GEBRUIKSAANWIJZING CRS-WM-TA869 BOSCH
nl Installatiehandleiding
Inhalt
Productbeschrijving 34
Plannen van projecten 34
Installatie 35
Inbedrijfstelling 38
Configuratie 38
Looptestmodus 38
Service-informatie 39
Technische specificaties 40
Triggers 40
Omgevingseisen 40
Behuizing 40
Voedingseisen 40
Eigenschappen voor zenden en ontvangen 41
Infraroodmelder 41
Certificaten en goedkeuringen 41
Productbeschrijving
De ISA-WM-869 Draadloze
Bewegingsmelder (passieve infraroodmelder) wordt gebruikt in combinatie met
Personenalarmtoestellen (3100, 5x, 10, 12). De melder wordt gebruikt voor het bewaken van een kamer en het draadloos verzenden van alarmen naar het Personenalarmtoestel.
De activiteitscontrole in het
Personenalarmtoestel kan worden gereset met de welzijnstoets en de Draadloze Bewegingsmelder. In dit geval doet de melder dienst als een externe welzijnstoets voor het Personenalarmtoestel. Hij bestaat uit een passieve infraroodmelder en een draadloze zendmodule, beide gevoed door batterijen.
De melder wordt aangebracht in een ruimte waardoor de hulpbehoevende persoon zich moet bewegen als hij of zij thuis is, bijv. in de gang. De activiteitscontrole in het Personenalarmtoestel wordt alleen gereset als er beweging wordt waargenomen door de melder in deze ruimte.
In tegenstelling tot bij triggering via de welzijnstoets, wordt er geen melding gegeven als het triggeren gebeurt via de melder. Deze melding wordt onderdrukt.
De melder heeft 79 zones in acht detectieniveaus, waardoor de detectiestralen zeer dicht bij elkaar liggen en een uitzonderlijk goede detectie kan plaatsvinden.
Het behuizings- (sabotage-) en wandsabotagecontact (wandsabotagecontact alleen gebruikt bij wandmontage) verzendt een alarmmelding als de kap wordt verwijderd van zijn voet of als het apparaat van de wand wordt getrokken.
Plannen van projecten
- De installatie en de inbedrijfstelling mogen uitsluitend worden uitgevoerd door hiertoe opgeleid servicepersoneel.
- De locatie voor de installatie moet zich binnen het ontvangstbereik van het Personenalarmtoestel bevinden. Er moet een goede radiosignaalontvangst zijn. Zie Inbedrijfstelling.
- De melder heeft een bereik van maximaal 300 m in een open ruimte. Bij normaal bedrijf is het werkelijke HF-bereik onder meer afhankelijk van de constructie van het gebouw.
- De melder is uitsluitend geschikt voor woonruimtes.
- De melder mag niet naar raamoppervlakken worden gericht.
- Installeer de melder niet in direct zonlicht.
- Richt de melder niet op voorwerpen die grote temperatuurveranderingen ondervinden.
- Richt de melder niet op roterende apparatuur.
- Bij installatie op metalen oppervlakken kan het bereik van het radiosignaal afnemen.
- Ongevoelig voor huisdieren met een gewicht ≤ 14 kg.
- De melder is voorzien van een kruipzonefolie waarop de bewakingszone wordt uitgeschakeld; zie de afbeelding hieronder. Dit voorkomt dat ongewenste alarmen worden veroorzaakt door huisdieren. Door de kruipzonefolie te verwijderen, wordt deze bewakingszone geactiveerd.

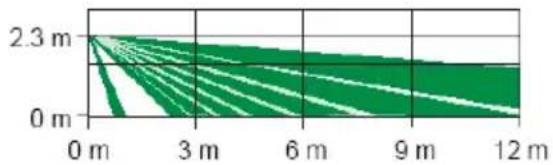

Zijaanzicht van de bewakingszone
area
| Distance | Value | | -------- | ----- | | 0 m | 0 | | 3 m | 2.3 | | 6 m | 2.3 | | 9 m | 2.3 | | 12 m | 2.3 |Bewakingszone zonder/met kruipzonefolie
Installatie
- Selecteer de montageplaats en bepaal de installatiehoogte.
- Verwijder de bovenkant van de behuizing van de voet.
- Installeer de voet van de melder indien nodig met een:

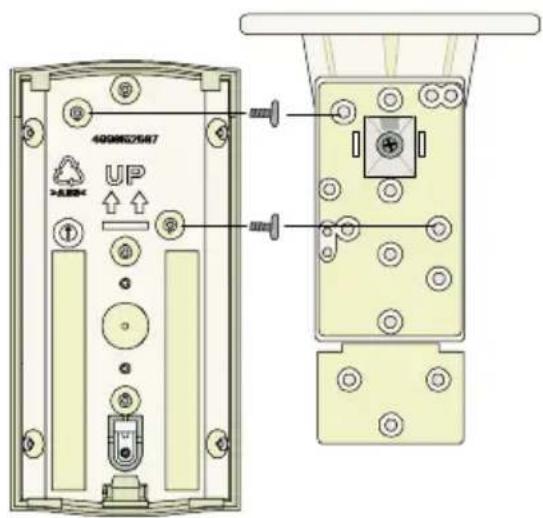

3.1. Wandmontageset. Als u ook een behuizingscontact gebruikt als een wandsabotagecontact, trekt u de „wandinzet” naar buiten en schroeft u deze vast tegen de muur.
Het verticale scharnierbereik is +10° tot -20°; het horizontale scharnierbereik is ±25°.
Let op: als u deze steun gebruikt, is de ongevoeligheid voor huisdieren niet langer gegarandeerd.

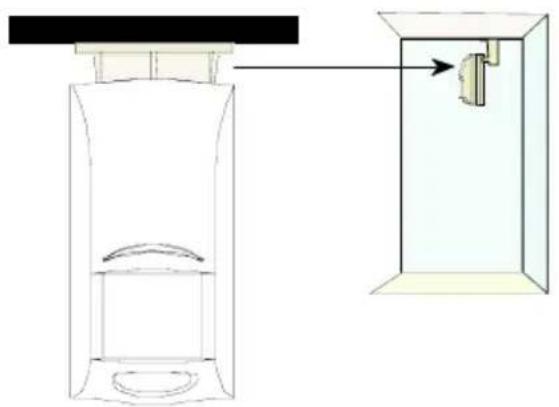

3.4. Montageset met scharnierende plafondsteun (optioneel).
- Verwijder de stroomonderbreker van de accu voor de voedingsspanning.
- Verwijder indien nodig de kruipzonefolie.
Het verticale scharnierbereik is +7° tot -16°; het horizontale scharnierbereik is ±45°.
Let op: als u deze steun gebruikt, is de ongevoeligheid voor huisdieren niet langer gegarandeerd.
Bovenaanzicht van de bewakingszone
other
| x (m) | y (m) | |-------|-------| | 0 | 0 | | 3 | 3 | | 6 | 6 | | 9 | 3 | | 12 | 0 |Zijaanzicht van de bewakingszone
line
| Time (m) | Value | | -------- | ----- | | 0 | 2.3 | | 3 | ~1.5 | | 6 | ~1.0 | | 9 | ~0.8 | | 12 | ~0.7 |- Breng de bovenkant van de behuizing aan op de voet van de behuizing en sluit de melder. Zodra de behuizing is gesloten, knippert de LED tot de 1,5 seconde durende intialisatieperiode (zonder waargenomen beweging) is verstreken.
De detector heeft zijn eigen code.
Deze code moet worden
doorgegeven aan het
Personenalarmtoestel (zie de programmeerhandleiding van het Personenalarmtoestel). De melden kan worden geregistereerd door het sabotagecontact te openen (de behuizing te openen) (zie de programmeerhandleiding van het Personenalarmtoestel).

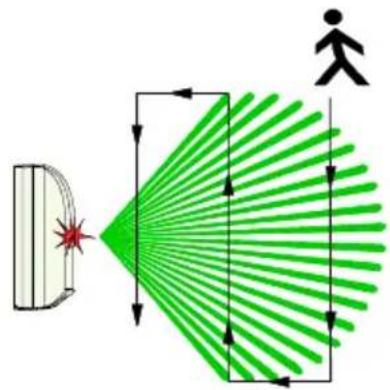

Looptestmodus
Zodra de batterijen zijn aangebracht en het sabotagecontact is gesloten, schakelt de melder over naar de looptestmodus, die 90 seconden actief blijft.
Elke keer dat er een beweging wordt waargenomen, wordt de tijd teruggesteld. Tijdens de laatste 10 seconden knippert de LED om aan te geven dat de looptestfunctie bijna is voltooid. Tijdens deze periode mag er geen beweging worden waargenomen.
Tijdens de looptestmodus worden er geen alarmen doorgestuurd naar het Personenalarmtoestel. Als er beweging wordt waargenomen, gaat de LED 4 seconden lang branden.
Na 90 seconden schakelt de melder over naar de energiebesparingsmodus, d.w.z. nadat er een alarm is geactiveerd, worden er 12 minuten lang geen volgende gedetecteerde bewegingen aan het Personenalarmtoestel doorgegeven.
De energiebesparingsmodus is niet van toepassing op het behuizings- (sabotage) en het wandsabotagecontact.
Service-informatie
Wees voorzichtig bij het vervangen van de batterijen: let op de plaats van de plus- en minpool!
4 x 1,5V alkalinebatterijen (AA)
Let op: voer altijd een werkingstest uit nadat u de batterijen hebt vervangen.
Afvoeren van batterijen: winkels die batterijen verkopen zijn wettelijk verplicht lege batterijen terug te nemen; u mag geen
lege batterijen weggooien als huishoudelijk afval. Breng gebruikte (oplaadbare) batterijen terug naar de speciaalzaak of inzamelpunt.
Technische specificaties
Triggers
| Passieve infraroodmelder | Beweging in de bewaakte zone. |
| Behuizings- en wandsabotage-contact (afhankelijk van de installatie) | Verzendt een alarmmelding als de bovenkant van de behuizing wordt verwijderd van de voet of als de detector van de wand wordt getrokken. |
Omgevingseisen
| Omgeving Binnen, droog | |
| EN50131-1 Milieu | klasse II |
| Relatieve vochtigheid | Maximaal 95%, niet-condenserend |
| Bedrijfs-temperatuur | -10 °C tot +55 °C |
| Opslag-temperatuur | -20 °C tot +80 °C |
Behuizing
| Kleur Roomwit | |
| Afmetingen (H x B x D) | 12,2 x 6,2 x 5,2 cm |
Voedingseisen
| Levensduur batterijen | Van 18 maanden tot 4 jaar, afhankelijk van de installatie en aantal alarm transmissies |
| Vereiste batterijen | Vier 1,5V alkaline-batterijen (AA) |
| Aanbevolen batterijen | - Duracell® MN1500 of PC1500- Eveready® E91- Panasonic® AM-3PIX/B |
| Voedings-spanning | 2,3 VDC tot 3,0 VDC |
| Automatisch testsignaal | Minstens om de 24 uur |
| Melding: „Battery Low” (Batterij bijna leeg) | Bij inschakeling of automatisch test-signaal. Na de eerste keer dat de melding „Battery Low” (Batterij bijna leeg) wordt gegeven, moet de batterij binnen één week worden vervangen. |
Eigenschappen voor zenden en ontvangen
| Frequentie 869,21 | 25 MHz |
| Max. modulatie-frequentie | Bosch: < ± 2,5 kHzTA: < ± 1,25 kHz |
| Bandbreedte van gebruikte band | 25 kHz |
| Modulatietype FSK (Frequency Shift Keying) / ITU F1D | |
| Modulatiehub van zender | ± 3 kHz |
| Overdrachtsver-mogen | - 3 dBm (0,5 mW)(Overdrachtsver-mogen klasse B vol-doet aan EN300220) |
| Transmissiesnel-heid | Bosch: 0 - 1600 HzTA: 0 - 2500 Hz |
| Bereik(ongehinderd) | > 300 m |
Infraroodmelder
| Installatiehoogte 2,3 tot 2,7 m |
| Bewaakte zone 12 m x 12 m |
Certificaten en goedkeuringen
| Goedkeuringen CE 0682 | |
| Voldoet aan EN50 | 131-1 klasse 2,milieuklasse II |
NL-5600 JB Eindhoven Nederland
Tel: +31 40 25 77 200
Fax: +31 40 25 77 202
nl.securitysystems@bosch.com
www.boschsecurity.nl
