Producttype	Bewegingsdetector
Merk	Marmitek
Model	MS845
Afmetingen (L x B x H)	Ongeveer 10 x 6 x 5 cm
Gewicht	Ongeveer 100 g (zonder batterijen)
Voeding	2 AAA-batterijen (niet inbegrepen)
Detectietype	Passief infrarood (PIR)
Detectiebereik	Tot 12 meter
Detectiehoek	120 graden
Uitschakelvertraging	10 seconden tot 4 minuten (instelbaar)
Lichtsterktedrempel	Instelbaar (dag/nacht)
Hoofdfuncties	Bewegingsdetectie, activeren van aangesloten belasting
Gebruik	Binnen
LED-indicator	Ja (knippert bij detectie)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen oplosmiddelen gebruiken.
Veiligheid	Werkt op zeer lage spanning (3 V)
Reserveonderdelen en repareerbaarheid	Batterijen vervangbaar. Geen reserveonderdelen beschikbaar.
Algemene informatie	Geschikt voor het automatisch inschakelen van lichten of alarmen

Veelgestelde vragen - MS845 MARMITEK

Hoe installeer ik de bewegingsdetector Marmitek MS845?

Bevestig de detector aan de muur met de meegeleverde schroeven, op ongeveer 2 meter hoogte. Plaats twee AAA-batterijen in het compartiment en stel vervolgens de uitschakelvertraging en lichtsterktedrempel in naar wens.

Wat is het detectiebereik van de MS845?

Het maximale bereik is 12 meter onder optimale omstandigheden.

Kan de detector buitenshuis worden gebruikt?

Nee, de MS845 is alleen ontworpen voor gebruik binnenshuis. Hij is niet waterdicht.

Hoe stel ik de verlichtingsduur na detectie in?

Gebruik de uitschakelvertragingspotentiometer (TIME) aan de zijkant van de detector. De duur kan worden ingesteld van 10 seconden tot 4 minuten.

Waarom gaat de detector 's nachts niet aan?

Controleer de instelling van de lichtsterktedrempel (LUX). Zorg dat deze op nachtmodus is ingesteld. Als het probleem aanhoudt, reinig dan de lens en controleer de batterijen.

Welk type batterijen moet ik gebruiken?

Gebruik twee AAA 1,5 V-batterijen (alkaline aanbevolen). Meng geen nieuwe en gebruikte batterijen.

Knippert de detector bij detectie?

Ja, een rode LED knippert kort wanneer beweging wordt gedetecteerd, zodat u de werking kunt controleren.

Hoe reinig ik de detector?

Reinig de lens en behuizing met een zachte, droge doek. Gebruik geen chemische of schurende middelen.

Kan de detector werken op netstroom?

Nee, de MS845 werkt alleen op batterijen. Er is geen ingang voor een netadapter.

Wat te doen als de detector valse alarmen geeft?

Verlaag de gevoeligheid door de SENS-potentiometer te draaien, of pas de uitschakelvertraging aan. Vermijd het plaatsen van de detector voor een warmtebron (radiator, zon) of tocht.

GEBRUIKSAANWIJZING MS845 MARMITEK

GEBRUIKSAANWIJZING 28

SAFETY WARNINGS

• Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijke productaansprakelijkheid.
• Dit product is geen speelgoed. Buiten bereik van kinderen houden.
• Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd inleggen kan explosiegevaar opleveren.
• Behalve gemak kan automatisch schakelen ook gevaar met zich meebrengen. Zo kunnen anderen verrast worden, of kan kleding welke over een elektrische warmtebron hangt in brand raken. Wees hier altijd op bedacht en neem afdoende maatregelen ter voorkoming.

INTRODUCTIE

Dit product maakt onderdeel uit van de Marmitek ProGuard800 series en werkt samen met het ProGuard800 alarmsysteem. Wilt u meer weten over het complete systeem, de mogelijkheden en instellingen van de ProGuard800 serie, kijkt u dan in de installatiehandleiding of op www.marmitek.com.

Deze sensor bevat de functie dat na iedere signaalverzending gedurende 4 minuten geen verdere signalen

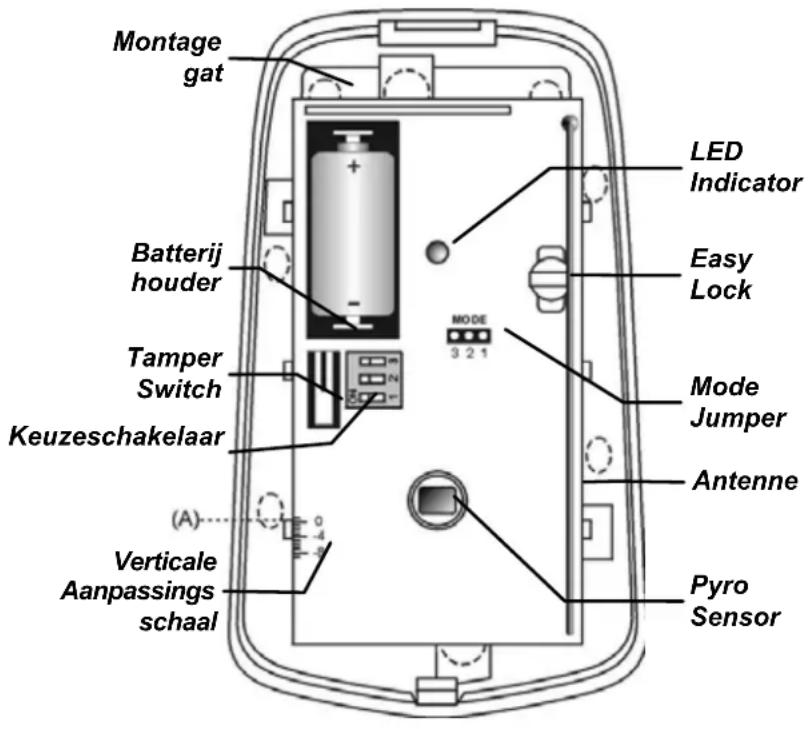

Figuur B.1: PIR Sensor zonder cover

worden doorgezonden. Dit om de levensduur van de batterijen drastisch te doen toenemen. Deze sensor is een diervriendelijke sensor. Dit wil zeggen dat hij minder gevoelig is voor kleine dieren of huisdieren.

Overwegingen voor installatie

• Kies voor een locatie waarbij een indringer het bewaakte gebied in een vroegtijdig stadium van de inbraak zal doorkruisen.
• Plaats geen grote objecten voor de detector.
• Vermijd een lokatie in de nabijheid van een radiator, verwarmings/koe-lingsbuizen, spiegels en airconditioners.
• Kies een geschikte installatie hoogte uit tabel B1.

Huisdiervriendelijke richtlijnen

De MS845 zal over het algemeen geen vals alarm geven door:

• Dieren tot de 45 kg
• Verschillende kleine knaag dieren
• Losvliegende vogels

Lens Montage Hoogte
Standaard	2.2m (6.6')
Long Range 2m (6.5')
Gordijn	1m (3.25')
Dieren	2m (6.5')

Tabel B.1: Aanbevolen montage hoogte

Het gewicht van het dier is enkel een richtlijn. Andere factoren kunnen ook van belang zijn zoals lengte en kleur.

Vertikale Aanpassing

Voor een optimaal huisdiervriendelijke PIR is het volgende aan te bevelen:

• Monteer de unit op 2 meter hoogte met de printplaat verticale instelling op -4.
• Zet de puls teller op 2.
• Richt de detector niet op een trap die door een huisdier beklommen kan worden.
• Vermijd locaties waarbij een dier boven een hoogte van 1,8 meter kan komen (bv. door het beklimmen van meubels, dozen enz.).

INSTALLATIEPROCEDURE

Om een PIR sensor te installeren:

1. Open de behuizing door de voorkant te verwijderen. Dit gaat het gemakkelijkst door een schroevendraaier in het ontgrendelslot te steken (aan de onderkant van de detector, tussen de voor en achterkant van de sensor.). Draai de schroevendraaier 90°.

2. Verwijder de printplaat door de Easy Lock linksom te draaien en verwijder deze – raak het oppervlak van de pyro sensor niet aan!

3. Voorzie de detecor van stroom door het isolatieplaatje te verwijderen dat de batterij van de batterijcontacten scheidt. (Let op: Wegens het voorkomen van voltagevertraging in lithiumbatterijen die in opslag zijn geweest, kunnen de batterijen aanvankelijk leeg lijken te zijn. Laat in dit geval de sensor gedurende een paar minuten in Test mode, totdat het voltageniveau gestabiliseerd is.)

4. Plaats de Mode jumper (het zwarte afdekplaatje van de pinnetjes) over pin 2 & 3 (Radio Mode); de LED licht kort op.

Installeer de Mode jumper alleen na het voorzien van de detector van stroom.

1. Selecteer in het programmering menu, Componenten, Zones [911].
2. Selecteer de zone die u wilt toekennen aan de zender; het systeem gaat in registratie mode. Wanneer Opslaan? op de display verschijnt, druk op √.
3. Verwijder de Mode jumper en plaats deze over één van de pinnen voor opslag.
4. Kies de juiste montage hoogte uit tabel B.1 en test (het bereik van) de zender op deze plek voordat u hem definitief installeert.
5. Open de juiste montagegaten en bevestig de achterplaat tegen de muur.
6. Monteer de printplaat op de benodigde vertikale aanpassing en zet de printplaat vast met de easy lock.
7. Schrijf het nummer van de zone op de meegeleverde sticker. Plaats de sticker in de binnenkant van de PIR ter referentie en plaats de voorkant terug.

Opwarm tijd

De detector heeft een opwarmtijd van 90 seconden nadat de batterij is aangesloten.

Pulsteller

De pulsteller bepaalt hoeveel

pulsen de detector moet detecteren alvorens een alarm gegenereerd wordt (de gevoeligheid). Hoe u de teller in moet instellen ziet u in tabel B.3.

Switch 2	$witch 3	Pulsteller
UIT	UIT	1
AAN	UIT	2
AAN	AAN	3
UIT	AAN	zelfaanpassend

Tabel B.3: Puls teller instelling (MS845)

Zelf aanpassende puls teller

Wanneer u de puls teller op zelf aanpassend zet, kiest de detector tussen de 1 of 2 pulsen, afhankelijk van de analyse van het ontvangen signaal.

Om de printplaat te positioneren, draait u de Easy Lock met de klok mee. U schuift hem omhoog of omlaag afhankelijk van de gewenste verticale aanpassingsschaal. De detector overziet 12 x 12 meter wanneer de printplaat op 0 staat. Schuif de printplaat richting -8 om het te detecteren oppervlak te verkleinen en de focus dichter bij de MS845 te leggen.

Loop Test Mode

De Loop Test wordt uitgevoerd om het patroon van de lensdekking van de detector

te bepalen – zie Figuur B.2. De Loop Test mode annuleert de vertragingstijd tussen de detecties, zodat u de looptest efficiënt kunt doorlopen.

Om de Loop Test uit te voeren.

1. Plaats de Mode jumper over pin 1 & 2.
2. Loop door het beeld van de detector volgens het geselecteerde detectiepatroon.
3. Merk op dat de LED afwisselend aan en uitgaat. Wacht 5 seconden na iedere detectie alvorens de test te vervolgen.
4. Nadat u de looptest heeft afgerond, verwijdert u de Mode jumper en plaatst deze over 1 pin om te bewaren. – zie Mode Jumper Safeguard.

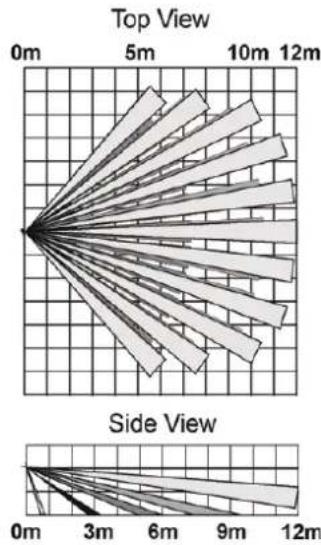

Figuur B.2: Dekking van de Lens Diagrammen

LED Indicatie

ledere keer dat er een signaal verzonden wordt zal de LED 2x oplichten. Om LED indicatie te activeren, zie tabel B.4.

LED Indicatie M$845

Gedeactiveerd DIP-Switch 1 UIT

Geactiveerd DIP-Switch 1 AAN

Tabel B.4: LED Indicatie Instelling

De LED dient pas gedeactiveerd te worden nadat de looptest succesvol is afgerond.

Bij normaal gebruik, zou de mode jumper over 1 van de pinnen geplaatst dienen te worden om te bewaren. Wanneer de mode jumper over twee pinnen geplaatst is, gaat de detector over op Radio of Loop test Mode. Uit voorzorg zijn deze modes beperkt tot 3 minuten. Als deze drie minuten zijn verstreken gaat de detector automatisch terug in de normaal stand. Als dit onbedoeld gebeurt, dan kunt u de mode weer terugzetten door de mode jumper even van de pinnen af te nemen en weer terug te plaatsen.

TECHNISCHE GEGEVENS

Antenne:

Ingebouwde

Antenne

Frequentie: 868,35 MHz FM

Voeding: 3.6V ½ AA Lithium Batterij

Stroomverbruik: 30mA (bij verzenden), 6μA

Pyroelectric Sensor: Dubbel Element

Maximumaal bereik: 12 x 12m

Puls teller: 1, 2, 3 of zelf aanpassend

LED Indicator: Selecteerbaar

Zelf aanpassende Temperatuur Compensatie

RFI Immuniteit: 30V/m

Gebruikstemperatuur: -10 tot 60°C

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, niet mag worden ingezameld met niet-gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via de daarvoor door de

landelijke of plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

Bij deze verklaart Marmitek BV, dat deze MS845 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatie-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlijn 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektromagnetische compatibiliteit

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – NETHERLANDS
