Producttype	Inbouw aanwezigheidsdetector voor plafond
Merk en model	THEBEN LU361PE-S
Detectiehoek	360° cirkelvormig
Maximaal detectiebereik	7 m diameter bij 2,4 m hoogte
Aantal detectiezones	304 zones
Detectie-elementen	4 hypergevoelige elementen
Instelling helderheidsdrempel (LUX)	6 niveaus: 10, 30, 100, 400, 1000 lux en ∞ (oneindig)
Tijdsvertraging (Time 1)	7 instellingen: Test, Impuls (1s AAN / 9s UIT), 1, 5, 15, 30, 60 min
Tijdsvertraging (Time 2, voor ventilatie/verwarming)	5 instellingen: 10 s, 3, 15, 30, 60 min (niet gestuurd door LUX)
Bereikinstelling (METER)	Van 1 m tot 7 m diameter
Beschermingsgraad	IP40
Beschermingsklasse	Klasse II
Bedrijfstemperatuur	-10 °C tot +45 °C
Voedingsspanning	230 V AC (niet expliciet vermeld, standaardwaarde)
Maximaal vermogen van de belasting	Niet gespecificeerd – raadpleeg de bedrading
Boorgatdiameter	65 mm
Geschikte plafonddikte	5 tot 25 mm
Kabellengte	3,5 m (model LU361PE‑S)
Aansluiting	RJ11 voor extra detector
Aantal relais	2 (een voor verlichting, een voor verwarming/ventilatie)
LED-indicator	Rood, licht op bij detectie
Testmodus	Ja, met actieve LED
Onderhoud	Reinigen met een licht vochtige doek
Gewicht	Niet gespecificeerd

Veelgestelde vragen - LU361PE-S THEBEN

Hoe installeer ik de LU361PE-S detector?

Boor een gat van 65 mm diameter in het plafond. Leid de meegeleverde kabel van 3,5 m door, en sluit vervolgens het voedingskastje (indien aanwezig) aan volgens de schema's in de handleiding. Plaats de detector en zorg ervoor dat de veerassen goed vastzitten. Zorg dat de plafonddikte tussen 5 en 25 mm is.

Welke instellingen zijn beschikbaar voor de tijdsvertraging?

De knop Time1 (verlichting) biedt 7 instellingen: Test, Impuls (1s aan / 9s uit), 1, 5, 15, 30 of 60 minuten. De knop Time2 (verwarming/ventilatie) biedt 10 s, 3, 15, 30 of 60 minuten, niet gestuurd door helderheid.

Hoe stel ik het detectiebereik in?

Gebruik de knop METER: zet deze op de gewenste waarde (van 1 m tot 7 m diameter). Deze instelling bepaalt de detectiezone op de vloer, voor een montagehoogte van ongeveer 2,4 m.

Wat te doen als de LED niet oplicht?

Controleer of het apparaat onder spanning staat en de elektrische aansluiting correct is. Raadpleeg het aansluitschema in de handleiding. Als het probleem aanhoudt, kan het voedingskastje defect zijn.

Waarom gaan de lichten niet uit?

Dit kan komen door onbedoeld triggeren door warmtebronnen (radiator, airconditioning) of lichte objecten die met de wind bewegen (gordijnen). Plaats de detector weg van deze bronnen of pas de positie aan.

Kan ik meerdere detectoren samen aansluiten?

Ja, de LU361PE-S kan parallel worden aangesloten met een LU361PE2 detector via het aansluitkastje. Houd een maximale afstand van 3 m tussen de twee plafondgaten.

Hoe voer ik een looptest uit?

Zet de knop METER op 7 en de knop Time1 op Test. Na de opwarmperiode (40 s) loopt u door de zone: het licht gaat 5 s aan en de rode LED knippert 2 s. Pas indien nodig de detectiekop aan.

Wat is het verschil tussen de modellen LU361PE, LU361PE2 en LU361PE-S?

De LU361PE is het basismodel met één relais. De LU361PE2 heeft twee relais (verlichting + tweede contact voor verwarming/ventilatie) en wordt geleverd met een kabel van 30 cm. De LU361PE-S is een extra detector (zonder voedingskastje) met een kabel van 3,5 m.

Hoe reinig ik de detector?

Gebruik een licht vochtige doek om het oppervlak te reinigen. Gebruik geen schurende middelen of oplosmiddelen. Zet het apparaat uit voor het reinigen.

Wat betekent de impulsmodus op de knop Time1?

In de impulsmodus activeert de detector de belasting gedurende 1 seconde en schakelt deze uit gedurende 9 seconden (cyclus 1/9). Deze modus is handig voor toepassingen die een korte impuls nodig hebben, zoals een bel.

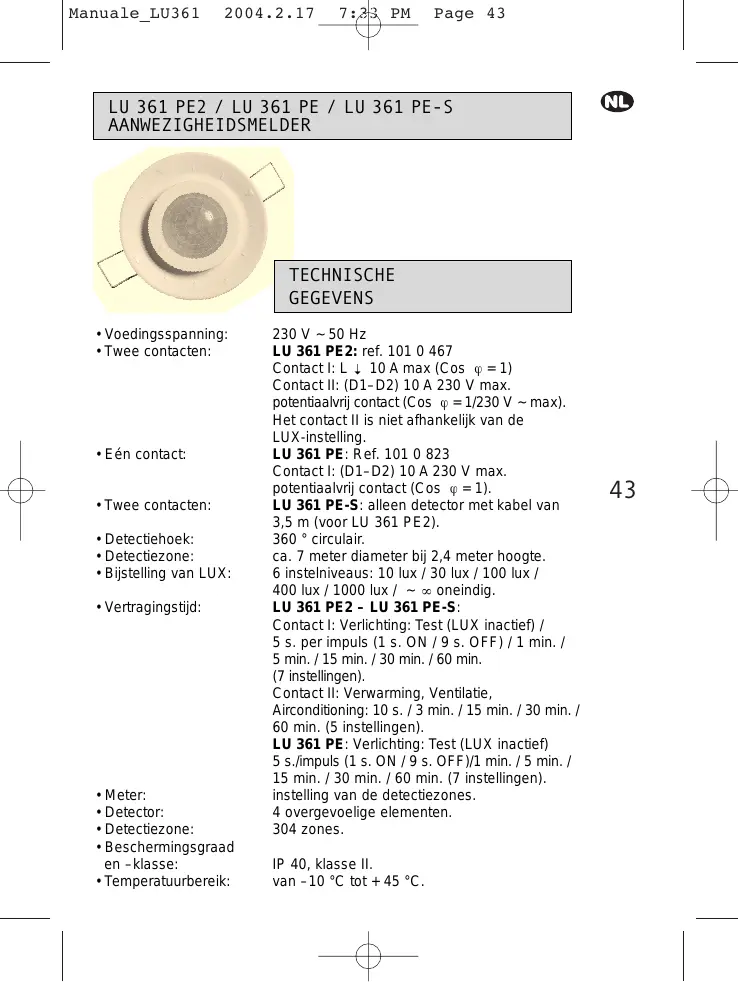

GEBRUIKSAANWIJZING LU361PE-S THEBEN

• Voedingsspanning:
• Twee contacten:

230V 50Hz

LU 361 PE2:ref.1010467

Het contact II is nicht afhankelijk van de LUX-instelling.

LU 361 PE-S: alleen detector met kabel van 3,5 m (voor LU 361 PE2).

360^ circulair.

ca. 7 meter diameter bij 2,4 meter hoogte.

6 instelniveaua: 10 lux / 30 lux / 100 lux /

400 lux / 1000 lux / oneindig.

LU 361 PE2 - LU 361 PE-S:

Contact I: Verlichting: Test (LUX inactief) /

5 s. per impulses (1 s. ON / 9 s. OFF) / 1 min. /

LU 361 PE: Verlichting: Test (LUX inactief)

5 s./impuls (1 s. ON / 9 s. OFF)/1 min. / 5 min. /

installing van de detectiezones.

4 overgevoelige elementen.

304 zones.

Meter:
- Detector:
- Detectiezzone:
- Bescherringsgraad en -klasse:
- Temperatuurbereik:

IP 40,klasse II.

van -10^ tot +45^ .

43

INHOUD VAN DOOS

Model
Referentie	LU 361 PE LU 361 PE2 Kabel 30 cm	LU 361 PE-S Kabel 3,5 m	Voedingseehnid (alleen LU 361 PE2 LU 361 PE)	Handleiding
Hoeveelheid	1	1	1	1

TECHNISCHE GEGEVENS

• Discrete plafondmontage.
• Een bijkomende detector staat toe het detectiebereik te vergroten.
• Dit laagspanningstoestel is gemakkelijk te installereren; voor verschillende plafonddkieten.
• Instselling en design van de detector met patent. Optimale dekkering van dode hoeken.
• Twee relais (LU 361 PE-2)

Eén relais voor aansluiting op netspanning, het andere met potenial contact voor het sturen van verwarming, ventilatie, airconditioning of videobewakingsystem, enz.

• Nauwkeurige vertraging: 5 instellingen van 1 min tot 60 min. Test- en impulsmodus.

Testmodus: Praktische test (niet gecontroleerd door LUX)

Impulsmodus: kortstondige uitschakelingen.

• Instelling van LUX: nauwkeurig, praktisch.
• Detectie via multirichtingssensor

Grotere detectiegevoeligheid bij om het even welke verplaatsingsas.

• Special lensmodel

Een totaal van 304 zones "zonder dode zones" binnen een detectiehoek van 360^ , zodate elke handbeweging gedetecteerd worden.

• LED: aanduiding van de werkking.
• Snelle verbinding: via stekker RJ11.

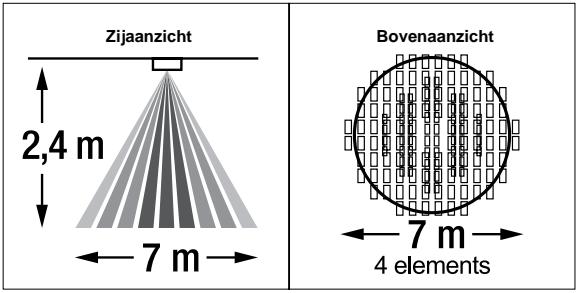

DETECTIEZONE

De aanwezigheidsmelters LU 361 PE2 / LU 361 PE / LU 361 PE-S hunnen gemonteerd worden op een plafond en gebruikt in cantoren, vergaderzalen, hotels, washokken, keukens, toiletten...

Het is aangeraden het apparaat op 2,4 m hoogte te installereren voor een detectiezone van ca. 7 m. diameter (Zie Afb. 1).

Afb. 1

INSTALLATIE EN MONTAGE

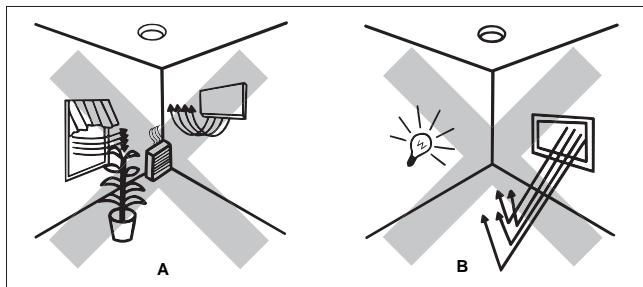

A. Kies de geschikte plaats

Daar de detector reageert op temperatuurveranderingen,要去en de volgende toestanden vermeden worden (Zie Afb. 2).

• Vermijd van de detector maar zones of voorwerpen te richten met werkkaatsende of temperatuurveranderende oppervlakken.
• De detector nicht dicht bij een warmtebron monteren, zoals b.v. cv-ventilatie, airconditioning, droge luchtventilatie.
• Vermijd van de detector maar een lichtbronRCThen.
• De detector Nietaar in de wind bewegende voorwerpen richten, zoals b.v. overgordijnen, planten, enz.

Afb. 2

B. Installatieprocedure

Vooraf de netvoeding afluien.

1. Lees aandachtig de handleiding vór het installereren van de detector
2. Zich ervan verzekeren dat de netvoeding volledig afgesloten is.

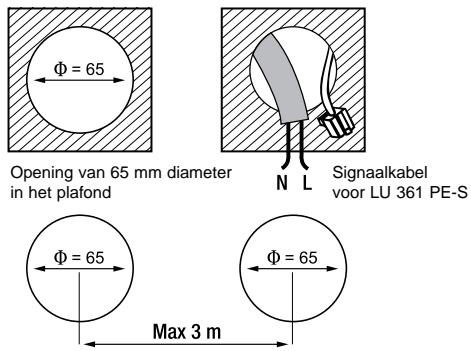

3. Maak een opening van 65mm diameter in het plafond en LAST de aansluitkabel uitsteken (Zie Afb. 3).

Afb. 3

Nota:

• Als men de detectors LU 361 PE2 en de LU 361 PE-S op hetzelfde plafond monteert, erop letten dat de afstand+tussen de twee openings Niet meer dan 3m bedraagt.
• De dikte van het plafond要去 5 tot 25 mm bedragen (Zie Afb. 3 en 8).

• De detectors LU 361 PE2 en LU 361 PE-S können beiden opdezelfde stroomkring aangesloten worden. Voor het installereren van de tweede detector LU 361 PE-S, de aansluitkabel door de opening halen (Zie Afb. 3).

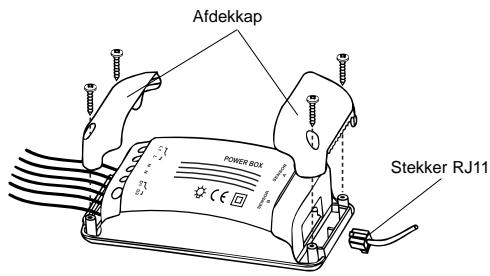

• De afdekkap van de verbindingsdoos losschroeven met een schroe-vendraier (Zie Afb. 4). Eén van de klemmenstroken levert de stroom, de andere verbindt de stekker RJ 11.

Afb. 4

1. Montageschema's.

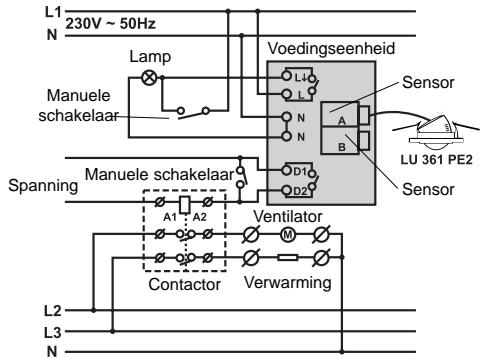

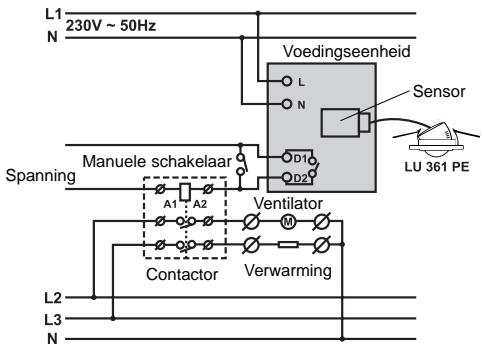

2. EEN DETECTOR (Zie Afb. 5)

47

Afb. 5
LU 361 PE2

Afb. 5
LU 361 PE

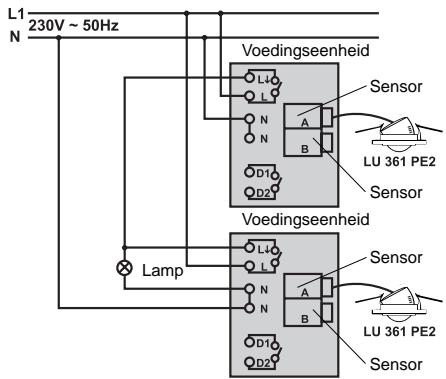

2. TWEE DETECTORS LU 361 PE2 STUREN EEN BELASTING

(Zie Afb. 6)

48

Afb. 6
LU 361 PE2

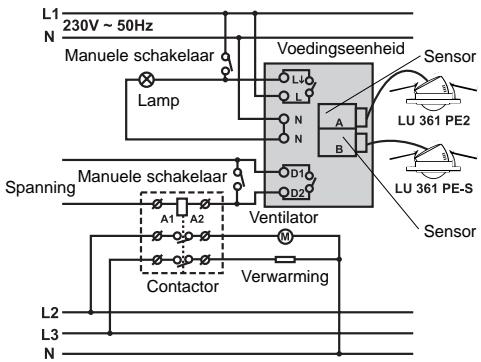

3. DE TWEE DETECTORS LU 361 PE2 EN LU 361 PE-S KUNNEN SAMEN OP DE AANSLUITDOOS GEKOPPELD WORDEN

(Zie Afb. 7)

Afb. 7
LU 361 PE2 - LU 361 PE-S

Nota:

• Om zeker te zijn dat de aansluiting correct is,DEXe na het onder spanning brengen opnieuw controleren.

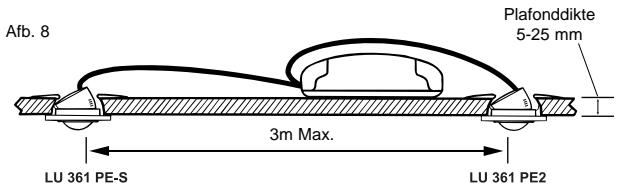

• Om de LU 361 PE-S tegelijkkertijd aan te sluiten (Zie Afb. 8), die aansluit-diagram.
• Deze parallel aansluiten met de eerste detector LU 361 PE2 op de aansluitdoos (Zie Afb. 7).

1. Voer de montage uit volgens het schema en sluit de verbindsgdoos aan op de inkomstroom. Daarna de afdekkap sluiten en bevestigen m.b.v. de schroeven (Zie Afb. 9).
2. Na het uitvoeren van de aansluitingen, de aansluitdoos door de opening halen om aan het plafond bevestigen (Zie Afb. 10).

Afb. 9

Afb. 10

1. De detector in de opening bevestigen (Zie Afb. 11).

Afb. 11

50

Nota:

• De twee lange klembeugels bovenwaarts in de opening aanbrengen en de korte klembeugels maar beneden doen drukken; daarna de detector inbouwen.

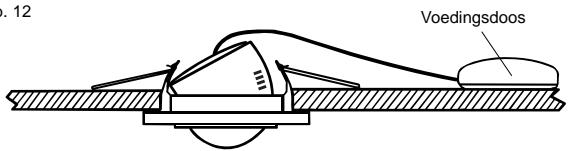

• De detector in de juiste stand instellen. Controller of de detector goed ingebouwd is (Zie Afb. 12).

Afb. 12

1. De detector met een vochtige doek reinigen.
2. De netvoeding opniewu aansluiten.

TEST EN AFSTELLING

A. Installing van de detectorkop

Nota:

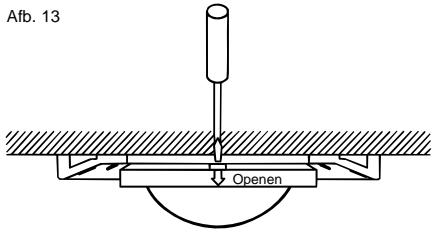

• De detectorkop Wegnemen m.b.v. eenkleine schroe-vendraaier (Zie Afb. 13).

D.m.v. de detectorkop kan u de gewenste detectiezone instellen. Het zwenkbereik is horizontaal 350^ (per stap van 30^ ) en verticaal 30^ (per stap van 5^ ) (Zie Afb. 14-15-16).

Afb. 14

51

Afb. 15

Afb. 16

B. LED-functie

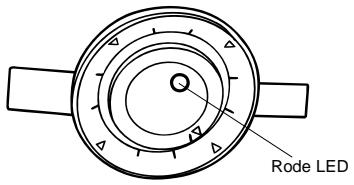

1. De detector LU 361 PE2 / PE en PE-S is voorzien van een rode LED (Zie Afb. 17). De LED Licht gedurende 2 s. zodia de detector worden geactiveerd (en nicht gecontroleerd door LUX).
2. De LED kan gebruikt worden als aanduiding voor de looptest.

Afb. 17

C. Looptest

De looptest dient voor het controlleren en bijstellen van de detectiezzone. De knop METER instellen op "7", de knop "Time 1" op "test" en daarna kan u een looptest UITvoeren (Zie Afb.18).

52

Nota:

• Bij elkne neue spanningsaansluiting gaat de LED gedurende 40 secon- den lichten en daarna dooft ze. Tijdens de voorverwarming is er geen uitgang voor LAMP I wanneer het aparaat in test- of impulsmodus is. Er is nochtans een permanente uitgang voor Lamp II. Indien de detector geactiveerd worden door een beweging na de voorverwarmingsstijd (40 s.), worden LAMP I en LAMP II geschakeld volgens de Voorafgaande instellen. Indien er 20 s. na de voorverwarming geen uitschakeling plaatsvindt, worden LAMP I en LAMP II automatisch uitgeschakeld en zullen ze Niet meer gecontroleerd worden door de instellenen Time 1 en Time 2.

Afb. 18

Uitvoeren van looptest

1. Richt de detector waar de te detecteren zone
2. De detector onder spanning zetten
3. Beweeg u vanaf de buitenzijde maar de binnenzensije van de zone (Zie Afb. 18). Als de detector uitschakelt, worden de lamp gedurende 5 s. uitgeschakeld.
4. De detectorkop bijstellen om de detectiezone zo nodig te wijzigen
5. Het detectiebereik kan eveneens aangepast worden met de METER-knop
6. Herhaal vanaf de punten 3 tot 5 totdat de gewenste detectiezone worden verzregren.

INSTELLINGEN

Nota:

• De detectiekop voorzichtig verwijderen met een schroevendraier alvo-årens de instellingen uit te voeren (Zie Afb. 13).

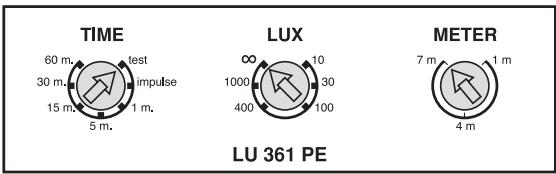

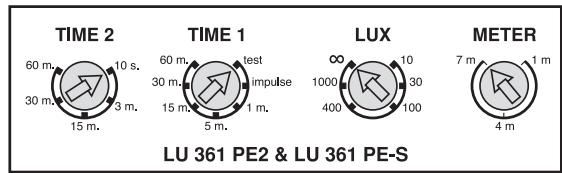

Instelknoppen LUX, METER, TIME

De instelknoppen LUX, METER, TIME volgens de gewenste waarden bijstellen (Zie Afb.19).

Afb. 19

53

De instelknoppen TIME en LUX要去en precies op het streepje van de gekozen waarde ingesteld worden en NietCUSSEN twee streepjes. Dit kan een onnauwkeurige werkung of disfunctie veroorzaken.

1. Instelling van LUX-knop

Afb. 20

*6 installingen: 10 LUX / 30 LUX / 100 LUX / 400 LUX / 1000 LUX / \~ oneindig

2. Installing van TIME-knop

Afb. 21

• Time1 / Time (voortverlichting)
  7 instellen: Test (LUX inactief) / Impuls (1 s. in bedrijf -9 s. buitein werk-king) / 1 min. / 5 min. / 15 min. / 30 min. / 60 min.
• Test-modus: Als de instelknop Time1 ingesteld is op "test", staat de detector automatisch in test-modus. In deze modus worden de verlichting nicht gecontroleerd door de LUX. De verlichting worden 5 s. ingeschakeld en daarna gedoofd. Op hetzelfde ogenblick gaat de LED 2 s. lichten en daarna dooff ze.
• Impuls-modus: Als de instelknop Time1 ingesteld is op "impuls", staat de detector automatisch in impuls-modus.
• Time2 / Time (voorverwarming, ventilatie, airconditioning): Niet gecontroleerd door LUX (alleen LU 361 PE)
  5 instellungen: 10 s. / 3 min. / 15 min. / 30 min. / 60 min.

3. Installing van METER-knop

Afb. 22

• Als u de METER-knop instelt op "1m", zal de detector binnen een beperkt detectieveld van ca. 1 m diameter schakelen.
• Als u de METER-knop instelt op "7m", zal de detector binnen een groter detectieveld tot ca. 7 m diameter schakelen.
• Als u de METER-knop instelt op het midden (op "4 m"), zal de detector binnen een detectieveld tot ca. 4 m diameter schakelen.

MOGELIJKE STORINGEN

Storing	Oorzaak	Advies
De LEDlicht Niet.	1. De netvoeding in Niet aangesloten.2. De aansluiting is Niet correct uitgevoerd.	1. Controller of de netvoed ingood aangesloten is.2. Conteleer of de bedrading overeenstemt met het schema.
De lampenschaken Niet in.	1. De aansluitingen+zijn Niet correct uitgevoerd.2. Defecte belasting.	1. Controller of de spanning en de lampen correct aan-gesloten+zijn.2. Vervang de defecte lamp door een nuwe.
De lampen doven Niet.	1. De detector worden zon-der reden geactiveerd.2. De aansluitingen+zijn Niet correct.	1. Blijbuiten de detectiezo-ne om de detector Niet te activeren gedurende de test.2. Controller of de spanning en de lampen correct aan-gesloten+zijn.
De lampen gaann reden aan en uit.	De detector bevindt zich in de nabijheid van een warmtebron of in de wind bewegende voorwerpen.	Verwijder de detector van warmtebronnenzoals radiatoren, airconditioning of weerkaatsende oppervlakken. Nagaan of er zich geen bewegende voorwerpen in de detectiezone bevinden.
