GEBRUIKSAANWIJZING BPP 4000 48 KARCHER

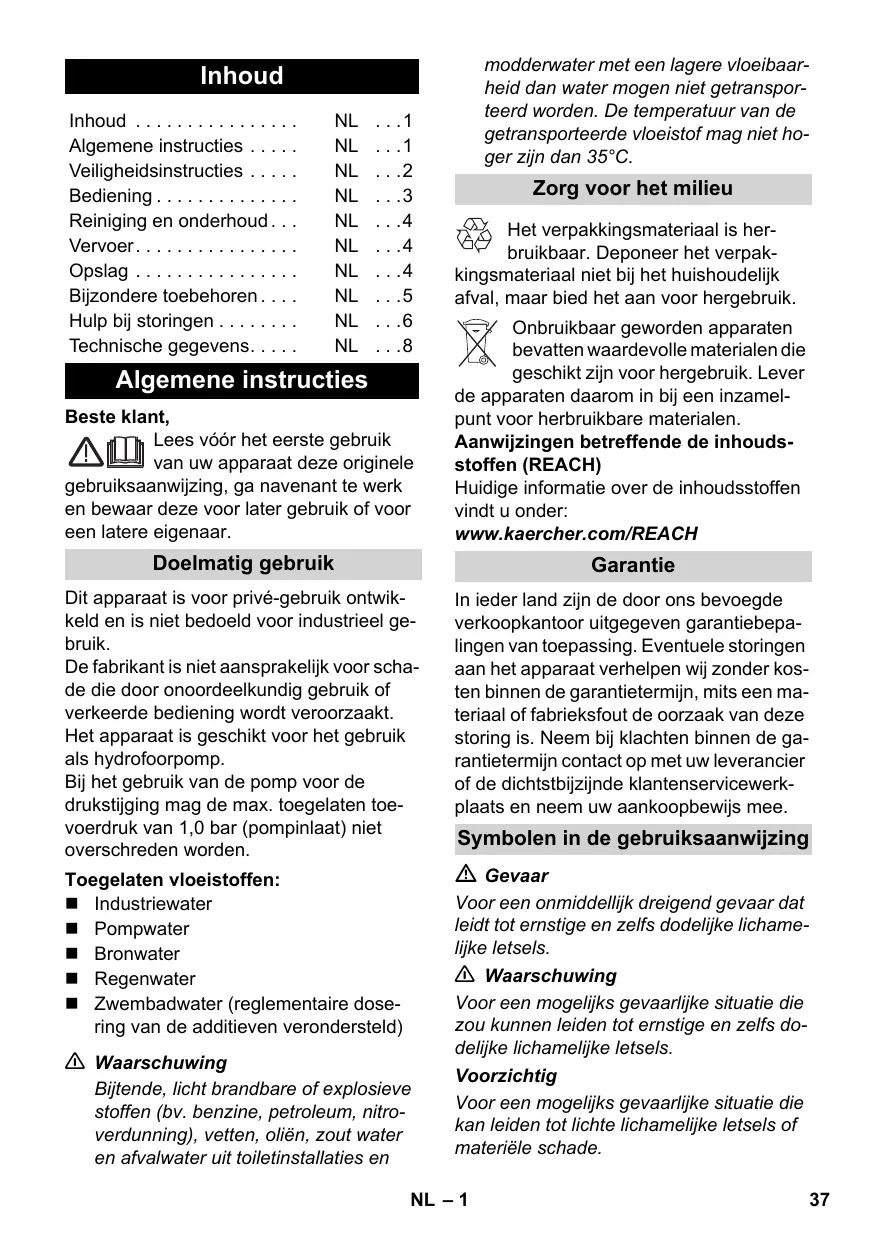

IT – 8 modderwater met een lagere vloeibaarheid dan water mogen niet getransporteerd worden. De temperatuur van de getransporteerde vloeistof mag niet hoger zijn dan 35°C. Inhoud Inhoud . . . . . . . . . . . . . . . . Algemene instructies . . . . . Veiligheidsinstructies . . . . . Bediening . . . . . . . . . . . . . . Reiniging en onderhoud . . . Vervoer. . . . . . . . . . . . . . . . Opslag . . . . . . . . . . . . . . . . Bijzondere toebehoren . . . . Hulp bij storingen . . . . . . . . Technische gegevens. . . . .

Zorg voor het milieu Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Beste klant, Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Doelmatig gebruik Garantie Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik. De fabrikant is niet aansprakelijk voor schade die door onoordeelkundig gebruik of verkeerde bediening wordt veroorzaakt. Het apparaat is geschikt voor het gebruik als hydrofoorpomp. Bij het gebruik van de pomp voor de drukstijging mag de max. toegelaten toevoerdruk van 1,0 bar (pompinlaat) niet overschreden worden. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee. Algemene instructies Toegelaten vloeistoffen: Industriewater Pompwater Bronwater Regenwater Zwembadwater (reglementaire dosering van de additieven verondersteld) 몇 Waarschuwing Bijtende, licht brandbare of explosieve stoffen (bv. benzine, petroleum, nitroverdunning), vetten, oliën, zout water en afvalwater uit toiletinstallaties en Symbolen in de gebruiksaanwijzing Gevaar Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamelijke letsels. 몇 Waarschuwing Voor een mogelijks gevaarlijke situatie die zou kunnen leiden tot ernstige en zelfs dodelijke lichamelijke letsels. Voorzichtig Voor een mogelijks gevaarlijke situatie die kan leiden tot lichte lichamelijke letsels of materiële schade. NL – 1

Veiligheidsinstructies Levensgevaar Bij niet-naleving van de veiligheidsinstructies bestaat levensgevaar door elektrische stroom! Controleer voor ieder gebruik of aansluitkabel en netstekker onbeschadigd zijn. Laat beschadigde voedingskabels onmiddellijk vervangen door een bevoegde medewerker van de technische dienst of een elektro-vakman. Alle elektrische steekverbindingen moeten in een overstromingsveilige sector aangebracht worden. Trek niet aan het snoer, om de stekker uit het stopcontact te trekken, maar aan de stekker. Het elektriciteitssnoer niet over scherpe randen trekken en niet bekneld laten raken. Het apparaat moet in een stabiele en overstromingsveilige sector opgesteld worden. De op het typeplaatje aangegeven spanning moet met de spanning van de stroombron overeenkomen. Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst. Bij een ontbrekende watertoevoer schakelt de pomp niet uit. Het water in de pomp wordt heet en kan eruitspuitend verwondingen veroorzaken! Pomp max. 3 minuten in die bedrijfsmodus gebruiken. Tip: droogloopbeveiliging (6.997355.0), vlotterschakelaar (6.997-356.0) optioneel verkrijgbaar! De pomp mag niet gebruikt worden als dompelpomp. Bij gebruik van de pomp bij zwembaden, tuinvijvers of fonteinen moet een minimumafstand van 2 m gerespecteerd worden en moet het apparaat be-

veiligd worden zodat het niet in het water kan glijden. Elektrische veiligheidsinrichtingen in acht nemen: Pompen mogen aan zwembaden, tuinvijvers en fonteinen enkel gebruikt worden via een aardlekschakelaar met een nominale afschakelstroom van max. 30mA. Indien er zich personen in het zwembad of de vijver bevinden, mag de pomp niet gebruikt worden. Om veiligheidsredenen raden wij principieel aan het apparaat te gebruiken via een aardlekschakelaar (max. 30mA). De elektrische aansluiting mag alleen uitgevoerd worden door een electricien. De nationale bepalingen daartoe moeten zeker in acht genomen worden! In Oostenrijk moeten pompen voor het gebruik in zwembaden en tuinvijvers die uitgerust zijn met een vaste aansluitleiding, conform ÖVE B/EN 60555 Deel 1 tot 3, gevoed worden via een ÖVE-geteste scheidingstransformator, waarbij de nominale spanning secundair niet hoger mag liggen dan 230V. Het apparaat mag gebruikt worden door kinderen vanaf 8 jaar en personen met beperkte fysische, zintuigelijke of mentale capaciteiten of gebrek aan ervaring en kennis, op voorwaarde dat ze onder toezicht staan of over het veilige gebruik van het apparaat werden ingelicht en de daaruit resulterende gevaren begrijpen. Kinderen moeten gecontroleerd worden om te garanderen dat ze niet met het apparaat spelen. Voorwaarden voor de stabiliteit Voorzichtig Voor alle handelingen met of aan het apparaat moet de stabiliteit gegarandeerd worden om ongevallen of beschadigingen te vermijden. – De stabiliteit van het apparaat is gegarandeerd wanneer het op een effen ondergrond wordt geplaatst. NL – 2 Bediening Instructie: Zelfs de kleinste ondichtheden leiden tot storingen. Voor de inbedrijfname van de pomp moeten de veiligheidsinstructies in elk geval in acht genomen worden! Gebruik Beschrijving apparaat

Netsnoer met stekker Aansluiting G1(33,3mm) zuigleiding Aansluiting G1(33,3mm) drukleiding Vulopening met voorfilter Drukindicatie Aflaatopening Terugslagklep Voorbereiding Afbeelding Voor de inbedrijfstelling de druk van de luchtvulling in het reservoir controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen. Afbeelding Apparaat beveiligen tegen verschuiven (evtl. vastschroeven). Afbeelding Terugslagklep monteren. Vacuümvaste zuigslang met geïntegreerde terugstroomstop aansluiten aan de zuigzijde. (als apart accessoire verkrijgbaar) Drukzijde voor de geluidsbeperking via een flexibele slang verbinden met de drukleiding. Afbeelding Om de latere lediging en drukontlasting van het systeem te vereenvoudigen, bevelen wij de montage van een aflaatkraan tussen pomp en zuigslang / terugslagklep aan. (behoort niet tot het leveringspakket) Afbeelding Deksel van de vulopening losschroeven en water vullen tot het overloopt. Deksel handvast op de vulopening schroeven. Voorhanden afsluitkleppen in de drukleiding openen. Netstekker in het stopcontact steken. 몇 Let op Pomp start onmiddellijk. Wachtern tot de pomp aanzuigt en gelijkmatig water pompt, dan afsluitkleppen in drukleiding sluiten. Nadat de uitschakeldruk bereikt is, schakelt de drukschakelaar de motor uit. Het reservoir is nu gevuld, de hydrofoorpomp is bedrijfsklaar. Bij een ontbrekende watertoevoer wordt de uitschakeldruk niet bereikt, de drukschakelaar kan het apparaat niet meer uitschakelen, waardoor het water in de pompkop verhit en het apparaat beschadigt. In de apparaten BPP 4000/48 en BPP 4500/50 wordt de stroomtoevoer bij oververhitting onderbroken door een thermoschakelaar. Na afkoeling wordt de stroomtoevoer opnieuw tot stand gebracht. Ter reguliere beveiliging tegen watertekort bevelen wij aan om een droogloopbeveiliging te gebruiken. 몇 Let op Systeem staat onder druk! (druk zie hoofdstuk "Technische gegevens") De werkzaamheden beëindigen Stekker uit het stopcontact trekken. NL – 3

Reiniging en onderhoud Vervoer Gevaar Neem altijd vóór onderhouds- en/of reparatiewerkzaamheden de stekker uit het stopcontact. Systeem staat onder druk! Voor het openen van het vul- of aflaatdeksel resp. voor het scheiden van leidingverbindingen, afsluitklep aan drukzijde openen en systeem via aflaatkraan (verkrijgbaar in de vakhandel) leegmaken. Zorg Afbeelding Voorfilter regelmatig controleren op verontreinigingen. Bij zichtbare verontreinigingen gaat u als volgt te werk: deksel aan de vulopening losschroeven voorfilter wegnemen en onder stromend water reinigen Onderhoud Afbeelding De druk van de luchtvulling in het reservoir jaarlijks controleren. Indien nodig in de uitgeschakelde / drukloze toestand op 2,0 bar navullen (stekker van het apparaat uittrekken, waterkraan openen).

Voorzichtig Om ongevallen of verwondingen bij het transport te vermijden, moet het gewicht van het apparaat in acht genomen worden (zie technische gegevens). Transport met de hand Apparaat aan de draaggreep optillen en dragen. Transport in voertuigen Apparaat beveiligen tegen verschuiven en kantelen. Opslag Voorzichtig Om ongevallen of verwondingen te vermijden, moet bij de keuze van de opslagplaats het gewicht van het apparaat in acht genomen worden (zie technische gegevens). Apparaat opslaan Apparaat op een vorstvrije plaats bewaren. NL – 4 Bijzondere toebehoren De afbeeldingen van de hierna vermelde accessoires vindt u op pagina 4 van deze handleiding. 6.997-350.0 Zuiggarnituur 3,5m 6.997-349.0 Zuiggarnituur 7,0m 6.997-348.0 Zuigslang 3,5m Volledig aansluitklare, vacuümvaste zuigslang met zuigfilter en terugloopstop. Ook als verlenging van de zuigslang te gebruiken. 3/4“ (19mm) slang met G1 (33,3mm) aansluit-schroefdraad. Volledig aansluitklare, vacuümvaste zuigslang voor de directe aansluiting aan de pomp. Voor de verlenging van de zuiggarnituur of het gebruik met zuigfilters. 3/4“ (19mm) slang met G1 (33,3mm) aansluitschroefdraad. 6.997-347.0 Zuigslang aan de lo- Vacuümvaste spiraalslang voor het voorsnijden pende meter 3/4“ van individuele slanglengten. Kan als individuele (19mm) 25m zuiggarnituur gebruikt worden in combinatie met aansluitingsonderdelen en zuigfilters. 6.997-346.0 Zuigslang aan de lopende meter 1“ (25,4mm) 25m 6.997-360.0 Zuigslang voor geslagen putten en buisleidingen Vacuümvaste spiraalslang voor de aansluiting aan de zuigzijde van de pomp. 1“ (25,4 mm) slang met G1“ (33,3mm) aansluit-schroefdraad aan beide kanten. Let op: De zuigslang mag niet als drukslang gebruikt worden. 6.997-345.0 Zuigfilter Basic 3/4“ (19mm) Voor de aansluiting aan de zuigslang (aan de lopende meter). De terugloopstop verkort de heraanzuigtijd. (incl. slangklemmen) 6.997-342.0 Zuigfilter Basic 1“ (25,4mm) 6.997-341.0 Zuigfilter Premium Voor de aansluiting aan de zuigslang (aan de lopende meter). De terugloopstop verkort de heraanzuigtijd. (incl. slangklemmen). Robuuste uitvoering van metaal en kunststof. Geschikt voor 3/4“ (19mm) of 1“ (25,4mm) slangen. 6.997-343.0 Voorfilter (debiet tot 3000 l/h) Pompvoorfilter ter bescherming van de pomp tegen grove vuildeeltjes of zand. De filterinzet kan voor de reiniging verwijderd worden. Met G1 (33,3mm) aansluit-schroefdraad. 6.997-344.0 Voorfilter (debiet tot

6.997-359.0 Pompaansluitstuk G1 (33,3mm) Passend voor 3/4“(19mm) of 1“(25,4mm) slangen. Met G1 (33,3mm) aansluitdraad. Inclusief terugslagklep, platte pakking en slangklem. Bij gebruik voor tuinpompen de vlakke pakking aanbrengen. 6.997-358.0 Aansluitset Basic G1 (33,3mm) Voor de aansluiting van 1/2“ (12,7mm) waterslangen aan pompen met G1 (33,3mm) aansluitschroefdraad. 6.997-340.0 Aansluitset Premium G1 (33,3mm) Voor de aansluiting van 3/4“ (25,4mm) waterslangen aan pompen met G1 (33,3mm) aansluitschroefdraad. Voor een hogere doorstroming van water. 6.997-356.0 Vlotterschakelaar Schakelt de pomp afhankelijk van de waterstand van het waterreservoir automatisch in en uit. Met 10 m speciale aansluitkabel. 6.997-355.0 Droogloopbeveiliging Indien geen water door de pomp loopt, beschermt de droogloopbeveiliging de pomp tegen schade en schakelt die automatisch uit. Met G1“ (33,3mm) aansluit-schroefdraad. 6.997-417.0 Drukslang 3/4“ (19mm), 1m Aansluitslang voor de drukcompensatie in de huiswaterinstallatie. Voor de aansluiting van de pomp aan starre leidingsystemen. Bovendien verhindert intern opslagvolume in de slang vaak in- en uitschakelen van de pomp. Hulp bij storingen Gevaar Om risico 's te vermijden, mogen reparaties en het vervangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst. Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken.

Storing Oorzaak Oplossing Pomp draait maar pompt niet Lucht in de pomp zie hoofdstuk „Voorbereiden“ afb. E Lucht kan niet ontsnappen aan de drukzijde Ontneemplaats aan de drukzijde openen NL – 6 Storing Oorzaak Oplossing Pomp draait niet of valt tijdens de werking plots stil Stroomtoevoer onderbroken Zekeringen en elektrische verbindingen controleren Pomp schakelt zichzelf uit en ook opnieuw in (BPP 4000/48 en BPP 4500/ 50) Zekering van de thermoscha- Om herhaling te voorkomen, moet het systeem op dichtheid gecontroleerd kelaar heeft de pomp ter been afgedicht worden. scherming tegen oververhitting uitgeschakeld c.q. na afkoeling opnieuw ingeschakeld. Motor start onmiddellijk na het uitschakelen opnieuw Druk in het systeem gaat verlo- Verbindingen incl. afdichtingen en waren teruitlaat controleren. De kleinste ondichtheden hebben een invloed op de werking. Thermoveiligheidsschakelaar Stekker uittrekken, pomp laten afkoein de motor heeft de pomp we- len, aanzuigbereik reinigen, drooggens oververhitting van de mo- loop verhinderen tor uitgeschakeld. Luchtdruk in het reservoir is te laag. Reservoir met 2,0 bar vullen. Zie hoofdstuk „Onderhoud“ afb. A Terugslagklep sluit niet correct Terugslagklep aan zuigzijde controleren. Membraan in het drukvat defect Membraan vernieuwen Vermogen daalt Zuigfilter of terugslagklep verof is te laag ontreinigd Zuigfilter resp. terugslagklep reinigen Vermogen van de pomp is afhankelijk van de hoogte en de aangesloten periferie Max. hoogte in acht nemen, zie technische gegevens, indien nodig een andere slangdiameter of slanglengte kiezen Voorfilter verontreinigd voorfilter wegnemen en onder stromend water reinigen Membraan in het drukvat vibreert Bedrijfsafhankelijk geluid dat door het verlagen van de druk van de luchtvulling in het reservoir kan opgelost worden. Vibrerend geluid bij de afname van water Bij vragen of storingen helpt onze Kärcher-vestiging u graag verder. Adres zie achterzijde. NL – 7

Technische veranderingen voorbehouden! Bedrijfsdruk en volume is afhankelijk van de aanzuighoogte en de aangesloten periferie! Het mogelijke volume is nog zo groot: - hoe lager de aanzuig- en oppomphoogten zijn - hoe groter de diameter van de gebruikte slangen zijn - hoe korter de gebruikte slangen zijn - hoe minder drukverlies het aangesloten accessoire veroorzaakt
