Producttype	Automatische elektronische bloeddrukmeter
Merk	Inventum
Model	BC16
Categorie	Bloeddrukmeter
Afmetingen	Ongeveer 110 x 80 x 60 mm
Gewicht	Ongeveer 250 g (zonder batterijen)
Voeding	4 AAA-batterijen (1,5 V) of netadapter (niet meegeleverd)
Manchettype	Verstelbare armmanchet (22-32 cm)
Meetmethode	Oscillometrisch
Display	Digitaal LCD-scherm
Belangrijkste functies	Meting van systolische en diastolische bloeddruk, hartslag, detectie van aritmieën, WHO-classificatie
Geheugen	60 metingen met datum en tijd
Gemiddelde berekening	Gemiddelde van laatste metingen
Automatische uitschakeling	Ja, na 1 minuut inactiviteit
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Voldoet aan Europese richtlijn 93/42/EEG voor medische hulpmiddelen
Reserveonderdelen en repareerbaarheid	Vervangingsmanchet beschikbaar; reparatie door erkende service
Algemene informatie	Huishoudelijk gebruik; niet geschikt voor kinderen

Veelgestelde vragen - BC16 INVENTUM

Hoe zet ik de BC16 bloeddrukmeter aan?

Druk op de START/STOP-knop om het apparaat in te schakelen. De manchet wordt automatisch opgeblazen.

Wat is de maat van de manchet?

De manchet is ontworpen voor een armomtrek van 22 tot 32 cm.

Hoe interpreteer ik de resultaten?

Het scherm toont de systolische (hogere) druk, diastolische (lagere) druk en de pols. Een kleurcode volgens de WHO geeft de categorie aan (groen, oranje, rood).

Wat moet ik doen als het scherm 'Fout' weergeeft?

Controleer of de manchet correct is geplaatst en of de slang niet is geknikt. Als de fout aanhoudt, verwijder dan de batterijen en plaats ze na een minuut terug.

Hoe wis ik het geheugen?

Houd de M-knop ongeveer 3 seconden ingedrukt totdat 'CLR' knippert, laat dan los.

Welk type batterijen moet ik gebruiken?

Gebruik 4 AAA-batterijen van 1,5 V. Alkalinebatterijen worden aanbevolen voor een lange levensduur.

Detecteert de bloeddrukmeter aritmieën?

Ja, een knipperend hartsymbool verschijnt bij detectie van een onregelmatig hartritme tijdens de meting.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek. Dompel het apparaat nooit onder in water en gebruik geen chemicaliën.

Kan ik de netadapter gebruiken?

Ja, een netadapter van 6 V/600 mA (niet meegeleverd) kan worden aangesloten op de aansluiting aan de achterkant van het apparaat.

Wat betekent het symbool voor lage batterij?

Het knipperende batterijpictogram geeft aan dat de batterijen bijna leeg zijn. Vervang ze snel om nauwkeurige metingen te garanderen.

GEBRUIKSAANWIJZING BC16 INVENTUM

Naam/functie van de onderdelen

1. LCD-display
2. Batterijklepje
3. Datum-/tijdtoets
4. Geheugentoets M
5. AAN/UIT/START-toets
6. Gebruikerskeuzetoets
7. Polsmanchet

Uitleg van het display

1. Gebruikersgeheugen
2. Geheugenvolgnummer
3. Batterij bijna leeg symbool
4. Hartslagsymbool
5. Datum-/tijdaanduiding
6. Systolische druk - bovendruk
7. Diastolische druk - onderdruk
8. Pols
9. Foutsymbool

Gebruiksaanwijzing Inventum pols bloeddrukmeter BC16 Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

UITLEG SYMBOLLEN

Klein huishoudelijke apparaten horen niet in de vuilnisbak. Breng ze naar de betreffende afvalverwerkingsafdeling van uw gemeente.

Apparaatclassificatie type BF

Lees s.v.p. de gebruiksaanwijzing!

INLEIDING

Met de elektronische polsbloeddrukmeter kunt u snel en eenvoudig uw bloeddruk meten, de meetwaarden opslaan en het verloop en gemiddelde van de meetwaarden weergeven. Deze bloeddrukmeter is ontworpen voor de niet-invasieve meting en controle van de arteriële (slagaderlijke)

bloeddruk. De bloeddrukmeter is in overeenstemming met de vereisten van de Europese richtlijn voor medische producten, de Duitse wet inzake medische producten en de Europese normen EN1060-1 (niet-invasieve bloeddrukmeters deel 1: Algemene vereisten) en EN1060-3 (niet-invasieve bloeddrukmeters deel 3: Aanvullende voorschriften voor elektromechanische bloeddrukmeetsystemen).

VEILIGHEIDSVOORSCHRIFTEN

• Lees eerst de gebruiksaanwijzing aandachtig en geheel door voordat u de bloeddrukmeter gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.
• Meet uw bloeddruk altijd op hetzelfde tijdstip van de dag, zodat de waarden kunnen worden vergeleken.
• Rust vóór elke meting ongeveer 5 minuten uit!
  • Wacht 5 minuten tussen twee metingen!
• De waarden die u zelf hebt gemeten zijn louter informatief en maken een onderzoek door een arts niet overbodig! Bespreek de gemeten waarden met uw arts, en leid er in geen geval zelf medische beslissingen uit af (bv. met betrekking tot geneesmiddelen en de dosering ervan)!
• Ingeval van een slechte bloeddoorstroming aan een arm wegens een chronische of acute vaatziekte (bv. vaatvernauwing), is de nauwkeurigheid van de polsmeting beperkt. Gebruik in dit geval een bloeddrukmeter waarmee de bloeddruk kan worden gemeten aan de bovenarm.

- Bij personen met hart- en vaatziekten, een lage bloeddruk, een slechte bloeddoorstroming en hartritmestoornissen kunnen foutieve metingen optreden.

De bloeddrukmeter bevat precisie-onderdelen en elektronische componenten. De nauwkeurigheid van de meetwaarden en de levensduur van de bloeddrukmeter zijn afhankelijk van hoe zorgvuldig u omspringt met de bloeddrukmeter:

- bescherm de bloeddrukmeter tegen stoten en laat hem niet vallen,

- bescherm de bloeddrukmeter tegen vocht, laat hem niet vuil worden en stel hem niet bloot aan grote temperatuurschommelingen en direct zonlicht,

- gebruik de bloeddrukmeter niet in de nabijheid van een sterk elektromagnetisch veld (dus ook niet in de buurt van een radiozender of GSM).

- Druk niet op de toetsen als de manchet niet om uw pols liegt.

- Gebruik de bloeddrukmeter alleen bij personen met een polsomvang die binnen het voor het apparaat aangegeven bereik ligt.

- Als de bloeddrukmeter geruime tijd niet wordt gebruikt, kunt u het beste de batterijen verwijderen.

- Houd de batterijen buiten het bereik van kinderen en werp ze niet weg met het huisvuil.

- Breng lege batterijen naar een hiervoor voorziene inzamelplaats.

- De bloeddrukmeter mag niet worden geopend. Doet u dit toch, vervalt de garantie. U mag de bloeddrukmeter niet zelf repareren of afstellen. Doet u dit toch, kan niet meer worden gegarandeerd dat de bloeddrukmeter perfect werkt.

- Dit apparaat is bestemd voor het meten van de bloeddruk/de hartslag aan de pols van volwassenen.

• Dit apparaat is niet bestemd voor industrieel of klinisch gebruik.
• Dompel de bloeddrukmeter nooit onder in water of andere vloeistoffen.
• Hebt u nog vragen over het gebruik van het apparaat, neem dan contact op met het bedrijf waar u het apparaat hebt gekocht of met de klantenservice van Inventum.

Batterijen plaatsen/vervangen

• Verwijder het klepje van het batterijvak.
• Plaats de twee batterijen in het batterijvak.
• Gebruik uitsluitend merkbatterijen van het type: 2x1,5 V Micro (alkalibatterij type LR 03).
• Plaats het klepje op het batterijvak en schuif het vast.

Als de batterijen bijna leeg zijn, wordt het symbool van een lege batterij weergegeven en moeten de batterijen vervangen worden.

Breng de lege batterijen naar een inzamelpunt voor lege batterijen en accu's (klein en gevaarlijk afval), of geef ze af in een elektro-zaak.

Opmerking: Deze tekens vindt u op batterijen, die schadelijke stoffen bevatten: Pb = de batterij bevat lood, Cd = de batterij bevat cadmium, Hg = de batterij bevat kwik.

Datum en tijd instellen

U moet de datum en tijd instellen zodat de meetwaarden kunnen worden opgeslagen met vermelding van datum en tijd en zodat u ze later kunt oproepen.

Druk op de toetsen “” en “” om de maand in te stellen. Druk dan achtereenvolgens op de toetsen “” en “”, voor het instellen van datum, uren, minuten en op “” om de invoer te bevestigen. De tijd wordt in 12 uur formaat weergegeven, d.w.z. dat de tijd 13.00 uur als „1:00 pm“ wordt aangegeven.

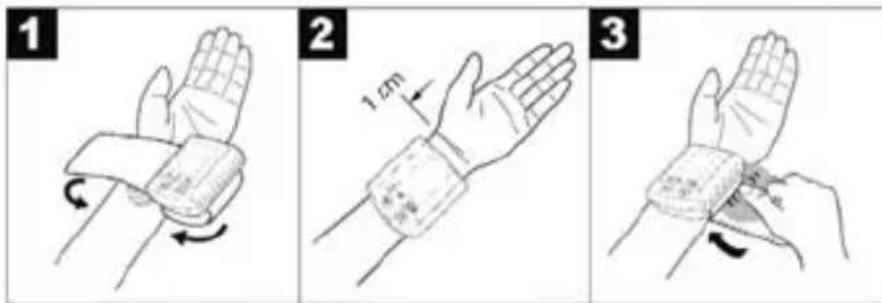

De bloeddrukmeter om de pols leggen

• Leg de bloeddrukmeter aan de binnenkant van de linkerpols.
• De bloeddrukmeter moet zich direct op de blote pols bevinden.
• Sluit de manchet met de klittenband, zodat de bovenkant van de bloeddrukmeter ongeveer 1 cm onder de bal van de hand zit (zie afbeelding). De manchet moet strak om de pols liggen, maar mag

niet in de huid snijden.

Bloeddruk meten

• Ga rustig zitten.
- Ondersteun uw arm en buig uw arm zodanig dat de bloeddrukmeter zich ter hoogte van uw hart bevindt (zie afbeelding).
- Blijf 5 minuten rustig zitten vóór u uw bloeddruk meet.
- Druk op de toets „ om een geheugen te kiezen en druk 2x op de toets “ om met de meting in het gewenste gebruikersgeheugen te beginnen. Na het testen van het display, waarbij alle cijfers verlicht zijn, wordt de manchet automatisch opgepompt.

- De manchet wordt nu automatisch tot 180 mmHg opgepompt.

- Na het bereiken van de 180 mmHg wordt automatisch de druk in het manchet afgebouwd.

- Als de vooringestelde oppompdruk van 180 mmHg niet volstaat, wordt de manchet automatisch opgepompt tot een hogere druk.

- Vervolgens verschijnen uw bloeddrukwaarden en polsslag op het display.

- Om de bloeddrukmeter uit te schakelen en de druk af te bouwen, drukt u nogmaals op de AAN/UIT/START-toets.

- Als u de bloeddrukmeter vergeet uit te schakelen, schakelt hij zichzelf automatisch uit na 1 minuut.

Weergave van de opgeslagen waarden

De bloeddrukmeter slaat automatisch de bloeddrukwaarden van de laatste 50 metingen op. Als alle 50 geheugenplaatsen bezet zijn, wordt telkens de oudste waarde gewist als u een nieuwe waarde opslaat.

U kunt de inhoud van het geheugen als volgt weergeven:

• Druk op de toets „„om een gebruikersgeheugen te kiezen en druk een paar maal op de „M“-toets om van het ene naar het andere geheugen over te schakelen.
• De opgeslagen meetgegevens worden doorlopend opgeslagen.
• Om de bloeddrukmeter uit te schakelen drukt u opnieuw op de AAN/UIT/START-toets.
• Mocht u vergeten het apparaat uit te schakelen, dan schakelt het zich na een minuut zelf uit.

Waarden in het geheugen wissen: druk op de toets „ om een gebruikersgeheugen te kiezen en houd de „M“-toets ca. 5 seconden ingedrukt. De gegevens in de beide gebruikersgeheugens 1 en 2 worden ook gewist als een van de batterijen wordt verwijderd.

Foutoplossing

Foutmeldingen kunnen optreden als

• de bloeddrukwaarde buitengewoon hoog of laag is (in het display verschijnt „EE“),
• u tijdens het meten beweegt of praat (in het display verschijnt „EE“),
• het oppompen langer dan 20 seconden duurt (in het display verschijnt „E1“),
• de oppompdruk hoger dan 300 mmHg is (in het display verschijnt „E2“),

- bij het vaststellen van de meetwaarde een fout optreedt (in het display verschijnt „E3“). Als een foutbericht verschijnt, wacht u even en voert u een nieuwe meting uit.

Informatie over de bloeddruk

De Wereldgezondheidsorganisatie (WHO) en het National High Blood Pressure Education Program Coordinating Committee (coördinatiecommissie voor nationale programma's voor uitleg over hoge bloeddruk) hebben standaardwaarden voor de bloeddruk ontwikkeld voor de herkenning van bloeddrukwaarden met een hoog en een gering risico. Deze standaardwaarden dienen echter alleen als algemene richtlijn, omdat de individuele bloeddruk bij verschillende personen en in verschillende leeftijdsgroepen etc. afwijkt. Het is belangrijk dat u uw arts regelmatig raadpleegt. Uw arts deelt u uw individuele waarden voor een normale bloeddruk mee en de waarde waarboven de hoogte van de bloeddruk als gevaarlijk moet worden beschouwd.

Tabel voor de classificatie van bloeddrukwaarden (maateenheid mmHg) voor volwassenen:

Bereik Systolische bloeddruk Diastolische bloed-	druk	Maatregel
Hypotonie (lage bloeddruk) minder dan 105 minder	dan 60 Controle bij uw arts
Normaal bereik tussen 105 en 120 tussen 60 en 80	Zelf controleren
Prehypertensief bloed-drukbereik (*)	tussen 120 en 140 tussen 80 en 90 Controle bij uw arts
Hypertonie - Hoge bloeddruk graad I	tussen 140 en 160 tussen 90 en 100 Raadpleeg uw arts
Hypertonie - Hoge bloeddruk graad II	meer dan 160 meer dan 100 Raadpleeg uw arts

* Bloeddrukbereik dat kan overgaan in hoge bloeddruk. Adapted from JNC 2003

REINIGING EN ONDERHOUD

• Reinig de bloeddrukmeter voorzichtig, en gebruik hiervoor uitsluitend een licht bevochtigd doekje.
• Gebruik geen reinigings- of oplosmiddelen.
• Dompel de bloeddrukmeter nooit onder in water, omdat anders water kan binnendringen en de bloeddrukmeter wordt beschadigd.
• Bewaar de bloeddrukmeter altijd in de bijgeleverde opbergdoos.

Technische gegevens

Type: BC16

Meetmethode: niet-invasieve, oscillometrische bloeddrukmeting aan de pols Voor een polsomvang van 13,5 tot 22 cm

Weergavebereik: 0 tot 299 mmHg

Meetbereik: systolisch: 40 tot 250 mmHg / diastolisch: 40 tot 180 mmHg / Pols: 40 tot 199/min

Precisie van de bloeddrukweergave: systolisch ± 3 mmHg / diastolisch: ± 3 mmHg / Pols: ± 5% van de weergegeven waarde

Meetonzekerheid: (max. toegelaten standaardafwijking volgens klinische controle): systolisch: 8 mmHg / diastolisch: 8 mmHg

Stroombron: 2 x 1,5 V Micro (alkalibatterij type LR 03)

Classificatie Toepassingsdeel type BF

Omgevingsvoorwaarden: +10 °C – +40 °C max. 85% luchtvochtigheid

Bewaring/vervoer: -10 ^-+60 ^ max. 95% luchtvochtigheid

Legende: Toepassingsdeel type BF

Opgelet! Lees de gebruiksaanwijzing

GARANTIE & SERVICE

• Uw garantietermijn bedraagt 24 maanden na aankoop van het product.
• De garantie is alleen van toepassing als de aankoopnota kan worden overlegd. Bewaar daarom uw aankoopnota zorgvuldig. De garantietermijn vangt aan op de aankoopdatum.

• De garantie geldt niet in geval van:

• normale slijtage;

• onoordeelkundig of oneigenlijk gebruik;
• onvoldoende onderhoud;
• het niet in acht nemen van bedienings- en onderhoudsvoorschriften;
• ondeskundige montage of reparatie door uzelf of derden;
• door de afnemer toegepaste niet originele onderdelen

zulks ter beoordeling van onze technische dienst.

- De garantie geldt niet voor:

• normale verbruiksartikelen;
• batterijen

zulks ter beoordeling van onze technische dienst.

Het apparaat, voorzien van aankoopbon en klachtomschrijving, dient gefrankeerd teruggestuurd te worden aan:

Martex Holland BV

Generatorstraat 17

3903 LH VEENENDAAL

Indien de garantie is komen te vervallen of indien de garantietermijn is verstreken, dienen wij de kosten welke verbonden zijn aan een beoordeling en/of reparatie in rekening te brengen.

Op verzoek zullen wij u eerst een prijsopgave verstrekken alvorens tot reparatie over te gaan. Zonder dit verzoek om prijsopgave gaan wij ervan uit dat u, met het opsturen van uw apparaat, automatisch een opdracht tot reparatie heeft verstrekt.

Wij verlenen twee maanden garantie op de door onze servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum.

Indien zich binnen deze periode een storing voordoet welke het directe gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel.

Wijzigingen en drukfouten voorbehouden.
