Producttype	Audio-ontvanger
Merk	Renkforce
Model	E-SA9
Afmetingen (L x B x H)	430 x 300 x 100 mm
Gewicht	Ongeveer 5 kg
Voeding	230 V, 50 Hz
Stroomverbruik	120 W (max)
Belangrijkste functies	Stereo-versterking, FM/AM-ontvanger, RCA-audio-ingangen, luidsprekeruitgang, hoofdtelefoonaansluiting
Audio-ingangen	3x RCA (AUX, CD, Tuner), 1x optisch
Uitgangen	2x luidsprekers (links/rechts), 1x hoofdtelefoonaansluiting
Uitgangsvermogen	2 x 50 W RMS (bij 8 Ω)
Frequentierespons	20 Hz - 20 kHz
Signaal-ruisverhouding	> 85 dB
Harmonische vervorming	< 0,05 %
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor het reinigen. Gebruik een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Niet blootstellen aan vocht, druppels of spatwater. Ventilatieopeningen niet blokkeren.
Reserveonderdelen	Op aanvraag verkrijgbaar bij de klantenservice van Renkforce. Raadpleeg de handleiding voor referenties.
Repareerbaarheid	Het apparaat kan worden gerepareerd door een gekwalificeerde technicus. Gebruik originele reserveonderdelen.
Algemene informatie	Gebruikershandleiding downloadbaar in meerdere talen. Gemiddelde beoordeling: 8.5/10.

Veelgestelde vragen - E-SA9 Renkforce

Hoe sluit ik luidsprekers aan op de E-SA9-ontvanger?

Sluit de luidsprekerkabels aan op de juiste aansluitingen aan de achterkant van de ontvanger. Let op de polariteit (+ en -). Gebruik kabels met de juiste doorsnede (meestal 1,5 mm²). Draai de aansluitingen vast voor goed contact.

Hoe stem ik een FM-radiostation af?

Druk op de Band-toets om FM te selecteren. Gebruik de + en - toetsen of de afstemknop om de gewenste frequentie te vinden. Houd voor automatisch zoeken de Scan-toets ingedrukt.

Wat te doen als de ontvanger niet inschakelt?

Controleer de stroomkabel en het stopcontact. Zorg ervoor dat de aan/uit-schakelaar in de ON-stand staat. Controleer bij storing de interne zekering (raadpleeg de handleiding voor toegang). Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe stel ik de audiobalans in?

Gebruik de Balance-knop op het voorpaneel. Draai hem naar links of rechts om het relatieve volume van de linker- en rechterluidsprekers aan te passen.

Kan ik een hoofdtelefoon gebruiken met de ontvanger?

Ja, sluit uw hoofdtelefoon aan op de Hoofdtelefoon-aansluiting aan de voorkant van het apparaat. De luidsprekeruitgang wordt dan automatisch uitgeschakeld.

Hoe reinig ik de ontvanger veilig?

Haal de stekker uit het stopcontact voor het reinigen. Gebruik een zachte, droge doek om stof te verwijderen. Gebruik nooit vloeibare producten of spuitbussen.

Wordt de ontvanger normaal warm?

Ja, enige warmte is normaal tijdens gebruik. Zorg ervoor dat de ventilatieopeningen vrij zijn en dat het apparaat niet in een afgesloten ruimte staat.

Hoe reset ik de ontvanger?

Houd de Power-toets 5 seconden ingedrukt om uit te schakelen, haal vervolgens de stekker 10 seconden uit het stopcontact. Steek de stekker er weer in en schakel opnieuw in. Dit reset de standaardinstellingen.

Waar kan ik de gebruikershandleiding downloaden?

De handleiding is gratis te downloaden als PDF op de website notice-facile.com. Zoek naar het model Renkforce E-SA9.

Wat te doen bij verlies van de afstandsbediening?

U kunt een vervangende afstandsbediening bestellen bij Renkforce. Gebruik in de tussentijd de handmatige bediening op het voorpaneel van de ontvanger.

GEBRUIKSAANWIJZING E-SA9 Renkforce

Bestelnr. 350134 Pagina 56 - 73

Inhaltsverzeichnis

Seite

1. Inleiding....57
2. Toepassing conform bestemming 58
3. Verklaring van symbolen 58
4. Veiligheidstips 59
5. Aansluit- en bedieningselementen....61
6. Opstellen....64
7. Aansluiting 65
   a) Aansluiten van de cinchingangen....66
   b) Aansluiting van de luidsprekeruitgangen....67
   c) Aansluiting van de netverzorging 68
8. Ingebruikneming 69
9. Instandhouding....69
10. Onderhoud....70
11. Verwijdering....71
12. Verhelpen van storingen....72
13. Technische gegevens 73

1. Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft. Bewaar deze handleiding om haar achteraf te raadplegen!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

2. Voorgeschreven gebruik

Het gebruiksbereik van de versterker omvat het gebruik in muziekinstallaties in het privé-bereik.

Het apparaat wordt gebruikt voor het versterken van audiosignalen met een laag niveau. Het wordt hierbij tussen de te versterkende signaalbron en de luidspreker geschakeld.

Dit product mag alleen op 230 V/50 Hz wisselspanning aangesloten worden. Het gebruik is alleen in gesloten ruimtes, dus niet buiten toegestaan. Contact met vocht, b.v. in de badkamer en dergelijke, moet absoluut worden voorkomen.

Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg. Dit is bovendien met gevaren verbonden zoals b.v. kortsluiting, brand, elektrische schokken, enz. Het volledige product mag niet aangepast of omgebouwd worden en de behuizing mag niet geopend worden.

De veiligheidsvoorschriften dienen strikt te worden opgevolgd.

Houd rekening met alle veiligheidsvoorschriften van deze gebruiksaanwijzing!

3. Gebruikte symbolen

Een bliksemschicht in een driehoek waarschuwt voor onbeschermde spanningvoerende delen resp. elementen binnen in de behuizing of voor contactgevaarlijke aansluitpunten. Aanraking van deze elementen resp. aansluitpunten kan levensgevaarlijk zijn.

Leidingen die aan dergelijke punten worden aangesloten, mogen alleen door een vakman worden den aangesloten of er moeten leidingen worden gebruikt die volledig aansluitklaar zijn.

In het apparaat bevinden zich geen onderdelen die door de gebruiker moeten worden onderhouden. Het apparaat mag daarom nooit worden geopend.

Dit symbool met het uitroepteken wijst de gebruiker erop, dat hij vóór ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij gebruik in acht moet nemen.

→ Het symbool wijst op speciale tips en bedieningsvoorschriften.

4. Veiligheidstips

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk.

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk. In zulke gevallen vervalt de garantie.

Geachte klant: De volgende veiligheids- en gevarenvoorschriften hebben niet alleen de bescherming van het product, maar ook de bescherming van uw gezondheid tot doel. Lees de volgende punten zorgvuldig door:

• Omwille van veiligheids- en toelatingsredenen (CE) is het eigenhandig ombouwen en/of wij - zigen van het product niet toegestaan.
• Alle personen, die dit apparaat bedienen, installeren, opstellen, in bedrijf nemen of onderhouden, moeten hiervoor opgeleid en voldoende gekwalificeerd zijn en deze gebruiksaanwijzing opvolgen.
• Het apparaat is gebouwd volgens veiligheidsklasse II. Als spanningsbron voor de versterker mag alleen een reglementair stopcontact (230 V/50 Hz) van het openbare lichtnet worden gebruikt.
• Let op het vakbekwame in bedrijf nemen van het apparaat. Ga hierbij volgens de bedienings - handleiding te werk.
• Zorg dat bij het opstellen van het product het netsnoer niet wordt afgekneld of door scherpe randen wordt beschadigd.
• Wanneer de versterker of het netsnoer beschadigingen vertonen, dan mag u het niet aanra - ken. Schakel eerst het bijbehorende stopcontact stroomloos (b.v. via de bijbehorende zekeringautomaat) en trek pas daarna de stekker voorzichtig uit het stopcontact. U mag het product daarna niet meer gebruiken. Breng het naar een reparatiedienst.
• Houd het product buiten bereik van kinderen; het is geen speelgoed. Kinderen kunnen de ge - varen niet inschatten, die ontstaan bij het gebruik van elektrische apparaten.
• U mag geen potten met vloeistoffen (b.v. emmers, vazen of planten) in de onmiddellijke buurt van het product plaatsen. Vloeistoffen kunnen in de behuizing dringen en daarbij afbreuk doen aan de elektrische veiligheid. Dit kan bovendien brandgevaar of levensgevaarlijke elektrische schokken tot gevolg hebben! Schakel in dit geval het bijbehorende stopcontact stroomloos (b.v. zekeringautomaat uitschakelen) en haal vervolgens de stekker uit het stopcontact. Koppel alle kabels los van het apparaat. Het product mag daarna niet meer gebruikt worden. Breng het eerst naar een reparatiedienst.
• Raak de netstekker van de versterker nooit met vochtige of natte handen aan. Dit kan levens - gevaarlijke elektrische schokken tot gevolg hebben!

• Let tijdens het gebruik op voldoende ventilatie rondom het apparaat. Bedek de ventilatieope -ningen niet met tijdschriften, dekens, gordijnen, enz. Houd een minimale afstand van ca. 15 cm aan tot andere voorwerpen.

• U mag het product niet blootstellen aan hoge temperaturen, druip- of spatwater, sterke trillingen en hoge mechanische belastingen.

• Zet geen brandende voorwerpen, zoals kaarsen, op het apparaat.
• Richt u tot een vakman als u twijfelt aan de werking, de veiligheid of het aansluiten van het apparaat.
• Gebruik het apparaat nooit zonder toezicht.
• Gebruik het product uitsluitend in een gematigd klimaat; niet in een tropisch klimaat.
• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
• Houd ook rekening met de veiligheidsvoorschriften in de overige hoofdstukken van deze gebruiksaanwijzing.
• Houd ook rekening met de veiligheidsvoorschriften en handleidingen van de overige apparaten die aan het apparaat aangesloten worden.
• Gelieve u tot onze technische helpdesk of een vakman te wenden indien u vragen heeft omt - rent de correcte aansluiting van het apparaat of omtrent zaken die niet opgehelderd worden in deze gebruiksaanwijzing.

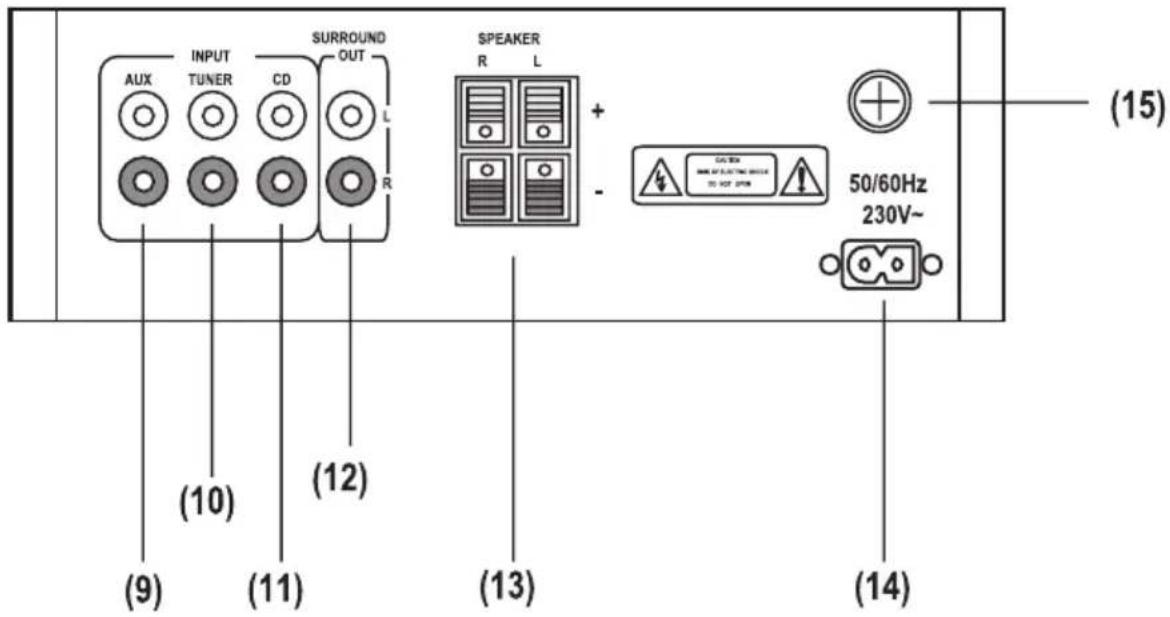

5. Aansluit- en bedieningselementen

(1) Netschakelaar (POWER)

Met deze schakelaar wordt het apparaat in- resp. uitgeschakeld.

Bij gedrukte schakelaar (positie „ON“) is het apparaat ingeschakeld. Is de schakelaar niet ingedrukt (positie "OFF"), dan is het apparaat uitgeschakeld.

(2) Bedrijfsindicator

Deze LED brandt als het apparaat ingeschakeld is.

(3) Surroundschakelaar

Door op deze schakelaar te drukken wordt de SURROUND uitgang aan de achterkant van het apparaat ingeschakeld.

(4) BALANCE-regelaar

Met deze regelaar wordt de onderlinge verhouding van het volume tussen het linker en het rechter luidsprekerkanaal ingesteld.

In de middenpositie wordt het geluid door beide luidsprekers met hetzelfde volume uitgegeven.

Met de klok mee draaien verlaagt het volume van de linker luidspreker. Tegen de klok in draaien verlaagt het volume van de rechter luidspreker.

(5) Volumeregelaar (VOLUME)

Met deze regelaar wordt het volume ingesteld.

Draai de knop met de klok mee om het volume te verhogen. Draaien tegen de klok in verlaagt het volume.

(6) Basregelaar (BASS)

Met de basregelaar wordt de intensiteit van de basweergave beïnvloed.

Wordt de regelaar met de klok mee gedraaid, dan wordt de basweergave versterkt. Wordt de regelaar tegen de klok in gedraaid, dan wordt de basweergave verzwakt.

(7) Hoogteregelaar (TREBLE)

Met de hoogteregelaar wordt de intensiteit van de weergave van de hoge tonen beïnvloed.

Wordt de regelaar tegen de klok in gedraaid, dan wordt de weergave van de hoge tonen versterkt. Wordt de regelaar tegen de klok in gedraaid, dan wordt de weergave van de hoge tonen verzwakt.

(8) Ingangskeuzeschakelaar

Met deze draaischakelaar kiest u de ingang (de signaalbron) uit. Er kan tussen de ingangen CD, TUNER en AUX worden gekozen.

(9) Cinchingang AUX

Sluit hier de cinchuitgangsbussen van een cassetterecorder, videorecorder, satellietontvanger etc. aan.

(10) Cinchingang TUNER

Sluit hier de cinchuitgangsbussen van het radioapparaat aan.

(11) Cinchingang CD

Sluit hier de cinchuitgangsbussen van de CD-speler aan.

(12) Effect-luidsprekeruitgang SURROUND

Op deze effectuitgang wordt bij gedrukte SURROUND-schakelaar (3) een mono-luidsprekersignaal uitge- geven. Hier kunnen extra, passieve luidsprekers worden aangesloten. Deze luidsprekers kunnen als ach- terste luidsprekers worden gebruikt, om een beter ruimtelijk effect in de weergave te bereiken.

Het binnenste contact van de cinchbus is de positieve, het buitenste contact de negatieve luidspreker - aansluiting.

(13) Luidsprekeruitgang SPEAKER

Aan deze klemmen worden de luidsprekers aangesloten.

(14) Netaansluiting

Hier wordt het netsnoer ingeplugd.

(15) Zekeringhouder

Hier bevindt zich de zekering van de versterker.

Voor het vervangen van de zekering moet de netstekker uit het netstopcontact worden getrokken en de zekeringhouder met een kruiskopschroevendraaier geopend worden.

6. Opstellen

Let bij de keuze van de opstelplaats op de ruimtelijke omstandigheden, zoals de positie van het dichtstbij-zijnde stopcontact etc. Neem bij de keuze van de opstelplaats ook in acht, dat direct zonlicht, vibraties, stof, hitte, koude en vochtigheid vermeden moeten worden. Er mogen zich geen sterke transformatoren of motoren in de buurt van het apparaat bevinden.

Gebruik de versterker uitsluitend op een stabiele, horizontale ondergrond. Rondom de versterker moet voldoende luchtcirculatie mogelijk zijn, om de ontstane warmte af te kunnen voeren. Plaats de versterker daarom alleen op gladde oppervlakken, niet op tapijten etc. Dek de ventilatiesleuven van de behuizing niet af.

Het niet opvolgen van deze instructies kan leiden tot beschadiging van het apparaat.

Boor voor het bevestigen van het apparaat niet in de behuizing en plaats geen extra schroeven. Hierdoor wordt het apparaat beschadigd.

Omwille van de verschillende soorten lak en politoer die bij meubels gebruikt worden kan het niet uitgesloten worden, dat de voetjes van het apparaat door een chemische reactie zichtbare resten op meubels achterlaten. U mag het apparaat daarom nooit zonder passende bescherming op waardevolle meubeloppervlakken plaatsen.

7. Aansluiting

Zorg er voor, dat vóór het aansluiten van het apparaat de netstekker uitgetrokken en de volumeregelaar op minimum gedraaid is (linker aanslag). Schakel vóór de aansluiting van het apparaat alle andere apparaten die met de versterker verbonden zullen worden uit.

a) Aansluiten van de cinchingangen

Gebruik voor de aansluiting van de cinchingangen alleen hiervoor geschikte en afgeschermde cinchkabels. Bij het gebruik van andere kabels kunnen storingen optreden. Om vervormingen of onjuiste aanpassingen te voorkomen, die tot beschadiging van het apparaat kunnen leiden, mogen op de ingangen van de versterker alleen bronnen met een cinchuitgang aangesloten worden.

Op de stereo-cinchingangen van de versterker kunnen apparaten met LINE uitgangsniveau b.v. een CD-speler of cassettedeck etc. aangesloten worden.

De ingangen zijn niet geschikt voor het directe aansluiten van een platenspeler. In dit geval moet een compensatievoorversterker worden voorgeschakeld.

De witte cinchbus van de versterker wordt met de linker cinchuitgang van de betreffende aanstuurbron (b.v. CD-speler) verbonden.

De rode cinchbus van de versterker wordt met de rechter cinchuitgang van de betreffende aanstuurbron (b.v. CD-speler) verbonden.

Cinchingang AUX (9)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van een cassetterecorder, videorecorder, satellietontvanger etc. aan.

Cinchingang TUNER (10)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van het radioapparaat aan.

Cinchingang CD (11)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van de CD-speler aan.

b) Aansluiting van de luidsprekeruitgangen

De bekabeling naar de luidsprekers toe moet telkens tweaderig worden uitgevoerd. Isoleer alle verbindingspunten. Let op, dat kabels niet door scherpe kanten beschadigd kunnen worden. Gebruik alleen luidsprekers met voldoende belastingscapaciteit (zie "Technische gegevens").

Verbind de luidsprekers rechtstreeks met de versterker.

Gebruik geen adapters voor koptelefoons of verdeeldozen. Neem in geval van twijfel contact op met een deskundige.

Let op, dat alle luidsprekers juist gepoold zijn, d.w.z. de plus- en min-markeringen moet overe enkomen.

De versterker werd voor het gebruik aan luidsprekerimpedanties van 4 tot 8 Ohm ontwikkeld. Sluit aan de uitgangen telkens maar één luidsprekerbox aan.

Werden aan de surrounduitgangen (12) van de versterker luidsprekers aangesloten, dan is het noodzakelijk, dat de minimale impedantie van de luidsprekers aan de SPEAKER klemmen (13) per stuk 8 Ohm bedraagt.

- De luidsprekerklemmen gaan open, wanneer u op het rode resp. zwarte plastic vlak drukt. Steek nu de afgestripte luidsprekerkabel in de opening en laat het plastic vlak weer los. De luidsprekerkabel is vast-geklemd en een zeker contact is gegarandeerd.

Sluit het luidsprekerpaar aan de met SPEAKER (13) gemarkeerde klemmen aan.

• Verbind de (+)-pool van de linker luidspreker met de rode luidsprekerklem gemarkeerd met "L+".
• Verbind de (-)-pool van de linker luidspreker met de zwarte luidsprekerklem gemarkeerd met "L-".
• Verbind de (+)-pool van de rechter luidspreker met de rode luidsprekerklem gemarkeerd met "R+".
• Verbind de (-)-pool van de rechter luidspreker met de zwarte luidsprekerklem gemarkeerd met "R-".

Effect-luidsprekeruitgang SURROUND (12)

Op deze uitgang wordt bij gedrukte SURROUND-schakelaar (3) een mono-luidspreker-surroundsignaal (effectsignaal) uitgegeven. Hier kunnen extra, passieve luidsprekers worden aangesloten. Deze luidsprekers kunnen als achterste luidsprekers worden gebruikt, om een beter ruimtelijk effect in de weergave te bereiken.

De witte cinchbus van de versterker wordt met de linker, achterste luidspreker verbonden.

De rode cinchbus van de versterker wordt met de rechter, achterste luidspreker verbonden.

De achterste luidsprekers zijn intern in de versterker in serie geschakeld.

e, de surround-uitgangen functioneren alleen dan, wanneer beide achterste luidspre kers aangesloten zijn.

De minimale impedantie van de achterste luidsprekers bedraagt 4 Ohm per luidspreker. De minimale impedantie van de voorste luidsprekers aan de klemmen (13), moet bij surroundbedrijf 8 Ohm per luidspreker bedragen.

Op de achterste luidsprekers wordt een effectsignaal uitgegeven, dat zich voor wat betreft vo lume en klank sterk van het „normale” luidsprekersignaal onderscheidt. Het surroundeffect is van het stereo-ingangssignaal van de versterker afhankelijk.

Bezetting van de cinchbussen:

c) Aansluiting van de netverzorging

De netschakelaar van de versterker moet uitgeschakeld zijn.

pcontact moet gemakkelijk bereikbaar zijn zodat het apparaat in geval van storingen snel en zonder gevaren van de netspanning kan worden gescheiden.

• Verbind de stekker van het netsnoer met de netaansluiting (14) van het apparaat.
• Steek de netstekker van het netsnoer in een stopcontact van het openbare stroomnet.

8. Ingebruikneming

Let a.u.b. op, dat klankregelaars die sterk opengedraaid zijn, al bij gemiddelde volumes een zeer hoog vermogensafgifte van de versterker noodzakelijk maken en deze zeer eenvoudig kunnen oversturen. Dit is hoorbaar door vervormingen, die gevaarlijk zijn voor de luidsprekers.

Let bij hoge volumes en/of ver opengedraaide klankregelaars daarom op vervormingen en draai in deze gevallen altijd direct het volume resp. de klankregelaar terug, om een beschadiging van de luidsprekers te vermijden.

• Controleer nogmaals of alle aansluitingen correct uitgevoerd zijn.
• Zet de volumeregelaar (5) in de positie "MIN" (linker aanslag).
• Schakel de aanstuurbronnen, zoals b.v. CD-speler, cassettedeck, etc. in.
• Schakel nu de versterker met de netschakelaar (1) in. De bedrijfsindicator (2) brandt.
• Kies nu met de ingangskeuzeschakelaar (8) de gewenste ingangsbron (b.v. CD-speler).
• Draai de volumeregelaar (5) met de klok mee, tot dat het gewenste volume bereikt is.
• Met de klankregelaars (6) kunt u de klank veranderen.
• Om de versterker uit te schakelen draait u de volumeregelaar (5) weer in de positie "MIN" (linker aans - lag) en vervolgens de versterker met de netschakelaar (1) uit.

Houd deze volgorde aan. Door de in- en uitschakeling in een andere volgorde uit te voeren, kunnen de luidsprekers of de versterker beschadigd raken.

9. Instandhouding

• Steek de netstekker nooit direct in een stopcontact als het apparaat van een koude in een warme ruimte is gebracht. Het condensatiewater dat hierbij gevormd wordt, kan in bepaalde gevallen het apparaat kapot maken.
  Laat het apparaat eerst op kamertemperatuur komen, vóórdat u de stekker in het stopcontact steekt. Wacht tot het condensatiewater verdampt is.
• Trek de stekker nooit aan het snoer uit het stopcontact, maar alleen aan de stekker zelf.
• Haal de stekker uit het stopcontact wanneer u het apparaat langere tijd niet gebruikt.
• Haal om veiligheidsredenen bij onweer eveneens steeds de stekker uit het stopcontact.
• U mag muziek niet gedurende langere tijd met overmatige geluidssterkte beluisteren. Hierdoor kan het gehoor beschadigd worden.

10. Onderhoud

Controleer regelmatig de technische veiligheid van de versterker, b.v. op beschadigingen aan de netkabel en de behuizing.

Kan men ervan uitgaan, dat een gevaarloze werking niet meer mogelijk is, zet het apparaat dan uit en beveilig het tegen onbedoeld gebruik. Neem de stekker uit het stopcontact!

Men kan ervan uitgaan dat een gevaarloze werking niet meer mogelijk is:

• als het apparaat of het netsnoer zichtbaar beschadigd is
• het apparaat niet meer functioneert
• het apparaat gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of
  • na zware transportbelastingen

Vóórdat u de versterker reinigt of onderhoudt, dient rekening te worden gehouden met de volgende veiligheidsvoorschriften:

Bij het openen van deksels of het verwijderen van onderdelen kunnen elementen worden blootgelegd die onder spanning staan.

Daarom moet het apparaat vóór onderhoud of reparatie losgekoppeld worden van alle span ningsbronnen.

Condensatoren in het product kunnen nog onder spanning staan, zelfs wanneer het product van alle spanningsbronnen losgekoppeld werd.

Het product mag alleen door een vakman gerepareerd worden die vertrouwd is met de daaraan verbonden gevaren en de daarvoor geldende voorschriften.

Is het vervangen van een zekering noodzakelijk, let dan op, dat alleen zekeringen van het aangegeven type en de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens).

Het repareren van zekeringen of het overbruggen van de veiligheidsschakelaar is niet toegestaan.

• Schakel de versterker en alle aangesloten apparatuur uit.
• Haal de stekker uit het stopcontact.
• Open de zekeringhouder (15) met behulp van een schroevendraaier door tegen de klok in te draaien.
• Vervang de defecte zekering door een nieuwe zekering van hetzelfde type.
• Schroef de zekeringhouder weer dicht.

Reiniging

De buitenkant van het apparaat mag alleen met een zachte, droge doek of kwast worden gereinigd. Gebruik in geen geval agressieve reinigingsmiddelen of chemische oplossingen, omdat dit de behuizing aantast of de werking nadelig zou kunnen beïnvloeden.

11. Verwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil!

Alschet product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

12. Verhelpen van storingen

U heeft met deze mini-versterker een product aangeschaft, dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven, hoe eventuele storingen verholpen kunnen worden:

Neem altijd de veiligheidsinstructies in acht!

Er is geen geluid hoorbaar:

• Een apparaat in de weergaveketting is niet ingeschakeld.
• Bij de versterker werd een verkeerde ingang geselecteerd.
• De volumeregelaar (5) staat op minimum.
• De zekering van de versterker is defect.

Een kanaal werkt niet:

• Er is een cinchkabel van het bronapparaat (b.v. bij de cassetterecorder) of de versterkeringang (9-11) los geraakt.
• Bij de versterker werd de balansregelaar (4) verdraaid.
• Een luidsprekerkabel is uit de luidsprekerklemmen los geraakt.

Er treedt brom op:

• De ingang van de versterker werd met een te hoog signaal aangestuurd.
• Het volume is te hoog ingesteld, de luidsprekers vervormen.
• De klankregelaars voor bas en hoge tonen zijn te ver open gedraaid.

Bij de weergave is geen basaandeel te horen:

• Een luidspreker is verkeerd gepoold aangesloten.
• De basregelaar (6) van de versterker staat op minimum.

Bij de weergave is geen hoge tonen-aandeel te horen:

- De regelaar voor de hoge tonen (7) van de versterker staat op minimum.

Andere dan genoemde reparaties mogen alleen door een bevoegde vakman worden gedaan.

Bedrijfsspanning: 230 V/50 Hz

Opgenomen vermogen: 50 W

Zekering: 250 V/1 A traag (5 x 20 mm)

Ingangsgevoeligheid: 250 mV/1kHz

Uitgangsvermogen:.... Front 2 x 12 W bij 4 Ohm

2 x 10 W bij 8 ohm

Surround 2 x 5 W bij 4 ohm

Vervormingsfactor: .... <0,1 %

Frequentiekarakteristiek: 20 - 20000 Hz

S/N-verhouding: ....>70 dB(A)

Kanaalscheiding: 60 dB

Klankregelaars: Bas +/-10 dB/100 Hz

Treble +/-10 dB/10 kHz

Bedrijfstemperatuurbereik: +10-+50 °C

Rel. luchtvochtigheid: .... <90 % (niet condenserend)

(D) Impressum

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
