GEBRUIKSAANWIJZING E-SA9M Renkforce

100% Recycling Papier. Chloorvrij gebleekt.

Deze gebruiksaarwijzing is een publicatie van de finna Conrad Electronic SE, Klaus-Conrad-Slr. 1. D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van weke aard dan ook, bijvoorbeeld tockopie, microverfilmig of de registratie in elektronische gagevenceverworkingsapparatuur, vereisen de schriftelijke toastomming van de uitgever. Nadruk, ook van uitressels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wiziging van techniek en utrustin voorbehouden.

Verklaring van symbolen 64

Veiligheidsinstructies 65

Opstelling 67

Aansluitings- en bedieningselementen 68

Aansluiten 70

Aansluiten van de cinchingangen 70

Aansluiting van de luidsprekeruitgangen 71

Aansluiting van de voedingsspanning 72

Bediening 74

In- en uitschakelen 74

Algemene functies 74

Gebruik met externe apparaten 75

Bedrijf met de ingebouwde MP3-speler 75

Gebruik 77

Onderhoud 77

Vervangen van de batterij van de afstandsbediening 78

Reiniging 78

Vervangen van zekeringen 79

Verwijdering 79

Verhelpen van storingen 80

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

Voorgeschreven gebruik

Het gebruiksgebied van de mini-versterker omvat het gebruik in muziekinstallaties in het privé-bereik.

Het apparaat dient voor het versterken van laag-niveau audiosignalen en voor het weergeven van MP3-muzieksignalen, die aanwezig zijn op USB-geheugenmedia of SD/MMC-geheugenkaarten.

De mini-versterker wordt hierbij tussen de te versterkende signaalbron en de luidspreker geschakeld.

Dit product is alleen goedgekeurd voor aansluiting op 230 Volt-/50 Hz wisselspanning. Het product mag uitsluitend in gesloten ruimten worden gebruikt, dus niet in de open lucht. Contact met vocht, bijv. in de badkamer, moet absoluut worden voorkomen.

Een ander gebruik dan hier beschreven heeft de beschadiging van het product tot gevolg. Dit is bovendien met gevaren verbonden zoals b.v. kortsluiting, brand, elektrische schokken, enz. Het volledige product mag niet aangepast of omgebouwd worden en de behuizing mag niet geopend worden.

De veiligheidsvoorschriften dienen absoluut in acht te worden genomen.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op.

Verklaring van symbolen

Een bliksemschicht in een driehoek waarschuwt voor onbeschermde spanningvoerende delen resp. elementen binnen in de behuizing of voor contactgevaarlijke aansluitpunten. Aanraking van deze elementen resp. aansluitpunten kan levensgevaarlijk zijn.

Leidingen die op dergelijke punten worden aangesloten, mogen alleen door een vakman worden aangesloten of er moeten leidingen worden gebruikt die volledig aansluitklaar zijn.

In het apparaat bevinden zich geen onderdelen die door de gebruiker moeten worden onderhouden. Het apparaat mag daarom nooit worden geopend.

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen.

Het "hand"-symbool staat voor speciale tips en bedieningsinstructies.

Elke schade, die het gevolg is van het niet naleven van deze handleiding leidt tot varvallen van de aansprakelijkheid/garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk! In dergelijke gevallen vervalt elke aanspraak op garantie!

Geachte klant, de volgende veiligheids- en gevarenvoorschriften hebben niet alleen de bescherming van het product, maar ook de bescherming van uw gezondheid tot doel. Lees de volgende punten zorgvuldig door:

• O m veiligheids - en keurings redenen ( C product niet toegestaan.
• Alle personen, die het apparaat bedie moeten hiervoor opgeleid en voldoende gekwalificeerd zijn en deze gebruiksaanwijzing opvolgen.
• Het apparaat is gebouwd volgens Veili alleen een reglementair stopcontact (230V\~/50Hz) van het openbare lichtnet worden gebruikt.
• Zorg voor een correcte ingebruiknemin in acht.
• Zorg dat bij het opstellen van het pro wordt beschadigd.
• Wanneer de versterker of het netsnoer Schakel eerst de betreffende wandcontactdoos stroomloos (bijv. via de bijbehorende veiligheidsschakelaar) en trek daarna de netstekker voorzichtig uit de wandcontactdoos. Gebruik het product hierna niet meer, maar breng het naar een elektrotechnisch bedrijf.
• Houd het product buiten bereik van ki inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden.
• U mag geen potten met vloeistoffen (b het product plaatsen. Vloeistoffen kunnen in de behuizing dringen en daarbij afbreuk doen aan de elektrische veiligheid. Bovendien bestaat het gevaar van brand of een elektrische schok; levensgevaarlijk! Schakel in dit geval de bijbehorende wandcontactdoos stroomvrij (bijv. veiligheidsschakelaar uitschakelen) en trek vervolgens de netstekker uit de contactdoos. Maak alle kabels los van het apparaat. Het product mag daarna niet meer worden gebruikt, breng het naar een elektrotechnisch bedrijf.
• Raak de netstekker van de versterker van een elektrische schok; levensgevaarlijk.

• Let tijdens het gebruik op voldoende niet met tijdschriften, dekens, gordijnen, enz. Houd een minimale afstand van ca. 15cm aan tot andere voorwerpen.
• Stel het apparaat niet bloot aan hog mechanische belastingen.
• Zet geen brandende voorwerpen, zoal
• Raadpleeg een vakman wanneer u twi apparaat.
• Het apparaat mag nooit zonder toezi
• Gebruik het product uitsluitend in e
  • Laat verpakkingsmateriaal niet achte
• Neem ook de veiligheidsvoorschrifte in acht.
• Neem ook de veiligheidsinstructies op het apparaat worden aangesloten.
• Indien u vragen heeft over de correct gebruiksaanwijzing geen oplossing voor kunt vinden, neem dan contact op met onze technische helpdesk of met een vakman.

Opstelling

J _r RENKFORCE

Houd bij het neerzetten van het apparaat rekening met de omgeving, bijv. de plaats van de dichtstbijzijnde contactdoos, enz. Let bij het plaatsen van het apparaat op dat blootstelling aan direct zonlicht, trillingen, stof, hitte, kou en vocht moet worden voorkomen. Er mogen zich geen sterke transformatoren of motoren in de nabijheid van het apparaat bevinden.

Gebruik de versterker uitsluitend op een stabiele, horizontale ondergrond. Rondom de versterker moet voldoende luchtcirculatie mogelijk zijn, om de ontstane warmte af te kunnen voeren.

Plaats de versterker daarom alleen op gladde oppervlakken, niet op tapijten etc. Dek de ventilatiesleuven van de behuizing niet af.

Het niet opvolgen van deze instructies kan leiden tot beschadiging van het apparaat.

Boor voor het bevestigen van het apparaat niet in de behuizing en gebruik geen extra schroeven. Hierdoor wordt het apparaat beschadigd.

Vanwege de verschillende soorten lak en politoer die bij meubels gebruikt worden, kan het niet uitgesloten worden, dat de voetjes van het apparaat door een chemische reactie zichtbare resten op meubels achterlaten. Het apparaat dient daarom niet zonder geschikte bescherming op kostbare meubeloppervlakken te worden geplaatst.

Aansluit- en bedieningselementen

J _r RENKFORCE

(1) Bedrijfsindicatie

(2) Netschakelaar POWER

(3) IR-ontvanger

(4) Toets

(5) Display

(6) Toets

(7) SD-/MMC-kaartslot

(8) USB-aansluiting

(9) Ingangskeuzeschakelaar

(10) Schakelaar SURROUND

(11) Toets

(12) Regelaar BALANCE

(13) Regelaar BASS

(14) Toets

(15) Regelaar TREBLE

(16) Volumeregelaar VOLUME

(17) Cinch-ingang AUX

(18) Cinch-ingang TUNER

(19) Cinch-ingang CD

(20) Effect-luidsprekeruitgang SURROUND

(21) Luidsprekeruitgang SPEAKER

(22) Netsnoer

(23) Zekeringhouder FUSE

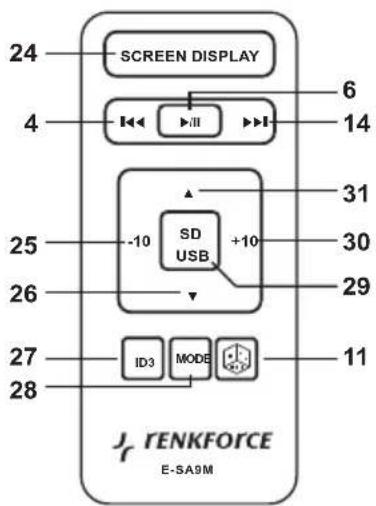

(24) Toets SCREEN DISPLAY

(25) Toets -10

(26) Toets ▼

(27) Toets ID3

(28) Toets MODE

(29) Toets USB/SD

(30) Toets +10

(31) Toets ▲

Zorg er voor, dat vóór het aansluiten van het apparaat de netstekker uitgetrokken en de volumeregelaar VOLUME (16) op minimum gedraaid is (linker aanslag). Schakel vóór de aansluiting van het apparaat alle andere apparaten die met de versterker verbonden zullen worden uit.

Aansluiten van de cinchingangen

Gebruik voor de aansluiting van de cinchingangen alleen hiervoor geschikte en afgeschermde cinchkabels. Bij gebruik van andere kabels kunnen zich storingen voordoen. Om vervormingen of onjuiste aanpassingen te voorkomen, die tot beschadiging van het apparaat kunnen leiden, mogen op de ingangen van de versterker alleen bronnen met een cinchuitgang aangesloten worden.

Op de stereo-cinchingangen van de versterker kunnen apparaten met LINE uitgangsniveau b.v. een CD-speler of cassettedeck etc. aangesloten worden.

De ingangen zijn niet geschikt voor het directe aansluiten van een platenspeler. In dit geval moet een compensatievoorversterker worden voorgeschakeld.

De witte cinchbus van de versterker wordt met de linker cinchuitgang van de betreffende aanstuurbron (b.v. CD-speler) verbonden.

De rode cinchbus van de versterker wordt met de rechter cinchuitgang van de betreffende aanstuurbron (b.v. CD-speler) verbonden.

Cinchingang AUX (17)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van een cassetterecorder, videorecorder, satellietontvanger etc. aan.

Cinchingang TUNER (18)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van het radioapparaat aan.

Cinchingang CD (19)

Sluit aan deze aansluitingen de audio-cinchuitgangsbussen van de CD-speler aan.

Aansluiting van de luidsprekeruitgangen

De bedrading naar de luidsprekers moet steeds tweaderig worden uitgevoerd. Isoleer alle aansluitpunten. Zorg dat snoeren niet door scherpe randen kunnen worden beschadigd. Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de technische gegevens).

Verbind de luidsprekers rechtstreeks met de versterker.

Gebruik geen koptelefoonadapters of verdelerboxen. Neem in geval van twijfel contact op met een deskundige.

Zorg dat alle luidsprekers volgens de juiste polariteit zijn aangesloten, dus de plus- en mintekens moeten overeenstemmen!

De versterker is ontwikkeld voor gebruik met luidsprekerimpedanties van minstens 8 ohm. Sluit op de uitgangen steeds één luidsprekerbox aan.

- De luidsprekerklemmen gaan open, luidsprekerkabel in de opening en laat het plastic vlak weer los. De luidsprekerkabel is vastgeklemd en een zeker contact is gegarandeerd.

Sluit het luidsprekerpaar aan op de luidsprekeruitgang SPEAKER (21).

• Verbind de (+) - pool van de linke i
• Verbind de (-) - pool van de linker
• Verbind de (+) - pool van de recht
• Verbind de (-) - pool van de recht

Effect-luidsprekeruitgang SURROUND (20)

Op deze uitgang wordt bij ingedrukte SURROUND-schakelaar (10) een mono-luidspreker surroundsignaal (effectsignaal) uitgegeven.

Hier kunnen extra, passieve luidsprekers worden aangesloten. Deze luidsprekers kunnen als achterste luidsprekers worden gebruikt, om een beter ruimtelijk effect in de weergave te bereiken.

De witte cinchbus van de versterker wordt met de linker, achterste luidspreker verbonden.

De rode cinchbus van de versterker wordt met de rechter, achterste luidspreker verbonden.

De achterste luidsprekers zijn intern in de versterker in serie geschakeld.

Let op, de surround-uitgangen functioneren alleen dan, wanneer beide achterste luidsprekers aangesloten zijn.

De minimale impedantie van de achterste luidsprekers bedraagt 4 Ohm per luidspreker.

Op de achterste luidsprekers wordt een effectsignaal uitgegeven, dat zich voor wat betreft volume en klank sterk van het "normale" luidsprekersignaal onderscheidt. Het surroundeffect is van het stereo-ingangssignaal van de versterker afhankelijk.

Bezetting van de cinchbussen:

Aansluiting van de voedingsspanning

De netschakelaar POWER (2) van de versterker moet uitgeschakeld zijn.

- Steek de netstekker van de vers

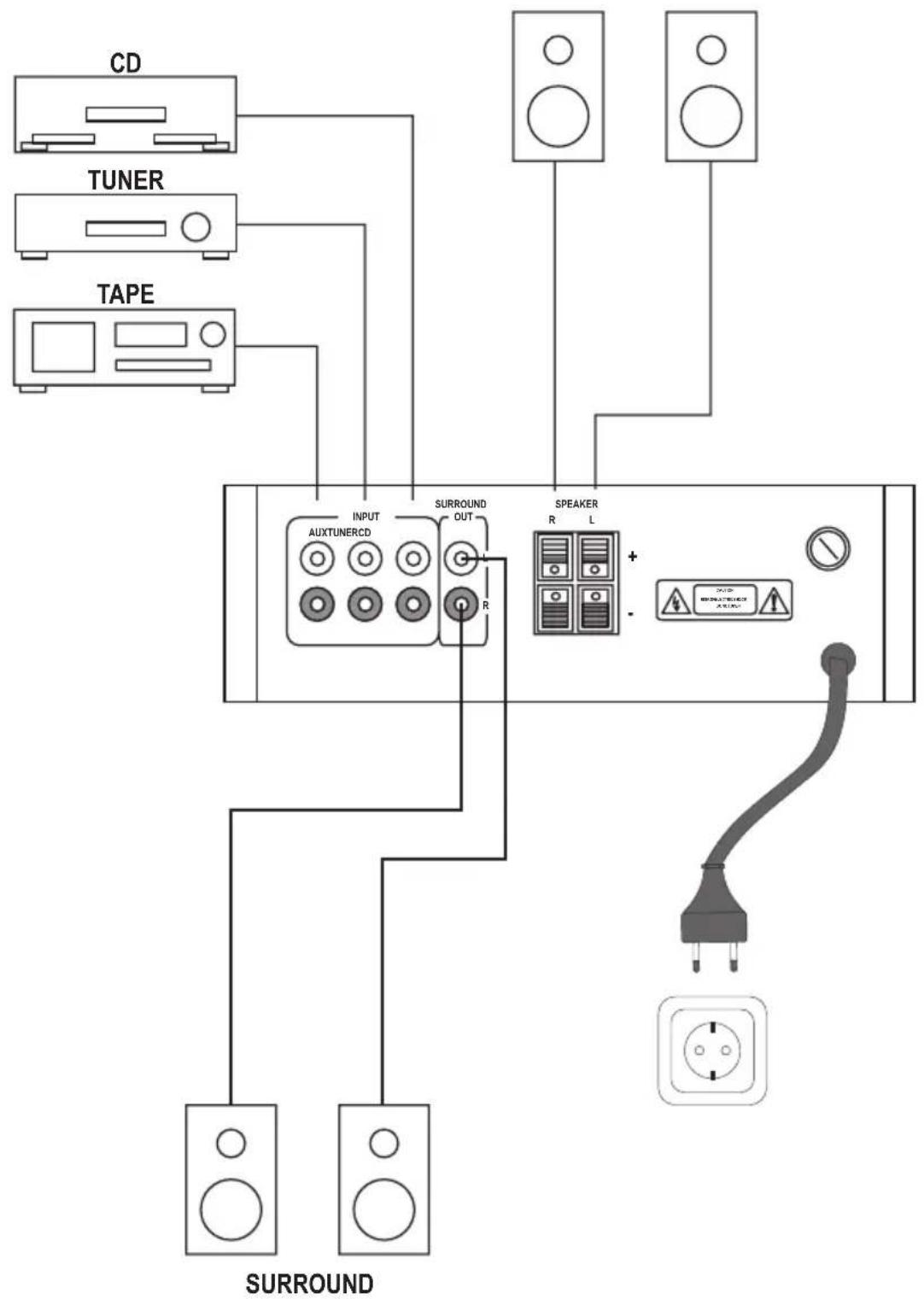

Voorbeeld van aansluiting:

Let a.u.b. op, dat klankregelaars die sterk opengedraaid zijn, al bij gemiddelde volumes een zeer hoog vermogensafgifte van de versterker noodzakelijk maken en deze zeer eenvoudig kunnen oversturen. Dit komt tot uiting in vervormingen die schadelijk zijn voor de luidsprekers.

Let bij hogere volumes en/of ver opengedraaide klankregelaars daarom of er vervormingen ontstaan en draai in dit geval direct de volume- of klankregelaar terug om beschadiging van de luidsprekers te voorkomen.

In- en uitschakelen

• Controleer nogmaals of allie aan
• Z e t d e v o l u m e r e g e l a a r V O L U M E (
• Schakel de versterker met de sc
• De bedrijfs indicator (1) brandt
• O m de versterker u it te schakel
  aanslag) en schakelt u vervolgens de versterker met de netschakelaar POWER (2) uit.

Houd deze volgorde aan. Door de in- en uitschakeling in een andere volgorde uit te voeren, kunnen de luidsprekers of de versterker beschadigd raken.

Algemene functies

• Dra a i de v o l u m e k n o p V O L U M E (16

- St e l m e t d e r e g e l a a r B A L A N C E (

In de middenpositie wordt het geluid door beide luidsprekers met hetzelfde volume uitgegeven. Met de klok mee draaien verlaagt het volume van de linker luidspreker. Tegen de klok in draaien verlaagt het volume van de rechter luidspreker.

Wordt de regelaar met de klok mee gedraaid, dan wordt de basweergave versterkt. Wordt de regelaar tegen de klok in gedraaid, dan wordt de basweergave verzwakt.

- St e l m e t d e r e g e l a a r T R E B L E (1

Wordt de regelaar in uurwerkwijzerzin gedraaid, dan wordt de weergave van de hoge tonen versterkt. Wordt de regelaar tegen de klok in gedraaid, dan wordt de weergave van de hoge tonen verzwakt.

- De to e ts SCREEN DISPLAY (24) o

J _r RENKFORCE

- Met de schakelaar SURROUND (10) wordt de SURROUND-uitgang aan de achterzijde van het apparaat ingeschakeld.

Bij gedrukte schakelaar (positie "ON") is de surround-luidspreker ingeschakeld. Is de schakelaar niet ingedrukt (stand "OFF"), dan is het apparaat uitgeschakeld.

- Indien u het toestel met de afstandsbediening bedient, richt u deze steeds op de IR-ontvanger (3) en let u er op dat zich tussen de afstandsbediening en de IR-ontvanger (3) geen hindernissen bevinden, die de overdracht van de commando's kunnen beïnvloeden.

Gebruik met externe apparaten

• Schakel de aanstuurbronnen, zoals b.v. CD-speler, cassettedeck, etc. in.

• Kies nu met de ingangskeuzeschakelaar (9) de gewenste ingangsbron (b.v. CD-speler).

• Start indien nodig de weergave v

Bedrijf met de ingebouwde MP3-speler

Druk aub niet te snel na elkaar op de toetsen van de MP3-sturing. Het apparaat heeft enige tijd nodig, om de informatie van de opslagmedia in te lezen en weer te geven resp. om commando's uit te voeren.

Indien het toestel niet onmiddellijk reageert op de invoer gaat het niet om een fout, maar betekent dit dat er nog informatie wordt opgevraagd bij het opslagmedium.

• Draai de i n g a n g s k e u z e s c h a k e l a a r

- Steek een SD- resp. een MMC-kaart in de SD/MMC-kaartlezer (7) of een USB-opslagmedium in de USB-aansluiting (8).

• De inhoud van het opslag medium w

Steeds wordt het laatst ingestoken medium geactiveerd.

- Indien er zowel een geheugenkaart als een USB-medium geplaatst zijn, kan met de toets SD/USB (29) op de afstandsbediening worden omgeschakeld tussen de beide interfaces.

- D r u k ▶/■ p(6), om deeweergave de starten. Druk nogmaals op de toets, om de weergave te onderbreken.

- Druk op de toets ▲ (31), om de volgende map op het geheugenmedium te kiezen. De weergave start met het eerste track van de geselecteerde map.

- Druk op de toets ▼ (26), om de volgende map op het geheugenmedium te kiezen. De weergave start met het eerste track van de geselecteerde map.

• D r u k ▶▶▶▶(1)▶om het volgendedrack op het geheugenmedium te kiezen.
• Druk (b) een naar het begin van het actuele track te springen. Druk nogmaals op de toets om het vorige track op het opslagmedium te kiezen.
• D r u k o p d e t o e t s + 1 0 (30) o m 1 0
• D r u k o p d e t o e t s - 1 0 (25) o m 1 0
• Met de to e ts ID 3 (27) kunt u de

(5) zichtbaar maken:

FILE: Naam van het bestand op de datadrager

FOLDER: Naam van de map op de datadrager

TITLE: Naam van de song

ARTIST: Artiest

ALBUM: Naam album

Normale weergave: Map-/track- en tijdweergave

FILE SCAN: elke song wordt kort weergegeven

REPEAT SCAN OFF: normale weergave

- Met de toets 📁 (11) kunt u de toevallige songkeuze activeren. Bij ingeschakelde toevalsweergave selecteert het apparaat de volgorde van weergave willekeurig uit:

RANDOM ON: Toevalsweergave ingeschakeld

RANDOM OFF: Toevalsweergave uitgeschakeld

Vanwege de grote verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan niet gegarandeerd worden, dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zijn.

USB-harde schijven kunnen niet op dit apparaat worden aangesloten.

SD/MMC-kaarten met een capaciteit van meer dan 2GB en SDHC-kaarten worden niet ondersteund.

De media moeten FAT 32 geformatteerd zijn.

Gebruik

J RENKFORCE

• Steek de netstekker nooit direct gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen.
  Laat het apparaat eerst op kamertemperatuur komen, voordat u de stekker in de contactdoos steekt. Wacht tot al het condenswater is verdampt.
• Treknooit aan het netsnoer om daarvoor bestemde greepvlakken om deze uit de contactdoos te verwijderen.
• Neem de netstekker uit het stopc
• Neem bij on weer de netstekker al
• Het wordt af geraden gedurende e e kan het gehoor beschadigd raken.

Onderhoud

Controleer regelmatig de technische veiligheid van de versterker, b.v. op beschadigingen aan de netkabel en de behuizing.

Wanneer kan worden aangenomen dat een veilig gebruik niet meer mogelijk is, mag het apparaat niet meer worden gebruikt en moet het worden beveiligd tegen onbedoeld gebruik. Neem de stekker uit de contactdoos!

Er is wellicht sprake van onveilig gebruik als:

• het apparaat of het netsnoer zich
• h e t a p p a r a a t niet m e e r f u n c t i o n e
• h e t a p p a r a a t g e d u r e n d e l a n g e r e t
• h e t a p p a r a a t t i j d e n s t r a n s p o r t t e

Vóórdat u de versterker reinigt of onderhoudt, dient rekening te worden gehouden met de volgende veiligheidsvoorschriften:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat kunnen spanningvoerende delen vrij komen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend plaatsvinden door een technicus die vertrouwd is met de risico's resp. toepasselijke voorschriften.

Vervangen van de batterij van de afstandsbediening

Verwijder de batterij indien het apparaat langere tijd niet wordt gebruikt.

Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken. Draag daarom in dit geval beschermende handschoenen.

Let erop dat de batterij niet wordt kortgesloten of in vuur wordt geworpen. De batterij mag niet worden opgeladen. Er bestaat explosiegevaar.

• W a n n e e r d e a f s t a n d s b e d i e n i n g n nieuwe batterij van hetzelfde type.
• Trek de batterijhouder aan de a
• Verwijder de lege batterij en p polariteit in de batterijhouder worden geplaatst.
• Pl a a t s de b a t t e r i j h o u d e r w e e r i

Reiniging

De buitenkant van het apparaat mag slechts met een zachte, droge doek of kwast worden gereinigd. U mag in geen geval agressieve schoonmaakmiddelen of chemische oplosmiddelen gebruiken daar hierdoor de behuizing aangetast en de werking benadeeld kan worden.

Vervangen van zekeringen

Let bij vervanging van zekeringen op dat uitsluitend zekeringen van het aangegeven type en met de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens).

Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• Schakel de versterker en alle a a
• Haal de stekker uit het stopconta
- Open de zekeringhouder FUSE (23) met behulp van een schroevendraaier door tegen de klok in te draaien.
- Vervang de defecte zekering door een nieuwe zekering van hetzelfde type.
- Schroef de zeker ing houder FUSE (

Verwijdering

Verwijder het onbruikbaar geworden product volgens de geldende wettelijke voorschriften.

Afvoeren van lege batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan!

Op batterijen/accu's die schadelijke stoffen bevatten, vindt u de hiernaast vermelde symbolen. Deze mogen niet via het huisvuil worden verwijderd. De aanduidingen voor de gebruikte zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/accu's kunnen gratis ingeleverd worden bij de verzamelplaatsen van uw gemeente of bij verkooppunten van batterijen en accu's.

U heeft met deze mini-versterker een product aangeschaft, dat volgens de nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik. Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsinstructies in acht!

Er is geen geluid hoorbaar:

• E e n a p p a r a a t i n d e a f s p e e l k e t e n
  • O p d e v e r s t e r k e r i s d e v e r k e e r d
  • D e v o l u m e r e g e l a a r V O L U M E ( 1 6 )
• De z e k e r i n g van de ver ster k e r i

Een kanaal werkt niet:

• E r i s e e n c i n c h k a b e l v a n h e t b r geraakt.
  • Bij de versterker werd de balan
• E e n l u i d s p r e k e r k a b e l i s u i t d e

Er treedt vervorming op:

• De i n g a n g v a n d e v e r s t e r k e r w o r
• Het volume is the hard ingesteld
  • D e r e g e l a a r s B A S S ( 1 3 ) o f T R E B

De weergave vindt plaats zonder basgeluid:

• E e n l u i d s p r e k e r i s v e r k e e r d o m a
  • D e r e g e l a a r B A S S ( 1 3 ) o p d e v e

De weergave vindt plaats zonder hoge tonen:

• De r e g e l a a r T R E B L E (15) op de v e

USB-opslagmedia of SD/MMC-kaarten worden niet herkend:

• H et USB - apparaat resp. de geheug
• Het USB - apparaat resp. de geheug
• Er wordt een USB - apparaat met e e gebruikt).

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.

Technische gegevens

Voedingsspanning: 230V\~/50Hz

Vermogensopname: 65 W

Batterij afstandsbediening: 3V lithium knoopcel CR2032

Zekering: F1AH/250V (5x20mm)

Ingangsgevoeligheid: 400mV

Uitgangsvermogen: Front 2 x 12W bij 8 Ohm

Surround 2 x 6W RMS bij 8 Ohm

Vervormingsfactor: <0,1%

Frequentiebereik: 20-20.000Hz

S/R-verhouding: >70dB(A)

Kanaalscheiding: 40dB

Klankregeling: Bass +/-10dB/100Hz

Treble +/-10dB/10kHz

Afmetingen: 200 x 135 x 65mm

Gewicht: 1,9kg
