GEBRUIKSAANWIJZING TVCC35010 ABUS

NL Gebruikershandleiding

DK Brugerhåndbog

D

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 42.

DK

Oorspronkelijke handleiding in het Duits. Bewaren voor toekomstig gebruik!

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze gebruiksaanwijzing in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en houdt u aan alle aanwijzingen voor gebruik en veiligheid!

Alle genoemde bedrijfsnamen en productaanduidingen zijn merken van de respectieve eigenaren. Alle rechten voorbehouden.

Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Als u desondanks weglatingen of onnauwkeurigheden vaststelt, verzoeken wij u ons hiervan op de hoogte te stellen.

ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor zonder voorgaande mededeling wijzigingen aan te brengen in het product en/of de handleidingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product. Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Belangrijke veiligheidsinstructies

Bij schade die is ontstaan doordat deze gebruikershandleiding niet in acht is genomen, vervalt het recht op garantie. Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Wij kunnen niet aansprakelijk worden gesteld voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen vervalt iedere aanspraak op garantie!

Geachte klant,

De volgende veiligheids- en risico-instructies zijn er niet alleen om uw gezondheid te beschermen, maar ook ter bescherming van het apparaat. Lees de volgende punten a.u.b. zorgvuldig door:

• Het product bevat geen onderdelen waaraan u onderhoud kunt verrichten.
• Zelfs een val van geringe hoogte kan al schade aan het product opleveren.

Vermijd de volgende ongunstige omgevingsfactoren bij werking:

• Natheid of te hoge luchtvochtigheid
• Extreme koude of hitte
• Rechtstreekse straling van zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- Krachtige vibraties
- Sterke magneetvelden, zoals in de buurt van machines of luidsprekers
- De kamera mag niet met open diafragma op de zon worden gericht.

Dit kan leiden tot het niet functioneren van de sensor.

- De camera mag niet op onbestendige oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:

• Laat het verpakkingsmateriaal niet rondslingeren! Plasticfolie, plastic zakken, stukken piepschuim etc. kunnen gevaar voor kinderen opleveren.
• De videobewakingscamera mag vanwege de aanwezigheid van inslikbare kleine onderdelen om veiligheidsredenen niet in kinderhanden terechtkomen.
• Steek geen voorwerpen door de openingen naar de binnenkant van het apparaat.
• Gebruik alleen randapparatuur / accessoires die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Houd u aan de veiligheidsinstructies en handleidingen van de overige aangesloten apparaten.
• Controleer het apparaat voordat u het in gebruik neemt op schade. Als u schade vindt, moet u het apparaat niet in werking stellen!
• Houd u aan de bedrijfsspanning die in de technische gegevens wordt vermeld. Een hogere spanning kan het apparaat vernietigen en kan uw veiligheid in gevaar brengen (elektrische schok).

Controleer bij installatie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Voer bij twijfel de montage, installatie en bedrading niet zelf uit maar laat dit over aan een vakman. Onvakkundige werkzaamheden aan het elektriciteitsnet of de installatie in het huis, kunnen niet alleen voor uzelf maar ook voor anderen gevaar opleveren.

Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden kunnen worden.

Inhoudsopgave

1. GEBRUIK VOLGENS VOORSCHRIFT....43
2. VERKLARING VAN SYMBOLEN 43
3. HET GELEVERDE 43
4. KENMERKEN EN FUNCTIES....43
5. APPARAATBESCHRIJVING....44

5.1 OVERZICHT - TYPENUMMERS 44
5.2 UITPAKKEN 44

1. MONTAGE 44

6.1 DE CAMERA MONTEREN 44
6.2 AANSLUITINGEN....46
6.3 RICHTEN VAN DE CAMERAMODULE....47
6.4 INSTELLING VOOR FOCUS EN ZOOM 47
6.5 INSTELLEN VAN DE IR-LED-INTENSITEIT / CAMERAPARAMETERS....48
6.6 DE DOMEKOEPEL PLAATSEN 48

1. ONDERHOUD EN REINIGING 49

7.1 FUNCTIETEST 49
7.2 REINIGING 49

1. VERWIJDEREN 49

2. TECHNISCHE GEGEVENS .... 50

1. Gebruik volgens voorschrift

De 550 TVL-domecamera is uitgerust met hoogwaardige beeldregistratie. De camera is bedoeld voor videobewaking binnen gebouwen, in samenhang met een registratieapparaat of een bewakingsmonitor.

U vindt een uitgebreide functiebeschrijving in hoofdstuk 4 "Kenmerken en functies".

Het product mag niet vochtig of nat worden. De videobewaking is uitsluitend bedoeld voor gebruik in droge binnenruimtes.

Gebruik op enige andere manier als hiervoor beschreven kan niet alleen tot schade aan het product leiden maar levert ook andere risico's op. Enig ander gebruik voldoet niet aan de voorschriften en leidt tot het vervallen van de garantie resp. waarborg. ledere aansprakelijk wordt in dit geval afgewezen. Dit geldt ook wanneer het product is omgebouwd en/of gewijzigd.

Lees de gebruikshandleiding zorgvuldig en in haar geheel door voordat u het product in gebruik neemt. De gebruikshandleiding bevat belangrijke informatie voor montage en bediening.

2. Verklaring van symbolen

Het symbool met de bliksemschicht in een driehoek wordt gebruikt wanneer gevaar voor de

gezondheid aanwezig is, bijvoorbeeld door een stroomstoot.

Een uitroepteken in een driehoek wijst op belangrijke tips in deze gebruikshandleiding, waaraan u zich dient te houden.

U vindt dit symbool wanneer er bijzondere tips en aanwijzingen voor gebruik worden gegeven.

3. Het geleverde

• 550 TVL-domecamera
- Bevestigingsmateriaal
- DC-2PIN-adapter
- Gebruikshandleiding

4. Kenmerken en functies

• Nieuwe, lichtgevoelige chipset voor duidelijke beeldweergave bij slechte lichtomstandigheden
• Instelbare IR-LED's voor videobewaking bij volledig duister (TVCC35500, TVCC35510)
• Easy Plug-cameramodule en montageplaat voor makkelijke en snelle installatie
• Tweede video-uitgang voor onderhoudsdoeleinden
  • 3-assige camerasteun

5. Apparaatbeschrijving

5.1 Overzicht - typenummers

Modelnummer	TVCC35000	TVCC35010	TVCC35500	TVCC35510
TV-lijnen	550 TVL	550 TVL	550 TVL	550 TVL
Objectief	3,6 mm	2,8~10 mm	3,6 mm	2,8~10 mm
IR - -			√	√
Dag/nacht(draaibaar IR-filter)	--		√ √
Voedingsspanning	12 VDC	12 VDC	12 VDC	12 VDC
Aanzicht cameramodule

5.2 Uitpakken

Behandel de camera tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste de camera controleren. Wanneer u beschadigingen aan het apparaat vaststelt, moet u deze samen met de verpakking retourneren en moet u contact opnemen met de leverancier.

6. Montage

PAS OP!

Tijdens de montage moet de camera van de stroomvoorziening worden losgekoppeld.

6.1 De camera monteren

Opbouwmontage

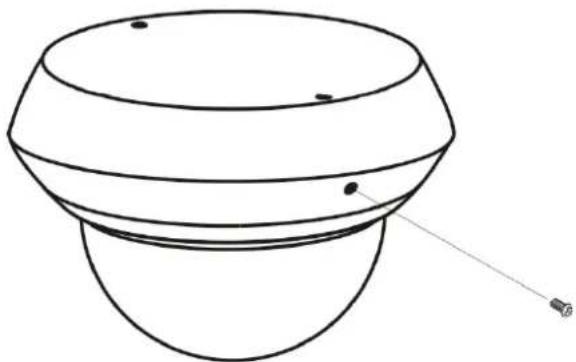

Voordat u de domekoepel verwijdert, moet u de bevestigingsschroef aan de zijkant verwijderen. De domekoepel kan daarna met de koepelring tegen de klok in worden losgeschroefd.

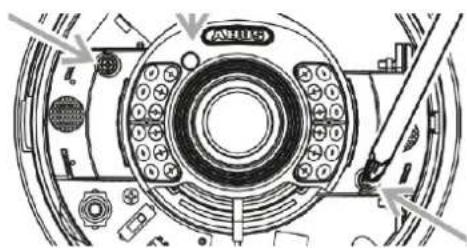

De cameramodule kan bij dit type domecamera worden verwijderd. De module zit met twee bevestigingsschroeven vast. De bodemplaat en de cameramodule zijn met elkaar verbonden via een 15-pens D-sub-stekker/-contact. Verwijder de bevestigingsschroeven en verwijder dan voorzichtig de cameramodule.

Houd de bodemplaat op de beoogde installatieplek, markeer de twee gaten voor de bevestiging op de ondergrond en boor deze gaten. Gebruik de bijgeleverde schroeven en pluggen om de bodemplaat te bevestigen. De kabel kan aan de zijkant of verborgen in het plafond / de wand worden gelegd.

Als u deze analoge binnendome-reeks in een verlaagd plafond wilt inbouwen, kunt u een optionele houder aanschaffen (TVAC31010).

Hiervoor moet u eerst de afdekring scheiden van de bodemplaat. Neem een kleine, platte schroevendraaier en duw deze in elk van de platte openingen aan de achterkant. Druk de schroevendraaier steeds naar binnen (zie afbeelding 1/2/3). De drie bevestigingen gaan los en de ring kan nu worden afgenomen.

Boor nu een gat met een doorsnee van ongeveer 124 mm in de plafondplaat (max. 130 mm). Plaats de plafondinbouwhouder op de plafondplaat en steek de bodemplaat van de camera in de opening. Gebruik hierna de meegeleverde schroeven om de bodemplaat aan de plafondinbouwhouder te bevestigen (zie afbeelding).

De bekabeling gaat door het plafond.

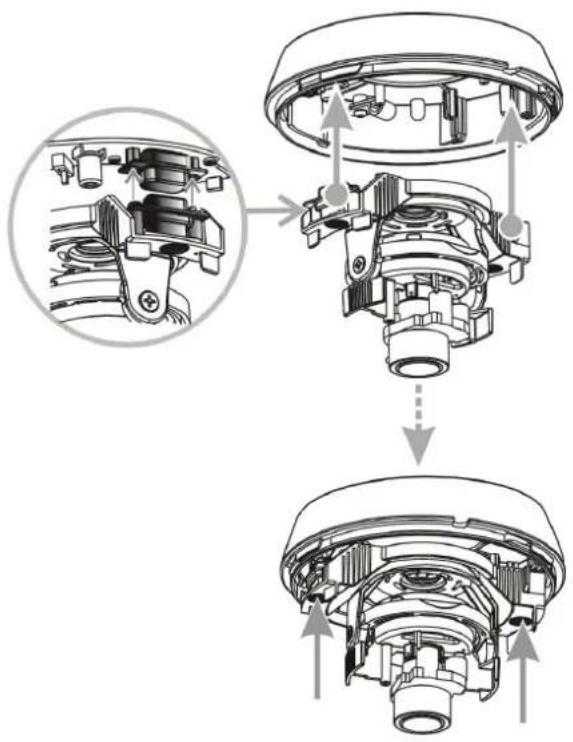

Plaatsen van de cameramodule

Breng de cameramodule zo naar de bodemplaat dat de 15-pensstekker en het 15-penscontact zich boven elkaar bevinden. De cameramodule wordt aan de andere kant door twee beugels op haar plaats gehouden. Wanneer stekker en contact zich in de juiste positie bevinden, drukt u aan beide zijden aan de buitenkant van de cameramodule in de richting van de bodemplaat tot de stekker volledig in het contact steekt.

De domekoepel en de koepelring worden tenslotte door met de klok mee opschroeven weer vastgezet. De fixeerschroeven aan de zijkant worden weer ingeschroefd.

Tijdens de montage moet de camera van de stroomvoorziening worden losgekoppeld.

6.2 Aansluitingen

Voordat u met de installatie begint, moet u zich ervan verzekeren dat de netspanning en de nominale spanning van de camera met elkaar overeenkomen.

Voeding en videosignaal Video-uitgang (voor onderhoudsdoeleinden)

Video Output Power Terminal Option Power Input + - DC12V

OUTDOOR HI MID LOW HI LOW INTDOOR BLC-0 AGCO AUTO- IR OFF-0 IO OFF IO HI IO DAY IO AUTO 3

1 Video-uitgang (primair), BNC (vrouwelijk), FBAS 1Vs-s
2 Voedingsaansluiting (ronde stekker 5,5x2,1 mm, 12 VDC) of DC-2PIN-adapter
3 Video-uitgang (secundair, onderhoud), cinch (vrouwelijk), FBAS 1Vs-s

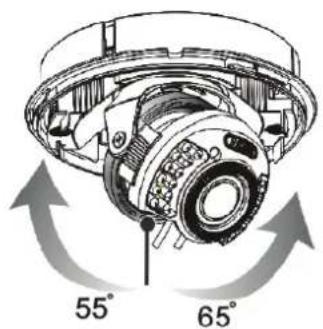

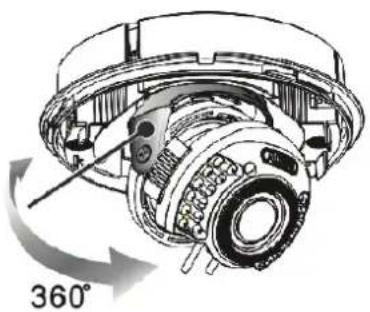

6.3 Richten van de cameramodule

De cameramodule is over drie assen verstelbaar. De instelmogelijkheid van de derde as wordt meestal gebruikt bij wandmontage van de camera. De moduledraaiing (1e en 3e as) mag niet groter zijn dan 360°.

Draaien (1e as)

Kantelen (2e as) Rotatie (3e as)

55° 65°

6.4 Instelling voor focus en zoom

De cameramodellen TVCC35010 en TVCC35510 beschikken over een variofocaal objectief. Aan de onderkant van het variofocale objectief bevindt zich een instelschroef voor de zoomfactor en voor de focus. Deze schroeven dienen tegelijkertijd als fixeerschroeven voor het objectief.

Als u deze schroeven wilt losmaken, dient u deze voorzichtig tegen de klok in los te draaien. Breng vervolgens de gewenste instellingen aan. Zet daarna deze twee schroeven weer vast.

Functie Beschrijving / optie
Zoomfactor-instelling WIDE – wijde beeldhoek, zoom 0x (max.)TELE – kleine beeldhoek, zoom 3,75x (max.)
Focusinstelling FAR –	focus is ver wegNEAR – focus is dichtbij

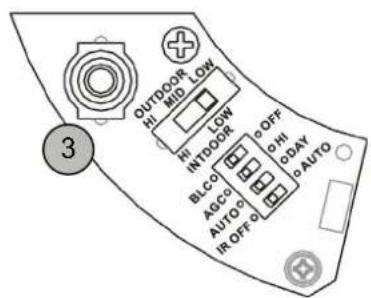

6.5 Instellen van de IR-LED-intensiteit / cameraparameters

1 Irisniveau: instellen van de basisopening van het auto-iris-objectief (alleen bij TVCC35010/TVCC35510)

2 IR-intensiteit: Voor deze domecameraserie voor binnengebruik, staan er twee intensiteitstrappen voor het IR-licht ter beschikking (HI - 10 meter; LOW - 5 meter).

3 BLC Tegenlichtcompensatie (BLC = aan; OFF = uit

AGC- automatische versterkingsregeling (AGC=Normaal; HI=AGC+6dB)

DAY – dag/nachtomschakeling (AUTO=Z/W-modus 's nachts; DAY=kleurenmodus ook bij nachtelijke werking)

IR Infrarood LED-activering (AUTO=automatische activering van de IR-LED's bij slechte lichtomstandigheden; IR OFF=IR LED's zijn permanent gedeactiveerd)

OUTDOOR LOW HI MID LOW HI LOW INTDOOR O OFF O HI O DAY O AUTO BLCO AGCO AUTO I R O F F O

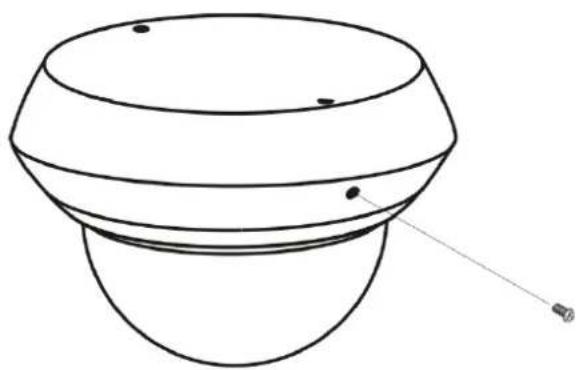

6.6 De domekoepel plaatsen

De domekoepel wordt op een specifieke positie weer op de bodemplaat gezet.

U moet erop letten dat de opening voor de bevestigingsschroef op de koepelring in de buurt is van de opening voor de kabelgeleiding.

De koepel wordt via drie bevestigingspennen (retain lug) aan de bodemplaat vastgezet en wordt door middel van draaien met de klok mee vastgeschroefd.

Zet de koepel nu vast door de meegeleverde bevestigingsschroeven in te schroeven.

7. Onderhoud en reiniging

7.1 Functietest

Controleer regelmatig de technische beveiliging van het product, bijvoorbeeld beschadigingen aan de behuizing.

Wanneer kan worden aangenomen dat een veilig gebruik niet langer kan worden gegarandeerd mag dit product niet meer worden gebruikt en moet het worden beveiligd tegen ongewenst gebruik.

U kunt aannemen dat een risicoloos gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar beschadigd is
• het apparaat niet meer werkt en
• na langere opslag onder ongunstige omstandigheden of
  • na zware transportbelasting.

Let op:

U kunt geen onderhoud aan dit product uitvoeren. Er bevinden zich in het product geen onderdelen die u kunt controleren of onderhouden.

7.2 Reiniging

Reinig het product met een schone, droge doek. Bij sterke verontreiniging kunt u de doek licht bevochtigen met lauw water.

Let erop dat er geen vocht in het apparaat terecht komt, hierdoor gaat het apparaat kapot. Gebruik geen chemische reinigers, hierdoor kan het oppervlak van de behuizing worden aangetast.

8. Verwijderen

Apparaten met deze aanduiding mogen niet via het huisvuil worden afgevoerd.

Verwijder het product aan het eind van zijn levensduur conform de geldende wettelijke bepalingen.

Wend u tot uw leverancier of voer het product af via het gemeentelijke inzamelpunt voor elektronisch afval.

1. Technische gegevens

Typenummer	TVCC35000	TVCC35010	TVCC35500	TVCC35510
Videostandaard	PAL
TV-lijnen	550 TVL
Beeldregistratie	1/3" Sharp HQ CCD
DSP	Sharp
Pixels (totaal)	795(H) x 596(V)
Pixels (effectief)	752 (V) x 582 (H)
Signaalruisafstand	48 dB
Minimale verlichting (dag)	0,3 Lux @ F2,0 0,3 Lux @ F2,0		0,03 Lux @ F2,0	0,03 Lux @ F2,0
Minimale verlichting (nacht)	- - 0 Lux @ F2,0 0 Lux @		F2,0
Dag/nacht	Kleur Z/W Kleur Z/W		Draaibaar IR-filter (ICR), kleur / Z/W	Draaibaar IR-filter (ICR), kleur / Z/W
Objectief	3,6 mm, F2,0	2,8-10,5 mm, F2,0	3,6 mm, F2,0	2,8-10,5 mm, F2,0
IR LED's	- 12 LED's, 850nm
IR bereik	- 5 / 10 m
Horizontale beeldhoek	71°	101.8°~27.4°	71°	101.8°~27.4°
Elektronische sluiter:	AES	AI	AES	AI
Synchronisatie	Intern
Versterkingsregeling (AGC)	20dB / 26dB (Hi)
Tegenlichtcompensatie	BLC
Witbalans	AWB, 2700K~9500K
Bedieningselementen	4 x DIP-schakelaar, 1 x potentiometer		5 x DIP-schakelaar, 1 x potentiometer
IP-beschermingsklasse	IP34
Videosignaal	2 x FBAS, 1V s-s, 75 Ohm (BNC, Cinch), 5,5 x 2,1mm (DC)
Bedrijfstemperatuur	-10°C ~ +50°C
Luchtvochtigheid	0~85%, niet-condenserend
Nominale voedingsspanning	12 VDC
Energieverbruik	Max. 100 mA		max. 120 mA (IR uit), max. 300 mA (IR aan)
Afmetingen (H x ∅)	99,5 x 145 mm
Gewicht	290 g 330 g 320 g 360 g
Certificatie	CE, RoHS, Reach

550 TVL domekamera

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
