Producttype	GSM handsfree kit
Merk	KENWOOD
Model	KCA-HF521
Afmetingen (L x H x D)	196 x 96 x 30 mm
Gewicht	528 g
Voeding	14,4 V DC (11 tot 16 V)
Belangrijkste functies	Handsfree bellen, telefoonboek, herhalen, direct kiezen, SMS (lezen, verzenden, bewerken), synchronisatie van GSM-gegevens, automatisch opladen van de GSM
GSM-compatibiliteit	Nokia 6110/6210, Ericsson R320/T28/A2618, Siemens S35/M35 (met optionele kabels)
Compatibiliteit Kenwood ontvangers	CD/Cassette Tuner-Versterker, KVT-M700 (afhankelijk van model)
Inbegrepen accessoires	Regeleenheid, microfoon, kabels, schroeven, dubbelzijdig plakband
Veiligheid	Correcte installatie vereist, open het apparaat niet, vermijd direct zonlicht en vocht
Onderhoud en reiniging	Reinigen met een droge doek; geen oplosmiddelen gebruiken
Reserveonderdelen en repareerbaarheid	Raadpleeg een erkende Kenwood dealer voor reparatie of onderdelen

Veelgestelde vragen - KCA-HF521 KENWOOD

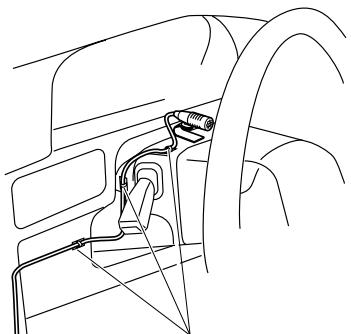

Hoe installeer ik de KCA-HF521 kit in de auto?

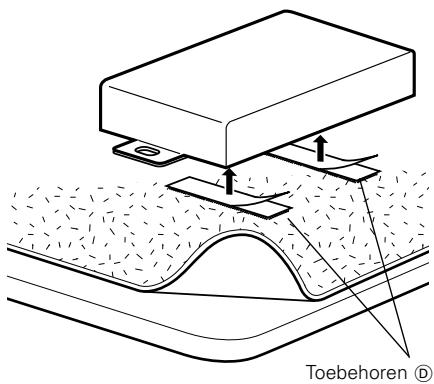

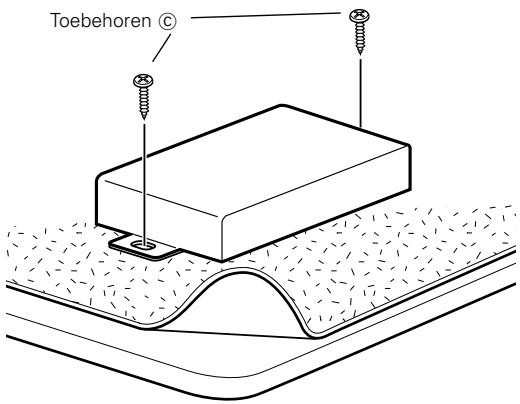

Bevestig de regeleenheid op het dashboard of de vloerbedekking met behulp van de meegeleverde schroeven. Sluit de microfoonkabel aan en richt deze naar de bestuurder. Verbind de kabels volgens het schema in de handleiding, zorg ervoor dat u de accu loskoppelt voordat u begint.

Welke GSM-telefoons zijn compatibel met deze kit?

De compatibele modellen zijn: Nokia 6110/6210, Ericsson R320/T28/A2618, Siemens S35/M35. Voor elk merk is een optionele verbindingskabel (CAW-NK511, CAW-ES511, CAW-SM511) nodig.

Hoe stel ik de GSM-modelselectieschakelaar in?

Voordat u de stroom aansluit, plaatst u de schakelaar aan de achterkant van de regeleenheid volgens het gebruikte GSM-model (zie schema op pagina 2 van de handleiding voor de exacte posities).

Hoe voer ik een handsfree gesprek?

Druk een seconde op de [GSM]-toets om in de GSM-modus te gaan. Gebruik het telefoonboek, herhalen of direct kiezen. Om te bellen, houdt u [GSM] of de [ ]-toets op de afstandsbediening ingedrukt.

Hoe synchroniseer ik het GSM-telefoonboek met de kit?

Selecteer in het menu de synchronisatieoptie (SYNC). Zorg ervoor dat de GSM is aangesloten en dat de synchronisatiefunctie beschikbaar is. Druk op [SYNC] om de contacten over te zetten.

Kan ik SMS verzenden met de KCA-HF521?

Ja. In SMS-modus kunt u berichten lezen, schrijven en verzenden. Gebruik het touchscreen van de compatibele ontvanger (KVT-M700) om tekst in te voeren via een virtueel toetsenbord. Maximaal 160 tekens per bericht.

Hoe stel ik de microfoongevoeligheid in?

Ga in het instellingenmenu naar 'HF MIC ADJ' of 'MIC SENSE' en pas het niveau aan van 0 tot 31. Test tijdens een gesprek om de optimale instelling te vinden.

Wat moet ik doen als het apparaat rook of geur afgeeft?

Schakel het apparaat onmiddellijk uit en raadpleeg een erkende Kenwood dealer. Gebruik het apparaat niet verder.

Kan ik tegelijkertijd een CD-lader aansluiten met de kit?

Ja, maar sommige CD-laders kunnen rechtstreeks worden aangesloten. Er kunnen echter geen twee CD-laders of -spelers tegelijk worden gebruikt als de KCA-S210A is aangesloten.

Hoe gebruik ik de herhaalfunctie?

Selecteer in de GSM-modus 'Redial' (herhalen). Het apparaat geeft het laatst gekozen nummer weer. Houd [GSM] ingedrukt om opnieuw te bellen.

GEBRUIKSAANWIJZING KCA-HF521 KENWOOD

Veiligheidsvoorschriften

WAARSCHUWING

Voorkom persoonlijk letsel en/of brand en let derhalve op de volgende voorzorgen:

Zorg dat het toestel stevig worden bevestigd met behulp van de bijgeleverde onderdelen.
- Voorkom kortsluiting en steek derhalve nooit metalen voorwerpen (zoals munten en gereedschap) in het toestel.
- Schakel de spanning direkt uit en raadpleeg uw Kenwood dealer indien er rook of een vremegeur uit het toestel komt.

▲LET OP

Voorkom beschadiging van het toestel en let derhalve op de volgende voorzorgen:

• Open nooit de boven- of onderpanelen van het toestel.
• Installee het toestel Niet opplaatsen die aan het direkte zonlicht,itte of extreme vochtigheid blootstaan. Vermijd tevens zeer stoffige plaatsen ofplaatsen waar het toestel nat zou+kennen worden.
• Voorkom kortsluiting bij het verrangen van eenzekering en ontkoppel derhalve eerst bedradingsbundel.

OPMERKING

Raadpleeg uw Kenwood handelaar indien u problemen of vragen over het installereren heeft.

GSM-modelen beschikbaar voor deze eenheid

De volgende GSM-modelen können worden gebrukt in combinatie met de KCA- HF521: (Per december 2001)

Merk	Model	GSM-aansluitkabel (optie)
Nokia	6110/ 6210	CAW-NK 511
Ericsson	R320/ T28/ A2618	CAW-ES 511
Siemens	S335/ M35	CAW-SM 511

LET OP

Beperking voor de aansluiting van een mobiele telefoon

• Achter op de besturingseenheid要去 schakelaar voor het selecteren van het model ("GSM MODEL SELECT SWITCH") in de juiste stand worden gezet voor het type GSM dat wordt aangesloten. Zie het instellen van de "GSM MODEL SELECT SWITCH" op de – pagina's voor meer informatie hierover.
• Bij modellen van Ericssonkest u het teken "@"niet gebruiken voor vermeldingen in het telefoonboek ofoor SMS-berachten. Wordt dit teken wel gebruikt, dan wordt het verwangen door een spatie. Tijdens het bladeren wordt het teken "@" echter wel getoond.
• Nummers die het teken '#' of '*' bevatten, können nicht worden gekozen.
• Wonneer de eenheid worden gebruikt in combinatie met een model van Siemens, moet u de bijeleverde laadapter in het contact van de sigarettenaansteker steken.
• Als op het GSM-toestel het genereren van gesprekslijsten is uitgeschakeld, dan werkde functionaliteit die de KCA-HF521 bildt om nummers opnieuw te kiezen, nicht更是 goed.
• U kunt de GSM-telefoonaansluiting gebruiken om het automatisch downloaden te starten. De gegevens worden in enkele minuten verzonden. Afhankelijk van het model GSM dat wordt aangesloten, kan het downloaden van de gegevens beschter ook更是 dan tien minutes duren.

Kenwood-receivers beschikbaar voor deze eenheid

De volgende receivers können worden gebrukt in combinatie met de KCA-HF52: (Per December 2001)

Informatie over de KCA-RC420 (afstandsbediening met [ ] toets)

De KCA-RC420 is als optie leveraar, afhankelijk van de typen receivers.

Informatie over de aan te sluiten diskwisselaar/CD-speler/CA-C1AX:

• Er können geen diskwisselaar met O-N-schakelaar en CA-C1AX rechtstreeks zijn aangesloten. (Behalve bij modellen van na 2002)

• Er können nicht twee diskwisselaars of spelers tegelijk aangesloten zijn (wonneer de KCA-210A is aangesloten).

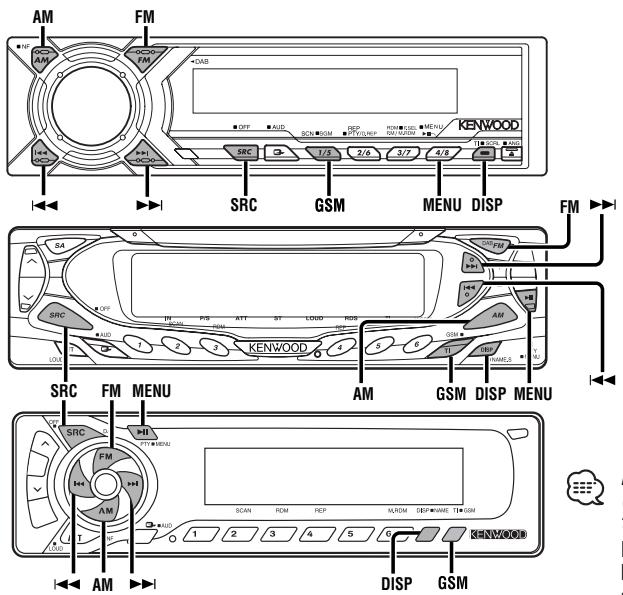

Beperking voor aangesloten receivers en gebruiksomstandigheden

A: Tijdens het downloaden uit het GSM-toestel
B: Normale toestanden
C: Tijdens een gesprek

D: Tijdens het rijden (wanner er geen remsignaal worden gedetecteerd)
Y: Functie beschikbaar
N: Functie nicht beschikbaar

Functie	CD/Cassette-Receiver			KVT-M700
	A	B	C	A	B	C	D
Bellen uit telefoonboek	N	Y	N	N	Y	N	Y
Opnieuwkiezen	N	Y	N	N	Y	N	Y
Handmatiguitgaand gesprek	N	Y	N	N	Y	N	N
Automatisch inkomend gesprek met GSM	Y*	Y	N	Y*	Y	N	Y
Automatisch inkomend gesprek met handsfree eenheid	Y*	Y	N	Y*	Y	N	Y
Handmatige geheugendownload	N	Y	N	N	Y	Y	Y
Invoeren van gegevens in het telefoonboek	N	N	N	N	Y	N	N
Bijwerken van gegevens in het telefoonboek	N	N	N	N	Y	N	N
Verwijderen van gegevens uit het telefoonboek	N	N	N	N	Y	N	Y
Melding bij十几年 bericht (SMS)	Y	Y	Y	Y	Y	Y	Y
Door berichten bladeren (SMS)	N	Y	N	N	Y	N	N
Verwijderen van berichten (SMS)	N	N	N	N	Y	N	N
Bericht (SMS) verzenden	N	N	N	N	Y	N	N

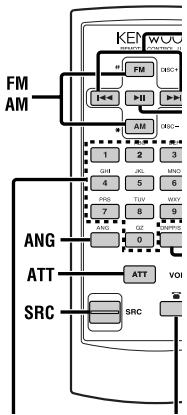

KCA-RC420

Informatie over de KCA-RC420 (afstandsbediening met [ ] toets)

De KCA-RC420 is als optie leverbaar, afhankelijk van de typen receivers.

Instellen van het menu

Zie de handleiding van de middeneenheid (receiver) voor meer informatie over de menufuncties.

Display	Aanpassing	Instelling
"HF WT"/"HF Wait Time"/"Wait Time"	Aanpassing automatische responsstijd	"OFF"/"Off" Automatische respons isuitgeschakeld
		"01"-30"Aanpassing 1 tot 30 seconden
"HF MIC"/"MIC ADJ"/"HF MIC ADJ"	Aanpassen van de gevoeligheid van de microfoon	"00"-31"Niveau instellen van 0 tot 31
"HFSP"/"HFSpeaker"/"SP SEL"	Instelling telefooiluidspreker	"All"/"All" Telefoongesprek maar voorste en achechterste luidspreker.
		"FL"/"Front-Left"/luidspreker linksvoor.
		"FR"/"Front-Right"/luidspreker rechtsvoor.
"GSM SYNC"/"GSM MemorySYNC"	Synchronisatie van gegevens telefoonboek/berichten (SMS)	Als u uw GSM-toestel hebt bijgewerkt na aansluiting van deze eenheid op het GSM-toestel en de gegevens hebt gesynchroniseerd,selecteer dan [SYNC] om de gegevens nogmaals te downloaden.

Aanpassing automatische responsstijd:

Als de ingestelde tijd in het GSM-toestel korter is dan de tijd die is ingesteld in deze eenheid, worden de tijd van het GSM-toestel gebruikt.

Handsfree functie

Wanner er een gesprek binnenkomt

"HF CALL" / "CALL" wordt weergegeven.

1 Een gesprek aannemen

Druk op een willekeurige toets

(Behalve de toetsen SRC, ATT, volume, DISP en

Naam en telefoonnummer omwisselen

Druk op de [DISP] toets

Displayvoorbeeld -1

HF CALL

KENWOOD

12345678

Displayvoorbeeld-2

CALL

KENWOOD

CALL

123456789012

2 Ophangen

Druk ten minste 1 seconde lang op de [GSM] toets of druk op de [SRC] toets.

LET OP

Wanneerijdens een gesprek een CD of cassette in de eenheid worden geplaatst, za de verbinding worden verbroken.

GSM-modus

1 Selecteer de GSM-modus

Druk ten minste 1 seconde lang op de [GSM] toets of druk op de [ ] toets op de afstandsbediening.

2 Selecteer het gewenste item

Druk op de [GSM] toets.

Elke keer dat op de toets worden gedrukt, verandert de modus als volgt:

Item voor GSM-modus	Display
① Modus voor zoeken in telefoonboek	"Initial"/"Initial Select"
② Modus Opnieuwkiezen	"Redial"
③ Modus voor directkiezen <functie van afstandsbediening (KCA-RC420) >	"Dial"/ "Number Dial"
④ SMS-modus (SMS: Short Message Service)	"SMS Mode"
GSM-modus afsluiten

① Modus voor Zoeken in telefoonboek

1 Selecteer de lettergroep

Druk op de [FM] of [AM] toets.

Letters waar bij geen naam hoort, worden nicht weergegeven.

2 Selecteer de naam

Druk op de [1 1] of [1 1] toets.

Naam en telefoonnummer omwisselen

Druk op de [DISP] toets.

• Niet beschikbaar als de naam nicht is opgeslagen.
• Niet van toepassing als de functie voor het bladeren van tekst op automatisch is gezet (in het menu).

Kiezen van een geselecteerd nummer

Druk ten minste 1 seconde lang op de [GSM] toets of druk op de [ ] toets op de afstandsbediening.

Displayvoorbeeld-1

Displayvoorbeeld-2

Initial

1 Naam en telefoonnummer omwisselen Druk op de [DISP] toets.
2 Kiezen

Druk ten minste 1 seconde lang op de [GSM] toets of druk op de [ ] toets op de afstandsbediening.

③ Modus voor direct kiezen

1 Voer het telefoonnummer in

Druk op de toetsen [#, [^*] en + op de afstandsbediening.

• U kunt maximaal 32 cijfers invoeren.
• Als een verkeerd hijfer worden ingevoerd,(Int) u dit hijfer weer wissen door op de [I] toets te drukken.

2 Kiezen

Druk ten minste 1 seconde lang op de [GSM] toets of druk op de [ ] toets op de afstandsbediening.

Displayvoorbeeld -1

Redial

KENWOOD

12345678

Displayvoorbeeld-1

Dial

01234567

Displayvoorbeeld -2

Redial KENWOOD

Redial 12345678

Displayvoorbeeld -2

Number Dial 01234567

④ SMS-modus (SMS: Short Message Service)

Wonneer een新产品 bericht worden ontvangen

"NEW MSG"/ "New Message" wordt weergegeven.

1 Selecteer het bericht

Druk op de [FM] of [AM] toets.

2 Schakel het display om

Druk op de [1] of [▶] toets.

Naam/nummer Datum Bericht (bladeren van tekst) Naam/nummer

Naam/nummer Datum Bericht (1e regel) Bericht (2e regel) Bericht (eindregel) Naam/nummer

Naam en telefoonnummer omwissenlen Druk op de [DISP] toets.

Displayvoorbeeld -1

NEW MSG

Displayvoorbeeld-1

Name

RICHARD

Number

01234567

Date

15/01/02

Message

KENWOOD

Displayvoorbeeld-2

New Message

Displayvoorbeeld-2

SMS Mode RICHARD

SMS Mode 01234567

SMS Mode 15/01/02

SMS Mode KENWOOD

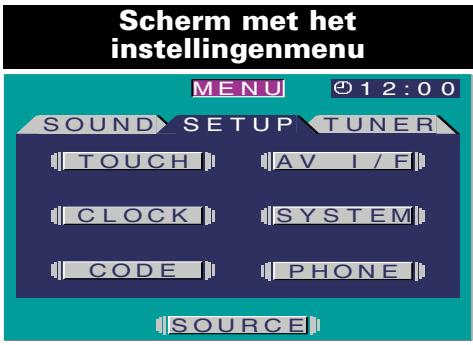

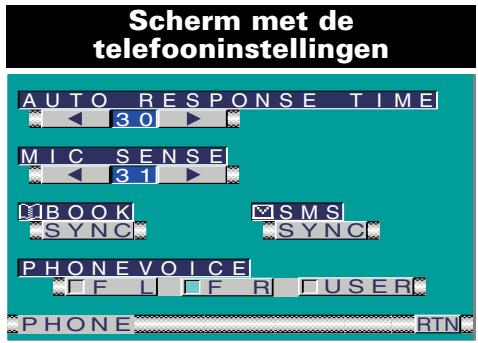

Instellen van de telefoon

Zie de handleiding van de KVT-M700 voor meer informatie over de menufuncties.

Selecteer het scherm met de telefooninstallingen

Druk op de [PHONE] toets in het scherm met het instellingenmenu.

Display	Aanpassing	Instelling
"AUTO RESPONSE TIME"	Aanpassing automatische responstijd	"OFF"	Automatische respons isuitgeschakeld
		"01"-30"	Aanpassing 1 tot 30 seconden
"MIC SENSE"	Aanpassen van de gevoeligheid van de microfoon	"00"-31"	Niveau instellen van 0 tot 31
"PHONEVOICE"	Instelling telefoonluidspreker	"FL"	Telefoongesprek maar luidspreker linksvoor.
		"FR"	Telefoongesprek maar luidspreker rechtsvoor.
		"USER"	Telefoongesprek maar balans/fader.

Aanpassing automatische responsstijd:

Als de ingestelde tijd in het GSM-toestel korter is dan de tijd die is ingesteld in deze eenheid, worden de tijd van het GSM-toestel gebruikt.

Synchroniseren van de gegevensuit het telefoonboek [BOOK]

Druk op de [SYNC] toets.

Synchroniseren van de berichtgegevens [SMS]

Druk op de [SYNC] toets.

Als u uw GSM-toestel hebt bijgewerkt na aansluiting van deze eenheid op het GSM-toestel en de gevevens hebt gesynchroniseerd, selecteer dan [SYNC] om de gevevens nogmaals te downloaden.

Bronbedieningsschem

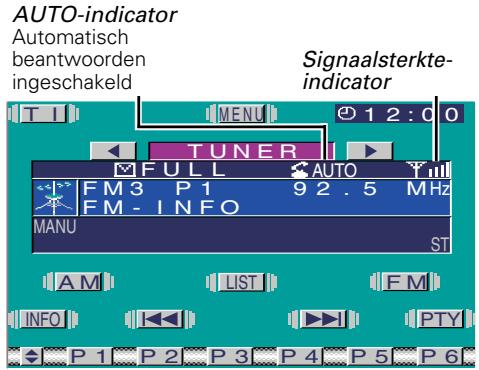

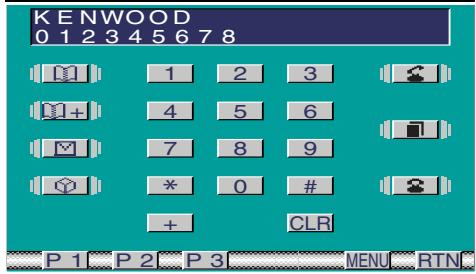

Scherm voor de telefoonbesturing

Wanner er een gesprek binnenkomt

Wordt automatisch het scherm voor de telefoonbesturing weergegeven.

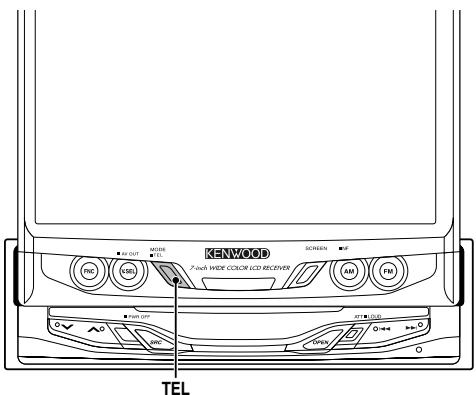

Schakel overaar het telefoonbesturingsschemr

Houd de [TEL] toets ten minste 1 seconde ingedrukt.

Een gesprek aannemen

Raak de [ ] toets.

Ophangen

Raak de [ ] toets.

Opnieuwkiezen

Raak de [ ] toets.

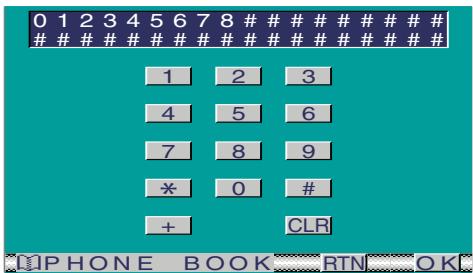

Direct kiezen

1 Voer het telefoonnummer in

Raak de [0] - [9], [#, [*] en [+] toets.

• U kunt maximaal 32 cijfers invoeren.
• Is een verkeerd cijfer worden ingevoerd, kunt u dit cijfer wijden door op de [CLR] toets te drukken. Als u de [CLR] toets ten minste 1 Seconde ingedrukt houdt, wordt het volledige telefoonnummer verwijderd.

2 Kiezen

Raak de [ ] toets.

Nummergeheugen

Er kuren maximaal drie telefoonnummers worden opgeslagen.

Houd de [P1] - [P3] toets ten minste 1 seconde ingedrukt om het weergegeven nummer op te slaan.

Scherm voor de telefoonbesturing

Gaaar het zoekschem voor letters

Raak de [1] toets (blz 51)

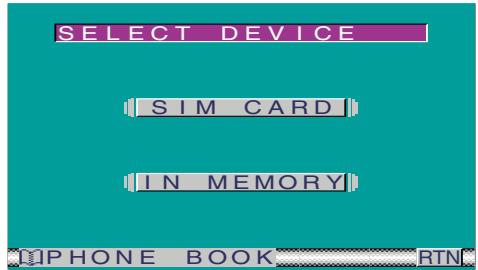

Gaaar het apparaatkeuzescherm

Raak de [[ ] + ] toets (blz 52)

Voordat deze functie kan worden gezruikt, moet er eerst een telefoonnummer worden ingevoerd.

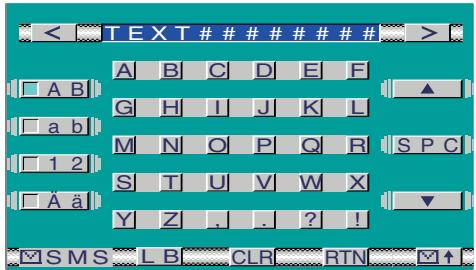

Gaaar het scherm voor het bewerken vanSMS-berachten

Raak de [ ] toets (blz 55)

Voordat deze functie kan worden gezruikt, moet er eerst een telefoonnummer worden ingevoerd.

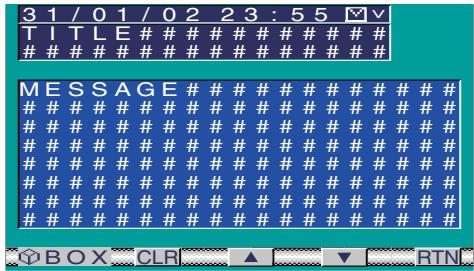

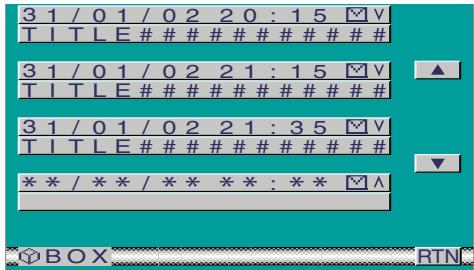

Gaaar het scherm met het SMS-vak

Raak de [1] toets (blz 54)

Zoeken in het telefoonboek

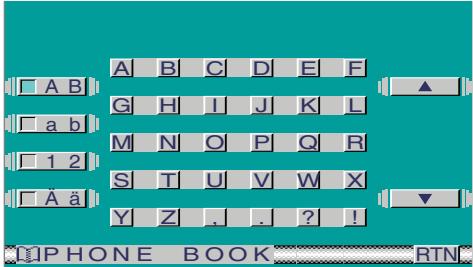

Zoekschem voor letters

Zoekenaar een naam

1 Selecteer het tekentype

Raak de [AB], [ab], [12] of [Aa] toets.

2 Selecteer de tekenlijst

Raak de [] of [] toets.

Wanner alle tekens worden weergegeven in de tekenlijst, zich [▼] en [▲] Niet zichtbaar

3 Selecteer de initialiaal

Raak de gewenste (eerste) letter.

Het telefoonboek worden weergegeven.

Sluit het zoekschem.

Raak de [RTN] toets.

Keer terug maar het telefoonbesturingsschemr.

Telefoonboek

4 Blader omhoog/omlaag voor de lijst met namen

Raak de [ ] of [] toets.

• Wonneer de lijst met initiaalen worden weergegeven in de lijst, zich [▼] en [▲] Niet zichtaar.
• Letters waar bij geen naam hoort, worden Niet weergegeven.

5 Selecteer de naam

Raak de namenlijst.

6 Voer de naam in

Raak de [OK] toets.

Gaaarhettelefoonbesturingssschemr.

Verwijderen van gegevensuit het telefoonboek

1 Voer de naam in

Raak de namenlijst.

2 Verwijdenen van gegevens

Houd de [CLR] toets ten minste 1 seconde ingedrukt.

Bewerken van het telefoonboek

Raak de [EDIT] toets.

Gaaar deschermen voor het bewerken van telefoonnummers (blz53)

Sluit het scherm met het telefoonboek

Raak de [RTN] toets.

Keer terug maar het telefoonbesturingsschem.

Zoekschem voor letters

Telefoonboek

# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #

Invoeren van gegevens in het telefoonboek

1 Voer het telefoonnummer in en raak de

[+]toets in het

telefoonbesturingsschem.

Het apparaatkeuzescherm worden weergegeven.

Apparaatkeuzescherm

Bepaal of de te bewerken telefoonboekgegevens op de SIM-kaart of in het geheugen van de GSM要去enkommen.

2 Selecteer het apparaat

Voor de SIM-kaart:

Raak de [SIM CARD] toets.

Gaaar het scherm voor het bewerken van de naam.

Voor het geheugen van het GSM-toestel:

Raak de [IN MEMORY] toets.

Gaaar het scherm voor het bewerken van de naam.

Sluit het apparatusatkeuzescherm

Raak de [RTN] toets.

Gaaar het scherm voor het bewerken van de naam.

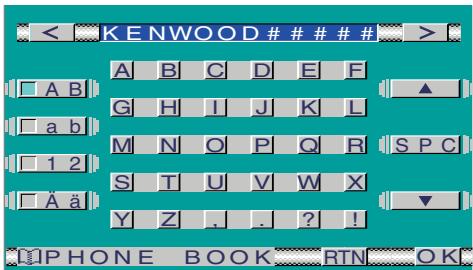

Schem voor bewerken van de naam

3 Beweeg de cursor waar de juiste plaats

Raak de [<] of [>] toets.

4 Selecteer het tekentype

Raak de [AB], [ab], [12] of [Aä] toets.

5 Selecteer de tekenlijst

Raak de [ ] of [] toets.

Wanner alle tekens worden weergegeven in de tekenlijst, zich [▼] en [▲] nicht zichtaar.

6 Selecteer het teken.

Raak op een teken.

7 Herhaal stap 3 tot en met 6 en voer denaam in.

• Het+aantal tekens dat kan worden gebruikt voor het opslaan van een naam, varieert met het apparaat dat wordt aangesloten. Zie de handleiding van uw GSM-telefoon voormeer informatie hierover.

• Raak op de [SPC] toets als u een spatie wilt invoeren.

8 Voer de naam in

Raak de [OK] toets.

Keer terug maar het telefoonbesturingssschem.

Sluit het naambewerkingssschem

Raak de [RTN] toets.

Keer terug maar het apparaatkeuzescherm.

Apparaatkeuzescherm

Scherm voor bewerken van de naam

Bewerken van telefoonboek

Scherm voor bewerking van het telefoonnummer

1 Voer het telefoonnummer in

Raak de [0] - [9], [#, [*] en [+] toets.

• U kunt maximaal 32 cijfers invoeren
• Raak de [CLR] toets als u een verkeerd woord invoert. Het LAST ingevoerde cijfer worden gewist. (Als u [CLR] ten minste 1 Seconde ingedrukt houdt, worden het volledige nummer gewist.)

Sluit het scherm voor bewerking van het telefoonnummer

Raak de [RTN] toets.

Keer terug maar het telefoonbesturingsschemr.

2 Voer het telefoonnummer in

Raak de [OK] toets.

Gaaarhetnaambewerkingssschem.

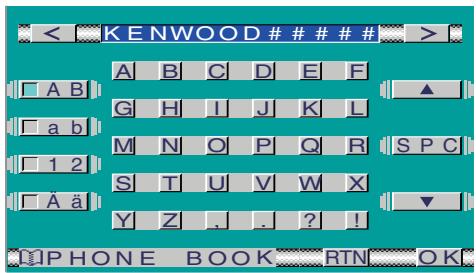

Schem voor bewerken van de naam

3 Beweeg de cursor waar deplaats waar u een teken wilt invoeren

Raak de [<] of [>] toets.

4 Selecteer het tekentype

Raak de [AB], [ab], [12] of [Aa] toets.

5 Selecteer de tekenlijst

Raak de [ ] of [] toets.

Wanner alle tekens worden weergegeven in de tekenlijst, zich [▼] en [▲] Niet zichtbaar

6 Selecteer het teken.

Raak de een teken.

7 Herhaal stap 3 tot en met 6 en voer denaam in.

• Het+aantal tekens dat kan worden gebruikt voor het opstaan van een nam, varieert met het apparaat dat wordt aangesloten. Zie de handleiding van uw GSM-telefooen vooreer informatie hierover.

• Druk op de [SPC] toets als u een spatie wilt invoeren.

8 Voer de naam in

Raak de [OK] toets.

Keer terug maar het telefoonbesturingssschem.

Sluit het naambewerkingssschem

Raak de [RTN] toets.

Keer terug maar het telefoonbesturingssschemr.

Scherm voor bewerking van het telefoonnummer

Scherm voor bewerken van de naam

Bladeren door berichten (SMS)

Wonneer een新产品 bericht worden ontvangen

"NEWMESSAGE" wird weergegeben op het regelschemm voor de bron.

De "FULL" indicator Licht op om aan tegeven dat het geheugen vol zit metinkomende berichten.

1 Ga hier telefoonbesturungsschem Druk ten minste 1 seconde op de [TEL] toets op het monitorschem.
2 Selecteer de berichtenlijst

Raak de [O] toets in het telefoonbesturingsschem.

De lijst met berichten worden weergegeven.

Schemmetberichtenlijst

3 Blader omhoog/omlaag voor de lijst Raak de [ ] of [] toets.

• Wanner alle lijsten worden weergegeben, zich [▼] en [▲] nicht zichtbaar.
• [V]: Ontvangen bericht
• [Λ]: Uitgaand bericht

4 Selecteer een bericht

Raak de lijst

Sluit het scherm met de berichtenlijst

Raak de [RTN] toets.

Keer terug maar het telefoonbesturingsschemr.

Berichtenschem

5 Blader omhoog/omlaag voor het bericht

Raak de [ ] of [] toets.

Wanner alle berichten worden

weergegeben, zich [▼] en [▲] nicht zichtbaar.

Verwijder het bericht

Houd de [CLR] toets ten minste 1 seconde ingedrukt.

Sluit het berichtenschemr

Raak de [RTN] toets.

Keer terug maar het scherm met de berichtenlijst.

Bronbedieningsschem

Scherm met berichtenlijst

Berichtenschem

Berichtmake(SMS)

1 Voer het telefoonnummer in en druk op de [ ] toets in het telefoonbesturingssschem.

Scherm voor het invoeren van SMS-berachten

2 Beweeg de cursor maar de juiste plaats Raak de [<] of [>] toets.
3 Selecteer het tekentype Raak de [AB], [ab], [12] of [Aä] toets.
4 Selecteer de tekenlijst Raak de [ ] of [ ] toets.

Wanner alle tekens worden weergegeven in de tekenlijst, zich [▼] en [▲] nicht zichtbaar.

5 Selecteer het teken Raak op een teken.
6 Herhaal stap 2 tot en met 5 en voer het bericht in.

Per bericht kurz u maximaal 160 tekens invoeren.
- Reek op de [SPC] toets als u een spatie wilt invoeren.
- Doorlicht op de [CLR]toets te reekken, wordt het的那一st ingevoerde teken verwijderd. Als u de [CLR]toets ten minste 1 Seconde ingedrukt houdt, wordt de volledige tekst verwijderd.

7 Verzend het bericht Raak de [V] toet

Met tekst uit de SMS-bibliothek Raak de [LB] toets.

Het scherm voor tekst uit de SMSbibliothek worden weergegeven.

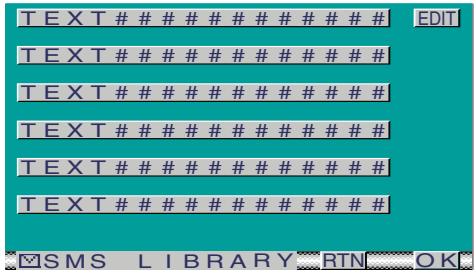

Schem tekst SMS-bibliothek

1 Selecteer de gewenste tekst Raak op een item uit de lijst.
2 Voer de bibliothektekst in Raak de [OK] toets. Keer terug maar het scherm voor het invoeren van het bericht.

Sluit het scherm voor de bibliothektekst Raak de [RTN] toets.

Keer terug maar het scherm voor het invoeren van het bericht.

Bewerken van bibliothektekst

1 Selecteer de tekst Raak op een item uit de lijst.
2 Gaaar het scherm voor het bewerken van de SMS-bibliothek

Raak de [EDIT] toets.
Het scherm voor het bewerken van de SMS-bibliothek wordt weergegeven.

Scherm voor het invoeren van SMS-berichten

Scherm tekst SMS-bibliothek

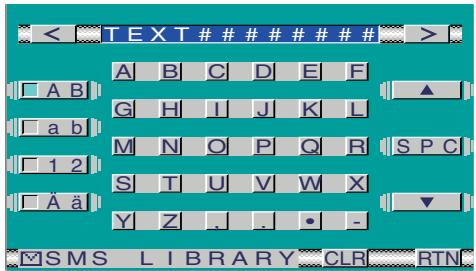

Scherm voor bewerken SMS-bibliothiek

Schem voor bewerken SMSbibliothek

1 Bewerk de tekst door stap 2 tot en met 5 uit te voeren zoals beschreiben bij het invoeren van een bericht.
2 Voer de bibliothektekst in Raak de [RTN] toets. Keer谈起 hier het scherm voor tekstuit de SMS-bibliotheek.

Toebehoren

A
B

C

D

Het gebruik van andere accessoires dan de bijgeleverde toebehoren kan het toestel beschaden. Gebruik uitsluitend de hierboven getoonde, bij het toestel geleverde toebehoren.

Installatie van de besturingseenheid

■ Bevestiging aan het audiopaneel

■ Bevestiging aan tapijt

▲LET OP

Installer het toestel Niet op het dashboard, de hoedenplank of belangrijke onderdelen. Als dit wel gebeurt kan het toestel door een schok worden losgerukt en iemand verwonden of belangrijke auto-onderdelen beschadigen.

Voor bevestiging moeten zelftappende schroeven worden gebruikt. (Klittenband mag nicht worden gebruikt omdat het toestel door een schok gemakkelijk losgerukt kan worden.)

Installatie van de microfooneenheid

Monteer een kabel met een in de handel verkrijgbare klem.

Verwijder de beschermtape van de dubbelzijdige tape en breng de tape aan zoals getoond in het voorbeeld links.

Richt de microfoon op de bestuurdre.

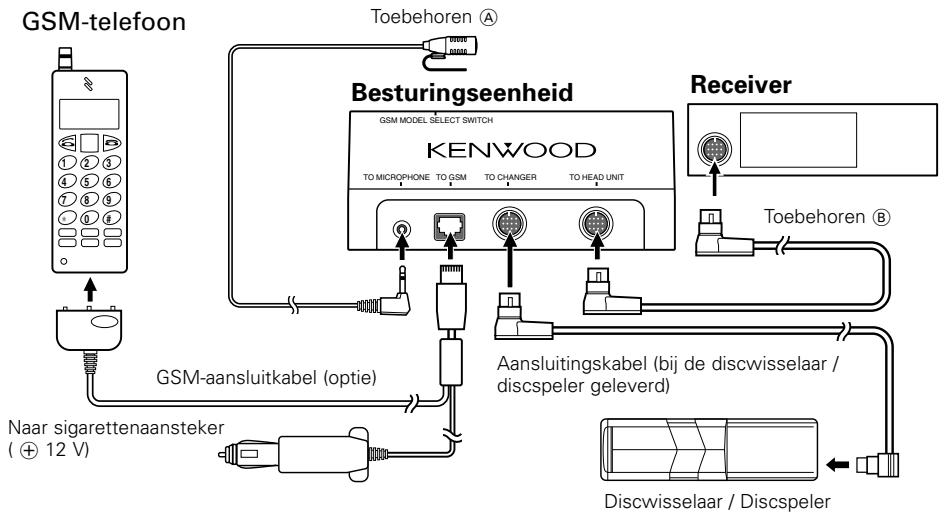

Aansluitingen

Voor aansluiting van een KCA-S210A

• Er können nicht twee disk-wisselaars of -spelers tegelijk aangesloten zijn.
• Sluit de KCA-HF521 aan op de aansluiting die is gemerkt met TO CHANGER 2.
• Zet de PROTOCOL schakelaar op "N".

Instellen van de "GSM MODEL SELECT SWITCH"

Zet de schakelaarijken op de besturingseenheid in de juiste stand voor het model GSM dat worden aangesloten, zoals hierna getoond.

Zorg ervoor dat de stroom isuitgeschakeld voordat u de schakelaar verzet.

Technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Bedrijfsvoltage 14,4 V DC (11 - 16 V)

Afmetingen 196(W) x 96(H) x 30(D) mm

Gewicht 528g

KENWOOD
