GEBRUIKSAANWIJZING ZES3921IBA ZANUSSI

NL Gebruiksaanwijzing 9

EN User manual 17

Veiligheidsinformatie	9
Montage	10
Beschrijving van het product	12
Bediening	13
Nuttige aanwijzingen en tips	13

Onderhoud en reiniging	14
Problemen oplossen	14
Technische gegevens	15
Milieubescherming	16

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Algemene veiligheid

⚠ Waarschuwing! Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.
Het apparaat is niet bedoeld om bediend te worden door middel van een externe timer of een apart afstandsbedieningsysteem.

Kinderbeveiliging

• Dit apparaat mag alleen worden gebruikt door volwassenen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking of lichamelijk letsel.
• Houd kinderen tijdens en na het gebruik uit de buurt van het apparaat, totdat het apparaat afgekoeld is.

Veiligheid tijdens het gebruik

• Verwijder al het verpakkingsmateriaal, stickers en folie van het apparaat, voordat u het in gebruik neemt.
• Schakel de kookzones na ieder gebruik uit.
• Gevaar voor brandwonden! Plaats geen metalen bestek of deksels op de kookplaat, want deze kunnen erg heet worden.

Waarschuwing! Brandgevaar! Oververhitte vetten en oliën kunnen snel in brand vliegen.

Gebruik conform de voorschriften

• Controleer het apparaat altijd tijdens gebruik.
• Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik!
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Plaats geen brandbare vloeistoffen, licht ontvlambare materialen of voorwerpen die kunnen smelten (bijv. plastic folie, plastic, aluminium) op of in de buurt van het apparaat.
• Pas op als u het apparaat aansluit in de buurt van een stopcontact. Voorkom contact tussen elektrische verbindingen en het apparaat of heet kookgerei. Voorkom dat elektrische verbindingen verstrikt raken.

Voorkoming van beschadiging van het apparaat

• Het glaskeramische oppervlak kan beschadigd raken als er voorwerpen op vallen.
• Kookgerei dat gemaakt is van gietijzer, aluminium of met beschadigde bodems, kunnen krassen veroorzaken op de glaskeramische plaat als deze over het oppervlak worden geschoven.
• Laat kookgerei niet droogkoken, om schade aan het kookgerei en het glaskeramische oppervlak te voorkomen.
• Gebruik de kookzones niet met leeg kookgerei of zonder kookgerei erop.
• Leg nooit aluminiumfolie over welk deel van het apparaat ook.
• Als er een scheur in het oppervlak zit, neem dan de voeding los om elektrische schokken te voorkomen.

Verwijdering van het apparaat.

- Om lichamelijk letsel of schade te voorkomen

– Trek de stekker uit het stopcontact.
- Snijd het netsnoer door bij de aansluiting met het apparaat en gooi het weg.

Montage

– Vraag bij uw gemeente na hoe u dit apparaat kunt weggooien.

Montage

Waarschuwing! Neem de instructies zorgvuldig door en volg ze op. Der er fare for personskade eller adigelse af apparatet.

• Controleer of het apparaat niet beschadigd is tijdens het transport Sluit geen beschadigd apparaat aan. Neem indien nodig contact op met de leverancier.
• De installatie van het apparaat en de aansluiting op het elektriciteitsnet mogen uitsluitend worden uitgevoerd door erkende vakmensen.
• Inbouwapparaten mogen alleen worden gebruikt nadat zijn ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.
• Wijzig de specificaties van het product of het product zelf niet. Gevaar voor letsel en schade aan het apparaat.
• De wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt dienen in acht genomen te worden (veiligheidsvoorschriften, correcte recycling overeenkomstig de voorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties, enz.)!
• Houd de minimumafstanden naar andere apparaten en units in acht!
• Tijdens de installatie moet een antistootbescherming zijn aangebracht, bijv. lades mogen alleen worden aangebracht als er onder het apparaat een beschermende vloer aanwezig is!
• Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aanraking komt met de rand van de bevestigingssteun.
• De uitgezaagde oppervlakken van het werkblad moeten beschermd worden tegen vocht met een geschikte af-dichting!
• Dicht de opening tussen het apparaat en het werkblad af met een geschikt afdichtmiddel.
• Bescherm de onderkant van het apparaat tegen stoom en vocht, bv. van een vaatwasser of oven.
• Installeer het apparaat niet naast deuren of onder ramen. Anders kan heet kookgerei van de kookplaat wor-

den gestoten wanneer deuren of ramen worden geopend.

- Trek de stekker van het apparaat uit het stopcontact voordat u overgaat tot reiniging of onderhoud.

Waarschuwing! Risico van verwonding door elektrische stroom. Volg de instructies voor de elektrische aansluitingen nauwkeurig op.

• De netaansluiting staat onder stroom
• Schakel de stroomtoevoer naar de netaansluiting uit.
• Garandeer de bescherming tegen aanraking door een vakkundige inbouw
• Loszittende en onvakkundig aangebrachte stekkerverbindingen kunnen oververhitting van de aansluiting veroorzaken.
• Laat de klemaansluitingen correct installeren door een gekwalificeerde elektricien
• Zorg ervoor dat het snoer niet wordt belast door trekken
• Gebruik de juiste voedingskabel en vervang de beschadigde voedingskabel door een speciale kabel. Neem contact op met onze serviceafdeling.

Het apparaat moet met een poolschakelaar op een elektrisch circuit zijn aangesloten, met een contactopening van minstens 3 mm, zodat het apparaat te allen tijde uitgeschakeld kan worden. U dient gebruik te maken van de juiste isolatie-toestellen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekstrips en contacten.

Indien niet voldaan is aan de volgende voorwaarden, is de fabrikant niet verantwoordelijk voor letsel aan personen en huisdieren of schade aan eigendommen.

Aansluiting op het elektriciteitsnet

• Aard het apparaat volgens de veiligheidsmaatregelen.
• Zorg ervoor dat het nominale voltage en het type vermogen op het typeplaatje overeenkomen met het voltage en het vermogen van de stroomvoorziening in uw woning.
• Dit apparaat wordt geleverd met een netsnoer. Dit moet zijn voorzien van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatiepla-

tje. De stekker moet in een geschikt stopcontact worden gestoken.

• Alle elektrische onderdelen moeten worden geïnstalleerd of worden vervangen door een technicus van de service-afdeling of door gekwalificeerd onderhoudspersoneel.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.
• Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Het apparaat moet niet worden aangesloten op een verlengsnoer, een adapter of een meervoudige aansluiting (brandgevaar). Controleer of de aarding conform de normen en regelgeving is.
• De stroomkabel moet zo worden geplaatst dat er geen contact wordt gemaakt met een heet oppervlak.
• Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische beschermende stroomonderbreker, aardlekschakelaars of een zekering.
• Geen enkel deel van de aansluitkabel mag een temperatuur van 90°C bereiken. De blauwe neutrale draad moet worden aangesloten op de eindklem gemarkeerd met "N". De bruine (of zwarte) fasedraad (gemonteerd in het contact van de eindklem gemarkeerd met "L") moet altijd worden aangesloten op de fase van het voedingsnet.

Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

Montage

min. 650 mm 55 mm 40-50 mm 130 mm min. 100 mm 490 mm 270 mm

Als er meerdere kookplaten van 30cm naast elkaar in dezelfde opening gemonteerd worden is hiervoor een montageset verkrijgbaar - bestaande uit een draagbeugel aan de zijkant en aanvullende afdichtingen - bij onze Klantenservice De bijbehorende installatie-instructies zitten in de verpakking van deze set

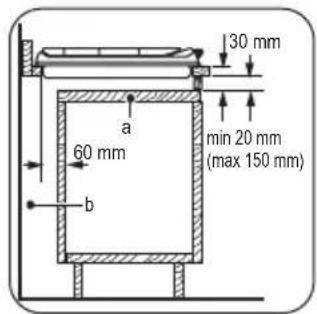

Mogelijkheden voor inbouw

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

130 mm 60 mm min 20 mm (max 150 mm) a b

a) Verwijderbaar paneel

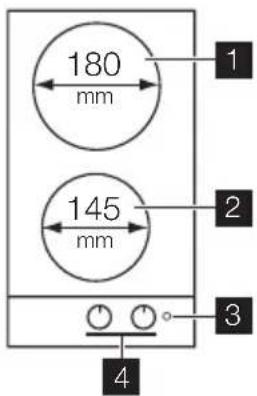

Beschrijving van het product

Indeling kookplaat

180 mm 145 mm 1 2 3 4

b) Ruimte voor aansluitingen

Keukenmeubel met oven

De afmetingen van de uitsparing voor de kookplaat moeten overeenkomen met de voorgeschreven inbouwmaten en het keukenmeubel moet voorzien zijn van ventilatiega- ten om een continue luchttoevoer te kunnen garanderen. Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

50 cm² 360 cm² 120 cm² 180 cm²

1 Achterste kookzone 1700 W
2 Voorste kookzone 1200 W
3 Stroomindicatielampje
4 Bedieningsknoppen

Bedieningsknoppen elektrische kookzones

Symbool Functie

0 uit-stand

Symbool Functie

1 minimale warmte

6 maximale warmte

Bediening

Om de temperatuur in te schakelen en de instelling te verhogen de knop linksom draaien. Draai de knop naar rechts om de kookstand te verlagen. Draai de knop naar 0 om het apparaat uit te schakelen.

Het controlelampje gaat branden als een of beide kookzones wordt ingeschakeld, en blijft branden tot de kookzones worden uitgeschakeld.

Voor het eerste gebruik

Plaats pannen met water op elke kookzone, stel de maximale stand in en laat het apparaat 10 minuten werken. Dit

Nuttige aanwijzingen en tips

is om restanten van het apparaat te verbranden. Laat hierna het apparaat 20 minuten werken in de laagste stand. Tijdens deze periode kan er een nare geur en rook optreden. Dit is normaal. Zorg dat er voldoende luchtcirculatie is.

Wanneer een kookzone is ingeschakeld, maakt deze kort een brommend geluid. Dit is kenmerkend voor slaskeramische kookplaten en duidt niet op een sto-

Kookgerei

• De bodem van het kookgerei moet zo dik en vlak mogelijk zijn.
• Kookgerei gemaakt van geëmailleerd staal of met aluminium of kopperen bodems, kunnen tot verkleuringen leiden van de glazen keramische kookplaat.

Energie besparen

• Plaats, indien mogelijk, altijd een deksel op het kookgerei.
• Plaats het kookgerei altijd op de kookzone voordat u deze inschakelt.
• Schakel voor het einde van de bereidingstijd de kookzones uit, om gebruik te maken van de restwarmte.
• De bodems van de pannen en kookzones dienen dezelfde afmeting te hebben.

Gebruik pannen met een bodem die geschikt is voor de afmeting van de kookplaten.

Kookzone Diameter van het kookgerei

Voorkant max. 145 mm

Kookzone Diameter van het kookgerei

Achterkant max. 180 mm

Voorbeelden van kooktoepassingen

Warmte instelling:

Gebruik om:

1 Warm te houden
2 Zachtjes sudderen
3 Sudderen
4 Frituren / gratineren
5 Aan de kook brengen

6 Aan de kook brengen / snel frituren / heet frituren

Informatie over acrylamides

Belangrijk! Volgens recente wetenschappelijke informatie kan het intensief bruinen van levensmiddelen (met name in producten die zetmeel bevatten), een gezondheidsrisico vormen tengevolge van acrylamides. Om die reden adviseren wij levensmiddelen zoveel mogelijk bij lage temperaturen gaar te laten worden en de gerechten niet te veel te bruinen.

Reinig het apparaat na elk gebruik. Gebruik altijd kookgerei met een schone bodem.

Waarschuwing! Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het contact en laat de kookplaat afkoelen

De kookplaat kan het beste worden schoongemaakt als hij nog warm is; etensresten kunnen gemakkelijverwijderd worden als ze nog warm zijn

Waarschuwing! Scherpe voorwerpen en schurende reinigingsmiddelen beschadigen het apparaat. 2.

Het reinigen van het apparaat met een stoomstraal- of hogedrukreiniger is om veiligheidsredenen verboden. 3.

Krassen of donkere vlekken in de glaskeramiek hebben geen invloed op de werking van het apparaat.

Vuil verwijderen:

1. – Verwijder direct: gesmolten plastic, gesmolten folie en suikerhoudende gerechten. Anders kan het

vuil het apparaat beschadigen. Gebruik een speciale schraper voor de glazen plaat. Plaats de schraper schuin op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

- Verwijder nadat het apparaat voldoende is afgekoeld:kalkvlekken, waterkringen, vetvlekken, glimmende metaalachtige verkleuringen. Gebruik een speciaal schoonmaakmiddel voor glaskeramiek of roestvrij staal.

1. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.

2. Wrijf het apparaat ten slotte droog met een schone doek.

Problemen oplossen

Probleem Mogelijke dorzaak en oplossing
Het apparaat werkt helemaal niet.	• Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien als de zekering steeds doorbrandt.
De kookzone wordt niet warm.	• Controleer of het apparaat goed is aangesloten en de elektriciteit is inge schakeld.• Controleer of u aan de juiste regelknop draait.• Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien, als de zekering steeds doorbrandt.
De kookplaat functioneert niet naar tevredenheid.	• Zorg ervoor dat de kookplaat schoon en droog is.• Zorg ervoor dat het kookgerei de juiste maat heeft voor de kookzone.• Zorg ervoor dat het kookgerei een vlakke bodem heeft.• Zorg ervoor dat de warmte-instelling correct is voor het soort bereiding.

Als er een storing optreedt, probeer dan eerst zelf een op- lossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende mon-

teur, dan is het bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

1 Plak de sticker op de garantiekaart en verstuur dit deel.
2 Plak de sticker op de garantiekaart en bewaar dit deel.
3 Plak de sticker op het instructieboekje. Deze gegevens zijn nodig om u snel en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.

- Modelbeschrijving ......

• Productnummer (PNC) ......
• Serienummer (S.N.)......

Gebruik alleen originele reserveonderdelen. Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.

Technische gegevens

Afmetingen kookplaat

Breedte: 290 mm
Lengte: 510 mm

Inbouwafmetingen kookplaat

Breedte: 270 mm
Lengte: 490 mm

Vermogen kookplaten

Achterste kookzone 180 mm	1,7 kW
Voorste kookzone 145 mm	1,2 kW
Totaal vermogen 2,9 kW
Elektrische voeding 230 V ~ 50 Hz

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststof onderdelen zijn gemar-, bijv.: >PE<,>PS<, etc. Gooi het verpakkingsmaterieg in de juiste afvalcontainer bij uw plaatselijke afwerkingsdienst.
