BEDIENUNGSANLEITUNG ZES3921IBA ZANUSSI

DE Benutzerinformation 32

Kogesektion

Kookplaat

Hob

Table de cuisson

Kochfeld

USER MANUAL

Indhold

Sicherheitshinweise	32
Montage	33
Gerätebeschreibung	35
Betrieb	36
Praktische Tipps und Hinweise	36

Reinigung und Pflege	37
Was tun, wenn ...	37
Technische Daten	38
Umwelttipps	39

Änderungen vorbehalten.

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

⚠️ Warnung! Erwachsene mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung sowie Kinder dürfen dieses Gerät nicht benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

Das Gerät darf keinesfalls durch eine externe Zeitschaltuhr oder ein separates Fernbedienungssystem bedient werden.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungs- und Verletzungsgefahr.
• Halten Sie Kinder während und nach dem Betrieb vom Gerät fern, bis das Gerät kalt geworden ist.

Sicherheit während des Betriebs

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

- Verbrennungsgefahr! Legen Sie kein Besteck und keine Deckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

Warnung! Feuergefahr! Überhitztes Öl oder Fett kann sich sehr schnell entzünden.

Bestimmungsgemäße Verwendung

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Das Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt!
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Stellen Sie entflammbare Flüssigkeiten, entflammbares Material oder Gegenstände, die schmelzen können (aus Kunststoff oder Alufolie), nicht in der Nähe des Geräts oder auf dem Gerät ab.
• Gehen Sie beim elektrischen Anschluss des Geräts an eine Anschlussdose sorgsam vor. Achten Sie darauf, dass elektrische Leitungen weder das Gerät noch heißes Kochgeschirr berühren können. Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.

Vermeiden von Schäden am Gerät

• Wenn Sie Kochgeschirr oder andere Gegenstände auf das Glaskeramikkochfeld fallen lassen, kann dieses beschädigt werden.
• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Glaskeramik beim Verschieben verkratzen.
• Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls kann das Kochgeschirr oder die Glaskeramik beschädigt werden.

• Verwenden Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.

• Decken Sie das Gerät weder ganz noch teilweise mit Alufolie ab.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.

Entsorgung des Geräts

- Um das Risiko von Verletzungen oder Sachschäden zu vermeiden:

Montage

Montage

Warnung! Lesen Sie die Gebrauchsanleitung sorgfältig und folgen Sie den Anweisungen. Es besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich in diesem Fall an Ihren Händler.
• Das Gerät darf nur von Fachpersonal montiert und an die Stromversorgung angeschlossen werden.
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Es besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem Sie das Gerät verwenden!
• Die Mindestabstände zu anderen Geräten sind einzuhalten.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein. Schubladen müssen zum Beispiel mit einem Schutzboden direkt unter dem Gerät installiert werden.
• Wenn sich die Montagehalterung in Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der Halterung kommt.
• Die Ausschnittkanten an der Arbeitsplatte müssen mit einem geeigneten Dichtungsmaterial vor Feuchtigkeit geschützt werden!

– Trennen Sie das Gerät von der Stromversorgung.

– Schneiden Sie das Netzkabel in der Nähe des Geräteanschlusses ab und entsorgen Sie es.

– Wenden Sie sich zur Entsorgung an die örtlichen zugelassenen Einrichtungen.

• Das Kochfeld muss so eingebaut werden, dass es spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine geeignete Dichtung erforderlich.
• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit, die z.B. durch einen Geschirrspüler oder Backofen entstehen können.
• Installieren Sie das Gerät nicht direkt neben Türen oder unter Fenstern. Andernfalls kann heißes Kochgeschirr durch das Öffnen von Türen oder Fenstern vom Kochfeld gestoßen werden.
• Trennen Sie das Gerät von der Stromversorgung, bevor Sie Reinigungs- und Wartungsarbeiten durchführen.

Warnung! Es besteht Verletzungsgefahr durch Stromschläge. Beachten Sie genau die Anweisungen zu den elektrischen Anschlüssen.

• Die Netzanschlussklemme liegt an Spannung.
- Achten Sie darauf, dass an der Netzanschlussklemme keine Spannung anliegt.
- Der Berührungsschutz muss durch fachgerechten Einbau gewährleistet sein.
- Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.
- Klemmverbindungen müssen fachgerecht von einem Fachmann ausgeführt werden.
- Am Kabel ist eine Zugentlastung erforderlich.
- Verwenden Sie das richtige Netzanschlusskabel. Ersetzen Sie ein defektes Netzkabel nur durch ein geeignetes Kabel. Wenden Sie sich an Ihren Kundendienst.

Bei der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen. Geeignete Trenneinrichtungen sind: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), FI-Schutzschalter und Schütze.

Der Hersteller übernimmt keinerlei Haftung für Verletzungen von Personen oder Tieren oder für Schäden am Eigentum, wenn diese auf die Nichteinhaltung der folgenden Bedingungen zurückzuführen sind.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Der Stecker muss in eine passende Steckdose gesteckt werden.
• Elektrische Bauteile dürfen nur vom Kundendienst oder von einer Fachkraft installiert oder ausgewechselt werden.
• Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.
• Das Gerät darf nicht mit einem Verlängerungskabel, Adapter oder an eine Mehrfachanschlussdose angeschlossen werden (Brandgefahr). Prüfen Sie, ob die Erdverbindung den geltenden Normen und Regeln entspricht.
• Das Netzkabel ist so zu verlegen, dass es nicht mit heißen Teilen in Berührung kommt.
• Die elektrische Installation muss über eine Vorrichtung verfügen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsbreite von mindestens 3 mm allpolig vom Netz zu trennen (beispielsweise durch automatische Leitungsschutzschalter, FI-Schutzschalter oder Sicherungen).
• Das Anschlusskabel darf nicht wärmer als 90 °C werden. Der blaue Nullleiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden. Der braune (oder schwarze) Phasenleiter (angeschlossen an Klemme „L“ auf der Klemmleiste) muss immer an die Strom führende Phase angeschlossen werden.

Netzkabel ersetzen

Verwenden Sie als Ersatz für das Anschlusskabel nur ein Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie sicher, dass der Kabelquerschnitt der Spannung und der Betriebstemperatur entspricht. Der gelb-grüne Erdleiter muss ca. 2 cm länger als der braune (bzw. schwarze) Phasenleiter sein.

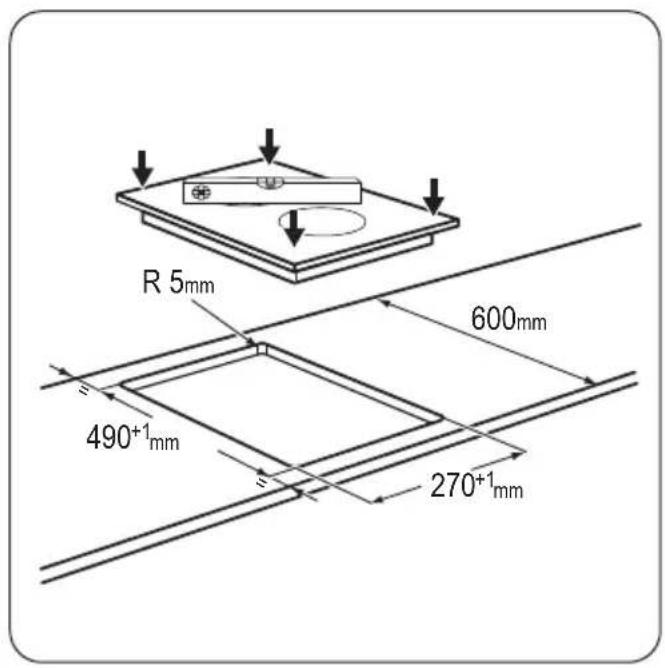

Montage

min. 650 mm 55 mm 40-50 mm 30 mm min. 100 mm 490 mm 270 mm

Verwenden Sie den Montage-Bausatz, der einen seitlichen Stützträger und zusätzliche Dichtungen enthält, wenn mehrere 30-cm-Kochfelder nebeneinander in dieselbe Aussparung eingebaut werden. Der Bausatz ist beim Kundendienst erhältlich. Die Montageanleitung wird mit dem Bausatz geliefert.

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.

130 mm min 20 mm (max 150 mm) 60 mm a b

a) Entfernbare Platte

Gerätebeschreibung

Kochfeldanordnung

180 mm 145 mm 1 2 3 4

b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen, und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine ständige Luftzufuhr zu gewährleisten. Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen muss sich leicht aus dem Unterbauschrank entfernen lassen.

50 cm² 360 cm²

120 cm² 180 cm²

1 Hintere Kochzone 1700 W
2 Vordere Kochzone 1200 W
3 Betriebs-Kontrolllampe
4 Kochstellen-Schalter

Betrieb

Drehen Sie zum Einschalten und Erhöhen der Kochstufe den Schalter entgegen dem Uhrzeigersinn. Drehen Sie den Schalter im Uhrzeigersinn, um die Kochstufe zu verringern. Drehen Sie den Schalter auf 0, um die Kochzone auszuschalten.

Die Betriebs-Kontrolllampe leuchtet, sobald eine der Kochzonen eingeschaltet wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden.

Vor der ersten Inbetriebnahme

Stellen Sie Kochgeschirr mit Wasser auf jede Kochzone, stellen Sie die höchste Kochstufe ein und lassen Sie das

Praktische Tipps und Hinweise

Gerät 10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf der niedrigsten Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es zu Geruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine ausreichende Belüftung.

Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein Brummen zu hören. Das ist typisch für Glaskeramikkochfelder. Es liegt keine Fehlfunktion am Gerät vor.

Kochgeschirr

• Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.
• Kochgeschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen

Energie sparendes Kochen

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Stellen Sie das Kochgeschirr auf die Kochzone und schalten Sie diese erst dann ein.
• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.
• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Verwenden Sie Töpfe und Pfannen mit einem Boden, der der Größe der Kochzonen entspricht.

Kochzone Durchmesser des Kochgeschirrs

Vorne max. 145 mm

Kochzone Durchmesser des Kochgeschirrs

Hinten max. 180 mm

Anwendungsbeispiele zum Kochen

Koch-stufe:	Verwendung:
1 Warmhalten
2 Sanftes Köcheln
3 Köcheln
4 Braten/Bräunen
5 Zum Kochen bringen
6 Zum Kochen bringen/Schnell-Braten/Frittieren

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Reinigen Sie das Gerät nach jedem Gebrauch.

Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

Warnung! Trennen Sie vor Reinigungs- oder Wartungsarbeiten das Kochfeld immer vom Netz.

Das Kochfeld lässt sich am einfachsten reinigen, solange es noch warm ist; auf diese Weise können

Speisereste leichter entfernt werden.

Warnung! Scharfe Gegenstände und scheuernde Reinigungsmittel beschädigen das Gerät.

Reinigen Sie das Gerät aus Sicherheitsgründen nicht mit einem Dampfstrahl- oder Hochdruckreiniger.

Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts

nicht.

So entfernen Sie Verschmutzungen:

1. – Sofort entfernen: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls

können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Entfernen, nachdem sich das Gerät ausreichend abgekühlt hat: Kalk- und Wasserränder, Fettspritzer, metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Was tun, wenn ...

Problem Mögliche Ursache und Abhilfe
Das Gerät funktioniert überhaupt nicht.	Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine Elektrofachkraft.
Die Kochzone heizt nicht auf.	Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.Drehen Sie den richtigen Kochzonenknopf.Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an einen qualifizierten Elektriker.
Die Heizleistung des Kochfelds ist nicht zufriedenstellend.	Vergewissern Sie sich, dass das Kochfeld sauber und trocken ist.Kontrollieren Sie, ob das Kochgeschirr die für die Kochzone passende Größe hat.Verwenden Sie ausschließlich Kochgeschirr mit ebenen Böden.Stellen Sie sicher, dass die Einstellung für die Kochart geeignet ist.

Wenn ein Problem vorliegt, versuchen Sie zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lö-

sen können, wenden Sie sich an Ihren Händler oder an den Kundendienst.

Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr anfallen.

Im Zubehörbeutel mitgelieferte Aufkleber Bringen Sie die Aufkleber, wie unten gezeigt, an:

1 Kleben Sie ihn auf die Garantiekarte und verschicken Sie diesen Teil
2 Kleben Sie ihn auf die Garantiekarte und behalten Sie diesen Teil
3 Kleben Sie ihn auf die Gebrauchsanweisung Halten Sie folgende Angaben bereit, damit Ihr Anliegen schnell und ordnungsgemäß bearbeitet werden kann. Die erforderlichen Angaben finden Sie auf dem Typenschild.

- Modell ......

• Produktnummer (PNC) ......
• Seriennummer (S.N.) ....

Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst und autorisierten Ersatzteilhändlern erhältlich.

Technische Daten

Abmessungen des Kochfelds

Breite: 290 mm
Länge 510 mm

Abmessungen der Kochfeldaussparung

Breite: 270 mm
Länge 490 mm

Leistung der Kochzonen

Hintere Kochzone 180 mm 1,7 kW
Vordere Kochzone 145 mm	1,2 kW
Gesamtleistung 2,9 kW
Netzanschluss 230 V 50 Hz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem

Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,>PS< usw. gezeichnet. Entsorgen Sie das Verpackungsmaterial bei kommunalen Entsorgungsstellen in den dafür vorgehen Behältern.
