GEBRUIKSAANWIJZING PRS-D3000SPL PIONEER

Instellen van dit toestel 3

Frequentieregelaar van het versterkingsniveau van de lage klanken .... 3

Versterkingsregelaar 3

MODE SELECT schakelaar 3

Versterkingsniveauregelaar van de lage klanken .... 3

Regelaar voor drempelfrequentie voor LPF ..... 4

Subsonic Keuzetoets 4

Schakelaar voor de regeling van de slagfrequentie (BFC) .... 4

Spanningsindicator 4

Aansluiten van het toestel 5

Aansluitschema 6

Aansluiten van het spanningsaansluitpunt ...... 7

Verbinden van de luidsprekeraansluitingen ..... 8

Instellen van de versterking voor een gesynchroniseerde versterker .... 9

Snelle instelling van de versterking 9

Geavanceerde instelling van de versterking ..... 9

Aansluiten van de luidsprekerdraden 9

Installatie 13

Voorbeeld van installatie op de vloermat of op het chassis .... 13

Dank U zeer voor de aanschaf van dit PIONEER-product. Lees deze gebruiks-aanwijzing goed door, voordat het toestel in gebruik genomen wordt.

Bij problemen

Neem contact op met uw dealer of het dichtstbijzijnde PIONEER service-centrum, wanneer de eenheid niet juist functioneert.

Over dit product

Dit product is een klasse D versterker voor de subwoofer. Als zowel de L (linker) als R (rechter) kanalen zijn aangesloten op de RCA (tulp) ingangsaansluitingen van dit product, zal de geluidsweergave gemengd zijn omdat dit product een mono-versterker is.

WAARSCHUWING

Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING

• Gebruik altijd de aanbevolen accudraad en aarddraad (los verkrijgbaar). Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• Raak de versterker niet met natte handen aan. U zou anders een elektrische schok kunnen krijgen. Raak de versterker tevens niet aan wanneer deze nat is.
• Voor de verkeersveiligheid dient u het volume zodanig in te stellen dat u verkeerssignalen en ander verkeer nog goed kunt horen.
• Controleer de aansluitingen voor de stroomvoorziening en de subwoofer wanneer de zekering voor de los verkrijgbare accudraad doorbrandt. Zoek de oorzaak en los het probleem op. Plaats vervolgens een nieuwe zekering van hetzelfde formaat en ampèrage.
• Om een onjuiste werking van de versterker en de subwoofer te voorkomen, schakelt het beschermingscircuit van de versterker de spanning naar de versterker uit indien de omstandigheden niet normaal zijn. Schakel in dit geval de spanning van het systeem uit (OFF), controleer de verbinding met de spanningsbron en de subwoofer. Zoek de oorzaak en los het probleem op.
• Raadpleeg de plaats van aankoop indien u de oorzaak niet kunt vinden.
• Om een elektrische schok of kortluiting te voorkomen tijdens het aansluiten en installeren, moet de negative (–) pool van de accu worden ontkoppeld voordat u de eenheid aansluit.
• Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.
• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.

Frequentieregelaar van het versterkingsniveau van de lage klanken

Met de versterkingsregelaar van de lage klanken kunt u een frequentie voor de versterking van de lage klanken kiezen die tussen 40 t/m 120 Hz ligt.

Versterkingsregelaar

Draai de versterkingsregelaar op het voorpaneel van de eindversterker naar rechts indien de weergave te zacht klinkt, zelf wanneer het volume is verhoogd met de auto-stereo die u met deze eindversterker gebruikt.

Draai de versterkingsregelaar naar links indien het geluid vervormt wanneer het volume wordt verhoogd.

• Wanneer u een auto-stereo gebruikt met RCA (standaard uitgangsspanning 500 mV), dient u de NORMAL stand in te stellen. Wanneer u een Pioneer auto-stereo met RCA gebruikt, met een maximale uitgangsspanning van 4 V of meer, dient u het niveau aan te passen aan het uitgangsniveau van de auto-stereo.
• Voor de versterking van een gesynchroniseerde versterker, zie "Instellen van de versterking voor een gesynchroniseerde versterker".

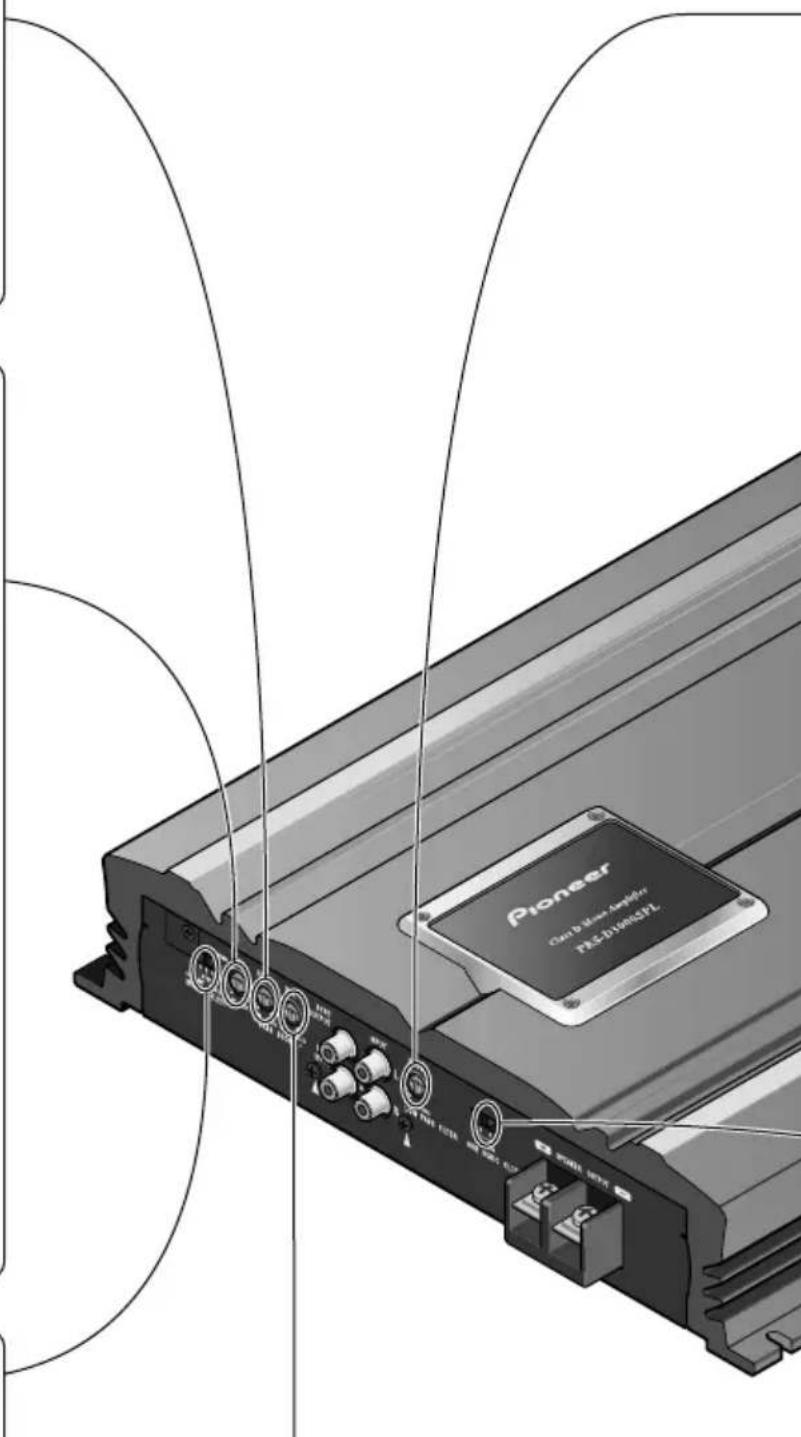

MODE SELECT schakelaar

U kunt wat betreft de synchronisatiefunctie voor de versterker kiezen uit MASTER, SYNC en SYNC INV. Zie "Aansluiten van de luidsprekerdraden" voor de juiste stand van de MODE SELECT schakelaar.

Versterkingsniveauregelaar van de lage klanken

De versterkingsniveauregelaar van de lage klanken kan het niveau versterken rond de frequentie die is gekozen met de frequentieregelaar voor de versterking van de lage klanken van 0 t/m 12 dB.

Regelaar voor drempelfrequentie voor LPF

U kunt een drempelfrequentie van 40 t/m 240 Hz kiezen.

Schakelaar voor de regeling van de slagfrequentie (BFC)

Als u een slag of dreun hoort bij het luisteren naar een MW/LW (MG/LG)-uitzending op uw autostereo, kunt u de stand van de BFC-schakelaar wijzigen met een kleine schroevedraaier met platte kop.

De spanningsindicator licht op wanneer de spanning wordt ingeschakeld.

Subsonic Keuzetoets

Het Subsonic filter houdt onhoorbare frequenties lager dan 20 Hz tegen om ongewenste vibraties te voorkomen en vermogensverliezen te minimaliseren.

WAARSCHUWING

• Voorkom kortsluiting en beschadiging van de eenheid en ontkoppel de negatieve (–) accupool van het voertuig.
• Zet de bedrading met kabelklemmen of isoleer-of plakband vast. Bescherm de bedrading door de gedeelten in de buurt van metalen delen met isoleerband af ze dekken.

• Leid de draden niet langs plaatsen die heet worden, bijvoorbeeld in de buurt van de verwarmingselementen. Indien de isolatie van draden heet wordt, zullen de draden worden beschadigd met kortsluiting tot gevolg.

• Zorg dat de bedrading de werking van bewegende of verplaatsbare onderdelen, bijvoorbeeld de versnelling, handrem of stoelverstelmechanismen van het de auto niet hindert.

• Tap het spanningsdraad van dit toestel niet af voor gebruik van andere apparaten. Het vermogen van het draad zou dan namelijk worden overschreden, met oververhitting tot gevolg.
• Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING:

Om beschadiging en/of letsel te voorkomen

• Aard het luidsprekersnoer niet rechtstreeks en sluit evenmin een negatief snoer (−) aan voor verschillende luidsprekers.
• Dit toestel is ontworpen voor auto's met een accu van 12 V en negatieve aarding. Kijk bijgevolg eerst de accuspanning na voor u het toestel installeert in een recreatief voertuig, vrachtwagen of bus.
• De accu raakt mogelijk uitgeput indien de auto-stereo langdurig is ingeschakeld maar de motor stationair draait of is uitgeschakeld. Zet de auto-stereo uit wanneer de motor stationair draait of is uitgeschakeld.
• Als het systeem-afstandbedieningssnoer van de versterker is aangesloten op de spanningsaansluiting via de contactschakelaar (12 V gelijkstroom), is de versterker altijd ingeschakeld wanneer het contact aanstaat, ongeacht of de auto-stereo wel of niet door u is aangezet. Hierdoor raakt de accu mogelijk uitgeput wanneer de motor stationair draait of is uitgeschakeld.

• Sluit GEEN subwoofer aan met een lagere impedantie dan opgegeven onder “Aansluiten van het toestel”. Dit kan namelijk leiden tot schade aan de versterker, rookontwikkeling en oververhitting. Ook kan het oppervlak van de versterker heet aanvoelen, hetgeen zelfs kan leiden tot lichte brandwonden.

• U kunt twee soorten subwoofers aansluiten op de versterker; 1: een subwoofer met een nominaal ingangsvermogen van 500 W of meer en een impedantie van 4 Ω, of 2: een subwoofer met een nominaal ingangsvermogen van 1.000 W of meer en een impedantie van 2 Ω. Als het nominale ingangsvermogen en de impedantie buiten de genoemde waarden ligt, kan de subwoofer vlam vatten, rook uitstoten of kapot gaan.

• Plaats en leid het los verkrijgbare accudraad zo ver als mogelijk uit de buurt van de luidsprekerdraden. Plaats en leid het los verkrijgbare accudraad en aardedraad, luidsprekerdraden en de versterker zo ver als mogelijk uit de buurt van de antenne, antennekabel en tuner.
• Snoeren voor dit toestel en overeenkomende snoeren voor andere toestellen hebben mogelijk verschillende kleuren ookal is de functie van de snoeren hetzelfde. Zie voor het verbinden van dit toestel met een ander toestel daarom de installatiehandleiding van beide toestellen en verbind de snoeren met dezelfde functie met elkaar.

Aansluitschema

Draad voor systeemafstandsbediening (los verkrijgbaar)
Verbind de mannelijke aansluiting van dit draad met de aansluiting voor de systeemafstandsbediening van de autostereo (SYSTEM REMOTE CONTROL).
Het vrouwelijke aansluitpunt kan worden aangesloten op het relaisbesturingsaansluitpunt van de automatische antenne. Als de autostereo niet beschikt over een systeem-afstandsbedieningsaansluitpunt, sluit dan het mannelijke aansluitpunt aan op het spanningsaansluitpunt via de contactschakelaar.

Aansluiten van het spanningsaansluitpunt

• Gebruik altijd de aanbevolen accu en aarddraad (los verkrijgbaar). Verbind het accudraad direct met de positieve pool (+) van de autoaccu en het aardedraad met het chassis van de auto.
• De aanbevolen maten voor de draden (AWG: American Wire Gauge) zijn als volgt. De accudraad, de aarddraad en de optionele directe aarddraad moeten allemaal dezelfde maat hebben.

Maat voor de accudraad en de aarddraad

Draadlengte	minder dan 1,2 m	1,2—2,1 m 2,1—3,0 m
Draadmaat	6 AWG 6 AWG 6 AWG
3,0—3,9 m	3,9—4,8 m	4,8—5,7 m 5,7—6,7 m
6 AWG 4 AWG 4 AWG 4 AWG

1. Trek het accudraad van het motorgedeelte naar de cabine van de auto.

- Sluit, nadat alle andere aansluitingen op de versterker zijn gemaakt, het accusnoeraansluitpunt van de versterker aan op het positieve aansluitpunt (+) van de accu.

De draad tussen de zekering en de positieve (+) pool van de accu mag maximaal 45 cm lang zijn.

Motor- compartment Interieur van het voertuig Positieve aansluiting (+) Zekering 100 A Elke versterker moet APART voorzien zijn van zijn eigen 100 A zekering. Boor een gat van 14 mm in de carrosserie van de auto.

Steek het rubberen O-vormige doorvoerbuisje in de carrosserie van de auto.

1. Verwijder ongeveer 15–20 mm isolatie van het uiteinde van de accudraad en de aarddraad met een tang, en draai de draadstrengen ineen.

Ineendraaien 15-20 mm

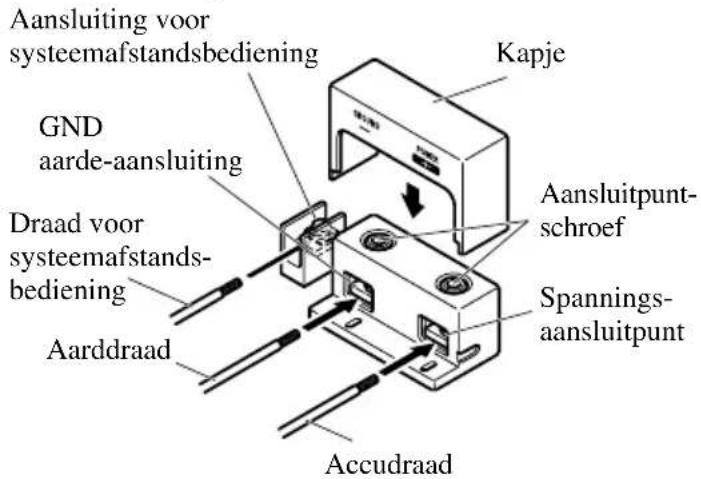

3. Sluit de draden aan.

• Voor u de draden met de aansluitingen gaat verbinden, moet u het kapje verwijderen. Doe het kapje weer terug nadat u de draden heeft verbonden met de aansluitingen.
• Zet de draden stevig met de schroeven van de aansluitingen vast.

Aansluiting voor systeemafstandsbediening GND aarde-aansluiting Draad voor systeemafstandsbediening Aarrdraad Accudraad Kapje Aansluitpunt-schroef Spannings-aansluitpunt

WAARSCHUWING

Als de accudraad niet goed wordt bevestigd aan het aansluitpunt met behulp van de schroef, kan het aansluitpunt oververhit raken, hetgeen kan leiden tot schade en letsel, met inbegrip van lichte brandwonden.

1. Doe de draadbinders in de sleuven en wikkel de draadbinders om de draden.

- Wikkel de draadbinder om de isolatie, niet om het ontblote deel van de bedrading.

Verbinden van de luidsprekeraansluitingen

1. Verwijder ongeveer 10 mm isolatie van het uiteinde van de luidsprekerdraden met een tang, en draai de draadstrengen ineen.

Ineendraaien 10 mm

1. Bevestig verbindingsstukjes aan de uiteinden van de luidsprekerdraden. De verbindingsstukjes zijn niet bijgeleverd.

- Klem de verbindingsstukjes met een tangetje aan de draden.

Verbindingsstukje Luidsprekerdraad

1. Verbind de luidsprekerdraden met de luidsprekeraansluiting.

- Zet de luidsprekerdraden goed met de schroeven van de aansluiting vast.

Aansluitpuntschroef Luidspreker- aansluitpunt Luidsprekerdraad

Instellen van de versterking voor een gesynchroniseerde versterker

Nadat u de luidsprekerdraden heeft aangesloten, dient u de versterking voor elke gesynchroniseerde versterker in te stellen. Alle gesynchroniseerde versterkers volgen de instellingen van de hoofdversterker.

Snelle instelling van de versterking

Zet de versterking van elke gesynchroniseerde versterker op NORMAL. Deze instelling zorgt voor een gebalanceerd uitgangsniveau en is geschikt voor de meeste toepassingen.

Geavanceerde instelling van de versterking

Regel de versterking van alle gesynchroniseerde versterkers, te beginnen met de hoofdversterker.

1. Laat het systeem een sinusgolf reproduceren op een laag uitgangsniveau.
2. Neem een voltmeter en meet het uitgangsniveau van de hoofdversterker.
3. Meet nu met de voltmeter het uitgangsniveau van de gesynchroniseerde versterker.
4. Regel het uitgangsniveau van de gesynchroniseerde versterker zo dat dit overeenkomt met dat van de hoofdversterker.
5. Herhaal deze procedure voor elk van de gesynchroniseerde versterkers, in de juiste volgorde.

Aansluiten van de luidsprekerdraden

Sluit de luidsprekerdraden aan overeenkomstig de configuratie van uw systeem aan de hand van de afbeeldingen op deze en de volgende bladzijde.

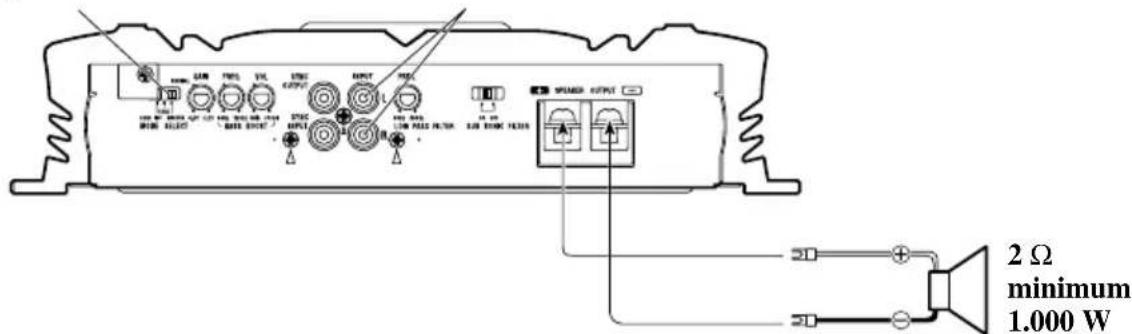

Enkele versterker

• De maat van de luidsprekerbedrading moet tenminste 12 AWG bedragen.
• Het vermogen hangt mede af van de combinatie van de luidsprekers, maar de impedantie moet 2 Ω of hoger zijn.

De MODE SELECT schakelaar moet op MASTER staan.

Aansluiten op een autostereo.

Zie het "Aansluitschema" voor details.

2 Ω minimum 1.000 W

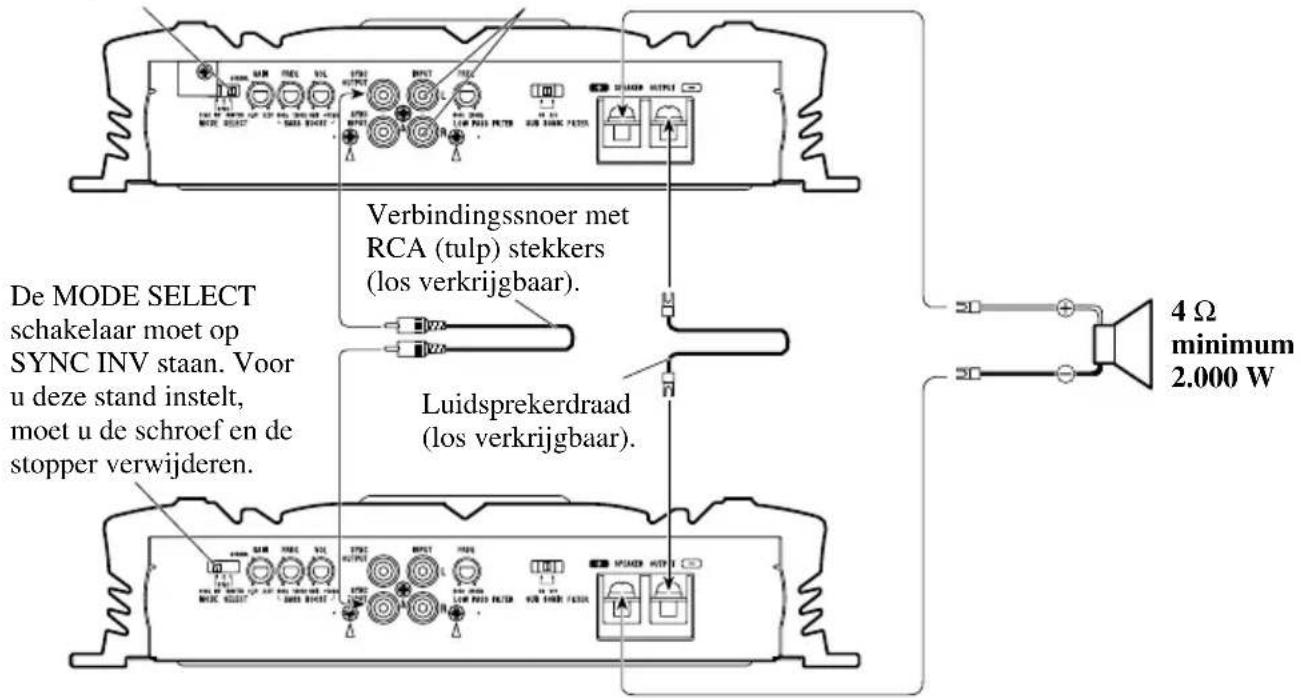

Twee versterkers in brugschakeling

• De maat van de luidsprekerbedrading moet tenminste 12 AWG bedragen.
• Het vermogen hangt mede af van de combinatie van de luidsprekers, maar de impedantie moet 4 Ω of hoger zijn.

De MODE SELECT schakelaar moet op MASTER staan.
Aansluiten op een autostereo. Zie het "Aansluitschema" voor details.

De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). 4 Ω minimum 2.000 W

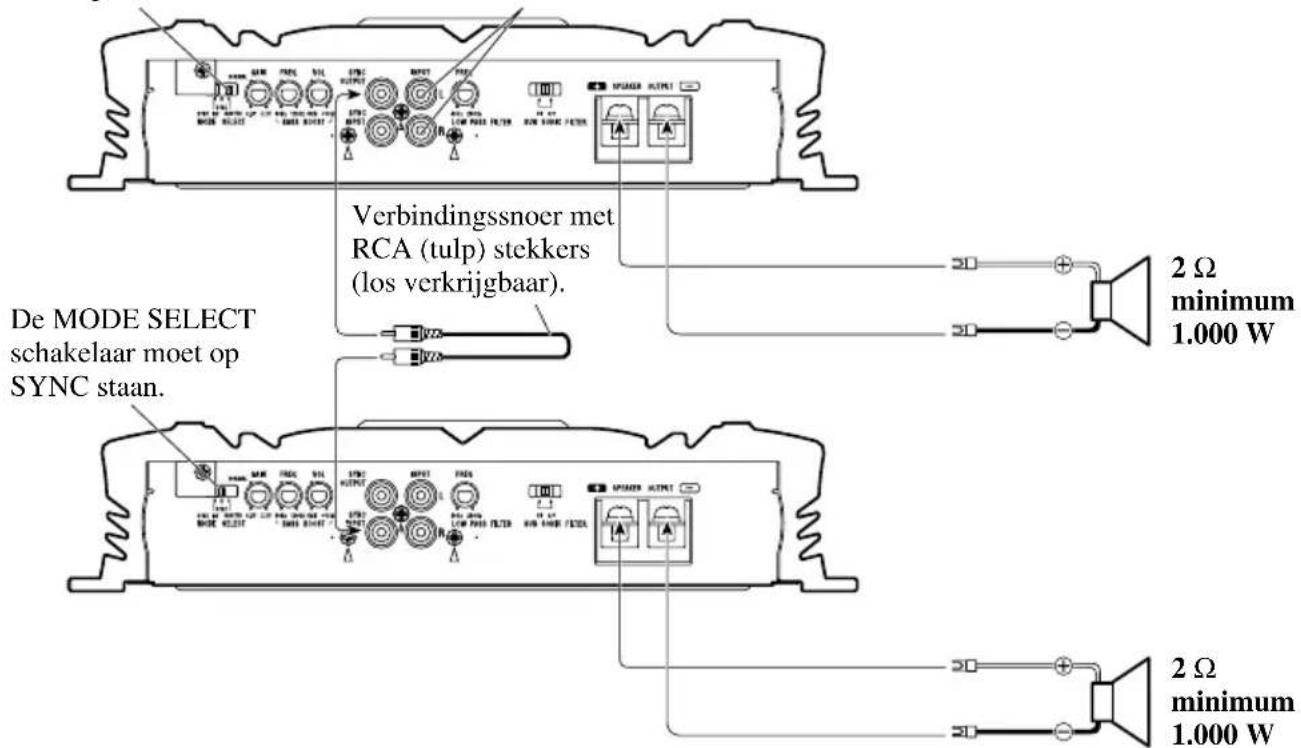

Twee versterkers

• De maat van de luidsprekerbedrading moet tenminste 12 AWG bedragen.
• Het vermogen hangt mede af van de combinatie van de luidsprekers, maar de impedantie moet 2 Ω of hoger zijn.

De MODE SELECT schakelaar moet op MASTER staan.
Aansluiten op een autostereo. Zie het "Aansluitschema" voor details.

De MODE SELECT schakelaar moet op SYNC staan. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). 2 Ω minimum 1.000 W 2 Ω minimum 1.000 W

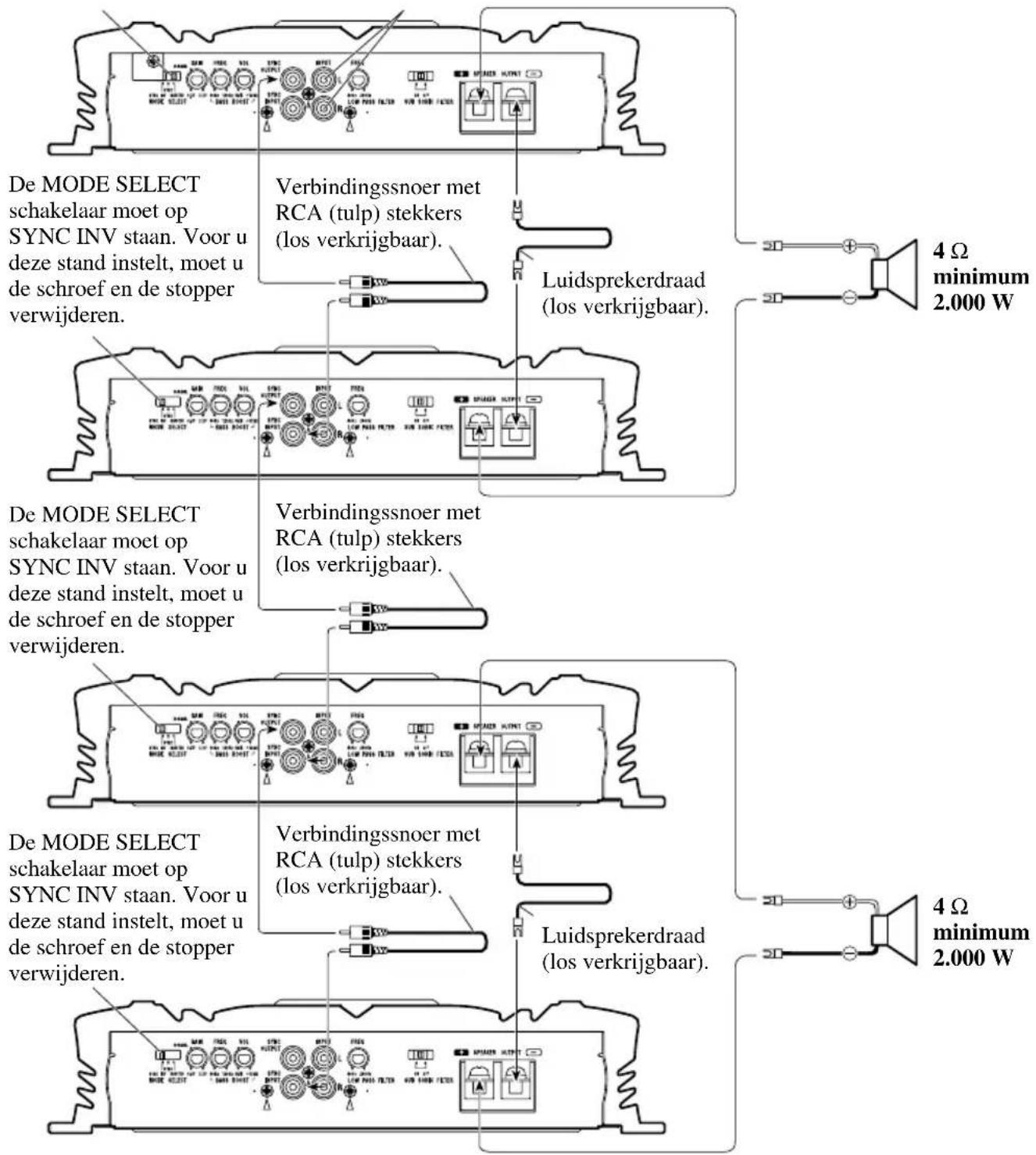

Vier versterkers in brugschakeling

• De maat van de luidsprekerbedrading moet tenminste 12 AWG bedragen.
• Het vermogen hangt mede af van de combinatie van de luidsprekers, maar de impedantie moet 4 Ω of hoger zijn.

De MODE SELECT schakelaar moet op MASTER staan.
Aansluiten op een autostereo.
Zie het "Aansluitschema" voor details.

De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). 4 Ω minimum 2.000 W De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC INV staan. Voor u deze stand instelt, moet u de schroef en de stopper verwijderen. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). Luidsprekerdraad (los verkrijgbaar). 4 Ω minimum 2.000 W

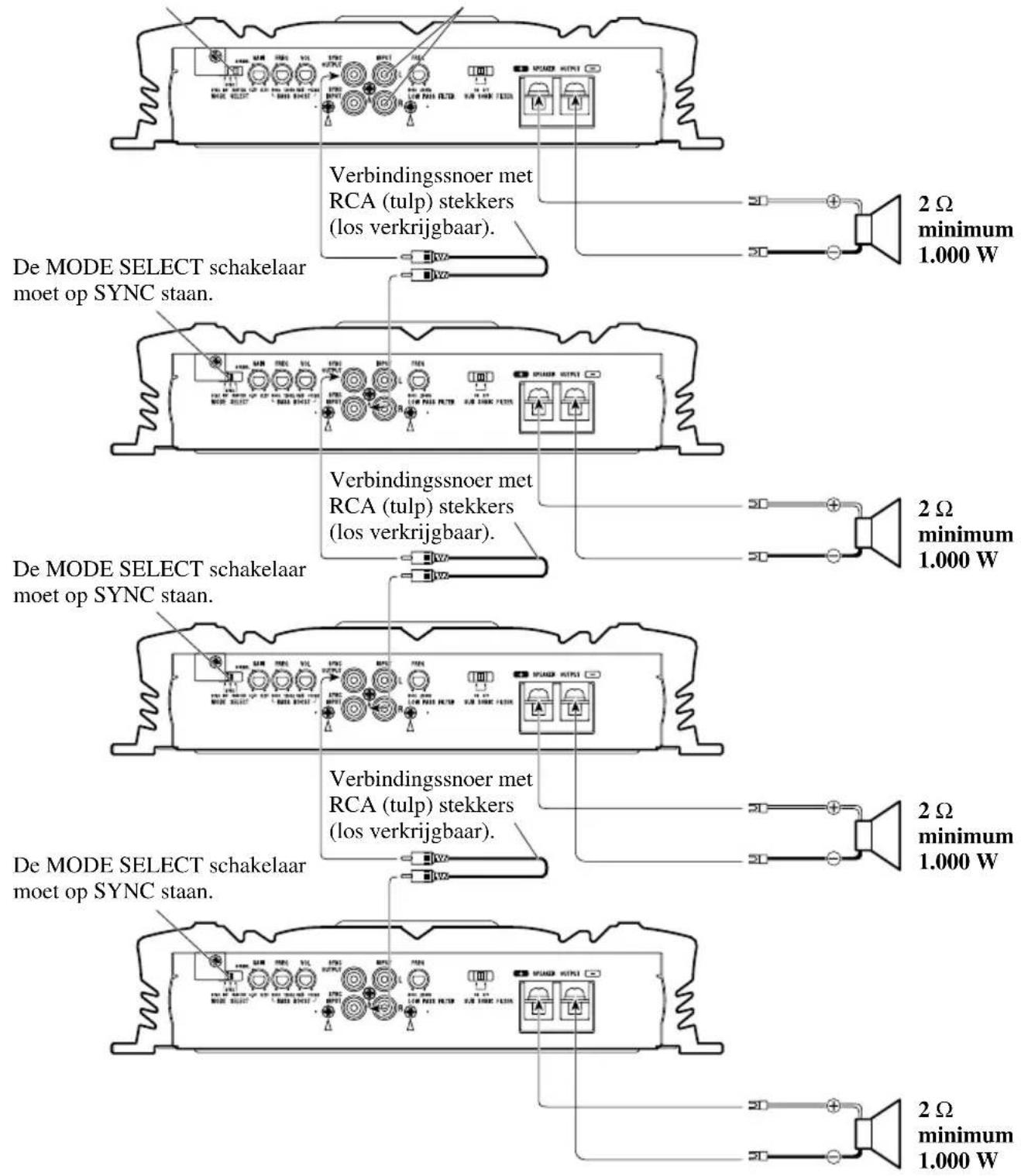

Vier versterkers

• De maat van de luidsprekerbedrading moet tenminste 12 AWG bedragen.
• Het vermogen hangt mede af van de combinatie van de luidsprekers, maar de impedantie moet 2 Ω of hoger zijn.

De MODE SELECT schakelaar moet op MASTER staan.
Aansluiten op een autostereo. Zie het "Aansluitschema" voor details.

Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC staan. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC staan. Verbindingssnoer met RCA (tulp) stekkers (los verkrijgbaar). De MODE SELECT schakelaar moet op SYNC staan. 2 Ω minimum 1.000 W 2 Ω minimum 1.000 W 2 Ω minimum 1.000 W 2 Ω minimum 1.000 W

WAARSCHUWING

- Niet installeren op:

—Plaatsen waar het de bestuurder of passagiers zou kunnen verwonden wanner de auto plotseling stopt.

—Plaasten waar de bestuurder door de eenheid tijdens het rijden zou kunnen worden gehinderd, zoals bijvoorbeeld op de vloer voor de bestuurdersstoel.

- Kontroleer dat draden niet in de weg van de stoelverstelmechanismen zitten. Dit zou namelijk kortsluiting kunnen veroorzaken.

- Controleer of er zich geen onderdelen achter het paneel bevinden wanneer u een gat boort voor de installatie van de versterker. Zorg ervoor dat alle kabels en belangrijke onderdelen zoals brandstofleidingen, remleidingen en de elektrische bedrading beveiligd zijn en niet kunnen worden beschadigd.

- Plaats lapse schroeven zodanig dat de kop van de schroef niet in aanraking met draden komt. Dit is belangrijk en voorkomt dat draden door trillingen van het voertuig door worden gesneden met brand tot gevolg.

- Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.

- Gebruik de bijgeleverde onderdelen op de manier die is beschreven om de installatie uit te voeren zoals het hoort. Als andere onderdelen dan diegene die zijn bijgeleverd worden gebruikt, is het mogelijk dat inwendige onderdelen van de versterker schade oplopen of loskomen, zodat de versterker niet meer werkt.

- Vervang de zekering in geen geval door één met een hoger vermogen of hogere waarde dan de originele. Gebruik van een verkeerde zekering kan leiden tot oververhitting en rookontwikkeling en tot beschadiging van het product en letsel, bijvoorbeeld brandwonden.

WAARSCHUWING:

Om slechte werking en/of letsel te voorkomen

- Zorg dat de ventiltie van de versterker niet wordt gehinderd, en let derhalve op de volgende punten tijdens het installeren.

—Zorg dat er voor een goede vrije ruimte boven de versterker is.

—Bedek de versterker niet met een vloermat of kleed.

• Laat de versterker IN GEEN GEVAL in contact komen met vloeistoffen, bijvoorbeeld als gevolg van de opstelling van de versterker. Dit kan leiden tot elektrische schokken. De versterker en luidsprekers kunnen ook beschadigd raken, rook produceren en oververhit raken door contact met vloeistoffen. Daarbij kan het oppervlak van de versterker en het oppervlak van aangesloten luidsprekers heet worden, hetgeen kan leiden tot lichte brandwonden.
• Installeer de versterker niet op onstabiele plaatsen, zoals op de reservebandhouder.
• De beste installatieplaats is verschillend afhankelijk van het automerk en model en uw wensen. Plaats de versterker echter beslist stevig op een stabiele plaats.
• Maak eerst voorlopige aansluitingen en ga na of de versterker en het systeem naar behoren werken.
• Na het installeren van de versterker, moet u controlleren dat het reservewiel, de krik en het gereedschap nog gemakkelijk kunnen worden verwijderd.

Voorbeeld van installatie op de vloermat of op het chassis

1. Zet de versterker op de plaats waar hij moet worden geïnstalleerd. Steek de bijgeleverde tapschroeven (4 × 18 mm) in de schroefgaten.

Druk met een schroevendraaier op de schroeven zodat ze een inkeping maken op de plaats waar de gaten voor de installatie moeten komen.

1. Boor gaten met een diameter van 2,5 mm op de plaatsen die zijn gemerkt en installeer de versterker, ofwel op de vloermat ofwel rechtstreeks op het chassis.

Tapschroeven (4 ×18 mm) — Vloermat of chassis

Boor een gat met een diameter van 2,5 mm

Technische gegevens

Spanningsbron 14,4 V gelijkstroom (10,8 — 15,1 V toelaatbaar)

Aarding ...... Negatieve klem aan massa

Stroomverbruik 42 A (met continu spanning, 4 Ω)

Gemiddeld stroomverbruik* 8,3 A (4 Ω voor een kanaal)

9,0 A (2 Ωvoor een kanaal)

Zekering (extern) 100 A

Afmetingen 300 (B) × 64 (H) × 279 (D) mm

Gewicht 5,9 kg (Excl. bedrading)

Maximale spanningsuitvoer 1.000 W × 1 (4 Ω) / 2.000 W × 1 (2 Ω)

Continu uitgangsvermogen 800 W × 1 (4 Ω) / 1.400 W × 1 (2 Ω) (DIN45324, +B = 14,4 V)

Belastingsimpedantie 4 Ω (2 — 8 Ω toelaatbaar), (Vb. Brug 4 — 16 Ω)

Frequentieweergave 10 — 240 Hz (+0 dB, -1 dB)

S/R verhouding 90 dB (IEC-A netwerk)

Vervorming 0,05% (50 W, 100 Hz)

Laag-doorlaatfilter ...... Afsnijfrequentie: 40 — 240 Hz

Afsnij-helling: -24 dB/oct

Subsonisch filter (HPF) ...... Frequentie: 20 Hz

Helling: -18 dB

Extra versterking lage tonen Niveau: 0 — 12 dB

Frequentie: 40 — 120 Hz

Faseregeling SYNC, SYNC INV

Versterkingsregeling 200 mV — 6,5 V

Maximale ingangsniveau /-impedantie .... RCA: 6,5 V / 22 kΩ

Opmerking:

- Technische gegevens en ontwerp zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

\*Gemiddeld stroomverbruik

- Het gemiddelde stroomverbruik is zo goed als gelijk aan het maximale stroomverbruik van dit toestel bij ontvangst van een audiosignaal. Gebruik deze waarde bij het uitrekenen van het totale stroomverbruik van meerdere vermogensversterkers.

PIONEER CORPORATION
