GEBRUIKSAANWIJZING 510 BS Pro GUDE

Originele gebruiksaanwijzing

GRASMAAIER

Italiano IT 45

Originale del Manuale d'Uso

TAGLIAERBA

Magyar HU 52

Vóór ingebruikneming van de machine deze gebruiksaanwijzing aandachtig doorlezen.

A.V.2

Voor nadruk en uittreksels is toestemming vereist. Technische wijzigingen voorbehouden.

Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig?

Op onze website www.guede.com in Service helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identificeren hebben wij het serienummer evenals artikelnummer en productiejaar nodig. Deze gegevens vindt u op het typeplaatje. Vul deze gegevens hieronder in om deze altijd bij de hand te hebben.

Serienummer:

Artikelnummer:

Productiejaar:

Tel.: [phone] / 700-360

Fax: [phone]

E-mail: [e-mail]

Aanduiding

B1

B2

B3

B4

B5

B6

B7

B8

B1: Voor ingebruikneming de gebruiksaanwijzing en de veiligheidsinstructies lezen en opvolgen.
B2: Gevaar door rond slingerende onderdelen bij draaiende motor. Beslist veilige afstand houden.
B3: Tijdens het gebruik voldoende afstand tot het maairmes houden.
B4: Explosiegevaar - motortank enkel met uitgeschakelde motor vullen.
B5: Giftige uitlaatgassen - machine uitsluitend in open lucht gebruiken.
B6: Gehoorbeschermer en veiligheidsbril gebruiken.
B7: Voor reparatie- onderhouds- en reinigingswerkzaamheden motor uitschakelen en de bougiestekker uitnemen.
B8: Let op: hete oppervlakte - verbrandingsgevaar.

Volg beslist de separate

BRIGGS&STRATTON

motoraanwijzing!!!

Snijbreedte Opvangvolume

Productveiligheid:

Het product is conform de desbetreffende normen van de Europese Gemeenschap

Milieubescherming:

Afval niet in het milieu, maar vakkundig verwijderen			Verpakkingsmateriaal van karton bij de daarvoor bestemde recyclingplaatsen inleveren
Beschadigde en/of te verwijderen elektrische of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen inleveren			Recyclingsysteem Interseroh

Verpakking:

Tegen vocht beschermen	Verpakkingsoriëntering - boven

Technische gegevens

GRASMAAIER PRO 460 BS
Motortype/slagvolume	DOV 4-takt / 158 ccm
Onbelast toerental	2800 min ^-1
Snijbreedte 460 mm
Opvangvolume 60 l
Hoogteverstelling 7-voudig (30 mm-75 mm)
Opgave geluidsniveau	LWA96 dB
Gewicht	32,5 kg
Afmetingen (L x B x H)	1300 x 570 x 990 (in mm)
Artikelnummer 75400

GRASMAAIER PRO 510 BS
Motortype/slagvolume	OHV 4-takt / 190 ccm
Onbelast toerental	2800 min ^-1
Snijbreedte 510 mm
Opvangvolume 60 l
Hoogteverstelling 7-voudig (30 mm-75 mm)
Opgave geluidsniveau	LWA 98 dB
Gewicht	35,6 kg
Afmetingen (L x B x H):	1400 x 570 x 1000 (in mm)
Artikelnummer 75405

GRASMAAIER PRO 560 BS
Motortype/slagvolume	OHV 4-takt / 190 ccm
Onbelast toerental	2800 min ^-1
Snijbreedte 560 mm
Opvangvolume 70 l
Hoogteverstelling 7-voudig (30 mm-75 mm)
Opgave geluidsniveau	LWA 98 dB
Gewicht	41 kg
Afmetingen (L x B x H):	1520 x 650 x 1000 (in mm)
Artikelnummer 75410

Levering en beschrijving van de machine (afb. 1, 2, 3)

1. Rijgreep
2. Zijuitworp
3. Snelspanklem
4. Luchtfilter
5. Bougie
6. Uitlaat/geluidsdemper
7. Hendel voor hoogte-instelling
8. Opvangzak
9. Omkeerstarter
10. Typeplaatje
11. Bedrijfshendel (dodemansbeugel)
12. Aandrijfhendel
13. Chokehendel aan het paneel

EG-CONFORMITEITVERKLARING

Hiermede verklaren wij,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dat de navolgend genoemde apparaten, op grond van hun ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele

veiligheids- en gezondheidverordeningen van de EG- richtlijnen voldoen.

Bij niet met ons overeengekomen wijzigingen aan het apparaat verliest deze verklaring haar geldigheid.

Benaming van het product:

GRASMAAIER PRO 460 BS

GRASMAAIER PRO 510 BS

GRASMAAIER PRO 560 BS

Artikel nr.:

75400

75405

75410

Desbetreffende EG-Richtlijnen:

2006/42/EC

2004/108/EC

2000/14/EC & 2005/88/EC

Gebruikte harmoniserende normen:

EN 836/A3:2004

EN ISO 14982:2009

Plaats van certificatie:

TÜV SÜD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Deutschland

Referentienummers #75400

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/029

e11*97/68SA*2004/26*0748*01

Referentienummers #75405

Z1A 09 11 60822 247

Z2 10 04 60822 256

OR/005514/030

e11*97/68SA*2004/26*0296*01

Referentienummers #75410

Z1A 10 08 60822 303

Z2 10 08 60822 301

OR/005514/036

e11*97/68SA*2004/26*0296*01

Datum/Handtekening fabrikant: 08.11.2010

Gegevens betr. ondertekende: bedrijfsleider

Technische documentatie:

J. Bürkle FBL; QS

Garantie

De garantie heeft uitsluitend betrekking op onvolkomenheden die op materiaal- of productiefouten zijn terug te voeren. Bij een claim betreffende een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of vreemde voorwerpen. Het niet naleven van gebruik- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten.

Veiligheidsinstructies

BELANGRIJK: De grasmaaier kan tenen of vingers afsnijden en ook voorwerpen wegslingeren. Het niet naleven van de volgende veiligheidsvoorschriften kan tot zware letsels leiden.

⚠ WAARSCHUWING: Om een ongewenst starten van de machine bij het instellen, transport evenals bij

onderhoud te vermijden altijd de kabel van de bougie ontkoppelen.

⚠ WAARSCHUWING: De uitlaatgassen en de afzonderlijke componenten daarvan omvatten resp. emitteren kankerwekkende of vruchtbaarheidsschadende, evenals voortplantingstorende chemicaliën.

⚠ WAARSCHUWING: De demper en ook andere motoronderdelen kunnen tijdens het gebruik extreem warm worden en ook bij het uitschakelen van de motor heet blijven. Om verbrandingen te vermijden, raak deze onderdelen niet aan.

⚠ WAARSCHUWING: Nooit met een draaiende motor in de open zijuitworp grijpen!!!

Lees deze gebruiksaanwijzing zorgvuldig door. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd.

Houd uw handen en voeten op afstand van de roterende onderdelen. Houd afstand van de uitwerpopening. Aanwijzing: de roterende onderdelen niet aanraken.

Het apparaat moet alleen door personen gebruikt worden die bewust van eigen verantwoordelijkheid zijn en met de bedieningsaanwijzing zijn vertrouwd.

Controleer zorgvuldig het terrein waarop het apparaat wordt gebruikt. Verwijder alle voorwerpen die door het apparaat uitgeworpen kunnen worden.

Gebruik de grasmaaier niet, als personen (met name kinderen) of dieren in de directe omgeving zijn.

Draag tijdens het maaien altijd stevige schoenen en een lange broek. Maai nooit met blote voeten of in lichte sandalen.

Vermijd achterwaartse bewegingen met de maaier, als deze niet echt nodig zijn. Kijk voor en tijdens het achteruit lopen naar achteren en beneden.

Gebruik de grasmaaier nooit met beschadigde of ontbrekende beschermonderdelen zoals uitwerpklep en/of opvangkorf voor gras.

Gebruik slechts de door de producent toegestane accessoires.

Schakel bij het oversteken van wegen of straten het mes uit.

Schakel de motor uit en neem de bougiestekker uit:

• voordat blokkeringen of verstoppingen in het uitwerpkanaal worden verwijderd
  ■ voordat de grasmaaier wordt gecontroleerd, schoongemaakt of andere werkzaamheden aan het apparaat worden uitgevoerd.
• als een vreemd voorwerp wordt geraakt; Controleer de grasmaaier op beschadigingen en herstel deze voordat u het apparaat opnieuw in gebruik neemt
• als de grasmaaier ongewoon sterk vibreert (het apparaat onmiddellijk controleren)

Schakel de motor uit en wacht tot het mes volledig tot stilstand is gekomen voordat de opvangzak voor gras wordt afgenomen.

Maai enkel bij daglicht of bij een goede kunstmatige verlichting.

Gebruik het apparaat niet onder invloed van alcohol of drugs.

Maai nooit in nat gras.

Let op uw voetbewegingen en op het vasthouden van de stuurhandbeugel.

Stuur de grasmaaier stapvoets.

Maak voor de start van de motor de koppeling voor de wielaandrijving los.

Vervang beschadigde geluiddempers.

Draag bij werkzaamheden met de grasmaaier altijd een veiligheidsbril.

Verwijder hindernissen zoals stenen en takken.

Controleer het terrein op oneffenheden. In hoog gras kunnen zich verborgen hindernissen bevinden.

Maai nooit in de buurt van hellingen, kuilen en bermen. U kunt uw houding of het evenwicht verliezen.

Gebruik het aapparaat niet op extreem steile terreinen.

Denk er aan dat de eigenaar of de gebruiker voor ongevallen of bedreiging van andere personen, evenals voor materiele schaden, verantwoordelijk is.

Wees oplettend en schakel de grasmaaier uit, als kinderen in de buurt zijn.

Maai dwars t.o.v. de helling, nooit op- of afwaarts.

Laat nooit toe dat kinderen of personen, die met deze gebruiksaanwijzing niet vertrouwd zijn, het apparaat gebruiken. De leeftijd van de gebruiker kan door plaatselijke bepalingen beperkt zijn.

Bewaar benzine slechts in daarvoor bedoelde jerrycans.

Vul de brandstoftank alleen buiten en rook niet tijdens het tanken.

Vul benzine aan voordat de motor wordt gestart.

Open nooit bij draaiende of hete motor de tankdop en vul geen benzine aan.

Start in geen geval de motor, als benzine is gemorst.

Verwijder het apparaat en vermijd het ontstaan van ontvlammingsbronnen in de omgeving van de gemorste benzine.

Zorg voor een veilige vervanging van de benzinetank en tankdoppen.

Controleer voor het gebruik altijd het mes, messchroeven en maationderdelen op beschadigingen of slijtage. Vervang versleten of beschadigde messen en schroeven per set zodat geen onbalans ontstaat.

Voer geen wijzigingen aan de bescherminrichtingen uit. Controleer regelmatig het juiste functioneren daarvan.

Houd het apparaat vrij van gras, blaadjes of andere afzettingen van vuil.

Verwijder gemorste olie of benzine.

Laat de motor afkoelen voordat de machine in een gesloten ruimte wordt opgeslagen.

Wees bijzonder voorzichtig, als u de richting op de helling wijzigt.

Stel nooit bij draaiende motor de hoogte van de wielen in.

De inrichting voor de grasopvang kan door slijtage of beschadiging zijn functionaliteit verliezen waardoor beweegbare delen vrij liggen of onderdelen uitgeworpen kunnen worden.

Controleer deze componenten regelmatig en vervang ze bij behoefte met de door de producent aanbevolen reserveonderdelen.

Het mes van de grasmaaler is zeer scherp. Letselgevaar! Wees bij het onderhoud van het mes bijzonder voorzichtig, draag beschermhandschoenen of omwikkel het mes.

Wijzig niet de basisinstellingen van de motor en vermijd het forceren van de motor.

Wees voornamelijk voorzichtig, als u de grasmaaier omkeert of deze naar u toe trekt.

Schakel het mes uit, indien de grasmaaier voor het passeren van andere vlakten dan gras gekipt of getild moet worden en de grasmaaier naar een maavlak heen en terug getransporteerd moet worden.

Maak alle mes- en aandrijvingkoppelingen los voordat de motor wordt gestart.

Start de motor volgens de gebruiksaanwijzing en let er op dat uw voeten zich op een veilige afstand van het mes bevinden.

Kip de grasmaaier niet bij het starten van de motor, behalve als deze voor het starten gekipt moet worden. Kip de maaier in dit geval niet meer dan werkelijk noodzakelijk is en til altijd de van u afgewende kant omhoog.

Start de motor niet, als u voor de uitwerpbuis staat.

Til of transporteer de grasmaaier nooit met een draaiende motor.

Verlaag de reminstelling bij het uitschakelen van de motor. Als de motor van een afsluitkraan is voorzien, sluit dan de benzinetoevoer na het maaien af.

Zorg altijd op een veilige grip op hellingen.

Laat de verbrandingsmotor niet in gesloten ruimten draaien waarin het gevaarlijke koolmonoxide zich kan ophopen.

LET OP: Alle montage- of onderhoudswerkzaamheden dienen beslist bij uitgeschakelde motor uitgevoerd te worden. Lees de gebruiksaanwijzing volledig door voordat u de nieuwe grasmaaier gaat samenbouwen of in gebruik neemt.

BELANGRIJK: De grasmaaier wordt zonder olie en benzine geleverd.

De grasmaaier uitpakken

Neem de grasmaaier uit het karton en controleer of in de verpakking geen losse onderdelen achtergebleven zijn.

Samenbouw opvangzak

Neem de opvangzak uit de verpakking en bevestig deze, zoals op de afbeelding te zien is, aan het betreffende frame.

BELANGRIJK: De handgreep voorzichtig uit elkaar nemen zodat de kabels niet ingeklemd of beschadigd kunnen worden.

De handgreep zo ver optillen tot de werkpositie inklikt.

Beschermende verpakking verwijderen, het bovenste deel van de handgreep optillen en dit met het onderste deel samenbouwen.

Borgschroeven aan beide handgreepkanten vast aandraaien.

De beschermende verpakking van de bedieningshandgreep in het bovenste onderdeel verwijderen.

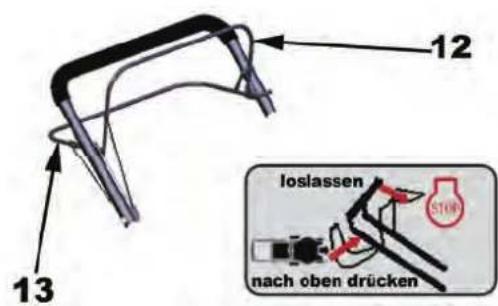

Bedrijfshendel (dodemansbeugel) (12) - bij het starten moet deze in de richting van de handgreep gedrukt worden. Bij uitschakelen van de motor moet deze hendel losgelaten worden.

Aandrijfhendel (13) wordt gebruikt, als de grasmaaier naar voren bewogen moet worden.

loslassen - loslaten nach oben drucken - naar boven drukken

Gebruiksdoelen

sammeln - verzamelen

mähen - maaien

auswerfen - uitwerpen

Maaien en mulchen

Door de ingestoken mulchwig wordt het gras niet uitgeworpen, maar door de maaimessen meervoudig kleiner gemaakt en blijft, voor het bemesten van de oppervlakte, op de grasmat liggen (zijuitworp dient gesloten te zijn).

Maaien en verzamelen

Het gras wordt in de opvangzak verzameld (vochtig en nat gras verkleint de vulling van de opvangzak). Voor de bevestiging van de opvangkorf aan de maaier moet de afdekplaat opgetild en de opvangkorf opgehangen worden.

Maaien (zonder grasopvangzak)

Gemaaid gras wordt in strepen op het veld achtergelaten.

Maaien (zijuitworp)

Gemaaid gras wordt in strepen op het veld achtergelaten. Til de zijklep op en hang de haken van de zijuitworp in de as van de zijklep in. Laat daarna de zijklep naar beneden en controleer of de zijuitworp goed bevestigd is.

Ombouw tot "mulchen"

De montage en demontage van accessoires dient altijd uitgeschakelde motor uitgevoerd te worden.

Montage

Plaats de mulchwig, bij verwijderde grasopvangzak, in het uitwerpkanaal en borg deze doordat de mulchwig door de zelfborgende haken wordt geborgd.

Overtuigt u zich er van of de mulchwig na de montage stabiel gemonteerd is.

Let op!!! Uitsluitend de originele onderdelen van de fabrikant gebruiken.

Demontage

In het midden met de duim drukken en de mulchwig er uit trekken.

Let op!!!

Indien de grasmaaier tijdens het maaien verstopt raakt, reduceer dan de voorwaartse beweging om de messen

langer de gelegenheid te geven het gras kleiner te maken en op de grasmat te verdelen. Verwijder het opgehoopte gras nooit met de hand.

Bediening van de aandrijving

Het zelfrijdende loopwerk wordt als volgt bediend:

druk de bedrijfshendel (dodemansbeugel) (12) tegen de handgreep in en parallel daarop de aandrijfhendel (13) tegen de handgreep. De voorwaartse beweging wordt door het loslaten van de aandrijfhendel (13) gestopt.

Instelling van de maaihoogte

Afhankelijk van de gewenste maaihoogte moet de hoogte van de wielen ingesteld worden. Stel de maaihoogte, m.b.v. de hendel voor de hoogte-instelling (8), naar uw wens in. Voor de meeste grasmaaiers is de middelste positie de meest passende hoogte.

Voor het starten olie vullen

BELANGRIJK

Voor ieder gebruik de oliestand controleren. Bij behoefte olie tot de markering op de pijlstok bijvullen.

Tanken met brandstof (loodvrije benzine)

De brandstof wordt door de vulopening op de tank bijgevuld. Vermijd ontsnapping van benzine. In de handel verkrijgbare, zuivere loodvrije benzine gebruiken. De benzine niet met olie mengen. Slechts de hoeveelheid benzine kopen zodat deze binnen 30 dagen verbruikt kan worden.

WAARSCHUWING: gemorste olie of benzine rogen. Niet opslaan, niet morsen, niet in de buurt van en vuur gebruiken.

WAARSCHUWING: Met alcohol verrijkte brandstoffen (sohol genaamd) of brandstoffen met ethanol, resp. mengsels van metanol kunnen vocht aantrekken die dan doet ontstaan. Een zuivere benzine kan tijdens de opslag brandstofsysteem van de motor beschadigen. Om orproblemen te vermijden zou het brandstofsysteem, voor opslag langer dan 30 dagen, geleegd moeten worden. De brandstoftank legen, de motor starten en laten draaien tot het brandstofsysteem en de carburateur leeg zijn. Ieder seizoen verse brandstof vullen. Zie ook opslagaanwijzingen. bruik nooit een reinigingsmiddel in de brandstoftank om de for of de carburateur schoon te maken. Het kan tot een niet areerbare schade aan de motor leiden.

Motorstart

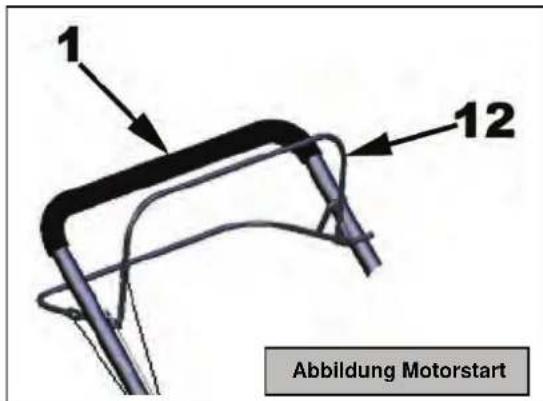

1 12 Abbildung Motorstart

Afbeelding motorstart

Bij starten dient u zich eerst te overtuigen dat de bougie werd geplaatst en de machine van voldoende olie en benzine is voorzien.

AANWIJZING: Wegens een beschermende oliefilm aan de binnenste motoroppervlakte kan de motor bij de eerste start walmen. Dit kan als normaal beschouwd worden.

1. Chokehendel aan het paneel openen.

1. De bedrijfshendel (dodemansbeugel) (12) naar de rijgreep (1) drukken.

2. Bij getrokken bedrijfshendel (doder 12) nu het startkoord (10) langzaam, tot een lichte weerstand voelbaar is, uittrekken, dan krachtig aan de starter verder trekken, tot de motor start.

AANWIJZING: Bij koud weer of na langere stilstand kan het nodig zijn de eerste stappen meermaals te herhalen.

Motorstop

Laat de bedrijfshendel (dodemanshendel) (12) los, om de motor te stoppen

WAARSCHUWING! Na het uitschakelen van de motor draait het mes noch enkele seconden door. Indien de grasmaaier zonder toezicht blijft staan, koppel dan het bougiedeksel af.

Belangrijke tips en adviezen voor het grasmaaien!!!

Onder bepaalde omstandigheden, zoals bij zeer hoog gras, kan het nodig zijn de maaihoogte naar boven in te stellen zodat de kracht en overbelasting van de motor bij het rijden met de grasmaaier verminderd wordt, evenals het inklemmen van gras in de grasmaaier. Het kan ook nodig zijn de vlakte meermaals te maaien.

De ontluchtingsopeningen in de opvangkorf kunnen verstopt raken, als de opvangkorf niet regelmatig wordt schoongemaakt. De opvangkorf regelmatig met water schoonmaken en voor het gebruik laten drogen.

Het bovenste motorgedeelte rond de starter schoon houden. Hierdoor ontstaat een betere luchtstroming en de levensduur van de motor wordt langer.

Uitsluitend bij droog weer maaien.

De messen steeds scherp houden.

Onderhoud

Originele reserveonderdelen worden door de klantendienst en door de handelaar geleverd. Er wordt aanbevolen het jaarlijkse onderhoud en de controle van de veiligheidselementen door een geautoriseerde werkplaats te laten uitvoeren. Voor onderhoud en reserveonderdelen contact met uw handelaar opnemen a.u.b.

BELANGRIJK – Regelmatig onderhoud is voor de gelijkblijvende gebruiksveiligheid en het behouden van de oorspronkelijke prestatie van het apparaat onmisbaar.

Alle schroeven en moeren aangedraaid houden zodat u zeker bent dat de machine in een gebruiksveilige staat is. Regelmatig onderhoud is voor de veiligheid en voor een storingsvrij gebruik onmisbaar.

Een machine met brandstof nooit in gesloten ruimten opslaan, omdat de verdampende brandstof kan ontvlammen.

Voor de opslag in gesloten ruimten de machine absoluut laten afkoelen en de brandstof verwijderen.

Om het brandrisico te minimaliseren, houd de motor en de uitlaatdemper, evenals het accuonderdeel en de brandstoftank

vrij van gras, bladeren en vetten. Het gemaaide gras niet samen met de grasmaaier opslaan.

Vermijd om veiligheidsredenen een gebruik van de machine met versleten of beschadigde onderdelen. De defecte onderdelen moeten door nieuwe vervangen, dus niet gerepareerd, worden. Gebruik uitsluitend originele onderdelen en originele messen.

Onderdelen van een andere als voorgeschreven kwaliteit kunnen de machine beschadigen en de veiligheid benadelen.

Voor zover het nodig is de brandstoftank leeg te maken, dient dit buiten en bij koude motor uitgevoerd te worden.

Bij demontage en instelling van de messen stevige beschermende handschoenen dragen.

De messen moeten na het slijpen op de juiste draairichting en onbalans gecontroleerd worden.

De zelfsluitende afdekking en de opvangkorf regelmatig op slijtage en vervuiling controleren.

Altijd als de machine getransporteerd wordt, met de handen vastgehouden of geneigd moet worden, moeten veiligheidshandschoenen gedragen worden.

Het apparaat aan die plaatsen pakken die een veilige greep garanderen. Denk aan het gewicht en de gewichtsverdeling van de grasmaaier.

Schoonmaken

De machine na ieder gebruik met water schoonmaken, gras en modder van het behuizinginterieur verwijderen - zo worden indrogen van de vervuilingen binnen in de behuizing en problemen bij de volgende start vermeden.

De aanplak aan de binnenkant van de behuizing kan met de tijd door schuurwerkingen loslaten. Om de latere corrosie van de machine te voorkomen voorzien wij de versleten plekken van een roestwerend middel.

Een- of twee keer per jaar moet de drijfwerkafdekking verwijderd worden en de omgeving rond de riemschijven en de aandrijfriem met een borstel of met perslucht schoongemaakt worden.

Eenmaal per seizoen moet de binnenruimte van de aandrijfwielen schoongemaakt worden. De beide wielen demonteren. De tandwielen en de randen daarvan met perslucht of een borstel van gras en vuil ontdoen.

Demontage van messen

Voor schoonmaken / slijpen / vervangen

Let op!!! Beslist vooraf de bougiestekker uitnemen.

Bij de demontage van de messen de schroef losmaken.

Volgens de afbeelding weer samenbouwen. De schroeven aandraaien. Draaimoment - 40 Nm. Bij vervangen van de messen zou ook de schroef vervangen moeten worden.

De benzine mag in de brandstoftank nooit langer dan 1 maand blijven. De grasmaaier regelmatig schoonmaken en in een droge gesloten ruimte opslaan.

Milieu

Voor de bescherming van het milieu zou u aan de volgende punten bijzondere aandacht moeten schenken:

Altijd zuivere loodvrije benzine gebruiken.

Altijd een trechter en/of een kan met standregeling gebruiken om morsen van brandstof bij het tanken te vermijden.

De brandstof niet tot de rand vullen.

De motorolie niet laten overlopen.

Overtuigt u zich bij de olieverversing er van dat de verbruikte olie volgens voorschriften wordt verwijderd. Vermijd het morsen met olie.

Oude oliefilter niet met het restafval verwijderen maar bij de overeenkomstige verzamelplaats afgeven.

Indien de demper defect is, vervang deze. Gebruik bij reparaties originele reserveonderdelen.

Laat de instelling van de carburateur door een vakkundig persoon uitvoeren.

De filter altijd volgens de aanwijzingen schoonmaken.

Na afloop van de levensduur van uw machine wordt aanbevolen deze bij uw handelaar af te geven zodat hij voor verwijdering volgens voorschriften kan zorgdragen.

Controleer uw grasmaaier regelmatig op slijtage en de technische staat.

Handelswijze in noodgeval

Tref de noodzakelijke maatregelen om éérste hulp te verlenen, die met het letsel overeenkomt en vraag zo snel mogelijk gekwalificeerde medische hulp aan. Bescherm gewonde personen voor overig letsel en stel ze gerust. Voor het eventueel plaatsvinden van een ongeval zou altijd een verbandtrommel, volgens DIN 13164, op de werkplaats beschikbaar moeten zijn. Het uit de verbandtrommel genomen materiaal dient onmiddellijk aangevuld te worden. Indien u hulp vraagt, geef dan de volgende gegevens door:

1. Plaats van het ongeval
2. Soort van het ongeval
3. Aantal gewonde mensen
4. Soort verwondingen

FOUTDIAGNOSE

DE MOTOR START NIET	Mogelijke oorzaak Oplossing
Controle van de brandstoftank	Onvoldoende brandstof.	Brandstof bijvullen.
	Slechte brandstof, opslag zonder leegmaken van de benzinetank, onjuiste benzinesoort.	De brandstoftank en carburateur leegmaken. Verse benzine bijvullen.
Bougie controleren	Onjuiste, vervuilde of onjuist ingestelde bougie.	Schuifplaat vervangen.
	De bougie is nat van benzine (verzopen motor).	Bougie afdrogen en opnieuw
De motor bij een vakhandelaar laten repareren of in het werkplaatshandboek naslaan	Verstopte brandstofffilter, onjuiste instelling van de carburateur, resp. de ontsteking, verkleefde ventielen e.d.	Defecte onderdelen vervangen of (indien nodig) repareren.
Voeding defect	Trek te lang Trek instellen
Gras wordt niet verzameld	Kanaal verstopt, opvangzak vol, gras te nat.	Uitwerpkanaal schoonmaken, opvangzak leegmaken, bij droog weer maaien.
Motor start niet ondanks de bediende dodemansbeugel (11)	Instelling dodemansbeugel te lang.	Dodemansbeugel korter instellen.
