GEBRUIKSAANWIJZING NM 7081 PRIMERA

1. Steekplaat
2. Bovenste afdekkap
3. Garenspanning-draaischakelaar
4. Scharniergarenhefboom
5. Garenvoorspanning

6. Opspoel-spanningsschijf

7. Garenrolhouder

8. Spoeldraagarm

9. Spoelgrijper

10. Naaldkeuzeschakelaar

11. Steeklengte-draaischakelaar

12. Steekpatroon-draaischakelaar

13. Weergaveveld voor steekpatroon-draaischakelaar

14. Achteruitknop

15. Uittrekbare aanschuiftafel (met toebehorenvak)

16. Draaggreep

17. Naaivoethefboom (zorgt voor heffen en zakken van de naaivoet)

18. Vrije arm-tafel

19. Voetpedaalbus

20. Tuimelschakelaar

21. Handwiel

22. Draadgeleiding

23. Naaldhouderschroef

24. Garenhaak

25. Naald

26. Transporteur

27. Naaivoet

28. Schroef voor de naaivoethouder (koppelt de gehele naaivoethouder los)

29. Naaivoethouderhefboom (koppelt de naaivoet los)

30. Snijdinrichting (voor het afsnijden van het naaigaren)

Toebehoren

1. Spoelen (4 stuks)
2. Geleidingsrail
3. Naaldassortiment
4. Blindstikvoet
5. Zigzagvoet (standaardvoet)
6. Rolzoomvoet
7. Ritssluitingvoet
8. Knoopaannaaivoet
9. Kwast
10. Schroevendraaier (2 stuks)
11. Olieflesje
12. Dubbele naald
13. Knoopsgatvoet

14. Afdekkap (niet afgebeeld)

15. Afsnijmes (bevindt zich in de greep van de kwast)

16. Netkabel met voetpedaal (niet afgebeeld)

Controleer het toebehoren t.a.v. de volledigheid.

34 Nederlands

Inhoud

1. Overzicht.... 34
2. Veiligheidsinstructies.... 37
3. Bediening 39

3.1 Plaatsen en aansluiten.... 39
3.2 Voorbereiding van het naaiwerk 39
3.3 Starten van het naaien.... 48
3.4 Naaitechnieken 49
3.5 Siersteken.... 57

1. Onderhoud en verzorging.... 59

4.1 Uitnemen van de grijper en van zijn onderdelen 59
4.2 Reiniging van de transporteur 60
4.3 Oliën van de onderdelen onder de bovenste afdekkap 60

1. Verhelpen van fouten.... 61
2. Weggooien.... 64
3. Conformiteitverklaring.... 64
4. Technische gegevens....64
5. Garantievoorwaarden 65

Nederlands 35

Hartelijk dank voor uw vertrouwen!

Wij feliciteren u met uw nieuwe primera naaimachine en zijn ervan overtuigd dat u over dit moderne apparaat tevreden zult zijn.

Om te garanderen dat uw naaimachine steeds optimaal functioneert en paraat is en om uw persoonlijke veiligheid te garanderen, hebben wij het volgende verzoek aan u:

Lees voor de eerste ingebruikneming de gebruiksaanwijzing grondig door en volg altijd de veiligheidsaanwijzingen op!

Alle handelingen aan en met dit apparaat mogen alleen uitgevoerd worden in zoverre ze in deze gebruiksaanwijzing beschreven staan.

Bewaar deze handleiding.

Mocht u de naaimachine aan een ander geven, doe dan ook deze gebruiksaanwijzing erbij.

Opmerking: In deze gebruiksaanwijzing is alleen de bediening van uw naaimachine beschreven.

Naaikennis en de bijbehorende vakbegrippen worden als bekend verondersteld.

Let op:

De vetgedrukte cijfers in de tekst hebben betrekking op de hoofdafbeelding op de uitklapbare voorste binnenpagina.

Vetgedrukte letters hebben betrekking op onderdelen die in de ernaast staande tekening zijn aangegeven.

Op sommige plaatsen zijn de arbeidsstappen in de ernaast staande tekeningen van cijfers voorzien. Deze zijn niet identiek aan de vetgedrukte cijfers in de tekst. In de tekst wordt er steeds op gewezen dat deze cijfers overeenkomen met de arbeidsstappen in de tekst.

2. VEILIGHEIDSINSTRUCTIES

In deze gebruiksaanwijzing worden voor het aanduiden van veiligheidsinstructies de volgende symbolen gebruikt

Gevaar!

Dit symbool staat voor gevaren die tot ernstig letsel kunnen leiden.

Let op!

Dit symbool staat voor gevaren die tot verwondingen en materiële schade kunnen leiden.

Met de naaimachine mogen uitsluitend de in de gebruiksaanwijzing beschreven functies worden uitgevoerd. Ieder ander gebruik geldt als oneigenlijk.

Het apparaat is uitsluitend geconcipieerd voor het gebruik in de privé-sector.

Algemeen

• Bewaar de gebruiksaanwijzing zoveel mogelijk binnen handbereik van de naaimachine.
• Gebruik uitsluitend de door de fabrikant aanbevolen toebehoren, dat in dit handboek vermeld is.

Gevaar! Ter bescherming tegen elektrische schokken

• De naaimachine werkt met gevaarlijke spanning. Laat de naaimachine niet zonder toezicht, wanneer deze op de stroom aangesloten is.
• Na het gebruik van de naaimachine en voor het reinigen moet onmiddellijk de stekker uit de stopcontact worden getrokken.
• De naaimachine mag niet met druppelend of spetterend water respectievelijk andere vloeistoffen in aanraking komen.
• Sluit de naaimachine uitsluitend op een correct geïnstalleerde en beveiligde 230 V contactdoos aan.
• Voorkom dat er vloeistof in de naaimachine terecht komt. Indien dit toch mocht gebeuren, moet onmiddellijk de stekker uit het stopcontact worden getrokken en u dient zich tot ons servicecenter te richten, zie garantiekaart.
• Voor het vervangen van gloeilampen moet altijd de stekker uit het stopcontact worden getrokken. Alleen gloeilampen van hetzelfde Type (15 W, E14) gebruiken.
• Voer geen veranderingen aan de naaimachine uit.

Gevaar voor kinderen

• Dit apparaat is niet bestemd om door personen (inclusief kinderen) met beperkte fysische, sensorische of geestelijke vermogens of met gebrekkige ervaring en/of kennis te worden gebruikt, hetzij dat zij door een persoon die verantwoordelijk is voor hun veiligheid, worden begeleid of van deze persoon aanwijzigigen kregen hoe het apparaat te gebruiken is.
  Kinderen moeten onder toezicht worden gehouden om te garanderen dat zij niet met het apparaat spelen.

- Let erop dat het verpakkingsmateriaal of de accessoires buiten het bereik van kinderen blijven. Er bestaat verstikkingsgevaar, wanneer er kleine componenten worden ingeslikt.

Nederlands 37

Let op! Ter bescherming tegen verbranding, vuur elektrische schokken of verwondingen van personen

Bij het plaatsen

• De naaimachine mag niet in de buitenlucht worden gebruikt.
• De naaimachine mag uitsluitend op een horizontaal vlak worden geplaatst.
• De naaimachine mag niet op plaatsen worden gebruikt, waar drijfgasproducten (sprays) of zuurstof worden gebruikt.
• Het apparaat mag niet in vochtige zones worden gebruikt. Houd minimaal afstand t.o.v. vocht, zoals wasbakken e.d., aan van een meter.
• Stel de naaimachine niet aan grote hitte bloot. Let ook op een voldoende grote afstand t.o.v. verwarmingsradiatoren en dergelijke. Dat geldt ook voor de netkabel.
• De netkbel moet voor het gebruik volledig worden afgewikkeld. Let erop dat de netkabel geen struikelval wordt.
• Bij het gebruik van een tussenstekker of een verlengkabel moet erop worden gelet dat deze aan de wettelijke eisen voldoen.

Bij het gebruik

• Gebruik het apparaat niet als het zichtbare beschadigingen aan de behuizing of het netsnoer heeft. Reparaties aan het apparaat mogen uitsluitend door het servicecenter worden uitgevoerd. Als de netaansluiteiding van dit apparaat beschadigd wordt moet het door ons servicecenter worden vervangen om gevaar te voorkomen.
• Bij het gebruik van de naaimachine mogen de ventilatiegleuven niet worden geblokkeerd en deze en het voetpedaal dienen vrij te worden gehouden van pluizen, stof- en textielresten.
• Geen voorwerpen in de openingen van de naaimachine steken of erin laten vallen.
• Om de machine uit te schakelen zet u de hoofdschakelaar op "0" en trekt de stekker uit de stopcontact.
• Bij het scheiden van het stroomnet dient men altijd aan de stekker en niet aan de kabel te trekken.
• De vingers bij alle bewegende delen uit de buurt houden. Men dient met name voorzichtig te zijn in de omgeving van de naainaald. Let altijd op dat de naald omhoog en omlaag beweegd, wanneer deze in gebruik is.
• Gebruik uitsluitend originele steekplaten. Een foutieve steekplaat kan tot het breken van de naald lijden. Gebruik geen kromme naalden.
• Let er altijd op dat de naaldkeuzeschakelaar correct is ingesteld voor de ingevoerde naald. Een verkeerde instelling kan naaldbreuk veroorzaken.
• Tijdens het naaien mag men niet aan de stof trekken en deze ook niet voortschuiven. Dit kan tot het breken van de naald leiden.
• Let op: De in-/uitschakelaar schakelt alleen het licht uit. De naaimachine blijft bedrijfsklaar zolang de stroom aangesloten is. Trek daarom de stekker uit het stopcontact bij werkzaamheden in de omgeving van de naald zoals draad invoeren, naald vervangen, invoeren van de spoel, naaivoet wisselen en dergelijke.
• Leg geen voorwerpen op het voetpedaal, om het ongecontroleerd starten van de naaimachine te voorkomen. Het voetpedaal of de motor kunnen doorbranden!

Bij het onderhoud

• Trek altijd de netstekker uit het stopcontact wanneer de behuizing voor het reinigen of voor een van de in dit handboek beschreven serviceinstellingen wordt geopend.
• Gebruik voor het reinigen van de behuizing uitsluitend neutrale zepen en reini-gingsmiddelen. Benzine, verdunningsmiddelen en schuurpoeder kunnen de behuizing en de machine beschadigen en mogen daarom nooit worden gebruikt.

3. BEDIENING

3.1 PLAATSEN EN AANSLUITEN

1. Plaats de naaimachine op een stabile, vlakke tafel, die u voldoende ruimte geeft voor uw benen en het voetpedaal. Mocht u de naaimachine op een gelakt oppervlak plaatsen, leg dan een slipvast onderlegger onder de naaimachine.

A Netcontactdoos
B Netstekker
C Stekker van de voetpedaalkabel
D Bus aan de naaimachine
E Tuimelschakelaar

Controleer of de op de typeplaatje aangegeven spanning en frequentie overeenstemmen met de spanning en frequentie van uw stroomnet.

1. Steek de stekker van de voetpedaalkabel C - de stekker tussen voetpedaal en netstekker - in de betreffende bus D op de naaimachine.
2. Verbind de netstekker B met de netcontactdoos A.
3. Bedien de tuimelschakelaar E, om het naaimachinenlicht in te schakelen.

3.2 VOORBEREIDING VAN HET NAAIWERK

Werking van het voetpedaal

1. Met behulp van het voetpedaal kunt u de naaisnelheid bepalen. Hoe verder het voetpedaal wordt ingedrukt, des te meer stijgt de naaisnelheid.
2. Door loslaten van het voetpedaal zet u de machine stop.

Opmerking: Oefen voor het eerste gebruik van de naaimachine de omgang met het voetpedaal zonder garen.

Uittrekbare aanschuiftafel

De uittrekbare aanschuiftafel vergroot bij het naaien de arbeidszone en kan probleemloos worden verwijderd. Het gebruik van de vrije arm maakt het naaien op moeilijk toegankelijke plaatsen mogelijk.

Verwijderen van de uittrekbare aanschuiftafel

1. Neem de aanschuiftafel eraf zoals in de tekening weergegeven is.
2. Om de aanschuiftafel weer aan te brengen, verbindt u deze weer met de naaimachine.

Voordelen en toepassingen van het naaien met vrije arm

• Voorkomen van een stofophoping voor de naainaald bij het naaien van zakken, zomen en rondomgesloten naden van mouwen, taille-uitsnijdingen en andere ronde naadstukken.
• Repareren van plekken aan knieën en ellebogen alsmede van kinderkleding.

De naaimachineverlichting bevindt zich aan het kopeinde van de bovenste afdekkap 2.

Let op! Gevaar voor stroomschokken!

Voor het vervangen van de gloeilamp schakelt u het licht met de in-/uitschake- laar uit en trekt u de stekker uit het stopcontact. Indien de naaimachine vooraf in gebruik was, is de gloeilamp heet. Er bestaat verbrandingsgevaar. Wacht enkele minuten zodat de gloeilamp afkoelt.

1. Verwijder aan de linkerkant van de naaimachine de schroefafdekking.
2. Draai de schroef eruit.
3. Neem de bovenste afdekkap 2 eraf.
4. Draai de gloeilamp naar links om deze eruit te nemen.
5. Plaats de nieuwe gloeilamp erin en draai deze naar rechts.
6. Zet de afdekkap er weer op en schroef deze vast.

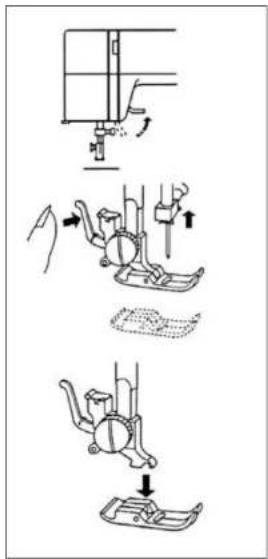

Vervangen van de naaivoet

1. Trek de netstekker eruit.
2. Breng de naald in de hoogste positie doordat u het handwiel 21 op u aan beweegt.
3. Til de naaivoet met behulp van de naaivoethefboom 17 omhoog.
4. Maak de voet los doordat u de naaivoethouderhefboom 29 aan de achterkant van de naaivoethouder omhoogtilt.
5. Leg de gewenste naaivoet zo op de steekplaat dat de balk van de naaivoet zich exact onder de naaivoethouder bevindt.
6. Houd de naaivoethouderhefboom 29 ingedrukt en laat gelijktijdig de naaivoethefboom 17. zakken. Laat de naaivoethouderhefboom 29 weer los. De naaivoet wordt zo met de naaivoethouder verbonden en vastgezet.

Vervangen van de naald

1. Trek de netstekker eruit.

2. Breng de naald in de hoogste positie doordat u het handwiel 21 op u aan beweegt.

3. Laat de naaivoet met behulp van de naaivoethefboom 17 zakken.

4. Draai de naaldhouderschroef 23 los door deze tegen de klok in te draaien.

5. Neem de gebruikte naald uit de naaldhouder.

6. Plaats de nieuwe naald er zo in dat de vlakke zijde naar achteren gericht is. Bij het aanbrengen moet de naald tot aan de aanslag in de naaldhouder worden geschoven.

7. Draai vervolgens de naaldhouderschroef 23 vast.

8. Stel de naaldkeuzeschakelaar 10 in op de ingevoerde naald:

I voor een normale naald

voor een dubbele naald

Let op! Gevaar voor letsel!

Controleer in regelmatige intervallen of de naald nog recht en scherp is. Een kromme naald kan afbreken en verwondingen veroorzaken! Knopen en verkeerde steken in jerseystoffen, fijnmazige zijde of zijdeweefsels worden dikwijls door beschadigde naalden veroorzaakt.

Overzicht naalddikte en garen

Naalddikte Materiaal		Specificatie katoengaren	Specificatie zijdegaren
Nr. 60 (#7) Fijnmazige zijde		70-80 100-140
Nr. 70 (#10) Crêpeweefsel
Nr. 80 (#12) Natuurzijde,	popeline	50-60 80-100
Nr. 80-90 (#12-14) Katoen,	wollen kleding	40-50 60-70
Nr. 90-100 (#14-16) Wol 30-40 50-60
Nr. 90-100 (#14-18) Jeansstoffen 30 45-50
Naaien van elast. weefsels nr. 70 (#10) J	Jerseystof 70-80 100-140

Gebruik van de garenrolhouders

De garenrolhouders 7 dienen voor het opnemen van garenrollen.

1. Trek de garenrolhouders 7 voor het naaien uit de behuizing van de naaimachine.

2. Laat de garenrolhouders 7 in de behuizing zakken, voordat u de naaimachine opbergt.

A Bovendraad

B Opening in de garenrolhouderhalter

Opmerking: Indien de gebruikte draad veelvuldig rond de garenrolhouder wordt gewikkeld of wordt geknoopt, kunt u de draad door de opening in de garenrolhouder B steken (zie afbeelding boven). Hierbij wijst de opening in richting van de garenrol.

Nederlands 41

Uitnemen en aanbrengen van de spoelkapsel

1. Trek de stekker uit het stopcontact.
2. Trek de aanschuiftafel 15 los van de vrije arm-tafel.
3. Maak de klep aan de vrije arm A open.

4. Breng de naald in de hoogste positie doordat u het handwiel 21 op u aan beweegt.

5. Pak de spoelkapselgrendel B vast en trek de spoelkapsel uit de behuizing.

6. Overtuigt u er zich bij het opnieuw aanbrengen ervan dat de spoelkap-selvinger C vast in de uitsparing boven in de behuizing vergrendelt.

7. Sluit de klep van de vrije arm weer.

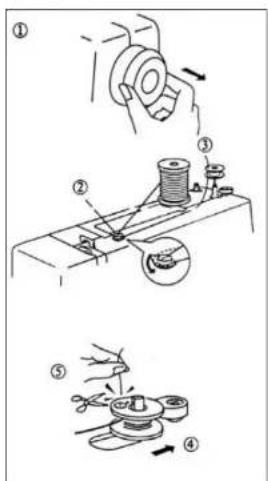

De nummering in de afbeelding komt overeen met de volgende arbeidsstappen:

1. Trek het handwiel 21 naar buiten om het contact te onderbreken. De naald beweegt nu niet meer wanneer u het voetpedaal indrukt.
2. Beweeg de draad van de garenrol door de opspoel-spanningschijf 6.

3. Steek het draadeinde van binnen door één van de kleine openingen van de spoel en plaats de spoel op de spoeldraagarm 8.

4. Druk de spoel naar rechts tegen de spoelgrijper 9 aan.

5. Houd het gareneinde vast en druk licht op het voetpedaal. Stop nadat de draad enkele keren rond de spoel gewikkeld is. Snijd het uitstekende draadeinde vlak aan de spoel af. Druk opnieuw op het voetpedaal en spoel het garen zolang op totdat de spoel vol is. De machine stopt automatisch.

1. Druk nu de spoeldraagarm 8 naar links en snijd de draad door.
2. Schuif het handwiel 21 naar binnen (in de uitgangspositie) om het contact te herstellen.

Invoeren van de draad in de spoelkapsel

1. Trek de stekker uit het stopcontact.
2. Breng de naald in de hoogste positie, door het handwiel 21 naar u toe te bewegen.
3. Neem de spoelkapsel eruit, zie pagina 42.
4. Plaats de spoel in de spoelkapsel. Zorg er hierbij voor dat de draad in richting van de pijl loopt (met de klok mee).

1. Trek het gareneinde in de groef van de spoelkapsel.

1. Trek vervolgens de draad door de spoelspanveer naar de uittrede-opening. Laat ongeveer 10 cm garen uit de spoel naar buiten hangen.
2. Breng de spoelkapsel weer aan.

Invoeren van de bovendraad

Trek de netstekker uit het stopcontact.

Til de naaivoet met de naaivoethefboom 17 omhoog en beweeg het handwiel 21 naar u toe om de scharniergarenhefboom 4 in de hoogste positie te brengen.

Plaats een garenrol zodanig op een garenrolhouder 7, dat de draad van de achterkant van de garenrol naar buiten komt.

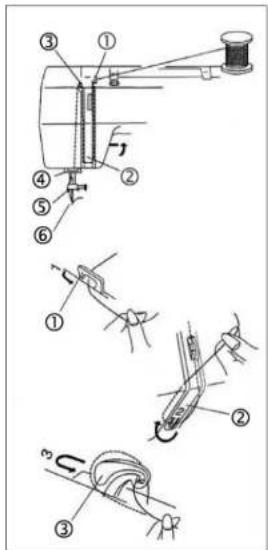

De nummering in de afbeelding komt overeen met de volgende arbeidsstappen:

1. Steek de draad door de garenvoorspanner 5.
2. Trek de draad van rechts rond de garenspanningsschijf naar boven.
3. Trek de draad strak aan en steek deze van rechts door de opening van de scharniergarenhefboom 4.

1. Steek de draad naar beneden en door de draadgeleiding 22.
2. Steek de draad verder naar beneden en door de garenhaak 24.
3. Rijg de draad van voren naar achteren door de naald.

De draadgeleiding wordt door getallen op de machine verduidelijkt.

Omhooghalen van de onderdraad

1. Til de naaivoet met behulp van de naaivoethefboom 17 omhoog en houd het einde van de bovendraad losjes in uw linker hand.

1. Beweeg het handwiel 21 zolang naar u toe, tot de naald eenmaal naar benden en weer naar boven is bewogen. Aan het einde moet de schar- niergarenhefboom 4 in zijn hoogste positie staan.
2. Trek aan de bovendraad om de onderdraad omhoog te halen.
3. Trek beide draden ongeveer 5 cm uit en steek beide draden onder de naaivoet door naar achteren.

Instellen van de bovendraadspanning

Bij het naaien met rechte steek worden boven- en onderdraad tussen de stofstukken aan elkaar vastgeknoopt.

1. Kies met de garenspanning-draaischakelaar 3 de geschikte spanning uit voor de draadspanningsschijf.

A Nieuw ingestelde waarde

Hoe lager de getalswaarde is, des te lager is de bovendraadspanning. Draai de draaischakelaar zoals weergegeven op de afbeelding hiernaast om de spanning van de bovendraad te reduceren.

Hoe hoger de getalswaarde is, des te hoger is de bovendraadspanning. Draai de draaischakelaar zoals weergegeven op de afbeelding hiernaast om de spanning van de bovendraad te verhogen.

Bovendraadspanning bij zigzag-steek:

Om goede resultaten bij het naaien met zigzag-steken te realiseren, dient de bovendraadspanning lager te zijn dan bij het naaien met rechte steek. De bovendraad dient aan de achterkant van het te naaien product te zien te zijn.

Naaldkeuzeschakelaar

Attentie! Let er altijd op dat de naaldkeuzeschakelaar 10 correct is ingesteld voor de ingevoerde naald. Een verkeerde instelling kan naaldbreuk veroorzaken.

- Stel de naaldkeuzeschakelaar 10 in op de ingevoerde naald:

I voor een normale naald

voor een dubbele naald

Steekpatroon-draaischakelaar

1. Beweeg de naald uit de stof.

2. Kies met de draaischakelaar 12 het gewenste steekpatroon. In het weergaveveld 13 verschijnt het nummer van het geselecteerde steekpatroon. Het steekpatroon kunt u op de afbeelding rechts op de naai-machine aflezen.

3. Met de symbolen die rechts naast de steekpatroon-draaischakelaar zijn afgebeeld, worden knoopsgaten genaaid, zie pagina 54.

4. Onder de nummers zijn de steekpatronen met dubbele naald afgebeeld. Zie "Naaien met dubbele naald" op pagina 47.
5. Voor elastische steken (onderste rij ① - ⑩) stelt u de steeklengte-draaischakelaar 11 op de stand ① - ⑩.

Met de steekpatroon-draaischakelaar 12 kiest u het gewenste nummer.

Steeklengte-draaischakelaar

Afhankelijk van de gekozen steek kan het gebeuren dat u voor een optimaal resultaat de steeklengte moet veranderen.

- Stel de gewenste steeklengte met de steeklengte-draaischakelaar 11 in.

Hoe hoger het getal, des te langer is de steek.

De instelling tussen 0 en 1 is geschikt voor het naaien van knoopsgaten. Het bereik tussen 0,5 tot 4 is geschikt voor zigzag-steken.

0 1 2 3 4 +①②③④ + ⑤⑥ -

Voor het naaien met elastische steek wordt de instelling ① - ⑩ gekozen.

Hoe kan de kwaliteit van de elastische steek worden verbeterd?

Wanneer deze instelling bij het naaien met elastische steek geen bevredigend resultaat oplevert, kunt u met de steeklengte-draaischakelaar 11 de steekdichtheid veranderen:

• “-” dichtere steken
- "+" wijdere steken.

Opmerking:

De lengte van de steek verandert bij een instelling van de draaischakelaar zonder overgang en dient dienovereenkomstig te worden ingesteld.

Achteruitknop

Druk de achteruitknop omlaag om uitsluitend achterwaarts te naaien.

46 Nederlands

Laten zakken van de transporteur

Laat de transporteur 26, zakken als u knopen aannaait.

De transporteur wordt verzonken als u stoffen naait die met behulp van de transporteur niet gelijkmatig naar voren worden geschoven. Dit kan bijvoorbeeld het geval zijn bij stroken klittenbandsluiting, zacht vilt of zeer dunne stof.

In een dergelijk geval moet u de stof handmatig naar voren schuiven.

De nummering in de afbeelding komt overeen met de volgende arbeidsstappen:

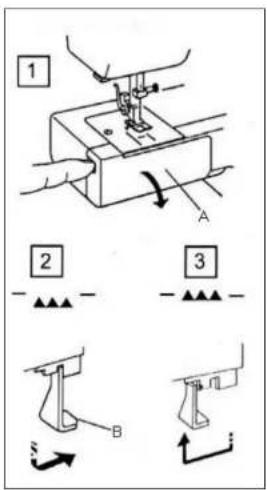

1. Maak de klep aan de vrije arm A open.

2. Laat de transporteur zakken doordat u de transporteurhefboom B omlaag drukt en in de in de afbeelding door de pijl aangegeven richting beweegt.

3. Til de transporteur op, doordat u de transporteurhefboom B omlaag drukt en in de in de afbeelding door de pijl aangegeven richting beweegt. Zodra u het naaiwerk voorzet, komt de transporteur weer naar boven.

Opmerking:

Bij alle normale naaiwerkzaamheden dient de transporteur omhooggetild te zijn.

1 2 3 B

Naaien met dubbele naald

Door met dubbele naald 43 te naaien, kunt u tweekleurige patronen naaien, doordat u twee garens van een andere kleur gebruikt.

Gebruik de volgende instellingen:

• Naaldkeuzeschakelaar:

Attentie! Let er altijd op dat de naaldkeuzeschakelaar correct is ingesteld voor de ingevoerde naald.

Een verkeerde instelling kan naaldbreuk veroorzaken.

• Naaivoet: zigzagvoet 35

- Steekpatroon-draaischakelaar: 1 - 10 Het steekpatroon met dubbele naald vindt u in de afbeelding op de machine steeds onder de steekpatroonnummers.

• Steeklengte-draaischakelaar: 1 - 4 of ① - ⑩

• Garenspanning-draaischakelaar: 2 - 6

1. Monteer de dubbele naald als een normale naald, zie "Vervangen van de naald", pagina 41.

2. Trek de beide verzonken garenrolhouders 7 omhoog en plaats twee gelijk volle garenrollen.

3. Rijg de beide draden door de draadgeleiding zoals beschreven bij het invoeren van de bovendraad. (Zie "Invoeren van de bovendraad" op pagina 44.)

4. Steek een draad door de rechterkant van de garenhaak 24 en rijg deze door de rechter naald van de dubbele naald. De andere draad steekt u overeenkomstig door de linkerkant van de garenhaak en door de linker naald.

Til de dubbele naald uit de stof voordat u de naadrichting wijzigt. Anders kunnen de naalden afbreken.

Nederlands 47

3.3 STARTEN VAN HET NAAIEN

Rechte steek

Gebruik hiervoor de volgende instellingen:

• Instelling van de steekpatroon-draaischakelaar: 1 of 2 Bij steek 1 steekt de naald in het midden van de naaivoet-opening, bij steek 2 steekt de naald aan de linker kant van de naaivoet-opening.
  • Steeklengte: 1,5 - 4
• Naaivoet voor het naaiwerk: zigzagvoet 35

• Instelling van de draadspanning-draaischakelaar: 2 - 6

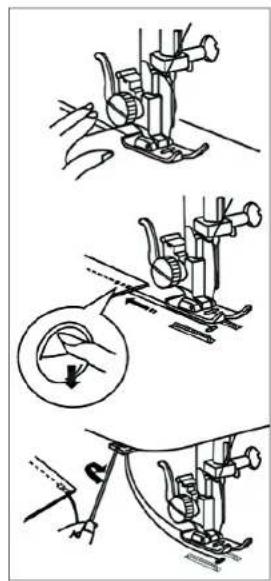

• Til de naaivoet met de naaivoethefboom 17 omhoog en leg de stof onder de naaivoet op de steekplaat 1, zodat de stofkant met één van de markeringen aan de steekplaat afsluit.

• Beweeg het handwiel 21 naar u toe zodat de naald in de stof daalt.
• Laat de naaivoet zakken en zorg ervoor dat de draad naar achteren werd gelegd.
• Druk op het voetpedaal. De stof wordt door de transporteur automatisch langs de steekplaatmarkering naar achteren getransporteerd.
• Bedien de achterwaartsknop 14 en naai enkele steken in achterwaartse richting om het draadeinde te bevestigen.
• Naai verder voorwaarts tot het einde van de naald bereikt is.
• Beweeg de naald met het handwiel 21 uit de stof.
• Til de naaivoet op en trek deze uit de stof, steek hierbij de boven- en onderdraad naar achteren.
• Knip beide draden met een schaar of met de snijdinrichting 30 af. Laat hierbij ter voorbereiding van de naaimachine voor de volgende toepassing voldoende lange gareneinden uitsteken.

Naairichting veranderen

1. Stop de naaimachine en beweeg het handwiel 21 naar u toe zodat de naald in de stof daalt.
2. Til de naaivoet met de naaivoethefboom 17 omhoog en draai de stof in de gewenste richting, doordat u de naald als draaipunt gebruikt.
3. Laat de naaivoet zakken en ga door met het naaien.

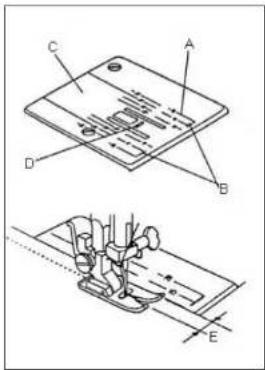

Gebruik van de markeringen op de steekplaat

De steekplaatmarkeringen zijn van groot belang om de afstand van de naad tot de stofrand aan te houden.

A Steekplaatmarkeringen
B Hoekmarkering
C Steekplaat
D Steekgat
E Afstand van de stofrand tot de naad

De volgende gegevens hebben betrekking op de afstand tussen naald en steekplaatmarkering:

Getal op de steekplaat 10 15 20 3/8 4/8	5/8 6/8
Afstand in cm 1,0 1,5 2,0 1,0 1,3 1,6 1,9

Naaien van een rechterhoek

1. Bij het naaien van een rechterhoek dient u erop te letten dat er ten opzichte van de stofrand een afstand van 1,6 cm (= markering 5/8) wordt aangehouden.
2. Zet de naaimachine stop wanneer de stofrand zich op dezelfde hoogte bevindt als de hoekmarkering op de steekplaat 1.
3. Beweeg het handwiel 21 naar u toe zodat de naald in de stof daalt.
4. Til de naaivoet met de naaivoethefboom 17 omhoog en draai de stof zo lang in de gewenste richting totdat zijn rand met de steekplaatmarkering 5/8 afsluit.
5. Laat de naaivoet zakken en ga door met het naaien.

A Hoekmarkering

In de volgende paragraaf worden verschillende steken en naaitechnieken gepresenteerd.

Overzicht van de steken en naaitechnieken

Steektype (Nummer op de steekpatroondraaischakelaar)	Steekpatroon	Toepassingsvoorbeelden
Rechte steek (1 of 2)		met zigzagvoet35:eenvoudig naaien met ritssluitingvoet37:ritssluiting innaaien met rolzoomvoet36:zomen
Zigzagsteek (3, 4 of 5)		met zigzagvoet35:zomen, omzomen van knoopsgaten, innaaien van elastiek met knooaannaalvoet38of zigzagvoet35:aannaaien van knopen

Nederlands 49

Steektype (Nummer op de steekpatroon-draaischakelaar)	Steekpatroon	Toepassingsvoorbeelden
Overlock-steek(5)		met zigzagvoet 35: Overnaaien van de geknipte rand (voorkomt uit-rafeling). Met de naad worden tegelijkertijd de stofkanten gezoomd, kan ook voor het zomen worden gebruikt. Appliceren, opnaaien van decorelementen.
Drievoudige zigzagsteek(6)		met zigzagvoet 35: Geschikt voor het naaien van synthetische stof- fen en andere materialen, die snel plooien vormen; kan ook als overlock-steek worden gebruikt.
Drievoudige rechte steek(12)		met zigzagvoet 35: geernaden, zeer vaste naden

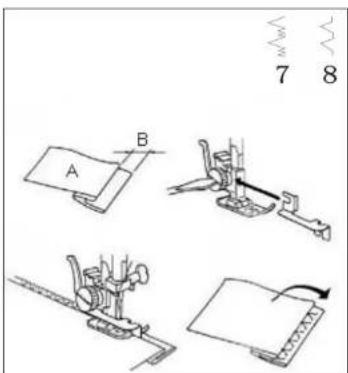

Blinde steek(7 oder 8)		met zigzagvoet 35 en geleidingsrail 32: onzichtbare zomen aan pantalons, rokken e.d.
Blinde steek(7)		met blindstikvoet 34: onzichtbare zomen aan pantalons, rokken enz.
Boogsteek(9)		met zigzagvoet 35: decoratief zomen (met name van schuin gesneden stoffen)
Elastische naden(1 - 10)		met zigzagvoet 35: Decoratieve elastische naden
Rastersteek(6)		met zigzagvoet 35: Siersteek, bijv. als decoratieve naad op plooi-rokken
Elastische steek met twee insteken(10)		met zigzagvoet 35: Opstikken van elastiek met een breedte van meer dan 3 cm
Gesloten overlock-steek(10)		met zigzagvoet 35: Voor het aan elkaar naaien en zomen van elastis- sche stoffen in één bewerking. De gesloten naad voorkomt het uitrafelen van stofkanten
3 verschillende knoopsgatste-ken		met knoopsgatvoet 44 of zigzagvoet 35: Knoopsgat naaien
tweekleuren-patroon (1 - 10 of 1 - 10)		met dubbele naald en zigzagvoet 35: behalve de knoopsgatsteken zijn alle steekpatronen mogelijk.

Zigzag-steek

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 3, 4 of 5
- Steeklengte: 1 - 4
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 2 - 6

De eenvoudige zigzag-steek wordt veelvuldig voor het omzomen, maken van knoopsgaten en voor het innaaien van elastieke bandjes.

3 4 5

Overlocksteek

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 5
- Steeklengte: 1 - 2
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 4-6

Deze steek wordt gebruikt wanneer het overnaaien van de snijkant van de stof gewenst is. Daardoor wordt het uitrafelen van de stof voorkomen.

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 6
- Steeklengte: 1 - 2
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 4 - 6

Deze steek is geschikt voor het naaien van synthetische stoffen en andere materialen die snel plooien vormen. Hij is ook geschikt als rolsteek om het uitrafelen van stoffen te voorkomen. Hij kan ook voor het innaaien van elastiek en voor herstelwerkzaamheden worden gebruikt. Laat een 1,5 cm brede zoom staan, deze naadtoevoeging wordt na het naaien afgesneden.

Drievoudige rechte steek

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 1 of 2
• Steeklengte: ① - ⑩
  • Naaivoet: zigzagvoet 35
  • Garenspanning-draaischakelaar: 4 - 6

Bij deze steek wordt een zeer vaste naad gerealiseerd zodat de naald twee steken voorwaarts en één steek achterwaarts beweegt. Deze steeksoort is met name geschikt voor geernaden. Speld de stof met knopspelden af voordat u kledingsstukken naait.

Nederlands 51

Knoppen aannaaien (zigzag-voet)

Gebruik de volgende instellingen:

• Laat de transporteur 26 zakken (zie pagina 47).
• Steekpatroon-draaischakelaar: 3 - 5, moet overeenkomen met de afstand van de gaten in de knoop
• Steeklengte: onbelangrijk omdat de transporteur verzonken is
  • Naaivoet: zigzagvoet 35
  • Garenspanning-draaischakelaar: 1 - 3
• Leg de knop op de gewenste plaats op de stof.
• Richt beide knoopsgaten uit langs de opening in de naaivoet (zie afbeelding) en leg het linker knoopsgat tegen de linker rand van de opening in de naaivoet.
• Laat de naaivoet zakken.
• Test met het handwiel 21, of de steeklengte zo ingesteld is dat de knoopsgaten exact worden geraakt.

Attentie! Als de naald de knoopsgaten niet precies treft, bestaat het gevaar dat de knoop of de naald breekt.

1. Verander eventueel de steeklengte met de steekpatroon-draaischakelaar 12.

Door een op de naaivoet gelegde naainaald wordt er bij het naaien een verbinding gevormd, die het latere ontwikkelen met garen aan de onderzijde van de knoop vergemakkelijkt.

1. Naai ongeveer vijf steken en beweeg de naald omhoog.

1. Laat een ongeveer 20 cm lang draadeinde over wanneer u een vastere knoophals wenst.
2. Rijg de bovendraad door een knoopsgat naar beneden en wikkel de draad meerdere keren om de draad die de knoop met het textiel verbindt, om zo een knoophals te maken.
3. Trek de draad naar de onderkant van de stof en knoop deze vast.

Opmerking:

Beweeg de transporteur na het aannaaien van de knoop weer omhoog.

52 Nederlands

Aannaaien van knopen (knoopaannaaivoet)

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 3 - 5, moet overeenkomen met de afstand van de gaten in de knoop
  • Naaivoet: knoopaannaaivoet 38
• Steeklengte: 0

Met de knoopaannaivoet kunt u knopen aannaaien tot en met een gemiddelde grootte. Hierbij wordt een zigzagsteek gebruikt. Hierbij komt de zigzagbreedte overeen met de afstand tussen de gaten van de knoop.

1. Monteer de knoopaannaaivoet. (Zie "Vervangen van de naaivoet" op pagina 40.)
2. Markeer met kleermakerskrijt exact de positie van de knoop op de stof.
3. Leg de knoop op de markering en klem hem vast door de knoopaan- naaivoet te laten zakken.
4. Test voordat u gaat naaien met het handwiel 21, of de naaldaanslag zodanig ingesteld is dat de naald precies door de gaten van de knoop valt. Indien dit niet het geval is, wijzigt u de instelling van de steekpatroon-draaischakelaar 12.

Attentie! Als de naald de knoopsgaten niet precies treft, bestaat het gevaar dat de knoop of de naald breekt.

1. Voer de eerste steken uit met het handwiel, om beschadigingen aan de naald te voorkomen.
2. Naai op lage snelheid 6 - 7 steken per gat.
3. Snijd de draden op ca. 20 cm lengte af, trek de bovendraad naar de onderkant van het werkstuk en knoop de draden aan elkaar vast.

Opmerking:

bij knopen met 4 gaten wordt de stof met de knoop verschoven en in de andere gaten worden 6 - 7 ste- ken genaaid.

Knoop met steel aannaaien

Bij zware materialen is vaak een knoopsteel nodig.

1. Hiervoor legt u voor het naaien een naald of een lucifer op de knoop, voordat u deze vastklemt door de persvoet omlaag te brengen.
2. Naai de knoop aan zoals boven staat beschreven.
3. Laat de bovendraad iets langer, als u het werkstuk uit de machine haalt.
4. Rijg de bovendraad nu door een gat van de knoop en wikkel hem om de steekdraden, zodat er een knoopsteel ontstaat.
5. Knoop vervolgens de boven- en onderdraden aan de achterkant aan elkaar vast.

Nederlands 53

Knoopsgat naaien

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar:
图 1
• Steeklengte: IIIIIIIII (0,5 - 1)
• Naaivoet: knoopsgatvoet 44
• Garenspanning-draaischakelaar: 3 - 5
1. Zet de steeklengte-draaischakelaar 11 op 0 wanneer u dichtere steken wenst. Satijnsteek is geschikt voor het aanbrengen van knoopsgaten op dunne stoffen.
2. Zet de steeklengte-draaischakelaar 11 op 1 wanneer u minder dichte steken wenst. Minder dichte steken zijn geschikt voor het aanbrengen van knoops-gaten op dikke stoffen.

2 3 1 4 0 + ① ②

Opmerking:

Probeer het naaien van een knoopsgat op een klein stuk stof uit om een optimaal resultaat te behalen.

1. Markeer de positie van het knoopsgat op de stof.
2. Trek de slede van de knoopsgatvoet A naar voren en breng de markering op de knoopsgatvoet C met de markering op de stof B in overeenstemming.
3. Laat de naaivoet zakken.

Opmerking:

De markeringssteken op de slede hebben telkens een afstand van ca. 5 mm.

1. Zet de steekpatroon-draaischakelaar 12 op .
2. Naai zo lang voorwaarts totdat u de voorste knoopsgatmarkering bereikt. Zet vervolgens de naaimachine stop. De naald moet zich daarbij linksonder bevinden.
3. Zet de steekpatroon-draaischakelaar 12 op . Naai vier tot zes steken voordat u de naaimachine weer stopzet. De naald moet zich daarbij rechtsonder bevinden.
4. Zet de steekpatroon-draaischakelaar 12 op .
5. Naai zo lang achterwaarts totdat u de achterste knoopsgatmarkering bereikt. Zet vervolgens de naaimachine stop. De naald moet zich daarbij rechtsboven bevinden.
6. Zet de steekpatroon-draaischakelaar 12 op .
7. Naai vier tot zes steken voordat u de naaimachine weer stopzet. De naald moet zich daarbij linksboven bevinden.
8. Neem de stof eruit wanneer het knoopsgat kant-en-klaar genaaid is.
9. Steek een naald voor de achterste knoopsgatvergrendeling zodat u hem bij het uitsnijden van het knoopsgat niet per ongeluk doorknipt.
10. Snij het knoopsgat vervolgens met behulp van het afsnijmes 39 zorgvuldig open.

Innaaien van een ritssluiting

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 1
- Steeklengte: 1,5 - 4
• Naaivoet: ritssluitingvoet 37
• Garenspanning-draaischakelaar: 4 - 6

De ritssluitingvoet kan in twee verschillende posities aan de voethouder worden bevestigd. Mogelijk zijn een linker en een rechter positie. Deze zijn door de middenverbinding van de ritssluitingvoet aangeduid.

1. Monteer de ritssluitingvoet eerst in de linker positie, zie pagina 40. In deze positie steekt de naald door het linker naaldgat van het voetje.

2. Leg de ritssluiting op de stof of bevestig deze met knopspelden.

3. Plaats het te naaien textiel zo onder de naaivoet dat de naald de ritssluiting aan de rechterkant passeert.
4. Leg de draad naar achteren en laat de naaivoet zakken.

5. Naai de rechterkant van de ritssluiting zo dicht mogelijk aan de tanden vast.

6. Naai de stof tegelijkertijd dicht aan de ritssluiting vast.

7. Voordat de naaivoet de schuif van de ritssluiting bereikt, tilt u de naaivoet omhoog en opent de ritssluiting!

8. Om de linkerkant vast te naaien, monteert u nu de ritssluitingvoet in de rechter positie.
9. Naai deze kant op dezelfde manier vast als de rechterkant.

Blinde steek (geleidingsrail)

Deze variatie levert een belastbare naad op maar vereist zorgvuldiger werken.

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 7 - 8
- Steeklengte: 1 - 3
- Naaivoet: zigzagvoet 35, met geleidingsrail 32
• Garenspanning-draaischakelaar: 4 - 6

1. Vouw de stof, zoals in de afbeelding aangegeven is. A achterkant van de stof - B 0,4 - 0,7 cm
2. Laat de naaivoet zakken.
3. Draai de schroef voor de naaivoethouder 28 eruit en verwijder de vingerbescherming.
4. Draai schroef 28 er weer in en veranker daarbij de geleidings-rail 32 tussen de schroef 28 en de naaivoet.
5. Draai de schroef weer vast en overtuigt u er zich van dat het geleidingsrail vast in het midden van de naaivoet zit.
6. Beweeg de naaivoet omhoog, leg de stof onder de naaivoet en richt de plooi van de stof langs het geleidingsrail uit.
7. Laat de naaivoet zakken en naai langzaam om een betere controle te bewaren.
8. Met de linker insteek van de naal bij de zigzag-steek wordt de plooi dicht langs de kant genaaid. Let erop dat de plooi bij het naaien altijd langs het geleidingsrail loopt.
9. Nadat de rechter bovenste stoflaag werd gestreken, zijn de insteken nauwelijks nog te zien.
10. Plaats de vingerbescherming terug als u de geleidingsrail verwijdert.

A B 7 8

Nederlands 55

Naaien van blindsteek zomen (blindstikvoet)

Met de blindstikvoet 34 naait u onzichtbare zomen aan rokken, broeken enz.

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 7
• Naaivoet: blindstikvoet 34
- Steeklengte: 1 - 3
• Garenspanning-draaischakelaar: 4 - 6
1. Monteer de blindstikvoet 34, siehe "Vervangen van de naai-voet", pagina 40.
2. Vouw de stof op de gewenste stofbreedte zoals getoond op de afbeelding. Rechts moet bij het terugvouwen van de zoom een rand van ca. 4 mm breedte overblijven.
3. Leg de zoom zodanig onder de blindstikvoet dat de geleiding van de voet langs de rand van de gevouwen zoom loopt.

1. Stel met de schroef de geleiding op de blindstikvoet zodanig af dat de naald bij de grootste oversteek uitsluitend de rand van de zoom raakt. Aan de andere kant van de zoom dient uitsluitend een punt van de draad te zien te zijn.
2. Neem de stof uit de machine en strijk hem glad. De uitgevouwen stof vertoont een blindsteekzoom.

Opmerking:

Voor een betere controle moet u deze naad slechts zeer langzaam uitvoeren!

• Steekpatroon-draaischakelaar: 1
- Steeklengte: 1 - 4
• Naaivoet: rolzoomvoet 36
• Garenspanning-draaischakelaar: 4 - 6
1. Gebruik de rolzoomvoet, siehe "Vervangen van de naaivoet", pagina 40.

1. Sla de om te zomen stofkant ca. 3 mm dubbel in.
2. Naai ca. 5 mm van de kant vast, om de omslag te borgen, voordat u met het automatisch zomen begint.
3. Stop vervolgens en zet de naald omhoog.
4. Trek nu de stofkant in de rolinrichting van de rolzoomvoet en begin langzaam met het zomen.
5. Zorg ervoor dat de stof niet onder de rechterhelft van de rolzoomvoet terechtkomt. De zoomkant moet correct door de rolinrichting van de rolzoomvoet worden getrokken.
6. Tijdens het zomen vouwt u de stof licht naar links en laat u de stofkant met voldoende breedte door de voet lopen.

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 9
- Steeklengte: 2
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 6 - 8

Deze steek wordt voor het decoratief zomen, met name van schuin gesneden stoffen gebruikt.

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 1 - 10
- Steeklengte: ① - ⑩
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 2 - 6

Met de volgende instellingen van de steeklengte-draaischakelaar 11

kunt u de steeklengte willekeurig variëren:

Instelling op "+" is geschikt voor wijde steken.

Instelling op “-” is geschikt voor nauwe steken.

Nederlands 57

Rastersteek

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 6
- Steeklengte: ① - ⑩
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 4 - 6

1. Naai de stof met meerdere rijen rechte steken in een afstand van 1 cm.

2. Kies de instelling 4 als steeklengte.

3. Knoop aan één kant telkens boven- en onderdraad vast.
4. Trek van de andere kant uit aan de onderdraad, zodat er in regelmatige afstanden plooien ontstaan.
5. Fixeer de draden aan de andere kant.
6. Naai met de rastersteek een decoratief netpatroon dwars over de plooien.
7. Verwijder tenslotte zorgvuldig de hulpdraden die voor het maken van de plooien hebben gediend.

Opmerking:

Een verminderde bovendraadspanning vergemakkelijkt het maken van biesjes.

1 cm ⑥

Elastische steek met twee insteken

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 10

- Steeklengte: 1

• Naaivoet: zigzagvoet 35

• Garenspanning-draaischakelaar: 4 - 6

Deze steek is voortreffelijk geschikt voor het opstikken van elas-

tische bandjes met een breedte van meer dan 3 cm. Deze worden bijvoorbeeld in mouwen van kinderkleding genaaid.

- Naai de elastische band na het afsluiten van het naaiwerk vast.

Bovendien is dit steektype goed geschikt voor het aan elkaar vastnaaien van zware stoffen.

- Leg de beide stoffen zonder zoom op elkaar en naai de stoffen aan elkaar vast.

Appliceren

Gebruik de volgende instellingen:
• Steekpatroon-draaischakelaar: 5
- Steeklengte: 0,5 - 1
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 1 - 4
1. Maak de applicatie op de stof vast of strijk deze erop.
2. Naai zorgvuldig langs de snijkant van de applicatie.
3. Laat de naald in de stof zakken, wanneer u de naadrichting moet veranderen.
4. Til de naaivoet op en draai de stof naar rechts of links.
5. Snijd eventueel overstekende stof buitende naad af.

Gesloten overlocksteek

Gebruik de volgende instellingen:

• Steekpatroon-draaischakelaar: 10
- Steeklengte: ① - ⑩
• Naaivoet: zigzagvoet 35
• Garenspanning-draaischakelaar: 4 - 6
1. Sla beide stofkanten ca. 1,5 cm in en strijk de kanten glad.
2. Bevestig de stoffen met de omgeslagen zijde naar beneden met een afstand van 0,3 cm t.o.v. elkaar op een dragervlies.
3. Naai langzaam en zorg ervoor dat iedere insteek van de naald de stofkant bereikt.

Let op! Gevaar voor verwondingen door bewegende delen!

Schakel het naaimachinelicht uit en trek voor het uitnemen de stekker uit het stopcontact.

Reinig de grijper regelmatig. Een reiniging is noodzakelijk als de onderdraad vaak knapt of de naad ongelijkmatig wordt. Voor het reinigen wordt de grijper eruit genomen.

1. Breng om de grijper eruit te nemen de naald in de hoogste positie en maak de klep aan de vrije arm open.
2. Verwijder de spoelkapsel uit de naaimachine, zie pagina 42.
3. Draai de beide klemgrendels B en neem het ringdeksel C eruit.
4. Pak aan de middelste tap van de grijper D vast en trek deze eruit.
5. Verwijder de vuildeeltjes en vezelresten uit de grijperbaan alsmede van de grijper D en van het ringdeksel C.

A Spoelkapsel

B Klemgrendel
C Ringdeksel
D Grijper
E Grijperbaanbehuizing
F Ringdekselspoor
G Uitsparing in de grijperbaanbehuizing
H Stiften voor de bevestiging met de klemgrendels B

Gebruik voor uw naaimachine uitsluitend naaimachine-olie!

Attentie! Let erop dat u alle onderdelen weer correct monteert. Verkeerd gemonteerde onderdelen kunnen de naaimachine blokkeren.

1. Olie de delen met een licht in olie gedrenkte pluisvrije doek.
2. Doe de olie op het met de pijl gemarkeerde punt van de grijperbaanbehui- zing E.
3. Zet alles weer in elkaar. Hierbij pakt u de grijper D aan de middelste tap vast en u brengt deze in de richting zoals in de afbeelding aangegeven is weer aan.
4. Houd het ringdeksel C zo dat de ringdekselspoor F naar beneden gericht is, en plaats deze voorzichtig weer in de grijperbaanbehuizing E. Let erop dat de vlakke kant van het ringdeksel C met de beide kleine stiften H naar voren wijst.
5. Bevestig het ringdeksel C en zorg ervoor dat de ringdekselspoor F weer vast in de hiervoor bestemde uitsparing G in de grijperbaanbehuizing verankerd is.
6. Bevestig het ringdeksel C, doordat u de klemgrendel B weer in zijn uitgangspositie brengt.
7. Plaats de spoelkapsel met de spoel er weer in.

Let op! Gevaar voor verwondingen door bewegende delen!

Schakel het naaimachinelicht uit en trek de stekker uit het stopcontact voordat u met de reiniging begint.

1. Reinig de transporteur 26 met de meegeleverde kwast 40.
2. Open de klep van de vrije arm A.
3. Laat de transporteur 26 zakken. Zie "Laten zakken van de transporteur" op pagina 47.
4. Reinig de verzonken transporteur onder de steekplaats eveneens met de kwast.
5. Til de transporteur weer iets op en sluit de klep van de vrije arm.

Opmerking:

Bij veelvuldig gebruik van de naaimachine verdient een regelmatige reiniging aanbeveling om optimale naairesultaten te bereiken.

Let op! Gevaar voor verwondingen door bewegende delen!

Schakel het naaimachinelicht uit en trek de stekker uit het stopcontact voordat u begint met het oliën.

Let op! Beschadiging van de machine!

Gebruik uitsluitend naaimachine-olie! Gebruik slechts één tot twee druppels naaimachine-olie om de machine te oliën, anders zou uw textiel kunnen worden verontreinigd.

Het oliën van uw naaimachine dient om de 2 - 3 maanden plaats te vinden. Indien de machine na een lange rusttijd niet correct functioneert, dient u voor het gebruik enkele druppels naaimachine-olie te gebruiken.

1. Verwijder de schroefafdekking A, de schroef B en de bovenste afdekking C.

A Schroefafdekking - B Schroef - C Bovenste afdekking

1. Reinig en smeer de met een pijl gemarkeerde punten, zie afbeelding.
2. Sluit de bovenste afdekkap weer en schroef deze vast.

Opmerking:

Na het oliën dient u een stuk oude stof onder de naaivoet te leggen en de machine enkele minuten zonder draad te laten lopen om ontwijkende olie te verwijderen.

Fout	Oorzaak	Verklaring
Bovendraad knapt	De bovendraad is niet correct ingevoerd.	Zie “Invoeren van de bovendraad” op pagina 44.
	De bovendraadspanning is te hoog.	Zie “Instellen van de bovendraadspanning” op pagina 45.
	De naainaald is verbogen of stomp.	Zie “Vervangen van de naald” op pagina 41.
	De naainaald werd niet correct aangebracht.	Zie “Vervangen van de naald” op pagina 41.
	Het te naaien product wordt bij het naaien niet getransporteerd.	Naar gelang de hoedanigheid van het naai- goed moet het naaigoed eventueel handmatig naar voren worden geschoven. Daarvoor wordt de transporteur verzonken.Zie “Laten zakken van de transporteur” op pagina 47.
	De draad is ofwel te dik of te dun. Zie “Overzicht naalddikte en garen” op pagina 41.
Onderdraad knapt	De onderdraadgeleiding is fout. Zie “Uitnemen en aanbrengen van de spoel-kapsel” op pagina 42.
	De spoelkapselvinger is door fijne vezels geblokkeerd.	Reinig de spoelkapsel.
	De spoelkapsel is beschadigd en functioneert niet correct.	Vervang de spoelkapsel.
Naald breekt De naainaald is niet correct aan- gebracht.		Zie “Vervangen van de naald” op pagina 41.
		Zie “Vervangen van de naald” op pagina 41.
		Zie “Vervangen van de naald” op pagina 41.
		Zie “Vervangen van de naald” op pagina 41.
		Zie “Instellen van de bovendraadspanning” op pagina 45.
		Zie “Laten zakken van de transporteur” op pagina 47.
		Zie “Overzicht naalddikte en garen” op pagina 41.
		Zie “Steekpatroon-draaischakelaar” op pagina 46.
		Zie “Naaldkeuzeschakelaar” op pagina 46.

Nederlands 61

Fout	Oorzaak	Verklaring
Steken worden uitgelaten	De naainaald is niet correct aan-gebracht.	Zie “Vervangen van de naald” op pagina 41.
	De naainaald is verbogen of stomp.	Zie “Vervangen van de naald” op pagina 41.
	Naald of draad zijn voor het geplande naaiwerk niet geschikt.	Zie “Overzicht naalddikte en garen” op pagina 41.
	De bovendraad is niet correct ingevoerd.	Zie “Invoeren van de bovendraad” op pagina 44.
Stof is golvend De bovendraadspanning is te hoog.		Zie “Instellen van de bovendraadspanning” op pagina 45.
		De draadgeleiding is niet correct. Zie “Invoeren van de bovendraad” op pagina 44.
		De naainaald is te dik voor het te naaien textiel.	Zie “Overzicht naalddikte en garen” op pagina 41.
		Te grote steeklengte voor het te naaien textiel.Voor het naaien van zeer dunne stoffen is het onderleggen van een dragervlies noodzakelijk.	Zie “Steeklengte-draaischakelaar” op pagina 46.
Lus in de naad De bovendraadspanning is te laag.		Zie “Instellen van de bovendraadspanning” op pagina 45.
		De combinatie naaldgrootte / draaddikte / stof is niet correct.	Zie “Overzicht naalddikte en garen” op pagina 41.
Te naaien tex-tiel wordt niet correct ge-transporteerd	De transporteur is door fijne vezels geblokkeerd.	Zie “Reiniging van de transporteur” op pagina 60.
	De transporteur is niet geactiveerd (omhoog geheven).	Zie “Laten zakken van de transporteur” op pagina 47.
	De steken zijn te kort. Zie “Steeklengte-draaischakelaar” op pagina 46.
Machine start niet	De netschakelaar is uitgeschakeld.	Zie “Plaatsen en aansluiten” op pagina 39.
	De draad is in de spoelkapselvin-ger niet vastgezet.	Zie “Omhooghalen van de onderdraad” op pagina 44.
	Het handwiel bevindt zich in spoelstand.	Zie “Opspoelen” op pagina 42.
	De grijper en zijn onderdelen wer-den bijv. na het oliën niet correct gemonteerd.	Zie “Uitnemen van de grijper en van zijn onderdelen” op pagina 59.
Fout	Oorzaak	Verklaring
Machine is luid of langzaam	De draad is in de spoelkapselvinger komen vast te zitten.	Zie “Uitnemen en aanbrengen van de spoel-kapsel” op pagina 42.
	De transporteur is door fijne vezels geblokkeerd.	Zie “Reiniging van de transporteur” op pagina 60.
	Onvoldoende smering. Zie “Oliën van de onderdelen onder de boven-ste afdekkap” op pagina 60.
Het licht brandt niet	Het licht is uitgechakeld. Stel de in-/uitschakelaar voor het licht op „I“.

6. WEGGOOEN

De verpakking bewaren indien mogelijk tot na afloop van de garantieperiode. Dan weggooien op milieuvriendelijke wijze.

Het apparaat moet volgens de wet nadat het opgebruikt is op een daarvoor bestemde plaats afgegeven worden. Kunststoffen en elektrische onderdelen moeten naar een recyclingbedrijf worden gebracht. Informeer naar de gemeentelijke inleverplaats.

7. CONFORMITEITVERKLARING

De conformiteit van het product met de wettelijk voorgeschreven normen is gegarandeerd. De volledige conformiteitverklaring vindt u op Internet onder www.siemssen-electronics.de.

Opgenomen stroom 85 W

Motor 70 W

Beschermklasse II

CE

Lamp 230 V\~50 Hz, max. 15 W, E14

Voetpedaal MODEL HKT7, Nominale spanning 200-240 V\~50 Hz,

0,5 A, CE

De naaimachine primera NM 7081 mag uitsluitend met voetpedaal MODEL HKT7 worden gebruikt.

Geluidemissie bij gebruik van verschillende stoffen: 73 - 76 dB (A)

Manual ID 21242 / PE / 2007

Technische en optische wijzigingen in het kader van de technische vooruitgang voorbehouden.

64 Nederlands

9. GARANTIEVOORWAARDEN

Geachte klant,

Onze producten ondergaan een strenge kwaliteitscontrole. Indien dit toestel desondanks niet naar behoren functioneert, betreuren wij dit ten zeerste. Wij verzoeken u contact op te nemen met het service-adres dat op de garantiekaart vermeld staat. Wij staan ook telefonisch tot uw beschikking via het op de garantiekaart vermelde hotline-nummer. Hieronder vindt u de geldende garantievoorwaarden - zonder beperking van uw wettelijke rechten:

1. U kunt tot maximum 3 jaar na de aankoopdatum aanspraak maken op garantie. De garantie heeft enkel betrekking op het herstellen van materiaal- en productiefouten of het omruilen van het toestel. Aan de garantieclaim zijn voor u geen kosten verbonden.
2. Garantieclaims moeten onmiddellijk nadat u het defect hebt vastgesteld worden ingediend. Na afloop van de garantietermijn kunnen geen garantieclaims meer aanvaard worden, behalve wanneer de claim binnen de 2 weken na afloop van de garantietermijn ingediend wordt.
3. Gelieve uw defect toestel samen met de garantiekaart en het kasticket portvrij naar het service-adres te sturen. Als het defect binnen onze garantieregeling valt, krijgt u een hersteld of nieuw toestel terug. Bij de herstelling of omruiling van het toestel vangt geen nieuwe garantietermijn aan. De garantietermijn blijft onveranderd geldig tot drie jaar na aankoopdatum. Dit geldt ook bij herstellingen aan huis.

Gelieve te noteren dat onze garantie vervalt bij verkeerd gebruik of ondeskundige behandeling van het toestel, bij het niet in acht nemen van de veiligheidsvoorschriften, bij beschadiging door geweld en bij ingrepen die niet door het gemachtigde service-adres zijn uitgevoerd.

Defecten die niet (of niet meer) door de garantie zijn gedekt of schade waardoor de garantie vervalt herstellen wij tegen betaling. Gelieve het toestel naar ons service-adres te sturen.
