NM902 - Naaimachine PRIMERA - Gratis gebruiksaanwijzing en handleiding

Type product	Naaimachine
Merk	Primera
Model	NM902
Afmetingen (B x D x H)	42 x 18 x 30 cm
Gewicht	7,5 kg
Voeding	230 V, 50 Hz, 70 W
Steektypes	12 ingebouwde steken
Naaisnelheid	Tot 800 steken per minuut
Inrijgsysteem	Handmatig, met draadgeleider
Klospoeler	Automatisch
Lamp	LED-verlichting
Spanningsregeling	Instelbaar per steektype
Voetpedaal	Inbegrepen
Accessoires	Naalden, klosjes, schroevendraaier, olieflesje
Onderhoud	Regelmatig reinigen en oliën
Veiligheid	Uitschakeling bij overbelasting
Repareerbaarheid	Reserveonderdelen verkrijgbaar via servicecentrum

Veelgestelde vragen - NM902 PRIMERA

Hoe rijg ik de draad in?

Volg de pijlen op de machine: eerst de draad van de klos via de draadgeleider naar de spanningsschijf, dan door de naald. Raadpleeg de handleiding voor een stappenplan.

Waarom breekt de draad steeds?

Controleer de draadspanning, gebruik de juiste naald voor de stof, en zorg dat de draad goed door de geleiders loopt. Ook kan een stompe naald de oorzaak zijn.

Hoe vervang ik de naald?

Draai de naaldklem los met de schroevendraaier, verwijder de oude naald, plaats de nieuwe met de platte kant naar achteren, en draai vast. Gebruik altijd het juiste naaldtype.

De machine naait niet of slaat steken over

Dit komt vaak door een verkeerde draadspanning, een stompe of verkeerde naald, of vuil in de klospoeler. Reinig en olie de machine regelmatig.

Hoe stel ik de steeklengte en -breedte in?

Gebruik de draaiknoppen op de machine: de bovenste voor steeklengte, de onderste voor steekbreedte. Zie de handleiding voor de aanbevolen instellingen per stof.

Wat moet ik doen als de machine vastloopt?

Schakel de machine uit, verwijder de stof, en draai het handwiel voorzichtig om de naald te verplaatsen. Controleer of er draadresten in de klospoeler zitten.

Hoe onderhoud ik de naaimachine?

Reinig na elk gebruik de klospoeler en veeg stof weg. Olie de machine maandelijks op de aangegeven punten met naaimachineolie.

Kan ik dikke stoffen naaien zoals spijkerstof?

Ja, gebruik een dikkere naald (bijv. 90/14 of 100/16) en stel de draadspanning lager in. Naai langzaam en gebruik eventueel een speciale voet.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals naalden, klosjes en riemen zijn verkrijgbaar bij naaimachinewinkels of via de website van Primera. Neem contact op met de klantenservice.

De machine maakt een vreemd geluid

Dit kan duiden op een gebrek aan olie, een losse schroef, of vuil in de machine. Schakel uit, controleer en olie indien nodig. Blijft het geluid? Laat de machine nakijken.

GEBRUIKSAANWIJZING NM902 PRIMERA

Hier vindt u de verklaringen die u voor een snelle start met uw naaimachine nodig heeft. Raadpleeg de veiligheidsinstructies in de uitvoerige gebruiksaanwijzing. Daar vindt u ook een gedetailleerde beschrijving van de machine, een overzicht van verschillende naaitechnieken en handige tips.

Plaatsen en aansluiten

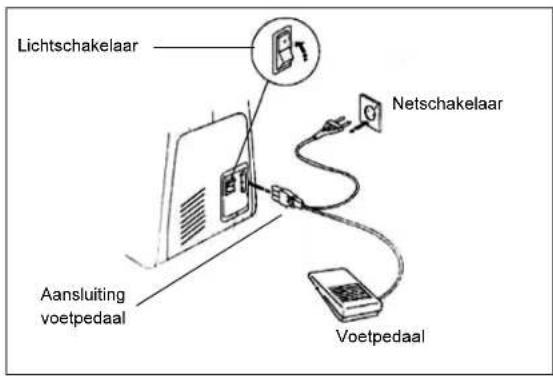

Lichtschakelaar Netschakelaar Voetpedaal Aansluiting voetpedaal

Plaats de naaimachine op een stabiele, vlakke tafel, die u voldoende vrije ruimte biedt voor de benen en het voetpedaal. Eventueel legt u een slipvaste onderlegger onder de machine.

Sluit het voetpedaal aan. Steek de netstekker in een passend stopcontact.

Overzicht

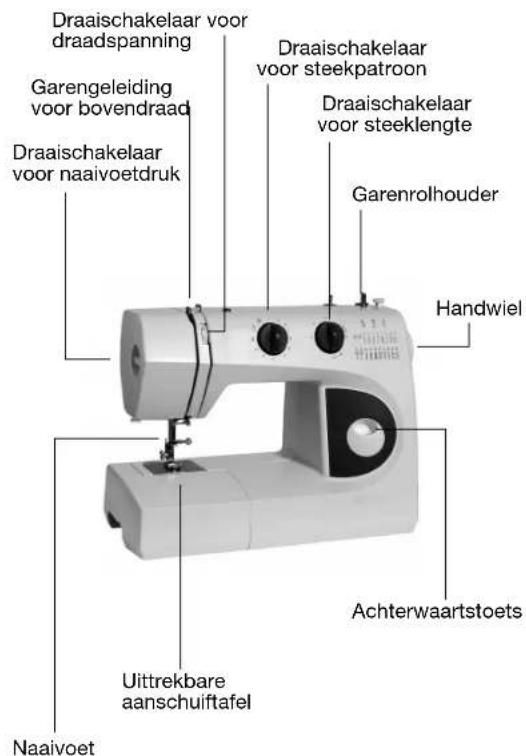

Draaischakelaar voor draadspanning Garengeleiding voor bovendraad Draaischakelaar voor naaivoetdruk Draaischakelaar voor steekpatroon Draaischakelaar voor steeklengte Garenrolhouder Handwiel Uittrekbare aanschuiftafel Achterwaartstoets Naaivoet

Voorbereiding van het naaiwerk

Voetpedaal

Met het voetpedaal regelt u de naaisnelheid. U naait sneller doordat u het pedaal verder omlaag drukt.

Laat u het voetpedaal los, dan stopt de machine.

Onderdraad opspoelen en inrijgen

Spoelkapsel er uitnemen

1. Scheid voor uw eigen veiligheid het pedaal van de machine.
2. Plaats de naald in de hoogste positie.
3. Maak de afdekking aan de vrije arm open.
4. Pak de vergrendeling van de spoelkapsel vast en trek de spoelkapsel uit de kast. Neem de onderdraadspoel eruit.
5. Verbind het voetpedaal weer met de machine.

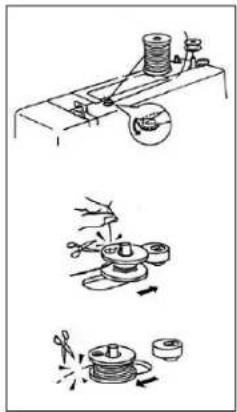

1. Trek het handwiel naar buiten. De naald wordt niet meer bewogen wanneer u aan het handwiel draait.Steek een garenrol op de garenrolhouder.
2. Steek de draad van de garenrol door de opspoel-spanningschijf.
3. Steek het draadeinde van binnen door één van de kleine openingen van de spoel en plaats de spoel op de spoeldraagarm.
4. Druk de spoel naar rechts tegen de spoelgrijper aan.
5. Houd het draadeinde vast en druk licht op het voetpedaal.
6. Druk op het voetpedaal en spoel zo lang garen op, totdat de spoel vol is.
7. Schuif het handwiel weer naar binnen.

Lees a.u.b. door aan ommezijde ...

KORTE INLEIDING

primera

Invoeren van de draad in de spoelkapsel

1. Plaats de spoel in de spoelkapsel (draad in richting van de pijlspits - met de klok mee).

2. Trek het draadeinde in de gleuf van de spoelkapsel.

3. Trek ongeveer 10 cm draad door de spoelspanveer heen naar de uitlaatopening.

4. Breng de spoelkapsel weer aan. De spoelkapselvinger klikt vast in de uitsparing in de behuizing.

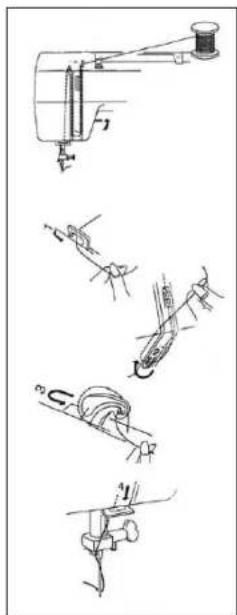

Zet de naaivoet in de hoogste positie. Steek een garenrol op de garenrolhouder. Voer de draad vanaf de achterzijde van de garenrol:

1. door de draadvoorspan- ner
2. rechts om de spanning- schijf heen naar boven
3. strak van rechts door de opening van de garenhef-boom
4. door de garenhaak en verder naar beneden en doro de volgende garengeleiderhaak.

Rijg de draad van voor naar achteren door de naald.

De garengeleiding wordt door getallen op de machine verduidelijkt.

Ophalen van de onderdraad

1. Til de naaivoet omhoog en houd het einde van de bovendraad losjes in uw linker hand vast.
2. Draai het handwiel zo lang naar u toe totdat de scharniergarenhefboom zich in zijn hoogste positie bevindt. De naald moet vooraf naar beneden zijn bewogen.
3. Trek aan de bovendraad om de onderdraad omhoog te halen.
4. Trek beide draden circa 5 cm uit en geleid beide draden onder de naaivoet door naar achteren.

Bovendraadspanning

De spanning moet worden geregeld, indien

- er bij het naaien aan de naad lussen worden gevormd

of

- de draad veelvuldig knapt.

De draaischakelaar voor de garenspanning bevindt zich boven de spanningsschijf. Hoe lager de getalswaarde is, des te lager de spanning - en omgekeerd.

Achterwaartstoets

Druk de achterwaartstoets omlaag om achterwaarts te naaien.

Wisselen van de naaivoet

1. Netstekker uit het stopcontact trekken!
2. Plaats de naald in de hoogste positie.
3. Til de naaivoet omhoog.
4. Ontgrendel de voet doordat u de naaivoethouderhendel omhoogtilt.
5. Leg de andere naaivoet zo op de steekplaat dat de balk van de naaivoet zich precies onder de naai-voethouder bevindt.
6. Druk de naaivoethouder-hendel omlaag en laat de naaivoethendel zakken.

De naaivoet wordt met de naaivoethouder verbonden.

Vervangen van de naald

1. Netstekker uit het stopcontact trekken!
2. Plaats de naald in de hoogste positie.
3. Laat de naaivoet zakken.
4. Draai de naaldhouder- schroef los. Draai deze tegen de klok in.

5. Neem de naald uit de naaldhouder.

6. Breng de nieuwe naald zo aan dat de vlakke zijde naar achteren gericht is. Bij het aanbrengen moet de naald tot aan de aan- slag in de naaldhouder worden geschoven.

7. Draai de naaldhouderschroef weer vast.
