GEBRUIKSAANWIJZING K 1152 TST KRANZLE

Vóór gebruik veiligheidsvoorschriften lezen en in acht nemen!

Voor later gebruik of nabezitter opbewaren.

Beschrijving van het toestel

Kränzle 1152 TS T

Kranzle 7152TST

Ergonomisch gevormde rijgreep

Kabelopwikkeling met 5 m kabel

Slangtrommel met 15 m staalweefselversterkte hogedrukslang

Pistool met uitschakelbeveiliging

Reinigingsmiddelinjectorslang Pompkop uit speciale messing Bovenmatig grote manometer uit edelstaal

Traploze druk- en water hoeveelheid regeling

Koker voor pistool met uitschakelbeveiliging Aan/uitschakelaar met motorbeveiliging Koker voor Vario-Jet lans in uitvoering rvs en Vuilfrees met rvs spuitlans

Onderstel geschikt voor terrein en trappen

Inhoudsopgave

Pagina

Beschrijving van het toestel 88

Inhoudsopgave 89

Overzicht 'Dit heeft u gekocht' 90

Algemene voorschriften - Ongevalpreventie 91

Veiligheidsvoorschriften....92

Waarop u absoluut moet letten....95

Kränzle - techniek....97

In gebruik nemen....99

Aanzuigen van additieven 103

Buiten gebruik stellen....104

Kleine reparaties – zonder moeite zelf uitvoeren....106

EU-verklaring van conformiteit 110

Garantieverklaring....111

Universeel door Kränzle-accessoires 112

Keuringen - inspectiecertificaten 114

Dit heeft u gekocht

1. Kränzle hogedrukreiniger 1152 TS T met 15 m staalweefselversterkte hogedrukslang en slangtrommel

1. Pistool met uitschakelbeveiliging met geïsoleerde handgreep en schroefkoppeling

1. Vuilfrees met rvs spuitlans (niet bij bestelnr. 41.217)

1. Vario-Jet lans in uitvoering rvs

1. Zwengel met bevestigingsschroef

1. Bevestigingshaak voor elektrokabel met 2 bevestigingsschroeven

Algemene voorschriften

■ Toepassingsbereik

De machines uitsluitend gebruiken om te reinigen met hogedrukstraal en reinigingsmiddel of om te reinigen met hogedrukstraal zonder reinigingsmiddel.

Controles

De machine dient overeenkomstig de "richtlijnen voor vloeistofstralers" bij behoefte, echter tenminste 1 x per jaar, door een vakman op een veilig functioneren te worden gecontroleerd. De resultaten van de controle dienen schriftelijk te worden bijgehouden. Aantekeningen zijn voldoende. Keuringsrapporten op de pagina's 114-115.

NL

Industriële hogedrukreinigers moeten alle 12 maanden door een vakkundige gecontroleerd worden!

■ Ongevalpreventie

De machine is dusdanig geconcipieerd dat ongevallen bij een vakkundig gebruik uitgesloten zijn. De persoon die het apparaat bedient dient er op te worden gewezen dat van hete onderdelen en de hogedrukstraal gevaren uitgaan. De "richtlijnen voor vloeistofstralers" dienen in acht te worden genomen (zie ook pagina 92 en 93).

■ Olie verversen:

De eerste olieverversing na ca. 50 bedrijfsuren. Daarna is geen olieverversing voor de rest van de levensduur meer noodzakelijk. Indien vanwege een reparatie of omdat de olie grijs is een olieverversing toch nodig is moet het kijkglas boven een opvangvat geopend en geleegd worden. De olie wordt in een bak opgevangen en vervolgens op milieuvriendelijke wijze verwijderd. Nieuwe olie: 0,25 l - motorolie W 15/40.

Olielekkage: Bij olieverlies onmiddellijk de klantendienst (handelaar) contacteren. (Milieuschade, technische schade)

Bij hoge luchtvochtigheid en wisselende temperatuur is het mogelijk dat condenswater wordt gevormd (de olie is dan grijs); in dit geval moet de olie verversd worden.

Veiligheidsvoorschriften

Vergeet niet dat bij het reinigen met onder hoge druk staand water aan de lans een duidelijk voelbare terugslag ontstaat. Let daarom op een stabiele stand.

Vergrendel het pistool met uitschakelbeveiliging na gebruik altijd door de veiligheidspal om te klappen om ongewenst gebruik te voorkomen!

Laat de haakse lans altijd op de grond rusten. Niet vergeten dat bij geboren resp. afgeschuinde spuitlansen een niet onaanzienlijk koppel tijdens de terugslag ontstaat! (De haakse lans is toebehoor en als optie verkrijgbaar.)

Veiligheidsvoorschriften - Verboden!

De waterstraal nooit op mens of dier richten!

Richt de hogedrukstraal nooit op uzelf of anderen, ook niet om kleding en schoenen te reinigen.

NL

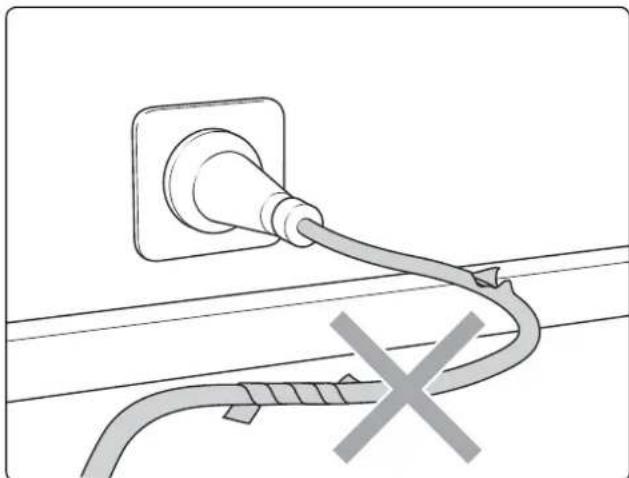

Elektrische kabels alleen in een perfecte staat gebruiken!

De kabel niet beschadigen of onvakkundig repareren.

Hogedrukslang niet met vouwen of lussen gebruiken.

Slang niet over scherpe kanten trekken.

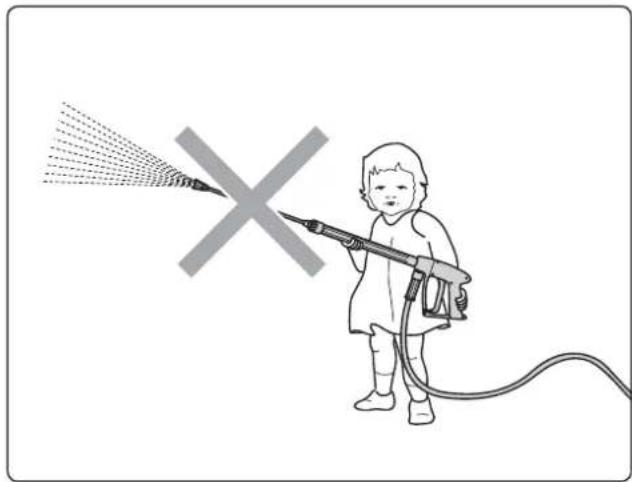

Kinderen en niet geïinstrueerde personen mogen niet met de hogedrukreiniger werken!

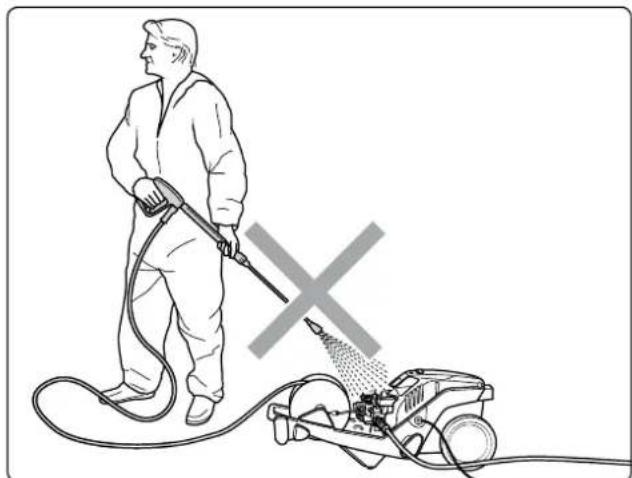

Het toestel niet afspoelen!

Het toestel niet blootstellen aan de sproeinevel van de hogedrukstraal!

Richt de waterstraal niet op stopcontacten of andere electrische inrichtingen!

Waarop u absoluut moet letten:

■ Probleem watergebrek

Watergebrek komt frequenter voor dan dat men denkt. Hoe krachtiger de hogedrukreiniger, des te groter het gevaar dat te weinig water ter beschikking staat. Bij watergebrek ontstaat in de pomp cavitatie (Water-gas-mengsel), wat in de regel niet of te laat opgemerkt wordt.

De pomp wordt beschadigd.

Controleer eenvoudig de beschikbare hoeveelheid water door een immer met literschaal tijdens 1 minuut te vullen.

NL

Voor de Kränzle 1152 TS T moet een minimum hoeveelheid water van 10 liter per minuut ter beschikking staan.

Is de gemeenschappelijke hoeveelheid water te gering dan moet u naar een wateraansluiting uitwijken die het vereiste watervermogen vervult.

Tekort aan water heeft een snelle slijtage van de dichtringen tot gevolg (geen garantie).

■ Watertoevoer

Neem de voorschriften van de plaatselijke drinkwatervoorzienings-bedrijven in acht. Overeenkomstig EN 61 770 mag de machine niet direct worden aangesloten op het openbare drinkwaternet. Volgens de Duitse instantie DVGW mag het apparaat echter voor korte duur worden aangesloten indien de toevoerleiding is voorzien van een terugslagklep met beluchter (Kränzle best. no. 41.016 4). Water achter de terugslagklep geldt niet meer als drinkwater.

Een directe aansluiting op het openbare drinkwaternet is toegestaan d.m.v. een vrije lozing volgens EN 61 770, deel 4, deze wordt bv. gerealiseerd door het gebruik van een reservoir met vlotterklep.

Het toestel mag niet direct worden aangesloten op een net dat niet bestemd is voor de drinkwatervoorziening.

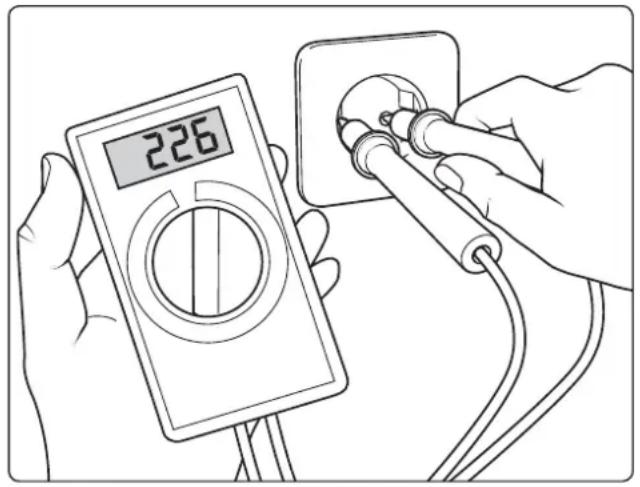

■ Probleem stroomgebrek

226

Indien in uw omgeving gelijktijdig teveel stroomafnemers actief zijn, dan kunnen de beschikbare spanning en de stroomsterkte duidelijk afnamen. Als gevolg hiervan loopt de motor van de hogedrukreiniger niet aan of brandt volledig door.

De stroomverzorging kan ook gebrekkig zijn wanneer de stroomkabel te lang of te dun is. Te lange verlengkabels veroorzaken een daling van de spanning en daardoor bedrijfs- storingen en startmoeilijkheden.

Kränzle 1152 TST:

Controleer de omvang van uw leidingszekering en laat in geval van twijfel de spanning en de beschikbare stroomsterkte door een vakman controleren.

■ Electrische aansluiting

Het toestel wordt geleverd met een 5 m lange aansluitkabet en stekker. De stekker moet in een volgens de voorschriften geïnstalleerd geaard stopcontact met aardlekschakelaar (30 mA) gestoken worden. Dit contact moet beveiligd zijn door middel van een 16 A zekering (vertraagd).

Bij gebruik van een verlengkabel moet deze een randaarde hebben die volgens de voorschriften op de steekverbindingen aangesloten is. De leidingen moeten tenminste een doorsnee van 1,5 mm hebben.

De aansluitingen moeten spatwaterdicht zijn en mogen niet op een natte vloer liggen. Vanaf een lengte van 10 m moet het verlengingskabel een minimumdoorsnee van 2,5 mm hebben. Bij gebruik van een kabelhaspel moet de kabel altijd geheel afgerold worden.

Kränzle - techniek

Water- en reinigingssysteem

Het water moet onder druk (1-8 bar voordruk) in de hogedrukreiniger geleid worden.

Daarna wordt het water door de hogedrukpomp uit her vlotterreservoir gezogen en met de ingestelde druk in de beschermde straalpijp geleid. De sproeikop aan de straalpijp vormt dan de hogedrukstraal.

De gebruiker dient zich te houden aan de volgens de milieuwetgeving geldende voorschriften!

■ Spuitlans met pistool met uitschakelbeveiliging

De machine werkt alleen wanneer de hendel van het pistool met uitschakelbeveiliging ingedrukt wordt. Door de hendel te bedienen wordt het veiligheidspistool geopend. De vloeistof stroomt dan naar de sproeier. De druk loopt op en bereikt snel de ingestelde werkdruk. Als de hendel wordt losgelaten wordt het veiligheidspistool gesloten en er treedt geen vloeistof meer uit de lans, de manometer moet op „0“ bar staan. Door de drukstoot bij het sluiten van het veiligheidspistool wordt het drukregelventiel (tevens veiligheidsventiel) geopend. De motor wordt door de drukschakelaar uitgeschakeld. Door het veiligheidspistool te openen sluit het drukregelventiel-veiligheidsventiel en wordt de motor opnieuw gestart, en transporteert de pomp met de ingestelde druk water naar de spuitlans.

Het pistool met uitschakelbeveiliging is een veiligheidsvoorziening. Reparaties hieraan mogen alleen door deskundigen worden uitgevoerd. Gebruik bij vervanging alleen door de fabricant goedgekeurde onderdelen.

■ Drukregelventiel / veiligheidsventiel

Het drukregelventiel/veiligheidsventiel beschermt de machine tegen ontoelaatbare overdruk en is zo gemaakt dat hij niet hoger kan worden ingesteld da n de toegestane werkdruk. De moer van de stelschroef is met lak verzegeld. Door middel van de draaiknop kunnen de druk en het verbruik traploos ingesteld worden.

Vervanging, reparaties, afstelling en verzegeling mogen alleen door deskundigen verricht worden.

■ Totalstop-Systeem

De Kränzle 1152 TS T – hogedrukreinigers zijn met een Totalstop-Systeem uitgerust. Is de hoofdschakelaar ingeschakeld dan wordt bij het openen van het uitschakelpistool via een drukschakelaar de motor gestart. Wanneer het pistool gesloten wordt, wordt de motor onmiddellijk uitgeschakeld.

■ Motorbeveiligingsschakelaar

De motor is voorzien van een motorbeveiligingsschakelaar die de machine beschermt tegen overbelasting. Bij overbelasting wordt de motor door de motor-beveiligingsschakelaar uit-geschakeld. Bij een herhaald afslaan van de motor d.m.v. de motorbeveiligingsschakelaar dient de storing te worden verholpen (zie pagina 96).

Vervangings en controlewerkzaamheden mogen alleen door deskundigen uitgevoerd worden. De machine mag dan niet op het stroomnet aangesloten zijn, d.w.z. dat de stekker uit het stopcontact genomen moet worden.

■ Hogedrukslang en spuitinrichting

De hogedrukslang en het spuitinrichting worden standaard bij het apparaat geleverd en zijn vervaardigd van hoogwaardig materiaal, afgestemd op de machine en voorzien van een keurmerk. (Max. lengte van de slang 20 m)

Bij het vervangen van onderdelen mogen alleen door de fabrikan van de machine goedgekeurde onderdelen worden gebruikt. Bij gebruik van niet originele onderdelen vervalt de garantie! Hogedrukslangen en spuitinrichting dienen drukdicht (geen lek) te worden aangesloten.

Rijd niet over de hogedrukleiding, trek de leiding niet te ver uit en vermijd een verdraaien. Trek de hogedrukslang niet over scherpe kanten. Defecte hogedrukslangen mogen (volgens DIN 20022) niet gerepareerd worden maar moeten door nieuwe, door de fabrikant van de machine toegelaten slangen vervangen worden.

■ Aan de machine aangebrachte beeldtekens

DAS GOURT DAILY NOW IN LUCEN SETBIEN WEREM? THE HIGH PRESSURE CLEANER IS ONLY TO BE OPERATED IN HORIZONTAL POSITION! UTILIZED I APPARIED UNIQUENMENT ER POSITION HORIZONALE?

Hogedrukreiniger uitsluitend liggend gebruiken (horizontale positie). Hogedrukstraal nooit op mensen of dieren richten.

De waterstraal niet op stopcontacten of andere onder spanning staande inrichtingen richten!

De hogedrukreiniger mag uitsluitend liggend gebruikt worden!

In gebruik nemen

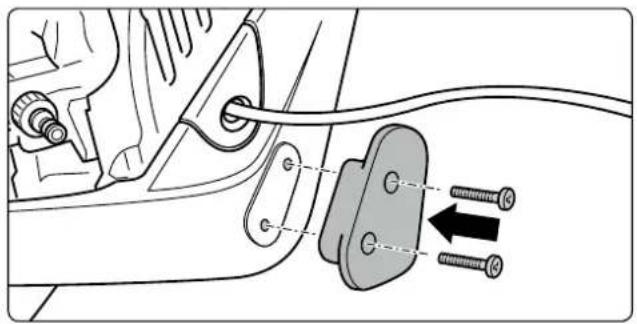

1. De onderste kabelhaak voor de electrische kabel op de hiervoor voorziene positie in het frame aanschroeven.

■ Opstellingsplaats

NL

De machine mag niet gebruikt worden in ruimten waar gevaar voor brand en explosies heerst of in plassen gezet worden. Het apparaat mag niet onder water gebruikt worden.

1. K 1152 TS T: Het toestel opstellen. De bevestigingsschroef uit de zeskant van de slangentrommel uitschroeven, de inklapbare kruk op het zeskant steken en deze met de schroef bevestigen.

1. De hogedrukreiniger naar de plaats van gebruik brengen. Der Kränzle 1152 TS T is een verplaatsbare machine met robuuste inrichtingen geschikt voor terreinen en trappen.

1. De Vario-Jet lans of de vuilfrees-lans op het pistool met uitschakelbeveiliging steken.

In gebruik nemen

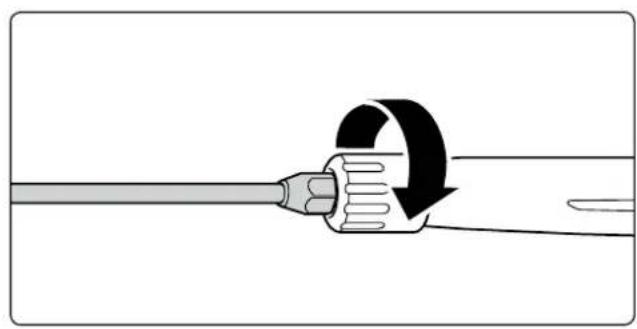

1. De lans stevig met het pistool met uitschakelbeveiliging vastschroeven.

1. De hogedrukdukslang recht en zonder lussen uitrollen (bij verlenging van de hogedrukslang op de maximum lengte van 20 m letten!)

1. De hogedrukslang op het pistool met uitschakelbeveiliging steken.

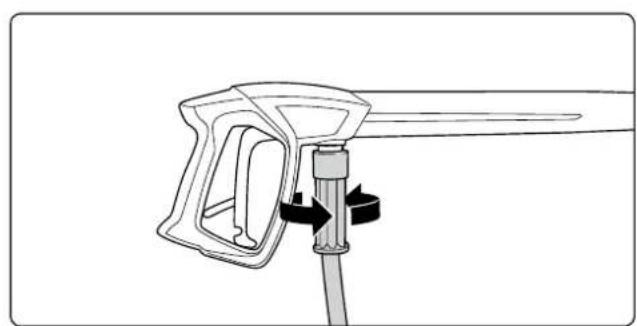

1. De hogedrukslang stevig op het pistool met uitschakelbeveiliging vastschroeven.

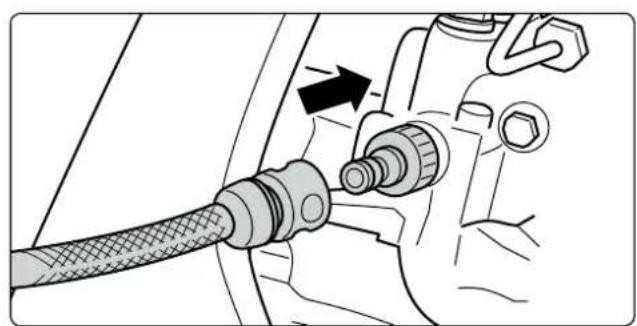

1. De waterslang op het wateringang aansluiten.

Het toestel kan naar keuze op een drukwaterleiding (1-10 bar voordruk) met koud of tot 60°C warm water aangesloten worden.

■ Opgepast bij warm ingangswater!

Bij bedrijf met 60 °C warm ingangswater treden verhoogde temperaturen op. Metalen delen aan het toestel niet zonder veiligheidshandschoenen aanraken!

1. Apparaat op het net aansluiten.

Kränzle 1152 TS T:

De contactdoos moet op het net met 16 A traag beveiligd zijn.

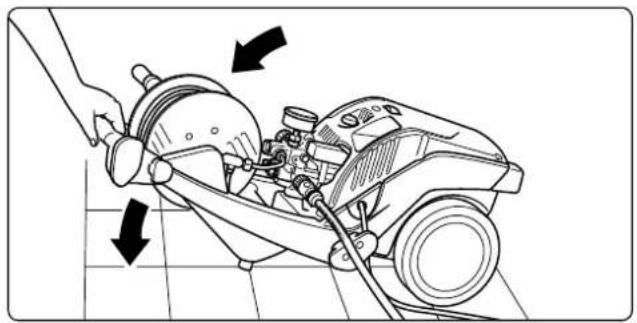

1. De hogedrukreiniger horizontaal neerleggen. De machine mag uitsluitend liggend worden gebruikt!

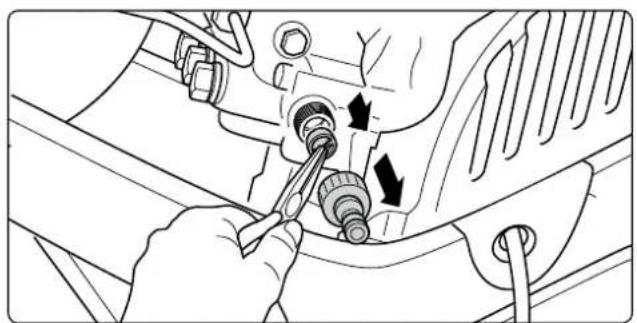

1. Voor elke ingebruikname het wateringangszeef op zuiverheid controleren. De slangopname manueel afschroeven. Met een scherpe tang het standaard wateringangszeef uitnemen en eventueel reinigen.

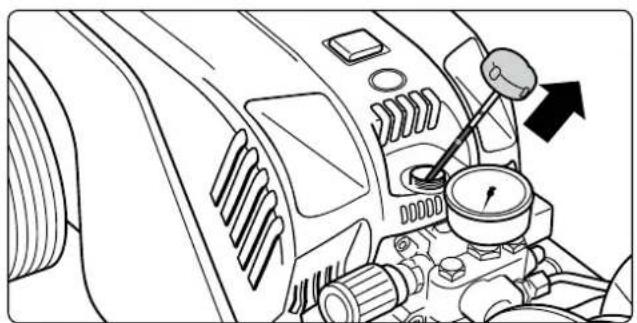

1. Vóór elke ingebruikname het oliepeil met de oliemeetstaaf controleren.

(Op horizontale positie letten!)

Het oliepeil moet minstens tot aan de bovenste kant van de merkering „OK“ reiken.

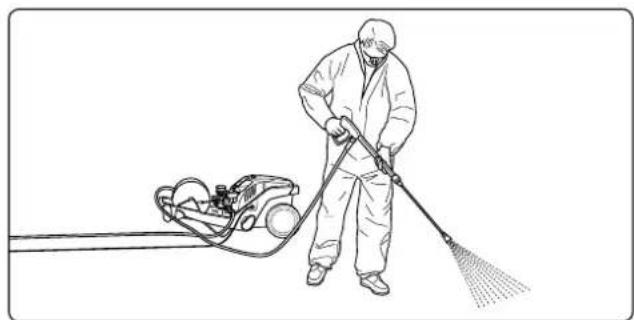

1. De hogedrukreiniger bij geopend pistool met uitschakelbeveiliging inschakelen. Machine ontluchten: Veiligheidspistool meermaals openen en sluiten. Met reiniging beginnen.

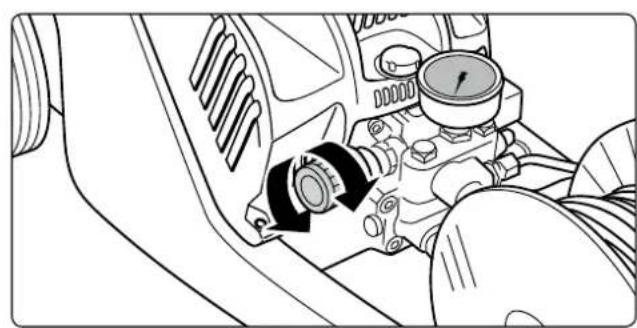

1. De werkdruk traploos met het handwiel regelen. De maximum beschikbare druk is vast in de fabriek ingesteld. Kränzle 1152 TS T: max. 130 bar

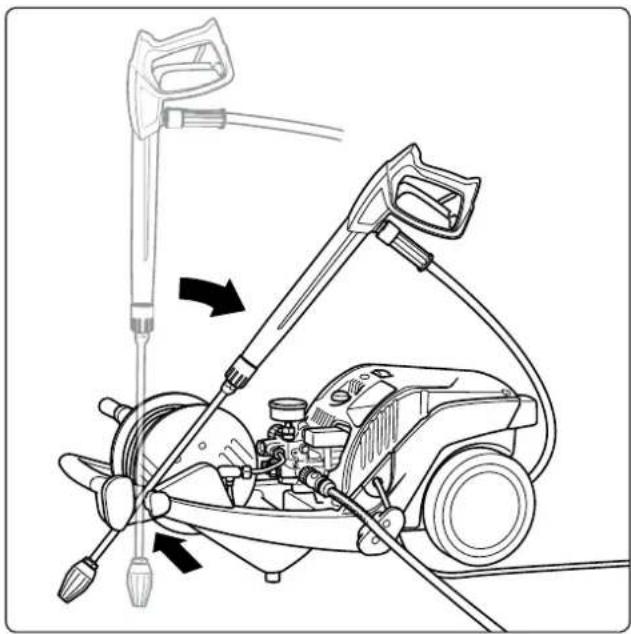

De Kränzle 1152 TS T beschikt over een praktische houder voor het pistool met uitschakelbeveiliging en vuilfrees in de werkpauze.

Aanzuigen van additieven

■Aanzuigen van reinigingsmiddelen:

De aanzuiging van additieven via de reinigingsmiddelinjector werkt alleen bij gemonteerde Vario-Jet-lans die op lage druk geplaatst moet worden.

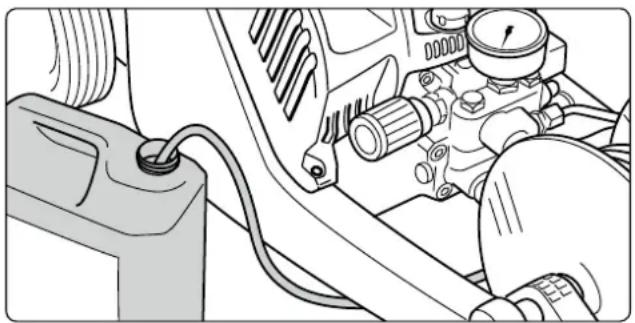

1. Steek de chemicaliënzeef in het reservoir met reinigingsmiddel.

NL

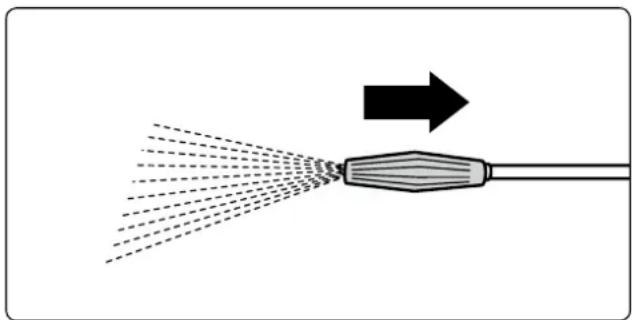

1. Om de lage druk te bereiken, het Variosproeier naar voren schuiven zodat de injector het reinigingsmiddel kan aanzuigen.

1. Wanneer het Variosproeier gesloten wordt door terug te schuiven wordt de chemicaliëntoevoer gesloten. Het reinigingsmiddel laten inwerken en daarna met hoge druk afspuiten.

Neem de voorschriften van de chemicaliënproducent in acht (bv. veiligheidsuitrusting, bepalingen voor afvoerwater, etc.)!

Pas op oplosmiddel!

Zuig nooit vloeistoffen aan die oplosmiddelen bevatten, zoals verfverdunner, benzine, olie e.d. Let op de aanwijzingen van de fabricant van de chemicaliën. De pakkingen in het apparaat zijn niet bestand tegen oplosmiddelen! Bovendien is de spuitnevel van oplosmiddelen zeer brandbaar, explosief en giftig.

Buiten gebruik stellen

1. Schakel de hogedrukreiniger uit
2. Sluit de watertoevoer
3. Open het pistool met uitschakelbeveiliging even tot de druk eraf is
4. Vergrendel het veiligheidspistool
5. Koppel de waterslang en het veiligheidspistool af
6. Pomp laten leeg lopen: motor ca. 20 seconden inschakelen
   7.Haal de stekker uit het stopcontact
7. De hogedrukslang zuiver maken en recht oprollen
8. De elektrische kabel zuiver maken en opwikkelen
9. Reinig het waterfilter
10. De hogedrukreiniger in de winter in een vorstvrije ruimte opbewaren

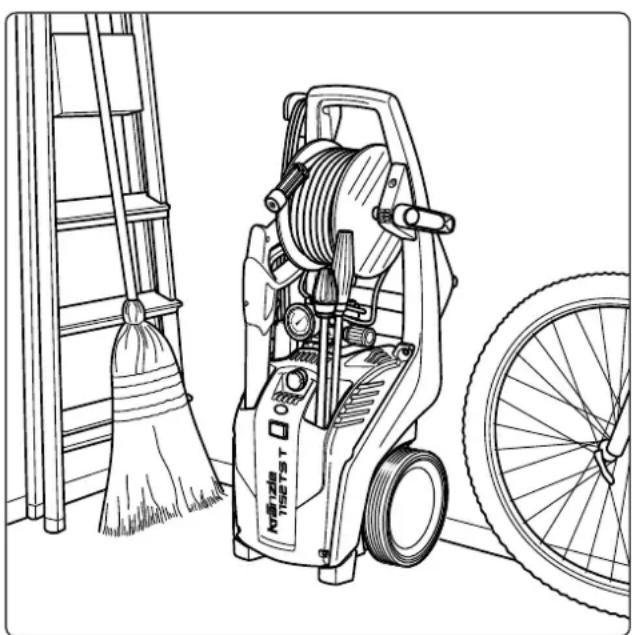

■ plaatsbesparend bewaren

De compacte Kränzle 1152 TS T met hun gering standvlak passen overal.

NL

Kleine reparaties – moeiteloos zelf doorgevoerd

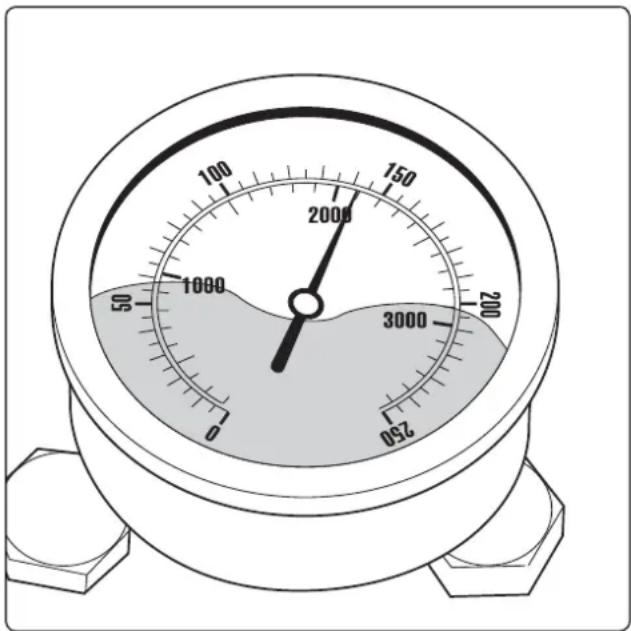

■De manometer toont volle druk, maar uit de sproeier komt geen water: de sproeier is zeer waarschijnlijk verstopt.

100 2000 150 200 50 1000 3000 250

De manometer toont volle druk, maar uit de lans komt geen of slechts zeer weinig water.

(in de manometer bevindt zich geen water, het gaat om glycol om de wijzervibratie te dempen.)

Procedure:

Schakel de machine uit. Verwijder de stekker uit het stopcontact. Druk een maal kort het pistool met uitschakelbeveiliging om de druk te laten ontwijken.

Eerst het pistool met uitschakelbeveiliging en de lans afschroeven en daarna de hogedrukslang van mogelijke resten ontdoen.

De wateringangszeef op vervuiling controleren.

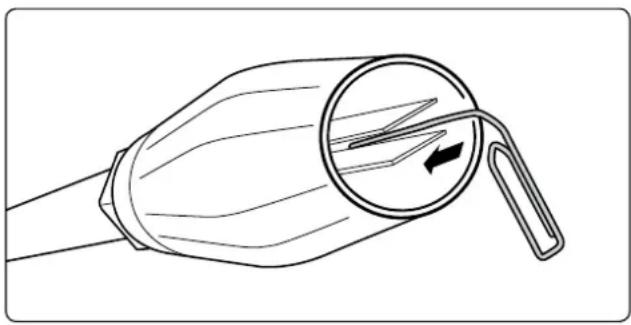

Bestaat het probleem verde, dan een draad (paperclip) voorzichtig door de opening van de sproeier.

Indien de reiniging met een draad niet het gewenste resultaat geeft dan moet de sproeier in gedemonteerde staat gereinigd of eventueel vervangen worden.

Pas op!

Voor elke reparatie de stekker uit het stopcontact trekken!

■De manometer geeft weinig druk aan, uit de sproeier komt een onregelmatige straal: mogelijkkerwijs zijn de ventielen vervuild of verstopt.

100 2000 150 200 1000 50 3000 0 250

Ondanks opgedraaide drukregeling geeft de manometer slechts weinig druk aan, uit de lans komt een onregelmatige straal. De hogedrukslang trilt.

(in de manometer bevindt zich geen water, het gaat om glycol om de wijzervibratie te dempen.)

NL

Na elkaar alle 6 ventielen openschroeven (verticaal en horizontaal in een rij van 3 aangebrachte messing inbusschroeven).

Neem het ventiellichaam (met groene of rode plastic omhulsel) plus O-ring met een scherpe tang uit. Controleer de dichtingsring op beschadiging. Bij beschadiging moet de O-ring vervangen worden.

Reinig de ventielen met een draad (bureauclip) en indien mogelijk onder stromend water.

Bij de nieuwe inbouw de dichtingring niet vergeten!

Kleine reparaties – moeiteloos zelf doorgevoerd

Na het sluiten van het pistool met uitschakelbeveiliging geeft de mano-meter nog altijd volle druk aan. De machine schakelt constant in en uit.

100 2000 150 200 1000 50 3000 250

Mogelijke oorzaak nr. 1: lek

Na het sluiten van het pistool met uitschakelbeveiliging moet de machine uitgeschakeld worden en moet de manometer „0“ bar aangeven.

Wanneer de manometer verder de volle druk aangeeft en de motor constant aan- en uitschakelt kan de oorzaak een lekkage aan de pomp, aan de hogedrukslang, aan het pistool met uitschakelbeveiliging of de lans de oorzaak zijn.

Controleer de verbindingen van de hogedrukreiniger met de hogedrukslang en van de hogedrukslang met het pistool evenals de verbinding van de lans op het pistool met uitschakelbeveiliging op dichtheid.

Schakel de hogedrukreiniger uit. Activeer het pistool met uitschakelbeveiliging kortstondig om de druk af te bouwen.

Schroef de hogedrukslang, het pistool met uitschakelbeveiliging en de lans af en controleer de dichtingsringen.

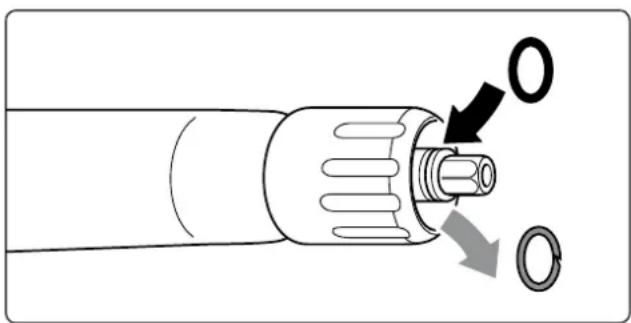

Zijn de dichtingsringen defect dan moeten de O-ringen onmiddellijk vervangen worden.

In geval van lekken wordt geen garantie verleend voor eventuele volgschade.

■Na het sluiten van het pistool met uitschakelbeveiliging geeft de manometer nog altijd volle druk aan. De machine schakelt constant in en uit.

Mogelijke oorzaak nr. 2: Het terugslagventiel is vervuild of defect.

Zet de hogedrukreiniger uit, trek de stekker uit het stopcontact. Sluit de watertoevoer. De pompuitgang opschroeven.

De terugslagkogel eruitnemen en op vervuiling of beschadiging controleren.

Ook de kogelzitting van roestvrij staal in het pompuis op vervuiling of beschadiging controleren.

Wanneer de afdichtingsringen defect zijn moeten de O-ringen onmiddellijk worden vervangen.

Bij schade aan de pomp door defecte dichtingsringen tengevolge van luchtaanzuiging of gebrek aan water (cavitatie) vervalt de garantie.

EU-verklaring van conformiteit

Hiermee verklaren wij, dat de bouwaard van de hogedrukreiniger:

Kränzle 1152 TST

(techn. documenten bij:)

Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, 89257 Illertissen

aan de volgende eisen en richtlijnen voor hogedrukreinigers voldoet:

Richtlijn voor machines 2006/42/EG EMV-richtlijn 2004/108/EG Geluidsrichtlijn 2005/88/EG, Art. 13 Hogedrukreinigers Aanhang 3, Deel B, Hoofdstuk 27

Geluidsniveau gemeten: 91 dB (A) Geluidsniveau gegarandeerd: 93 dB (A)

Toegepaste proces voor de conformiteits beoordeling:

Aanhang V, Geluidsrichtlijn 2005/88/EG

Gebruikte specificaties en normen:

EN 60 335-2-79 :2009 EN 55 014-1 :2006 EN 61 000-3-2 :2006 EN 61 000-3-3 :2008

De garantie geldt uitsluitend voor materiaal- en productiefouten, slijtage valt niet onder de garantie.

De machine moet volgens het bedrijfsvoorschrift bedreven worden. Het bedrijfsvoorschrift vormt een deel van de garantiebepalingen. Garantie wordt uitsluitend gewaarborgd wanneer originele Kränzle-onderdelen en toebehoer gebruikt worden.

Voor apparaten die aan privé gebruikers verkocht worden bedraagt de garantietijd 24 maanden, bij commercieel gebruik 12 maanden.

In garantiegeval kunt U zich met de complete hogedrukreiniger, inclusief toebehoor en aankoopbewijs aan uw handelaar of de dichtsbijzijnde geautoriseerde klantenservice wenden.

U vindt deze ook in het internet onder www.kraenzle.com.

Bij veranderingen aan de veiligheidinrichtingen alsook bij overschrijding van de temperatuuren toerentalgrens vervalt alle garantie – eveneens bij te lage spanning, watertekort en vervuild water.

Het manometer, de sproeiers, dichtingsmanchetten, hogedrukslang en spuitinrichting zijn slijtage-onderdelen en vallen niet onder de garantie.

Universeel door Kränzle-accessoires

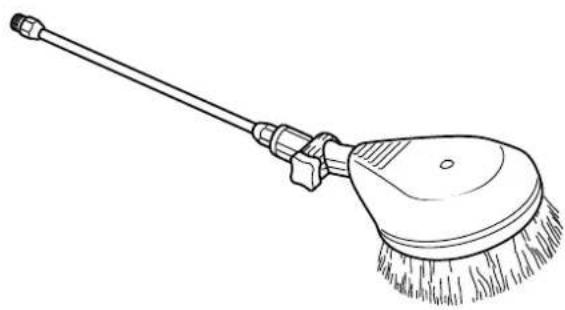

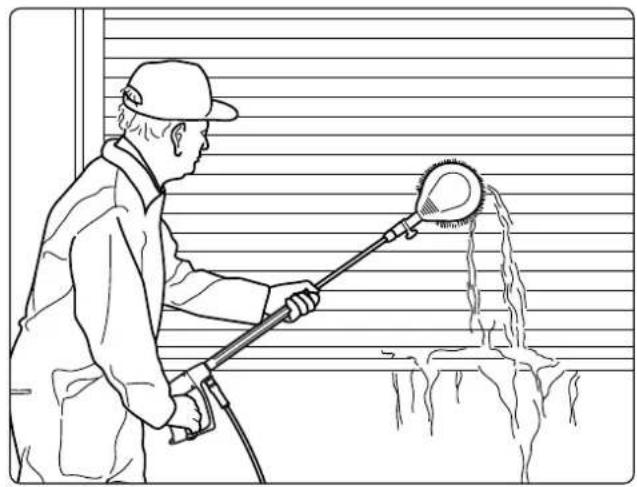

Roterende wasborstel met 400 mm-verlenging, Bestelnr. 41 050 1

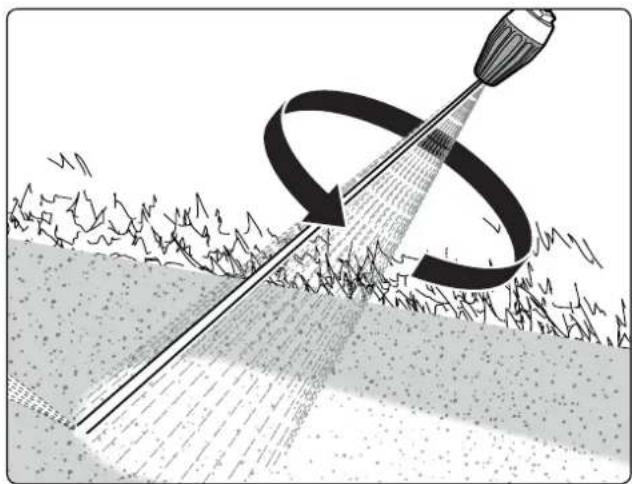

Vuilfrees met rvs spuitlans 400 mm, Bestelnr. 41.072 5

Rioolreinigingsslang met nozzel,

10 m - Bestelnr. 41.058 1

15 m - Bestelnr. 41.058

20 m - Bestelnr. 41.058 2

25 m - Bestelnr. 41.058 3

30 m - Bestelnr. 41.058 4

Dij het toebehoor voor de hogedrukreiniger handelt het zich om veiligheidsaccessoires!

Hieronder vallen in het bijzonder de hogedrukslangen, pistool met veiligheidsuitschakeling, hogedruklansen, pijpreinigingsslangen, oppervlaktereinigers etc.

Bij gebruik van niet door Kränzle toegelaten onderdelen vervalt de complete garantie.

Servicerapport voor hogedrukreiniger

Industriële hogedrukreinigers moeten alle 12 maanden door een vakkundige gecontroleerd worden! Controlebericht van de jaarlijkse arbeidsveiligheidscontrole (UVV) volgens de richtlijnen voor vloeistofstralers. (Dit controlebericht dient als bewijs voor de herhalingscontrole en moet goed opbewaard worden) Kränzle--Testzegels: Best.-Nr.: UVV200106

Eigenaar: Typ:

Adres: Serienummer:

Reparatie opdrachtsnr.:

Keuringsomvang I.O. ja nee gerepareerd

Typeplaat (aanwezig)
Gebruiksaanwijzing (aanwezig)
Beschermingsommanteling-, installatie
Drukleiding (Dichtheid)
Manometer (Funktion)
Vlotterventiel (Dichtheid)
Spuitpistool (Kentekening)
HD-Slang / implementatie (beschadiging), Kentekening)
Veiligheidsventiel opent bij 10%/20% overschr. van de werkdruk
Netkabel (beschadiging)
Beschermingsleiding/aangesloten
Aan-/uit schakelaar
Gebruikte chemiestoffen
Vrijgegeven chemiestoffen

Controlegegevens	Vastgestelde waarde	Ingesteld op
Hogedruksproeier
Bedrijfsdruk ......bar
Uitschakeldruk......bar
Weerstand beschermingsleiding niet overschreden/ waarde:
Isolatie
Afleidingsstroom
Uitschakelpistool vergrendeld

Testresultaat (aankruisen)

□Het apparaat wird volgens de richtlijnen voor vloeistofstralers gecontroleerd. De gevonden storingen werden gerepareerd zodat de werkveiligheid bevestigd wordt.
□Het apparaat wird volgens de richtlijnen voor vloeistofstralers gecontroleerd. De werkveiligheid is eerst na reparatie van de vastgestelde storingen resp. vervanging van de defecte onderdelen weer gewaarborgd.

De volgende herhalingscontrole volgens de richtlijnen voor vloeistofsproeiers moet op zijn laatst doorgevoerd zijn op: Maand ____ Jaar ____

Plaats, Datum ....Handtekening....

Servicerapport voor hogedrukreiniger

Industriële hogedrukreinigers moeten alle 12 maanden door een vakkundige gecontroleerd worden! Controlebericht van de jaarlijkse arbeidsveiligheidscontrole (UVV) volgens de richtlijnen voor vloeistofstralers. (Dit controlebericht dient als bewijs voor de herhalingscontrole en moet goed opbewaard worden) Kränzle--Testzegels: Best.-Nr.: UVV200106

Eigenaar: Typ:

Adres: Serienummer:

Reparatie opdrachtsnr.:

Keuringsomvang I.O. ja nee gerepareerd

Typeplaat (aanwezig)
Gebruiksaanwijzing (aanwezig)
Beschermingsommanteling-, installatie
Drukleiding (Dichtheid)
Manometer (Funktion)
Vlotterventiel (Dichtheid)
Spuitpistool (Kentekening)
HD-Slang / implementatie (beschadiging), Kentekening)
Veiligheidsventiel opent bij 10%/20% overschr. van de werkdruk
Netkabel (beschadiging)
Beschermingsleiding/aangesloten
Aan-/uit schakelaar
Gebruikte chemiestoffen
Vrijgegeven chemiestoffen

Controlegegevens Vastgestelde waarde Ingesteld op

Hogedruksproeier
Bedrijfsdruk ......bar
Uitschakeldruk......bar
Weerstand beschermingsleiding niet overschreden/ waarde:
Isolatie
Afleidingsstroom
Uitschakelpistool vergrendeld

Testresultaat (aankruisen)

□Het apparaat wird volgens de richtlijnen voor vloeistofstralers gecontroleerd. De gevonden storingen werden gerepareerd zodat de werkveiligheid bevestigd wordt.
□Het apparaat wird volgens de richtlijnen voor vloeistofstralers gecontroleerd. De werkveiligheid is eerst na reparatie van de vastgestelde storingen resp. vervanging van de defecte onderdelen weer gewaarborgd.

De volgende herhalingscontrole volgens de richtlijnen voor vloeistofsproeiers moet op zijn laatst doorgevoerd zijn op: Maand ____ Jaar ____

Plaats, Datum ....Handtekening....
