GEBRUIKSAANWIJZING ORT-10 DANFOSS

Installatiehandleiding Instructies voor gebruik

Danfoss

Index

GB

Specification....3

Positioning....4

Installation....5

Wiring 6-7

Mounting 8

Gebruikers handleiding 19-20

Specification

Technische Specifi caties
Bestelnummer 087N773800
Temperatuurbereik 8 - 30°C
Maximale omgevingstemperatuur 45°C
Regelprincipe P + I
OpenTherm Protocol 2.3
Warm tapwater Comfort-functie •
Warm tapwater Eco-functie (vakantie stand) •
ID 14 regeling lage belasting •
Thermostaat output OpenTherm Data
Fabrikagenorm EN60730-2-9
Dichtheidsklasse IP20
Voedingsspanning	24V dc van ketel
Aansluiting: 2 draads, polariteit ongevoelig	•
Emissiewaarde	Niveau 2
Afmetingen in mm (bxhxd)	85x86x42

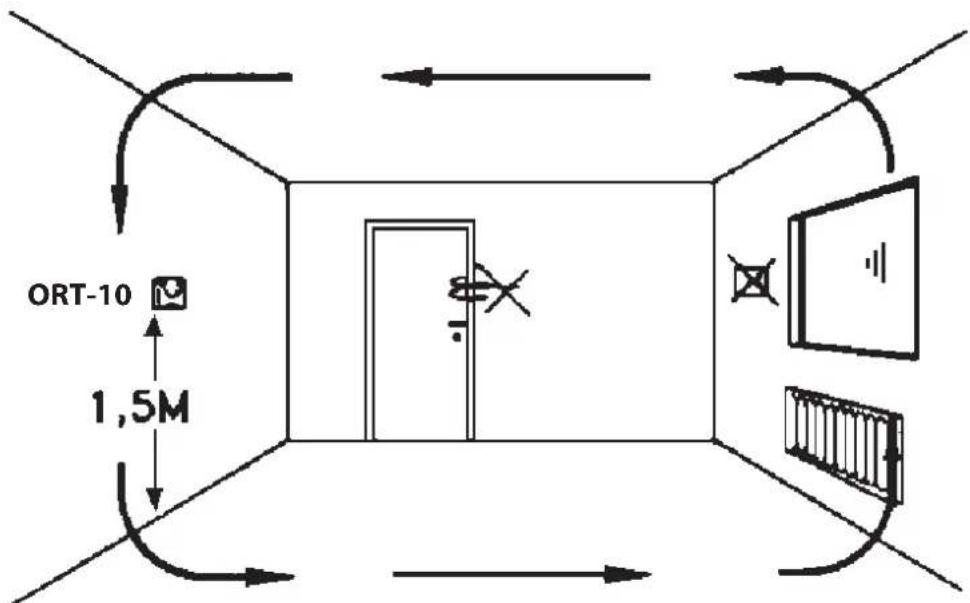

Positionering

Positionering

ORT-10 1,5M

Installatie

installate

Als de bekabeling via de onderzijde wordt aangebracht kan gebruik gemaakt worden van de afbreekbare doorgangen op de bodemplaat zoals afgebeeld in fi guur 1.

Als de bekabeling via de achterzijde wordt aangebracht kan gebruik gemaakt worden van de opening in de bodemplaat zoals afgebeeld in fi guur 2.

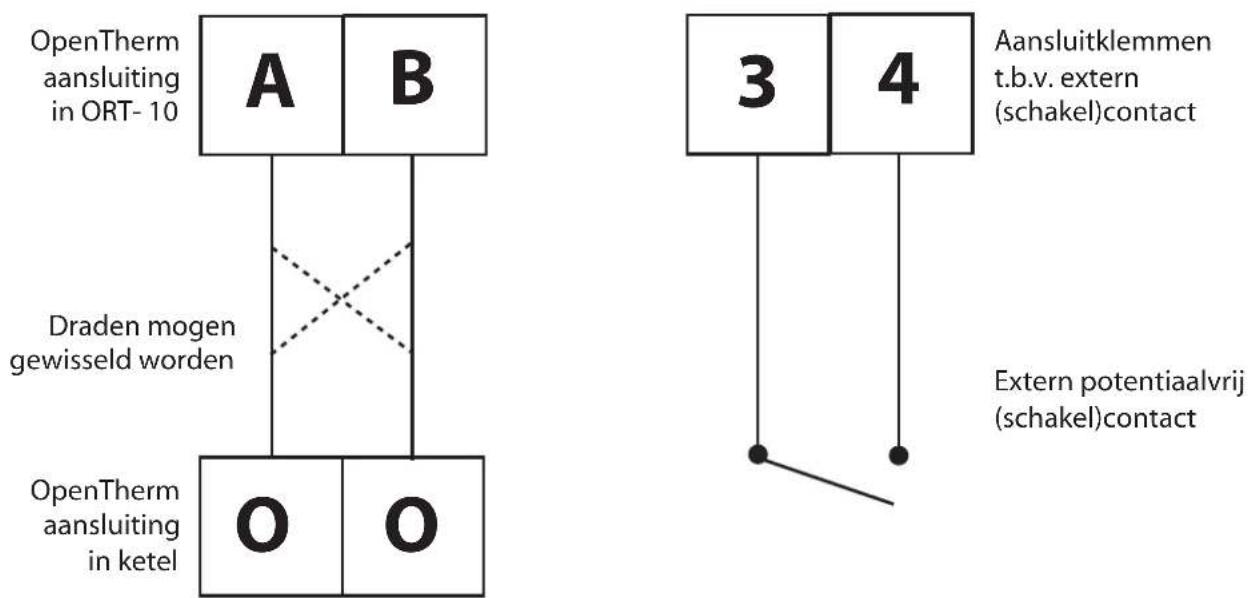

Bedrading
    subgraph_ORT-10["OpenTherm aansluiting in ORT-10"]
        A["A"] --> B["B"]
        B --> C["O"]
        B --> D["O"]
        E["Draden mogen gewisseld worden"] -.-> B
    end
    subgraph_Ketel["OpenTherm aansluiting in ketel"]
        C --> E
        D --> E
    end
    A -.-> E
    B -.-> E
    C -.-> F["3"]
    D -.-> G["4"]
    H["Aansluitklemmen t.b.v. extern (schakel)contact"]
    I["Extern potentiaalvrij (schakel)contact"]

Belangrijk - Om schade aan ketel en thermostaat te voorkomen dient de thermostaat alleen op de OpenTherm aansluiting van de ketel te worden aangesloten.

Door een extern potentiaalvrij (schakel)contact over de klemmen 3 + 4 aan te sluiten kan de thermostaat vergrendeld worden op een ruimtetemperatuur van 8°C en warm tapwater functie uitgeschakeld. De functie is hetzelfde als de instelling op (suitcase symbol here) met de instelknop.

Montage

Montage

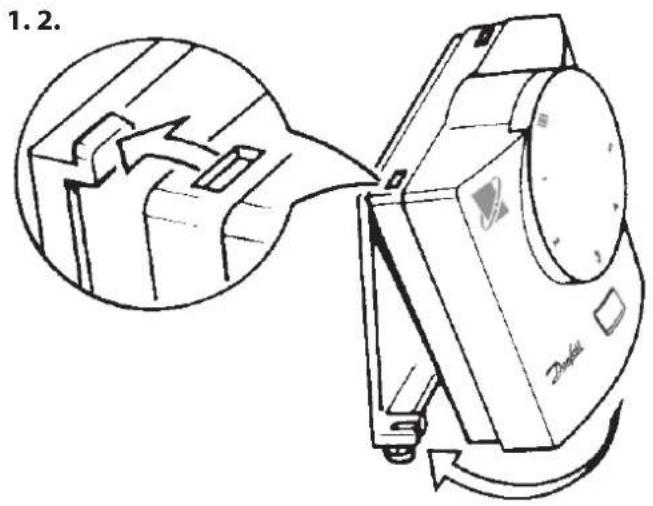

1.2. Dada

1.

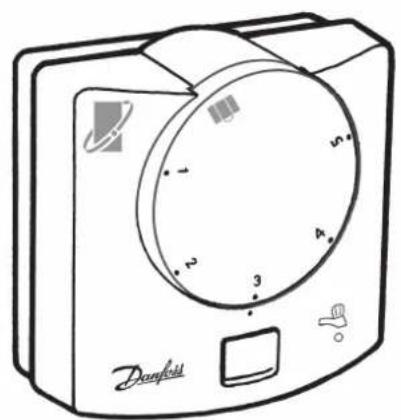

1. Draai de instelknop op stand 1.
2. Verwijder de instelknop en blokkeer of begrens naar behoefte (zie onderstaand schema).
3. Plaats de instelknop op stand 1 weer terug.

Let op:

Stel geen minimum begrenzing in als de Vakantie Stand nodig is.

Gebruikers handleiding

Instelknop Danford 20°C

Anders dan bij normale aan/uit thermostaten regelt de ORT-10 traploos de warmteafgifte van de OpenTherm ketel waarop hij is aangesloten. Dit draagt in hoge mate bij aan het ketelrendement door te zorgen dat de ketel zo lang mogelijk in HR (condenserend) bedrijf werkt.

Dagelijks gebruik is zeer eenvoudig door de instelknop van de thermostaat simpelweg op de gewenste temperatuur in te stellen. De geavanceerde elektronika en innovatieve software in de thermostaat verzorgen de twee-weg-communicatie met de OpenTherm ketel en verzekeren een optimale werking.

Naast de comfortabele regeling van de ruimtetemperatuur heeft de ORT-10 ook functies t.b.v. de warm tapwater voorraad. Afhankelijk van het merk en type ketel kan de warm tapwater voorziening van de ketel in- en uitgeschakeld worden. Als u geen verwarming én geen warm tapwater voorraad wenst draait u de instelknop eenvoudig op de vakantiestand 📁. Als u wel verwarming maar géén warm tapwater voorraad wenst drukt u op het 🏠 knopje.

Ruimtetemperatuur instelling 10 - 30°C: Zet de instelknop op de gewenste ruimtetemperatuur, tapwater voorraad wordt op temperatuur gehouden*. De display knippert als de gewenste temperatuur wordt ingesteld en geeft vervolgens, zonder te knipperen, de werkelijke ruimtetemperatuur weer.

Vakantiestand

: Regelt de ruimtetemperatuur op 8°C, (vorst beveiliging), warm tapwater uitgeschakeld*.

knopje: druk op dit knopje om de warm tapwater voorraad van de ketel uit te schakelen*. Op de display wordt het symbool weergegeven.

*(Deze funktie is afhankelijk van het keteltype).

LED-indicator

Opstarten: Na het inschakelen van de voedingsspanning van de ketel knippert de LCD gedurende 20 seconden.

Normaal bedrijf: Als de thermostaat de ketel inschakelt wordt dit met een vlam symbool op de display weergegeven. De streepjes naast het vlamsymbool geven een indicatie over de modulatie van de ketel. 1 streepje =25%, 2 streepjes =50% etc.

Vakantiestand: Wanneer de thermostaat op Vakantiestand wordt gezet knippert de LCD twee keer, bij terugzetten op normaal bedrijf een keer.

Alarm functie: Mocht er een storing in de ketel zijn wordt dit op de display van de ORT-10 weergegeven met de aanduiding Er of Er+. Raadpleeg voor details over de storing de handleiding van uw ketel of uw installateur.
