GEBRUIKSAANWIJZING OWA490RVS Pelgrim

Doelmatig en Stijlvol

Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "VOOR DE INSTALLATEUR").

Bij reparatie of schoonmaak-beurten moet het toestel stroomloos gemaakt worden. Neem de steker uit de contactdoos of draai de schakelaar in de meterkast op nul.

Bij koken of braden wordt de kookplaat heet, kinderen moeten dus altijd uit de buurt worden gehouden.

Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.

Wij adviseren u voordat u met koken begint de afzuigkap in te schakelen. Na de bereidingsstijd de afzuigkap nog ca. 5 minuten aan laten staan.

Een met vet verzadigd filter is brandbaar, flamberen onder de afzuigkap is gevaarlijk.

Lampen vervangen, gebruik uitsluitend dezelfde lampen met aangegeven Wattage.

Wanneer een afzuigkap en een warmtebron die lucht uit dezelfde ruimte verbruiken tegelijk worden ingezet, bestaat de mogelijkheid dat de afzuigkap de noodzakelijke verbrandingslucht uit de ruimte afzuigt waardoor een onderdruk in de ruimte kan ontstaan. De maximale toegestane onderdruk bedraagt 0,04 mbar, zodat er geen verbrandingsgassen van de warmtebron worden teruggevoerd naar de ruimte zelf. Daarom is een luchttoevoer noodzakelijk, waardoor de ruimte constant van verse lucht wordt voorzien.

BEDIENINGSSCHAKELAARS

WA 48/WA 50/WA92

Fig. 1

OWA 200

Fig. 2

WA 49/WA 52/WA 51/WA 59/OWA 490

Fig. 2

s = snelheidsschakelaar

k = controlelamp

v = verlichtingsschakelaar

a = hoofdschakelaar aan

u = hoofdschakelaar uit

OWA600/900 WA 68

Zie blz. 5

AFVOERSYSTEMEN

Op een afvoerkanaal

De kookdampen worden via de vetfiltermat aangezogen en direkt door het afvoerkanaal naar buiten afgevoerd. Naar keuze kan de afzuigkap worden aangesloten aan de boven- (B) of achterzijde (A). (Zie fig. 5). Monteer het aansluitstuk en sluit de andere opening af met de afdekplaat (D) (Zie fig. 6). De afvoer van de afzuigkappen OWA 600/900 en WA 68 kan alleen op de bovenzijde worden aangesloten.

Als circulatiekap

WA 48/WA 49/WA 50/WA 51/ WA 59/OWA 200/WA 92/OWA 490. De afvoeropening(en) afdekken met de afdekplaat (D) (zie fig. 6). De luchtklep moet u omzetten op de stand circulatie. De aangezogen lucht circuleert nu via rooster (C). Vervolgens moet het koolfilter worden bevestigd (zie blz. 4).

LUCHTKLEP OMZETTEN OP STAND CIRCULATIE

WA 49/OWA 490

Fig. 7

OWA 200/48/50/59/92

Fig. 8

OWA 600/900 WA 68

Fig. 9

NL

VETFILTERS

Filterrooster verwijderen

WA 48/WA 49/WA 50/WA 51/ WA 52/WA 59/OWA 200/ WA 92/OWA 490.

Netspanning uitschakelen! De steker uit de wandcontactdoos nemen of de schakelaar in de meterkast op nul zetten. De glazen luifel naar voren klappen.

Het rooster ontgrendelen (A) (zie fig. 10) en naar beneden klappen. Scharmierpen rechts (B) uit de sleuf tillen door het rooster aan de rechterkant naar u toe te trekken. De vetfilters kunnen verwisseld worden door de draadbeugels zijnwaarts te drukken en het filter uit te nemen (zie fig. 11). Let er op dat de grove mazen van het filter op het rooster liggen.

OWA 600/900 WA 68

Netspanning uitschakelen! De steker uit de wandcontactdoos nemen. De roosters ontgrendelen en uitnemen (zie figuur 12).

NL

KOOLSTOFFILTERS

Let op!

Het koolstofffilter moet apart worden besteld.

circulatiekap WA 49/OWA 490

Het koolstofffilter achter op de nokken plaatsen en de 2 knoppen (A) vast aandrukken (zie fig. 13). In de omgekeerde volgorde wordt het filter verwijderd.

circulatiekap OWA 490/WA 48/WA 50/WA 51/WA 59/WA 92

Het koolstofffilter met het verdiepte ronde vlak op het motorhuisdeksel centreren en een slag rechtsom draaien (zie fig. 14). Voor de WA 50, WA 59 en WA 92 heeft u 2 kookstoffilters nodig.

circulatiekap OWA 600/900 WA 68

Verwijder de kap van de filterhouder door de zwarte knop uit te trekken (zie fig. 15). Plaats het koolstoffilter. Let op dat het "voorzijde filteren" symbool op het filter zichtbaar is. Plaats de kap in omgekeerde volgorde op de filterhouder.

Voor de WA 10/MWA 100 en WA 52 zijn geen koolstoffilters toe te passen.

SCHOONMAKEN

Netspanning uitschakelen.

De afzuigkap kunt u schoonma- ken met een sopje, daarna met schoon water afdoen. Gebruik geen agressieve schoonmaak- middelen zoals b.v soda.

Aluminium filters, elke 14 dagen uitwassen in een sopje. Door het uitwassen wordt het filter dof van kleur, dit is normaal.

Filedonfilters zijn slechts 1 à 2 maal uitwasbaar en moeten dus enkele malen per jaar worden vernieuwd (zie accessoires).

Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigde koolstof is niet milieuvriendelijk en valt onder klein chemisch afval.

Wij adviseren u minimaal 2x per jaar het koolstoffilter te vervangen afhankelijk van het gebruik van de afzuigkap.

Circulatiekap OWA 600/900 WA 68

Op de display van de kap verschijnt de letter "G" als het aluminium vetfilter schoongemaakt moet worden en de letter "C" als het koolstofffilter vervangen moet worden (zie blz. 5).

NL

BEDIENING VAN DE OWA 600/900 EN WA 68

Bedieningsschakelaars

Fig. 4

A= hoofdschakelaar B= verlichtingsschakelaar C= motorsnelheid verlage D= motorsnelheid verhoge E= display

Ingebruikname

Als u de afzuigkap voor de eerste keer gebruikt start de kap in de testfase. Aan het eind van deze fase schakelt de kap over naar de stand-by fase. De verlichting en de motor worden uitgeschakeld en in het display is alleen het onderste segment zichtbaar.

Inschakelen

De afzuigkap wordt ingeschakeld door op toets A te drukken. De motor loopt niet en op het display is een 0 zichtbaar. U schakelt de motor in door toets D in te drukken, op de display is nu een 1 zichtbaar.

Wijzig de snelheid door toets C of D in te drukken. De snelheid wordt met een stap verlaagd of verhoogd. Als u toets C en D tegelijkertijd langer dan 2 seconden ingedrukt houdt schakelt de motor 4 minuten lang over op de hoogste snelheid. Op de display is dan een 9 zichtbaar. Na 4 minuten

schakelt de kap over naar stand-by.

Uitschakelen

Schakel de kap uit door op toets A te drukken. De kap schakelt over naar stand-by. Als u de kap weer inschakelt gaat de motor draaien met de laatst gekozen snelheid.

Gebruik als circulatiekap

Als u de kap voor de eerste keer gebruikt is de motorsnelheid ingesteld op gebruik als afzuigkap. U kunt dit controleren door in de stand-by fase toets D in te drukken. Op de display verschijnt dan de letter "A". Om de motorsnelheid in te stellen voor gebruik als circulatiekap moet u in de stand-by stand tegelijkertijd de toetsen C en D indrukken. Op de display verschijnt nu de letter "f" en het toestel is ingesteld voor het gebruik als circulatiekap. Als u daarna weer op toets C en D drukt wordt het toestel weer ingesteld voor gebruik als afzuigkap.

Vervangen/schoonmaken filters Na het schoonmaken van het vetfilter of het vervangen van het koolstofffilter verdwijnen de letters "G" of "C" van de display door respectievelijk toets C of D langer dan 10 seconden ingedrukt te houden.

NL

FILTERS BESTELLEN

Zoals bij elk keukenapparaat is goed uitgevoerd onderhoud van belang voor de levensduur van de afzuigkap. Indien uw afzuigkap voorzien is van een filedonfilter, wijzen wij u op de mogelijkheid een uitwas- baar aluminium filter te plaatsen. U kunt dit aluminium filter thuisge- stuart krijgen door schriftelijk of telefonisch te bestellen.

Bestellen van accessoires

Type WA/OWA 10 200 49 50 52 68
MWA 100 48 490 92 900
51 59 600
Koolstofffilter KF 20 KF49 KF20 KF68
Aluminiumfilter AV20 AV 20 * AV20 **
telescooppijp	-	-	TP49	-	TP49 TP68
* Standaard

NL

BELANGRIJK OM TE WETEN

Indien de afzuigkap wordt aangesloten op een bestaand afvoerkanaal mogen geen andere apparaten op dit kanaal aangesloten zijn, zoals b.v. een geiser of kachel.

Denk aan de plaatselijk geldende voorschriften m.b.t. beluchting van gasapparaten!

Monteer de afzuigkap boven het kookgedeelte met een minimale afstand van 650 mm. Hoe korter de afvoerpijp en hoe minder bochten des te beter de werking van de afzuigkap.

Kontroleer voordat u met boren begint of er geen installatieleidingen aanwezig zijn. Dit toestel voldoet aan de europese voorschriften CEE 89/336 EMC en CEE 73/23; 93/68 LVD.

MONTAGE OMBOUWKOKER VOOR AFVOERPIJP WA 49/OWA 490

I.v.m. eventuele scherpe randen van de koker adviseren wij u tijdens de montage van de koker werkhandschoenen te gebruiken. Monteer de bevestigingsbeugel tegen de achterwand met de pluggen/schroeven (A) (zie fig. 16). Schroef de korte koker aan

de bevestigingsbeugel (B). Schuif de lange koker over de korte koker en plaats deze op de bovenzijde van de afzuigkap. Filterrooster omlaagklappen en de koker vanuit de binnenzijde van de afzuigkap vastschroeven. (C). Het T-stuk (T) voor circulatie-uitvoering moet apart besteld worden.

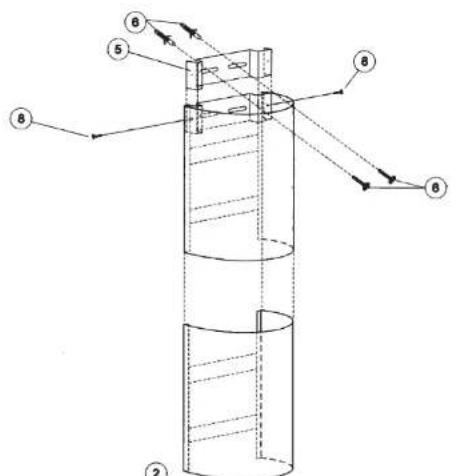

MONTAGE OMBOUWKOKER VOOR AFVOERPIJP OWA 600/900 EN WA 68

Monteer de bevestigingsbeugel (1, zie fig. 17) aan de afzuigkap met de schroeven (2). Boor 4 gaten in de muur en bevestig de kap met 2 schroeven/pluggen (3) door de beugel en 2 schroeven/pluggen (4) in de muur.

Bevestig de tweede beugel (5) aan de muur met de schroeven/pluggen (6). Plaats de koker met de grotere diameter op de kap en bevestig dit deel van de koker met de schroeven (7) aan de onderste bevestigingsbeugel. De binnenste koker omhoog trekken en aan de bovenste bevestigingsbeugel bevestigen met de schroeven (8).

NL

MONTAGE VAN DE AFZUIGKAP ONDER HET KEUKENKASTJE.

Keukenkastje omgekeerd op de grond zetten en de 4 bevestigingsgaten (A) (zie fig. 18) en het afvoergat aftekenen. Boor 4 gaten met een diameter van 4,5 mm.

Alleen voor aansluiting aan de bovenzijde: de afvoer-opening met een diameter van 130 mm uitzagen.

Aansluitpijpmond bevestigen en de afzuigkap aan de onderzijde van het keukenkastje bevestigen d.m.v. de 4 schroeven.

MONTAGE VAN DE AFZUIGKAP AAN DE WAND/MUUR

De boorgaten voor de ophanging en het gat voor de afvoerpijp aftekenen. Gat voor de afvoerpijp maken.

Boor de 2 bevestigingsgaten (A) (zie fig. 19) en bevestig de pluggen en schroeven. Hang de afzuigkap aan de schroeven en kontroleer of de kap recht hangt. Teken de 2 gaten (B) af en neem de kap weer van de muur af.

Boor nu de 2 gaten (B) en bevestig de pluggen. Hang de kap weer aan de schroeven (A) en bevestig ook de schroeven (B).

De modellen WA 49, OWA 490, WA 52, WA 68 en OWA 600/900 zijn horizontaal af te stellen met de afstandhouderschroeven (C, zie fig. 19). Bij de overige modellen opvulmateriaal gebruiken. (achter schroef B).

DE UNIVERSELE MOTORLOZE AFZUIGKAP WA10/MWA 100

Deze afzuigkap is alleen geschikt in combinatie met een mechanisch ventilatiesysteem, ongeacht welk merk motorunit.

schakelmogelijkheden

A de afzuiging wordt geregeld met de schakelaar van de motorunit.

B de motorunit wordt geregeld via de schakelaar van de afzuigkap.

De motorunit

De motorunit moet enkelfasig zijn (230V-50Hz) en voorzien zijn van meerdere snelheden. Welke afzuigregeling ook gekozen wordt, de motorunit mag nooit uitschakelbaar zijn (zie uitsluitend hiervoor de handleiding van de motorunit).

De verschillende mogelijkheden worden vaak aangegeven in ter- men van: midden- of dagstand, hoog- of kookstand.

HET BEDRADEN VAN DE AFZUIG-KAP WA 10/MWA 100

Nadat u een keuze uit de schakelmogelijkheden heeft gemaakt, kunt u om fouten te voorkomen, een bedradingsschema opstellen. Wij adviseren u eerst de afzuigkap voor te monteren en vervolgens tegen de wand te monteren.

Elektrische aansluiting

Verwijder de standaard aangesloten kabel met stekker (alleen als de ventilatie-motorunit via de afzuigkap wordt bediend). Maak nu de elektrische aansluiting volgens het door u opgestelde bedradingsschema. Plaats de gloeilampen in de fittingen. Controleer alle schakelfuncties.

Voor de installatie van de afzuig-kap zie blz. 7 en 8.

WA 68/OWA 600/900

Indien de voedingskabel beschadigd is moet deze door een erkend installateur vervangen worden. De voedingskabel kan alleen met speciaal gereedschap worden vervangen.

Functieschakelaars

Achteraanzicht: zie fig. 20.

Typen schakelaars:

• dubbelpolig schuif
• 4 of 10 contacten
• 2 of 4 standen
• faston of soldeer

NL

AANSLUITSCHEMA'S

Klemmenstrook bij aflevering: zie fig. 21.

Voorbeeldschema A

motorunit stand combinatie

laag I laag

midden ll midden

hoog III hoog

- IV hoog

Zie fig. 22 en 23

N.B. Deze schakeling levert i.v.m.

het maximum aantal draden per

buis een beperking van de

mogelijkheden op

(voeding van boven).

Voorbeeldschema B

UNIT Stand combinatie

Nacht | Nacht óf laag

Dag laag II Laag óf hoog

Dag hoog III Laag óf hoog

- IV Laag of hoog

Zie fig. 24, 25 en 26
