GEBRUIKSAANWIJZING MWA100KOR Pelgrim

Gebruiksaanwijzing afzuigkappen

Handleiding NL 3 - NL 15

FR

Notice dûtilisation FR 3 - FR 15

DE

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

Uw schouwkap

	Beschrijving			4
	Inleiding			4
Veiligheid
	Let op!			5
	Afvoersystemen			6
Gebruik
	Bediening			7
Onderhoud
	Reinigen			8
	Vetfilters verwijderen
	Het koolstofffilter		vervangen
	Verlichting			9
Installatie
	Algemeen			10
	Elektrische aansluiting		afzuigkap
	Voorbereidingen			12
	Bedrading			12
	Elektrische aansluiting		motorunit
	Montage van de schouwkap	14
Bijlage
	Verpakking en toestel afvoeren	15

Beschrijving

3 2 1 0 + A B C

A Schuifschakelaar afzuigstanden
B controlelamp
C Schuifschakelaar verlichting

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift.

Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Let op!

Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Sluit het apparaat niet aan op het elektriciteitsnet voordat de installatie volledig is voltooid.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• Gebruik de afzuigkap niet als het vetfilter niet of niet goed gemonteerd is!
• Gebruik de afzuigkap niet om tegenaan te leunen.
• Gebruik de afzuigkap nooit als afzetvlak, tenzij dit uitdrukkelijk is aangegeven.
• Zorg voor voldoende ventilatie wanneer u de afzuigkap samen gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat voor andere toestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht, om te voorkomen dat verhit vet in brand raakt.
• De afzuigkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, zowel het exterieur als het interieur. Onvoldoende reinigen of te laat vervangen van de filters kan brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.

Let op!

• Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
• De bereikbare onderdelen kunnen bijzonder warm worden als deze tegelijkertijd met kookapparaten gebruikt worden.
• De vetfilters kunnen heet worden tijdens gebruik. Wacht, na het koken, minimaal 30 minuten met schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.
• ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het niet in acht nemen van de aanwijzingen uit deze handleiding wordt afgewezen.

Bediening

3 2 1 0 + A B C

Ventilator in- en uitschakelen

Schuif de regelaar (A) naar stand 1, 2 of 3.

De afzuigkap schakelt in op de corresponderende stand.

Schuif de regelaar naar stand 0.

De ventilator schakelt uit.

Verlichting in- en uitschakelen

Schakel de verlichting in/uit met schuifregelaar C.

Reinigen

Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten.

Gebruik geen alcohol!

Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee.

Metalen vetfilters

Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Reinig de vetfilters minimaal 1x per maand. Bij reiniging kunnen de aluminium delen van de filters dof worden door de gebruikte schoonmaakmiddelen, met name bij plaatsing in de vaatwasser. Dit is normaal en valt niet onder de garantie.

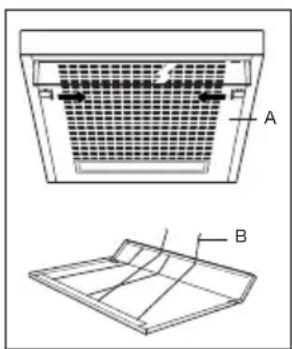

Aluminium vetfilter verwijderen

1 Schakel de klep en de verlichting uit.
2 Ontgrendel het rooster (A) en klap het naar beneden.
3 Duw de draadbeugels (B) naar de zijkant weg.
4 Verwijder het vetfilter uit het rooster.

Lampen vervangen

• Verwijder het vetfilter.
- De lampen zijn nu bereikbaar.
- Schroef het lampje uit de fitting en vervang deze door een lamp met het wattage aangegeven aan de binnenzijde van de kap.

Universele motorloze afzuigkap

Deze afzuigkap is alleen geschikt in combinatie met een mechanisch ventilatiesysteem, ongeacht welk merk motorunit.

Schakelmogelijkheden

• A de afzuiging wordt geregeld met de schakelaar van de motorunit.
• B de motorunit wordt geregeld via de schakelaar van de afzuigkap.

De motorunit

• De motorunit moet enkelfasig zijn (230V-50Hz) en voorzien zijn van meerdere snelheden.
• Welke afzuigregeling ook gekozen wordt, de motorunit mag nooit uitschakelbaar zijn (zie uitsluitend hiervoor de handleiding van de motorunit).
• De verschillende mogelijkheden worden vaak aangegeven in termen van: midden- of dagstand, hoog- of kookstand.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.

Aansluiting

Elektrische aansluiting afzuigkap

Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden.

Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L fase leiding

BLAUW = N nulleiding

Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.

Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

- Nadat u een keuze uit de schakelmogelijkheden heeft gemaakt, kunt u om fouten te voorkomen, een bedradings-schema opstellen. Wij adviseren u eerst de afzuigkap voor te monteren en vervolgens tegen de wand te monteren.

Elektrische aansluiting motorunit

• Verwijder de standaard aangesloten kabel met steker (alleen als de ventilatie-motorunit via de afzuigkap wordt bediend).
• Maak nu de elektrische aansluiting volgens het door u opgestelde bedradingsschema.
• Plaats de gloeilampen in de fittingen.
• Controleer alle schakelfuncties.

1 3 5 7 9 7 9 2 4 6 8 102 8 10 I III V IV

Typen schakelaars

• dubbelpolig schuif
  • 4 of 10 contacten
• 2 of 4 standen
• faston of soldeer

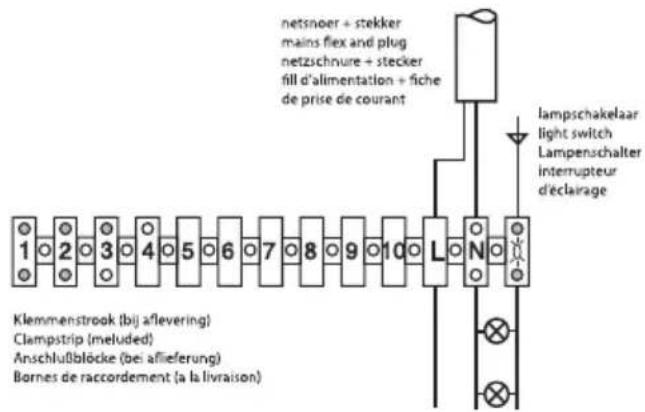

Aansluitschema's

Klemmenstrook bij aflevering:

netsnoer + stekker mains flex and plug netzschnure + stecker fill d'alimentation + fiche de prise de courant lampschakelaar light switch Lampenschalter interrupteur d'éclairage Klemmenstrook (bij aflevering) Clampstrip (meluded) Anschlußblöcke (bei aflieferung) Bornes de raccordement (a la livraison)

Voorbeeldschema A

motorunit stand combinatie

laag I laag

midden II

hoog III hoog

- IV hoog

Opmerking: Deze schakeling levert in verband met het maximum aantal draden per buis een beperking van de mogelijkheden op (voeding van boven).

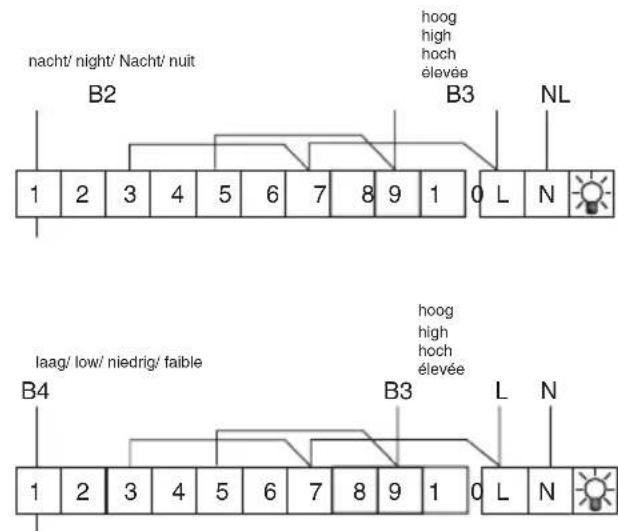

Voorbeeldschema B

motorunit Stand combinatie

Nacht I Nacht óf laag

Dag laag II Laag óf hoog

Dag hoog III Laag óf hoog

- IV Laag óf hoog

nacht/ night/ Nacht/ nuit B2 hoog high hoch élevée B3 NL 1 2 3 4 5 6 7 8 9 1 0 L N laag/ low/ niedrig/ faible B4 hoog high hoch élevée B3 L N 1 2 3 4 5 6 7 8 9 1 0 L N

Montage

• Verwijder de filters uit de afzuigkap.
  • Houd de kap tegen de muur.
• Teken – door de kap heen – de bevestigingsgaten (A) en het gaten om de kap te borgen (B) af.
• Boor de gaten.
• Duw de bijgeleverde pluggen in de gaten.
• Draai de schroeven in de 2 bevestigingsgaten (A).
  Let op: draai de schroeven zover in dat ze nog 1 cm uit de muur steken.
• Hang de kap op aan de 2 bevestigingsschroeven.
• Draai de bevestigingsschroeven vast.
• Draai de borgschroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
  • Steek de stekker in de wandcontactdoos.

Onder een keukenkastje

• Teken – door de kap heen – de 4 bevestigingsgaten (A), het gat voor het aansluitsnoer (C) en het gat voor de afvoer (D) aan de onderkant van het keukenkastje af.
• Boor de gaten.
• Trek het aansluitsnoer door het bijbehorende gat naar boven en duw de afvoermond door de opening.
• Hang de kap, door de bodem van het keukenkastje heen, aan de 4 bevestigingsschroeven. Draai de schroeven vast.
• Sluit de afvoerpijp aan op de afvoermond.
  • Steek de stekker in de wandcontactdoos.

Afvoeren

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Conformiteitsverklaring

Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.
