GEBRUIKSAANWIJZING ISW670RVS Pelgrim
Bestel bij deze afzuigkap koolstofffilter KF66/P01 IMPORTANT!
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip
1 Uw afzuigkap
1.1 Beschrijving 4
1.2 Inleiding 4
2 Veiligheid
2.1 Waar u op moet letten 5
2.2 Afvoersystemen 6
3 Gebruik 7
4 Onderhoud
4.1 Het vetfilter verwijderen 8
4.2 Het koolstofffilter vervangen 8
4.3 Halogeenlampen vervangen 8
4.4 Reinigen 9
5 Installatie
5.1 Algemeen 10
5.2 Montage van de schouwkap 11
6 Bijlage 12
1 Uw afzuigkapkap


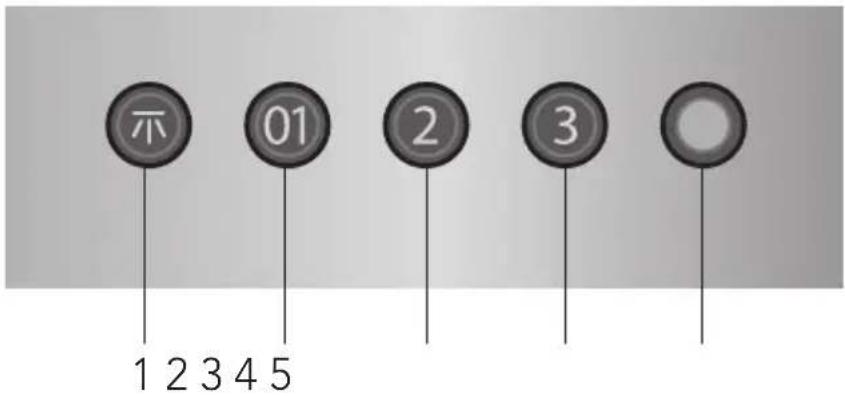

示 01 2 3 1 2 3 4 5 31.1 Beschrijving
Verlichting1.
Aan-/uittoets, ventilator stand 12.
Ventilator stand 23.
Ventilator stand 34.
Controlelampje5.
1.2 Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.
2.1 Waar u op moet letten
Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Het apparaat niet aan het stroomnet aansluiten voordat de installatie volledig voltooid is.
Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de afzuigkap werkhandschoenen te gebruiken.
- Het apparaat is gefabriceerd volgens de meest recente veiligheidsstandaarden.
Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
- De afzuigkap nooit gebruiken als het vetfilter niet of niet goed gemonteerd is!
Gebruik de afzuigkap niet om tegenaan te leunen. •
Zorg voor voldoende ventilatie wanneer u de afzuigkap samen gebruikt met een gaskookplaat.
De afvoer mag niet worden aangesloten op een rookkanaal dat ook voor andere • verwarmingstoestellen in gebruik is.
Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
De afzuigkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, • zowel het exterieur als het interieur. Het niet in acht nemen hiervan en het onvoldoende reinigen of vervangen van de filters kan brandgevaar veroorzaken.
Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde personen, om gevaarlijke situaties te voorkomen.
Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de afzuigkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
Het vetfilter kan heet worden tijdens gebruik. Wacht, na het koken, minimaal • 30 minuten met het schoonmaken.
2 Veiligheid
Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.
Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn inzake afvoeren afgedankte elektrische en elektronische apparaten (AEEA). Dit product moet worden afgedankt in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

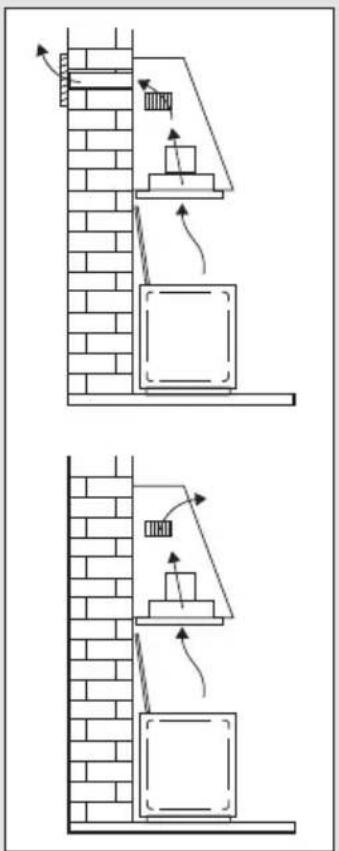

2.2 Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:
-
Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier!
-
Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken. U moet dan wel een koolstofffilter plaatsen.
Let op! Het koolstofffilter moet apart besteld worden.
Ventilator in- en uitschakelen
Druk op toets (12).
De afzuigkap schakelt in of uit. Het controlelampje (5) geeft aan dat de ventilator is ingeschakeld.
Druk op toets (2) of (4) 3
De afzuigkap schakelt in op de gekozen stand.
Verlichting in- en uitschakelen
Druk op de verlichtingstoets (1).
De verlichting gaat branden.
Druk nogmaals op de toets en de verlichting gaat uit.
4 Onderhoud
4.1 Vetfilter verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul. Trek het palletje van het vetfilter naar u toe en kantel het vetfilter naar voren toe omlaag.
4.2 Het koolstofffilter vervangen
Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.
Belangrijk:
De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt. Het koolstofffilter moet minimaal iedere vier maanden worden vervangen.
Koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet • milieuvriendelijk, vervang het filter tijdig.
Bevestig het koolstofffilter met de kunststof beugels (A) in de daarvoor bestemde ruimte onder de motor.
Plaats het vetfilter weer terug.

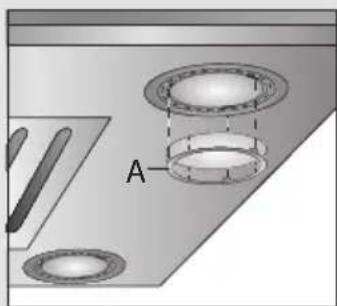

4.3 Halogeenlampen vervangen
Verwijder de metalen ring (A) door deze met een schroeven-draaier voorzichtig los te wrikken. Let op dat het glas niet naar beneden valt. Trek de lamp uit de fitting (raak de lamp niet met de blote vingers aan) en vervang de lamp door een nieuwe lamp van maximaal 20 Watt. Monteer het glaasje en de ring opnieuw.
Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda.
Roestvrijstaal
Niet behandelen met schuursponsjes of andere schuurmiddelen. Nabehandelen met RVS reiniger en met de structuur van het roestvrijstaal meepoetsen.
Metalen vetfilter
Het metalen vetfilter kan voor reiniging in de vaatwasmachine geplaatst worden. Plaats het vetfilter met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen.
5 Installatie
5.1 Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 75 cm bedragen. Bij een elektrische kookplaat moet deze afstand mimimaal 65 cm zijn.
Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting • van gasapparaten.
Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de • afzuigkap.
De aansluitpijp van de schouwkap heeft een diameter van 125 mm of 150 mm. Het • beste is de afvoerpijp ook met deze diameter uit te voeren.
5 Installatie
5.2 Montage van de schouwkap
Verwijder het vetfilter. •
Maak een uitsparing in het montage- • paneel: 680 x 371 mm.
Zorg voor tenminste 60 mm rondom de uitsparing om schade aan de afzuigkap of schouw te voorkomen.
Stel de veren aan de zijkant van de • inbouw-afzuigkap af op de dikte van het montagepaneel.
Plaats de afzuigkap in de uitsparing • (zie figuur A). De zojuist afgestelde veren zijn sterk genoeg om de afzuigkap tijdelijk te dragen.
Schuif de vier u-profielen in de • openingen (zie figuur B).
Zet de profielen vast (zie figuur C). •
Let op! Draai de schroeven niet te vast om beschadigingen te voorkomen.
Plaats het filter opnieuw. •
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
karton; •
polyethyleenfolie (PE); •
CFK-vrij polystyreen (PS-hardschuim). •
Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
