Producttype	Soundbar met draadloze subwoofer
Merk	JVC
Model	TH-BA1
Inbegrepen componenten	Centrale eenheid CA-THBA1, subwoofer SP-THBA1, afstandsbediening RM-STHBA1A, netadapter AA-R1902
Afmetingen centrale eenheid (B × H × D)	900 mm × 125 mm × 85 mm
Gewicht centrale eenheid	3,5 kg
Afmetingen subwoofer (B × H × D)	215 mm × 352 mm × 254 mm
Gewicht subwoofer	5 kg
Voeding centrale eenheid	DC 19 V, 3,37 A (via netadapter AC 110-240 V)
Voeding subwoofer	230 V ~ 50 Hz
Vermogen subwoofer	30 W
Uitgangsvermogen (centrale eenheden)	120 W (30 W × 4) bij 4 Ω (10 % THD)
Vermogen subwoofer	100 W bij 3 Ω (10 % THD)
Luidsprekers centrale eenheid	4 conussen van 8 cm (magnetisch afgeschermd)
Luidspreker subwoofer	1 conus van 16 cm
Frequentiebereik (luidsprekers)	84 Hz – 22 kHz
Frequentiebereik (subwoofer)	45 Hz – 5 kHz
Impedantie luidsprekers	4 Ω
Impedantie subwoofer	3 Ω
Geluidsdrukniveau	82 dB/W·m
Audio-ingangen	1 analoog (RCA), 2 digitaal (optisch)
Surround-modi	SURROUND 1, SURROUND 2, SURROUND OFF
Ondersteunde audioformaten	Lineaire PCM, Dolby Digital, DTS
Speciale functies	Dynamische compressie (DRC), geluidsverzwakking (FADE MUTING), helderheidsregeling (DIMMER)
Niveau-instellingen	Subwoofer, centraal, surround (van -6 dB tot +6 dB)
Afstandsbediening	Ja, met knoopcel CR2025 inbegrepen
Meegeleverde accessoires	Afstandsbediening, netadapter, netsnoer, 2 ferrietkernen, knoopcel
Onderhoud	Reinigen met een zachte, droge doek of licht bevochtigd met neutrale zeepoplossing; geen oplosmiddelen gebruiken
Veiligheid	De behuizing niet openen, vermijd vocht, stekker uittrekken voor reiniging
Repareerbaarheid	Geen door gebruiker te repareren onderdelen; neem contact op met een erkende dealer

Veelgestelde vragen - TH-BA1 JVC

Hoe sluit ik de soundbar aan op mijn televisie?

Sluit een optische kabel (niet meegeleverd) aan tussen de digitale uitgang van uw televisie en een van de ingangen DIGITAL 1 of DIGITAL 2 aan de achterkant van de centrale eenheid. U kunt ook de ANALOG-ingang gebruiken met een RCA-kabel als uw televisie geen digitale uitgang heeft. Zorg ervoor dat de televisie is ingesteld om een digitaal audiosignaal (PCM of Dolby Digital) uit te zenden.

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterij: vervang deze door een nieuwe knoopcel CR2025 met inachtneming van de polariteit. Zorg ervoor dat er geen obstakel de afstandsbedieningssensor op het voorpaneel blokkeert en dat deze niet wordt blootgesteld aan direct zonlicht. Als het probleem aanhoudt, ga dan dichter bij het apparaat staan.

Hoe stel ik het niveau van de subwoofer in?

Druk op de toets SUBWOOFER op de afstandsbediening, gebruik dan de toetsen VOLUME + of VOLUME - om het uitgangsniveau aan te passen van -6 dB tot +6 dB. U kunt ook de niveaus van de centrale en surroundluidsprekers aanpassen met de corresponderende toetsen.

Hoe gebruik ik de surround-modus?

Druk op de toets SURROUND op de afstandsbediening om te kiezen uit SURROUND 1 (voor meerkanaalsbronnen), SURROUND 2 (voor stereomuziek) of SURROUND OFF. Het bijbehorende lampje gaat branden op het voorpaneel. Om uit te schakelen, selecteer OFF.

Hoe reinig ik de soundbar?

Gebruik een zachte, droge doek. Als de behuizing erg vuil is, bevochtig de doek dan licht met een oplossing van water en neutraal schoonmaakmiddel, en droog daarna met een droge doek. Gebruik nooit thinner, benzine of andere oplosmiddelen, noch vluchtige stoffen zoals insecticiden. Haal de stekker uit het stopcontact voor het reinigen.

Kan ik de soundbar aan de muur bevestigen?

Ja, de centrale eenheid kan aan de muur worden bevestigd. Hij weegt ongeveer 3,5 kg. Schakel een gekwalificeerde technicus in en gebruik schroeven die geschikt zijn voor de muursterkte. Installeer het niet op multiplex of gipsplaat. Laat voldoende ruimte rondom voor ventilatie.

Wat betekenen de indicatielampjes op het voorpaneel?

Het lampje STANDBY (rood) geeft aan dat het apparaat in stand-by staat. De lampjes DIGITAL 1, DIGITAL 2, ANALOG gaan branden afhankelijk van de geselecteerde ingang. De lampjes SURROUND 1, SURROUND 2 geven de actieve surround-modus aan. De lampjes DOLBY DIGITAL, DTS, PCM knipperen of branden afhankelijk van het ontvangen audioformaat.

Hoe vervang ik de batterij van de afstandsbediening?

Knijp de zijkant van het batterijvak aan de achterkant van de afstandsbediening in om het eruit te schuiven. Verwijder de oude batterij en plaats een nieuwe knoopcel CR2025 met inachtneming van de polariteit (+ en -). Plaats het vak terug tot het vastklikt. Houd de batterij buiten bereik van kinderen.

Waarom wordt het geluid soms onderbroken?

Als het geluid tijdelijk wordt onderbroken, druk dan op de toets FADE MUTING op de afstandsbediening om het te herstellen. Controleer ook of de bekabeling correct is en of de subwoofer goed is gekoppeld. Er kan een onderbreking van radiogolven optreden; verwijder obstakels of verplaats de luidsprekers iets.

Welke audioformaten worden ondersteund?

Het systeem ondersteunt digitale audiosignalen Lineaire PCM (32, 44,1, 48 kHz), Dolby Digital en DTS. Analoge ingangen worden ook geaccepteerd. Gebruik de ingangen DIGITAL 1 of DIGITAL 2 voor digitale bronnen.

GEBRUIKSAANWIJZING TH-BA1 JVC

In beide standen van de /1 toets is de speler niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel UIT te schakelen (het STANDBY-lampje gaat uit). De hoofdspanningsstekker, spanning-uitschakelaar of een adapter worden voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bereikbaar zijn.

• Met het toestel in standby geschakeld, licht het STANDBY-lampje rood op.
• Met het toestel ingeschakeld, is het STANDBY-lampje gedoofd. U kunt de stroom standby en inschakelen met de afstandsbediening.

VOORZICHTIG (SP-THBA1)

De voeding naar de subwoofer is gekoppeld aan de centrale eenheid. Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het POWER ON-lampje gaat uit). De hoofdspanningsstekker, spanning-uitschakelaar of een adapter worden voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bereikbaar zijn.

• Wanneer het toestel is ingeschakeld, licht het POWER ON-lampje blauw op.

LET OP (CA-THBA1)

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

LET OP

Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.) - Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat. - Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren bij het KCA of bij een innamepunt voor batterijen. - Stel dit apparaat niet bloot aan regen, vocht, druipwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

LET OP

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/Boven-/Onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling, vuur of dergelijke.

ATTENTIE

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een geschikte behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina http://www.jvc.eu/ bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Producten

Batterij

Opmerking:

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

Geachte klant,

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

• Gefabriceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het dubbel D-symbool zijn handelsmerken van Dolby Laboratories. Gefabriceerd onder licentie onder V.S. patentnummers: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 en overige Amerikaanse en andere wereldwijde, aangevraagde en toegekende patenten. DTS en DTS Digital Surround zijn handelsmerken en de DTS logo's en het symbool zijn handelsmerken van DTS, Inc. © 1996-2008 DTS, Inc. Alle rechten voorbehouden.

Gebruik geen andere netadapter voor dit model.

Conformiteitsverklaring m.b.t. de R&TTE richtlijn 1999/5/EG

Inclusief Subwoofer SP-THBA1 en Versterker CA-THBA1

Hierbij verklaart JVC dat deze SP-THBA1 en CA-THBA1 in overeenstemming zijn met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG.

Opmerkingen aangaande het installeren. 1

Meegeleverde accessoires. 2

Starten 2

Plaatsen van batterijen in de afstandsbediening. 2

Luidspreker opstelling. 3

Verbinden van externe componenten ...3

Netsnoer aansluiten. 3

Gebruik van het Kernfilter 4

Installeren van de subwoofer 4

Bediening 4

Basisbediening. 4

Toetsen en lampjes op het Voorpaneel...5

Instellen van het uitgangsniveau van de luidsprekers. 5

Gebruik van de surroundfunctie .5

Oplossen van problemen 6

Dank u voor de aanschaf van een JVC product.

Lees de aanwijzingen alvorens gebruik goed door.

Opmerkingen aangaande het installeren

Belangrijke voorzorgsmaatregelen

Installeren van het systeem

• Zet het systeem op een vlakke ondergrond in een ruimte waar het droog en niet te warm of te koud is (tussen 5°C en 35°C). Zorg dat er voldoende afstand is tussen het systeem en de TV.
• Gebruik het systeem niet in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.
• Installeer het systeem op een goed geventileerde plaats zodat oververhitting wordt voorkomen.

Netsnoer

• Pak het netsnoer nooit met natte handen vast.
• Er wordt een minimale hoeveelheid stroom verbruikt als het netsnoer is aangesloten op het stopcontact.
• Trek niet aan het snoer om het netsnoer te ontkoppelen. Houd de stekker vast om het netsnoer te ontkoppelen zodat het snoer niet wordt beschadigd.

Voorkomen van een onjuiste werking van het systeem

• Er zijn geen door de gebruiker te repareren onderdelen in het toestel. Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien er iets verkeerd is.
• Steek geen metalen voorwerpen in het systeem en voorkom dat er vloeistof in komt.

Veiligheidsvoorzorgen

Vermijd vocht, water en stof

Plaats het systeem niet in een vochtige of stoffige omgeving.

Vermijd hoge temperaturen

Plaats het systeem niet in het directe zonlicht en in de buurt van een verwarming.

Bij langere afwezigheid

Trek het netsnoer uit het stopcontact als u op vakantie gaat of het systeem voor langere tijd niet gaat gebruiken.

Blokkeer de ventilatie-openingen niet

Het systeem kan beschadigd worden indien de ventilatie wordt geblokkeerd.

Verzorging van de behuizing

• Veeg vlekken op het systeem weg met een zachte doek. Bevochtig een doek met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is. Voorkom dat de kwaliteit van het systeem verslechtert, het systeem beschadigd wordt of de verf gaat bladderen en let derhalve op het volgende:

Veeg NIET te hard af. - Reinig NIET met thinner, benzine of andere organische oplosmiddelen en desinfecteermiddelen. - Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem. Zorg dat rubber of plastic NIET lang contact met het systeem maakt.

Introductie

• Plaats niets bovenop het hoofdapparaat. Als u dit doet, bestaat er gevaar dat het hoofdapparaat van de muur valt, hetgeen defect en/of verwonding kan veroorzaken.
• De fabrikant is op geen enkele wijze aansprakelijk voor ongelukken of beschadiging die het gevolg zijn van onjuist in elkaar zetten of monteren, slechte bevestiging, verkeerd gebruik of misbruik, en natuurrampen.

Indien water in het systeem is gekomen

Schakel het systeem uit en trek de stekker van het netsnoer uit het stopcontact. Neem vervolgens contact op met de plaats van aankoop van dit systeem. Het onder deze omstandigheden gebruiken van het systeem kan brand of een elektrische schok veroorzaken.

Meegeleverde accessoires

Controleer of alle accessoires daadwerkelijk zijn meegeleverd. Neem direct contact op met de plaats van aankoop indien er iets ontbreekt.

• Afstandsbediening RM-STHBA1A (×1)
• Netadapter (AA-R1902) (×1)
• Netsnoer (×1) Lithium-knoopbatterij CR2025 (×1)
• De batterij is bij het verlaten van de fabriek in de afstandsbediening geplaatst.

Kernfilter (×2)

Starten

Stek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

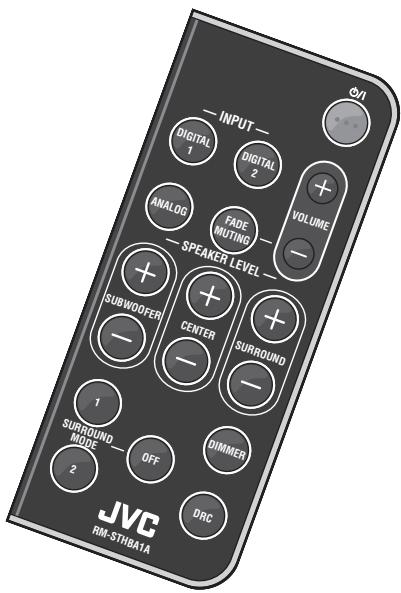

Plaatsen van batterijen in de afstandsbediening

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

Vervangen van de batterij in de afstandsbediening

Plaats de batterij met de (+ en -) polen in de juiste richting in de afstandsbediening.

1 Druk op de zijkant van het batterijvak. 2 Verwijder het batterijvak en plaats de batterij met de polen in de juiste richting.

OPMERKING

• Bewaar de batterij buiten het bereik van kleine kinderen. Raadpleeg direct een arts indien een kind per ongeluk een batterij heeft ingeslikt.
• Voorkom dat de batterij oververhit, barst of brand veroorzaakt: - Niet opladen, kortsluiten, demonteren, de batterij verwarmen of in een vuur gooien. - Bewaar de batterij niet samen met andere metalen voorwerpen.
• Wikkel de batterij met isoleerband om alvorens deze weg te gooien of ergens op te slaan.
• Steek niet met een pincet of andere voorwerpen in de batterij.
• Gooi een lege batterij op de juiste, milieuvriendelijke wijze weg, in overeenstemming met de lokale regels of wetten.

LET OP:

De batterij kan ontploffen indien deze verkeerd is geplaatst. Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

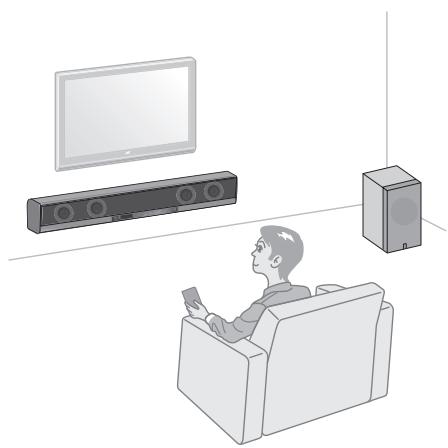

Luidsprekeropstelling

Plaats de luidsprekers op een vlak horizontaal oppervlak voor een optimale geluidskwaliteit.

• Het geluid is onderhevig aan de installatiewijze van de luidsprekers. Verander de plaats en richting van de luidsprekers indien nodig voor een beter geluid.
• Plaats de luidsprekers op voldoende afstand van elkaar.
• De kleuren van het TV-beeld worden mogelijk verstoord indien de luidsprekers zich bij de TV zijn geplaatst. Om dit te voorkomen, moet u de stroom van de TV uitschakelen of de stekker ontkoppelen alvorens de luidsprekers te installeren. Wacht vervolgens ten minste 30 minuten alvorens de stroom van de TV weer in te schakelen.
• Plaats de luidsprekers verder van de TV indien de kleuren nog steeds worden verstoord.

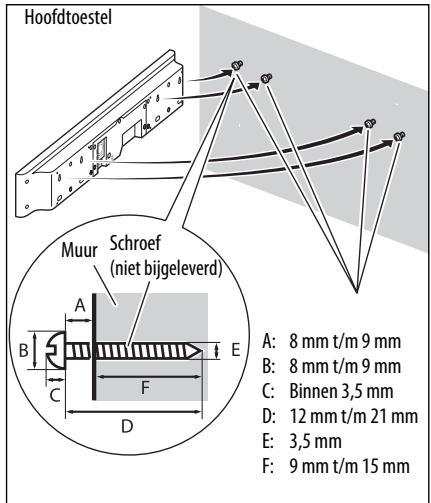

Aan een muur ophangen

U kunt het hoofdtoestel aan een muur ophangen.

LET OP

• Het hoofdtoestel weegt ongeveer 3,5 kg. Wees zorgvuldig bij het ophangen aan een muur zodat het toestel later niet van de muur kan vallen en ongelukken veroorzaakt.
• Gebruik schroeven die geschikt zijn voor de sterkte en het materiaal van de muur of balk zodat het hoofdtoestel niet van de muur kan vallen.
• Bevestig het hoofdtoestel niet aan een gipsplaat of triplexplaat; het toestel zal anders vallen en worden beschadigd.
• Wanneer u het hoofdtoestel aan een muur wilt ophangen:
• Laat het hoofdtoestel bevestigen door een erkend vakman aan de muur ophangen. Kies de plaats voor het ophangen van het hoofdtoestel aan de muur zorgvuldig. Lichamelijk letsel of beschadiging van apparatuur kan het gevolg zijn als het geïnstalleerde toestel de dagelijkse activiteiten stoort.
• De netadapter mag niet boven andere voorwerpen of onderdelen worden opgehangen/geplaatst. De netadapter mag uitsluitend op een vlakke vloer worden geplaatst.

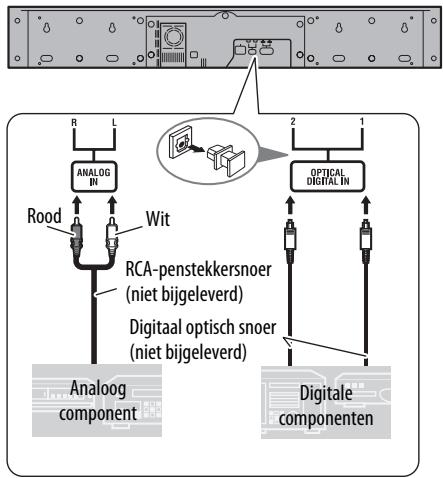

Verbinden van externe componenten

U kunt analoge componenten met de ANALOG aansluiting en digitale componenten met de DIGITAL 1 en DIGITAL 2 aansluitingen verbinden.

Achterkant van hoofdtoestel

Netsnoer aansluiten

Verbind de bijgeleverde netadapter met de DC IN aansluiting van het hoofdtoestel. Steek vervolgens het bijgeleverde netsnoer in de netadapter en steek vervolgens de stekker in een stopcontact.

• Steek de stekker van het netsnoer van de subwoofer in een stopcontact.

LET OP

• Koppel de netsnoeren los als u de luidsprekers wilt schoonmaken of verplaatsen.

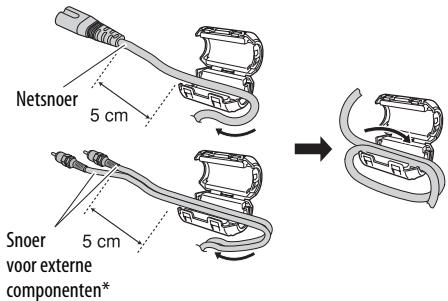

Gebruik van het Kernfilter

Bevestig het bijgeleverde Kernfilter aan het netsnoer en het snoer van de externe componenten om interferentie te verminderen.

1 Ontgrendel de stopper van het Kernfilter.

2 Haal de kabel door het Kernfilter en spoel stevig éénmaal rond de uitsparing in het Kernfilter op de in de afbeelding getoonde manier.

• U kunt de snoeren van 2 externe componenten samenplaatsen.

3 Druk het kernfilter dicht totdat u een klikje hoort.

LET OP

• Beschadig het snoer niet en spoel het snoer niet met overmatige kracht.

Installeren van de subwoofer

Dit systeem heeft een draadloze subwoofer. Activeer de draadloze koppeling alvorens het toestel in gebruik te nemen. Zie het bijgeleverde informatieblad—"Activeren van draadloze koppeling".

OPMERKING

• Het draadloos koppelen wordt niet geannuleerd wanneer u de stekker uit het stopcontact trekt.

Basisbediening

In- en uitschakelen van de stroom

Door een druk op 1/1.

• U kunt tevens de stroomtoets op het voorpaneel gebruiken.

OPMERKING

• Er wordt ook een kleine hoeveelheid stroom verbruikt wanneer de stroom is uitgeschakeld (standbyfunctie). Tijdens de standbyfunctie is het STANDBY-lampje op het voorpaneel opgelicht. Trek de stekker uit het stopcontact om de stroom volledig uit te schakelen.
• U kunt het systeem tevens inschakelen door een druk op een van de ingangstoetsen (DIGITAL 1, DIGITAL 2 of ANALOG).

Kiezen van de ingangsbron

Druk op een van de ingangstoetsen: DIGITAL 1, DIGITAL 2 of ANALOG.

D1 (DIGITAL 1), D2 (DIGITAL 2) of AN (ANALOG) verschijnt

2 seconden op het display.

• U kunt tevens de ingangstoets op het Voorpaneel gebruiken.

OPMERKING

• Het indicatorlampje van de gekozen ingangsbron licht op.

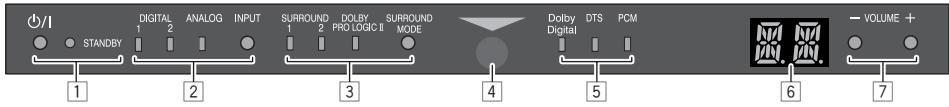

Toetsen en lampjes op het Voorpaneel

1 ⏎ / 1 (stroom) toets en STANDBY lampje

Voor het in- en uitschakelen van het systeem.

• Het STANDBY lampje licht op wanneer het systeem wordt uitgeschakeld.

2 Ingangstoets en ingangsbron-indicatorlampjes

Voor het kiezen van een ingangsbron: "DIGITAL 1", "DIGITAL 2" of "ANALOG".

• Het indicatorlampje voor de gekozen ingangsbron licht op.

3 Surroundtoets en surroundindicatorlampjes

Kiezen van de surroundfunctie: "SURROUND 1", "SURROUND 2" of SURROUND OFF.

• Het indicatorlampje voor de gekozen surroundfunctie licht op.
• Het DOLBY PROLOGIC II lampje licht op wanneer:
• surround is geactiveerd met een ANALOG ingangsbron gekozen. surround is geactiveerd en een DIGITAL ingangsbron met 2-kanaal audio is gekozen.

Instellen van het volume

Druk op VOLUME + / - (0 t/m 40).

• U kunt tevens de volumetoetsen op het Voorpaneel gebruiken. LET OP
• Stel het volume in de minimale stand alvorens de weergave van een ingangsbron te starten. Wanneer het volume namelijk hoog is ingesteld, kan een plotseling hard geluid uw gehoor en/of de luidsprekers beschadigen.

Tijdelijk dempen van het geluid

Druk op FADE MUTING.

• Druk nogmaals op de toets of stel het volume in om het geluid te herstellen.

Veranderen van de displayhelderheid

Druk op DIMMER.

Door iedere druk op de toets verandert de LED-helderheid als volgt: normaal → gedimd → uit

Voor een duidelijker geluid (alleen voor Dolby Digital en DTS)

U kunt met een laag niveau opgenomen geluid ook bij een laag volume duidelijk weergeven — compressie van het dynamisch bereik.

Druk op DRC.

Door iedere druk op de toets verandert de versterking voor het geluid als volgt:

UIT (uit) → MD (medium) → MX (maximum)

4 Afstandsbedieningsensor

Deze sensor ontvangt het signaal van de afstandsbediening.

Lampjes voor digitaal signaalformaat

Deze lampjes tonen het digitale signaalformaat van het binnenkomende signaal wanneer DIGITAL 1 of DIGITAL 2 als ingangsbron is gekozen. Elk lampje licht op wanneer:

- DOLBY DIGITAL: een Dolby Digital signaal wordt ontvangen. - DTS: een DTS signaal wordt ontvangen. - PCM: een Linear PCM signaal wordt ontvangen.

6 Display

Toont het volumeniveau.

Volumetoetsen

U kunt het volume van 0 tot en met 40 instellen.

Instellen van het uitgangsniveau van de luidsprekers

U kunt het uitgangsniveau vanaf -6 dB t/m +6 dB instellen.

Druk op SPK LEVEL +/- voor de overeenkomende luidspreker.

• SUBWOOFER: Instellen van het uitgangsniveau van de subwoofer.
• CENTER: Instellen van het uitgangsniveau van de middenluidsprekers.
• SURROUND: Instellen van het uitgangsniveau van de voor-surroundluidsprekers.

Gebruik van de surroundfunctie

Met gebruik van de surroundfunctie krijgt u in vergelijking met stereogeluid een realistischere geluidsweergave.

De volgende surroundfuncties zijn beschikbaar:

• SURROUND 1: Geschikt voor weergave van multi-kanaal bronnen. S1 verschijnt na het kiezen op het display.
• SURROUND 2: Geschikt voor weergave van algemene stereo-muziekbronnen. S2 verschijnt na het kiezen op het display.
• Het indicatorlampje van de gekozen functie licht op.

Druk op SURROUND MODE 1 of SURROUND MODE 2.

• Druk op OFF om te annuleren. OF verschijnt op het display.

Problemen oplossen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met dit systeem heeft.

STROOM

Het systeem gaat niet aan.

→ De stekker is niet goed in het stopcontact gestoken. Steek de stekker goed in.

AFSTANDSBEDIENING

→ De batterij is leeg. Vervang de batterij. → Het zonlicht valt direct op de afstandsbedieningssensor. Zorg dat de afstandsbedieningssensor niet aan het directe zonlicht onderhevig is. → Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het voorpaneel. → Richt de afstandsbediening naar de sensor op het voorpaneel. → Signalen kunnen de afstandsbedieningssensor niet bereiken. Houd dichter bij het toestel. → Verwijder het isoleerstrookje.

GELUID

Geluid wordt soms onderbroken.

→ De radiogolven worden mogelijk geblokkeerd. Verander de plaats en richting van de luidsprekers.

Geen geluid via de luidsprekers.

→ De draadloze verbindingen zijn niet juist geactiveerd. Controleer de verbindingen. → Het geluid is tijdelijk uitgeschakeld. Druk op FADE MUTING van de afstandsbediening of stel het volume met VOLUME +/- in.

Reflecterende radiogolven

Het systeem wordt direct verbonden middels radiogolven die via muren, voorwerpen en gebouwen worden gereflecteerd. Verplaats het systeem voor een betere ontvangst indien het systeem de radiogolven niet goed kan ontvangen. De ontvangst van radiogolven wordt tevens mogelijk onderbroken wanneer personen tussen de toestellen bewegen.

Technische gegevens

Hoofdtoestel (CA-THBA1)

Uitgangsvermogen

Midden/Voor-surround: 120 W (30 W × 4) bij 4 Ω (THD 10%)

Audiogedeelte

Analoge ingang ANALOG:1 Vrms/50 kΩ

Digitale ingang* DIGITAL 1, DIGITAL 2: -21 dBm

t/m -15dBm (660 nm ±30 nm)

Luidsprekergedeelte

Type: Basreflex met volledig bereik

(Magnetisch afgeschermd)

Luidspreker:

8cm hoornvormig × 4

Maximale vermogen:

30W

Impedantie:

4 Ω

Frequentiebereik:

Middenluidsprekers: 84 Hz t/m

22 kHz

Voorluidsprekers: 84 Hz t/m

22 kHz

Geluidsdrukniveau:

Middenluidsprekers: 82 dB/W·m

Voorluidsprekers: 82 dB/W·m

Algemeen

Stroombron (DC IN): 19 V gelijkstroom = 3,37 A

Netadapter (AA-R1902): Ingang: 110-240 V wisselstroom

~ 1,5 - 0,9 A,

50/60 Hz

Uitgang: 19V gelijkstroom

3,37 A

Afmetingen (B × H × D): 900 mm × 125 mm × 85 mm

3,5 kg

Gewicht:

Subwoofer met eigen versterkercircuit (SP-THBA1)

Uitgangsvermogen: 100 W bij 3 Ω (THD 10%)

Type: 1-weg basreflex

Luidspreker: 16 cm hoornvormig × 1

Maximaal vermogen: 100 W

Impedantie: 3 Ω

Frequentiebereik: 45 Hz tot 5 kHz

Geluidsdrukniveau: 82 dB/W·m

Spanningsvereisten: 230 V wisselstroom ~, 50 Hz

Stroomverbruik: 30 W

Afmetingen (B × H × D) 215 mm × 352 mm × 254 mm

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.
