Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	JVC
Modell	TH-BA1
Enthaltene Komponenten	Hauptgerät CA-THBA1, Subwoofer SP-THBA1, Fernbedienung RM-STHBA1A, Netzadapter AA-R1902
Abmessungen Hauptgerät (B × H × T)	900 mm × 125 mm × 85 mm
Gewicht Hauptgerät	3,5 kg
Abmessungen Subwoofer (B × H × T)	215 mm × 352 mm × 254 mm
Gewicht Subwoofer	5 kg
Stromversorgung Hauptgerät	DC 19 V, 3,37 A (über Netzadapter AC 110-240 V)
Stromversorgung Subwoofer	230 V ~ 50 Hz
Leistungsaufnahme Subwoofer	30 W
Ausgangsleistung (Hauptgerät)	120 W (30 W × 4) an 4 Ω (10 % THD)
Subwoofer-Leistung	100 W an 3 Ω (10 % THD)
Lautsprecher Hauptgerät	4 Konustreiber 8 cm (magnetisch abgeschirmt)
Lautsprecher Subwoofer	1 Konustreiber 16 cm
Frequenzgang (Lautsprecher)	84 Hz – 22 kHz
Frequenzgang (Subwoofer)	45 Hz – 5 kHz
Impedanz Lautsprecher	4 Ω
Impedanz Subwoofer	3 Ω
Schalldruckpegel	82 dB/W·m
Audioeingänge	1 analog (Cinch), 2 digital (optisch)
Surround-Modi	SURROUND 1, SURROUND 2, SURROUND OFF
Unterstützte Audioformate	Linear PCM, Dolby Digital, DTS
Sonderfunktionen	Dynamikkompression (DRC), Tonausblendung (FADE MUTING), Helligkeitsregler (DIMMER)
Pegelanpassung	Subwoofer, Center, Surround (von -6 dB bis +6 dB)
Fernbedienung	Ja, inkl. Knopfzelle CR2025
Mitgeliefertes Zubehör	Fernbedienung, Netzadapter, Netzkabel, 2 Ferritkerne, Knopfzelle
Pflege	Mit einem weichen, trockenen oder leicht mit milder Seifenlauge angefeuchteten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, vor Reinigung Netzstecker ziehen
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an einen autorisierten Händler

Häufig gestellte Fragen - TH-BA1 JVC

Wie schließe ich die Soundbar an meinen Fernseher an?

Verbinden Sie ein optisches Kabel (nicht im Lieferumfang) zwischen dem Digitalausgang Ihres Fernsehers und einem der Eingänge DIGITAL 1 oder DIGITAL 2 auf der Rückseite des Hauptgeräts. Sie können auch den ANALOG-Eingang mit einem Cinch-Kabel verwenden, wenn Ihr Fernseher keinen Digitalausgang hat. Stellen Sie sicher, dass der Fernseher auf die Ausgabe eines digitalen Audiosignals (PCM oder Dolby Digital) eingestellt ist.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterie: Ersetzen Sie sie durch eine neue Knopfzelle CR2025 unter Beachtung der Polarität. Stellen Sie sicher, dass kein Hindernis den Fernbedienungssensor an der Vorderseite blockiert und dieser nicht direktem Sonnenlicht ausgesetzt ist. Wenn das Problem weiterhin besteht, nähern Sie sich dem Gerät.

Wie stelle ich den Pegel des Subwoofers ein?

Drücken Sie die Taste SUBWOOFER auf der Fernbedienung, dann verwenden Sie die Tasten VOLUME + oder VOLUME -, um den Ausgangspegel von -6 dB bis +6 dB anzupassen. Sie können auch die Pegel der Center- und Surround-Lautsprecher mit den entsprechenden Tasten einstellen.

Wie verwende ich den Surround-Modus?

Drücken Sie die Taste SURROUND auf der Fernbedienung, um zwischen SURROUND 1 (für Mehrkanalquellen), SURROUND 2 (für Stereomusik) oder SURROUND OFF zu wählen. Die entsprechende Anzeige leuchtet auf der Vorderseite. Zum Deaktivieren wählen Sie OFF.

Wie reinige ich die Soundbar?

Verwenden Sie ein weiches, trockenes Tuch. Bei starker Verschmutzung befeuchten Sie das Tuch leicht mit einer Lösung aus Wasser und mildem Reinigungsmittel, dann wischen Sie mit einem trockenen Tuch nach. Verwenden Sie niemals Verdünner, Benzin oder andere Lösungsmittel sowie flüchtige Produkte wie Insektizide. Ziehen Sie vor der Reinigung den Netzstecker.

Kann ich die Soundbar an der Wand montieren?

Ja, das Hauptgerät kann an der Wand befestigt werden. Es wiegt etwa 3,5 kg. Ziehen Sie einen qualifizierten Techniker hinzu und verwenden Sie Schrauben, die für die Wand geeignet sind. Montieren Sie es nicht auf Sperrholz oder Gipskarton. Lassen Sie ausreichend Platz für die Belüftung.

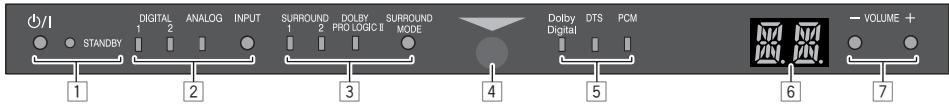

Was bedeuten die Anzeigen auf der Vorderseite?

Die STANDBY-Anzeige (rot) zeigt an, dass das Gerät im Bereitschaftsmodus ist. Die Anzeigen DIGITAL 1, DIGITAL 2, ANALOG leuchten je nach gewähltem Eingang. Die Anzeigen SURROUND 1, SURROUND 2 zeigen den aktiven Surround-Modus. Die Anzeigen DOLBY DIGITAL, DTS, PCM blinken oder leuchten je nach empfangenem Audioformat.

Wie wechsle ich die Batterie der Fernbedienung?

Drücken Sie die Seite des Batteriefachs auf der Rückseite der Fernbedienung, um es herauszuziehen. Entfernen Sie die alte Batterie und setzen Sie eine neue Knopfzelle CR2025 unter Beachtung der Polarität (+ und -) ein. Schieben Sie das Fach wieder ein, bis es einrastet. Lassen Sie die Batterie nicht in Reichweite von Kindern.

Warum wird der Ton manchmal unterbrochen?

Wenn der Ton vorübergehend stummgeschaltet ist, drücken Sie die Taste FADE MUTING auf der Fernbedienung, um ihn wiederherzustellen. Überprüfen Sie auch die Verkabelung und ob der Subwoofer richtig gekoppelt ist. Eine Unterbrechung der Funkwellen kann auftreten; entfernen Sie Hindernisse oder verschieben Sie die Lautsprecher leicht.

Welche Audioformate werden unterstützt?

Das System unterstützt digitale Audiosignale Linear PCM (32, 44,1, 48 kHz), Dolby Digital und DTS. Analoge Eingänge werden ebenfalls akzeptiert. Verwenden Sie die Eingänge DIGITAL 1 oder DIGITAL 2 für digitale Quellen.

BEDIENUNGSANLEITUNG TH-BA1 JVC

BEDIENUNGSANLEITUNG

Die O/I-Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden.

Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab). Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY-Leuchte.

Das Gerät kann über die Fernbedienung ein- und ausgeschaltet werden.

ACHTUNG (SP-THBA1)

Die Stromversorgung zum Subwoofer ist mit der zentralen Einheit verknüpft. Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die POWER-ON-Anzeige schaltet ab). Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuchte POWER ON blau.

ACHTUNG (CA-THBA1)

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw.:

1. Keine Schrauben öffnen oder Abdeckungen entfernen und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

VORSICHT

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen. (Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden örtlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllten Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ACHTUNG

ACHTUNG: Ausreichende Belüftung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden soll das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seitenwände/Oberseite/Rückwand: Hindernisfrei in allen gegebenen Abständen (siehe Abbildung).
3. Unterseite: Die Stellfläche muss absolut eben sein. Sorgen Sie für ausreichende Luftzufuhr durch Aufstellung auf einem Ständer mit mindestens 10 cm Höhe.

Die Batterie sollte keiner übermäßigen Hitze wie direktem Sonnenlicht, Feuer oder Ähnlichem ausgesetzt werden.

ACHTUNG

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Europäische Union]

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Website http://www.jvc.eu/, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig.

Wenn Sie diese Produkte entsorgen möchten, halten Sie sich bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Produkte

Batterie

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

Sehr geehrter Kunde, sehr geehrte Kundin,

Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan, Limited ist:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Deutschland

• In Lizenz von Dolby Laboratories hergestellt. Dolby, Pro Logic und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
• Hergestellt unter Lizenz unter den US-Patentnummern: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und andere Patente in den USA und weltweit gewährt und angemeldet. DTS und DTS Digital Surround sind eingetragene Handelsmarken, und die DTS-Logos und das Symbol sind Handelsmarken der DTS, Inc. © 1996-2008 DTS, Inc.

Verwenden Sie kein anderes Netzteil zum Anschließen dieses Modells.

Erklärung der Konformität im Hinblick auf die R&TTE-Richtlinie 1999/5/EG

C∈0560

Subwoofer SP-THBA1 und Verstärker CA-THBA1 enthalten

Hiermit erklärt JVC, dass sich die Geräte SP-THBA1 und CA-THBA1 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befinden. (BMWi)

Einleitung 1 Hinweise zur Handhabung 1 Mitgeliefertes Zubehör 2

Erste Schritte 2 Vorbereitung der Fernbedienung. .2 Lautsprecherplatzierung .3 Anschluss von externen Komponenten..3 Anschließen des Netzkabels .3 Verwendung des Kernfilters .4 Einrichten der Subwoofer .4

Funktionalität 4 Grundlegende Bedienungsverfahren .4 Tasten und Lämpchen auf der Vorderseite .5 Einstellen des Ausgangspegels für die Lautsprecher. .5 Verwendung der Surround-Betriebsart...5

Störungssuche 6 Technische Daten 6

Einleitung

Herzlichen Glückwunsch zum Kauf eines JVC-Produkts. Bevor Sie das Produkt in Betrieb nehmen, lesen Sie bitte die Bedienungsanleitung gründlich durch.

Hinweise zur Handhabung und wichtige Vorsichtshinweise

Aufstellung der Anlage

• Wählen Sie einen Ort, der eben, trocken und nicht zu heiß oder zu kalt ist, also zwischen 5°C und 35°C.
• Lassen Sie ausreichenden Abstand zwischen der Anlage und dem Fernsehgerät.
• Verwenden Sie die Anlage nicht in der Nähe von Hitzequellen oder an Orten, die direktem Sonnenlicht, starkem Staub oder Vibrationen ausgesetzt sind.
• Stellen Sie die Anlage an einem Ort mit ausreichender Belüftung auf, um Hitzestau in der Anlage zu vermeiden.

Netzkabel

• Berühren Sie das Netzkabel nicht mit nassen Händen.
• Solange das Netzkabel an eine Wandsteckdose angeschlossen ist, nimmt die Anlage auch im ausgeschalteten Zustand eine geringe Menge Strom auf.
• Ziehen Sie beim Abtrennen nie am Netzkabel selbst. Ergreifen Sie stets den Netzstecker, da das Netzkabel beschädigt werden kann, wenn daran gezogen wird.

Zur Vermeidung von Funktionsstörungen

• Im Geräteinneren befinden sich keinerlei Teile, die vom Benutzer gewartet werden können. Falls etwas schiefgeht, ziehen Sie den Netzstecker ab und wenden Sie sich an Ihren Fachhändler.
• Lassen Sie keine Metallgegenstände oder Flüssigkeiten in das Geräteinnere eindringen.

Sicherheitsmaßregeln

Vor Feuchtigkeit, Wasser und Staub schützen

Stellen Sie die Anlage nicht an einem feuchten oder staubigen Ort auf.

Hohe Temperaturen vermeiden

Setzen Sie die Anlage keiner direkten Sonneneinstrahlung aus, und stellen Sie sie nicht in der Nähe von Heizkörpern auf.

Vor einer längeren Abwesenheit

Wenn die Anlage längere Zeit nicht betrieben werden soll, z.B. während einer Urlaubsreise, ziehen Sie den Netzstecker aus der Netzsteckdose.

Blockieren Sie nicht die Lüftungsschlitze

Eine Blockierung der Entlüftungsschlitze kann eine Beschädigung der Anlage verursachen.

Pflege der Außenflächen

• Wischen Sie Flecken mit einem weichen, trockenen Tuch von den Außenflächen ab. Bei schwerer Verschmutzung der Anlage einen Lappen mit wässriger, neutraler Spülmittellösung tränken, gut auswringen, die Anlage abwischen, und dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage, Beschädigung, oder Abplatzen der Lackierung zu vermeiden, beachten Sie Folgendes:
• Nicht gewaltsam abwischen.
• Wischen Sie die Oberfläche NICHT mit Terpentin, Benzol oder anderen organischen Lösungsmitteln einschließlich Desinfektionsmitteln ab.
• NICHT flüchtige Substanzen wie etwa Insektensprays darauf sprühen.
• Bringen Sie sie NICHT über einen längeren Zeitraum mit Gummi oder Kunststoff in Kontakt.

Einleitung

• Stellen Sie keine Gegenstände auf das Hauptgerät. Anderenfalls kann das Hauptgerät herunterfallen und eine Funktionsstörung und/oder einen Unfall verursachen.
• Der Hersteller übernimmt keine Haftung für Unfälle oder Schäden, die auf fehlerhaften Zusammenbau oder falsche Montage, unzureichende Befestigungsstärke, fehlerhafte Bedienung oder Naturkatastrophen zurückzuführen sind.

Bei Eindringen einer Flüssigkeit in das Geräteinnere

Schalten Sie unverzüglich die Stromzufuhr aus, ziehen Sie den Netzstecker aus der Wandsteckdose, und wenden Sie sich an den Fachhändler, bei dem Sie die Anlage gekauft haben. Falls der Betrieb der Anlage in diesem Zustand fortgesetzt wird, besteht die Gefahr von Brand und elektrischem Schlag.

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich nach dem Auspacken, dass die unten aufgeführten Artikel vollständig im Verpackungskarton vorhanden sind.

Falls irgendein Zubehörartikel fehlt, benachrichtigen Sie bitte sofort ihren Fachhändler.

Fernbedienung RM-STHBA1A (×1) - Netzteil (AA-R1902) (×1) - Netzkabel (×1) Lithiumknopfbatterie CR2025 (×1)

Die Batterie ist werkseitig in der Fernbedienung eingesetzt.

Kernfilter (×2)

Erste Schritte

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.

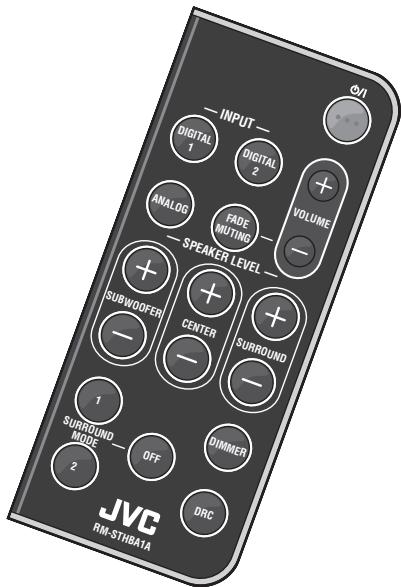

Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die

Isolationsfolie heraus.

Isolationsfolie

Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen die Batterien ausgewechselt werden.

Ersetzen der Batterie in der Fernbedienung

Legen Sie Batterien in die Fernbedienung unter Beachtung der wichtigen Polungen (+ und -) ein.

Lithiumknopfbatterie

(Produktnummer: CR2025)

1 Drücken Sie die Seite des Batteriefachs ein. 2 Ziehen Sie das Batteriefach heraus und setzen Sie die Batterien mit richtiger Polung ein.

HINWEIS

• Legen Sie die Batterie an einem Ort ab, wo sie außer Reichweite kleiner Kinder ist. Falls ein Kind versehentlich die Batterie verschluckt, sofort einen Arzt rufen.
• Um Überhitzen, Bersten oder Brand der Batterie zu vermeiden: Die Batterie nicht aufladen, kurzschließen, zerlegen, erhitzen oder in ein Feuer werfen. Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen.
• Umwickeln Sie die Batterie beim Entsorgen oder Lagern mit Klebeband und Isolierstoff. Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen.
• Entsorgen Sie Batterien sachgemäß unter Beachtung aller gesetzlichen und örtlichen Vorschriften.

VORSICHT:

Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch denselben oder entsprechenden Typ ersetzen.

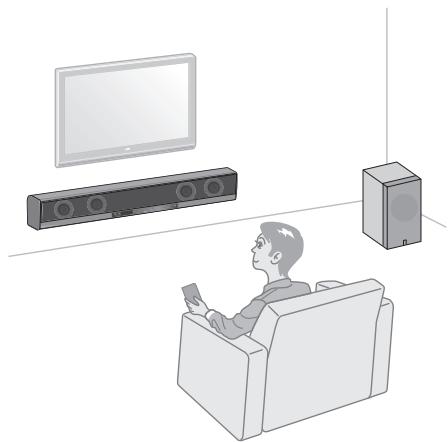

Lautsprecherplatzierung

Stellen Sie die Lautsprecher auf einer ebenen, waagerechten Unterlage auf, um beste Klangqualität sicherzustellen.

• Der Klang kann von dem Aufstellungsort beeinflusst werden. Um derartige Fragen zu vermeiden, wählen Sie einen anderen Aufstellungsort und eine andere Ausrichtung der Lautsprecher.
• Stellen Sie die Lautsprecher so auf, dass ein ausreichender Abstand zwischen ihnen gelassen wird.
• Wenn Sie die Lautsprecher in der Höhe des Fernsehgeräts aufstellen, können Farbverzerrungen auftreten. Um dies zu vermeiden, schalten Sie den Netzschalter des Fernsehgeräts aus oder ziehen Sie den Netzstecker, bevor Sie die Lautsprecher installieren. Danach mindestens 30 Minuten warten, bis der Fernseher erneut eingeschaltet wird.
• Wenn der Fernseher immer noch beeinflusst ist, stellen Sie die Lautsprecher weiter entfernt auf.

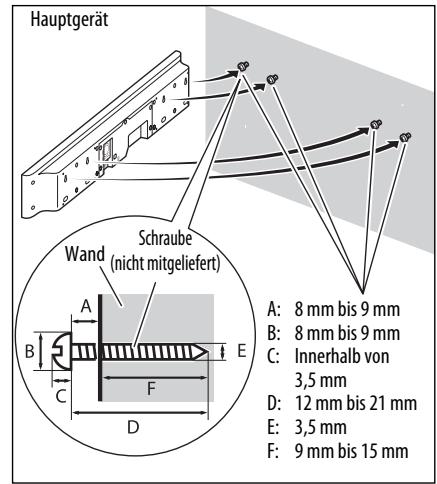

Anbringen an der Wand

Sie können das Hauptgerät an der Wand anbringen.

ACHTUNG

• Das Hauptgerät wiegt etwa 3,5 kg. Beim Anbringen von Geräten an einer Wand muss ausreichende Sorgfalt angewendet werden, um Unfälle durch Herunterfallen zu vermeiden.
• Verwenden Sie Schrauben, die mit der Stärke und dem Material der Säule oder Wand kompatibel sind, um Herunterfallen des Hauptgeräts zu vermeiden.
• Bringen Sie das Hauptgerät nicht an einer Sperrholz- oder Gipskartonwand an; andernfalls fällt es herunter und wird beschädigt.
• Bei Anbringen des Hauptgeräts an der Wand:
• Beauftragen Sie unbedingt einen qualifizierten Monteur mit der Wandmontage.
• Bei der Auswahl der Montageposition an der Wand ist besondere Sorgfalt geboten. Falls Geräte so montiert sind, dass vorbeigehende Personen dagegenstoßen können, besteht die Gefahr von Verletzungen und Beschädigungen.
• Das Netzteil darf nicht an Gegenstände angehängt oder auf Gegenstände gelegt werden. Das Netzteil sollte immer auf ebenem Boden abgelegt werden.

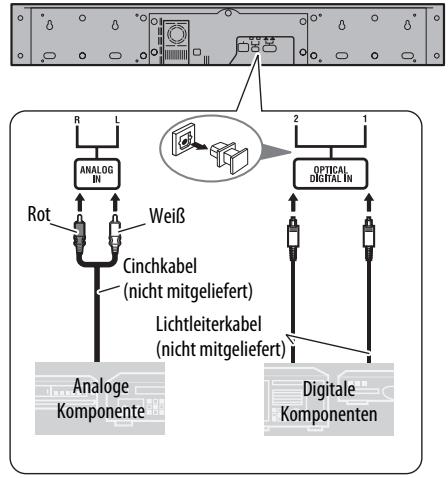

Anschluss von externen Komponenten

Sie können analoge Komponenten an den ANALOG-Anschluss und digitale Komponenten an die Anschlüsse DIGITAL 1 und DIGITAL 2 anschließen.

Rückseite des Hauptgeräts

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzteil an die Buchse DC IN am Hauptgerät an. Schließen Sie dann das mitgelieferte Netzkabel an das Netzteil an und stecken den Netzstecker in die Steckdose.

• Schließen Sie das Netzkabel des Subwoofers an einer Wandsteckdose an.

ACHTUNG

• Achten Sie vor einer Reinigung oder einem Transport der Lautsprecher stets darauf, die Netzkabel von der Steckdose zu trennen.

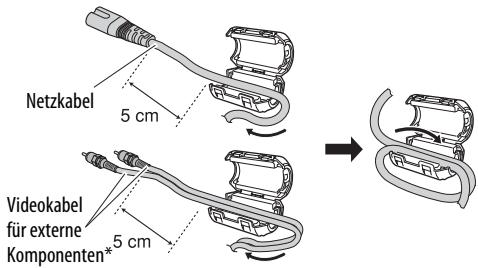

Verwendung des Kernfilters

Bringen Sie den mitgelieferten Kernfilter am Netzkabel und am Kabel für externe Komponenten an, denn der Kernfilter reduziert Störungen.

1. Öffnen Sie die Verriegelungslaschen des Kernfilters.

2. Führen Sie das Kabel durch den Kernfilter und wickeln Sie es einzeln fest in die Aussparung des Kernfilters, wie in der Abbildung gezeigt.

• Sie können 2 externe Komponentenkabel zusammenwickeln.

3. Schließen Sie den Kernfilter, bis die Verriegelungslaschen hörbar einrasten.

ACHTUNG

• Wenden Sie beim Wickeln des Kabels keine Gewalt an, da dies das Kabel beschädigen kann.

Einrichten der Subwoofer

Diese Anlage ist mit einem drahtlosen Subwoofer ausgestattet. Bei der ersten Verwendung aktivieren Sie das drahtlose Pairing. Siehe beigelegtes Informationsblatt – "Drahtloses Pairing aktivieren".

HINWEIS

• Das drahtlose Pairing wird nicht aufgehoben, auch wenn der Netzstecker abgezogen wird.

Grundlegende Bedienungsverfahren zum Ein- und Ausschalten

Drücken Sie die Taste 念 /1.

• Sie können auch die Netztaste an der Vorderseite betätigen.

HINWEIS

• Solange das Netzkabel an eine Netzsteckdose angeschlossen ist, nimmt die Anlage auch im ausgeschalteten Zustand eine geringe Menge Strom auf (Bereitschaftsmodus). Im Bereitschaftsmodus leuchtet das STANDBY-Lämpchen an der Vorderseite auf. Um die Anlage vollständig vom Netz zu trennen, muss das Netzkabel aus der Netzsteckdose gezogen werden.
• Sie können die Anlage auch durch Drücken einer der Eingangstasten (DIGITAL 1, DIGITAL 2 oder ANALOG) einschalten.

Wählen der Eingangsquelle

Drücken Sie eine der Eingabetasten: DIGITAL 1, DIGITAL 2 oder ANALOG.

D1 (DIGITAL 1), D2 (DIGITAL 2) oder AN (ANALOG) erscheint 2 Sekunden lang im Display.

• Sie können auch die Eingabetaste an der Frontblende verwenden.

HINWEIS

• Das Anzeigelämpchen für die gewählte Eingangsquelle leuchtet.

Tasten und Lämpchen auf der Vorderseite

1 / 1 (Strom)-Taste und STANDBY-Lämpchen Schaltet die Anlage ein/aus.

• Das STANDBY-Lämpchen leuchtet bei ausgeschalteter Anlage auf.

2 Anzeigelämpchen für Eingangstaste und Eingangsquelle Wählt eine Eingangsquelle: „DIGITAL 1", „DIGITAL 2" oder „ANALOG".

• Das Anzeigelämpchen für die gewählte Eingangsquelle leuchtet auf.

3 Surround-Taste und Surround-Anzeigelämpchen Wählt einen Surroundmodus: "SURROUND 1 , SURROUND 2 oder SURROUND OFF.

• Das Anzeigelämpchen für den gewählten Surroundmodus leuchtet.
• Das DOLBY PROLOGIC II-Lämpchen leuchtet auf, wenn:
• Surround ist bei einer gewählten ANALOG-Eingangsquelle aktiviert.
• Surround ist bei einer gewählten DIGITAL-Eingangsquelle mit 2-Kanal-Audioformat aktiviert.

Einstellen der Lautstärke

Drücken Sie VOLUME + / - (0 bis 40).

• Sie können auch die Lautstärketasten an der Vorderseite betätigen.

ACHTUNG

• Achten Sie vor Starten der Wiedergabe einer Eingangsquelle darauf, die Lautstärke auf den Minimalpegel zu verringern. Wenn ein hoher Lautstärkepegel eingestellt ist, besteht beim plötzlichen Einsetzen des Tons die Gefahr eines Gehörschadens und/oder einer Zerstörung der Lautsprecher.

Vorübergehendes Stummschalten des Tons: Drücken Sie FADE MUTING.

Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut, oder stellen Sie die Lautstärke ein.

Anpassen der Displayhelligkeit

Drücken Sie DIMMER.

Bei jedem Drücken der Taste schaltet die LED-Helligkeit wie folgt um: normal ⇒ abgeblendet ⇒ aus

Den Klang klarer einstellen (Nur für Dolby Digital und DTS)

Diese Funktion sorgt dafür, dass bei Wiedergabe von Audiomaterial mit niedrigem Lautstärkepegel auch leise Passagen deutlich gehört werden können – Dynamikumfang-Kompression.

Drücken Sie DRC.

Jedes Mal, wenn Sie die Taste drücken, wechselt der angewendete Klangeffekt wie folgt:

OF (aus) → MD (mittel) → MX (maximal)

4 Fernbedienungssensor

Empfängt das Signal von der Fernbedienung.

Digital-Audiosignalformat-Lämpchen

Zeigt das Digitalsignalformat des anliegenden Signals, wenn DIGITAL 1" oder DIGITAL 2" als Eingangsquelle gewählt ist. Jedes Lämpchen leuchtet auf, wenn:

- DOLBY DIGITAL: ein Dolby-Digital-Signal anliegt. - DTS: ein DTS-Signal anliegt. - PCM: ein Linear-PCM-Signal anliegt.

6 Display

Zeigt den Lautstärkepegel an.

7 Lautstärketasten

Stellt die Lautstärke im Bereich von 0 bis 40 ein.

Einstellen des Ausgangspegels für die Lautsprecher

Sie können den Ausgangspegel im Bereich von -6 dB bis +6 dB einstellen.

Drücken Sie SPK LEVEL +/- für den entsprechenden Lautsprecher.

• SUBWOOFER: Stellt den Ausgangspegel des Subwoofers ein.
• CENTER: Stellt den Ausgangspegel des Centerlautsprechers ein.
• SURROUND: Stellt den Ausgangspegel des vorderen Surround-Lautsprechers ein.

Verwendung der Surround-Betriebsart

Sie können einen realistischen Stereosound durch Verwendung von Surround genießen.

Verfügbare Surround-Modi sind wie folgt:

• SURROUND 1: Diese Betriebsart eignet sich zur Wiedergabe von Mehrkanal-Programmquellen. S1 erscheint im Display, wenn gewählt.
• SURROUND 2: Diese Betriebsart eignet sich zur Wiedergabe aller Arten von Stereo-Programmquellen. S2 erscheint im Display, wenn gewählt.
• Das Anzeigelämpchen für den gewählten Modus leuchtet.

Drücken Sie SURROUND MODE 1 oder SURROUND MODE 2.

Zum Deaktivieren drücken Sie OFF. OF erscheint im Display.

Störungssuche

Wenn Sie ein Problem mit dieser Anlage haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gerät zum Kundendienst einreichen.

STROMZUFUHR

Die Anlage kann nicht eingeschaltet werden.

→ Das Netzkabel ist nicht richtig angeschlossen. Schließen Sie es ordnungsgemäß an.

FERNBEDIENUNG

Die Fernbedienung funktioniert nicht.

→ Die Batterie ist erschöpft. Wechseln Sie die Batterie aus. → Der Fernbedienungssensor ist direkter Sonneneinstrahlung ausgesetzt. Schützen Sie den Fernbedienungssensor vor direkter Sonneneinstrahlung. → Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor an der Vorderseite. → Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite. → Signale können den Fernbedienungssensor nicht erreichen. Gehen Sie näher ans Gerät. → Ziehen Sie die Isolationsfolie heraus.

KLANG

Es treten Aussetzer im Ton auf.

→ Funkwellenverbindungen können unterbrochen sein. Wählen Sie einen anderen Aufstellungsort und eine andere Ausrichtung der Lautsprecher.

Kein Ton von den Lautsprechern.

→ Die drahtlose Verbindung wurde möglicherweise nicht richtig aktiviert. Überprüfen Sie die Anschlüsse. → Der Ton wurde kurzzeitig stummgeschaltet. Drücken Sie FADE MUTING an der Fernbedienung oder stellen Sie die Lautstärke durch Drücken von VOLUME +/- ein.

Funkwellenreflexionen

Die Anlage ist direkt mit Radiowellen verbunden, die von Wänden, Möbeln und Gebäuden reflektiert werden können. Wenn die Anlage die Radiowellen nicht richtig empfängt, stellen Sie sie anders auf, um besseren Empfang zu erzielen. Radiowellenempfang kann auch durch Menschen unterbrochen werden, die sich zwischen den Komponenten bewegen.

Technische Daten

Hauptgerät (CA-THBA1)

Ausgangsleistung

Center/Vorderer Surround: 120 W (30 W × 4) bei 4 Ω (Klirrfaktor 10 %)

Audioteil

Analogeingang ANALOG: 1 Vrms/50 kΩ

Digitaleingang* DIGITAL 1, DIGITAL 2: -21 dBm

Typ:	Vollbereich-Bassreflextyp (Magnetisch abgeschirmer Typ)
Lautsprecher:	8 cm-Konus × 4
Belastbarkeit:	30 W
Impedanz:	4 Ω
Frequenzgang:	Centerlautsprecher: 84 Hz bis
	22 kHz
	Vordere Lautsprecher: 84 Hz bis
	22 kHz
Schaldruckpegel:	Centerlautsprecher: 82 dB/W·m
	Vordere Lautsprecher: 82 dB/W·m

Allgemein

Stromversorgung (DC IN):	19 V Gleichstrom = 3,37 A
Netzteil (AA-R1902):	Eingang: 110-240 V
	Wechselstrom ~ 1,5-0,9 A, 50/60 Hz
	Ausgang: 19 V Gleichstrom = 3,37 A
Abmessungen (B x H x T):	900 mm × 125 mm × 85 mm
Gewicht:	3,5 kg

Aktive Subwoofer (SP-THBA1)

Ausgangsleistung	100 W bei 3 Ω (Klurrfaktor 10%)
Typ:	1-Weg Bassreflextyp
Lautsprecher:	16 cm-Konus × 1
Belastbarkeit:	100 W
Impedanz:	3 Ω
Frequenzgang:	45 Hz bis 5 kHz
Schaldruckpegel:	82 dB/W·m
Betriebsstromanforderungen:	Wechselstrom 230 V~, 50 Hz
Leistungsaufnahme:	30 W
Abmessungen (B x H x T):	215 mm ×352 mm × 254 mm
Gewicht:	5 kg

• Bezieht sich auf Signale der Formate Linear PCM, Dolby Digital und DTS (mit einer Abtastfrequenz von 32 kHz, 44,1 kHz, 48 kHz)

Änderungen der technischen Daten und äußeren Aufmachung bleiben jederzeit vorbehalten.

Die Fernbedienung funktioniert nicht.

Gewicht: 5kg

• Kompatibel mit Linear PCM, Dolby Digital und DTS (mit Abtastfrequenzen von 32 kHz, 44,1 kHz, 48 kHz)
