Tipo di prodotto	Barra sonora con subwoofer senza fili
Marca	JVC
Modello	TH-BA1
Componenti inclusi	Unità centrale CA-THBA1, subwoofer SP-THBA1, telecomando RM-STHBA1A, adattatore CA AA-R1902
Dimensioni dell'unità centrale (L × A × P)	900 mm × 125 mm × 85 mm
Peso dell'unità centrale	3,5 kg
Dimensioni del subwoofer (L × A × P)	215 mm × 352 mm × 254 mm
Peso del subwoofer	5 kg
Alimentazione dell'unità centrale	CC 19 V, 3,37 A (tramite adattatore CA 110-240 V)
Alimentazione del subwoofer	230 V ~ 50 Hz
Consumo del subwoofer	30 W
Potenza di uscita (unità centrali)	120 W (30 W × 4) su 4 Ω (10 % DHT)
Potenza del subwoofer	100 W su 3 Ω (10 % DHT)
Altoparlanti dell'unità centrale	4 coni da 8 cm (schermati magneticamente)
Altoparlante del subwoofer	1 cono da 16 cm
Risposta in frequenza (altoparlanti)	84 Hz – 22 kHz
Risposta in frequenza (subwoofer)	45 Hz – 5 kHz
Impedenza degli altoparlanti	4 Ω
Impedenza del subwoofer	3 Ω
Livello di pressione sonora	82 dB/W·m
Ingressi audio	1 analogico (RCA), 2 digitali (ottici)
Modalità surround	SURROUND 1, SURROUND 2, SURROUND OFF
Formati audio supportati	PCM lineare, Dolby Digital, DTS
Funzioni speciali	Compressione dinamica (DRC), attenuazione sonora (FADE MUTING), dimmer (DIMMER)
Regolazione dei livelli	Subwoofer, centrale, surround (da -6 dB a +6 dB)
Telecomando	Sì, con pila a bottone CR2025 inclusa
Accessori forniti	Telecomando, adattatore CA, cavo di alimentazione, 2 nuclei di ferrite, pila a bottone
Manutenzione	Pulire con un panno morbido asciutto o leggermente inumidito con acqua saponata neutra; non utilizzare solventi
Sicurezza	Non aprire l'involucro, evitare l'umidità, scollegare prima della pulizia
Riparabilità	Nessuna parte riparabile dall'utente; contattare un rivenditore autorizzato

Domande frequenti - TH-BA1 JVC

Come collegare la barra sonora alla mia televisione?

Collegare un cavo ottico (non fornito) tra l'uscita digitale del televisore e uno degli ingressi DIGITAL 1 o DIGITAL 2 sul retro dell'unità centrale. È anche possibile utilizzare l'ingresso ANALOG con un cavo RCA se il televisore non dispone di uscita digitale. Assicurarsi che il televisore sia impostato per emettere un segnale audio digitale (PCM o Dolby Digital).

Cosa fare se il telecomando non funziona?

Controllare prima la pila: sostituirla con una pila a bottone CR2025 nuova rispettando le polarità. Assicurarsi che nessun ostacolo blocchi il sensore del telecomando sul pannello anteriore e che non sia esposto alla luce diretta del sole. Se il problema persiste, avvicinarsi all'apparecchio.

Come regolare il livello del subwoofer?

Premere il tasto SUBWOOFER del telecomando, quindi utilizzare i tasti VOLUME + o VOLUME - per regolare il livello di uscita da -6 dB a +6 dB. È anche possibile regolare i livelli degli altoparlanti centrale e surround con i tasti corrispondenti.

Come utilizzare la modalità surround?

Premere il tasto SURROUND del telecomando per scegliere tra SURROUND 1 (per sorgenti multicanale), SURROUND 2 (per musica stereo) o SURROUND OFF. L'indicatore corrispondente si accende sul pannello anteriore. Per disattivare, selezionare OFF.

Come pulire la barra sonora?

Utilizzare un panno morbido e asciutto. Se l'involucro è molto sporco, inumidire leggermente il panno con una soluzione di acqua e detergente neutro, quindi asciugare con un panno asciutto. Non utilizzare mai diluenti, benzene o altri solventi, né prodotti volatili come insetticidi. Scollegare l'apparecchio prima della pulizia.

Posso installare la barra sonora a parete?

Sì, l'unità centrale può essere fissata a parete. Pesa circa 3,5 kg. Rivolgersi a un tecnico qualificato e utilizzare viti adatte alla resistenza della parete. Non installarla su compensato o cartongesso. Lasciare spazio sufficiente intorno per la ventilazione.

Cosa significano gli indicatori sul pannello anteriore?

L'indicatore STANDBY (rosso) indica che l'apparecchio è in standby. Gli indicatori DIGITAL 1, DIGITAL 2, ANALOG si accendono in base all'ingresso selezionato. Gli indicatori SURROUND 1, SURROUND 2 indicano la modalità surround attiva. Gli indicatori DOLBY DIGITAL, DTS, PCM lampeggiano o si accendono in base al formato audio ricevuto.

Come sostituire la pila del telecomando?

Premere il lato dell'alloggiamento della pila situato sul retro del telecomando per farlo scorrere. Rimuovere la vecchia pila e inserire una pila a bottone CR2025 nuova rispettando le polarità (+ e -). Rimettere l'alloggiamento in posizione fino allo scatto. Non lasciare la pila alla portata dei bambini.

Perché il suono viene talvolta interrotto?

Se il suono viene temporaneamente interrotto, premere il tasto FADE MUTING del telecomando per ripristinarlo. Verificare anche che il cablaggio sia corretto e che il subwoofer sia accoppiato correttamente. Può verificarsi un'interruzione delle onde radio; allontanare gli ostacoli o spostare leggermente gli altoparlanti.

Quali formati audio sono supportati?

Il sistema supporta i segnali audio digitali PCM lineare (32, 44,1, 48 kHz), Dolby Digital e DTS. Sono accettati anche ingressi analogici. Utilizzare gli ingressi DIGITAL 1 o DIGITAL 2 per sorgenti digitali.

MANUALE UTENTE TH-BA1 JVC

Il tasto \(\text{念}\) /I non scollega in nessun caso la linea principale.

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione alla presa a muro (la spia STANDBY si spegne). Se per disconnettere l'apparecchio alla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.

L'accensione può essere controllata anche dal telecomando.

ATTENZIONE (SP-THBA1)

L'alimentazione del subwoofer è collegata all'unità centrale. Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione nella presa a muro (la spia POWER ON si spegne). Se per disconnettere l'apparecchio dalla rete si sfila la spina del cavo di alimentazione o dall'accoppiatore elettrico cui è collegata, l'apparecchio stesso rimarrà disponibile per l'uso.

• Quando l'unità è accesa, la spia POWER ON si accende di blu.

ATTENZIONE

Per ridurre il rischio di shock elettrici, incendi, ecc.:

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

ATTENZIONE

Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti ecc., in quanto s'impedirebbe al calore di fuoriuscire. Non collocare fiamme libere (es. candele accese) sull'apparecchio. - Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia. - Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi ecc.).

ATTENZIONE: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare l'apparecchiatura nel modo seguente:

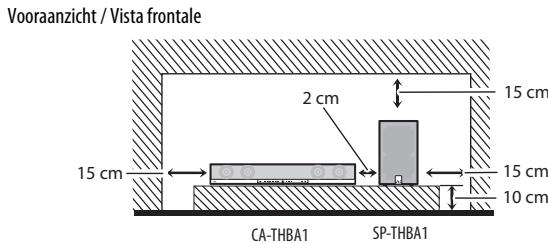

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate dalle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

AVVERTENZA

Non esporre la batteria a eccessivo calore, ad esempio alla luce diretta del sole, fuoco o simili.

Informazioni per gli utenti sullo smaltimento delle apparecchiature e batterie obsolete

[Unione Europea]

Questi simboli indicano che l'apparecchiatura elettrica ed elettronica e la batteria a cui fanno riferimento non devono essere smaltite tra i rifiuti domestici generici alla fine della loro vita utile. I prodotti, invece, vanno segnati a punti di raccolta appropriati per il riciclaggio di apparecchiature elettriche ed elettroniche e delle batterie, per il trattamento corretto in conformità alle proprie normative nazionali e alle direttive 2002/96/CE e 2006/66/CE.

Mediante lo smaltimento corretto di questi prodotti, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato dei prodotti.

Per ulteriori informazioni sui punti di raccolta e il riciclaggio di questi prodotti, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

Lo smaltimento errato di questi rifiuti potrebbe essere soggetto a sanzioni, a seconda di quanto previsto dalla legislazione nazionale vigente.

[Per gli utenti aziendali]

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web http://www.jvc.eu/ per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea.

Qualora si desideri smaltire questi oggetti, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche e batterie obsolete.

Prodotti

Batteria

Nota: Il simbolo Pb sotto il simbolo delle batterie indica che questa batteria contiene piombo.

Gentile Cliente,

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo di Victor Company of Japan, Limited è:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Germania

• Prodotto su licenza alla Dolby Laboratories. Dolby, Pro Logic ed il simbolo della doppia D sono marchi registrati della Dolby Laboratories.
• Prodotto su licenza dei brevetti USA 5,451,942; 5,956,674; 5,974,380; 5,978,762 e 6,487,535 nonché altri brevetti statunitensi e di altri Paesi già concessi o in attesa di concessione. DTS e DTS Digital Surround sono marchi di fabbrica depositati, il logo e il simbolo DTS sono marchi di fabbrica depositati appartenenti a DTS, Inc. © 1996-2008 DTS, Inc. Tutti i diritti sono riservati.

Con questo modello non si devono usare altri adattatori di rete CA.

Dichiarazione di conformità alla direttiva R&TTE 1999/5/CE.

C∈0560

Subwoofer SP-THBA1 e amplificatore CA-THBA1 compresi

Con la presente JVC dichiara che l'SP-THBA1 e il CA-THBA1 sono conformi ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

Note sulla gestione. 1

Accessori in dotazione. 2

Operazioni preliminari 2

Preparare il telecomando. 2

Configurazione dei diffusori 3

Collegamento di componenti esterni . . .3

Collegamento del cavo di alimentazione. 3

Uso del filtro a nucleo di ferrite .4

Installazione del subwoofer. 4

Operazioni. 4

Uso di base 4

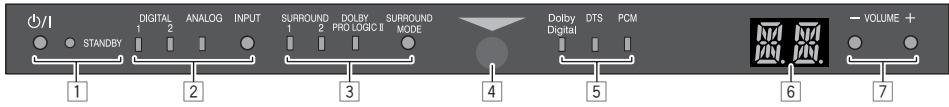

Tasti e spie del pannello anteriore .5

Regolazione del livello d'uscita dei diffusori. 5

Uso della modalità surround. 5

Localizzazione dei guasti 6

Specifiche 6

Vi ringraziamo innanzi tutto per avere acquistato questo prodotto JVC.

Prima di iniziare l'uso, vi raccomandiamo di leggere attentamente queste istruzioni.

Note sulla gestione

Precauzioni importanti

Installazione del sistema

• Selezionare una collocazione piana, asciutta e né troppo calda né troppo fredda, con una temperatura compresa tra 5°C e 35°C.
• Lasciare spazio sufficiente tra il sistema e il televisore.
• Non usare il sistema vicino a sorgenti di calore o in una posizione esposta a luce solare diretta, polvere o vibrazioni eccessive.
• Per evitare il surriscaldamento interno del sistema, si raccomanda di installarlo in un luogo adeguatamente ventilato.

Cavo di alimentazione

• Non toccare il cavo di alimentazione con le mani bagnate.
• Quando il cavo di alimentazione è collegato alla presa di corrente, si verifica sempre un consumo minimo di energia.
• Per sfilare il cavo di alimentazione dalla presa, afferrare sempre la spina, non il cavo. Quando si scollega il cavo di alimentazione, afferrare e tirare sempre la spina, in modo da non danneggiare il cavo.

Prevenzione dei guasti del sistema

Non vi sono pezzi di ricambio sostituibili dall'utente all'interno. Qualora si noti un funzionamento anomalo, scollegare il cavo di alimentazione e consultare il rivenditore. - Non inserire oggetti metallici né lasciar penetrare liquidi nel sistema.

Precauzioni di sicurezza

Evitare l'umidità, l'acqua e la polvere

Non posizionare il sistema in luoghi umidi o polverosi.

Evitare le alte temperature

Non si deve esporre il sistema alla luce solare diretta, né lo si deve posizionare accanto a fonti di calore.

In caso di assenza prolungata

Quando si è in viaggio o comunque ci si allontana per lunghi periodi, è raccomandabile scollegare il cavo di alimentazione dalla presa elettrica.

Non ostruire le feritoie di ventilazione

Qualora vengano ostruite, il sistema potrebbe venire danneggiato.

Cura del mobile dell'apparecchio

• Eventuali macchie sul sistema vanno pulite con un panno morbido. Qualora il sistema sia molto macchiato, pulirlo con un panno morbido bagnato con detergente neutro diluito in acqua e ben strizzato, quindi pulirlo con un panno asciutto.
• Per evitare di deteriorare, danneggiare o rimuovere la vernice dal sistema, fare attenzione a quanto segue:
• NON deve essere pulito con eccessiva forza.
• NON lo si deve strofinare con diluenti, benzina o altri solventi organici, compresi i disinfettanti.
• NON applicarvi sostanze volatili, ad esempio insetticidi.
• NON lasciare che gomma o plastica restino in contatto per periodi prolungati con il sistema.

Introduzione

Non collocare oggetti sopra l'unità centrale. Ciò potrebbe provocare la caduta dell'unità centrale, con conseguente danneggiamento della stessa e/o pericolo di lesioni personali. - Il produttore non si assume alcuna responsabilità per eventuali danni o incidenti derivanti da un montaggio o un'installazione incorretti, da un fissaggio non sufficientemente saldo, dall'uso improprio o dall'abuso dell'unità centrale o da eventi naturali.

Qualora dei liquidi penetrino nel sistema

Spegnere il sistema, scollegare il cavo di alimentazione dalla presa elettrica e rivolgersi quindi al proprio rivenditore. L'utilizzo del sistema in queste condizioni potrebbe provocare un incendio o una scossa elettrica.

Accessori in dotazione

Accertarsi che siano presenti tutti gli accessori in dotazione.

Qualora vi siano dei componenti mancanti, contattare immediatamente il rivenditore.

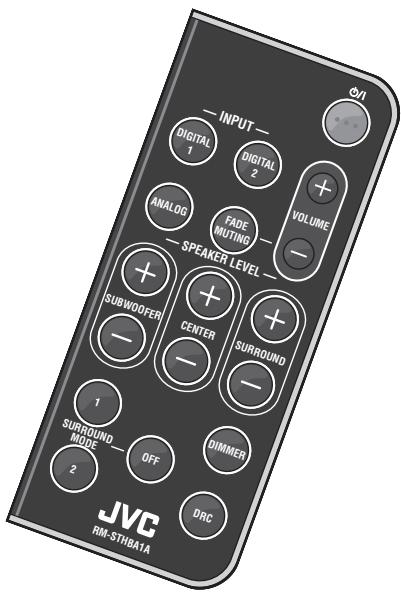

• Telecomando RM-STHBA1A (×1)
• Adattatore di rete CA (AA-R1902) (×1) Cavo di alimentazione (×1)
• Batteria al litio CR2025 (×1)
• La batteria è stata inserita nel telecomando al momento della spedizione dalla fabbrica.
• Filtro a nucleo di ferrite (×2)

Operazioni preliminari

NON collegare il cavo di alimentazione finché non sono stati effettuati tutti gli altri collegamenti.

Preparare il telecomando

Al primo utilizzo del telecomando è necessario estrarre innanzitutto

la pellicola isolante.

Se il raggio d'azione del telecomando diminuisce, sostituire la batteria.

Sostituzione della batteria del telecomando

Inserire la batteria nel telecomando rispettando le polarità (+ e -) in modo corretto.

Batteria al litio

1 Afferrare con le dita l'estremità del cassettino portabatteria. 2 Estrarre il cassetto portabatteria e inserire una nuova batteria prestando attenzione alle polarità.

NOTA

• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico. Per impedire il surriscaldamento, la rottura o l'incendio della batteria:

Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco. Non lasciare la batteria a contatto con altri oggetti metallici. - Prima di eliminarla o di conservarla si suggerisce di avvolgerla bene con del nastro isolante.

Non sollecitare la batteria con pinze o strumenti analoghi. - La batteria deve essere smaltita in modo corretto osservando le normative statali, regionali o locali.

ATTENZIONE:

Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto.

Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.

Configurazione dei diffusori

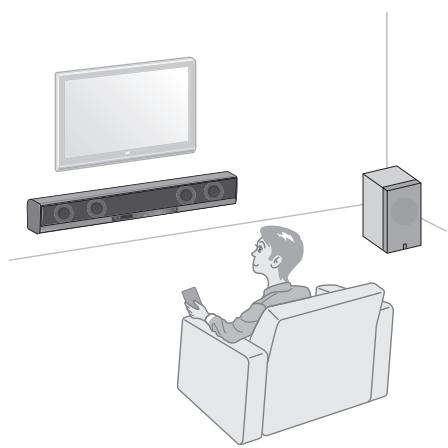

I diffusori devono essere collocati su una superficie piana e stabile affinché producano la migliore qualità audio possibile.

• A seconda del punto scelto per l'installazione, il suono potrebbe risentirne. Per evitare tale problema si suggerisce di collocarli e orientarli in modo appropriato.
• Ciascun diffusore deve essere disposto a una distanza appropriata dagli altri.
• Se li si colloca vicino a un televisore, i colori dello schermo potrebbero subire una distorsione. Per impedire questo fenomeno, prima di posizionare i diffusori si suggerisce di spegnere il televisore o di staccarne il cavo di alimentazione dalla presa elettrica. Attendere quindi almeno 30 minuti prima di riaccenderlo. Se il problema persiste, occorre allontanare i diffusori dal televisore.

Installazione a parete

L'unità centrale può essere installata anche a parete.

ATTENZIONE

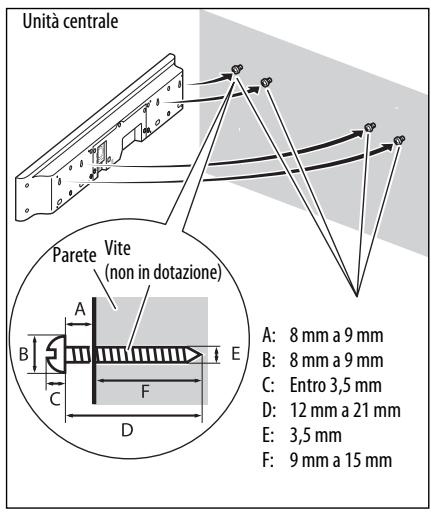

• L'unità centrale pesa circa 3,5 kg. Per evitare incidenti in caso di caduta, durante l'installazione sulla parete si raccomanda di procedere con estrema attenzione.
• Per impedire che l'unità centrale si distacchi accidentalmente dalla parete, si devono usare viti adeguate.
• L'unità centrale non deve essere installata su pareti di legno compensato né di cartongesso; in caso contrario cadrà e si danneggerà.
• In caso di installazione dell'unità centrale a parete:
• Assicurarsi di farla installare sul muro da tecnici specializzati.
• Il punto esatto di installazione deve essere scelto con grande cura. Qualora dopo l'installazione interferisca con le normali attività, potrebbe provocare lesioni alle persone o danni alle cose.
• L'adattatore di rete CA non deve pendere né poggiare su alcuna delle altre unità. È accettabile collocarlo solo sul pavimento.

Collegamento di componenti esterni

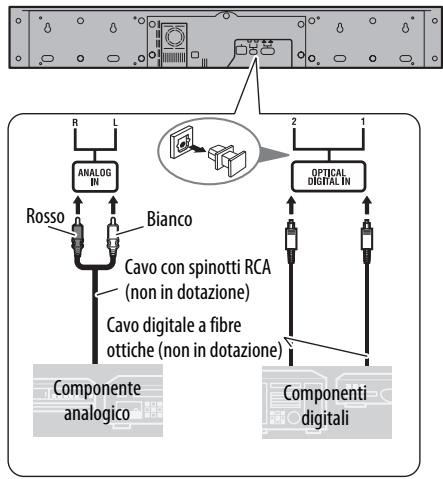

Alla presa ANALOG si può collegare un componente analogico, mentre alle prese DIGITAL 1 e DIGITAL 2 se ne possono collegare due digitali.

Lato posteriore dell'unità centrale

Collegamento del cavo di alimentazione

Collegare l'adattatore di rete CA alla presa DC IN dell'unità centrale. Collegare quindi il cavo di alimentazione prima all'adattatore e quindi alla presa di corrente.

• Inserire il cavo di alimentazione del subwoofer nella presa di corrente.

ATTENZIONE

• Prima di pulire o spostare i diffusori, scollegare i cavi di alimentazione.

Uso del filtro a nucleo di ferrite

Per ridurre le interferenze, applicare al cavo di alimentazione e al cavo dei componenti esterni il filtro a nucleo di ferrite fornito in dotazione.

1 Rilasciare il fermo del filtro a nucleo di ferrite.

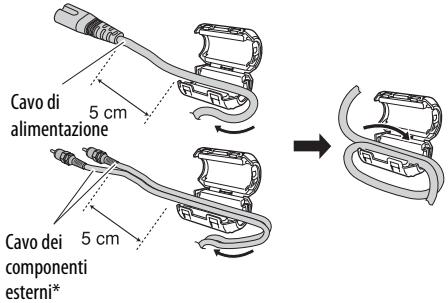

2 Fare scorrere il cavo nel filtro a nucleo di ferrite avvolgendolo saldamente una volta nell'apposito incavo come mostra la figura.

• Lo si può applicare contemporaneamente ai cavi di due componenti esterni.

3 Chiudere il filtro a nucleo di ferrite sino ad avvertire uno scatto.

ATTENZIONE

• Durante l'avvolgimento del cavo si raccomanda di non danneggiarlo applicando eccessiva forza.

Installazione del subwoofer

Il sistema è dotato di un subwoofer senza cavo. Al primo utilizzo del telecomando è innanzitutto necessario accoppiarlo all'apparecchio.

Per istruzioni sull'operazione di accoppiamento, si prega di vedere la scheda informativa allegata—"Accoppiamento sulla sua filo".

NOTA

• L'accoppiamento del telecomando senza filo non si annulla nemmeno dopo aver scollegato il cavo di alimentazione dell'apparecchio dalla presa elettrica.

Uso di base

Accensione e spegnimento

Premere il tasto ⏻ / I.

• Si può altresì usare il tasto di accensione del pannello anteriore.

NOTA

• Anche con l'apparecchio spento, viene consumata una piccola quantità di corrente (modalità standby). In questa condizione la spia STANDBY del pannello anteriore è accesa. Per togliere completamente l'alimentazione, scollegare il cavo di alimentazione dalla presa di corrente.
• È anche possibile accendere il sistema premendo uno dei tasti di selezione dell'ingresso (DIGITAL 1, DIGITAL 2 o ANALOG).

Selezione della sorgente d'ingresso

Premere uno dei tasti d'ingresso: DIGITAL 1, DIGITAL 2 o ANALOG.

Sul display appare per 2 secondi D1 (DIGITAL 1), D2 (DIGITAL 2) o AN (ANALOG).

• Si può usare il tasto di selezione ingresso del pannello anteriore.

NOTA

• La spia di indicazione dell'ingresso selezionato si accende.

Tasti e spie del pannello anteriore

1 Tasto di accensione e spia STANDBY

Accende e spegne il sistema.

• La spia STANDBY si accende quando si spegne il sistema.

2 Tasto e spie di indicazione degli ingressi

Seleziona la sorgente d'ingresso: "DIGITAL 1", "DIGITAL 2" o "ANALOG".

• La spia di indicazione della sorgente d'ingresso selezionata si accende.

3 Tasto e spie di indicazione dei modi surround

Seleziona una modalità surround: "SURROUND 1", "SURROUND 2" o SURROUND OFF.

• La spia di indicazione del modo surround selezionato si accende. La spia DOLBY PROLOGIC II si accende:

- si attiva il suono surround dopo avere selezionato la sorgente d'ingresso ANALOG. - si attiva il suono surround dopo avere selezionato la sorgente d'ingresso DIGITAL con audio a 2 canali.

Regolazione del volume

Premere VOLUME + / - (0 a 40).

• Si possono altresì usare i tasti del volume del pannello anteriore.

ATTENZIONE

• Impostare sempre il volume al minimo prima di attivare qualsiasi sorgente d'ingresso. Se il volume è impostato a un livello elevato, la violenza improvvisa del suono potrebbe danneggiare l'udito e sfondare i diffusori.

Disattivazione temporanea dell'audio

Premere FADE MUTING.

• Per ripristinare il suono è sufficiente premere nuovamente il tasto oppure regolarne il volume.

Regolazione della luminosità del display Premere DIMMER.

Ogni volta che si preme il tasto la luminosità dei LED varia nel seguente ordine:

display normale → display oscurato → display spento

Maggior chiarezza del suono (Solo Dolby Digital e DTS)

Con questo sistema è possibile ascoltare chiaramente anche a basso volume il suono registrato a bassi livelli — Compressione dinamica della gamma.

Premere DRC.

Ogni volta che si preme il tasto il suono viene sottoposto, nell'ordine, a uno dei seguenti effetti di enfatizzazione:

OF (nessun effetto) → MD (medio) → MX (massimo)

4 Sensore del telecomando

Riceve i segnali dal telecomando.

Spiedel formato del segnale digitale

Indica il formato del segnale digitale quando la sorgente d'ingresso selezionata è "DIGITAL 1" o "DIGITAL 2". Le spie si accendono:

DOLBY DIGITAL: in presenza del segnale Dolby Digital. - DTS: in presenza del segnale DTS. - PCM: in presenza di segnale PCM lineare.

6 Display

Mostra il livello del volume.

7 Tasti di regolazione del volume

Regolano il volume da 0 a 40.

Regolazione del livello d'uscita dei diffusori

Il livello di uscita è regolabile tra -6 dB e +6 dB.

Premere SPK LEVEL + / - per il corrispondente diffusore.

• SUBWOOFER: Regola il livello di uscita del subwoofer.
• CENTER: Regola il livello di uscita del diffusore centrale.
• SURROUND: Regola il livello di uscita dei diffusori surround anteriori.

Uso della modalità surround

Con i canali surround il suono diviene più realistico che con il semplice modo stereo.

Modi surround disponibili:

• SURROUND 1: Adatto per la riproduzione di qualsiasi sorgente stereo o multicanale. Quando lo si seleziona, sul display appare S1.
• SURROUND 2: Adatto per la riproduzione di qualsiasi sorgente stereo. Quando lo si seleziona, sul display appare S2.
• La spia di indicazione del modo selezionato si accende.

Premere SURROUND MODE 1 o SURROUND MODE 2.

Per disabilitarlo è sufficiente premere OFF. OF appare sul display.

Localizzazione dei guasti

In caso di problemi con il sistema, prima di rivolgersi all'assistenza tecnica, controllare se l'elenco presente contiene la soluzione al problema.

ALIMENTAZIONE

Il sistema non si accende.

→ La spina del cavo di alimentazione non è stata saldamente inserita nella presa elettrica. Inserirla in modo corretto.

TELECOMANDO

Il telecomando non opera.

→ La batteria è scarica. Cambiare la batteria. → Sul sensore remoto arriva luce solare diretta. Evitare che sul sensore del lavoro a distanza arrivi luce solare diretta. → Il segnale del telecomando incontra un ostacolo prima di raggiungere il sensore sul pannello anteriore. → Puntare il telecomando al sensore remoto del pannello anteriore. → I segnali non raggiungono il sensore remoto. Avvicinarsi all'unità. → Rimuovere la pellicola isolante.

SUONO

A volte il suono si interrompe.

→ La connessione a mezzo onde radio potrebbe essere interrotta. Collocare e orientare diversamente i diffusori.

I diffusori non emettono alcun suono.

→ La connessione per filo non è stata correttamente attivata. Controllare il collegamento. → Il suono si è temporaneamente interrotto. Premere il tasto FADE MUTING del telecomando o regolare il volume con i tasti VOLUME +/-.

Riflessione delle onde radio

Il sistema è interconnesso direttamente a mezzo di onde radio, le quali subiscono tutte la riflessione delle pareti e dai mobili oltre che dagli altri edifici. Se non riceve correttamente i segnali occorre collocarlo in un altro punto. L'interruzione della ricezione dei segnali può essere altresì causata dalle persone in movimento tra le varie unità.

Specifiche

Unità centrale (CA-THBA1)

Potenza uscita

Canali centrale e surround anteriori: 120 W (30 W × 4) a 4 Ω (THD 10%)

Sezione audio

Ingresso analogico ANALOG: 1 Vrms/50 kΩ

Ingresso digitale* DIGITAL 1, DIGITAL 2: -21 dBm a -15 dBm (660 nm ±30 nm)

Sezione diffusori

Bass-reflex a gamma completa (schermato magneticamente)

Diffusore: cono da 8 cm × 4

Capacità di gestione di potenza: 30 W

Impedenza: 4 Ω

Gamma di frequenza: diffusori centrali: 84 Hz - 22 kHz

Diffusori anteriori: 84 Hz - 22 kHz

Livello di pressione sonora: diffusori centrali: 82 dB/W·m

Diffusori anteriori: 82 dB/W·m

Generali

Alimentazione (DC IN): 19 V CC, 3,37 A

Adattatore di rete CA (AA-R1902): ingresso: 110-240 V CA

1,5-0,9 A,

50/60 Hz

Uscita: 19 V CC, 3,37 A

Dimensioni (L × A × P): 900 mm × 125 mm × 85 mm

Peso: 3,5 kg

Subwoofer alimentato (SP-THBA1)

Potenza in uscita: 100 W a 3 Ω (THD 10%)

Bass-reflex a 1 via

Diffusore: cono da 16 cm × 1

Capacità di gestione di energia: 100 W

Impedenza: 3 Ω

Gamma di frequenza: 45 Hz - 5 kHz

Livello di pressione sonora: 82 dB/W·m

Alimentazione: 230 V CA ~, 50 Hz

Consumo di energia: 30 W

Dimensioni (L × A × P): 215 mm × 352 mm × 254 mm

Peso: 5 kg

• Compatibile con PCM lineare, Dolby Digital e DTS (con frequenza di campionamento: 32 kHz, 44,1 kHz, 48 kHz)

Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.

JVC
