GEBRUIKSAANWIJZING Platinum 2 Luvion

Hartelijk dank voor de aanschaf van deze Luvion Platinum 2 beeldbabyfoon. Vanaf nu kunt u uw baby horen én zien en/of zelfs meerdere kinderen monitoren.

Zorgt u ervoor dat u altijd uw originele aankoopbewijs bewaart. Voor garantiegevallen zal u altijd gevraagd worden om een kopie van uw aankoopbewijs. Voor garantiegevallen kunt u contact opnemen met de Luvion dealer, of met de lokale Luvion vertegenwoordiging. Meer informatie vind u op www.luvion.com

Deze handleiding verzorgt alle nodige informatie om veilig en met plezier gebruik te kunnen maken van deze Luvion Platinum 2 babyfoon. Voordat u de babyfoon gebruikt adviseren wij u deze handleiding aandachtig door te lezen. Wij vragen uw extra aandacht voor de veiligheidsinstructies.

LUVION

• Houdt kleine onderdelen weg van kinderen.
• Dit product is geen speelgoed. Laat kinderen er niet mee spelen.
• De babyfoon is geen vervanging van ouderlijk toezicht.
• Gebruik alleen de oorspronkelijk meegeleverde adapters.
• Gebruik de babyfoon niet in een vochtige omgeving of nabij water.
• Zorg dat de babyunit en het snoer van de adapter altijd minimaal 1 meter van de baby verwijderd zijn.
• Gebruik de babyfoon bij een temperatuur tussen 10°C en 35°C.

- Demonteer nooit zelf de ouder- of babyunit. Dit dient door gekwalificeerd personeel te gebeuren.

Accu/batterijen

• Laad de accu van de ouder unit voor het eerste gebruik helemaal op. Dit duurt enkele uren. Als de accu volledig opgeladen is dan kleurt het LED oplaadlampje groen.
• Indien mogelijk adviseren wij te allen tijde de baby unit met netstroom te gebruiken. Mocht u toch batterijen gaan gebruiken dan adviseren wij om niet-oplaadbare batterijen te gebruiken. Indien u batterijen in de babyunit plaatst, zorg er dan voor dat de adapter niet is aangesloten. De babyunit heeft geen oplaadfunctie.
• Om schade aan de batterijen te voorkomen adviseren wij u de babyfoon niet bloot te stellen aan temperaturen boven de 35°C en haalt u de batterijen uit de babyunit indien u deze langer dan 1 maand niet gebruikt.

PAKKET INHOUD

Het systeem wordt geleverd met de volgende componenten:

• 1 x ouderunit (monitor)
• 1 x babyunit (camera)
• 1 x dockingstation
• 1 x voedingsadapter voor de ouderunit
• 1 x voedingsadapter voor de babyunit
• 1 x pluggen en schroeven.

Controleert u a.u.b. of bovenstaande items in het pakket aanwezig zijn.

1. Antenne Ontvangt de beelden en het geluid van de babyunit.
2. Antenne vergrendeling Schuif het knopje uit de vergrendeling en de antenne zal omhoog komen voor een betere ontvangst.
3. Power knop Hiermee kunt u de monitor aan- en uitzetten.
4. Terugspreek knop Houdt het knopje ingedrukt om te spreken naar de babyunit. Het terugspreek icoontje verschijnt dan op het scherm. Wacht met spreken totdat het icoontje verschijnt. Wanneer meerdere babyunits gebruikt worden dan zal er gesproken worden naar de baby unit waarvan het beeld op het scherm wordt weergegeven.
5. LED oplaadlampje Het LED lampje is rood wanneer het opgeladen wordt, en wordt groen zodra de monitor volledig is opgeladen.
6. DC 5 voedingsadapter Hiermee kunt u de monitor via de voedingsadapter opladen.
7. Accu compartiment Schroef dit compartiment open om de accu te vervangen. Vervang de accu alleen met een echte Luvion Platinum 2 accu.
8. Menuknop Druk op deze knop om in het menu te gaan.
9. Navigatieknoppen De navigatieknop wordt gebruikt indien u de ouder unit normaal gebruikt en indien u in het menu zit.

Normaal gebruik

• Druk links ◀ (A) voor het automatisch schakelen tussen meerdere camera's. Het beeld verspringt om de 3 seconden.
• Druk rechts ▶ (M) voor het handmatig schakelen tussen meerdere camera's.
• Druk omhoog ▲ (+) om het volume te verhogen.
• Druk omlaag ▼ (-) om het volume te verlagen.
• Druk de OK knop in om naar de playlist te gaan (als er een SD kaart in de ouderunit is geplaatst.
  Gebruik in het menu

Druk de ◀◀◀▶knoppen om te navigeren in het menu. Om een keuze te bevestigen drukt u op OK.

1. Gekleurde LEDs Het eerste groene LED-lampje geeft aan dat de monitor aan staat. De andere groene/rode LED-lampjes geven het geluidsniveau van de camera aan (van laag naar hoog).
2. LCD scherm Geeft het camerabeeld weer.
3. Alleen geluid knop Druk op deze knop om de alleen geluid modus te activeren. Druk nogmaals op de knop om terug te keren naar de geluid en video modus.

Let op: Als Automute aan staat dan zal er geen geluid te horen zijn totdat een geluid de ouder unit activeert. Zet voor een "open kanaal" Automute uit door in het Automute menu voor NO te kiezen (zie sectie over Automute).

1. Opname knop Druk op deze knop om de video opname te beginnen. Druk de knop nogmaals in om de video opname te beëindigen.

2. Quad knop Druk op deze knop om tegelijkertijd naar het beel van 4 verschillende cameras te kijken.

In de Quad modus, zal op het scherm cam1, cam 2, cam 3 en cam 4 verschijnen voor ieder camera kanaal. Als er voor een kanaal geen signaal is van een baby unit of het signaal te zwak is dan zal de boodschap "out of range" op verschijnen.

1. Volgende knop Hiermee kiest u het volgende slaapliedje.
2. Play/Stop knop Druk op deze knop om een slaapliedje af te spelen of te stoppen.
3. Nachlamp knop Hiermee kunt u op afstand het nachtlampje op de camera activeren en deactiveren. Wanneer het nachtlampje is ingeschakeld dan verschijnt het nachtlamp icoontje op het scherm.
4. Micro SD kaart ingang Plaats een Micro SD kaart in deze ingang. Wanneer een Micro SD kaar is geplaatst in de ouder unit dan verschijnt het SD kaart icoontje op het scherm.

OVERZICHT VAN DE BABYUNIT

1. Temperatuur sensor Meet de temperatuur.
2. Pair knop De pair knop zit achterop de baby unit. Hiermee kunnen de ouder- en babyunit opnieuw verbonden worden, of extra babyunits aangesloten worden.
3. Camera antenne Zendt en ontvangt signalen van en naar de ouderunit.
4. Lens / Infrarood licht Deze led lampjes worden automatisch geactiveerd indien de kamer donkerder wordt. De infraroodlampjes gebruiken in het donker veel energie. Batterijen lopen hierdoor sneller leeg.
5. ON/OFF knop Hiermee kan de babyunit aan- en uitgeschakeld worden.
6. Microfoon Ontvangt geluid rondom de camera.
7. Nachlamp Druk op deze knop om het nachtlampje te activeren. Dit is eveneens mogelijk vanaf de monitor.
8. Gevoeligheid (sensitivity) Hiermee kunt u de gevoeligheid van de camera instellen. Bij een lagere gevoeligheid worden geluiden vanuit de babykamer minder snel doorgegeven. Bij een hogere gevoeligheid worden geluiden vanuit de babykamer sneller doorgegeven.

Let op: Indien u wenst dat de monitor altijd ieder geluid weergeeft kiest u in het menu voor Auto mute. Hiermee activeert u een "open kanaal". Selecteer NO om deze functie uit te schakelen. Hiermee activeert u een "open kanaal".

1. ECO switch Met deze switch kunt u kiezen voor een lager zendvermogen en minder energieverbruik.

2. Volume Met deze knop kunt u het volume van de slaapliedjes aanpassen.

3. DC 5V voedingsadapter Hiermee kunt u de babyunit via de adapter aan het lichtnet koppelen.

Let op: De camera kan ook werken op 4xAA batterijen (niet meegeleverd). De batterijen zijn bedoeld voor korte termijn gebruik. Laat de batterijen niet in de camera zitten indien de camera via de adapter gebruikt wordt.

1. Batterij compartiment Open dit compartiment om 4 AA batterijen te plaatsen.

KLAARMAKEN VOOR GEBRUIK

Ouderunit

Beslis of u de ouderunit gaat gebruiken met of zonder het dockingstation.

1. Haal de ouderunit voorzichtig uit de verpakking.
2. Plaats de ouder unit (eventueel met het dockingstation) op een plaats waar u goed bereik heeft met de babyunit.
3. Verbindt de DC 5V voedingsadapter met de DC 5V aansluiting aan de zijkant van de ouderunit of de achterkant van het dockingstation. Stop de stekker van de voedingsadapter in het stopcontact. Wanneer u het dockingstation gebruikt, dan plaatst u de ouderunit in het dockingstation.

De ouderunit wordt nu opgeladen; het LED oplaadlampje is nu rood.

1. Laad de ouderunit op voordat u het systeem voor de eerste keer gaat gebruiken, zodat de oplaadbare batterij compleet is opgeladen; het LED oplaadlampje is nu groen.

Let op: Verwijder tijdens de eerste keer opladen de voedingsadapter niet. Na de eerste keer kunt u de ouderunit opladen zolang en zo vaak u wenst.

Babyunit

Bepaal eerst waar u de babyunit wilt hebben staan en in welke positie, voordat u de unit installeert. Bepaal tevens waar u de snoeren van de voedingsadapter wilt plaatsen. Controleer of de beelden van de camera goed zijn, voordat u de camera permanent installeert. Test dit op de plaats waar u de camera wilt hebben staan. Zet de ouderunit dan op de plaats waar u verwacht deze het meest te gebruiken.

1. Haal de babyunit voorzichtig uit de verpakking

Let op: Indien u een babyunit gebruikt die niet in dezelfde verpakking zit als de monitor (apart gekochte babyunits) dan dient u deze eerst te 'pairen'. Kijkt u hiervoor a.u.b. naar het hoofdstuk over 'pairing' in deze handleiding.

1. Bevestig de babyunit op een muur of zet deze op een kast, tafel of plank. Voor het bevestigen van de camera op een muur; markeer met een potlood de 2 schroefingangen en boor de gaten in de muur. Plaats de bijgleverde pluggen in de gaten en bevestig de 2 bijgeleverde schroeven. Draai deze schroeven goed aan. Plaats de babyunit op de schroeven en duw de unit naar beneden voor een goede bevestiging.

Richt de camera van de babyunit op het gebied dat u wilt monitoren.

Let op: Kies een locatie voor de babyunit die goed zicht geeft op het gebied dat u wilt bekijken.

Zorg dat deze locatie stofvrij is en dat de lens niet direct in het zicht staat van een sterke lichtbron of direct zonlicht.

De babyunit kan zowel worden gevoed door de meegeleverde voedingsadapter, als door 4AA batterijen (niet bijgesloten).

Voedingsadapter

Verbind de DC 5V voedingsadapter met de DC 5V aansluiting aan de achterkant van de babyunit.

Stop de stekker van de voedingsadapter in het stopcontact.

Batterijen

Verwijder het klepje van de onderkant van de babyunit.

Plaats de 4 AA batterijen in het batterijvak. Zorg ervoor dat u de plus en de minus goed bevestigt.

Bevestig het klepje weer aan de onderkant van de babyunit, zodat de batterijen er niet uit kunnen vallen.

Let op: We adviseren u om altijd gebruik te maken van netstroom. Mocht u toch besluiten om batterijen te gebruiken dan adviseren we u om niet-oplaadbare batterijen te gebruiken.

Let op: Als u ervoor kiest om batterijen te gebruiken zorg er dan voor dat de voedingsadapter niet aangesloten is!

GEBRUIK

De videobeelden van de babyunit verschijnen op het beeldscherm van de ouderunit als beide zijn ingeschakeld.

1. Signaal indicator Y. De signaal indicator geeft aan hoe sterk het signaal is dat wordt ontvangen van de babyunit. Een of geen streepje wijst op een slecht signaal en 4 streepjes wijzen op een sterk signaal.

2. Kanaal indicator De kanaal indicator geeft het huidige kanaal nummer aan. Druk op het knopje op de ouderunit om te schakelen tussen de verschillende babyunits. Druk op het knopje om automatisch te schakelen tussen de verschillende kanalen.

3. Temperatuur indicator Geeft de door de babyunit gemeten temperatuur weer.

4. Nachlamp indicator ⚙ De nachlamp indicator wordt weergegeven wanneer het nachtlampje op de babyunit ingeschakeld is.

1 2 3 4 5 6 7 Cam1 25°C OW SD BRAHMS

Signaal sterkte Indicator Waarschuwing
Perfect Geen
Goed Geen
Redelijk Geen
Slecht Out Of Range
Geen Signaal Out Of Range

1. Overwrite OW indicator Als de overwrite functie geactiveerd is dan zal dit icoontje op het beeldscherm verschijnen.
2. Geluid indicator ✕ Als het volume verlaagd is tot mute, dan zal het mute icoontje op het scherm verschijnen. Gebruik de ▲ knop om het volume te verhogen.
3. Terugspreek indicator ◆ Dit icoontje verschijnt op het moment dat de terugspreekknop ingedrukt is. U kunt nu praten.
4. SD kaart indicator Het SD icoontje zal op het beeld verschijnen als er een SD kaart in de ouder unit geplaatst is.
5. Ongelezen file indicator □ Dit icoontje zal verschijnen op het moment dat er een nieuwe file is opgenomen maar nog niet is bekeken.
6. Slaapliedje indicator Wanneer de play knop ingedrukt wordt zal de naam van het afgespeelde slaapliedje op het beeld verschijnen.

Wanneer de babyunit zich te ver van de ouderunit bevindt dan zal de waarschuwingsboodschap Out Of Range op het beeldscherm van de ouderunit verschijnen en begint het beeld te knipperen. Op het moment dat de ouderunit helemaal geen verbinding meer heeft met de babyunit dan wordt het beeldscherm zwart en blijft de boodschap Out Of Range in beeld.

Out Of Range

Let op: Als het dichter bij elkaar brengen van de baby- en ouderunit niet helpt. Probeer dan om ze opnieuw te pairen.

VOLUME AANPASSEN

U kunt het volume van de ouderunit aanpassen door op de ▲▼ knopjes te drukken op het moment dat u naar de camerabeelden van de babyunit kijkt.

Druk op de ▼ knop om het volume zachter te zetten en druk op de ▲ knop om het volume harder te zetten. Wanneer de volume indicator nog maar één streepje aangeeft dan is het volume uit.

De volume indicator verschijnt op het moment dat u het volume aanpast.

Druk op de menuknop op de ouderunit om het menu in beeld te brengen. Gebruik de

◀◀▼▶ knopjes om te navigeren in het menu. Druk de OK knop in om een verandering op te slaan.

MAIN MENU

Het hoofdmenu bevat 4 submenu's

• Pairing - Gebruk het pairing menu om (extra) babyunits te koppelen aan de ouderunit.
• Brightness - In dit menu kunt u de helderheid van het scherm aanpassen.
• Auto Mute - Auto mute is een functie waarbij u kunt kiezen voor een zgn. "open kanaal" of voor de "geluids activerende optie". Bij de geluids activerende optie hoort u alleen de baby indien deze een bepaalde hoeveelheid geluid maakt. De hoogte (gevoeligheid) van dit geluid kunt u zelf aan de zijkant van de babyunit bepalen.
• Settings - In dit submenu kunt u de tijd en datum, helderheid van het beeldscherm, temperatuur waarschuwingsparameters en camera vergroting instellen. Ook kunnen de instellingen naar de fabrieksstandaard gezet worden.

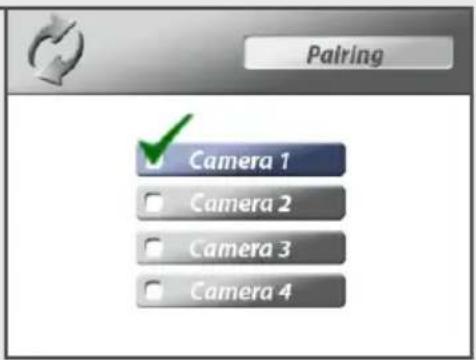

PAIRING

Het systeem wordt geleverd met een babyunit die al 'gepaird' is met de ouder unit. De 'pairing' functie geeft iedere babyunit een apart kanaal op de ouderunit (maximaal 4 babyunits per ouder unit) dit is noodzakelijk om deze extra babyunits te configureren.

Gebruik de ▲▼ knopjes om het gewenste kanaal te selecteren. Druk op de OK knop om het 'pairing' proces met een baby unit te starten.

Let op: Het wordt aangeraden om de babyunit en de ouderunit met elkaar te 'pairen' voordat de babyunit permanent gefixeerd wordt.

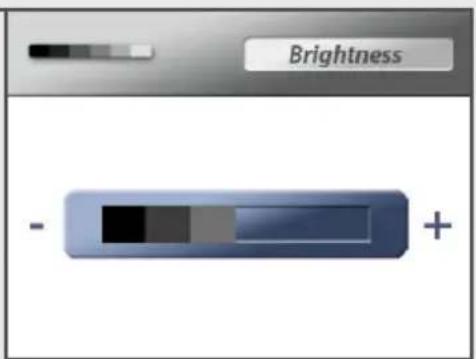

BRIGHTNESS

De helderheid van het beeldscherm kan worden aangepast met de ◀▶ knopjes. Met het ▶knopje maakt u het beeldscherm lichter en met het ◀ knopje donkerder.

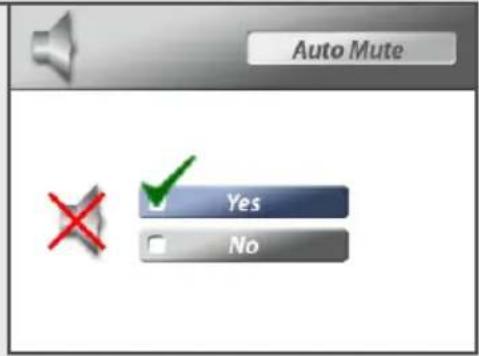

Auto mute is een functie waarbij u kunt kiezen voor een zgn. "open kanaal" of voor de "geluids activerende optie". Bij de geluids activerende optie hoort u alleen de baby indien deze een bepaalde hoeveelheid geluid maakt. De hoogte (gevoeligheid) van dit geluid kunt u zelf aan de zijkant van de babyunit bepalen.

Auto Mute Yes No

Het voordeel van de geluids activerende optie is dat u achtergronden/ruizen niet hoort en alleen iets hoort wanneer er daadwerkelijk geluid wordt gemaakt. Indien u liever alles wilt horen, een zgn. "open kanaal", dan kan dat ook – u kunt dit in het submenu aanpassen door NO te selecteren.

SETTINGS

Het Settings menu bevat 6 submenu's

1. Date & Time 4. Format Memory
2. Temperature Alert 5. Overwrite
3. Temperature Display 6. Default

Settings ✓ Date & Time □ Format Memory □ Temp. Alert □ Overwrite □ Temp. Display □ Default

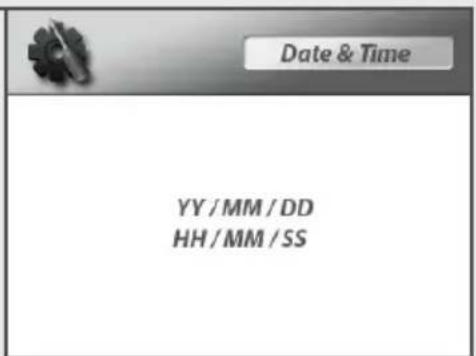

1. Date & Time

U kunt de datum en tijd weergeven op het beeldscherm door deze in dit submenu in te stellen. De datum en tijd hebben de volgende waarden JJ/MM/DD UU:MM:SS.

Date & Time YY/MM/DD HH/MM/SS

2. Temperature Alert

Dit menu kunt u gebruiken om het temperatuurbereik van het waarschuwingssysteem in te stellen. Wanneer de temperatuur buiten dit bereik valt dan zal de ouderunit u waarschuwen.

Gebruik de ◀▶ knopjes om de minimale en maximale temperatuur te kiezen. Gebruik de ▲▼ knopjes om deze temperaturen aan te passen. Wanneer u het temperatuurbereik heeft ingesteld, kunt u deze bevestigen door ON te kiezen en daarna de OK knop in te drukken.

Kies OFF om het temperatuuralarm uit te schakelen.

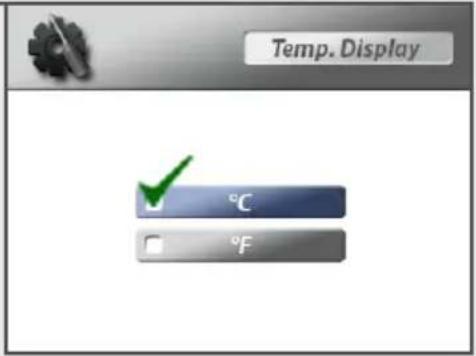

3. Temperature display

Kies hier de temperatuureenheid die u wilt gebruiken. U heeft de keuze uit graden Celcius of graden Fahrenheit.

Let op: Doordat de temperatuur sensor dicht bij de (warme) camera geplaatst is, kan de temperatuur iets

afwijken van de daadwerkelijke temperatuur in de babykamer. De temperatuur weergegeven op de monitor is doorgaans ongeveer 1-2 graden Celcius hoger dan de kamertemperatuur.

Temp. Display °C °F

4. Format Memory

Kies Yes om de Micro SD kaart te formatteren. Formatteren verwijdert alle data van de Micro SD kaart.

Let op: Wees voorzichtig in het gebruik van deze functie.

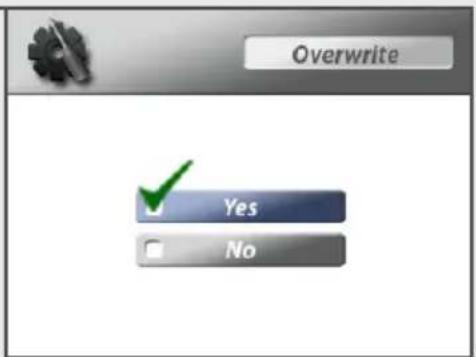

Hiermee kunt u instellen of eerdere opnames op de SD kaart overschreven dienen te worden op het moment dat de Micro SD kaart vol is.

Overwrite Yes No

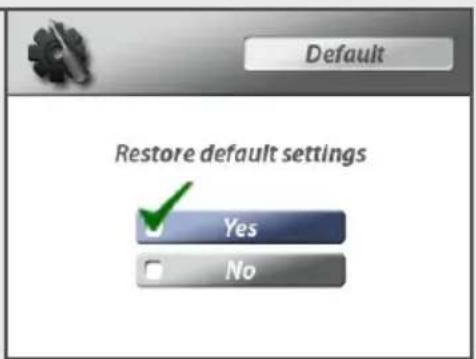

6. Default

Kies Yes om de fabrieksinstellingen te herstellen. Alle menu instellingen zullen dan gereset worden.

Let op: Pairing instellingen zullen niet gereset worden met deze functie. Alle babyunits zullen gepaired blijven met de ouderunit.

Default Restore default settings Yes No

BABY UNIT PAIRING

Het systeem wordt geleverd met een babyunit die al 'gepaird' is met de ouderunit. Deze units zullen met elkaar communiceren op het moment dat ze ingeschakeld zijn.

De 'pairing' functie geeft iedere babyunit een apart kanaal op de ouderunit (maximaal 4 babyunits per ouderunit) dit is nodig om extra babyunits te kunnen aansluiten.

Let op: Het wordt aangeraden om de babyunit en de ouderunit met elkaar te 'pairen' voordat de baby unit pemanent gefixeerd wordt.

1. Schakel de babyunit in.
2. Schakel de ouderunit in.
3. Druk op de MENU knop op de ouderunit. Navigeer naar de Pairing menu opties door op de ▲▼ knopjes te drukken. Druk op OK om het Pairing menu te openen.

4. Selecteer een kanaal door op de ▲▼ knopjes te drukken. Druk op OK om het kanaal te accepteren.

5. Op het beeldscherm zal een boodschap verschijnen. De ouderunit zal aftellen van 30 naar 0. U moet gedurende deze tijd (kort) op de Pair knop van de babyunit drukken om deze succesvol te 'pairen' met de ouderunit.

Als de Pair knop op de babyunit niet ingedrukt wordt dan zal er geen 'pairing' plaatsvinden.

Op het moment dat de ouder- en babyunit 'gepaïrd' zijn dan zal het camerabeeld van de babyunit direct verschijnen op het beeldscherm van de ouderunit.

Het systeem heeft een quad functie. Deze functie stelt u in staat om tegelijk of gelijktijdig naar de beelden van 4 verschillende camera's te kijken. Als de quad functie is geactiveerd is er geen geluid. Druk op de Quad knop om de functie in of uit te schakelen.

Het systeem is ontworpen voor SD kaart video opname. Voordat er video kan worden opgenomen moet er een SD kaart in de SD kaart opening geplaatst worden. Het systeem ondersteunt Micro SD kaarten tot 32 GB.

Let op: Er moet een SD kaart in de ouderunit geplaatst worden voordat er video kan worden opgenomen.

OPNAME

Druk op de Record knop op de ouderunit om de opname te starten. ledere tien minuten zal een file van de opgenomen video gemaakt worden. Druk nogmaals op de Record knop om de opname stop te zetten. In de record modus zijn alleen de Talk en Sound only functies beschikbaar. Andere functies zijn in de record modus niet beschikbaar.

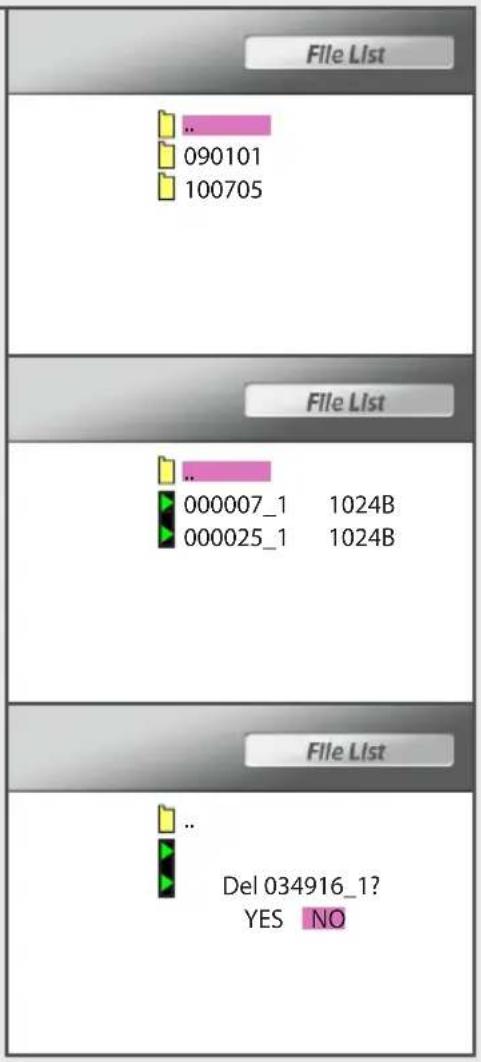

PLAYBACK

Als een nieuw bestand is opgenomen, dan zal het gele nieuw bestand icoontje knipperend op het scherm verschijnen. Als de SD kaart vol is dan zal het rode indicatie icoontje op het scherm verschijnen.

Volg de hier onder beschreven stappen om de opgenomen bestanden af te spelen:

1. In de viewing modus, druk op de OK knop op de ouderunit om de recording interface te openen. Druk in de recording modus op de record knop om de opname te beeindigen en druk op OK om de recording interface te openen.

2. Druk op de ▲▼ pijltjes om de map Video te selecteren en druk op OK. Nu zult u een aantal mappen zien die genoemd zijn naar de datum waarop ze zijn opgenomen. Bijvoorbeeld 090101 betekent dat de video is opgenomen op 1 januari 2009. Druk op het ▶ pijltje om naar de volgende pagina te gaan en druk op het ▶ pijltje om naar de vorige pagina te gaan. Selecteer de hoofdmap □en druk op OK om terug te gaan naar het vorige menu.

3. Selecteer een map en druk op Ok om het submenu te openen. U zult nu een aantal opgenomen bestanden zien die zijn genoemd naar de tijd waarop ze zijn opgenomen. Bijvoorbeeld 101024_1 betekent dat de video is opgenomen om 10:10:24 met camera 1. Druk op het ▶ pijltje om naar

de volgende pagina te gaan en het ◀ pijltje om naar de vorige pagina te gaan. Selecteer de hoofdmap □ en druk op OK om terug te gaan naar het vorige menu.

File List 090101 100705 File List 000007_1 1024B 000025_1 1024B File List Del 034916_1? YES NO

In deze interface kunt u een bestand selecteren en op de SOUND ONLY knop drukken om deze te verwijderen. U zal gevraagd worden om deze actie te bevestigen.

1. Selecteer de video die u wilt zien en druk op de OK knop. De video zal nu worden afgespeeld op het scherm. U kunt de navigatie knoppen gebruiken om de film te pauzeren (▲), te stoppen (▼), naar voren te spoelen (▶) en terug te spoelen (◀) Druk op de menu knop om de video te verlaten.
2. Druk op de MENU knop op de ouder unit om de playback functie te verlaten.

Als u problemen ervaart met de Platinum 2, dan is er vaak een snelle en simpele oplossing. Probeer a.u.b. de volgende oplossingen.

Probleem Oplossing
Geen camerabeeld 1. Controleer of de voedingsadapter aangesloten is.2. Controleer of zowel de ouder- als babyunit zijn ingeschakeld.3. Controleer of de babyunit in het bereik van de ouderunit is.4. Wanneer u batterijen gebruikt, vervang deze.
Het camerabeeld valt weg "Out of Range"	1. Plaats de babyunit dichter bij de ouderunit.2. Probeer de baby/ouderunit of beiden te herpositioneren om de ontvangst te verbeteren.3. Plaats de antenne van de ouderunit in verticale positie.4. Pair de ouder unit en de babyunit opnieuw (zie hoofdstuk over babyunit pairing)
Audio problemen 1. Controleer of het volume van de TV aan staat.2. Controleer of er geluid binnen het bereik van de microfoon van de babyunit is.3. Als de unit een luid geruis maakt, plaats de ouder- en babyunit dan verder uit elkaar.
Het beeld is schokkerig Het beeld kan schokkerig worden wanneer er een lagere framerate is (bijvoorbeeld 10 frames per seconde in plaats van 20 frames per seconde).1. Probeer de ouderunit en de babyunit dichter bij elkaar te plaatsen.2. Verwijder eventuele obstructies tussen de ouder- en babyunit.3. Plaats de antenne van de ouderunit in de verticale positie.
De accu van de ouder unit raakt snel leeg	Vervang de accu met een nieuwe. Nieuwe accu's kunnen worden verkregen via uw lokale Luvion dealer.

TECHNISCHE SPECIFICATIES

Ouderunit
Frequentiebereik 2.400GHz ~ 2.485GHz
Data snelheid 2 Mbps
Ontvangstgevoeligheid -81dBm
Demodulatie type GFSK met FHSS
Resolutie	H: 320 V: 240
Kijkhoek	H: 120° V: 100°
A/V Uitgang / Resolutie	QVGA 320x240 / 30FPS
Alarmgevoeligheid	80dB ±10% (1M)
Voedingsspanning	5V DC ±5%
Energieverbruik 400mA Max zonder	or opladen800mA met opladen
Gebruikstemperatuur -10° ~ 60°C	(14°F ~ 140°F)
Luchtvochtigheid 0 ~ 85% RH

Babyunit
Frequentiebereik 2.400GHz~2.485GHz
Data snelheid 2 Mbps
Zendvermogen 14dBm (TYP)
Modulatie type GFSK with FHSS
Bereik 300m (50 m binnenshuis)
Beeld sensor type 1/5" Color CMOS Image Sensor
Effectieve pixels H: 640 V: 480
Beelweergave Motion JPEG
Beeldresolutie/ Frame rate H: 320 V: 240 / 30FPS Max
AES On 1/2000 ~ 1/20 sec
Wit balans	Auto
AGC / Bereik	On / 0dB~24dB
Lens	4.9mm / F2.8
Kijkhoek (diagonaal)	45°
Minimum lichtintensiteit	15 LUX (IR Off), 8 LUX (IR On)
IR LED / Nightzicht bereik	8 LEDs / 850nm, 5m (with IR LEDs)
Voedingsspanning	5V DC ±5%
Energieverbruik	300mA zonder (Nachtlamp/IR/afspelen Slaa-pliedje)830mA MAX (met alle functies ingeschakelt)
Gebruikstemperatuur	-10°C ~ 35°C (14°F ~ 95°F)
Luchtvochtigheid 0% ~ 85%
Omgevingstemperatuur	-10°C ~ 60°C (14°F ~ 140°F)
