GEBRUIKSAANWIJZING UX-TB3E JVC

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.
2. Stel dit toestel niet bloot aan regen of vocht.

ATTENZIONE

In beide standen van de ⏻/I toets is de speler niet volledig losgekoppeld van de stroomvoorziening.

Ontkoppel het netsnoer om de stroom geheel uit te schakelen (het STANDBY-lampje gaat uit).

De hoofdspanningsstekker, spanning-uitschakelaar of een adapter wordt voor het ontkoppelen gebruikt en deze moet altijd gemakkelijk bedienbaar zijn.

- Met het toestel standby geschakeld, licht het STANDBY lampje rood op.

- Met het toestel ingeschakeld, is het STANDBY lampje gedoofd.

U kunt de stroom standby en inschakelen met de afstandsbediening.

ATTENZIONE

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit. (Als de ventilatieopeningen en -gaten worden afgesloten door bijvoorbeeld papier of een doek, kan er hitte in het apparaat worden opgebouwd.)
• Zet geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
• Wees milieubewust en gooi lege batterijen niet bij het huishoudelijk afval. Lege batterijen dient u in te leveren met het KCA of bij een innamepunt voor batterijen.
• Stel dit apparaat niet bloot aan regen, vocht, drupwater of spatwater en plaats geen enkel voorwerp waarin zich een vloeistof bevindt, zoals een vaas, op het apparaat.

ATTENZIONE

Overmatige geluidsdruk van oordopjes of hoofdtelefoons kan gehoorschade veroorzaken.

ATTENZIONE:

Batterij mag niet worden blootgesteld aan extreme hitte, zoals zonnestraling vuur of dergelijke.

ATTENZIONE

Er bevindt zich een classificatielabel op de onderzijde aan de buitenkant.

Dit apparaat voldoet aan de geldende Europese normen en richtlijnen inzake elektromagnetische compatibiliteit en elektrische veiligheid.

De Europese vertegenwoordiger van Victor Company of Japan, Limited is:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Duitsland

Gentile Cliente.

Voorzichtig: Goede ventilatie vereist

Om brand, elektrische schokken en beschadiging te voorkomen, moet u het toestel als volgt opstellen:

1. Voorkant: Geen belemmeringen en voldoende ruimte.
2. Zijkanten/boven-/onderkant: Geen belemmeringen plaatsen in de hieronder aangegeven zones.
3. Onderkant: Op vlakke ondergrond plaatsen. Voldoende ventilatieruimte voorzien door het toestel op een onderstel met een hoogte van 10 cm of meer te plaatsen.

Informatie voor gebruikers over het verwijderen van oude apparatuur en batterijen

NEDERLANDS

Het teken Pb onder het batterijsymbool geeft aan dat deze batterij lood bevat.

[Europese Unie]

Deze symbolen geven aan dat de elektrische en elektronische apparatuur en de batterij met dit symbool aan het einde van hun levensduur niet mogen worden weggegooid als algemeen huishoudelijk afval. De producten moeten in de plaats daarvan worden afgegeven bij de toepasselijke inzamelpunten voor de recycling van elektrische en elektronische apparatuur en batterijen voor een gepaste behandeling, recuperatie en recycling in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EG en 2006/66/EG.

Door deze producten op de juiste manier weg te gooien, helpt u mee aan het behoud van de natuurlijke bronnen en helpt u bij het voorkomen van potentiële negatieve effecten op het milieu en de menselijke gezondheid die anders kunnen worden veroorzaakt door een inadequate afvalverwerking van deze producten.

Voor meer informatie over de inzamelpunten en het recyclen van deze producten, kunt u contact opnemen met uw lokaal gemeentebestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het apparaat hebt gekocht.

In overeenstemming met de nationale wetgeving, kunnen boeten worden opgelegd voor ongeoorloofde afvalverwijdering.

[Zakelijke gebruikers]

Als u dit product wilt weggooien, kunt u onze webpagina www.jvc-europe.com bezoeken voor meer informatie over de terugname van het product.

[Overige landen buiten de Europese Unie]

Deze symbolen zijn alleen geldig in de Europese Unie.

Als u deze items wilt weggooien, moet u dat doen in overeenstemming met de toepasselijke nationale wetgeving of andere voorschriften in uw land voor de behandeling van oude elektrische en elektronische apparatuur en batterijen.

Dank u voor de aanschaf van een JVC product.

Lees alvorens in gebruik name alle aanwijzingen goed door zodat u de werking van het toestel goed begrijpt en het toestel optimaal kunt benutten.

Voorzorgen

Installeren

• Installeer op een vlakke, droge plaats die niet te warm of te koud wordt—tussen 5°C en 35°C.
• Installeer het systeem op een plaats die goed kan worden geventileerd zodat het systeem niet oververhit kan raken.

Installeer het systeem NIET in de buurt van warmtebronnen of op plaatsen die aan het directe zonlicht, overmatig stof of trillingen onderhevig zijn.

• Zorg dat er voldoende afstand tussen het systeem en de TV is.
• Voorkom storing met de TV en houd de luidsprekers derhalve uit de buurt van de TV.

Stroombron

- Houd altijd de stekker vast en trek niet aan het netsnoer om het systeem van het stopcontact te ontkoppelen.

Raak het netsnoer NIET met natte handen aan.

Condensvorming

In de volgende gevallen kan er condens op de lenzen in het systeem worden gevormd:

• Nadat de verwarming in de kamer wordt aangezet
• In een vochtige kamer
• Indien het systeem direct van een koude naar een warme ruimte wordt verplaatst

Het systeem functioneert dan mogelijk onjuist. Laat het systeem in dat geval een paar uur ingeschakeld totdat het vocht is verdampt, trek de stekker uit het stopcontact en steek vervolgens de stekker weer in het stopcontact.

Let voor de veiligheid goed op het volgende:

• Zorg dat er een goede ventilatie rond de centrale eenheid is. Het systeem kan oververhit raken en worden beschadigd door een slechte ventilatie.
• Blokkeer de ventilatie-openingen of gaten NIET. Indien door een krant, doek, etc. geblokkeerd, kan hitte mogelijk niet goed worden afgevoerd.

Overige

- Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop alvorens verder gebruik indien er een metalen voorwerp of vloeistof in het systeem terecht is gekomen.

Demonteer het systeem NIET. Er zijn geen door de gebruiker te repareren onderdelen in het systeem.

- Trek de stekker van het netsnoer uit het stopcontact indien u het systeem voor langere tijd niet gaat gebruiken.

Trek de stekker uit het stopcontact en raadpleeg de plaats van aankoop indien het systeem verkeerd functioneert.

Meer over deze gebruiksaanwijzing

Om deze gebruiksaanwijzing eenvoudig en gemakkelijk-tebegrijpen te houden, hebben wij de volgende methods gebruikt:

• Bedieningen met toetsen en regelaars worden als hieronder getoond uitgelegd. In deze gebruiksaanwijzing wordt voornamelijk de bediening met de afstandsbediening beschreven; u kunt echter ook de toetsen en regelaars op de centrale eenheid gebruiken indien deze dezelfde (of gelijkwaardige) namen en markeringen hebben.
• Bepaalde gerelateerde tips en opmerkingen worden later in de “Wat meer uitleg over dit systeem” en “Oplossen van problemen”, gedeelten beschreven, en niet in het gedeelte dat de bediening zelf beschrijft. Ga naar deze gedeelten voor antwoorden indien u meer over een bepaalde functie wilt weten of twijfelt over de werking van een functie.

	Toont dat u kort op de toets drukt.
	Toont dat u kort en herhaaldelijk op de toets drukt totdat de gewenste optie is gekozen.
	Toont dat u op een van de toetsen drukt.
2 sec.	Toont dat u de toets een aantal seconden ingedrukt houdt.Het cijfer in de pijl toont het aantal in te drukken seconden (in dit voorbeeld, 2 seconden).Indien er geen cijfer in de pijl wordt getoond, houdt u de toets ingedrukt totdat de procedure geheel is uitgevoerd of het gewenste resultaat is verkregen.
	Toont dat u de regelaar in de aangegeven richting(en) draait.

Toont dat deze bediening uitsluitend met de afstandsbediening kan worden uitgevoerd.

Starten ....3

Stap 1: Uitpakken ....3

Stap 2: Plaatsen van batterijen in de afstandsbediening ....3

Stap 3: Aansluiten ....4

Alvorens het systeem te bedienen ....6

Dagelijkse bediening—Weergave ....7

Luisteren naar de radio 8

Afspeelbare media en bestanden 9

Afspelen van een disc 9

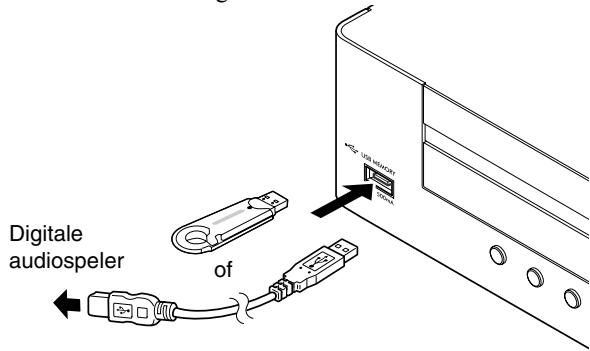

Afspelen van een USB-opslagapparatuur 9

Discs/bestanden afspelen 10

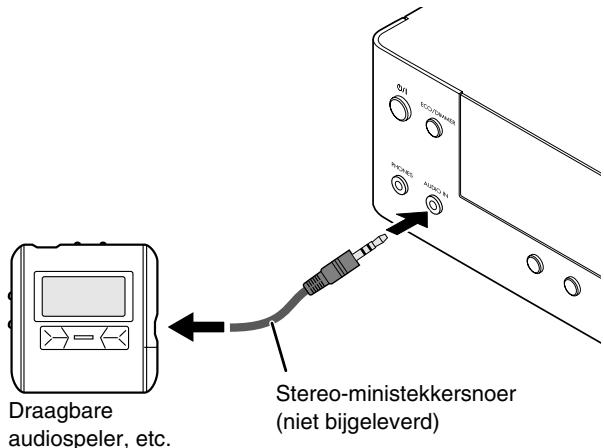

Weergave van andere apparatuur.... 10

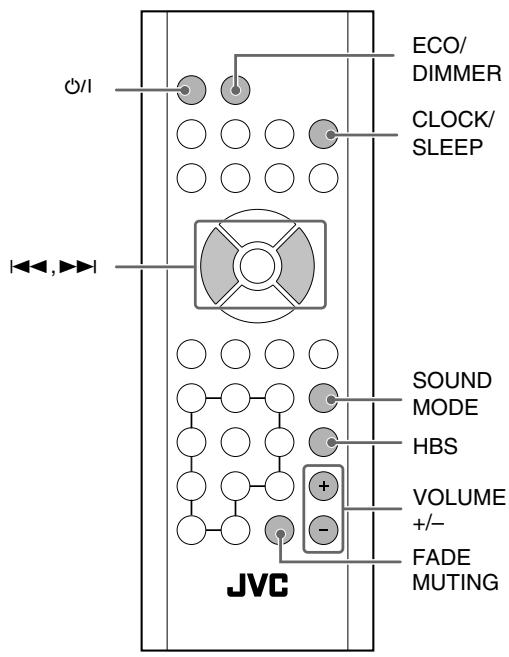

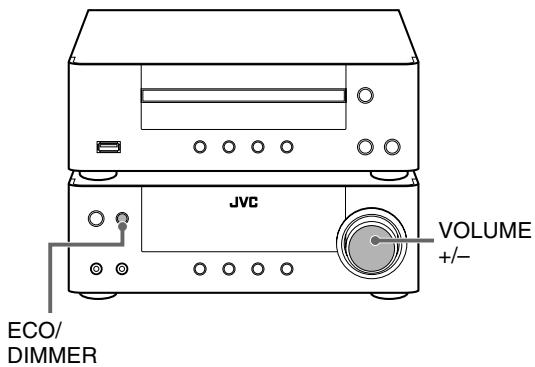

Dagelijkse bediening—Instellen van het geluid & overige ....11

Instellen van het volume 11

Instellen van het geluid 11

Instellen van de klok 12

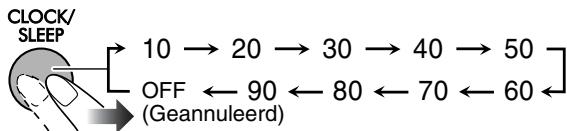

Automatisch uitschakelen van de stroom— Inslaaptimer ....12

Veranderen van de displayhelderheid 12

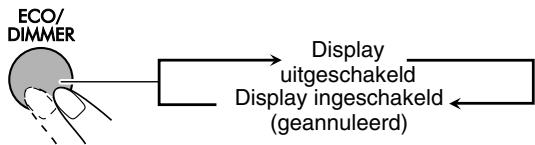

Instellen van de ECO (ecology) functie .... 12

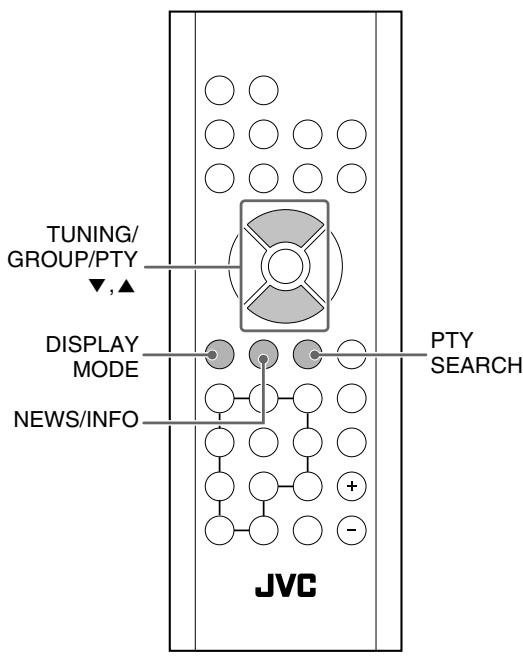

Geavanceerde bediening voor de radio ......13

Ontvangst van FM-zenders met Radio Data Systeem ..... 13

Opzoeken van een programma met PTY-codes 13

Tijdelijk automatisch overschakelen naar een programma van uw keuze .... 14

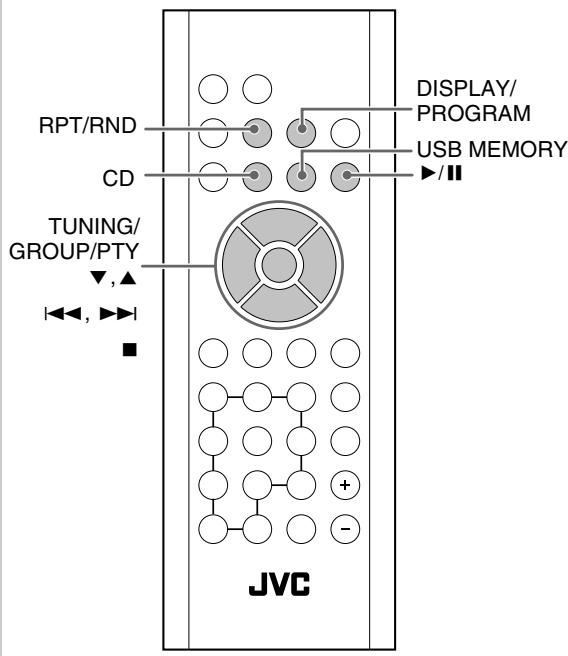

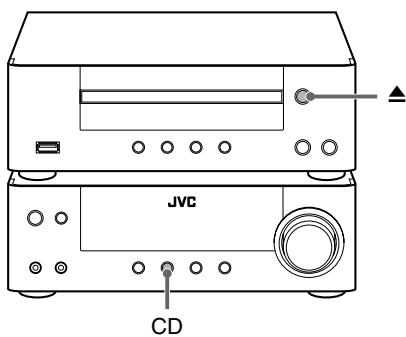

Geavanceerde bediening voor disc/USB-opslagapparatuur ....15

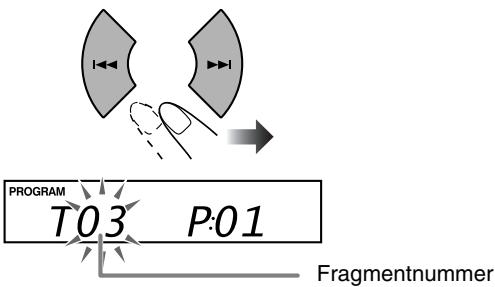

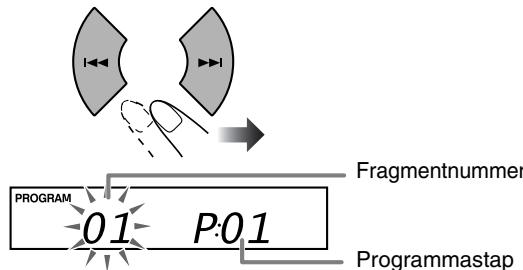

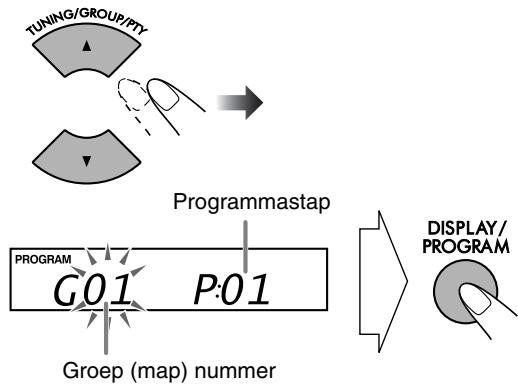

Programmeren van de weergavevolgorde— Geprogrammeerde weergave .... 15

Afspelen in een willekeurige volgorde— Willekeurige weergave ....17

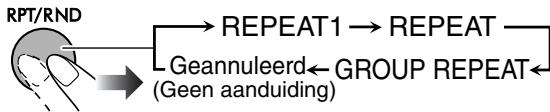

Herhaald afspelen—Herhaalde weergave ....17

Voorkomen van uitwerpen van een disc—Kinderslot ..... 17

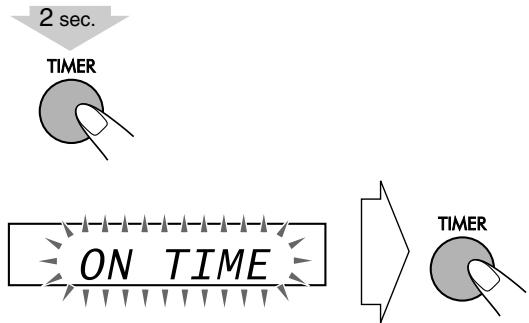

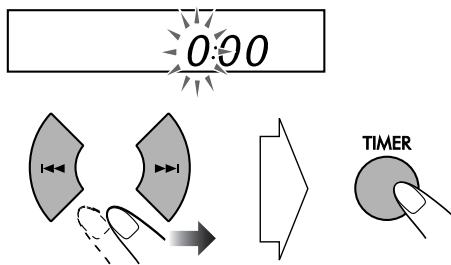

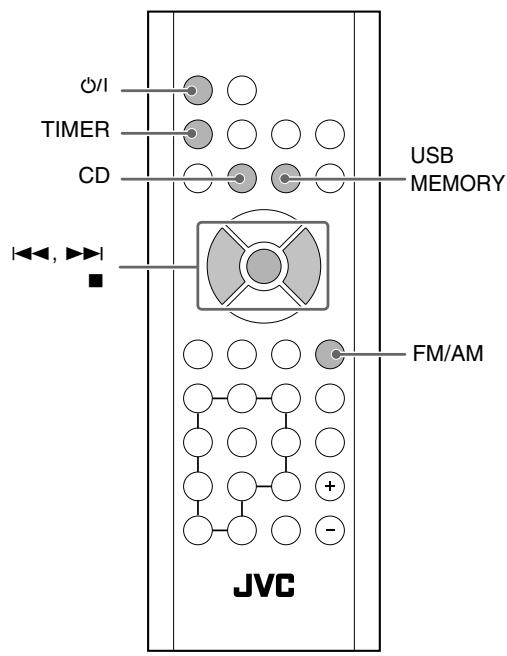

Gebruik van de dagelijkse timer ....18

Instellen van de dagelijkse timer 18

Extra informatie ....20

Wat meer uitleg over dit systeem 20

Oplossen van problemen ....21

Onderhoud 22

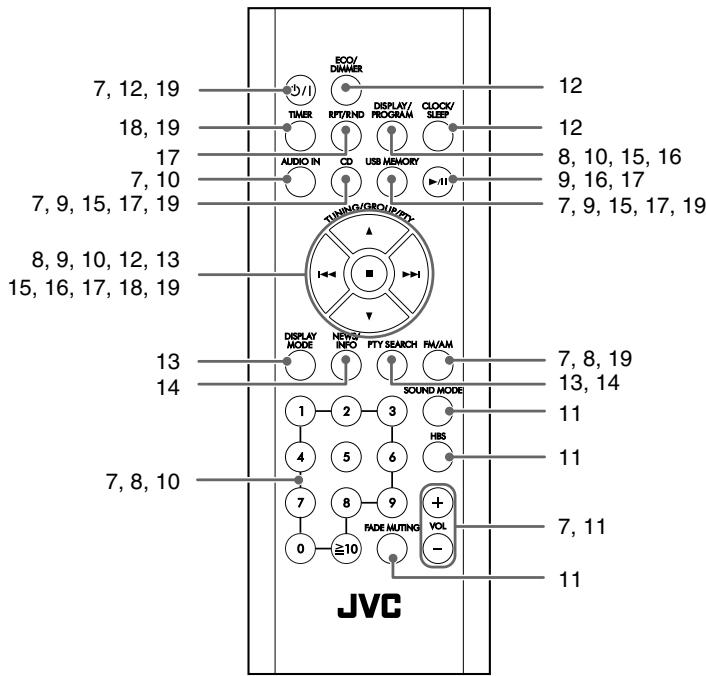

Toetsen en regelaars 24

Starten

Stap 1: Pak het systeem uit en controleer de accessoires.

Stap 2: Plaats batterijen in de afstandsbediening.

Stap 3: Verbind de bedieningskabel. Sluit vervolgens de antennes en luidsprekers aan. (Zie bladzijden 4 en 5.)

Steek als laatste de stekker in een stopcontact.

U kunt het systeem nu gebruiken.

Stap 1: Uitpakken

Controleer na het uitpakken dat u alle volgende onderdelen heeft. Het tussen haakjes aangegeven cijfer toont het bijgeleverde aantal van de onderdelen.

• FM-antenne (1)
  • AM-ringantenne (1)
• Afstandsbediening (1)

(Bij het verlaten van de fabriek is een CR2025

lithium-knoopbatterij geplaatst.)

Raadpleeg direct de plaats van aankoop indien er iets ontbreekt.

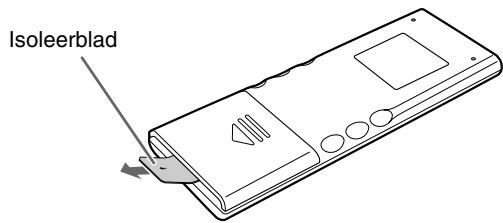

Stap 2: Plaatsen van batterijen in de afstandsbediening

Verwijder het isoleerblad alvorens de afstandsbediening voor het eerst in gebruik te nemen.

Isoleerblad

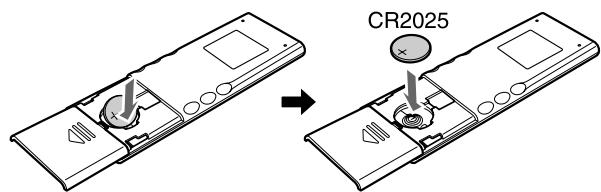

Vervangen van de batterij in de afstandsbediening

Vervang de batterij indien het bereik van de afstandsbediening kleiner wordt.

CR2025

Plaats de batterij met de (+ en −) polen in de juiste richting in de afstandsbediening.

- Wikkel de batterij met isoleerband om alvorens deze weg te gooien of ergens op te slaan.

LET OP

De batterij kan ontploffen indien deze verkeerd is geplaatst. Vervang uitsluitend door een batterij van hetzelfde of gelijkwaardige type.

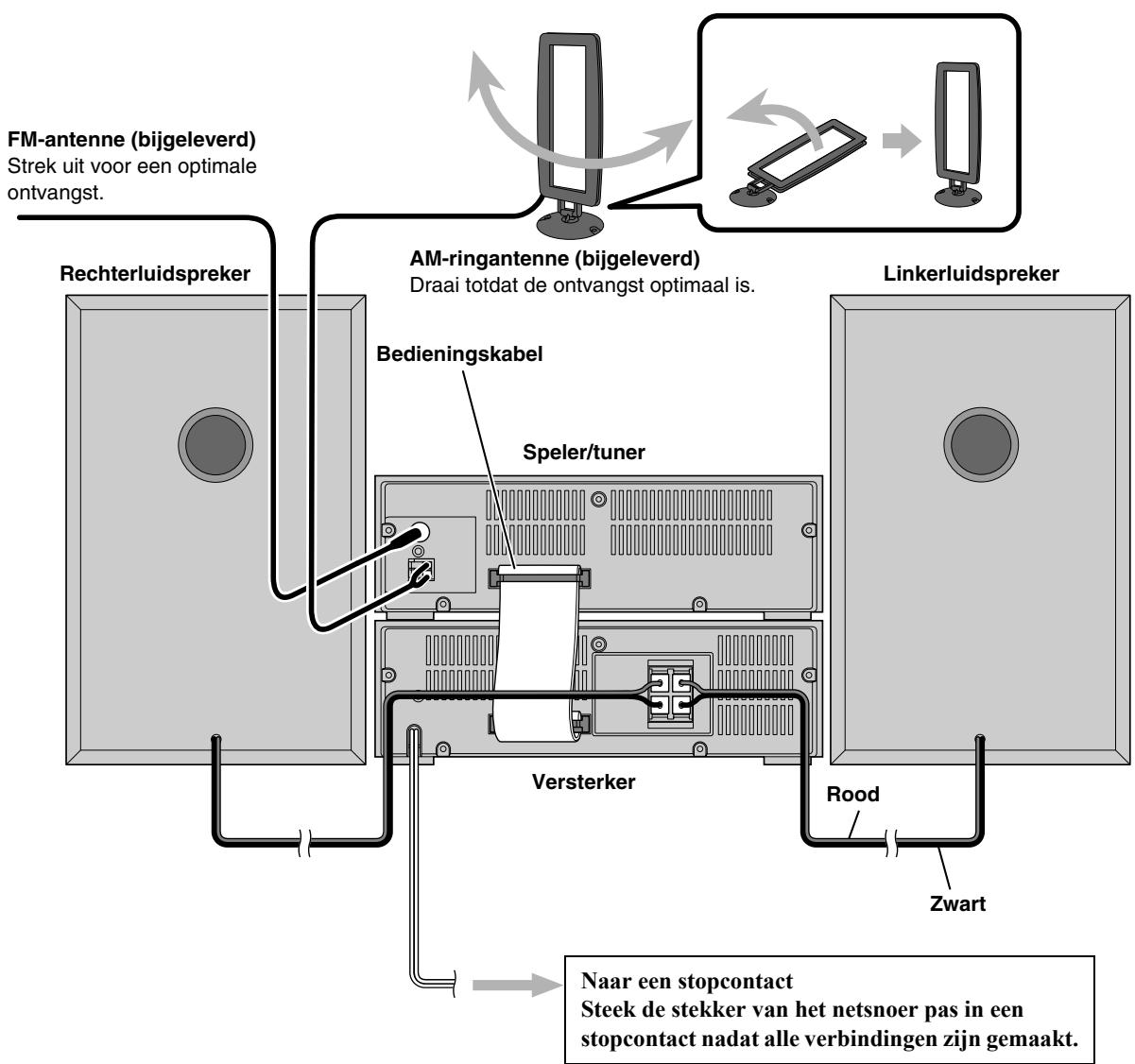

Stap 3: Aansluiten

Indien u gedetailleerde informatie wilt, zie bladzijde 5.

Schakel de stroom van alle componenten uit alvorens verbindingen te maken.


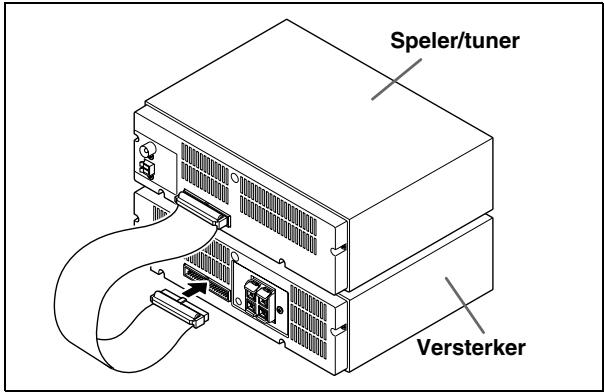

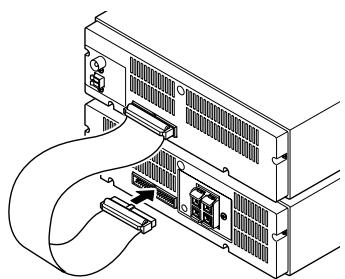

De bedieningskabel is bij het verlaten van de fabriek met de speler/tuner verbonden. Verbind de kabel met de versterker.

Speler/tuner Versterker

• Indien de versterker en speler/tuner niet middels de bedieningskabel zijn verbonden, kunt u het systeem niet bedienen.
• U kunt de speler/tuner naast de versterker plaatsen.

Aansluiten van de AM-ringantenne

Zorg ervoor dat de draad correct is aangesloten.

1. Houd ingedrukt 2. Steek in

3. Laat los

Voor een betere FM/AM-ontvangst

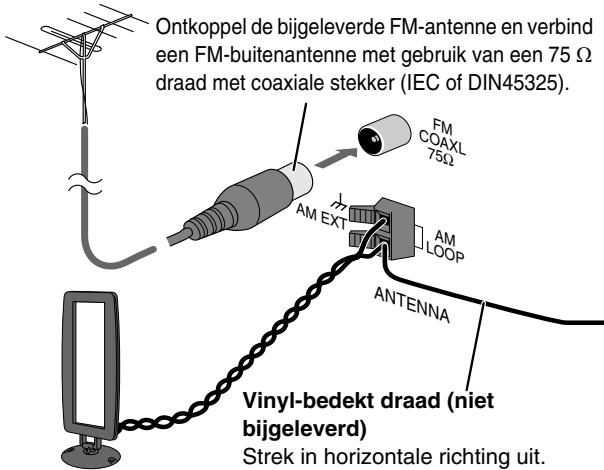

FM-buitenantenne (niet bijgeleverd)

Ontkoppel de bijgeleverde FM-antenne en verbind een FM-buitenantenne met gebruik van een 75 Ω draad met coaxiale stekker (IEC of DIN45325). FM COAXL 75Ω AM EXT AM LOOP ANTENNA Vinyl-bedekt draad (niet bijgeleverd) Strek in horizontale richting uit.

AM-ringantenne
Houd aangesloten.

- Zorg dat de antennegeleiders geen contact maken met andere aansluitingen, snoeren en het netsnoer. Houd de antenne tevens uit de buurt van metalen onderdelen van het systeem, snoeren en het netsnoer. De ontvangst wordt anders mogelijk slechter.

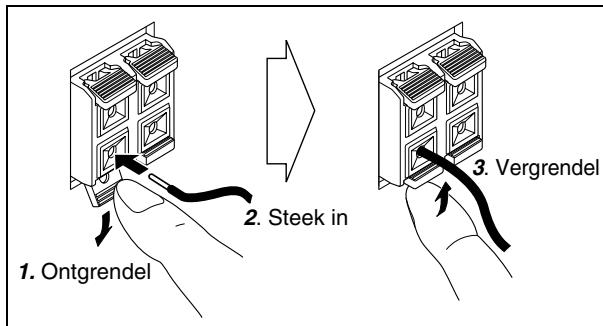

Aansluiten van de luidsprekersnoeren

Controleer dat beide luidsprekers juist en stevig zijn aangesloten.

1. Ontgrendel 2. Steek in 3. Vergrendel

Verbind de luidsprekersnoeren in overeenstemming met de polariteit van de luidsprekeraansluitingen: Het zwarte snoer met (−), en het rode snoer met (+).

• Verbind NIET meer dan één luidspreker met iedere aansluiting.
• Zorg dat de geleiderdraden van de luidsprekersnoeren GEEN contact maken met andere metalen onderdelen van het systeem.

memo

- Indien het draad van de AM-ringantenne of luidsprekersnoeren met vinyl bedekt zijn, moet u het vinyl verwijderen door het te draaien zodat het uiteinde van de antennedraad of luidsprekersnoeren blootligt.

Alvorens het systeem te bedienen

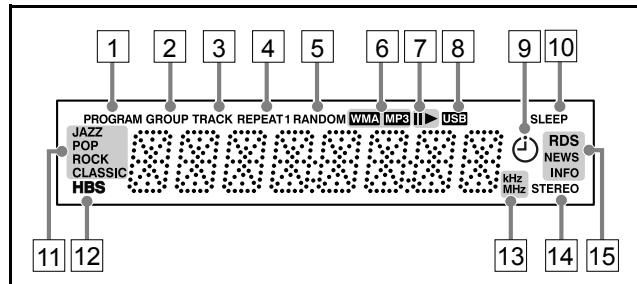

De aanduidingen op het display geven u informatie tijdens bediening van het systeem.

Zorg dat u alvorens het systeem te bedienen weet welke indicator en hoe deze op het display oplicht.

Aanduidingen op het hoofddisplay

Tuner:

FM 87.50MHz Golfband Frequentie

AUDIO IN:

AUDIO IN Bronnaam

DISC:

• Tijdens weergave van een CD:

- Na stopzetting:

USB MEMORY:

Fragmentnummer Verstreken weergavetijd
Totaal aantal fragmenten
Totale weergavetijd
• Tijdens weergave van een MP3:
- Na stopzetting:
Fragmentnummer Verstreken in huidige groep weergavetijd
Totaal aantal groepen
Totaal aantal fragmenten
- Tijdens weergave:
- Na stopzetting:
Fragmentnummer in huidige groep
Verstreken weergavetijd
Totaal aantal groepen
Totaal aantal fragmenten

1 PROGRAM-indicator

- Licht op wanneer een voorkeurzender is gekozen. - Licht op wanneer geprogrammeerde weergave wordt geactiveerd.

2 GROUP-indicator

- Licht op wanneer de weergave van MP3/WMA bestanden op een disc of USB-opslagapparatuur stopt.

3 TRACK-indicator

- Licht op bij weergave van een disc of een USB-opslagapparatuur.

4 REPEAT-functie indicators

- Licht op wanneer de herhaalde weergave wordt geactiveerd.

5 RANDOM-indicator

- Licht op wanneer willekeurige weergave wordt geactiveerd.

6 MP3/WMA-indicators

- Licht op wanneer een MP3/WMA-bestand wordt afgespeeld.

7 Weergave/pauze-indicators

- ▶: Licht op bij weergave van een disc/USB-opslagapparatuur.

- II: Licht op wanneer de weergave van een disc/USB-opslagapparatuur wordt gepauzeerd.

8 USB-indicator

- Licht op wanneer een USB-opslagapparatuur wordt herkend.

9 ⏻ (Timer)-indicator

Licht op wanneer de dagelijkse timer standby is geschakeld; knippert tijdens de werking.

10 SLEEP-indicator

Licht op wanneer de inslaaptimer wordt geactiveerd.

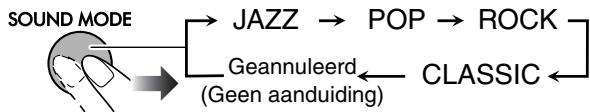

11 Geluidsfunctie-indicators

Licht op wanneer een van de geluidsfuncties wordt geactiveerd.

12 HBS-indicator

Licht op wanneer HBS (Hyper Bass Sound)-functie is geactiveerd.

13 Frequentie indicators

- kHz: Licht op en toont de AM-frequentie.

- MHz: Licht op en toont de FM-frequentie.

14 STEREO-indicator

Licht op wanneer een FM-stereozender met voldoende signaalsterkte is afgestemd.

15 Radio Data System-indicators

- RDS: Licht op wanneer op een FM-zender met Radio Data Systeem-signalen wordt afgestemd.

- NEWS/INFO:

– Licht op en toont het huidige gekozen programmatype voor PTY-standbyontvangst.
–Knippert wanneer automatisch met PTY-standbyontvangst op een programma wordt afgestemd.

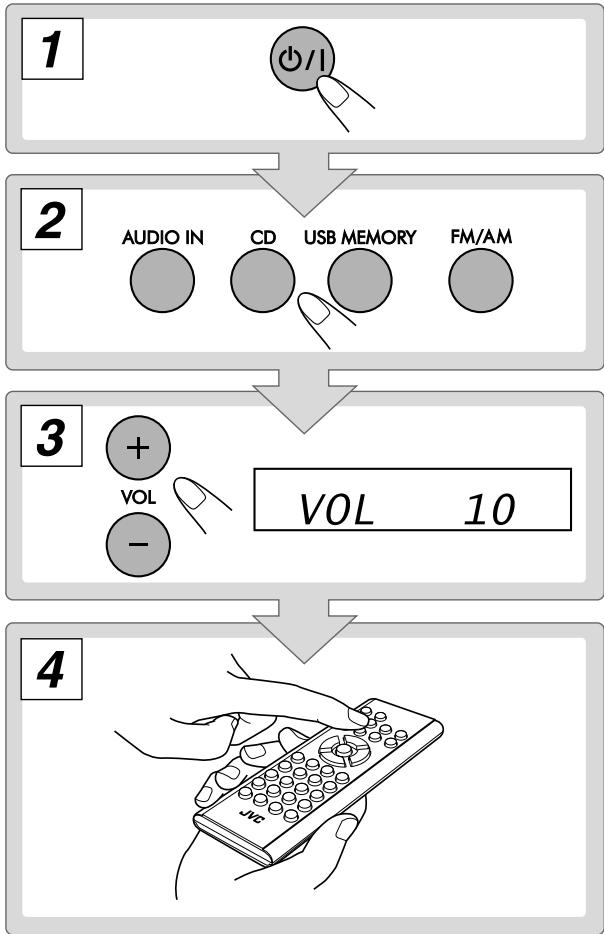

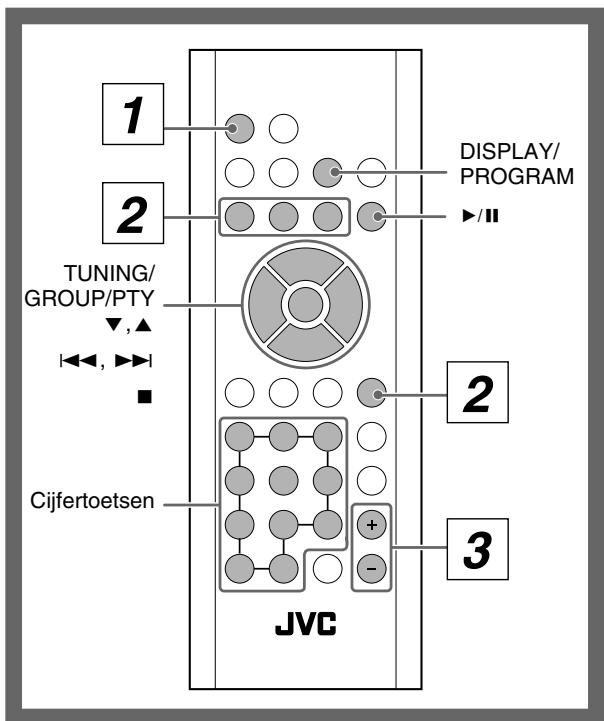

Dagelijkse bediening—Weergave

1 2 TUNING/ GROUP/PTY ▼,▲ ←←, ►►► ■ Cijfertoetsen JVC DISPLAY/ PROGRAM ►/II 2 3

1 Schakel de stroom in.

Het STANDBY lampje op de versterker dooft.

- Het systeem wordt tevens ingeschakeld door een druk op een van de brontoetsen.

2 Kies de bron.

- De weergave start automatisch wanneer u CD of USB MEMORY kiest. (Indien de disc of USB-opslagapparatuur reeds als bron is gekozen, moet u op ▶/Ⅱ drukken om de weergave te starten.) - Indien u AUDIO IN heeft gekozen, moet u de weergave met het externe component starten.

3 Stel het volume in.

4 Bedien de gewenste bron als later uitgelegd.

Uitschakelen (standby) van het systeem

Het STANDBY lampje op de versterker licht op.

- Tijdens standby wordt ook nog een kleine hoeveelheid stroom verbruikt.

Voor privé-luisteren

Verbind een hoofdtelefoon met de PHONES aansluiting op de versterker. Er wordt nu geen geluid meer via de luidsprekers weergegeven. Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

- Er wordt weer geluid via de luidsprekers weergegeven zodra u de hoofdtelefoon ontkoppelt.

Schakel het systeem NIET uit (standby) met het volume zeer hoog ingesteld; een plotseling hard geluid kan namelijk uw gehoor, de luidsprekers en/of hoofdtelefoon beschadigen wanneer u de volgende keer het systeem weer inschakelt of de weergave weer start.

Kiezen van nummers

Voorbeelden:

Voor het kiezen van nummer 5, drukt u op 5. Voor het kiezen van nummer 20, drukt u op ≥10 → 2 → 0 (wanneer “-- --” wordt getoond), of op ≥10 → 0 → 2 → 0 (wanneer “-- -- --” wordt getoond).

Voor het kiezen van nummer 125, drukt u op ≥q 10 1 2 5

Luisteren naar de radio

Kiezen van de golfband (FM of AM)

Afstemmen op een zender

Met FM of AM gekozen...

1 sec. TUNING/GROUP/JPY

Het zenderzoeken start en de frequentie-aanduiding begint op het display te veranderen.

Het zoeken stopt zodra op een zender (frequentie) met voldoende signaalsterkte is afgestemd.

Om het zoeken handmatig te stoppen, drukt u op een van de toetsen.

- De frequentie verandert stap-voor-stap wanneer u herhaaldelijk op de toets drukt.

Indien de ontvangen FM-zender slecht klinkt

De ontvangst wordt verbeterd maar het stereo-effect gaat echter verloren.

Voor het weer herstellen van het stereo-effect, drukt u herhaaldelijk op de toets om FM te kiezen.

Vastleggen van zenders

U kunt 20 FM-zenders en 10 AM-zenders als voorkeurzenders vastleggen.

1 Stem op een vast te leggen zender af.
2 Activeer de functie voor voorkeurnummers.

DISPLAY/PROGRAM

01 657 kHz

- Voltooi de volgende procedure terwijl de aanduiding op het display knippert.

3 Kies een voorkeurnummer voor de zender.

Zie “Kiezen van nummers” op bladzijde 7 voor details aangaande het kiezen van een nummer.

- U kunt tevens de ◀◀◀ of ▶▶▶ toets gebruiken.

4 Leg de zender vast.

DISPLAY/PROGRAM

De PROGRAM-indicator licht op het display op.

Afstemmen op een voorkeurzender

1 Kies een golfband (FM of AM).

2 Kies een nummer van de voorkeurzender.

Zie “Kiezen van nummers” op bladzijde 7 voor details aangaande het kiezen van een nummer.

- U kunt tevens de ◀◀◀ of ▶▶▶ toets gebruiken.

De PROGRAM-indicator licht op het display op.

Afspeelbare media en bestanden

Dit systeem kan de volgende disc- en bestandstypen weergeven.

• Audio-CD
• MP3/WMA-bestanden op een CD-R, CD-RW of USB-opslagapparatuur

Audio-CD	CD-R	CD-RW

• Dit systeem speelt bepaalde bestanden mogelijk niet af, ook al is het formaat als hierboven aangegeven.

• In deze gebruiksaanwijzing worden “bestand” en “fragment” afwisselend voor bediening van MP3 en WMA gebruikt.

• Voorzorgen voor weergave van DualDisc De niet-DVD kant van een “DualDisc” voldoet niet aan de “Compact Disc Digital Audio” standaard. Het gebruik van de niet-dvd kant van een “DualDisc” met dit toestel wordt afgeraden.

• Microsoft en Windows Media zijn geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Afspelen van een disc

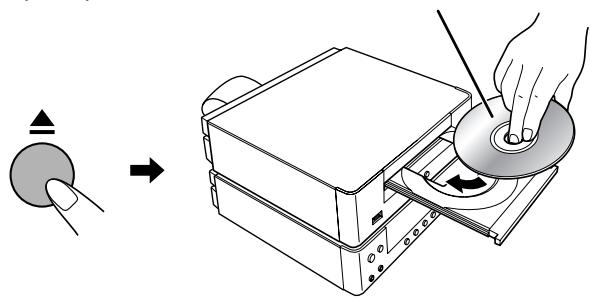

Plaatsen van een disc

- U kunt een disc plaatsen tijdens weergave van een andere bron.

Op de speler/tuner:

Labelkant

Afspelen van een disc

Starten:	Pauzeren:	Stoppen:
Druk op ▶/II indien de disc reeds als bron is gekozen.	Druk nogmaals om weer te starten.

Afspelen van een USB-opslagapparatuur

U kunt USB-opslagapparatuur met dit systeem verbinden, bijvoorbeeld USB flash-geheugen, een digitale audiospeler, (DAP).

BELANGRIJK

• U kunt geen computer met de USB MEMORY aansluiting van dit systeem verbinden.
• Indien u een verbinding met een USB-kabel maakt, moet u een USB 2.0-kabel die korter dan 1 meter is gebruiken.
• Stel het volume altijd in de laagste stand alvorens USB-opslagapparatuur aan te sluiten of tte ontkoppelen.

Aansluiten van USB-opslagapparatuur

Zie tevens de handleiding van de USB-opslagapparatuur voor het aansluiten en gebruik.

Digitale audiospeler of USB FLASH USB

- Controleer dat de weergave is gestopt alvorens USB-opslagapparatuur te ontkoppelen.

Weergave van bestanden op USB-opslagapparatuur

Starten:	Pauzeren:	Stoppen:
USB MEMORY
Druk op ▶/II indien de USB-opslagapparatuur reeds als bron is gekozen.	Druk nogmaals om weer te starten.

- De USB-indicator op het display licht op wanneer USB MEMORY is gekozen.

Discs/bestanden afspelen

Kiezen van een fragment/groep

Kiezen van een fragment:

Kiezen van volgende fragmenten.

Kiezen van voorgaande fragmenten.

Kiezen van een groep (alleen voor MP3/WMA):

TUNING/GROUP/PTY Kiezen Kiezen

Kiezen van volgende groepen.

Kiezen van voorgaande groepen.

Opzoeken van een bepaald gedeelte

Houd tijdens weergave van een disc ingedrukt totdat het gewenste gedeelte is bereikt.

Snel-voorwaarts van fragment.

Snel-achterwaarts van fragment.

Direct opzoeken van een fragment en starten van de weergave

Zie “Kiezen van nummers” op bladzijde 7 voor details aangaande het kiezen van een nummer.

memo

- Bij weergave van een MP3/WMA-bestand kunt u uitsluitend fragmenten van de huidige groep kiezen.

Tonen van ID3/WMA-tag informatie

Tijdens weergave van MP3/WMA...

ID3/WMA-tag informatie wordt op het display getoond.

Weergave van andere apparatuur

Verbinden van andere apparatuur

Met gebruik van een stereo-ministekkersnoer (niet bijgeleverd) kunt u andere apparatuur met analoge audio-uitgangsaansluitingen verbinden, bijvoorbeeld een draagbare audiospeler.

Draagbare audiospeler, etc. Stereo-ministekkersnoer (niet bijgeleverd)

BELANGRIJK

- Stel het volume altijd in de “VOL MIN” stand alvorens andere apparatuur aan te sluiten of te ontkoppelen.

Kiezen van AUDIO IN

AUDIO IN

Start de weergave van de aangesloten apparatuur.

Dagelijkse bediening—Instellen van het geluid & overige

Afstandsbediening

ECO/ DIMMER CLOCK/ SLEEP SOUND MODE HBS VOLUME +/- FADE MUTING JVC

Speler/tuner Versterker

JVC VOLUME +/- ECO/ DIMMER

Instellen van het volume

U kunt het volume instellen van niveau 0 (“VOL MIN”) tot niveau 31 (“VOL MAX”).

Snel dempen van het geluid

FADE MUTING

Voor het weer herstellen van het geluid, drukt u nogmaals of stelt u het volumeniveau in.

Instellen van het geluid

Versterken van de lage tonen—HBS

Met Hyper-Bass Sound wordt het geluid met krachtige lage tonen weergegeven.

Kiezen van de geluidsfuncties

U kunt een van de vier SEA (Sound Effect Amplifier)-functies kiezen.

JAZZ	De lage frequenties worden voor jazzmuziek versterkt.
POP	Geschikt voor zang.
ROCK	De lage en hoge frequenties worden versterkt. (basisinstelling)
CLASSIC	Geschikt voor klassieke muziek.
Geen aanduiding	Er wordt geen geluidseffect toegepast.

Instellen van de klok

Stel de klok in alvorens de dagelijkse timer te gebruiken (zie bladzijde 18).

- U kunt de klok uitsluitend instellen terwijl het systeem is uitgeschakeld (standby geschakeld).

1 Schakel het systeem uit (standby).

2 Activeer de functie voor het instellen van de klok.

2 sec.

CLOCK/ SLEEP

0:00

3 Stel het uur in.

De ingebouwde klok start.

Controleren van de huidige tijd wanneer het systeem is ingeschakeld

CT 10:17

De tijd wordt een paar seconden getoond.

Indien er een stroomonderbreking is

De instellingen van de klok gaan verloren en “0:00” knippert. U moet de klok opnieuw instellen.

Automatisch uitschakelen van de stroom— Inslaaptimer Remote ONLY

1 Activeer de inslaaptimerfunctie.

2 sec.

CLOCK/ SLEEP

2 Voer de uitschakeltijd in (in minuten).

CLOCK/ SLEEP 10 → 20 → 30 → 40 → 50 OFF ← 90 ← 80 ← 70 ← 60 (Geannuleerd)

Controleren van de resterende tijd tot de uitschakeltijd

2 sec.

CLOCK/ SLEEP

- U kunt de uitschakeltijd veranderen door herhaaldelijk op de toets te drukken.

Veranderen van de displayhelderheid

U kunt het display met twee niveau's dimmen. Met het systeem ingeschakeld...

- De dimmer werkt tevens wanneer het systeem is uitgeschakeld (standby).

Instellen van de ECO (ecology) functie

Met de ECO-functie geactiveerd, wordt het display ter energiebesparing uitgeschakeld wanneer het systeem standby is geschakeld.

Wanneer het systeem standby is geschakeld...

Geavanceerde bediening voor de radio

Afstandsbediening

TUNING/ GROUP/PTY ▼,▲ DISPLAY MODE NEWS/INFO PTY SEARCH JVC

Ontvangst van FM-zenders met

Radio Data Systeem

Radio Data Systeem kunnen FM-zenders samen met de normale programmasignalen extra signalen verzenden.

- De RDS indicator licht op wanneer het systeem op een FM zender heeft afgestemd die Radio Data Systeem service levert.

Met dit systeem kunt u de volgende soorten Radio Data Systeem-signalen ontvangen.

PS (Programma Service)	Toont de algemeen bekende zendernamen.
PTY (Programma Type)	Toont het soort programma dat wordt uitgezonden.
RT (RadioTekst)	Toont tekstmededelingen die door de zender worden uitgezonden.
Enhanced Other Networks	Levert informatie over de soorten programma’s die door Radio Data Systeem-zenders van verschillende netwerken worden uitgezonden.

Tonen van Radio Data Systeem-informatie

Tijdens het luisteren naar de FM-zender...

PS	De zendernaam wordt getoond. “NO PS” verschijnt indien er geen signaal wordt ontvangen.
PTY	Het type van het ontvangen programma wordt getoond. “NO PTY” verschijnt indien er geen signaal wordt ontvangen.
RT	De door de zender uitgezonden tekstmededelingen worden getoond. “NO RT” verschijnt indien er geen signaal wordt ontvangen.

Opzoeken van een programma

met PTY-codes

U kunt een bepaald soort programma van de voorkeurzenders gemakkelijk opzoeken (zie bladzijde 8) door de PTY-code te specificeren.

Opzoeken van een programma met gebruik van de PTY-codes

1 Tijdens het luisteren naar de FM-zender... PTY SEARCH

2 Kies een PTY-code.

TUNING/GROUP/PTY

NEWS

MHz

Zie extra informatie over PTY-codes (zie bladzijde 21).

3 Start het zoeken.

PTY SEARCH

SEARCH

MHz

Het systeem zoekt de 20 vastgelegde FM-zenders af, stopt wanneer het gekozen programma is gevonden en stemt op die zender af.

• “NO FOUND” verschijnt afwisselend op de display indien er geen programma werd gevonden.
• Druk op PTY SEARCH om het zoeken te stoppen.

Verder zoeken nadat is gestopt bij een ongewenste zender

Druk nogmaals op PTY SEARCH wanneer de aanduidingen op het display knipperen.

Tijdelijk automatisch overschakelen naar een programma van uw keuze Remote ONLY

Met de Enhanced Other Networks functie kan met het systeem tijdelijk naar een vastgelegde FM-zender worden overgeschakeld die een gewenst programma uitzendt (NEWS of INFO).

- Deze functie werkt tijdens het luisteren naar de FM-zender die de vereiste signalen uitstuurt.

Tijdens het luisteren naar de FM-zender...

NEWS	Nieuws.
INFO	Programma dat advies over diverse onderwerpen levert.

Werking van de Enhanced Other Networks functie:

GEVAL 1

Indien een zender niet het door u gekozen programma uitzendt

Het systeem blijft op de huidige zender afgestemd.

Indien een zender een door u gekozen programma start uit te zenden, schakelt het systeem automatisch naar die zender over.

De indicator van de NEWS/INFO begint te knipperen.

Na het programma schakelt het systeem terug naar de zender die hiervoor werd ontvangen, maar de functie blijft echter geactiveerd (de indicator stopt te knipperen en licht continu op).

GEVAL 2

Indien de zender waarop is afgestemd het door u gekozen programma uitzendt

De indicator van de NEWS/INFO begint te knipperen.

Na het programma stopt de indicator te knipperen (de functie blijft geactiveerd).

Geavanceerde bediening voor disc/USB-opslagapparatuur

Afstandsbediening

RPT/RND CD TUNING/ GROUP/PTY ▼,▲ ←←, ►►► ■ DISPLAY/ PROGRAM USB MEMORY ►/II JVC

Speler/tuner Versterker

JVC CD

Programmeren van de weergavevolgorde— Geprogrammeerde weergave Remote ONLY

U kunt de volgorde bepalen voor het afspelen van fragmenten (maximaal 32) voordat u de weergave start.

- U kunt geprogrammeerde fragmenten herhalen door op REPEAT te drukken.

1 Kies een bron en stop vervolgens de weergave.

2 Activeer geprogrammeerde weergave alvorens de weergave te starten.

3 Kies de gewenste fragmenten voor geprogrammeerde weergave.

Voor audio CD:

Kies een fragment.

Voor MP3/WMA:

(1) Kies een groep.

(2) Kies een fragment.

4 Bevestig de keuze.

DISPLAY/PROGRAM

De volgende programmastap wordt getoond.

PROGRAM G00 P:02 Groep (map) nummer

5 Herhaal stappen 3 en 4 voor het programmeren van andere fragmenten.

6 Start de weergave.

De door u gekozen fragmenten worden nu in de geprogrammeerde volgorde afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.	.

• U kunt tijdens geprogrammeerde weergave geen fragment met de cijfertoetsen kiezen.

Controleren van het programma

Terwijl de PROGRAM indicator op het display is opgelicht en de weergave is gestopt...

Veranderen van het programma

Terwijl de PROGRAM indicator op het display is opgelicht en de weergave is gestopt...

Bewerken:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat de te veranderen programmastap op het display wordt getoond.
2 Voer stappen 3 en 4 op bladzijden 15 en 16 uit.

Toevoegen van stappen aan het programma:

1 Druk herhaaldelijk op DISPLAY/PROGRAM totdat "00" wordt getoond.
2 Voer stappen 3 en 4 op bladzijden 15 en 16 uit.

Wissen van het hele programma:

De PROGRAM-indicator dooft.

Het programma wordt tevens in de volgende gevallen gewist:

• Wanneer u de CD-lade opent met disc als bron gekozen.
• Wanneer u de USB-opslagapparatuur ontkoppelt terwijl USB-opslagapparatuur als bron is gekozen.
• Wanneer u de willekeurige weergave start.
• Wanneer u van bron verandert.
• Wanneer u het systeem uitschakelt.

Afspelen in een willekeurige volgorde—

Willekeurige weergave

U kunt alle fragmenten in een willekeurige volgorde afspelen.

1 Kies een bron en stop vervolgens de weergave.

De weergave start nu in een willekeurige volgorde.

De willekeurige weergave stopt nadat alle fragmenten zijn afgespeeld.

Verspringen van fragment:	Pauzeren:	Stoppen:
	Druk nogmaals om weer te starten.

- U kunt tijdens willekeurige weergave geen fragment met de cijfertoetsen kiezen.

Uitschakelen van willekeurige weergave

RPT/RND

- U kunt de willekeurige weergave tevens stoppen door een druk op ■.

Herhaald afspelen—Herhaalde

weergave

U kunt fragmenten herhaald afspelen.

Tijdens weergave...

Voor audio CD:

Voor MP3/WMA:

REPEAT1	Herhalen van het huidige fragment.
REPEAT	Herhalen van alle fragmenten (of het programma tijdens geprogrammeerde weergave).
GROUP REPEAT	Herhalen van alle fragmenten van de huidige groep.

Voorkomen van uitwerpen van een

disc—Kinderslot

U kunt de disclade vergrendelen zodat de geplaatste disc niet kan worden uitgeworpen.

- Deze functie is bruikbaar wanneer het systeem is ingeschakeld.

Terwijl de disclade is gesloten...

Op de speler/tuner en versterker

5 sec. 5 sec. en CD (Tegelijkertijd)

“DISC LOCKED” verschijnt op het display.

Voor het annuleren van de vergrendeling, herhaalt u dezelfde procedure.

“DISC UNLOCKED” verschijnt op het display.

Gebruik van de dagelijkse timer

Afstandsbediening

I/O TIMER CD USB MEMORY FM/AM JVC

Instellen van de dagelijkse timer

U kunt de dagelijkse timer bijvoorbeeld als wekker met muziek gebruiken.

• Stel de klok in alvorens de dagelijkse timer in te stellen. (Zie bladzijde 12.)
• Voltooi de procedure terwijl de aanduiding op het display knippert.
• Druk zo vaak als nodig is op ■ om het instellen van de timer te annuleren.

1 Activeer de ingestelde dagelijkse timer.


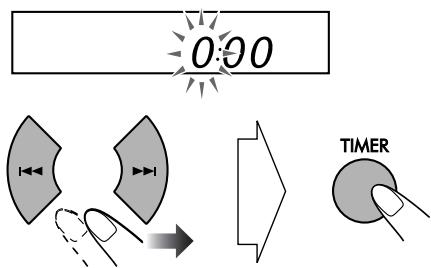

2 Stel de starttijd in.

(1) Stel het uur in.

0:00 TIMER

(2) Stel de minuten op dezelfde wijze als het uur in.

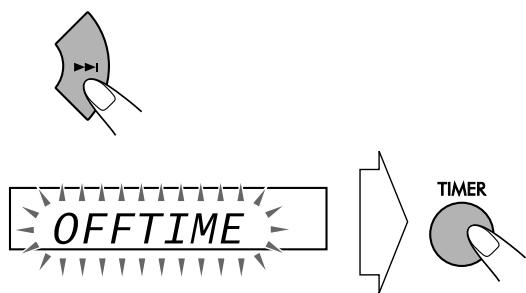

3 Stel de stoptijd in.

(1) Ga verder naar het instellen van de stoptijd.

OFFTIME TIMER

(2) Stel het uur in.

0:00 TIMER

(3) Stel de minuten op dezelfde wijze als het uur in.

U kunt niet dezelfde tijd voor de in- en uitschakeltijd instellen.

4 Kies de weergavebron.

(1) Ga verder naar het instellen van de weergavebron.

SOURCE TIMER

(2) Kies de weergavebron: "DISC", "USB" of "TUNER".

Als u "TUNER" kiest

-1 Druk op ◀◀◀/▶▶| om “AM PRE” of “FM PRE” te kiezen en druk vervolgens op TIMER.
-2 Druk op ◀◀◀/▶▶| om het voorkeurnummer te kiezen en druk vervolgens op TIMER.

5 Activeer de dagelijkse timer.

TIMER

FM 87.50 ^① MHz

De ⏻ (Timer) indicator op het display en het TIMER lampje op de versterker lichten op.

6 Schakel het systeem uit.

Annuleren van de dagelijkse timer

Wanneer het systeem wordt ingeschakeld...

TIMER

De ⏻ (Timer) indicator op het display en het TIMER lampje op de versterker doven.

memo

- Wanneer zowel de dagelijkse timer als inslaaptimer zijn geactiveerd, wordt het systeem uitgeschakeld wanneer de vroegste stoptijd wordt bereikt.

Werking van de dagelijkse timer

De ⊙ (Timer) indicator op het display en het TIMER lampje op de versterker lichten rood op zodra de dagelijkse timer is ingesteld. De dagelijkse timer wordt iedere dag op dezelfde tijd geactiveerd, totdat u de timer handmatig annuleert.

Zodra de starttijd wordt bereikt

Het systeem wordt ingeschakeld en er wordt op de gespecificeerde zender afgestemd of de weergave van de gekozen bron start.

• Het volume wordt geleidelijk verhoogd tot het laatst ingestelde niveau. (Maximaal tot Vol.16)
• Tijdens de werking van de dagelijkse timer, knippert de ⏻ (Timer) indicator op het display.
• U kunt de bron veranderen of het volume instellen nadat de weergave door de dagelijkse timer werd gestart zonder de dagelijkse timer zelf te annuleren.

Zodra de stoptijd wordt bereikt

Het systeem stopt de weergave en schakelt uit (standby).

- De instellingen voor de dagelijkse timer blijven in het geheugen bewaard totdat u deze verandert.

Wat meer uitleg over dit systeem

Dagelijkse bediening—Weergave(zie bladzijden 7 t/m 10)

Luisteren naar de radio:

• Door een nieuwe zender onder een reeds bezet voorkeurnummer vast te leggen, wordt de hiervoor onder dat nummer voorkeurzender gewist.
• De vastgelegde voorkeurzenders worden na een paar dagen gewist wanneer u de stekker uit het stopcontact heeft getrokken of de stroom wordt onderbroken. U moet in dat geval de zenders opnieuw vastleggen.

Afspeelbare media en bestanden:

• U kunt geen “packet write” discs met dit systeem afspelen.
  • Voor MP3/WMA-weergave...

• MP3/WMA-discs hebben een langere afleestijd dan normale CD's. (De vereiste tijd is afhankelijk van hoe complex de groepen/bestanden zijn opgenomen.)

• Bepaalde MP3/WMA-bestanden kunnen niet worden afgespeeld en worden dan overgeslagen. Dit komt door de opnamemethode en bepaalde voorwaarden.
• Gebruik ISO 9660 Level 1 of Level 2 als discformaat indien u zelf een MP3/WMA-disc opneemt.
• Dit systeem is geschikt voor weergave van MP3/WMA-bestanden met de <.mp3/.wma> extensiecode (ongeacht hoofdletters/kleine letters).
• Bepaalde tekens of symbolen verschijnen niet juist op het display.

Er kunnen maximaal 32 tekens (zonder de extensiecode) voor bestandsnamen en 30 tekens voor ID3-tags op de display worden weergegeven.

• Neem ieder MP3/WMA-bestand bij voorkeur met een bemonsteringswaarde van 44,1 kHz en een bitwaarde van 128 kbps op.
• Dit systeem kan in totaal 999 fragmenten en 500 groepen herkennen. Fragmenten en groepen die het maximale aantal overschrijden, kunnen niet worden herkend.
• Mappen die geen MP3/WMA-fragmenten hebben worden genegeerd.
• De weergavevolgorde van MP3/WMA-fragmenten is mogelijk verschillend dan de door u opgenomen volgorde. Mappen die geen MP3/WMA-fragmenten hebben worden genegeerd.

- Voor weergave van bestanden van de USB-opslagapparatuur...

• U kunt geen data van dit systeem naar de USB-opslagapparatuur sturen.
• Verbind tegelijkertijd slechts één USB-opslagapparaat direct met dit systeem. Gebruik geen USB-spoel.
  – Gecodeerde of met een speciale methode geschreven fragmenten kunnen niet met dit systeem worden afgespeeld.
• De batterij van de USB-opslagapparatuur wordt opgeladen wanneer het systeem is ingeschakeld.
• Het systeem herkent geen USB-opslagapparatuur met een hoger vermogen dan 5 V/500 mA.
• Dit systeem is compatibel met USB 2.0 Full-Speed.
• U kunt geen groter bestand dan 2 GB afspelen.
• Tijdens weergave van een bestand met een hoge overdrachtswaarde, valt het geluid mogelijk af en toe tijdens weergave weg.
• Bepaalde USB-opslagapparaten worden mogelijk niet herkend of werken onjuist.
• Het compatibele formaat is FAT16/FAT32.
• JVC is niet aansprakelijk voor het verlies van data in de USB-opslagapparatuur tijdens of door het gebruik van dit systeem.

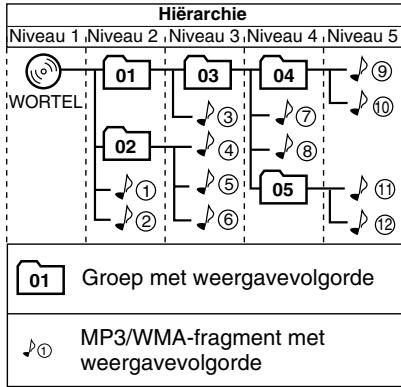

Configuratie van MP3/WMA-groepen en fragmenten

Dit systeem speelt MP3/WMA-fragmenten als volgt af. De afspeelvolgorde in de afbeelding is voor MP3/WMA-fragmenten op een disc.

- MP3/WMA fragmenten van USB-opslagapparatuur worden mogelijk anders weergegeven.

Weergave van andere apparatuur

- Indien de audio-uitgang van de andere apparatuur niet voor een stereo-ministekker geschikt is, moet u een stekkeradapter kopen zodat de stereo-ministekker met de audio-uitgang kan worden verbonden. Zie tevens de bij de andere apparatuur geleverde gebruiksaanwijzingen.

Dagelijkse bediening—Instellen van geluid & overige (zie bladzijden 11 en 12)

Instellen van het volume:

- Verlaag beslist het volume alvorens een hoofdtelefoon aan te sluiten of op te zetten.

Instellen van het geluid:

- Deze functie heeft tevens effect op het geluid van de hoofdtelefoon.

Instellen van de klok:

• “0:00” knippert op het display totdat u de klok instelt.
• De klok loopt mogelijk 1 of 2 minuten per maand achter of voor. U moet in dat geval de klok opnieuw instellen.

Geavanceerde bediening voor de radio (zie bladzijden 13 en 14)

Beschrijving van de PTY-codes

NEWS: Nieuws

AFFAIRS: Actualiteitenrubrieken over het nieuws of onderwerpen

INFO: Programma's over medische diensten, weerberichten enz.

SPORT: Sportevenementen

SCIENCE: Programma's over natuurwetenschappen en technologie

VARIED: Overige programma's, zoals cabaret en ceremonieën

POP M: Popmuziek

ROCK M: Rockmuziek

EASY M: Algemene muziek, wat doorgaans “easy listening” wordt genoemd)

LIGHT M: Lichte muziek

CLASSICS: Klassieke muziek

OTHER M: Overige muziek

WEATHER: Weerinformatie

FINANCE: Rapportages over commercie, handel, aandelenmarkten enz.

CHILDREN: Amusement voor kinderen

SOCIAL: Programma's over sociale activiteiten

RELIGION: Programma's over alle aspecten van het geloof of van de aard van het bestaan of ethiek

PHONE IN: Programma's waarin mensen via de telefoon of in een publieke vorm hun mening kunnen geven

TRAVEL: Programma's over reizen, rondreizen, en reisideeën en mogelijkheden

LEISURE: Programma's over vrije-tijdsbesteding, zoals tuinieren, koken, vissen enz.

JAZZ: Jazzmuziek

COUNTRY: Countrymuziek

NATION M: Hedendaagse populaire muziek uit andere streken, in de taal van die streek

OLDIES: Klassieke popmuziek

FOLK M: Folkmuziek

DOCUMENT: Programma's over feiten, die in een onderzoekende stijl worden gepresenteerd

TEST: Uitzendingen voor het testen van nooduitzendingen en waarschuwingen

ALARM: Mededelingen in geval van rampen en noodgevallen

NONE: Geen programmatype, ongedefinieerd programma of moeilijk in andere categorieën plaatsbaar

Geavanceerde bediening voor disc/USB-opslagapparatuur (zie bladzijden

15 t/m 17)

Programmeren van de weergavevolgorde—

Geprogrammeerde weergave:

- “PROGFULL” verschijnt op het display indien u probeert het 33ste fragment te programmeren.

Gebruik van de dagelijkse timer (zie bladzijden 18 en 19)

- De timer wordt geannuleerd wanneer u de stekker uit het stopcontact trekt of de stroom wordt onderbroken. U moet in dat geval eerst de klok en dan de timer opnieuw instellen.

Oplossen van problemen

Controleer de volgende lijst alvorens voor reparatie op te bellen indien u een probleem met uw systeem heeft.

Algemeen:

Systeem kan niet worden ingeschakeld.

⇒ De bedieningskabel is niet goed verbonden.(zie bladzijde 5)

Instellingen of keuzes worden plotseling geannuleerd voordat u klaar bent.

⇒ Er is een tijdslimiet. Herhaal de procedure.

Bedieningen worden genegeerd.

⇒ De ingebouwde microprocessor functioneert mogelijk onjuist door externe elektrische interferentie. Trek de stekker uit het stopcontact en steek weer in het stopcontact.

Systeem kan niet met de afstandsbediening worden bediend.

⇒ Er is mogelijk een obstakel tussen de afstandsbediening en de afstandsbedieningssensor op het systeem.
Richt naar de afstandsbedieningssensor op het voorpaneel.
Houd dichter bij het systeem.
⇒ De batterijen zijn leeg.

Er komt geen geluid uit de luidsprekers.

⇒ De luidsprekerverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 5).
Hoofdtelefoon is aangesloten (zie bladzijde 7).

Bediening voor de radio:

Uitzendingen zijn door ruis slecht te horen

⇒ De antenneverbindingen zijn ontkoppeld of verkeerd gemaakt (zie bladzijde 5).
⇒ De AM-ringantenne is te dicht bij het systeem geplaatst.
⇒ De FM-antenne is niet goed uitgestrekt of geplaatst.

Bediening voor weergave van een disc/USB-opslagapparatuur:

Disc wordt niet afgespeeld.

⇒ De disc is verkeerd om geplaatst. Plaats de disc met het label boven.

ID3 Tag van een MP3-bestand kan niet worden getoond.

⇒ Er zijn twee soorten ID3 Tags—Versie 1 en Versie 2. Dit systeem kan uitsluitend ID3 Tag Versie 1 tonen.

Groepen en fragmenten worden niet als verwacht afgespeeld.

⇒ De weergavevolgorde werd bepaald tijdens opname van de groepen en fragmenten. De volgorde is mogelijk afhankelijk van de gebruikte opnamemethode.

Geluid van disc wordt onderbroken.

⇒ De disc heeft krassen of is vuil.

Disclade opent niet.

⇒ Kinderslot is in gebruik. “DISC LOCKED” verschijnt op het display (zie bladzijde 17).

Gebruik van de dagelijkse timer:

De dagelijkse timer werkt niet.

⇒ Het systeem was ingeschakeld terwijl de starttijd werd bereikt. De dagelijkse timer start uitsluitend indien het systeem is uitgeschakeld.

⇒ Er kan een stroomstoring hebben plaatsgevonden. Stel eerst de klok en vervolgens de timer opnieuw in.

"INVALID" verschijnt op het display.

⇒ Starttijd en stoptijd zijn hetzelfde. Zorg dat de starttijd en stoptijd niet hetzelfde zijn.

Onderhoud

Voor een optimale werking van het systeem moet u uw discs en het mechanisme schoon houden.

Omgaan met discs

• Druk licht op de middenspil en houd de disc aan de randen vast om de disc uit het doosje te halen.
• Raak het spiegelachtige oppervlak van de disc niet aan en buig een disc niet.
• Voorkom dat een disc kromtrekt en plaats derhalve na gebruik terug in het doosje.
• Wees voorzichtig zodat er geen krassen op de disc komen.
• Stel discs niet aan het directe zonlicht, extreme temperaturen en vocht onderhevig.

Reinigen van een disc:

Veeg een disc met een zachte doek, vanaf het midden naar de rand in een rechte lijn schoon.

Meer over USB-opslagapparatuur

• Raak de USB-stekker niet aan.
- Wees voorzichtig zodat de USB-stekker niet wordt beschadigd.
- Steek na gebruik de USB-stekker in de afdekking of schuif in de USB-eenheid zodat de stekker niet wordt beschadigd.

Reinigen van het systeem

• Verwijder vlekken met een zachte doek. Bevochtig een doekje met een in water opgelost neutraal schoonmaakmiddel, wring goed uit en reinig het systeem indien het zeer vuil is.
• Voorkom dat de kwaliteit van het systeem slechter wordt, het systeem wordt beschadigd of de verf gaat bladderen en let derhalve op het volgende:
• Veeg NIET met een harde, schurende doek af.
• Veeg NIET te hard.
• Veeg NIET met thinner of benzine schoon.
• Gebruik GEEN vluchtige middelen, bijvoorbeeld insectenspray, op het systeem.
  – Zorg dat rubber of plastic NIET te lang contact met het systeem maakt.

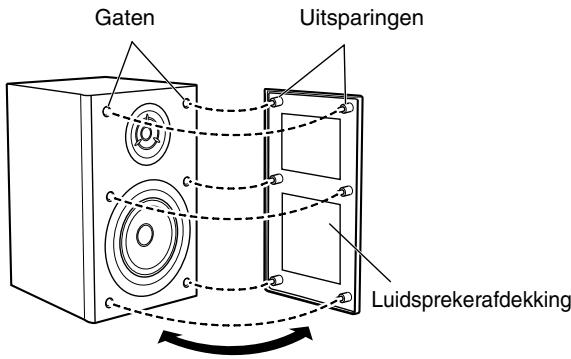

Verwijderen van de luidsprekerafdekkingen

Gaten Uitsparingen Luidsprekerafdekking

Technische gegevens

Versterker (AX-UXTB3)

Uitgangsvermogen: 20 W per kanaal, min. RMS, aangedreven in 6 Ω bij 1 kHz met niet meer dan 10% totale harmonische vervorming. (IEC268-3)

Luidsprekers/Impedantie: 6 Ω – 8 Ω

Speler/tuner (XT-UXTB3)

Tunergedeelte

FM-afstembereik: 87,50 MHz – 108,00 MHz

AM (MW) afstembereik: 522 kHz – 1 629 kHz

CD-speler

Voorwaarden voor meting:

2W, IEC-A gewogen

Signaal-tot-ruis verhouding:

75 dB

Wow en flutter: Onmeetbaar

Aansluitingen

AUDIO IN:

Ingangsgevoeligheid/Impedantie

250 mV/50 kΩ

USB MEMORY:

USB-specificaties Compatibel met USB 2.0 Full

Speed

Compatibele apparatuur:

Opslagapparatuur klasse

Compatibel systeem: FAT16, FAT32

Uitgangsvermogen: 5 V gelijkstroom = 500 mA

Algemeen

Stroomvereisten: 230 V\~, 50 Hz wisselstroom

Stroomverbruik: 50 W (tijdens gebruik)

10 W (wanneer standby/met

display aan)

0,9 W (wanneer standby/in

ECO-functie)

Afmetingen (bij benadering):

Speler/tuner: 231 mm × 79 mm × 230,5 mm

(B × H × D)

Versterker: 231 mm × 79 mm × 245 mm

(B × H × D)

Gewicht (bij benadering):

Speler/tuner: 1,14 kg

Versterker: 2,92 kg

Luidsprekers (SP-UXTB3)

Type: 2-weg bass-reflex

Luidsprekerunits:

Tweeter: 4 cm koepelvormig × 1

Woofer: 10 cm koepelvormig × 1

Impedantie: 6 Ω

Afmetingen (bij benadering):

170mm× 250mm× 160mm

(B× H× D)

Gewicht (bij benadering): 1,5 kg per stuk

Bijgeleverde accessoires

Zie bladzijde 3.

Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar.

Toetsen en regelaars

Zie de aangegeven bladzijden voor het gebruik van de toetsen en regelaars.

Afstandsbediening
