GEBRUIKSAANWIJZING ZOUK SAUTER

Lees goed de voorschriften alvorens met de installmentie van het apparaat te beginnen.

Schakel de stroomuit alvorens aan het apparaat te werken.

Bewaar de voorschriften zichs na de installmentie van het apparaat.

Eigenschappen van het toestel : (aangeduid op het beschrijvende etiket van het toestel)

IP24 : Toestel beschermd gegen opspattend water.

Klasse II : Dubbele isolatie.

: Verwarmingsapparaat overeenkomstig de Europeserichtlijn.

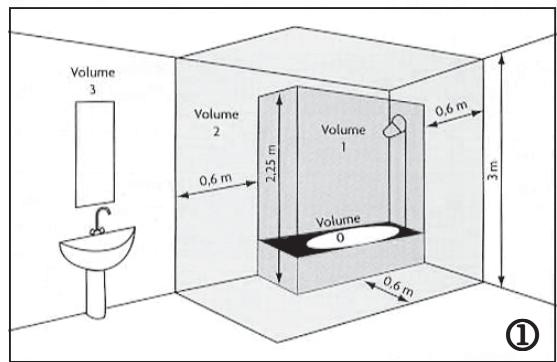

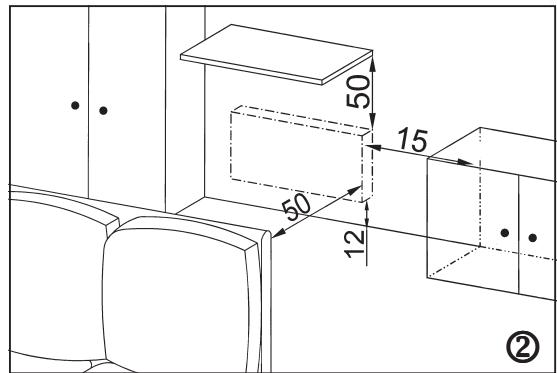

1) Waar moet u het apparaat installereren? ① ②

• Het apparaat要去 volgens de regels der kunst en volgens de heersende normen van het land van installmentie geinstalleerd worden.

• Als de bekleding van uw muur op schuim geplaatst is, dient u onder de steun van het apparaat een spi te plaatsen waarvan de dikte gegijk is aan die van het schuim. Zo behoudt u een vrij ruimte awhile het apparaat en wordt de regeling ervan Niet gestoord.

• Installer het apparaat Niet :

Op een aan tocht blootgestelde plaat's waar de regeling ervan gestoord kan worden (Onder een mechanisch luchtverversingssysteme enz...).
Onder een vast stopcontact.
In het volume 1 van badkamers.
In het volume 2 indien de knoppen können worden bediend door een persoon die de douche of de badkuip gezruikt.

De horizontally montage van een verticaal model (en omgekeerd) is verboden.

2) Hoe wordt het apparaat geinstallierd ?

2-1) Hoe maakt u uw apparaat vast ?

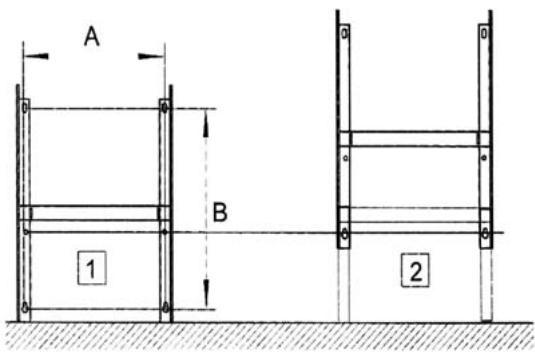

• Plaats het bevestigingslipje op de vloer. ③.1
• Markeer de gaten, deze gehen de positie van de onderste bevestigingspunten aan.
• Maak het bevestigingslipje vast waar bij de gaten op de gemarkeerde puntenkommen, zodat de twee resterende gaten gemarkeerd können worden. ③.2
• Boor de gaten en zet de pluggen op hun plaats.
• Monteer de houder.

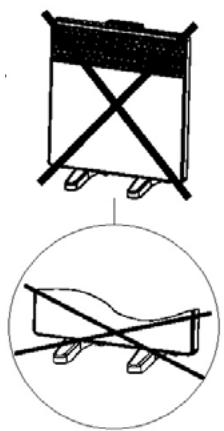

Opmerking : Het is formeel verboden het apparaat in beweeglijke configuratie te gebruiken, op voeten of rolletjes. (schema ③ bis)

③ bis
(3)

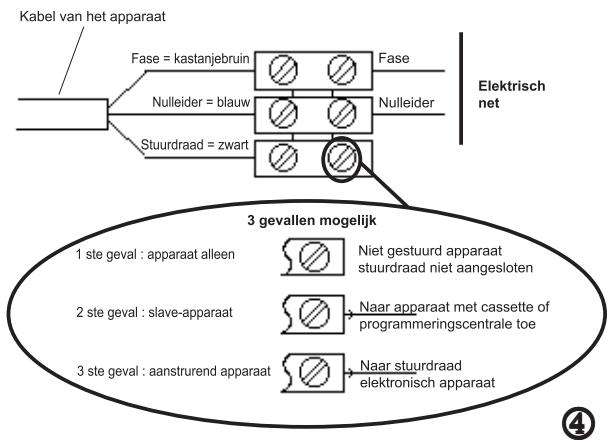

2-2) Aansluiting van het toestel : ④

• Het toestel要去en networkspanning van 230V 50Hz worden aangesloten.
• Deze aansluiting worden tot stand gebracht met behulp van een 3dradige kabel (bruin = fase, blauw = neutraal, zwart = besturingsdraad) en een schakelkastje. Op vochtigeplaatsen, bijvoorbeeld in een badkamer of keuken,要去 het kastje op ten minste 25 cm van de vloer worden gemonteerd.
• De installmentie要去 voorzien zijn van een veelpolige netscheiding met een contactopeningswijdte van ten minste 3 mm.
• Het toestel mag nicht geaard worden. Sluit de (zwarte) besturingsdraad in geen geval aan op de aarding.

Is een besturingstoestel of een bestuurd toestel voorzien van een 30mA differentiaalbeveiliging (vb. : badkamer), dan moet de voeding van de besturingsdraad door deze beveiliging worden beschermd.

Tabel met de instrucites die het toestel via de besturingsdraad kan ontvangen. Te meten:tussen de besturingsdraad en de neutrale.

Ontvangen instructies	Green stroom	Wisselstroom Geen stroom (4'57") fase 230V (3")	Wisselstroom Geen stroom (4'53") fase 230V (7")	Complete wisselstroom 230 V	Negatieve halve wisselstroom - 115V	Positieve halve wisselstroom +115V
Oscilloscopen Rêf/Neutraal	—	5' 3"	5' 7"	—	—	—
Verkregen functie	COMFORT	COMFORT -1°C	COMFORT -2°C	ECO	Vorstvrij	STOP TUIDELIJKE UITSCHKELING

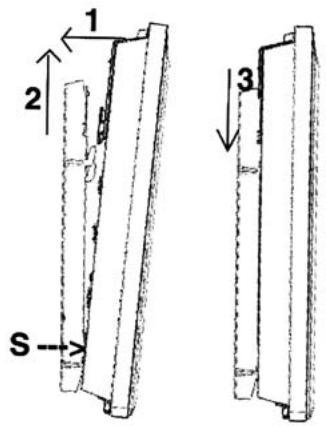

2-3) Vergrendeling van het apparatus op zijn wandhouser :

• Plaats het apparaat op de wandhouser S volgens het schema.
• Haal het apparaat maar de houder en til het verzolgens op (pijlen 1 en 2).
• Steek de pinnen van de houder in de gaten van het apparaat, lately zakken (pijl 3), uw apparaat is bevestigd.

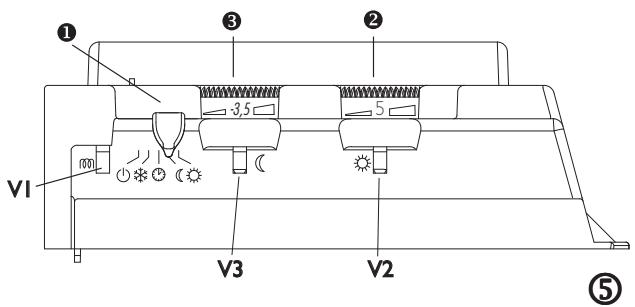

1) Beschrijving van het bedieningskastje : ⑤

0 Schuifknopje van de modi.
Draaiknop om de Comfort temperatuur in te stellen.
Draaiknop om de Eco temperatuur in te stellen.
V1 Controleampje verwarming
V2 Controleampje Comfort functie
V3 Controleampje Eco functie

2) Afstelling van de comforttemperatuur :

Dit is de temperatuur die u verlangt wanner u zich in de ruimte bevindt.

a) Het schuifknopje aanzetten 1 in , het controelampje V2 brandt.
b) Zet het wieljtje 2 op 5, het controleampje V1 (elektronisch) gaat aan als de omgevingstemperatuur lager is dan degewenste temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controeren) markeert u de stand voor eens en.altijd.

Als u de afstelling Niet goed vindt, regelt u het wieltje bij en voert u opnieuw punt cuit.

3) De Eco temperatuur instellen : (

Het gaat om een daling in graden ten opzichte van de Comfort temperatuur. Het worden aanbevolen om deze stand te gebruiken wanner u langer dan 2 uu r afwezig bent of gedurende de nacht.

Let op: waar dat deze daling geldt voor de Comfort temperatuur, is het belangrijk dat deze Comfort temperatuur eerst wordt ingesteld voordat de eco daling worden ingesteld.

a) Zet schuifregelaar 1 op , het lampje V3 gaat branden.
b) Zet het wielte op -3,5^ , het verwarmingslampje V1 gaat branden indien de temperatuur ligt dan degewenste Eco temperatuur.
c) Wacht enkele uren totdat de temperatuurwaarde stabel blijft.
d) Als u de afstelling goed vindt (neem eventueel een thermometer om de temperatuur te controeren) markeert u de stand voor eens en.altijd.

Als u de afstelling Niet goed vindt, regelt u het wielte bij en voert u opnieuw sunt cuit.

NB. De instelling van de meting op -3,5^ is bepaald in once laboratoria. Afhankelijk van de kenmerken van uw installmentie kan het zijn dat de instelling van de daling Niet precies -3,5^ oplevert. Stel in dit geval de afstelling bij om de gewenste daling te verkrijgen.

Dit is de modus waarmee u de temperatuur in de ruimte op ongeveer 7^ kunt handhaven als u lange vrij nicht thuis bent (meestal meer dan 24aar).

a) Plaats het schuifknopje op

5) Het contrôlelampje van de verwarming V1 :

Dit lampje geeft aan wanner de waarstanden opgewarmd worden. Het is möglichk dat het lampje knippert bij een stabiele temperatuur.

6) Het toestel stoppen :

Om het toestel in positie Stilstand te brengen, de schuifknop op 心 zetten.

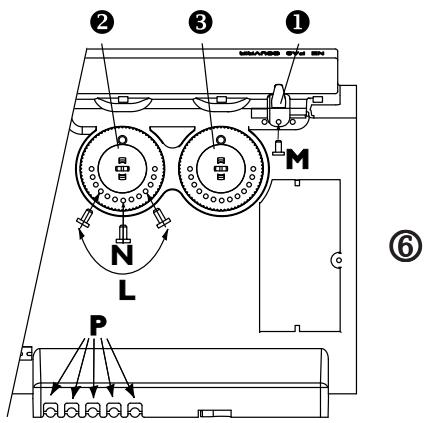

7) Blokkering van de bedieningen: ⑥

Het is möglichk de gebruik-reikwijde van de wieltjes 2 en 3 te blokkeren of t beperken en het schuifknopje schakelaar 1 te blokkeren om ongepaste bedieninge van het toestel (kinderen, enz...) te beletten.

a) Haak het toestel van zich wandsteun.

b) Op de allerkant van dethermostaatbehuizing, haal de pionnen P van hui steunen.

c) Kies de positie B om de wieltjes te blokkeren of de positie L om de reikwijdte van de wieltjes te beperken.

Kies een van de posities M om het schuifknopje te blokkeren in de gewenste modus.

8) Programmeermodus :

Dit toestel is uitergerust met eenthermostat die in staat is om instructies te ontvangen via zich bestuurdraad. Hij herkent de opdrachten :

• COMFORT : Temperatuur geregeld door het wieljtje ③
• COMFORT-1 : Temperatuur geregeld door het wieltje ⑤ : -1°C
• COMFORT -2 : Temperatuur geregeld door het wieltje ③ : -2°C
• ECO : Temperatuur geregeld door het wieltje ②.
  -VORSTVRIJ : Omgevingstemperatuur beholden op ongeveer 7^
• STILSTAND : Onmiddelijkste stilstand van het toestel (gebruikt voor de ontlading).

Om de programmeermodus te activeren, plaats het schuifknopje ① op ①

Door zo de bestuurdraad te verbinden met een programmator, kut u uw temperatuurperiodes Comfort en Eco programmeren. Het is möglich op een programmator meerdere toestellen aan te sluiten en zo energia te besparen.

NB: In geval van afwezigheid van opdracht op de bestuurdraad, verwarmt het toestel in modus Comfort. De opdrachten Vorstvrij en Stilstand zijn prioritair ten opzichte van de modi Eco en Comfort.

De overgangstijd van modus Comfort waar modus Eco bedraagt onceveer 12 seconden.

GEBRUIKSTIPS

• Het heeft geen zin om het apparaat volledig open te zetten, de temperatuur in de ruimte za hierdoor nicht vlugger stijgen.
• Als u de ruimte lucht, dient u het apparaat uit te schakelen door de het schuifknopje op zetten.
• Als u enkele uren afwezig bent, denk er dan aan om de temperatuur te verlagen.

Afwezigheid : van minder dan 2 paur : Niet aan de bedieningenkommen.

van 2 tot 24周岁：het schuifknopje op zetten.

meer dan 24 uur of in de zomer : het schuifknopje op zieten.

• Als u in eén ruimte over verschidene apparaten beschikt,kest u deze gelijktijdig latent werken. Zo verkrijgt u een

gelijkmatiger temperatuur zonder.daarommeer elektriciteit te verbruiken.

WAARSCHUWINGEN

Dit apparaat is nicht geschickt om te worden gezbruikt door Personen (kinderen inbegrepen) met verminderde lichamelijke, zintuigelijkke of geestelijkke vermogens of door Personen zonder ervaring of kennis behalte in het geval zich door degene die voor hun verilgheid verantwoordelijk is, in het oog worden gehonden of vooraf de nodige instructies hebben gekreten met betrekking tot het gezbruik van het apparaat.

De kinderen要去en in het oog gezogen worden om te voorkomen dat zich met het apparaat gaan spelen.

Het is verboden het achterste gedeelte van het apparaat en de hieronder geplaatste luchtinlaat geheel of gedeelelijk te bedel ken of te verstoppen.

Dit zou tot oververhitting kinnen leiden.

Waak erover dat kinderen geen voorwerpen of papier in het apparaat steken.

Alle ingrepen in het apparaat要去en door een bevoegd, deskundig technicus uitgevoerd worden.

Bij alle werkzaamheden moet het apparaat op de stand STOP gezet worden en afkoelen alvorens hem van zich houder te nemen.

ONDERHOUD

In een omgeving waar de lucht vuil is, is het möglichk dat op het rooster van het apparaat vuil afgezet worden. Dit verschijnsel is te wijten aan de slechte kwaliteit van de omgevingslucht. In dat geval wordt aangeraden om voor een goede luchtverversing van de ruimte (ventilatie, inlaat van lucht, enz.) en zuiverheid van de lucht te zorgen. In geval van dergelijk vuil kan het apparaat Niet onder garantie verrangen worden. De behuizing van het apparaat mag met een natte doeik schoongemaakt worden, gebruikECHTER nooit bijtende producten.

BIJ PROBLEMEN

Controller of het toestel op Comfort is geprogrammeerd.

Controleer of de zekering van de installatione of het eventuele element dat het toestel tijdelijk uitschakelt, de stroom Niet heeft onderbroken.

Controleer de temperatuur van de lucht in de kamer.

Het toestel volgt de geprogrammeerde instructies nicht :

Controleer of de programmeercentrale correct werkt (raadpleeg de gebruiksaanwijzingen van de centrale) en of de Program cassette goed in het waarvoort bestemdevakje zit en normala functioneert (batterijen).

Belangrijke opmerking : de eerste keer dat het apparaat verwarmd worden, kan er een lichtegeur vrijkomen, die gezormd is bij de fabricage van het apparaat.
