Type de produit	Radiateur électrique à régulation électronique
Marque	SAUTER
Modèle	ZOUK
Alimentation	230 V, 50 Hz
Indice de protection	IP24 (protégé contre les projections d'eau)
Classe électrique	Classe II (double isolation)
Norme	NF Electricité Performance (catégorie B ou C)
Modes de fonctionnement	Confort, Confort -1°C, Confort -2°C, Eco, Hors gel (≈7°C), Arrêt délestage
Réglage température Confort	Molette de 2 à 8 (repères)
Réglage abaissement Eco	Molette par pas de degrés (ex: -3,5°C recommandé)
Fil pilote	Oui (noir), compatible programmateur externe
Voyants	V1 (chauffe), V2 (Confort), V3 (Eco)
Installation	Murale fixe (support fourni), interdiction d'utilisation mobile
Blocage commandes	Possible (limitation ou blocage des molettes et du curseur)
Entretien courant	Dépoussiérage des entrées/sorties d'air 2 fois par an
Entretien professionnel	Vérification intérieure tous les 5 ans
Nettoyage extérieur	Chiffon humide, pas de produits abrasifs
Sécurité	Dispositif de coupure omnipolaire (distance d'ouverture ≥3 mm), raccordement à la terre interdit
Réparabilité	Remplacement du câble d'alimentation par un professionnel qualifié
Utilisation	Résidentiel uniquement, ne pas couvrir l'appareil

FOIRE AUX QUESTIONS - ZOUK SAUTER

Comment régler la température Confort ?

Placez le curseur sur le mode Confort (voyant V2 allumé). Réglez la molette de température (repères de 2 à 8) sur la valeur souhaitée. Attendez quelques heures que la température se stabilise, puis ajustez si nécessaire.

Comment utiliser le mode Eco ?

Réglez d'abord la température Confort. Mettez le curseur sur le mode Eco (voyant V3 allumé). Réglez la molette d'abaissement (ex: -3,5°) pour réduire la température par rapport à la consigne Confort. Ce mode est conseillé pour des absences de plus de 2 heures ou la nuit.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le programmateur est en mode Confort, que les disjoncteurs sont enclenchés, et que le délesteur n'a pas coupé l'alimentation. Assurez-vous également que la température ambiante est inférieure à la consigne.

Comment activer le mode Hors Gel ?

Placez le curseur sur la position Hors Gel (symbole ). L'appareil maintient alors la température autour de 7°C pour éviter le gel lors d'absences prolongées (plus de 24 heures).

Comment brancher le fil pilote ?

Le fil pilote (noir) permet de recevoir des ordres d'un programmateur. Connectez-le selon les normes : entre le fil pilote et le neutre, l'appareil reconnaît les ordres Confort, Eco, Hors Gel, etc. Ne branchez jamais le fil pilote à la terre.

Peut-on bloquer les commandes pour les enfants ?

Oui. Déconnectez l'appareil du support mural. Sur le dos du thermostat, dégagez les pions. Choisissez la position B pour bloquer les molettes ou L pour limiter leur plage. Pour le curseur, utilisez l'une des positions M pour le bloquer dans un mode précis.

Comment nettoyer l'appareil ?

Nettoyez la carrosserie avec un chiffon humide sans produits abrasifs. Dépoussiérez les entrées et sorties d'air avec un aspirateur ou une brosse deux fois par an. Tous les cinq ans, faites vérifier l'intérieur par un professionnel.

Que signifie le voyant V1 clignotant ?

Le voyant V1 (témoin de chauffe) s'allume lorsque la résistance chauffe. À température stabilisée, il clignote. S'il est éteint, la température est trop élevée ou l'appareil ne chauffe pas.

Pourquoi une odeur apparaît-elle à la première utilisation ?

Il est normal de percevoir une légère odeur lors de la première mise en chauffe, due à l'évacuation des traces liées à la fabrication. Aérez la pièce et l'odeur disparaîtra rapidement.

L'appareil ne suit pas les ordres de programmation, que faire ?

Vérifiez que la centrale de programmation fonctionne correctement (piles, etc.) et que le fil pilote est bien connecté. Consultez le manuel du programmateur. Assurez-vous que l'appareil reçoit bien les ordres (mesurez entre fil pilote et neutre).

MODE D'EMPLOI ZOUK SAUTER

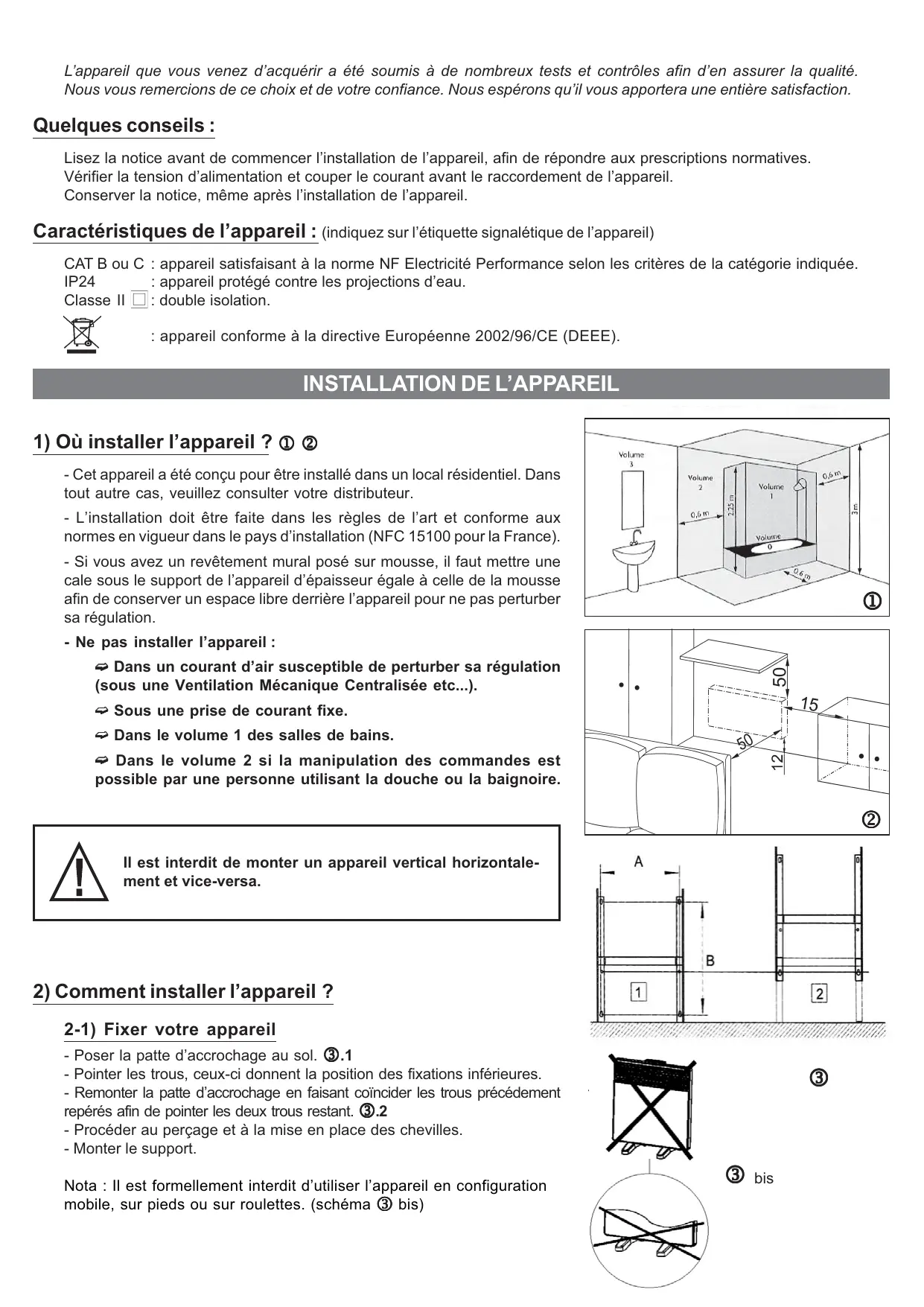

Lisez la notice avant de commencer l'installation de l'appareil, afin de répondre aux prescriptions normatives. Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil. Conservez la notice, même après l'installation de l'appareil.

Caractéristique de l'appareil

CAT B ou C : appareil satisfaisant à la norme NF Electricité Performance selon les critères de la catégorie indiquée.

IP24 : appareil protégé contre les projections d'eau.

Classe II : double isolation.

: appareil conforme à la directive Européenne 2002/96/CE (DEEE).

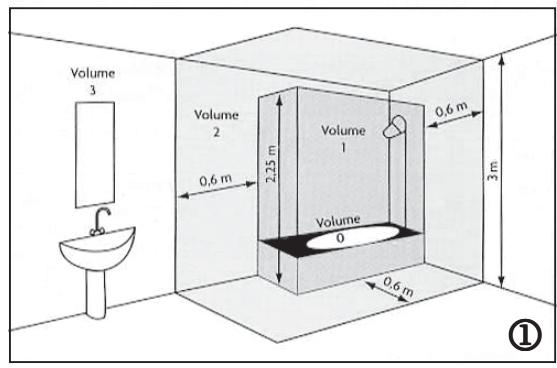

1) Où installer l'appareil ?

• Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur.
• L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
• Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière l'appareil pour ne pas perturber sa régulation.

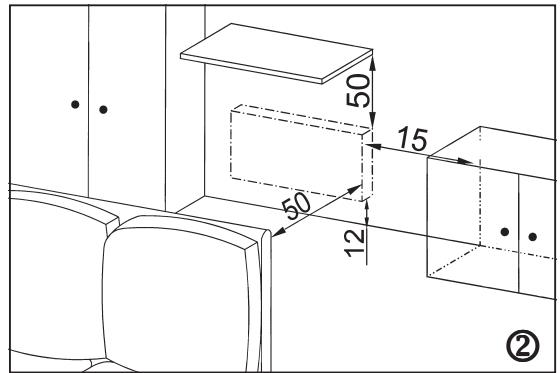

• Ne pas installer l'appareil :

Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée etc...). Sous une prise de courant fixe. Dans le volume 1 des salles de bains. Dans le volume 2 si la manipulation des commandes est possible par une personne utilisant la douche ou la baignoire.

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

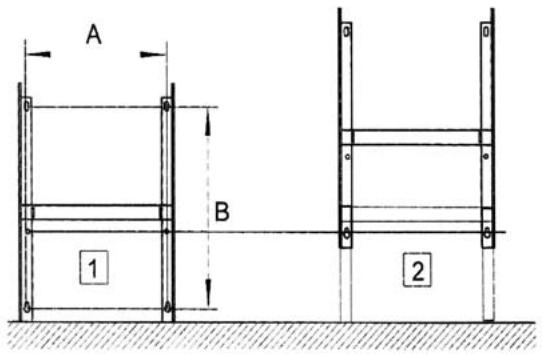

2-1) Fixer votre appareil

- Poser la patte d'accrochage au sol. 3.1 - Pointer les trous, ceux-ci donnent la position des fixations inférieures. - Remonter la patte d'accrochage en faisant coïncider les trous précédemment repérés afin de pointer les deux trous restants. ③.2 - Procéder au perçage et à la mise en place des chevilles. - Monter le support.

Note : Il est formellement interdit d'utiliser l'appareil en configuration mobile, sur pieds ou sur roulettes. (schéma ③ bis)

(3) (3) bis

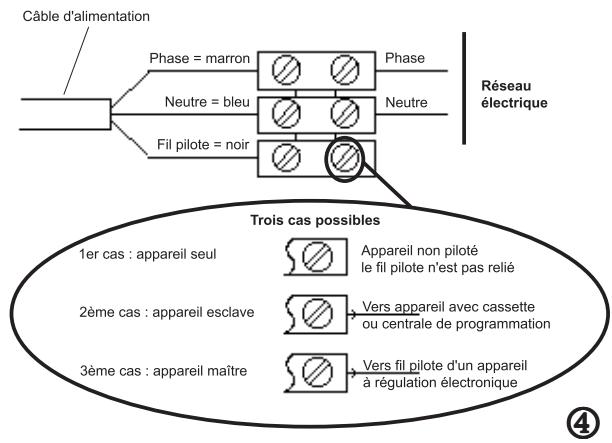

2-2) Raccorder l'appareil : ④

• L'appareil doit être alimenté en 230V 50Hz.
• Le raccordement au secteur se fera à l'aide d'un câble 3 fils (Marron=Phase, Bleu=Neutre, Noir=Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles d'eau et les cuisines, il faut installer le boîtier de raccordement au moins à 25cm du sol.
• L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.
• Le raccordement à la terre est interdit.

Ne pas brancher le fil pilote (noir) à la terre.

• Si le câble d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Si un appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de protégérer l'alimentation du fil pilote sur ce différentiel.

Tableau des ordres que l'appareil peut recevoir sur son fil pilote (à mesurer entre le fil pilote et le neutre).

Ordres reçus	Absence de courant	Alternance absence de courant (4'57") phase 230V (3")	Alternance absence de courant (4'53") phase 230V (7")	Alternance complète 230 V	Demi-alternance négative - 115V	Demi-alternance positive +115V
Oscilloscope Rêf/Neutre	—	5' 3"	5' 7"	—	—	—
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET DELESTAGE

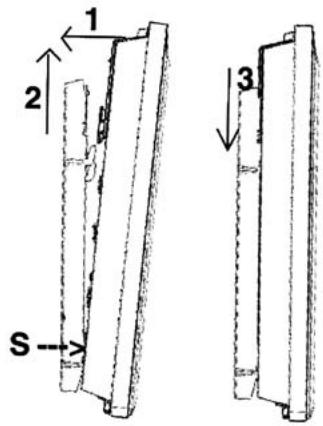

2-3) Comment verrouiller l'appareil sur son support mural :

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3), votre appareil est fixé.

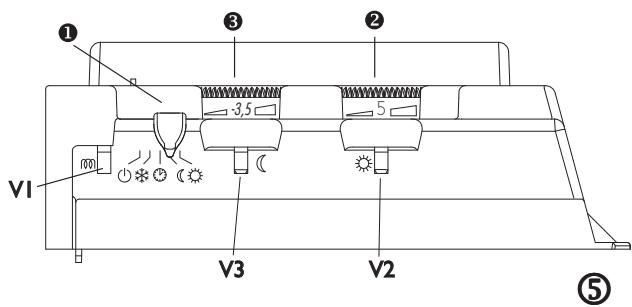

1) Description du panneau de commande : ⑤

0 Curseur des modes. → Molette de réglage de la température Confort (repères de 2 à 8). → Molette de réglage de l'abaissement Eco (par rapport à la consigne Confort).

V1 → Voyant témoin de chauffe. V2 → Voyant de mode Confort. V3 → Voyant de mode Eco.

2) Régler la température confort :

C'est la température souhaitée pendant l'occupation de la pièce.

a) Mettez le curseur ① sur, le voyant V2 s'allume. b) Régler la molette 2 sur 5, le voyant de chauffe V1 s'allume si la température ambiente est inférieure à celle désirée. c) Attendre quelques heures pour que la température se stabilise. d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toutes.

Si le réglage ne vous convient pas, ajustez le réglage et reprenez au point c.

3) Régler la température eco : (

Il s'agit d'un abaissement en degrés par rapport à la température Confort. Il est conseillé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures ou la nuit.

Attention : cet abaissement s'applique à la température Confort. Il est important de régler d'abord cette température Confort avant de régler l'abaissement éco.

a) Mettez le curseur ① sur (C, le voyant V3 s'allume. b) Réglez la molette ③ sur -3,5°, le voyant de chauffe V1 s'allume si la température ambiance est inférieure à la température Eco désirée. c) Attendre quelques heures pour que la température se stabilise. d) Si le réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toutes. Si le réglage ne vous convient pas, ajuster le réglage et reprendre au point c.

Note: Le réglage de la mesure à -3,5°C est établi dans nos laboratoires. En fonction des caractéristiques de votre installation, il est possible que le réglage d'abaissement ne donne pas exactement -3,5°C. Dans ce cas, adaptez le réglage afin d'obtenir l'abaissement souhaité.

4) Mode hors gel :

C'est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d'une absence prolongée de la maison (généralement plus de 24 heures).

a) Mettez le curseur 1 sur

5) Le témoin de chauffe V1 :

Ce témoin indique les périodes pendant lesquelles la résistance chauffe.

À température stabilisée, il clignote et si la température est trop élevée, il s'éteint.

6) Mise en veille de l'appareil : Ⓞ

Positionnez le curseur sur Ⓞ.

7) Blocage des commandes : ⑥

Il est possible de bloquer ou limiter la plage d'utilisation des molettes ② et ③ et de se bloquer le curseur commutateur ① pour empêcher les manipulations intempestives de l'appareil (enfants,...).

a) Déconnectez l'appareil de son support mural. b) Sur le dos du boîtier thermostat, détachez les pions P de leurs supports. c) Optez pour la position B pour bloquer les molettes ou la position L pour limiter la plage d'utilisation des molettes.

Choisissez l'une des positions M pour bloquer le curseur dans le mode désiré.

(6)

8) Mode de programmation :

Cet appareil est équipé d'un thermostat capable de recevoir des ordres par son fil pilote. Il reconnaît les ordres :

• CONFORT : Température réglée par la molette ③
• CONFORT -1 : Température réglée par la molette ③ : -1°C
• CONFORT -2 : Température réglée par la molette ③ : -2°C
• ECO : Température réglée par la molette ②.
• HORS GEL : Température ambiant maintenue à environ 7°C
• ARRET : Arrêt immédiat de l'appareil (utilisé pour le délestage).

Pour activer le mode de programmation, positionnez le curseur 1 sur

Ainsi, en connectant le fil pilote sur un programmeur, vous pouvez programmer vos périodes de température Confort et Eco. Il est possible de brancher sur un programmeur plusieurs appareils et de réaliser ainsi des économies d'énergie. NB : En cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de bascullement est de l'ordre de 12 secondes.

Conseils d'utilisation

• Il est inutile de mettre l'appareil au maximum, la température de la pièce ne montera pas plus vite.
• Lorsque vous aérerez la pièce, couper l'appareil en mettant le curseur ➀ sur ➁
• Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

Absence de : moins de 2 heures, ne pas toucher aux commandes.

plus de 24 heures ou l'été, mettre l'appareil en mode Hors Gel ().

• Si vous avez plusieurs appareils dans une pièce, laissez-les fonctionner simultanément, vous aurez ainsi une température

ture plus homogène sans pour autant augmenter la consommation d'électricité.

Mise en GARDE

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

Afin d’éviter une surchauffe, ne pas couvrir l’appareil de chauffage. Veillez à ne pas introduire d’objets ou du papier dans l’appareil.

Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionnel qualifié.

Entretien

Pour conserver les performances de l'appareil, il est nécessaire environ deux fois par an d'effectuer à l'aide d'un aspirateur ou d'une brosse le dépoussiérage des entrées et sorties d'air. Tous les cinq ans, faire vérifier l'intérieur de l'appareil par un professionnel. La carrosserie de l'appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasifs.

L'appareil ne chauffe pas:

Vérifier que le programmeur est en mode CONFORT.

S'assurer que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. Vérifier la température de l'air de la pièce.

L'appareil ne suit pas les ordres de programmation :

S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation) ou que la Cassette Program est bien engagée dans son logement et qu'elle fonctionne normalement (piles?).

L'appareil chauffe tout le temps :

Vérifier que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n'a pas été modifié.

Cet appareil à régulation électronique contient un microprocesseur pouvant être perturbé par certains parasites secteurs importants (Hors normes CE définissant le niveau de protection aux parasites).

En cas de problèmes (thermostat bloqué...) couper l'alimentation de l'appareil (fusible, disjoncteur...) pendant environ 10 mn pour faire repartir l'appareil.

Si le phénomène se produit fréquemment, faire contrôler l'alimentation par votre distributeur d'énergie.

Note importante : à la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil.
