GEBRUIKSAANWIJZING HTP-700 PIONEER

Delichtflesh met pijlpuntsbymbool in eengelijkzijdige driehoek is bedoeld om deaandacht van de gebruikers te trekken opeeniet geisoleerde "gevaarlijke spanning"in het toestel,wele voldoende kan zichon om bij aanraking een elektrische shock teveroorkazen.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING:

OM HET GEVAAR VOOR EEN ELEKTRISCHE SHOCK TE VOORKOMEN, DEKSEL (OF RUG) NIET VERWIJDEREN. AAN DE BINNENZIJDE BEVINDEN ZICH GEEEN ELEMENTEN DIE DOOR DE GEBRUKER KUNKN BEDIEND WORDEN. ENKEL DOOR GEKWALIFICEERD PERSONEEL TE BEDIENEN.

Het uitroepteken in een gelsekzijdige
driehoek is bedoeld om de aandacht van de
gebruiker te trekken op de aanwezigheid van
belangrijke bedienings- en
onderhoudsinstructies in de handleiding bij
dit toestel.

D3-4-2-1-1_A1_NI

WAARSCHUWING

Dit apparaat is Niet waterdicht. Om brand of een elektrische schok te voorkomen, mag u geen voorwerp dat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels, opspattend water, regen of vocht.

D3-4-2-1-3_A1_NI

WAARSCHUWING

Lees zorgvuldig de volgende informatie voordat u de stekker de eerste maal in het stopcontact steekt.

De bedrijfsspanning van het apparaat verschift afhankelijk van het land waar het apparaat worden verkocht. Zorg dat de netspanning in het land waar het apparaat worden gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.

D3-4-2-1-4*A1_NI

WAARSCHUWING

Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.

D3-4-2-1-7a_A1_NI

BELANGRIJKE INFORMATIE BETREFFENDE DE VENTILATIE

Let er bij het installereren van het apparaat op dat er voldoende vrije ruimte rond het apparaat is om een goede doorstroming van lucht te waarborgen (tenminste 10cm boven, 10cm awhile en 10cm aan de zijkanten van het apparaat).

WAARSCHUWING

De gleuven en openings in de behuizing van het apparaat�n aan gebracht voor de ventilatie, zodat een betrouwbare werkung van het apparaat worden verkregen en oververhitting wordt voorkomen. Om brand te voorkomen, moet u ervoor zorgen dat deze openings nooit geblokkeerd worden of dat ze afgedekt worden door voorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.

Gebruiksomgeving

Temperatuur en vochtigheidsgraad op de plaats van gebruik:

+5 °C tot +35 °C, minder dan 85 % RH

Zet het appararaat Niet op een slecht geventileerdeplaats en stel het apparaat ook Niet bloot aan hoge vochtigheid of direct zonlicht (of sterke kunstmatige verlichting).

D3-4-2-1-7c*A1_NI

Als de netstekker van dit apparaat Niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u de stekker verwijderen en een geschikte stekker aanbrengen. Laat het verrangen en aanbrengen van een/Newe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken, kan dit resulteren in een ernstige elektrische schok. Zorg er.daarom voor dat de oude stekker na het verwijderen op de juiste wijze worden weggegooid. Haal de stekker van het netsnoeruit het stopcontact wanner u het apparaat geruimeijd Niet denkt te gebruiken (bijv. wanner u opvakantie gaat).

D3-4-2-2-1a_A1_NI

LET OP

De 0STANDBY/ON schakelaar van dit apparaat koppelt het apparaat Niet volledig los van het lichtnet. Aangezien er na het uitschakenen van het apparaat nog eenkleine hoeveelheid stroom blijft lopen, moet u de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen. Plaats het apparaat zodanig dat de stekker in een nooodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u de stekker uit het stopcontact halen wanneer u het apparaat langerearendenkt gebruiken (bijv. wanneer u opvakantieGaat).

D3-4-2-2-2a*A1_NI

Gebruikersinformatie voor het verzamelen en verwijderen van oude producten en batterijen

(Symbool voor toestellen

Symbolen voor batterijen

De symbolen op produits, verpakkingen en bijbehorende documenten geben aan dat de gebruekte elektronische producten en batterijen Niet met het gewone huishoudelijk afval können worden samengevoegd.

Er bestaat een special wettelijk voorgeschreven verzamelsystem voor de juiste behandling, het opnieuw bruikbaar makeen en de recyclage van gebruekte producten en batterijen.

Door een correcte verzamelhandeling zorgt u ervoor dat het verwijderde product en/of batterij op de juiste wijze worden behandelt, opnieuw bruikbaar worden gemaakt, worden gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.

Voor verdere informatie betreffende de juiste behandlung, het opnieuw bruikbaar makes en de recyclage van gebruike productsen en batterijenUNT u contact opnemen met deplaatselijke overheid of een verkooppunt.

Deze symbolen zijn enkel geldig in de landen van de europese unie.

Indien u zich in een ander dan bovengenoemde landen bevindt kurz u contact opnemen met deplaatselijke overheid voor meer informatie over de juiste verwijdering van het product.

K058a_A1_NI

Dit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andereplaatsen worden gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijk doeleinden, of gebruik in een auto of boot) en als gezolg hiervan defect zou raken, zullen de reparations in rekening gebracht worden, ook als het apparaat nog in de garantieperiode is.

K041_A1_NI

Pak het netsnoer beet bij de stekker. Trek de stekker er Niet uit door aan het snoer te trekken en trek nooit aan het netsnoer met natte handen aangezieten dit kortsluiting of een elektrische schok to gewolg kan hebben. Plaats geen toestel, meubelstuk o.i.d. op het netsnoer, en klem het Niet vast. Maak er nooit een knoop in en verbind het evenmin met andere snoeren. De netsnoeren dienen zo te worden geleid dat er netter ongeluk iemand op gaat staan. Een beschadigd netsnoer kan brande of een elektrische schok voorzaken. Kontroleer het netsnoer af en toe. Wanneru de indrukr krijgt dat het beschadigd is, dient u bij uw dichtstbijzijnde erkende PIONEER onderhoudscentrum of uw dealer een nuew snoer te kopen.

Gefabriceerd onder licentie van Dolby Laboratories. "Dolby", "Pro Logic" en het symbol double-D zijn handelsmerken van Dolby Laboratories.

Geproduceerd in licentie onder VS patent nr. 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195; 7.272.567; andere patenten in de VS en wereldwijd zijn opgesteld en hangende. DTS is een geregisteerd handelsmerk. Het DTS-logo, symbol, DTS-HD en DTS-HD Master Audio zich handelsmerken van DTS, Inc. © 1996-2008 DTS, Inc. Alle rechten voorbehonden.

Installategids (HTP-700)

Inhoud van de doos

Controleer of u de volgende onderdelen in de doos aantreft.

Grote antislipkussentjes (voor receiver-subwoofer) x4

Microfoon (voor Automatische MCACC setup) x1

Netsnoeren x2

iPod-kabel x1

FM-draadantenne x1
Garantiebewijs Handleiding (dit document)

Doos van de luidsprekers (S-DV595T)

Voor-/surroundluidsprekers x4

Voeten voor luidsprekerstandaards x4

Middenluidspreker x1

Luidsprekerkabels (voor voorluidsprekers x2, voor middenluidspreker x1, voord surroundluidsprekers x2)

Schroeven x12

Kleine antislipkussentjes (voort voeten van luidsprekerstandaards) x16

Los verkrijgbaar

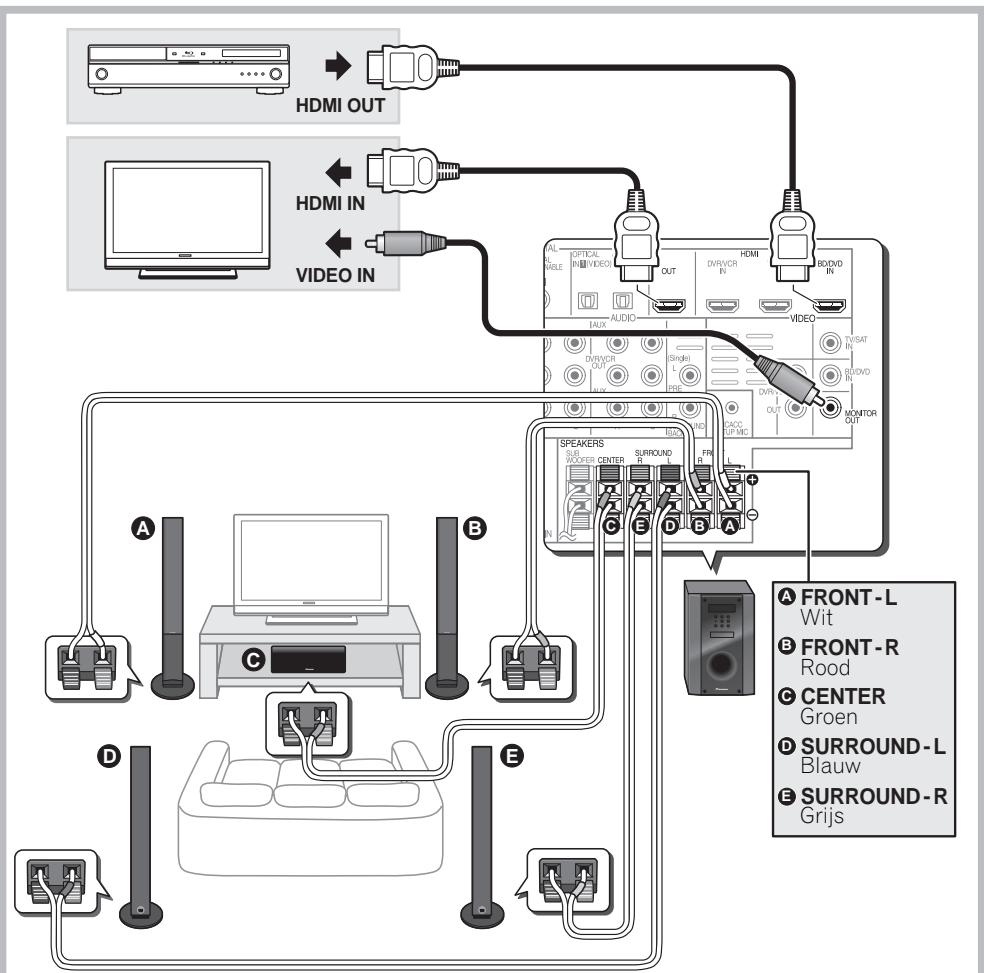

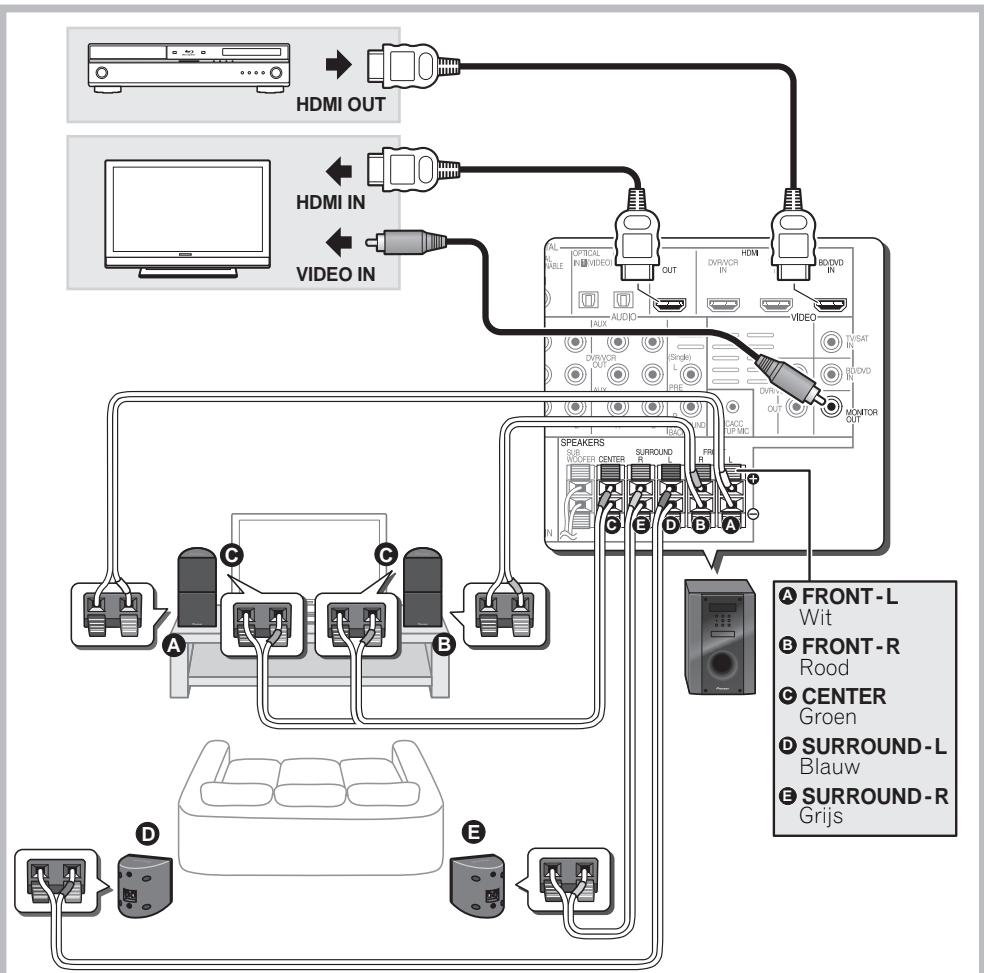

Aansluitingen

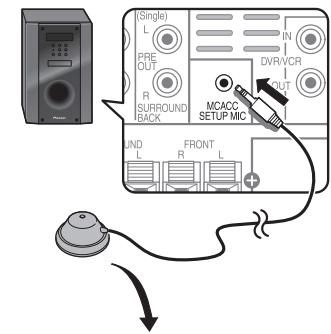

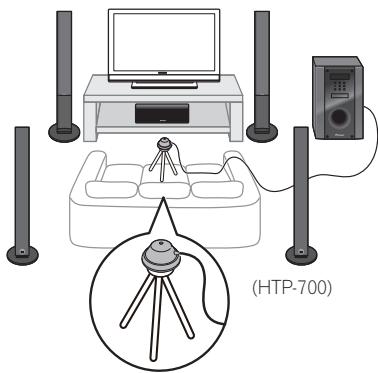

10 Voor een optimale weergave (MCACC)

Installategids (HTP-600)

Inhoud van de doos

Controleer of u de volgende onderdelen in de doos aantreft.

Grote antislipkussentjes (voor receiver-subwoofer) x4

Microfoon (voor Automatische MCACC setup) x1

Netsnoeren x2

iPod-kabel x1

FM-draadantenne x1
Garantiebewijs Handleiding (dit document)

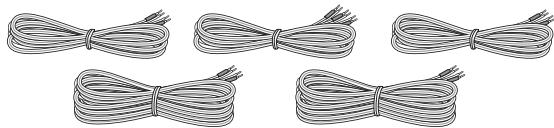

Doos van de luidsprekers (S-SWR600)

Voorluidsprekers x2

Luidsprekerkabels (voor voorluidsprekers x2, voor middenluidspreker x1, voor surroundluidsprekers x2)

Middenluidsprekers x2

speakers x2

Beugels x2

Bevestigingsbeugels x6

Kleine antislipkussentjes (voort voeten van luidsprekerstandaards) x18

Surroundluidsprekers x2

prekers x2

Los verkrijgbaar

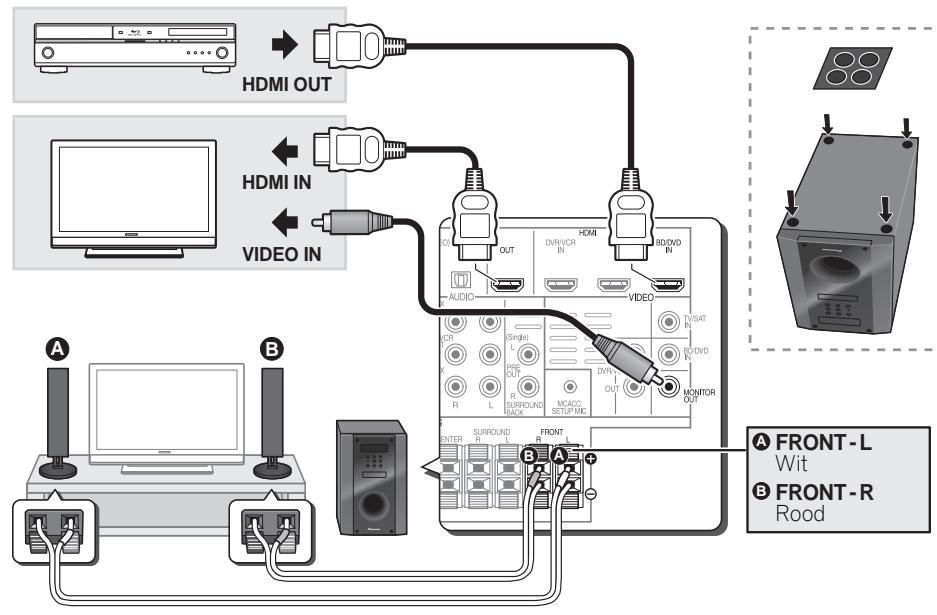

Aansluitingen

Voor een optimale weergave (MCACC)

Installategids (HTP-FS500)

Inhoud van de doos

Controleer of u de volgende onderdelen in de doos aantreft.

Grote antislipkussentjes (voor receiver-subwoofer) x4

Microfoon (voor Automatische MCACC setup) x1

Netsnoeren x2

iPod-kabel x1

FM-draadantenne x1
Garantiebewijs Handleiding (dit document)

Doos van de luidsprekers (S-SWR500FS)
A
Voorluidsprekers x2

Voeten voor
luidsprekerstandaards x2

Staven x2

Luidsprekkerkabels x2

Pakkingen x2

Schroeven (kort) x8

Schroeven (lang) x4

Los verkrijgbaar

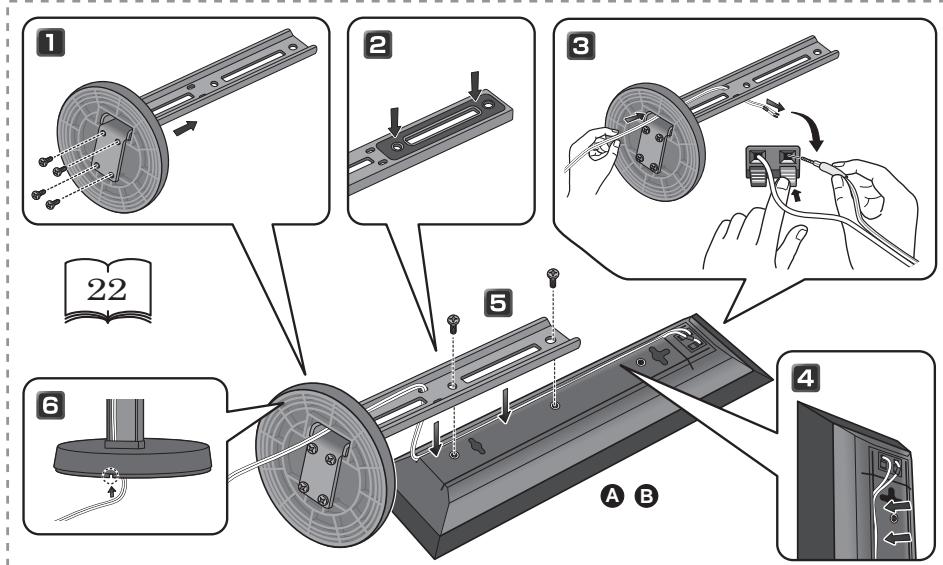

Aansluitingen

10 Voor een optimale weergave (MCACC)

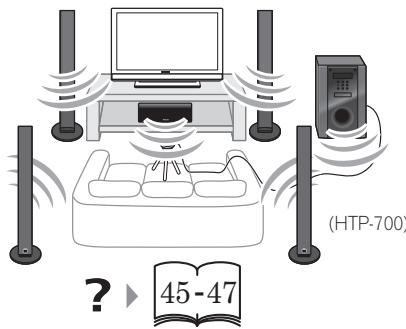

Voor een optimale weergave (MCACC)

1

4

5

6

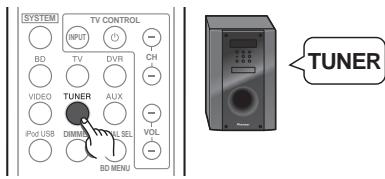

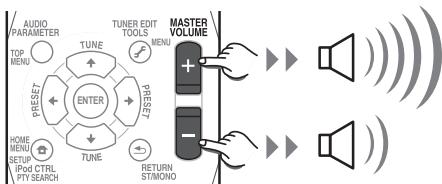

(3) Thuisbioscoop

BD/DVD

Radio

Hartelijk dank voor de aanschaf van dit Pioneer product.

Lees deze handleiding zorgvuldig door zodat u weet hoe u het apparaat op de juiste wijze bedient. Bewaar de handleiding voor het geval u deze in de toekomst nogmaals nodig hebt..

Inhoudsopgave

Installategids (HTP-700) 4

Installategids (HTP-600) 6

Installategids (HTP-FS500) 8

Voor een optimale weergave (MCACC) 10

Thuisbioscoop. 11

01 Luidsprekeropstelling (HTP-700)

Veiligheidsmaatregelen bij de installmente .14

Opstelling voor thuisbioscoopgeluid .14

Voorbereiding van de luidsprekers. 14

Bevestigen van voor- en surroundluidsprekers 16

De middenluidspreker aan de muur bevestigen 16

Voorafgaand aan het bevestigen.17

Aanvullende opmerkingen over de installment van de luidsprekers 17

01 Luidsprekeropstelling (HTP-600)

Veiligheidsmaatregelen bij de installmentie . .18

Opstelling voor thuisbioscoopgeluid . . .18

Voorbereiding van de luidsprekers. 18

De luidsprekers aan de muur bevestigen . . .20

Voorafgaand aan het bevestigen. 20

Aanvullende opmerkingen over de installment van de luidsprekers 21

01 Luidsprekeropstelling (HTP-FS500)

Veiligheidsmaatregelen bij de installment ...22

Opstelling voor thuisbioscoopgeluid . . .22

Voorbereiding van de luidsprekers. 22

De voorluidsprekers aan de muur bevestigen 24

Voorafgaand aan het bevestigen.24

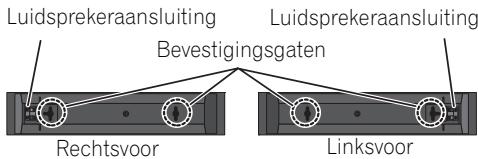

De luidsprekers bevestigen 25

Aanvullende opmerkingen over de installment van de luidsprekers 25

Voor een betere geluidskwaliteit 25

02 Aansluitingen

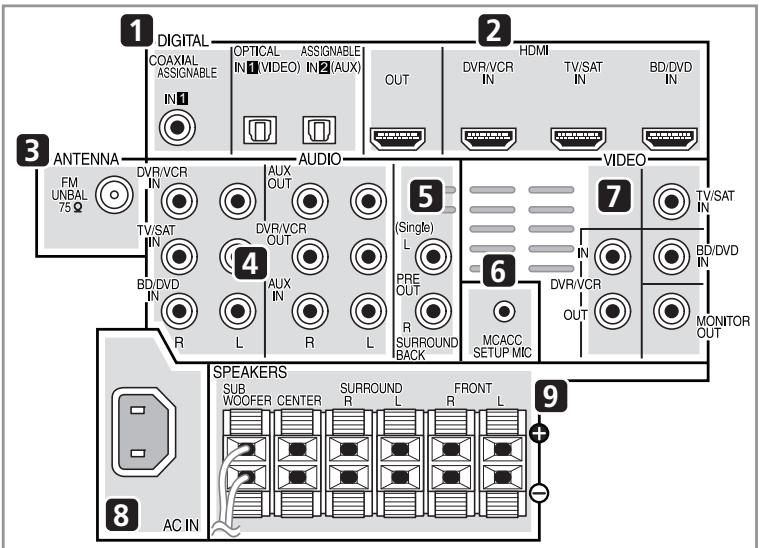

Achterpaneel. 26

De kabels aansluiten. 27

Over de verbinding met de video-uitgangen 27

HDMI-kabels. 27

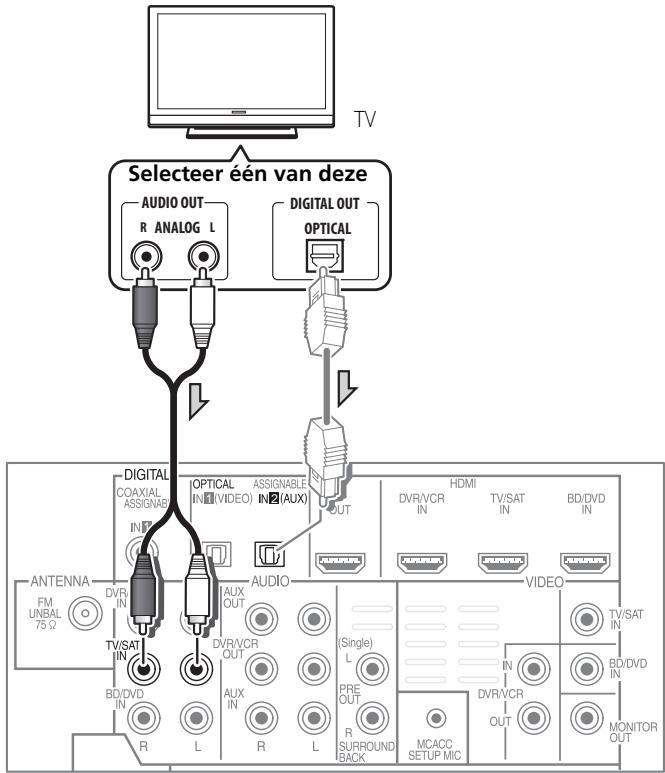

Uw TV aansluiten (voortV-geluid) 29

Uw TV en weergave-apparatuur
aansluiten 30

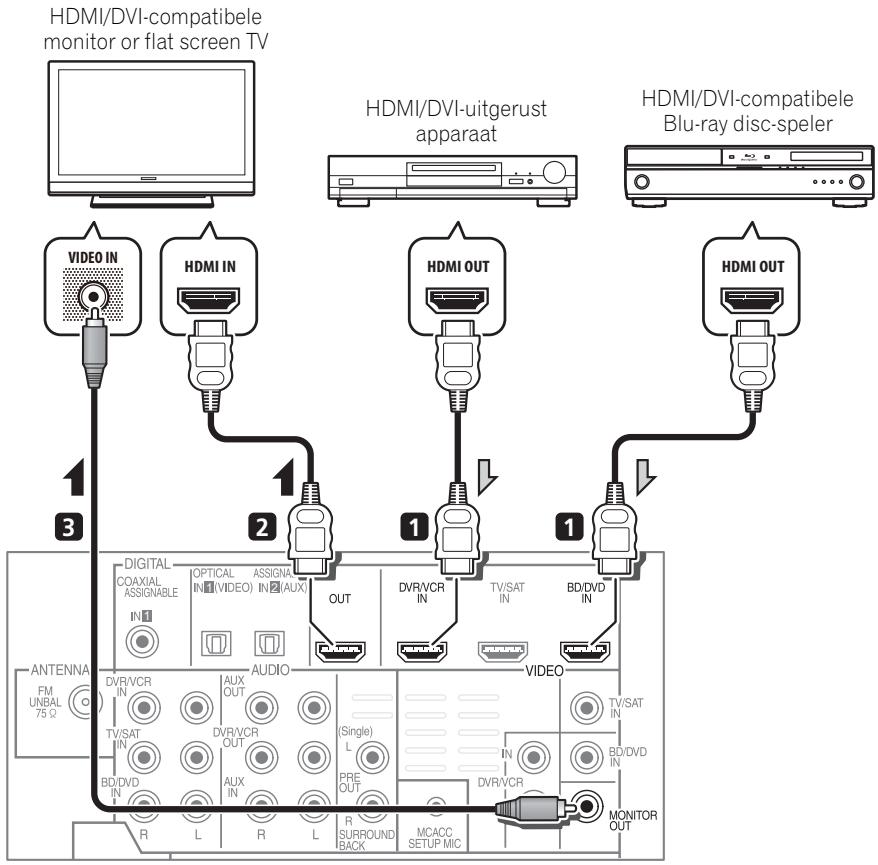

Aansluitingen make via HDMI 30

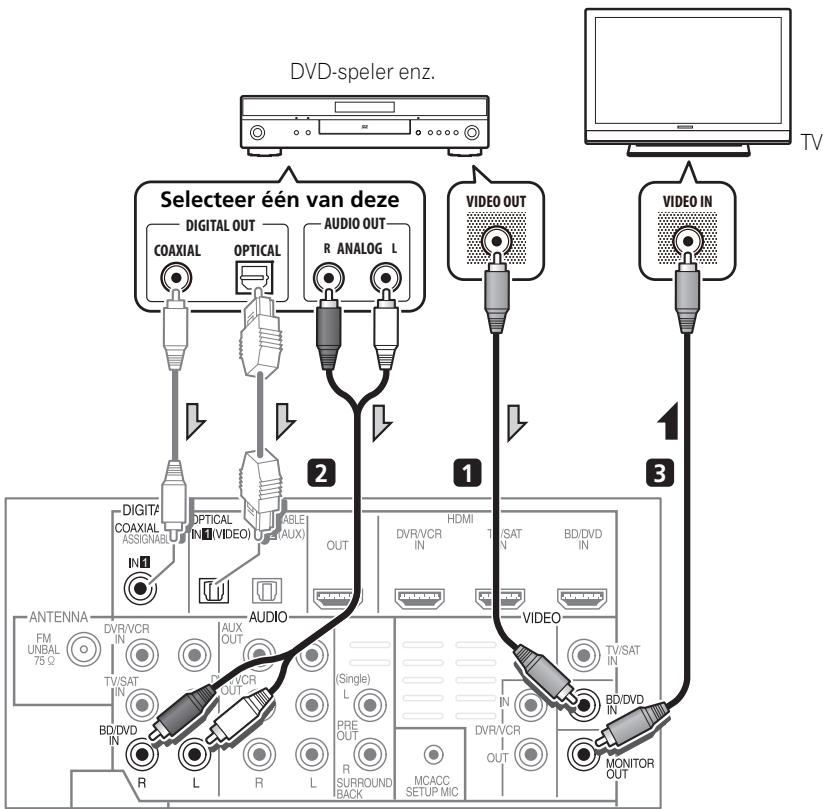

Aansluiten van een apparaat zonder HDMI-aansluiting 31

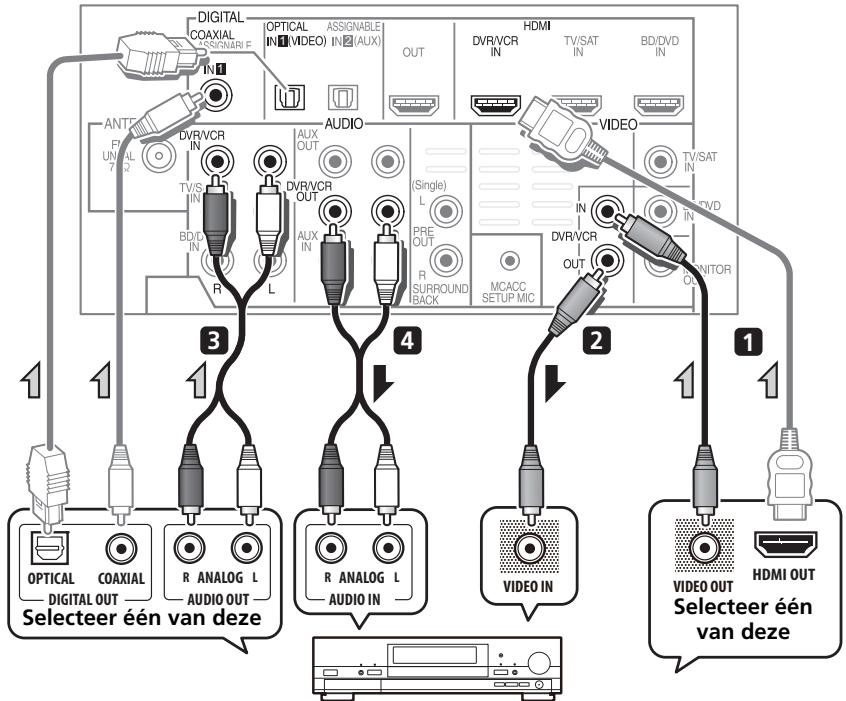

Een HDD/DVD-recorder, videocasseterecorder en andere videobronnen aansluiten. 32

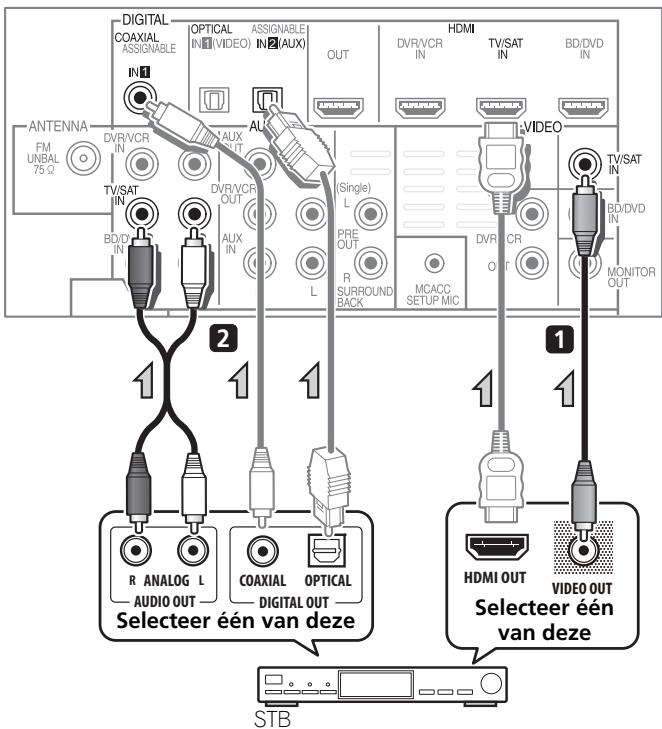

Een satellietontvanger of andere digitale settopbox aansluiten 33

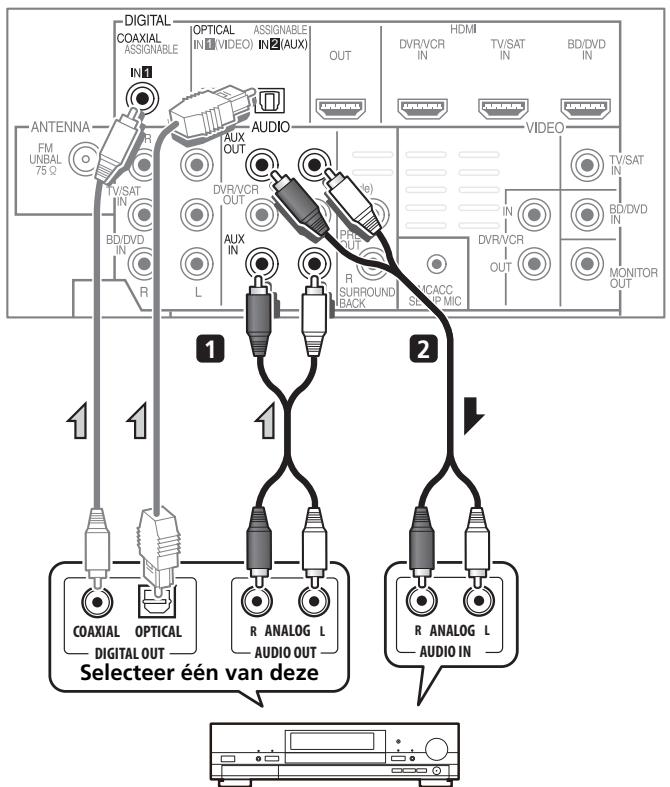

Andere geluidsapparatuur aansluiten....34

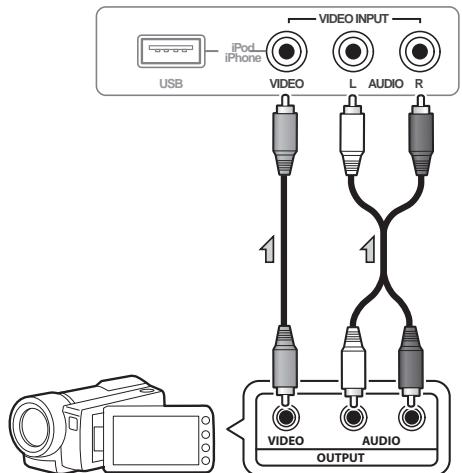

Aansluiten op de video-aansluiting op het voorpaneel 35

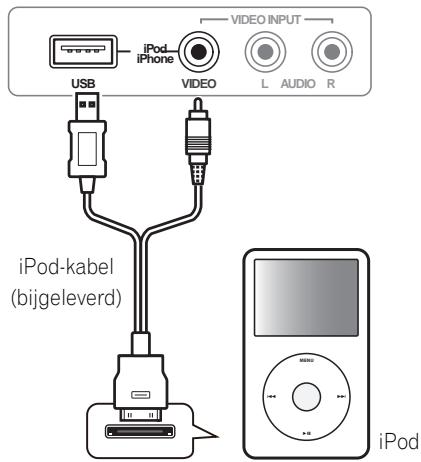

Een iPod/iPhone aansluiten 35

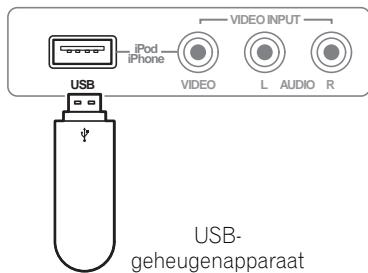

Een USB-apparaat aansluiten 35

Een FM-antenne aansluten. 36

Een externe antennae aansluiten 36

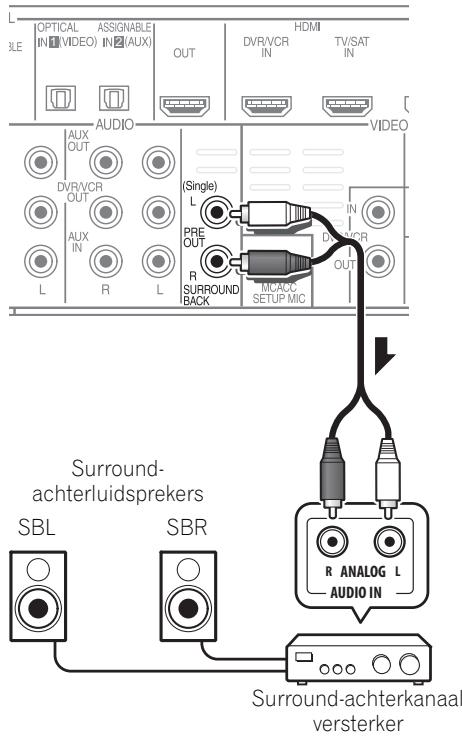

Gebruik van de PRE OUT uitgangen voor het aansluiten van surround-achterluidsprekers 36

Het systeem op het stopcontact aansluiten 37

03 Toetsen en indicators

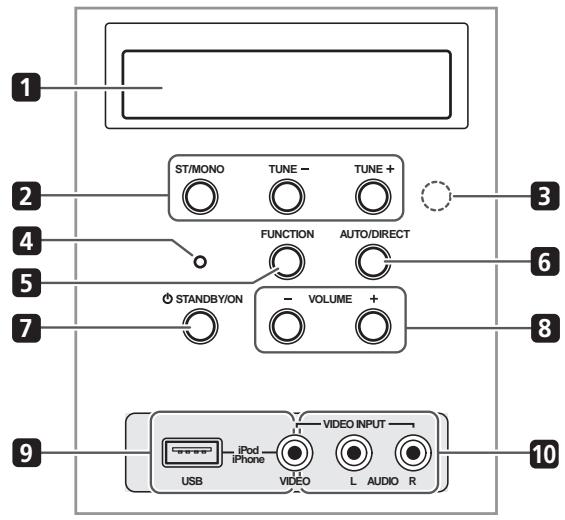

Voorpaneel 38

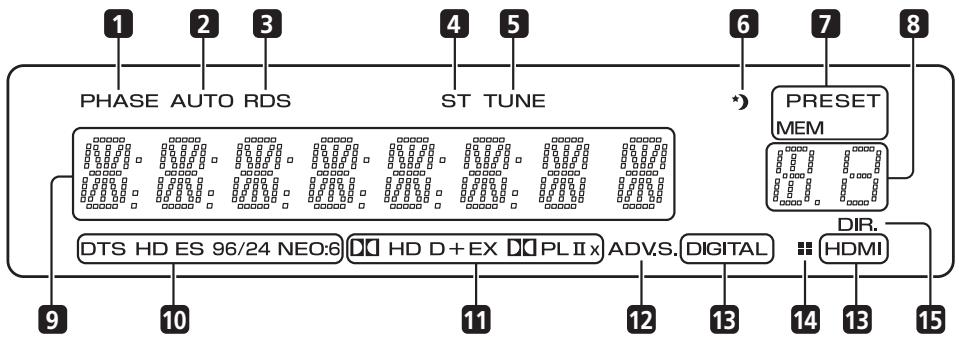

Display 39

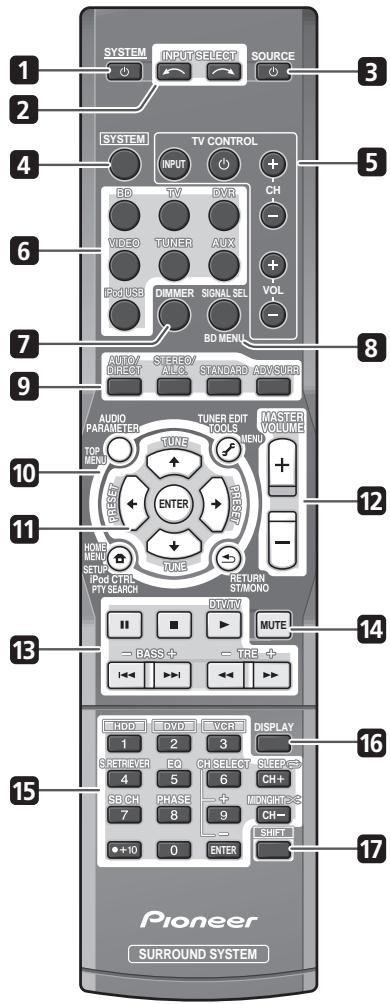

Afstandsbediening 41

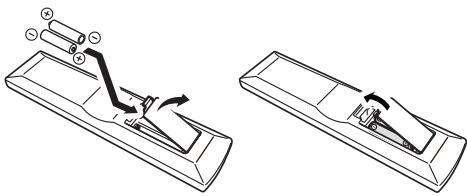

Aanbrengen van de batterijen in de afstandsbediening 44

Gebruik van de afstandsbediening .44

04 Aande slag

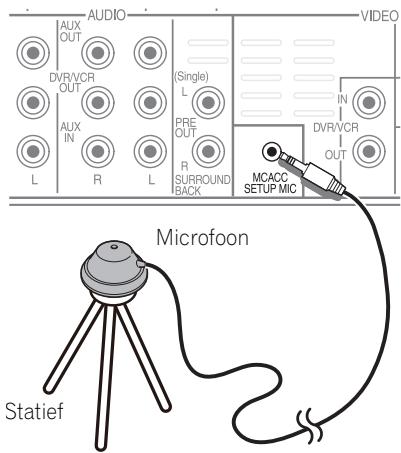

Automatische instelling van surroundgeluid (MCACC) 45
Andere problemen bij gebruik van de Automatische MCACC setup. 47

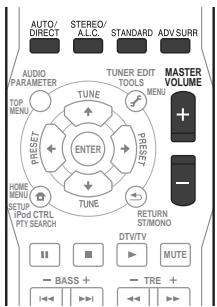

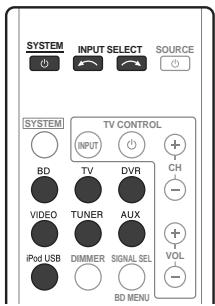

Basisbediening 47
Het ingangssignaal kiezen 48

05 iPod/USB-weergave

Een iPod afspelen 49
iPod-weergave 49
Foto's en video's bekijken 51
Over iPod 51
Een USB-apparaat afspelen 51
Voornaamste afspeeltoetsen 52
Compatibility metGPCOMPRIDE audio 53

06 Gebruik van de tuner

Luisteren maar de radio 54
Voor een better FM-stereogeluid 54

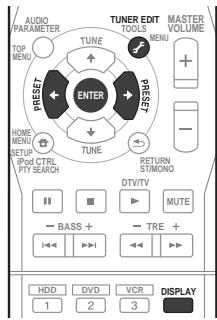

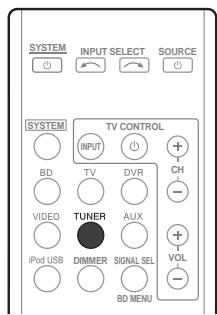

Voorkeurzenders opslaan 54
Luisteren maar voorkeurzenders. 55
Naamgeving van voorkeurzenders. 55
Een inleiding tot RDS. 55
Zoeken maar RDS-programma's. 56
RDS-informatie weergeven 56

07 Luisteren maar uw systeme

De luistermodus selecteren 57
Automatische weergave. 57
Luisteren met surroundgeluid 57
Gebruik van de geavanceerde surroundeffecten 58
Luisteren in stereo 58
Gebruik van Front Stage Surround Advance 59
Gebruik van Stream Direct 59
Gebruik van de Sound Retriever 60
Luisteren met akoestische frequentiekalibratie 60

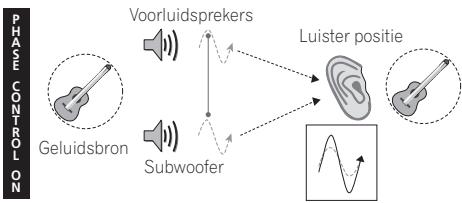

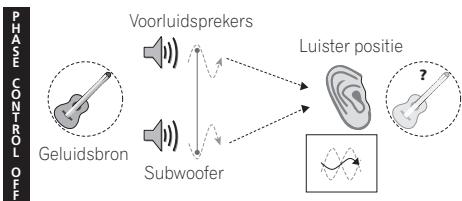

Beter geluid met Phase Control 60
Functies die beschikbaar zijn wanner surround-achterluidsprekers zijn aangesloten 61

Surroundgeluid-modus 61
Gebruik van surround-achterkanaal
verwerking 62
Up Mix functie instellen 62

De audio-opties instellen 63

08 Het systemdinstelmenu (System Setup)

Gebruik van het System Setup menu. 66
Handmatige luidsprekerinstelling (Manual SP Setup) 66
Luidsprekerinstalling. 67
Kanaalniveauaus 68
Luidsprekerafstand 68

09 De rest van uw systeme medieren De afstandsbediening instellen voor de bediening van andere apparaten. 69

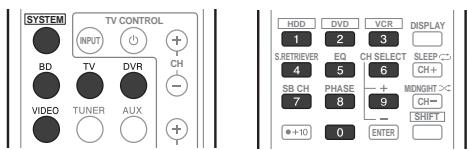

Apparaatcodes recktstreeks selecteren .69
Alle instellenen van de afstandsbediening
wissen .69
Bedieningstoetsen voor TV's .70
Bedieningstoetsen voor andere
apparaten .71
Lijst met apparaatcodes .73

10 Overige informatatie

Problemen oplossen 78
HDMI 80
Belangrijke informatie betreffende de
HDMI-verbinding. 80
iPod berachten. 81
USB-berachten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Het systemd resetten. .81
Technische gegevens .82
SX-SWR1 receiver-subwoofer .82
S-DV595T luidsprekersysteme .82
S-SWR600 luidsprekersysteme .83
S-SWR500FS luidsprekersysteme .83
Het apparatus schoonmaken .83

Hoofdstuk 1-1

Luidsprekeropstelling (HTP-700)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

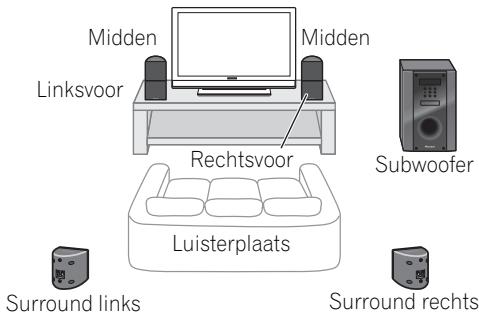

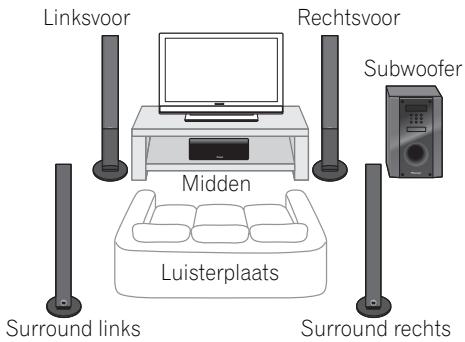

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardeerkanaals surroundluidsprekeropstelling voor optimaal 5.1- kanaals thusbioscoopgeluid. De linker en rechter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

Voorbereiding van de luidsprekers

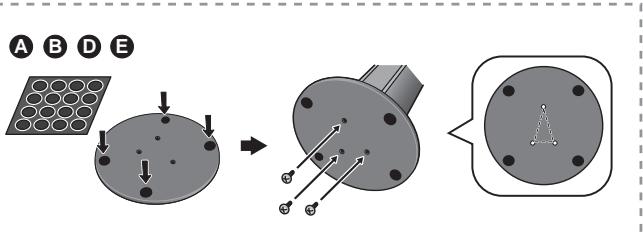

1 Bevestig de antislipkussentjes aan de onderkant van de voet van de luidsprekerstandaards en de receive-subwoofer.

Voor de voet van de luidspekerstandaards:

Gebruik het aangehechte kleefmiddel om de vierkleine kussentjes aan de voet (onderkant) van elke luidsprekerstandaard te bevestigen.

Kleine antislipkussentjes

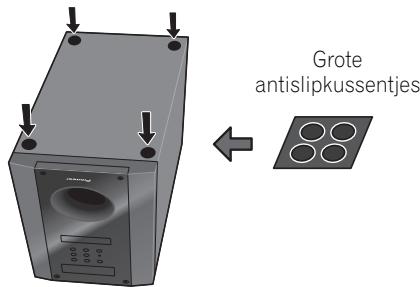

Voor de subwoofer:

Gebruik het aangehechte kleefmiddel om de vier grote kussentjes aan de voet van de subwoofer te bevestigen.

Grote antislipkussentjes

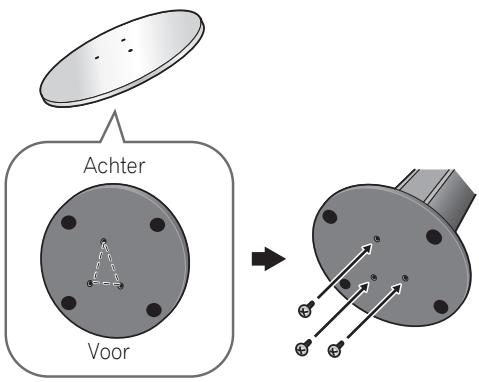

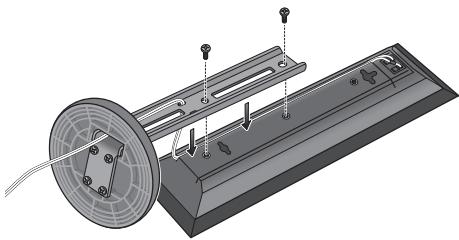

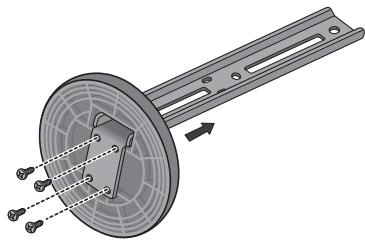

2 Bevestig de voet van de luidspekerstandaard met de bijgeleverde schroeven aan de steel.

Nadat u de steel en de voet hebt uitgelijnd,
kunt u deze met dekleine schroeven
bevestigen zoals hieronder is aangegeven. De
luidspreker moet in de richting van de basislijn
van de gelijkzijdige driehoek wijzen.

Let op

• Draai de schroeven Niet te strak aan.
• Doet u dat wel, dan können de schroeven en/of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage.
• Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die möglich te veel druk op de schroeven en de moeren uitoefenen.
• Controller bij de montage of er geen vreemde voorwerpen aan de voet van de standaard of de hove luidspreker kleven.

• Als er iota's tussen de voet van de standaard en de hove luidspreker zit, worden de eenheid möglichk Niet stevig genoeg gemonteerd, waardoor deze kan omvallen.

• Ga Niet op de voet van de hoge luidspreker staan om de luidspreker op+zijn plaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letselveroorzaken. Wees vooral voorzichtig als er kinderen in de buurt zich.

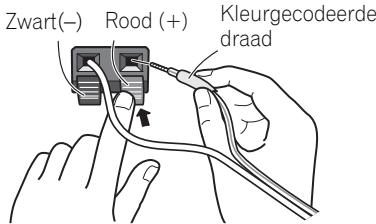

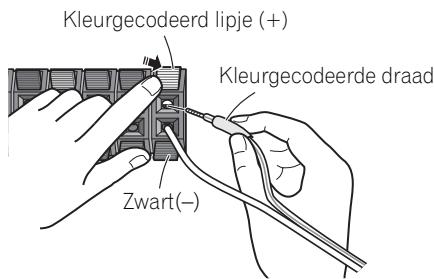

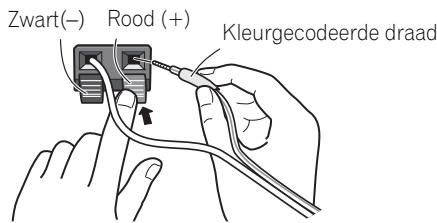

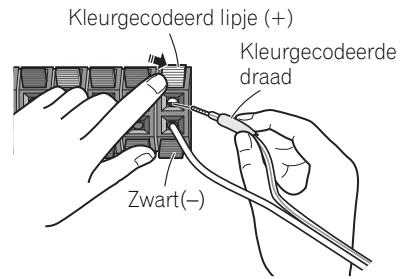

3 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U kunt de luidsprekers die in de afbeelding zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan dechterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Midden: Groen

Surround rechts: Grijs

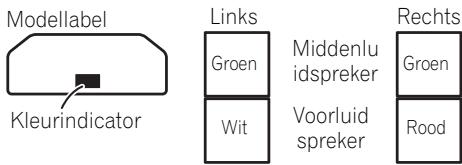

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steek verwolgens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

Let op

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekerkabels,要去 u het netsnoor losmaken voordat u eventuele niet-geisoleerde onderdelen aanraakt.
- Sluit geen andere luidsprekers aan dan die bij dit system worden geleverd.
- Sluit de bijgeleverde luidsprekers Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidonderbrekingen.
- Als de kabeldraten toevallig uit de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, worden er een buitenspige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

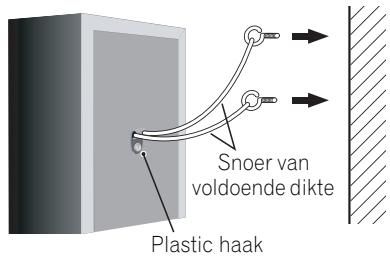

Bevestigen van voor- en surroundluidsprekers

• Zet de voor- en surroundluidsprekers vast met de bijgeleverde plastic haak.

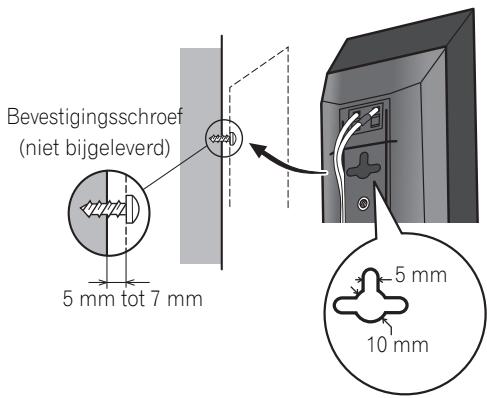

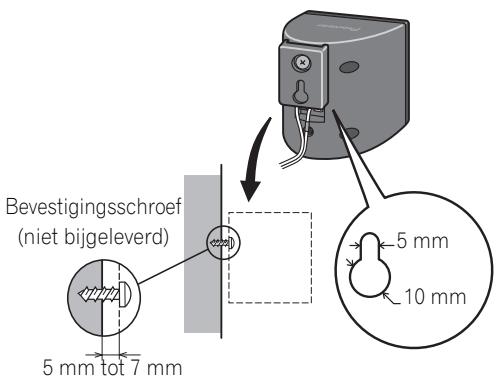

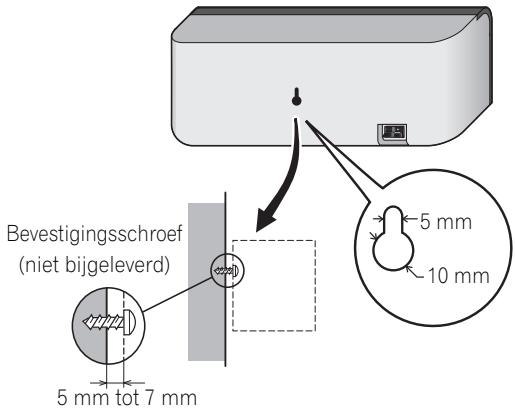

Schroef twee steunhaken in de muur anschter de luidspreker. Laat een dikke snoer rond de scholderijhaken en de plastic haak lopen zodat de luidspreker stabel staat (controllerer of de bevestiging het gewicht van de luidspreker kan dragen). Na de montage要去 u controlleren de luidspreker stevig staat.

Let op

• De plastic haak is geen ophanghaak en u mag de luidspreker Nietrechtstreeks met behulp van deze haak aan de muur hangen. Gebruik.altijd een snoer om de luidspreker stabel te bevestigen.
• Pioneer kan nicht aansprakelijk worden gesteld voor eventuele letsel of beschadigingen als gevolg van een foultrieve montage of installment, onvoldoende sterkte van de montagematerialien, verkeerd gebruik van de apparatuur of als gevolg van eventuele andere oorzaken, zoals naturarrampen.
• Bij hetplaatsen van dit apparaat dient u ervoor te zorgen dat het goed worden bevestigd. Vermijdplaatsen waar het apparaat kan vallen en letsel kanveroorzaken bij natuurampen (zoals aardbevingen).

De middenluidspreker aan de muur bevestigen

De middenluidspreker heeft een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan kuren loslaten, of dat de muur Niet stevig genoeg zou kuren zich om het gewicht te dragen, waardoor de luidspreker valt. Controleer of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zich voor de muur en die het gewicht van de luidspreker kutten dragen.

Let op

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalden of schade die het gevolg zijn van een onjuiste installmentie.

Aanvullende opmerkingen over de installment van de luidsprekers

• Zet de linker en rechter voorluidspreker opgelijke afstand van de TV.

• Voor een optimale weergave要去en de surroundluidsprekers een weinig boven oorniveau worden opgesteld.

Voorzorgsmaatregelen:

• Wonneer u de middenluidspreker op de TV zet, zorg er dan voor dat de luidspreker stevig met tape of iets dergelijk is vastgemaakt. Het is anders möglichd dat de luidspreker van de TV valt als gevolg van stoten of schokken, met eventueel letsel of beschadiging van de luidspreker tot gevolg.
  Zorg ervoor dat blote luidsprekerdraad samen worden gedraaid en—helemaal in de luidsprekeraansluiting worden gestoken. Als een blote luidsprekerdraad het中断paneel raakt, kan de stroom worden onderbroken als veiligheidsmaatregel.
• De voor-, midden- en surroundluidsprekers die bij dit systeme worden geleverd zijn magnetisch afgeschermd. Afhankelijk van de opstelling van de installmentie, kan hetECHter toch gebeuren dat kleurvervorming optreedt wanner een luidspreker erg zich bij het TV-schem staat. Als dit gebeurt, moet u de TV uitschaken en dan na 15 minutes tot 30 minutes weeinschaken. Blijft het probleem bestaan, zet de luidspreker dan verder van de TV vandaan.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet te zich bij een TV of beeldschem worden geplaatst. Magnetische opslagmedia (zoals een diskette of audio/videoac cassette)要去 u ookuit de buurt van de subwoofer honden.
• Bevestig de voorluidsprekers/ surroundluidsprekers en de subwoofer Niet aan de muur of het plafond. De luidsprekers konnen vallen en letsel veroorzaken.
• Ga Niet op de voet van de hoge luidspreker staan om de luidspreker op+zijn plaats te duwen of te draaien. De luidspreker kan dan omvallen en beschadigen of letselveroorzaken. Wees vooral voorzichtig als er kinderen in de buurt zich.

Hoofdstuk 1-2

Luidsprekeropstelling (HTP-600)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

Als de luidsprekers op elkaar worden gezet, moet u altiijd de bijgeleverde beugels gebruiken om de luidsprekers aan elkaar te bevestigen (pageina 19).

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardeerkanaals surroundluidsprekeropstelling voor optimaal 5.1-kanaals thusbioscoopgeluid. De linker enrechter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

*Wanneer de middenluiddsprekers in het midden geplaatst zich.

Voorbereiding van de luidsprekers

1 Bevestig de antislipkussentjes aan de onderkant van de luidsprekers en de receive-subwoofer.

Voor de voor-, midden- en surroundluidspekers:

Gebruik het aangehechte kleefmiddel om de drie kussentjes aan de voet (onderkant) van elke luidspreker te bevestigen.

Voor de subwoofer:

Gebruik het aangehechte kleefmiddel om de vier groe kussentjes aan de voet van de subwoofer te bevestigen.

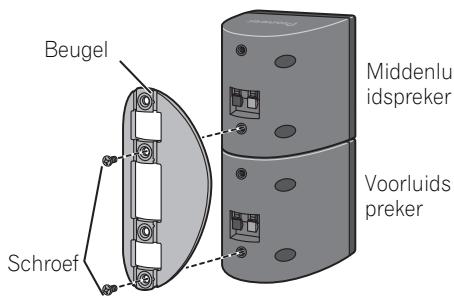

2 (Wanner de middenluidsprekers rechts en links worden geplaatst) Zet de luidsprekers op elkaar en kaak deze met de beugel vast.

Elke luidspreker heeft een kleurgecodeerde indicator op het modellabel aan de achterkant ten behoeve van de installatione. Let op de kleurindicators en installerer de luidsprekers op de juiste manier.

Zet de luidsprekers op elkaar zoals in de afbeelding is aangegeven. Leg de beugel op de bovenste en onderste schroefgaten zoals in de onderstaande afbeeldingen worden getoond en draai de schroeven goed aan.

Let op

• Verplaats de luidsprekers nicht wanner zemet de beugel aan elkaar+zijn bevestigd.Doet u dat wel, dan kurz u de beugel beschadigen of schade aan de beugel en de luidsprekers verergeren als u ze LAST vallen.

3 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U kurz de luidsprekers die in de afbeelding zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan dechterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Midden: Groen

Surround rechts: Grijs

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steek verwolgens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

• Bij het aansluiten van de middenluidspreker dient het dubbele uiteinde van de Y-kabel opdezelfde manier op de twee middenluidsprekers te worden aangesloten.

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan dechterkant van de receiver-subwoofer aan.

Let op

• Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekerkabels,要去 het netsnoor losmaken voordat u eventuele nietgeisoleerde onderdelen aanraakt.
• Sluit geen andere luidsprekers aan dan die bij dit system worden geleverd.
• Sluit de bijgeleverde luidsprekers Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
• Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controlleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidonderbrekingen.
• Als de kabeldraden toe Vallig uit de aansluitingen worden geduwd en hierdoord de draden met elkaar in aanraking komen, worden er een buitensporige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittvallen en zelfs beschadigd raken.

De luidsprekers aan de muur bevestigen

Alle luidsprekers (behalte de subwoofer, die altijd op de grond要去an) hebben gaten voor bevestigingsbeugels; afhankelijk van de luidsprekeropstelling die u kiest, kutu de voor-, midden- en surroundluidsprekers aan de muur bevestigen.

• Draai de bijgeleverde schroef zo strak möglichk aan bij het bevestigen van de beugel aan dechterkant van de luidspreker.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan kuren loslaten, of dat de muur Niet stevig genoeg zou kuren zich om het gewicht te dragen, waardoor de luidspreker valt. Controleer of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zich voor de muur en die het gewicht van de luidspreker kannen dragen.

Let op

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalden of schade die het gevolg zich van een onjuiste installmentie.

Schroef (bijgeleverd)

Bevestigingsbeugel (bigeleverd)

Aanvullende opmerkingen over de installment van de luidsprekers

Zet de linker en rechte voorluidspreker opgelijke afstand van de TV.
- Voor een optimale weergave要去en de surroundluidsprekers een weinig boven oorniveau worden opgesteld.

Voorzorgsmaatregelen:

• Wanner u de middenluidspreker op de TV zet, zorg er dan voor dat de luidspreker stevig met tape of iets dergelijk is vastgemaakt. Het is anders möglichk dat de luidspreker van de TV valt als gevolg van stoten of schokken, met eventueel letsel of beschadiging van de luidspreker tot gevolg.
• De voor-, midden- en surroundluidsprekers die bij dit systeme worden geleverd zijn magnetisch afgeschermd. Afhankelijk van de opstelling van de installmentie, kan hetECHter toch gebeuren dat kleurvervorming optreedt wanner een luidspreker erg zich bij het TV-schem staat. Als dit gebeurt, moet u de TV uitschaken en dan na 15 minutes tot 30 minuteseer inschaken. Blijft het probleem bestaan,zet de luidspreker dan verder van de TV vandaan.
• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet te zich bij een TV of beeldschem wormen geplaatst. Magnetische opslagmedia (zoals een diskette of audio/videoocassette) moet u ook uit de buurt van de subwoofer honden.
• Bevestig de subwoofer Niet aan de muur of het plafond. Deze kan vallen en letselveroorzaken.

Hoofdstuk 1-3

Luidsprekeropstelling (HTP-FS500)

Veiligheidsmaatregelen bij de installmentie

Leg de luidsprekers bij de montage plat neer om een ongeluk of letsel te voorkomen. Zorg dat u de luidsprekers op een stevige ondergrond in elkaar zet en opstelt.

Opstelling voor\ thuisbioscoopgeluid

Dit is een standardl luidsprekeropstelling. De linker en rechter voorluidspreker dienen ongeveer 1,8 m tot 2,7 m uit elkaar te worden geplaatst.

Voorbereiding van de luidsprekers

1 Bevestig de antislipkussentjes aan de voet van de receiver-subwoofer.

Gebruik het aangehechte kleefmiddel om de vier kussentjes aan de voet van de subwoofer te bevestigen.

2 Steek de staaf via het gat hinter in de voet maar binnen en maak deze met de 4 schroeven vast.

Let op

• Draai de schroeven Niet te strak aan.
• Doet u dat wel, dan können de schroeven en/of de moeren beschadigd worden. Gebruik een middelgrote handschroevendraaier voor de montage.
• Gebruik geen elektrische schroevendraaiers of te grote schroevendraaiers die möglichk te veel druk op de schroeven en de moeren uitoefenen.
• Controller bij de montage of er geen vreemde voorwerpen aan de voet van de standaard of de hove luidspreker kleven.
• Als er iota's tussen de voet van de standaard en de hove luidspreker zit, worden de eenheid möglichk Niet stevig genoeg gemonteerd, waardoor deze kan omvallen.

3 Bevestig de pakking aan de staaf.

Bevestig de pakking aan het oppervlak van de staaf waar de luidspreker worden gemonteerd.

4 Steek de luidsprekerkabel via het gat awhile in de voet door maar het gat in de staaf.

5 Sluit alle luidsprekers aan.

Sluit de draden op de luidspreker aan. U=kunt de luidsprekers die in de afbeelding zich aangegeven identificeren aan de hand van de kleurgecodeerde indicator op het label aan dechterkant.

Linksvoor: Wit

Rechtsvoor: Rood

Zorg dat de kleurgecodeerde draad overeenkomt met de kleurindicator op het label en steek verwolgens de kleurgecodeerde draad in de rode (+) aansluiting en de andere draad in de zwarte (-) aansluiting.

Zwart(-) Rood (+) Kleurgeocodeerde

Sluit het andere uiteinde op de kleurgecodeerde luidsprekeraansluiting aan de achterkant van de receiver-subwoofer aan.

• Wanner de aansluiting is voltooid, dienen de luidsprekerkabels te worden bevestigd. Breng de kabels aan in de uitsparing in de luidsprekers.

Let op

Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten of losmaken van de luidsprekerkabels,要去 u het netsnoor losmaken voordat u eventuele Niet-geisoleerde onderdelen aanraakt.
- Op dit systemmogen alleen de bijgeleverde luidsprekers, of luidsprekers die officieel als optie zijn aangewezen, worden aangesloten.
- Sluit de bijgeleverde luidsprekers Niet op een andere versterker aan dan die bij dit system wordt geleverd. Aansluiten op een andere versterker kan resulteren in een defect of brand.
- Na het aansluiten van de stekkers dient ulichtjes aan de kabels te trekken om te controleren of de kabels stevig zijn aangesloten. Een slechte aansluiting kan zorgen voor ruis en geluidsonderbrekingen.
- Als de kabeldraden toe Vallig uit de aansluitingen worden geduwd en hierdoor de draden met elkaar in aanraking komen, wordt er een buitenspige extra belasting op de versterker geplaatst. Hierdoor kan de versterker uittallen en zelfs beschadigd raken.

6 Maak de luidspreker en de staaf met de 2 schroeven aan elkaar vast.

• Controller of de luidsprekerkabel nicht zusammen de staaf en de luidspreker worden klemgedrukt.

• Duw de luidsprekkerkabel in de onderkant van de voet van de de standard.

De voorluidsprekers aan de muur bevestigen

De voorluidspreker heeft een montagegat dat gebruikt kan worden om de luidspreker aan de muur te bevestigen.

Voorafgaand aan het bevestigen

• Vergeet Niet dat het luidsprekersystem zwaar is en dat de schroeven door het gewicht ervan kuren loslaten, of dat de muur Niet stevig genoeg zou kuren zich om het gewicht te dragen, waardoor de luidspreker valt. Controleer of de muur waaraan u de luidsprekers wilt bevestigen, sterk genoeg is om de luidsprekers te dragen. Niet bevestigen aan triplex of muren met een zacht oppervlak.
• Er worden geen bevestigingsschroeven bijgeleverd. Gebruik schroeven die geschikt zich voor de muur en die het gewicht van de luidspreker kannen dragen.

Let op

• Wonneer u Niet zeker bent van de eigenschappen en de sterkte van de muren, dient u voor advies contact op te nemen met een vakman.
• Pioneer is Niet verantwoordelijk voor ongevalden of schade die het gevolg zich van een onjuiste installmentie.

De luidsprekers bevestigen

De voorluidspreker kan verticaal of horizontaal aan de muur worden opgehangen. Gebruik een gat om de luidspreker verticaal op te hangen en twee gaten om hem horizontaal op te hangen.

Wanneer de luidspreker horizontaal worden opgehangen, bevestigt u hem zo dat de luidsprekeraansluiting aan de achterkant van de luidspreker aan de buiteenkant is, zo ver möglichk verwijderd van de luidsprekeraansluiting van de andere luidspreker.

Aanvullende opmerkingen over de installment van de luidsprekers

Zet de linker en rechter voorluidspreker opgelijke afstand van de TV.

Voorzorgsmaatregelen:

Zorg ervoor dat blote luidsprekerdraad samen worden gedraaid en—helemaal in de luidsprekeraansluiting worden gestoken. Als een blote luidsprekerdraad het中断paneel raakt, kan de stroom worden onderbroken als veiligheidsmaatregel.
- De voorluidsprekers die bij dit systeme worden geleverd zichn magnetisch afgeschermd. Afhankelijk van de opstelling van de installmentie, kan het echter toch gebeuren dat kleurvervorming optreedt wanneer een luidspreker erg zichbij het TV-schem staat. Als dit geleurt, moet u de TV uitschakenen dan na 15 minutes tot 30 minutes weeinschakenen. Blijft het probleem bestaan,zet de luidspreker dan verdier van de TV vandaan.

• De subwoofer is nicht magnetisch afgeschermd en mag waarom Niet te zich bij een TV of beeldschem wormen geplaatst. Magnetische opsglagmedia (zoals een diskette of audio/video cassette)要去 u ook uit de buurt van de subwoofer honden.
• Bevestig de subwoofer Niet aan de muur of het plafond. Deze kan vallen en letselveroorzaken.

Voor een beteregeluidskwaliteit

Een thuisbioscoopsystem kan gemakkelijk worden opgezet met enkel de voorluidsprekers (rechts/links) en de subwoofer van.Deze set, maar door een los verkrijgbaar S-SWR5CR liquidsprekersystem toe te voegen=kunt u genieten van=echt 5.1-kanaals surroundgeluid.

Neem de volgende punten in acht bij het aansluiten van het los verkrijgbare luidsprekersystem:

• Wanner vanaf hoofdstuk 2 in deze handleiding een bepaald model worden beschreiben, leest u de gedeelten die betrekking hebben op de HTP-600.
• Voor informatatie betreffende de installmenten aansluiting van het los verkrijgbareluidsprekersysteme raadpleegt u deinformatie die bij het los verkrijgbareluidsprekersysteme worden geleverd,samen met het Luidsprekeropstelling (HTP-600) op pagina 18 gedeelte in deze handleiding.
• Zie Automatische instelling van surroundgeluid (MCACC) op pagina 45 om uw systeme opniew in te stellen met behulp van MCACC.

Hoofdstuk 2

Aansluitingen

Achterpaneel

1 Coaxiale/optische digitale audio-ingangen (x3)

Gebruik deze ingangen voor digitale audiobronnen zoals DVD-spelers/recorders, digitale satellietontvangens, CD-spelers enz.

2 HDMI-ingangen (x3)/uitgang (x1)

Meerdere ingangen en een uitgang voor een audio/videooverbinding van hoge kwaliteit met compatibile HDMI-apparaten.

3 FM antennaeaansluiting

4 Stereo analoge audio-ingangen/uitgangen

Gebruiken deze ingangen en uitgangen voor audiobronnen zoals CD-spelers, cassettecks, draaitafels enz.

5 Voorversterkeruitgangen voor surround-achterkanalen

Gebruik deze uitgangen voor het aansluiten van afzonderlijke versterkers voor de surroundachterkanalen.

6 MCACC SETUP MIC aansluiting

Gebruik deze aansluiting voor het aansluiten van de bijgeleverde microfoon voor de Automatische MCACC setup (pagea 45).

7 Video-ingangen/uitgangen

Gebruik deze ingangen en uitgangen voor videobronnen zoals DVD-spelers/recorders, videocassetterecorders enz.

8 AC IN -Netstroomingang

9 SPEAKERS aansluitingen

Zorg dat de kleuren van de luidsprekerkabels overeenkomen met de bijbehorende aansluitingen.

De kabels aansluiten

Zorg ervoor dat de kabels Niet over het apparaat heenliggen. Anders produeert het magnetische veld van de transformatoren in dit apparaat een brom in de luidsprekers.

Let op

• Voordat u de apparatuur aansluit of eventuele aansluitingen wijzigt, moet u de stroom uitschaken en de stekker van het netsnoer uit het stopcontact trekken. Nadat alle aansluitingen zijn voltooid, steekt u de stekker weir in het stopcontact.

Over de verbinding met de videouitgangen

Dit systeem is Niet uitergerust met een video- omzetter. Wanner e u een HDMI-kabel gebruikt voor het aansluiten van een ingangsapparaat, moet u dezelfde kabel gebruiken voor de verbinding met de TV.

HDMI-kabels

De HDMI-kabels zorgen voor de overdracht van ongecomprimeerde digitale video, alsmede bijna elk type digitale audio waarmee de aangesloten component compatibel is, waaronder DVD-Video, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (zie hieronder voor beperkingen), Video CD/Super VCD, CD, SACD (alleen DSD 2-kanaals) en 192kHz / 8 -kan. (max. aantal kanaalingangen) PCM.

Zorg ervoor dat u de aansluiting in de juiste richting verbindt.

Over HDMI

HDMI (High Definition Multimedia Interface) ondersteunt zowel beeld als geluid via eén enkele verbinding en wordt gebruikt bij DVD spelers, DTV, settopboxen en andere AV-apparaten. HDMI is bedoeld als combinatie van de technologieën High Bandwidth Digital Content Protection (HDCP) en Digital Visual Interface (DVI). Met HDCP worden digitale content beleiligd die door beeldschermen die aan DVI voldoen worden verzonden en ontvangen.

HDMI kan standaard,verbeterde en hoge-definitie video ondersteunen,alsmede standaard toteerkanaals surroundgeluid. HDMI kent o.a. ongecomprimeerde digitale video,een bandbreedte van maximaal 2,2 GB per seconde (bij HDTV-signaal), eén aansluiting (i.p.v.meerdere kabels en stekkers) en communicatie tussen de AV-bron en AV-appeparaten zoals DTV's.

Dit systeem is ook compatibel met de DeepColor- en x.v.Color-functie (x.v.Color is een handelsmerk van Sony Corporation).

HDMI, het HDMI-Logo en High-Definition Multimedia Interface着眼 handelsmerken of geregisteerde handelsmerken van HDMI Licensing, LLC.

Opmerking

1. Zet de HDMI-parameter in De audio-opties instellen op pagina 63 op THRU (THROUGH) en zet het ingangssignaal in Het ingangssignaal kiezen op pagina 48 op HDMI wanneer u het HDMI audio-uitgangssignaal van uw TV of flat screen TV wilt horen (er worden geeluid van dit systeme weergegeven).
2. Als het videosignaal Niet op uw TV of flat screen TV worden weergegeven, probeert u de resolutie-instellenen op uw component of scherm aan te passen. Het is möglichk dat sommige componenten (zoals videogameapparaten) over resolutions beschikken die wellicht Niet kuren worden weergegeven. In dat geval gebrukt u een (analoge) composiet-aansluiting.
3. De ingangssignalen van de (analogue) composiet-video-ingangen van dit apparaat worden nicht uitgevoerd via de HDMI OUT.
4. Wonneer het videosignaal van de HDMI 480i, 480p, 576i of 576p is, hunnen Multi Ch PCM-geluid en HD-geluid nicht worden ontvangen.

Belangrijk

• Verteleken met bestaande digitale audio-overdrachtformaten (optisch en coaxial), heeft HDMI-formaat digitale audio-overdracht meerijd nodig om herkend te worden. Als gevolg hiervan konnen er onderbrekingen in het geluid optreden bij het omschakelen:tussen formaten of het beginnen met afspelen.

Tevens kan bij het in-/uitschakelen van de component die op de HDMI OUT aansluiting van dit apparaat is aangesloten of bij het aansluiten/losmaken van de HDMI-kabel ruis ontstaan of het geluid onderbroken worden.

Analoge audiokabels

Gebruik RCA-tulpstekkerkabels voor het aansluiten van de analoge audio-apparaten. Deze kabels herkent u aan de rode en witte stekkers; sluit de rode stekkers aan op de R-aansluitingen (rechts) en de witte stekkers op de L-aansluitingen (links).

Digitale audiokabels

Gebruik in de handel verkrijgbare coaxiale digitale audiokabels of optische kabels om digitale apparaten op dit system aan te sluiten.1

Coaxiale digitale audiokabel

Optische kabel

Gewone RCA-videokabel

Deze kabels worden het meest gebruikt voor videoverbindingen en worden gebruikt om composiet-video-aansluitingen met elkaar te verbinden. De gele stekkers onsderscheiden ze van de kabels voor audio.

Opmerking

1 Wanner u optische kabels aansluit, wees dan voorzichtig dat u bij het insteken van de stekker het aflsuitklepje van de optische aansluiting Niet beschadigt.
- Wikkel een optische kabel losjes op om hem te bewaren. De kabel kan worden beschadigd als hij scherp worden gebogen.
- Voor coaxiale digitale aansluitingenkest u ook een gewone RCA-videokabel gebruiken.

Uw TV aansluiten (voort TV-geluid)

Maak deze aansluitingen om het geluid van de ingebouwde tuner van de TV te konnen weergeven.

- Verbind de analoge audio-uitgangen van uw TV met de TV/SAT ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel.

• Als uw TV is uitgerust met een ingebouwde decoder,kest u ook een optische digitale audio-uitgang van uw TV verbinden met de DIGITAL OPTICAL IN 2 (AUX) ingang van dit systeme. Gebruik een optische kabel voor de verbinding.1

Opmerking

1 In dit geval moet u op het systeme instellen welke digitale ingang u met de TV hebt verbonden (zie Het ingangssignaal kiezen op pagina 48).

Uw TV en weergave-apparatuur aansluten

Aansluitingen make via HDMI

Als u een apparaat met HDMI of DVI (met HDCP) hebt (Blu-ray disc-speler enz.), kunt u dit met een los verkrijgbare HDMI-kabel op dit systeme aansluiten.

1 Verbind de HDMI-uitgang van uw BD/DVD-speler met de HDMI BD/DVD IN ingang van dit system.
Gebruik een HDMI-kabel voor de verbinding.
2 Verbind de HDMI OUT van dit system met een HDMI-ingang van uw TV.

3 Verbind de MONITOR OUT van dit system met een composiet-video-ingang van uw TV.

Het OSD-schem zal nicht verschijnen als u de verbinding maar de TV hebt gemaakt via de HDMI-uitgang. Gebruik composiet-verbindingen voor de systeeminstelingen.

Gebruik een standard RCA-videokabel.

Aansluiten van een apparaat zonder HDMI-aansluiting

Deze afbeelding toont de verbinding:tussen een TV en DVD-speler (of ander weergave-apparaat) zonder HDMI-aansluiting en dit system.

1 Verbind de composiet-video-uitgang van uw DVD-speler met de VIDEO BD/DVD ingang van dit system.

Gebruik een standard RCA-videokabel.

2 Verbind de audio-uitgang van uw DVDspeler met de AUDIO BD/DVD IN ingangen van dit system.

Gebruik een stereo RCA-tulpstkerkabel. Als uw apparaat een digitale uitgang heeft, kutn u ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

3 Verbind de MONITOR OUT van dit system met een composiet-video-ingang van uw TV.

Gebruik een standard RCA-videokabel.

Een HDD/DVD-recorder, videocasseterecorder en andere videobronnen aansluten

Dit systemd heeft audio/video-ingangen en uitgangen die geschikt zijn voor het aansluten van analoge of digitale videorecorders, zoals videocassetterecorders en HDD/DVD-recorders.

DVR, videocasseterecorder, LD-speler enz.

1 Verbind de composiet-video-uitgang van uw video-apparaat met de VIDEO DVR/VCR ingang van dit system.

Gebruik een standard RCA-videokabel.

• Als het aangesloten video-apparaat is voorzien van een HDMI-uitgang,(Int u ook een HDMI-kabel voor de verbinding gebruiken. In dit geval moet u ook een HDMI-kabel gebruiken voor het aansluiken van de TV.

2 Verbind de VIDEO DVR/VCR OUT van dit system met een composiet-video-ingang van uw video-apparaat.

3 Verbind de audio-uitgang van uw videoapparaat met de AUDIO DVR/VCR IN ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft, kutn u ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

4 Verbind een video-ingang van de recorder met de VIDEO DVR/VCR uitgang van dit system.

Gebruik een standard RCvideokabel.

Opmerking

Een satelliotontvanger of andere digitale settopbox aansluten

Satelliet- en kabelontvangers en terrestrische digitale TV-tuners zijn alle voorbeelden van zogenoemde 'settopboxen'.

1 Verbind de composiet-video-uitgang van uw settopbox met de VIDEO TV/SAT ingang van dit system.

Gebruik een standard RCA-videokabel.

• Als de aangesloten settopbox is voorzien van een HDMI-uitgang,kest u ook een HDMI-kabel voor de verbinding gebruiken. In dit geval moet u ook een HDMI-kabel gebruiken voor het aansluien van de TV.

2 Verbind de audio-uitgang van uw settopbox met de AUDIO TV/SAT IN ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft,kest u ook een optische kabel of een coaxiale kabel voor de verbinding gebruiken.1

Opmerking

1 In dit geval moet u op het systeme instellen welke digitale ingang u met de TV hebt verbonden (zie Het ingangssignaal kiezen op pagina 48).

Andere geluidsapparatuur aansluiten

Het aantal en soort verbindingen hangt af van het soort apparaat dat u aansluit. Volg de onderstaande aanwijzingen om een CD-R, MD, DAT, taperecorder of andere geluidsapparatuur aan te sluiten.

CD-R, MD, DAT enz.

1 Verbind de analoge audio-uitgangen van het apparaat met een set vrijie audio-ingangen van dit system.

Gebruik een stereo RCA-tulpstekkerkabel. Als uw apparaat een digitale uitgang heeft, kutn u deze verbinden met een digitale ingang van het systeem, zoals afgebeeld.

2 Als u een recorder aansluit, verbindt u de analoge audio-uitgangen met de analoge audio-ingangen van de recorder.

Het voorbeeld toont een analoge verbinding met de AUX OUT analoge uitgangsaansluiting met behulp van een stereo RCA-tulpstekkerkabel.

Opmerking

1 Houd er rekening mee dat u digitale apparaten op analoge audio-aansluitingen moet aansluiten als u van digitale apparaten (zoals een MD) maar analoge apparaten, en omgekeerd, wilt opnemen.

Aansluten op de video-aansluiting op het voorpaneel

Wanneer apparatuur op de video-aansluiting op het voorpaneel is aangesloten, is deze toegankelijk via de VIDEO toets op het voorpaneel. Er zijn standardaard audio/video-aansluitingen. Sluit de apparatuur op bezelfde wijze aan als bij gebruik van de aansluitingen op hetchterpaneel.

• Verwijder de paneelafdekking wanner u apparatuur op het voorpaneel aansluit.

Videocamera enz.

Een iPod/Phone aansluten

Dit systemd heeft een speciale iPod/iPhone-aansluiting die u kurz gebruiken om het afspelen van het audiomateriaal van uw iPod/ iPhone te regelen met de bedieningsorganen van dit systemd.

• Zet het systeme in de ruststand (standby) engebruik dan de bijgeleverde iPod-kabel om uw iPod op de iPod/iPhone-aansluiting op het voorpaneel van dit systeme aan te sluiten.

• Verwijder de paneelafdekking wanner u apparatuur op het Voorpaneel aansluit.

• Raadpleeg voor het aansluiten van de kabels eveneens de handleiding van de iPod.

• Zie Een iPod afspelen op pagina 49 voor aanwijzingen voor de bediening van de iPod.

Een USB-apparaat aansluiten

U kunt bestanden afspelen via de USB-aansluiting aan de voorkant van dit systeme.

• Zet het systeme in de ruststand (standby) en sluit dan uw USB-apparaat op de USB-aansluiting op het voorpaneel van dit systeem aan.

• Verwijder de paneelafdekking wanner u apparatuur op het voorpaneel aansluit.
  Zie Een USB-apparaat aftspelen op pagina 51 voor aanwijzingen voor bediening van het USB-apparaat.

Een FM-antenne aansluten

Sluit de FM-antennedraad aan zoals hieronder is aangegeven. Om de ontvangst en de geluidskwaliteit te verbeteren,kest u externe antennes aansluiten (zie Een externe anteenne aansluiten hieronder).

- Druk de FM-antennestekker in de middenpen van de FM-antenneaansluiting.

Strek de FM-antenna vollediguit en bevestig\ deze aan een muur of deurkozijn om een\ optimale ontvangst te verkrijgen. Laat de\ antenne Niet loshangen en rol deze ook nicht op.

Een externe antennae aansluiten

Om de FM-ontvangst te verbeteren,kest u een FM-antenne op de FM UNBAL 75Ω aansluiten.

Gebruik van de PRE OUT uitgangen voor het aansluiten van surround- achterluidsprekers

Verbind de PRE OUTuitgangen van het systeme met een extra versterker om surround-achterluidsprekers toe te voegen.

• U=kunt ook een surround-achterkanaal versterker gebruiken wanner u maar eén luidspreker wilt toevoegen. In dit geval verbindt u de versterker alleen met de linker (L (Single)) aansluiting.

Het systeem op het stopcontact aansluiten

Sluit het systeme pas op het stopcontact aan nadat u alle apparaten, inclusief de luidsprekers, op het systeme hebt aangesloten.

1 Sluit het bijgeleverde netsnoor op de AC IN aansluiting aan dechterkant van het systeem aan.

2 Steek de stekker aan de andere kant in een stopcontact.

LET OP

• Pak het netsnoor alleen bij het stekkerdeel vast. Haal de stekker Niet uit het stopcontact door aan het snoer te trekken en raak het netsnoor nooit met natte handen aan, want dit kan resulteren in kortsluiting of in een elektrische schok. Plaats het apparaat, een meubelstuk of een ander voorwerp Niet op het netsnoor en knel het netsnoor op geen enkele manier af. Maak nooit een knoop in het netsnoor en bind het ook Niet samen met andere kabels vast. Leid de netsnieren zodanig dat er niemand op trapt. Een beschadigd netsnoor kan brand of een elektrische schokveroorzaken. Controller regelmatin de staat van het netsnoor. Wanner u beschadigingen vaststelt, vraagt u uw dichtstbijzijnde Pioneer-erkende, onafhankelijkke servicecentrum om het netsnoor te verrangen.
• Gebruik geen ander netsnoer dan het snoer dat bij dit system wordt geleverd.
• Gebruik het bijgeleverde netsnoer Niet voor andere doeleinden dan het aansluien van dit system op een stopcontact.
• Wanner u het systeme genuineijd nicht denkt te gebruiken, bijv. tijdens vakanties, moet u de stekkeruit het stopcontact halen.

Hoofdstuk 3

Toetsen en indicators

Voorpaneel

1 Voorpaneel-display

Zie Display op pagina 39 voor meer informatie.

2 Tunerbedieningstoetsen

ST/MONO

Hiermee schakelt u om:tussen de automatische stereomodus en de monoontvangstmodus (pagina 54).

TUNE + / -

Hiermee zoekt u de radiofrequencies (pagina 54).

3 Infrarood-afstandsbedieningssensor

4 Spanningsindicator

5 FUNCTION toets

Hiermee kiest u een ingangsbron.

6 AUTO/DIRECT

Hiermee schakelt u om:tussen de automatische surroundmodus (Automatische weergave op pagina 57) en Stream Direct weergave.

7 STANDBY/ON

Hiermee zet u het systeem aan of in der ruststand (standby).

8 VOLUME + / -

Hiermee stelt u het geluidsniveau in.

9 iPod/USB aansluiting

Hierop kurz u uw Apple iPod of USBgeheugenapparaat aansluiten om deze alsgeluidsbron te gebruiken (pagina 49 en 51).

10 AUDIO/VIDEO ingang

Zie Aansluiten op de video-aansluiting op het voorpaneel op pagina 35.

Display

1 PHASE

Licht op wanner de Phase Control is ingeschakeld (pagea 60).

2 AUTO

Licht op wanner de automatische surroundfunctie is ingeschakeld (Automatische weergave op pagina 57).

3 RDS

Licht op wonneer een RDS-uitzending worden ontvangen (pagea 56).

4 ST

Licht op wonneer een FM-stereo-uitzending wordt ontvangen in de automatische stereomodus.

5 TUNE

Licht op wanner een normale zender worden ontvangen.

6 Uitschakeltimer-indicator

Licht op wonneer de uitschakeltimer is ingeschakeld (pagea 43).

7 Voorkeuzender-indicators

PRESET

Geeft aan wanner een voorkeurzender wordt geregisteerd of opgeroepen.

MEM

Knippert wonneer een voorkeurzender wordt geregistreerd.

8 PRESET-informatie of uitgangssignaal-indicator

Toont het voorkeurzendernummer of het ingangssignaaltype, enz.

9 Alfanumeriek display

Toont diverse systeeminformatie.

10 DTS indicators

DTS

Licht op wonneer een bron met DTS-gecodeerde audiosignalen worden gedetecteerd.

HD

Licht op wonneer een bron met DTS- EXPRESS of DTS-HD geodeerde audiosignalen worden gedetecteerd.

ES

Licht op wonneer een bron met DTS-ES geocodeerde audiosignalen worden gedetecteerd.

96/24

Licht op wonneer een bron met DTS 96/24 gecodeerde audiosignalen worden gedetecteerd.

NEO:6

Wanner een van de NEO:6 functies van het systeme ingeschakeld is,licht deze indicator op om aan te geben dat NEO:6 actief is (pagina 57).

11 Dolby Digital indicators

D D

Licht op wanseer een Dolby Digital geocodeerd signaal wordt gedetecteerd.

D+

Licht op wonneer een bron met Dolby Digital Plus geocodeerde audiosignalen worden gedetecteerd.

DOHD

Licht op wonneer een bron met Dolby TrueHD gecodeerde audiosignalen worden gedetecteerd.

EX

Licht op wanner een bron met Dolby Digital EX geocodeerde audiosignalen worden gedetecteerd.

PLlI(x)

Licht op om Pro Logic II / Pro Logic IIx decoding aan te geven (zie Luisteren met surroundgeluid op pagina 57 voor verdere informatie).

12 ADV.S.

Licht op wanner een van de Avanced Surround functies is geselecteerd (zie Gebruik van de geavanceerde surroundeffecten op pagina 58 voor verdere informatie).

13 SIGNAL SELECT indicators

DIGITAL

Licht op wanner een digitaal audiosignaal is geselecteerd. Knippert wanner er geen digitaal audiosignaal is geselecteerd.

HDMI

Licht op wanner een HDMI-sigmaal is geseleerd. Knippert wanner er geen HDMI-sigmaal is geseleerd.

14 UP MIX indicator

Licht op wanner de UP MIX instelling is ingesteld op ON (pagea 62). Licht ook op wanner DIMMERuitgeschakeld is.

15 DIR.

Licht op wanneer de DIRECT of PURE DIRECT functie is ingeschakeld (pageina 59).

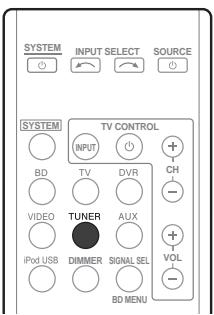

Afstandsbediening

1 SYSTEM

Hiermee zet u het systeem aan of in der ruststand (standby).

2 INPUT SELECT

Hiermee kiest u een ingangsbron.

3 SOURCE

Druk hierop om de andere apparaten die op het systeme waar aangesloten in/uit te schakelen (zie pagina 71 voor verdere informatatie).

4 SYSTEM

Druk hierop om de afstandsbediening te gebruiken voor de bediening van het systeme (u kunt de witte opdrachten boven de cijfertoetsen selecteren (S.RETRIEVER enz.)). Deze toets worden ook gebruikt om de instellingen voor surroundgeluid (pageina 66) of de audioparameters (pageina 60) te make.

5 TV CONTROL toetsen

Deze toetsen zich voor de bediening van de TV die aan de TV toets is toegewezen. Als u dus maar een TV op dit system hem heb tanganstoten, wijst u deze aan de TV toets toe (zie pagina 70 voor verdere informatie).

0

Hiermee schakelt u de TV in/uit.

INPUT

Hiermee kiest u het TV-ingangssignaal.

CH+/-

Hiermee stelt u het volume van de TV in.

6 MULTI CONTROL toetsen

Druk op deze toetsen om de bijbehorende apparaten te bedieren (zie De rest van uwsysteme bedieren op pagina 69).

7 DIMMER

Hiermee verlaagt of verhoogt u de holderheid van het display. De holderheid kan in vier stappen worden ingesteld.

8 SIGNAL SEL

Hiermee kiest u een ingangssignaal (pageina 48).

Druk eerst op BD voor toegang tot:

BD MENU

Hiermee wordt het dismenu van Blu-rays discs getoond.

9 Luistermodustoetsen

AUTO/DIRECT

Hiermee schakelt u om:tussen de automatische surroundmodus (Automatische weergave op pagina 57) en Stream Direct weergave. Bij Stream Direct weergave loopt het signaal Niet via de toonregeling waardoor een uiterst nauwkeurige weergave van de bron worden verzreaken (pagina 59).

STEREO/A.L.C.

Hiermee schakelt u om:tussen stereoweergave, stereomodus met automatischen niveauregeling (pagina 58) en de Front Stage Surround Advance instellenen (pagina 59).

STANDARD

Druk hierop voor standard decodering en om over te schakelen:tussen de Pro Logic II opties (pagina 57).

ADV SURR

Hiermee schakelt u om:tussen de verschillende surroundmodi (pagina 58).

10 Systeeminstelling- en apparaatbedieningstoetsen

De volgende bedieningstoetsen können worden gebruikt nadat u de bijbehorende MULTI CONTROL toets (BD, TV enz.) heb ingedrukt.

Druk eerst op SYSTEM voor toegang tot:

AUDIO PARAMETER

Hiermee opent u de Audio opties (pageina 60).

SETUP

Hiermee opent u het System Setup menu (pagina 66).

RETURN

Hiemee bevestigt u uw menukeuze en verlaat u het menu.

Druk erst op BD of DVR voor toegang tot:

TOP MENU

Hiermee wordt het 'hoofd'menu van een BD/DVD去买ond.

HOME MENU

Hiermee wordt het HOME MENU scherm getoond.

RETURN

Hiemee bevestigt u uw menukeuze en verlaat u het menu.

MENU

Hiermee wordt het TOOLS menuschem van de Blu-ray disc-speler getoond.

Druk eerst op TUNER voor toegang tot:

TUNER EDIT

Hiermee slaat u zenders op en=kunt u ze een naam gehen omze laterweer op teroepen (pagina 54 en 55).

ST/MONO

Hiermee schakelt u om:tussen de automatische stereomodus en de monoontvangstmodus (pagina 54).

PTY SEARCH

Hiermee zoekt u waar RDSprogrammatypes (pagina 56).

Druk eerst op iPod USB voor toegang tot:

iPod CTRL

Hiermee schakelt u om:tussen de bedieningsfuncties van de iPod en de systeembedieningsfuncties (pagina 51).

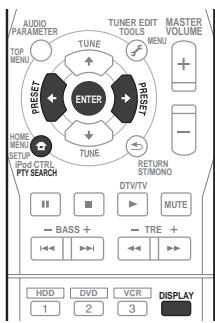

11 (TUNE / , PRESET / ), ENTER

Gebruik de pijltoetsen bij het instellen van het surroundgeluidsysteme (pagina 66). De toetsen worden ook gebruikt om de BD/DVDmenu's/opties te bedieren.

De TUNE / toetsen können worden gebrukt om de radiofrequencies te zoeken (pagina 54) en de PRESET / toetsen können worden gebrukt om de voorkeurzenders te kiezen (pagina 55).

12 MASTER VOLUME + / -

Gebruik.Deze toetsen om het luistervolume in te stellen.

13 Apparaatbedieningstoetsen

De hoofdtotoetsen (▶, enz.) worden gezebruikt om een apparaat te bedieren nadat u dit hebt geselecteerd met de ingangsbrontoetsen.

De bedieningsfuncties boven deze toetsen\ kunnen worden gezruikt nadat u de\ bijbehorende ingangsbrontoets hebt\ geselecteerd (bijvoorbeeld BD, DVR of TV).

Deze toetsen werken ook zoals hieronder worden beschreiben.

Druk erst op SYSTEM voor toegang tot:

BASS - /+

Hiermee worden de lage tonen ingesteld.1

TRE - / +

Hiermee worden de hoeg tonen ingesteld.1

Druk eerst op TV voor toegang tot:

DTV/TV

Hiermee wordt omgeschakeld:tussen de DTV en analoge TV ingangsfunctie van Pioneer flat screen TV's.

14 MUTE

Hiermee zet u het geluid aan en UIT.

15 Cijfertoetsen en andere apparaatbedieningstoetsen

Gebruik de cijfertoetsen om rechtstreeks een radiofrequentie (pagina 54) of een track op een CD, DVD enz. te kiezen. Er zichn nog andere toetsen die{kunnen worden gebruikt nadat de

SYSTEM toets is ingedrukt. (Bijvoorbeeld MIDNIGHT enz.)

HDD*, DVD*, VCR*

Hiermee schakelt u om:tussen de bediening voor de harde schijf, DVD en videocassetterecorder voor HDD/DVD/ videocassetterecorders.

S.RETRIEVER

Druk hierop om wee CD-niveau geluid te verkrijgen bij gecomprimeerde audiobronnen (pagea 60).

EQ

Druk hierop om de Acoustic Calibration EQ instelling in/uit te schakelen (pagea 60).

CH SELECT

Druk enkele malen hierop om een kanaal te selecteren en gebruik dan + / - om het niveau in te stellen (pagea 68).

CH SELECT +/-

Druk hierop om het kanaalniveau in te stellen.

SBCH

Druk hierop om de surround-achterkanaalmodus te selecteren (pageina 62).

PHASE

Druk hierop om de Phase Control in/uit te schakelen (pagea 60).

MIDNIGHT

Hiermee schakelt u de Midnight of Loudness luisterfunctie in (pagea 64).

SLEEP

Druk hierop om de tijsdsduur te wijzigen voordat het system in de ruststand (standby) schakelt (30 min - 60 min - 90 min - Off). U kunt de resterendeijd van de uitschakeltimer algtd controlleren door eenmaal op SLEEP te drukken.

16 DISPLAY

Hiermee kiest u een andere display-aanduiding. De ingangsbronnaam, de luistermodus of het geluidsvolume kan worden gecontroleerd wanner een ingangsbron is geselecteerd.

17 SHIFT

Druk hierop voor toegang tot de opdrachten in het 'vakje' (boven de toetsen) op de afstandsbediening. Deze toetsen zich in dit gedeelte gemarkeerd met een sterretje (*).

Aanbrengen van de batterijen in de afstandsbediening

Let op

Verkeerd gebruik van de batterijen kan resulteren in een gevaarlijke situatie zoals lekkage en ontploffing. Neem de volgende punten in acht:

• Gebruik geen{nieuwe en oude batterijendoor elkaar.
• Gebruik Niet tegelijk verschillende soorten batterijen—hoewel ze er misschien hetzelfde uitzien, können ze toch verschillende voltages hebben.
  Zorg dat de plus- en min-kant van de batterijden overeenkomt met de aanduidingen in de batterijhouser.
• Haal batterijenuit apparatuur die een maand of langer nicht gebruikt gaat worden.
• Bij het weglooien van gebruikte batterijendient u altijd de landelijkke milieuwetten en eventueleplaatselijke voorschriften op te volgen.
• Gebruik of leg de batterijen Niet in direct zonlicht of op een andere warme plaats, zoals in de buurt van een kachel of in een auto die in de zon staat. Dit kan resulteren in lekkage, oververhitting, explosie of in brand vliegen van de batterijen. Bovendien kan de levensduur van de batterijen afnemen.

Gebruik van de afstandsbediening

Neem de volgende punten in acheit bij gebruik van de afstandsbediening:

Zorg dat er geen obstakels zijn:tussen de afstandsbediening en de afstandsbedieningssensor die op het apparatusaat is.
- Het is möglichk dat de afstandsbediening Niet goed werkt als er zonlicht of het Licht van een tl-lamp op de afstandsbedieningssensor van het apparatusaat valt.
- Afstandsbedieningen van andere apparatuur können storing veroorzaken. Vermijd het gebruik van afstandsbedieningen voor apparatuur die in de buurt van dit apparaat is opgesteld.
- Vervang de batterijen wanner het bereik van de afstandsbediening aanzienlijk korter is geworden.
- Gebruik de afstandsbediening binnen het bedieningsbereik aan de voorkant van de afstandsbedieningssensor op het apparatusat, zoals afgebeeld.

Hoofdstuk 4 Aan de slag

Automatische instelling van surroundgeluid (MCACC)

De automatische meerkanaals akoestische kalibratie (MCACC) meet de akoestische eigenschappen van uw luisterruimte, rekening houdend met het omgevingsgeluid, de luidsprekergrootte en de luidsprekerafstand, en test de kanaalvertraging en het kanaalniveau. Sluit eerst de microfoon aan die met dit systeme is meegeleverd. Het systeme gebruikt dan de informatatie van een serie testtonen en optimaliseert daarmee de luidsprekerinstellenen en frequentiebandverhoudingen voor uw kamer.

Belangrijk

• De Automatische MCACC setup overschrijft alle eventuele luidsprekerinstallingen die u erder hebt gemaakt.
• Voordat u de Automatische MCACC setup gaat gebruiken, mag de iPod USB functie niet als ingangsbron geselecteerd zich.

Let op

• De testtonen die worden gebruikt tijdens de Automatische MCACC setup klinken erg hard.

1 Sluit de microfoon aan op de MCACC SETUP MIC aansluiting op het achterpaneel. Let op dat er geen obstakels staan:tussen de luidsprekers en de microfoon.

Als u een statief hebt, kurz u dit gebruiken om de microfoon ongeveer op oorhoogte teplaatsen op uw normale luisterpositie. U kurz de microfoon ook met behulp van een tafel of stoen op oorhoogte plaatsen.

2 Schakel het systemd en uw TV in.
3 Druk op [SYSTEM] van de afstandsbediening en druk dan op de SETUP toets.

Er verschijnt een menuschem (OSD) op uw TV. Gebruik / / en ENTER op de afstandsbediening om door de schermen te navigeren en menu-onderdelen te selecteren. Druk op RETURN om het huidige menu af te sluiten.

• Druk op elk gewenst moment op SETUP om het System Setup menu af te sluiten.1

Opmerking

1 - De schermbeveiliging start automatisch na drie minuten zonder activiteit. Als u de Automatische MCACC setup onderbreekt, stopt het system automatisch met testen en worden er geen instelleningen opgeslagen.
- Het OSD-schemz zal nicht verschijnen als u de verbinding waar de TV hebt gemaakt via de HDMI-uitgang. Gebruik composiet-verbindingen voor de systeinstelleningen.

4 Selecteer 'Auto MCACC' in het System Setup menu en druk dan op ENTER.1

Nadat u op ENTER hebt gedrukt, moet u zo min可能导致 geluid make. Het systeme produceert een serie testtonen om het omgevingsgeluidniveau vast te stellen.

5 Volg de instructies op het scherm.

Zorg dat de microfoon is aangesloten.
Zie hieronder voor opmerkingen met betrekking tot achtergrondlawaai en andere möglichke interferentie.
- Wanner surround-achterluidsprekers worden gebruikt, schakelt u de versterker in waarop de surround-achterluidsprekers zijn aangesloten en stelt dan het gewenste geluidsniveau in.

6 Wacht totdat de testtonen beeindigd+zijn.

• Er worden een voortgangsrapport op het scherm weergegeven verwijl het systeme testtonen weergeeft om de aanwezigheid van de luidsprekers in uw opstelling te bepalen. Probeer zo stil möglichk te zijn wanner ditplaats vindt.

• Om de juiste luidsprekerinstellenen te verkrijgen, mag u het volume Niet veranderen tijdens de weergave van de testtonen.

7 Bevestig de luidsprekerconfiguration.

De configuratie die op het scherm worden getoond,要去 overeenkomen met de feitelijke luidsprekers die u hebt.

• In het geval van foulmeldingen (zoals Too much ambient noise) selecteert u RETRY nadat u het omgevingsgeluid heb te gecontroleerd (zie Andere problemen bij gebruik van de Automatische MCACC setup op pagina 47).

Als de getoonde luidsprekerconfigatie nicht jeist is, gebruikt u / om de luidspreker te selecteren en / om de instelling te veranderen. Wanner u klaar bent,.gaat u door maar de volgende stap.

Als u een foulmelding (ERR) in de kolom aan de rechterkant ziet, kan er een probleem zich met de luidsprekeraansluiting. Wanner door selecteren van RETRY het probleem Niet worden opgelost, schakelt u het systemeuit en controleert u de luidsprekeraansluitingen.

8 Controller of 'OK' is geseleerd en druk dan op ENTER.

Als het scherm in stap 7 gedurende 10 seconden nicht worden aangeraakt en de ENTER toets Niet wordt ingedrukt in stap 8, zal de Automatische MCACC setup automatisch starten zoals hieronder getoond.

Er worden een voorgangsrapport op het scherm
weergegeven verwijl het systemeer
testtonen weergeeft om de optimale
systemeinstellungen voor kanaalniveau,
luidsprekerafstand en akoestische
frequentiekalibratie te bepalen.

Opmerking

1 MIC IN knippert wanner de microfoon Niet op MCACC SETUP MIC is aangesloten.

1.Auto MCACC

Now Analyzing

Surround Analyzing

Speaker System

Probeer ook dan zo stil möglich te zich wanner dit geleurt. Het kan 1 tot 3 minutes duren.

9 De Automatische MCACC setup is voltooid! U keert terug maar het System Setup menu.

Zorg ervoor dat de microfoon worden losgemaakt van het apparaat na het voltooien van de Automatische MCACC setup.

Deinstallingen die met de Automatische MCACC setup zich gemaakt,geven gewoonlijk een uitstekend surroundgeluid voor uw systeem, maar u kunt deze installingen ook handmatig invoeren met het System Setup menu (beginnend op pagina 66).1

Andere problemen bij gebruik van de Automatische MCACC setup

Als de omstandigheden in de kamer Niet gunstig zich voor het maken van de Automatische MCACC setup (te veel lawaai, muren produceren echogeluid, obstakels tussen de luidsprekers en de microfoon), is het möglichk dat de uiteindelijkke instellenen nicht juist zich. Kijk of er huishoudelijkke apparaten (airconditioning, koelkast, ventilator enz.) zijn die de omgeving beinvloeden en zet die eventueeluit. Als instructies worden weergegeven op het display op het Voorpaneel, moet u deze opvolgen.

• Sommige oudere TV's können de werkung van de microfoon storen. Als u vermoedt dat dit het geval is,zet dan de TV UITijdens de Automatische MCACC setup.

Basisbediening

Procedures voor het luisteren maar het geluid van een radio of ander aangesloten apparatus.

1 Schakel het weergaveapparaat in.
2 Druk op SYSTEM om dit systeem in te schakelen.
3 Selecteer de bron die u wilt weergeven. Gebruik de MULTI CONTROL (of INPUT SELECTOR) toetsen.

• Selecteer het type audio-ingangssignaal, indien nodig (zie pagina 48).
  4 Begin met de weergave van het apparaat dat u in stap 1 hebte geseleerd.
  5 Selecteer de luistermodus.

Gebruik de luistermodustoetsen.

6 Druk op MASTER volume + / - om het volume in te stellen.

Opmerking

1 De afstand van de subwoofer tot de luisterpositie kan verder worden ingesteld dan de werkelijkke afstand. Deze instelling moet nauwkeurig zijn (rekening houdend met de vertraging en de eigenschappen van de ruimte) en hoeft normalaegoproken Niet te worden gewijzigd.

Het ingangssignaal kiezen

Bij dit systemeunt u het ingangssignaal voor de verschillende ingangen kiezen, zoals hieronder wordt beschreiben.1

1 Druk op SYSTEM van de afstandsbediening.

2 Druk op SIGNAL SEL om het ingangssignaal te selecteren dat overeenkomt met het bronapparaat.

Wanneer DIGITAL (C1/O1/O2) of HDMI (H) is geseleerd en de geseleerde audio-ingang Niet beschikbaar is, worden automatisch A (analoog) geseleerd.

Bij enkele keren indrukken worden de volgende instelleningen doorlopen:

• A-Hiermee selecteert u de analoge ingangen.

• DIGITAL-Hiermee selecteert u de digitale ingang. De coaxiale 1 ingang worden geselecteerd voor C1 en de optische 1 of 2 audio-ingang worden geselecteerd voor O1 of O2.

• HDMI – Hiermee selecteert u een HDMI-signal. H kan worden geselecteerd voor de BD/DVD, TV/SAT of DVR/VCR ingang. Voor andere ingangen kan HDMI nicht worden geselecteerd.2

Wanner DIGITAL of HDMI is ingesteld,licht op wanner een Dolby Digital signal binnenkomt en DTS Licht op wanner een DTSSignaal binnenkomt.

Wanner HDMI is geseleerd, zich de A en DIGITAL indicatorsuit (zie pagina 38).

Opmerking

1 - Dit system kan alleen digitaile signaalformaten van Dolby Digital, PCM (32 kHz tot 96 kHz) en DTS (waaronder DTS 96 kHz/24-bits) weergeven. De compatibile signalen via de HDMI-aansluiingen zijn: Dolby Digital, DTS, SACD (DSD 2 kan.), PCM (32 kHz tot 192 kHz bemonsteringsfrequencies), Dolby TrueHD, Dolby Digital Plus, DTS-EXPRESS, DTHD Master Audio en DVD-Audio (waaronder 192 kHz), Bii andere signalaformaten stelt u in op A (analoo) (TUNER).
- Het is möglichk dat u digitale ruis hoort wanner een LD- of CD-speler die compatibel is met DTS een analoog signaal weergeeft. Om ruis te voorkomen, moet u de juiste digitale aansluitingen make (pagina 27) en het ingangssignaal instellen op C1/O1/O2 DIGITAL).
- Sommige DVD-spelers voeren geen DTS-signalen uit. Zie de handleiding van uw DVD-speler voor verdere informatie.
2 Wanner de HDMI optie in De audio-opties instellen op pagina 63 is ingesteld op THRU is het geluid hoorbaar via uw TV en Niet via dit system.

Hoofdstuk 5

iPod/USB-weergave

Een iPod afspelen

Dit systeem heeft een speciale iPod-aansluiting die u kurz gebruiken om het afspelen van het audiomateriaal van uw iPod te regelen met de bedieningsorganen van dit systeem.1

1 Schakel het systeem en uw TV in.

Zie Een iPod/Phone aansluten op pagina 35.

2 Druk op de iPod USB toets om het systemd teCTXn overschakelen aan iPod/ USB.

Het display op het voorpaneel toont Loading verwijl het systeme de verbinding verifieert en de gevevens van de iPod ophaalt.

3 Gebruik de TOP MENU toets om het hoofdmenu van de iPod wee ter goven.

Wonneer het display Top Menu aangeeft, bent u waar om de muziek van de iPod waar te gezven.2

• Als na het indrukken van iPod op het display NO DEVICE worden aangegeven, probeer dan het systeme uit te schakelen en de iPod opnieuw op het systeme aan te sluiten.

iPod-weergave

Om tussen de nummers op uw iPod te navigeren,kest u gebruik maken van de OSD van uw TV die op dit systeme is aangesloten.3 De bediening voor het luisteren maar muziek kan ook volledig via het display op het Voorpaneel van dit systeme worden geregeld.

Zoeken wat u wilt afspelen

Wanneruw iPod op dit systeem is aangesloten, kunt u opafspeellijst, artiest, naam van het album, naam van het nummer, genre of komponist door de liedjes bladerendie in uw iPod zich opgeslagen, net als wanneru de iPodrechtstreeks gelebruikt.

Opmerking

1 - Dit systeme is compatibel met de audio en de video van de iPod nano, iPod vijfde generatie, iPod classic, iPod touch en iPhone (de iPod shuffle wordt Niet ondersteund). Het is maybek dat sommige functies van bepaalde modellen nicht werken. De compatibiliteit kan variieren afhankelijk van de softwareversie van uw iPod en iPhone. Gebruik aktijd de meest recente softwareversie.

• iPod en iPhone zijn gelicentieerd voor reproductie van materiaal waarop geen autoursrechten rusten of materiaal waar voor de gebruiker hetrecht heeft om dit te reproduceren.
• Functies zoals de equalizer können nicht met dit systeme worden bediend en wij raden u aan de equalizer uit te schakenen voordat u het apparaat aansluit.
• Pioneer kan onder geen enkele omstandigheid aansprakelijk worden gesteld voor directe of indirecte schade als gezegv on een foutieve werking of verlies van opgenomen materiaal, veroorzaakt door een defect van de iPod.
• Bij aansluiting op een teilevisie via enkel de HDMI-uitgang zar het hoofdmenu van de iPod Niet worden weergegeven. In dit geval moet u de composiet-aansluiting gebruiken.

2 De bedieningsorganen van uw iPod (met uitzondering van de iPod touch en iPhone) werknen Niet wanner het apparaat op dit systeme is aangesloten (Pioneer worden op het display van de iPod aangegeven).
3 - Niet-romeinse tekens in de titel worden weergegeven als *.
- Deze functie is nicht beschikkaar voor Foto's of videoclips op uw iPod.

1 Gebruik de / toetsen om de categorie te selecteren en druk dan op ENTER om door die categorie te bladeren.

• Om op een willekeurig moment terug te keren maar het vorige niveau, drukt u op RETURN.
  2 Gebruik de / toetsen om door de geselecteerde categorie (bijv.albums) te bladeren.
• Gebruik / om maar de vorige/volgende niveaus te gaan.
  3 Blijf bladeren totdat u bij het muziekstuk komt dat u wilt afspelen en druk dan op om te beginnen met afspelen.1

Het navigeren door de categorieën op uw iPod ziet er als volgt UIT:

Playlists Songs

Artists Albums Songs

Albums Songs

Songs

Podcasts

Genres Artists Albums Songs

Composers Albums Songs

Audiobooks

Shuffle Songs

Tip

• U kurz alle muziekstukken in een bepaalde categorie afspelen door het item All bovenaan de categorieijst te selecteren. U kurz bijvoorbeeld alle muziekstukken van een bepaalde artiest afspelen.

Voornaamste afspeeltoetsen

De volgende tabel toont de voornaamste afspeeltoetsen voor uw iPod. Druk op iPod USB om de afstandsbediening te lately overschakenen maar de iPod bedieningsstand.

Toets	Functie
▷	Druk op deze toets om te beginnen met afspelen. Als u begint met afspelen verwijl er iets anders dan een muziekstuk is geselecterd, worden alle muziekstukken die in die categorie vallen afgespeeld.
ENTER	Druk op deze toets om de afspeel- en pauzefunctie in te stellen.
II	Druk op deze toets om het afspelen te pauzeren, of om het afspelen opnieuw te starten wanner het apparatusat in de pauzestand staat.
◁/▷	Houd deze toetsijdens afspelen ingedrukt om te beginnen met versnelde weergave.
◁/▷	Druk op deze toets om�nat het vorige/volgende muziekstuk te springen.
←	Druk enkele malen op deze toets om Repeat One, Repeat All of Repeat Off te kiezen.
×	Druk enkele malen op deze toets om Shuffle Songs, Shuffle Albums of Shuffle Off te kiezen.
DISPLAY	Druk enkele malen op deze toets om de afspeelinformatie van het muziekstuk te veranderen die op het display op het voorpaneel worden aangegeven.
←/→	Bij bladeren drukt u op deze toets om�nat het vorige/volgende niveau te gaan.

Opmerking

1 Wanner u zich in de muziekstukkencategory bevindt, kurz u ook op ENTER drukken om te beginnen met afspelen.

Toets	Functie
↑/↓	Bij het afspelen van een audioboek drukt u op deze toets om de afspeelsnelheid te veranderen: Sneller ↔ Normaal ↔ Langzamer
TOP	Druk op deze toets om terug te keren maar het iPod Top menuschem.
MENU
RETURN	Druk op=this toets om terug te keren� het vorigeiveau.

Foto's en video's bekijken

Om Foto's of video's op uw iPod te bekijken, moet u de hoofdbedieningstoetsen van uw iPod gelebruiken onions videobediening Niet möglichk is bij geleruik van dit system.

Belangrijk

• Om Foto's of video's op uw iPod af te spelen, moet u de composiet MONITOR OUT aansluiting op de TV aansluiten.

1 Druk op iPod CTRL om over te schakelen waar de iPod bedieningsfuncties voor de weergave van Foto's en video.

De bedieningsfuncties van het systeme zich uitgeschakeld wanner u video's of Foto's op uw iPod bekijken.

2 Druk nog een keer op iPod CTRL om terug te keren waar de bedieningsfuncties van het systeem.

Over iPod

"Made for iPod" betekent dat een elektronisch accessoire is ontwikkeld om specifiek op de iPod te worden aangesloten en dat het accessoire volgens de opgave van de ontwikkelaar voldoet aan de Apple prestatienormen.

"Works with iPhone" betekent dat een elektronisch accessoire is ontwikkeld om specifiek op de iPhone te worden aangesloten en dat het accessoire volgens opgave van de ontwikkelaar voldoet aan de Apple prestatienormen.

Apple is nicht verantwoordelijk voor de werkking van dit apparaat en voor het voldon aan de veiligheidsnormen en wettelijk normen.

iPod is een geregistreerhandelsmerk van Apple Inc. in de V.S. en andere landen. iPhone is een handelsmerk van Apple Inc.

Een USB-apparaat afspelen

U kunt maar tjweekanaals geluid² luisteren met de USB-aansluiting op het Voorpaneel van dit systeem.

1 Schakel het systemd en uw TV in.
2 Druk op iPod USB op de afstandsbediening om het systeme te lately overschakelen maar iPod/USB.

No Device verschijnt op het OSD-schemr.

Opmerking

1 - Foto's en video's op uw iPodirtualen alleen worden weergegeven wanner de iPod op de iPod VIDEO ingang op het voorpaneel is aangesloten.
Deze functie kan alleen worden gebruikt bij een iPod met een video-uitgang.
2 Ook WMA/MP3/MPEG-4 AAC-bestanden kurz u weergeven (tenzij er spreke is van kopieerbeveiliging of beperkte afspeelmogelijkheden).

3 Sluit uw USB-apparaat aan.1

Zie Een USB-apparaat aansluiten op pagina 35.

Loading verschijnt op het OSD-schemm wonneer dit systeem het USB-apparaat begint te herkennen. Nadat het apparaat is herkend, verschijnt een weergaveschemm op het OSD-schemm en worden er automatisch met afspelen begonnen.2

Voornaamste aftspeiltoetsen

Onderstaande tabel toont de belangrijkste toeelsen op de afstandsbediening voor het afspelen via USB. Druk op iPod USB om de afstandsbediening teLATEN overschakelen maar de iPod USB bedieningsstand.

Toets	Functie
►	Start normala afspelen.
II	Pauzeren/hervatten van het afspelen.
I←/→I	Druk op deze toets om maar het vorige/volgende muziekstuk te springsen.

Toets	Functie
←/→	Houd deze toets tijdens afspelen ingedrukt om te beginnen met versnelde weergave.
←	Bij enkele malen indrukken van deze toets worden er omgeschakeld:tussen Repeat Folder,Repeat One en Repeat All.
×	Bij enkele malen indrukken van deze toets worden er omgeschakeld:tussen Shuffle On en Shuffle Off.
DISPLAY	Druk enkele malen op deze toets om de afspeelinformatie van het muziekstuk te veranderen die op het display op het Voorpaneel worden aangegeven.
←/→ ↑/↓	Druk tijdens afspelen op deze toets om maar het vorige/volgende muziekstuk te springen.
TOP MENU	Druk op deze toets om terug te keren maar het menuschem.
RETURN	Druk op deze toets om terug te keren maar het vorige niveau.

Belangrijk

Als het bericht USB Error op het display oplicht, probeer dan de volgende punten:

Zet het systeem uit en weeer aan.
- Sluit het USB-apparaat nogmaals aan terwijl het systeme uit staat.

Opmerking

1 Zorg dat het systeme in de ruststand (standby) staat wanner u het USB-apparaat losmaakt.
- Compatiblebe USB-apparaten zijn onder andere externe magnetische harde schijven, draagbare flashgeheugens (met name USB-sticks) en digitale audiospelers (MP3-spelers) die geformatteerd他们在 met FAT16/32. U kunt met dit systeme geen bestanden vanaf een pc afspelen over de USB-verbinding.
- Pioneer kan de compatilititeit (werking en/of stroomvoorziening) Niet garanderen voor alle USBgehuugenapparaten en is Niet aansprakelijk voor eventuele verlies van geveens wanner u een USB-apparaat op dit systeme aansluit.
- Wanner er grote hoeveelheden geevens op staan kan het even duren voordat het systeme de inhoud van een USB-apparaat hebelaal hebigt ingelezen.
- Wonneer het systeme alleen via de HDMI-uitgang met een televisie is verbonden, za het USB-weergaveschem van het schermdisplay (OSD) Niet verschijnen. In dit geval moet u de composiet-aansluiting gelebruiken.
2 - Als het geseleerde bestand Niet kan worden afgespeeld, gaat dit system automatisch maar het volgende afspeelbare bestand.
- Wonneer het spelende bestand Niet van een titel is voorzien, worden de bestandsnaam op het OSD-schemmaaangegeven; wonneer er geen albumnaam of artiestennaam is, blijft dit veld leeg.
- Niet-romeinse tekens in de afspeelijst worden weergegeven als

• Selecteer een andere ingangsbron (bijv. BD) en schakel danteringuinPod USB
• Gebruik een speciale netspanningsadapter (meegeleverd met het USB-apparaat) voor de stroomvoorziening van het USB-apparaat.

Zie USB-berichten op pagina 81 voor verdere informatatie over foulmeldingen.

Als dit het probleem Niet oplost, is uw USB-apparaat waarschijnlijk Niet compatibel.

Compatibility met gecomprimeerde audio

Hoewel de meeste standarde combinaties van bitrate/bemonsteringsfrequentie voor gecomprimeerde audio compatibel zich, is het toch möglich dat sommige onregelmatig gecodeerde bestanden Niet afgespeeld kennen worden. De volgende lijst toont de compatibele formaten voor gecomprimeerde audiobestanden:

• MP3 (MPEG-1/2/2.5 Audio Layer 3) – Bemonsteringsfrequencies: 8 kHz tot 48 kHz; Bitrates: 8 kbps tot 320 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie:.mp3
• WMA (Windows Media Audio) – Bemonsteringsfrequencies: 32 kHz/44,1 kHz; Bitrates: 32 kbps tot 192 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie: .wma; WMA9 Pro en WMA verliesvrije codering: Nee
• AAC (MPEG-4 Advanced Audio Coding) – Bemonsteringsfrequencies: 11,025 kHz tot 48 kHz; Bitrates: 16 kbps tot 320 kbps (128 kbps of hoger is aanbevolen); Bestandsextensie:. .m4a; Apple verliesvrije codering: Nee

Overige compatibiliteitsinformatie

• Afspelen van VBR (variabile bitrate) MP3/WMA/MPEG-4 AAC: Ja
• Compatible met DRM (Digital Rights Management) beveiliging: Ja (door DRM beveiligde audiobestanden können nicht met dit system worden afgespeeld).

Over MPEG-4 AAC

Advanced Audio Coding (AAC) is de Kern van de MPEG-4 AAC standardaar MPEG-2 AAC deel van uitmaakt. Dit vomt de basis van de MPEG-4 audiocompressietechnologie. Het gebruekte bestandsformaat en de extensie zich afhankelijk van de gebruekte toepassing voor het coderen van het AAC-bestand. Dit systeme speelt AAC-bestanden af die gecodeerd zich door iTunes en die de extensie '.m4a' hebben. DRM-beveiligde bestanden kunnen nicht worden afgespeeld en bestanden die gecodeerd zich met bepaalde versies van iTunes kunnen wellicht ook nicht worden afgespeeld.

Apple en iTunes zijn handelsmerken van Apple Inc., geregisteerd in de V.S. en andere landen.

Over WMA

Het Windows Media logo dat op de doos staat, geeft aan dat dit systemd Windows Media Audio gegevens kan afspelen.

WMA is een afkorting van Windows Media Audio; dit is een audiocompressietechnologie die ontwikkel is door Microsoft Corporation. Dit system speelt WMA-bestanden af die gecodeerd zijn met Windows Media® Player en die de extensie '.wma' hebben. DRM-beveiligde bestanden können nicht worden afgespeeld en bestanden die gecodeerd zijn met sommige versies van Windows Media® Playerlopen wellicht ook nicht worden afgespeeld.

Windows Media en het Windows-Logo+zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of in andere landen.

Hoofdstuk 6

Gebruik van de tuner

Luisteren maar de radio

Hieronder worden beschreiben hoe u afstemt op FM-radiozenders met de automatische (zoek) en handmatige (stap) afstemfuncties.

Wanner op een zender is afgestemd,kest u de frequentie opslaan in het geheugen en de zender later opniewo oproepen-zie

Voorkeurzenders opslaan hieronder voor meer informatie over de juiste procedure.

1 Druk op TUNER om de tuner te kiezen.

2 Stem op een zender af.

U aunt dit op drie manieren doe:

Automatisch afstemmen

Om zenders op de geselecteerde afstemband te zoeken, houdt u TUNE / (op de afstandsbediening of het voorpaneel) ongeveer een seonde ingedrukt. Het system begint te zoeken maar de volgende zender en stopt wanner een zender is gezonden. Herhaal.Deze stap om nog meer zenders te zoeken.

Handmatig afstemmen

Druk op TUNE / om de frequentie stap voor stap te wijzigen.

Afstemmen met hoge snelheid

Houd TUNE / ingedrukt om af te stemmen met hoge snelheid. Laat de toets los wanner de gewenste frequentie is bereikt.

Voor een beter FM-stereogeluid

Als de TUNE of ST indicator Niet oplicht wonneer op een FM-zender worden afgestemd odomat het signaal te zwak is, drukt u op de ST/MONO toets om FM MONO te selecteren en over te schakenaar de monoontvangstmodus van het systeme. Hierdoor verbetert de geluidskwaliteit gewoonlijk en kunt u ongestoord genieten van de uitzending.

Voorkeurzenders opslaan

Als u vaak maar een bepaalde zender luistert, is het handig als u de frequentie opslaat in het geheugen van het system om de zender later gemakkelijk te kunnen oproepen. Zo hoeft u Niet telkens handmatig af te stemmen op de zender. In dit apparaat(Intu maximaal 30 zenders in het geheugen opslaan.

Zie Luisteren maar de radio hierboven voor verdere informatie.

2 Druk op TUNER EDIT.

Het display toont PRESET en dan een knipperende MEM en een Voorkeurzendenummer.

Opmerking

1 Als het systeme langer dan een maand Niet op een stopcontact is aangesloten, wordt het zendergeheugen gewist en要去en de zenders opnieuw in het geheugen worden opgeslagen.

3 Druk op PRESET / om het gewenste voorkeurzendernummer te selecteren.

U kunt hiervooor dcijfertoetsen gebruiken.

4 Druk op ENTER.

Nadat u op ENTER hebt gedrukt, stopt het voorkeurzendernummer met knipperen en slaat het systeem de zender in het geheugen op.

Luisterenaar Voorkeurzenders

Dit kan alleen als voorkeurzenders zijn opgeslagen. Zie Voorkeurzenders opslaan op pagina 54 als u dit nog Niet hebt gedaan.

- Druk op PRESET / om het gewenste voorkeurzendernummer te selecteren.

U kurz ook de cijfertoetsen op de afstandsbediening gebruiken om het voorkeurzendernummer in te voeren.

Naamgeving van voorkeurzenders

U(Int)knt de voorkeurzenders een naam geven om ze gemakkelijk te hunnen herkennen.

1 Kies de voorkeurzender die u een naam wilt gehen.

Zie Luisteren maar voorkeurzenders hierboven voor de wijze waarop dit worden gedaan.

2 Druk twee keer op TUNER EDIT.

De cursor bij de eerste tekenpositie knippert op het display.

3 Voer de gewenste naam in.

Kies een naam van maximaal acht tekens lang.

• Gebruik de PRESET / toetsen om de tekenpositie te selecteren.
• Gebruik de TUNE ↑/↓ toetsen om de tekens te selecteren.
• De naam worden opgeslagen wanner op ENTER worden gedrukt.

Tip

• Om een zendernaam te wissen, volgt u de stappen 1 en 2 en drukt dan op ENTER terwijl het display leeg is. Druk op TUNER EDIT terwijl het scherm leeg is om de vorige naam te behouden.

• Nadat u een voorkeurzender een naam hebt gegeven, drukt u op DISPLAY om de naam te tonen. Wilt u terugkeren maar de frequentieweergave, druk dan enkele malen op DISPLAY om de freiagentie weer te gehen.

Een inleiding tot RDS

Het Radio Data System (RDS) is een systemd dat de meeste FM-radiozenders gelebruiken om luisteraars informatatie te verschaffen — bijvoorbeeld de naam van de zender en het soort uitzending dat ze verzorgen.

RDS biodt onder andere de möglichkheid om te zoekenaar typenprogramma's.U kunt bijvoorbeeld een zender zoeken die JAZZ uitzendt.U kuntaar de volgende typen programma's zoeken:1

NEWS-Nieuws

AFFAIRS - Actualiteiten

INFO - Algemene informatatie

SPORT-Sport

EDUCATE - Educatief

DRAMA-Hoorspelen e.d.

CULTURE - Nationale of regionale cultuur, theater e.d.

SCIENCE - Wetenschap en technologie

VARIANT - Meestal praatprogramma's, zoals quizzes of interviews.

POP M - Popmuziek

ROCK M - Rockmuziek

LIGHT M - 'Lichte' klassieke muziek

CLASSICS - 'Serieuze' klassieke muziek

OTHER M - Muziek die nicht in een van bovenstaande categorieen valt

WEATHER -

Weerberichten

FINANCE -

Beursberachten, finanzieel en zakelijk nieuws e.d.

CHILDREN

Kinderprogramma's

SOCIAL -Programma's over sociale

aangelegenheden

RELIGION - Religieuze programme's

PHONE IN -Programma's waarin mensen Telefonisch hun gaming konnen geben

TRAVEL -Programma's over reizen (haar geen verkeersinformatie)

LEISURE - Vrije tijd en hobby

JAZZ-Jazz

COUNTRY -

Countrymuziek

NATION M - Populaire muziek in andere talen dan Engels

OLDIES-Populaire muziekuit de jaren '50 en '60

FOLK M - Volksmuziek

DOCUMENT -

Documentaires

Opmerking

1 Daarnaast zich er nog drie andere programmatypen: ALARMTST, ALARM en NO TYPE. ALARM en ALARMTST

worden gebruikt voor noodsituatuies. NO TYPE verschijnt wanner een programmatype nicht worden.

ZoekenaarRDS-programma's

U auntaaroen van de hierboven genoemde programmatypenzoeken.

1 Druk op TUNER.
2 Druk op PTY SEARCH.

SEARCH verschijnt op het display.

3 Druk op PRESET om het programmatype te selecteren waarnaar u wilt luisteren.
4 Druk op ENTER om maar dit programmatype te zoeken.

Het systemd zoekt of de voorkeurzenders uitzendingen van het gewenste type uitzenden en stopt zodra een uitzending is gezonden. Herhaal deze stap om nog meer zenders te zoeken.

Als NO PTY op het display wordt weergegeven, betekent dit dat de tuner op dit moment geen programme van het gewenste type heeft kennun vinden.1

RDS-informatie weergeven

Met de DISPLAY toets=kunt u de verschillende soorten RDS-informatie weergeven.2

Wilt u RDS-informatie zien, druk dan op DISPLAY.

Elke keer dat u opdezetoets drukt,verandert deaanduiding op het display als volgt:

• Luistermodus
• Hoofdvolume
• Radiotekt (RT) - Berichten die door der radiozender worden uit gezonden. Een praatprogramma kan bijvoorbeeld een telefoonnummer dat u kurz bellen verzenden als radiotekt.
• Zendernaam (PS, voor Program Service) – De naam van de radiozender.
• Programmatype (PTY) - Het type programma dat de zender op dat moment uitzendt.
• Huidige freiendentie van de tuner (FREQ)

Opmerking

1 RDS zoekt alleen onder de opgeslaagen voorkeurzenders. Als er geen zenders zijn opgeslaagen of als op geen van de voorkeurzenders het gewennen programmematype worden, verschijnt NO PTY op het display. FINISH betekent dat de zoekopdracht is voltood.

2 - Als er ruis optreedt terwijl RT-tekst over het display loopt, kannen sommige tekens onjuist worden weergegeven.
- Als NO DATA op het RT-display verschijnt, verzendt de radiozender geen radiotekt. Het display schakelt automatisch over maar de zendaernaam (PS) (als er geen PS-gegevens zich, worden NO NAME weergegeven).
- In de PTY-weergave kan NO PTY verschijnen.

Hoofdstuk 7

Luisteren maar uw systeme

Belangrijk

• De luisterfuncties en weil andere functies die worden beschreiben in dit gedeelte zijn möglichk Niet beschikbaar vanwege de huidige bron, deinstallen en de status van dit system.

De luistermodus selecteren

Er zijn diverse luistermodi beschikbaar voor verzillende geluidseffecten en voor een goede geluidsveldcorrectie naargelang uw voorkeur.

De beste luistermodus kan verschillen
afhankelijk van het model. Om de beste
instellungen voor uw luisteromstandigheden te
verkrijgen, worden het gebruik van de
Automatische MCACC-functie aanbevolen.

- HTP-700/HTP-600 model

Selecteer een luistermodusuit de surroundgeluidmodus.Zie Luisteren met surroundgeluid hieronder.

- HTP-FS500 model

Selecteer een luistermodusuit de Front Stage Surround Advance modus. Zie Gebruik van Front Stage Surround Advance op pagina 59.

• Wanner los verkrijgbare luidsprekers zich aangesloten, selecteert u een luistermodusuit de surroundgeluidmodus. Zie Luisteren met surroundgeluid hieronder.

De meest eenvoudige,rechtstreekste weergave-optie is de automatische surroundfunctie. Bij gebruik van deze functie herkent het systemem automatisch welk soort bron u afspeelt en selecteert het systemem multikanaals of stereoweergave, al naargelang het geval.1

• Terwijl u maar een bron luistert, drukt u op AUTO/DIRECT² voor automatische weergave van de bron.

Druk enkele malen op de toets totdat AUTO SURROUND even op het display worden aangegeven (hierna verschijnt het decoding-of weergaveformaat). Controller de indicators voor het digitale formaat op het display om te zien hoe de bron worden verwerkt.

Luisteren met surroundgeluid

Voor de HTP-700/HTP-600:

Met dit systeem=kunt u elke bron beluisteren in surroundgeluid. De beschikbare opties hangenECHTER af van uw luidsprekeropstelling en het soort bron waarnaar u luistert.

De volgende modi bieden basissurroundgeluid voor stereobronnen eneerkanaalsbronnen.

Opmerking

1 Stereo-surroundformaten (matrix) worden overeenkomstig geodeerd met behulp van NEO:6 CINEMA of DOLBY PLII MOVIE (zie Luisteren met surroundgeluid hierboven voor meer informatie over deze decoderingsformaten).
2 Zie Gebruik van Stream Direct op pagina 59 voor meer opties met gebruik van deze toets.

- Druktijdens het luisteren maar een bron op STANDARD.

Als de bron gecodeerd is met Dolby Digital, DTS of Dolby Surround, wordt automatisch het juiste decoderingsformaat gekozen en op het display getoond.

Bij tweekanaals bronnen kurz u kiezen uit:

DOLBY PLII MOVIE - Levert tot 5.1-kanaals geluid, vooral geschikt voor films
DOLBY PLII MUSIC1 - Levert tot 5.1- kanaals geluid, vooral geschikt voor muzzlek
- DOLBY PLII GAME – Levert tot 5.1-kanaals geluid, vooral geschikt voor videogames
- NEO:6 CINEMA - Levert tot 5.1-kanaals geluid, vooral geschikt voor films
- NEO:6 MUSIC – Levert tot 5.1-kanaals geluid, vooral geschikt voor muzzle²
DOLBY PRO LOGIC - 4.1-kanaals surroundgeluid

Gebruik van de geavanceerde surroundeffecten

De functie voor geavanceerde surround creeert een verschidenheid aan surroundeffecten. Probeer de verschillende modi met verschillende geluidssporen uit om te zien wat u bevalt.

- Druk enkele malen op ADV SURR om een luistermodus te selecteren.

• ACTION - Ontworpen voor actiefilmets met dynamische geluidssporen.
• DRAMA - Ontworpen voor films met veel dialogen.
• ENT.SHOW - Geschikt voor musicals.

ADVANCED GAME - Gebruik voor videogames.
- SPORTS - Geschikt voor sportprogramma's.
- CLASSICAL - Zorgt voor een geluid als in een große concertzaal.
- ROCK/POP - Creëert een live-concertgeluid voor rock-en/of popmuziek.
- UNPLUGGED - Geschikt voor akoestische muziekbronnen.
- EXT.STEREO - Geeft meerkanaals geluid aan een stereobron, met gebruik van al uw liquidsprekers.

Luisteren in stereo

Wanner u STEREO selecteert, hoort u de geluidsbron alleen uit de linker en rechter voorluidspreker (en, afhankelijk van uw luidsprekerinstelleningen, uit de subwoofer). Dolby Digital en DTS meerkanaals geluidsbronnen worden teruggebracht tot stereo.

In de Auto level control (A.L.C.) stereomodus maakt dit apparaat de afspeelniveauaus gelijk als het geluidsniveau varieert met de muziekbronnen die zich opgenomen op een draagbare audiospeler.

- Druktijdens het luisteren maar een bron op STEREO/A.L.C. voor stereoweergave.

Bij enkele malen indrukken van de toets worden er omgeschakeld:tussen:

• STEREO - Het geluid worden waergegeven met uw surroundinstellenen en u kunt nog steeds de functies Midnight, Loudness, Phase Control, Sound Retriever en Tone gebruiken.

Opmerking

1 Wanner u naar 2-kanals bronnen luister in de DOLBY PLII MUSIC modus, zich er drie bijkomende parameters die u kunt instellen: C.WIDTH, DIMEN. en PNRM... Zie De audio-opties instellen op pagina 63 om deze in te stellen.
2 Wanner u waar 2-kanaals bronnen luistert in de NEO:6 CINEMA of NEO:6 MUSIC modus, kutu ook het C.IMG effect instellen (zie De audio-opties instellen op pagina 63).

A.L.C. - Luisteren in de Auto level control stereomodus.
F.S.S.ADVANCE-Zie Gebruik van Front Stage Surround Advance op pagina 59 voor verdere informatie.

Gebruik van Front Stage Surround Advance

Met de Front Stage Surround Advance functie kunt u natuurlijke surroundeffecten creeren met gebruik van enkel de voorluidsprekers en de subwoofer.

- Druktijdens het luisteren maar een bron op STEREO/A.L.C. om een Front Stage Surround Advance modus te selecteren.

• STEREO - Zie Luisteren in stereo op pagina 58 voor verdere informatie.
  A.L.C.-Zie Luisteren in stereo op pagina 58 voor verdere informatie.
  F.S.S.ADVANCE -Wordt gebruikt om een vol surroundgeluideffect te creeren in het midden van waar de geluidsprojectiegebieden van de linker en rechter voorluidspreker elkaar snijden.

F.S.S.ADVANCE positie

Gebruik van Stream Direct

Gebruik Stream Direct wanner u een zo waarheidsgetrouw möglichke reproductie van een bron wilt horen. Alle overbodige signaalverwerking worden genedeerd.

- Druktijdens het luisteren maar een bron op AUTO/DIRECT om een Stream Direct modus te selecteren.

• AUTO SURROUND - Zie Automatische weergave op pagina 57.
• DIRECT - De bronnen worden weergegeven overeenkomstig de instellenen die gemaakt zich in de surround-setup (luidsprekerinstelling, kanaal niveau, luidsprekerafstand), evenals met de dubbele mono-instellen. U hoor de bronnen overeenkomstig het aantal kanalen in het signaal.
• PURE DIRECT - Analoge en PCM-bronnen worden weergegeven zonder enige digitale verwerking.2

Opmerking

1 In de DIRECT modus zijn de functies Phase Control, Acoustic Calibration EQ, Sound Delay, Auto Delay, LFEverzwakking en middenbeeld beschikkaar.
2 Er zijn gezallen waarin even een geluid hoorbaar is voordat andere bronnen dan PCM worden afgespeeld. Wanner dat een probleem is, selekteert u AUTO SURROUND OF DIRECT.

Gebruik van de Sound Retriever

Wanneer audiogeveens worden verwijderd tijdens het comprimeringsproces, lijdt de geluidskwaliteit vaak aan een ongelijk geluidsbeeld. De Sound Retriever functie maakt gebruik van(APpe DSP-technologie om wee CD-niveau geluidskwaliteit te verkrijgen bij gecomprimeerde 2-kanaals audiobestanden, door de geluidsdruk te herstellen en eventuele storingen (artefacts) te verminderen die na de compressie resteren.1

• Druk op [SYSTEM] en druk dan op S.RETRIEVER om de Sound Retriever in ofuit te schakelen.

Luisteren met akoestische frequentiekalibratie

• Standaardinstelling: ON

U kunt maar bronnen luisteren met de akoestische freiquentiekalibratie die is ingesteld in Automatische instelling van surroundgeluid (MCACC) op pagina 45. Zie de vermelde bladzijden voor meer informatatie over akoestische freiquentiekalibratie.

• Druktijdens het luisteren maar een bron op [SYSTEM] en druk dan op EQ om de akoestische freiagentiekalibratie in of uit te schakelen.2

Beter geluid met Phase Control

De Phase Control functie van dit systeme maakt gebruik van fasecorrectiemaatregelen om ervoor te zorgen dat het geluid de luisterpositie op het juiste moment bereikt en voorkomt dat het geluid worden verrormd of verkleurd (zie de onderstaande afbeelding).

Tijdens weergave via meerde kanalen worden de LFE (lagefrequentie-effect) signalen en delagefrequentiesignalen in de kanalen aan de subwoofer of anders aan de subwoofer en de meest geschikte luidspreker toegewezen. Bij deze signaalverwerking is, theoretisch tenminste, een groepvertraging aanwezig die varieert met de frequentie, wat resulteert in een fasevervorming waar hetlagefrequentie geluid wordt vertraagd of verdwijnt door het conflict met andere kanalen. Wanner de Phase Control functie is ingeschakeld, kan dit systeme een krachtig basgeluid produceren zonder dat de kwaliteit van het oorspronkelijke geluid afneemt (zie de onderstaande afbeelding).

Opmerking

1 De Sound Retriever is alleen van toepassing op 2-kanaals bronnen.
2 U kunt de akoestische frequentiekalibratieietne gebruiken met de Stream Direct modus.

De Phase Control technologie zorgt voor een coherente geluidsreproductie dankzij het samenvallen van de fasen en bereikt zo een optimaal geluidsbeeld op de luisterpositie. De Phase Control functie is standard ingeschakeld en u wordt aangeraden de functie ingeschakeld te lately voor alle geluidsbronnen.

• Druk op [SYSTEM] en druk dan op PHASE om de fasecorrectie in te schakelen.

Functies die beschikbaar zijn wanner surround-chterluidsprekers+zijn aangesloten

Voor de HTP-700/HTP-600:

Wanneer surround-achterluidsprekers op een surround-achterkanaal versterker zijn aangesloten, is 7.1-kanaals surroundgeluid möglichk. In dit geval kunt u een luistermodus

selecteren en andere instellenen make die ondersteund worden door 7.1-kanaals weergave.2

Zie ook Gebruik van surround-achterkanaal verwerking op pagina 62.

Surroundgeluid-modus

Bij tweekanaals brunnen kurz u kiezen ui:

• DOLBY PLIIx MOVIE - Levert tot 7.1-kanaals geluid, vooral geschikt voor films
• DOLBY PLIIx MUSIC – Levert tot 7.1-kanaals geluid, vooral geschikt voor muzzlek3
  DOLBY PLIIx GAME - Levert tot 7.1-kanaals geluid, vooral geschikt voor videogames
• NEO:6 CINEMA - 6.1-kanaals geluid, vooral geschikt voor films
• NEO:6 MUSIC - 6.1-kanaals geluid, vooral geschikt voor muzzlek4
  DOLBY PRO LOGIC - 4.1-kanaals surroundgeluid (het geluid van de surroundluidsprekers is mono)

Opmerking

1. Het samenvallen van de fasen is een zeer belangrijke factor voor een correcte geluidsreproductie. Als twee golfvormen 'in fase' zichen tocken en dalen samen, met als gezolg een grotere amplitude, helderland en aanwezigheid van het geluidssignaal. Als de top van een golf samenvalt met een dal (zoals in het bovenste gedeelte van de afbeelding hierbooven), is het geluid uit fase' en wordt er een onbetrouwbaar geluidsbeeld geprodueerd.
2. Als uw subwoofer een faseregelingsschakelaar heeft, stelt u deze in op het plusteken (+) (of 0^ ). Het effect dat u城县 in werkelijkheid Aunt voelen wanneer PHASE CONTROL is ingesteld op ON op dit systeme is afhankelijk van uw type subwoofer. Stel uw subwoofer in om het efect te maximaliseren. Wij raden u ook aan een weinig te experimenteren met de richting en de plaats van de subwoofer.
3. Zet de schakelaar van het ingebouwde laagdoorlaatfilter van uw subwoofer in de uit-stand. Als dat op uw subwoofer nicht möglich is, stelt u de.afsnijfrequentie op een hogere waarde in.
4. Als de luidsprekerafstand Niet juist is ingesteld, hebt u wellicht geen maximaal PHASE CONTROL effect.
5. Wanner de PURE DIRECT functie is geselecteerd, kan de PHASE CONTROL functie Niet op ON worden ingesteld. 2 - Als de surround-achterkanaal verwerking (pagea 62) isuitgeschakeld of als de surround-achterluidsprekers op NO zijn ingesteld, zal DOLBY PLIIx veranderen in DOLBY PLII (5.1-kanaals geluid).
6. Bij een modus die 6.1-kanaals geluid levert, worden hetzelfde signaal via beiden surround-achterluidsprekers weergegeven.
   3 Wanner u naar 2-kanaals bronnen luistert in de DOLBY PLIIx MUSIC modus, zich er drie bijkomende parameters die u kunt instellen: C.WIDTH, DIMEN. en PNRM... Zie De audio-opties instellen op pagina 63 om deze in te stellen.
   4 Wanner u waar 2-kanaals bronnen luistert in de NEO:6 CINEMA of NEO:6 MUSIC modus, kut u ook het C.IMG effect instellen (zie De audio-opties instellen op pagina 63).

Wanner u bij meerkanaals bronnen surround-chterluidspreker(s) hebt aangesloten en SB ON hebt geselecteerd, kurz u (overeenkomstig het formaat) het volgende kiezen:

DOLBY PLIIx MOVIE-Zie hierboven (alleen beschikbaar wanner u twee surround-achterluidsprekers gelebruikt)
DOLBY PLIIx MUSIC-Zie hierboven
- DOLBY DIGITAL EX - Creëert een surround-achterkanaalgeluid voor 5.1-kanaalsbronnen en biédt pure decodering voor 6.1-kanaalsbronnen (zoals Dolby Digital Surround EX)
- DTS-ES - Biedt u de möglichkheid om DTS-ES geocodeerde bronnen via 6.1-kanaals weergave te beluisteren.
- DTS-NEO:6 - Biedt u de möglichkeit om DTS geodeerde bronnen via 6.1-kanaals weergave te beluisteren.

Gebruik van surround-achterkanaal verwerking

• Standaardinstelling: SB ON

U knot het system automatisch de 6.1 of 7.1 decoding laten gebruiken voor 6.1-gecodeerde bronnen (bijvoorbeeld Dolby Digital EX of DTS-ES) of u knot ervoor kiezen om altijd 6.1 of 7.1 decoding te gebruiken (bijvoorbeeld bij 5.1-gecodeerd materiaal). Bij 5.1-gecodeerde bronnen worden een surroundachterkanaal gegeneerd, maar het materiaal zal möglichk better klinken in het 5.1 formaat waarin het oorspronkelijk is gecodeerd (in dat geval knot u de surround-achterkanaal verwerking gewoon uitschakelen).

• Bij een 7.1-kanaals surroundsysteme worden de audiosignalen die een matrixdecodering verwerking hebben ondergaan door verwerking via het surround-achterkanaal waaraan de Up Mix functie is toegevoegd, weergegeven via de surround-achterluidsprekers.

- Druk op [SYSTEM] en druk dan enkele malen op SB CH om alle surround-achterkanaal opties te doorlopen.

Bij enkele keren indrukken worden de volgende opties doorlopen:

• SB ON - Het matrixdecoderingsproces voor het genereren van de surround-achtercomponent van de surroundcomponent worden ingeschakeld.
• SB AUTO - Het matrixdecoderingsproces voor het genereren van de surround-achtercomponent van de surroundcomponent worden automatisch ingeschakeld. Het matrixdecoderingsproces worden uitgevoerd wonneer surround-achterkanaalsignalen worden gedetecteerd in de ingangssignalen.
• SB OFF - Het matrixdecoderingproces voor het genereren van de surround-achtercomponent van de surroundcomponent worden uitgeschakeld.

Up Mix functie instellen

In een 7.1-kanaals surroundsystem met surroundluidsprekers die direct naast de luisterpositie zich geplaatst, is het surroundgeluid van 5.1-kanaals bronnen vanaf de zijkant hoorbaar. De Up Mix functie mange t het geluid van de surroundluidsprekers met de surround-achterluidsprekers, zodat het surroundgeluid diagonal vanaf de achterkant worden gehoord, zoals het zou要去en zich.

• Het gebruik van de Up Mix functie is effectief wanner de luidsprekers in het 7.1-kanaals surroundsysteem zijn opgesteld zoals aanbevolen in het onderstaande voorbeeld.

Opmerking

• Ingesteld op ON ongeacht deze instelling wanner DTS-HD signalen worden weergegeben.

• Kan automatisch op OFF worden ingesteld, zichs wonneer ingesteld op ON, afhankelijk van het ingangssignaal en de luistermodus.

• Afhankelijk van de plaats van de luidsprekers en de geluidsbron kunnen in sommige geallen geen goede resultaten worden behaald. In dat geval zich u het onderdeel op OFF.

Up Mix OFF

Up Mix ON

1 Zet het systeme in de ruststand (standby).

2 Terwijl u PRESET + op het voorpaneel ingedrukt houdt, drukt u STANDBY/ON ongeveer twee seconden lang in.

UP MIX: OFF verschijnt en de Up Mix functie wordenuitgeschakeld. Als u de functie wee wilt inschakelen, voert u de stappen 1 en 2 opniewuit.

• Als ON is ingesteld,licht de UP MIX indicator op het voorpaneel op.

De audio-opties instellen

Er zijn een aantal extra geluidsinstellenen die u kunt makemet behulp van het AUDIO PARAMETER menu.De standardwaarden, indien Niet vermeld,zijn vetgedrukt aangegeven.

Belangrijk

• Wonneer een onderdeel Niet in het AUDIO PARAMETER menu worden aangegeven, is deze Niet beschikkaar vanwege de huidige bron, deinstallingen of de status van het systemeem.

1 Druk op SYSTEM van de afstandsbediening en druk dan op de AUDIO PARAMETER toets.

2 Gebruik / om deinstalling te selecteren die u wilt wijzigen.

Afhankelijk van de huidige status/modus van het systeme kennen bepaalde opties wellicht nicht worden geselecteer. Raadpleeg de onderstaande tabel voor opmerkingen hierover.

3 Gebruik om de gewenste wijziging te make.

Raadpleeg de onderstaande tabel voor de beschikbare opties voor elke instelling.

4 Druk op RETURN om te bevestigen en het menu af te sluiten.

Instelling	Functie	Optie(s)
EQ (Akoestische frequentiekalibratie)	Schakelt het effect van de akoestische frequentiekalibratie in/uit.	ON
		OFF
S DELAY (Geluidsvertraging)	Sommige monitors haben eenkleine vertraging wonneer video wordenweergegeven,waardoor het geluid Niet helemaal synchroon loopt met het beeld. Door eenkleine vertraging toe te voegen zorgt u ervoor dat het geluid gelijkloopt met het beeld.	0,0 tot 9,0 (beelden) 1 seconde = 25 beelden (PAL) Standaardwaarde: 0.0
\( MIDNIGHT^a \)	Hiermee(Inturet van een effectief surroundgeluid van films genieten bij laag volume.	M/L OFF
		MIDNIGHT
\( LOUDNESS^a \)	Wordt gebruikt om goede lage en hoge tonen te krijgen van muziekbronnen bij laag volume.	LOUDNESS
\( S.RTV^b \)(Sound Retriever)	Alsijdens het WMA/MP3c comprimeringsproces audiogevevens worden verwijderd, za de geluidskwaliteit afnemen als bevolg van een ongelijkmatig geluidsbeeld. De Sound Retriever functie maakt gebruik van weitere DSP-technologie om waar CD-niveau geluidskwaliteit te verkrijgen bijGPCOMPRIDE 2-kanaals audiobestanden, door de geluidsdruk te herstellen en eventuele storingen (artefacts) te verminderen die na de compressie resteren.	OFF
		ON
\( DUAL MONO^d \)	Hiermee geeft u op hoe dubbele mono-gecodeerde Dolby Digital geluidssporen要去en worden afgespeeld.	CH1 -Alleen kanaal 1 is hoorbaar
		CH2 -Alleen kanaal 2 is hoorbaar
		CH1 CH2 -Beide kanalen zijn hoorbaar vanuit de voorluidsprekers
DRC(Dynamiekregeling)	Hiermee stelt u het niveau van het dynamische bereik in voor filmgeluidssporen die geoptimaliseerd zich voor Dolby Digital, DTS, Dolby Digital Plus, Dolby TrueHD, DTS-HD en DTS Master Audio (deze functie wilt u wellicht gebruiken voor het luisteren�arsurroundgeluid bij laag volume).	AUTOe
		MAX
		MID
		OFF
LFE ATT(LFE-verzwakking)	Sommige Dolby Digital en DTS geluidsbronnen bevatten ultralage bastonen. Stel indien nodig de LFE-verzwakking in om te voorkomen dat de ultralage bastonen het geluid van de liquidsprekers verrormen. De LFE is Niet begrensd wanner deze is ingesteld op 0 dB, wat de aanbevolen waarde is. Indien ingesteld op -10 dB, is de LFE begrensd tot de betreffende waarde. Wanner OFF geselecteerd is, worden er geen geluid via het LFE-kanaal weergegeven.	LFEATT 0 (0 dB)
		LFEATT 10 (-10 dB)/LFEATT ** (OFF)
HDMI (HDMI-audio)	Hiermee geeft u de route op van het HDMI-audiosignal vanuit dit systeme (amp) of through maar een TV of flat screen TV. Wanner THRU geseleeteerd is, worden er geen geluid via dit systeme weergegeven.	AMP
		THRU
A.DLY (Automatische vertraging)	Deze functie corriègeert automatisch de audio-naar-video vertraging:tussen apparaten die met een HDMI-kabel zicha aangesloten. De audiovertragsstijd is ingesteld op basis van de bedrijfsstatus van het beeldscherm dat via een HDMI-kabel is aangesloten. De videovertragsstijd worden automatisch aangepast op basis van de audiovertragsstijd.f	OFF
		ON
De volgende instelleningen worden Niet door de HTP-FS500 ondersteund.
C.WIDTH9 (Middenbredsde) (Alleen van toepassing bij gebruik van een middenluidspreker)	Hiermee spreidt u het middenkanaal over de rechter en linker voorluidspreker, waardoor het geluid breder (hogere instelleningen) of smaller (lagere instelleningen) klinkt.	0 tot 7 Standaardwaarde: 3
DIMEN.9 (Afmetingen)	Hiermee worden de balans van het surroundgeluid van de voor-� dechyterzijde ingesteld, waardoor het geluid verder weg (negatieve instelleningen) of meer� voren (positieve instelleningen) klinkt.	-3 tot +3 Standaardwaarde: 0
PNRM.9 (Panorama)	Hiermee worden het voorste stereobeeld verbreed, zodate het de surroundluidsprekers omvat voor een 'omhullend' effect.	OFF
		ON
C.IMGh (Middenbeeld) (Alleen van toepassing bij gebruik van een middenluidspreker)	Hiermee stelt u het middenbeeld in om een breder stereo-effect te creëren bij zang. Pas het effect aan van 0 (alle middenkanaalen worden waar de rechter en linker voorluidspreker gestuurd) tot 10 (het middenkanaal worden alleen� de middenluidspreker gestuurd).	0 tot 10 Standaardwaarde: 3 (NEO:6 MUSIC), 10 (NEO:6 CINEMA)

a. U kurz de MIDNIGHT/LOUDNESS opties op elk gewenst moment veranderen met de MIDNIGHT toets.
b. U kurz de Sound Retriever functie op elk gewenst moment veranderen met de S.RETRIEVER toets.
c. WMA- en MP3-weergave zijn alleen möglich via de iPod/USB-ingang.
d. Deze instelling werkt alleen met Dolby Digital en DTS geluidsopnamen die in dubbele mono geodeerd zich.
e. De in eerste instantie ingestelde AUTO is alleen beschikbaar voor Dolby TrueHD signalen. Selecteer MAX of MID voor andere signalen dan Dolby TrueHD.
f. Deze functie is alleen beschikbaar wanneer het aangesloten beeldschem automatische audio/video-synchronisatie ('lip-sync') voor HDMI ondersteunt. Als u de automatisch ingestelde vertragingstijd ongeschickt vindt,zet u A.DLY op OFF en stelt dan de vertragingsstijd handmatig in.Voor verdere informatie over de lip-sync functie van uw beeldschem kunt u rechtsstreeks contact opnemen met de fabrikant.
g. Alleen beschikbaar bij 2-kanaals bronnen in de DOLBY PLII MUSIC modus.
h. Alleenijdens het luisteren aan 2-kanaals bronnen in de NEO:6 CINEMA en NEO:6 MUSIC modus.

Hoofdstuk 8

Het systemdinstelmenu (System Setup)

Gebruik van het System Setup menu

In dit hoofdstuk worden beschreiben hoe u gedetailleerde instellingen kurz invoeren om op te geven hoe u het systeme gebruikt en tevens worden uitgelegd hoe u de afzonderlijke instelleningen van het luidsprekersysteme op uw wensen kurz afstemmen.

1 Schakel het systeem en uw TV in.

Gebruik de SYSTEM toets voor het inschaken.

2 Druk op [SYSTEM] van de afstandsbedieten en druk dan op de SETUP toets.1

Er verschijnt een menuschem (OSD) op uw TV. Gebruik / / / en ENTER op de afstandsbediening om door de schermen te navigeren en menu-onderdelen te selecteren. Druk op RETURN om te bevestigen en het huidige menu af te sluiten.

3 Selecteer de instelling die u wilt aanpassen.

• Auto MCACC - Dit is een snelle en effectieve manier om het surroundgeluid automatisch in te stellen (zie Automatische instelling van surroundgeluid (MCACC) op pagina 45).
• Manual SP Setup - Hier geeft u het aantal, de afstand en de algehe balans op van de luidsprekers die u hebts aangesloten (zie Handmatige luidsprekerinstelling (Manual SP Setup) hieronder).

Handmatige luidsprekerinstelling (Manual SP Setup)

Deze instellingen zijn bedoeld om uw systemnauwkeurig af te stellen, maar als u de resultaten van de instelleningen gemaat in Automatische instelling van surroundgeluid (MCACC) op pagina 45 bevredigend vindt, is het Niet nodig om al deze instelleningen te verrichten.

Let op

• De testtonen die worden gebruiktijdens de System Setup klinken erg hard.

Opmerking

1· U(Int)
- Druk op elk gewenst moment op SETUP om het System Setup menu af te sluiten.
- Het OSD-schem zal nicht verschijnen als u de verbinding maar de TV hebt gemaakt via de HDMI-uitgang. Gebruik composiet-verbindingen voor de systeinstelleningen.

1 Selecteer 'Manual SP Setup' en druk dan op ENTER.

2 Selecteer de instelling die u wilt aanpassen.

Als u dit voor het eerst doet, is het wellicht raadzaam deze instellingen in de getoonde volgorde te verrachten:

• Speaker Setting - Hier aunt u het aantal luidsprekers opgeven dat u hebt aangesloten (zie hieronder).
• Channel Level - Hier aunt u de afgehele balans van uw luidsprekersystem instellen (zie hieronder).
• Speaker Distance - Hier aunt u de afstand vanaf uw luisterpositie tot de luidsprekers opgeven (zie pagina 68).

3 Verricht de nodige aanpassingen voor elk onderdeel en druk na elk scherm op RETURN om te bevestigen.

Luidsprekerinstelling

Gebruik dit onderdeel om uw
luidsprekerconfiguration (aantaluidsprekers)
op te gehen. Het is een goed idee om te
controleren of de instellingen die in
Automatischeinstelling van surroundgeluid
(MCACC) op pagina 45+zijn gemaakt juist+zijn.

1 Selecteer 'Speaker Setting' in het Manual SP Setup menu.

2 Kies het luidsprekerpaar dat u wilt instellen en selecteer verrolgens een luidsprekerinstelling.

Gebruik / om het aantal van elk van de volgende luidsprekers in te stellen:

• Front - Deze instelling kan nicht worden veranderd, want de instelling is reeds geoptimaliseerd voor dit apparaat.
• Center - Selecteer SMALL als u een middenluidspreker hebt aangesloten. Als u geen middenluidspreker hebt aangesloten, selecteert u NO (het geluid van het middenkanaal wordenaar de andere luidsprekers gestuurd).
• Surr - Selecteer SMALL als u surroundluidsprekers hebt aangesloten. Als u geen surroundluidsprekers hebt aangesloten, selecteert u NO (het geluid van de surroundkanalen wordenaar de andere luidsprekers gestuurd).
• Surr. Back - Selecteer het aantal surround-achterluidsprekers dat u hebt (een, twee of geen).¹ Als u geen surround-achterluidsprekers hebt aangesloten, selecteert u NO.
• Subwoofer - Deze instelling kan nicht worden veranderd, want de instelling is reeds geoptimaliseerd voor dit apparaat.

3 Druk op RETURN wanneer u klaar bent. U keert terug maar het Manual SP Setup menu.

Opmerking

1 - Als de surroundluidsprekers op NO zich ingesteld, worden de surround-achterluidsprekers automatisch op NO ingesteld.
- Als u slechts één surround-achterluidspreker selecteert, dient u ervoor te zorgen dat de extra versterker is aangesloten op de PRE OUT SURROUND BACK L (Single) aansluiting.

Kanaalniveauaus

Met de kanaalniveau-installingen=kunt u de algehele balans van uw luidsprekersystemaanpassen.Dit is een belangrijke factor bij het instellen van een thuisbioscoopsystem.

1 Selecteer 'Channel Level' in het Manual SP Setup menu.

2 Selecteer een instellingsoptie.

• Manual - Ga handmatig met de testtoon van luidsprekeraar luidspreker en pas de individuele kanaalniveauaus aan.
• Auto - Pas de kanaalniveau aan verwijl de testtoon automatisch van luidspreker maar luidspreker gaat.

3 Bevestig uw geselesteerde instellingsoptie.

De weergave van de testtonen begint nadat u op ENTER hebt gedrukt. Nadat het volume tot het referentieniveau is verhoogd, worden de testtonen weergegeven.

4 Stel het niveau van elk kanaal in met behulp van / .

Als u Manual had geselecteerd, gebrukt u ↑/↓ om van luidsprekeraar luidspreker te gaan. De Auto instelling geeft de testtonen weein in de volgorde aangegeven op het scherm:

Stel het niveau van elke luidspreker in terwijl de testtoon worden weergegeven.1

5 Druk op RETURN wonneer u klaar bent. U keert terug maar het Manual SP Setup menu.

Tip

• U kurz de kanaalniveauaus op elk gewenst moment veranderen door op [SYSTEM] te drukken en daarna op CH SELECT en +/- van de afstandsbediening. U kurz ook op CH SELECT drukken en / gebruiken om het kanaal te selecteren en daarna / gebruiken om de kanaalniveauaus in te stellen.

Luidsprekerafstand

Voor een goede geluidsdiepe en -scheiding van uw systeme moet u de afstand vanaf uw luisterpositie tot de luidsprekers opgeven. Het systeem kan dan de vertraging toevoegen die nodig is om een efectief surroundgeluid te verkrijgen.

1 Selecteer 'Speaker Distance' in het Manual SP Setup menu.

2 Stel de afstand van elke luidspreker in met behulp van / .

U kunt de afstand van de luidsprekers instellen in stappen van 0,1 meter.

3 Druk op RETURN wanneru klaar bent.

U keert terug maar het Manual SP Setup menu.

Opmerking

1 - Als u een geluidsdrukniveauaumeter (SPL) gebruikt, verricht u de metingen vanaf de hoofduisterpositie en stelt u het niveau van elke luidspreker in op 75 dB SPL (C-gewogen/langzame uitlezing).
- De testtoon uit de subwoofer worden met laag volume weergegeven. Het is möglichk dat u het niveau moet bijregelen wanner u het systeme uitprobeert met een echte geluidsopname.

Hoofdstuk 9

De rest van uw system bedieren

De afstandsbediening instellen voor de bediening van andere apparaten

De meeste apparaten können worden toegewezen aan een van de MULTI CONTROL toetsen met behulp van de apparaatcode van de fabrikant die in de afstandsbediening is opgeslagen.

Het isECHTER mogelijk dat slechts bepaalde functies kuren worden bediend na het toewijzen van de juiste apparaatcode, of dat de codes van de fabrikant in de afstandsbediening Niet geschikt zichn voor het model dat u gebruikt.1

Opmerking

• U kurz elke stap op elk moment annuleren of verlaten door op SYSTEM te drukken.
• Wonneer er langer dan een minuut niets gebeurt, sluit de afstandsbediening de bewerking automatisch af.

Apparaatcodesrechtstreeks selectoren

1 Terwijl u de SYSTEM toets indrukt, houdt u de 1' toets drie seconden ingedrukt.
2 Druk op de MULTI CONTROL toets voor het apparaat dat u wilt bedieren.

Het apparaat kan worden toegewezen aan de BD, TV, DVR of VIDEO toets.

3 Gebruik de cijfertoetsen om de apparaatcode in te toetsen.

U vindt de apparaatcode op pagina 73.

Wanner de juiste code is ingetoetst, wordt het apparaat dat worden ingevoerd, in- ofuitgeschakeld.
Het apparaat dat worden ingevoerd, worden alleen in- of uitgeschakeld wonneer dat apparaat rechtstreeks via de afstandsbediening kan worden ingeschakeld.
4 Herhaal de stappen 2 en 3 om een andere code te proberen of om een code voor een ander apparaat in te voeren dat u wilt bedieren.
5 Druk op SYSTEM wonneer u klaar bent.

Alle instellingen van de afstandsbediening wissen

U kunt alle ingestelde apparaatcodes wissen en de fabrieksinstellungen herstellen.

• Terwijl u de SYSTEM toets indrukt, houdt u de '0' toets drie seconden ingedrukt.

Standaard vooraf ingestelde codes

MULTI CONTROL toets	Vooraf ingestelde code
BD	2126
TV	0120
DVR	2121
VIDEO	1120

Opmerking

1 TV-bedieningscodes (bijvoorbeeld, codes voor TV, CATV, satelliet-TV of DTV) konnen alleen aan de TV toets worden toegewezen.

Bedieningstoetsen voor TV's

Met deze afstandsbediening=kunt u apparaten bedieren na het invoeren van de juiste codes of na het aanleren van de commando's aan het systeme (zie De rest van uw systemem bedieren op pagina 69 voor verdere informatie). Gebruik de MULTI CONTROL toetsen om het apparaat te selecteren.

• De TV CONTROL toetsen op de afstandsbediening zijn bestemd voor de bediening van de TV die is toegewezen aan de TV toets.

Toets(en)	Functie	Apparaten
TV CONTROL ∅	Hiermeezet u de DTV aan ofuit.	DTV
	Hiermeezet u de TV of CATV aan of in de ruststand(standby).	Kabel-TV/satelliet-TV/TV
TV CONTROLINPUT	Hiermee kiest u een andere TV-ingang. (Niet möglichmet alle modellen.)	TV
TV CONTROLCH +/-	Hiermeeselecteert u de kanalen.	Kabel-TV/satelliet-TV/TV/DTV
TV CONTROLVOL +/-	Hiermee stelt u het TV-volume in.	Kabel-TV/satelliet-TV/TV/DTV
∅ SOURCE	Druk hierop om het apparaat dat is toegewezen aan deTV toets aan ofuit te zetten.	Kabel-TV/satelliet-TV/TV/DTV
DTV/TV	Hiermee schakelt u om:tussen de DTV en analoge TVingangsfunctie van Pioneer flat screen TV's.	DTV/TV
TOP MENU	Hiermeezet u TEXT ON/OFF voor TV's.	TV
HOME MENU	Gebruik deze toets als GUIDE toets om te navigeren.	Kabel-TV/satelliet-TV/TV/DTV
RETURN	Hiermeeselecteert u ingesloten captioning bij DTV.	DTV
Cijfertoetsen	Hiermeeselecteert u een bepaald TV-kanaal.	Kabel-TV/satelliet-TV/TV/DTV
+10 toets	Hiermee voegt u een tiental toe bij het selecteren vaneen TV-kanaal.	DTV
ENTER	Hiermee voert u een kanaal in.	Kabel-TV/satelliet-TV/TV/DTV
MENU	Druk hierop om het DTV-menu waar te gehen.	DTV
	Hiermeeselecteert u het menuschem.	Kabel-TV/satelliet-TV/TV
←→↓↑ &ENTER	Druk hierop om menu-onderdelen te selecteren ofaan te passen of door menu's te bladeren.	Kabel-TV/satelliet-TV/TV/DTV
CH +/-	Hiermeeselecteert u de kanalen.	Kabel-TV/satelliet-TV/TV/DTV

Bedieningstoetsen voor andere apparaten

Met deze afstandsbediening=kunt u andere apparaten bedieren na het invoeren van de juiste codes of na het aanleren van de commando's aan het systeme (zie De rest van uw systeme bedieren op pagina 69 voor verdere informatie). Gebruik de MULTI CONTROL toetsen om het apparaat te selecteren.

Toets(en)	Functie	Apparaten
SOURCE	Hiermeezet u het apparaat in de ruststand (standby) of aan.	BD/DVD-speler, DVR, videocassetterecorder
←	Druk hierop om terug te keren maar het begin van de huidige track.Bij enkele malen indrukken gaat u terug�erub het begin van vorige tracks.	BD/DVD-speler, DVR, videocassetterecorder
►	Druk hierop om vooruit te.gaan maar het begin van de volgende track.Bij enkele malen indrukken gaat u door�erub het begin van tracks verder vooruit.	BD/DVD-speler, DVR, videocassetterecorder
II	Hiermee onderbreekt u de weergave of opname.	BD/DVD-speler, DVR, videocassetterecorder
►	Hiermee start u de weergave.	BD/DVD-speler, DVR, videocassetterecorder
►	Houd deze toets ingedrukt voor versnelde voorwaartse weergave.	BD/DVD-speler, DVR, videocassetterecorder
←	Houd deze toets ingedrukt voor versneldechterwaartse weergave.	BD/DVD-speler, DVR, videocassetterecorder
■	Hiermee stoot u de weergave (bij sommige modellen gaat de dislade open wanner u op deze toets drukt verwijl de disc al gestopt is).	BD/DVD-speler, DVR, videocassetterecorder
Cijfertoetsen	Hiermee kunt u de tracks van een programmabronrechtstreeks starten.	Videocassetterecorder
	Hiermee kunt u het nummer van een titel/hoofdstuk/track invoeren.	BD/DVD-speler, DVR
+10toets	Hiermee selecteert u tracks hoger dan 10. (Bijvoorbeeld, druk op +10 en dan op 3 om track 13 te selecteren.)	BD/DVD-speler, DVR
ENTER	Gebruik deze als de ENTER toets.	BD/DVD-speler
	Hiermee toont u het DISC NAVI scherm voor DVD-recorders.	DVR
DISPLAY	Druk hierop om informatatie wee ter given.	BD/DVD-speler, DVR
TOP MENU	Hiermee toont u het ‘hoofd'menu van een BD/DVD-speler.	BD/DVD-speler, DVR
MENU	Hiermee toont u de menu's voor de BD/DVD-speler of DVD-recorder die u gezruikt.	BD/DVD-speler, DVR
←→ ↓↑, ENTER & RETURN	Hiermee navigeert u door de BD/DVD-menu's/opties.	BD/DVD-speler, DVR
HOME MENU	Hiermee toont u het HOME MENU.	BD/DVD-speler, DVR
CH +/-	Hiermee selecteert u de kanalen.	DVR, videocassetterecorder
HDD (SHIFT + 1)	Hiermee schakelt u overaar de bediening van de harde schijf bij gebruik van een HDD/DVD-recorder.	HDD/DVD/ videocassetterecorder
DVD (SHIFT + 2)	Hiermee schakelt u overaar de DVD-bediening bij gebruik van een HDD/DVD-recorder.	HDD/DVD/ videocassetterecorder
VCR (SHIFT + 3)	Hiermee schakelt u overaar de videorecorder-bediening bij gebruik van een HDD/DVD/videoacetterecorder.	HDD/DVD/ videocassetterecorder

Lijst met apparaatcodes

Het bedieren van een apparaat要去 problememloos gaan wanner u de fabrikant in de lijst aantreft, maar houd er rekening mee dat er geallen zijn waar bij apparaatcodes in de lijst Niet werkken voor het model dat u gebruikt. Er zich ook geallen waar bij alleen bepaalde functies te bedieren zich nadat de juiste apparaatcode is toegewezen.

BD/DVD-speler/DVD-recorder

Fabrikant Code

AEG 2093

Aiwa 2054

Akai 2001

Akura 2091

Alba 2027, 2038, 2048

Amitech 2093

AMW 2094

Awa 2094

Bang & Olufsen 2096

Bellagio 2094

Best Buy 2090

Brainwave 2093

Brandt 2017, 2044

Bush 2027, 2048, 2082, 2089

Cambridge Audio 2085

CAT 2087, 2088

Centrum 2088

CGV 2085, 2093

Cinetec 2094

Clatronic 2089

Coby 2095

Conia 2082

Continental Edison 2094

Crown 2093

C-Tech 2086

CyberHome 2008, 2037

Daenyx 2094

Daewoo 2035, 2059, 2093, 2094

Daewoo International 2094

Dalton 2092

Dansai 2084, 2093

Daytek 2010, 2033, 2094

Dayton 2094

DEC 2089

Decca 2093

Denon 2066, 2068

Denver 2069, 2089, 2091, 2095

Denzel 2083

Diamond 2085, 2086

DK Digital 2034

Dmtech 2000

Dual 2083

DVX 2086

Easy Home 2090

Eclipse 2085

Electrohome 2093

Elin 2093

Elta 2047, 2093

Enzer 2083

Finlux 2085, 2093

Gericom 2050

Global Solutions 2086

Global Sphere 2086

Goodmans 2027, 2070, 2089

Graetz 2083

Grundig 2053

Grunkel 2093

H&B 2089

Haaz 2085, 2086

HiMAX 2090

Hitachi 2015, 2083, 2090

Innovation 2002

JVC 2024, 2041, 2057

Kansai 2095

Kennex 2093

Kenwood 2051

KeyPlug 2093

Kiiro 2093

Kingavon 2089

Kiss 2083

Koda 2089

KXD 2090

Lawson 2086

Lecson 2084

Lenco 2089, 2093

LG 2016, 2020, 2040, 2043, 2065, 2076

Life 2002

Lifetec 2002

Limit 2086

Loewe 2056

LogicLab 2086

Magnavox 2089

Majestic 2095

Marantz 2062

Marquant 2093

Matsui 2044

Mecotec 2093

Medion 2002

MiCO 2085

Micromaxx 2002

Microstar 2002

Minoka 2093

Mizuda 2089, 2090

Monyka 2083

Mustek 2006

Mx Onda 2085

Naiko 2093

Neufunk 2083

Nevir 2093

NU-TEC 2082

Onkyo 2072

Optim 2084

Optimus 2004

Orava 2089

Orbit 2094

Orion 2061

P&B 2089

Pacific 2086

Panasonic 2018, 2019, 2026, 2032, 2036, 2075

Philips 2005, 2011, 2022, 2023, 2031, 2039, 2062

Pioneer 2004, 2012, 2014, 2049, 2120, 2121, 2122, 2123, 2124, 2125, 2126

Pointer 2093

Portland 2093

Powerpoint 2094

Prosonic 2095

Provision 2089

Raite 2083

RedStar 2091, 2093, 2095

Reoc 2086

Roadstar 2021, 2089

Ronin 2094

Rowa 2082

Rownsonic 2088

Saba 2017, 2044

Sabaki 2086

Saivod 2093

Samsung 2015, 2042, 2063, 2078, 2081

Sansui 2085, 2086, 2093

Sanyo 2045, 2071

ScanMagic 2006

Schaub Lorenz 2093

Schneider 2000

Scientific Labs 2086

Scott 2025, 2092

SEG 2021, 2083, 2086, 2094

Sharp 2002, 2046, 2079

Sigmatek 2090

Silva 2091

Singer 2085, 2086

Skymaster 2058, 2086

Skyworth 2091

Slim Art 2093

SM Electronic 2086

Sony 2009, 2013, 2028, 2029, 2030, 2055, 2080

Soundmaster 2086

Soundmax 2086

Spectra 2094

Standard 2086

Star Cluster 2086

Starmedia 2089

Sunkai 2093

Supervision 2086

Synn 2086

Tatung 2035, 2093

TCM 2002

Teac 2067, 2082, 2086

Tec 2091

Technika 2093

Telefunken 2088

Tensai 2093

Tevion 2002, 2086, 2092

Thomson 2003, 2017, 2060, 2064

Tokai 2083, 2091

Toshiba 2007, 2061, 2073, 2074, 2077

TRANScontinentns 2094

Trio 2093

TruVision 2090

Wharfedale 2085, 2086

Xbox 2003

Xlogic 2086, 2093

XMS 2093

Yamada 2094

Yamaha 2011

Yamakawa 2083, 2094

Yukai 2006, 2052

TV

Fabrikant Code

A.R. Systems 0040

Acme 0026

Acura 0027, 0039

ADC 0025

Admiral 0023, 0024, 0025, 0030, 0031

Adyson 0026, 0113, 0114

Agashi 0113, 0114

Agazi 0025

Aiko 0026, 0027, 0039, 0040, 0113, 0114

Aim 0040

Aiwa 0084

Akai 0027,0028,0034, 0037,0039,0040,0113, 0114

Akiba 0028, 0040

Akura 0025,0028,0039 0040

Alaron 0113

Alba 0010, 0026, 0027, 0028, 0032, 0035, 0037, 0039, 0040, 0075, 0078, 0088, 0113

Alcyon 0017

Allorgan 0114

Allstar 0034, 0040

AMOi 0109

Amplivision 0010, 0026, 0041, 0114

Vaak worden onjuiste handelingen verward met problemen of storingen. Wanner u denkt dat er iets mis is met het apparaat, controlleren dan eerst de onderstaande punten. Controller eok de andere apparaten en elektrische apparatuur die wordt gebruikt, odomat het probleem soms daarin verscholen ligt. Wanner het probleem Niet opgelost is nadat u alle onderstaande controles hebtuitgevoerd, dient u contact op te nemen met uw dichtstbijzijnde Pioneer-erkende onafhankelijkereparatiedienst om het reparatiewerk te latent uitvoeren.

• Als het systemeem Niet goed werkdt door externe oorzaken zoals statische elektriciteit, haal dan de stekker even uit het stopcontact. Het apparaat za daarna vaak weeer normala functioneren.

Probleem	Oplossing
Het apparaat kan nicht worden aangezet.	·Haal de stekker uit het stopcontact en steek hem er werk in. ·Zorg dat er geen losse eindjes luidsprekerkabel gegen het achterpaneel aankommen. Hierdoor kan het systeme zichzelf uitschakelen.
Het system schakelt plotseling uit.	·Zet het systeme waar aan na ongeveer=eén minuut (gedurende dezeperiode kan het systeme Niet worden ingeschakeld). Als het probleem blijft bestaan, neem dan contact op met een Pioneer-erkende onafhankelijk reparatiedienst.
Er is geen geluid als u een functie selecteert.	·Controller of het apparaat correct is aangesloten (zie Aansluitingen oppage 26). ·Druk op MUTE van de afstandsbediening om het uitbezette geluid waar aan te zetten. ·Druk op SIGNAL SEL om het juiste ingangssignaal te kiezen (zie Het ingangssignaal kiezen op page 48).
Er is geen beeld als u een functie selecteert.	·Controller of het apparaat correct is aangesloten (zie Aansluitingen oppage 26). ·Selecteer het juiste apparaat (gebruik de MULTI CONTROL toetsen). ·De video-ingang die op de TV is gekozen is verkeerd. Raadpleeg dehandleiding van de TV.
Er klinkt geen geluid uit de subwoofer.	·De Dolby Digital of DTS-bron waarnaar u luistert heeft misschien geen LFE-kanaal. ·Zet de LFE ATT (LFE-verzwakking) op page 64 op LFEATT 0 of LFEATT 10.
Er klinkt geen geluid uit de surroundluidsprekers of demiddenluidspreker. *Alleen voor de HTP-700/HTP-600	·Sluit de luidsprekers juist aan (zie paging 14 of paging 18). ·Zie Luidsprekerinstelling op paging 67 om de luidsprekerinstellenen te controlleren. ·Zie Kanaalniveauaus op paging 68 om de luidsprekerniveauaus te controlleren.
De PHASE CONTROL functie lijkt geen hoorbaar effect te hebben.	·Controller of de instelling voor de luidsprekerafstand correct is voor alle luidsprekers (zie Luidsprekerafstand op paging 68).
Veel storing bij radio-uitzendingen.	• Sluit de Antenne aan (pagea 36) en stel de positie ervan in voor een optimale ontvangst. • Haal losese kabels weg bij de antenneaansluitingen en de -draden. • Rol de FM-draadantenne helemaal uit, richt hem voor zo goed möglichke ontvangst en maak hem vast aan een muur (of sluit een FM-buitenantenne aan). • Schakel de apparatuur uit die storing veroorzaakt of plaats deze uit de buurt van het systeme (ofplaats de antennes verderweg van de apparatuur die de storing veroorzaakt).
U kunt geen radiozenders automatisch selecteren.	• Sluit een buitenantenne aan (zie pagina 36).
Storingijdens afspelen van een cassette.	• Zet het cassettedeck verderweg van uwsysteme totdat de storing verwijdint.
De LD- of DVD-speler geven geen geluid, maar andere apparaten wel.	• Zet de SIGNAL SEL op HDMI, C1/O1/O2 (DIGITAL) of A (analooq) overeenkomstig het type verbinding dat gemaakt is (zie pagina 48). • Stel de digitale ingangen correct in (zie pagina 48). • Maak digitale verbindingen (zie pagina 27) en zet de SIGNAL SEL op C1/O1/O2 (DIGITAL) (zie pagina 48). • Raadpleeg de handleiding van de DVD-speler.
Er is geen geluid of juist ruis hoorbaar wonneer bronnen met DTS worden afgespeeld.	• Zet het digitale volumeniveau van de spelereop maximum of in de neutrale stand. • Controller of deinstallingen van de spelerejust en/of deuitvoer van het DTS-signaal is ingeschakeld. Raadpleeg de handleiding van de DVD-speler. • Zet het ingangssignaaltype op C1/O1/O2 (DIGITAL) (zie Het ingangssignaalkiezen op pagina 48).
Gedurende het Zoeken tijdens afspelen is ruis hoorbaar bij een DTS-compatible CD-speler.	• Dit is geen storing, maar zet het volume laag om te voorkomen dat uw luidsprekers een luid lawaai weergeven.
Alles lijkt jeust ingesteld, maar het geluid klinkt vreemd.	• Controller of de positieve/negativieve luidsprekeraansluitingen op het systeme overeenkomen met de desbeteffende aansluitingen op de luidsprekers (zie pagina 14, 18 of 22).
Er lijkt een tijsdverschil te zich:tussen de uitvoer van de luidsprekers en die van de subwoofer.	• Zie Automatische instelling van surroundgeluid (MCACC) op pagina 45 en stel uwsysteme opnieuw in waarbuiu MCACC geleukt (hierdoor worden de vertraging in de subwoofer automatisch gescompenseerd).
De afstandsbediening doet het Niet.	• Vervang de batterijen (zie pagina 44). • Blijf binnen de 7 meter, 30° van de afstandsbedieningssensor (zie pagina 44). • Verwijder obstakels of ga ergens anders staan of zitten. • Zorg dat er geen direct Licht valt op de afstandsbedieningssensor op het Voorpaneel.
Het display is donker ofuitgeschakeld.	• Druk enkele malen op DIMMER van de afstandsbediening om terug te keren maar de standardinstelling.

HDMI

Symptom	Oplossing
Geen beeld of geluid.	• Als het probleem zich blij voordoen verwijl uw HDMI-apparaat rechtstreeks op uw monitor is aangesloten, dient u de handleiding van het apparaat de de monitor te raadplegen of contact op te nemen met de fabrikant voor verdere hulp.
Geen beeld.	• Afhankelijk van de uitgangsinstelleningen van het bronnapparaat kan hetijken dat er een videoformaat worden uitgestuurd dat Niet kan worden weergegeven. Verander de uitgangsinstellenen van de bron of sluit de bron aan via de composiet-aansluiting.Dit systeme is HDCP-compatible. Controller de de apparaten die u aansluit eveneens HDCP-compatible bijn. Als dat Niet het geval is, sluit u ze aan met behulp van de composiet-video-aansluiting.Afhankelijk van het aangesloten bronnapparaat kan hetijken dat het Niet werknet met dit systeme (zelfs als het HDCP-compatible is). In dat geval maakt u de verbinding tussen de bron en het systeme via de composiet-video-aansluiting.Als de videobeelden net op uw TV of flat screen TV worden weergegeven, probeert u de resolutie, DeepColor of andere instelleningen voor uw apparaat aan te passen.Voor de uitvoer van signalen in DeepColor gebruikt u een HDMI-kabel (hoge-snelheid HDMITM-kabel) om dit systeme aan te sluiten op een apparaat of TV met de DeepColor functie.
Het OSD-schem wordt Niet weergegeven.	• Het OSD-schem zal nicht verschijnen als u de verbinding maar de TV heb gemaaakt via de HDMI-uitgang. Gebruik de composiet-aansluitingen wonneer u uw systeme instelt.
Geen geluid of het geluid stopt plotseling.	• Wanner u afzonderlijke aansluitingen voor audio heb gemaaakt, dient u te controlleren of u de analoge/digitale aansluiting(en) heb toegewezen aan de correspondende HDMI-ingang voor het apparaat.Controler de audio-uitgangsinstelleningen van het bronnapparaat.Controler of de Audio Parameter op HDMI AMP/THRU is ingesteld (zie pagingra 65).Als het apparaat een DVI-apparaat is, moet u een(APpearing bo de audio gebruiken.
Belangrijkte informatatie betreffende de HDMI-verbindingErijken geallen waarin u de HDMI-signalen net via dit systemeCNT leiden (dit is afhankelijk van het apparaat met de HDMI-functionie dat u aansluit - raadpleeg de fabrikant voor informatie over de HDMI-compatibleit).Als u de HDMI-signalen net goed via dit systemeCNT ontvangen (vanaf uw apparaat), dient u de volgende configuratie te proberenijdens het aansluiten.	Configuratie1Sluit uw HDMI-geschikt apparaatrechtstreeks op het beeldscherm aan met behulp van een HDMI-kabel. Gebruik verzolgens de gemakkelijkste aansluiting (digitaal worden aanbevolen) voor het verzenden van audioaar het systeme. Zie de handleiding voor verdere informatie over de audio-aansluitingen. Zet het volume van het beeldscherm in de minimumstand wonneer u deze configuratie gebruikt.

Opmerking

1 - Als uw beeldscherm slechts één HDMI-aansluiting heeft,kest u alleen HDMI-video van het aangesloten apparaat ontvangen.
- Afhankelijk van het apparaat kan de audio-uitgang beperkt zijn tot het aantal kanalen dat beschikkaar is bij het aangesloten beeldschemm (de audio-uitgang is bijvoorbeeld verlaagd tot 2 kanalen voor een beeldschemm met audiobeparkingen).
- Als u de ingangsbron wilt omschakelen, moet u de functies op zowel uw system als het beeldschem omschakelen.
- Aangezien het geluid gedempt is op het beeldscherm wanner de HDMI-aansluiting worden gebruikt, moet u telkens het volume op het beeldscherm aanpassen wanner u een andere ingangsbron kiest.

iPod berichten

Symptoom	Oorzaak	Maatregel
iPod/USB Error 1(I/U ERR1)	Er is een probleem met het signaalpad van de iPod maar het systeme.	Schakel het systeme uit en sluit de iPod opnieuw op het systeme aan. Als dat nicht werkt, probeert u de iPod te resetten.
iPod/USB Error 2(I/U ERR2)	De softwareversie die met de iPod worden gez血液循环,要去 worden bijgewerkt.	Update de software die met de iPod worden gez血液循环 (gebruikt gebruik de{nieuwste iPod-softwareversies,nieuwer dan de iPod-updater 2004-10-20).
	Er is een iPod aangesloten die Niet door dit systeme worden ondersteund.	Sluit een iPodaan die door dit systeme worden ondersteund.
iPod/USB Error 3(I/U ERR3)	Er is geen reactie van de iPod.	Update de iPod-software met de{nieuwste versie. Als dat Niet werkt, probeert u de iPod te resetten.
No Track	Erijken geen tracks in de categorie die in de iPod is geseleeteerd.	Selecteer een andere categorie.

USB-berachten

Symptom	Oorzaak	Maatregel
iPod/USB Error 1 (I/U ERR1)	Er is een probleem met het signaalpad van de USB maar het systeme.	Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.
iPod/USB Error 3 (I/U ERR3)	Er is geen reactie van de USB.	Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.
iPod/USB Error 4 (I/U ERR4)	De stroomvereisten van het USB- apparaat� te hoog voor dit systeme.	Schakel het systeme uit en sluit de USB opnieuw op het systeme aan.

Het system resetten

Volg deze stappen om alle instellingen van het systeem terug te stellen op de standardfabrieksinstallingen. Gebruik hiervoor diebedieningselementen op het voorpaneel.

1 Zet het systeem in de ruststand (standby).
2 Terwijl u de ST/MONO toets ingedrukt houdt, drukt u op de STANDBY/ON toets en houdt u die ongeveer twee seconden lang ingedrukt.

3 Wonneer RESET? op het display verschijnt, drukt u op TUNE -.

OK? verschijnt op het display.

4 Druk op TUNE + om te bevestigen.

OK verschijnt op het display om aan te geven dat de fabrieksinstellenen van het systemeerdig hersteld.

Technische gegevens

Afstembereik . 87,5 MHz tot 108 MHz Antenne-ingang . 75 Ω, ongebalanceerd

- Ingangs-/uitgangsgedeelte

HDMI-aansluiting:
Ingang 19-pins x3
Uitgang 19-pins (5 V, 100 mA)
Audio-ingang...Coaxiaal x1, optisch x2 (digital)
RCA (2-pins) x4 (analoog)
Audio-uitgang RCA (2-pins) x2 (analoog)
Video-ingang RCA x3
Video-uitgang RCA x2
MCACC-ingang. Ministekker-aansluiting
iPod-aansluiting USB + video (composiet)

Luidsprekergedeelte

Behuizing. Basreflex, vloertype Systemem 16 cm 1-wegsystemem Luidsprekers 16 cm conustype x1 Impedantie. 4 Frequentiebereik .35 Hz tot 1000 Hz Maximaal ingangsvermogen .100 W

Diversen

Stroomvoorziening 220 V tot 240 V wisselstroom, 50 Hz/60 Hz
Stroomverbruik .61 W In ruststand (standby) .0,6 W
Afmetingen 230 mm (B) x 360,5 mm (H) x 422,5 mm (D)
Gewicht (zonder vergakking) .11 kg

- Accessoires

Afstandsbediening. 1
Drogecel-batterijen (AAA-formaat IEC R03) .2
iPod-kabel. 1
FM-draadantenne .1
Microfoon
(veur Automatische MCACC setup). 1
Netsnoeren. 2
Grote antislipkussentjes (voor receiver-subwoofer). 4
Garantiebewijs. 1
Handleiding (dit document)

S-DV595T luidsprekersysteme

Voor-/surroundluidsprekers

Behuizing .Gesloten kast, vloertype (magnetisch afgeschermd)
Systeem 2-wegsysteme
Luidsprekers:
Woofer .7,7 cm conustype
Tweeter .2,6 cm halve-koepel type
Impedantie .4Ω
Frequentiebereik .62 Hz tot 20 kHz
Maximaal ingangsvermogen 100 W
Afmetingen 260 mm B × 1097 mm H × 260 mm D
Gewicht .3,8 kg

Middenluidspreker

Behuizing .Gesloten kast, boekenplanktype (magnetisch afgeschermd)
Systeem .7,7 cm 1-wegsysteme
Luidsprekers. .7,7 cm conustype
Impedantie .4Ω
Frequentiebereik .72 Hz tot 20 kHz
Maximaal ingangsvermogen 100 W
Afmetingen
.220 mm B × 90 mm H × 100 mm D
Gewicht .0,7 kg

- Accessoires

Luidsprekerkabels .5
Voeten voor luidsprekerstandaards. 4
Schroeven.12
Kleine antislipkussentjes (voeten van luidsprekerstandaards).16

S-SWR600 luidsprekersysteme

Voor-/surroundluidsprekers

Behuizing . . . . . . . Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Systeem 6,6 cm 1-wegsystem

Luidsprekers. 6,6 cm conustype

Impedantie 4Ω

Frequeniebereik . 82 Hz tot 20 kHz

Maximaal ingangsvermogen 100 W

Afmetingen 96 mm (B) x 96 mm (H) x 96 mm (D)

Gewicht. 0,5 kg

Middenluidspreker

Behuizing . . . . . . Gesloten kast, boekenplanktype (magnetisch afgeschermd)

Systeem 6,6 cm 1-wegsystem

Luidsprekers. .6,6 cm conustype Impedantie 8Ω

Frequeniebereik . 82 Hz tot 20 kHz

Kleine antislipkussentjes (voor luidsprekers). 18

Beugels. 2

Bevestigingsbeugels 6

S-SWR500FS luidsprekersysteme

Voorluidsprekers

Behuizing .Geslotenkast, vloertype (magnetisch afgeschermd)

Systeem 2-wegsysteme

Luidsprekers: Woofer 5,2 cm conustype x2

Tweeter 2,6 cm halve-koepel type Impedantie .4Ω

Frequentiebereik 200 Hz tot 20 kHz

Maximaal ingangsvermogen 100 W

Afmetingen: Zonder luidsprekerstandaard 77 mm (B) × 395 mm (H) × 55 mm (D)

Met luidsprekerstandaard 126 mm (B) x 462 mm (H) x 126 mm (D)

Gewicht:

Zonder luidsprekerstandaard 1,0 kg

Met liquidsprekerstandaard 1,3 kg

- Accessoires

Luidsprekerkabels 2

Voeten voor luidsprekerstandaards 2

Staven 2

Pakkingen 2

Schroeven (kort) 8

Schroeven (lang). 4

Opmerking

• De technische gegevens gelden bij een netspanning van 230 V.
• Wijzigingen in de technische gegevens en het ontwerp als gezolg van verbeteringen voorbehonden, zonder voorafgaande kennisgeving.

Het apparaat schoonmaken

• Gebruik een poetsdoek of een droge doeok om stof en vuil te verwijderen.
• Wonneer het buitenoppervlak sterk verwulid is, veeg het dan schoon met een zachte doek die u in een neutraal reinigingsmiddel, vijf- tot zesmaal verdund in water, heeft gedompeld en goed hebtsuitgewrongen. Veeg verwolgens met een droge doek na. Gebruik geen meubelwas of -reinigers.
• Gebruik nooit witte spiritus, benzine, insectensprays of andere chemische middelen op of in de buurt van dit apparaat, odomat hierdoor het oppervlak worden aangetast.

Alle rechten voorbehonden.
