| Producttype | Trilplaat |
| Merk | Wacker Neuson |
| Model | BS 52Y |
| Motortype | VM80 (tweetakt) |
| Netto vermogen | 1,7 kW |
| Motortoerental volgas | 4450 ± 100 tpm |
| Stationair toerental | 1800 ± 100 tpm |
| Aangrijppunt koppeling | 2800 tpm |
| Compressie cilinderkop koud | 8,0–9,7 kg/cm² |
| Geluidsdrukniveau (LpA) | 91 dB(A) |
| Gegarandeerd geluidsvermogen (LWA) | 108 dB(A) |
| Trillingsniveau hand/arm (art. 0007508) | 10 m/s² |
| Trillingsniveau hand/arm (art. 0008053/54/9409) | 4,9 m/s² |
| Brandstof | Mengsmering benzine/olie (tweetakt) |
| Aanbevolen mengverhouding | 50:1 (standaard tweetaktolie) of 100:1 (Wacker olie) |
| Olietype slagsysteem | SAE 10W30 |
| Oliecapaciteit slagsysteem | 475 ml |
| Luchtfilter | Zelfreinigend, reinigbaar met perslucht en water |
| Choke | Ja |
| Brandstofkraan | Ja |
| Vonkenvanger | Optioneel, afhankelijk van lokale wetgeving |
| Veiligheid | Lees handleiding, draag beschermende kleding, niet roken bij tanken |
| Onderhoudsschema | Dagelijks: brandstofpeil, oliepeil; Wekelijks: luchtfilter, bouten; Maandelijks: bougie, koelribben |
| Transport | Motor uit, hijsoog gebruiken, machine plat vastbinden |
Veelgestelde vragen - BS 52Y Wacker Neuson
Gebruikersvragen over BS 52Y Wacker Neuson
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Trilplaat in PDF-formaat gratis! Vind uw handleiding BS 52Y - Wacker Neuson en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BS 52Y van het merk Wacker Neuson.
GEBRUIKSAANWIJZING BS 52Y Wacker Neuson
BS 52Y Inhoudsopgave
1. Voorwoord 5
2. Informatie inzake veiligheid 6
2.1 Wetgeving inzake vonkenvangers 6
2.2 Bedrijfsveiligheid 7
2.3 Veiligheidsaspecten van verbrandingsmotoren 9
2.4 Veiligheidsaspecten onderhoud 10
2.5 Plaats van labels 11
2.6 Waarschuwings- en informatielabels 12
3. Technische specificaties 15
3.1 Stamper 15
3.2 Geluids-en vibratiewaarden 16
3.3 Afmetingen 16
4. Bedrijf 17
4.1 Gebruik 17
4.2 Aanbevolen brandstof 17
4.3 Voor u begint 17
4.4 Starten 18
4.5 Stoppen 18
4.6 Bedrijf 19
4.7 Juiste verdichting 20
Inhoudsopgave
BS
5. Onderhoud 21
5.1 Onderhoudsschema 21
5.2 Onderhoud luchtfilter 22
5.3 Smering 23
5.4 Bevestiging voet 24

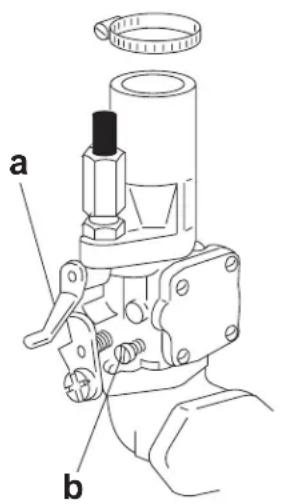

5.5 Afstellen carburateur 24
5.6 Opslag op lange termijn 25
5.7 Transport 25
5.8 Storingen 26
1. Voorwoord
Deze handleiding geeft informatie en procedures om dit Wacker-model veilig te gebruiken en te onderhouden. Voor uw eigen veiligheid en bescherming tegen letsel de in deze handleiding beschreven veiligheidsaanwijzingen zorgvuldig lezen, begrijpen en nakomen.
Houd deze handleiding of een kopie ervan bij de machine. Mocht u deze handleiding kwijtraken of een extra exemplaar willen hebben, neem dan contact op met Wacker Corporation. Deze machine is gebouwd met de veiligheid van de gebruiker in gedachten; de machine kan echter gevaar opleveren wanneer deze niet op de juiste manier gebruikt en onderhouden wordt. Volg de bedieningsaanwijzingen zorgvuldig! Mocht u vragen hebben over het gebruik of onderhoud van deze installatie, neem dan contact op met Wacker Corporation.
De informatie in deze handleiding is gebaseerd op machines in productie ten tijde van de publicatie. Wacker Corporation behoudt zich het recht voor welk deel dan ook van deze informatie zonder voorafgaande kennisgeving te wijzigen.
Alle rechten, in het bijzonder kopieer- en distributierechten, zijn voorbehouden.
Geen enkel deel van deze uitgave mag in welke vorm of op welke manier dan ook, hetzij elektronisch of mechanisch, waaronder fotokopiëren, worden vermenigvuldigd zonder de uitdrukkelijke schriftelijke toestemming van Wacker Corporation.
Elke soort vermenigvuldiging of distributie die niet door Wacker Corporation is goedgekeurd, is een inbreuk op geldige auteursrechten en zal worden vervolgd. Wij behouden ons uitdrukkelijk het recht voor technische wijzigingen aan te brengen, zelfs zonder voorafgaande kennisgeving, die het doel hebben onze machines en de veiligheidsnormen ervan te verbeteren.
Informatie inzake veiligheid BS 52Y
2. Informatie inzake veiligheid
Deze handleiding bevat vermeldingen voorafgegaan door GEVAAR, WAARSCHUWING, VOORZICHTIG, AANDACHT en N.B., die moeten worden opgevolgd om de kans op lichamelijk letsel, beschadiging van de machine of verkeerd onderhoud te beperken.
Dit is het waarschuwingssymbool. Het wordt gebruikt om te wijzen op mogelijk gevaar voor lichamelijk letsel. Volg alle veiligheidsaanwijzingen na dit symbool op om mogelijk letsel of fataal letsel te voorkomen.
GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, zal resulteren in de dood of een ernstig letsel.
WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, kan resulteren in de dood of een ernstig letsel.
VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, kan resulteren in een klein of licht letsel.
AANDACHT: gebruikt zonder het veiligheidssymbool, duidt AANDACHT op een gevaarlijke situatie die, indien niet vermeden, kan resulteren in materiële schade.
N.B.: Geeft extra informatie die van belang is voor een procedure.
2.1 Wetgeving inzake vonkenvangers
Opmerking: Door de overheid wordt in gezondheids- en veiligheidscodes bepaald dat op sommige plaatsen vonkenvangers moeten worden gebruikt op inwendige verbrandingsmotoren die op koolwaterstof werken. Een vonkenvanger is een apparaat dat is ontworpen om te voorkomen dat vonken of vlammen uit de uitlaat van de motor zouden kunnen ontsnappen. Hiervoor wordt het gebruik van vonkenvangers door de overheid bepaald en voorgeschreven (United States Forest Service).
Om aan alle plaatselijke voorschriften inzake vonkenvangers te voldoen, neemt u contact op met de distributeur van de motor of met de plaatselijke gezondheids- en veiligheidsinstanties.
BS 52Y Informatie inzake veiligheid
2.2 Bedrijfsveiligheid
Een adequate opleiding en bekendheid met de machine zijn noodzakelijk voor het veilig bedienen ervan. Verkeerd gebruik van de machine of gebruik door ongeschoold personeel kan gevaar opleveren. Lees de gebruiksvoorschriften en zorg dat u vertrouwd bent met de bediening en plaats van alle instrumenten en knoppen. Onervaren gebruikers dienen te worden opgeleid door iemand die vertrouwd is met de apparatuur voordat zij de machine mogen bedienen.
2.2.1 De machine NOOIT gebruiken voor toepassingen waarvoor deze niet is bedoeld
2.2.2 Laat NOOIT iemand zonder geschikte training deze apparatuur bedienen. ledereen die deze apparatuur bedient, moet vertrouwd zijn met de risico's en gevaren die eraan verbonden zijn.
2.2.3 NOOIT de warme knaldemper, het motorblok of koelribben aanraken. Dit zal brandwonden veroorzaken.
2.2.4 Gebruik NOOIT hulpstukken die niet aanbevolen zijn door Wacker. Dit kan resulteren in schade aan de apparatuur of verwonding van de gebruiker.
2.2.5 Een draaiende machine NOOIT onbeheerd achterlaten.
2.2.6 De functie van de bedieningselementen NOOIT wijzigen of uitschakelen.
2.2.7 NOOIT de choke gebruiken om de machine uit te zetten.
2.2.8 De machine NOOIT gebruiken op plaatsen waar gevaar is voor ontploffing.
2.2.9 Er ALTIJD voor zorgen dat diegene die de machine bedient bekend is met de correcte veiligheidsprocedures en bedieningswijze voordat hij/zij de machine gebruikt.
2.2.10 Er ALTIJD voor zorgen dat alle andere personen zich op veilige afstand van de machine bevinden. De machine stoppen als personen op het werkterrein van de machine komen.
2.2.11 Vergewis u er ALTIJD van dat de gebruiker vertrouwd is met de juiste veiligheidsvoorzieningen en bedieningstechnieken vooraleer hij/zij de machine gebruikt.
2.2.12 Draag ALTIJD beschermende kledij tijdens het bedienen van de apparatuur.
2.2.13 Een stofbril of veiligheidsbril bijvoorbeeld, beschermt de ogen tegen schade die kan worden veroorzaakt door rondvliegend puin.
2.2.14 ALTIJD doordacht en voorzichtig te werk gaan met de machine.
2.2.15 Er ALTIJD voor zorgen dat de machine niet kan omvallen, wegrollen, wegglijden of vallen wanneer deze niet wordt gebruikt.
Informatie inzake veiligheid BS 52Y
2.2.16 De motor ALTIJD uitzetten als de stamper niet wordt gebruikt.
2.2.17 U dient ALTIJD de bougie te verwijderen of los te koppelen voordat u onderhoud verricht aan de stamper om te voorkomen dat deze per ongeluk start.
2.2.18 De stamper ALTIJD zodanig sturen dat de gebruiker niet tussen de stamper en vaste voorwerpen komt te zitten. Voorzichtigheid is vooral geboden als op ongelijke grond wordt gewerkt of bij het verdichten van grof materiaal. Ervoor zorgen dat u stevig staat als u de machine onder dergelijke omstandigheden gebruikt.
2.2.19 De stamper ALTIJD bedienen op een wijze die alle risico van omkantelen of vallen uitsluit wanneer in de buurt van randen of onderbrekingen in het terrein, putten, hellingen, greppels en platforms wordt gewerkt.
2.2.20 De machine ALTIJD op de juiste wijze opslaan wanneer u deze niet gebruikt. De machine dient op een schone, droge plaats en buiten het bereik van kinderen te worden opgeslagen.
2.2.21 Sluit de brandstofklep op motoren die daarmee zijn uitgerust ALTIJD af wanneer deze niet gebruikt wordt.
2.2.22 ALTIJD machine bedienen met alle veiligheidsvoorzieningen en beschermingen op hun plaats en bedrijfsklaar. Veiligheidsvoorzieningen NIET wijzigen of uitschakelen. Machine NIET bedienen indien enige veiligheidsvoorziening of bescherming ontbreekt of niet bedrijfsklaar is.
BS 52Y Informatie inzake veiligheid
2.3 Veiligheidsaspecten van verbrandingsmotoren
Er zijn altijd risico's verbonden aan de bediening en brandstofvoorziening van verbrandingsmotoren. Het niet in acht nemen van de onderstaande veiligheidsvoorschriften kan leiden tot ernstige of fatale verwondingen.
2.3.1 NIET roken tijdens het bedienen van de machine.
2.3.2 NIET ROKEN wanneer u de benzinetank vult.
2.3.3 NIET TANKEN wanneer de motor warm is of draait.
2.3.4 NIET TANKEN in de nabijheid van open vuur.
2.3.5 NIET morsen bij het vullen van de tank.
2.3.6 De motor NIET laten draaien in de nabijheid van open vuur.
2.3.7 Laat de machine NIET binnenshuis draaien of in een ingesloten ruimte zoals een diepe greppel, tenzij voor afdoende ventilatie via hulpstukken zoals afzuigventilatoren of -slangen is gezorgd. Uitlaatgas van de motor bevat giftig koolmonoxidegas. Blootstelling aan koolmonoxidegas kan tot bewusteloosheid en zelfs dood leiden.
2.3.8 De tank ALTIJD in een goed geventileerde omgeving vullen.
2.3.9 Na het tanken ALTIJD de benzinedop terugplaatsen.
2.3.10 ALTIJD de brandstofleidingen, brandstofdop en brandstoftank op lekken en scheuren controleren voordat u de motor start. De machine niet inschakelen als er brandstoflekken zijn of de brandstofdop of brandstofleidingen loszitten.
Informatie inzake veiligheid BS 52Y
2.4 Veiligheidsaspecten onderhoud
Een slecht onderhouden machine kan een bron van gevaar vormen! Voor het veilige en juiste gebruik van de machine op lange termijn zijn periodiek onderhoud en reparatie vereist.
2.4.1 Probeer NIET om de machine te reinigen of te herstellen terwijl hij aan staat. Draaiende onderdelen kunnen ernstige verwondingen veroorzaken.
2.4.2 De machine NIET zonder luchtfilter gebruiken.
2.4.3 Het papierelement van het luchtfilter, het voorfilter of het luchtfilterdeksel NIET verwijderen terwijl de stamper in bedrijf is.
2.4.4 De toerenregelaar van de motor NIET anders afstellen. De motor mag niet op andere snelheden draaien dan de snelheden die in het hoofdstuk Technische specificaties worden opgegeven.
2.4.5 Torn een verzopen benzinemotor waarvan de bougie verwijderd is niet. Brandstof die in de cilinder opgesloten zit, zal uit de bougieopening spuiten.
2.4.6 Test, als de motor verzopen is of de geur van benzine aanwezig is, NIET op vonken bij benzine motoren. Een verdwaalde vonk kan dampen doen ontbranden.
2.4.7 Gebruik GEEN benzine of andere types brandstoffen of brandbare oplossingen om onderdelen te reinigen, vooral niet in gesloten ruimtes. Dampen van brandstoffen en oplossingen kunnen ontplofbaar worden.
2.4.8 Na reparatie of onderhoud de veiligheidsvoorzieningen en beschermkappen ALTIJD terugplaatsen.
2.4.9 Houd de plaats rond de uitlaat ALTIJD vrij van vuil zoals bladeren, papier, karton enz. Een hete uitlaat zou deze kunnen doen ontbranden.
2.4.10 Voor periodiek onderhoud ALTIJD de voorschriften in de handleiding volgen.
2.4.11 Vuil ALTIJD verwijderen van koelribben van het motorblok.
2.4.12 Vervang versleten of beschadigde onderdelen ALTIJD met reserve-onderdelen die ontworpen en aanbevolen zijn door Wacker.
2.4.13 Verwijder de bougie van machines die van benzinemotoren voorzien zijn ALTIJD vóór een onderhoudsbeurt om per ongeluk opstarten te vermijden.
2.4.14 Houd de machine ALTIJD schoon en de labels goed leesbaar. Vervang alle ontbrekende of slecht leesbare labels. Labels verschaffen belangrijke bedieningsinstructies en waarschuwen tegen gevaren en risico's.
BS 52Y Informatie inzake veiligheid

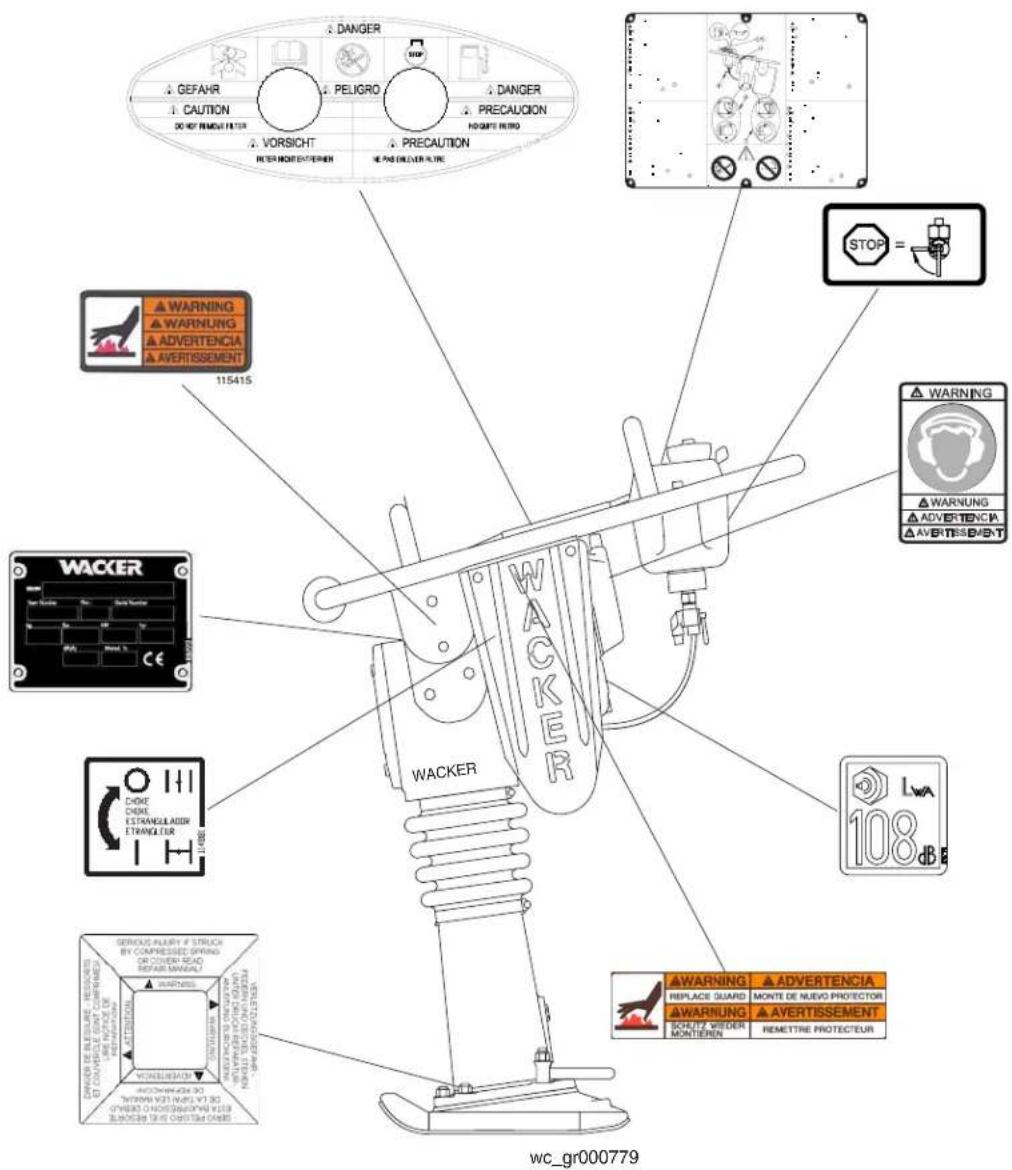

2.5 Plaats van labels
Informatie inzake veiligheid BS 52Y
2.6 Waarschuwings- en informatielabels
Op Wacker-machines zijn waar nodig labels met internationale symbolen aangebracht. Deze labels worden hieronder beschreven:
| Label Betekenis | |
 | |
 | GEVAAR!Gevaar voor verstikking. |
 | Ogen, oren en hoofd beschermen wanneer u de machine bedient. |
 | GEVAAR!Geen vonken, vlammen of brandende voorwerpen nabij de brandstoftank. |
 | De motor stoppen om bij te tanken. |
BS 52Y Informatie inzake veiligheid
| Label Betekenis | |
 | VOORZICHTIG!Gebruik alleen schone, gefilterde benzine als brandstof. |
 DO NOT REMOVE FILTER | LETOP!De motor nooit laten draaien zonder de luchtfilter. Dit veroorzaakt ernstige schade aan de motor. |
 | Oren en hoofd beschermen dragen bij het bedienen van deze machine. |
 | WAARSCHUWING!Heet oppervlak! Beschermkap terugplaatsen! |
 115415 | WAARSCHUWING!Heet oppervlak! |
 | Gegarandeerd geluidskrachtniveau in dB(A). |
 | Choke0 = OpenI = Dicht |
Informatie inzake veiligheid BS 52Y
| Label Betekenis | |
 | WAARSCHUWING!Veren zijn samengedrukt. Maak de deksel langzaam los om te voorkomen dat de veer wordt uitgestoten. Ernstig letsel indien geraakt door samengedrukte veerdeksel. |
 | Sluit brandstofklep. |
 | Raadpleeg Hoofdstuk Starten en Stoppen voor een uitleg van dit etiket. |
 | Een naamplaatje met het modelnummer, artikelnummer, revisie- en serienummer is aan elk apparaat bevestigd. Maak een aantekening van de informatie op dit plaatje zodat u dit bij de hand hebt als het naamplaatje verloren raakt of beschadigd wordt. Als u onderdelen bestelt of onderhoudsinformatie vraagt, wordt u altijd gevraagd om het model, artikelnummer, revisienummer en serienummer van het apparaat op te geven. |
  | Deze machine wordt mogelijk beschermd door een of meer van de volgende octrooien. |
BS 52Y Technische specificaties
3. Technische specificaties
3.1 Stamper
| Artikelnummer: | BS 52Y0007508, 0008053, 0008054, 0009409 | |
| Stamper | ||
| Type motor | type | VM80 |
| Toerental - vollast | toeren/ minuut | 4450 ± 100 |
| Toerental - stationair | toeren/ minuut | 1800 ± 100 |
| Aangrijppunt koppeling | toeren/ minuut | 2800 |
| Compressie cilinderkop koud | (kg/cm2) | 8,0–9,7 |
| Smering | olietype | Gebruik een ratio van 50:1 bij standaard tweetaktolie. Gebruik een ratio van 100:1 of 50:1 bij Wacker tweetaktolie of bij tweetaktolie met specificaties per NMMA TC-W3, API TC, JASO FC of ISO EGD. |
| Stampermechanisme Smering | olietype | $AE 10W30 |
| De capaciteit van het stampersysteem | ml | 475 |
Technische specificaties BS 52Y
3.2 Geluids-en vibratiewaarden
Producten zijn getest op geluidsdrukniveau in overeenstemming met EN ISO 11204. Geluidvermogenniveau is getest in overeenstemming met Europese richtlijn 2000/14/EC - Geluidsemissie in de omgeving door installatie voor gebruik buiten.
• Geluidslast bij de machinist (L pA) = 91 dB(A)
• Gegarandeerd geluidskrachtniveau (L WA) = 108 dB(A)
Producten zijn getest op hand/armvibratie (HAV)-niveau in overeenstemming met ISO 5349, EN1033 en EN500-4, waar van toepassing.
0 0 0 7 5 0 8 = 1 0 m / s ^ 2
0 0 0 8 0 5 3, 0 0 0 8 0 5 4, 0 0 0 9 4 0 9 = 4, 9 m / s ^ 2.
3.3 Afmetingen
mm (in.)
Stampers zijn ontworpen voor verdichting van losse grond en grind om te voorkomen dat deze gaat inklinken en om een stevige, solide ondergrond te bieden voor fundamenten, betonplaten, funderingen, en andere structuren.
4.2 Aanbevolen brandstof
De motor van deze stamper gebruikt een twee-takt-benzine/oliemengsel (mengsmering).
Meng gewone loodvrije benzine en een tweetakt-/buitenboord-motorolie in een aparte container voordat u de tank vult.
| Mengsmering 50:1 Mengsmering 100:1 | |||
| Benzine Olie | Benzine Olie | ||
| 5 liters 100 ml | 5 liters 50 ml | ||
| 10 liters 200 ml | 10 liters 100 ml | ||
| 15 liters 300 ml | 15 liters 150 ml | ||
4.3 Voor u begint
4.3.1 De veiligheidsvoorschriften vooraan in deze handleiding doorlezen.
4.3.2 Tank vullen met het juiste mengsel.
4.3.3 Stamper op los zand of gravel plaatsen. De stamper NOOIT starten op een harde ondergrond, zoals asfalt of beton.
Bedrijf BS 52Y
4.4 Starten
Zie afbeelding: wc_gr000771
4.4.1 Benzinekraan opendraaien (a1).
4.4.2 Choke (b1) op carburateur dichtzetten.
4.4.3 Gashendel niet meer dan 1/4 opendraaien (c2).
4.4.4 Aan Startkabel (d) trekken tot motor start.
4.4.5 Choke (b2) op carburateur openzetten.
N.B.: Een koude motor dient ongeveer een (1) minuut stationair te draaien (c1) om op te warmen.
4.5 Stoppen
Zie afbeelding: wc_gr000771
4.5.1 Zet de gashendel op "IDLE" (Stationair) (c1).
4.5.2 Sluit de benzinekraan (a2).
N.B.: Bij trilstampers zonder "STOP"-knop, schakel de motor af door de benzinekraan op de tank te sluiten.
BS 52Y Bedrijf
4.6 Bedrijf
Zie afbeelding: wc_gr000772
Houd de trillingsstamper schoon en droog. Voorkom onbelaste slagen. Laat de stamper nooit op volle toeren draaien wanneer u materiaal wegduwt of de machine opheft.
AANDACHT: Om schade aan de stamper te voorkomen, mag men hem niet op zijn kant laten draaien.
Mocht de stamper zijwaarts kantelen, dan dient u de stamper in de hieronder afgebeelde positie te plaatsen en de motor uit te schakelen door de brandstofhendel via de arreteerstand in de uit-stand te zetten.
Zie afbeelding: wc_gr000773
4.7.1 Gashendel volledig opendraaien (c3) en afregelen tot de motor soepel draait. Niet teveel gas geven. De verdichting is het best wanneer de stamper soepel loopt. Indien u de motor op een te hoge snelheid laat draaien leidt dit tot slechte resultaten en onnodige slijtage van de verschillende onderdelen.
4.7.2 Stamper sturen met de handgreep. Laat de machine op eigen kracht vooruitgaan. PROBEER NIET de machine te ‘overmeesteren’.
4.7.3 Voor een goede verdichting dient de voet de grond vlak te raken (d) en niet met de teen of de hiel. Hierdoor voorkomt u overmatige slijtage van de voet.
5.1 Onderhoudsschema
| Dagelijks voor u begint | Na de eerste 5 uur | Iedere week of 25 uur | Iedere maand of 100 uur | Iedere 3 maanden of 300 uur | Jaarlijks | |
| Brandstofpeil controleren. | ■ | |||||
| Oliepeil in kijkglas controleren. | ■ | |||||
| Brandstofleiding en koppelstukken op barsten en lekken controleren. | ■ | |||||
| Bevestiging stampvoet aandraaien. | ■ | ■ | ||||
| Motorcilinderschroeven controleren. | ■ | ■ | ||||
| Externe sluitingen controleren. | ■ | ■ | ||||
| Koelribben motorblok schoonmaken. | ■ | |||||
| Elektroden bougie reinigen en afstellen. | ■ | |||||
| Bougie vervangen. | ■ | |||||
| Repeteerstarter reinigen. | ■ | |||||
| Olie slagsysteem vervangen.* | ■ | |||||
| Knaldemper en uitlaatpoort schoonmaken. | ■ | |||||
| Inspecteer de benzinefilter. | ■ | |||||
| * Olie slagsysteem vervangen na eerste 50 bedrijfsuren.N.B.: Als de motor slecht loopt, de luchtfilterelementen controleren, reinigen en vervangen wanneer dat nodig is. | ||||||
5.2 Onderhoud luchtfilter
Zie afbeelding: wc_gr000774
Dit luchtfilter is zelfreinigend en maakt gebruik van de beweging van de machine om vuil en stof van het filter los te schudden terwijl de stamper werkt. Onder normale bedrijfsomstandigheden hoeft het element niet schoongemaakt te worden en blijft op de machine. Indien het element verstopt raakt met vuil, zal het vermogen van de machine afnemen. In dat geval kunt u het filterelement verwijderen en reinigen volgens onderstaande instructies. Het element vervangen indien het zo vuil is dat u het niet meer schoon kunt krijgen.
5.2.1 De twee borgmoeren aan de bovenzijde van het luchtfilter losdraaien en luchtfilter verwijderen.
5.2.2 Gebruik perslucht en blaas vuil en stof van binnenuit door het doorvoergat (a) naar buiten.
AANDACHT: De druk van de perslucht mag niet meer dan 100 psi (7 bar) bedragen.
5.2.3 Doorvoergat (a) met schoon water spoelen tot dit helder blijft.
AANDACHT: GEEN oplosmiddelen, stookolie, of benzine gebruiken om filter te reinigen.
5.2.4 Gat (b) in het luchtfilter dichtstoppen met een kurk of afdekken met kleef- of isolatieband om te voorkomen dat vuil water in het element kan binnendringen. Het luchtfilter (c) minimaal 15 minuten in een oplossing van warm water en een laagschuimend wasmiddel laten weken. Afhankelijk van het feit hoe vuil het element is, kan langer weken (zelfs meerdere uren) noodzakelijk zijn.
5.2.5 Luchtfilter uit het sop halen en nogmaals spoelen volgens stap 3. Het element in een stofvrije omgeving aan de lucht laten drogen. NIET VERWARMEN om het drogen te bespoedigen.
5.2.6 Voor montage geleidering inspecteren en vervangen indien deze versleten of beschadigd is. Geleidering op element plaatsen terwijl u er zorg voor draagt deze niet te beschadigen.
5.2.7 Luchtfilter terugplaatsen en vastzetten met onderlegringen en borgmoeren. NIET te strak aandraaien. Draait u deze te strak aan dan kan het zijn dat de onderlegringen vervormen en de bovenzijde van het luchtfilter ingedeukt wordt.
N.B.: Geleidering aan binnenzijde met smeermiddel of zeep insmeren zodat deze gemakkelijk over de bevestiging schuift.
5.3 Smering
Zie afbeelding: wc_gr000775
5.3.1 U dient de olie van het slagsysteem na de eerste 50 bedrijfsuren, en daarna om de 300 uur, te vervangen. Om olie te verversen, plug (a) losdraaien en machine achteroverleggen tot deze met de handgreep op de grond rust.
5.3.2 De stamper op een vlakke ondergrond plaatsen en olie vullen via vulopening (a). Smering van het stampermechanisme is voldoende waneer het kijkglas (b) 1/2 tot 3/4 vol is.
N.B.: Met het oog op de bescherming van het milieu dient een stuk plastic en een bak onder de machine te worden geplaatst om eventueel weglopende vloeistof op te vangen. Voer deze vloeistof af volgens de milieuvoorschriften.
5.4 Bevestiging voet
Zie afbeelding: wc_gr000776
Bij nieuwe machines of nadat u de voet hebt vervangen, de bevestigingsbouten en moeren (a) controleren en vastdraaien na de eerste 5 bedrijfsuren. Daarna iedere week inspecteren.
Aangegeven aantrekkoppel aanhouden.
Zie afbeelding: wc_gr00777
Zie "Technische Specificaties" voor het juiste stationaire en arbeidstoerental. Voor de grootst mogelijke nauwkeurigheid dient u een toerenteller te gebruiken wanneer u de carburateur afstelt.
5.5.1 Stel eerst het stationair toerental in door de aanslagschroef (b) helemaal in te draaien en deze vervolgens een volle slag uit te draaien.
AANDACHT: Draai de stelschroef NIET te strak aan, anders kunt u de carburateur beschadigen.
5.5.2 Start de motor en laat deze op bedrijfstemperatuur komen.
5.5.3 Stel het stationair toerental af terwijl de motor stationair draait met de choke (a) helemaal open. Draai de aanslagschroef (b) in of uit om het juiste stationaire toerental af te stellen.
N.B.: Deze carburateur is uitgerust met een vaste sproeier voor hoge snelheden. Bijregelen voor hoge snelheden is niet noodzakelijk.
图
5.6 Opslag op lange termijn
5.6.1 Benzine uit de tank aftappen.
5.6.2 Motor starten en laten draaien tot resterende benzine is opgebruikt.
5.6.3 Bougie verwijderen. Door de opening voor de bougie ongeveer 30 ml. schone motorolie SAE 10W30 in de cilinder gieten.
5.6.4 Startkabel langzaam doortrekken om olie in de motor te verdelen.
5.6.5 Bougie terugplaatsen.
5.7 Transport
Zie afbeelding: wc_gr000778
5.7.1 Motor altijd afzetten wanneer u de machine vervoert.
5.7.2 Ervoor zorgen dat de takel voldoende is om het gewicht van de machine te dragen (zie identificatieplaatje op de machine voor het gewicht).
5.7.3 Centraal hijsoog (a) gebruiken om de machine op te tillen.
5.7.4 De machine op het voertuig vastbinden om te vermijden dat deze omvalt, wegrolt of eraf valt. De machine plat leggen en op het voertuig vastbinden op punten (a) en (b).
AANDACHT: Benzinetank aftappen om te voorkomen dat benzine uit dop (c) lekt.
| Probleem / Symptoom Oorzaak / Oplossing | |
| Motor start niet of slaat af. • Geen benzine in de tank.• Bougie is vuil.• Benzinekraan staat dicht. | |
| Motor accelereert niet, start moeilijk, of loopt onregelmatig. | • Verkeerd mengsel. Teveel olie.• Bougie is vuil.• Knaldemper en uitlaatpoort reinigen.• Krukaskeerringen lekken.• Luchtfilter kan verstopt zijn. |
| Motor loopt warm. • Verkeerd mengsel. Onvoldoende olie.• Carburateur te arm afgesteld.• Koelribben en ventilatorbladen reinigen. | |
| Motor draait; stamper functioneert niet. | • Koppeling op schade inspecteren. Vervangen indien nodig.• Gebroken drijfstang of krukasmechanisme.• Motor heeft weinig vermogen. Compressieverlies. Uitlaatpoort verstopt. |
| Motor draait; stamper functioneert onregelmatig. | • Olie/vet op koppeling.• Gebroken/versleten veren.• Vuilophoping op stampvoet.• Gebroken onderdelen in stampermechanisme of krukas.• Vollast toerental van motor is te hoog. |
- Net installed power / Netto geïnstalleerd vermogen / Puissance installée nette :
1,7 kW
- BS 52Y INHOUDSOPGAVE
- VOORWOORD 5
- INFORMATIE INZAKE VEILIGHEID 6
- TECHNISCHE SPECIFICATIES 15
- BEDRIJF 17
- INHOUDSOPGAVE
- BS
- ONDERHOUD 21
- VOORWOORD
- INFORMATIE INZAKE VEILIGHEID BS 52Y
- INFORMATIE INZAKE VEILIGHEID
- 2.1 WETGEVING INZAKE VONKENVANGERS
- BS 52Y INFORMATIE INZAKE VEILIGHEID
- 2.2 BEDRIJFSVEILIGHEID
- 2.3 VEILIGHEIDSASPECTEN VAN VERBRANDINGSMOTOREN
- 2.4 VEILIGHEIDSASPECTEN ONDERHOUD
- 2.5 PLAATS VAN LABELS
- 2.6 WAARSCHUWINGS- EN INFORMATIELABELS
- BS 52Y TECHNISCHE SPECIFICATIES
- TECHNISCHE SPECIFICATIES
- 3.1 STAMPER
- TECHNISCHE SPECIFICATIES BS 52Y
- 3.2 GELUIDS-EN VIBRATIEWAARDEN
- 3.3 AFMETINGEN
- 4.2 AANBEVOLEN BRANDSTOF
- 4.3 VOOR U BEGINT
- BEDRIJF BS 52Y
- 4.4 STARTEN
- 4.5 STOPPEN
- BS 52Y BEDRIJF
- 4.6 BEDRIJF
- 5.1 ONDERHOUDSSCHEMA
- 5.2 ONDERHOUD LUCHTFILTER
- 5.3 SMERING
- 5.4 BEVESTIGING VOET
- 5.6 OPSLAG OP LANGE TERMIJN
- 5.7 TRANSPORT
Merk : Wacker Neuson
Model : BS 52Y
Categorie : Trilplaat
