Type product	Trilstamper
Merk	Wacker Neuson
Model	DS 70
Gewicht	83 kg (183 lb)
Afmetingen (L x B x H)	Zie technische gegevens in de handleiding
Motortype	Enkele cilinder, luchtgekoeld, 4-takt dieselmotor (Yanmar L48V4LF9T9EWSA of L48EE-DWK3)
Motorvermogen	3,1 kW (4,1 pk) bij 3450 tpm
Brandstof	Diesel nr. 2 (cetaangetal > 45)
Brandstoftankinhoud	4,2 liter
Brandstofverbruik	0,9 l/u
Bedrijfstijd	4,6 uur
Percussiewaarde	670 slagen/min.
Enkel slagwerk	100 J/mkp
Slag van de stampervoet	Tot 71 mm
Geluidsdrukniveau (operator)	96 dB(A)
Gegarandeerd geluidsvermogenniveau	108 dB(A)
Trillingsniveau (hand/arm)	11,9 m/s² (onzekerheid 1,5 m/s²)

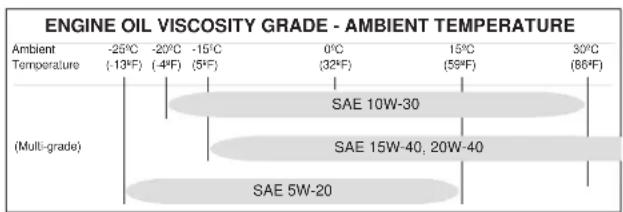

Motorolie inhoud	800 ml (SAE 15W40 CF of beter)
Stampersysteem oliecapaciteit	890 ml (SAE 10W30)
Onderhoudsinterval (motorolie)	Elke maand of 100 bedrijfsuren (eerste keer na 50 uur)
Veiligheid	Veiligheidslabels, noodstop, beschermkappen, CO-waarschuwing
Accessoires	Voetextensies, wielkit

Veelgestelde vragen - DS 70 Wacker Neuson

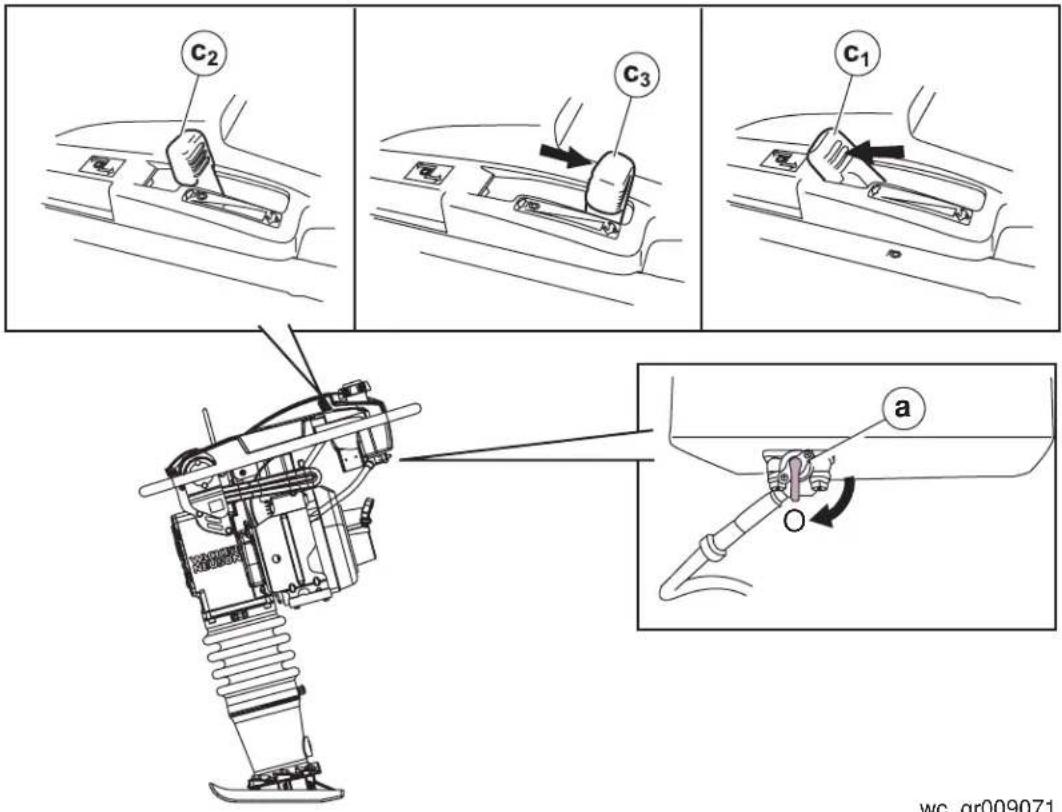

Hoe start ik de DS 70 stamper?

Zet de brandstofklep op 'Open', zet de gashendel op stationair, en trek herhaaldelijk aan de startkabel tot de motor start. Bij koude start kan het enkele trekken duren.

Welke brandstof moet ik gebruiken?

Gebruik schone, pure diesel nr. 2 met een cetaangetal boven 45. Vermijd vervuiling en sluit de tankdop direct na het vullen.

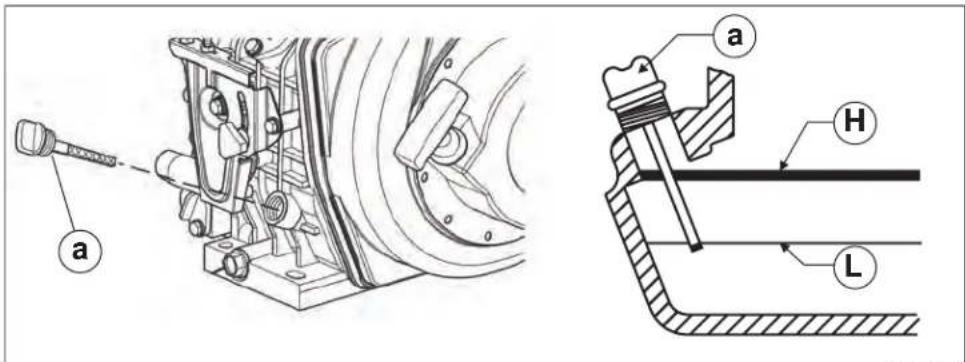

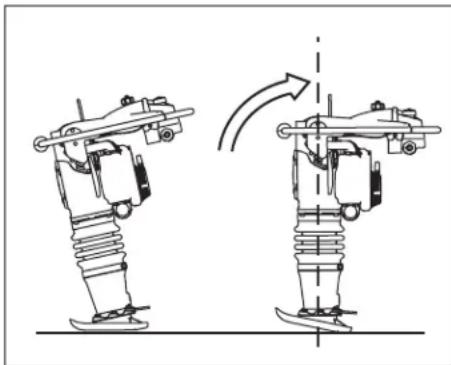

Hoe controleer ik het motoroliepeil?

Zet de machine rechtop, kantel deze 15° achterover zodat de motor waterpas staat. Verwijder de peilstok, veeg deze schoon, steek hem terug (zonder vastschroeven) en controleer het peil tussen 'L' en 'H'.

Wat moet ik doen bij een te hoge trilling?

Controleer of de stampervoet schoon is en of de veren niet gebroken zijn. Houd de handgreep zoals getoond in de handleiding voor minimale hand-armtrilling.

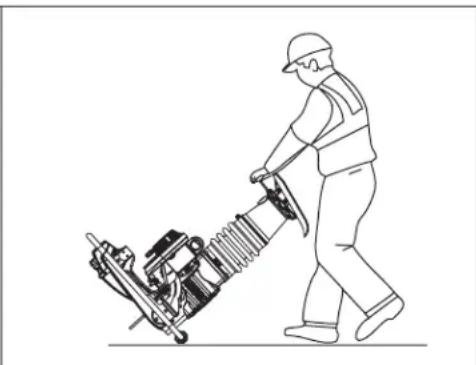

Hoe transporteer ik de stamper veilig?

Laat de motor afkoelen en tap indien nodig brandstof af. Gebruik de centrale hijskabel om te tillen (niet de handgreep). Zet de machine rechtop vast in het voertuig.

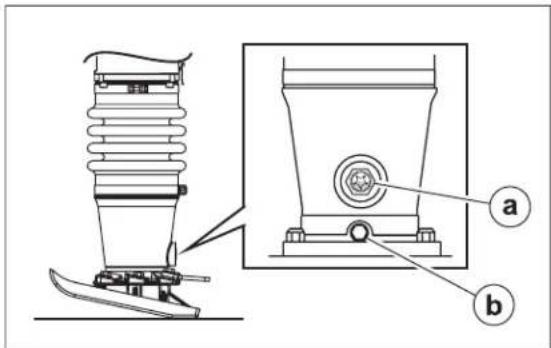

Wat is de aanbevolen olie voor het stampersysteem?

Gebruik SAE 10W30 olie. Het peil moet tot halverwege of driekwart van het peilglas reiken. Vul niet te veel bij.

Hoe vaak moet ik de luchtfilter vervangen?

Inspecteer dagelijks. Vervang het papieren filter indien vuil. Maak de voorfilter schoon met water en milde zeep; droog goed voordat u deze terugplaatst.

Waarom start de motor niet?

Controleer of er brandstof is, of de brandstofklep open staat, en of de bougie schoon is. Bij een lege tank moet de brandstofleiding mogelijk ontlucht worden.

Mag ik de machine binnenshuis gebruiken?

Nee, nooit in gesloten ruimtes. Motoruitlaatgassen bevatten dodelijk koolmonoxide. Zorg altijd voor voldoende ventilatie.

Wat zijn de belangrijkste veiligheidsvoorschriften?

Draag gehoorbescherming, veiligheidsbril en veiligheidsschoenen. Houd handen en voeten weg van bewegende delen. Gebruik de machine niet zonder beschermkappen.

GEBRUIKSAANWIJZING DS 70 Wacker Neuson

Gebruikershandleiding

Stamper

DS70

Alle rechten, inclusief het recht tot kopieren en van verspreiding zijn voorbehouden.

Deze publicatie mag gefotokopieerd worden door de oorspronkelijke koper van de machine. Elke andere soort vermenigvuldiging is verboden zonder de uitdrukkelijke schriftelijke toestemming van Wacker Neuson Production Americas LLC.

Elke soort niet door Wacker Neuson Production Americas LLC geautoriseerde vermenigvuldiging of versp[reiding vormt een schending van geldige auteursrechten. Tegen overtreders hiervan zal gerechtelijke vervolging worden ingesteld.

Handels-merken

Alle handelsmerken waarnaar in deze handleiding verwezen wordt zijn het eigendom van de respectieve eigenaren ervan.

Fabrikant

Wacker Neuson Production Americas LLC

Vertaalde instructies

Deze Gebruiksaanwijzing is een vertaling van de originele instructies.

De oorspronkelijke taal van deze Gebruiksaanwijzing is Amerikaans Engels.

Voorwoord

BEWAAR DEZE INSTRUCTIES—Deze gebruiksaanwijzing bevat belangrijke instructies voor de hieronder vermelde machinemodellen. Deze instructies zijn speciaal door Wacker Neuson Production Americas LLC gepubliceerd en moeten tijdens de installatie, bediening en het onderhoud van de machines worden gevolgd.

Machines die in deze handleiding worden behandeld

Machine Artikelnummer
DS 70 0620049	0620050
	0620052
	0620053
	0620054

Machinedocumentatie

■ Vanaf dit punt in deze documentatie zal naar Wacker Neuson Production Americas LLC worden verwezen als Wacker Neuson.
- Bewaar te allen tijde een exemplaar van de Gebruikershandleiding bij de machine.
- Gebruik het afzonderlijke Onderdelenboek dat met de machine is meegeleverd om reserveonderdelen te bestellen.
- Mocht u een of meer van deze documenten niet in uw bezit hebben, neem dan contact op met Wacker Neuson om een exemplaar te bestellen, of bezoek www.wackerneuson.com.
- Zorg dat u het modelnummer, artikelnummer, revisienummer en serienummer van de machine bij de hand hebt wanneer u onderdelen bestelt of informatie over onderhoud aanvraagt.

Verwachtingen t.a.v. informatie in deze handleiding

• Deze handleiding verschaft de informatie en procedures voor de veilige bediening en het veilig onderhoud van het/de bovenstaand(e) Wacker Neuson-model(len). Lees voor uw eigen veiligheid en om het risico van letsel te verminderen alle instructies die in deze handleiding staan aandachtig door en zorg ervoor dat u ze begrijpt en naleeft.
• De Wacker Neuson behoudt zich uitdrukkelijk het recht voor om, zelfs zonder voorafgaande kennisgeving, technische wijzigingen aan te brengen die de prestaties of veiligheidsnormen van haar machines verbeteren.
• De informatie in deze handleiding is gebaseerd op machines die zijn vervaardigd tot op het moment van publicatie. Wacker Neuson behoudt zich het recht voor om elk willekeurig gedeelte van deze informatie zonder voorafgaande kennisgeving te wijzigen.
• De illustraties, onderdelen, en procedures in deze handleiding refereren aan Wacker Neuson fabriek-geïnstalleerde componenten. Uw machine kan variëren afhankelijk van de benodigdheden van uw specifieke regio.

Voorwoord DS 70

Goedkeuring van de fabrikant

Deze handleiding bevat verschillene verwijzingen naar goedgekeurde onderdelen, hulpstukken en modificaties. De volgende definities zijn van toepassing:

• Goedgekeurde onderdelen of hulpstukken zijn die onderdelen die worden vervaardigd of geleverd door Wacker Neuson.
• Goedgekeurde modificaties zijn veranderingen die door een erkend Wacker Neuson servicecentrum worden uitgevoerd volgens door Wacker Neuson gepubliceerde schriftelijke instructies.
• Niet-goedgekeurde onderdelen, hulpstukken en modificaties zijn die onderdelen/veranderingen die niet aan de goedgekeurde criteria voldoen.

Niet-goedgekeurde onderdelen, hulpstukken of modificaties kunnen tot het volgende leiden:

■ ernstig gevaar van letsel voor de operator en personen in het werkgebied;
■ permanente machineschade, die niet door de garantie wordt gedekt.

Neem onmiddellijk contact op met uw Wacker Neuson dealer als u vragen hebt over goedgekeurde of niet-goedgekeurde onderdelen, hulpstukken of modificaties.

EU - Conformiteitverklaring

Fabrikant

Wacker Neuson Production Americas LLC, N92W15000 Anthony Avenue, Menomonee Falls, Wisconsin 53051 USA

Product

Product	DS70
Producttype	Stamper
Productfunctie	Grond samenpakken
Artikelnummer	5000620052, 5000620053, 5000620054
Geïnstalleerd nuttig vermogen	3.1 kW
Gemeten geluidsvermogenniveau	106 dB(A)
Gegarandeerd geluidsvermogenniveau	108 dB(A)

Conformiteitsbeoordelingsprocedure

Volgens 2000/14/EC bijlage VIII

Aangemelde instantie

Richtlijnen en normen

Hiermee verklaren we dat dit product aan de betreffende bepalingen en vereisten van de volgende richtlijnen en normen voldoet: 2006/42/EC, 2000/14/EC, 2005/88/EC, EN 500-1, EN 500-4

Gevolmachtigde voor technische documenten

EU - conformiteitverklaring 5

1 Informatie inzake veiligheid 9

1.1 Signaalwoorden gevonden in dit Gebruikershandleiding 9
1.2 Machinebeschrijving en beoogd gebruik 10
1.3 Veiligheid Richtlijnen voor bediening van de machine 11
1.4 Veiligheidsinstructies voor het ophijsen van de machine 13
1.5 Veiligheidsaspecten onderhoud 14
1.6 Veiligheidsinstructies voor het gebruik van verbrandingsmotoren ..... 16

2 Etiketten 18

2.1 Plaats van labels 18
2.2 Betekenis van de labels 19

3 Hijsen en transport 22

3.1 De stamper optillen 22
3.2 De stamper transporteren 23

4 Bedrijf 25

4.1 Klaarmaken voor het eerste gebruik 25
4.2 Aanbevolen brandstof 25
4.3 De machine bijtanken 26
4.4 Positie van de operator 27
4.5 Voordat u begint 27
4.6 De machine starten, stoppen en bedienen 28
4.7 Lucht uit de brandstofleiding verwijderen 30
4.8 Procedure voor noodstops 31
4.9 Accessoires 31

5 Onderhoud

32

5.1 Onderhoudsschema 32
5.2 Onderhoud luchtfilter 34
5.3 De motorolie controleren 36
5.4 De motorolie verversen en de filter vervangen 38
5.5 De brandstofleidingen en aansluitingen controleren 40

Inhoudsopgave DS 70

5.6 De voet onderhouden 40
5.7 De machine inspecteren 41
5.8 Motorkoelribben schoonmaken 42
5.9 De olie van het stampersysteem controleren en verversen ....43
5.10 De lijnbrandstofffilter vervangen 45
5.11 Opslag op lange termijn 46
5.12 Machine Afvalverwijderingl / Ontmanteling 47

6 Storingen 48

7 Technische specificaties 49

7.1 Motor 49
7.2 Stamper 50
7.3 Geluidsmeting 50
7.4 Trillingsmeting 50

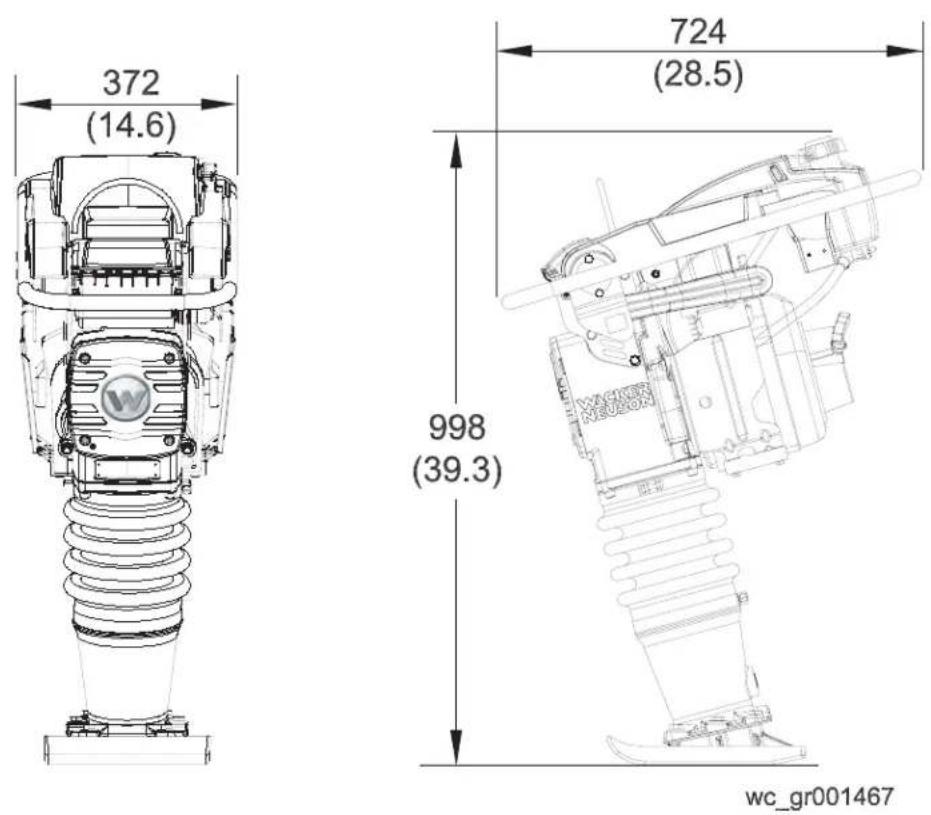

7.5 Afmetingen 51

DS 70 Informatie inzake veiligheid

1 Informatie inzake veiligheid

1.1 Signaalwoorden gevonden in dit Gebruikershandleiding

Deze handleiding bevat vermeldingen voorafgegaan door GEVAAR, WAARSCHUWING, VOORZICHTIG, LET OP en N.B., die moeten worden opgevolgd om de kans op lichamelijk letsel, beschadiging van de machine of verkeerd onderhoud te beperken.

Dit is het symbool dat een gevaar voor de veiligheid aanduidt. Het wordt gebruikt om u attent te maken op mogelijke gevaren voor lichamelijk letsel.

▶ Leef alle veiligheidsinstructies na die bij dit symbool staan.

GEVAAR

GEVAAR duidt op een gevaarlijke situatie die, als deze niet vermeden wordt, zal resulteren in dodelijk of ernstig letsel.

Kom alle veiligheidswaarschuwingen na die op dit signaalwoord volgen om ernstig of fataal letsel te vermijden.

WAARSCHUWING

WAARSCHUWING duidt op een gevaarlijke situatie die, als deze niet vermeden wordt, zal resulteren in dodelijk of ernstig letsel.

Kom alle veiligheidswaarschuwingen na die op dit signaalwoord volgen om ernstig of fataal letsel te vermijden.

VOORZICHTIG

VOORZICHTIG duidt op een gevaarlijke situatie die, als deze niet vermeden wordt, zal resulteren in licht of matig letsel.

Kom alle veiligheidswaarschuwingen na die op dit signaalwoord volgen om ernstig of fataal letsel te vermijden.

LET OP: Als dit zonder veiligheidssymbool wordt gebruikt, duidt LET OP op een gevaarlijke situatie die, als deze niet vermeden wordt, tot materiële schade kan leiden.

NB: Duidt op aanvullende informatie die van belang voor een procedure is.

Informatie inzake veiligheid DS 70

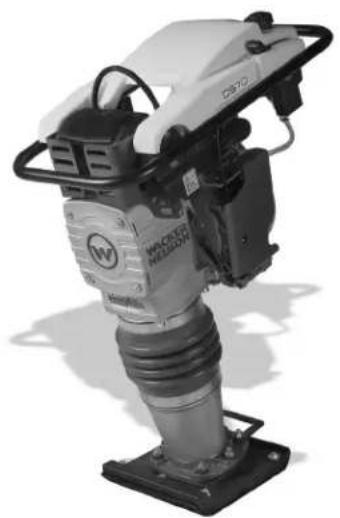

1.2 Machinebeschrijving en beoogd gebruik

Deze machine is een trilstamper. De Wacker Neuson-stamper bestaat uit een benzine- of dieselmotor, een koppeling, een benzinetank, een veerbelast stampersysteem, een stampervoet en een handgreep. De motor geeft vermogen door via het stampersysteem en de stampervoet. Hiermee wordt een percussiekracht voortgebracht waarmee de grond wordt verdicht. De bediener geleidt en regelt de machine vanachter de handgreep.

Deze machine is bedoeld om samenhangende, gemengde en korrelige grondsoorten op nauwe plaatsen te verdichten.

Deze machine is uitsluitend ontworpen en gebouwd voor het hierboven beschreven beoogde gebruik. De machine voor enig ander doel gebruiken kan de machine blijvend beschadigen of de operator of andere personen in het gebied ernstig letsel berokkenen. Door misbruik veroorzaakte machineschade wordt niet door de garantie gedekt.

Een paar voorbeelden van onjuist gebruik:

■ De machine gebruiken als ladder, ondersteuning of werkoppervlak
- De machine gebruiken voor het dragen of vervoeren van passagiers of apparatuur
■ De machine gebruiken als hamer of voor sloopwerkzaamheden
■ De machine bevestigen aan een andere machine
■ De machine buiten de fabrieksspecificaties gebruiken
- De machine bedienen op een manier die in strijd is met alle waarschuwingen die op de machine zijn aangebracht en in de Gebruikershandleiding worden vermeld

Deze machine werd ontworpen en gebouwd volgens de laatste wereldwijde veiligheidsnormen. Hij is zorgvuldig geconstrueerd om gevaren voor zover praktisch te elimineren en de veiligheid voor de operator te verhogen door middel van beveiligingsmiddelen en het aanbrengen van labels. Na het nemen van beschermingsmaatregelen kunnen er echter enige risico's blijven bestaan. Deze worden residuele risico's genoemd. Op deze machine kan dit blootstelling omvatten aan:

■ Hitte, lawaai, uitlaatgassen en koolmonoxide uit de motor
■ Brandgevaar door onjuist bijtanken
■ Brandstof en daaruit vrijkomende dampen

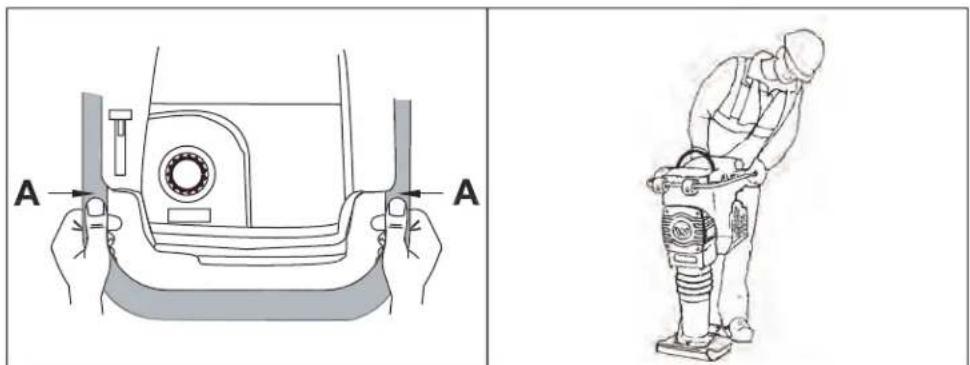

■ Persoonlijk letsel door onjuiste hef- of bedieningstechnieken

Om uzelf en anderen te beschermen moet u ervoor zorgen dat u de in deze handleiding geboden veiligheidsinformatie grondig leest en begrijpt, voordat u de machine gaat gebruiken.

DS 70 Informatie inzake veiligheid

1.3 Veiligheid Richtlijnen voor bediening van de machine

Gebruikerstraining

Vóór gebruik van de machine:

■ Lees en begrijp de gebruiksinstructies in alle handleidingen die met de machine worden meegeleverd.
■ Zorg dat u goed weet waar alle bedieningen en veiligheidsvoorzieningen zitten en hoe u ze correct moet gebruiken.
■ Neem voor bijkomende training indien nodig contact op met Wacker Neuson.

Tijdens gebruik van deze machine:

- Laat de machine niet bedienen door personen die niet over de juiste training beschikken. Bedieners moeten de potentiële risico's en gevaren kennen die verbonden zijn aan de machine.

Kwalificaties van de operator

Alleen getraind personeel mag de machine starten, gebruiken en afsluiten.

Zij moeten tevens aan de volgende kwalificaties voldoen:

■ instructies hebben gekregen over het juiste gebruik van de machine;
■ vertrouwd zijn met de vereiste veiligheidsapparaten

Tot de machine mag geen toegang worden verleend aan, en hij mag niet worden bediend door:

■ kinderen;
■ personen die alcohol of drugs hebben gebruikt

Toepassingsgebied

Wees u bewust van het toepassingsgebied.

■ Houd onbevoegden, kinderen en huisdieren uit de buurt bij de machine.
- Blijf opmerkzaam voor wijzigingen in de toestand en beweging van andere apparatuur en personeel op de werklocatie.
- Controleer of er speciale gevaren bestaan in het toepassingsgebied, zoals giftige gassen of onstabiele grondoppervlakten en neem de nodige maatregelen om deze speciale gevaren weg te werken voordat u de machine gebruikt.

Wees u bewust van het toepassingsgebied.

- Gebruik de machine nooit in gebieden die brandgevaarlijke voorwerpen, brandstoffen of producten bevatten die ontvlambare dampen verspreiden.

Informatie inzake veiligheid DS 70

Veiligheids apparatuur, bedienings elementen en hulpstukken

Bedien de machine uitsluitend wanneer:

• Alle veiligheidsvoorzieningen en beschermingsmiddelen aanwezig zijn en functioneren.
  ■ Alle bedieningselementen naar behoren werken.
  ■ De machine behoorlijk opgesteld is volgens de instructies in de gebruikershandleiding.
  ■ De machine schoon is.
  ■ De etiketten op de machine leesbaar zijn.

Doe het volgende ter verzekering van veilige bediening van de machine:

• Bedien de machine niet wanneer een veiligheidsvoorziening of bescherming ontbreekt of niet bedrijfsklaar is.
  ■ De veiligheidsvoorzieningen niet wijzigen of uitschakelen.
• Gebruik alleen accessoires of componenten die door Wacker Neuson Corporation zijn goedgekeurd.

Veilige bedieningsprocedures

Wanneer u deze stamper bedient:

■ Zorg ervoor dat u zich bewust blijft van de bewegende onderdelen van de stamper. Houd handen, voeten en loszittende kleding uit de buurt van bewegende onderdelen van de stamper.
- Bedien de stamper altijd op een manier dat hij niet kan omvallen wanneer u dicht tegen de rand van putten, hellingen, afgronden of platforms werkt.

Wanneer u deze stamper bedient:

■ Gebruik geen stampers die moeten worden gerepareerd.
■ Knoei niet met de bedieningselementen of schakel ze niet uit.
■ Laat een draaiende stamper niet zonder toezicht achter.

Persoonlijke beschermende uitrusting (PPE)

Draag de volgende persoonlijke beschermende uitrusting (PPE) tijdens het gebruik van deze machine:

■ strakzittende werkkleding die bewegingen niet hindert;
■ veiligheidsbril met zijbescherming;
■ gehoorbescherming;
■ werkschoenen of -laarzen met veiligheidsneuzen.

Na gebruik

■ Stop de motor wanneer u de machine niet bedient.
- Sluit de brandstofklep op motoren die daarmee uitgerust zijn, wanneer de machine niet in gebruik is.
■ Zorg ervoor dat de machine niet zal kantelen, vallen, wegrollen of wegglijden wanneer hij niet wordt bediend.
- De machine, wanneer niet in gebruik, op de juiste wijze opbergen. De machine moet op een schone, droge plaats en buiten het bereik van kinderen worden opgeborgen.

DS 70 Informatie inzake veiligheid

1.4 Veiligheidsinstructies voor het ophijsen van de machine

Bij het hijsen van de machine:

• Zorg ervoor dat de stroppen, kettingen, haken, laadbruggen, krikken, vorkheftrucks, hijskranen, takels en alle andere types hijsapparaten stevig zijn vastgemaakt en voldoende gewichtdragende capaciteit hebben om de machine veilig op te hijsen of vast te houden. Zie de sectie Technische gegevens voor het gewicht van de machine.
  ■ Zorg ervoor dat u zich bewust blijft van de locaties van andere personen wanneer de machine wordt gehesen.
• Gebruik uitsluitend de in de Gebruikershandleiding beschreven hijspunten en de bevestigingspunten.
• Zorg ervoor dat de laadcapaciteit en de platformgrootte van het transportvoertuig toereikend zijn voor het veilig vervoeren van de machine.

Doe het volgende om de kans op letsel te verminderen:

■ Sta niet onder de machine wanneer hij opgehesen of verplaatst wordt.

■ Klim niet op de machine wanneer hij opgehesen of verplaatst wordt.

Informatie inzake veiligheid DS 70

1.5 Veiligheidsaspecten onderhoud

Onderhouds-opleiding

Voordat onderhoud aan de machine wordt verricht:

■ Lees en begrijp de in alle handleidingen opgenomen en bij de machine geleverde instructies.
■ Maak uzelf vertrouwd met de locatie en het juiste gebruik van alle bedieningselementen en veiligheidsvoorzieningen.
- Uitsluitend daartoe opgeleid personeel mag problemen oplossen of reparerendie zich aan de machine voordoen.
- Indien noodzakelijk neemt u contact op met Wacker Neuson voorextra opleiding.

Bij het verrichten van onderhoud aan deze machine:

- Niet toestaan dat niet goed opgeleide werknemers onderhoud aan de machine uitvoert; verzekeren dat de werknemers die onderhoud aan de machine verrichten vertrouwd zijn met de mogelijke risico's en gevaren die eraan verbonden zijn.

Voorzorgsmaatregelen

Volg de hierna beschreven voorzorgsmaatregelen bij het uitvoeren van onderhoud aan de machine.

■ Lees en begrijp de onderhoudsprocedures voordat u onderhoud aan de machine verricht.
- Vóór het gebruik van de machine moeten alle stel- en reparatiewerkzaamheden voltooid zijn. Gebruik de machine niet als deze een bekend probleem of gebrek heeft.
- Alle stel- en reparatiewerkzaamheden dienen door een bevoegde monteur te worden uitgevoerd.
■ Schakel de machine uit alvorens onderhoud of reparaties uit te voeren.
- Zorg ervoor dat u zich bewust blijft van de bewegende onderdelen van de machine. Houd handen, voeten en loszittende kleding uit de buurt van bewegende onderdelen.
- Plaats de veiligheidsvoorzieningen en schermen terug nadat de reparatie- en onderhoudsprocedures zijn voltooid.

Machinewijzigingen

Bij onderhoud aan deze machine:

- Gebruik uitsluitend accessoires/hulpstukken die door Wacker Neuson zijn goedgekeurd.

Bij onderhoud aan deze machine:

■ Stel de veiligheidsvoorzieningen niet buiten werking.
- Geen wijzigingen op de machine maken zonder de uitdrukkelijke schriftelijke goedkeuring van Wacker Neuson.

DS 70 Informatie inzake veiligheid

Onderdelen en etiketten vervangen

■ Vervang versleten of beschadigde onderdelen.
■ Vervang alle ontbrekende en moeilijk leesbare labels.
- Bij vervanging van elektrische onderdelen moeten nieuwe onderdelen worden gebruikt die gelijkwaardig aan de oorspronkelijke onderdelen zijn wat betreft classificatie en prestatie.
- Als deze machine vervangingsonderdelen nodig heeft, mogen uitsluitend Wacker Neuson vervangende onderdelen worden gebruikt of onderdelen die gelijkwaardig aan de originele zijn voor alle types specificaties, zoals fysieke afmetingen, type, sterkte en materiaal.

Reinigen

Wanneer u de machine reinigt en onderhoudt:

■ Houd de machine schoon en vrij van vuil, zoals bladeren, papier, karton, etc.
■ Zorg ervoor dat de labels leesbaar blijven.

Wanneer u de machine reinigt:

■ Reinig de machine niet als deze in bedrijf is.
■ Reinig de machine nooit met benzine of ander typen brandstoffen of ontvlambare oplosmiddelen. De dampen van brandstoffen en oplosmiddelen kunnen ontploffen.

Persoonlijke beschermende uitrusting (PPE)

Draag de volgende persoonlijke beschermende uitrusting wanneer u de machine repareert of onderhoudt:

■ strakzittende werkkleding die bewegingen niet hindert;
■ veiligheidsbril met zijbescherming;
■ gehoorbescherming;
■ werkschoenen of -laarzen met veiligheidsneuzen.

Doe ook het volgende, voordat de machine wordt gebruikt:

■ lang haar naar achteren samenbinden;
■ alle sieraden verwijderen (inclusief ringen).

Veilige onderhoudspraktijken

■ Wijzig de motorsnelheden niet. Gebruik de motor enkel aan de snelheden die gespecificeerd staan in de Technische gegevens.
■ Gebruik de machine nooit zonder luchtfilter.

Informatie inzake veiligheid DS 70

1.6 Veiligheidsinstructies voor het gebruik van verbrandingsmotoren

WAARSCHUWING

Voor verbrandingsmotoren gelden speciale risico's tijdens gebruik en bij het vullen van de brandstoftank. Het niet naleven van waarschuwings- en veiligheidsrichtlijnen kan leiden tot ernstig of fataal letsel.

Lees de waarschuwingsinstructies in de handleiding van de motor en de onderstaande veiligheidsrichtlijnen en volg ze op.

GEVAAR

Uitlaatgassen van de motor bevatten koolmonoxide, een levensgevaarlijk vergif. Blootstelling aan koolmonoxide kan in enkele minuten al fataal zijn.

Bedien de machine NOOIT binnen een afgesloten gebied, zoals een tunnel bijvoorbeeld, behalve als er voldoende ventilatie aanwezig is door middel van onderdelen zoals uitlaatventilatoren of -slangen.

Veilige bediening

Bij draaiende motor:

■ Houd het gebied rondom de uitlaatpijp vrij van brandbare materialen.
- Controleer de brandstofleidingen en de brandstoftank op lekken en scheuren alvorens de motor te starten. Laat de machine niet draaien als er brandstoflekken zijn of als de brandstofleidingen los zitten.

Bij draaiende motor:

■ Niet roken bij het bedienen van de machine.
■ Laat de motor niet draaien in de buurt van vonken of open vuur.
- Raak nooit de motor of de uitlaat aan terwijl de motor draait of onmiddellijk nadat deze is uitgeschakeld.
- Gebruik de machine niet als de brandstoftankdop los is of ontbreekt.
■ Zet de motor niet aan als er brandstof gelekt is of als het naar brandstof ruikt. Verplaats de machine weg van de vlek en droog de machine af voor het starten.

Veilig bijvullen van brandstof

Bij het bijvullen van de motor:

■ Ruim alle gemorste brandstof onmiddellijk op.
■ Vul brandstoftank in een goed geventileerde ruimte.
■ Zet na het vullen de dop terug op de brandstoftank.
■ Niet roken.
■ Vul nooit de brandstoftank van een hete of draaiende machine.
■ Laat de motor niet draaien in de buurt van vonken of open vuur.
- Vul nooit de brandstoftank als deze zich in een vrachtwagen bevindt die voorzien is van een kunststof chassis bekleding. Statische electriciteit kan de brandstof of de brandstofdampen in brand zetten.

DS 70 Informatie inzake veiligheid

Opmerkingen

Etiketten DS 70

2 Etiketten

2.1 Plaats van labels

DS 70 Etiketten

2.2 Betekenis van de labels

Op Wacker Neuson-machines zijn waar nodig labels met internationale symbolen aangebracht. Deze labels worden hieronder beschreven:

A		De machine starten:1. Open de brandstofklep.2. Zet de gashendel op LANGZAAM.3. Trek aan de startkabel totdat de motor start.De machine stoppen:1. Zet de gashendel op UIT.2. Sluit de brandstofklep.Waarschuwing! Bij gebruik van deze machine altijd gehoorbescherming dragen om het risico van gehoorverlies te verminderen.Lees de Gebruikershandleiding.Gevaar!Verstikkingsgevaar.Motoren geven koolmonoxide af.De machine mag niet binnenshuis of in een besloten ruimte draaien tenzij voor voldoende ventilatie is gezorgd, zoals bijvoorbeeld door middel van uitlaatventilators of -slangen.Vonken, vlammen of brandende voorwerpen in de buurt van de machine vermijden.Stop de motor alvorens brandstof bij te vullen.Deze machine gebruikt dieselbrandstof.Dit ingegoten label bevat belangrijke veiligheids- en bedieningsinformatie. Als de tekst onleesbaar wordt, moet het deksel worden vervangen. Zie het Onderde-lenboek voor bestelinformatie.
B	01811790115414	WaarschuwingHeet oppervlak. De machine niet gebruiken met ont-brekende beschermkap. Zet de beschermkap er weer op voordat de machine wordt gebruikt.

Etiketten DS 70

C		WaarschuwingDe veren zijn gecomprimeerd. Verwijder het deksel langzaam om te voorkomen dat de veren wegspringen.Zie de Reparatiehandleiding voor de juiste demontage-instructies.
D		Verplaats de hendel naar voren om de machine te stoppen. Verplaats de hendel naar achteren om de machine te laten werken.Dit ingegoten label bevat belangrijke veiligheids- en bedieningsinformatie. Als de tekst onleesbaar wordt, moet het deksel worden vervangen. Zie het Onderde-lenboek voor bestelinformatie.
E		Voor optimale bediening, arbeidsrendement en mini-male hand/arm-vibratie, houdt u de handgreep zoals getoond vast.Lees de Gebruikershandleiding.Dit ingegoten label bevat belangrijke veiligheids- en bedieningsinformatie. Als de tekst onleesbaar wordt, moet het deksel worden vervangen. Zie het Onderde-lenboek voor bestelinformatie.
F		Gegarandeerd geluidskrachtniveau in dB(A).

DS 70 Etiketten

H		Een naamplaatje met het modelnummer, artikelnummer, revisie- en serienummer is aan elk apparaat bevestigd. Maak een aantekening van de informatie op dit plaatje zodat u dit bij de hand hebt als het naamplaatje verloren raakt of beschadigd wordt. Als u onderdelen bestelt of onderhoudsinformatie vraagt, wordt u altijd gevraagd om het model, artikelnummer, revisienummer en serie-nummer van het apparaat op te geven.
I		Schildpad = vrijloop-/lage motorsnelheidKonijn = volledige/hoge motorsnelheidDit ingegoten label bevat belangrijke veiligheids- en bedieningsinformatie. Als de tekst onleesbaar wordt, moet het deksel worden vervangen. Zie het Onderde-lenboek voor bestelinformatie.
J	0178729115415	WAARSCHUWINGHeet oppervlak
K		WAARSCHUWINGGebruik van deze apparatuur kan leiden tot vonken die branden kunnen starten rond de droge vegetatie. Een vonkenvanger kan noodzakelijk zijn. De exploitant moet contact opnemen met de plaatselijke brandweer bureaus voor wet-en regelgeving met betrekking tot preventie eisen af te vuren.
—		(enkel USM/EPA)

Hijsen en transport DS 70

3 Hijsen en transport

3.1 De stamper optillen

Vereisten

• Hijstoestel (kraan of takel) dat het gewicht van de stamper kan dragen (zie het identificatieplaatje op de stamper)
• Hijsgereedschap (hakenk, stroppen en/of kettingen) die het gewicht van de stamper kunnen dragen
  ■ De motor stopt en voelt koel aan.

Procedure

Voer de volgende procedure uit om de machine op te takelen.

1. Maak het hijsgereedschap vast aan de centrale hijskabel (a).

wc_gr009035

WAARSCHUWING

Verpletteringsgevaar. Gebruik de handgreep (e) niet om de machine op te takelen.

- Gebruik uitsluitend de centrale hijskabel om de machine omhoog te takelen.

WAARSCHUWING

Verpletteringsgevaar. Gebruik de centrale hijskabel niet als er ergens tekenen zijn van doorgesneden draden, overmatige slijtage of andere defecten.

• Controleer de centrale hijskabel van de kraan altijd op slijtage, schade of vernielingen. Vervang een beschadigde hijskabel altijd onmiddellijk.
  ▶ bescherm de centrale hijskabel tegen scherpe randen.

• Hijs de stamper niet te hoog op en controleer dat alle bevestigingen stevig vast zitten.

• Ga zoals noodzakelijk door met het hijsen van de stamper.

DS 70 Hijsen en transport

3.2 De stamper transporteren

Overzicht

Deze stamper kan vervoerd worden in een voertuig, of manueel, afhankelijk van de werkplaatsomstandigheden en de af te leggen afstand.

LET OP:Deze stamper niet slepen.

Vereisten

■ De motor stopt en voelt koel aan.
■ Hijstoestellen en -gereedschap
■ Leeggelaten brandstoftank (indien horizontaal vervoerd)

In een voertuig transporteren

Voer de onderstaande procedure uit om de rammer in een voertuig te transporteren.

WAARSCHUWING

Hijswonden. Deze machine is te zwaar om zonder mechanische hulp op te tillen.

▶ probeer de stamper niet op te tillen of te dragen zonder hulp van geschikte hijstoestellen en gereedschap zoals beschreven in Optillen van de stamper.

1. Takel de stamper op het transportvoertuig. Zie De stamper optakelen.
2. Maak de stamper in een verticale positie vast op het transportvoertuig om te voorkomen dat hij omkantelt, valt of wegrolt.

Deze procedure wordt vervolgd op de volgende pagina.

Hijsen en transport DS 70

Vervolg van de vorige pagina.

Als de stamper niet in een verticale positie kan worden vastgemaakt,

a.laat dan de brandstoftank leeglopen om te voorkomen dat brandstof uit de dop (c) lekt.
b. Leg de stamper alleen neer zoals afgebeeld en bind hem op de punten (a) en (b) op het voertuig vast.

Manueel transporteren

Met de walsen (d) kan de stamper van de ene plaats naar de andere worden gerold. Voer de volgende procedure uit om de machine manueel te transporteren.

1. Laat de brandstoftank leeglopen om te voorkomen dat brandstof uit de dop lekt.
2. Leg de stamper neer zoals afgebeeld.
3. Till de stamper op aan de hendel (b).
4. Rol de stamper desgewenst naar voren of naar achteren.

DS 70 Bedrijf

4 Bedrijf

4.1 Klaarmaken voor het eerste gebruik

1. Zorg ervoor dat alle losse verpakkingsmaterialen van de machine zijn verwijderd.
2. Controleer de machine en de onderdelen ervan op schade. Indien er zichtbare schade aanwezig is, mag de machine niet worden gebruikt! Neem onmiddellijk contact op met uw Wacker Neuson dealer voor hulp.
3. Doe een inventaris van alle bij de machine behorende items en verifieer dat alle losse onderdelen en bevestigingsmiddelen aanwezig zijn.
4. Maak alle samenstellende onderdelen vast die nog niet bevestigd zijn.
5. Voeg zoals benodigd vloeistoffen toe, inclusief brandstof, motorolie en accuzuur.
6. Plaats de machine op de werklocatie.

4.2 Aanbevolen brandstof

Type

Gebruik uitsluitend schone, pure nr. 2 dieselbrandstof met een cetaangetal (CN) boven 45.

Contaminatie vermijden

Om problemen met het brandstofinjectiesysteem te vermijden en een te vroege verstopping van de brandstofffilter te vermijden is het belangrijk dat u de machine proper houdt.

■ Sluit de brandstofdop onmiddellijk na het bijvullen van brandstof.
- open de brandstoflijn, brandstofpomp of eender welk ander onderdeel van het brandstofsysteem niet. Ook niet om de lucht eruit te laten.

NB: De brandstofpomp laat de lucht automatisch ontsnappen. Dit is ook van toepassing als de brandstoftank volledig droog is. als de brandstoftank leeg is, hervul hem dan en herstart de motor.

Bedrijf DS 70

4.3 De machine bijtanken

Vereisten

■ De machine is uitgeschakeld
■ De motor is koel
■ De machine staat recht op de stampervoet
■ Nieuwe, schone brandstofvoorraad

Procedure

Voer de volgende procedure uit om de machine bij te tanken.

WAARSCHUWING

Brandgevaar. De brandstof en brandstofdampen zijn uiterst ontvlambaar.

Houd alle ontstekingsbronnen tijdens het bijtanken weg van de machine.
- De brandstoftank nooit bijvullen als de machine op een vrachtwagen met plastic trailerbekleding staat. Statische elektriciteit kan de brandstof of brandstofdampen doen ontbranden.
▶ Alleen bijtanken als de machine zich buiten bevindt.
▶ Gemorste brandstof onmiddellijk verwijderen.

1. Haal de brandstofdop (a) eraf.

1. Vul de brandstoftank tot het peil van de brandstof onderaan de brandstofopening (b) zichtbaar is

VOORZICHTIG

Brandgevaar en gevaarlijk voor de gezondheid. Bij verwarming zet de brandstof uit. Brandstof die zich uitzet in een te vol gevulde tank kan morsen en lekken tot gevolg hebben.

▶ De brandstoftank niet te vol bijtanken.

De machine is nu opnieuw gevuld.

DS 70 Bedrijf

4.4 Positie van de operator

Voor optimale controle, prestaties en minimale hand-/armvibratie volgt u de onderstaande richtlijnen bij het gebruik van de machine.

Pak de handgreep zoals geïllustreerd met beide handen vast.

wc_gr007108

Ga achter de stamper staan en wandel traag in de richting waarnaar u wilt terwijl de machine naar voren gaat.

NB: De hand-/armvibratie ('HAV') is geoptimaliseerd voor de getoonde handpositie. De gerapporteerde HAV-niveaus zijn gemeten op positie A, volgens EN 1033 en ISO 5349.

4.5 Voordat u begint

1. Lees de veiligheidsvoorschriften vooraan in deze handleiding door.
2. Voer het dagelijkse onderhoud uit.
3. Plaats de stamper op los zand of grind. Start de stamper NIET op een harde ondergrond, zoals asfalt of beton.

Bedrijf DS 70

4.6 De machine starten, stoppen en bedienen

Vereisten

■ De stamper is een bruikbare conditie en werd goed onderhouden.
■ Er is brandstof in de tank aanwezig.
■ De stamper stond ten minste 45 minuten rechtop

De machine starten

Voer de onderstaande procedure uit om de machine te starten.

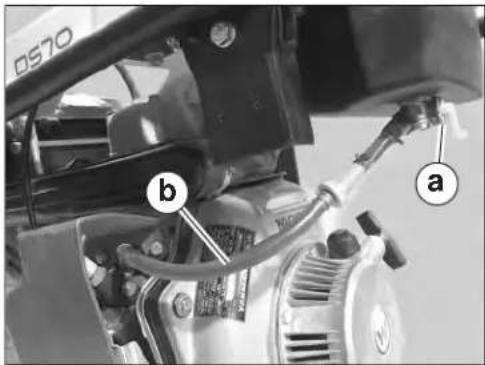

1. Zet de brandstofklep (a) op de "O" (Open) stand.
2. Zet de gashendel op de trage/stationaire stand (c2).

1. Trek herhaaldelijk aan de startkabel totdat de motor start.

Het is mogelijk dat u meerdere keren (meestal minder dan vijf keer) aan de startkabel moet trekken voordat de motor start:

• bij een nieuwe machine die voor de eerste keer gestart wordt
• bij een motor die lange tijd (een week of langer) niet gebruikt is
• bij een motor waarvan de brandstoftank volledig leeg raakte
  ■ onder koude weersomstandigheden.

Deze procedure wordt vervolgd op de volgende pagina.

DS 70 Bedrijf

Vervolg van de vorige pagina.

De machine bedienen

Voer de volgende procedure uit om de stamper te bedienen.

1. Open de gashendel tot de volle/snelle stand (c3).
2. Leid de stamper in de juiste richting. Laat de stamper zichzelf voortbewegen. Probeer niet tegen de stamper in te gaan.

VOORZICHTIG

Til de stamper niet op of beweeg hem niet in een andere richting wanneer hij in beweging is. U kunt er de controle over kwijtgeraken.

▶ Stop de motor voordat u de stamper naar een andere plaats tilt of verplaatst.
Herstart de motor pas wanneer de stamper op zijn plaats staat.

Veilige bedieningsprocedures

■ Voor de beste verdichting en voetslijtage moet de voet de grond plat raken (d), en niet op de voor- of achterzijde ervan.

• Gids de stamper op zo een manier dat u niet tussen de stamper en vaste voorwerpen wordt gedrukt.
  ■ Zorg ervoor dat u stevig op de grond staat wanneer u de stamper op een oneven ondergrond bedient of bij het behandelen van grof materiaal.

De machine stopzetten

1. Zet de gashendel op de trage/stationaire stand (c2).
2. Schakel de motor uit door de gashendel via het nokje naar de off (uit) stand (c1) te bewegen.
3. Sluit de brandstofklep.

Bedrijf DS 70

4.7 Lucht uit de brandstofleiding verwijderen

Overzicht

Op dieselstampers uitgerust met een extra in-line-filter, kan ontluchten van de brandstofleiding vereist zijn om gemakkelijk starten toe te laten.

Ontluchten van de brandstofleiding is enkel vereist wanneer een nieuwe brandstofleiding /-filter werd gemonteerd of wanneer de brandstoftank werd leeg gereden.

Procedure

Voer onderstaande procedure uit om de brandstofleiding tussen de brandstoftank en de injectiepomp te ontluchten.

1. Vul de brandstoftank.

2. Open de brandstofklep (a).

1. Brandstofleiding (b) meerdere keren samen drukken en weer los laten tussen het in-line-filter en de injectiepomp om de brandstofstroom naar de injectiepomp te vergemakkelijken.

2. Start de motor en laat hem even draaien totdat hij vlotjes draait. Dit zorgt ervoor dat alle lucht uit het systeem is afgevoerd.

3. Motor afzetten en brandstofklep sluiten.

Resultaat

De lucht werd nu verwijderd uit de brandstofleiding.

DS 70 Bedrijf

4.8 Procedure voor noodstops

Procedure

In geval van een defect/storing of als er een ongeluk plaatsvindt terwijl de machine in gebruik is, moet de onderstaande procedure worden gevolgd:

1. Verlaag de motorsnelheid naar stationair.
2. Zet de motor af.
3. Sluit de brandstofklep.
4. Neem contact op met het verhuurbedrijf of de eigenaar van de machine voor nadere instructies.

4.9 Accessoires

Het volgende gereedschap is apart verkrijgbaar:

■ Voetextensies (a)—een smalle stampervoet om greppels en moeilijk te bereieken plaatsen te bewerken. De beschikbare maten zijn 102 mm x 102 mm (4 in. x 4 in.) en 102 mm x 309 mm (4 in. x 12 in.).
■ Wielkit (b)—stevige rubberen banden om een stalen as, kan worden vastgemaakt aan de hendel door middel van een steunplaat.

Neem contact op met uw Wacker Neuson-leverancier voor bestelinformatie.

5 Onderhoud

WAARSCHUWING

Een slecht onderhouden machine kan slecht beginnen te werken, met persoonlijk letsel of permanente schade aan de machine tot gevolg.

Houd de machine in een veilige werkconditie door periodieke onderhoudsbeurten en nodige herstelwerken uit te voeren.

5.1 Onderhoudsschema

In de volgende tabel worden de fundamentele onderhoudstaken voor de machine vermeld. Taken met een vinkje kunnen door de gebruiker worden uitgevoerd. Taken met een vierkantje vereisen een speciale training en gespecialiseerd gereedschap.

	Dagelijksvóórhetstarten	Naeerste5uren	Om deweekof 25uren	Om demaandof 100uren	Om de3maandenof 300uren	Om de5maanden of500 uur
Vervang indien nodig de luchtfilter.	√
Controleer oliepeil van stampersysteemin peilglas.	√
Controleer de brandstofleidingen enaansluitingen op scheuren of lekken. Zonodig vervangen.	■
Bevestiging van stampervoet vast-draaien.		■	■
Inspecteer de machine.		√	√
Motorkoelribben schoonmaken.			√
Klepspeling controleren en afstellen. **			■			■
Motorolie verversen.*				■
Motoroliefilter vervangen.					■
Olie in stampersysteem vervangen.*					■
Controleer de centrale hefkabel opslijtage, schade of vernielingen.					√
Motoroliefilter vervangen.						■
* De eerste keer na de eerste 50 bedrijfsuur uitvoeren.** De eerste keer na de eerste 25 bedrijfsuur uitvoeren.NB: Indien het motorvermogen zwak is, dient u luchtfilterelementen te controleren, schoon te maken en te vervangen zoals nodig.

DS 70 Onderhoud

	Dagelijksvóórhetstarten	Naeerste5uren	Om deweekof 25uren	Om demaandof 100uren	Om de3maandenof 300uren	Om de5maanden of500 uur
Luchtfilter vervangen.						■
* De eerste keer na de eerste 50 bedrijfsuur uitvoeren.** De eerste keer na de eerste 25 bedrijfsuur uitvoeren.NB:Indien het motorvermogen zwak is, dient u luchtfilterelementen te controleren, schoon te maken en te vervangen zoals nodig.

Onderhoud DS 70

5.2 Onderhoud luchtfilter

Wanneer

Het luchtfilter dagelijks inspecteren. Vervang indien nodig het luchtfilter.

Vereisten

■ De motor stopt en voelt koel aan.
■ Vervang (indien nodig) de luchtfilterelementen.
■ Milde detergent
■ Warm water
■ Perslucht

LET OP: Start de motor niet zonder de papieren hoofdfilter (b). Dit heeft ernstige motorschade tot gevolg.

WAARSCHUWING

Brand- en explosiegevaar.

- Nooit benzine of andere soorten oplosmiddelen met een laag vlampunt gebruiken om het luchtfilter te reinigen. Gebruik enkel perslucht, milde detergent en warm water.

Procedure

Volg onderstaande procedure om de filterelementen schoon te maken.

1. Verwijder het luchtfilterdeksel (a).

1. Verwijder hoofdfilterelement (b) en bijkomende voorfilter (c) en controleer ze op gaten of scheurtjes. Vervang de elementen als ze beschadigd zijn.

Deze procedure wordt vervolgd op de volgende pagina.

DS 70 Onderhoud

Vervolg van de vorige pagina.

1. Papieren hoofdfilter (b): Vervang het papieren hoofdfilter indien het erg vuil lijkt te zijn.
2. Voorfilter (c): Reinig de voorfilter met water of lage drukperslucht. Als de voorfilter extreem vuil is, was hem dan in een oplossing van milde detergent en warm water. Spoel de voorfilter grondig uit in zuiver water. Goed laten drogen alvorens het voorfilter weer aan te brengen.

NB: Geen olie op voorfilter aanbrengen.

1. Het filterhuis (d) met een schone doek schoonvegen. Geen perslucht gebruiken.

LET OP: Laat geen vuil in de inlaatpoort (k) van de motor komen tijdens het kuisen. Dit heeft beschadiging van de motor tot gevolg.
6. Controleer dat de vuilejectoropening van het voorfilter (i) vrij is.

Resultaat

De onderhoudsbeurt van de luchtfilter is nu voltooid.

Onderhoud DS 70

5.3 De motorolie controleren

Wanneer

Controleer dagelijks het oliepeil voordat u de motor start.

Vereisten

■ De motor stopt en is koud
■ Stamper in verticale positie
■ Propere droge doek
■ Verse olie

NB: Nadat de stamper horizontaal werd vervoerd, zet u hem rechtop om de olie terug door de motor te laten lopen. Het kan 45 minuten duren voordat het oliepeil weer normaal is.

Procedure

Volg onderstaande procedure om het oliepeil van de motor te controleren.

1. Kantel de machine ongeveer 15° achterover totdat de motor waterpas is door een een wig onder de schoen te zetten.
2. SChroef los en verwijder de peilstok (a). Kuis de peilstok af met een propere doek.

1. Het olie oppervlak mag niet hoger komen dan de vulhals "H", maar ook niet lager dan "L" (zie tekening) of zichtbaar op de peilstok wanneer u hem in de vulhals steekt (zonder vast te schroeven).

2. Voeg indien nodig verse olie toe. Raadpleeg de grafiek hieronder (of raadpleeg de Technische Gegevens) fvoor de aanbevolen olie voor de omgevingstemperatuur.

Deze procedure wordt vervolgd op de volgende pagina.

DS 70 Onderhoud

Vervolg van de vorige pagina.

wc_gr000057

LET OP: Niet te veel olie bijvullen. Het oliepeil moet net tot aan de onderkant van de vulhals komen. Te veel olie kan de stamper en de motor beschadigen.

1. Plaats de peilstok opnieuw.

Resultaat

Het oliepeil is nu gecontroleerd.

Onderhoud DS 70

5.4 De motorolie verversen en de filter vervangen

Wanneer

Controleer de motorolie en filter na de eerste 50 bedrijfsuren en daarna iedere maand of iedere 100 bedrijfsuren.

Vereisten

■ De motor is gestopt maar is nog warm
■ De machine bevindt zich op een horizontale ondergrond
■ Ververs motorolie (Zie de Technische gegevens voor de hoeveelheid en soort olie).
■ Plastic doek en een container die voldoende groot is om de olie in op te vangen.
■ Vervanging van de oliefilter

NB: Vang alle gebruikte olie op, sla ze op en werp ze weg in overeenstemming met geldende milieubeschermingrichtlijnen.

WAARSCHUWING

Brandgevaar. de motor en de uitlaatpijp worden extreem warm tijden de bediening.

▶ Schakel de motor uit en laat de machine afkoelen alvorens de motorolie te vervangen.

De motorolie verversen

Voer de hierna beschreven procedure uit om het oliepeil van de motor te verversen.

1. Plaats de stamper zo dat de motor waterpas staat.
2. Verwijder de peilstok (a) en de aftapplug (b) om de olie af te tappen.
3. herinstalleer de aftapplug (b). Moeren aandraaien tot maximaal 19,6-23,5 Nm.
4. Volg de procedure beschreven in De motorolie controleren, om de motor te vullen met de aanbevolen olie.
5. Plaats de peilstok opnieuw.

Deze procedure wordt vervolgd op de volgende pagina.

DS 70 Onderhoud

Vervolg van de vorige pagina.

De oliefilter vervangen

Volg onderstaande procedure om het oliefilter te vervangen.

1. Tap de motorolie af zoals hierboven beschreven.
2. Schroef de bevestigingsbout (c1) op de filtercover (c) en verwijder hem. Trek daarna de oliefilter (c2) eruit.

wc_gr008975

1. Reinig de oliefilter en vervang hem indin nodig.

2. Om de oliefilter te reinigen: Gebruik lage druk perslucht om het zcihtbaar vuil van de oliefilter te verwijderen.

3. Om de oliefilter te vervangen: Gooi de oude oliefilter weg volgens de plaatselijke milieuvoorschriften. Vervang door een Wacker Neuson-geleverde oliefilter en O-ring.
4. Plaats de oliefilter, de cover van de oliefilter en de bevestigingsbout terug.

Resultaat

De olie en de oliefilter zijn vervangen.

WAARSCHUWING

De meeste verwerkte olie bevat kleine hoeveelheden materiaal die kanker en andere gezondheidsproblemen kunnen veroorzaken bij inhalatie, ingestie of indien lange tijd in contact met de huid gelaten.

• Onderneem stappen om inhalatie of ingestie van verwerkte motorolie te voorkomen.
  ▶ Na blootstelling aan verwerkte motorolie moet de huid grondig worden gewassen.

Onderhoud DS 70

5.5 De brandstofleidingen en aansluitingen controleren

Wanneer

Dagelijks, alvorens de machine te starten.

Procedure

1. Controleer de brandstofleidingen (a) en aansluitingen (b) dagelijks op scheuren of lekken.

wc_gr009081

1. Herstel of vervang onderdelen indien nodig.

Resultaat

De brandstofleidingen en aansluitingen werden nu gecontroleerd.

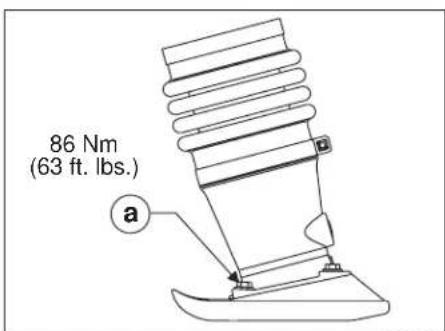

5.6 De voet onderhouden

Wanneer

Controleer de riemspanning na de eerste vijf gebruiksuren bij nieuwe machines of na het vervangen van de riem. Inspecteer de riemspanning daarna iedere week.

Procedure

Draai de bouten aan zoals gespecificeerd.

wc_gr000068

DS 70 Onderhoud

5.7 De machine inspecteren

Wanneer

Na de eerste vijf uur en iedere week of iedere 25 uur daarna (wat eerst komt).

Vereisten

■ De motor is uit
■ De machine voelt bij contact koel aan
■ Vervang de onderdelen indien nodig (Raadpleeg het Onderdelenboek).

Procedure

1. Loop om de machine heen om hem te inspecteren. Controleren op:

□ Losse of ontbrekende bevestigingen
□ Gebarsten, gecorrodeerde of ontbrekende onderdelen.
□ Beschadigde bedieningen.

VOORZICHTIG

Gevaar van letsel.

Bedien de machine niet wanneer een veiligheidsvoorziening of bescherming ontbreekt of niet bedrijfsklaar is.

1. Maak losse bevestigingen terug vast. Vervang indien nodig de bevestigingen.
2. Gebarsten, gecorrodeerde of ontbrekende onderdelen vervangen. Er mogen uitsluitend Wacker Neuson vervangende onderdelen worden gebruikt of onderdelen die gelijkwaardig aan de originele zijn voor alle types specificaties, zoals fysieke afmetingen, type, sterkte en materiaal.

Resultaat

De machine is nu opnieuw geïnspecteerd.

Onderhoud DS 70

5.8 Motorkoelribben schoonmaken

Wanneer

Elke week, of iedere 25 uur (wat eerst komt).

Achtergrond

Reinig de koelribben van de motor en laat frisse lucht vrij rond de verbrandingskamer circuleren. Vrije luchtcirculatie is nodig opdat de motor niet zou oververhitten.

Vereisten

■ De motor stopt en voelt koel aan.
■ Perslucht

Procedure

Voer de hierna beschreven procedure uit om de koelribben van de motor te reinigen.

1. Zoek de koelribben van de motor (a).

wc_gr009082

1. Gebruik perslucht om aarde en vuil van de koelribben te spuiten.

Resultaat

De koelribben van de motor werden gereinigd.

5.9 De olie van het stampersysteem controleren en verversen

Achtergrond

Door de vibrerende werking van de stamper wordt smeerolie door het hele stampersysteem verspreid. Wanneer de stamper in werking is, wordt olie vanaf de onderkant van de stamper door de boorgaten in de zuiger naar het carter gevoerd. De olie in het stampersysteem moet op het juiste peil worden gehouden zodat het stampersysteem efficiënt werkt.

Het oliepeil controleren

Voer de volgende procedure uit om het oliepeil in het stampersysteem te controleren.

NB: Zet de stamper, indien deze horizontaal werd vervoerd of recent in gebruik is geweest, rechtop en laat hem 15 minuten rechtop staan alvorens het oliepeil te controleren. Hierdoor kan de olie tot rust komen en is de aflezing betrouwbaarder.

1. Kantel de stamper, zodat deze loodrecht ten opzichte van de vloer is.

1. Controleer het oliepeil door oliepeilglas (a).

Het oliepeil is in orde wanneer het tot halverwege of driekwart van het peilglas reikt. Voeg, indien nodig, meer olie toe.

Olie bijvullen

Voer de volgende procedure uit om het stampersysteem met olie bij te vullen.

LET OP: Vul het stampersysteem niet met teveel olie. Een te hoog oliepeil kan in het stampersysteem een hydraulische blokkering veroorzaken. Dit kan weer leiden tot een onregelmatige werking en het kan schade veroorzaken aan de koppeling van de motor, het stampersysteem en de voet.

Deze procedure wordt vervolgd op de volgende pagina.

Onderhoud DS 70

Vervolg van de vorige pagina.

1. Kantel de stamper naar voren om bij het peilglas te kunnen. Zet de stamper in deze stand vast.

1. Verwijder het peilglas. Reinig de schroefdraad van het peilglas en wikkel daarna Teflontape rond de schroefdraad.
2. Vul de machine door de opening van het peilglas in de behuizing bij met olie.
3. Plaats het peilglas terug, maar span het deze keer niet aan.
4. Zet de machine rechtop om het oliepeil te controleren.
5. Vul indien nodig olie bij zodat het tot 1/2 - 3/4 van het peilglas komt.
6. Draai het peilglas aan met een koppel van 9 Nm.

Olie verversen

Voer de volgende procedure uit om de olie in het stampersysteem te verversen.

NB: Voer gebruikte olie af in overeenstemming met plaatselijke milieuvoorschriften.

1. Verwijder de aftapplug (b). (Bij BS 50-machines het peilglas (a) verwijderen.)

1. Kantel de stamper naar achteren totdat deze op de hendel rust en laat de olie in een geschikte opvangbak lopen.
   NB: Het kan 10 minuten duren voordat alle olie is weggelopen.
2. Breng de aftapplug weer aan. Draai deze aan met een koppel van 54 Nm.
3. Vul met olie zoals hierboven omschreven.

DS 70 Onderhoud

5.10 De lijnbrandstofffilter vervangen

Wanneer

Elke 5 maanden, of iedere 500 uur (wat eerst komt).

Vereisten

■ De motor is uit
■ Brandstoftank is leeg
■ Vervangen van de lijnbrandstofffilter

Procedure

Voer onderstaande stappen uit om het lijnbrandstoffilter (a) te vervangen.

wc_gr009083

1. Sluit de brandstofklep (b).
2. Ontkoppel de brandstofleidingen en klem ze dicht (c) aan beide zijden van de brandstofffilter.
3. Verwijder en gooi de oude lijnbrandstofffilter weg in overeenstemming met de plaatselijke milieuwetgevingen.
4. Herinstalleer de nieuwe lijnbrandstofffilter en verbind de brandstofleiding opnieuw.
5. Open de brandstofklep.
6. Controleer op lekken voordat u de machine terug opstart.

Resultaat

De lijnbrandstofffilter is nu vervangen.

Onderhoud DS 70

5.11 Opslag op lange termijn

Inleiding

Deze machine dient een preventieve onderhoudsbeurt te krijgen voordat hij langere tijd wordt opgeborgen. Het uitvoeren van deze preventieve onderhoudsbeurt helpt de machine-onderdelen te beschermen en te verzekeren dat de machine klaar is voor toekomstig gebruik.

Wanneer

Maak uw machine klaar voor langdurige opslag wanneer hij gedurende 30 dagen of langer niet gebruikt gaat worden.

Klaarmaken voor opslag

Volg de onderstaande procedures om uw machine klaar te maken voor opslag.

1. Voltooi alle benodigde reparaties.
2. Ververs of vervang waar nodig de olie (motor, stampersysteem, etc.) volgens de in de Periodieke onderhoudstabel gespecificeerde tijdsintervallen.
3. Enkel 4-taktmachines: Raadpleeg de gebruikershandleiding voor de motor voor instructies over het klaarmaken van de motor voor opslag.

De brandstof stabiliseren

Nadat de hierboven vermelde procedures voltooid zijn, moet de brandstoftank volledig worden gevuld en een stabilisatiemiddel van de hoogste kwaliteit aan de brandstof worden toegevoegd.

• Kies een stabilisatiemiddel dat reinigingsmiddelen en -additieven bevat die zijn bedoeld om de cilinderwanden te coaten/beschermen.
• Zorg ervoor dat het stabilisatiemiddel dat u gebruikt compatibel is met de brandstof in uw gebied en met het brandstoftype, de kwaliteit en het temperatuurbereik. Geen extra alcohol toevoegen aan brandstoffen die al alcohol bevatten (bijvoorbeeld E10).
  ■ Voeg de juiste hoeveelheid stabilisatiemiddel toe volgens de aanbevelingen van de fabrikant.

De machine opslaan

Voer de volgende resterende stappen uit voor het opslaan van uw machine.

1. Was de machine en laat hem drogen.
2. Zet de machine op een schone, droge en veilige opslagplaats.
3. De machine rechtop vastmaken.
4. Dek de machine af.

DS 70 Onderhoud

5.12 Machine Afvalverwijderingl / Ontmanteling

Inleiding

Nadat de machine aan het einde van de nuttige gebruiksduur is gekomen, moet deze op geschikte wijze worden ontmanteld. Een verantwoordelijke behandeling van recycleerbare onderdelen, zoals plastic en metaal zorgt ervoor dat deze materialen kunnen worden hergebruikt, waardoor strotplaats wordt behouden en waardevolle natuurlijke hulpbronnen.

Verantwoordelijke afvalverwijdering voorkomt ook dat giftige chemicaliën en materialen het milieu beschadigen. De operationele vloeistoffen in deze machine, waaronder brandstof, motorolie, olie van het stampersysteem en vet, kunnen op vele plaatsen worden beschouwd als gevaarlijk afval. Lees en volg de plaatselijke veiligheids- en mileiureglementen voor de afvalverwijdering van contrustiemateriaal voordat u deze machine ontmantelt.

Voorbereiding

Voer de volgende taken uit om de machine voor te bereiden voor afvalverwijdering.

□ Verplaats de machine naar een beschermde omgeving waar hij geen gevaar loopt en er geen toegang tot is voor niet geautoriseerde individuen.
□ Zorg ervoor dat de machine niet kan worden bediend tussen de tijd van de laatste bediening en e de afvalverwijdering.
□ Tap alle vloeistoffen af, inclusief brandstof, motorolie en de olie van het stampersysteem.
□ Afdichtings- en vloeistoflekken

Afvalverwijdering

Voer de hierna beschreven taken uit om de machine te verwijderen.

☐ Haal de machine uit elkaar en orden de onderdelen per materiaaltype.
□ Verwijder de recycleerbare onderdelen volgens de plaatselijke wetgeving.
□ Verwijder alle niet-gevaarlijke onderdelen die niet gerecycleerd kunnen worden.
□ Verwijder de afgetapte brandstof, olie en vet volgens de huidige wettelijke milieubeschermingsvoorschriften.

Storingen DS 70

6 St oringen

Probleem Oorzaak Oplossing
Motor start niet of slaat af.	Geen brandstof in de tank Voeg	brandstof bij.
	Vervuilde bougie Bougie reinigen	of vervangen.
De motor versnelt niet, is moeilijk op te starten of werkt niet goed.	Verkeerde brandstofmenge-ling: te veel olie	Tap de brandstof af en hervul met de correcte mengeling van brandstof/olie.
	Vervuilde bougie Bougie reinigen	of vervangen.
	Verstopte uitlaat en/of uitlaat-poort	Verwijder de obstructies.
	Krukasafdichtingen lekken Krukasafdichtingen vervangen.
	Vuile of verstopte luchtfilter Luchtfilter reinigen.
De motor geraakt oververhit.	Verkeerde brandstofmenge-ling: niet voldoende olie	Tap de brandstof af en hervul met de correcte mengeling van brandstof/olie.
	Vuile koelribben en/of ventila-torbladen.	Reinig koelribben en/of ventila-torbladen.
De motor werkt maar de stamper tempt niet.	Beschadigde koppeling. Repareer de koppeling of ver-vang hem.
	Gebroken drijfstang of krukas-overbrenging	Vervang gebroken onderdelen.
	Lage motorprestaties: compressieverlies	Pas de compressie aan.
	Verstopte uitlaatpoort Verwijder de obstructies.
De motor draait; de stamper werkt slecht.	Olie of vet op de koppeling Verwijder olie/vet van de kop-peling.
	Gebroken of versleten veren Vervang gebroken onderdelen.
	Opeenstapeling van aarde op de stampervoet	Haal de aarde weg van de stampervoet.
	Gebroken onderdelen in het stampersysteem of krukkast	Vervang gebroken onderdelen.
	Bedieningssnelheid van de motor is te hoog.	Pas de bedieningssnelhied van de motor aan.

DS 70 Technische specificaties

7 Technische specificaties

7.1 Motor

Motorvermogenclassificaties

Nettovermogen volgens SAE J1349 and ISO 3046 Het feitelijke vermogensrendement kan vanwege de specifieke gebruikscondities variëren.

		DS 70
Productnummer: 0620049		0620050	062005206200530620054
Motor
Motortype — Enkele cilinder, luchtgekoeld, 4-taks dieselmotor
Motormerk — Yanmar
Motormodel — L48V4LF9T9EWSA L48EE-DWK3
Max. nominaal vermogen bij nominaal toerental	kW (pk) 3,1 (4,1) aan 3450 tpm
Cilinderinhoud	cm3 (in3) 211 (12,8)
Motortoerental—in bedrijf	tpm	3450
Motortoerental—stationair	tpm	1050 ± 150
Motortoerental—inschakeling koppeling	tpm	2500 ± 200
Klepspeling (koud)	mm	0,15 (0,006)
Luchtfilter	type	Dubbel element
Motorsmering	kwaliteit van olie	SAE 15W40CF of beter (1)
Inhoud oliesysteem	ml	800 (27)
Brandstof	type	Nr. 2 Diesel, cetaan > 45
Brandstoftankinhoud	I	4,2 (1,1)
Brandstofverbruik	L/u (gal/hr)	0,9(0,25)
Bedrijfstijd	U	4,6

(1) Zie Smering.

Technische specificaties DS 70

7.2 Stamper

		DS 7006200490620050	DS 70062005206200530620054
Stamper
Bedrijfsgewicht kg 83 (183)
Percussiewaarde (2)	slagen/min.	670
Enkel slagwerk J/mkp 100
Slag van de stampervoet (boven) mm	Tot 71 (2,78)
Stampssysteemsmering kwaliteit van	olie	SAE 10W30
Oliecapaciteit stampsysteem ml 890	(30)
(2) Percussiewaarde kan worden aagepast met de gasschakelaar.

7.3 Geluidsmeting

Producten zijn getest op geluidsdrukniveau in overeenstemming met EN 500-4:2011.

Geluidvermogenniveau is getest in overeenstemming met Europese richtlijn 2000/14/EC - Geluidsemissie in de omgeving door installatie voor gebruik buiten.

Machine	Geluidsdruk op locatie van de operator dB(A)	Gegarandeerd geluidsvermo-gen dB(A)
DS 70 96	108

7.4 Trillingsmeting

Producten zijn getest op hand/armvibratie (HAV)-niveau in overeenstemming met ISO 5349, EN1033 en EN500-4, waar van toepassing.

■ HAV 11,9 m/s ⁴

HAV onbetrouwbaarheden

Handmatig overgebrachte trilling was gemeten via ISO 5349-1. Deze meting bevat een onbetrouwbaarheid van 1,5 m/s ² .

DS 70 Technische specificaties

7.5 Afmetingen

mm (in.)

wc_gr001467

Belangrijk! Neem contact op met uw Wacker Neuson dealer of bezoek de website van Wacker Neuson op http://www.wackerneuson.com/ voor meer informatie over reserveonderdelen.
