BS30 - Trilplaat Wacker Neuson - Gratis gebruiksaanwijzing en handleiding

Type product	Trilplaat (stamper)
Merk	Wacker Neuson
Model	BS30
Artikelnummer	5000005216
Lengte	620 mm
Breedte	363 mm
Hoogte	980 mm
Lengte stamperschoen	296 mm
Breedte stamperschoen	150 mm
Gewicht	30,0 kg
Motortype	WM80 (tweetakt, luchtgekoeld)
Nettovermogen	1,5 kW
Nominaal toerental	4.400 1/min
Brandstoftype	Olie/alkylaatbrandstofmengsel (100:1 of 50:1)
Tankinhoud	2,2 l
Slagfrequentie	810 1/min
Voorloopsnelheid	19 m/min
Geluidsdrukniveau (gebruiker)	98 dB(A)
Gegarandeerd geluidsniveau	108 dB(A)
Hand-armtrilling (ahv)	12,0 m/s² (onzekerheid 3,0 m/s²)
Veiligheidsvoorzieningen	Brandwondenbescherming, noodstop, veiligheidsstickers
Onderhoudsinterval	Dagelijks, 20 u, 50 u, jaarlijks
Garantie	Conform EG-richtlijnen
Repareerbaarheid	Originele onderdelen, service via Wacker Neuson

Veelgestelde vragen - BS30 Wacker Neuson

Hoe start ik de BS30 trilstamper?

Zet de brandstofkraan open, druk de brandstofpompbalg in tot vol, zet de choke op AAN en de gashendel op halfgas. Trek de startkabel langzaam uit tot compressieweerstand, dan krachtig doortrekken. Na eerste ontbranding zet u de choke in middenstand en later op UIT.

Welke brandstofmengverhouding is vereist?

Gebruik een mengsel van olie en alkylaatbrandstof in verhouding 100:1 of 50:1 volgens de specificaties. Raadpleeg de technische gegevens voor de juiste oliesoort (ISO-L EG C, ISO-L EG D, JASO FC, JASO FD).

Wat is het juiste onderhoudsschema?

Dagelijks: machine reinigen, brandstofpeil controleren, visuele controle. Om de 20 uur: knaldemper en uitlaat reinigen. Om de 50 uur: stampersysteem invetten. Jaarlijks: luchtfilter vervangen, brandstoffilter vervangen, bougie controleren. Laat complexe taken door een erkende Wacker Neuson-service uitvoeren.

Waar moet ik op letten bij gebruik op hellingen?

Wees extra voorzichtig bij hellingen en afgronden. Zorg dat de machine niet kan omkiepen of wegglijden. Houd een veiligheidsafstand van minimaal 5 meter tot onbevoegden. Gebruik de machine niet in tunnels of gesloten ruimtes.

Wat moet ik doen als de motor niet start?

Controleer of de brandstofkraan open is en de tank voldoende brandstof heeft. Reinig het luchtfilter en controleer de bougie (elektrodeafstand 0,5-0,8 mm). Bij aanhoudende problemen, neem contact op met een Wacker Neuson-vertegenwoordiger.

Hoe transporteer ik de machine veilig?

Schakel de motor uit en laat deze afkoelen. Maak het brandstofsysteem leeg. Gebruik een geschikt hefwerktuig en bevestig dit aan de stuurbeugel. Zet de machine op zijn zijkant op een stabiel transportmiddel en zet hem vast met spanriemen.

Welke persoonlijke beschermingsmiddelen zijn verplicht?

Draag altijd veiligheidsschoenen, veiligheidsbril, veiligheidshandschoenen, gehoorbescherming en veiligheidshelm. De machine kan het geluidsdrukniveau van 98 dB(A) overschrijden.

Kan ik de machine in de winter gebruiken?

Ja, maar laat de machine eerst warmlopen op laag toerental om slippen van de centrifugaalkoppeling te voorkomen. Bij vorst kan het vet in het stampersysteem stug worden. Gebruik de machine niet onder -10°C.

Hoe vervang ik de bougie?

Schroef de bougie los met een bougiesleutel (aanhaalmoment 25 Nm). Reinig de elektroden met een staalborstel en stel de afstand in op 0,5-0,8 mm. Gebruik uitsluitend een bougie van type RL86C.

Wat is de garantie en hoe claim ik?

De machine voldoet aan de EG-richtlijnen (2006/42/EG, 2000/14/EG). Neem bij defecten contact op met een geautoriseerd Wacker Neuson-servicecentrum. Gebruik alleen originele onderdelen om garantie te behouden.

GEBRUIKSAANWIJZING BS30 Wacker Neuson

Alle rechten, in het bijzonder het wereldwijd geldende auteursrecht, het recht op vermenigvuldiging en het recht op distributie, voorbehouden.

Dit drukwerk mag door de ontvanger alleen voor het bedoelde doel worden gebruikt. Het mag op geen enkele wijze gedeeltelijk of geheel worden vermenigvuldigd of vertaald worden zonder voorafgaande schriftelijke toestemming.

Herdruk of vertaling, ook gedeeltelijk, uitsluitend met schriftelijke toestemming van Wacker Neuson Produktion GmbH & Co. KG.

Elke inbreuk op de wettelijke bepalingen, voornamelijk de voorschriften ter bescherming van het auteursrecht, worden civiel- en strafrechtelijk vervolgd.

Wacker Neuson Produktion GmbH & Co. KG werkt voortdurend aan de verbetering van zijn producten in het kader van technische vooruitgang. Derhalve moeten we ons het recht voorbehouden om wijzigingen in afbeeldingen en beschrijvingen in deze documentatie voorbehouden, zonder dat daaruit aanspraak op wijzigingen aan reeds geleverde machines kan voortvloeien.

Onder voorbehoud van fouten.

De machine op het voorblad kan voorzien zijn van specifieke uitrustingen (opties).

Fabrikant

Originele gebruiksaanwijzing

1 Voorwoord 5

2 Inleiding 6

2.1 Gebruik van de gebruiksaanwijzing 6
2.2 Opbergen van de gebruiksaanwijzing.... 6
2.3 Voorschriften voor ongevallenpreventie 6
2.4 Aanvullende informatie 6
2.5 Doelgroep 6
2.6 Verklaring van de symbolen 6
2.7 Wacker Neuson-contactpersoon 7
2.8 Beperking van aansprakelijkheid 7
2.9 Markering van de machine 7

3 Veiligheid 8

3.1 Uitgangspunten 8
3.2 Gebruik conform de voorschriften.... 8
3.3 Wijzigingen in de constructie 8
3.4 Verantwoordelijkheden van de exploitant 8
3.5 Plichten van de exploitant.... 8
3.6 Kwalificaties van het personeel 9
3.7 Restrisico's 9
3.8 Algemene veiligheidsinstructies....9
3.9 Speciale veiligheidsinstructies - trilstamper BS 10
3.10 Algemene veiligheidsinstructies - verbrandingsmotoren 10
3.11 Algemene veiligheidsinstructies - vloeistoffen 11
3.12 Onderhoud.... 11
3.13 Persoonlijke beschermingsmiddelen 11
3.14 Veiligheidsvoorzieningen 12
3.15 Gedrag in gevaarlijke situaties.... 13

4 Sticker met veiligheidsinstructies ....14

5 Constructie en werking 15

5.1 Meegeleverd.... 15
5.2 Gebruiksdoel.... 15
5.3 Functiebeschrijving 15

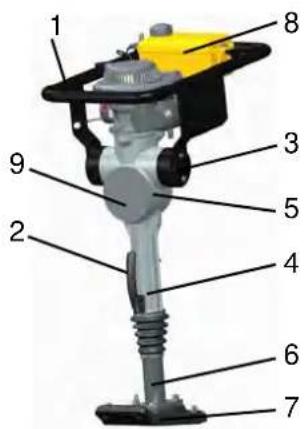

6 Componenten en bedieningselementen 16

6.1 Componenten 16

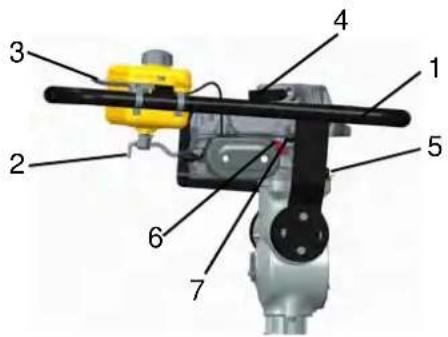

6.2 Bedieningselementen 16

7 Transport 17

7.1 Hef- en bevestigingspunten.... 17

8 Opslag 18

9 Bediening en gebruik 19

9.1 Eerste ingebruikneming.... 19
9.2 Vóór gebruik 19
9.3 Gebruiksinstructies 19
9.4 In gebruik nemen 20
9.5 Gebruik 22
9.6 Buiten gebruik stellen 22

10 Onderhoud 23

10.1 Open Source-verklaring.... 23
10.2 Onderhoudsschema 24
10.3 Onderhoudswerkzaamheden.... 24

11 Oplossen van storingen 28

11.1 Storingstabel....28

EG-conformiteitsverklaring ....31

1 Voorwoord

Deze gebruiksaanwijzing bevat belangrijke informatie en procedures voor het veilige, juiste en duurzame gebruik van deze Wacker Neuson-machine. Het zorgvuldig te lezen, begrijpen en in acht nemen van deze gebruiksaanwijzing helpt u gevaren voorkomen en reparatiekosten en uitvaltijden te verminderen. Op die manier verhoogt u de beschikbaarheid en verlengt u de levensduur van de machine.

Deze gebruiksaanwijzing bevat geen instructies voor uitgebreide onderhouds- en reparatiewerkzaamheden. Dergelijke werkzaamheden moeten door de Wacker Neuson-servicedienst of door erkende technici worden uitgevoerd. De Wacker Neuson-machine dient overeenkomstig de instructies in deze gebruiksaanwijzing bediend en onderhouden te worden. Onvakkundig gebruik of onderhoudswerkzaamheden die niet volgens de instructies worden uitgevoerd kunnen gevaren veroorzaken. Daarom dient deze gebruiksaanwijzing altijd beschikbaar te zijn op de locatie waar de machine wordt gebruikt.

U dient defecte machinecomponenten altijd direct te vervangen!

Voor vragen over het gebruik of het onderhoud staan de Wacker Neuson-contactpersonen te allen tijde voor u klaar.

2 Inleiding

2.1 Gebruik van de gebruiksaanwijzing

Deze gebruiksaanwijzing moet worden beschouwd als onderdeel van de machine en moet tijdens de gehele levensduur ervan veilig worden opgeborgen. Deze gebruiksaanwijzing moet aan volgende eigenaren of gebruikers van deze machine worden doorgegeven.

2.2 Opbergen van de gebruiksaanwijzing

Deze gebruiksaanwijzing maakt deel uit van de machine en moet in de directe nabijheid van de machine op een voor het personeel toegankelijke plaats worden opgeborgen.

Bij verlies of wanneer u een tweede exemplaar nodig hebt, hebt u twee mogelijkheden:

■ Downloaden vanaf het internet - www.wackerneuson.com
■ Contact opnemen met uw Wacker Neuson-vertegenwoordiger.

2.3 Voorschriften voor ongevallenpreventie

Naast de aanwijzingen en veiligheidsinstructies in deze gebruiksaanwijzing zijn ook de plaatselijke voorschriften voor ongevallenpreventie en de landelijke arbeidswetgeving van toepassing.

2.4 Aanvullende informatie

Deze gebruiksaanwijzing is van toepassing op verschillende machinemodellen uit een productserie. Daardoor kunnen sommige afbeeldingen enigszins afwijken van uw machine. Bovendien kunnen modelafhankelijke componenten zijn beschreven die niet met uw machine zijn meegeleverd.

De in deze gebruiksaanwijzing opgenomen informatie is gebaseerd op machines die op het moment van publicatie werden geproduceerd. Wacker Neuson behoudt zich het recht voor zonder voorafgaande kennisgeving wijzigingen in deze informatie door te voeren.

Er moet voor worden gezorgd dat mogelijke wijzigingen of aanvullingen door de fabrikant direct in deze gebruiksaanwijzing worden doorgevoerd.

2.5 Doelgroep

Personen die met deze machine werken moet regelmatig met betrekking de risico's van de omgang met deze machine worden opgeleid.

Deze gebruiksaanwijzing is bedoeld voor de volgende personen:

Bedienend personeel:

Deze personen hebben instructies ontvangen over de machine en over de mogelijke risico's in het geval van onvakkundig gebruik.

Gekwalificeerde monteurs:

Deze personen hebben een vakopleiding gevolgd en beschikken over aanvullende kennis en ervaring. Zij zijn in staat om de aan hen opgedragen taken te beoordelen en mogelijke risico's te herkennen.

2.6 Verklaring van de symbolen

Deze gebruiksaanwijzing bevat speciaal uitgelichte veiligheidsinstructies uit de volgende categorieën: GEVAAR, WAARSCHUWING, VOORZICHTIG en LET OP.

Voor alle werkzaamheden aan en met deze machine moeten de aanwijzingen en veiligheidsinstructies worden gelezen en zijn begrepen. Alle opmerkingen en veiligheidsinstructies in deze gebruiksaanwijzing moeten ook worden doorgegeven aan onderhouds- en transportpersoneel.

GEVAAR

Deze combinatie van symbool en signaalwoord staat voor een gevaarlijke situatie, die tot de dood of zwaar letsel leidt wanneer deze niet wordt vermeden.

WAARSCHUWING

Deze combinatie van symbool en signaalwoord staat voor een gevaarlijke situatie, die tot de dood of zwaar letsel kan leiden wanneer deze niet wordt vermeden.

VOORZICHTIG

Deze combinatie van symbool en signaalwoord staat voor een mogelijk gevaarlijke situatie, die lichte verwondingen of beschadiging van de machine kan leiden wanneer deze niet wordt vermeden.

LET OP

Aanvullende informatie.

2.7 Wacker Neuson-contactpersoon

De contactpersoon bij Wacker Neuson is, afhankelijk van het land, uw Wacker Neuson-servicedienst, een Wacker Neuson-filiaal of een Wacker Neuson-dealer.

Via het internet onder www.wackerneuson.com.

2.8 Beperking van aansprakelijkheid

Bij de volgende overtredingen sluit Wacker Neuson alle aansprakelijkheid voor persoonlijke en materiële schade uit:

■ Niet in acht nemen van deze gebruiksaanwijzing
■ Gebruik dat niet in overeenkomst is met de voorschriften.
■ Gebruik door niet opgeleid personeel.
- Gebruik van niet toegestane reserveonderdelen en accessoires.
■ Onvakkundige omgang.
■ Wijzigingen in de constructie in welke vorm dan ook.
■ Niet in acht nemen van de "Algemene voorwaarden".

2.9 Markering van de machine

Gegevens op het typeplaatje

Het typeplaatje bevat informatie die deze machine eenduidig identificeert. Deze informatie is nodig bij het bestellen van reserveonderdelen en bij technische vragen.

■ Voer de informatie op de machine in de volgende tabel in:

Omschrijving Uw informatie
Groep en type
Bouwjaar
Machinenr.
Versienr.
Artikelnr.

3 Veiligheid

LET OP

U dient alle aanwijzingen en veiligheidsinstructies in deze gebruiksaanwijzing in acht te nemen. Wanneer u de veiligheidsinstructies niet in acht neemt, kan dat leiden tot elektrische schokken, brand en/of zwaar letsel, alsmede tot beschadiging van de machine en/of beschadiging van andere eigendommen. Bewaar de veiligheidsinstructies en de aanwijzingen voor toekomstig gebruik.

3.1 Uitgangspunten

Nieuwste stand van de techniek

De machine is gebouwd overeenkomstig de nieuwste stand van de techniek en de erkende veiligheidstechnische richtlijnen. Onvakkundig gebruik kan echter levensgevaarlijke situaties veroorzaken voor de gebruiker of derden, of de werking van de machine hinderen of andere materiële schade veroorzaken.

3.2 Gebruik conform de voorschriften

De machine is bedoeld voor het verdichten van compacte, gemengde en zandachtige bodems.

De machine mag alleen met toegestane componenten worden gecombineerd en gebruikt.

De machine mag alleen met toegestane accessoires van Wacker Neuson worden gebruikt.

Tot het correcte gebruik behoort ook het in acht nemen van alle aanwijzingen en veiligheidsinstructies in deze gebruiksaanwijzing alsmede het opvolgen van de voorgeschreven onderhoudsinstructies.

Alle andere of hierbuiten vallende toepassingen worden als niet correct beschouwd. Schade als gevolg daarvan vallen buiten de aansprakelijkheid en de garantieverplichtingen van de fabrikant. De exploitant draagt hiervoor het volledige risico.

Tot incorrect gebruik behoren in het bijzonder:

■ Aansluiten van niet toegestane componenten.
■ Gebruik van de machine buiten de vermogenslimieten.
- Gebruik waarbij de op de machine aangebrachte en in de gebruiksaanwijzing opgenomen aanwijzingen en veiligheidsinstructies niet in acht worden genomen.

3.3 Wijzigingen in de constructie

Wijzigingen in de constructie mogen niet zonder schriftelijke toestemming van de fabrikant worden uitgevoerd. Bij wijzigingen waarvoor geen toestemming is gegeven kunnen risico's ontstaan voor de gebruiker en/of derden en kan de machine beschadigd raken.

Daarnaast vervallen de aansprakelijkheid en de garantieverplichtingen van de fabrikant in het geval van ongeautoriseerde wijzigingen in de constructie.

Tot wijzigingen in de constructie behoren in het bijzonder:

■ Het openen van de machine en het permanent verwijderen van componenten.
- Het inbouwen van reserveonderdelen van andere fabrikanten dan Wacker Neuson of die wat betreft constructie en kwaliteit niet gelijkwaardig zijn aan de oorspronkelijke componenten.
■ Het monteren van accessoires van andere fabrikanten dan Wacker Neuson.

Reserveonderdelen of accessoires van Wacker Neuson kunnen altijd in- of opgebouwd worden, ga daarvoor op het internet naar www.wackerneuson.com.

3.4 Verantwoordelijkheden van de exploitant

De exploitant is de persoon die ze machine voor commerciële of zakelijke doelen zelf bedient of waarvan hij/zij het gebruik/de bediening aan een derde overdraagt en tijdens het gebruik de wettelijke productverantwoordelijkheid voor de bescherming van personeel of derden draagt.

De exploitant moet de gebruiksaanwijzing beschikbaar stellen aan de gebruiker en ervoor zorgen dat de gebruiker deze heeft gelezen en begrepen.

3.5 Plichten van de exploitant

■ Op de hoogte zijn van de van toepassing zijnde arbeidswetgeving en deze toepassen.

In een risico-evaluatie de risico's vaststellen waarvan door de werkomstandigheden in het toepassingsgebied sprake is.
■ Gebruiksaanwijzingen voor het gebruik van deze machine opstellen.
■ Regelmatig controleren of deze gebruiksaanwijzingen overeen komen met de geldende stand van de regelgeving.
- De verantwoordelijkheden voor de installatie, de bediening, het oplossen van storingen, het onderhoud en de reiniging eenduidig regelen en vastleggen.
■ Het personeel regelmatig trainen en informeren over de mogelijke risico's.
■ De training regelmatig opfrissen.
- Aantekeningen en ontvangen trainingsmaterialen bewaren en op verzoek ter beschikking stellen aan de bevoegde autoriteiten.
■ Stel de benodigde persoonlijke beschermingsmiddelen beschikbaar aan het personeel.

3.6 Kwalificaties van het personeel

Deze machine mag alleen door getraind personeel in gebruik worden genomen en worden bediend. Bij onjuist gebruik, misbruik of bediening door ongeschoold personeel kunnen risico's ontstaan voor de gezondheid van de gebruiker of van derden, alsmede voor beschadiging of totale uitval van de machine.

Daarnaast zijn de volgende voorwaarden van toepassing op de gebruiker:

■ Lichamelijk en geestelijk fit.
- Geen beïnvloeding van de reactiesnelheid door drugs, alcohol of geneesmiddelen.
■ Op de hoogte van de veiligheidsinstructies in deze gebruiksaanwijzing.
■ Op de hoogte van het gebruik volgende voorschriften van de machine.
■ Is getraind in het zelfstandig bedienen van de machine.

3.7 Restrisico's

Restrisico's zijn bijzondere risico's bij de omgang met machines die ondanks een veilige constructie niet geheel kunnen worden weggenomen.

Deze restrisico's zijn niet duidelijk herkenbaar en kunnen de oorzaak zijn van mogelijk letsel of gezondheidsrisico's.

Wanneer sprake is van onvoorziene restrisico's, dient de machine direct te worden uitgeschakeld en de verantwoordelijke leidinggevende te worden geïnformeerd. Deze beslist wat te doen en stelt al het noodzakelijke in het werk om de opgetreden risico's weg te nemen.

Wanneer nodig wordt de machinefabrikant geïnformeerd.

3.8 Algemene veiligheidsinstructies

De veiligheidsinstructies in dit hoofdstuk bevatten de "Algemene veiligheidsinstructies", die conform de geldende normen in de gebruiksaanwijzing moeten worden opgenomen. Ze bevatten mogelijk instructies die niet relevant zijn voor deze machine.

3.8.1 Werkplek

■ Houd de werkplek opgeruimd. Rommelige of niet goed verlichte werkplekken kunnen tot ongevallen leiden.
■ Maak u voordat u met werken begint vertrouwd met de locatie, bijv. met de draagkracht van de ondergrond of hindernissen in de omgeving.
■ Sluit het werkgebied af voor het openbare verkeer.
■ Houd kinderen en andere personen tijdens het werken met de machine op afstand. Wanneer uw aandacht wordt afgeleid, kunt u de controle over de machine verliezen.
■ Zorg er altijd voor dat de machine niet kan omkiepen, wegrollen, wegglijden of vallen. Letselgevaar!

3.8.2 Onderhoud

■ Laat de machine alleen door gekwalificeerde vakpersoneel repareren en onderhouden.
- Gebruik alleen originele reserveonderdelen en accessoires. De gebruiksveiligheid van de machine blijft daardoor behouden.

3.8.3 Veiligheid van personen

■ Werken onder de invloed van drugs, alcohol of geneesmiddelen kan tot ernstig letsel leiden.
■ Draag bij alle werkzaamheden de passende beschermingsmiddelen. Passende beschermingsmiddelen zorgen voor een aanzienlijke verlaging van de kans op letsel.

■ Verwijder gereedschap voordat de machine in gebruik wordt genomen. Gereedschap dat zich in de buurt van draaiende machinecomponenten bevindt kan worden weggeslingerd en tot ernstige verwondingen leiden.
■ Let erop dat u altijd stevig staat.
■ Wanneer u langere tijd met deze machine werkt, kan schade op de lange termijn door trillingen niet volledig worden uitgesloten. Voor de trillingsbelasting van de machine, zie het hoofdstuk Technische gegevens.
- Draag geschikte kleding. Houd wijde of loszittende kleding, veiligheidshandschoenen, sieraden en haar weg van bewegende/draaiende machinecomponenten. Gevaar op intrekken!

3.8.4 Omgang en gebruik

■ Neem machines waarvan de schakelaar defect is niet in bedrijf. Laat een defecte schakelaar direct vervangen. Bij machines met een defecte schakelaar is sprake van een hoog letselgevaar.
■ Berg ongebruikte machines buiten het bereik van kinderen op. De machine mag alleen door geautoriseerd personeel worden bediend.
■ Behandel de machine zorgvuldig. Laat defecte onderdelen direct vervangen voordat de machine in gebruik wordt genomen. Bij defecte machines is sprake van een hoog ongevallenrisico.
- Gebruik de machine, accessoires en insteekgereedschap etc. altijd overeenkomstig deze gebruiksaanwijzing.

3.9 Speciale veiligheidsinstructies - trilstamper BS

3.9.1 Invloeden van buitenaf

De trilstamper mag in de volgende situaties niet worden gebruikt:

■ In een omgeving met explosiegevaar.
■ Olievelden - ontsnappen van methaangas uit de bodem. Explosiegevaar!
■ In droge, gemakkelijk ontvlambare vegetatie. Brandgevaar!

3.9.2 Regelmatig pauzes inlassen

Bij langdurig werken met deze machine kunnen door de trillingen problemen ontstaan met de doorbloeding van de vingers, de handen of de polsen.

Symptomen:

■ Slapen van de genoemde lichaamsdelen, kriebel, pijn, steken en veranderingen van de huidskleur.

LET OP

Wanneer deze symptomen optreden moet u direct een arts raadplegen.

■ Wanneer u aanleg hebt voor slechte doorbloeding kan de werktijd ondanks beschermende handschoenen en regelmatige pauzes toch korter worden.

3.9.3 Veiligheid

• Let er tijdens het gebruik van de machine op dat er geen gas-, water- of stroomleidingen of buizen worden beschadigd.
  ■ De machine mag niet in tunnels of in gesloten ruimtes worden gebruikt.
  ■ Let bijzonder goed op in de buurt van afgronden en hellingen. Risico op vallen!
• Let er in greppels en afgravingen in het bijzonder op dat de zijwanden stevig zijn en niet door de trillingen instorten. Risico op bedolven raken!
  ■ Laat de machine nooit zonder toezicht lopen. Letselgevaar!
  ■ Zet het werkgebied ruim af en houd onbevoegde personen op afstand. Letselgevaar!
• De gebruiker van de machine moet erop letten dat personen die zich in het werkgebied bevinden afstand houden tot de machine van minimaal 5 meter.

3.10 Algemene veiligheidsinstructies - verbrandingsmotoren

De volgende instructies moeten in acht worden genomen:

■ Motor voor de start van de werkzaamheden controleren op lekkages en scheuren aan de brandstofleidingen, tank en tankdeksel.
■ Neem een defecte motor niet in gebruik. Vervang beschadigde componenten direct.

■ Het vooraf ingestelde motortoerental mag niet worden versteld. Dit kan tot beschadiging van de motor leiden.
■ Let erop dat het uitlaatgassysteem van de motor vrij is van afzettingen. Brandgevaar!
■ Schakel de motor voor het tanken uit en laat hem afkoelen.
■ Gebruik het juiste type brandstof. De brandstof mag niet met andere vloeistoffen gemengd worden.
- Gebruik bij het tanken schone hulpmiddelen. Mors geen brandstof, gemorste brandstof direct opruimen.
■ De motor mag niet in de buurt van gemorste brandstof worden gestart. Explosiegevaar!
- Bij gebruik in voor een deel gesloten ruimtes, moet voor voldoende frisse lucht en ventilatie worden gezorgd. Adem uitlaatgassen niet in. Vergiftigingsgevaar!
■ Motoroppervlakken en uitlaatgassysteem kunnen al na korte tijd zeer heet zijn. Verbrandingsgevaar!

3.11 Algemene veiligheidsinstructies - vloeistoffen

De volgende instructies moeten in acht worden genomen:

• Bij de omgang met vloeistoffen moet u altijd een veiligheidsbril en veiligheidshandschoenen dragen. Raadpleeg een arts wanneer bijv. olie of vet in de ogen komt.
  ■ Vermijd direct huidcontact met vloeistoffen. Was de huid direct af met water en zeep.
  ■ U mag tijdens het werken met vloeistoffen niet eten en drinken.
  ■ Door vuil of water verontreinigde olie kan tot voortijdige slijtage of uitval van de machine leiden.
  ■ Voer oude of gemorste vloeistoffen af overeenkomstig de geldende voorschriften voor milieubescherming.
  ■ Wanneer er vloeistoffen uit de machine lekken, mag u het niet meer gebruiken en moet u het direct door uw contactpersoon bij Wacker Neuson laten repareren.

3.12 Onderhoud

De volgende instructies moeten in acht worden genomen:

• Deze machine mag alleen in uitgeschakelde toestand worden onderhouden, gerepareerd, ingesteld of gereinigd worden.
  ■ Neem de onderhoudsintervallen in acht.
  ■ Neem het onderhoudsplan in acht. Niet uitgevoerde werkzaamheden moeten door de servicedienst van de Wacker Neuson-vertegenwoordiger worden uitgevoerd.
  ■ Vervang versleten of beschadigde machinecomponenten altijd direct. Gebruik alleen reserveonderdelen van Wacker Neuson.
  ■ Houd de machine schoon.
  ■ Ontbrekende, beschadigde of onleesbare veiligheidsstickers moeten altijd direct worden vervangen. Veiligheidsstickers bevatten belangrijke informatie over de bescherming van de gebruiker.
• Onderhoudswerkzaamheden moeten in een schone en droge omgeving worden uitgevoerd (bijv. werkplaats).

3.13 Persoonlijke beschermingsmiddelen

LET OP

Om letsel bij de omgang met deze machine te vermijden, moeten bij alle werkzaamheden aan en met deze machine persoonlijke beschermingsmiddelen worden gedragen.

Pictogram Betekenis Beschrijving
	Gebruik veiligheidsschoenen! Veiligheidsschoenen beschermen tegen beknellingen, vallende onderdelen en uitglijden op een gladde ondergrond.
	Gebruik een veiligheidsbril! Veiligheidsbrillen beschermen tegen rondvliegende voorwerpen en vloeistofspatten.
	Gebruikveiligheidshandschoenen!	Veiligheidshandschoenen beschermen tegen schaven, snijden, steken en hete oppervlakken.
	Gebruik gehoorbescherming!	Gehoorbescherming beschermt tegen permanente gehoorbeschadiging.
	Gebruik een veiligheidshelm!	Veiligheidshelmen beschermen tegen verwondingen door vallende voorwerpen.

LET OP

Het is mogelijk dat deze machine de in het land geldende geluidslimieten (persoonlijke beoordelingsniveaus) overschrijdt.

Daarom moet gehoorbescherming worden gedragen. Voor de exacte waarden van de geluidsmeting, zie het hoofdstuk Technische gegevens.

Werk wanneer u gehoorbescherming draagt bijzonder oplettend en voorzichtig, omdat u geluiden, bijvoorbeeld roepen of alarmsignalen, beperkt hoort.

Wacker Neuson adviseert altijd gehoorbescherming te dragen.

3.14 Veiligheidsvoorzieningen

Veiligheidsvoorzieningen beschermen de gebruiker en machine tegen de aanwezige gevaren. Dit zijn bijvoorbeeld afscheidingen (scheidende veiligheidsvoorzieningen) of andere technische maatregelen. Deze voorkomen dat de gebruiker aan gevaren wordt blootgesteld. Het gevaar wordt in bepaalde situaties uitgeschakeld of het gevaar wordt verminderd.

De machine heeft de volgende veiligheidsvoorzieningen:

1 Bescherming tegen brandwonden

Bescherming tegen brandwonden

De bescherming tegen brandwonden beschermt de gebruiker tegen afgegeven warmte.

3.15 Gedrag in gevaarlijke situaties

Preventieve maatregelen:

■ Wees altijd voorbereid op ongevallen.
■ Houd eerstehulpvoorzieningen bij de hand.
■ Maak het personeel vertrouwd met de voorzieningen voor de melding van ongevallen, eerste hulp en reddingswerk.
■ Houd de toegangswegen tot reddingsvoertuigen vrij.
■ Train het personeel op het gebied van eerste hulp bij ongelukken.

■ Zet de machine direct uit.
■ Breng gewonden en andere personen buiten de gevarenzone.
■ Pas eerste hulp toe.
■ Alarmeer de reddingsdiensten.
■ Houd de toegangswegen tot reddingsvoertuigen vrij.
■ Informeer de verantwoordelijke leidinggevende op de locatie.

4 Sticker met veiligheidsinstructies

WAARSCHUWING

Onleesbare symbolen

Na verloop van tijd kunnen stickers en plaatjes op de machine vuil worden of om een andere reden onleesbaar worden.

■ Zorg ervoor dat alle veiligheidsinstructies, waarschuwingen en gebruiksaanwijzingen op de machine goed leesbaar zijn.
■ Vervang beschadigde stickers en plaatjes direct.

Op de machine zijn de volgende stickers aangebracht:

Nr. Stickers Beschrijving
1 Gebruik persoonlijke beschermingsmiddelen	om letsel en gezondheidsrisico's te vermijden:■ Gehoorbescherming.■ Lees de gebruiksaanwijzing door.
2 Brandoevaar.	Roken en open vuur verboden.
3 Waarschuwing voor hete oppervlakken.
4 Gegaandeerd geluidsniveau.
5 Motorstop.

5 Constructie en werking

5.1 Meegeleverd

Met het apparaat wordt meegeleverd:

■ Trilstamper.
■ Gebruiksaanwijzing.

5.2 Gebruiksdoel

De trilstamper is bedoeld voor het verdichten van de bodem in de tuin- en landschapsbouw, de mijnbouw en de wegenbouw. Daarbij wordt deze vooral gebruikt bij schetsplaatverdichting - verdichting onder pijpleidingen.

5.3 Functiebeschrijving

Werking

De trilstamper van Wacker Neuson bestaat ui een aandrijfmotor, een stampersysteem, een stamperplaat en een stuurbeugel.

De aandrijving wordt gerealiseerd door een benzinemotor. Deze benzinemotor werkt volgens het tweetaktmotorprincipe en wordt mechanisch gestart via een startkabel op de terugslagstarter.

De draaibeweging van de aandrijfmotor wordt door een centrifugaalkoppeling, een eentraps kegeltandwielaandrijving en een krukmechanisme omgezet in een hefbeweging. De slagbeweging wordt via een verbindingsstang naar het stampersysteem overgebracht.

Dankzij de hellingshoek van de stamperplaat behoudt de trilstamper zijn voorloop.

De stuurbeugel is door middel van rubberen elementen van het stampsysteem ontkoppeld. Daardoor wordt de overdracht van trillingen op de gebruiker gereduceerd.

6 Componenten en bedieningselementen

6.1 Componenten

Nr. Omschrijving Nr. Omschrijving
1 Stuurbeugel 6 Stampersysteem
2 Handgreep 7 Stamperplaat
3 Schokdemper 8 Brandstoftank
4 Geleidercilinder 9 Typeplaatje
5	C a r t e r

6.2 Bedieningselementen

Nr. Omschrijving Nr. Omschrijving
1 Stuurbeugel 5 Balg brandstofpomp
2 Brandstofkraan 6 Choke
3 Gashendel 7 Uit-knop
4 Startkabel

Handgreep

De handgreep vergemakkelijk het werken in schuine stand.

Choke

Bij koude of warme motor aanvullend de choke activeren om het brandstof-luchtmengsel te verrijken.

Balg brandstofpomp

De balg van de brandstofpomp dient om de brandstofleidingen en de carburateur te vullen, na een langere standtijd van de machine. De geïntegreerde retourleiding voorkomt dat door overmatig pompen te veel brandstof in de carburateur terechtkomt.

7 Transport

WAARSCHUWING

Onvakkundige omgang kan tot letsel of grote materiële schade leiden.

■ U moet alle veiligheidsinstructies in deze gebruiksaanwijzing lezen en in acht nemen.

WAARSCHUWING

Gevaar door vallen.

Een vallende machine kan door beknelling ernstig letsel tot gevolg hebben

• Gebruik alleen geteste hefwerktuigen en hefmiddelen met voldoende draagkracht.
  ■ Zet de machine goed vast aan het hefwerktuig.
  ■ Hef de machine niet met de bak van een graafmachine of met een vorkheftruck.

Verlaat het gevarengebied als de machine wordt getild, ga niet onder de machine staan.

WAARSCHUWING

Brand- en explosiegevaar door brandstof.

Gelekte brandstof kan vlam vatten en ernstige verbrandingen veroorzaken.

■ Hef en transporteer de machine altijd rechtop.

7.1 Hef- en bevestigingspunten

Voorbereidingen

1. Schakel de motor uit.
2. Laat de machine rechtop tegen een vast object leunen en beveilig deze tegen omkiepen.
3. Laat de machine en de motor afkoelen.

Brandstofsysteem leegmaken

LET OP

De tankdop heeft een over- en onderdrukventiel, waaruit in warme toestand (bijv. bij direct zonlicht) brandstof kan lopen.

Om brandstoflekkage uit het overdrukventiel te voorkomen, dient het brandstofsysteem tijdens het transport leeg te zijn.

1. Verwijder vuil rond de tankdop.
2. Schroef de tankdop open en verwijder hem.
3. Pomp de brandstof in een geschikt reservoir of geschikte tank, bijv. met een zuigpomp.
4. Plaats de tankdop terug en draai hem vast.
5. Start de motor en laat deze stationair lopen, tot de brandstof in de carburateur op is en de motor stopt.

De machine tillen en vastzetten

LET OP

Wijs een vakkundige opzichter aan om het heffen veilig te laten verlopen.

1. Geschikt hefmiddel aan de stuurbeugel bevestigen.
2. Laad de machine voorzichtig in of op stabiel transportmiddel met voldoende draagkracht - leg de machine op zijn zijkant.

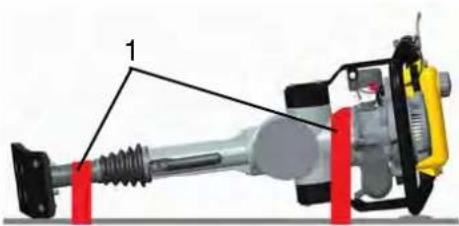

1 Aanbrengen spanriem

1. Nadat u de machine op het transportmiddel hebt geladen moet u hem zo vastzetten, dat deze niet kan wegrollen, wegglijden of omkiepen. Span daarvoor spanriemen over de hele trilstamper heen.

8 O p s l a g

Als de machine gedurende langere tijd niet gebruikt wordt, bijv. tijdens de wintermaanden, houd dan rekening met het volgende:

Om beschadigingen te voorkomen moeten de volgende punten in acht worden genomen:

■ Berg de machine niet buiten op.
■ Sla deze droog en stofvrij op.
■ Bescherm ze tegen direct zonlicht.

Brandstofsysteem leegmaken:

De benzine in de brandstof verdampt gedeeltelijk tijdens een langere opslagperiode. De 2-taktolie in de brandstof verdampt niet. Na een langere opslagperiode klopt de mengverhouding benzine/2-taktolie niet meer. Daarom dient het brandstofsysteem tijdens een langere opslagperiode leeg te zijn.

1. Verwijdervuilronddetankdop.
2. Schroef de tankdop open en verwijder hem.
3. Pomp de brandstof in een geschikt reservoir of geschikte tank, bijv. met een zuigpomp.
4. Zet de tankdop terug en draai hem vast.
5. Start de motor en laat deze stationair lopen, tot de brandstof in de carburateur op is en de motor stopt.

9 Bediening en gebruik

WAARSCHUWING

Onvakkundige omgang kan tot letsel of grote materiële schade leiden.

■ U moet alle veiligheidsinstructies in deze gebruiksaanwijzing lezen en in acht nemen.

9.1 Eerste ingebruikneming

1. Sluit de bougiestekker aan op de bougie.

9.2 Vóór gebruik

9.2.1 Controles voordat u de machine in gebruik neemt

• Controleer de machine en de componenten op beschadigingen. Gebruik de machine in het geval van zichtbare schade niet en neem direct contact op met een Wacker Neuson-vertegenwoordiger.
  ■ Zorg ervoor dat losse verpakkingsmaterialen rond de machine worden verwijderd.
  ■ Geldende voorschriften van de plaatselijke autoriteiten voor geluidsemissie.
  Brandstofpeil.
  ■ Luchtfilter.
  ■ Startkabel.
  ■ Smeervet.
  ■ Schroefverbindingen of ze goed vastzitten.

LET OP

Voer controles uit overeenkomstig het hoofdstuk Onderhoud, vul eventueel vloeistoffen bij, zie het hoofdstuk Technische gegevens.

9.3 Gebruiksinstructies

WAARSCHUWING

Kiepgevaar

Kans op ernstig letsel door wegglijdende of omkiepende machine.

■ Beveilig de machine altijd tegen omkiepen.
■ Zet de machine op een vlakke en stevige ondergrond.

GEVAAR

Gevaar voor beknelling

Handen en voeten kunnen bekneld raken.

■ Werk voorzichtig.

VOORZICHTIG

Let op gezondheidsrisico's door trillingen.

■ Las regelmatig pauzes in.

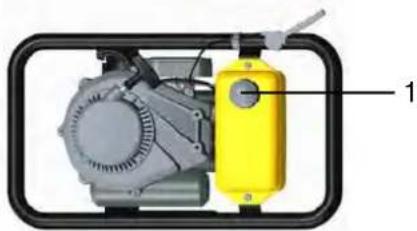

VOORZICHTIG

Verwondingen of beschadiging van eigendommen

Op een vaste, hard of weinig verende ondergrond kan sterke terugslag ontstaan.

■ Vermijd dergelijke ondergrond.

■ De correcte plaats voor de gebruiker is achter de machine.
■ Bestuur de machine aan de stuurbeugel.
■ Maak bij het werken gebruik van het eigengewicht van de machine.
■ Laat de machine zichzelf naar voren trekken. Trek of schuif de machine niet met spierkracht vooruit of achteruit.
■ Voor optimale besturing, vermogen en minimale hand-armtrillingen houdt u de stuurbeugel links en rechts vast.
■ Om beschadiging van de machine te voorkomen, mag hij niet worden neergelegd terwijl hij loopt.
■ Wees extra voorzichtig bij grove materialen. Om extreme slijtage van de stamperplaat te voorkomen, moet deze altijd parallel aan de bodem worden neergezet.

Gebruik in afgravingen

• Gebruik de machine langs de randen van drasland, putten, steenhopen, bermen, greppels en hellingen zo dat er geen gevaar is voor vallen of omkiepen.
  ■ Let op de zijwanden en de stabiliteit daarvan. Risico op instorten en bedolven raken!
  ■ Stabiliteit!

Gebruik bij vorst

Het koude vet in het stampsysteem kan de weerstand zo ver verhogen, dat de centrifugaalkoppeling slipt.

■ Laat de machine met een laag toerental (gashendel niet activeren) warmlopen, omdat anders de centrifugaalkoppeling zeer snel verslijt.

9.4 In gebruik nemen

LET OP

De machine moet tijdens het starten rechtop en op een geschikte ondergrond staan.

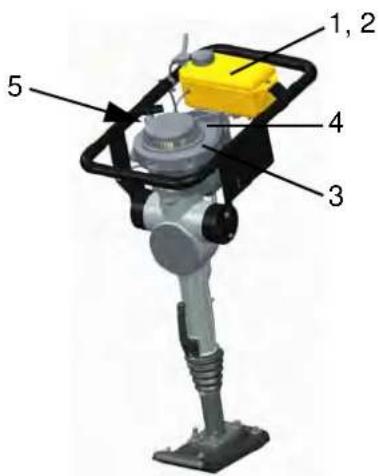

Voorbereidingen

Nr. Omschrijving Nr. Omschrijving
1 Brandstofkraan 4 Gashendel
2 Balg brandstofpomp 5 Choke
3 Startkabel

1. Houd de machine met een hand aan de stuurbeugel vast.
2. Open de brandstofkraan.
3. Druk de balg van de brandstofpomp zo vaak in tot de balg volledig met brandstof gevuld is.

Nr. Omschrijving Nr. Omschrijving
1 Choke AAN 3 Choke UIT
2 Choke in middenpositie

Aanraking kan tot verbrandingen leiden.

■ Houd de machine alleen vast aan de stuurbeugel.
■ Draag beschermende handschoenen.

VOORZICHTIG

Onvakkundige omgang van het starten kan tot lichte verwondingen leiden.

■ Trek pas aan de startkabel als er voldoende ruimte beschikbaar is en er zich geen personen in de onmiddellijke nabijheid ophouden.

LET OP

Onvakkundige omgang kan de machine beschadigen.

■ Trek de startkabel niet tot aan de aanslag uit.

■ Laat de startkabel weer langzaam oprollen.

- Trek de startkabel niet tot aan de aanslag uit. - Laat de startkabel weer langzaam oprollen.

LET OP

Houd bij het starten van de motor een afstand van minstens 3 m ten opzichte van brandstofpomp in acht.

1. Houd de machine met de linkerhand vast aan de stuurbeugel.
2. choke AAN.
3. Gashendel bedienen - halfgaspositie.
4. Trek de startkabel langzaam uit tot aan de compressieweerstand en langzaam weer laten oprollen.
5. Trek de startkabel met kracht uit, geef daarbij geen rukken aan de kabel.

■ Laat de startkabel weer langzaam oprollen.

1. Als de eerste ontsteking van de motor te horen is, choke in middenpositie.
2. Trek de startkabel met kracht uit, geef daarbij geen rukken aan de kabel, tot de motor start.

■ Laat de startkabel weer langzaam oprollen.

1. Gashendel terugschuiven - vrijloop.
2. Laat de motor warmlopen.
3. Na 20-30 seconden de choke UIT.

9.5 Gebruik

Bestuur de machine alleen aan de stuurbeugel.

9.5.1 Materiaal verdichten

WAARSCHUWING

Letsel door ongecontroleerd gestuurde machines.

■ Houd de machine altijd met beide handen vast en zorg ervoor dat u stevig staat.

1. Bestuurd de machine met twee handen aan de stuurbeugel.
2. Activeer de gashendel totdat het gewenste toerental bereikt wordt.
3. Als het materiaal verdicht is, de machine optakelen en verplaatsen.

■ Zet de gashendel op vrijloop als u de machine optakelt, zo blijft de motor draaien met een laag toerental.

9.6 Buiten gebruik stellen

Nr. Omschrijving Nr. Omschrijving
1 Uit-knop 3 Gashendel
2 Brandstofkraan

1. Gashendel terugschuiven.
2. Houd de Uit-knop zo lang ingedrukt, tot de machine volledig tot stilstand gekomen is.
3. Sluit de brandstofkraan.

LET OP

Zet de machine zo weg dat hij niet kan omkiepen, vallen of wegglijden.

10 Onderhoud

WAARSCHUWING

Onvakkundige omgang kan tot letsel of grote materiële schade leiden.

■ U moet alle veiligheidsinstructies in deze gebruiksaanwijzing lezen en in acht nemen.

WAARSCHUWING

Kans op verwondingen wanneer de machine ongecontroleerd aanloopt en door bewegende componenten.

■ Voer onderhoudswerkzaamheden alleen uit wanneer de machine is uitgeschakeld.

WAARSCHUWING

Waarschuwing voor hete oppervlakken.

De carter met de motor en de geleidercilinder kunnen al na zeer korte tijd zeer heet worden, wat bij contact met de huid tot ernstige verbrandingen kan leiden.

■ Laat de machine na gebruik altijd afkoelen.

■ Wanneer er onvoldoende tijd is om de machine te laten afkoelen (bijv. in noodgevallen) moet u hittebestendige veiligheidshandschoenen dragen.

WAARSCHUWING

Vergiftigingsgevaar door uitlaatgassen.

Uitlaatgassen bevatten het giftige koolmonoxide, dat tot bewusteloosheid of de dood kan leiden.

■ Voer onderhoudswerkzaamheden alleen uit wanneer de machine is uitgeschakeld.

10.1 Open Source-verklaring

U kunt een gekwalificeerde reparatiewerkplaats of persoon met originele of gelijkwaardige reserveonderdelen onderhouds-, vervangings- en reparatiewerkzaamheden aan emissiebeperkingsunits met originele of gelijkwaardige reserveonderdelen uit laten voeren. Garantie, recall en alle andere door Wacker Neuson betaalde services moeten echter wel worden uitgevoerd bij een geautoriseerd Wacker Neuson-servicecentrum. U bent zelf verantwoordelijk voor de overdracht van uw off-roadmotoren met vonkontsteking aan een servicecentrum van Wacker Neuson zodra zich een defect voordoet dat onder de garantie valt. Wacker Neuson kan bij een geautoriseerd servicecentrum van Wacker Neuson extra apparatuur leveren die niet op de motor of het emissiebeperkingssysteem is aangesloten, maar in de onderstaande onderhoudsinstructies is opgenomen.

10.2 Onderhoudsschema

Onderhoudswerkzaamheden	dagelijks	uur	jaarlijks
Machine reinigen:■ Ventilatiegleuven.■ Koelvinnen van de motor.■ Luchtfilter.Visuele controle op volledigheid.Visuele controle op beschadigingen.	■
Controleer de brandstof:■ Vulpeil van de brandstoftank.■ Brandstoftank op lekkages.■ Leidingen op lekkages.	■
De werking van de gashendel, brandstofkraan en de carburateur controleren.	■
Schroefverbindingen controleren. ■
Terugslagstarter reinigen. 20 u
Knaldemper en uitlaatgleuven van de motor reinigen.		20 u
Stampersysteem invetten.		50 u
Brandstofffilter vervangen.*			■
Luchtfilter vervangen.*			■
Bougie reinigen, evt. vervangen.*			■
* Laat deze werkzaamheden door de servicedienst van uw Wacker Neuson-vertegenwoordiger uitvoeren.

10.3 Onderhoudswerkzaamheden

VOORZICHTIG

Gezondheidsrisico's door vloeistoffen.

■ Adem vloeistoffen en dampen niet in.
■ Voorkom dat vloeistof in contact komt met ogen of huid.

Voorbereidingen:

1. Zet de machine op een vlakke ondergrond.
2. Zet de machine uit.
3. Machine laten afkoelen.

10.3.1 Machine reinigen

LET OP

Gebruik geen hogedrukreiniger!

Indringend water kan de aandrijfmotor, elektrische bedieningselementen of componenten van de machine beschadigen.

■ Reinig de ventilatiegleuven met een niet-metalen hulpmiddel.
■ Veeg de behuizing met een vochtige en schone doek af.
- Controleer na het schoonmaken de kabel, leidingen en schroefverbindingen op losse verbindingen, scheurtjes en overige beschadigingen.
■ Repareer defecten direct.

10.3.2 Brandstof bijvullen

WAARSCHUWING

Brand- en explosiegevaar door brandstof en brandstofdamp.

■ Niet roken.
■ Niet tanken in de buurt van open vuur.
■ Schakel de motor voor het tanken uit en laat hem afkoelen.

VOORZICHTIG

Gezondheidsrisico's door brandstof.

■ Tank alleen in een goed geventileerde omgeving.
■ Adem brandstofdampen niet in.
■ Voorkom dat brandstof in contact komt met ogen of huid.

1. Verwijder vuil rond de tankdop.
2. Schroef de tankdop langzaam open en verwijder hem.

LET OP

De tankdop langzaam open schroeven, zodat eventueel aanwezig overdruk langzaam kan ontsnappen.

1. Vul brandstof bij met een schone trechter.

■ Voor het brandstoftype, zie het hoofdstuk Technische gegevens.
■ Voor een brandstofmengtabel, zie het hoofdstuk Technische gegevens.

1. Zet de tankdop terug en draai hem vast.

10.3.3 Luchtfilter controleren/reinigen

Het inzetstuk van het luchtfilter verwijderen

1. Verwijder vuil rondom het luchtfilterdeksel.
2. Draai alle moeren van het luchtfilterdeksel los en verwijder deze.
3. Neem het luchtfilterdeksel eraf.
4. Verwijder het inzetstuk van het luchtfilter.

Het inzetstuk van het luchtfilter controleren/reinigen

1. Klop het inzetstuk van het luchtfilter uit en blaas dit van binnen naar buiten uit met perslucht.

LET OP

Let er bij het uitkloppen op dat het inzetstuk van het luchtfilter niet beschadigd wordt.

1. Vervang het inzetstuk van het luchtfilter als het stof niet meer verwijderd kan worden.

Het inzetstuk van het luchtfilter monteren

1. Plaats een nieuw inzetstuk van het luchtfilter terug.
2. Zet het luchtfilterdeksel erop.
3. Draai alle moeren van het luchtfilterdeksel vast.

LET OP

Bij bedrijf van de motor zonder luchtfilter bestaat het risico op snelle motorslijtage.

■ De motor niet zonder luchtfilter of luchtfilterdeksel gebruiken.

1. Verwijder vuil rond de smeernippel.
2. Zet de volle vetspuit op de smeernippel en druk hem ca. 20 keer in (ca. 30 g).
   ■ Gebruik alleen speciaal smeermiddel, zie het hoofdstuk Technische gegevens.
3. Veeg het gebied rond de smeernippel af met een schone doek.

10.3.5 Bougie controleren/reinigen/vervangen

VOORZICHTIG

Het aanraken van een hete bougie kan leiden tot brandwonden.

■ Draai de bougie alleen eruit als de motor afgekoeld is.

Bougie demonteren

1. Maak het gebied rondom de bougie grondig schoon.
2. Koppel de bougiestekker los van de bougie.

LET OP

Trek de bougiestekker niet aan de bougiekabel los van de bougies.

1. Draai de bougie met een bougiesleutel los en draai deze eruit.

Bougie controleren/reinigen

Nr. Omschrijving

1 Isolator

1. Controleer de isolator – vervang bij beschadiging de bougie.
2. Reinig de elektroden met een staalborstel.
3. Meet de elektrodeafstand met een voelermaat – corrigeer deze evt. door de zijelektrode te buigen.
   ■ Voor het bougietype en de elektrodeafstand, zie het hoofdstuk Technische gegevens.
4. Controleer de bougiedichtring – vervang bij beschadiging de bougie.

Bougie monteren

1. Draai de bougie eerst handmatig in en draai deze vervolgens met een bougiesleutel aan.
   Aanhaalmoment 25 Nm.
2. Sluit de bougiestekker aan op de bougie.

LET OP

Een te los of te vast aangedraaide bougie kan tot motorbeschadigingen leiden.

■ Draai de bougie volgens het vooogeschreven aanhaalmoment aan.

11 Oplossen van storingen

GEVAAR

Levensgevaar wanneer u storingen probeert zelf op te lossen.

■ Wanneer de machine storingen vertoont die niet in deze gebruiksaanwijzing zijn beschreven dient u contact op te nemen met de fabrikant. Probeer storingen niet zelf op te lossen.

11.1 Storingstabel

Storing Oorzaak Oplossing
Motor start niet. De brandstofkraan is	gesloten. Open de brandstofkraan.
	De brandstoftank is leeg. Vul brandstof bij.
	De brandstofleiding is verstopt. Laat de brandstofleiding reinigen.*
	Het brandstofffilter is verstopt. Laat het brandstofffilter vervangen.*
	De carburateur is verstopt. Laat de carburateur reinigen.*
	Het luchtfilter is verstopt.	Luchtfilter reinigen.
	De bougie is defect.	De machine laten repareren.*
	De bougie is defect.	Vervang de bougie.
	De bougie zit los.	Draai de bougie vast.
	De elektrodeafstand van de bougie is verkeerd afgesteld.	Stel de elektrodeafstand in.
De motor gaat kort na het starten weer uit.	De brandstoftank is leeg. Vul brandstof bij.
	Het brandstofffilter is verstopt. Laat het brandstofffilter vervangen.*
	Het luchtfilter is vervuild.	Reinig of vervang het luchtfilter.
De motor heeft geen vermogen.	Het luchtfilter is vervuild.	Reinig of vervang het luchtfilter.
Motor komt op toeren, stampersysteem geeft geen vermogen.	Centrifugaalkoppeling defect.	Laat de centrifugaalkoppeling vervangen.*
Terugslagstarter defect.	Startkabel klemt.	Laat de startkabel vervangen.*
	Startkabel is gebroken.
* Contact opnemen met uw Wacker Neuson-vertegenwoordiger.

12.1 Geluids- en trillingsinformatie

De aangegeven geluids- en trillingsinformatie is aan de hand van de volgende richtlijnen tijdens de voor de machine gebruikelijke bedrijfsomstandigheden/speciale testomstandigheden en onder toepassing van geharmoniseerde normen bepaald:

■ Machinerichtlijn 2006/42/EG
■ Geluidsemissierichtlijn 2000/14/EG

Tijdens het gebruik kunnen al naargelang de betreffende bedrijfsomstandigheden hiervan afwijkende waarden ontstaan.

12.1.1 Geluidsinformatie

Geluidsdrukniveau aan de plaats van de gebruiker

■ LWA werd bepaald conform EN ISO 11201 en EN 500-4.
Gegarandeerd geluidsniveau
■ LWA werd bepaald conform EN ISO 3744 en EN 500-4.

12.1.2 Trillingsinformatie hand-armtrillingen (HAV)

Gemeten totale trillingswaarde

■ ahv werd bepaald conform EN ISO 20643 en EN 500-4.

12.2 BS

Omschrijving Eenheid BS30
Artikelnummer 5000005216
Slagfrequentie 1/min		810
Krachtoverbrenging Centrifugaalkoppeling
Lengte mm 620
Breedte mm		363
Hoogte mm 980
Lengte (stamperschoen)	mm	296
Breedte (stamperschoen)	mm 150
Voorloop	m/min	19
Gewicht	kg	30,0
Nettovermogen	kW	1,5
Nominaal toerental	1/min	4.400
Norm		ISO 3046-1
Speciaal smeermiddel		S3 V220C 2
Opslagtemperatuur	°C	-30 – +50
Bedrijfstemperatuur	°C	-10 – +40
Geluidsdrukniveau dB(A)	dB(A)	98
Geluidsniveau LWA gemeten gegarandeerd	dB(A) dB(A)	105 108
Totale trillingswaarde ahv	m/s2	12,0
Meetonzekerheid van de totale trillingswaarde ahv	m/s2	3,0

12.3 Verbrandingsmotor

Omschrijving
Fabrikant Wacker Neuson
Motortype WM80
Verbrandingstype tweetakt
Koeling Luchtkoeling
Cilinders 1
Cilinderinhoud cm	3	80
Brandstoftype Olie/alkylaatbrandstofmengsel
Brandstofverbruik l/h 0,9
Mengselvoorbereiding Carburateur
Brandstofmengverhouding 100:1 / 50:1
Tankinhoud	l	2,2
Oliespecificaties		ISO-L EG C, ISO-L EG D, JASO FC, JASO FD
Nettovermogen	kW	1,5
Nominaal toerental	1/min	4.400
Norm		ISO 3046-1
Leeglooptoerental	1/min	2.000
Type bougie		RL86C
Elektrodeafstand	mm	0,5 - 0,8
Startertype		Terugslagstarter
Emissiecertificering		EU Stage V, US Phase 3, China Stage2

EG-Verklaring van Overeenstemming

Fabrikant

Wacker Neuson Produktion GmbH & Co. KG, Wackerstraße 6, D-85084 Reichertshofen Het opstellen van deze conformiteitsverklaring valt volledig onder de verantwoordelijkheid van de fabrikant.

Product	BS30
Productsoort	Trilstamper
Productfunctie	Verdichten van de bodem
Materiaalnummer	5000005216
Geïnstalleerd nominaal vermogen	1,5 kW
Gemeten geluidsniveau	105 dB(A)
Gegarandeerd geluidsniveau	108 dB(A)

Procedure voor beoordeling van conformiteit

2000/14/EG, Bijlage VIII

Aangemelde instantie

TÜV Rheinland LGA Products GmbH, Tillystr. 2, D-90431 Nürnberg (NB 0197)

Richtlijnen en normen

Hiermee verklaren wij dat dit product voldoet aan de desbetreffende bepalingen en voorschriften van de volgende richtlijnen en normen:

2006/42/EG, 2000/14/EG, 2014/30/EU, EN 500-1:2006 + A1:2009, EN 500-4:2011, EN ISO 13766-1:2018, EN ISO 13766-2:2018

Verantwoordelijke persoon voor technische documenten
