Type product	LCD-monitor
Merk	IIYAMA
Model	ProLite B2483HSU-B1DP
Schermdiagonaal	24 inch (61 cm)
Paneeltechnologie	TN
Maximale resolutie	1920 x 1080 (Full HD)
Helderheid	250 cd/m² (standaard)
Contrastverhouding	1000:1 (standaard), Advanced Contrast beschikbaar
Reactietijd	5 ms (standaard), 2 ms (grijs-naar-grijs)
Kijkhoek	85° links/rechts, 80° boven/onder (standaard)
Aantal kleuren	Ongeveer 16,7 miljoen
Aansluitingen	VGA (D-sub), DVI-D, DisplayPort, USB 2.0 (1 upstream, 2 downstream), audio-ingang (3,5 mm)
Luidsprekers	2 x 1 W stereo
Stroomvoorziening	100-240 V AC, 50/60 Hz, 1,5 A
Energieverbruik	23 W (standaard), < 0,5 W (energiebesparing)
Energie-efficiëntieklasse	A

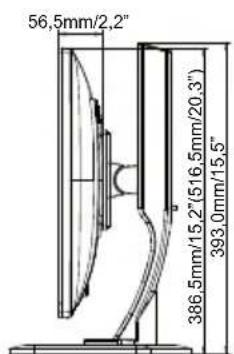

Afmetingen (B x H x D)	565,5 x 386,5-516,5 x 230 mm (incl. voet)
Gewicht	5,2 kg (incl. voet)
Verstelbaarheid hoogte	0 tot 130 mm
Draaibaar (Pivot)	Ja, 90°
Kantelhoek	22° omhoog, 5° omlaag
Swivel (draaien)	45° links/rechts
VESA-montage	100 x 100 mm
Reiniging	Zachte droge doek; geen oplosmiddelen zoals wasbenzine of schurende middelen
Veiligheidsslot	Ja, opening voor Kensington-slot
Garantie	Raadpleeg dealer of iiyama-servicecentrum

Veelgestelde vragen - ProLite B2483HSU-B1DP IIYAMA

Hoe sluit ik de monitor aan op mijn computer?

Zet zowel computer als monitor uit. Sluit de signaalkabel (VGA, DVI-D of DisplayPort) aan. Gebruik de audiokabel voor geluid. Sluit de stroomkabel aan en zet de monitor aan.

Wat moet ik doen als het scherm geen beeld geeft?

Controleer of het netsnoer is aangesloten en de aan/uit-knop op ON staat. Als de power-indicator oranje is, raak dan het toetsenbord of de muis aan om de energiebesparingsmodus te verlaten. Controleer de signaalkabel en of de computer aan staat.

Hoe pas ik de beeldscherminstellingen aan?

Druk op de MENU-knop om het OSD-menu te openen. Gebruik de pijltjestoetsen om door menu's te navigeren en de ENTER-knop om te selecteren. Pas zaken als helderheid, contrast, kleur en positie aan. Druk op EXIT om op te slaan.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100 x 100 mm). Gebruik een muurbeugel en M4-schroeven met een maximale lengte van 7 mm. Zorg dat de muur het gewicht kan dragen.

Hoe reinig ik de monitor?

Schakel de monitor uit en haal de stekker eruit. Gebruik een zachte, droge doek. Gebruik geen oplosmiddelen zoals benzine, verdunner of schurende middelen. Voor hardnekkige vlekken een licht vochtige doek met mild reinigingsmiddel.

Wat is de Blue Light Reducer en hoe gebruik ik het?

De Blue Light Reducer vermindert blauw licht om vermoeide ogen te voorkomen. Houd de EXIT-knop 1-2 seconden ingedrukt om door de modi (Uit, Modus1, Modus2, Modus3) te schakelen.

Hoe stel ik de hoogte en draaihoek in?

Voor ProLite B2483HSU: stel de monitor in op maximale hoogte en draai het paneel 90° voor portretmodus. Kantel 22° omhoog/5° omlaag, draai 45° links/rechts. Let op dat uw vingers niet bekneld raken.

Wat betekent de oranje power-indicator?

De oranje indicatie betekent dat de monitor in energiebesparingsmodus (DPMS) staat. Raak het toetsenbord of de muis aan om de monitor te activeren. Het stroomverbruik is dan minder dan 0,5 W.

Heeft de monitor ingebouwde luidsprekers?

Ja, de monitor heeft twee stereo luidsprekers van 1 W elk. Sluit de audiokabel aan op de computer en gebruik de volumeknoppen of het OSD-menu om het volume aan te passen.

Wat moet ik doen als het beeld wazig is of trilt?

Voer een automatische installatie uit door op de AUTO-knop te drukken. Als dat niet helpt, pas dan handmatig de Pixel Clock en Phase aan in het OSD-menu onder 'Plaatsbepaling'.

GEBRUIKSAANWIJZING ProLite B2483HSU-B1DP IIYAMA

Dank u dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor instaleert en inschakelt. Bewaar deze handleiding goed om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2004/108/EG "EMC-richtlijn", 2006/95/EG "Richtlijn ten aanzien van laagspanning", 2009/125/EG "ErP-richtlijn" en 2011/65/EU "RoHS-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN....1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE....3

REINIGING....3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN 4

DE INHOUD VAN HET PAKKET CONTROLEREN....4

VESA MUURBEUGEL 5

INSTALLEREN EN VERWIJDEREN VAN DE VOET :

ProLite B2483HSU 6

INSTALLEREN EN VERWIJDEREN VAN DE VOET :

ProLite E2483HSU 7

BESTURINGSELEMENTEN EN AANSLUITINGEN :

ProLite B2483HSU 8

BESTURINGSELEMENTEN EN AANSLUITINGEN :

ProLite E2483HSU 9

DE MONITOR AANSLUITEN : ProLite B2483HSU ......10

DE MONITOR AANSLUITEN : ProLite E2483HSU 11

INSTELLING VAN DE COMPUTER 12

DE KIJKHOEK AANPASSEN : ProLite E2483HSU ......12

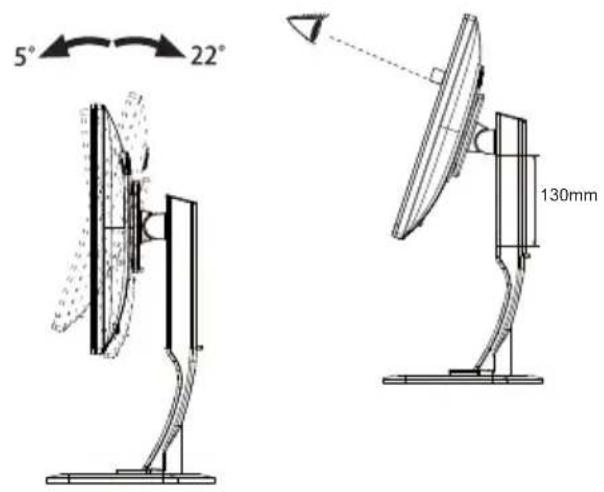

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK :

ProLite B2483HSU 13

HET PANEEL DRAAIEN: ProLite B2483HSU 13

DE MONITOR GEBRUIKEN 14

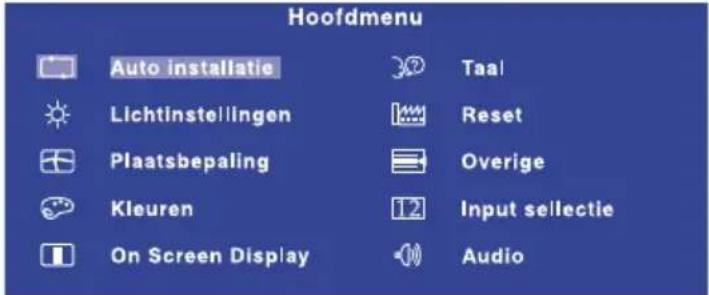

INHOUD VAN HET AANPASSINGSMENU ....15

SCHERMAANPASSINGEN....21

ENERGIEBEHEER 24

PROBLEMEN OPLOSSEN 25

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

OPMERKING AANGAANDE 24/7-GEBRUIK

Dit product is niet specifiek ontworpen voor 24/7-gebruik onder alle denkbare omstandigheden.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

OPMERKING

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1000:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 250cd/m² (Standaard)
◆ Snelle reactietijd van 5ms (Standaard)
Blue Light Reducer
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 1W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows ® Vista/7/8
◆ Energiebeheer (voldoet aan ENERGY STAR® en VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel ^*1

■ DVI-D kabel

■ DisplayPort kabel

USB-kabel

■ Audiokabel

■ Monitorvoet-Basis

■ Monitorvoet ^*2

■ Schroef om de Monitorvoet-Basis te bevestigen (3 stuks) ^*3

■ Veiligheidsinstructies

■ Snel-start-handleiding

LET OP

*1 De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

^*2 Bijgeleverd voor ProLite E2483HSU.

*3 Bijgeleverd voor ProLite B2483HSU.

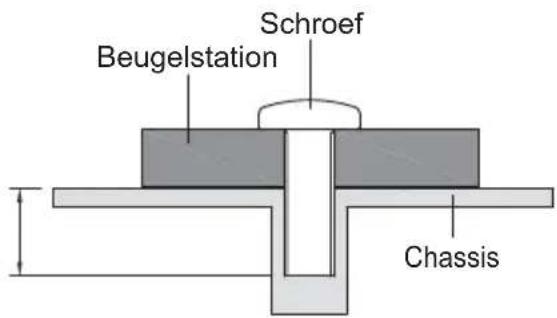

VESA MUURBEUGEL

WAAR- SCHUWING

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 7mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

■ Controleer altijd of de muurwand qua stevigheid geschikt is om het geheel aan te bevestigen.

INSTALLEREN EN VERWIJDEREN VAN DE VOET : ProLite B2483HSU

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.

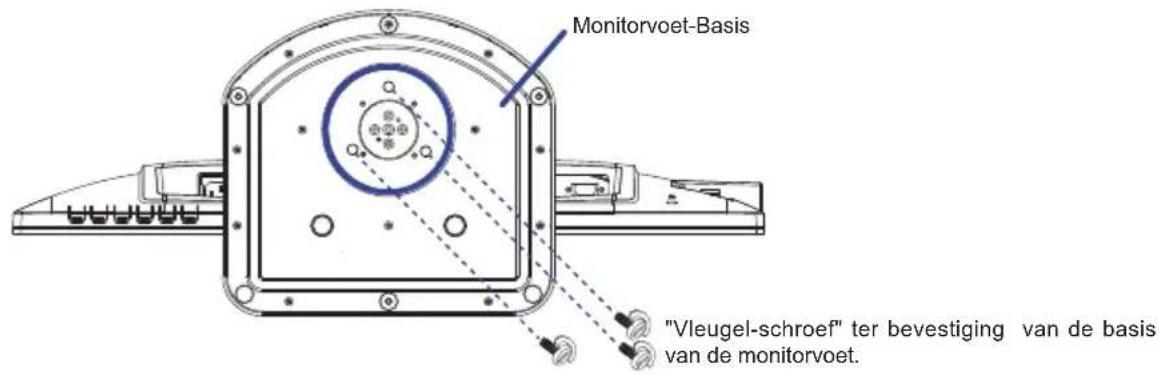

② Installeer de monitorvoet-basis aan de monitor.
③ Gebruik de meegeleverde "vleugel-schroef" ter bevestiging van de basis van de monitorvoet aan de zuil van de monitorvoet.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de "vleugel-schroef" om de basis van de monitorvoet los te maken van de zuil van de monitorvoet.

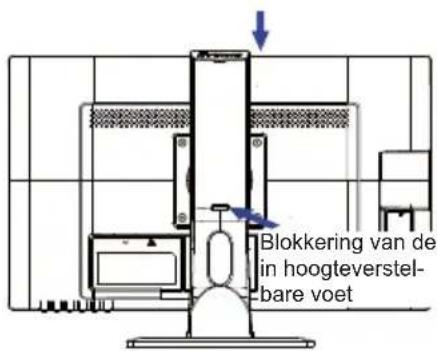

Gelieve de monitor rechtop te zetten. Druk vervolgens de blokkering die zich aan de achterkant van de voetzuil bevindt in, terwijl u de monitor aan de bovenkant naar beneden duwt. Houd rekening met de vering: het scherm kan gemakkelijk loskomen.

INSTALLEREN EN VERWIJDEREN VAN DE VOET : ProLite E2483HSU

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Houd de monitor vast en duw de monitorvoet totdat deze vastklikt.
③ Houd de monitor vast en duw de monitorvoet-basis totdat deze vastklikt.

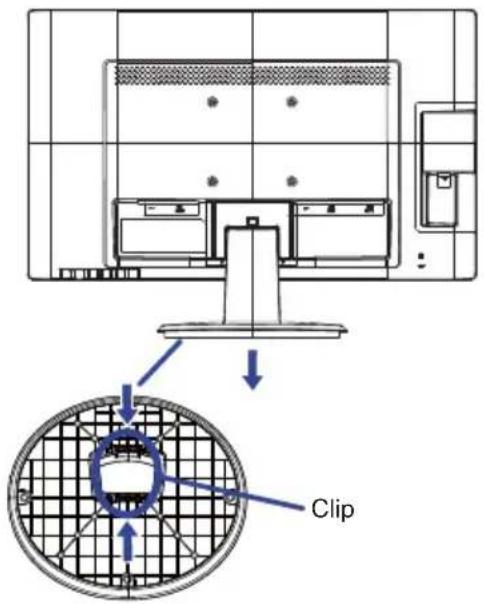

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Duw met uw vingers tegen de bevestigings-clips en hou deze onder spanning terwijl u aan de basis van de monitorvoet trekt.
③ Druk de stopper in die aan de bovenkant van de monitorvoet zit en verwijder de voet van de monitor.

BESTURINGSELEMENTEN EN AANSLUITINGEN : ProLite B2483HSU

① Aan / uit indicator

OPMERKING

Oranje:

Blauw:

Normaal

gebruik

② Aan/uit knop (⏻)
③ Menu / Selectietoets (MENU)
④ Omhoog / Volume toets (▶)
⑤ Omlaag / ECO Mode toets (◀)
⑥ Sluitentoets (EXIT)
⑦ Auto-toets (AUTO)
⑧ Luidsprekers
⑨ USB-DOWN aansluiting (○)
⑩ USB-DOWN aansluiting (○)
⑪ USB-UP aansluiting (→)
⑫ VGA(D-sub) mini 15pin aansluiting (D-SUB)
⑬ DVI-D 24pin aansluiting (DVI-D)
⑭ DisplayPort-aansluiting (DP)
⑮ Bevestiging voor veiligheidsslot

OPMERKING

U kunt een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑯ Kabel-doorvoer openiingen
⑰ Audio-aansluiting (LINE IN)
⑱ Stroomaansluiting (∼)

BESTURINGSELEMENTEN EN AANSLUITINGEN : ProLite E2483HSU

① Aan / uit indicator

OPMERKING

Oranje:

Blauw:

Energiebeheer

Normaal

gebruik

② Aan/uit knop (⏻)
③ Menu / Selectietoets (MENU)
④ Omhoog / Volume toets (▶)
⑤ Omlaag / ECO Mode toets (◀)
⑥ Sluitentoets (EXIT)
⑦ Auto-toets (AUTO)
⑧ Luidsprekers
⑨ USB-DOWN aansluiting (✗)
⑩ USB-DOWN aansluiting (○)
⑪ USB-UP aansluiting (→)
⑫ VGA(D-sub) mini 15pin aansluiting (D-SUB)
⑬ DVI-D 24pin aansluiting (DVI-D)
⑭ DisplayPort-aansluiting (DP)
⑮ Bevestiging voor veiligheidsslot

OPMERKING

U kunt een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑰ Audio-aansluiting (LINE IN)
⑱ Stroomaansluiting (∼)

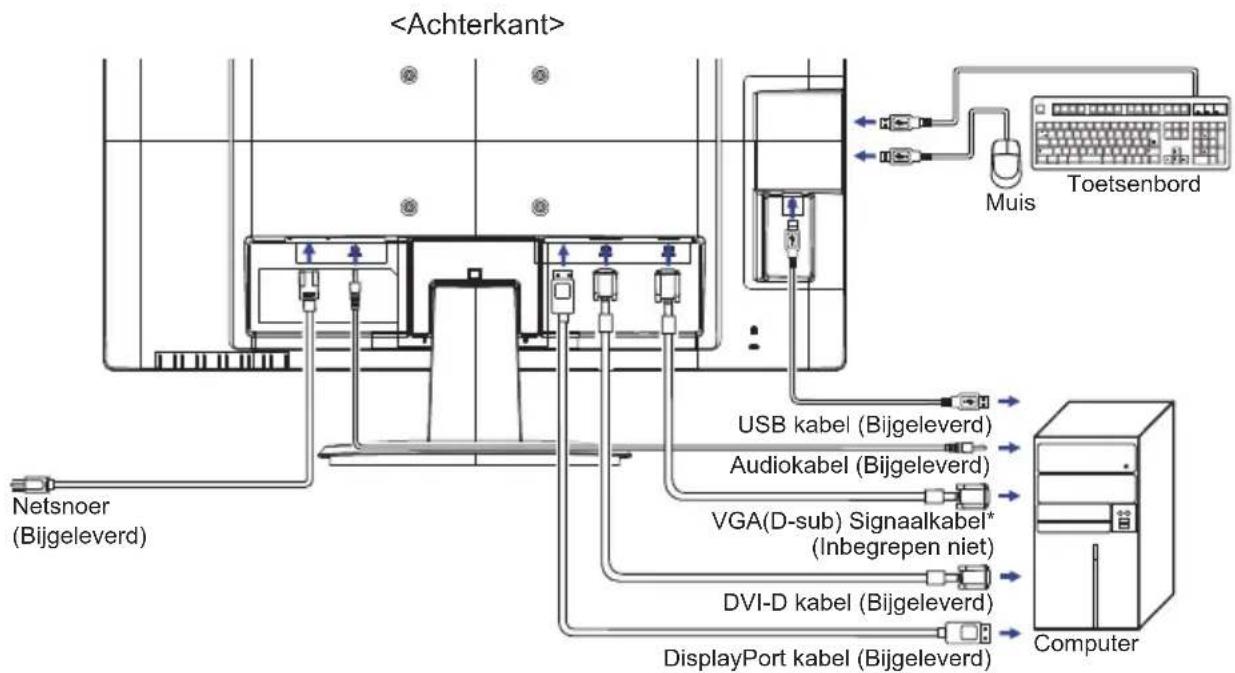

DE MONITOR AANSLUITEN : ProLite B2483HSU

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

* VGA (D-Sub) kabel wordt niet bij de monitor geleverd. U dient een speciaal VGA (D-Sub) kabel voor dit model te gebruiken. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA-ingang wenst aan te sluiten.

[Verzamel kabels]

① Zet de kabels door de kabelgat.
② Verzamel kabels bij de rug van de Monitorvoet.

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

* VGA (D-Sub) kabel wordt niet bij de monitor geleverd. U dient een speciaal VGA (D-Sub) kabel voor dit model te gebruiken. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA-ingang wenst aan te sluiten.

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 30: ONERSTEUNDE TIMING.

DE KIJKHOEK AANPASSEN : ProLite E2483HSU

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.
■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.
■ U kunt de monitor maximaal 22° naar boven en 5° naar beneden worden gedraaid.
■ Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het lcd-scherm niet aan als u de hoek verandert. U kunt dan het lcd-scherm beschadigen en het kan zelfs breken.
■ Let goed op dat uw vingers niet klem raken als u de hoek verandert.

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK : ProLite B2483HSU

■ Voor optimale kijk omstandigheden is het belangrijk om recht tegenover het scherm plaats te nemen en vervolgens de hoogte en hoek van het scherm naar persoonlijke voorkeur aft e stellen.
■ Houd het paneel zo dat de monitor niet kantelt als u de hoogte of de hoek van de monitor aanpast.
■ De monitor kan maximaal 130mm de hoogte, 45 graden naar links en rechts, 22 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen.

① Stel de monitor op de maximumhoogte in.
② Draai het paneel 90 graden.

Portret: Naar rechts draaien.

Landschap: Naar links draaien.

OPMERKING

■ Wanneer u probeert het paneel te draaien zonder dat het volledig is uitgeklapt, kan de standaard beschadigd raken.
■ Bij het roteren van het scherm naar de portret stand moet de video kaart het beeld kunnen roteren.

③ Wijzig de hoek van de monitor naar wens.

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 30 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 21 voor SCHERMAANPASSINGEN.

① Druk op de ENTER-knop om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ◀/▶ toetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de ENTER-toets. Gebruik vervolgens de ◀ / ▶toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de ENTER-toets. Gebruik de ◀/ ▶toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de EXIT-toets om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Plaatsbepaling en druk vervolgens op de ENTER-toets. Selecteer vervolgens (Vert. positie) met de / toetsen. Een aanpassingspagina verschijnt nadat u op de ENTER-toets drukt.

Gebruik vervolgens de ◀ / ▶toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de EXIT-knop, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD tijd is verstreken. U kunt ook op de EXIT-knop drukken om de OSD snel uit te schakelen.
■Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor Hor. / Vert. positie, Pixel Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

Auto installatie Alleen analoge ingangAuto Adjust
Aanpassingsitem Probleem	/ Optie In te drukken knoppen
Auto installatie *Auto AdjustDirect	Hor. / Vert. Positie, Pixel Clock en Phase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 21 voor SCHERMAANPASSINGEN.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Auto installatie : Druk op de Auto-knop als het menu niet is weergegeven.

[Lichtinstellingen *1,2Luminance]
Aanpassingsitem Probleem		/ Optie	In te drukken knoppen
	Helderheid *3Brightness	Te donkerTe licht
	ContrastContrast	Te vaagTe intens

*1 Lichtinstellingen kan niet worden aangepast indien de Verh. Contrast is ingeschakeld.
*2 Lichtinstellingen kan niet worden aangepast indien de i-Style Color is ingeschakeld.
*³ Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.

Plaatsbepaling Geometry Alleen analoge ingang
Aanpassingsitem Probleem	Optie In te drukken knoppen
Hor. PositieH. Position	Te veel naar linksTe veel naar rechts
Vert. PositieV. Position	Te laagTe hoog
Pixel ClockPixel Clock	Te smalTe breed
PhasePhase	Om knipperende tekst of regels te corrigeren

Kleuren*Color
Aanpassingsitem Probleem	/ Optie In te drukken knoppen
9300K		Blauwachtig wit
7500K		Geelachtig weet
6500K		Roodachtig wit
Voorkeursinstel.User Preset		Rood RedTe weinigTe veel
		Groen Green
		Blauw Blue

* Kleuren kan niet worden aangepast indien de i-Style Color of Blue Light Reducer is ingeschakeld.

On Screen DisplayOSD
Aanpassingsitem Probleem	Optie In te drukken knoppen
Hor. PositieH.Position	OSD staat te veel linksOSD staat te veel rechts
Vert. PositieV.Position	OSD staat te laagOSD staat te hoog
OSD tijdOSD Time	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 30 seconden.

TaalLanguage
Aanpassingsitem Probleem / Optie In te drukken knoppen
TaalLanguage		English	Engels		Nederlands
		Français	Frans		日本語
		Deutsch	Duits		简体中文
		Italiano	Italiaans		Русский
		Polski	Pools		Česky Tsjechisch
		Español	Spaans

ResetRecall
Aanpassingsitem Problem	m / Optie	In te drukken knoppen
Totale resetRecall All		Standaardwaarden worden hersteld.Ja Yes
	Nee No Terug naar menu.
Overige Miscellaneous
Aanpassingsitem Probleem / Optie In te drukken knoppen
ScherpteSharpness	1 2 3 4 5 U kunt de beeldkwaliteit veranderen van 1 tot 5 (scherp tot zacht).Druk op de ▶ -toets om de beeldkwaliteit oplopend te veranderen. Druk op de ◀ toets om de beeldkwaliteit afl opend te veranderen.
DDC/ClDDC/CI		DDC/CI is ingeschakeld.AAN On
	UIT Off DDC/CI is uitgeschakeld.
OPMERKING DDC/CI Aan en Uit worden als volgt geschakeld met de ▶ -knop.→ AAN On → UIT Off —
i+ Display infoDisplay Information	Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.OverigeDisplay info1920x1080 @ 60 HzOPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.
ACR Verh. Contrast*Adv. Contrast		Verhoogde contrast ratioAAN On
	UIT Off Standaard contrast ratio
Display ModeDisplay Mode	Volleding Full	Volledig beeld weergave
	Bldver Aspect	Expansie van beeld met behoud van aspect ratio
OD Over Drive*Over Drive	UIT / 1 / 2 / 3Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.
Openings logoOpening Logo	AAN On	het iiyama-logo wordt getoond als de monitor wordt aangezet.
	UIT Off	het iiyama-logo wordt niet getoond als de monitor wordt aangezet.

* Verh. Contrast en Over Drive kunnen niet worden aangepast indien de i-Style Color is ingeschakeld.

Input SelectieInput Select
Aanpassingsitem Probleem / Optie In te drukken knoppen
Input selectieInput SelectDirect	AUTO*1	D-sub	Selecteer de analoge ingang.
		DVI	Selecteer de digitale (DVI) ingang.
		DP Selecteer de digitale (DP) ingang.
	Manual*2	D-sub	Selecteer de analoge ingang.
		DVI	Selecteer de digitale (DVI) ingang.
		DP Selecteer de digitale (DP) ingang.
OPMERKING *1 Wordt automatisch geselecteerd wanneer de geselecteerde signaalbron niet beschikbaar is.*2 De bron van de input wordt bevestigd, niet automatisch wanneer D-sub, DVI en DP geselecteerd die worden geselecteerd.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Input selectie : Het aandringen en het houden van de AUTOknoop 2-3 seconden als het menu niet is weergegeven.

AudioAudio
Aanpassingsitem Probleem		/ Optie	In te drukken knoppen
VolumeVolume	Direct	Te zachtTe hard
Geluid uitMute		AAN On	Schakelt het geluid tijdelijk uit.
		UIT Off	Herstelt het geluidsniveau naar het vorige niveau.
OPMERKING	Dempen Aan en Uit worden als volgt geschakeld met de►-knop.→AAN →UITOn Off
DP Audio*DP Audio		Line-In	Selecteer de Line-In input.
			Selecteer de DP input.DP

* Alleen beschikbaar bij gebruik van DP.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Volume : Druk op de► -knop als het menu niet is weergegeven.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- ECO Mode: Druk op de ◀ -knop als het menu niet is weergegeven.

AAN : Helderheid van achtergrondverlichting wordt verminderd.

UIT : Normaal

- i-Style Color * : Druk op de EXIT-knop als het menu niet is weergegeven.

UIT : Valt terug naar de vooraf ingestelde kleur-instelling.

Standaard : Voor algemene vensteromgeving en standaardinstelling van de monitor.

Spel : Voor een PC spelomgeving.

Film : Voor een fi lm- en video-omgeving.

Landschap : Voor het weergeven van beelden van landschappen.

Tekst : Voor bewerken van tekst en weergeven in een woordbewerkende omgeving.

* i-Style Color kunnen niet worden aangepast indien de Blue Light Reducer is ingeschakeld.

- Blue Light Reducer * : Het aandringen en het houden van de EXITknoop 1-2 seconden als het menu niet is weergegeven.

Uit : Normaal

Modus1 : Blue Light is gereduceerd.

Modus2 : Blue Light is meer gereduceerd dan Modus1.

Modus3 : Blue Light is meer gereduceerd dan Modus2.

* Blue Light Reducer kunnen niet worden aangepast indien de i-Style Color is ingeschakeld.

■ Vergrendelings modus

1. De OSD-vergrendeling activeren door monitor-knoppen ENTER ongeveer 10 seconden lang in te drukken. Als men hierna de monitor-knoppen gebruikt, dan zal de tekst "OSD Locked" verschijnen.

2. De OSD wordt weer ontgrendeld door monitor-knoppen ENTER ongeveer 10 seconden lang in te drukken.

1. U kunt de Power aan/uit-vergrendeling activeren door de monitor-knoppen ▶ ongeveer 10 seconden lang in te drukken. Hierdoor kan de monitor niet uitgeschakeld worden. Indien de Power-knop ingedrukt wordt, verschijnt de tekst "Power Button Locked"

2. De Power aan/uit-vergrendeling vervalt weer indien nogmaals de monitor-knoppen ◀ ongeveer 10 seconden lang worden ingedrukt.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Positie, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto installatie uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto installatie het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd.

[Aanpassingspatroon]

③ Druk op de Knop AUTO. (Auto Adjust)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto installatie.

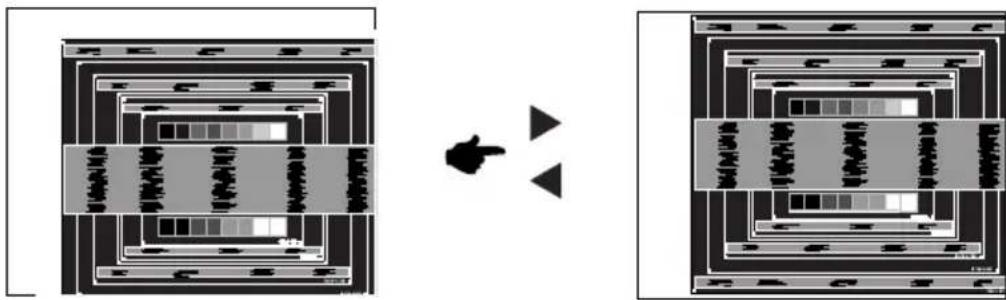

⑤ Pas de Vert. positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

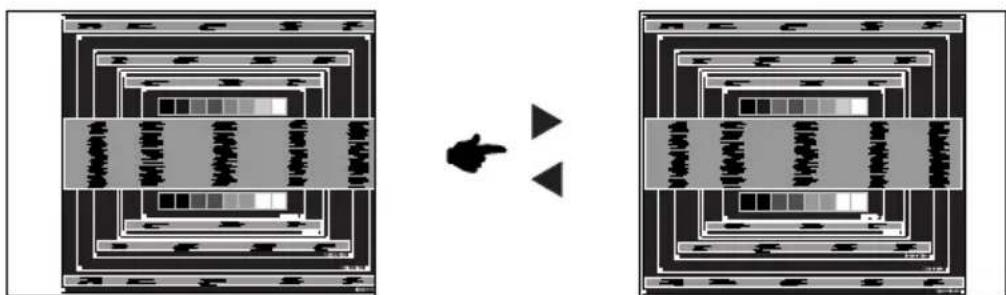

⑥ 1) Pas de Hor. positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, Hor. positie en Vert. positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de clock wellicht niet correct is aangepast.
■ Pas de Hor. positie aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

1Geen beeld.(Power-indicator licht niet op.)	□Is het netsnoer goed aangesloten?□Staat de Power-schakelaar op ON?□Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
(Power-indicator is blauw.)	□Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.□Verhoog het Contrast en/of de Helderheid.□Is de computer ingeschakeld?□Is de signaalkabel goed aangesloten?□Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicator is oranje.)	□Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.□Is de computer ingeschakeld?□Is de signaalkabel goed aangesloten?□Valt de signaaltiming van de computer binnen de specificatie van de monitor?
2Het scherm is niet gesynchroniseerd.	□Is de signaalkabel goed aangesloten?□Valt de signaaltiming van de computer binnen de specificatie van de monitor?□Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
3De schermpositie bevindt zich niet in het midden.	□Valt de signaaltiming van de computer binnen de specificatie van de monitor?
4Het scherm is te helder of te donker.	□Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

Probleem Controlepunt

⑤ Het scherm trilt. □Valt het voltage binnen de specifi catie van de monitor?
□Valt de signaaltiming van de computer binnen de specificatie van de monitor?
⑥ Geen geluid. □ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□Zet het geluid harder.
□De Mute-functie is UIT.
□Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat □Het audio-uitvoerniveau van de audioapparatuur komt overeen met tehard of te zacht. despecifi caties van de monitor.

⑧ Er is een □ De audiokabel is op de juiste wijze aangesloten. vreemdgeluid te horen.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specificaties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES : ProLite B2483HSU

Afmeting Categorie 24"
Lcd-scherm	Panel-technologie	TN
	Afmeting	Diagonaal: 24" (61cm)
	Pixelafstand	0,277mm H × 0,277mm V
	Helderheid	250cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Standaard), 2ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 30,0-80,0kHz, verticaal: 55-75Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting		VGA(D-sub) mini 15 pin, DVI-D 24pin, DisplayPort
Plug & Play		VESA DDC2BTM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: DisplayPort
USB-versie USB2,0
Aantal USB-poorten Type connector		1 Upstream : B-serie2 Downstream : A-serie
Ingang audio-aansluiting ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal		1,0Vrms
Koptelefoon aansluiting		ø 3.5mm mini jack (Stereo)
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 531,4mm W × 298,9mm H / 20,9" W × 11,8" H
Stroombron		100-240VAC, 50/60Hz, 1,5A
Energieverbruik*1		23W standaard, in Energiebeheermodus: 0,5W maximum Energie-effi ciëntieklasse: A
Afmetingen / gewicht		565,5 × 386,5 - 516,5 × 230,0mm / 22,3 × 15,2 - 20,3 × 9,1" (B×H*2×D), 5,2kg / 11,46lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 5 graden, Links / Rechts: 45 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		TCO Certifi ed,CE, TÜV-GS, VCCI-B, CU, ENERGY STAR®

OPMERKING

*1 Voorwaarde: Indien er geen USB randapparatuur of audio-video apparatuur is aangesloten.
^*2 Monitorhoogte, exclusief voet.

Afmeting Categorie 24"
Lcd-scherm	Panel-technologie	TN
	Afmeting	Diagonaal: 24" (61cm)
	Pixelafstand	0,277mm H × 0,277mm V
	Helderheid	250cd/m^2 (Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Standaard), 2ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 30,0-80,0kHz, verticaal: 55-75Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting		VGA(D-sub) mini 15 pin, DVI-D 24pin, DisplayPort
Plug & Play		VESA DDC2BTM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, PositiefDigital: DVI (Digital Visual Interface standaard Rev. 1,0) compatibleDigital: DisplayPort
USB-versie USB2,0
Aantal USB-poortenType connector		1 Upstream : B-serie2 Downstream : A-serie
Ingang audio-aansluiting ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal		1,0Vrms
Koptelefoon aansluiting		ø 3.5mm mini jack (Stereo)
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 531,4mm W × 298,9mm H / 20,9" W × 11,8" H
Stroombron		100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		23W standaard, in Energiebeheermodus: 0,5W maximumEnergie-effi ciëntieklasse: A
Afmetingen / gewicht 565,5 × 4		12,0 × 203,0mm / 22,3 × 16,2 × 8,0" (B×H×D),3,5kg / 7,71lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		TCO Certifi ed,CE, TÜV-GS, VCCI-B, CU, ENERGY STAR®

OPMERKING

* Voorwaarde: Indien er geen USB randapparatuur of audio-video apparatuur is aangesloten.

AFMETINGEN : ProLite B2483HSU
