Type product	LCD-monitor met touchscreen
Schermdiagonaal	21,5 inch (54,6 cm)
Resolutie	1920 x 1080 (Full HD)
Paneeltechnologie	IPS
Helderheid	250 cd/m² (standaard)
Contrastverhouding	1000:1 (standaard), Verhoogd contrast beschikbaar
Kijkhoek	89° links/rechts, 89° boven/onder (standaard)
Reactietijd	7 ms (Grijs naar Grijs)
Aantal kleuren	16,7 miljoen
Luidsprekers	2 x 2W stereo
Aansluitingen	VGA (D-sub), HDMI, DisplayPort, USB, audio-ingang (3,5 mm jack)
Stroomverbruik	Normaal 18,1 W, Energiebeheer < 0,5 W

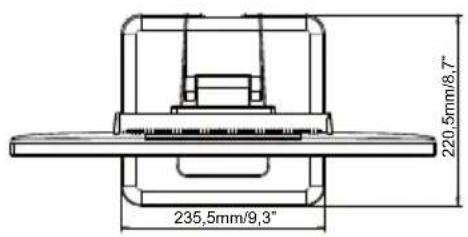

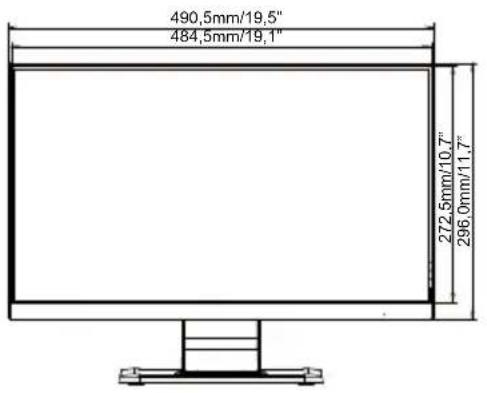

Afmetingen (BxHxD)	490,5 x 370,5 x 220,5 mm
Gewicht	2,16 kg
Kantelhoek	Omhoog 73°, omlaag 3°
Touchscreentechnologie	Projected capacitive, USB-communicatie
Stroomvoorziening	100-240 VAC, 50/60 Hz, 0,7A
Certificeringen	CE, TÜV-Bauart, cULus, CU
Energiebeheer	VESA DPMS
Montage	VESA 100 x 100 mm
Plug & Play	VESA DDC2B

Veelgestelde vragen - ProLite T2252MSC-B1 IIYAMA

Hoe los ik het probleem op dat het scherm geen beeld geeft?

Controleer of het netsnoer goed is aangesloten, de power-schakelaar aan staat, en of er spanning op het stopcontact staat. Als de power-indicator blauw is, verhoog dan het contrast en/of de helderheid, en controleer of de computer aan is en de signaalkabel correct is aangesloten. Zorg dat de signaaltiming binnen de specificaties valt. Als de monitor in energiebeheer-modus staat, raak dan het toetsenbord of de muis aan.

Wat moet ik doen als het scherm niet gesynchroniseerd is?

Controleer of de signaalkabel goed is aangesloten en of de signaaltiming van de computer binnen de specificaties van de monitor valt (zie ondersteunde timing in de handleiding). Zorg ook dat het video-uitgangsniveau van de computer correct is.

Hoe pas ik de schermpositie aan?

Gebruik het OSD-menu: druk op de menuknop, ga naar 'Handmatige Beeldinstelling' en selecteer 'H/V-Positie'. Gebruik de ▲/▼ toetsen om de horizontale en verticale positie aan te passen. U kunt ook de Auto Image Adjust functie gebruiken door de ▼ knop 2 seconden ingedrukt te houden.

Het scherm is te helder of te donker, wat nu?

Pas de helderheid aan via het OSD-menu onder 'Beeldinstellingen'. Ga naar 'Helderheid' en gebruik de ▲/▼ toetsen om de waarde te wijzigen. Ook het contrast kan worden aangepast. Let op: bij ingeschakelde i-Style Color of Verhoogd contrast kunnen deze opties uitgeschakeld zijn.

Geen geluid uit de luidsprekers, hoe los ik dit op?

Zorg dat de audio-apparatuur (bijv. computer) aan staat en de audiokabel correct is aangesloten op de audio-ingang van de monitor. Verhoog het volume via het OSD-menu onder 'Audio aanpassen'. Controleer of de Mute-functie uit staat. Het audio-uitvoerniveau moet compatibel zijn met de specificaties.

Hoe gebruik ik de Auto Image Adjust functie?

Auto Image Adjust past automatisch de horizontale/verticale positie, klok en fase aan. Houd de ▼ knop ongeveer 2 seconden ingedrukt terwijl het OSD-menu niet wordt weergegeven. Voer deze aanpassing uit na het aansluiten van een nieuwe computer of na het wijzigen van de resolutie.

Wat is de Blue Light Reducer en hoe schakel ik deze in?

De Blue Light Reducer vermindert blauw licht om vermoeide ogen te voorkomen. U kunt deze inschakelen via het OSD-menu onder 'Handmatige Beeldinstelling' of door de ② knop 2 seconden ingedrukt te houden. Er zijn drie modi: 1, 2 en 3, waarbij hogere modi meer blauw licht reduceren.

Hoe stel ik het contrast of de helderheid in?

Druk op de menuknop, ga naar 'Beeldinstellingen'. Selecteer 'Contrast' of 'Helderheid' en gebruik de ▲/▼ toetsen om de waarde aan te passen. Deze instellingen zijn niet beschikbaar wanneer i-Style Color of Verhoogd contrast is ingeschakeld.

Wat betekent de oranje power-indicator?

Een oranje power-indicator geeft aan dat de monitor in de energiebeheer-modus staat (VESA DPMS). Dit gebeurt wanneer de computer geen H-sync/V-sync-signalen uitzendt. Het stroomverbruik wordt beperkt tot minder dan 0,5W. Raak het toetsenbord of de muis aan om de monitor te activeren.

Hoe reinig ik het LCD-scherm correct?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het scherm voorzichtig schoon te vegen. Gebruik geen tissuepapier of agressieve oplosmiddelen zoals verdunder, benzine of schurende middelen. Voor vlekken op de behuizing kunt u een mild reinigingsmiddel op een vochtige doek gebruiken.

GEBRUIKSAANWIJZING ProLite T2252MSC-B1 IIYAMA

Dank u dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor instaleert en inschakelt. Bewaar deze handleiding goed om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2014/30/EU “EMC-richtlijn”, 2014/35/EU “Richtlijn ten aanzien van laagspanning”, 2009/125/EG “ErP-richtlijn” en 2011/65/EU “RoHS-richtlijn”.

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

Modelnr.: PL2252M

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

■ Wij behouden ons het recht voor om specifi caties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN ....1

VOORZORGSMAATREGELEN ....1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE 3

REINIGING 3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN 4

DE INHOUD VAN HET PAKKET CONTROLEREN....4

INSTALLEREN EN VERWIJDEREN VAN DE VOET ....5

BESTURINGSELEMENTEN EN AANSLUITINGEN ....6

DE MONITOR AANSLUITEN ....7

INSTELLING VAN DE COMPUTER 8

DE KIJKHOEK AANPASSEN 8

DE MONITOR GEBRUIKEN 9

INHOUD VAN HET AANPASSINGSMENU ....10

SCHERMAANPASSINGEN 17

ENERGIEBEHEER 20

PROBLEMEN OPLOSSEN 21

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoff en zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffi ge of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

OPMERKING AANGAANDE 24/7-GEBRUIK

Dit product is niet specifi ek ontworpen voor 24/7-gebruik onder alle denkbare omstandigheden.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoff en in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1000:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 250cd/m² (Standaard)
Blue Light Reducer
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 2W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows ® Vista/7/8/8,1/10
◆ Energiebeheer (voldoet aan VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel*
■ HDMIkabel
■ Audiokabel
USB-kabel
■ Monitorvoet-Basis
■ Schroef om de Monitorvoet-Basis te bevestigen (4 stuks)
■ Veiligheidsinstructies
■ Snel-start-handleiding

LET OP

* De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classifi ciatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

INSTALLEREN EN VERWIJDEREN VAN DE VOET

PAS OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Installeer de monitoryoet-basis aan de monitor.
③ Gebruik de meegeleverde "vleugel-schroef" ter bevestiging van de basis van de monitorvoet aan de zuil van de monitorvoet.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de "vleugel-schroef" om de basis van de monitorvoet los te maken van de zuil van de monitorvoet.

BESTURINGSELEMENTEN EN AANSLUITINGEN

① Aan/uit knop (⏻)
② Aan/uit indicator

OPMERKING

Blauw: Normaal gebruik

Oranje: Energiebeheer

③ Signaalkeuze / Selectie-toets ( ②
④ Omhoog / Volume aanpassen-toets (▲)
⑤ Omlaag / i-Style Color-toets (▼)
⑥ Menu-toets (1)
⑦ Luidsprekers
⑧ Bevestiging voor veiligheidsslot

OPMERKING

U kunt een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder ng kan worden verwijderd.

⑨ Audio-aansluiting (AUDIO IN)
⑩ VGA(D-sub) mini 15pin aansluiting (VGA)
⑪ HDMI aansluiting (HDMI)
⑫ DisplayPort -aansluiting (DP)
⑬ USB aansluiting (USB)
⑭ Stroomaansluiting(←Wisselstroom) (AC POWER IN)

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.

② Sluit de computer aan op de monitor met de signaalkabel.

③ Sluit de computer op de monitor aan met de USB kabel.

④ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.

⑤ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.

⑥ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.

■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.

■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

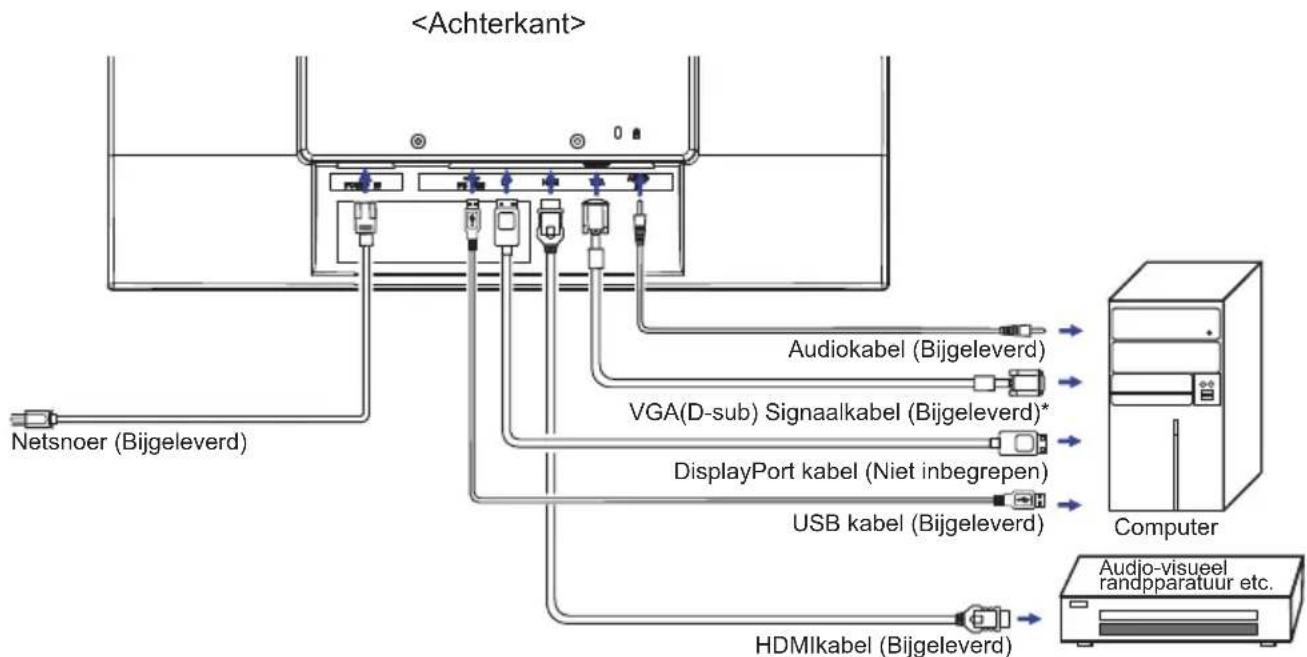

[Voorbeeld van aansluiting]

* VGA (D-Sub) kabel wordt niet bij de monitor geleverd. Wanneer u een VGA (D-Sub) kabel van slechte kwaliteit gebruikt, kunnen elektromagnetische storingen optreden. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA-ingang wenst aan te sluiten.

[Verzamel kabels]

① Verwijder het kabelklepje en trek de kabels erdoor.
② Trek de kabels door de kabelopenening aan de achterkant van de monitorvoet.
③ Plaats het kabel-klepje op zijn plek.

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 24: ONERSTEUNDE TIMING.

De OS versies die niet genoemd zijn, worden niet ondersteund.

: Ondersteund : Niet ondersteund

*1 Bewegingen kunnen worden ondersteund door toepassingsprogramma's.

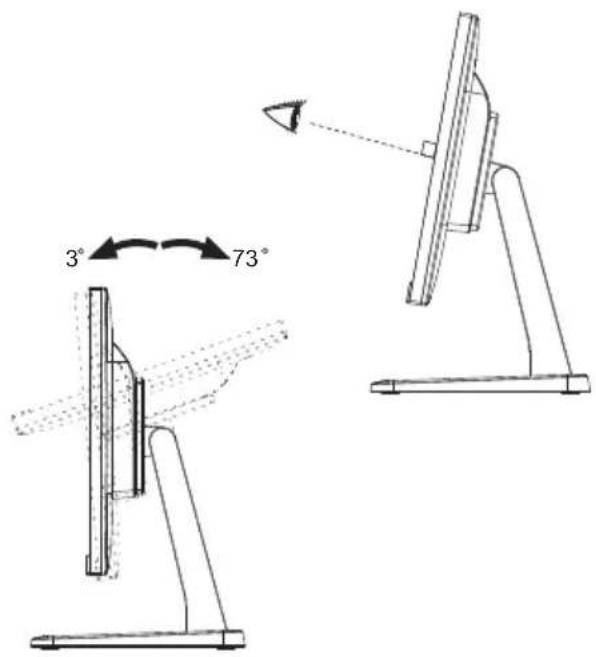

DE KIJKHOEK AANPASSEN

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.
■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.
■ U kunt de monitor maximaal 73° naar boven en 3° naar beneden worden gedraaid.
■ Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 24 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 17 voor SCHERMAANPASSINGEN.

① Druk op de Knop om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ▲ / ▼oetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop ² . Gebruik vervolgens de ▲ / ▼ toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop ②. Gebruik de ▲ voetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

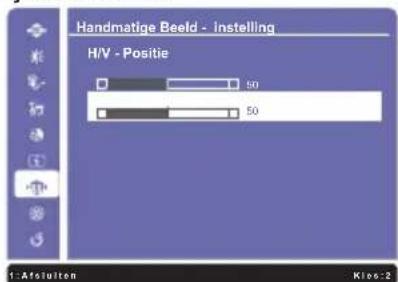

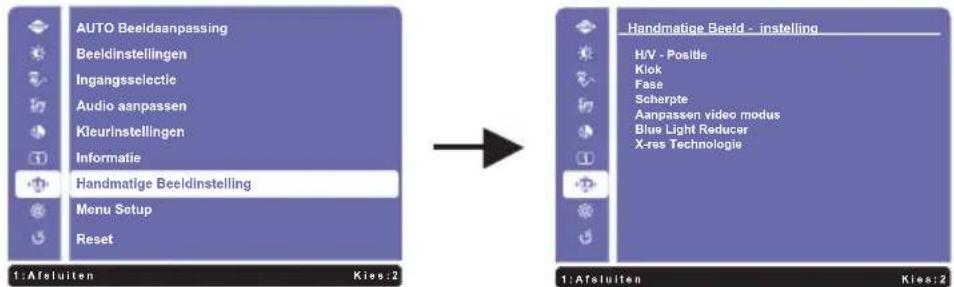

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Image Setup en druk vervolgens op de Knop ②. Selecteer vervolgens H/V - Positie met de

▲ / Voetsen.

Een aanpassingspagina verschijnt nadat u op de Knop ② drukt. Selecteer vervolgens V. Positie met de ▲ / ▼ toetsen. Druk nogmaals op de Knop ② . Gebruik vervolgens de ▲ / ▼ toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop ①, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij Time-out OSD is verstreken. Ook, kan de knop ① worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H/V - Positie, Klok en Fase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

AUTO Beeldaanpassing Auto Image Adjust AUTO Beeldaanpassing
Aanpassingsitem Probleem / Optie In te drukken knoppen
AUTO Beeldaanpassing * Auto Image Adjust Direct	H / V -positie, Klok en Fase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto Image Adjust samen met het aanpassingspatroon. Zie pagina 17 voor SCHERMAANPASSINGEN.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- AUTO Beeldaanpassing : Het aandringen en het houden van de ▼ knoop ongeveer 2 seconden als het menu niet is weergegeven.

BeeldinstellingenPicture Adjust		Beeldinstellingen
Aanpassingsitem Probleem / Optie In te drukken knoppen
Contrast *3Contrast	Te vaagTe intens
Helderheid *1,2,3Brightness	Te donkerTe licht
Verh. Contrast *2,3,4Adv. Contrast	Uit	Normaal contrast
	Aan	Vergroot contrast
ECO Modus *3ECO Mode	Uit Normaal
		Helderheid van back-light wordt verminderd.1
	2	Helderheid van back-light wordt meer verminderd dan 1.
	3	Helderheid van back-light wordt meer verminderd dan 2.
OverdriveOverdrive	Uit / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.

*1 Pas de Brightness als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is. Kan niet worden geselecteerd wanneer Verh. Contrast ingeschakeld is.
*2 Brightness en Verh. Contrast kan niet tegelijkertijd geactiveerd worden wanneer ECO Modus ingeschakeld is.
*3 Het Contrast, Brightness, Verh. Contrast en ECO Modus kunnen niet worden aangepast indien de i-Style Color is ingeschakeld.
*4 Om de optie te activeren, markeer deze in de setup menu. Verwijder de markering, om deze weer te deactiveren.

Ingangsselectie Input Select	Direct	Ingangsselectie
Aanpassingsitem Probleem / Optie In te drukken knoppen
Ingangsselectie Input Select	VGA	Selecteer de VGA ingang.
	HDMI	Selecteer de HDMI ingang.
		Selecteer de DisplayPort ingang.	DisplayPort
	Auto Zoekt	automatisch een beschikbare signaalbron.
OPMERKING De bron van de input wordt bevestigd, niet automatisch wanneer VGA, HDMI en DisplayPort geselecteerd die worden geselecteerd.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Ingangsselectie: Druk op de Knop ② als het menu niet is weergegeven.

Audio aanpassen Audio Adjust Direct		Audio aanpassen
Aanpassingsitem Probleem / Optie In te drukken knoppen
Volume Volume	Te zacht Te hard
Geluid Uit *1 Mute Direct	Uit	Geluidsvolume terugzetten naar voorgaande niveau.
	Aan	Het geluid tijdelijk afzetten.
Audio-Ingang *2 Audio Input		Selecteer de DisplayPort input.DisplayPort
		Selecteer de Line-In input.Line-In

*1 Om de optie te activeren, markeer deze in de setup menu. Verwijder de markering, om deze weer te deactiveren.
*2 Alleen beschikbaar bij gebruik van DisplayPort.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Audio Adjust: Druk op de Knop ▲ als het menu niet is weergegeven.
- Geluid Uit: Het aandringen en het houden van de niet is weergegeven. ▲ knoop ongeveer 2 seconden als het menu

Geluid uit en Geluid aan worden veranderd door achter elkaar op de knoppen ▲e

KleurinstellingenColor Adjust		Kleurinstellingen
Aanpassingsitem Probleem / Optie In te drukken knoppen
Koel Cool		Blauwachtig wit
Standaard Normal		Groenachtig wit
Warm Warm		Roodachtig wit
GebruikersinstellingUser Color		Rood	Te weinig ▲
		Groen	Te veel ▼
		Blauw
i-Style Color i-Style Color Direct		Uit	Valt terug naar de vooraf ingestelde kleur-instelling, niet naar de i-style instelling.
		Standaard	Voor het algemene venstersmilieu en monitor standard plaatsen.
		Spel	Voor het spelmilieu van PC.
		Bioscoop	Voor fi lm en videomilieu.
		Landschap	Voor het weergeven van beelden van landschappen.
		Tekst	Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- i-Style Color: Druk op de Knop ▼ als het menu niet is weergegeven.

InformatieInformation

Handmatige BeeldinstellingManual Image Adjust		Handmatige Beeldinstelling
Aanpassingsitem Probleem / Optie In te drukken knoppen
H/V - Positie *1,2H./V. Position	H. Positie	Te veel naar linksTe veel naar rechts
	V. Positie	Te laagTe hoog
Klok *1Clock	Te smalTe breed
Fase *1Phase	Om knipperende tekst of regels te corrigeren
ScherpteSharpness	1/2/3/4/5U kunt de beeldkwaliteit veranderen van 1 tot 5 (zacht tot scherp). Druk op de ▲-toets om de beeldkwaliteit oplopend te veranderen. Druk op de ▼-toets om de beeldkwaliteit afl opend te veranderen.Aanpassen van de beeldkwaliteit bij resoluties van minder dan 1920 x 1080. U kunt de beeldkwaliteit wijzigen (5 stappen).
Aanpassen video modusVideo Mode Adjust	Volledig scherm		Toont volledig scherm
	Beeldverhouding *3		Maximale vergroting met behoud van beeldverhouding
Blue Light Reducer *4Blue Light ReducerDirect	Uit	Normaal
	1	Blue Light is gereduceerd.
	2	Blue Light is meer gereduceerd dan Modus1.
	3	Blue Light is meer gereduceerd dan Modus2.
X-res TechnologieX-Res Technology	Uit	Normal
	Zacht	Verbetert de afbeelding qua vloeiende randen en inhoud-scherpte na vergroting.
	Gemiddeld	Versterkt verbetering t.o.v. “Zacht”-modus.
	Scherp	Versterkt verbetering t.o.v. “Gemiddeld”-modus.

*1 Alleen analoge ingang.
*2 Zie pagina 17 voor SCHERMAANPASSINGEN.
*3 Wanneer de ingang van de videoresolutie 4:3, 5:4 of 16:10 is, kan het beeld weergegeven worden in het midden van het beeldscherm met een hoogte/breedteverhouding van 4:3, 5:4 of 16:10.
*4 Blue Light Reducer kunnen niet worden aangepast indien de Kleurinstellingen is ingeschakeld.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Blue Light Reducer: Het aandringen en het houden van de ② knoop ongeveer 2 seconden als het menu niet is weergegeven.

14 DE MONITOR GEBRUIKEN

Menu SetupSetup Menu
Aanpassingsitem	Probleem / Optie In te drukken knoppen
TaalLanguage Select	English	Engels		ItaliaansItaliano
	Français	Frans	Русский	Russisch
	Deutsch	Duits	日本語	Japans
	Nederlands	Nederlands	简体中文	Vereenvoudigd Chinees
	Polski	Pools	繁體中文	Traditionele Chinees
	Česky	Tsjechisch
OSD PositieOSD Position	OSDH. Positie	OSD staat te veel linksOSD staat te veel rechts
	OSDV. Positie	OSD staat te laagOSD staat te hoog
Time-out OSDOSD Time Out	U kunt de tijdsduur van het OSD scherm instellen.5 / 15 / 30 / 60 seconden
OSD - achtergrondOSD Background	Aan	De achtergrond van OSD is transparant gemaakt.
	Uit De achtergrond van OSD weer instellen.
Openings logoOpening Logo	Aan	het iiyama-logo wordt getoond als de monitorwordt aangezet.
	Uit	het iiyama-logo wordt niet getoond als de monitorwordt aangezet.
LEDLED	Aan	Aan/uit indicator-lampje is AAN.
	Uit Aan/uit indicator-lampje is UIT.
OPMERKING Schakel de Aan/uit indicator uit als u last heeft van het licht.

* Om de optie te activeren, markeer deze in de setup menu. Verwijder de markering, om deze weer te deactiveren.

ResetMemory Recall	Reset
Aanpassingsitem Probleem / Optie In te drukken knoppen
ResetMemory Recall	Standaardwaarden worden hersteld.

• Vergrendelings modus

1. De OSD-vergrendeling activeren door monitor-knoppen en geaktijdig 5 seconden lang in te drukken. Als men hierna de monitor-knoppen 1, ▼ of gebruikt, dan zal de tekst "OSD Locked" verschijnen.
2. De OSD wordt weer ontgrendeld door monitor-knoppen ① en ▲gelijktijdig 5 seconden lang in te drukken.

1. U kunt de Power aan/uit-vergrendeling activeren door de monitor-knoppen ① en ▼ gelijktijdig 10 seconden lang in te drukken. Hierdoor kan de monitor niet uitgeschakeld worden. Indien de Power-knop ingedrukt wordt, verschijnt de tekst "Power Button Locked"
2. De Power aan/uit-vergrendeling vervalt weer indien nogmaals de monitor-knoppen ① en ▼ gelijktijdig 10 seconden lang worden ingedrukt.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto Image Adjust nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto Image Adjust werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Positie, Klok en Fase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto Image Adjust uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto Image Adjust het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen. Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreff ende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd.

[Aanpassingspatroon]

③ Het aandringen en het houden van de ▼ knoop ongeveer 2 seconden. (AUTO Beeldaanpassing)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto Image Adjust.
⑤ Pas de V. Positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

    E["Input"] --> F["Arrow Left"]
    F --> G["Arrow Right"]

⑥ 1) Pas de H. Positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

    F["Input: Input"] --> G["Output: Final Output"]

2) Rek door de Klok aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Klok, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Klok is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Klok, H. Positie en V. Positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Klok, herhaalt u de stappen vanaf ③.

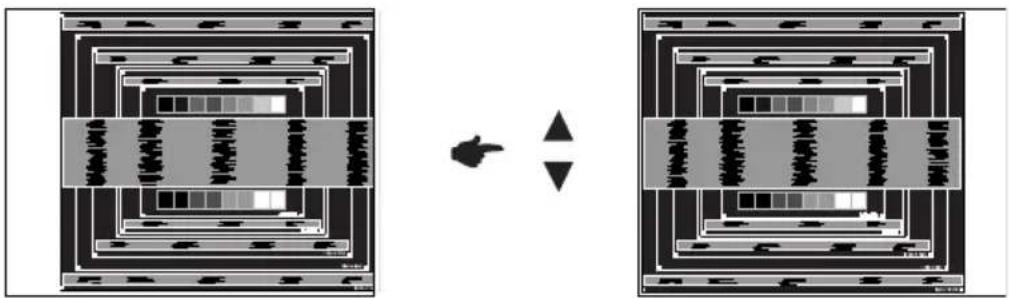

⑦ Pas de Fase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de Klok wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H. Positie aan na de aanpassing van de Fase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Brightness en Color aan om het gewenste beeld te krijgen, maar doe dit pas nadat Klok en Fase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W*. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

* Indien er geen USB apparatuur is aangesloten.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.

2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.

3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld.

(Power-indicator licht niet op.)

□Is het netsnoer goed aangesloten?
□ Staat de Power-schakelaar op ON?
□Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

(Power-indicator is blauw.)

□Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.
□Verhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□Is de signaalkabel goed aangesloten?
□Valt de signaaltiming van de computer binnen de specifi catie van de monitor?

□Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.
□Is de computer ingeschakeld?
□Is de signaalkabel goed aangesloten?
□Valt de signaaltiming van de computer binnen de specifi catie van de monitor?

② Het scherm is niet gesynchroniseerd.

□Is de signaalkabel goed aangesloten?
□Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
□Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?

③ De schermpositie bevindt zich niet in het midden.

□Valt de signaaltiming van de computer binnen de specifi catie van de monitor?

④ Het scherm is te helder of te donker.

□Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?

⑤ Het scherm trilt.

□Valt het voltage binnen de specifi catie van de monitor? □Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Probleem Controlepunt

⑥ Geen geluid.

□De audio-apparatuur (computer enz.) staat AAN.

□De audiokabel is op de juiste wijze aangesloten.

□Zet het geluid harder

□De Mute-functie is UIT.

□Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat tehard of te zacht.

□Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑧ Er is een vreemdgeluid te horen.

□De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specifi caties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES

Touch-Scherm	Technologie	Projected capacitive
	Licht doorlatendheid	85%
	Communicatie system	USB
Afmeting Categorie 22"
Lcd-scherm	Panel-technologie IPS	S-schermtechnologie
		Diagonaal: 21,5" (54,6cm)Afmeting
	Pixelafstand	0,248mm H × 0,248mm V
	Helderheid	250cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 89 graden elk, Omhoog / Omlaag: 89 graden elk (Standaard)
	Reactietijd	7ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Analooog: Horizontaal: 24,0-83,0kHz, verticaal: 55-76Hz Digitaal: Horizontaal: 30,0-83,0kHz, verticaal: 55-76Hz
Optimaal resolutie		1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting		VGA(D-sub)mini15pin, HDMI, DisplayPort
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal A parte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: HDMI, DisplayPort
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat		476,64mm W × 268,11mm H / 18,8" W × 10,6" H
Stroombron 100-240VAC, 50/60Hz, 0,7A
		18,1W standaard, in Energiebeheermodus: 0,5W maximumEnergie
Afmetingen*3/gewicht 490,5 × 370,5 × 220,5mm / 19,3 × 14,6 × 8,7" (B×H×D), 2,16kg / 4,7lbs
Kantelhoek		Omhoog: 73 graden, Omlaag: 3 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, cULus, CU

OPMERKING * Indien er geen USB randapparatuur of audio-video apparatuur is aangesloten.

AFMETINGEN

ONERSTEUNDE TIMING

Videomodus		Horizontale frequentie	Verticale frequentie	Puntklok
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
