Type product	LCD-monitor met gebogen scherm
Paneeltechnologie	VA (Vertical Alignment)
Schermdiagonaal	31,5 inch (80 cm)
Kromming	1800R
Resolutie	1920 x 1080 (Full HD)
Contrastverhouding	3000:1 (standaard), Verhoogd contrast beschikbaar
Helderheid	300 cd/m² (standaard)
Reactietijd	3 ms (grijs naar grijs)
Kijkhoek	89° horizontaal / 89° verticaal (standaard)
Aantal kleuren	Ca. 16,7 miljoen
Vernieuwingsfrequentie (max.)	144 Hz (via DVI, HDMI, DisplayPort)
FreeSync-bereik	48-144 Hz via DisplayPort
Aansluitingen	VGA, DVI-D, HDMI, DisplayPort
Luidsprekers	2 x 2 W stereo
USB-poort	1x USB (batterijlader)
Stroomvoorziening	100-240 V AC, 50/60 Hz, 1,5 A
Energieverbruik	41 W (standaard), < 0,5 W (energiebesparing)
Energie-efficiëntieklasse	B
Afmetingen (B x H x D)	721,0 x 545,5 x 254,0 mm
Gewicht	8,2 kg
Kantelhoek	-4° tot +12°
VESA-montage	100 x 100 mm
Flicker-Free	Ja
Blauwlichtreductie	Ja (3 standen)
Reiniging	LCD-scherm: zachte droge doek; behuizing: mild reinigingsmiddel, vermijd oplosmiddelen
Veiligheidskenmerken	Kensington-slot, automatische uitschakeling bij oververhitting
Repareerbaarheid	Neem contact op met dealer of iiyama voor onderhoud; verwijder nooit de behuizing

Veelgestelde vragen - G-Master Gold Phoenix G3266HS-B1 IIYAMA

Hoe sluit ik de monitor aan op mijn computer?

Zet zowel de computer als de monitor uit. Sluit de signaalkabel (HDMI, DisplayPort, DVI-D of VGA) aan op de monitor en de computer. Sluit de audiokabel aan als u de ingebouwde luidsprekers wilt gebruiken. Sluit de stroomkabel aan en zet beide apparaten aan.

Wat moet ik doen als er geen beeld is?

Controleer of de stroomkabel is aangesloten en of de monitor is ingeschakeld. Controleer of de signaalkabel goed is bevestigd. Als de aan-uit-indicator oranje is, bevindt de monitor zich in de energiebesparingsmodus; raak het toetsenbord of de muis aan. Pas de helderheid en het contrast aan. Als het probleem aanhoudt, raadpleeg dan de sectie 'Problemen oplossen' in de handleiding.

Hoe schakel ik de FreeSync-functie in?

FreeSync werkt alleen via de DisplayPort-ingang. Ga naar het OSD-menu, selecteer 'Beeld Setup' en zet 'FreeSync' op 'Aan'. Zorg ervoor dat uw grafische kaart FreeSync ondersteunt en dat de driver is geïnstalleerd.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100 x 100 mm). Gebruik een VESA-muurbeugel met M4-schroeven en een maximale lengte van 9 mm (inclusief ring). Zorg ervoor dat de muur stevig genoeg is. Volg de instructies in de handleiding.

Hoe pas ik de helderheid en het contrast aan?

Druk op de MENU-knop, selecteer 'Beeld instelling' en gebruik de pijltjestoetsen om 'Helderheid' of 'Contrast' te kiezen. Druk op MENU om de instelling te openen en pas aan met ◀/▶. Druk op ◀ om het menu te sluiten.

Wat is de Blue Light Reducer-functie?

Deze functie vermindert de hoeveelheid blauw licht om vermoeide ogen te voorkomen. Houd de ▶-knop 3 seconden ingedrukt terwijl het OSD-menu niet wordt weergegeven om de modus in te schakelen. U kunt kiezen uit 3 standen: Modus1, Modus2, Modus3.

Hoe reinig ik het scherm?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek om het LCD-scherm schoon te maken. Gebruik geen papieren doekjes of oplosmiddelen zoals alcohol, benzine of schurende reinigingsmiddelen.

Wat moet ik doen als het beeld flikkert of wazig is?

Voer de 'Auto'-instelling uit door de ◀-knop 2-3 seconden ingedrukt te houden terwijl het OSD-menu niet wordt weergegeven. Als het probleem aanhoudt, pas dan handmatig de Klok en Fase aan via het OSD-menu onder 'Beeld Setup'. Gebruik het aanpassingspatroon Test.bmp van de iiyama-website.

Hoe stel ik de monitor in voor de beste kleurweergave?

Ga in het OSD-menu naar 'Kleurtemperatuur' en kies een voorinstelling: 'Koel' (blauwachtig), 'Normaal' (geelachtig), 'Warm' (groenachtig) of 'sRGB' voor een gestandaardiseerde kleurweergave. Voor handmatige aanpassing selecteert u 'Gebruiker' en past u Rood, Groen en Blauw afzonderlijk aan.

Wat is het maximale energieverbruik van de monitor?

Het typische energieverbruik is 41 W. In de energiebesparingsmodus verbruikt de monitor minder dan 0,5 W. De energie-efficiëntieklasse is B.

GEBRUIKSAANWIJZING G-Master Gold Phoenix G3266HS-B1 IIYAMA

Dank u dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor instaleert en inschakelt. Bewaar deze handleiding goed om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2014/30/EU “EMC-richtlijn”, 2014/35/EU “Richtlijn ten aanzien van laagspanning”, 2009/125/EG “ErP-richtlijn” en 2011/65/EU “RoHS-richtlijn”.

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

Modelnr.: PL3266H

■ Wij behouden ons het recht voor om specifi caties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN ....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE 3

REINIGING ....3

VOORDAT U DE MONITOR GEBRUIKT ....4

EIGENSCHAPPEN 4

DE INHOUD VAN HET PAKKET CONTROLEREN....4

VESA MUURBEUGEL 5

BESTURINGSELEMENTEN EN AANSLUITINGEN 6

DE MONITOR AANSLUITEN 7

INSTELLING VAN DE COMPUTER 8

DE KIJKHOEK AANPASSEN 8

DE MONITOR GEBRUIKEN 9

INHOUD VAN HET AANPASSINGSMENU 10

SCHERMAANPASSINGEN 16

ENERGIEBEHEER 19

PROBLEMEN OPLOSSEN 20

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoff en zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffi ge of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Om de stroom-adapter, netsnoer of signaalkabel te verwijderen dient u altijd aan de stekker zèlf te trekken en nóóit aan het snoer zelf. Dit zou brand en/of een elektrische schok kunnen veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

Kijk UIT VOOR UW HANDEN EN VINGERS!

■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen. (Geldt alleen voor in hoogte verstelbare monitor)

OPMERKING AANGAANDE 24/7-GEBRUIK

Dit product is niet specifi ek ontworpen voor 24/7-gebruik onder alle denkbare omstandigheden.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoff en in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

- Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 3000:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 300cd/m² (Standaard) / Snelle reactietijd van 3ms (Grijs tot Grijs)
◆ Ondersteund AMD FreeSync™ technologie (via DisplayPort input)
♦ Flicker - Free
Blue Light Reducer
◆ Digital Character Smoothing
◆ Stereo luidsprekers 2 x 2W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows 7/8,1/10
◆ Energiebeheer (voldoet aan VESA DPMS)
Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel*

■ HDMI-kabel

■ DisplayPort-kabel

■ Koptelefoon houder

■ Veiligheidsinstructies

■ Snel-start-handleiding

LET OP

* De classifi catie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classifi ciatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

VESA MUURBEUGEL

WAAR- SCHUWING

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 9mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

■ Controleer altijd of de muurwand qua stevigheid geschikt is om het geheel aan te bevestigen.

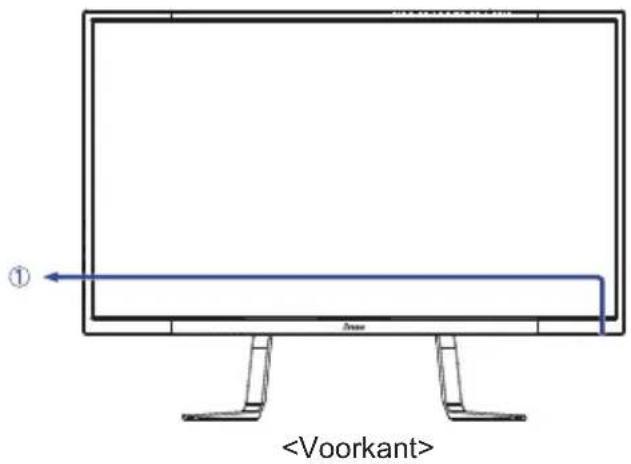

BESTURINGSELEMENTEN EN AANSLUITINGEN

① Aan/uit indicator

OPMERKING

Wit: Normaal gebruik Oranje: Energiebeheer

② Koptelefoon houder *

③ Selectie toets

Aan/uit knop / Menu

Omhoog ( ▲ )

Omlaag / ECO Mode (▼)

Links / Signaalkeuze ( ◀ )

Rechts / Audio aanpassen ( ▶ )

④ Bevestiging voor veiligheidsslot

OPMERKING

U kunt een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑤ Koptelefoon-aansluiting( )
⑥ Audio-aansluiting ( )
⑦ VGA-aansluiting (☐)
⑧ DisplayPort-aansluiting ( D )
⑨ HDMI-aansluiting (HDMI)
⑩ DVI-D-aansluiting(∅)
⑪ Stroomaansluiting(\~Wisselstroom) () \~
⑫ Luidsprekers
⑬ USB(batterij oplader)-aansluiting (4)

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.

② Sluit de computer aan op de monitor met de signaalkabel.

③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.

④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.

⑤ De monitor en computer kunnen nu aangezet worden.

⑥ Om de monitor af te sluiten, houd de aan/uit knop 3 seconden ingedrukt wanneer het menu niet wordt weergeven.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.

■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.

■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

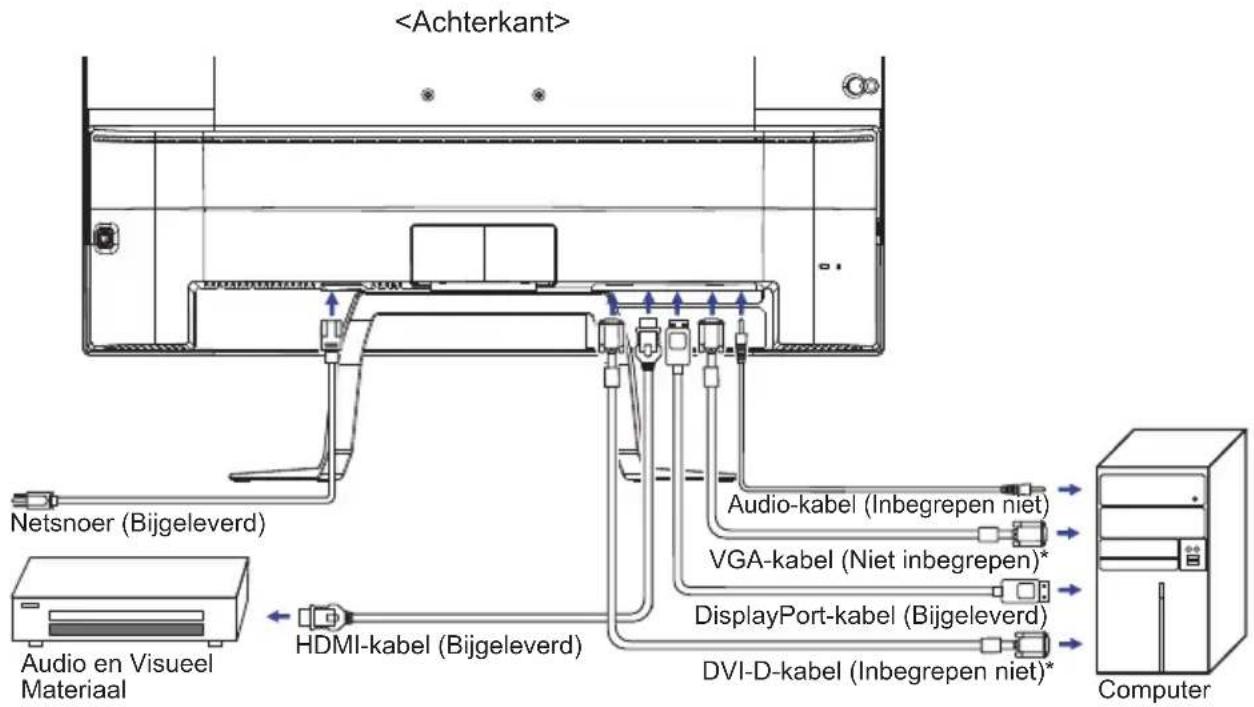

[Voorbeeld van aansluiting]

* Kabel wordt niet bij de monitor geleverd. Wanneer u een kabel van slechte kwaliteit gebruikt, kunnen elektromagnetische storingen optreden. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA of DVI- ingang wenst aan te sluiten.

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 24: ONERSTEUNDE TIMING.

DE KIJKHOEK AANPASSEN

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.
■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.
■ U kunt de monitor maximaal 12° naar boven en 4° naar beneden worden gedraaid.
■ Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het lcd-scherm niet aan als u de hoek verandert. U kunt dan het lcd-scherm beschadigen en het kan zelfs breken.
■ Let goed op dat uw vingers niet klem raken als u de hoek verandert.

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 24 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 16 voor SCHERMAANPASSINGEN.

① Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ▲ / ▼oetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop MENU. Gebruik vervolgens de ▲ / ▼toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop MENU. Gebruik de ◀ / ▶ toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop ◀ om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

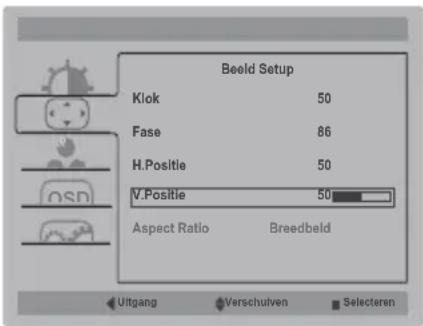

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Beeld Setup en druk vervolgens op de Knop MENU. Selecteer vervolgens V.Position met de ▲ / ▼toetsen.

Een aanpassingspagina verschijnt nadat u op de Knop MENU drukt. Gebruik vervolgens de /▶ toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop ◀, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD Timeout is verstreken.Ook, kan de knop ◀ worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H. / V. Positie, Klok en Fase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

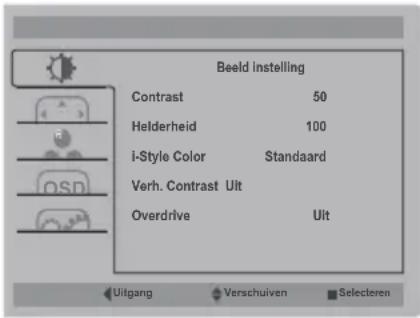

Beeld instelling Luminance

Aanpassingsitem Proble	em / Optie In te drukken knoppen
ContrastContrast	Te vaag Te intens
Helderheid *1Brightness	Te donker [27H6]Te licht
i-Style Color *2i-Style Color	Standaard Standard	Voor het algemene venstersmilieu en monitor standard plaatsen.
	Tekst Text	Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.
	Internet Internet	Voor Internet milieu.
	Game Game	Voor het spelmilieu van PC.
	Film Movie	Voor fi lm en videomilieu.
	Sport Sports	Voor sportmilieu.
Verh. ContrastAdv. Contrast	Uit Off Normaal contrast
		Vergroot contrastAan On
OPMERKING Verh. Contrast en verbetert het contrast en verbetert ook de helderheid ten aanzien van het beeld.Het aanpassen van Helderheid, Contrast, Kleur temperatuur, Eco, i-Style Color en Blue Light Reducer is niet mogelijk indien Verh. Contrast actief is.
Overdrive *3Overdrive	Uit Off / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.

*1 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is. Helderheid kan niet worden aangepast indien de Eco is ingeschakeld.
^*2 i-Style Color is niet mogelijk indien Blue Light Reducer actief is.
*3 Wanneer Overdrive wordt geactiveerd, zal een of ander niveau van beeldbehoud worden veroorzaakt.

Beeld SetupImage Setup
Aanpassingsitem Probleem / Optie In te drukken knoppen
Klok*1,2 Clock	Te smalTe breed
Fase*1,2 Phase	Om knipperende tekst of regels te corrigeren
H. Positie*2H. Position	Te veel naar linksTe veel naar rechts
V. Positie*2V. Position	Te laagTe hoog
Aspect RatioAspect Ratio	BreedbeeldWide	Volledig beeld weergave
	4:3	Toon alle beeld-bronnen in een 4:3 beeld-verhouding.
	5:4	Toon alle beeld-bronnen in een 5:4 beeld-verhouding.
FreeSync*3 FreeSync	Uit Off	FreeSync is uitgeschakeld.
	Aan On	Stel functie FreeSync.

*1 Zie pagina 16 voor SCHERMAANPASSINGEN.

^*2 Alleen analoge ingang.

*3 Alleen DisplayPort ingang.

Kleurtemperatuur *Color Temp.
Aanpassingsitem Probleem / Optie In te drukken knoppen
KleurtemperatuurColor Temp.	KoelCool	Blauwachtig wit
	NormaalNormal	Geelachtig wit
	WarmWarm	Groenachtig wit
	sRGB sRGB	sRGB
	GebruikerUser	Rood Red	Te weinigTe veel
		Groen Green
		Blauw Blue
OPMERKING■ sRGB is een internationale standaard die het verschil in kleur tussen apparaten vaststelt en gelijkschakelt.■ Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het Contrast, Helderheid, i-Style Color en Eco aan te passen. Deze instellingen zijn dan vergrendeld.

Kleurtemperatuur * Color Temp.

OPMERKING

■ sRGB is een internationale standaard die het verschil in kleur tussen apparaten vaststelt en gelijkschakelt.
■ Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het Contrast, Helderheid, i-Style Color en Eco aan te passen. Deze instellingen zijn dan vergrendeld.

* Kleurtemperatuur is niet mogelijk indien Blue Light Reducer actief is.

OSD SetupOSD Setup
Aanpassingsitem Probleem / Optie In te drukken knoppen
H. PositieH. Position	OSD staat te veel linksOSD staat te veel rechts
V. PositieV. Position	OSD staat te laagOSD staat te hoog
Time-outTimeout	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 100 seconden.
TaalLanguage	English	Engels	Italiano	Italiaans
	Français Frans		Čeština	Tsjechisch
	Español	Spaans	Nederlands	Nederlands
	Português	Portugees	Polski	Pools
	Русский Russisch		日本語	Japans
	Deutsch	Duits
Extra Extra
Aanpassingsitem Probleem / Optie In te drukken knoppen
Ingangsselectie Input Select Direct	Ingangsselectie Input Select		Selecteer de VGA ingang. VGA
		DVI	Selecteer de DVI ingang.
			Selecteer de HDMI ingang. HDMI
		DP	Selecteer de DisplayPort ingang.
	Auto-Switch ingang Auto-Switch Input	Uit Off	Auto-Switch ingang is uitgeschakeld.
		Aan On	Wanneer er geen signaalbron beschikbaar is op het geselecteerde ingangssignaal, wordt het ingangssignaal met de signaalbron automatisch geselecteerd.
DDC/CI DDC/CI	Uit Off DDC/CI is uitgeschakeld.
		DDC/CI is ingeschakeld.Aan On
Resetten Reset	Ja Yes	Standaardwaarden worden hersteld.
	Nee No	Terug naar menu.
Informatie Information	Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer. OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Ingangsselectie: Druk op de Knop ◀ als het menu niet is weergegeven.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Audio aanpassen: Druk op de Knop▶ als het menu niet is weergegeven.

Aanpassingsitem Probleem	/ Optie In te drukken knoppen
Volume Volume	Te zacht Te hard
Audio bron * Audio Source	HDMI	Selecteer de HDMI ingang.
	DP	Selecteer de DisplayPort ingang.
	Lijningang	Selecteer de Lijningang ingang.

* Alleen beschikbaar bij gebruik van HDMI/DisplayPort.

- Auto : Druk op de ◀-knop en hou deze 2-3 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is.

Aanpassingsitem	Probleem / Optie In te drukken knoppen
Auto *Auto Confi gure	H. / V. Positie, Klok en Fase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 16 voor SCHERMAANPASSINGEN.

- Eco * : Druk op de ▼ -knop als het menu niet is weergegeven.

Uit : Normaal

Modus1 : Helderheid van back-light wordt verminderd.

Modus2 : Helderheid van back-light wordt meer verminderd dan Modus1.

Modus3 : Helderheid van back-light wordt meer verminderd dan Modus2.

* Eco kunnen niet worden aangepast indien de i-Style Color, Verh. Contrast of Kleurtemperatuur sRGB is ingeschakeld.

- Blue Light Reducer * : Het aandringen en het houden van de ▶ -knoop 3 seconden als het menu niet is weergegeven.

Uit : Normaal

Modus1 : Blue Light is gereduceerd.

Modus2 : Blue Light is meer gereduceerd dan Modus1.

Modus3 : Blue Light is meer gereduceerd dan Modus2.

* Blue Light Reducer kunnen niet worden aangepast indien de i-Style Color of Kleurtemperatuur sRGB is ingeschakeld.

- OSD-sleutelblokkering:

Druk op de ▼-knop en hou deze 2-3 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is. Deze handeling zal de OSD-vergrending in/uitschakelen.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Positie, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto installatie uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto installatie het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreff ende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd.

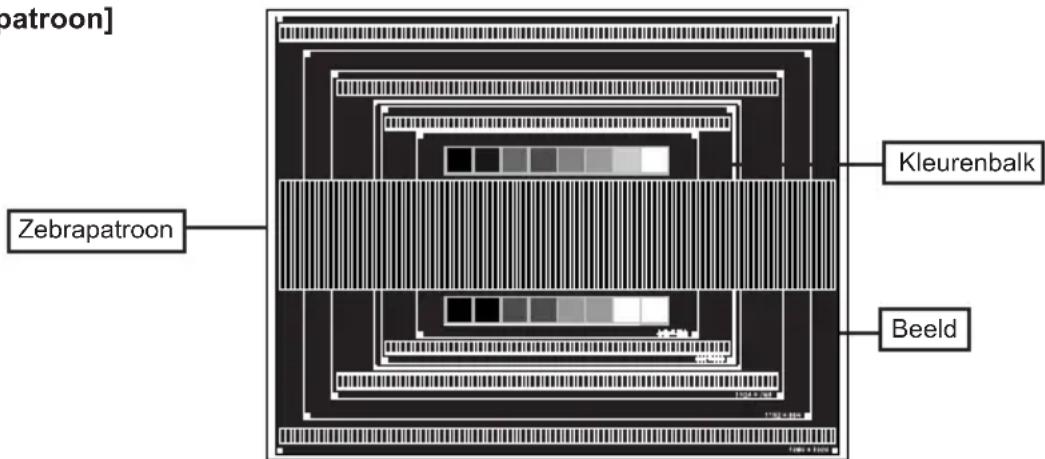

[Aanpassingspatroon]

③ Druk op de AUTO-knop en hou deze 2-3 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is. (Auto)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto installatie.
⑤ Pas de Vert. positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.


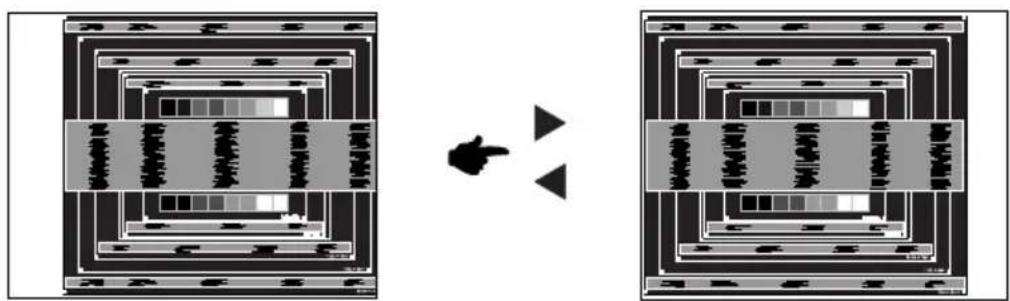

⑥ 1) Pas de Hor. positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, Hor. positie en Vert. positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de clock wellicht niet correct is aangepast.
■ Pas de Hor. positie aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld. □ Is het netsnoer goed aangesloten?
(Power-indicator licht niet op.)
□ Staat de Power-schakelaar op ON?
□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
(Power-indicator □ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de mis aanraken.
□ Verhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicator is oranje.) □ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
② Het scherm is niet □ Is de signaalkabel goed aangesloten?
gesynchroniseerd.
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
□ Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?
③ De schermpositie □ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
het midden.
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
④ Het scherm is □ Valt het video-uitgangsniveau van de computer binnen de specifi catie van te helder of te de monitor? donker.

Probleem Controlepunt

⑤ Het scherm trilt. □ Valt het voltage binnen de specifi catie van de monitor?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
⑥ Geen geluid. □ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder.
□ De Mute-functie is UIT.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
⑦ Het geluid staat □ Het audio-uitvoerniveau van de audioapparatuur komt overeen met tehard of te zacht. despecifi caties van de monitor.
⑧ Er is een vreemdgeluid te horen. □ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specifi caties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES

Afmeting Categorie 32"
Lcd-scherm	Panel-technologie VA
	Afmeting Diagonaal: 31,5" (80cm)
	Kromming 1800R
	Pixelafstand 0,364mm H × 0,364mm V
	Helderheid 300cd/m	2 (Standaard)
	Contrastverhouding 3000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 89 graden elk, Omhoog / Omlaag: 89 graden elk (Standaard)
	Reactietijd 3ms (Grijs tot Grijs)
Aantal kleuren Ong. 16,7 M
Synchronisatiefrequentie		VGA: Horizontaal: 30,0-82,0kHz, verticaal: 50-75HzDVI: Horizontaal: 30,0-180,0kHz, verticaal: 50-144HzHDMI: Horizontaal: 30,0-180,0kHz, verticaal: 24-144HzDisplayPort(zonder FreeSync): Horizontaal: 30,0-180,0kHz, verticaal: 50-144Hz
FreeSync bereik (1920 × 1080)		DisplayPort: Verticaal: 48-144Hz
Optimaal resolutie 1920 × 1080, 2,1 MegaPixels
Max. ondersteunde resolutie		VGA: 1920 × 1080 60HzDVI: 1920 × 1080 60Hz, 1920 × 1080 144HzHDMI: 1920 × 1080 60Hz, 1920 × 1080 144HzDisplayPort(zonder FreeSync): 1920 × 1080 60Hz, 1920 × 1080 144HzDisplayPort(met FreeSync): 1920 × 1080 60Hz, 1920 × 1080 144Hz
Ingangsaansluiting VGA, DVI-D, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, PositiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: HDMI, DisplayPort
USB-versie		Batterij oplader
Aantal USB-poorten Type connector		A-serie × 1
Ingang audio-aansluiting		∅ 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Koptelefoon aansluiting		∅ 3.5mm mini jack (Stereo)
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat		698,40mm W × 392,85mm H / 27,5" W × 15,6" H
Stroombron		100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		41W standaard, in Energiebeheermodus: 0,5W maximumEnergie-efficiëntieklasse: B

OPMERKING

* Voorwaarde: Indien er geen audio-video apparatuur is aangesloten.

Afmetingen / gewicht	721,0 × 545,5 × 254,0mm / 28,4 × 21,5 × 10,0" (B×H×D), 8,2kg / 18,0lbs
Kantelhoek	Omhoog: 12 graden, Omlaag: 4 graden
Omgevingsvariabelen	Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen CE, TÜV-Bauart, CU

AFMETINGEN
