Producttype	LCD-monitor met aanraakscherm
Merk	IIYAMA
Model	MultiTouch Projective T2236MSC-B2AG (ProLite T2236MSC)
Schermdiagonaal	21,5 inch (55 cm)
Paneeltechnologie	AMVA
Resolutie	1920 x 1080 (Full HD)
Beeldverhouding	16:9
Helderheid	250 cd/m² (zonder touchpaneel) / 213 cd/m² (met touchpaneel)
Contrastverhouding	3000:1 (standaard)
Kijkhoek	Horizontaal 178°, verticaal 178°
Reactietijd	8 ms (grijs naar grijs)
Aantal kleuren	16,7 miljoen
Aanraaktechnologie	Projected capacitive, 10-punts aanraking
Aansluitingen	VGA (D-sub), DVI-D, HDMI, USB 3.0 (1 upstream, 4 downstream), audio 3,5 mm
Luidsprekers	2 x 2 W stereo
Stroomvoorziening	100-240 VAC, 50/60 Hz, 1 A
Vermogen (typisch)	23 W (stand-by < 0,5 W)
Energie-efficiëntieklasse	B
Afmetingen (B x H x D)	522,5 x 367,0 x 254,0 mm (met voet)
Gewicht	5,8 kg
Kantelbereik	Omhoog 90°, omlaag 5°
VESA-montage	100 x 100 mm
Beveiliging	Opening voor veiligheidsslot
Reiniging	Zachte droge doek voor LCD; milde zeep voor behuizing
Inhoud van de verpakking	Stroomkabel, VGA-kabel, DVI-D-kabel, USB-kabel, audiokabel, monitorvoet, schroeven, veiligheidsinstructies, snelle startgids

Veelgestelde vragen - MultiTouch Projective T2236MSC-B2AG IIYAMA

Waarom reageert het aanraakscherm niet?

Controleer of de USB-kabel stevig is aangesloten en of de touchscreen-stuurprogramma is geïnstalleerd. Raadpleeg de handleiding voor installatie-instructies.

Hoe kan ik de monitor schoonmaken?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek voor het LCD-scherm. Gebruik geen agressieve oplosmiddelen.

Mijn monitor geeft geen beeld. Wat moet ik doen?

Controleer of het netsnoer is aangesloten, de monitor is ingeschakeld en de signaalkabel goed vastzit. Raak het toetsenbord of de muis aan om de energiebesparende modus te verlaten.

Hoe stel ik de beeldinstellingen in?

Druk op de MENU-knop om het OSD-menu te openen. Gebruik de ▲/▼-toetsen om door de opties te bladeren en pas bijvoorbeeld helderheid, contrast of kleurtemperatuur aan.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100 x 100 mm). Gebruik een geschikte muurbeugel en M4-schroeven met een maximale lengte van 7 mm.

Hoe kan ik het energieverbruik verminderen?

Gebruik de Eco-modus via de ▼-knop of stel de energiebesparende functies in het OSD-menu in. Schakel de monitor uit wanneer deze niet wordt gebruikt.

Wat is de functie van de Blue Light Reducer?

De Blue Light Reducer vermindert blauw licht om vermoeide ogen te voorkomen. Houd de ▲-knop 1-2 seconden ingedrukt om de modus te wijzigen.

Welke resolutie wordt aanbevolen?

De aanbevolen resolutie is 1920 x 1080 voor de beste beeldkwaliteit. Bij lagere resoluties wordt het beeld automatisch uitgerekt.

Hoe sluit ik externe luidsprekers aan?

Sluit een audiokabel aan op de audio-ingang (3,5 mm) van de monitor en op de audiouitgang van uw computer. Het volume regelt u met de ▲/▼-toetsen.

Wat moet ik doen als ik de voet wil verwijderen?

Leg de monitor voorzichtig op een zachte ondergrond met het scherm naar beneden. Verwijder de vleugelschroef en trek de voet van de zuil af.

GEBRUIKSAANWIJZING MultiTouch Projective T2236MSC-B2AG IIYAMA

Dank u dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor instaleert en inschakelt. Bewaar deze handleiding goed om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2014/30/EU "EMC-richtlijn", 2014/35/EU "Richtlijn ten aanzien van laagspanning", 2009/125/EG "ErP-richtlijn" en 2011/65/EU "RoHS-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

■ Wij behouden ons het recht voor om specifi caties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN ....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE 3

REINIGING 3

VOORDAT U DE MONITOR GEBRUIKT ....4

EIGENSCHAPPEN 4

DE INHOUD VAN HET PAKKET CONTROLEREN....4

VESA MUURBEUGEL 5

INSTALLEREN EN VERWIJDEREN VAN DE VOET ......6

BESTURINGSELEMENTEN EN AANSLUITINGEN ....7

DE MONITOR AANSLUITEN 8

INSTELLING VAN DE COMPUTER 9

DE BEELDHOEK AANPASSEN 10

DE MONITOR GEBRUIKEN 11

INHOUD VAN HET AANPASSINGSMENU ....12

SCHERMAANPASSINGEN 18

ENERGIEBEHEER 21

PROBLEMEN OPLOSSEN 22

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VEILIGHEIDSVOORSCHRIFTEN

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoff en zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffi ge of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit schade aan uw computer veroorzaken.

OPMERKING AANGAANDE 24/7-GEBRUIK

Dit product is niet specifi ek ontworpen voor 24/7-gebruik onder alle denkbare omstandigheden.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoff en in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

■Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner Benzine Schurende reinigingsmiddelen Spray-reiniger Was Zuur of alkalisch oplosmiddel

■Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1000:1 (Standaard) / Helderheid 213cd/m ² (Standaard: Met Touch Paneel) : ProLite T2336MSC
◆ Hoog contrast 3000:1 (Standaard) / Helderheid 213cd/m ² (Standaard: Met Touch Paneel) : ProLite T2236MSC
Blue Light Reducer
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 2W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows 7/8/8,1/10
◆ Energiebeheer (voldoet aan VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging
◆ 10-punts touch
◆ Glas met antirefl ectiecoating : ProLite T2236MSC-B2AG / ProLite T2336MSC-B2AG

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires zitten in het pakket. Controleer of deze zijn meegeleverd bij de monitor. Als iets ontbreekt of beschadigd is, neemt u contact op met uw liyama dealer of plaatselijk liyama kantoor.

■ Stroomkabel*
■ VGA(D-sub) signaalkabel
■ DVI-D kabel
■ USB kabel
■ Audiokabel
■ Monitorvoet-Basis
■ Schroef om de Monitorvoet-Basis te bevestigen 4 stuks
■ Veiligheidsinstructies
■ Quick Guide handleiding

LET OP

* De classifi catie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classifi ciatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

VESA MUURBEUGEL

WAAR- SCHUWING

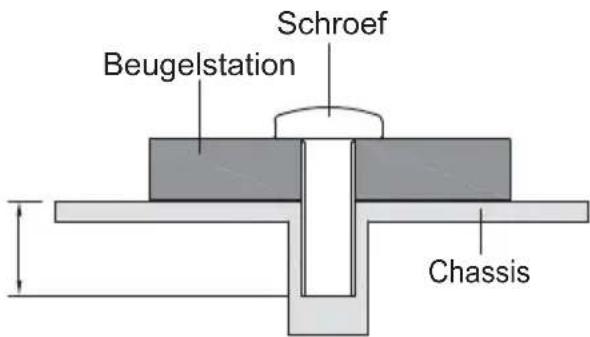

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 7mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

INSTALLEREN EN VERWIJDEREN VAN DE VOET

PAS OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Schuif de monitorvoet-basis in de monitorvoet-kolom zoals op tekening getoond.
③ Gebruik de meegeleverde "vleugel-schroef" ter bevestiging van de basis van de monitorvoet aan de zuil van de monitorvoet.

"Vleugel-schroef" ter bevestiging van de basis van de monitorvoet.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de "vleugel-schroef" om de basis van de monitorvoet los te maken van de zuil van de monitorvoet.

BESTURINGSELEMENTEN EN AANSLUITINGEN

① Omhoog / Volume aanpassen / Blue Light Reducer-toets (▲ UP)
② Omlaag / ECO-toets (▼DOWN)
③ Auto-toets (AUTO)
④ Menu-toets (MENU)
⑤ Aan/uit knop (⏻)
⑥ Aan/uit indicator

OPMERKING

Blauw: Normaal gebruik

Oranje: Energiebeheer

⑦ Luidsprekers
⑧ USB-DOWN aansluiting (○)
⑨ USB-DOWN aansluiting (○)
⑩ USB-DOWN aansluiting (○)
⑪ USB-UP aansluiting (○)
⑫ Audio-aansluiting (XX)
⑬ VGA(D-sub) mini 15pin aansluiting (VGA)
⑭ DVI-D 24pin aansluiting (DVI)
⑮ HDMI -aansluiting (HDMI)
⑯ Stroomaansluiting(\~Wisselstroom) (AC POWER IN)
⑰ Bevestiging voor veiligheidsslot

OPMERKING

U kunt een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de computer op de monitor aan met de USB kabel.
④ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
⑤ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑥ Het vermogen van de monitor en de computer wordt aangezet.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Zorg ervoor dat u de schroeven van de signaalaansluitingen goed vastdraait.

[Voorbeeld van aansluiting]

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 26: ONERSTEUNDE TIMING.

■ Windows 7/8/8,1/10 Plug & Play

De iiyama Icd-monitor voldoet aan de DDC2B van de VESA-standaard. De Plug & Play functie werkt op Windows 7/8/8,1/10 door de monitor aan te sluiten op een computer die DDC2B ondersteunt via de geleverde signaalkabel.

OPMERKING

■ Voor extra informatie over het downloaden van het stuurprogramma voor uw touchscreen kunt u ook terecht op bovenstaande internetpagina.
■ Stuurprogramma's voor monitors zijn meestal niet nodig op besturingssystemen voor Macintosh of Unix. Wilt u meer informatie, neem dan eerst contact op met uw computerdealer.

■ Procedure om de monitor aan te zetten

Zet de Monitor eerst aan, pas dan de computer.

Deze software kan nog niet gereed zijn indien u uw PC opstart en gelijk uw scherm aanraakt. De "touch screen"-driver zou niet kunnen werken wegens de power saving functie die afhankelijk is van de BIOS van uw computer. In dit geval, zet de power saving functie uit.

■ Touch methode

Vinger, geleidende stylus

OPMERKING

Wanneer je een geleidende (conductive) stylus wilt gebruiken moet deze mininaal 8mm in doorsnede zijn. Wij kunnen niet garanderen dat elke stylus (>8mm) zal werken op uw touch-monitor.

DE BEELDHOEK AANPASSEN

■ Voor optimaal comfort wordt u aangeraden recht voor de monitor te gaan zitten.
■ Houd de standaard zo dat de monitor niet kantelt als u de hoek van de monitor aanpast.
■ U kunt de monitor maximaal 90 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoek aanpast.

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 26 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 18 voor SCHERMAANPASSINGEN.

① Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ▲ / ▼oetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop MENU. Gebruik vervolgens de ▲ / ▼ toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop MENU. Gebruik de ▲ / ▼ toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop AUTO om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Image Setup en druk vervolgens op de Knop MENU. Selecteer vervolgens V.Position met de ▲ / ▼oetsen.

Een aanpassingspagina verschijnt nadat u op de Knop MENU drukt. Gebruik vervolgens de ▲ / ▼ toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop AUTO, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij Timeout is verstreken.Ook, kan de knop AUTO worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H. / V. Position, Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

Luminance Lichtinstellingen

Aanpassingsitem Probleem / Optie In te drukken knoppen
ContrastContrast		Te vaagTe intens
Brightness *1Helderheid		Te donkerTe licht
EcoDirect		Off Normale
		Mode1 Helderheid van back-light wordt verminderd.
		Mode2 Helderheid van back-light wordt meer verminderd dan Mode1.
		Mode3 Helderheid van back-light wordt meer verminderd dan Mode2.
i-Style Color *2i-Style Color		Standard Voor het algemene venstersmilieu en monitor standaard plaatsen.
		Text Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.
		Internet Voor Internet milieu.
		Game Voor het spelmilieu van PC.
		Movie Voor fi lm en videomilieu.
		Sports Voor sportmilieu.
Adv. ContrastAdv. Contrast		Vergroot contrastOn
		Off Normaal contrast
OPMERKING Adv. Contrast en verbetert het contrast en verbetert ook de helderheid ten aanzien van het beeld.Het aanpassen van helderheid, Contrast, sRGB, Eco en i-Style Color is niet mogelijk indienAdv. Contrast actief is.

*1 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.
^*2 i-Style Color kunnen niet worden aangepast indien de Blue Light Reducer is ingeschakeld.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Eco: Druk op de ▼ knop als het menu niet is weergegeven.

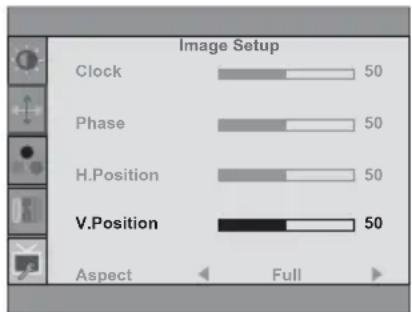

Image SetupPlaatsbepaling
Aanpassingsitem Probleem / Optie In te drukken knoppen
Clock*1,2Clock	Te smalTe breed
Phase*1,2Phase	Om knipperende tekst of regels te corrigeren
H. Position*2Hor. Positie	Te veel naar linksTe veel naar rechts
V. Position*2Vert. Positie	Te laagTe hoog
AspectAspect	Full	Volledig beeld weergave
	Aspect	Expansie van beeld met behoud van aspect ratio.

¹ Zie pagina 18 voor SCHERMAANPASSINGEN.
2 Alleen analoge ingang.

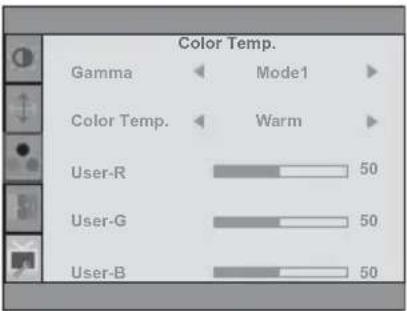

Color Temp.*Kleur Temp.
Aanpassingsitem Probleem / Optie In te drukken knoppen
GammaGamma		NormaalMode1
	Mode2	Hoog contrast
	Mode3	Donker
Color Temp.Kleur Temp.	User	User-R	Te weinigTe veel
		User-G
		User-B
	Warm	Groenachtig wit
	Normal	Geelachtig wit
	Cool	Blauwachtig wit
	sRGB	sRGB
OPMERKING■ sRGB is een internationale standaard die het verschil in kleur tussen apparaten vaststelt en gelijkschakelt.■ Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het Helderheid, Contrast, Gamma en Eco aan te passen. Deze instellingen zijn dan vergrendeld.

* Color Temp. kan niet worden aangepast indien de Blue Light Reducer is ingeschakeld.

OSD SetupOpstelling OSD
Aanpassingsitem Probleem / Optie In te drukken knoppen
H.PositionHor. Positie	OSD staat te veel linksOSD staat te veel rechts
V.PositionVert. Positie	OSD staat te laagOSD staat te hoog
TimeoutOnderbreking	U kunt de tijdsduur van het OSD scherminstellen tussen 5 en 60 seconden.
LanguageTaal	English	Engels		Portuguese	Portugees
	Deutsch	Duits		简体中文	Vereenvoudigd Chinees
	Français Frans			Русский	Russisch
	Español	Spaans		日本語	Japans
	Italiano	Italiaans

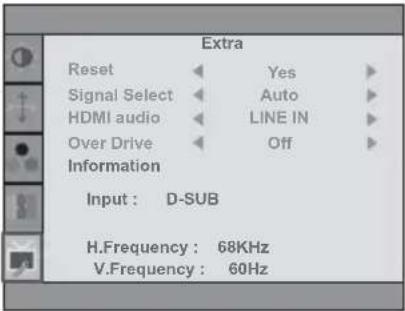

Extra Anderen
Aanpassingsitem Probleem / Optie In te drukken knoppen
Reset Totale reset		Yes Standaardwaarden worden hersteld.
		No Terug naar menu.
Signal Select Signaal Selectie Direct		Auto Automatische ingang selector.
		D-SUB Selecteer de Analoog ingang.
		DVI Selecteer de Digitaal (DVI) ingang.
			Selecteer de Digitaal (HDMI) ingang.HDMI
OPMERKING AUTO zal automatisch geselcteerd worden indien slechts 1 signaalbron aanwezig is. Indien er meerdere signaalbronnen voorhanden zijn en u een van deze bronnen heeft geselecteerd, dan is de AUTO-optie niet beschikbaar.Wanneer meerdere signaal ingangen worden gebruikt, kan het zijn dat de monitor na uitschakelen en weer inschakelen niet meer de laatst gebruikte ingang weergeeft.Dit kan enkel wanneer er een specifi eke singaal ingang is geselecteerd.
HDMI audio*1Hdmi- audio			Selecteer de HDMI input.HDMI
		LINE IN Selecteer de LIJN IN input.
Over Drive*2Over Drive		Off / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.
Information info		Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.
		OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

*1 Alleen beschikbaar bij gebruik van HDMI.

*2 Wanneer Over Drive wordt geactiveerd, zal een of ander niveau van beeldbehoud worden veroorzaakt.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Signal Select: Druk op de AUTO-knop indien het OSD-menu niet (meer) zichtbaar is. U komt dan in het OSD-menu en kunt met de druk op de AUTO-knop uw signaalbron kiezen. Bevestig uw keuze door nogmaals de "MENU"-knop in te drukken.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Volume: Druk op de Knop ▲ als het menu niet is weergegeven.

Aanpassingsitem Probleem	Optie	In te drukken knoppen
Volume	Te zacht
Volume	Te hard

- Auto installatie: Druk op de AUTO-knop en hou deze 3-4 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is.

Aanpassingsitem	Probleem / Optie In te drukken knoppen
Auto Adjust*Auto installatie	H. / V. Position, Clock en Phase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 18 voor SCHERMAANPASSINGEN.

- Blue Light Reducer * : Het aandringen en het houden van de ▲ knoop 1-2 seconden als het menu niet is weergegeven.

Uit : Normaal

Modus1 : Blue Light is gereduceerd.

Modus2 : Blue Light is meer gereduceerd dan Modus1.

Modus3 : Blue Light is meer gereduceerd dan Modus2.

* Blue Light Reducer kan niet worden ingeschakeld wanneer i-Syle Colour, Adv. Contrast of sRGB Colour reeds ingeschakeld zijn.

- Vergrendelings modus:

Hou de MENU-knop ingedrukt terwijl u de monitor geheel uitschakeld. Deze handeling zal de OSD-vergrending in/uitschakelen.

Hou de MENU-knop ingedrukt gedurende 10 seconden indien het OSD-menu niet (meer) zichtbaar is. Deze handeling zal de OSD-vergrending in/uitschakelen.

SCHERMAANPASSINGEN

Pas het beeld aan door de onderstaande procedure te volgen om zo het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en fl ikkeringen of onscherp beeld tot een minimum te beperken voor de gebruikte computer.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden onscherp of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter om de beeldpositie en frequentie rechtstreeks aan te passen via de bedieningsknoppen van de monitor dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na de Auto-installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto-installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval is handmatige aanpassing vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is de automatische aanpassing voor POSITION, H-SIZE en FINE. De andere manier is elke instelling handmatig aan te passen. Voer de Auto-installatie uit als de monitor wordt aangesloten op een nieuwe computer of als de resolutie is veranderd. Als na Auto-installatie het beeld fl ikkert of wazig is, of als het beeld niet op het scherm past, dan zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen. Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Toon het beeld op de optimale resolutie.

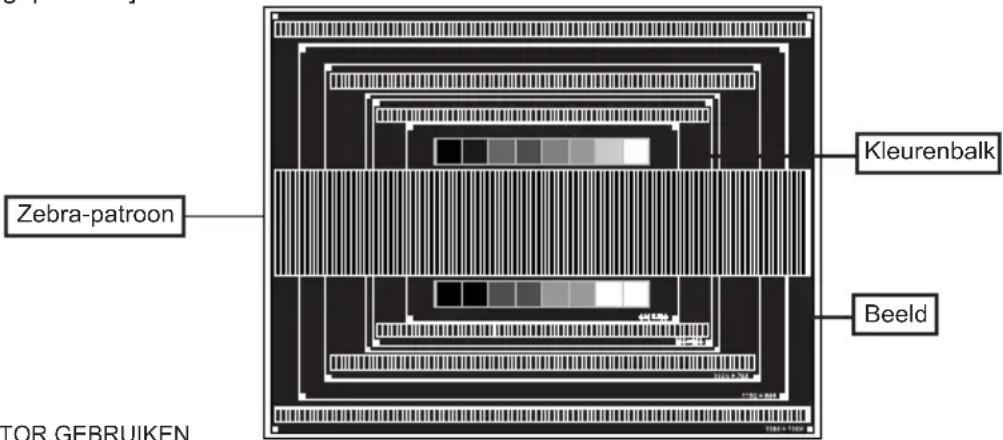

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreff ende documentatie om dit te doen.
Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in als "gecentreerd" in het dialoogvenster van de wallpaper. Als u Microsoft® PLUS! 95/98 gebruikt, annuleer dan de instelling "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

18 DE MONITOR GEBRUIKEN

③ Druk op de AUTO-knop en hou deze 3-4 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is. (AUTO ADJUST)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld fl ikkert, onscherp is, of als het beeld niet op het scherm past na Auto-installatie.
⑤ Pas de V-POSITION zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

⑥ 1) Pas de H-POSITION zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de H-SIZE aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van de afbeelding afzonderlijk verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de H-SIZE, pas dan stappen 1) en 2) aan.
■ Een andere wijze om H-SIZE te wijzigen is om de verticale zig-zag lijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de H-SIZE, H-POSITION en V-POSITION.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied nadat de H-SIZE is aangepast, dan herhaalt u de stappen vanaf ③.

⑦ Pas de FINE aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, dan herhaalt u stappen ⑥ en ⑦mdat de H-SIZE wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H-POSITION aan indien na de FINE-wijziging de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat H-SIZE en FINE zijn aangepast. Herstel uw favoriete achtergrond.

ENERGIEBEHEER

Het power-management van de monitor is zo ingesteld dat deze het stroomverbuik nog verder reduceerd indien de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld.
□ Is het netsnoer goed aangesloten?
□ Staat de Power-schakelaar op ON?
□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.
□ IVerhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
□Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.

② Het scherm is niet gesynchroniseerd.
□ Is de signaalkabel goed aangesloten? □ Valt de signaaltiming van de computer binnen de specifi catie van de monitor? □ Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
③ De schermpositie bevindt zich niet in het midden.
□Valt de signaaltiming van de computer binnen de specificatie van de monitor?
④ Het scherm is te helder of te donker.
□Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?
⑤ Het scherm trilt.
- Valt het voltage binnen de specifi catie van de monitor? - Valt de signaaltiming van de computer binnen de specifi catie van de monitor?
⑥ Geen geluid.
□ De audio-apparatuur (computer enz.) staat AAN. □ De audiokabel is op de juiste wijze aangesloten. □ Zet het geluid harder. □ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
⑦ Het geluid staat tehard of te zacht.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
⑧ Er is een vreemdgeluid te horen.
□ De audiokabel is op de juiste wijze aangesloten.
⑨ Het touch scherm reageert niet.
□ Zit de USB-kabel stevig in de connector? □ Heeft u de "Touch screen"-driver geïnstaleerd?
⑩ De touch-positie veranderd niet.
□ Heeft u de juiste set up van de kalibratie-functie gekozen?

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specifi caties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

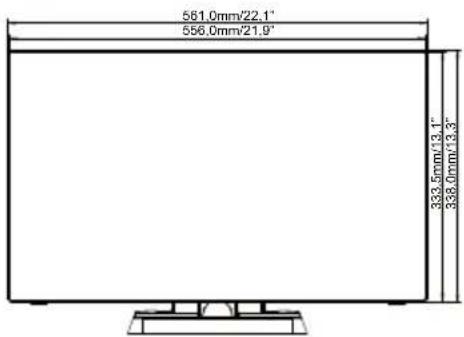

SPECIFICATIES : ProLite T2336MSC

Touch-Scherm	Technologie	Projected capacitive
	Licht doorlatendheid	85%
	Communicatie system	USB
Afmeting Categorie 23"
Lcd-scherm	Panel-technologie IPS
	Afmeting	Diagonaal: 23" (58,4cm)
	Pixelafstand	0,2652mm H × 0,2652mm V
	Helderheid	250cd/m2(Standaard: Zonder Touch-panel),213cd/m2(Standaard: Met Touch Paneel)
	Contrastverhouding	1000 : 1 (Standaard)
	Inkijkhoek Horizontaal	178 graden, verticaal: 178 graden (Standaard)
	Reactietijd	5ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Analogog: Horizontaal: 30,0-80,0kHz, verticaal: 56-75Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting VGA(D-sub) mini 15 pin, DVI-D 24pin, HDMI
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, PositiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: HDMI
USB-versie		USB3,0
Aantal USB-poortenType connector		1 Upstream : B-serie4 Downstream : A-serie
Ingang audio-aansluiting ø 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 0,5Vrms
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat 509,18mm W × 286,41mm H / 20,0" W × 11,3" H
Stroombron 100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		26W standaard, in Energiebeheermodus: 0,5W maximumEnergie-efficiëntieklasse: B
Afmetingen / gewicht		561,0 × 379,0 × 254,0mm / 22,1 × 14,9 × 10,0" (B×H×D),6,3kg / 13,9lbs
Kantelhoek		Omhoog: 90 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 10 tot 90% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, VCCI, PSE, CU

OPMERKING

* USB-toebehoren / Audio apparatuur zijn niet aangesloten.

Touch-Scherm	Technologie	Projected capacitive
	Licht doorlatendheid	85%
	Communicatie system	USB
Afmeting Categorie 22"
Lcd-scherm	Panel-technologie AMVA
	Afmeting	Diagonaal: 21,5" (55cm)
	Pixelafstand	0,248mm H × 0,248mm V
	Helderheid	250cd/m2(Standaard: Zonder Touch-panel),213cd/m2(Standaard: Met Touch Paneel)
	Contrastverhouding	3000 : 1 (Standaard)
	Inkijkhoek Horizontaal: 178 graden, verticaal: 178 graden (Standaard)
	Reactietijd	8ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Analooog: Horizontaal: 30,0-80,0kHz, verticaal: 56-75Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting VGA(D-sub) mini 15 pin, DVI-D 24pin, HDMI
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, PositiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatibleDigitaal: HDMI
USB-versie		USB3,0
Aantal USB-poortenType connector		1 Upstream : B-serie4 Downstream : A-serie
Ingang audio-aansluiting ø 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 0,5Vrms
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat 476,6mm W × 268,1mm H / 18,8" W × 10,6" H
Stroombron 100-240VAC, 50/60Hz, 1A
Energieverbruik*		23W standaard, in Energiebeheermodus: 0,5W maximumEnergie-efficiëntieklasse: B
Afmetingen / gewicht		522,5 × 367,0 × 254,0mm / 20,6 × 14,4 × 10,0" (B×H×D),5,8kg / 12,8lbs
Kantelhoek		Omhoog: 90 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 10 tot 90% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, CU

OPMERKING

* USB-toebehoren / Audio apparatuur zijn niet aangesloten.

AFMETINGEN : ProLite T2336MSC
