Type product	LED-scherm
Schermdiagonaal	68,6 cm (27 inch)
Paneeltype	IPS
Resolutie	1920 x 1080 (Full HD)
Verversingssnelheid	75 Hz
Helderheid	250 cd/m²
Contrastverhouding	1000:1
Kijkhoek	178°/178°
Beeldverhouding	16:9
Ingangen	HDMI 1.4, DisplayPort 1.2, USB-C (optioneel), USB 3.0 hub
Luidsprekers	2x 2W
Hoogteverstelling	Ja, 130 mm
Draaibaar (Pivot)	Ja, 90°
Kantelbaar	Ja, -5° tot 22°
VESA-montage	100 x 100 mm
Afmetingen (met voet)	611 x 455 x 215 mm
Gewicht (met voet)	5,6 kg
Stroomverbruik (typisch)	30 W
Spanningsbereik	100-240 V, 50/60 Hz
Functies	Flikkervrij, blauwlichtfilter, AMD FreeSync
Onderhoud	Reinig met een zachte, droge doek; geen agressieve schoonmaakmiddelen.
Veiligheid	Gebruik een geaard stopcontact; niet blootstellen aan water.
Reserveonderdelen	Niet beschikbaar via consument; neem contact op met klantenservice.
Repareerbaarheid	Reparatie alleen door erkend servicepunt.

Veelgestelde vragen - ProLite B2791HSU-W1 IIYAMA

Hoe stel ik de hoogte van het scherm in?

Druk op de bovenkant van de voet en til of verlaag het scherm tot de gewenste hoogte. Het scherm klikt op zijn plaats.

Welke kabels worden meegeleverd?

Meestal worden een HDMI-kabel, DisplayPort-kabel en USB-kabel meegeleverd. Raadpleeg de verpakking voor exacte inhoud.

Wat is de verversingssnelheid van dit scherm?

De verversingssnelheid is 75 Hz, wat vloeiender beeld biedt dan standaard 60 Hz.

Hoe schakel ik de blauwlichtfilter in?

Ga naar het OSD-menu via de knop onder het scherm, selecteer 'Picture' en schakel 'Blue Light Reducer' in. Kies de gewenste sterkte.

Hoe kan ik het beeld draaien naar portretmodus?

Zet het scherm in de hoogste stand, draai het scherm 90° met de klok mee. Pas indien nodig de beeldrotatie aan in de beeldscherminstellingen van uw besturingssysteem.

Wat is de VESA-montage?

Het scherm heeft een VESA 100x100 mm patroon, zodat u het aan een arm of muurbeugel kunt bevestigen. Verwijder de voet en schroef de beugel vast.

Hoe reinig ik het scherm?

Schakel het scherm uit en veeg het voorzichtig schoon met een zachte, droge microvezeldoek. Gebruik geen alcohol of schoonmaakmiddelen.

Waarom is het beeld wazig?

Controleer of de resolutie is ingesteld op 1920x1080 in de weergave-instellingen. Zorg ook dat de kabels goed zijn aangesloten.

Hoe reset ik het OSD-menu?

Druk op de menuknop, ga naar 'Setup' en selecteer 'Reset OSD'. Bevestig met 'Yes' om terug te keren naar de fabrieksinstellingen.

Kan ik meerdere schermen aansluiten?

Ja, gebruik de HDMI en DisplayPort aansluitingen. Via de USB-C kunt u ook een laptop aansluiten met beeldoverdracht (indien ondersteund).

GEBRUIKSAANWIJZING ProLite B2791HSU-W1 IIYAMA

Dank u dat u voor deze iiyama LCD monitor heeft gekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor instaleert en inschakelt. Bewaar deze handleiding goed om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2014/30/EU “EMC-richtlijn”, 2014/35/EU “Richtlijn ten aanzien van laagspanning”, 2009/125/EG “ErP-richtlijn” en 2011/65/EU “RoHS-richtlijn”.

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

Modelnr.: PL2792H

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

■ Wij behouden ons het recht voor om specifi caties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN ....1

VOORZORGSMAATREGELEN ....1

SPECIALE OPMERKINGEN OVER LCD MONITOREN....3

KLANTENSERVICE 3

REINIGING 3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN ....4

DE INHOUD VAN HET PAKKET CONTROLEREN....4

VESA MUURBEUGEL 5

INSTALLEREN EN VERWIJDEREN VAN DE VOET :

ProLite B2791HSU 6

INSTALLEREN EN VERWIJDEREN VAN DE VOET :

ProLite E2791HSU 7

BESTURINGSELEMENTEN EN AANSLUITINGEN :

ProLite B2791HSU 8

BESTURINGSELEMENTEN EN AANSLUITINGEN :

ProLite E2791HSU 9

DE MONITOR AANSLUITEN : ProLite B2791HSU ....10

DE MONITOR AANSLUITEN : ProLite E2791HSU 11

INSTELLING VAN DE COMPUTER ....12

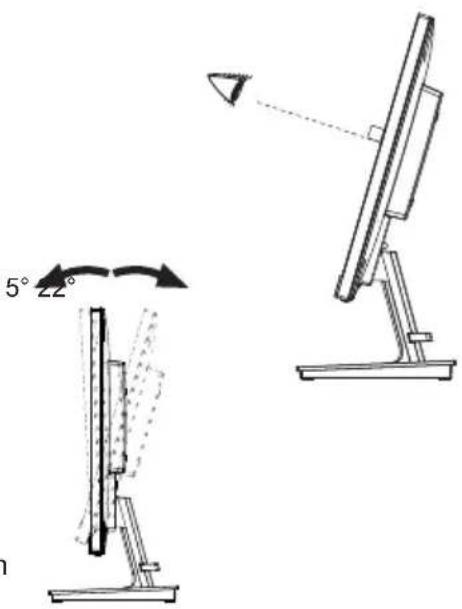

DE KIJKHOEK AANPASSEN : ProLite E2791HSU ......12

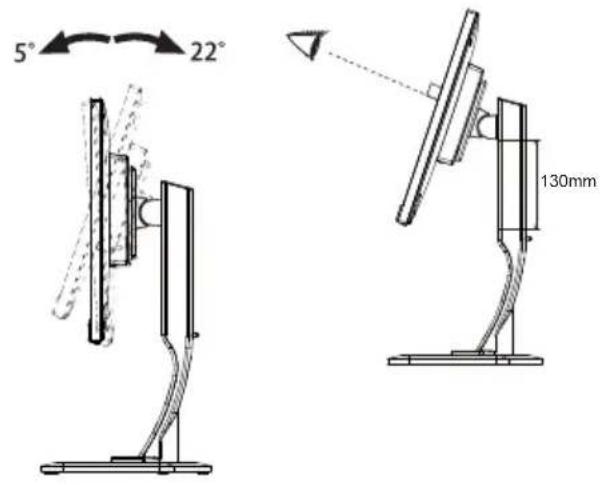

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK :

ProLite B2791HSU 13

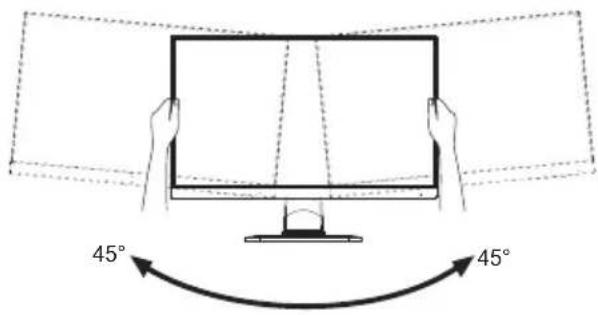

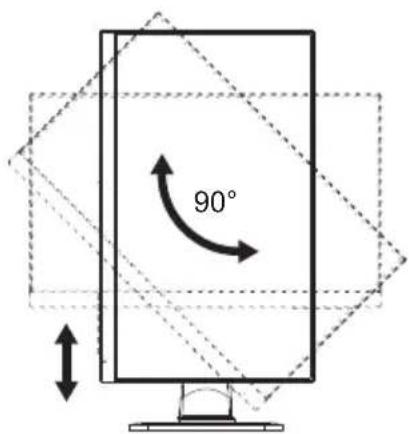

HET PANEEL DRAAIEN : ProLite B2791HSU .....13

DE MONITOR GEBRUIKEN 14

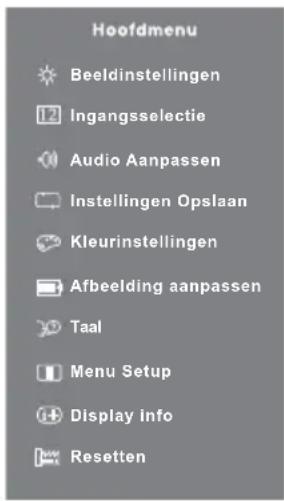

INHOUD VAN HET AANPASSINGSMENU ....15

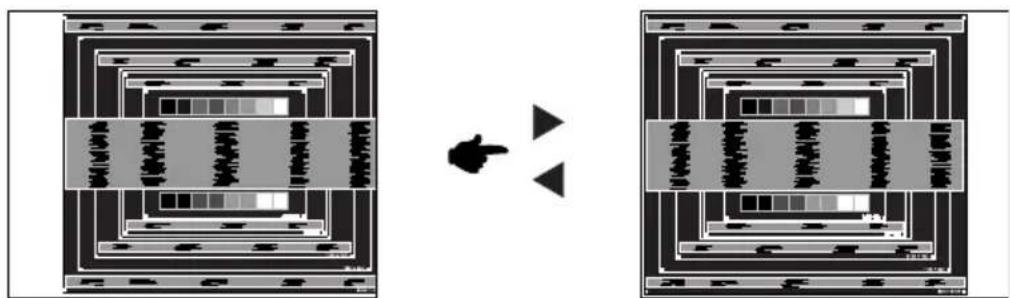

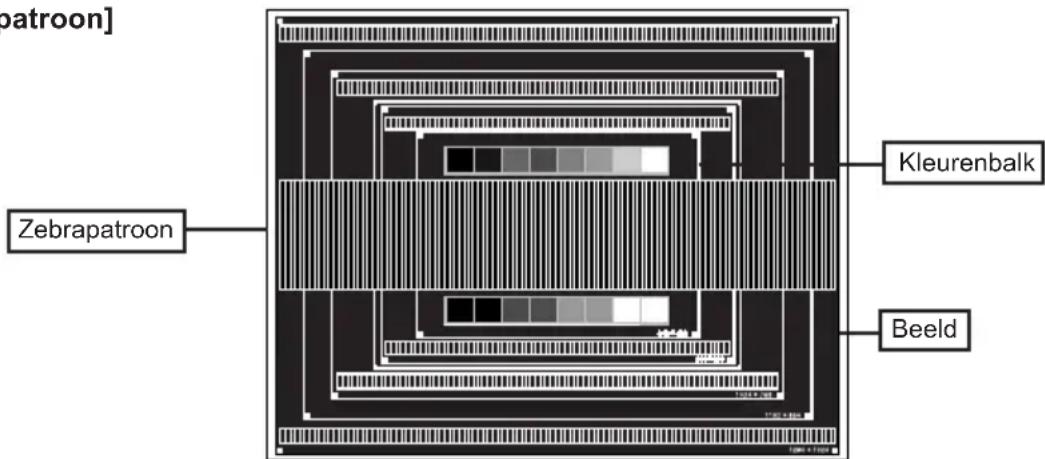

SCHERMAANPASSINGEN 22

ENERGIEBEHEER 25

PROBLEMEN OPLOSSEN 26

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoff en zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffi ge of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Om de stroom-adapter, netsnoer of signaalkabel te verwijderen dient u altijd aan de stekker zèlf te trekken en nóóit aan het snoer zelf. Dit zou brand en/of een elektrische schok kunnen veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

Kijk UIT VOOR UW HANDEN EN VINGERS!

■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen. (Geldt alleen voor in hoogte verstelbare monitor)

OPMERKING AANGAANDE 24/7-GEBRUIK

Dit product is niet specifi ek ontworpen voor 24/7-gebruik onder alle denkbare omstandigheden.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoff en in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

- Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1000:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 300cd/m² (Standaard)
◆ Snelle reactietijd van 1ms (Grijs tot Grijs)
◆ Ondersteund AMD FreeSync™ technologie (via HDMI/DisplayPort inputs)
♦ Flicker free
Blue Light Reducer
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 2W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows 7/8,1/10
◆ Energiebeheer (voldoet aan ENERGY STAR® en VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel*1

■ HDMI kabel

USBkabel

■ Monitorvoet-Basis ⁴

■ Monitorvoet-Basis (Schroef om de monitorvoet-basis te bevestigen bijgesloten) ^*2

■ Monitorvoet ^*2

■ Schroef om de Monitorvoet-Basis te bevestigen (3 stuks) ^*3

■ Kabel Houder ^*2

■ Veiligheidsinstructies ■ Snel-start-handleiding

LET OP

*1 De classifi catie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classifi ciatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

^*2 Bijgeleverd voor ProLite E2791HSU.

*3 Bijgeleverd voor ProLite B2791HSU.

VESA MUURBEUGEL

WAAR- SCHUWING

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 7mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

■ Controleer altijd of de muurwand qua stevigheid geschikt is om het geheel aan te bevestigen.

INSTALLEREN EN VERWIJDEREN VAN DE VOET : ProLite B2791HSU

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.

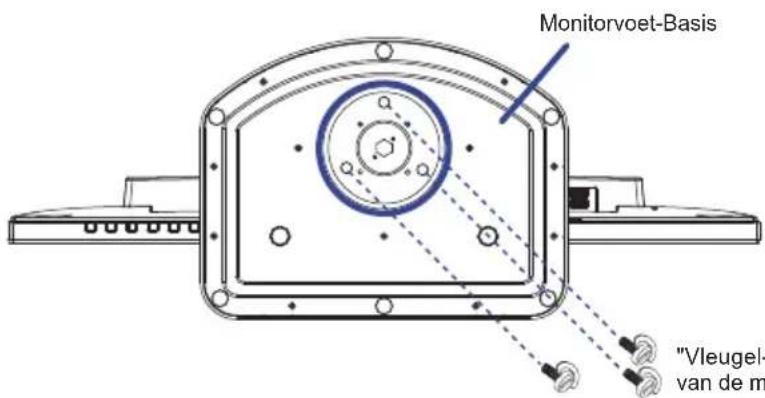

② Installeer de monitorvoet-basis aan de monitor.
③ Gebruik de meegeleverde "vleugel-schroef" ter bevestiging van de basis van de monitorvoet aan de zuil van de monitorvoet.

"Vleugel-schroef" ter bevestiging van de basis van de monitorvoet.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de "vleugel-schroef" om de basis van de monitorvoet los te maken van de zuil van de monitorvoet.

Gelieve de monitor rechtop te zetten. Druk vervolgens de blokkering die zich aan de achterkant van de voetzuil bevindt in, terwijl u de monitor aan de bovenkant naar beneden duwt. Houd rekening met de vering: het scherm kan gemakkelijk loskomen.

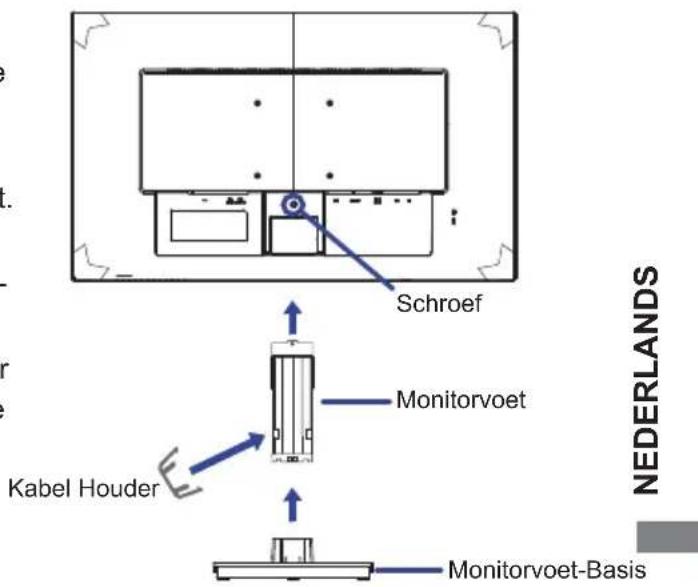

INSTALLEREN EN VERWIJDEREN VAN DE VOET : ProLite E2791HSU

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Houd de monitor vast en bevestig de monitorvoet. Met de meegeleverde schroef vergrendelt u deze.
③ Schuif de monitorvoet-basis in de monitorvoetkolom zoals op tekening getoond.
④ Gebruik de meegeleverde "vleugel-schroef" ter bevestiging van de basis van de monitorvoet aan de zuil van de monitorvoet.
⑤ Plaats het Kabel Houder op zijn plek.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de "vleugel-schroef" om de basis van de monitorvoet los te maken van de zuil van de monitorvoet.
③ Draai de schroef los en haal de voet van de monitor weg.
④ Trek de haak van de kabel-houder naar buiten en verwijder het.

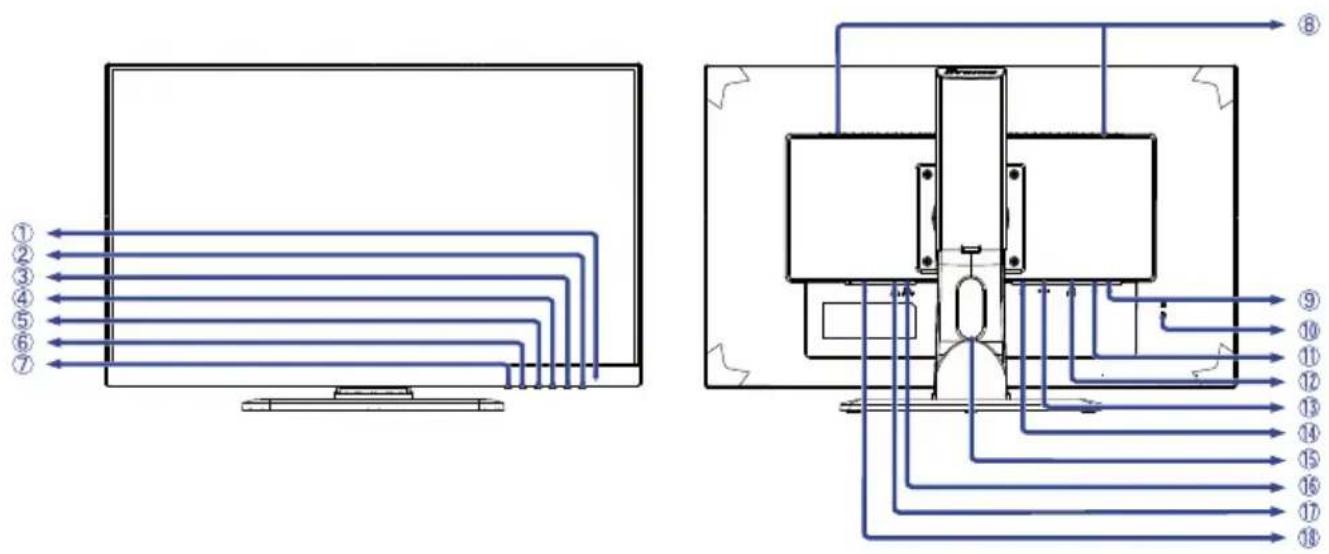

BESTURINGSELEMENTEN EN AANSLUITINGEN : ProLite B2791HSU

① Aan / uit indicator

OPMERKING

Blauw: Normaal gebruik

Oranje: Energiebeheer

② Aan/uit knop (⏻)
③ Menu / Selectietoets (ENTER)
④ Omlaag / Volume toets (▶)
⑤ Omhoog / ECO Mode toets (◀)
⑥ Sluitentoets (EXIT)
⑦ Signaalkeuze-toets (INPUT)
⑧ Luidsprekers
⑨ USB-DOWN aansluiting (○)
⑩ Bevestiging voor veiligheidsslot

OPMERKING veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑪ USB-UP aansluiting (○)
⑫ VGA(D-sub) mini 15pin aansluiting (D-SUB)
⑬ HDMI-aansluiting (HDMI)
⑭ DisplayPort-aansluiting (DP)
⑮ Kabel-doorvoer openiingen
⑯ Audio-aansluiting (LINE OUT)
⑰ Audio-aansluiting (LINE IN)
⑱ Stroomaansluiting(\~Wisselstroom) ( )\~

① Aan / uit indicator

OPMERKING Blauw: Normaal gebruik

Oranje: Energiebeheer

② Aan/uit knop (⏻)
③ Menu / Selectietoets (ENTER)
④ Omlaag / Volume toets (▶)
⑤ Omhoog / ECO Mode toets (◀)
⑥ Sluitentoets (EXIT)
⑦ Signaalkeuze-toets (INPUT)
⑧ Luidsprekers
⑨ USB-DOWN aansluiting (○)
⑩ Bevestiging voor veiligheidsslot

OPMERKING Veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑪ USB-UP aansluiting (○)
⑫ VGA(D-sub) mini 15pin aansluiting (D-SUB)
⑬ HDMI-aansluiting (HDMI)
⑭ DisplayPort-aansluiting (DP)
⑯ Audio-aansluiting (LINE OUT)
⑰ Audio-aansluiting (LINE IN)
⑱ Stroomaansluiting(\~Wisselstroom) (\~

DE MONITOR AANSLUITEN : ProLite B2791HSU

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

* VGA (D-Sub) kabel wordt niet bij de monitor geleverd. Wanneer u een VGA (D-Sub) kabel van slechte kwaliteit gebruikt, kunnen elektromagnetische storingen optreden. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA- ingang wenst aan te sluiten.

[Verzamel kabels]

① Voer de kabels door de openingen.
② Verzamel kabels bij de rug van de Monitorvoet.

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

* VGA (D-Sub) kabel wordt niet bij de monitor geleverd. Wanneer u een VGA (D-Sub) kabel van slechte kwaliteit gebruikt, kunnen elektromagnetische storingen optreden. Gelieve contact met de iiyama Support Centre in uw eigen land op te nemen, als u de monitor via de VGA-ingang wenst aan te sluiten.

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 31: ONERSTEUNDE TIMING.

DE KIJKHOEK AANPASSEN : ProLite E2791HSU

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.
■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.
■ U kunt de monitor maximaal 22° naar boven en 5° naar beneden worden gedraaid.
■ Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het lcd-scherm niet aan als u de hoek verandert. U kunt dan het lcd-scherm beschadigen en het kan zelfs breken.
■ Let goed op dat uw vingers niet klem raken als u de hoek verandert.

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK : ProLite B2791HSU

■ Voor optimale kijk omstandigheden is het belangrijk om recht tegenover het scherm plaats te nemen en vervolgens de hoogte en hoek van het scherm naar persoonlijke voorkeur aft e stellen.
■ Houd het paneel zo dat de monitor niet kantelt als u de hoogte of de hoek van de monitor aanpast.
■ De monitor kan maximaal 130mm de hoogte, 45 graden naar links en rechts, 22 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen.

① Stel de monitor op hoogte in.
② Draai het paneel 90 graden.

Portret: Naar rechts draaien.

Landschap: Naar links draaien.

OPMERKING

■ Wanneer u probeert het paneel te draaien zonder dat het volledig is uitgeklapt, kan de standaard beschadigd raken.
■ Bij het roteren van het scherm naar de portret stand moet de video kaart het beeld kunnen roteren.

③ Wijzig de hoek van de monitor naar wens.

DE MONITOR GEBRUIKEN

De iiyama LCD-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 31 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 22 voor SCHERMAANPASSINGEN.

① Druk op de ENTER-knop om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ◀/▶toetsen.
② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de ENTER-toets. Gebruik vervolgens de ◀ / ▶toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de ENTER-toets. Gebruik de ◀ ▶ toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de EXIT-toets om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Afbeelding aanpassen en druk vervolgens op de Knop ENTER. Selecteer vervolgens Plaatsbepaling met de ◀ / ▶ toetsen. Een aanpassingspagina verschijnt nadat u op de Knop ENTER drukt. Selecteer vervolgens V. Positie met de ◀ / ▶ toetsen.

Druk nogmaals op de Knop ENTER. Gebruik vervolgens de ◀ / ▶ toetsen om de instelling van de verticale positie te veranderen. De verticale positie moet dienovereenkomstig veranderden terwijl u dit doet. Afbeelding aanpass

Druk tenslotte op de EXIT-knop, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD tijd is verstreken. U kunt ook op de EXIT-knop drukken om de OSD snel uit te schakelen.
■Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor Hor. / Vert. positie, Pixel Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

BeeldinstellingenPicture Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Contrast *2Contrast	Te vaag Te intens
Helderheid *1,2,3Brightness	Te donker Te licht
OverdriveOverdrive	Uit / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.
Verh. ContrastAdv. Contrast	Uit	Standaard contrast ratio
	Aan	Verhoogde contrast ratio
ECO Modus ECO Mode Direct	Uit Normaal
	Modus1	Helderheid van back-light wordt verminderd.
	Modus2	Helderheid van back-light wordt meer verminderd dan Modus1.
	Modus3	Helderheid van back-light wordt meer verminderd dan Modus2.
Blue Light Reducer Blue Light Reducer Direct	Uit	Normaal
	Modus1	Blue Light is gereduceerd.
	Modus2	Blue Light is meer gereduceerd dan Modus1.
	Modus3	Blue Light is meer gereduceerd dan Modus2.
Black TunerBlack Tuner	Van -5 tot +5U kunt de donkere tinten aanpassen.
KleurverzadingingColor Saturation	Te weinigTe veel
GammaGamma	Gamma instellen.1.8 / 2.2 / 2.6

*1 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.
*2 Contrast en Helderheid kan niet worden aangepast indien de Verh. Contrast is ingeschakeld.
*3 Helderheid kan niet worden aangepast indien de ECO Modus is ingeschakeld.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

• ECO Modus : Druk op de ◀-knop als het menu niet is weergegeven.
• Blue Light Reducer : Het aandringen en het houden van de EXITknoop 2-3 seconden als het menu niet is weergegeven.

12 IngangsselectieInput Select
Aanpassingsitem Probleem / Optie In te drukken knoppen
Ingangsselectie Input Select Direct	VGA	Selecteer de analoge ingang.
	HDMI	Selecteer de digitale (HDMI) ingang.
	DisplayPort	Selecteer de digitale (DisplayPort) ingang.
	Auto	Zoekt automatisch een beschikbare signaalbron.
OPMERKING De bron van de input wordt bevestigd, niet automatisch wanneer VGA, HDMI en DisplayPort geselecteerd die worden geselecteerd.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Ingangsselectie : Druk op de INPUT -knop als het menu niet is weergegeven.

Audio AanpassenAudio Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Volume Volume Direct	Te zachtTe hard
Geluid UitMute	Uit	Herstelt het geluidsniveau naar het vorige niveau.
	Aan	Schakelt het geluid tijdelijk uit.
OPMERKING Dempen Aan en Uit worden als volgt geschakeld met de ▶knop.Aan→ Uit →
Digitale Audio *Digital Audio		Selecteer de Line-In input. Line-In
		Selecteer de HDMI input. HDMI
		Selecteer de DisplayPort input. DP

* Alleen beschikbaar bij gebruik van HDMI/DisplayPort.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Volume : Druk op de ▶ -knop als het menu niet is weergegeven.

Instellingen OpslaanStore User Setting
Aanpassingsitem		Probleem / Optie	In te drukken knoppen
Instellingen OpslaanStore User Setting			Sla de instellingen van schermaanpassing op.Gebruiker-n
			Sla de instellingen van schermaanpassing op.Gebruiker-n
			Sla de instellingen van schermaanpassing op.Gebruiker-n
OPMERKING U kunt uw gebruikers monitorinstelligen opslaan.De instellingen die kunnen worden onthouden zijn:Contrast, Helderheid, Overdrive, Verh. Contrast, ECO Modus, Volume, Geluid uit,Kleurinstellingen, i-Style Color, Scherpte, Black tuner, Aanpassen video modus

KleurinstellingenColor Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Koel Cool	Blauwachtig wit
Standaard Normal	Geelachtig wit
Warm Warm	Roodachtig wit
GebruikersinstellingUser Color	Rood	Te weinigTe veel
	Groen
	Blauw
Afbeelding aanpassenImage Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
i-Style Color *1i-Style Color	Uit	Valt terug naar de vooraf ingestelde kleur-instelling, niet naar de i-style instelling
	Standaard	Voor het algemene venstersmilieu en monitor standard plaatsen.
	Sport Spel	Voor het milieu van Sport spel.
	FPS Spel	Voor het milieu van FPS spel.
	Strategisch Spel Voor het milieu van Strategisch spel.
	Tekst	Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.
	Gebruiker-modus 1	Past de gebruikers monitorinstellingen toe.
	Gebruiker-modus 2	Past de gebruikers monitorinstellingen toe.
	Gebruiker-modus 3	Past de gebruikers monitorinstellingen toe.
ScherpteSharpness	1 2 3 4 5U kunt de beeldkwaliteit veranderen van 1 tot 5 (scherptot zacht).Druk op de ▶-toets om de beeldkwaliteitoplopend te veranderen. Druk op de ◀-toets om debeeldkwaliteit afl opend te veranderen.
HDMI RGB Bereik *2HDMI RGB Range	Full Range	Voor volledige kleurbereik signaal
	Limited Range	Voor beperkte kleurbereik signaal
Video Modus *3Video Mode Adjust	Volledig Scherm	Volledig beeld weergave
	Beeldverhouding	Expansie van beeld met behoud vanaspect ratio
Plaatsbepaling *5Geometry	Autom. confi guratie *4Auto Adjust Direct	H. / V. Positie, Klok en Fase automatischaanpassen.
	H. PositieH. Position	Te veel naar linksTe veel naar rechts
	V. PositieV. Position	Te laagTe hoog
	KlokClock	Te smalTe breed
	FasePhase	Om knipperende tekst ofregels te corrigeren

*1 i-Style Color kunnen niet worden aangepast indien de Blue Light Reducer is ingeschakeld.
^*2 Alleen HDMI ingang
*3 Alleen HDMI/DisplayPort ingang
*4 Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 18 voor SCHERMAANPASSINGEN.
*5 Alleen analoge ingang.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Autom. confi guratie : Het aandringen en het houden van de INPUT-knoop

18 DE MONITOR GEBRJENnden als het menu niet is weergegeven.

3? TaalLanguage
Aanpassingsitem Probleem / Optie In te drukken knoppen
TaalLanguage		English	Engels		Nederlands
		Français Frans			Česky Tsjechisch
		Deutsch	Duits		Русский Russisch
		Italiano	Italiaans		日本語 Japans
		Polski Pools			简体中文 Vereenvoudigd Chinees
		Español	Spaans

Menu SetupSetup Menu
Aanpassingsitem Probleem / Optie In te drukken knoppen
OSD PositieOSD Position	H. Positie	OSD staat te veel linksOSD staat te veel rechts
	V. Positie	OSD staat te laagOSD staat te hoog
Time-out OSDOSD Time Out	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 30 seconden.
OpeningslogoOpening Logo	Uit	het iiyama-logo wordt niet getoond als de monitor wordt aangezet.
	Aan	het iiyama-logo wordt getoond als de monitor wordt aangezet.
FreeSync *FreeSync	Uit	FreeSync is uitgeschakeld.
	Aan	Stel functie FreeSync.

* Alleen HDMI/DisplayPort ingang

Display info

Display Information

Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.

Display Info

1920x1080 @60Hz

OPMERKING

Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

ResettenReset
Aanpassingsitem Probleem / Optie In te drukken knoppen
Alles resettenReset All		Nee	Terug naar menu.
		Ja	Standaardwaarden worden hersteld.

■ Vergrendelings modus

1. De OSD-vergrendeling activeren door monitor-knoppen ENTER ongeveer 10 seconden lang in te drukken. Als men hierna de monitor-knoppen gebruikt, dan zal de tekst "OSD Locked" verschijnen.
2. De OSD wordt weer ontgrendeld door monitor-knoppen ENTER ongeveer 10 seconden lang in te drukken.

1. U kunt de Power aan/uit-vergrendeling activeren door de monitor-knoppen engeveer 10 seconden lang in te drukken. Hierdoor kan de monitor niet uitgeschakeld worden. Indien de Power-knop ingedrukt wordt, verschijnt de tekst "Power Button Locked"
2. De Power aan/uit-vergrendeling vervalt weer indien nogmaals de monitor-knoppen ▶ ongeveer 10 seconden lang worden ingedrukt.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Positie, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto installatie uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto installatie het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreff ende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd.

[Aanpassingspatroon]

③ Het aandringen en het houden van de INPUT-knoop 2-3 seconden als het menu niet is weergegeven. (Autom. confi guratie)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto installatie.
⑤ Pas de Vert. positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

⑥ 1) Pas de Hor. positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, Hor. positie en Vert. positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de clock wellicht niet correct is aangepast.
■ Pas de Hor. positie aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld. □ Is het netsnoer goed aangesloten?
(Power-indicator licht niet op.)
□ Staat de Power-schakelaar op ON?
□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
(Power-indicator □ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de mis aanraken.
□ Verhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicator □ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord is oranje.) of de muis aanraken.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
② Het scherm is niet □ Is de signaalkabel goed aangesloten?
gesynchroniseerd.
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
□ Valt het video-uitgangsniveau van de computer binnen de specifi catie van de monitor?
③ De schermpositie □ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
het midden.
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
④ Het scherm is □ Valt het video-uitgangsniveau van de computer binnen de specifi catie van te helder of te de monitor? donker.

Probleem Controlepunt

⑤ Het scherm trilt. □ Valt het voltage binnen de specifi catie van de monitor?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
⑥ Geen geluid. □ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder.
□ De Mute-functie is UIT.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
⑦ Het geluid staat □ Het audio-uitvoerniveau van de audioapparatuur komt overeen met tehard of te zacht. despecifi caties van de monitor.
⑧ Er is een vreemdgeluid te horen. □ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specifi caties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES : ProLite B2791HSU

Afmeting Categorie 27"
Lcd-scherm	Panel-technologie TN
	Afmeting Diagonaal: 27" (68,6cm)
	Pixelafstand 0,311mm H × 0,311mm V
	Helderheid 300cd/m	2 (Standaard)
	Contrastverhouding 1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd 1ms (Grijs	tot Grijs)
Aantal kleuren Ongeveer 16,7m
Synchronisatiefrequentie		VGA: Horizontaal: 30,0-83,0kHz, verticaal: 55-75HzHDMI(zonder FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 55-75HzHDMI(met FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 48-75HzDisplayPort(zonder FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 55-75HzDisplayPort(met FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 48-75Hz
Optimaal resolutie 1920 × 1080,		2,1 MegaPixels
Max. ondersteunde resolutie		VGA: 1920 × 1080 60HzHDMI(zonder FreeSync): 1920 × 1080 75HzHDMI(met FreeSync): 1920 × 1080 75HzDisplayPort(zonder FreeSync): 1920 × 1080 75HzDisplayPort(met FreeSync): 1920 × 1080 75Hz
Ingangsaansluiting VGA(D-sub)		mini 15 pin, HDMI, DisplayPort
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, PositiefDigitaal: HDMI, DisplayPort
USB-versie		USB2,0
Aantal USB-poortenType connector		1 Upstream : B-serie2 Downstream : A-serie
Ingang audio-aansluiting		ø 3,5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Koptelefoon aansluiting		ø 3,5mm mini jack (Stereo)
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat		597,60mm W × 336,15mm H / 23,5" W × 13,2" H
Stroombron		100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		19W standaard, in Energiebeheermodus: 0,5W maximumEnergie-efficiëntieklasse: A+
Afmetingen / gewicht		613,5 × 397,5 - 527,5 × 230,0mm / 24,2 × 15,6 - 20,8 × 9,1" (B×H×D), 6,9kg / 15,21lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 5 graden, Links / Rechts: 45 graden elk
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-GS, CU, ENERGY STAR®

OPMERKING

* Voorwaarde: Er is geen geluidsapparatuur/USB apparatuur aangesloten.

Afmeting Categorie 27"
Lcd-scherm	Panel-technologie TN
	Afmeting Diagonaal: 27" (68,6cm)
	Pixelafstand 0,311mm H × 0,311mm V
	Helderheid 300cd/m	2 (Standaard)
	Contrastverhouding 1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd 1ms (Grijs tot Grijs)
Aantal kleuren Ongeveer 16,7m
Synchronisatiefrequentie		VGA: Horizontaal: 30,0-83,0kHz, verticaal: 55-75HzHDMI(zonder FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 55-75HzHDMI(met FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 48-75HzDisplayPort(zonder FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 55-75HzDisplayPort(met FreeSync): Horizontaal: 30,0-84,0kHz, verticaal: 48-75Hz
Optimaal resolutie 1920 × 1080,		2,1 MegaPixels
Max. ondersteunde resolutie		VGA: 1920 × 1080 60HzHDMI(zonder FreeSync): 1920 × 1080 75HzHDMI(met FreeSync): 1920 × 1080 75HzDisplayPort(zonder FreeSync): 1920 × 1080 75HzDisplayPort(met FreeSync): 1920 × 1080 75Hz
Ingangsaansluiting VGA(D-sub)		mini 15 pin, HDMI, DisplayPort
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, PositiefDigital: HDMI, DisplayPort
USB-versie		USB2,0
Aantal USB-poortenType connector		1 Upstream : B-serie2 Downstream : A-serie
Ingang audio-aansluiting		ø 3,5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Koptelefoon aansluiting		ø 3,5mm mini jack (Stereo)
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat		597,60mm W × 336,15mm H / 23,5" W × 13,2" H
Stroombron		100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		19W standaard, in Energiebeheermodus: 0,5W maximumEnergie-efficiëntieklasse: A+
Afmetingen / gewicht		613,5 × 440,5 × 197,0mm / 24,2 × 17,3 × 7,7" (B×H×D),5,3kg / 11,68lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-GS, CU, ENERGY STAR®

OPMERKING

* Voorwaarde: Er is geen geluidsapparatuur/USB apparatuur aangesloten.

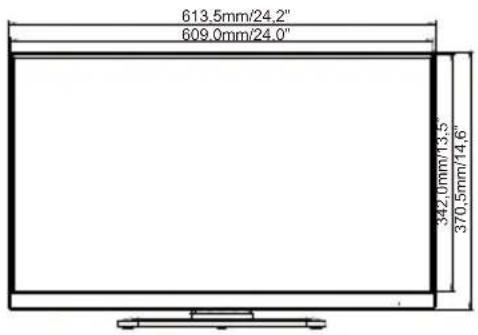

AFMETINGEN : ProLite B2791HSU
