Type product	Afzuigkap (wasemkap)
Merk	AEG-Electrolux
Model	DI 9610 M
Afmetingen (H x B x D)	96-124 cm x 99,9 cm x 60 cm
Totale aansluitwaarde	255 W
Ventilatormotor	175 W
Verlichting	4 x 20 W (30° ∅35 12V GU4)
Spanning	220-240 V
Bediening	Toetsen met LED-indicatie voor zuigstanden en filterverzadiging
Gebruiksfuncties	Afzuigkap of recirculatiekap (met koolfilter)
Filtertype	Metalen vetfilters (wasbaar), optioneel koolfilter Type 20 (LONG LIFE, reinigbaar)
Afvoerbuisdiameter	150 mm (verloopstuk 150/125 mm meegeleverd)
Minimale afstand tot kookplaat	Elektrisch: 500 mm, gas: 650 mm
Snoerlengte	150 cm
Verzadigingsindicatie	LED knippert na 40 gebruiksuren (vetfilter) of 160 gebruiksuren (koolfilter)
Onderhoud vetfilters	Elke 4 weken reinigen in vaatwasser of met de hand
Onderhoud koolfilter	Reinigen om de 2 maanden (indien LONG LIFE), vervangen na 3 jaar
Lamp vervangen	GU4 12V 20W, afdekkapje met schroevendraaier verwijderen
Montage	Plafondmontage, verstelbare hoogte, inclusief montagemateriaal
Accessoires (extra)	Koolfilter Type 20, muurkast, afvoerbuis
Veiligheid	Apparaat spanningsloos maken bij onderhoud; brandgevaar bij onjuist filteronderhoud
Klantenservice	Tel. [phone] (service), 0172-468172 (consumenten)
Gewicht	Niet gespecificeerd

Veelgestelde vragen - DI 9610 M AEG-ELECTROLUX

Hoe reinig ik de metalen vetfilters?

Demonteer de vetfilters (vergrendeling naar beneden schuiven). U kunt ze reinigen in de vaatwasser (hoogste temperatuur min. 65°C) of met de hand in heet water met een vetoplossend middel. Laat ze goed drogen voordat u ze terugplaatst.

Hoe vaak moet ik het koolfilter vervangen of reinigen?

Het LONG LIFE koolfilter moet om de 2 maanden worden gereinigd in de vaatwasser (min. 65°C) en daarna 10 minuten in de oven bij 100°C worden gedroogd. Na 3 jaar moet het filter worden vervangen (capaciteit 50% minder).

Wat betekent het knipperende LED-lampje?

Knippert LED 5 (stand 1) -> vetfilter moet worden gereinigd (na ca. 40 gebruiksuren). Knippert LED 6 (stand 2) -> koolfilter moet worden vervangen of gereinigd (na ca. 160 gebruiksuren). Reset na onderhoud: toets 2 gedurende 3 seconden indrukken.

Kan ik de afzuigkap als recirculatiekap gebruiken?

Ja, dat is mogelijk. U heeft een origineel koolfilter (extra leverbaar accessoire) nodig. Schakel dan de verzadigingsindicatie voor het koolfilter in door toetsen 3 en 4 tegelijk 3 seconden in te drukken (zie handleiding).

Wat is de minimale afstand tussen de kap en de kookplaat?

Voor een elektrisch fornuis minimaal 500 mm, voor een gasfornuis minimaal 650 mm. Indien de installatie-aanwijzing van het gasfornuis een grotere afstand vermeldt, moet die worden aangehouden.

Hoe vervang ik een kapotte lamp?

Trek eerst de stekker uit het stopcontact. Verwijder het afdekkapje van de lamp met een schroevendraaier. Vervang de lamp door een gelijkwaardige: 20W, 12V, GU4, 30° ∅35. Monteer het kapje weer.

Wat moet ik doen bij een storing?

Neem contact op met de klantenservice van AEG-Electrolux (tel. [phone]). Houd het E-nummer en F-nummer bij de hand; deze staan op het typeplaatje aan de binnenzijde van de kap (achter de vetfilters).

Hoe reset ik de filterverzadigingsindicatie?

Nadat u de vetfilters heeft gereinigd of het koolfilter heeft vervangen, houdt u toets 2 (OFF/Reset) gedurende 3 seconden ingedrukt tot het LED-lampje (5 of 6) stopt met knipperen.

Welke diameter moet de afvoerbuis hebben?

De aanbevolen diameter is 150 mm. Als er al een 125 mm buis aanwezig is, kunt u het meegeleverde verloopstuk 150/125 mm gebruiken. Gebruik bij voorkeur korte, rechte leidingen met flauwe bochten voor optimale prestatie.

Waar vind ik het typeplaatje van mijn afzuigkap?

Het typeplaatje bevindt zich aan de binnenzijde van de afzuigkap, achter de metalen vetfilters. U vindt er het model, E-nummer en F-nummer.

GEBRUIKSAANWIJZING DI 9610 M AEG-ELECTROLUX

Installatie- en gebruiksaanwijzing

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

- Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

- Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Het apparaat mag niet bij het huisvuil worden gezet.

- Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijke reinigingsdienst of het gemeentehuis.

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Inhoud

Veiligheidsaanwijzingen 25

voor de gebruiker 25

voor de keukenmeubel-monteur 25

Algemeen 27

Gebruik als afzuigkap 27

Gebruik als recirculatiekap 27

Bediening van de afzuigkap 28

Controle-inrichting voor vet- en koolfilters

Onderhoud 30

Metalen vetfilters 30

Verwijderen van de frontplaten 30

Koolfilter 32

Vervangen van de lamp(en) 33

Reiniging 34

Extra leverbare accessoires 34

Klantenservice 35

Elektrische aansluiting 37

Installatie 37

Veiligheidsaanwijzingen

voor de gebruiker

• U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.
• Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.
• De olie in de frituurpan kan door oververhitting vlam vatten.
• Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.
• Wij wijzen u erop dat door oververhitting brand kan ontstaan.
• Flamberen onder de afzuigkap is niet toegestaan.
• Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).
• Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

• De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150mm hebben.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
• Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden: elektrisch fornuis 500 mm gasfornuis 650 mm

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven moet hiermee rekening worden gehouden.

• Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.
• De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor

de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

Gebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening A aan te brengen buis naar buiten afgevoerd afb. 1.
• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.
• Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

• De lucht wordt door koolfilters gefilterd en weer de keuken in geleid.
• Voor gebruik als recirculatiekap is een origineel koolfilter (extra leverbaar accessoire) nodig.

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Het verdient aanbeveling de afzuigkap enkele minuten voor u met koken begint aan te zetten en hem na het koken nog ongeveer 15 minuten aan te laten staan.

De bedieningen zijn aan de zijde van de wasemkap:

afb. 2

1. Lichtschakelaar ON/OFF:

druk eenmaal om de lichten aan te zetten (soft licht) druk tweemaal om de lichtintensiteit te verhogen druk opnieuw om de lichten uit te doen

2.OFF motor en Reset knop indicatie verzadigde filters.

3.Selectieknop voor de standen 1-2-3

4.Selectieknop voor de intensieve snelheid:

met een tijdsduur van 5 minuten daarna keert de kap terug op de eerder ingestelde snelheid.

1. Led indicatie stand (zuigkracht) 1 en verzadigd vetfilter (knipperend Led).

2. Led indicatie stand (zuigkracht) 2 en verzadigd koolstofffilter (knipperend Led).

3. Led indicatie stand (zuigkracht) 3

4. Led indicatie stand (zuigkracht) intensief

Controle-inrichting voor vet- en koolfilters

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters gereinigd resp. het koolfilter vervangen moet worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfiter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

Toets 3 en 4 tegelijk 3 seconden ingedrukt houden. Eerst gaat alleen de LED-indicatie vetfilter 5 branden. Zodra ook de LED-indicatie koolfilter 6 gaat branden is de verzadigingsindicatie ingeschakeld.

Om de indicatie uit te schakelen: toets 3 en 4 tegelijk 3 seconden ingedrukt houden tot de LED-indicatie koolfiter 6 uitgaat.

LED-indicatie vetfilters (5)

De LED-indicatie 5 knippert als de vetfilters moeten worden gereinigd. Dat is na ca. 40 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter (6)

De LED-indicatie 6 knippert als het koolfilter moet worden vervangen. Dat is na ca. 160 gebruiksuren het geval. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen van de vetfilters resp. vervangen van het koolfilter toets 23 seconden ingedrukt houden tot de LED-indicatie vetfilter 5 of koolfilter 6 niet meer knippert.

Onderhoud

Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt. Om het vetfilter te bereiken eerst de frontplaten die het bedekken verwijderen.

Verwijderen van de frontplaten

De frontplaat optillen, naar boven draaien en losmaken. Deze handeling herhalen voor alle platen. Afb. 3.

Demonteren van de metalen vetfilters

Schuif de vergrendeling van de metalen vetfilters eerst naar beneden en trek de cassette dan naar buiten. Afb. 4.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen.

Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten. Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

- Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.

- Daarvoor is een origineel koolfilter nodig (zie "Extra leverbare accessoires").

- Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage

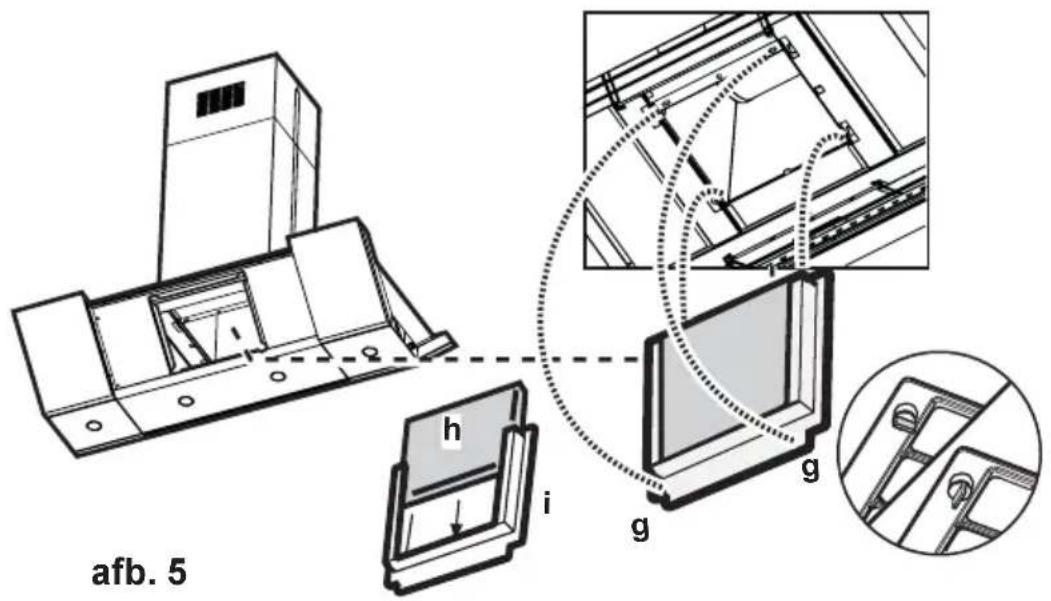

Het frame i van het filter h losnemen: daartoe de vergrendelingen g 90° draaien. Koolfilter in het frame zetten en in omgekeerde volgorde weer bevestigen. Afb. 5.

- Om het filter los te nemen in omgekeerde volgorde te werk gaan.

- Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.

- Het koolfilter kunt u bestellen bij de service-afdeling.

Attentie

- Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

- De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vervangen van de lamp(en)

• Stekker uit het stopcontact trekken.
• Afdekkapje van de lamp m.b.v. een schroevendraaier losmaken en verwijderen, afb. 6.
• Defecte lamp door een gelijkwaardige lamp vervangen.
  • Afdekkapje weer monteren.
• Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen.
  Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

koolfilter Type 20

muurkast Neem contact op met

onze service-afdeling

afvoerbuis Neem contact op met

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen [phone]

(voor algemene, product- of gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

• Hoe doet de storing zich voor?
• Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Technische gegevens

Afmetingen (in cm):

Hoogte 96-124

Breedte 99,9

Diepte 60

Totale aansluitwaarde: 255 W

Ventilatormotor: 175 W

Verlichting*: 4 x 20 W (30° ∅35 12V GU4)

Lengte van het aansluitsnoer: 150 cm

Elektrische aansluiting: 220-240 V

4 metaalschroeven 3 x 9 mm (2 voor bevestiging van bovenste deel van de schacht + 2 voor de schachtbeugels)

14metaalschroeven 4 x 8 mm (4 voor bevestiging van de schacht + 10 voor bevestiging van de kap aan de schacht)

14metaalschroeven 4 x 7 mm (voor bevestiging van de schachtdelen)

2 schachtbeugels

14bevestigingsveren

1 inbussleutel

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten. Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk. Vaste aansluiting alleen door een erkend elektro-installateur!

Installatie - afb. 7-8-9-10-11

Luchtgeleider monteren (drie delen – alleen bij gebruik als recirculatiekap):

De drie delen moeten met twee schroeven aan elkaar bevestigd worden, de maat van de luchtgeleider is regelbaar en moet overeenkomen met de breedte van de montagesteun waaraan hij wordt bevestigd.

De kap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste plafonds. Toch moet contact

opgenomen worden met een erkend installateur om er zeker van te zijn dat de materialen geschikt zijn voor uw type plafond. Het plafond moet bovendien stevig genoeg zijn om het gewicht van de kap te houden.

Tijdens de montage van het apparaat mag het niet aan het stroomnet aangesloten zijn.

• De gewenste lengte van het draaggeraamte van de kap instellen. Van deze instelling hangt de definitieve hoogte van de kap af. Let er daarbij op dat de kap na de installatie bij elektrische fornuizen minstens 50 cm en bij gasfornuizen minstens 65 cm van de bovenkant van het fornuis verwijderd moet zijn.
• De twee delen van het geraamte met in totaal acht schroeven vastzetten (2).
• Loodrecht op de kookplaat het boorsjabloon op het plafond aanbrengen (3 - het midden van het sjabloon moet overeenkomen met het midden van de kookplaat en de zijkanten moeten parallel lopen met de zijkanten van de kookplaat; de kant van het sjabloon met het opschrift FRONT komt overeen met de kant van de bedieningselementen). De elektrische aansluiting maken.
• De aangegeven gaten boren (zes gaten voor zes wandpluggen - vier pluggen voor het ophangen) en vier schroeven zodanig in de buitenste gaten draaien, dat tussen schroefkop en plafond een afstand van ca. 1 cm overblijft (4).
• Een afvoerbuis in het geraamte schuiven (5) en met de flens van de ventilatoruitlaat verbinden (afvoerbuis en bevestigingsringen niet meegeleverd).
• Het draaggeraamte aan de vier plafondschroeven hangen (6 - zie ook 4).

ATTENTIE! De geraamtekant met de aansluitbus komt overeen met de bedieningskant van de gemonteerde kap.

• De vier schroeven (7) stevig vastdraaien.
• In de vrij gebleven gaten (8) als extra beveiliging nog twee schroeven aanbrengen en stevig vastdraaien.
• De kap aansluiten (9), maar het stroomnet pas na de montage inschakelen.
• Verwijder de voorpanelen en de vetfilters (zie de paragraven "Verwijderen van de frontplaten" en "Demonteren van de metalen vetfilters").
• De kap aan het draaggeraamte (10) hangen en controleren of hij goed op z'n plek zit:

- om de kap op te hangen vier schroeven iets indraaien (zie 10 en 12).

- De kap aan het geraamte bevestigen met twee schroeven (11) die later ook voor het centreren van de beide delen nodig zijn.

- De vier schroeven waarmee de kap aan het draaggeraamte bevestigd is (12) stevig vastdraaien.

• Bij gebruik als afzuigkap (13A) het andere eind van de afvoerbuis aan de afvoerinstallatie in de woning aansluiten.
  Bij gebruik met koofilter (13F) luchtgeleider F aan het rooster monteren en met vier schroeven aan de daarvoor bedoelde houder bevestigen. Ten slotte de afvoerbuis met de luchtgeleider verbinden.
• De meegeleverde moeren met bevestigingsshaken (14) binnenin de bovenste en onderste schouwdelen ter hoogte van de rechthoekige ogen aanbrengen. In totaal moeten tien moeren worden gemonteerd.
• De beide bovenste delen van de rookafvoerschacht zo in elkaar schuiven, dat de houder afgedekt is (15) en één van de beide sleuven aan de kant van de bedieningselementen en de andere aan de tegenovergestelde kant zit. De beide delen met acht schroeven en veren (vier per kant zoals in de afbeelding aangegeven; de veren horizontaal aanbrengen) bevestigen.
• De bovenste schouw in de buurt van het plafond met twee schroeven (16, één per kant) aan het geraamte bevestigen.

- De elektrische aansluiting van het bedieningspaneel en de controlelampjes uitvoeren (17).

- De beide onderste schouwdelen voor afdekking van het geraamte (18) in elkaar zetten; daarvoor zes schroeven gebruiken (drie per kant zoals in de afbeelding aangegeven; de veren horizontaal aanbrengen).

• Het onderste deel van de schouw zo plaatsen dat het de motorruimte en de verbindingsdoos volledig afdekt.
• Met twee profielen (19 - meegeleverd) de bevestigingspunten van de delen van de onderste schouw afdekken (ATTENTIE! DE PROFIELEN VOOR DE ONDERSTE SCHOUW ZIJN TE HERKENNEN AAN HET FEIT DAT ZE SMALLER EN PLATTER ZIJN).
  De bredere profielen zijn daarentegen voor de bovenste schouw bedoeld en worden op maat gesneden. Indien nodig de delen iets wijder maken, opdat ze goed tegen de schouw liggen.
• Monteer weer de voorpanelen en de vetfilters.
• Met de hoofdschakelaar van de huisinstallatie de stroom weer inschakelen en controleren of de kap goed functioneert.
