Type product	Afzuigkap (inbouw-wasemkap met plat scherm)
Merk	AEG-Electrolux
Model	DI 9611
Afmetingen (breedte x diepte x hoogte)	90 x 50 x 60 cm (geschat)
Gewicht	Ongeveer 15 kg (geschat)
Spanning	230 V / 50 Hz
Vermogen motor	200 W (geschat)
Verlichting	2 x 20 W halogeenlampen
Afzuigcapaciteit	Maximaal 650 m³/uur (geschat)
Geluidsniveau	52 dB (laagste stand) tot 65 dB (hoogste stand) (geschat)
Bediening	Elektronische aanraaktoetsen met display
Ventilatorstanden	3 snelle standen + intensieve stand (5 minuten)
Vertraagde uitschakeling	Ja, instelbaar van 5 tot 30 minuten
Filtertype	Metalen vetfilters (afwasbaar) + optionele actieve koolstoffilter
Filterindicatie	Digitale alarmmelding voor vetfilters (F) en koolstoffilter (C)
Materiaal	Roestvrij staal en glas
Afvoer	Afzuig- of filterversie, aansluiting ø 120/125/150 mm
Minimale afstand tot kookplaat	650 mm
Veiligheidsklasse	Klasse I (aardingsplichtig)
Inhoud verpakking	Wasemkap, telescopische schouw, bevestigingsmateriaal, boormal, handleiding

Veelgestelde vragen - DI 9611 AEG-ELECTROLUX

Hoe installeer ik de AEG-Electrolux DI 9611 afzuigkap?

Volg de montagehandleiding: bevestig het frame aan het plafond met de meegeleverde pluggen en schroeven. Zorg dat de minimale afstand van 650 mm tot de kookplaat wordt aangehouden. Sluit de afvoerleiding aan met een diameter van 120 mm of groter. Voor elektrische aansluiting moet een tweepolige schakelaar met een opening van minstens 3 mm worden gebruikt.

Hoe reinig ik de metalen vetfilters?

De metalen vetfilters kunnen in de vaatwasmachine worden gereinigd. Verwijder ze door het comfortpaneel te openen en de filters naar achteren te duwen. Reset het alarm door de motor uit te schakelen en toets D 3 seconden ingedrukt te houden tot het display uitgaat.

Hoe vervang ik de actieve koolstoffilter?

Open het comfortpaneel, verwijder de metalen vetfilters, maak de haakjes van de koolstoffilter los en plaats een nieuwe filter. Reset het alarm door de motor uit te schakelen en toets D 3 seconden in te drukken. De koolstoffilter is niet wasbaar en moet om de 4 maanden worden vervangen.

Wat betekenen de symbolen F en C op het display?

Het symbool F geeft aan dat de metalen vetfilters moeten worden gereinigd (na 100 bedrijfsuren). C geeft aan dat de actieve koolstoffilter moet worden vervangen (na 200 bedrijfsuren). Beide alarmen worden gereset door de motor uit te schakelen en toets D 3 seconden in te drukken.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, de kap kan in filterversie worden gebruikt met een actieve koolstoffilter. In dat geval moet de luchtuitlaat worden gesloten en de koolstoffilter worden geïnstalleerd. De minimale afstand tot de kookplaat blijft 650 mm.

Hoe stel ik de vertraagde uitschakeling in?

Druk op toets F om de delay-functie te activeren. De standaard tijden zijn: snelheid 1 = 20 min, snelheid 2 = 15 min, snelheid 3 = 10 min. Door nogmaals op F te drukken kunt u de tijd aanpassen naar 5, 10, 15, 20, 25 of 30 minuten. Selecteer 0 om de functie uit te schakelen.

Waarom werkt de verlichting niet?

Controleer of de halogeenlampen (2 x 20 W) niet defect zijn. Vervang indien nodig door hetzelfde type. Schakel eerst de stroom uit. Verwijder de metalen behuizing door deze onder de ring op te tillen en vervang de lamp. Zorg dat de pinnen correct in de lamphouder worden gestoken.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm. Dit is verplicht voor een veilige installatie. Bij gasfornuizen kan een grotere afstand nodig zijn; raadpleeg de handleiding.

Hoe activeer ik het alarm voor de actieve koolstoffilter?

Schakel de verlichting en motor uit. Koppel de kap los van het stroomnet. Sluit de stroom weer aan terwijl u toets C ingedrukt houdt. Binnen 3 seconden drukt u op toets B. Het display toont 2 keer knipperend C (geactiveerd) of 1 keer (gedeactiveerd).

Wat moet ik doen als de kap niet goed afzuigt?

Controleer of de vetfilters schoon zijn en of de afvoerleiding niet verstopt is. Bij filterversie: vervang de koolstoffilter. Controleer ook of het glazen paneel volledig geopend is. Als het probleem aanhoudt, neem dan contact op met de klantenservice met vermelding van E-Nr. en F-Nr. (zie typeplaatje).

GEBRUIKSAANWIJZING DI 9611 AEG-ELECTROLUX

Inbouw-wasemkappen met plat scherm Hottes aspirantes encastrables à visière plate

Montage- und Gebrauchsanweisung Installation and Operating Instructions Istruzioni di montaggio e per l'uso Montage- en gebruiksaanwijzing Instructions de montage et mode d'emploi

Gebruiksaanwijzing INHOUDSOPGAVE

ADVIEZEN EN SUGGESTIES....51
EIGENSCHAPPEN....52
INSTALLATIE 54
GEBRUIK....58
ONDERHOUD 59

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm.
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• De wasemkap mag niet gebruikt worden door kinderen of door personen die niet in staat zijn de kap correct te gebruiken.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen.
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Ref.	Productonderdelen
1 1 Wasemkap compleet met: Bedieningen, Licht, Filters
2 1 Telescopische Schouw Bestaande uit:
2.1	1 Bovenstuk
2.2	1 Onderstuk
7.1	1 Telescopisch frame compleet met afzuiginrichting, bestaand uit:
7.1a	1 Bovenste frame
7.1b	1 Onderste frame
9 1 Reductieflens ø 150-120 mm
10 1 Flens ø 150
10a	1 Toom met Klep ø 150
10b	1 Flens ø 125 mm
15	1 Verbindingsstuk Luchtuitlaat
24	1 Aansluitdoos
25	2 Leidingklemmen
26	2 Glas
Ref.	Installatieonderdelen
11	4 Pluggen ø 10
12c	6 Schroeven 2,9 x 6,5
12e	2 Schroeven 2,9 x 9,5
12f	4 Schroeven M6 x 10
12g	4 Schroeven M6 x 80
12h	4 Schroeven 5,2 x 70
21	1 Boormal
22	4 Ringen øi 6,4
23	4 Moeren M6
Documentatie
	1 Gebruiksaanwijzing

• Teken met behulp van een looddraad op het plafond/de draagplank het midden van de kookplaat af.
• Houd de bijgeleverde boormal 21 tegen het plafond/de plank, en laat het midden hiervan samenvallen met het afgetekende punt en lijn de assen van de boormal uit met de assen van de kookplaat.
• Teken de middelpunten van de gaten van de boormal af.

• Boor gaten in de afgetekende punten:

• Plafond van massief beton: volgens de gebruikte betonpluggen.

• Plafond van steen met luchtkamer, met resistente dikte van 20 mm: ø 10 mm.(schuif onmiddellijk de bijgeleverde pluggen 11 in de gaten).
• Plafond van houten balken: afhankelijk van de gebruikte houtschroeven.
• Houten planken: 7 mm.
• Doorvoer van de elektrische voedingskabel: 10 mm.
• Luchtuitlaat (Afzuigversie): overeenkomstig de diameter van de verbinding met de afvoerleiding naar buiten.

- Zet de twee schroeven vast in kruisvorm, maar laat een ruimte vrij van 4-5 mm tussen de schroef en het plafond:

• voor massief beton, betonpluggen, niet bijgeleverd.

• voor bakstenen muur met luchtkamer, met een resistente dikte van ongeveer 20 mm, worden de schroeven 12h bijgeleverd.
  • voor houten balken, 4 houtschroeven, niet bijgeleverd.
  • voor houten plank, 4 schroeven 12g met ringen 22 en moeren 23, bijgeleverd.

• Draai de twee schroeven los die het onderstuk vasthouden aan het frame en verwijder het (langst de onderkant)

• Draai de twee schroeven los die het bovenstuk vasthouden aan het frame en verwijder het (langst de bovenkant)

Als U de hoogte van het frame wil bijstellen, gaat als volgt te werk:

• Draai de acht metriche schroeven los die de twee kolommen met elkaar verbinden. Deze bevinden zich aan de zijkant van het frame.
• Om het frame stabieler te maken, moet U de vier veiligheidsschroeven vastzetten in het laatste vrije gat.
• Til het frame op, plaats de haken over de schroeven en schuif verder tot de schroeven blokkeren;
• Schroef deze twee schroeven goed aan en zet ook de andere twee bijgeleverde schroeven vast;

Vooraleer U de schroeven definitief vastschroeft, kan U nog bijpassen door het frame rond te draaien. Let wel op dat de schroeven niet uit de bevestigingsshaken schuiven.

• De bevestiging van het frame moet zowel berekend zijn op het gewicht van de wasemkap als op de belastingen die veroorzaakt worden door eventuele stoten tegen de zijkant van het gemonteerde apparaat. Controleer na het bevestigen van het frame of de basis stabiel is, ook als er tegen het frame aan wordt geduwd.
• In alle gevallen waarin het plafond niet stevig genoeg is op het punt waar de kap wordt opgehangen, dient de installateur het plafond te verstevigen met platen en tegenplaten die verankerd worden aan delen met een resistente structuur.

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 125 mm, naar keuze van de installateur.

Leiding van ø150

• De Toom met Klep 10a worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen.
  Het benodigde materiaal wordt niet bij de wasemkap geleverd.

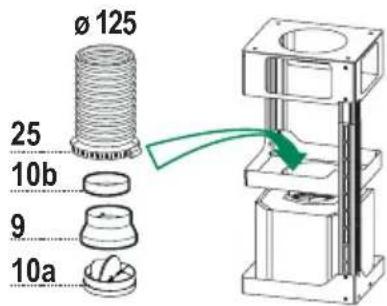

Leiding van ø125

• Voor verbinding met een leiding van ø120 mm, moet de reductieflens 9 op de Toom met Klep 10a worden aangebracht.
• De Flens 10b worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

Luchtuitlaat Filterversie

• Bevestig verbindingsstuk 15 aan de frame met behulp van de 4 bijgeleverde schroeven.
• Zet de flens 10 vast in de daarvoor bestemde opening onderaan het verbindingsstuk 15.
• Verbind de luchtuitlaat van de wasemkap met de flens onderaan het verbindingsstuk door middel van een onbuigbare of flexibele leiding van ø 150 mm; naar keuze van de installateur.

- Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.

- Open het afzuigpaneel en de vetfilters, en verzeker U ervan dat de connector van de voedingskabel correct in de aansluiting van de afzuiger zit.

- Verbind de connectoren.

- Bij de filterversie moet U de geurfilter met actieve koolstof monteren.

- Monteer opnieuw de vetfilters en het afzuigpaneel.

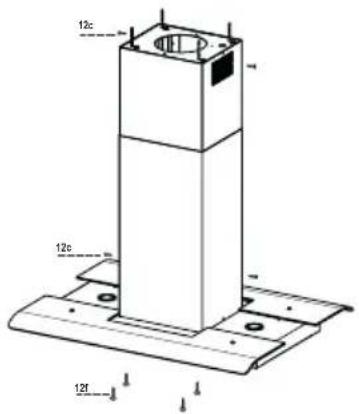

Montage van de schouw - Montage van de Wasemkap

- Breng het bovenste gedeelte van de schouw in positie en zet dit aan de bovenkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

- Breng op dezelfde manier het onderste gedeelte van de schouw in positie en zet dit aan de onderkant vast aan het frame met 2 van de bijgeleverde schroeven 12c (2,9 x 6,5).

Alvorens de wasemkap aan het frame te bevestigen:

• Haal de vetfilters uit de wasemkap;

- Verwijder eventuele geurfilters met actieve koolstof.

- Zet vervolgens via de onderkant de wasemkap vast aan het frame met 4 bijgeleverde schroeven 12f (M6 x 10).

Montage van het Glas

- Maak de schroeven Vx los die dienen voor het vastzetten van het Glas.

- Plaats het Glas 26 op de wasemkap en controleer of de twee steuntjes waarop het Glas leunt in de correcte positie staan.

- Bevestig het Glas met de schroeven die U daarnet heeft verwijderd.

GEBRUIK

TOETS		DISPLAY	FUNCTIONS
A		Schakelt de verlichting van de kookplaat aan en uit.
B		Schakelt de verlichting boven de wasemkap aan en uit.
C		Toont de ingestelde snelheid	Schakelt de afzuigmotor aan en uit op de laatst gebruikte snelheid en gelijktijdig opent en sluit het glazen paneel. Als U deze toets gedurende ongeveer 2 seconden ingedrukt houdt, opent en sluit U enkel het glazen paneel.
D		Toont de geselecteerde snelheid	Als U daarna op deze toest drukt, kan U de werkingssnelheid van het toestel selecteren.
E		Toont P.5 en voert een aftelling uit van 5 minuten. Het punt knippert.	Activeert de maximale afzuigsnelheid. Na 5 minuten keert het toestel automatisch terug naar de daarvoor ingestelde snelheid. U kan deze functie desactiveren door nogmaals deze toets in te drukken. (het decimale punt in het midden van het scherm knippert).
F		Toont de tijd die overblijft alvorens de wasemkap automatisch wordt uitschakeld. (countdown). Het punt onderaan rechts knippert.	Activeert de automatische vertraagde uitschakeling (Delay) van het apparaat en dit volgens de ingestelde werkingssnelheid: Snelheid 1 → delay 20 minuten Snelheid 2 → delay 15 minuten Snelheid 3 → delay 10 minuten De voorgestelde duur van deze vertraagde uitschakeling kan veranderd worden door de toets daarna in te drukken en een keuze te maken uit de verschillende mogelijkheden (5,10, 15, 20, 25 en 30 minuten). Op het einde van de geselecteerde tijd wordt het toestel automatisch uitgeschakeld. Om deze functie te desactiveren, moet U alleen maar de toets indrukken, de verschillende opties doorlopen en de optie 0 selecteren.
Toont F			Signaleert dat de metalen vetfilters moeten worden afgewassen. Het alarm wordt geactiveerd na 100 effectieve werkingsuren van de wasemkap. Het alarm Verzadiging vetfilters is enkel zichtbaar als de afzuigmotor is afgezet. Reset van het alarmsignaal: Schakel de afzuigmotor uit en druk gedurende 3 seconden op de toets D totdat het display uitgaat.
Toont C			Signaleert dat de filters met actieve koolstof aan vervanging toe zijn en dat ook de metalen vetfilters moeten worden afgewassen. Het alarm treedt in werking na 200 effectieve werkingsuren van de wasemkap. Het alarm is enkel zichtbaar als de afzuigmotor is afgezet. Dit alarm dient geactiveerd te worden volgens de procedure die U kan terugvinden in de paragraaf Onderhoud Actieve Koolstofffilter. Reset van het alarmsignaal: Schakel de afzuigmotor uit en druk gedurende 3 seconden op de toets D totdat het display uitgaat.

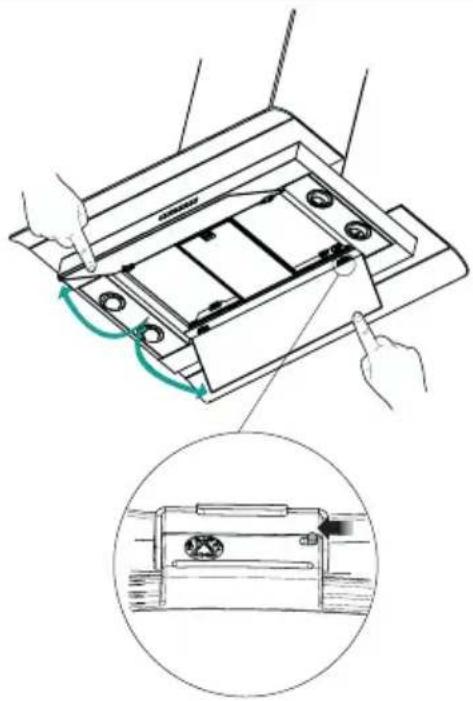

Reiniging van de Confort Panels

• Trek het Confort Panel open.
• Haak het paneel los van de wasemkap door de hefboom van de bevestigingspen te verschuiven.
• Het confort panel mag absoluut niet in de vaatwasmachine.
• Maak het paneel aan de buitenkant schoon met een vochtige doek en een neutraal reinigingsmiddel.
• Maak ook de binnenkant van het paneel schoon met behulp van een vochtige doek en een neutraal reinigingsmiddel; gebruik geen natte doeken of sponzen, en evenmin waterstralen; gebruik geen schuurmiddelen.
• Bevestig het paneel na afloop van de reiniging aan de wasemkap en sluit het door de knop ten opzichte van de opening in tegengestelde richting te draaien.

Deze metalen vetfilters kunnen in de vaatwasmachine gewassen worden en dienen gereinigd te worden wanneer het signaal F op de display verschijnt of tenminste om de 2 maanden of zelfs vaker bij een bijzonder intensief gebruik.

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Druk op toets D totdat de display uitgaat.

Schoonmaak van de filters

• Trek het Comfort Panel open.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters zonder ze te vouwen en laat ze drogen alvorens ze weer terug te plaatsen. (Een eventuele verandering in de kleur van het oppervlak van de filters, die na verloop van tijd kan optreden, heeft absoluut geen invloed op de goede werking ervan.)
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.
• Sluit opnieuw het comfort panel.

- Deze filter is noch afwasbaar, noch recycleerbaar; hij dient vervangen te worden wanneer het signaal C op de display verschijnt of tenminste om de 4 maanden.

Activering van het alarmsignaal

• Bij de wasemkappen in filterversie moet het alarmsignaal “verzadiging filters” geactiveerd worden op het moment van de installatie of daarna.
• Schakel de verlichting en de zuigmotor uit.
• Sluit de wasemkap van het elektriciteitsnet af.
• Sluit de wasemkap opnieuw aan op de netspanning door toets C in te drukken.
• Op het moment dat U deze toets loslaat, verschijnen er op de display twee ronddraaiende rechthoekjes.
• Binnen 3 seconden moet U toets B indrukken totdat de bevestiging op de display verschijnt:
• het opschrift C knippert 2 maal – Alarm verzadiging actieve geurfilter is GEACTIVEERD
• het opschrift C knippert 1 maal – Alarm verzadiging actieve geurfilter is GEDESACTIVEERD.

VERVANGING GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

• Schakel de verlichting en de afzuigmotor uit.
• Druk op toets D totdat de display uitgaat.

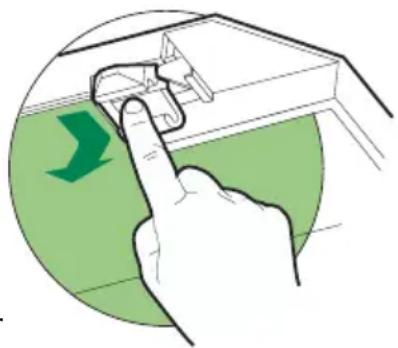

Vervanging filter

• Trek het Comfort Panel open.
• Verwijder de metalen vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door de bevestigingshaakjes los te maken.
• Zet de nieuwe filter vast op zijn plaats.
• Plaats opnieuw de metalen vetfilters.
• Sluit het comfort panel.

• Verwijder de metalen behuizing van het spotje door het onder de ring op te heffen; houdt het spotje met één hand vast.
• Haal de halogeenlamp uit de lamphouder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamphouder worden gestoken.
• Druk de metalen behuizing opnieuw op zijn plaats.

Halogeenlamp Onderaan (20 W)

• Zoek de insnijding in de ring die het glas blokkeert, als u nu lichtjes drukt in de richting van het middelpunt van het spotje, komt het spotje meteen los.
• Verwijder zowel de metalen behuizing als het glas zelf, opgelet laat het niet vallen!
• Haal de halogeenlamp uit de lamphouder.
• Vervang de lamp door een nieuwe lamp met dezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de lamphouder worden gestoken.
• Plaats opnieuw het glas en ook de metalen behuizing die het glas ondersteunt.

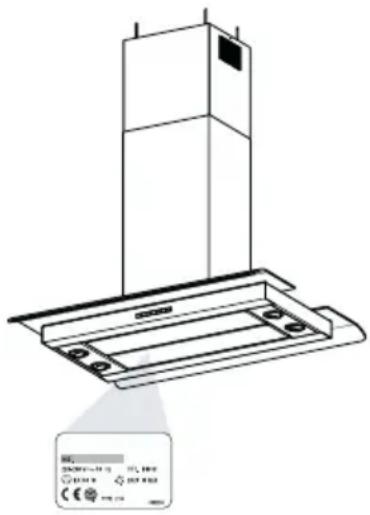

Geef onze klantenservice bij een storing de volgende gegevens op:

E-Nr. 610

F-Nr. ____

AEG Hausgeräte GmbH

Postfach 1036

D-90327 Nürnberg
