Type product	Afzuigkap
Merk	AEG-Electrolux
Model	DK 9960
Afmetingen (hoogte x breedte x diepte)	80-135 cm x 59,8 cm x 47 cm
Totaal aansluitwaarde	290 W
Ventilatormotor	1 x 250 W
Verlichting	2 x 20 W (G4)
Lengte netsnoer	150 cm
Bediening	Aanraaktoetsen met display, handmatig en automatisch (sensoren)
Afzuigstanden	Stand 1-3, intensiefstand (i)
Filterindicatie	Ja, voor vetfilter en koolfilter (LED F)
Vetfilter	Metaal, vaatwasserbestendig, reinigen elke 4 weken
Koolfilter (optioneel)	Long Life KF8, reinigen elke 2 maanden, vervangen elke 3 jaar
Gebruik	Afzuigkap of recirculatiekap (met koolfilter)
Minimale afstand tot kookplaat	Elektrisch 500 mm, gas 650 mm, kolen/olie 700 mm
Veiligheidsfuncties	Automatische beveiliging bij oververhitting, uitschakeling bij stroomuitval
Elektrische aansluiting	220-240 V, vaste aansluiting of stekker
Montage	Wandmontage, in hoogte verstelbaar
Accessoires (optioneel)	Glazen opbergplaat, wandpaneel, lepelrek, muurkast
Geluidsniveau	Niet gespecificeerd

Veelgestelde vragen - DK 9960 AEG-ELECTROLUX

Hoe reinig ik de metalen vetfilters van mijn DK 9960?

De metalen vetfilters moeten elke 4 weken worden gereinigd. U kunt ze in de afwasautomaat doen op het sterkste programma met min. 65°C, of met de hand in heet water met een vetoplossend middel. Na reiniging goed afdrogen en terugplaatsen.

Hoe vaak moet ik het koolfilter vervangen?

Het Long Life koolfilter moet elke 2 maanden worden gereinigd in de afwasautomaat en daarna 10 minuten in de oven op max. 100°C worden gedroogd. Vervanging is nodig na ongeveer 3 jaar.

Wat betekent de knipperende LED F op het display?

LED F geeft filterverzadiging aan. Als de LED van stand 1 knippert, moeten de vetfilters worden gereinigd. Knippert de LED van stand 2, dan moet het koolfilter worden vervangen of gereinigd.

Kan ik de afzuigkap ook zonder koolfilter gebruiken?

Ja, de kap wordt standaard als afzuigkap geleverd. Voor recirculatie is een apart verkrijgbaar AEG koolfilter KF8 nodig. De verzadigingsindicatie voor het koolfilter is standaard uitgeschakeld en moet handmatig worden ingeschakeld.

Hoe stel ik de automatische sensorstand in?

Druk op toets D (automatisch gebruik). De sensoren detecteren dan automatisch damp en schakelen de juiste stand in. Voor een optimale werking kan handmatige ijking worden uitgevoerd: zet de kap uit, druk tegelijk 3 seconden op toets A en D tot een geluidssignaal klinkt.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrisch fornuis minimaal 500 mm, voor een gasfornuis 650 mm en voor kolen-/oliefornuis minimaal 700 mm. Houd u aan deze afstanden om schade en brandgevaar te voorkomen.

De afzuigkap reageert niet op de bediening. Wat moet ik doen?

Onderbreek de stroomtoevoer gedurende minimaal 5 seconden en schakel daarna weer in. Als het probleem aanhoudt, neem dan contact op met de AEG service-afdeling. Geef daarbij het E-nr. en F-nr. op (te vinden op het typeplaatje achter de vetfilters).

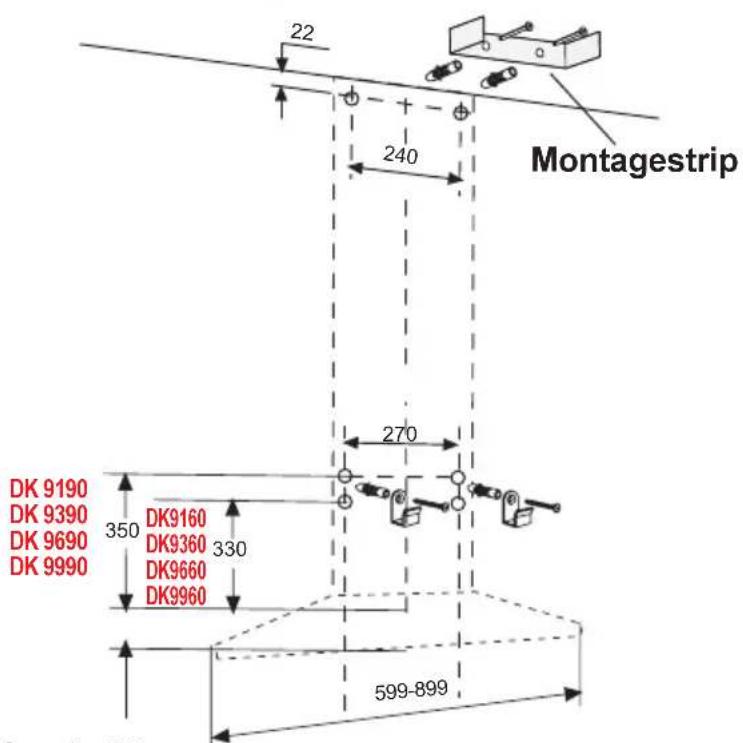

Hoe monteer ik de afzuigkap aan de muur?

Volg de stap-voor-stap instructie in de handleiding: teken de symmetrie-as, boor gaten voor de haken, hang de kap, stel hem waterpas, boor extra bevestigingsgaten, bevestig de schouw en sluit de afvoerbuis aan. Gebruik de meegeleverde pluggen en schroeven.

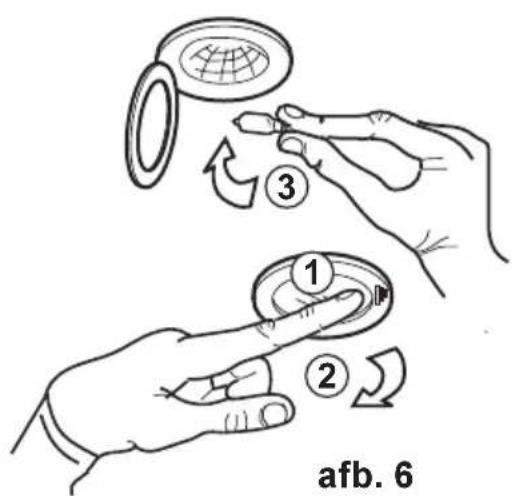

Kan ik de verlichting vervangen?

Ja, de kap heeft 2 lampen van het type G4 (20W). Schakel eerst de stroom uit, verwijder het afdekkapje door in te drukken, vervang de defecte lamp door een gelijkwaardige en monteer het kapje weer.

Wat moet ik doen bij een storing?

Noteer het E-nr. en F-nr. van het typeplaatje. Bel de AEG service-informatielijn [phone]. Beschrijf de storing zo nauwkeurig mogelijk. De reparatie wordt uitgevoerd volgens de reparatievoorwaarden, met garantie van 3 maanden op de reparatie.

GEBRUIKSAANWIJZING DK 9960 AEG-ELECTROLUX

Lees deze informatie aandachtig door.

Lees vooral het hoofdstuk "Veiligheid" op de eerste pagina's. Bewaar dit boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan een eventuele volgende eigenaar van het apparaat.

- Bij technische problemen kunt u altijd contact opnemen met de AEG service-afdeling, zie hoofdstuk "Klantenservice".

Afvalverwerking

Verpakkingsmateriaal verwijderen

- Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en eventuele oude apparaten moeten op de juiste manier worden weggegooid.

- Houd u aan de landelijke en plaatselijke voorschriften en let op de materiaalaanduiding (materiaalscheiding, afvalverzameling, inzamelpunten).

Aanwijzingen voor het weggooien

- Het apparaat mag niet bij het huisvuil worden gezet.

- Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de gemeentelijke reinigingsdienst of het gemeentehuis.

- Waarschuwing! Afgedankte apparaten moeten voor het weggooien onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de stekker uit het stopcontact trekken resp. bij vaste aansluiting de aansluiting door een vakman laten demonteren).

Gedrukt op milieuvriendelijk gefabriceerd papier.

Wie milieubewust denkt, handelt ook zo...

Inhoudsopgave

Veiligheidsaanwijzingen 23

voor de gebruiker 23

voor de keukenmeubel-monteur 23

Algemeen 25

Gebruik als afzuigkap 25

Gebruik als recirculatiekap 25

Bediening van de afzuigkap- DK 9160 - DK 9190 - DK 9360 - DK 9390 26

Bediening van de afzuigkap- DK 9660 - DK 9690 27

Bediening van de afzuigkap- DK 9960 - DK 9990 .... 28

Controle-inrichting voor vet- en koolfilters DK 9660 - DK 9690 - DK 9960 - DK 9990 .... 30

Onderhoud 31

Metalen vetfilters 31

Demonteren van de metalen vetfilters 31

Koolfilter 32

Vervangen van de lamp(en) 33

Reiniging 34

Extra leverbare accessoires .... 34

Klantenservice 35

Elektrische aansluiting 39

Installatie 39

Veiligheidsaanwijzingen

voor de gebruiker

- U dient erop te letten dat op ingeschakelde kookzones en gasbranders altijd een pan staat, opdat het apparaat niet door te sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en kolenfornuizen dient open vuur beslist te worden vermeden.

- Bovendien moet bij het frituren op een fornuis of kookplaat de frituurpan tijdens het gebruik altijd in het oog worden gehouden.

- De olie in de frituurpan kan door oververhitting vlam vatten.

- Bij gebruik van verontreinigde olie kan nog makkelijker zelfontbranding ontstaan.

- Wij wijzen u erop dat door oververhitting brand kan ontstaan.

- Flamberen onder de afzuigkap is niet toegestaan.

- Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van de lamp, moet het apparaat spanningloos worden gemaakt (zekering in de huisinstallatie uitschakelen).

- Het is belangrijk dat u tijdig de filters vervangt resp. reinigt. Anders bestaat ten gevolge van vetafzetting brandgevaar.

voor de keukenmeubel-monteur

- De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150 mm hebben.

- Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

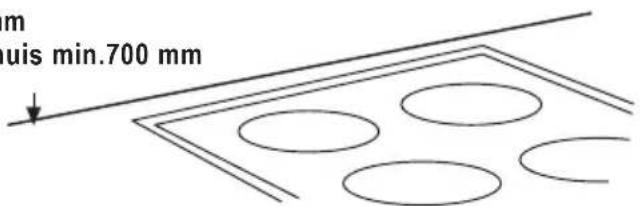

- Bij de montage van de afzuigkap moeten de volgende minimale afstanden van de bovenkant van de kookzones of gasbranders tot de onderkant van de afzuigkap worden aangehouden:

elektrisch fornuis 500 mm gasfornuis 650 mm kolen- en oliefornuis min. 700 mm

- Bij gelijktijdig gebruik van het apparaat als afzuigkap en stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de onderdruk niet groter dan 4PA (4x10 ^5 bar) zijn.

- De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de afvoer van rook-/verbrandingsgassen of een schacht die dient voor de ontluchting van ruimten met stookplaatsen geleid worden.

- Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke voorschriften in acht genomen worden.

- Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende grote toevoeropening, die ongeveer even groot als de afvoeropening moet zijn.

- Op grond van landelijke bouwvoorschriften gelden voor het gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen - of oliekachels en gasovens in dezelfde ruimte, bepaalde beperkingen.

- Het gemeenschappelijke, ongevaarlijke gebruik van schoorsteengebonden toestellen en afzuigkappen is alleen gewaarborgd, als ruimte en/of woning door een geschikte toevoeropening van ca. 500-600 cm² van buiten geventileerd zijn, waardoor bij lopende afzuigkap een onderdruk vermeden wordt.

- Omdat in ruimten zonder rookkanaalafvoer de regel geldt "toevoeropening even groot als afvoeropening" kan door de grotere opening van 500-600 cm² de werking van de afvoerinrichting nadelig beïnvloed worden.

- Het gebruik van het apparaat als recirculatiekap is onder de genoemde omstandigheden zonder gevaar en valt niet onder bovengenoemde voorschriften.

- Het apparaat functioneert als afzuigkap alleen optimaal als u het volgende in acht neemt:

• korte, rechte afvoerverbindingen
• zo min mogelijk bochten in de buis
• buizen niet met scherpe hoeken maar met flauwe bochten laten verlopen
• zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als de afvoeropening).

- Als u deze basisregels niet in acht neemt, moet u rekening houden met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.

Algemeen

• Het apparaat wordt als afzuigkap geleverd en kan in combinatie met een koolfilter (extra leverbaar accessoire) als recirculatiekap worden gebruikt.
• Daarvoor is een origineel AEG koolfilter nodig (zie "Extra leverbare accessoires").

Gebruik als afzuigkap

• De lucht wordt met behulp van een op de afvoeropening A aan te brengen buis naar buiten afgevoerd afb. 1.
• Voor de beste afzuigprestaties moet de afvoerbuis dezelfde diameter hebben als de afvoeropening.

- Als een afvoerbuis in wand of dak met een diameter van 125 mm al aanwezig is, kan het meegeleverde verloopstuk, 150/125 mm, worden gebruikt. Indien nodig zijn op bestelling buizen in verschillende vormen en diameters en afvoersystemen naar buiten (telescoop-muurkast) verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.

Gebruik als recirculatiekap

- De lucht wordt door koolfilters gefilterd en door het bovenste rooster aan de luchtafvoer weer de keuken in geleid.

- Voor gebruik als recirculatiekap is een origineel AEG koolfilter KF8 (extra leverbaar accessoire) nodig.

- De luchtgeleider met 2 schroeven ∅ 2,9x13 mm bevestigen. Afb. 2.

- De positie van de afvoerkanalen kan willekeurig worden verwisseld. Moet het apparaat als recirculatiekap functioneren, dan moet het afvoerkanaal met het rooster voor de luchtafvoer aan de zijkant van boven worden vastgezet.

Bediening van de afzuigkap

- De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd.

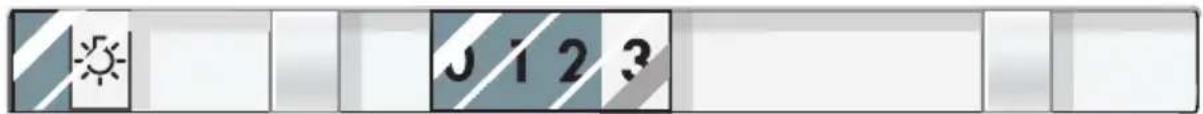

De schakelaars bevinden zich aan de voorkant van de kap:

DK 9160 D - 9190 D

• Lichtschakelaar: hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.
• Motorschakelaar: voor in- en uitschakelen resp. om één van de standen te kiezen.

Lichtschakelaar
Motorschakelaar

DK 9360 - DK 9390

- Lichtschakelaar: Hiermee kan de verlichting van de afzuigkap worden in- en uitgeschakeld.

- Motorschakelaar: Hiermee kan de afzuigkap worden uitgeschakeld.

- Stand 1: In deze stand wordt de afzuigkap ingeschakeld op snelheid 1.

- Stand 2: In deze stand wordt de afzuigkap ingeschakeld op snelheid 2.

- Stand 3: In deze stand wordt de afzuigkap ingeschakeld op snelheid 3.

O

1

2

3

Bediening van de afzuigkap

DK 9660 - DK 9690

- De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd.

De schakelaars bevinden zich aan de voorkant van de kap:

A - toets OFF (toets uitgeschakeld) - toets ON (toets ingeschakeld) Druk op de toets om de gewenste functie te kiezen:

ON (toets ingeschakeld): de kap stelt de laatst gekozen stand in OFF (toets uitgeschakeld): alle functies zijn uitgeschakeld behalve de verlichting.

B - toets voor kiezen van de stand (zuigkracht)

Druk op deze toets totdat de gewenste stand (vermogen) geselecteerd is (1 - 2 - 3).

C- display: geeft de gekozen zuigkracht (1-2-3) en geeft de filterverzadiging aan (F).

D - inschakelen intensief-stand:na 5 minuten intensief-stand schakelt de kap op de eerder ingestelde stand terug resp. uit, als geen stand is ingesteld. Om de intensief-stand eerder te beëindigen, toets A, B of D indrukken.

E - in-/uitschakelen verlichting

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Bediening van de afzuigkap

DK 9960 - DK 9990

- De afzuigkap is voorzien van een motor met regelbaar toerental. Wij raden u aan de kap enkele minuten voordat u met koken begint in te schakelen en ca. 15 minuten nadat u klaar bent met koken verder te laten lopen, opdat alle luchtjes worden verwijderd.

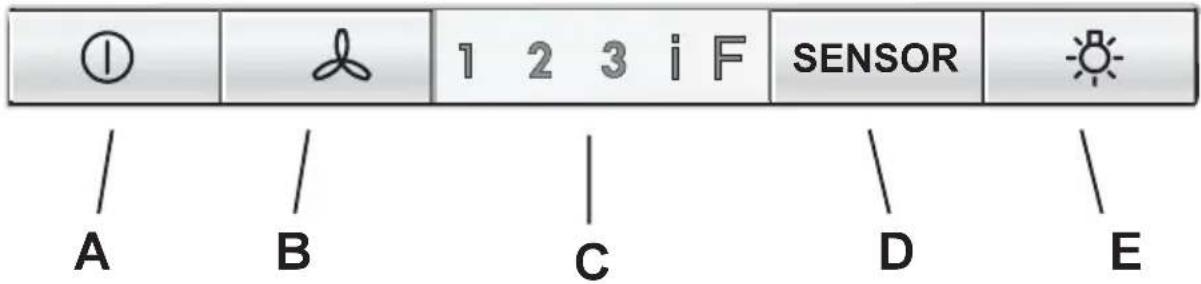

De schakelaars bevinden zich aan de voorkant van de kap:

A - ON (stand-by - toets verlicht) / OFF (toets uitgeschakeld) Druk op de toets om de gewenste functie te kiezen: stand-by (toets ingeschakeld): de kap is klaar voor het gebruik, de veiligheidsprocedure kan geactiveerd worden ("Veiligheidsprocedure") OFF (toets uitgeschakeld): alle functies zijn uitgeschakeld behalve de verlichting.

B - toets voor kiezen van de stand (zuigkracht) Druk op deze toets totdat de gewenste stand (vermogen) geselecteerd is (1 - 2 - 3 - i). Attentie: stand i (intensief-stand) heeft een bepaalde tijdsduur in minuten, daarna gaat het systeem automatisch over op stand 2.

C - Display: geeft de gekozen zuigkracht (1 - 2 - 3 - i) en de filterverzadiging aan (F). D - Toets voor kiezen van handmatig gebruik (toets uitgeschakeld) / automatisch gebruik (sensoren - toets ingeschakeld): Bij automatisch gebruik (toets ingeschakeld) start de kap automatisch (zuiging) op grond van de verandering van de normale omgevingsomstandigheden die door de sensoren van de kap waargenomen wordt.

Op de display verschijnt de ingestelde stand (zuigkracht).

Attentie! De kap is voorzien van een automatisch ijsysteem om de normale omgevingstoestand vast te leggen.

Indien een afwijking waargenomen wordt kan de ijking handmatig herhaald worden:

Handmatige ijking

In de volgende gevallen raden wij u aan handmatig te ijken:

• Als de kap voor de eerste keer geïnstalleerd wordt.
• Als de stroom langdurig uitgeschakeld wordt (bijvoorbeeld in geval van een langdurige vakantie)
• Als in de keuken een snelle verandering plaats heeft van temperatuur en/of vochtgehalte

Voer de ijking uit als de kookplaat uit is, bij een normale omgevingstemperatuur en zonder dat er grote hoeveelheden damp aanwezig zijn:

• druk op de toets A en zet de kap op OFF (toets A uitgeschakeld)
• druk tegelijkertijd, drie seconden lang, op de toets toetsen A en D, een geluidssignaal geeft aan dat de ijking plaats heeft gehad.

Sensorentest

Tijdens het gebruik wordt automatisch en voortdurend een test voor de doeltreffendheid van de sensoren uitgevoerd. In geval van een storing wordt het defect aangegeven door het knipperen van het tekst "SENSOR" van de toets D, neem in dat geval contact op met onze service-afdeling.

In deze toestand kan de kap desondanks in de handmatige stand gebruikt worden.

Veiligheidsprocedure

Zelfactivering van de automatische veiligheidsprocedure onder bijzondere omstandigheden: indien de sensoren een te sterke temperatuurstijging waarnemen, ook als de kap in de handmatige stand werkt, activeert het systeem vanzelf de automatische werking en de zuigmotor wordt ingeschakeld, de kap kan uitgeschakeld worden met de toets A.

H - in-/uitschakelen verlichting

Als het apparaat of de bedieningselementen niet functioneren: minstens 5 seconden de stroomverzorging naar de kap onderbreken en dan opnieuw inschakelen.

Controle-inrichting voor vet- en koolfilters DK 9660 - DK 9690 - DK 9960 - DK 9990

Deze afzuigkap beschikt over een inrichting die aangeeft wanneer de vetfilters resp. het koolfilter gereinigd moet worden (bij gebruik als recirculatiekap met koolfilter).

Deze kap wordt door de fabriek zonder koolfilter geleverd, daarom is de verzadigingsindicatie voor het koolfilter uitgeschakeld.

Als de kap echter met koolfilter in gebruik wordt genomen, dan moet deze verzadigingsindicatie als volgt worden ingeschakeld:

Druk tegelijkertijd, drie seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1ste stand begint te knipperen, na 1 seconden begint ook de LED van de 2de stand te knipperen en een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

Om de verzadigingsindicatie van het koolfilter te verwijderen drukt u tegelijkertijd, 3 seconden lang, op de toetsen B en D, de LED F gaat aan en de LED van de 1ste stand (vetfilter) en het LED van de 2de stand beginnen te knipperen, na een seconde knippert alleen de LED van de 1ste stand, een geluidssignaal (pieptoon) geeft aan dat de instelling plaats heeft gehad.

LED-indicatie vetfilters

De LED van de 1ste stand (+ LED F) knippert als de vetfilters moeten worden gereinigd. Zie hoofdstuk "Onderhoud - Metalen vetfilters".

LED-indicatie koolfilter

De LED van de 2de stand (+ LED F) knippert als het koolfilter moet worden vervangen. Zie hoofdstuk "Onderhoud - Koolfilter".

Reset verzadigingsindicatie

Na reinigen of vervangen van de vetfilters resp. het koolfilter toets A 3 seconden ingedrukt houden tot de LED van de 1ste stand of die van de 2de stand niet meer knippert. Ook de LED F gaat uit.

Attentie! Reset en inschakelen van de verzadigingsindicaties MAG alleen worden uitgevoerd als de kap op stand-by staat, de kap dus niet stroomloos maken!

Onderhoud

- Voordat u werkzaamheden aan het apparaat gaat uitvoeren, eerst de stekker uit het stopcontact trekken.

Metalen vetfilters

- De metalen vetfilters hebben de taak om de vetdeeltjes die bij het koken ontstaan, op te zuigen en worden altijd, d.w.z. zowel bij gebruik als afzuigkap als bij gebruik als recirculatiekap, gebruikt. De metalen vetfilters moeten elke 4 weken worden gedemonteerd en in de afwasautomaat of met de hand worden schoongemaakt.

Demonteren van de metalen vetfilters

- Schuif de vergrendeling van de metalen vetfilters eerst naar achteren en trek de cassette dan naar beneden, afb. 3.

Reinigen met de hand

Metaalfiltercassette ca. 1 uur in heet water met een vetoplossend schoonmaakmiddel weken en daarna met heet water afspoelen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Afwasautomaat

Metaalfiltercassette in de afwasautomaat zetten.

Sterkste programma en hoogste temperatuur (min. 65°C) kiezen. Proces evt. herhalen. Cassette afdrogen en weer inzetten.

Machinaal reinigen van de metalen vetfilters kan tot lichte verkleuringen leiden, die echter geen invloed op de werking hebben.

- De binnenkant van de kap alleen met een warm sopje reinigen. Geen scherpe reinigingsmiddelen, borstels of schuurmiddelen gebruiken!

Koolfilter

• Het koolfilter moet worden gebruikt, als het apparaat als recirculatiekap wordt gebruikt.
• Daarvoor is een origineel AEG koolfilter nodig (zie "Extra leverbare accessoires").

- Reinigen/vervangen van het koolfilter

In tegenstelling tot andere koolfilters kan het LONG LIFE koolfilter gereinigd en gereactiveerd worden. Bij normaal gebruik van de kap moet het filter eens per twee maanden worden gereinigd (voor een gemiddeld gebruik van de kap van 2,5 uur per dag).

Dat kunt u het beste in de afwasautomaat doen. Normaal reinigingsmiddel gebruiken en de hoogste temperatuur kiezen (65°C). Het filter moet apart worden afgewassen, opdat zich geen etensresten op het filter vastzetten die later nare luchtjes kunnen veroorzaken. Om de kool weer te activeren, moet het filter in de oven worden gedroogd. Boven- en onderwarmte en een temperatuur van maximaal 100°C kiezen en het filter 10 minuten lang drogen.

Na ca. 3 jaar moet het filter worden vervangen, omdat dan het vermogen om wasem op te nemen ca. 50% minder is geworden.

- Montage - afb. 4

Monteer het frame voor het koolfilter met de 5 bijgeleverde schroeven aan de binnenzijde van de afzuigkap.

Plaats één zijde van het koolfilter in het frame en draai het enigszins, zodat het in de afzuigkap past. Fixeer het met de rode knoppen A.

• Om het filter los te nemen in omgekeerde volgorde te werk gaan.
• Bij bestelling van een nieuw filter modelnaam en E-nr. opgeven. Deze gegevens vindt u op het typeplaatje aan de binnenzijde van het apparaat.
• Het koolfilter kunt u bestellen bij de service-afdeling van AEG.

Attentie

• Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
• Wij willen u erop wijzen dat alleen het lepelrek KS-60 resp. 90 cm of het wandpaneel RP 825 resp. 8259 gemonteerd kan worden, beide accessoires kunnen niet gelijktijdig worden gemonteerd.

Vervangen van de lamp(en)

- Stekker uit het stopcontact trekken.

DK 9160 D - DK 9190 D

• Afdekkapje verwijderen, afb. 5.
- Defecte lamp door een gelijkwaardige lamp vervangen.
• Afdekkapje weer monteren.

DK 9360 - DK9390 D - DK 9660 DK 9690 D - DK 9960 - DK9990 D

• Afdekkapje (2) indrukken (1) en verwijderen, afb. 6.
• Defecte lamp door een gelijkwaardige lamp vervangen (3).
  • Afdekkapje weer monteren.

- Voordat u contact opneemt met onze service-afdeling, omdat de gloeilamp niet brandt, eerst controleren of de lamp stevig vast zit.

Reiniging

• Attentie: eerst de stekker uit het stopcontact trekken.
  Geen spitse voorwerpen in het beschermrooster van de motor steken.
• De buitenkant van het apparaat met een mild sopje reinigen. Gebruik geen scherpe reinigingsmiddelen, borstels of schuurmiddel.
• Het bedieningspaneel en het vetfilterrooster alleen met een vochtige doek en mild afwasmiddel reinigen.
• Het is belangrijk om op tijd de filters te vervangen resp. te reinigen. Als u deze aanwijzingen niet opvolgt, kan t.g.v. vetafzetting brandgevaar ontstaan.

Extra leverbare accessoires

Glazen opbergplaat AG 8-60, 60 cm 942 118 638

Glazen opbergplaat AG 8-90, 90 cm 942 118 639

Wandpaneel RP 825, 60 cm 942 118 618

Wandpaneel RP 8259, 90 cm 942 118 619

Lepelrek KS 8-60, 60 cm 942 118 649

Lepelrek KS 8-90, 90 cm 942 118 655

Muurkast Neem contact op met

Afvoerbuis Neem contact op met

onze service-afdeling

onze service-afdeling

Klantenservice

Geef in geval van storing onze service-afdeling onderstaande gegevens door:

1. modelaanduiding
2. E-nummer
3. F-nummer

Deze gegevens vindt u op het typeplaatje op de binnenzijde van de afzuigkap, achter de vetfilters.

Constructie- en kleurwijzigingen in het kader van de technische ontwikkeling voorbehouden.

Klantenservice

Als u vragen hebt waar deze gebruiksaanwijzing geen antwoord op geeft, kunt u de volgende afdelingen raadplegen:

Service-informatielijn [phone]

(voor bezoek servicetechnicus en onderdelen)

Consumentenbelangen

(voor algemene, product- of [phone]

gebruiksinformatie)

Belangrijk!

Houd bij het opgeven van een storing altijd het E-nr. en F-nr. van uw apparaat bij de hand. Deze nummers vindt u op de binnenzijde van de afzuigkap, nadat u de vetfilters hebt losgenomen en kunt u het beste hieronder noteren.

E-nr. .....

F-nr. .....

Bereid het gesprek altijd goed voor. Zo vergemakkelijkt u de diagnose en de beslissing of bezoek van een servicetechnicus nodig is.

Geef zo nauwkeurig mogelijk op:

- Hoe doet de storing zich voor?

- Onder welke omstandigheden treedt de storing op?

Aan de hand van deze informatie kan onze service-afdeling de juiste voorbereidingen treffen, zodat het apparaat bij het eerste bezoek van de servicetechnicus weer hersteld kan worden. Op deze manier hoeft u slechts één maal thuis te blijven.

Reparatievoorwaarden

Onze reparatievoorwaarden zijn conform de afspraak tussen de Consumentenbond en Vlehan*.

Art. 1 Aan de consument zal na een melding van een storing zo mogelijk direct, doch uiterlijk binnen één werkdag worden medegedeeld op welke dag het bezoek van de technicus zal plaatsvinden.
De reparatie zal als regel binnen zeven werkdagen na de melding zijn uitgevoerd.

Art. 2 a) Alvorens de reparatie wordt verricht zal de technicus een onderzoek uitvoeren naar de vermoedelijke oorzaak van de gemelde storing. Aan de hand hiervan zal hij een zo nauwkeurig mogelijke, gespecificeerde begroting maken van de totale reparatiekosten inclusief voorrijkosten en diagnose-kosten.

Desgevraagd zal deze begroting door de technicus schriftelijk worden vastgelegd.

b) Indien de consument met het begrote bedrag niet akkoord gaat, zal op verzoek het te repareren toestel worden teruggebracht in de staat waarin het aan de technicus werd aangeboden. Nadat dit is geschied, zullen alleen de kosten van voorrijden en arbeidsloon in rekening worden gebracht op basis van de werkelijke bestede tijd, danwel van een vooraf vastgesteld tarief.

Art. 3 Indien tijdens het uitvoeren van de reparatie duidelijk wordt dat:

a) de oorspronkelijke reparatie door redelijkerwijs niet te voorziene omstandigheden niet tegen het begrote bedrag kan worden uitgevoerd, of b) ook andere dan in de begroting voorziene reparaties noodzakelijk zijn, zal overleg met de consument plaatsvinden en een herziene kostenbegroting worden gemaakt.

In geval de consument daarmee alsnog niet akkoord gaat, geldt eveneens het in artikel 2b bepaalde.

Art. 4 De reparatie zal zoveel mogelijk tijdens het eerste bezoek worden uitgevoerd. Indien om het toestel in werkende staat te brengen een tweede bezoek noodzakelijk is, zal:

a) direct, doch uiterlijk binnen één werkdag door de betreffende service-organisatie of door de technicus met de consument de datum voor een tweede bezoek worden afgesproken.

b) een herhalingsbezoek zal als regel binnen tien werkdagen na de melding plaatsvinden.

c) voor een tweede of daaropvolgend bezoek zal geen voorrijtarief in rekening worden gebracht, tenzij de noodzaak voor een herhalingsbezoek aan de consument is toe te schrijven.

Art. 5 De consument ontvangt een gespecificeerde rekening met vermelding van type en serienummer van het apparaat, omschrijving van de

diagnose, toegepaste tarieven, gebruikte onderdelen en materialen en een korte omschrijving van de verrichte werkzaamheden. De betaling van de rekening dient tegen afgifte van een reparatienota direct contant of door middel van een gegarandeerd betaalmiddel plaats te vinden.

Art. 6 Op elke uitgevoerde en betaalde reparatie zal bij normaal huishoudelijk gebruik een volledige garantie van minimaal 3 maanden worden gegeven. Deze garantie omvat het kosteloos uitvoeren van een hernieuwde reparatie. Op de uitgewisselde en betaalde onderdelen geldt een garantietermijn van 12 maanden.

Bij een beroep op garantie op de reparatie dient de consument op verzoek de gespecificeerde rekening van de voorgaande reparatie aan de technicus te overleggen.

Art. 7 Indien na driemaal uitvoeren van eenzelfde reparatie hetzelfde defect bij normaal huishoudelijk gebruik opnieuw optreedt binnen de onder art. 6 bedoelde garantietermijn en redelijkerwijs een afdoend resultaat bij het opnieuw uitvoeren van de reparatie niet verwacht kan worden, zal aan de consument een nieuw exemplaar of soortgelijk toestel van hetzelfde merk worden aangeboden tegen bijbetaling op basis van een per product te bepalen jaarlijks afschrijvingspercentage.

Art. 8 Vervangen onderdelen stelt de technicus weer ter beschikking van de consument, met uitzondering van de onder garantie of tegen een gereduceerde prijs vervangen onderdelen.

Art. 9 Een reparatie dient op zodanige wijze te worden uitgevoerd, dat een toestel daarna weer volledig voldoet aan de veiligheidsvoorschriften, die op grond van een van fabriekswege aangebracht veiligheidskeurmerk gelden, danwel bij het ontbreken daarvan, aan de wettelijke vereisten terzake.

Dit houdt ondermeer in, dat reparaties moeten worden uitgevoerd met originele en door de fabrikant ook terzake van veiligheidskeurmerken en -voorschriften gegarandeerde onderdelen.

* Vereniging Leveranciers van Huishoudelijke Apparaten in Nederland.

Technische gegevens

Model Afmnetingen (in cm) TotaleHoogte Breedte Diepte				aansluitwaarde	Ventilator-motor	Verlichting Lengte van het Elektrische-aansluiting
DK 9160	80-135	59,8	47	170 W	1 x 170W	1x11W(PL)	180 cm
DK 9190	82-137	89,8	48	170 W	1 x 170W	1x11W(PL)	180 cm
DK 9360	80-135	59,8	47	200 W	1 x 170W	2x20W(G4)	150 cm
DK 9390	82-137	89,8	48	200 W	1 x 170W	2x20W(G4)	150 cm
DK 9660	80-135	59,8	47	290 W	1 x 250W	2x20 W (G4)	150 cm
DK 9690	82-137	89,8	48	290 W	1 x 250W	2x20 W (G4)	150 cm
DK 9960	80-135	59,8	47	290 W	1 x 250W	2x20 W (G4)	150 cm
DK 9990	82-137	89,8	48	290 W	1 x 250W	2x20 W (G4)	150 cm

Toebehoren/Montagemateriaal

6 pluggen ∅ 8 mm
6 houtschroeven 5 x 45 mm
2 plaatschroeven 2,9 x 13
4 plaatschroeven 2,9 x 6,5
5 plaatschroeven 3,5 x 9,5
2 metalen haken
1 schouwbeugel
2 slangklemmen
1 luchtgeleider
1 verloopstuk ∅ 150-125 mm
1 frame voor het koolfilter
1 inbussleutel

Elektrische aansluiting

Veiligheidsaanwijzingen voor de elektro-installateur

Controleer vóór het in gebruik nemen of de spanning op het typeplaatje overeenkomt met de netspanning. Als het apparaat is voorzien van een stekker, kan het aan elk volgens de voorschriften geïnstalleerd en goed bereikbaar stopcontact worden aangesloten.

Als vaste aansluiting noodzakelijk is, mag het apparaat alleen door een erkend elektro-installateur worden aangesloten. In de elektrische installatie moet een inrichting zijn aangebracht die het mogelijk maakt om met een contactopening van min. 3 mm alle polen van het net te scheiden.

Voor storingen die het gevolg zijn van niet opvolgen van bovengenoemde aanwijzingen is de fabrikant niet aansprakelijk.

Vaste aansluiting alleen door een erkend elektro-installateur!

Installatie - afb. 7

- De symmetrie-as aftekenen, het boorschema (1) op de wand plaatsen en de twee boorgaten markeren; dan de gaten (2 x ∅ 8 mm) boren (2).

- De twee pluggen met haken aanbrengen (3).

- De kap op de haken hangen en m.b.v. de stelschroeven horizontaal richten (4).

- De metalen vetfilters (5) verwijderen en twee boorgaten op de wand aftekenen (6). De kap losnemen en de gemarkeerde gaten (2 x ∅ 8 mm) boren.

De pluggen in de gaten aanbrengen (7) en de kap weer ophangen; m.b.v. de schroeven (8) richten en de kap definitief m.b.v. de meegeleverde schroeven vastzetten (9).

- De schouwbeugel (10) met pluggen (9) en schroeven (11) vastzetten. Let er daarbij op dat de schouw t.o.v. de kap gecentreerd en waterpas gericht is.

- Afzuigkap (S): een buis/slang aanbrengen tussen uitgangsopening en muurkast of wand/dakaansluiting en met de meegeleverde slangklemmen vastzetten.

Recirculatiekap (K): luchtgeleider met de twee meegeleverde schroeven (2,9x13 mm) vastzetten (13).

- De elektrische aansluiting uitvoeren (14) (zie hoofdstuk "Elektrische aansluiting").

- De schouw aanbrengen (15) en op de bovenste schouwbeugel vastzetten met de twee meegeleverde schroeven (2,9x6,5 mm) (16). Het onderste deel van de schouw naar beneden laten glijden (17) en aan het bovenste deel van de kap vastzetten met de twee meegeleverde schroeven (2,9x6,5 mm).

afb. 7

Elektrisch fornuis 500 mm

Gasfornuis 650 mm
Kolen- en oliefornuis min.700 mm

Elektrisch fornuis 500 mm
Gasfornuis 650 mm
Kolen- en oliefornuis min.700 mm
