Type product	27-inch LCD-monitor
Resolutie (maximaal)	1920 x 1080 (Full HD)
Beeldverhouding	16:9
Helderheid (standaard)	300 cd/m²
Contrastverhouding (standaard)	1000:1
Responsetijd	3,4 ms (zwart-wit-zwart); 1 ms (grijs-grijs)
Kijkhoek (horizontaal/verticaal)	85°/80° (standaard)
Aantal kleuren	Ca. 16,7 miljoen
Aansluitingen	VGA (D-Sub 15-pins), DVI-D (24-pins, dual-link), HDMI, audio-ingang (3,5 mm jack), hoofdtelefoonuitgang
Luidsprekers	2 x 2,5 W stereo
Stroomverbruik (normaal)	35 W
Stroomverbruik (energiebesparing)	Max. 0,5 W
Voeding	100-240 VAC, 50/60 Hz

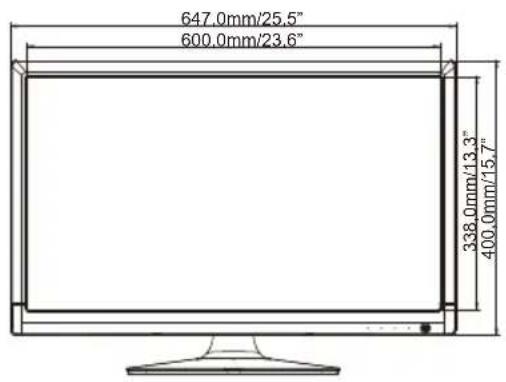

Afmetingen (met voet)	647 × 454,5 × 239 mm
Gewicht (met voet)	5,6 kg
Kantelhoek	20° naar achteren
VESA-montage	100 × 100 mm
Plug & Play	VESA DDC2B
Energiebeheer	ENERGY STAR®, VESA DPMS
Certificeringen	CE, TÜV-Bauart, VCCI-B, PSE, CU, ENERGY STAR®
Reiniging	Gebruik een zachte, droge doek; geen oplosmiddelen of agressieve reinigers
Veiligheid	Niet openen; geen voorwerpen in behuizing; plaats op stabiel oppervlak; voldoende ventilatie (min. 10 cm van muur)

Veelgestelde vragen - ProLite G2773HS IIYAMA

Waarom geeft de monitor geen beeld?

Controleer of het netsnoer is aangesloten, de monitor is ingeschakeld (power-indicator blauw) en de computer aanstaat. Als de indicator oranje brandt, bevindt de monitor zich in de energiebesparingsmodus; beweeg de muis of druk op een toets. Controleer ook de signaalkabel en of de resolutie binnen de specificaties valt.

Hoe kan ik het geluid van de ingebouwde luidsprekers inschakelen?

Sluit de audiokabel aan van de computer op de audio-ingang (AUDIO IN) van de monitor. Druk op de ▲-knop om het volume aan te passen. Zorg dat het geluid niet is gedempt (Mute). Als u HDMI gebruikt, selecteer dan in het menu 'Audio Adjust' de optie 'HDMI Audio'.

Wat moet ik doen als het OSD-menu niet meer reageert?

Het OSD kan vergrendeld zijn. Houd de knoppen ① en ▲ tegelijkertijd 10 seconden ingedrukt om de vergrendeling op te heffen. Als de tekst 'OSD Locked' verschijnt bij een knopdruk, is dit het geval.

Hoe pas ik de beeldpositie en -grootte aan voor de analoge ingang?

Druk op de ▼-knop gedurende 2 seconden om Auto Image Adjust te starten. Als het beeld nog niet correct is, ga dan naar het menu 'Manual Image Adjust' en pas H./V. Position, Clock en Phase handmatig aan met behulp van het aanpassingspatroon dat u kunt downloaden van de iiyama-website.

Wat is de maximale resolutie en verversingssnelheid?

De maximale resolutie is 1920 x 1080 bij een verticale frequentie van 60 Hz (aanbevolen). De monitor ondersteunt ook lagere resoluties, maar voor de beste beeldkwaliteit gebruikt u de native resolutie.

Hoe reinig ik het LCD-scherm en de behuizing?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, droge doek voor het LCD-scherm. Voor de behuizing kunt u een licht vochtige doek met een mild reinigingsmiddel gebruiken. Gebruik nooit oplosmiddelen zoals thinner, benzine of schurende middelen.

Kan ik deze monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel met een montagepatroon van 100 x 100 mm. Verwijder de voet en bevestig een VESA-muurbeugel (niet meegeleverd). Zorg dat de beugel het gewicht van 5,6 kg kan dragen.

Wat is de reactietijd van de monitor?

De reactietijd is 3,4 ms (zwart-wit-zwart) en 1 ms (grijs-grijs) met de Over Drive-functie ingeschakeld. Dit zorgt voor vloeiende beelden bij games en video's.

Hoe activeer ik de energiebesparingsmodus?

De energiebesparingsmodus wordt automatisch geactiveerd wanneer de computer geen H-sync/V-sync-signalen uitzendt. De monitor schakelt dan naar een standby-verbruik van minder dan 0,5 W. U kunt dit ook handmatig instellen via het energiebeheer van uw besturingssysteem.

Wat moet ik doen als het beeld flikkert of onscherp is?

Voer eerst Auto Image Adjust uit door de ▼-knop 2 seconden ingedrukt te houden. Als het probleem aanhoudt, pas dan handmatig Clock en Phase aan in het menu 'Manual Image Adjust'. Gebruik het aanpassingspatroon van iiyama voor de beste resultaten.

GEBRUIKSAANWIJZING ProLite G2773HS IIYAMA

Dank u deze iiyama LCD monitor heeft uitgekozen. Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG-richtlijn 2004/108/EC "EMC-richtlijn", 2006/95/EC "Richtlijn ten aanzien van laagspanning" en 2009/125/EC "ErP-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN ....3

KLANTENSERVICE 3

REINIGING....3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN....4

DE INHOUD VAN HET PAKKET CONTROLEREN ....4

INSTALLEREN EN VERWIJDEREN VAN DE VOET ....5

BESTURINGSELEMENTEN EN AANSLUITINGEN ....6

DE MONITOR AANSLUITEN 7

INSTELLING VAN DE COMPUTER 8

DE KIJKHOEK AANPASSEN 9

DE MONITOR GEBRUIKEN ....10

INHOUD VAN HET AANPASSINGSMENU ....11

SCHERMAANPASSINGEN....17

ENERGIEBEHEER....20

PROBLEMEN OPLOSSEN 21

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN

Deze monitor is namelijk niet gemaakt voor continue gebruik.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

OPMERKING

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
Hoog contrast 1000:1 (Standaard), ACR verrichting voorhanden / Helderheid 300cd/m² (Standaard), Snelle reactietijd van 3,4ms (Zwart, Wit, Zwart), 1ms (Grijs tot Grijs)
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 2,5W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows ^® 95/98/2000/Me/XP/Vista/7
◆ Energiebeheer (voldoet aan ENERGY STAR® en VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel*

■ DVI-D kabel(dual-link)

■ Audiokabel

■ Monitorvoet-Basis

■ Kabelhouder

■ Veiligheidsinstructies

■ Snel-start-handleiding

LET OP

* De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

INSTALLEREN EN VERWIJDEREN VAN DE VOET

PAS OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Houd de monitor en duw de Monitorvoet-Basis.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Duw met uw vingers tegen de bevestigings-clips en hou deze onder spanning terwijl u aan de basis van de monitorvoet trekt.

① Aan/uit knop (⏻) / Aan / uit indicator

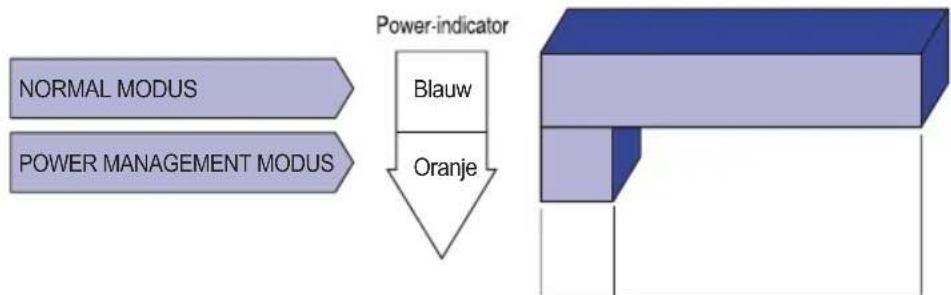

B OPMERKING I gebruik Oranje: Energiebeheer

② Selectie / Signaalkeuze-toets ( ② )
③ Omhoog / Volume aanpassen-toets (▲)
④ Omlaag / i-Style Color-toets (▼)
⑤ Menu-toets ( )1
⑥ Luidsprekers
⑦ Bevestiging voor veiligheidsslot

LOPMERKINGheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑧ Koptelefoon aansluiting (EARPHONE)
⑨ Audio-aansluiting (AUDIO IN)
⑩ HDMI-aansluiting (HDMI)
⑪ DVI-D 24pin aansluiting (DVI)
⑫ D-SUB mini 15pin aansluiting (VGA)
⑬ Schroefgat ter voorkoming van het omvallen

OPMERKING Middels schroef te bevestigen aan buroblad/beugel.

⑭ Uitsparing t.b.v. de kabelhouder
⑮ Stroomaansluiting (AC POWER IN)

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard 15-pins D-Sub aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.

■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

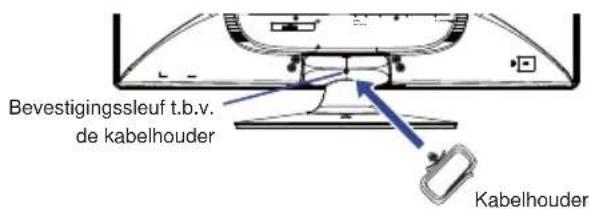

[Verzamel kabels]

① Plaats de kabelhouding in de uitsparing.

② Zet de kabels door de kabelhouder.
③ Verzamel kabels bij de rug van de Monitorvoet.

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 24: ONERSTEUNDE TIMING.

■ Windows 95/98/2000/Me/XP/Vista/7 Plug & Play

De iiyama lcd-monitor voldoet aan de DDC2B van de VESA-standaard. De Plug & Play functie werkt op Windows 95/98/2000/Me/XP/Vista/7 door de monitor aan te sluiten op een computer die DDC2B ondersteunt via de geleverde signaalkabel.

Bij installatie op Windows 95/98/2000/Me/XP: Wellicht heeft uw computer het monitor informatiebestand voor monitors van iiyama nodig. Dit kan via internet worden verkregen via:

http://www.iiyama.com

OPMERKING

■ Voor extra informatie over het downloaden van het stuurprogramma voor uw touchscreen kunt u ook terecht op bovenstaande internetpagina.

■ Stuurprogramma's voor monitors zijn meestal niet nodig op besturingssystemen voor Macintosh of Unix. Wilt u meer informatie, neem dan eerst contact op met uw computerdealer.

DE KIJKHOEK AANPASSEN

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.
■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.
■ U kunt de monitor maximaal 20° naar boven.
- Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het lcd-scherm niet aan als u de hoek verandert. U kunt dan het lcd-scherm beschadigen en het kan zelfs breken.
■ Let goed op dat uw vingers niet klem raken als u de hoek verandert.
■ Draai de standaard niet verder dan 20 graden, behalve als u de monitor weer inpakt. Wordt de monitor verder gedraaid, dan kan deze omvallen en stuk gaan.

De iiyama Icd-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 24 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 17 voor SCHERMAANPASSINGEN.

① Druk op de Knop ① om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ▲ / ▼oetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop ② . Gebruik vervolgens de ▲/ ▼oetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop ² . Gebruik de ▲/ ▼oetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop ① om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Image Setup en druk vervolgens op de Knop②. Selecteer vervolgens ← (H./V.Position) met de

▲ / ▼oetsen.

Een aanpassingspagina verschijnt nadat u op de Knop ② drukt. Selecteer vervolgens V.Position met de ▲ / ▼toetsen. Druk nogmaals op de Knop ②Gebruik vervolgens de / ▲toetzen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop ¹ , waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD Time Out is verstreken.Ook, kan de knop ① worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H./V. Position, Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

Auto Image Adjust Automatische beeld aanpassing Auto Image Adjust Alleen analoge ingang
Aanpassingsitem Probleem / Optie In te drukken knoppen
Auto Image Adjust * Automatische beeld aanpassing Direct	H. / V. Position, Clock en Phase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto Image Adjust samen met het aanpassingspatroon. Zie pagina 17 voor SCHERMAANPASSINGEN.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Auto Image Adjust : Het aandringen en het houden van de ▼ knoop ongeveer 2 seconden als het menu niet is weergegeven.

Picture Adjust Beeld-instelling			Picture Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Contrast *3Contrast		Te vaag [HD46]Te intens
Brightness *1,2,3Helderheid		Te donker [8722] [SH60]Te licht
Adv. Contrast *2,3Geavanceerd contrast		Off	Normaal contrast
		On	Vergroot contrast
ECO Mode *3ECO Mode		Off Normal
			Helderheid van back-light wordt verminderd.1
			Helderheid van back-light wordt meer verminderd dan 1.2
		3	Helderheid van back-light wordt meer verminderd dan 2.
Over DriveOver Drive		Off / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd. [DTX4]

*1 Pas de Brightness als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is. Kan niet worden geselecteerd wanneer Adv. Contrast ingeschakeld is.
*2 Brightness en Adv. Contrast kan niet tegelijkertijd geactiveerd worden wanneer ECO Mode ingeschakeld is.
*3 Het Contrast, Brightness, Adv. Contrast en ECO Mode kunnen niet worden aangepast indien de i-Style Color is ingeschakeld.

Input Select Ingangsselectie	Direct	Input Select
Aanpassingsitem Probleem / Optie In te drukken knoppen
Input SelectIngangsselectie		VGA	Selecteer de VGA ingang.
		DVI	Selecteer de DVI ingang.
			Selecteer de HDMI ingang. HDMI
		Auto Zoekt	automatisch een beschikbare signaalbron.
OPMERKING	De bron van de input wordt bevestigd, niet automatisch wanneer VGA, DVI en HDMI geselecteerd die worden geselecteerd.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen. Input Select : Druk op de Knop ② als het menu niet is weergegeven.

Audio Adjust Direct Audio aanpassen		Audio Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Volume Volume		Te zacht Te hard
Mute Onderbreken			Geluidsvolume terugzetten naar voorgaande niveau.
		×××	Het geluid tijdelijk afzetten.
HDMI Audio * HDMI Audio			Selecteer de Line-In input.Line-In
			Selecteer de HDMI input.HDMI

* Alleen beschikbaar bij gebruik van HDMI.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

Audio Adjust: Druk op de Knop

▲ als het menu niet is weergegeven.

Mute: Het aandringen en het houden van de niet is weergegeven.

▲ knoop ongeveer 2 seconden als het menu

en worden veranderd door achter elkaar op de knoppen te drukken.

Color AdjustKleuraanpassing		Color Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Cool Koel		Blauwachtig wit
		Geelachtig witNormal Normaal
		Groenachtig witWarm Warm
User ColorGebruikerskleur		Red	Te weinig
		Green
		Blue
i-Style Color i-Style Color	Direct	Off	Valt terug naar de vooraf ingestelde kleur-instelling, niet naar de i-style instelling.
		Standard	Voor het algemene venstersmilieu en monitor standaard plaatsen.
		Game	Voor het spelmilieu van PC.
		Cinema	Voor fi lm en videomilieu.
		Scenery	Voor het weergeven van beelden van landschappen.
		Text	Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- i-Style Color: Druk op de Knop ▼ als het menu niet is weergegeven.

Information Informatie
	Information
InformationH.Frequency: 67.56KHzV.Frequency: 80.0HzResolution: 1920 x 1080Pixel Clock: 148.5MHzModel Number: G2773HSExit	Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

Manual Image Adjust Hand beeld aanpassen			Manual Image Adjust
Aanpassingsitem Probleem / Optie In te drukken knoppen
Clock *1Clock	Te smalTe breed
H./V. Position *1,2H./V. Positie	H. Position	Te veel naar linksTe veel naar rechts
	V. Position	Te laagTe hoog
Phase *1Phase	Om knipperende tekst of regels te corrigeren
SharpnessScherpte	Aanpassen van de beeldkwaliteit bij resoluties van minder dan 1920 x 1080. U kunt de beeldkwaliteit wijzigen (3 stappen).
Video Mode AdjustVideo Mode Adjust	Full Screen		Toont volledig scherm
	Over Screen		Vergrootte weergave, niet door randen beperkt
	Aspect Ratio *3		Maximale vergroting met behoud van beeldverhouding
	Dot By Dot *4		Getoond met gelijke vergroting

*1 Alleen analoge ingang.
*2 Zie pagina 17 voor SCHERMAANPASSINGEN.
*3 Wanneer de ingang van de videoresolutie 4:3, 5:4 of 16:10 is, kan het beeld weergegeven worden in het midden van het beeldscherm met een hoogte/breedteverhouding van 4:3, 5:4 of 16:10.
*4 Het beeld instellen op een lagere resolutie dan 1920x1080.

Setup MenuInstelmenu Setup Menu
Aanpassingsitem			Probleem / Optie In te drukken knoppen
	Language Select Taalselectie		English	Engels	Suomi Fins
			Français	Frans	日本語 Japans
			Deutsch	Duits	简体中文 Vereenvoudigd Chinees
			Español	Spaans	繁體中文 Traditionele Chinees
			Italiano	Italiaans
	OSD Position OSD Positie		H.Position	OSD staat te veel links OSD staat te veel rechts
			V.Position	OSD staat te laag OSD staat te hoog
	OSD Time Out OSD time-out		U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 60 seconden.
	OSD Background OSD Background		On	De achtergrond van OSD weer instellen.
			Off De achatergrond van OSD is transparant gemaakt.
	Opening Logo Openings logo		On	het iiyama-logo wordt getoond als de monitor wordt aangezet.
			Off	het iiyama-logo wordt niet getoond als de monitor wordt aangezet.
	LED LED		On	Aan/uit indicator-lampje is AAN.
			Off Aan/uit indicator-lampje is UIT.
OPMERKING Schakel de Aan/uit indicator uit als u last heeft van het licht.

Memory RecallGeheugen oproepen		Memory Recall
Aanpassingsitem Probleem / Optie In te drukken knoppen
Memory RecallGeheugen oproepen		Standaardwaarden worden hersteld.

• Vergrendelings modus

1. De OSD-vergrendeling activeren door monitor-knoppen ① en ▲ gelijktijdig 10 seconden lang in te drukken. Als men hierna de monitor-knoppen ①, ▼ of ▲ gebruikt, dan zal de tekst "OSD Locked" verschijnen.
2. De OSD wordt weer ontgrendeld door monitor-knoppen ① en ▲gelijktijdig 10 seconden lang in te drukken.

1. U kunt de Power aan/uit-vergrendeling activeren door de monitor-knoppen ① en velijktijdig 10 seconden lang in te drukken. Hierdoor kan de monitor niet uitgeschakeld worden. Indien de Powerknop ingedrukt wordt, verschijnt de tekst "Power Button Locked"
2. De Power aan/uit-vergrendeling vervalt weer indien nogmaals de monitor-knoppen ¹ en gelijktijdig 10 seconden lang worden ingedrukt.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto Image Adjust nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto Image Adjust werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Position, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto Image Adjust uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto Image Adjust het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7.

① Geef het beeld weer op de optimale resolutie.
② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd. Als u Microsoft® PLUS! 95/98 gebruikt, annuleer dan de instelling van "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

③ Het aandringen en het houden van de ▼ knoop ongeveer 2 seconden. (Auto Image Adjust)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto Image Adjust.

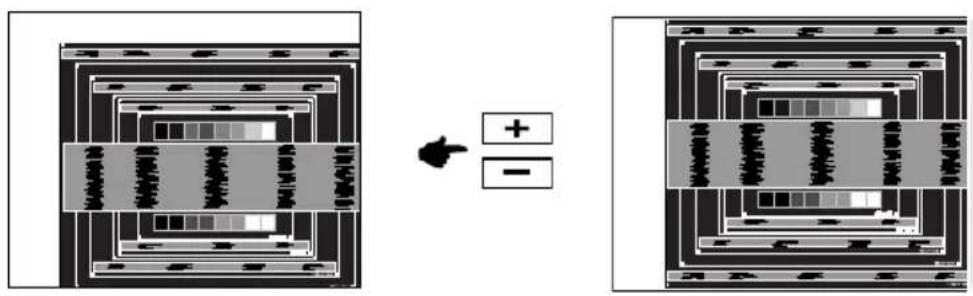

⑤ Pas de V. Position zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

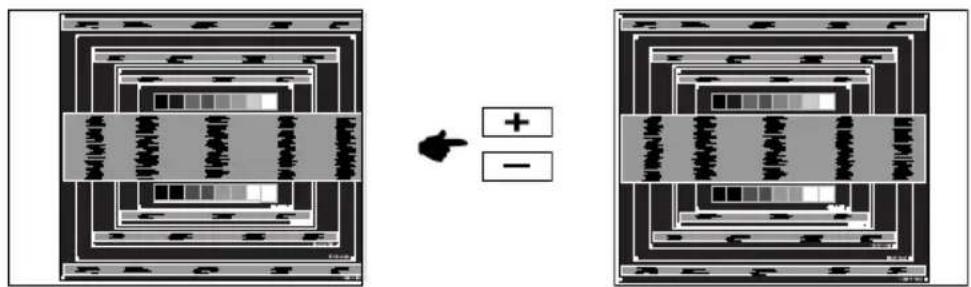

⑥ 1) Pas de H. Position zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, H. Position en V. Position.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de Clock wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H. Position aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Brightness en Color aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

STROOMVERBRUIK 0 0,5W 100%

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld.

(Power-indicator licht niet op.) □ Is het netsnoer goed aangesloten? □ Staat de Power-schakelaar op ON? □ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

(Power-indicator is blauw.) □ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken. □ Verhoog het Contrast en/of de Helderheid. □ Is de computer ingeschakeld? □ Is de signaalkabel goed aangesloten? □ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

(Power-indicator is oranje.) □ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken. □ Is de computer ingeschakeld? □ Is de signaalkabel goed aangesloten? □ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

② Het scherm is niet □ Is de signaalkabel goed aangesloten?

gesynchroniseerd. □ Valt de signaaltiming van de computer binnen de specificatie van de monitor? □ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor? □ Gebruik hiervoor de in de doos meegeleverde dual-link DVI-kabel.

③ De schermpositie bevindt zich niet in het midden. □ Valt de signaaltiming van de computer binnen de specificatie van de monitor? ④ Het scherm is te helder of te donker. □ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

⑤ Het scherm trilt. □ Valt het voltage binnen de specifi catie van de monitor?

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Probleem Controlepunt

⑥ Geen geluid.

□ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder
□ De Mute-functie is UIT.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat tehard of te zacht.

□Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑧ Er is een vreemdgeluid te horen.

□ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

SPECIFICATIES

Afmeting Categorie 27"
Lcd-scherm	Besturingssysteem a-	Si TFT Active Matrix
		Diagonaal: 27" (68,6cm)Afmeting
	Pixelafstand	0,311mm H × 0,311mm V
	Helderheid	300cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard), ACR verrichting voorhanden
	Inkijkhoek Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	3,4ms (Zwart, Wit, Zwart), 1ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Analoog: Horizontaal: 24,0-80,0kHz, verticaal: 55-75Hz
Maximale resolutie		1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting		D-Sub mini 15 pin, DVI-D 24pin, HDMI
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief
		Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
		Digitaal: HDMI (1,3)
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Luidsprekers		2,5W × 2 (stereo luidsprekers)
Maximum schermformaat		597,9mm W × 336,3mm H / 23,5" W × 13,2" H
Stroombron 100-240VAC, 50/60Hz, 0,9A
Energieverbruik*		35W standaard, in Energiebeheermodus: 0,5W maximum
Afmetingen / gewicht 647,0 × 454,5 × 239,0mm / 25,5 × 17,9 × 9,4" (B×H×D), 5,6kg / 12,3lbs
Kantelhoek		Omhoog: 20 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, VCCI-B, PSE, CU, ENERGY STAR®

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

AFMETINGEN

*1 Alleen bestemd voor DVI-input. Gebruik de meegeleverde DVI-D duallink kabel.
*2 Digitaal ingang is niet compatible.
