Producttype	LCD-monitor
Fabrikant	Iiyama
Model	ProLite PB1704S
Schermdiagonaal	17 inch
Paneeltechnologie	a-Si TFT Active Matrix
Maximale resolutie	1280 x 1024
Helderheid	250 cd/m² (typisch)
Contrastverhouding	1000:1 (typisch)
Reactietijd	5 ms (zwart-wit-zwart)
Kijkhoek	85° links/rechts, 80° boven/onder (typisch)
Aantal kleuren	Ca. 16,2 miljoen
Aansluitingen	D-Sub mini 15-pin, DVI-D 24-pin
Luidsprekers	2 x 1W stereo
Stroomverbruik (normaal)	24 W
Stroomverbruik (energiebesparing)	< 1 W
Voeding	100-240 VAC, 50/60 Hz, 1,0 A

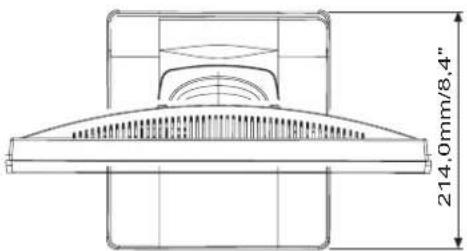

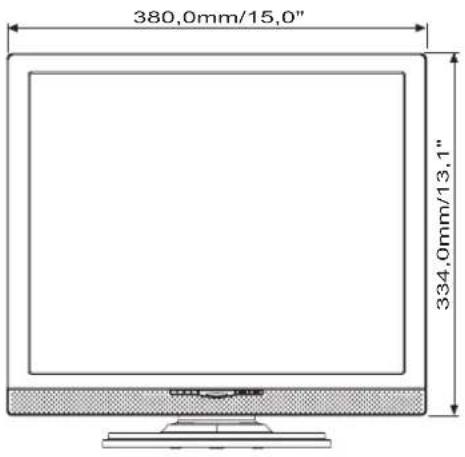

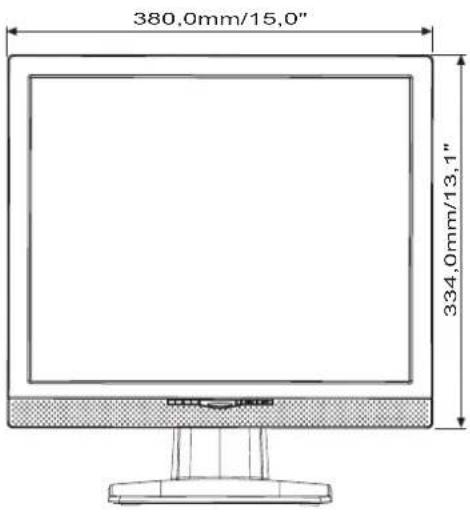

Afmetingen (B x H x D) met voet	380 x 380-490 x 220 mm
Gewicht met voet	5,6 kg
Kantelhoek	20° naar boven, 5° naar beneden
Draaihoek	45° links en rechts
Hoogteverstelling	110 mm
VESA-montage	100 x 100 mm
Plug & Play	VESA DDC2B
Energiebeheer	ENERGY STAR, VESA DPMS
Goedkeuringen	TCO 5.0, CE, CB, TÜV-GS, TÜV-ERGO
Reiniging	Zachte droge doek, geen agressieve middelen
Veiligheid	Uitschakelen en stekker verwijderen voor reiniging, niet openen

Veelgestelde vragen - ProLite PB1704S IIYAMA

Hoe reinig ik het LCD-scherm van de ProLite PB1704S?

Schakel de monitor uit en trek de stekker uit het stopcontact. Gebruik een zachte, droge doek om het scherm voorzichtig schoon te vegen. Gebruik geen agressieve middelen zoals thinner, benzine of schurende reinigers.

Hoe stel ik de hoogte en kantelhoek in?

Houd de monitor aan de voet vast en kantel het scherm tot 20° naar boven of 5° naar beneden. Voor hoogteverstelling: til het scherm voorzichtig omhoog of omlaag tot de gewenste positie (max. 110 mm). Draaien kan 45° links en rechts.

Wat moet ik doen als de monitor geen beeld geeft?

Controleer of het netsnoer is aangesloten, de aan/uit-knop is ingeschakeld en de computer aan staat. Als de stroomindicator blauw is, raak dan het toetsenbord of de muis aan om de energiebesparingsmodus te verlaten. Verhoog indien nodig de helderheid of contrast via het OSD-menu.

Hoe sluit ik de monitor aan op de computer?

Zet zowel computer als monitor uit. Verbind de D-Sub of DVI-D-kabel met de computer. Sluit eventueel de audiokabel aan voor geluid. Sluit de stroomkabel aan op de monitor en een stopcontact. Zet beide apparaten aan.

Waarom knippert het beeld en hoe los ik dat op?

Gebruik de Auto-knop voor automatische aanpassing. Als dat niet helpt, ga dan naar het OSD-menu en pas de ZEGAR en FASE handmatig aan. Zorg dat de resolutie 1280x1024 is en de vernieuwingsfrequentie op 60 Hz staat.

Hoe activeer ik de ECO-modus?

Druk tegelijkertijd op de >-knop en de Auto-knop terwijl het menu niet zichtbaar is. Houd deze 10 seconden ingedrukt om ECO in of uit te schakelen. ECO vermindert het stroomverbruik.

Kan ik de OSD- en aan/uit-knop vergrendelen?

Druk tegelijkertijd op de <-knop en de Auto-knop (menu onzichtbaar) en houd ze 10 seconden ingedrukt. Herhaal deze handeling om de vergrendeling op te heffen.

Hoe schakel ik tussen analoge en digitale ingang?

Druk in het OSD-menu op ‘OVERIGE’ en selecteer ‘INPUT’. Kies ‘ANALOOG’ voor D-Sub of ‘DIGITAAL’ voor DVI. Bij ‘AUTO’ wordt automatisch gedetecteerd.

Waarom klinkt er geen geluid via de monitorluidsprekers?

Controleer of de audiokabel is aangesloten op de computer en de monitor. Zet het volume hoger via het OSD-menu (OVERIGE → SPEAKER VOLUME). Controleer of de computer geluid uitvoert en de Mute-functie uit staat.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100x100 mm). Verwijder de voet door de monitor plat op een zachte doek te leggen, de haken aan de onderkant in te drukken en de voet eraf te trekken. Gebruik een geschikte muurbeugel.

GEBRUIKSAANWIJZING ProLite PB1704S IIYAMA

Dank u deze iiyama LCD monitor heeft uitgekozen.

Wij recommecd dat ueen paar notulen neemt om dit uitvoerige handboek zorgvuldigte lezen alvorens en inschakelend de monitor te installeren.

Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG-richtlijn 2004/108/EC "EMC-richtlijn", 2006/95/EC "Richtlijn ten aanzien van laagspanning" en 2005/32/EC "EuP-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN 3

KLANTENSERVICE 3

REINIGING 3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN 4

DE INHOUD VAN HET PAKKET CONTROLEREN 4

INSTALLEREN EN VERWIJDEREN VAN DE VOET :

ProLite P1704S / ProLite P1904S 5

BESTURINGSELEMENTEN EN AANSLUITINGEN 6

DE MONITOR AANSLUITEN 7

INSTELLING VAN DE COMPUTER 8

DE BEELDHOEK AANPASSEN : ProLite P1704S / ProLite P1904S ... 9

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK :

ProLite PB1704S / ProLite PB1904S 9

DE MONITOR GEBRUIKEN 10

INHOUD VAN HET AANPASSINGSMENU....11

SCHERMAANPASSINGEN 14

ENERGIEBEHEER....17

PROBLEMEN OPLOSSEN 18

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com

U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit schade aan uw computer veroorzaken.

PLAATS DISKETTES NOOIT IN DE BUURT VAN DE LUIDSPREKERS

Gegevens op magnetische opslagmedia zoals diskettes kunnen verloren gaan als de luidsprekers worden geplaatst, omdat deze een magnetisch veld vormen.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

Opmerking

Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.

KLANTENSERVICE

Opmerking

■ Het fluorescentielicht dat in de LCD-monitor wordt gebruikt, zal na enige tijd moeten worden vervangen. Voor de garantiebepalingen met betrekking tot dit product kunt u contact opnemen met het dichtstbijzijnde iiyama service center.
■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1280 x 1024
Hoog contrast 1000:1 (Standaard) / Helderheid 250cd/m² (Standaard), Snelle reactietijd van 5ms (Zwart, Wit, Zwart) : ProLite P1704S / ProLite PB1704S
Hoog contrast 1000:1 (Standaard) / Helderheid 300cd/m² (Standaard), Snelle reactietijd van 5ms (Zwart, Wit, Zwart) : ProLite P1904S / ProLite PB1904S
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 1W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows® 95/98/2000/Me/XP/Vista/7
◆ Energiebeheer (voldoet aan ENERGY STAR® VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires zitten in het pakket. Controleer of deze zijn meegeleverd bij de monitor. Als iets ontbreekt of beschadigd is, neemt u contact op met uw liyama dealer of plaatselijk liyama kantoor.

■ Stroomkabel ^*1

■ D-sub signaalkabel

■ DVI-D kabel

■ Audiokabel

■ Monitorvoet-Basis ^*2

■ Quick Guide handleiding

LET OP

*1 De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

^*2 Bijgeleverd voor ProLite P1704S / ProLite P1904S.

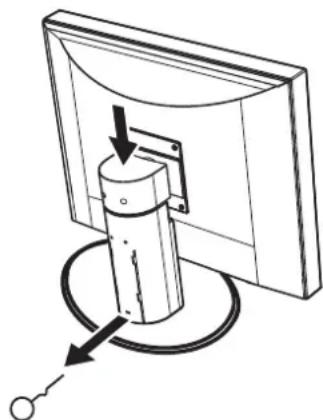

Zet de monitor neer en trek langzaam de sluitpin uit de achterzijde van de stander terwijl u tegen de bovenzijde van de voorkant van de stander duwt voordat u de monitor installeert. U moet voorzichtig te werk gaan omdat de monitor met een veermechanisme werkt en tijdens het loshalen van de sluitpin snel opengaat.

De monitor wordt compleet met voet geleverd. Als de monitor met een muurbeugel bevestigd wordt en er wordt geen gebruik gemaakt van de bijgeleverde voet, volg dan onderstaande instructies om de kolom te verwijderen. Mocht het nodig zijn de monitor te retourneren zorg er dan voor dat dit kompleet met voet gebeurt. Bewaar dan ook de verwijderde onderdelen.

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Plaats de onderkant van de standaard in de houder.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Duw de haken aan de buitenkant naar beneden en trek de houder weg van de onderkant van de standaard.

① Auto knop (AUTO)
② Menu knop (MENU)
③ Aan/uit knop ( ⏻ ) / Aan / uit indicator

OPMERKINGmaal gebruik

Oranje: Energiebeheer

De monitor wordt in energiebeheer geschakeld als deze geen horizontaal en / of verticaal synchronisatiesignaal ontvangt, zodat het stroomverbruik minder dan 1W is.

④ Omlaag knop ( > )
⑤ Omhoog knop ( > )
⑥ Luidsprekers
⑦ Stroomaansluiting (AC IN)
⑧ DVI-D 24pin aansluiting (DVI)
⑨ D-SUB mini 15pin aansluiting (D-SUB)
⑩ Audio-aansluiting (AUDIO IN)
⑪ Bevestiging voor veiligheidsslot

OPMERKING een veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ Het vermogen van de monitor en de computer wordt aangezet.

OPMERKING

De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard 15-pins D-Sub aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 25: ONERSTEUNDE TIMING.

■ Windows 95/98/2000/Me/XP/Vista/7 Plug & Play

De iiyama lcd-monitor voldoet aan de DDC2B van de VESA-standaard. De Plug & Play functie werkt op Windows 95/98/2000/Me/XP/Vista/7 door de monitor aan te sluiten op een computer die DDC2B ondersteunt via de geleverde signaalkabel.

Bij installatie op Windows 95/98/2000/Me/XP: Wellicht heeft uw computer het monitor informatiebestand voor monitors van iiyama nodig. Dit kan via internet worden verkregen via:

http://www.iiyama.com

OPMERKING

■ Voor extra informatie over het downloaden van het stuurprogramma voor uw touchscreen kunt u ook terecht op bovenstaande internetpagina.
■ Stuurprogramma's voor monitors zijn meestal niet nodig op besturingssystemen voor Macintosh of Unix. Wilt u meer informatie, neem dan eerst contact op met uw computerdealer.

DE BEELDHOEK AANPASSEN : ProLite P1704S / ProLite P1904S

■ Voor optimaal comfort wordt u aangeraden recht voor de monitor te gaan zitten.
■ Houd de standaard zo dat de monitor niet kantelt als u de hoek van de monitor aanpast.
■ U kunt de monitor maximaal 20 graden naar boven en 5 graden naar beneden worden gedraaid.
- Om een gezonde en ontspannen lichaamshouding te garanderen tijdens het gebruik van de monitor op de werkplek mag de monitor niet meer dan 10 graden naar achteren gekanteld staan. Pas vervolgens de hoek van de monitor aan uw wensen aan.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoek aanpast.

■ Voor optimale kijk omstandigheden is het belangrijk om recht tegenover het scherm plaats te nemen en vervolgens de hoogte en hoek van het scherm naar persoonlijke voorkeur aft e stellen.
■ Houd het paneel zo dat de monitor niet kantelt als u de hoogte of de hoek van de monitor aanpast.
■ De monitor kan maximaal 110mm de hoogte, 45 graden naar links en rechts, 20 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.

De iiyama lcd-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 25 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 14 voor SCHERMAANPASSINGEN.

① Druk op de MENU knop om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de < / > knoppen.
② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de MENU knop. Gebruik vervolgens de < / > knoppen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de MENU knop. Gebruik de < / > knoppen om de gewenste aanpassing of instelling te maken.
④ Druk op de AUTO knop om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item BEELD INSTELLINGEN en druk vervolgens op de MENU knop. Selecteer vervolgens V.POSITIE met de </ / > toetsen.

Een aanpassingspagina verschijnt nadat u op de MENU knop drukt. Gebruik vervolgens de < /> knoppen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de AUTO knop, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD TIME-OUT is verstreken. U kunt ook op de AUTO knop drukken om de OSD snel uit te schakelen.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H. / V. POSITIE, ZEGAR en FASE worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

HELDERHEID / CONTRASTBRIGHTNESS / CONTRAST
Aanpassingsitem Probleem /		Optie	In te drukken knoppen
HELDERHEID *BRIGHTNESS	Direct	Te donkerTe licht
CONTRASTCONTRAST	Direct	Te vaagTe intens

* Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- HELDERHEID : Druk op de < -knop als het menu niet is weergegeven.

BEELD INSTELLINGEN IMAGE CONTROL		Alleen analoge ingang
Aanpassingsitem Probleem /		Optie	In te drukken knoppen
AUTO. AANPASSEN * AUTO ADJUSTMENT	Direct	H. / V. POSITIE, ZEGAR en FASE automatisch aanpassen.
H. POSITIE H. POSITION		Te veel naar links Te veel naar rechts
V. POSITIE V. POSITION		Te laag Te hoog
ZEGAR CLOCK		Te smal Te breed
FASE PHASE		Om knipperende tekst of regels te corrigeren

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 14 voor SCHERMAANPASSINGEN.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- AUTO. AANPASSEN : Druk op de Auto-knop als het menu niet is weergegeven.

RGB COLOR KLEUR
Aanpassingsitem Probleem /	Optie In te drukken knoppen
KOEL 9300K	Blauwachtig wit
WARM 6500K Geelachtig weet
AANGEPASTE KLEUR	ROODRED	Te weinig
	GROEN GREEN	Te veel
CUSTOM COLOR	BLAUWBLUE
SRGB SRGB sRGB

OSD CONTROLMENU INSTELLINGEN
Aanpassingsitem Probleem /	Optie	In te drukken knoppen
H. OSD-POSITIE	OSD staat te veel links	>
H. OSD POSITION	OSD staat te veel rechts	<
V. OSD-POSITIE	OSD staat te laag	>
V. OSD POSITION	OSD staat te hoog	<
OSD TIME-OUT	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 60 seconden.	>
OSD TIMEOUT		<

Direct

U kunt een aanpassingschaal direct weergeven via de volgende knoppen.

● BLOKKEREN (OSD en POWER-SCHAKELAAR) :

Druk op de < knop en Auto knop zelfde tijd als het menu niet zichtbaar is.

De LOCK function wordt tussen BLOKKEREN en SCHAKELEN geschakeld door de < knop en Auto knop 10 seconden ingedrukt te houden.

- ECO : Druk op de > knop en Auto knop zelfde tijd als het menu niet zichtbaar is.

De ECO function wordt tussen AAN en UIT geschakeld door de > knop en Auto knop 10 seconden ingedrukt te houden.

OTHEROVERIGE
Aanpassingsitem Probleem	In te drukken knoppen
TAALLANGUAGE		English	Engels		Italiano Italiaans
		Deutsch	Duits		Polski Pools
		Français Frans			Nederlands
		Español Spaans			Русский
INPUT INPUTDirect		ANALOOG	Selecteer de D-sub ingang.
		DIGITAAL	Selecteer de DVI ingang.
			Selecteer de AUTO ingang.AUTO DETECTIE
OPMERKING Bij geselecteerde Auto, u kunt de inputbron schakelen door van de AUTOknoop 2-3 seconden aan te dringen en te houden, nochtans zal het automatisch geselecteerd worden wanneer enkel een bron gebruikt. De bron van de input wordt bevestigd, niet automatisch wanneer D-Sub en DVI-D geselecteerd die worden geselecteerd.
SPEAKER VOLUME		Te zachtTe hard
INFORMATIEINFORMATION		Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.
		OPMERKING Zie de handleiding van de grafische kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

• INPUT : Druk op < en > knopen als het menu niet zichtbaar is.
• VOLUME : Druk op < en > knopen als het menu niet zichtbaar is.

OP NUL ZETTEN RESET

Aanpassingsitem Probleem	/ Optie	In te drukken knoppen
OP NUL ZETTEN RESET	JA YES	Standaardwaarden worden hersteld.
	NEE NO	Terug naar menu.

AFSLUITEN EXIT

Aanpassingsitem Probleem / Optie	In te drukken knoppen
AFSLUITEN EXIT Verlaat het OSD-menu.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1280 x 1024, en kan de beste prestaties niet leveren op resoluties van minder dan 1280 x 1024 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1280 x 1024 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor POSITIE, ZEGAR en FASE. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto installatie uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto installatie het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen. Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd. Als u Microsoft®
PLUS! 95/98 gebruikt, annuleer dan de instelling van "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

③ Druk op de Knop Auto. (AUTO. AANPASSEN)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na AUTO. AANPASSEN installatie.
⑤ Pas de V. POSITIE zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

⑥ 1) Pas de H. POSITIE zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de ZEGAR aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de ZEGAR, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de ZEGAR is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de ZEGAR, H. POSITIE en V. POSITIE.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de ZEGAR, herhaalt u de stappen vanaf ③.

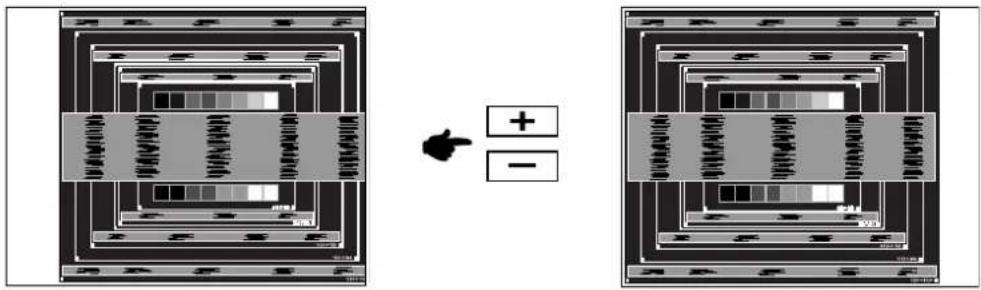

⑦ Pas de FASE aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

OPMERKING

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de ZEGAR wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H. POSITIE aan na de aanpassing van de FASE als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de BRIGHTNESS en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat ZEGAR en FASE zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 1W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

Geen beeld.

(Power-indicator licht niet op.)

□ Is het netsnoer goed aangesloten?

□ Staat de Power-schakelaar op ON?

□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

(Power-indicator is blauw.)

□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.

□ IVerhoog het Contrast en/of de Helderheid.

□ Is de computer ingeschakeld?

□ Is de signaalkabel goed aangesloten?

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

□ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.

□ Is de computer ingeschakeld?

□ Is de signaalkabel goed aangesloten?

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

② Het scherm is niet gesynchroniseerd.

□ Is de signaalkabel goed aangesloten?

□ Valt de signaaltiming van de computer binnen de specificatie van de

□ monitor?

Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

③ De schermpositie bevindt zich niet in het midden.

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

④ Het scherm is te helder of te donker.

□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

⑤ Het scherm trilt.

□ Valt het voltage binnen de specifi catie van de monitor?

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Probleem

Controlepunt

⑥ Geen geluid.

□ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder
□ De Mute-functie is UIT.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat tehard of te zacht.

□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑧ Er is een vreemdgeluid te horen.

□ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

SPECIFICATIES : ProLite P1704S

Afmeting Categorie		17"
Lcd-scherm	Besturingssysteem a-	Si TFT Active Matrix
	Afmeting	Diagonaal: 17"
	Pixelafstand	0,264mm H × 0,264mm V
	Helderheid	250cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard)
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Zwart, Wit, Zwart)
Aantal kleuren		Ongeveer 16,2M
Synchronisatiefrequentie Horizontaal: 31,0-81,0kHz, verticaal: 56-75Hz
Maximale resolutie 1280 × 1024, 1,31 MegaPixels
Ingangsaansluiting D-Sub mini		15 pin, DVI-D 24pin
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal 0,5Vrms
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 337,920mm W × 270,336mm H / 13,3" W × 10,6" H
Stroombron 100-240VAC, 50/60Hz, 1,0A
		24W standaard, in Energiebeheermodus: 1W maximum*Energieverb
Afmetingen / gewicht 380,0 × 402,5 × 214,0mm / 15,0 × 15,8 × 8,4" (B×H×D), 4,6kg / 10,1lbs
Kantelhoek		Omhoog: 20 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 90% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 90% (geen condensatie)
Goedkeuringen		TCO 5,0, CE, CB, TÜV-GS, TÜV-ERGO

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

SPECIFICATIES : ProLite PB1704S

Afmeting Categorie		17"
Lcd-scherm	Besturingssysteem a-	Si TFT Active Matrix
	Afmeting	Diagonaal: 17"
	Pixelafstand	0,264mm H × 0,264mm V
	Helderheid	250cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard)
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Zwart, Wit, Zwart)
Aantal kleuren		Ongeveer 16,2M
Synchronisatiefrequentie Horizontaal: 31,0-81,0kHz, verticaal: 56-75Hz
Maximale resolutie 1280 × 1024, 1,31 MegaPixels
Ingangsaansluiting D-Sub mini		15 pin, DVI-D 24pin
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal 0,5Vrms
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 337,920mm W × 270,336mm H / 13,3" W × 10,6" H
Stroombron 100-240VAC, 50/60Hz, 1,0A
		24W standaard, in Energiebeheermodus: 1W maximum*Energieverbr
Afmetingen / gewicht 380,0 × 380,0-490,0 × 220,0mm / 15,0 × 15,0-19,3 × 8,7" (B×H×D), 5,6kg / 12,3lbs
Kantelhoek		Omhoog: 20 graden, Omlaag: 5 graden, Rechts / links: 45 graden elk
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 90% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 90% (geen condensatie)
Goedkeuringen		TCO 5,0, CE, CB, TÜV-GS, TÜV-ERGO

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

SPECIFICATIES : ProLite P1904S

Afmeting Categorie		19"
Lcd-scherm	Besturingssysteem a	Si TFT Active Matrix
	Afmeting	Diagonaal: 19"
	Pixelafstand	0,294mm H × 0,294mm V
	Helderheid	300cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard)
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Zwart, Wit, Zwart)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 31,0-81,0kHz, verticaal: 56-75Hz
Maximale resolutie 1280 × 1024, 1,31 MegaPixels
Ingangsaansluiting D-Sub mini 15 pin, DVI-D 24pin
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal A parte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal 0,5Vrms
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 376,320mm W × 301,056mm H / 14,8" W × 11,9" H
Stroombron 100-240VAC, 50/60Hz, 1,0A
		34W standaard, in Energiebeheermodus: 1W maximum*Energieverb
Afmetingen / gewicht 426,0 × 436,0 × 214,0mm / 16,8 × 17,2 × 8,4" (B×H×D), 5,0kg / 11,0lbs
Kantelhoek		Omhoog: 20 graden, Omlaag: 5 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 90% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 90% (geen condensatie)
Goedkeuringen		TCO 5,0, CE, CB, TÜV-GS, TÜV-ERGO

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

SPECIFICATIES : ProLite PB1904S

Afmeting Categorie		19"
Lcd-scherm	Besturingssysteem a-	Si TFT Active Matrix
	Afmeting	Diagonaal: 19"
	Pixelafstand	0,294mm H × 0,294mm V
	Helderheid	300cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard)
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Zwart, Wit, Zwart)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 31,0-81,0kHz, verticaal: 56-75Hz
Maximale resolutie 1280 × 1024, 1,31 MegaPixels
Ingangsaansluiting D-Sub mini 15 pin, DVI-D 24pin
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal 0,5Vrms
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 376,320mm W × 301,056mm H / 14,8" W × 11,9" H
Stroombron 100-240VAC, 50/60Hz, 1,0A
		34W standaard, in Energiebeheermodus: 1W maximum*Energieverbr
Afmetingen / gewicht 426,0 × 401,0-511,0 × 220,0mm / 16,8 × 15,8-80,1 × 8,7" (B×H×D), 6,0kg / 16,2lbs
Kantelhoek		Omhoog: 20 graden, Omlaag: 5 graden, Rechts / links: 45 graden elk
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 20 tot 90% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 90% (geen condensatie)
Goedkeuringen		TCO 5,0, CE, CB, TÜV-GS, TÜV-ERGO

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

AFMETINGEN : ProLite P1704S

AFMETINGEN : ProLite PB1704S

* DVI-ingang wordt niet ondersteund.
