Producttype	23.6 inch LCD-monitor
Paneeltechnologie	TN
Helderheid	300 cd/m² (standaard)
Contrastverhouding	1000:1 (standaard), Advanced Contrast functie
Kijkhoek (horizontaal/verticaal)	85°/85° (links/rechts), 80°/80° (boven/onder)
Reactietijd (grijs-naar-grijs)	2 ms
Aantal kleuren	Ongeveer 16,7 miljoen
Maximale resolutie	1920 × 1080 @ 60 Hz (Full HD)
Aansluitingen	1× D-Sub, 1× DVI-D, 1× HDMI, 1× USB 3.0 upstream, 4× USB 3.0/2.0 downstream, 1× 3,5 mm audio-ingang
Luidsprekers	2× 2W stereo
Stroomvoorziening	100-240 VAC, 50/60 Hz, 1,5 A
Stroomverbruik (normaal)	22 W (typisch)
Stroomverbruik (energiebesparing)	< 0,5 W
Afmetingen (incl. voet)	571,5 × 427,0 - 557,0 × 244,5 mm (B×H×D)
Gewicht	6,2 kg
Kantel- en draaifuncties	Kantelen: +22° / -5°; Draaien: ±160°; Hoogteverstelling: 130 mm; Pivot: 90° (portret/liggend)
VESA-montage	100 × 100 mm
Inhoud verpakking	Stroomkabel, D-sub-kabel, DVI-D-kabel, USB-kabel, audiokabel, monitorvoet met basis, schroeven, kabelhouder, veiligheidsinstructies, snelstartgids
Reiniging	LCD-scherm: zachte droge doek; behuizing: licht vochtige doek met mild schoonmaakmiddel; geen agressieve oplosmiddelen
Veiligheid	Gebruik uitsluitend meegeleverde voeding; niet openen; voldoende ventilatie (min. 10 cm van muur); niet in water of vochtige omgeving
Onderdelen en repareerbaarheid	Neem contact op met dealer of iIyama-servicecentrum voor vervanging van fluorescentielamp of andere reparaties; probeer niet zelf te repareren
Certificeringen	TCO Certified, CE, TÜV-GS, CU, ENERGY STAR®

Veelgestelde vragen - ProLite B2480HSU IIYAMA

Hoe los ik een ontbrekend beeld op?

Controleer of de monitor is ingeschakeld (blauwe indicator). Raak de muis of toetsenbord aan om de energiebesparingsmodus te verlaten. Verhoog de helderheid en het contrast via het OSD-menu. Controleer of de signaalkabel is aangesloten en of de computer aan staat. Als de stroomindicator niet brandt, controleer dan de netkabel en het stopcontact.

Hoe stel ik de hoogte en kijkhoek in?

De monitor heeft een in hoogte verstelbare voet (130 mm). Kantel het scherm voorwaarts (5°) of achterwaarts (22°) en draai het naar links of rechts (160°). Gebruik de kunststof randen om het LCD-paneel niet te beschadigen. Voor de pivot-functie (portret/landschap) draait u het paneel 90° nadat u het op maximale hoogte hebt gezet.

Hoe gebruik ik het OSD-menu?

Druk op de MENU-knop om het On Screen Display te openen. Navigeer met de + en - knoppen. Bevestig uw keuze met nogmaals MENU. Druk op AUTO om het menu te sluiten en wijzigingen op te slaan. U kunt direct instellingen wijzigen door de AUTO-knop 3-4 seconden ingedrukt te houden voor Auto Adjust, of met de - knop voor Eco-modus.

Waarom is er geen geluid uit de luidsprekers?

Controleer of de audiokabel is aangesloten op de computer en de monitor. Zet het volume hoger met de + knop. Zorg dat de audio-apparatuur is ingeschakeld en het audio-uitgangsniveau geschikt is. Controleer of de HDMI-audiobron correct is geselecteerd in het menu 'HDMI audio' (alleen bij HDMI-ingang).

Hoe kan ik het beste het scherm reinigen?

Schakel de monitor uit en haal de stekker uit het stopcontact. Reinig het LCD-scherm met een zachte, droge doek. Gebruik geen tissue papier of agressieve schoonmaakmiddelen zoals verdunner, benzine of schurende middelen. Voor de behuizing gebruikt u een licht vochtige doek met een mild reinigingsmiddel en droogt u na met een zachte doek.

Wat is de maximale resolutie en hoe stel ik deze in?

De maximale resolutie is 1920×1080 @ 60 Hz. Stel deze resolutie in via de beeldscherminstellingen van uw computer (bijv. Windows: Instellingen > Systeem > Beeldscherm). De monitor presteert het beste op deze resolutie; lagere resoluties worden opgerekt, wat kan leiden tot wazig beeld.

Hoe schakel ik de energiebesparingsmodus uit?

De energiebesparingsmodus wordt automatisch geactiveerd wanneer de computer in slaapstand gaat. Om de monitor weer te activeren, beweegt u de muis of drukt u op een toets op het toetsenbord. U kunt de energiebeheer-instellingen wijzigen in het besturingssysteem. Zet de monitor volledig uit met de aan/uit-knop wanneer deze langere tijd niet wordt gebruikt.

Wat moet ik doen als het beeld flikkert of onscherp is?

Voer de Auto Adjust uit door de AUTO-knop 3-4 seconden ingedrukt te houden. Als het probleem aanhoudt, pas dan handmatig de Clock en Phase aan in het OSD-menu. Gebruik het aanpassingspatroon (Test.bmp) van de iIyama-website voor optimale resultaten. Zorg dat de vernieuwingsfrequentie van de computer op 60 Hz staat.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100×100 mm). Gebruik een geschikte muurbeugel en bevestig met M4-schroeven (max. lengte 7 mm, inclusief ring). Zorg dat de muur het gewicht kan dragen. Raadpleeg de handleiding voor veiligheidsinstructies.

Wat zijn de afmetingen en het gewicht van de monitor?

De afmetingen met voet zijn 571,5 × 427,0 - 557,0 × 244,5 mm (breedte × hoogte × diepte). De hoogte varieert afhankelijk van de verstelbare stand. Het gewicht is ongeveer 6,2 kg.

GEBRUIKSAANWIJZING ProLite B2480HSU IIYAMA

Dank u deze iiyama LCD monitor heeft uitgekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG/EU-richtlijn 2004/108/EG "EMC-richtlijn", 2006/95/EG "Richtlijn ten aanzien van laagspanning", 2009/125/EG "ErP-richtlijn" en 2011/65/EU "RoHS-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
■ iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN ....3

KLANTENSERVICE 3

REINIGING....3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN....4

DE INHOUD VAN HET PAKKET CONTROLEREN ....4

VESA MUURBEUGEL 5

INSTALLEREN EN VERWIJDEREN VAN DE VOET ......6

BESTURINGSELEMENTEN EN AANSLUITINGEN ....7

DE MONITOR AANSLUITEN 8

INSTELLING VAN DE COMPUTER 9

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK ....10

HET PANEEL DRAAIEN 10

DE MONITOR GEBRUIKEN ....11

INHOUD VAN HET AANPASSINGSMENU ....12

SCHERMAANPASSINGEN....18

ENERGIEBEHEER....21

PROBLEMEN OPLOSSEN 22

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Om de stroom-adapter, netsnoer of signaalkabel te verwijderen dient u altijd aan de stekker zèlf te trekken en nóóit aan het snoer zelf. Dit zou brand en/of een elektrische schok kunnen veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

Kijk uit voor uw handen en vingers!

■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen. (Geldt alleen voor in hoogte verstelbare monitor)

NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN

Deze monitor is namelijk niet gemaakt voor continue gebruik.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.

PAS OP

■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.

OPMERKING

■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.

■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1000:1 (Standaard), Avd. Contrast verrichting voorhanden / Helderheid 300cd/m² (Standaard) / Snelle reactietijd van 2ms (Grijs tot Grijs)
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers 2 x 2W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B Functioneert met Windows ® XP/Vista/7/8
◆ Energiebeheer (voldoet aan ENERGY STAR® en VESA DPMS)
♦ Ergonomisch ontwerp : TCO Certifi ed
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging
◆ Ondersteund USB3.0 Hub

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel*
■ D-sub signaalkabel
■ DVI-D kabel
USB-kabel
■ Audiokabel
■ Monitorvoet-Basis
■ Schroef om de Monitorvoet-Basis te bevestigen
■ Kabel Houder
■ Veiligheidsinstructies
■ Snel-start-handleiding

LET OP

* De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

VESA MUURBEUGEL

WAAR- SCHUWING

- Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 7mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor. - Controleer altijd of de muurwand qua stevigheid geschikt is om het geheel aan te bevestigen.

INSTALLEREN EN VERWIJDEREN VAN DE VOET

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.

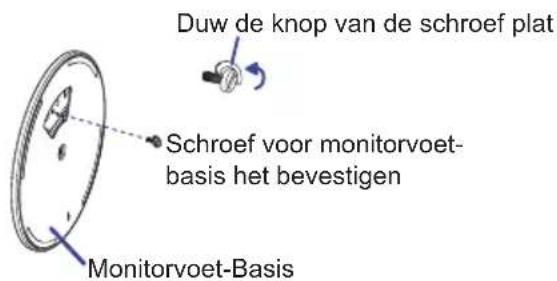

② Installeer de Monitorvoet-Basis aan de Monitor.
③ Bevestig de monitorvoet door deze met de schroef stevig aan de kolom vast te draaien. Plaats daarna het beugeltje van de schroef in platte positie.
④ Plaats het Kabel Houder op zijn plek.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Verwijder de borg-pen, verwijder dan de schroeven en de monitorvoet-basis.

BESTURINGSELEMENTEN EN AANSLUITINGEN

① Aan/uit knop (⏻)
② Menu-toets (MENU)
③ + / Volume-toets (+ /
④ Aan / uit indicator

OPMERKING al gebruik

Oranje: Energiebeheer

⑤ - / ECO-toets (- /
⑥ Auto-toets
⑦ Luidsprekers
⑧ USB-DOWN aansluiting ( 📋 )* 1
⑨ USB-DOWN aansluiting ( ) ^*1
⑩ USB-UP aansluiting ( )
⑪ USB-DOWN aansluiting ( 📋 )* 2
⑫ Audio-aansluiting ( ( )
⑬ D-SUB mini 15pin aansluiting (D-SUB)
⑭ DVI-D 24pin aansluiting (DVI)
⑮ HDMI-aansluiting (HDMI)
⑯ Stroomaansluiting (AC IN)
⑰ Bevestiging voor veiligheidsslot

OPMERKINGigheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

*1 Ondersteund USB3.0
*2 Ondersteund USB2.0 enkel.

OPMERKING

Voor het volledig benutten van USB3.0-specificaties dient de computer zelf ook USB3.0 te ondersteunen.

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.
■ Externe voeding is nodig indien u een externe grote Harddiskdrive gebruikt en deze dient aangesloten zijn op de externe voeding.

[Voorbeeld van aansluiting]

[Verzamel kabels]

① Zet de kabels door de kabelhouder.
② Verzamel kabels bij de rug van de Monitorvoet.

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 25: ONERSTEUNDE TIMING.

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK

■ Voor optimale kijk omstandigheden is het belangrijk om recht tegenover het scherm plaats te nemen en vervolgens de hoogte en hoek van het scherm naar persoonlijke voorkeur aft e stellen.
■ Houd het paneel zo dat de monitor niet kantelt als u de hoogte of de hoek van de monitor aanpast.

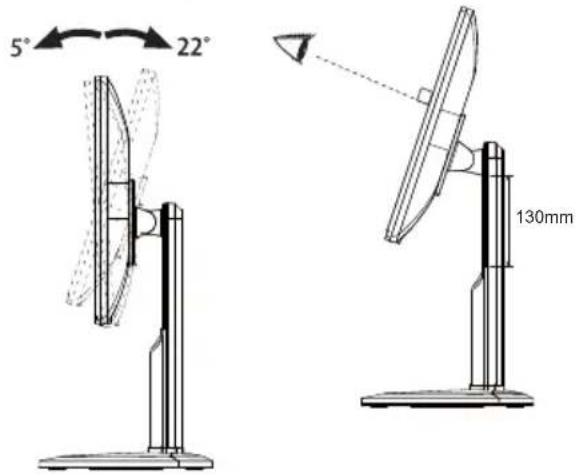

■ De monitor kan maximaal 130mm de hoogte, 160 graden naar links en rechts, 22 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen.

HET PANEEL DRAAIEN

① Stel de monitor op de maximumhoogte in.
② Draai het paneel 90 graden.

Portret: Naar rechts draaien.

Landschap: Naar links draaien.

OPMERKING

■ Wanneer u probeert het paneel te draaien zonder dat het volledig is uitgeklapt, kan de standaard beschadigd raken.
■ Bij het roteren van het scherm naar de portret stand moet de video kaart het beeld kunnen roteren.

③ Wijzig de hoek van de monitor naar wens.

DE MONITOR GEBRUIKEN

De iiyama lcd-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 25 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 18 voor SCHERMAANPASSINGEN.

① Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de + / - toetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop MENU. Gebruik vervolgens de + / - toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop MENU. Gebruik de + / - toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop AUTO om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Image Setup en druk vervolgens op de Knop MENU. Selecteer vervolgens V.Position met de + / - toetsen.

Een aanpassingspagina verschijnt nadat u op de Knop MENU drukt. Gebruik vervolgens de + / - toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop AUTO, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij Timeout is verstreken.Ook, kan de knop AUTO worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.

Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.

Aanpassingen voor H. / V. Position, Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

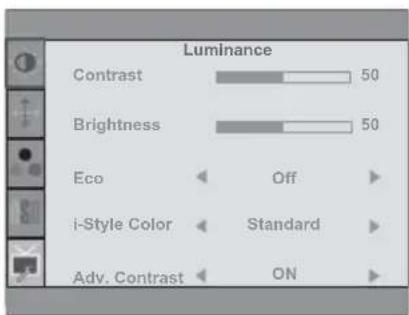

Luminance Lichtinstellingen

Aanpassingsitem Probleem / Optie In te drukken knoppen
ContrastContrast		Te vaagTe intens
Brightness *Helderheid		Te donkerTe licht
EcoDirect		Off Normale
		Mode1 Helderheid van back-light wordt verminderd.
		Mode2	Helderheid van back-light wordt meer verminderd dan Mode1.
		Mode3	Helderheid van back-light wordt meer verminderd dan Mode2.
i-Style Colori-Style Color		Standard	Voor het algemene venstersmilieu en monitor standaard plaatsen.
		Text	Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.
		Internet Voor Internet milieu.
		Game Voor het spelmilieu van PC.
		Movie Voor fi Im en videomilieu.
		Sports Voor sportmilieu.
Adv. ContrastAdv. Contrast			Vergroot contrastOn
		Off Normaal contrast
OPMERKING Adv. Contrast en verbetert het contrast en verbetert ook de helderheid ten aanzien van het beeld.Het aanpassen van helderheid, Contrast, sRGB, Eco en i-Style Color is niet mogelijk indienAdv. Contrast actief is.

* Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Eco: Druk op de - knop als het menu niet is weergegeven.

Image SetupPlaatsbepaling
Aanpassingsitem Probleem / Optie In te drukken knoppen
Clock*1,2Clock	Te smalTe breed
Phase*1,2Phase	Om knipperende tekst of regels te corrigeren
H. Position*2Hor. Positie	Te veel naar linksTe veel naar rechts
V. Position*2Vert. Positie	Te laagTe hoog
Aspect	Full	Volledig beeld weergave
Aspect	Aspect	Expansie van beeld met behoud van aspect ratio.

*1 Zie pagina 18 voor SCHERMAANPASSINGEN.
^*2 Alleen analoge ingang.

Color Temp.Kleur Temp.
Aanpassingsitem Probleem / Optie In te drukken knoppen
GammaGamma		NormaalMode1
	Mode2	Hoog contrast
	Mode3	Donker
Color Temp.Kleur Temp.	User	User-R	Te weinigTe veel
		User-G
		User-B
	Warm	Groenachtig wit
	Normal	Geelachtig wit
	Cool	Blauwachtig wit
	sRGB	sRGB
OPMERKING■ sRGB is een internationale standaard die het verschil in kleur tussen apparaten vaststelt en gelijkschakelt.■ Als de sRGB-instelling is ingeschakeld is het niet mogelijk om het Helderheid, Contrast, Gamma en Eco aan te passen. Deze instellingen zijn dan vergrendeld.
OSD SetupOpstelling OSD
Aanpassingsitem Probleem / Optie In te drukken knoppen
H.PositionHor. Positie	OSD staat te veel linksOSD staat te veel rechts
V.PositionVert. Positie	OSD staat te laagOSD staat te hoog
TimeoutOnderbreking	U kunt de tijdsduur van het OSD scherminstellen tussen 5 en 60 seconden.
LanguageTaal	English	Engels	Portuguese	Portugees
	Deutsch	Duits	简体中文	Vereenvoudigd Chinees
	Français Frans		Русский	Russisch
	Español	Spaans	日本語	Japans
	Italiano	Italiaans
Extra Anderen
Aanpassingsitem Probleem / Optie In te drukken knoppen
Reset Totale reset		Yes	Standaardwaarden worden hersteld.
		No Terug	naar menu.
Signal Select Signaal Selectie Direct		Auto	Automatische ingang selector.
		D-SUB	Selecteer de Analoog ingang.
		DVI	Selecteer de Digitaal (DVI) ingang.
			Selecteer de Digitaal (HDMI) ingang.HDMI
OPMERKING AUTO zal automatisch geselcteerd worden indien slechts 1 signaalbron aanwezig is. Indien er meerdere signaalbronnen voorhanden zijn en u een van deze bronnen heeft geselecteerd, dan is de AUTO-optie niet beschikbaar.Wanneer meerdere signaal ingangen worden gebruikt, kan het zijn dat de monitor na uitschakelen en weer inschakelen niet meer de laatst gebruikte ingang weergeeft.Dit kan enkel wanneer er een specifieke singaal ingang is geselecteerd.
HDMI audio*1Hdmi- audio			Selecteer de HDMI input.HDMI
		LINE IN Selecteer de LIJN IN input.
Over Drive*2Over Drive		Off / -2 / -1 / 0 / +1 / +2Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.

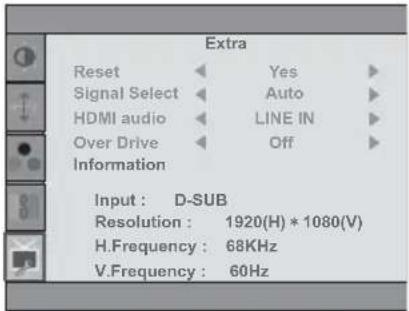

Information info		Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

*1 Alleen beschikbaar bij gebruik van HDMI.

*2 Wanneer Over Drive wordt geactiveerd, zal een of ander niveau van beeldbehoud worden veroorzaakt.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Signal Select: Druk op de AUTO-knop indien het OSD-menu niet (meer) zichtbaar is. U komt dan in het OSD-menu en kunt met de druk op de AUTO-knop uw signaalbron kiezen. Bevestig uw keuze door nogmaals de "MENU"-knop in te drukken.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Volume: Druk op de Knop + als het menu niet is weergegeven.

Aanpassingsitem Probleem	/ Optie	In te drukken knoppen
Volume	Te zacht
Volume	Te hard

- Auto installatie: Druk op de AUTO-knop en hou deze 3-4 seconden ingedrukt indien het OSD-menu niet (meer) zichtbaar is.

Aanpassingsitem	Probleem / Optie In te drukken knoppen
Auto Adjust*Auto installatie	H. / V. Position, Clock en Phase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 18 voor SCHERMAANPASSINGEN.

- Vergrendelings modus:

Hou de MENU-knop ingedrukt terwijl u de monitor geheel uitschakeld. Deze handeling zal de OSD-vergrending in/uitschakelen.

Hou de MENU-knop ingedrukt gedurende 10 seconden indien het OSD-menu niet (meer) zichtbaar is. Deze handeling zal de OSD-vergrending in/uitschakelen.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto Image Adjust nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto Image Adjust werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Position, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto Image Adjust uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto Image Adjust het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows® OS.

① Geef het beeld weer op de optimale resolutie.

② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd.

[Aanpassingspatroon]

③ Het aandringen en het houden van de AUTO knoop ongeveer 3-4 seconden. (Auto Adjust)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto Image Adjust.

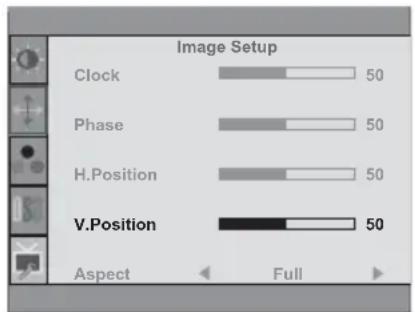

⑤ Pas de V. Position zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

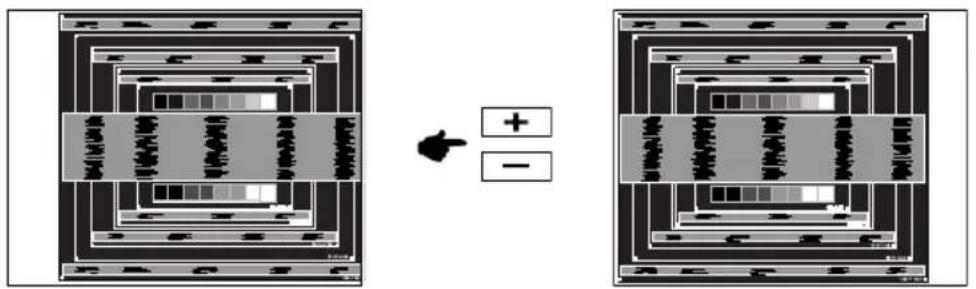

⑥ 1) Pas de H. Position zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.
■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, H. Position en V. Position.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

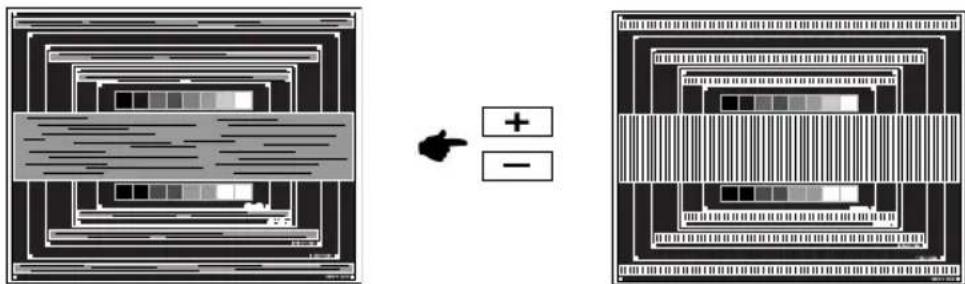

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de Clock wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H. Position aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Brightness en Color aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.

■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

① Geen beeld.

(Power-indicator licht niet op.)

□ Is het netsnoer goed aangesloten?
□ Staat de Power-schakelaar op ON?
□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.

(Power-indicator is blauw.)

□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.
□ Verhoog het Contrast en/of de Helderheid.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

□ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.
□ Is de computer ingeschakeld?
□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

② Het scherm is niet gesynchroniseerd.

□ Is de signaalkabel goed aangesloten?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

③ De schermpositie bevindt zich niet in het midden.

□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?

④ Het scherm is te helder of te donker.

□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

⑤ Het scherm trilt.

- Valt het voltage binnen de specifi catie van de monitor? - Valt de signaaltiming van de computer binnen de specificatie van de monitor?

Probleem Controlepunt

⑥ Geen geluid.

☐ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑦ Het geluid staat tehard of te zacht.

□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.

⑧ Er is een vreemdgeluid te horen.

□ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specificaties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES

Afmeting Categorie 23,6"
Lcd-scherm	Panel-technologie TN
		Diagonaal: 23,6" (60,0cm)Afmeting
	Pixelafstand	0,2715mm H × 0,2715mm V
	Helderheid	300cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Adv. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	2ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Analocog: Horizontaal: 24,0-80,0kHz, verticaal: 56-75Hz
Maximale resolutie		1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting		D-Sub mini 15 pin, DVI-D 24pin, HDMI
Plug & Play VESA DDC2B		TM
Ingang synchronisatiesignaal A parte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: HDMI
USB-versie USB3,0/USB2,0
Aantal USB-poorten Type connector		1 Upstream : B-serie 4 Downstream : A-serie
Ingang audio-aansluiting		ø 3.5mm mini jack (Stereo)
Ingang audiosignaal		Maximaal 1,0Vrms
Luidsprekers		2W × 2 (stereo luidsprekers)
Maximum schermformaat		521,28mm W × 293,22mm H / 20,5" W × 11,5" H
Stroombron 100-240VAC, 50/60Hz, 1,5A
Energieverbruik*		22W standaard, in Energiebeheermodus: 0,5W maximum
Afmetingen / gewicht		571,5 × 427,0 - 557,0 × 244,5mm / 22,5 × 16,8 - 21,9 × 9,6" (B×H×D), 6,2kg / 13,6lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 5 graden, Links / Rechts: 160 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°F Vochtigheidsgraad 10 tot 80% (geen condensatie) Opslag: Temperatuur -20 tot 60°C / -4 tot 140°F Vochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		TCO Certifi ed, CE, TÜV-GS, CU, ENERGY STAR®

OPMERKING

* Voorwaarde: Indien er geen USB randapparatuur of audio-video apparatuur is aangesloten.

AFMETINGEN

* Digitaal ingang is niet compatible.
