Producttype	LCD-monitor
Schermdiagonaal	27 inch (68,6 cm)
Maximale resolutie	1920 x 1080 @ 75 Hz
Helderheid	300 cd/m²
Contrastverhouding	1200:1 (standaard)
Reactietijd	3,4 ms (zwart-wit-zwart), 1 ms (grijs-grijs)
Kijkhoek	170° horizontaal / 160° verticaal (typisch)
Aantal kleuren	16,7 miljoen
Aansluitingen	VGA, DVI-D, HDMI, audio-ingang (3,5 mm)
Luidsprekers	2 x 1,5 W stereo

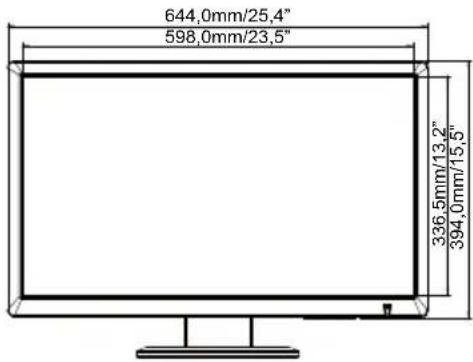

Afmetingen (B x H x D)	644,0 x 455,0-565,0 x 249,5 mm
Gewicht	7,9 kg
Stroomverbruik (normaal)	29 W
Stroomverbruik (sluimerstand)	0,5 W
Voeding	100-240 V AC, 50/60 Hz, 1,1 A
Verstelbaarheid	Hoogte (110 mm), kanteling (24° omhoog, 4° omlaag), draaibaar (170°), pivot (90°)
VESA-montage	100 x 100 mm
Reiniging	Gebruik een zachte, droge doek. Geen agressieve oplosmiddelen.
Veiligheidskenmerken	Kensington-slot, automatische uitschakeling in energiebesparende modus
Inhoud van de verpakking	Monitor met voet, stroomkabel, VGA-kabel, DVI-D-kabel, audiokabel, handleiding
Garantie	Raadpleeg de dealer voor garantie-informatie
Certificeringen	CE, TÜV-GS, VCCI-B, Energy Star, TCO Certified

Veelgestelde vragen - ProLite B2776HDS IIYAMA

Hoe zet ik de monitor aan?

Druk op de aan/uit-knop aan de voorzijde. De indicator moet blauw branden. Als de indicator oranje is, staat de monitor in de energiebesparende modus; beweeg de muis of druk op een toets.

Waarom is er geen beeld?

Controleer of de stroomkabel is aangesloten en de monitor is ingeschakeld. Controleer de signaalkabel (VGA/DVI/HDMI). Zorg dat de juiste ingang is geselecteerd via het menu. Verhoog de helderheid en het contrast.

Het scherm flikkert of is wazig.

Voer een automatische configuratie uit door op de AUTO-knop te drukken. Als dat niet helpt, pas de Klok en Fase handmatig aan in het menu. Zorg dat de resolutie is ingesteld op 1920x1080.

De beeldpositie is niet gecentreerd.

Gebruik de menu-opties H. Position en V. Position om het beeld te verplaatsen. Voer eerst een automatische configuratie uit.

Hoe schakel ik de ingebouwde luidsprekers in?

Sluit de audiokabel aan op de audio-ingang van de monitor en de geluidskaart van de computer. Druk op de ▶-knop om het volume aan te passen. Zorg dat Dempen is uitgeschakeld in het audiomenu.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel (100x100 mm). Verwijder de voet en bevestig een VESA-montagebeugel. Gebruik alleen door IIYAMA goedgekeurde beugels.

Hoe reinig ik het scherm?

Schakel de monitor uit en haal de stekker eruit. Gebruik een zachte, droge doek. Bij hardnekkig vuil, bevochtig de doek licht met water. Gebruik geen alcohol, ammoniak of schurende middelen.

Waarom is het geluid te zacht of vervormd?

Controleer het volume van de monitor (▶-knop) en de computer. Zorg dat de audiokabel goed is aangesloten. Als het geluid vervormt, verlaag dan het volume of controleer de audiobron.

De monitor blijft in de energiebesparende modus.

Beweeg de muis of druk op een toets om de monitor te activeren. Controleer of de computer niet in slaapstand staat. Als het probleem aanhoudt, controleer de signaalkabel en de instellingen van de energiebeheerfunctie.

Wat moet ik doen als er een pixel defect is?

LCD-schermen kunnen enkele defecte pixels hebben. Dit is normaal en geen defect. Als het aantal defecte pixels groot is, neem dan contact op met de klantenservice van IIYAMA.

GEBRUIKSAANWIJZING ProLite B2776HDS IIYAMA

Dank u deze iiyama LCD monitor heeft uitgekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG-richtlijn 2004/108/EC "EMC-richtlijn", 2006/95/EC "Richtlijn ten aanzien van laagspanning" en 2009/125/EC "ErP-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN....1

SPECIALE OPMERKINGEN OVER LCD MONITOREN ......3

KLANTENSERVICE 3

REINIGING....3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN....4

DE INHOUD VAN HET PAKKET CONTROLEREN ....4

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED .....5

BESTURINGSELEMENTEN EN AANSLUITINGEN ....6

DE MONITOR AANSLUITEN ....7

INSTELLING VAN DE COMPUTER 8

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK ....8

HET PANEEL DRAAIEN 8

DE MONITOR GEBRUIKEN 9

INHOUD VAN HET AANPASSINGSMENU ....10

SCHERMAANPASSINGEN....17

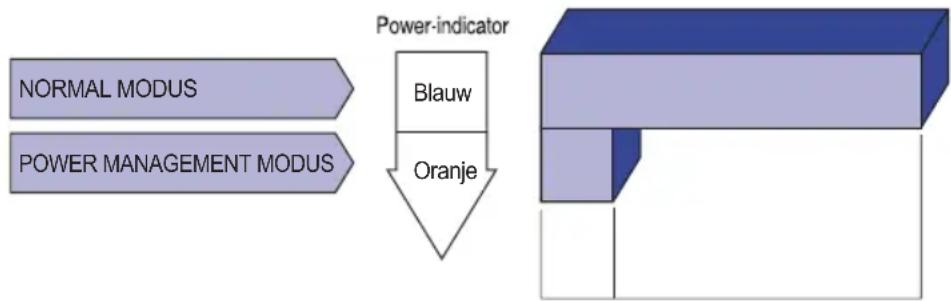

ENERGIEBEHEER....20

PROBLEMEN OPLOSSEN 21

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com

U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit schade aan uw computer veroorzaken.

NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN

Deze monitor is namelijk niet gemaakt voor continue gebruik.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven. ■Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

OPMERKING

Verdunner

Benzine

Schurende

reiniging:

Spray-reiniger Was Zuur of alkalisch oplosmiddel

■Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1920 x 1080
◆ Hoog contrast 1200:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 300cd/m² (Standaard) / Snelle reactietijd van 3.4ms (Zwart, Wit, Zwart), 1ms (Grijs tot Grijs)
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers
2 x 1,5W stereo luidsprekers
◆ Plug & Play voldoet aan VESA DDC2B
Functioneert met Windows XP/Vista/7/8
◆ Energiebeheer (voldoet aan ENERGY STAR® VESA DPMS)
♦ Ergonomisch ontwerp : TCO Certifi ed
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires zitten in het pakket. Controleer of deze zijn meegeleverd bij de monitor. Als iets ontbreekt of beschadigd is, neemt u contact op met uw liyama dealer of plaatselijk liyama kantoor.

■ Stroomkabel*
■ D-sub signaalkabel
■ DVI-D kabel
■ Audiokabel
■ Monitorvoet-Basis
■ Schroef om de Monitorvoet-Basis te bevestigen
■ Veiligheidsinstructies
■ Quick Guide handleiding

LET OP

* De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED

PAS OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

"Vleugel-schroef" ter bevestiging van de basis van de monitorvoet.

Zet de monitor neer en trek langzaam de sluitpin uit de achterzijde van de stander terwijl u tegen de bovenzijde van de voorkant van de stander duwt voordat u de monitor installeert. U moet voorzichtig te werk gaan omdat de monitor met een veermechanisme werkt en tijdens het loshalen van de sluitpin snel opengaat.

① Aan / uit indicator

OPMERKING maal gebruik

Oranje: Energiebeheer

② Aan/uit knop (⏻)
③ Menu / Selectietoets (MENU)
④ Omhoog / Helderheidtoets* (▶)
⑤ Omlaag / ECO Mode* (<
⑥ Auto-toets (AUTO)
⑦ Luidsprekers
⑧ D-SUB mini 15pin aansluiting (VGA IN)
⑨ DVI-D 24pin aansluiting (DVI-D IN)
⑩ HDMI aansluiting (HDMI)
⑪ Bevestiging voor veiligheidsslot

OPMERKING veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑫ Audio-aansluiting (AUDIO IN)
⑬ Stroomaansluiting (AC IN)

* U kunt de menu-items overslaan en een aanpassingschaal direct weergeven.

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel.
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ Het vermogen van de monitor en de computer wordt aangezet.

OPMERKING

■ De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard 15-pins D-Sub aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 23: ONERSTEUNDE TIMING.

INSTELLING VAN DE HOOGTE EN DE KIJKHOEK

■ Voor optimale kijk omstandigheden is het belangrijk om recht tegenover het scherm plaats te nemen en vervolgens de hoogte en hoek van het scherm naar persoonlijke voorkeur aft e stellen.
■ Houd het paneel zo dat de monitor niet kantelt als u de hoogte of de hoek van de monitor aanpast.

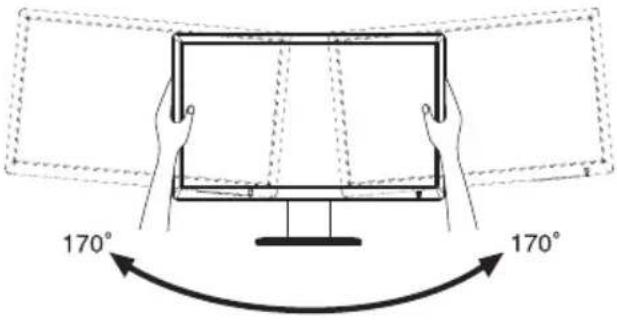

■ De monitor kan maximaal 110mm de hoogte, 170graden naar links en rechts, 24 graden naar boven en 4 graden naar beneden worden gedraaid.
■ Om een gezonde en ontspannen lichaamshouding te garanderen tijdens het gebruik van de monitor op de werkplek mag de monitor niet meer dan 10 graden naar achteren gekanteld staan. Pas vervolgens de hoek van de monitor aan uw wensen aan.

OPMERKING

■ Raak het LCD-scherm niet aan terwijl u de hoogte of de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.
■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoogte of de hoek aanpast.
■ Voorkom onherstelbare schade aan uw LCD-panel door te voorkomen dat u met uw vingers op het LCD-panel zelf drukt terwijl u de scherm-hoogte aanpast. Gebruik hiervoor de kunstof randen.

① Stel de monitor op de maximumhoogte in.
② Draai het paneel 90 graden.

Portret: Naar rechts draaien.

Landschap: Naar links draaien.

OPMERKING

■ Wanneer u probeert het paneel te draaien zonder dat het volledig is uitgeklapt, kan de standaard beschadigd raken.
- Bij het roteren van het scherm naar de portret stand moet de video kaart het beeld kunnen roteren.

③ Wijzig de hoek van de monitor naar wens.

8 VOORDAT U DE MONITOR GEBRUIKT

DE MONITOR GEBRUIKEN

De iiyama lcd-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 23 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 17 voor SCHERMAANPASSINGEN.

① Druk op de Knop MENU om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ◀ /▶ toetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de Knop MENU. Gebruik vervolgens de ◀ / ▶ toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de Knop MENU. Gebruik de ◀ ▶ toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de knop AUTO om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

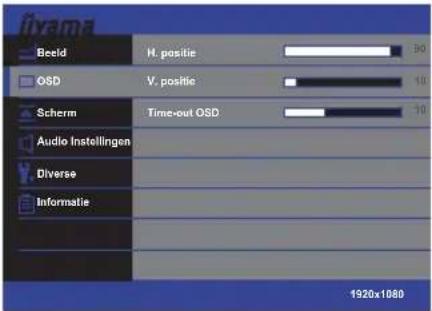

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Picture en druk vervolgens op de Knop MENU. Selecteer vervolgens V.Position met de ◀/► toetsen.

Een aanpassingspagina verschijnt nadat u op de Knop MENU drukt. Gebruik vervolgens de ◀ / ► toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de Knop AUTO, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD timeout is verstreken.Ook, kan de knop AUTO worden gebruikt om vorig menu terug te keren en de Vertoning Op scherm uit te zetten.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor H. / V. Position, Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

Beeld Picture

Aanpassingsitem Probleem / Optie In te drukken knoppen
Helderheid *1,5,6Brightness	Te donker Te licht
Contrast *5Contrast	Te vaag Te intens
H. positie *2,3H. Position	Te veel naar links Te veel naar rechts
V. positie *2,3V. Position	Te laag Te hoog
Fase *2,3Phase	Om knipperende tekst of regels te corrigeren
Klok *2,3Clock	Te smal Te breed
Color TempColor Temp.	9300	Blauwachtig wit
	7500	Geelachtig wit
	6500	Groenachtig wit
	Gebruiker	Rood	Te weinig Te veel
		Groen
		Blauw
Autom.confi guratie *3,4Auto Adjust Direct	H. / V. Positie, Klok en Fase automatisch aanpassen.

*1 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.
² Zie pagina 17 voor SCHERMAANPASSINGEN.
3 Alleen analoge ingang.
*4 Voor het beste resultaat gebruikt u de Autom.configatie samen met het aanpassingspatroon. Zie pagina 17 voor SCHERMAANPASSINGEN.
^*5 Aanpassing van Contrast en Helderheid is uitgeschakeld als de i-Style Color is ingesteld op Spel, Cinema, Tekst of Landschap.
*6 Aanpassing van Helderheid is uitgeschakeld als de Verh. Contrast of de ECO Mode actief is.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Autom.configatie: Druk op de Knop AUTO als het menu niet is weergegeven.

OSDOSD
Aanpassingsitem Probleem / Optie In te drukken knoppen
H. positieH.Position	OSD staat te veel linksOSD staat te veel rechts
V. positieV.Position	OSD staat te laagOSD staat te hoog
Time-out OSDOSD Timeout	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 30 seconden.
Scherm Display
Aanpassingsitem Probleem / Optie In te drukken knoppen
Scherm mode Display Mode		Aspect Expansie van beeld met behoud van aspect ratio.
		Volledig Volledig beeld weergave
i-Style Color *1,2 i-Style Color		Standard Voor het algemene venstersmilieu en monitor standardaard plaatsen.
		Spel Voor het spelmilieu van PC.
		Cinema Voor fi lm en videomilieu.
		Tekst Voor tekst het uitgeven en het bekijken in een tekstverwerkingsmilieu.
		Landschap Voor het weergeven van beelden van landschappen.
Verh. Contrast *2 Adv. Contrast		Uit Normaal contrast
		Aan Vergroot contrast
ECO Mode *1 ECO Mode Direct		Uit Normale
		Mode1 Helderheid van back-light wordt verminderd.
		Mode2 Helderheid van back-light wordt meer verminderd dan Mode1.
		Mode3 Helderheid van back-light wordt meer verminderd dan Mode2.
Scherpte Sharpness		Te vaagTe sherp
Over Drive Over Drive		0(Uit) / 1 / 2 / 3 / 4 / 5Het zal de grijze tijd van de niveaureactie van het LCD paneel verbeteren. Een hoger niveau resulteert in sneller de reactietijd.

*1 Het aanpassen van i-Style Color en ECO Mode is niet mogelijk indien Verh. Contrast actief is.
*2 Het aanpassen van i-Style Color en Verh. Contrast is niet mogelijk indien ECO Mode actief is.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- ECO Mode: Druk op de ◀ knop als het menu niet is weergegeven.

Audio Instellingen Audio Settings

Aanpassingsitem Probleem / Optie In te drukken knoppen
Volume Volume	Te zachtTe hard
DempenMute		Aan Schakelt het geluid tijdelijk uit.
		Uit Herstelt het geluidsniveau naar het vorige niveau.
Audio-ingang*Audio Input		Line in Selecteer de LIJN IN input.
		HDMI Selecteer de HDMI input.

* Alleen beschikbaar bij gebruik van HDMI.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Volume: Druk op de Knop▶ als het menu niet is weergegeven.

Diverse Miscellaneous
Aanpassingsitem Probleem / Optie In te drukken knoppen
Taal Language		English	Engels		Italiano Italiaans
		Русский	Russisch		Nederlands Nederlands
		Deutsch	Duits		繁體中文
		Français Frans			简体中文
		Español Spaans			日本語
Ingangsselectie Input Select Direct		Auto Automatische ingang selector.
		VGA	Selecteer de D-SUB ingang.
		DVI	Selecteer de DVI ingang.
			Selecteer de HDMI ingang. HDMI
OPMERKING Nochtans zal het automatisch geselecteerd worden wanneer enkel een bron gebruikt. De bron van de input wordt bevestigd, niet automatisch wanneer D-Sub, DVI en HDMI geselecteerd die worden geselecteerd.
Openings logo Opening Logo		Aan	het iiyama-logo wordt getoond als de monitor wordt aangezet.
		Uit	het iiyama-logo wordt niet getoond als de monitor wordt aangezet.
Opn.instellen Reset		Standaardwaarden worden hersteld.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Input Select: Het aandringen en het houden van de AUTOknoop 3 seconden als het menu niet is weergegeven.

InformatieInformation
Aanpassingsitem Probleem / Optie In te drukken knoppen
InformatieInformation	Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.

SCHERMAANPASSINGEN

Pas het beeld aan door de onderstaande procedure te volgen om zo het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en flikkeringen of onscherp beeld tot een minimum te beperken voor de gebruikte computer.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1920 x 1080, en kan de beste prestaties niet leveren op resoluties van minder dan 1920 x 1080 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normal gebruik een resolutie van 1920 x 1080 te gebruiken.
■ Tekst of regels worden onscherp of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter om de beeldpositie en frequentie rechtstreeks aan te passen via de bedieningsknoppen van de monitor dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na de Auto-installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto-installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval is handmatige aanpassing vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is de automatische aanpassing voor Position, Clock en Phase. De andere manier is elke instelling handmatig aan te passen. Voer de Auto-installatie uit als de monitor wordt aangesloten op een nieuwe computer of als de resolutie is veranderd. Als na Auto-installatie het beeld fikkert of wazig is, of als het beeld niet op het scherm past, dan zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen. Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7.

① Toon het beeld op de optimale resolutie.
② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in als "gecentreerd" in het dialoogvenster van de wallpaper. Als u Microsoft® PLUS! 95/98 gebruikt, annuleer dan de instelling "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

③ Druk op de Knop Auto. (Auto Adjust)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld nikkert, onscherp is, of als het beeld niet op het scherm past na Auto-installatie.
⑤ Pas de V. Position zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

⑥ 1) Pas de H. Position zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

OPMERKING

■ Als de linkerkant van de afbeelding afzonderlijk verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.

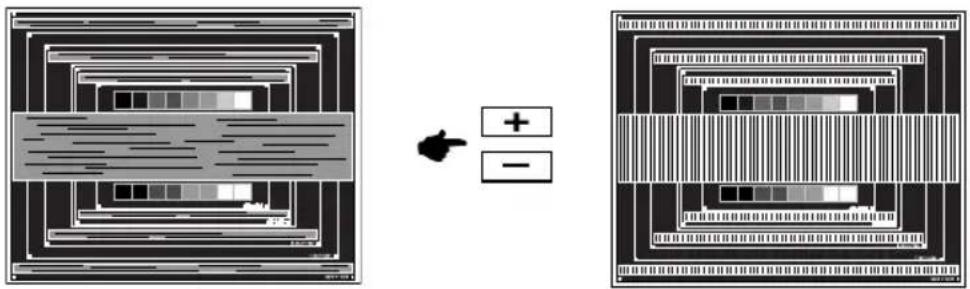

■ Een andere wijze om Clock te wijzigen is om de verticale zig-zag lijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, H. Position en V. Position.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied nadat de Clock is aangepast, dan herhaalt u de stappen vanaf ③.

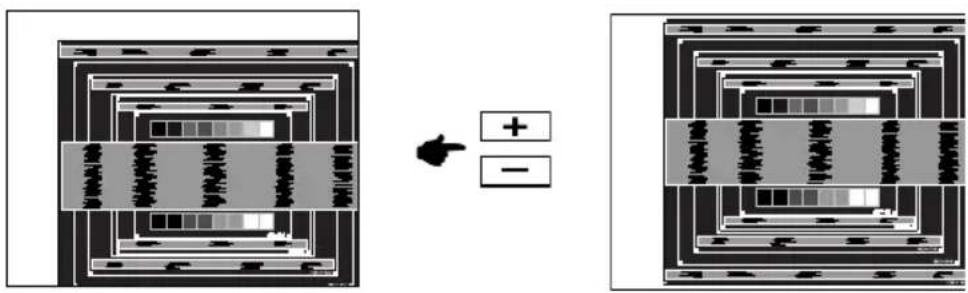

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, dan herhaalt u stappen ⑥ en ⑦ omdat de clock wellicht niet correct is aangepast. Als het beeld blijft knipperen of wazig blijft, zet dan de vernieuwingsfrequentie van de computer lager (op 60Hz) en herhaal de stappen vanaf ③.
■ Pas de H. Position aan indien na de Phase-wijziging de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast. Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

STROOMVERBRUIK 0 0,5W 100%

OPMERKING

■ Zelfs in de energieeeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

1 Geen beeld.(Power-indicator licht niet op.)(Power-indicator is blauw.)	□ Is het netsnoer goed aangesloten?□ Staat de Power-schakelaar op ON?□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.□ IVerhoog het Contrast en/of de Helderheid.□ Is de computer ingeschakeld?□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicator is oranje.)	□ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.□ Is de computer ingeschakeld?□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
2 Het scherm is niet gesynchroniseerd.	□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
3 De schermpositie bevindt zich niet in het midden.	□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
4 Het scherm is te helder of te donker.	□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
5 Het scherm trilt.	□ Valt het voltage binnen de specifi catie van de monitor?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
6 Geen geluid.	□ De audio-apparatuur (computer enz.) staat AAN.□ De audiokabel is op de juiste wijze aangesloten.□ Zet het geluid harder.□ De Mute-functie is UIT.□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
7 Het geluid staat tehard of te zacht.	□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
8 Er is een vreemdgeluid te horen.	□ De audiokabel is op de juiste wijze aangesloten.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specificaties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES

Afmeting Categorie		27"
Lcd-scherm	Besturingssysteem a	-Si TFT Active Matrix
	Afmeting	Diagonaal: 27" (68.6cm)
	Pixelafstand	0,311mm H × 0,311mm V
	Helderheid	300cd/m2 (Standaard)
	Contrastverhouding	1200 : 1 (Standaard), ACR verrichting voorhanden
	Inkijkhoek Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	3.4ms (Zwart, Wit, Zwart), 1ms (Grijs tot Grijs)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 31,0-80,0kHz, verticaal: 55-75Hz
Maximale resolutie 1920 × 1080, 2,1 MegaPixels
Ingangsaansluiting D-Sub mini	15 pin, DVI-D 24pin, HDMI
Plug & Play VESA DDC2B	TM
Ingang synchronisatiesignaal A	parte sync:TTL, Positief of Negatief
Ingang videosignaal	Analoog: 0.7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible Digitaal: HDMI
Ingang audio-aansluiting	ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal	0,5Vrms
Luidsprekers	1,5W × 2 (stereo luidsprekers)
Maximum schermformaat 597,9mm W × 336,3mm H / 23,5" W × 13,2" H
Stroombron 100-240VAC, 50/60Hz, 1,1A
	29W standaard, in Energiebeheermodus: 0,5W maximumEnergie
Afmetingen / gewicht 644,0 × 4	55,0-565,0 × 249,5mm / 25,4 × 17,9-22,2 × 9,8" (B×H×D), 7,9kg / 17,4lbs
Kantelhoek	Omhoog: 24 graden, Omlaag: 4 graden, Rechts / links: 170 graden elk
Omgevingsvariabelen	Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen	TCO Certifi ed, CE, PSE, TÜV-GS, VCCI-B, CU, Energy Star

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

AFMETINGEN
