Merk	IIYAMA
Model	ProLite E2078HD
Schermdiagonaal	20 inch (50,8 cm)
Resolutie	1600 x 900 (HD+)
Paneeltype	TN
Helderheid	250 cd/m²
Contrastverhouding	1000:1 (statisch)
Responstijd	5 ms
Beeldverversing	60 Hz
Aansluitingen	VGA, DVI-D
Afmetingen (incl. voet)	478 x 368 x 200 mm
Gewicht	3,7 kg
Stroomverbruik	20 W (typisch), < 0,5 W (stand-by)
Voeding	AC 100-240V, 50/60Hz
Kantelbaar	Ja, -5° tot +20°
VESA-montage	100 x 100 mm
Reiniging	Gebruik een zachte, droge doek; bij hardnekkig vuil licht bevochtigd met water of mild reinigingsmiddel
Beveiliging	Behuizing niet openen, geen vloeistoffen in de buurt, zorgen voor voldoende ventilatie
Reparatie	Neem contact op met IIYAMA-klantenservice; geen onderdelen die door gebruiker vervangen kunnen worden
Inhoud verpakking	Monitor, voet, netsnoer, VGA-kabel, DVI-D-kabel, handleiding, cd-rom

Veelgestelde vragen - ProLite E2078HD IIYAMA

Hoe stel ik de helderheid en het contrast in?

Druk op de menuknop op het voorpaneel. Navigeer naar Beeldinstellingen en pas de helderheid en het contrast aan met de pijltjestoetsen.

Wat is de maximale resolutie van de ProLite E2078HD?

De maximale resolutie is 1600 x 900 pixels bij 60 Hz.

Hoe reinig ik het scherm?

Schakel de monitor uit en haal de stekker uit het stopcontact. Gebruik een zachte, pluisvrije doek. Bevochtig deze licht met water of een mild reinigingsmiddel. Wrijf niet te hard.

Welke aansluitingen heeft deze monitor?

De monitor beschikt over een VGA en een DVI-D ingang.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is VESA-compatibel met een 100x100 mm patroon.

Wat moet ik doen als er geen beeld is?

Controleer of de stroomkabel en signaalkabel goed zijn aangesloten. Druk op de aan/uit-knop. Test met een andere bron of kabel.

Hoe bespaar ik energie met deze monitor?

De monitor heeft een energiebesparende modus. Ga naar OSD-menu > ECO en kies een stand. Ook kunt u de helderheid verlagen.

Wat is het beleid bij dode pixels?

IIYAMA hanteert de ISO 9241-307 norm voor pixelfouten. Neem contact op met de klantenservice voor specifieke garantievoorwaarden.

Waar vind ik de nieuwste handleiding?

U kunt de handleiding downloaden van de officiële IIYAMA-website onder 'Support' of via notice-facile.com.

Heeft de monitor ingebouwde luidsprekers?

Nee, deze monitor heeft geen ingebouwde luidsprekers. U moet externe speakers aansluiten op de audiouitgang van uw computer.

GEBRUIKSAANWIJZING ProLite E2078HD IIYAMA

Dank u deze iiyama LCD monitor heeft uitgekozen.

Wij recommecd dat ueen paar notulen neemt om dit uitvoerige handboek zorgvuldigte lezen alvorens en inschakelend de monitor te installeren.

Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG-richtlijn 2004/108/EC "EMC-richtlijn", 2006/95/EC "Richtlijn ten aanzien van laagspanning" en 2009/125/EC "ErP-richtlijn".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

■ Wij behouden ons het recht voor om specificaties zonder voorafgaand bericht te wijzigen.
■ Alle handelsmerken die in deze gebruikershandleiding worden gebruikt zijn het eigendom van de respectieve eigenaars daarvan.
- iiyama als ENERGY STAR® Partner heeft vastgesteld dat dit product voldoet aan de richtlijnen die gelden voor energie verbruik.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN....1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN ....3

KLANTENSERVICE 3

REINIGING....3

VOORDAT U DE MONITOR GEBRUIKT 4

EIGENSCHAPPEN....4

DE INHOUD VAN HET PAKKET CONTROLEREN ....4

INSTALLEREN EN VERWIJDEREN VAN DE VOET ....5

BESTURINGSELEMENTEN EN AANSLUITINGEN ....6

DE MONITOR AANSLUITEN ....7

INSTELLING VAN DE COMPUTER 8

DE KIJKHOEK AANPASSEN 8

DE MONITOR GEBRUIKEN 9

INHOUD VAN HET AANPASSINGSMENU ....10

SCHERMAANPASSINGEN....15

ENERGIEBEHEER....18

PROBLEMEN OPLOSSEN 19

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com

U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET OP EEN GEVAARLIJKE PLEK

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af. Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, dit kan schade aan uw computer veroorzaken.

NIET GEDURENDE 24 AANEENGESLOTEN UREN GEBRUIKEN

Deze monitor is namelijk niet gemaakt voor continue gebruik.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de m onitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

■ Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
■ Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.

KLANTENSERVICE

OPMERKING

■ Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

■ Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD Periodiek reinigen met een zachte droge doek wordt aanbevolen.

SCHERM Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

VOORDAT U DE MONITOR GEBRUIKT

EIGENSCHAPPEN

◆ Ondersteunt resoluties tot 1600 x 900
Hoog contrast 1000:1 (Standaard), Verh. Contrast verrichting voorhanden / Helderheid 250cd/m² (Standaard)
◆ Snelle reactietijd van 5ms (Standaard)
◆ Digital Character Smoothing
◆ Automatische instelling
◆ Stereo luidsprekers : ProLite E2078HSD

2 x 1W stereo luidsprekers

◆ Plug & Play voldoet aan VESA DDC2B

Functioneert met Windows XP/Vista/7/8

◆ Energiebeheer (voldoet aan ENERGY STAR® en VESA DPMS)
◆ Voldoet aan de VESA montagestandaard (100mm×100mm)
◆ Opening voor beveiliging

DE INHOUD VAN HET PAKKET CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

■ Stroomkabel ^*1

■ D-sub signaalkabel

■ DVI-D kabel ^*2

■ Audiokabel ^*2

■ Monitorvoet-Basis

■ Veiligheidsinstructies

■ Snel-start-handleiding

LET OP

*1 De classificatie van de stroomkabel die wordt geleverd in gebieden met 120V is 10A/125V. Als in uw regio een hogere spanning gebruikelijk is, dan moet een stroomkabel met een classificatie 10A/250V worden gebruikt. De garantie gaat echter verloren in geval van problemen of schade die veroorzaakt is door een stroomkabel die niet is geleverd door iiyama.
^*2 Bijgeleverd voor ProLite E2078HSD.

INSTALLEREN EN VERWIJDEREN VAN DE VOET

LET OP

■ Plaats de monitor op een stabiele ondergrond. De monitor kan letsel of schade veroorzaken als deze omvalt.
■ Stoot niet tegen de monitor. Dit kan schade veroorzaken.
■ Alvorens de voet te verwijderen, of te monteren, eerst de aansluitkabels verwijderen om elektrische schokken en/of schade te voorkomen.

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Installeer de monitorvoet-basis aan de monitor.

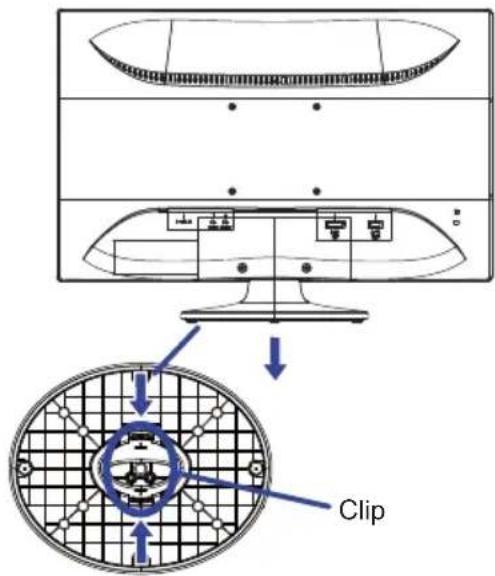

① Plaats een zachte doek op tafel voordat u begint zodat de monitor niet kan worden bekrast. Leg de monitor plat op tafel met het beeldscherm naar beneden.
② Duw met uw vingers tegen de bevestigings-clips en hou deze onder spanning terwijl u aan de basis van de monitorvoet trekt.

BESTURINGSELEMENTEN EN AANSLUITINGEN

① Aan/uit knop ( ⏻ ) / Aan / uit indicator

OPMERKING maal gebruik

Oranje: Energiebeheer

② Menu / Selectietoets (MENU)
③ Omhoog / Helderheid toets (▶)
④ Omlaag / ECO Modetoets ( ◀ / ∅ )
⑤ Sluitentoets (EXIT)
⑥ Auto-toets (AUTO)
⑦ Luidsprekers*
⑧ Bevestiging voor veiligheidsslot

OPWERKEG veiligheidsslot en -kabel bevestigen zodat de monitor niet zonder uw toestemming kan worden verwijderd.

⑨ D-SUB mini 15pin aansluiting (D-SUB)
⑩ DVI-D 24pin aansluiting (DVI-D)
⑪ Koptelefoon aansluiting* (LINE OUT)
⑫ Audio-aansluiting* (LINE IN)
⑬ Stroomaansluiting (POWER IN)

* Enkel beschikbaar voor ProLite E2078HSD.

DE MONITOR AANSLUITEN

① Controleer of zowel computer als monitor zijn uitgeschakeld.
② Sluit de computer aan op de monitor met de signaalkabel. *2
③ Sluit de monitor aan op de geluidskaart van de computer via de audiokabel als u gebruik wilt maken van de luidsprekers van de monitor.*1
④ Sluit de stroomkabel eerst op de monitor aan en vervolgens op de stroombron.
⑤ De monitor en computer kunnen nu aangezet worden.

OPMERKING

De signaalkabel voor het aansluiten van computer en monitor kan verschillen, afhankelijk van het type computer. Een onjuiste verbinding kan zowel monitor als computer ernstig beschadigen. De bij de monitor geleverde kabel is voor een standaard aansluiting. Als een speciale kabel nodig is neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor.
■ Voor aansluiting op Macintoshcomputers, neemt u contact op met uw iiyama-dealer of plaatselijk iiyama-kantoor voor aanschaf van een geschikte adapter.
■ Controleer of de schroeven aan beide uiteindes van de signaalkabel zijn vastgedraaid.

[Voorbeeld van aansluiting]

*1 Enkel beschikbaar voor ProLite E2078HSD.
*2 Niet van toepassing op de ProLite E2078HD.

INSTELLING VAN DE COMPUTER

■ Signaaltiming

Verander de waarde in de gewenste signaaltiming zoals aangegeven op pagina 23: ONERSTEUNDE TIMING.

DE KIJKHOEK AANPASSEN

■ Voor een optimale kijkervaring wordt aanbevolen recht op het beeldscherm te kijken.

■ Houd de standaard vast zodat de monitor niet omvalt als u de kijkhoek aanpast.

■ U kunt de monitor maximaal 22° naar boven en 3° naar beneden worden gedraaid.

■ Om een gezonde en ontspannen lichaamshouding te hebben tijdens het gebruik van de monitor, wordt aanbevolen de hoek niet groter dan 10 graden te maken. Pas de hoek van de monitor naar wens aan.

OPMERKING

■ Raak het lcd-scherm niet aan als u de hoek verandert. U kunt dan het lcd-scherm beschadigen en het kan zelfs breken.

■ Let goed op dat uw vingers niet klem raken als u de hoek verandert.

De iiyama lcd-monitor is voor het beste beeld ingesteld op de ONDERSTEUNDE TIMING die op pagina 23 te zien is. U kunt het beeld zelf aanpassen via de knoppen zoals hieronder is aangegeven. Voor meer details, zie pagina 15 voor SCHERMAANPASSINGEN.

① Druk op de ENTER-knop om de On Screen Display functie in te schakelen. Extra menu-items kunnen worden opgeroepen met de ◀/▶ toetsen.

② Selecteer het menu-item met het pictogram van de gewenste aanpassing. Druk op de ENTER-toets. Gebruik vervolgens de ◀ / ▶toetsen om het pictogram van de gewenste aanpassing te markeren.
③ Druk nogmaals op de ENTER-toets. Gebruik de ◀/ ▶toetsen om de gewenste aanpassing of instelling te maken.
④ Druk op de EXIT-toets om het menu te verlaten, en de gemaakte instellingen worden automatisch opgeslagen.

Wilt u bijvoorbeeld de verticale positie aanpassen, selecteer dan het menu-item Plaatsbepaling en druk vervolgens op de ENTER-toets. Selecteer vervolgens (Vert. positie) met de / toetsen.

Een aanpassingspagina verschijnt nadat u op de ENTER-toets drukt. Gebruik vervolgens de ◀ / ▶ toetsen om de instelling van de verticale positie te veranderen. De verticale positie van het algehele beeldscherm verandert dan terwijl u dit doet.

Druk tenslotte op de EXIT-knop, waardoor het aanpassen stopt en de veranderingen in het geheugen worden opgeslagen.

OPMERKING

■ Als tijdens het aanpassen een tijdlang geen knop wordt ingedrukt, verdwijnt de OSD als de tijd die is ingesteld bij OSD tijd is verstreken. U kunt ook op de EXIT-knop drukken om de OSD snel uit te schakelen.
■ Alle veranderingen worden automatisch in het geheugen opgeslagen als de OSD verdwijnt. Schakel niet de stroom uit als u het menu gebruikt.
■ Aanpassingen voor Hor. / Vert. positie, Pixel Clock en Phase worden voor elke signaaltiming opgeslagen. Met uitzondering van deze items, hebben alle andere items slechts één instelling die van toepassing is op alle signaaltimings.

INHOUD VAN HET AANPASSINGSMENU

Auto installatie Alleen analoge ingangAuto Adjust
Aanpassingsitem Probleem /	Optie In te drukken knoppen
Auto installatie *Auto Adjust Direct	Hor. / Vert. Positie, Pixel Clock en Phase automatisch aanpassen.

* Voor het beste resultaat gebruikt u de Auto installatie samen met het aanpassingspatroon. Zie pagina 15 voor SCHERMAANPASSINGEN.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Auto installatie : Druk op de Auto-knop als het menu niet is weergegeven.

[Lichtinstellingen *1Luminance]
Aanpassingsitem Probleem /		Optie	In te drukken knoppen
	Helderheid *2 Brightness	Direct	Te donkerTe licht
	ContrastContrast		Te vaagTe intens

*1 Helderheidinstelling kan niet gewijzigd worden als de "ACR" mode is geactiveerd.
*2 Pas de Helderheid als u het beeldscherm in een donkere kamer gebruikt en het scherm te licht is.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

● Helderheid : Druk op de ▶ -knop als het menu niet is weergegeven.

	Plaatsbepaling Geometry	Alleen analoge ingang
Aanpassingsitem Probleem		Optie	In te drukken knoppen
	Hor. PositieH. Position		Te veel naar linksTe veel naar rechts
	Vert. PositieV. Position		Te laagTe hoog
	Pixel ClockPixel Clock		Te smalTe breed
	PhasePhase		Om knipperende tekst of regels te corrigeren

KleurenColor
Aanpassingsitem Probleem	Optie In te drukken knoppen
9300K	Blauwachtig wit
7500K	Geelachtig weet
6500K	Roodachtig wit
Voorkeursinstel.User Preset	Rood Red	Te weinigTe veel
	Groen Green
	Blauw Blue

Aanpassingsitem Probleem		Optie	In te drukken knoppen
	Hor. PositieH.Position	OSD staat te veel linksOSD staat te veel rechts
	Vert. PositieV.Position	OSD staat te laagOSD staat te hoog
	OSD tijdOSD Time	U kunt de tijdsduur van het OSD scherm instellen tussen 5 en 30 seconden.

TaalLanguage
Aanpassingsitem Probleem	/	Optie In te drukken knoppen
TaalLanguage		English	Engels		Español
		Français	Frans		Nederlands
		Deutsch	Duits		日本語
		Italiano	Italiaans		简体中文
		Polski Pools			Русский

ResetRecall
Aanpassingsitem Probleem	/	Optie	In te drukken knoppen
Totale resetRecall All			Standaardwaarden worden hersteld.Ja Yes
	Nee No Tenug naar menu.
Overige Miscellaneous
Aanpassingsitem Probleem / Optie In te drukken knoppen
Scherpte Sharpness	1 2 3 4 5 U kunt de beeldkwaliteit veranderen van 1 tot 5 (scherp tot zacht).Druk op de ►-toets om de beeldkwaliteit oplopend te veranderen. Druk op de ◀-toets om de beeldkwaliteit af opend te veranderen.
DDC/CI DDC/CI		DDC/CI is ingeschakeld.AAN On
	UIT Off DDC/CI is uitgeschakeld.
DDC/CI Aan en Uit worden als volgt geschakeld met de ►-knop.
Display info Display Information	Geeft informatie weer over het huidige invoersignaal van de grafi sche kaart van de computer.OPMERKING Zie de handleiding van de grafi sche kaart voor meer informatie over het veranderen van resolutie en vernieuwingsfrequentie.
Verh. Contrast Adv. Contrast		Verhoogde contrast ratioAAN On
	UIT Off Standaard contrast ratio
Display Mode Display Mode	Volleding Full	Volledig beeld weergave
	Bldver Aspect	Expansie van beeld met behoud van aspect ratio
[G2CS] Openings logo Opening Logo	AAN On	het iiyama-logo wordt getoond als de monitor wordt aangezet.
	UIT Off	het iiyama-logo wordt niet getoond als de monitor wordt aangezet.
Input SelectieInput Select
Aanpassingsitem Probleem /		Optie In te drukken knoppen
Input selectie Input Select Direct		D-sub	Selecteer de analoge ingang.
		DVI	Selecteer de digitale (DVI) ingang.
OPMERKING Als slechts één van de drie ingangsignalen is aangesloten als bronsignaal, wordt deze automatisch geselecteerd. De functie Geselecteerde ingang is niet beschikbaar als er geen ingangsignaal van de geselecteerde aansluiting aanwezig is of in de energiebeheermodus.

OPMERKING

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- Input selectie : Het aandringen en het houden van de AUTOknoop 2-3 seconden als het menu niet is weergegeven.

Audio* Audio
Aanpassingsitem Probleem		Optie	In te drukken knoppen
Volume Volume Volume		Te zacht Te hard
Geluid uit Mute		AAN On	Schakelt het geluid tijdelijk uit.
		UIT Off	Herstelt het geluidsniveau naar het vorige niveau.
OPMERKING Dempen Aan en Uit worden als volgt geschakeld met de ▶-knop.

OPMERKING

* Enkel beschikbaar voor ProLite E2078HSD.

Direct

U kunt de menu-items overslaan en een aanpassingschaal direct weergeven via de volgende knoppen.

- ECO Mode: Druk op de ◀-knop als het menu niet is weergegeven.

AAN : Helderheid van achtergrondverlichting wordt verminderd.

UIT : Normaal

OPMERKING De Power-indicator is uitgeschakeld indien de monitor in ECO-modus staat.

- i-Style Color : Druk op de EXIT-knop als het menu niet is weergegeven.

UIT : Valt terug naar de vooraf ingestelde kleur-instelling.

Standaard : Voor algemene vensteromgeving en standaardinstelling van de monitor.

Spel : Voor een PC spelomgeving.

Film : Voor een fi Im- en video-omgeving.

Landschap : Voor het weergeven van beelden van landschappen.

Tekst : Voor bewerken van tekst en weergeven in een woordbewerkende omgeving.

SCHERMAANPASSINGEN

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen voor de Analoge ingang.

■ De schermaanpassingen die in deze handleiding worden beschreven zijn ontworpen om de beeldpositie in te stellen en knipperingen of vaag beeld tot een minimum te beperken voor de specifi eke computer die gebruikt wordt.
■ De monitor is ontworpen voor de beste prestaties bij een resolutie van 1600 x 900, en kan de beste prestaties niet leveren op resoluties van minder dan 1600 x 900 omdat het beeld dan automatisch uitgerekt wordt om op het volledige scherm te passen. Het wordt aanbevolen tijdens normaal gebruik een resolutie van 1600 x 900 te gebruiken.
■ Tekst of regels worden vaag of onregelmatig qua dikte als het beeld wordt uitgerekt.
■ Het is beter de beeldpositie en frequentie aan te passen via de besturing van de monitor, dan via software of hulpprogramma's op de computer.
■ Voer de aanpassingen pas uit na een opwarmperiode van minstens dertig minuten.
■ Extra aanpassingen kunnen na Auto installatie nodig zijn, afhankelijk van de resolutie en signaaltiming.
■ De Auto installatie werkt niet altijd correct als een ander beeld dan het schermaanpassingspatroon wordt weergegeven. In dit geval zijn handmatige aanpassingen vereist.

Er zijn twee manieren om het scherm aan te passen. Eén manier is automatische aanpassing voor Positie, Clock en Phase. De andere manier is elke instelling handmatig aan te passen.

Voer de Auto installatie uit als de monitor wordt aangesloten op een nieuwe computer, of als de resolutie is veranderd. Als na Auto installatie het beeld knippert of wazig is, of als het beeld niet op het scherm past, zijn handmatige aanpassingen nodig. Beide aanpassingen moeten worden gemaakt met het schermaanpassingspatroon (Test.bmp) dat u van de website van IIYAMA kunt halen (http://www.iiyama.com).

Pas het beeld aan door onderstaande procedure te volgen om het gewenste beeld te krijgen.

Deze handleiding legt uit hoe u het beeld kunt aanpassen in Windows 95/98/2000/Me/XP/Vista/7.

① Geef het beeld weer op de optimale resolutie.
② Gebruik Test.bmp (schermaanpassingspatroon) als bureaubladachtergrond.

OPMERKING

■ Raadpleeg de betreffende documentatie om dit te doen.
■ Test.bmp is gemaakt op een resolutie van 1280 x 1024. Stel de schermpositie in het dialoogvenster van de achtergrond in op gecentreerd. Als u Microsoft PLUS! 95/98 gebruikt, annuleer dan de instelling van "Achtergrond uitrekken om te passen in het scherm".

[Aanpassingspatroon]

③ Druk op de Knop Auto. (Auto Adjust)
④ Pas het beeld via onderstaande procedure handmatig aan als het beeld knippert of wazig is, of als het beeld niet op het scherm past na Auto installatie.
⑤ Pas de Vert. positie zodanig aan dat de boven- en onderkant van de afbeelding in het schermgebied past.

⑥ 1) Pas de Hor. positie zodanig aan dat de rechterkant van de afbeelding naar de linkerrand van het schermgebied schuift.

2) Rek door de Clock aan te passen de rechterkant van de afbeelding uit naar de rechterrand van het schermgebied.

■ Als de linkerkant van van de afbeelding verschuift van de linkerrand van het schermgebied tijdens het aanpassen van de Clock, pas dan stappen 1) en 2) aan.

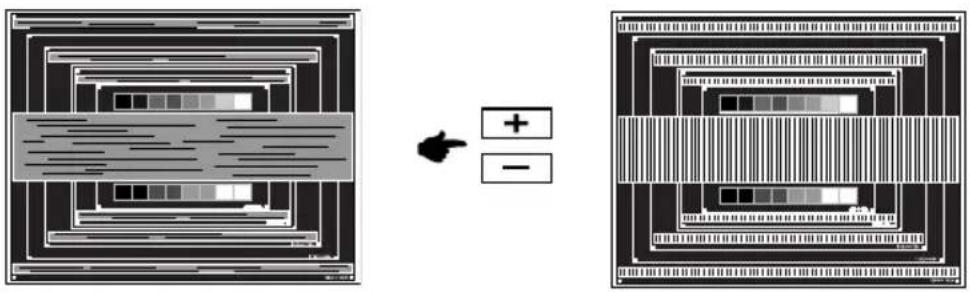

■ Een andere wijze van gebruik van de Clock is om de verticale zigzaglijnen in het zebrapatroon te corrigeren.
■ Het beeld kan knipperen tijdens het aanpassen van de Clock, Hor. positie en Vert. positie.
In het geval dat de afbeelding groter of kleiner is dan het schermgebied na het aanpassen van de Clock, herhaalt u de stappen vanaf ③.

⑦ Pas de Phase aan om horizontale golfruis, knippering of wazig beeld in het zebrapatroon te corrigeren.

In het geval dat een deel van het scherm blijft knipperen of wazig blijft, herhaalt u stappen ⑥ en ⑦ omdat de clock wellicht niet correct is aangepast.
■ Pas de Hor. positie aan na de aanpassing van de Phase als de horizontale positie tijdens het aanpassen verschuift.

⑧ Pas de Helderheid en Kleur aan om het gewenste beeld te krijgen, maar doe dit pas nadat Clock en Phase zijn aangepast.

Herstel uw favoriete achtergrond.

ENERGIEBEHEER

De energiebeheerfunctie van dit product voldoet aan de vereisten van ENERGY STAR® en VESA DPMS. Indien geactiveerd, vermindert het automatisch onnodige stroomconsumptie van de monitor als de computer niet gebruikt wordt.

Wilt u deze functie gebruiken, dan dient de monitor te worden aangesloten op een computer die voldoet aan VESA DPMS. De wijze waarop energiebeheer van de monitor functioneert wordt hieronder beschreven. De energiebeheerfunctie, waaronder tijdinstellingen, wordt ingesteld door het besturingssysteem. Kijk in de handleiding van het besturingssysteem over de instellingen hiervan.

■ Energiebeheermodus

Als de H-sync / V-sync / H en V syncsignalen van de computer zijn uitgeschakeld, schakelt de monitor de Energiebeheermodus in waardoor het stroomverbruik wordt beperkt tot minder dan 0,5W. Het scherm springt op zwart, en de stroomindicator wordt oranje. Als het toetsenbord of muis worden gebruikt verschijnt het beeld na enkele seconden weer uit de Energiebeheermodus.

STROOMVERBRUIK 0 0,5W 100%

OPMERKING

■ Zelfs in de energieeheermodus verbruikt de monitor electriciteit. Zet de monitor uit met de aan/uit-knop als deze niet wordt gebruikt, zoals 'snachts en in het weekend, om onnodig stroomverbruik tegen te gaan.
■ Het is mogelijk dat het videosignaal van de computer is ingeschakeld, zelfs als het H of V syncsignaal zijn uitgeschakeld. In dit geval werkt ENERGIEBEHEER wellicht niet correct.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

1 Geen beeld.(Power-indicator licht niet op.)	□ Is het netsnoer goed aangesloten?□ Staat de Power-schakelaar op ON?□ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
(Power-indicator is blauw.)	□ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.□ Verhoog het Contrast en/of de Helderheid.□ Is de computer ingeschakeld?□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicator is oranje.)	□ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.□ Is de computer ingeschakeld?□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
2 Het scherm is niet gesynchroniseerd.	□ Is de signaalkabel goed aangesloten?□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
3 De schermpositie bevindt zich niet in het midden.	□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
4 Het scherm is te helder of te donker.	□ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?

Probleem Controlepunt

⑤ Het scherm trilt. □ Valt het voltage binnen de specifi catie van de monitor?
□ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
⑥ Geen geluid. □ De audio-apparatuur (computer enz.) staat AAN.
□ De audiokabel is op de juiste wijze aangesloten.
□ Zet het geluid harder.
□ De Mute-functie is UIT.
□ Het audio-uitvoerniveau van de audioapparatuur komt overeen met despecifi caties van de monitor.
⑦ Het geluid staat □ Het audio-uitvoerniveau van de audioapparatuur komt overeen met tehard of te zacht. despecifi caties van de monitor.
⑧ Er is een □ De audiokabel is op de juiste wijze aangesloten. vreemdgeluid te horen.

RECYCLE-INFORMATIE

Voor betere milieubescherming te schikken gelieve uw monitor niet.

Gelieve te bezoeken onze website: www.iiyama.com/recycleer voor monitor recycling.

BIJLAGE

Design en specificaties kunnen vooraf en zonder opgaaf van reden gewijzigd worden.

SPECIFICATIES : ProLite E2078HSD

Afmeting Categorie 20"
Lcd-scherm	Panel-technologie	TN
	Afmeting	Diagonaal: 20" (51cm)
	Pixelafstand	0,277mm H × 0,277mm V
	Helderheid	250cd/m2 (Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Standaard)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 30,0-82,0kHz, verticaal: 55-76Hz
Maximale resolutie 1600 × 900, 1,4 MegaPixels
Ingangsaansluiting		D-Sub mini 15 pin, DVI-D 24pin
Plug & Play		VESA DDC2BTM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, PositiefDigital: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Ingang audio-aansluiting ø 3.5mm mini jack (Stereo)
Ingang audiosignaal Maximaal 1,0Vrms
Koptelefoon aansluiting		ø 3.5mm mini jack (Stereo)
Luidsprekers		1W × 2 (stereo luidsprekers)
Maximum schermformaat 442,8mm W × 249,1mm H / 17,4" W × 9,8" H
Stroombron		100-240VAC, 50/60Hz, 0,7A
		16W standaard, in Energiebeheermodus: 0,5W maximumEnergieverb
Afmetingen / gewicht 482,0 × 349,5 × 177,5mm / 19,0 × 13,8 × 7,0" (B×H×D),2,6kg / 5,7lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 3 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR®

OPMERKING

* Er is geen geluidsapparatuur aangesloten.

Afmeting Categorie 20"
Lcd-scherm	Panel-technologie	TN
	Afmeting	Diagonaal: 20" (51cm)
	Pixelafstand	0,277mm H × 0,277mm V
	Helderheid	250cd/m2(Standaard)
	Contrastverhouding	1000 : 1 (Standaard), Verh. Contrast verrichting voorhanden
	Inkijkhoek	Rechts / links: 85 graden elk, Omhoog / Omlaag: 80 graden elk (Standaard)
	Reactietijd	5ms (Standaard)
Aantal kleuren		Ongeveer 16,7M
Synchronisatiefrequentie Horizontaal: 30,0-82,0kHz, verticaal: 55-76Hz
Maximale resolutie 1600 × 900,		1,4 MegaPixels
Ingangsaansluiting		D-Sub mini 15 pin, DVI-D 24pin
Plug & Play		VESA DDC2BTM
Ingang synchronisatiesignaal		Aparte sync:TTL, Positief of Negatief
Ingang videosignaal		Analoog: 0,7Vp-p (Standaard), 75Ω, Positief Digitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Maximum schermformaat 442,8 mm W × 249,1mm H / 17,4" W × 9,8" H
Stroombron		100-240VAC, 50/60Hz, 0,7A
		16W standaard, in Energiebeheermodus: 0,5W maximumEnergieverb
Afmetingen / gewicht 482,0 × 34		9,5 × 177,5mm / 19,0 × 13,8 × 7,0" (B×H×D), 2,6kg / 5,7lbs
Kantelhoek		Omhoog: 22 graden, Omlaag: 3 graden
Omgevingsvariabelen		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheidsgraad 10 tot 80% (geen condensatie)Opslag: Temperatuur -20 tot 60°C / -4 tot 140°FVochtigheidsgraad 5 tot 85% (geen condensatie)
Goedkeuringen		CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR®

AFMETINGEN

* DVI-ingang wordt niet ondersteund.
