Producttype	Touchscreen monitor
Schermdiagonaal	15 inch (38,1 cm)
Resolutie	1024 x 768 (XGA)
Helderheid	250 cd/m²
Contrastverhouding	500:1
Responstijd	16 ms
Touchtechnologie	Resistief
Touch-interface	USB / seriële poort
Invoeraansluitingen	VGA, USB, seriële poort
Afmetingen (met voet)	352 x 304 x 175 mm
Gewicht	5,0 kg
Voeding	100-240V AC, 50/60 Hz
Energieverbruik (typisch)	25 W
Montage	VESA 75 x 75 mm
Kantelmechanisme	Ja, verstelbare kanteling
Garantie	3 jaar
Onderhoud en reiniging	Gebruik een zachte, droge doek. Vermijd agressieve schoonmaakmiddelen.
Veiligheid	Voldoet aan CE, RoHS
Inhoud van de verpakking	Monitor, voet, netsnoer, VGA-kabel, USB-kabel, driver-CD, handleiding
Reparabiliteit	Reserveonderdelen beschikbaar via erkende servicecentra

Veelgestelde vragen - ProLite T1530SR IIYAMA

Hoe reinig ik het scherm?

Gebruik een zachte, droge doek om het scherm voorzichtig schoon te vegen. Gebruik geen agressieve schoonmaakmiddelen of schurende materialen, omdat deze de touchcoating kunnen beschadigen.

Wat moet ik doen als de aanraking niet reageert?

Controleer of de USB- of seriële kabel correct is aangesloten. Kalibreer de touchscreen via het configuratiescherm van uw besturingssysteem. Als het probleem aanhoudt, herstart dan de computer en de monitor.

Hoe sluit ik de monitor aan op mijn computer?

Sluit de VGA-kabel aan op de monitor en uw computer. Sluit ook de USB-kabel aan voor de touchfunctionaliteit. Steek de stekker in het stopcontact en schakel de monitor in.

Kan ik de monitor aan de muur bevestigen?

Ja, de monitor is compatibel met VESA 75 x 75 mm muurbeugels. Gebruik de juiste schroeven en bevestig de monitor volgens de instructies van de muurbeugel.

Wat zijn de aanbevolen instellingen voor de resolutie?

De aanbevolen resolutie is 1024 x 768 (XGA) voor de beste beeldkwaliteit. Zorg dat uw computer deze resolutie ondersteunt en stel deze in via de weergave-instellingen.

Hoe kan ik het stroomverbruik verminderen?

Schakel de monitor uit wanneer niet in gebruik via de aan/uit-knop. Gebruik de energiebesparende modus in het menu van de monitor, zoals slaapstand of uitschakelen na inactiviteit.

Wat moet ik doen als het beeld niet wordt weergegeven?

Controleer of de stroomkabel en VGA-kabel stevig zijn aangesloten. Zorg dat de monitor is ingeschakeld (power-LED brandt). Test de monitor op een andere computer om een defect uit te sluiten.

Hoe kan ik de touchscreen kalibreren?

Ga naar het Configuratiescherm > Tabletinstellingen (of Touchscreen) en volg de kalibratiewizard. Tik op de aangegeven punten om de touchscreen nauwkeurig af te stellen.

Welke kabels worden meegeleverd?

In de doos vindt u: VGA-kabel, USB-kabel, netsnoer en een stuurprogramma-CD. Eventueel een seriële kabel indien van toepassing.

Wat is de garantieperiode?

Iiyama biedt standaard 3 jaar garantie op de ProLite T1530SR. Neem bij problemen contact op met de klantenservice of een erkend servicecentrum.

GEBRUIKSAANWIJZING ProLite T1530SR IIYAMA

Bedankt dat u deze iiyama LCD monitor heeft uitgekozen.

Wij raden u aan een paar minuten de tijd te nemen om deze korte maar complete handleiding zorgvuldig door te lezen, voordat u de monitor installeert en inschakelt. Bewaar deze handleiding om later als referentie te gebruiken.

NEDERLANDS

CONFORMITEITSVERKLARING CE-MARKERING

Deze LCD monitor voldoet aan de eisen van EG-richtlijn 2004/108/EC "EMC-richtlijn" en 2006/95/EC "Richtlijn ten aanzien van laagspanning".

Het niveau van de elektromagnetische gevoeligheid is zo gekozen dat bij aansluiting op het openbare laagspanningsnet zowel binnen als buiten een goede werking wordt verkregen in woongebieden, op bedrijfsterreinen, gebieden met lichte industrie en bij kleinschalige ondernemingen.

INHOUDSOPGAVE

VEILIGHEIDSVOORSCHRIFTEN 1

VOORZORGSMAATREGELEN 1

SPECIALE OPMERKINGEN OVER LCD MONITOREN 3

KLANTENSERVICE 3

REINIGING 3

VOORDAT U DE MONITOR GEBRUIKT 4

KENMERKEN 4

SPECIALE OPMERKING M.B.T. GEBRUIK VAN HET TOUCH-PANEEL..... 4

DE INHOUD CONTROLEREN 5

VESA MUURBEUGEL 5

BEDIENINGSELEMENTEN EN AANSLUITINGEN 6

DE MONITOR AANSLUITEN 7

INSTELLEN VAN DE COMPUTER 8

DE BEELDHOEK AANPASSEN 8

GEBRUIK VAN DE MONITOR 9

INHOUDAFSTELLINGSMENU....10

Wij bevelen recycling van gebruikte produkten aan. Neemt u hiervoor contact op met uw dealer of het iiyama service center. Informatie over recycling kunt u verkrijgen via het internet op het volgende adres: http://www.iiyama.com U kunt vanuit hier toegang verkrijgen tot de web pagina's van verschillende landen.

VOORZORGSMAATREGELEN

WAARSCHUWING

GEBRUIK DE MONITOR NIET ALS U PROBLEMEN VERMOEDT

Als u abnormale verschijnselen opmerkt, zoals rook, vreemde geluiden of dampen, moet u onmiddellijk de stekker van de monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Het is erg gevaarlijk de monitor nog langer te gebruiken, dit kan brand of elektrische schokken veroorzaken.

VERWIJDER NOOIT DE BEHUIZING

Binnen in de monitor bevinden zich hoogspanningscircuits. Als u de behuizing verwijdert, loopt u het risico op brand of elektrische schokken.

PLAATS GEEN VOORWERPEN IN DE MONITOR

Plaats geen voorwerpen in de monitor en mors geen vloeibare stoffen zoals water in de monitor. Als dit per ongeluk toch gebeurt, moet u onmiddellijk de stekker van uw monitor uit het stopcontact halen en contact opnemen met uw dealer of met iiyama. Als u de monitor gebruikt terwijl er zich een voorwerp in bevindt, kan dit brand, elektrische schokken of schade veroorzaken.

PLAATS DE MONITOR OP EEN VLAK, STABIEL OPPERVLAK

De monitor kan, als hij valt of gevallen is, letsel veroorzaken.

GEBRUIK DE MONITOR NIET IN DE BUURT VAN WATER

Gebruik de monitor niet op een plaats waar er water op de monitor terecht kan komen. Dit kan brand of elektrische schokken veroorzaken.

GEBRUIK DE OPGEGEVEN VOEDING

Zorg ervoor dat u de monitor alleen gebruikt met de opgegeven voeding. Gebruik van de onjuiste voeding zal defecten veroorzaken en kan brand of elektrische schokken tot gevolg hebben.

BESCHERM DE KABELS

Trek niet aan het netsnoer of de signaalkabel. Zorg ervoor dat deze kabels niet worden geknikt en dat de monitor of andere zware voorwerpen niet op de kabels worden geplaatst. Als een kabel beschadigd is, kan dat brand of elektrische schokken tot gevolg hebben.

ONGUNSTIGE WEERSOMSTANDIGHEDEN

Het is raadzaam om de monitor niet te gebruiken tijdens zware storm. De herhaalde stroomonderbrekingen kunnen defecten veroorzaken. Het is ook raadzaam om tijdens deze omstandigheden de stekker niet aan te raken omdat dit elektrische schokken kan veroorzaken.

PAS OP

PLAATSING

Zet de monitor niet op een plaats waar plotselinge temperatuurschommelingen kunnen optreden, of in vochtige, stoffige of rokerige ruimten. Dit kan brand, elektrische shokken of schade veroorzaken. Vermijd ook ruimten waar de zon of ander licht rechtstreeks op de monitor kan schijnen.

PLAATS DE MONITOR NIET IN EEN GEVAARLIJKE POSITIE

Als de monitor niet op een geschikte positie geplaatst is kan de monitor omvallen en letsel tot gevolg hebben. Zorg er ook voor dat er geen zware voorwerpen op de monitor geplaatst worden en zorg ervoor dat kinderen niet aan de kabels kunnen trekken en daardoor letsel oplopen.

ZORG VOOR EEN GOEDE VENTILATIE

Er zijn ventilatie-openingen aangebracht om te voorkomen dat de monitor oververhit raakt. Als de openingen worden afgedekt of als er een voorwerp in de buurt van de openingen wordt geplaatst kan brand ontstaan. Plaats de monitor in verband met de luchtcirculatie ten minste 10 cm (4 inches) van de muur af.

Verwijder de kantelvoet niet als u de monitor gebruikt. Als de voet wordt verwijderd, zullen alle ventilatie-openingen aan de achterzijde van de behuizing worden geblokkeerd en zal de monitor oververhit raken. Hierdoor kan brand of schade ontstaan. Als u de monitor gebruikt terwijl deze achterover is gekanteld, op zijn zij ligt of ondersteboven staat, of als de monitor op vloerbedekking of een zachte ondergrond geplaatst wordt, kan ook schade ontstaan.

HAAL DE STEKKERS LOS ALS U DE MONITOR VERPLAATST

Zet de monitor uit en haal de stekker uit het stopcontact en zorg ervoor dat de signaal kabel niet aangesloten zijn als u de monitor verplaatst. Anders kan dit brand of elektrische schokken tot gevolg hebben.

HAAL DE STEKKER UIT HET STOPCONTACT

Om ongelukken te voorkomen is het raadzaam om de stekker van de monitor uit het stopcontact te halen als u de monitor lange tijd niet gebruikt.

TREK AAN DE STEKKER, NIET AAN HET SNOER

Als u het netsnoer of de signaalkabel wilt verwijderen, moet u het snoer altijd bij de stekker vastpakken. Trek nooit aan de kabel zelf, dit kan brand of elektrische schokken veroorzaken.

RAAK DE STEKKER NIET MET NATTE HANDEN AAN

Het in of uit het stopcontact halen van de stekker met natte handen kan elektrische schokken veroorzaken.

ALS U DE MONITOR OP UW COMPUTER PLAATST

Zorg ervoor dat de computer sterk genoeg is om het gewicht van de monitor te dragen, anders kan dit schade aan uw computer veroorzaken.

OVERIGE

ERGONOMISCHE AANBEVELINGEN

Om vermoeide ogen te voorkomen, moet u de monitor niet gebruiken tegen een lichte achtergrond of in een donkere ruimte. Voor optimaal comfort moet u de monitor net onder het oogniveau plaatsen en moet de afstand tussen uw ogen en de monitor 40-60 cm zijn. Als u langere tijd achter de monitor zit is het raadzaam om 10 minuten per uur rust te nemen. Continue kijken naar het beeldscherm kan vermoeidheid van de ogen veroorzaken.

SPECIALE OPMERKINGEN OVER LCD MONITOREN

De volgende verschijnselen zijn normaal en geven geen probleem aan:

OPMERKING

Als u de LCD-monitor voor de eerste keer aanzet, kan het voorkomen dat het beeld niet in het weergavegebied past van het type computer dat u gebruikt. In dat geval moet u de beeldpositie instellen.
■ Wegens de aard van het fluorescentielicht kan het scherm in het begin flikkeren. Schakel de monitor met de Power-schakelaar uit en vervolgens weer aan in om dit te verhelpen.
■ Het kan zijn dat de helderheid niet over het hele scherm gelijk is. Dit is afhankelijk van het patroon dat u voor het bureaublad gebruikt.
Als gevolg van de aard van het LCD scherm is het mogelijk dat er een nabeeld van het vorige scherm blijft staan na verandering van het beeld, wanneer hetzelfde beeld enkele uren zichtbaar is. In dit geval wordt het scherm langzaam hersteld door het beeld te veranderen of de LCD voor enkele uren uit te zetten.
■ Neem contact op met uw dealer of met het iiyama-onderhoudscentrum voor vervanging van het fluorescentielicht als het scherm donker is, flikkert of niet oplicht. Probeer het nooit zelf te vervangen.
Er kan condensatie ontstaan tussen het Touch-scherm en het LCD-scherm. Dit is een natuurlijk fenomeen en geen fabrieksfout. De condensatie verdwijnt vanzelf wanneer de monitor opwarmt. Als er geen condensatie vormt als de monitor in gebruik is dan zal dat defecten aan de monitor kunnen veroorzaken.

KLANTENSERVICE

OPMERKING

■ Het fluorescentielicht dat in de LCD-monitor wordt gebruikt, zal na enige tijd moeten worden vervangen. Voor de garantiebepalingen met betrekking tot dit product kunt u contact opnemen met het dichtstbijzijnde iiyama service center.
Als u het apparaat voor onderhoud moet retourneren en u de originele verpakking niet meer hebt, moet u het apparaat niet in een andere verpakking versturen. Neem contact op met de dichtstbijzijnde iiyama vestiging of dealer voor advies of vervangende verpakking.

REINIGING

WAAR- SCHUWING

Als er tijdens het schoonmaken voorwerpen of vloeistoffen in de monitor terecht komen, moet u onmiddellijk de stekker uit het stopcontact halen en contact opnemen met uw dealer of met iiyama.
■ Zet om veiligheidsredenen de monitor uit en haal de stekker uit het stopcontact, voordat u de monitor gaat reinigen.
■ Zorg ervoor dat u de beschermlaag van het LCD scherm niet beschadigt door met een hard voorwerp te krabben of te wrijven.
■ Gebruik nooit een van de volgende oplosmiddelen. Hiermee beschadigt u de behuizing en het LCD scherm.

PAS OP

Verdunner

Spray-reiniger

Benzine

Was

Schurende reinigingsmiddelen

Zuur of alkalisch oplosmiddel

■ Als de behuizing gedurende een lange periode contact maakt met een product van rubber of plastic, kan dit de verf van de behuizing aantasten.

BEHUIZING

Vlekken kunt u verwijderen met een doek die licht bevochtigd is met een mild, reinigend oplosmiddel. Veeg de behuizing vervolgens met een zachte droge doek af.

LCD SCHERM

Periodiek reinigen met een zachte droge doek wordt aanbevolen.

Gebruik geen tissue papier etc. omdat deze het LCD scherm beschadigen.

Vlekken kunnen verwijderd worden d.m.v. een stoffen doek licht te bevochtigen met een mild reinigingsmiddel. Neem daarna het scherm af met een zachte droge doek. Het reinigingsmiddel niet rijkelijk en direct op het scherm aanbrengen.

VOORDAT U DE MONITOR GEBRUIKT

KENMERKEN

◆ ProLite T1530SR : 15" TFT Kleuren LCD monitor Resistieve filmlaag
◆ ProLite T1730SR : 17" TFT Kleuren LCD monitor Resistieve filmlaag
◆ ProLite T1930SR : 19" TFT Kleuren LCD monitor Resistieve filmlaag
◆ ProLite T1530SR : Ondersteunt resoluties tot 1024 × 768
◆ ProLite T1730SR / T1930SR : Ondersteunt resoluties tot 1280 × 1024
◆ Digitale karakter glad-afstemming
◆ Automatische set-up
◆ Plug & Play VESA DDC2B Windows® 95/98/2000/Me/XP/Vista Plug & Play
◆ Energiebeheer-voorziening (voldoet aan VESA DPMS)
◆ ProLite T1530SR : VESA-standaard (75mm×75mm) compliant
◆ ProLite T1730SR / T1930SR : VESA-standaard (100mm×100mm) compliant
◆ Stereoluidsprekers

SPECIALE OPMERKING M.B.T. GEBRUIK VAN HET TOUCH-PANEEL

Er kan blijvende schade ontstaan indien een puntig of scherp voorwerp op de touch-laag wordt gebruikt.

Let op: Indien hierdoor schade ontstaat kan het het recht op garantie vervallen.

Wij raden u aan uw vinger of een kunststof Stylus-pen te gebruiken (punt RO.8 of hoger).

DE INHOUD CONTROLEREN

De volgende accessoires bevinden zich in de verpakking. Controleer of deze allemaal aanwezig zijn. Als er iets ontbreekt of beschadigd is, gelieve u contact op te nemen met uw plaatselijke iiyama-dealer of de regionale iiyama-vestiging.

Bijgeleverd\ProLite T	1530SR	1730SR1930SR
AC Adapter*1	○
Netsnoer*1	○	○
D-Sub Signaalkabel	○	○
DVI-D Signaalkabel	○	○
RS-232C kabel	○	○
USB kabel	○	○
Audiokabel	○	○
Touch Panel Driver Disk (CD-ROM)*2	○	○
Gebruikershandleiding	○	○

WAAR- SCHUWING

*1 1. Het toelaatbare vermogen van het bijgesloten netsnoer in een 120 Volt-gebied is 10 A/125 V. Als u een voedingsbron gebruikt met een hoger toelaatbaar vermogen, moet u een netsnoer met een toelaatbaar vermogen van 10 A/250 V gebruiken. Uw recht op garantie vervalt indien schade is veroorzaakt door kabels die niet door iiyama zijn verstrekt.

2. AC Adapter Type Naam : LSE9901B1250 (LI SHIN INTERNATIONAL ENTERPRISE CORP.)

*2 Deze CD-rom bevat de touch-screen driver software. Installeer de "touch panel"-driver pas nadat u uw computer d.m.v. een RS-232C- of USB kabel aan uw monitor heeft aangesloten. Voor uitleg kunt u het "readme bestand" van de "touch panel"-driver bekijken.

VESA MUURBEUGEL

WAAR- SCHUWING

Als u de VESA muurbeugel gebruikt hou dan rekening met de dikte van het beugelstation, Draai de M4 schroef aan met de tussenring gebruik de "L" lengte van 6mm om de monitor vast te maken. Als u de schroef er verder in draait kan dat elektrische schokken of schade veroorzaken door het in contact komen met de elektrische onderdelen binnen in de monitor.

BEDIENINGSELEMENTEN EN AANSLUITINGEN

OPMERKING Terwijl het OSD menu uit is en u de input knop ingedrukt houd, zal het input-signaal omschakelen van D-SUB naar DVI.

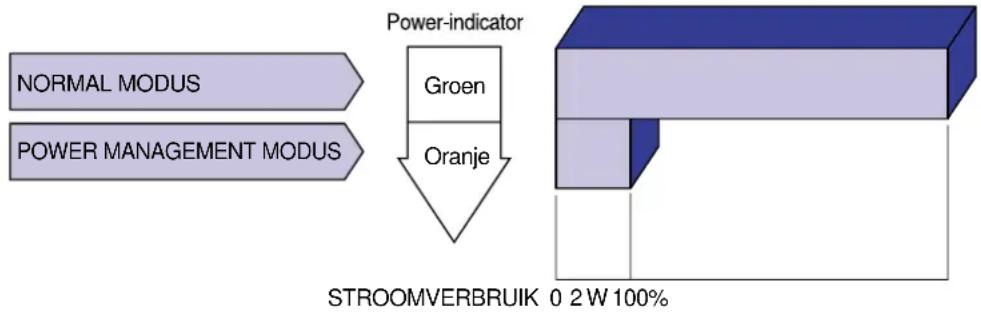

E Power-indicator

OPMERKING

Groen: Normale werking

Oranje: Energiebeheer

De monitor schakelt in de energiebesparingsfunctie en vermindert het stroomverbuik tot minder dan 2 Watt wanneer er geen horizontaal en/of verticaal sync-signaal wordt ontvangen.

F Luidsprekers
G Power-schakelaar ( ⏻ )

OPMERKING Als u de aan/uit knop ingedrukt houd zal de monitor zichzelf uitzetten.

H Aansluiting voor AC Adapter (DC-in) ^*1
I 15-pins D-Sub mini-aansluiting (D-SUB)
J 24-pins DVI-D aansluiting (DVI)
K Audio-aansluiting (AUDIO in)
L USB kabel aansluiting (○)
M RS-232C kabel aansluiting (☐)
N Opening voor beveiliging ⁴

OPMERKING U kunt hier een veiligheidssluiting en kabel installeren om te voorkomen dat uw monitor wordt verwijderd zonder uw toestemming.

○ Opening voor beveiliging*4

OPMERKING U kunt hier een veiligheidssluiting en kabel installeren om te voorkomen dat uw monitor wordt verwijderd zonder uw toestemming.

P Wisselstroomaansluiting (AC in) ⁴

*1 Alleen beschikbaar voor ProLite T1530SR.
*2 Alleen beschikbaar voor ProLite T1730SR / T1930SR.
*3 Alleen beschikbaar voor ProLite T1530SR / T1730SR.
*4 Alleen beschikbaar voor ProLite T1930SR.

DE MONITOR AANSLUITEN

A Controleer of zowel de computer als de monitor uitgeschakeld zijn.
B Sluit de computer op de monitor aan met de signaalkabel.
c. Sluit de computer op de monitor aan met de RS-232C kabel of USB kabel.
D Sluit de monitor op de audio-apparatuur aan met de audiokabel wanneer u de audiofunctie gebruikt.
E. Sluit eerst het netsnoer op de monitor aan en vervolgens op de stroom aansluting.

OPMERKING

■ De signaalkabel die voor de aansluiting wordt gebruikt kan variëren. Dit is afhankelijk van het type computer dat u gebruikt. Door onjuiste aansluiting kan ernstige schade aan zowel de monitor als de computer ontstaan. De kabel die bij de monitor geleverd wordt, heeft een standaard 15 pins D-Sub aansluiting. Wanneer een speciale kabel vereist is, neem dan contact op met uw dealer of met één van de iiyama vestigingen.
■ Als u de monitor op een Macintosh-computer wilt aansluiten, moet u contact opnemen met uw dealer of met één van de iiyama vestigingen voor een geschikte adapter.
■ Zorg ervoor dat u de schroeven van de signaalaansluitingen goed vastdraait.
■ Sluit de RS232C- en USB kabel niet gelijktijdig op uw computer aan. U kunt deze niet gelijktijdig gebruiken.

[Aansluitvoorbeeld]

*1 Alleen beschikbaar voor ProLite T1530SR.
*2 Alleen beschikbaar voor ProLite T1730SR / T1930SR.

INSTELLEN VAN DE COMPUTER

■ Signaaltiming

Stelt u de gewenste signaalinstellingen in. Deze staan vermeld onder VOORAF INGESTELDE MODI op pagina 22.

■ Windows 95/98/2000/Me/XP/Vista Plug & Play

De iiyama voldoet aan VESA-norm DDC2B. De Plug & Play functie wordt onder Windows 95/98/2000/Me/XP/Vista geactiveerd wanneer u de monitor met de bijgeleverde kabel aansluit op een computer die voldoet aan DDC2B. Het Windows 95/98/2000/Me/XP monitorinformatiebestand voor iiyama monitors kan nodig zijn voor uw computer en is te vinden op het volgende Internet-adres:

http://www.iiyama.com

OPMERKING

■ Raadpleeg één van bovenvermelde Internet pagina's voor meer informatie over het downloaden van het stuurprogramma voor uw monitor.

■ Het is niet nodig om een monitor driver te installeren voor Macintosh en Unix besturingssystemen. Voor meer informatie, neem eerst contact op met uw dealer voor advies.

■ Procedure om de monitor aan te zetten

Zet de Monitor eerst aan, pas dan de computer.

Deze software kan nog niet gereed zijn indien u uw PC opstart en gelijk uw scherm aanraakt. De "touch screen"-driver zou niet kunnen werken wegens de power saving functie die afhankelijk is van de BIOS van uw computer. In dit geval, zet de power saving functie uit.

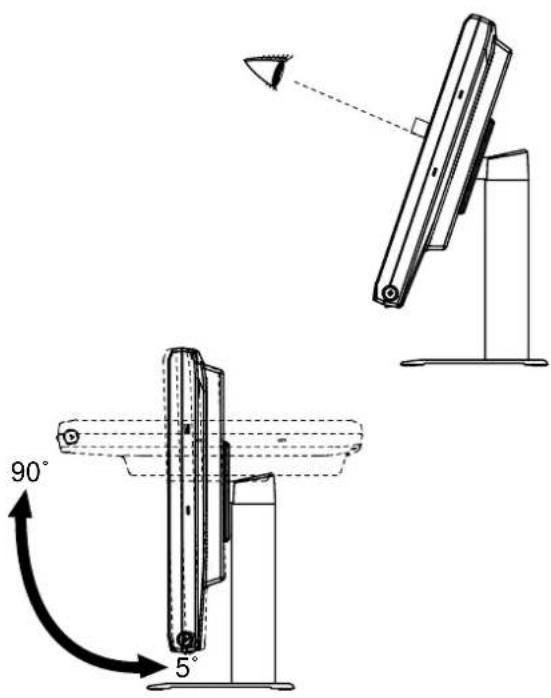

DE BEELDHOEK AANPASSEN

■ Voor optimaal comfort wordt u aangeraden recht voor de monitor te gaan zitten.

■ Houd de standaard zo dat de monitor niet kantelt als u de hoek van de monitor aanpast.

■ U kunt de monitor maximaal 90 graden naar boven en 5 graden naar beneden worden gedraaid.

OPMERKING

Rank het LCD-scherm niet aan terwijl u de hoek aanpast. Hierdoor kan schade ontstaan of kan het LCD-scherm breken.

■ Let erop dat uw vinger of hand niet bekneld raakt als u de hoek aanpast.

GEBRUIK VAN DE MONITOR

De iiyama TFT monitor is bij het verlaten van de fabriek ingesteld met de VOORAF INGESTELDE MODI zoals afgebeeld op blz. 22 voor het verkrijgen van optimale beelden. U kunt het beeld tevens aan uw wensen aanpassen door de onderstaande instructies uit te voeren. Zie pagina 13, SCREEN ADJUSTMENTS, voor specifieke aanpassingen.

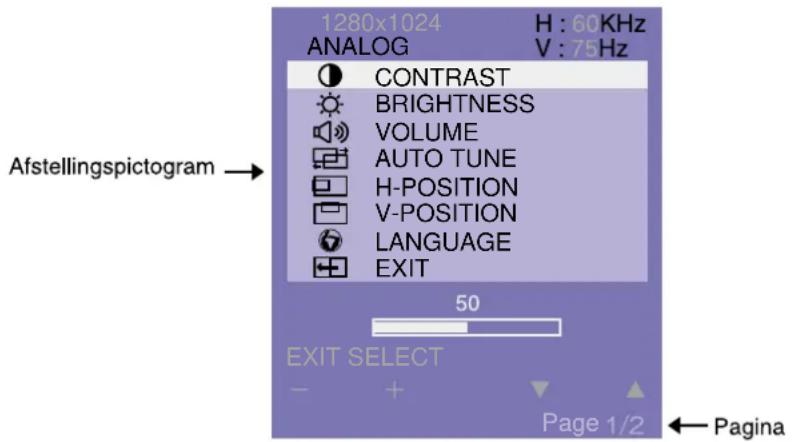

( Het On Screen Display verschijnt op het scherm wanneer u op de Knop Menu drukt. Er zijn additionele Menu pagina's die geselecteerd kunnen worden met de de ▲/▼Knoppen.

B Gebruik de +/- Knoppen om de passende afstelling of instelling te maken.

Als u bijvoorbeeld de verticaal positie wilt corrigeren, drukt u op de Knop Menu. Daarna selecteert u □ (V-POSITION) met de ▲Knoppen.

Gebruik de +/- Knoppen om de verticaal positie instelling te wijzigen.

OPMERKING

■ De afstellingsgegevens worden automatisch in het geheugen opgeslagen wanneer het On Screen Display verdwijnt. U moet gedurende deze tijd de monitor niet uitschakelen.
■ De afstellingen voor Clock, Phase en Position worden voor elke signaal timing vastgelegd. Buiten deze afstellingen om worden alle andere afstellingen vastgelegd in een instelling die betrekking heeft op alle signaaltimings.

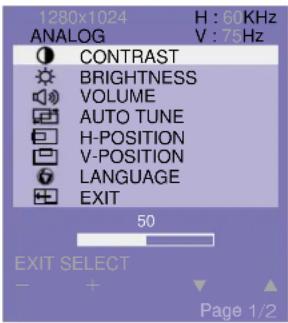

Directe

- Lock Out:

Als de monitor uit staat en u drukt op ▼ knop terwijl u gelijktijdig op de aan/uit-knop drukt kunt u de "Key Lock"-modus aan en uit schakelen.

Page:1ANALOG ingang
Afstellingsonderdeel Probleem	/ Keuze	Te gebruiken knop
CONTRASTCONTRAST	Te lichtTe sterk
BRIGHTNESS *1HELDERHEID Directe	Te donkerTe helder
VOLUME VOLUME Directe	Te zachtTe hard
AUTO TUNE *2AUTOMATISCHE FIJNAFSTEMMINGOPMERKING ■ Tijdens het aanpassen van de instellingen wordt het scherm gedurende ongeveer 5 seconden donker.■ Nauwkeurige aanpassing wijkt af van het aangegeven patroon op het scherm.
H-POSITIONH-POSITIE	Te ver naar linksTe ver naar rechts
V-POSITIONV-POSITIE	Te laagTe hoog
LANGUAGE TAAL	ENGLISH	Engels	ITALIANO	Italiaans
	DEUTSCH	Duits	繁體中文	Traditioneel Chinees
	FRANÇAIS	Frans	简体中文	Vereenvoudigd Chinees
	ESPAÑOL	Spaans	日本語	Japans
	RETURN TO MENU NAAR MENU		Terug naar Menu.
EXITUIT	Verlaat OSD aanpassingen.

*1 Pas de helderheid aan wanneer u de monitor in een donkere kamer gebruikt en u het scherm te helder vindt.
*2 Zie pagina 13 voor SCREEN ADJUSTMENTS.

Directe

U kunt de Menu pagina's overslaan en een afstellingsschaal direct zichtbaar maken door gebruik te maken van de volgende Knop bedieningen.

● BRIGHTNESS: Druk op één van de Knop ▼ als het Menu niet zichtbaar is.
- VOLUME: Druk op één van de Knop + als het Menu niet zichtbaar is.
● MUTE: Druk op de (+) knop wanneer het menu niet zichtbaar is op het scherm, druk dan gelijktijdig op de (+) en (-) knop. Om dit te wijzigen druk dan op de (+) knop, druk op de (+) knop.

Page : 2ANALOOG ingang
Afstellingsonderdeel	Probleem / Keuze	Te gebruiken knop
CLOCKKLOK	Trillende tekst of lijnen corrigeren
PHASEFASE	Trillende tekst of lijnen corrigeren
REDROOD	Te zwakTe sterk
GREENGROEN	Te zwakTe sterk
BLUEBLAUW	Te zwakTe sterk
COLOR TEMP.KLEUR TEMP.	WARM Warm	Roodachtig wit
	COOL Koel	Blauwachtig wit
	NORMAL Normaal	Normaal
RESETRESET	Fabrieksinstellingen worden teruggezet.
EXITUIT	Verlaat OSD aanpassingen.

Page:1 DIGITAAL ingang
Afstellingsonderdeel Probleem / Keuze Te gebruiken knop
CONTRAST CONTRAST	Te licht Te sterk
BRIGHTNESS * HELDERHEID Directe	Te donker Te helder
VOLUME VOLUME Directe	Te zacht Te hard
LANGUAGE TAAL	ENGLISH	Engels	ITALIANO	Italiaans
	DEUTSCH	Duits	繁體中文	Traditioneel Chinees
	FRANÇAIS	Frans	简体中文	Vereenvoudigd Chinees
	ESPAÑOL	Spaans	日本語	Japans
	RETURN TO MENU NAAR MENU		Terug naar Menu.
COLOR TEMP. KLEUR TEMP.	WARM Warm		Roodachtig wit
	COOL Koel		Blauwachtig wit
	NORMAL Normaal		Normaal
EXIT UIT	Verlaat OSD aanpassingen.

* Pas de helderheid aan wanneer u de monitor in een donkere kamer gebruikt en u het scherm te helder vindt.

Directe U kunt de Menu pagina's overslaan en een afstellingsschaal direct zichtbaar maken door gebruik te maken van de volgende Knop bedieningen.

● BRIGHTNESS: Druk op één van de Knop ▼ als het Menu niet zichtbaar is.
- VOLUME: Druk op één van de Knop + als het Menu niet zichtbaar is.
● MUTE: Druk op de (+) knop wanneer het menu niet zichtbaar is op het scherm, druk dan gelijktijdig op de (+) en (-) knop. Om dit te wijzigen druk dan op de (+) knop, druk op de (+) knop.

SCREEN ADJUSTMENTS

Regel het beeld af volgens de onderstaande procedure wanneer u de Analoog ingang gebruikt.

In het handboek wordt met Screen Adjustments (schermaanpassingen) het volgende bedoeld: schermpositie aanpassen en trilling of wazigheid van weergegeven tekst of lijnen voor het gebruikte type computer minimaliseren.
■ ProLite T1530SR: De monitor levert de beste prestaties wanneer de resolutie wordt ingesteld op 1024 × 768. Deze optimale prestaties kunnen echter niet worden geleverd wanneer de resolutie lager dan 1024 × 768 wordt ingesteld, omdat het beeld automatisch wordt uitgerekt zodat het volledige scherm wordt gevuld. Het wordt daarom aanbevolen voor normaal gebruik de monitor te gebruiken met een resolutie 1024 × 768.
■ ProLite T1730SR / T1930SR: De monitor levert de beste prestaties wanneer de resolutie wordt ingesteld op 1280 × 1024. Deze optimale prestaties kunnen echter niet worden geleverd wanneer de resolutie lager dan 1280 × 1024 wordt ingesteld, omdat het beeld automatisch wordt uitgerekt zodat het volledige scherm wordt gevuld. Het wordt daarom aanbevolen voor normaal gebruik de monitor te gebruiken met een resolutie 1280 × 1024.
■ De weergegeven tekst of lijnen kunnen wazig zijn of een wisselende dikte hebben wanneer het beeld wordt uitgerekt als gevolg van schermvergroting.
■ Pas de positie of de frequentie van het scherm niet vanuit de computer aan omdat het beeld dan vertekend kan worden. Aanpassingen moeten via deze monitor worden doorgevoerd.
■ Wijzig de instellingen ongeveer 30 minuten na het inschakelen, zodat de monitor warm is gelopen.
■ Afhankelijk van de resolutie of signaalinstelling, kunnen extra aanpassingen nodig zijn nadat Auto Set-up is uitgevoerd.
■ De Auto Set-up functioneert soms niet op de juiste wijze bij het weergeven van andere beelden dan schermaanpassingspatroon. In dat geval zijn handmatige aanpassingen noodzakelijk.

Het scherm kan op twee manieren worden ingesteld. De ene manier is automatische instelling voor Clock, Phase en Position. De andere manier is om elke instelling handmatig uit te voeren. Voer Auto Set-up uit wanneer u de monitor voor de eerste keer op een nieuwe computer hebt aangesloten of wanneer u de resolutie hebt gewijzigd. Als het scherm flikkert of vaag is of het beeld niet in het weergavegebied past nadat u Auto Set-up hebt uitgevoerd, moet u de instellingen handmatig uitvoeren. Beide instellingen moeten worden gedaan door gebruik te maken van het scherminstellingspatroon (Test.bmp) dat via de IIYAMA website (http://www.iiyama.com) kan worden gedownload.

Moet u de onderstaande afstellingsprocedure volgen om het gewenste beeld te krijgen. Deze handleiding legt het instellen onder Windows 95/98/2000/Me/XP/Vista uit.

( Het beeld in de oorspronkelijke resolutie weergeven.

B Gebruik Test.bmp (scherminstellingspatroon) voor het veranderen van de achtergrond.

■ Zie de betreffende handleiding voor details.

De resolutie van het bestand Test.bmp is 1280 × 1024. Stel in het dialoogvenster Wallpaper setting de weergavepositie zodanig in dat deze centraal op het scherm staat. Bij gebruik van Microsoft® PLUS! 95/98, moet u de instelling van "Stretch desktop wallpaper to fit the screen" annuleren.

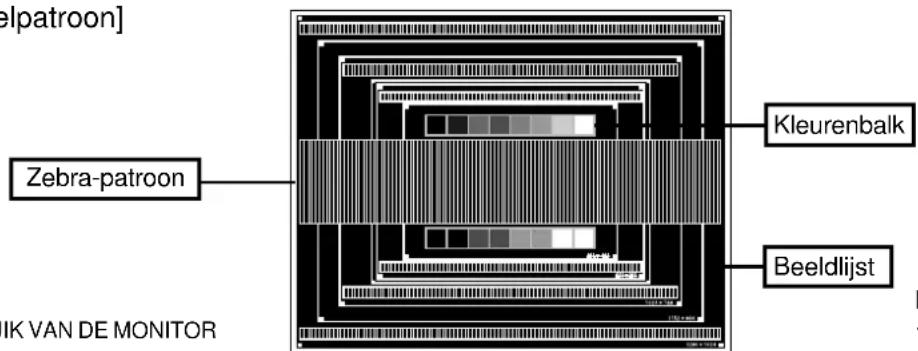

[Instelpatroon]

C Voer de Auto Set up uit.
D Wanneer het scherm flikkert of onscherp is of wanneer het beeld niet in het weergavegebied past, stel het beeld dan handmatig in door onderstaande procedure uit te voeren nadat u Auto Instal hebt uitgevoerd.
E Pas de V-Positie aan zodat de bovenzijde en de onderzijde van het beeldkader in het weergavegebied passen.

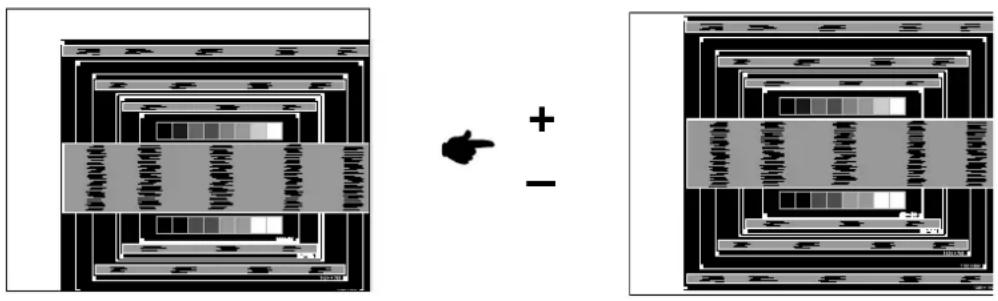

F 1) Pas de H-Positie aan zodat de linkerzijde van het beeldkader naar de linkerkant van het weergavegebied verschuift.

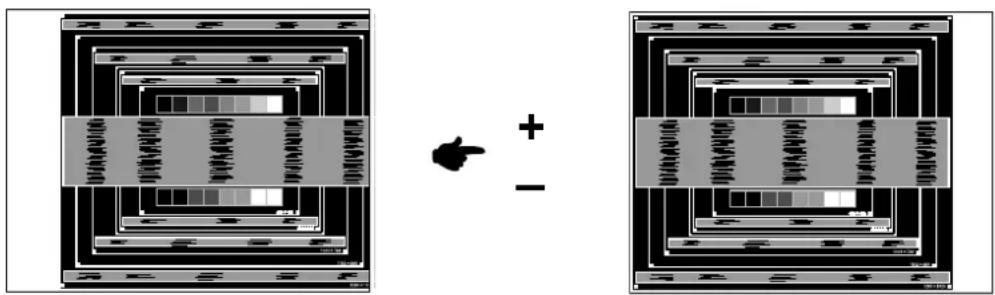

2) Trek de rechterzijde van het beeldkader uit naar de rechterkant van het weergavegebied door de Klok aan te passen.

■ Als de linkerzijde van het beeldkader loskomt van de linkerkant van het weergavegebied wanneer u de Klok-aanpassing uitvoert, moet u stap 1) en 2) beurtelings aanpassen.
■ U kunt de Klok ook aanpassen door de verticale golvende lijnen in streeppatroon te corrigeren.
■ Tijdens aanpassing van de Klok, H-Positie en V-Positie kan het beeld trillen.
■ Als na het instellen van de Klok het beeldframe groter is of kleiner is dan het gegevensweergavegedeelte, herhaal dan de stappen vanaf stap C.

G
Pas de Fase aan om horizontale golvende ruis, trilling of wazigheid in het streeppatroon te corrigeren.

■ Wanneer op een deel van het scherm nog steeds sterke trilling of wazigheid optreedt, moet u stappen F en G herhalen omdat de Klok waarschijnlijk niet correct is aangepast. Als de trillingen of wazigheid nog steeds aanwezig is, zet dan de verversingsfrequentie van de computer op laag (60Hz) en moet u de stappen vanaf C herhalen.
■ Pas nadat u de Fase-aanpassing hebt uitgevoerd de H-Positie aan wanneer de horizontale positie tijdens de aanpassing is verschoven.

H Pas Helderheid en Kleur Temp. aan om het gewenste beeld te krijgen nadat u de Klok- en Fase-aanpassingen hebt uitgevoerd.

Stel uw favoriete achtergrond opnieuw in.

ENERGIEBEHEER-FUNCTIE

De energiebeheerfunctie van dit product voldoet aan de vereisten van VESA DPMS. Met deze functie wordt onnodig stroomverbruik van de monitor verminderd wanneer uw computer niet actief wordt gebruikt.

Als u van deze functie gebruik wilt maken, moet de monitor zijn aangesloten op een computer die voldoet aan de VESA DPMS-richtlijnen. Er is één Energiebeheer-modus beschikbaar. Deze modus worden hierna beschreven. De vereiste instelling, waaronder die van de timer, moeten door de computer worden uitgevoerd.

■ Power Management modus

Wanneer het H-sync-signaal / V-sync-signaal / H en V-sync-signaal van de computer uit is, wordt de monitor in de Power Management modus gezet. Dit reduceert het stroomverbruik tot minder dan 2W. Het scherm wordt donker en de Power-indicator wordt oranje. Vanuit Energiebesparingsstand verschijnt het beeld binnen enkele seconden nadat het toetsenbord of muis weer aangeraakt wordt.

OPMERKING

■ Ook als u de energiebeheer-modus gebruikt, verbruikt de monitor elektriciteit. Schakel de Power-schakelaar, wanneer u de monitor niet gebruikt, 's nachts en in het weekend uit om te voorkomen dat onnodig stroom wordt verbruikt.
■ Het is modelijk dat het video signaal van de computer aan staar terwijl het H- of V-synchronisatie signaal ontbreekt. In dit geval zal de ENERGIEBEHEER functie niet goed functioneren.
■ De monitor wordt niet hersteld vanuit het power management menu, afhankelijk van uw computersysteem, zelfs als het scherm opnieuw is aangeraakt. In dit geval zet u het power management menu uit.

PROBLEMEN OPLOSSEN

Als de monitor niet juist functioneert, moet u de onderstaande punten in de genoemde volgorde doornemen om te zien of een mogelijke oplossing wordt genoemd.

1. Verricht de afstellingen die staan beschreven in GEBRUIK VAN DE MONITOR, afhankelijk van het probleem dat u ondervindt. Als de monitor geen beeld geeft, zie punt 2.
2. Raadpleeg de volgende overzichten als u geen passend afstellingsonderdeel vindt in GEBRUIK VAN DE MONITOR of als het probleem aanhoudt.
3. Als u een probleem ondervindt dat niet in de overzichten wordt beschreven of als u het probleem niet aan de hand van de overzichten kunt oplossen, moet u de monitor niet langer gebruiken en moet u contact opnemen met uw dealer of met iiyama voor verdere assistentie.

Probleem Controlepunt

A Geen beeld.

(Power-indicatorlicht niet op.)	Is het netsnoer goed aangesloten?☐
	☐ Staat de Power-schakelaar op ON?
	☐ Staat er spanning op het stopcontact ? Controleer dit met een ander apparaat.
(Power-indicatoris groen.)	☐ Als de blanco schermbeveiliging actief is, moet u het toetsenbord of de muis aanraken.
	☐ Verhoog het Contrast en/of de Helderheid.
	☐ Is de computer ingeschakeld?
	☐ Is de signaalkabel goed aangesloten?
	☐ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
(Power-indicatoris oranje.)	☐ Als de monitor in de energiebeheer-modus staat, moet u het toetsenbord of de muis aanraken.
	☐ Is de computer ingeschakeld?
	☐ Is de signaalkabel goed aangesloten?
	☐ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
B Het scherm is nietgesynchroniseerd.	☐ Is de signaalkabel goed aangesloten?
	☐ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
	☐ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
C De schermpositie bevindt zich niet in het midden.	☐ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
D Het scherm is te helder of te donker.	☐ Valt het video-uitgangsniveau van de computer binnen de specificatie van de monitor?
E Het scherm trilt.	☐ Valt het voltage binnen de specificatie van de monitor?
	☐ Valt de signaaltiming van de computer binnen de specificatie van de monitor?
F Het touchscherm reageertniet.	☐ Zit de RS-232C kabel of de USB-kabel stevig in de connector?
	☐ Heeft u de "Touch screen"-driver geïnstaleerd?
G De touch-positieveranderd niet.	☐ Heeft u de juiste set up van de kalibratie-functie gekozen?

SPECIFICATIES: ProLite T1530SR

Model Naam		ProLite T1530SR-1	ProLite T1530SR-2
Touch-Scherm	Technologie	Resistieve filmlaag
	Verwerk i n g aanraakgegevens / Licht doorlatendheid	Anti-glare (schittering) behandeling80%
	Communicatie systeem	USB seriële overdracht of RS-232C seriële overdracht
LCD Scherm	Type panel	a-Si TFT Active Matrix
	Grootte	Diagonaal: 38cm / 15,0"
	Pitch	0,297mm H x 0,297mm V
	Helderheid 280cd/m	2 (Met Touch paneel)	200cd/ m2 (Met Touch paneel)
	Contrast verhouding	500 : 1 (Met Touch paneel)
	Zichtbare inkijk hoek	Horizontaal: 120 graden, Omhoog: 40 graden, Omlaag: 60 graden
	Reactie tijd	16ms (zwart, wit, zwart typisch)	8ms (zwart, wit, zwart typisch)
Beeldschermkleuren Ong. 16,2 miljoen maximum
Sync-frequentie Horizontaal: 31,0-60,0kHz, Verticaal: 60-75Hz
Puntklok maximaal 80MHz
Maximale resolutie 1024 x 768
Invoeraansluitingen		D-Sub mini 15-pinsDVI-D 24-pin
Plug & Play VESA DDC2B		TM
Invoersignaal sync		Gescheiden sync: TTL, positief of negatief
Invoersignaal video		Analoog: 0,7Vp-p (standaard), 75Ω, positiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Invoersignaal audio		Maximaal 0,7Vrms
Input Audio Connector		Mini-aansluiting ø 3,5 mm (stereo)
Luidsprekers		1W x 2 (stereoluidsprekers)
Maximale-schermomvang 304,1mm x 228,1mm / 12,0" x 9,0" (b x h)
Voedingsbron		DC12V, 4A
Stroomverbruik		maximaal 23W, Power management modus (VESA DPMS): maximaal 2W*

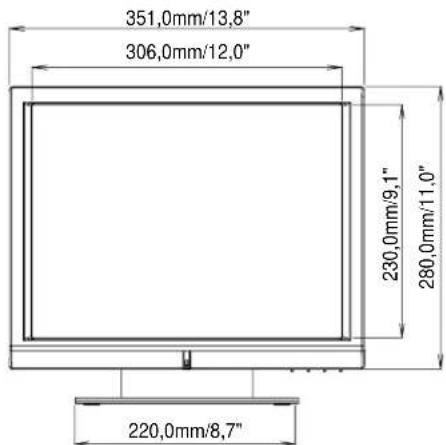

Afmetingen 351,0 x 314,5 x 140,0mm / 13,8 x 12,4 x 5,5" (b x h x d)
Nettogewicht		4,3kg / 9,5lbs
Kantelhoek		Omhoog: 90 graden, Omlaag: 5 graden
Omgeving		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheid 20 tot 80% (geen condensatie)Opslag: -20top604our-4 tot 140°FVochtigheid 10 tot 90% (geen condensatie)
Voldoet aan		CE, TÜV-SUD, FCC-B, UL / cUL,VCCI-B	CE, TÜV-SUD

OPMERKING

* Conditie: Audio apparatuur zijn niet aangesloten.

Model Naam		ProLite T1730SR-1	ProLite T1730SR-2
Touch-Scherm	Technologie	Resistieve filmlaag
	Verwerk i n g aanraakgegevens / Licht doorlatendheid	Anti-glare (schittering) behandeling80%
	Communicatie systeem	USB seriële overdracht of RS-232C seriële overdracht
LCD Scherm	Type panel	a-Si TFT Active Matrix
	Grootte	Diagonaal: 43cm / 17,0"
	Pitch	0,264mm H × 0,264mm V
	Helderheid 240cd/m	2 (Met Touch paneel)
	Contrast verhouding	800 : 1 (Met Touch paneel)
	Zichtbare inkijk hoek	Horizontaal: 160 graden, Verticaal: 160 graden
	Reactie tijd	5ms (zwart, wit, zwart typisch)
Beeldschermkleuren Ong. 16,2 miljoen maximum
Sync-frequentie Horizontaal: 31,0-80,0kHz, Verticaal: 60-75Hz
Puntklok maximaal 135MHz
Maximale resolutie 1280 × 1024
Invoeraansluitingen		D-Sub mini 15-pinsDVI-D 24-pin
Plug & Play VESA DDC2B		TM
Invoersignaal sync		Gescheiden sync: TTL, positief of negatief
Invoersignaal video		Analoog: 0,7Vp-p (standaard), 75Ω, positiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Invoersignaal audio		Maximaal 0,7Vrms
Input Audio Connector		Mini-aansluiting ø 3,5 mm (stereo)
Luidsprekers		1W × 2 (stereoluidsprekers)
Maximale-schermomvang 337,9mm × 270,3mm / 13,3" × 10,6" (b × h)
Voedingsbron		100-240Vwisselstroom, 50-60Hz, 1,5A
Stroomverbruik		maximaal 33W, Power management modus (VESA DPMS): maximaal 2W*
Afmetingen 392,0 × 381,5 × 180,0mm / 15,4 × 15,0 × 7,1" (b × h × d)
Nettogewicht		6,6kg / 14,6lbs
Kantelhoek		Omhoog: 90 graden, Omlaag: 5 graden
Omgeving		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheid 20 tot 80% (geen condensatie)Opslag: -2TtempelouTur-4 tot 140°FVochtigheid 10 tot 90% (geen condensatie)
Voldoet aan		CE, TÜV-SUD, FCC-B, UL / cUL, VCCI-B	CE, TÜV-SUD, VCCI-B

OPMERKING

* Conditie: Audio apparatuur zijn niet aangesloten.

Touch-Scherm	Technologie	Resistieve filmlaag
	Verw e r k i n g aanraakgegevens / Licht doorlatendheid	Anti-glare (schittering) behandeling80%
	Communicatie systeem	USB seriële overdracht of RS-232C seriële overdracht
LCD Scherm	Type panel	a-Si TFT Active Matrix
	Grootte	Diagonaal: 48cm / 19,0"
	Pitch	0,294mm H × 0,294mm V
	Helderheid 240cd/m	2 (Met Touch paneel)
	Contrast verhouding	800 : 1 (Met Touch paneel)
	Zichtbare inkijk hoek	Horizontaal: 160 graden, Verticaal: 160 graden
	Reactie tijd	5ms (zwart, wit, zwart typisch)
Beeldschermkleuren Ong. 16,7 miljoen maximum
Sync-frequentie Horizontaal: 31,0-80,0kHz, Verticaal: 60-75Hz
Puntklok maximaal 135MHz
Maximale resolutie 1280 × 1024
Invoeraansluitingen		D-Sub mini 15-pinsDVI-D 24-pin
Plug & Play VESA DDC2B		TM
Invoersignaal sync		Gescheiden sync: TTL, positief of negatief
Invoersignaal video		Analoog: 0,7Vp-p (standaard), 75Ω, positiefDigitaal: DVI (Digital Visual Interface standaard Rev. 1,0) compatible
Invoersignaal audio		Maximaal 0,7Vrms
Input Audio Connector		Mini-aansluiting ø 3,5 mm (stereo)
Luidsprekers		1W × 2 (stereoluidsprekers)
Maximale-schermomvang 376,3mm × 301,1mm / 14,8" × 11,9" (b × h)
Voedingsbron		100-240Vwisselstroom, 50-60Hz, 1,5A
Stroomverbruik		maximaal 42W, Power management modus (VESA DPMS): maximaal 2W*
Afmetingen 438,0 × 417,5 × 180,0mm / 17,2 × 16,4 × 7,1" (b × h × d)
Nettogewicht		7,6kg / 16,8lbs
Kantelhoek		Omhoog: 90 graden, Omlaag: 5 graden
Omgeving		Gebruik: Temperatuur 5 tot 35°C / 41 tot 95°FVochtigheid 20 tot 80% (geen condensatie)Opslag: -20top604Our-4 tot 140°FVochtigheid 10 tot 90% (geen condensatie)
Voldoet aan		CE, TÜV-SUD, FCC-B, UL / cUL, VCCI-B

OPMERKING

* Conditie: Audio apparatuur zijn niet aangesloten.

AFMETINGEN

■ ProLite T1530SR

*1 Het scherm is vertikaal uitgerekt omdat de grootte-ratio van het scherm in verhouding niet 4:3 is.
*2 ProLite T1530SR ingang is niet compatible.
*3 DVI ingang is niet compatible.
