Producttype	Medische LCD-monitor
Schermdiagonaal	27 inch (68,6 cm)
Resolutie	2560 x 1440 @ 60 Hz
Paneeltype	PLS LCD
Achtergrondverlichting	LED
Helderheid	300 cd/m²
Contrastverhouding (standaard)	1000:1
SmartContrast	20.000.000:1
Responstijd (standaard)	12 ms
SmartResponse	6 ms
Kijkhoek	178° horizontaal / 178° verticaal
Kleuren	16,7 miljoen
Aansluitingen	DVI-Dual Link, DisplayPort In, DisplayPort Out, HDMI x2, audio-ingang, hoofdtelefoonuitgang, USB webcam
Ingebouwde luidsprekers	2 x 2 W
Webcam	2,0 megapixel met microfoon en LED-indicator

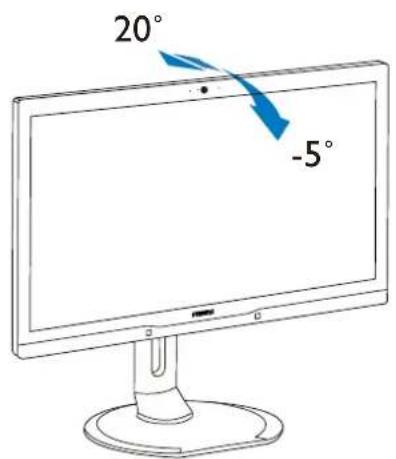

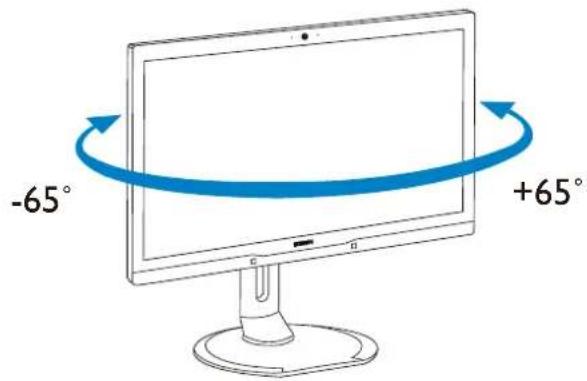

Verstelbaarheid	Kantelen -5°/+20°, draaien -65°/+65°, hoogte 150 mm, pivot 90°

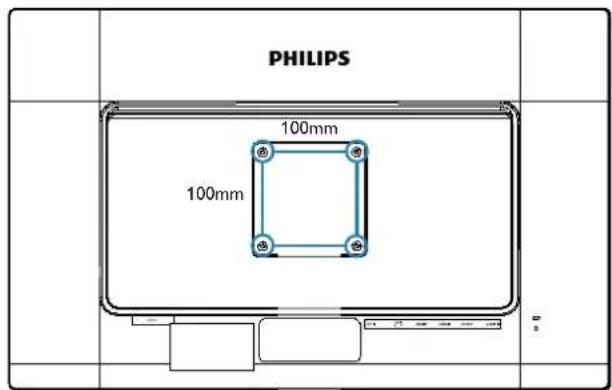

VESA-montage	100 x 100 mm
Afmetingen met voet (BxHxD)	639 x 577 x 191 mm
Afmetingen zonder voet	639 x 405 x 64 mm
Gewicht met voet	8,13 kg
Gewicht zonder voet	5,28 kg
Energieverbruik (aan-modus)	39,8 W (standaard), 50 W (max. met audio)
Energieverbruik (stand-by)	0,3 W
Stroomvoorziening	Externe AC/DC-adapter (Philips PMP60-13-1-HJ-S)
Medische normen	IEC/EN60601-1, IEC/EN60601-1-2, geschikt voor klinische omgeving
Antimicrobiële behuizing	JIS Z2801, remt groei van micro-organismen
Bijzondere functies	PowerSensor, SmartImage CLINIC, MultiView (PiP/PbP), DICOM deel 14
Onderhoud	Reinigen met droge, zachte doek; geen alcohol gebruiken

Veelgestelde vragen - C272P4 PHILIPS

Waarom krijg ik geen beeld (voedings-LED brandt niet)?

Controleer of het netsnoer is aangesloten op de monitor en het stopcontact. Zet de hoofdschakelaar aan de voorzijde uit en weer aan.

Het scherm geeft 'Cannot display this video mode' weer.

Stel de computer in op de aanbevolen resolutie: 2560 x 1440 bij 60 Hz. Ga naar Configuratiescherm > Beeldscherm > Instellingen en pas de resolutie aan.

Hoe reinig ik het scherm correct?

Gebruik een schone, zachte, droge doek. Gebruik geen alcohol, aceton of andere oplosmiddelen, omdat deze de coating kunnen beschadigen.

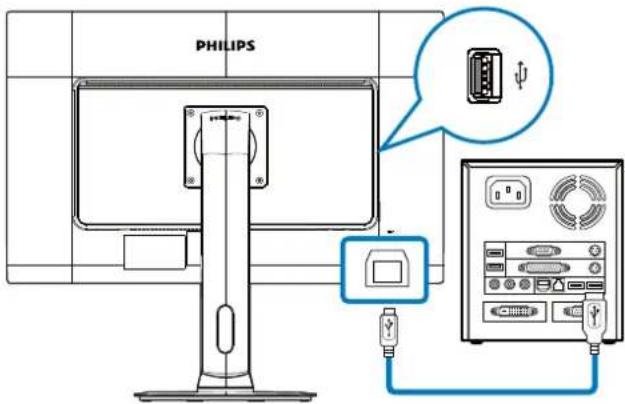

Kan ik de webcam gebruiken zonder USB-aansluiting?

Nee, de webcam werkt alleen als de monitor via USB met de pc is verbonden. Sluit de USB-kabel aan op de webcam-poort aan de zijkant.

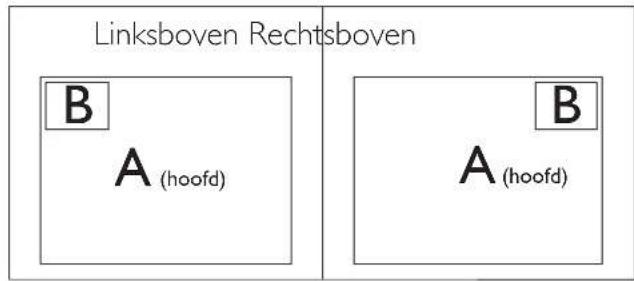

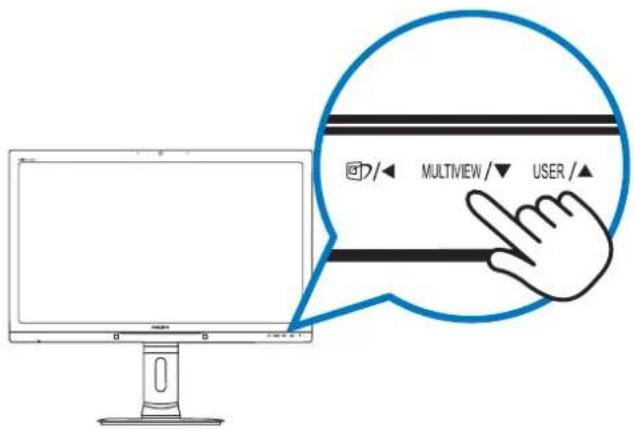

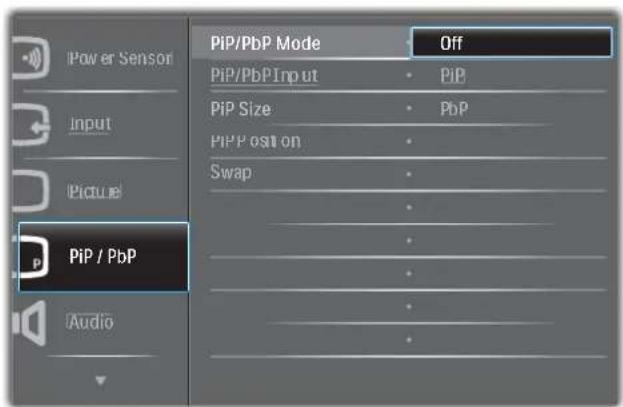

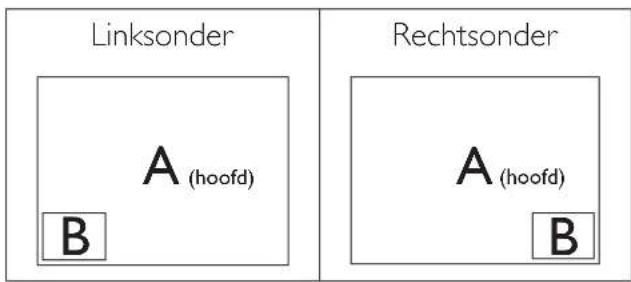

Wat is MultiView en hoe schakel ik het in?

MultiView maakt gelijktijdige weergave van twee bronnen mogelijk. Druk op de sneltoets MULTIVIEW op de rand of gebruik het OSD-menu onder PiP/PbP om PiP of PbP te selecteren.

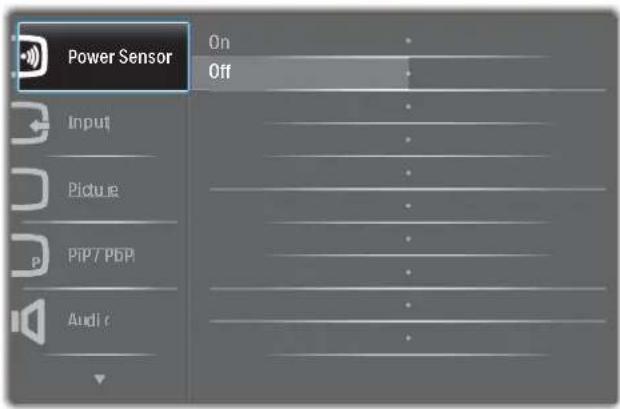

Waarom werken PowerSensor en automatische helderheid niet correct?

PowerSensor detecteert aanwezigheid via infrarood. Zorg dat u recht voor het scherm zit (30-100 cm). Verhoog de signaalsterkte in het OSD-menu onder PowerSensor als u donkere kleding draagt of verder weg zit.

Is de monitor geschikt voor medische diagnostiek?

Ja, voor klinische beoordeling, maar niet voor levensondersteuning of direct contact met patiënten. De monitor voldoet aan DICOM deel 14 in de modus Clinical D-Image.

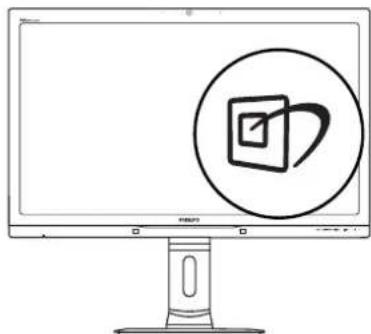

Wat is het verschil tussen de modi SmartImage?

SmartImage biedt zeven modi: Clinical D-Image (DICOM-grijswaarden), Text (verbeterd lezen), sRGB (kleurnauwkeurigheid), Video (verbeterd contrast), Standard, SmartUniformity en Uit.

Wat te doen bij ingebrande beelden of nabeelden?

Schakel de monitor uit en wacht enige tijd. Dit verschijnsel is normaal bij LCD's en verdwijnt meestal. Activeer altijd een schermbeveiliging of periodieke verversing om inbranden te voorkomen.

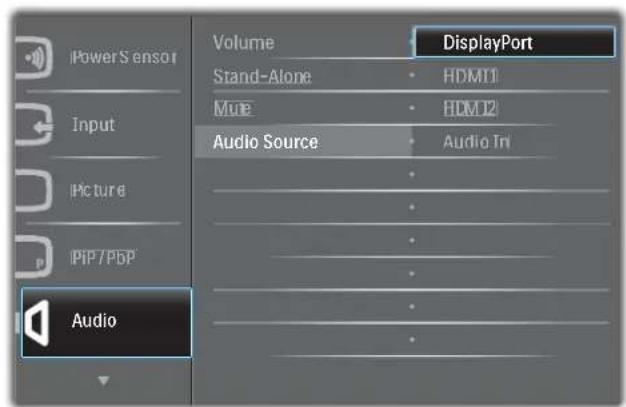

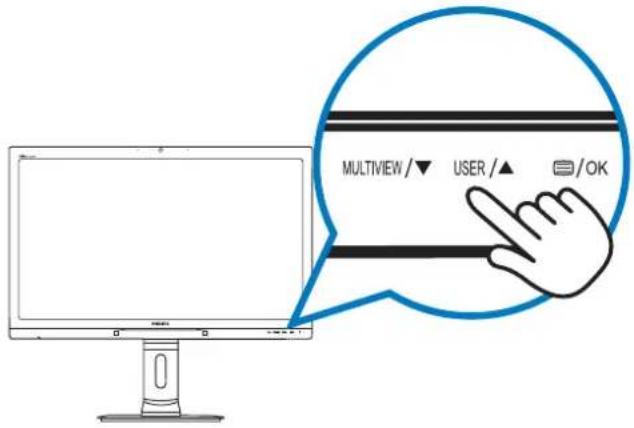

Hoe stel ik de geluidsbron onafhankelijk van de video in?

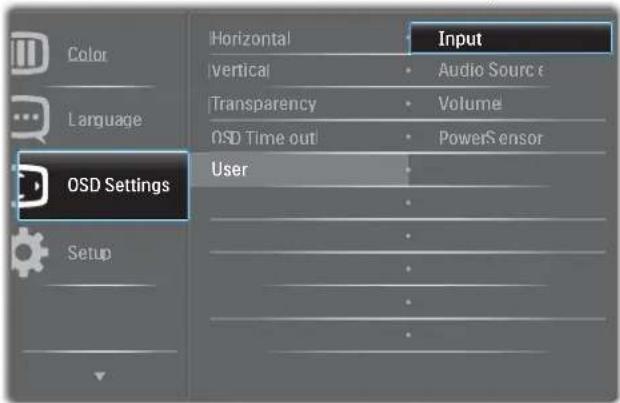

Druk op de knop om het OSD-menu te openen, ga naar Audio > Audio Source en kies de gewenste bron (DisplayPort, HDMI1, HDMI2 of Audio In). De gekozen bron wordt onthouden.

GEBRUIKSAANWIJZING C272P4 PHILIPS

NL Gebruikershandleiding 1

Klantenzorg en garantie 48

Problemen oplossen & veelgestelde vragen 54

Inhoudsopgave

1. Belangrijk 1

1.1 Veiligheidsinformatie over voedingsadapter......1
1.2 EMC-informatie ....2
1.3 Voorzorgsmaatregelen en onderhoud....6
1.4 Beschrijving van notaties 7
1.5 Verwijderen van product- en verpakkingsmateriaal....8
1.6 AntiMicrobial behuizing 9

2. De monitor instellen ....10

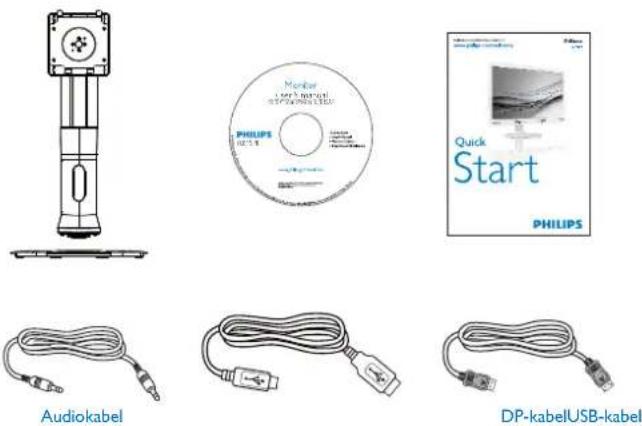

2.1 Installatie 10

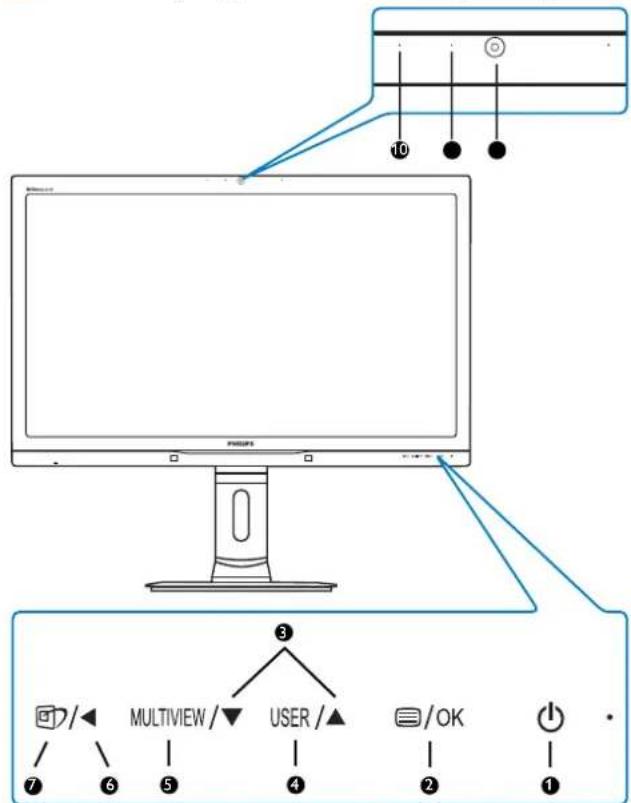

2.2 De monitor bedienen .....12
2.3 MultiView 16

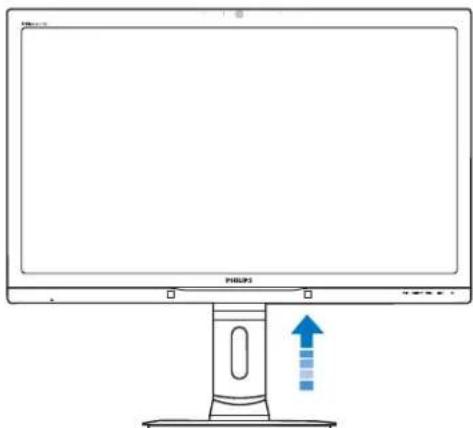

2.4 Verwijder de monitorvoet voor VESA-montage....18

3. Beeldoptimalisatie 19

3.1 SmartImage ^CLINIC .....19

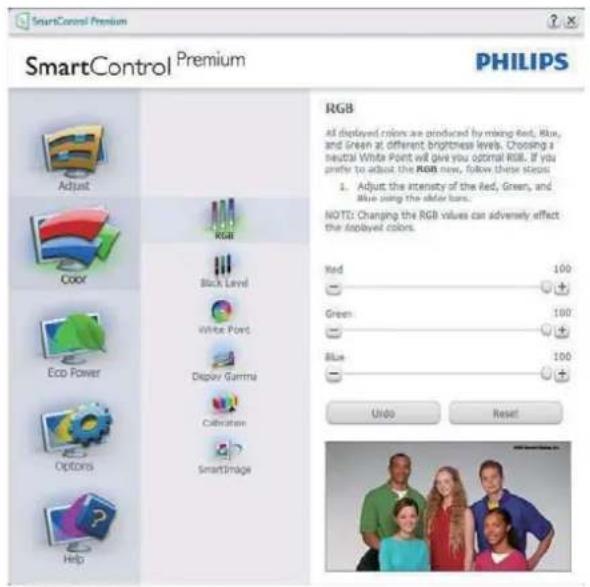

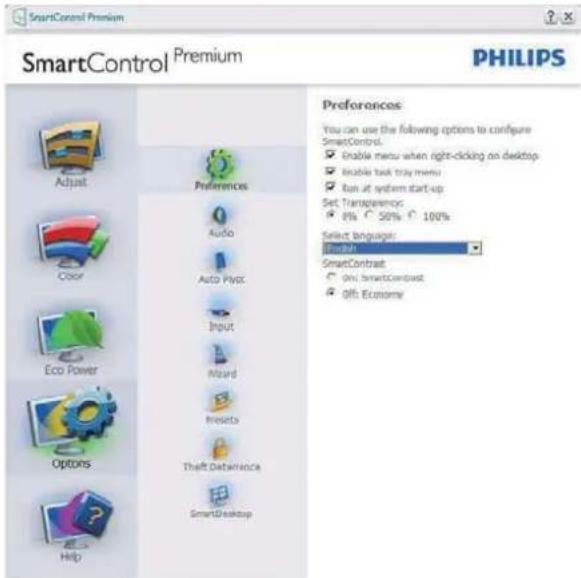

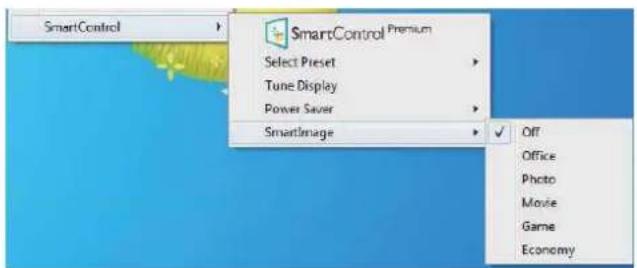

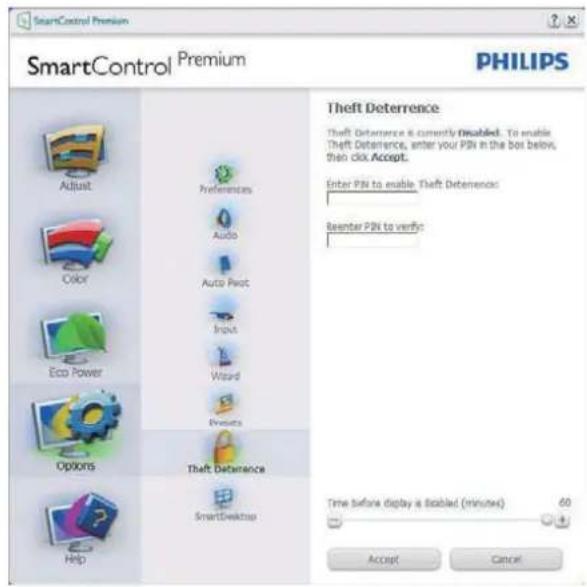

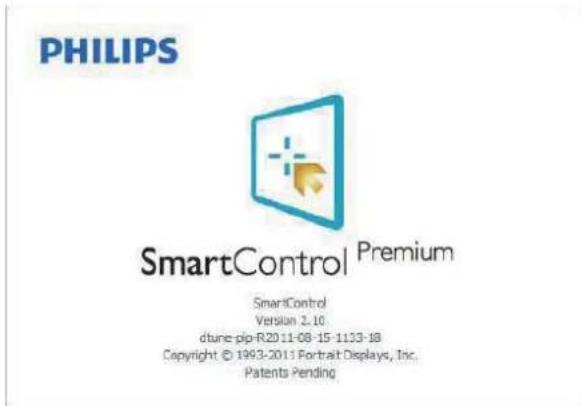

3.2 Philips SmartControl Premium .....20

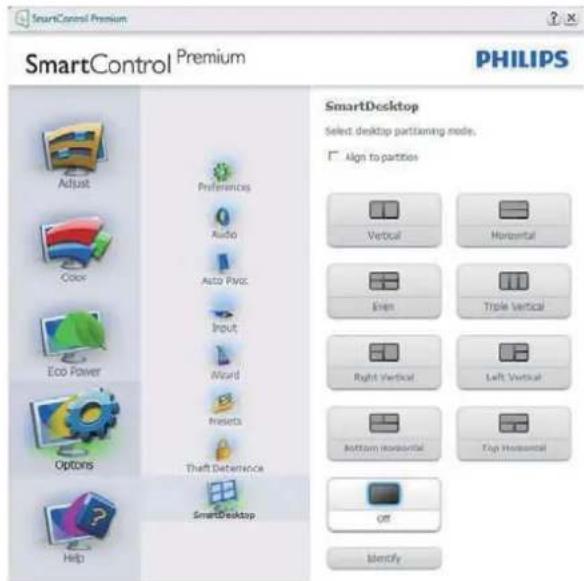

3.3 SmartDesktop-gids 28

4. PowerSensor™ 33

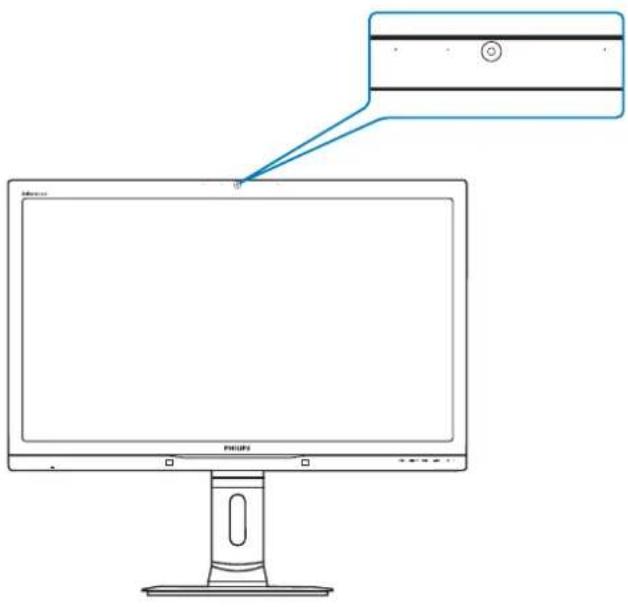

5. Ingebouwde webcam met microfoon....34

5.1 Systeemvereisten pc 34
5.2 Het apparaat gebruiken....34

6. Technische specificaties......35

6.1 Resolutie & vooringestelde standen....38
6.2 Crystalclear 39

7. Voedingsbeheer......40

8. Reglementaire informatie......41

9. Klantenzorg en garantie ....48

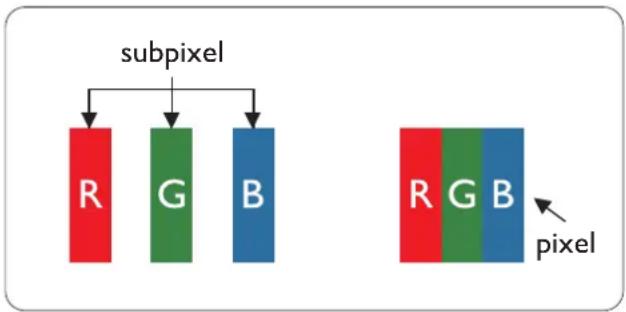

9.1 Het beleid van Philips m.b.t. pixeldefecten in platte beeldschermen....48
9.2 Klantenzorg en garantie....50

10. Problemen oplossen & veelgestelde vragen....54

10.1 Problemen oplossen ....54
10.2 Veelgestelde vragen SmartControl Premium ....55
10.3 Algemene veelgestelde vragen .....57
10.4 Veelgestelde vragen voor doorlusschakeling....59
10.5 Veelgestelde vragen over Multiview....59
10.6 Klinische veelgestelde vragen......60

1. Belangrijk

1. Belangrijk

De monitor is bedoeld voor gebruik bij medische apparatuur voor de weergave van tekst, numerieke en grafische gegevens. De Philips-monitor wordt gevoerd door een goedgekeurde externe AC/DC-adapter. (IEC/EN60601-1).

1.1 Veiligheidsinformatie over voedingsadapter

Voedingsadapter

Deze adapter (fabrikant: Philips, model: PMP60-13-1-HJ-S) maakt deel uit van het medische apparaat.

Aansluiting van externe apparatuur

Externe apparatuur bedoeld voor verbinding met signaalin- en uitgangen of andere aansluitingen moeten voldoen aan de betreffende UL/IEC-norm (zoals UL 60950 voor IT-uitrusting, UL 60601-1 en ANSI/AAMI ES60601-1 / IEC 60601 serie voor systemen – moet voldoen aan de norm IEC 60601-1-1, Veiligheidseisen voor medische elektrische systemen. Apparatuur die niet voldoet aan MOPP van ANSI/AAMI ES60601-1 moet buiten de omgeving van de patiënt worden gehouden, zoals gedefinieerd in de norm.

Het apparaat ontkoppelen

De stroomstekker of de koppeling wordt gebruikt als het apparaat voor het loskoppelen. Het ontkoppelingsapparaat kan altijd worden gebruikt. Maak het netsnoer altijd volledig los van het apparaat als u er aan werkt of het schoonmaakt. Maak geen verbinding als de stroom is ingeschakeld, omdat een plotselinge vermogenspiek gevoelige elektronische onderdelen kan beschadigen.

Classificatie

• Mate van bescherming tegen binnendringen van water: IPX0
• Apparatuur is niet geschikt voor gebruik in de nabijheid van een ontvlambaar anestetisch mengsel met lucht, zuurstof of stikstofoxide. (Niet categorie AP of APG)

• Wijze van gebruik: Continu
- Type beveiliging tegen elektrische schokken: Klasse I ME-apparatuur
• Geen toegepast onderdeel.

Uitschakelingsprocedure

We raden aan om het systeem uit te schakelen voordat u enig onderdeel reinigt.

Ga te werk zoals hieronder is beschreven.

• Sluit alle toepassingen
  • Sluit de besturingssoftware
  • Schakel het apparaat uit
  • Maak het voedingssnoer los
  • Verwijder alle apparatuur

Beschrijving veiligheidssymbool

Hieronder volgt een beschrijving van de volgende veiligheidssymbolen ter referentie.

	Medisch componentMet betrekking tot elektrische schokken, brand en mechanische gevaren alleen in overeenstemming met ANSI/AAMI ES60601-1, en CAN/CSA C22.2 NO. 60601-1
	Let op, consulteer BEGELEIDENDE DOCUMENTEN.
	Stroomtype: wisselstroom
	Gelijkstroom
	Goedkeuring Europese gemeenschap, De monitor voldoet aan 93/42/EEG en 2007/47/EG en aan de volgende van toepassing zijnde normen: EN60601-1, EN 60601-1-2, EN 61000-3-2 en EN 61000-3-3.
	TUV Type Testgoedkeuring,De monitor voldoet aan de Europese normen EN60601-1 en IEC60601-1.
	Inschakelen
	Uitschakelen
	Medische apparatuur Met betrekking tot elektrische schokken, brand en mechanische gevaren alleen in overeenstemming met ANSI/AAMI ES 60601-1:2005, en CAN/CSA C22.2 NO.60601-1:2008

1. Belangrijk

Opmerking

• Voorzichtig: Gebruik geschikte montage-apparatuur om gevaar voor letsel te vermijden.

• Gebruik een netsnoer dat geschikt is voor de spanning van het stopcontact en dat is goedgekeurd door en voldoet aan de veiligheidssstandaarden van uw land.

• Zorg er voor dat de gebruiker niet tegelijkertijd SIP/SOPs en de patiënt aanraakt.

• Raak de patiënt en dit medische apparaat niet tegelijkertijd aan.

1.2 EMC-informatie

Gids en verklaring fabrikant – elektromagnetische emissie – voor alle APPARATUUR en SYSTEMEN

De monitor is bedoeld voor gebruik in de hieronder opgegeven elektromagnetische omgeving. De klant of gebruiker van de monitor moet er voor zorgen dat deze in een dergelijke omgeving gebruikt wordt.

Emissietest Compatibiliteit Elektromagnetische omgeving -Gids
RF-emissiesCISPR 11	Groep 1	De monitor gebruikt uitsluitend RF-energie voor de interne werking. Daarom is de RF-emissie heel laag en is het onwaarschijnlijk dat deze enige interferentie veroorzaakt in nabije elektronische apparatuur.
RF-emissiesCISPR 11	Klasse B	De monitor is geschikt voor gebruik in alle gelegenheden waaronder woningen en degene die direct zijn aangesloten op het openbare laagspanningsnetwerk.
Harmonische emissiesIEC 61000-3-2	Klasse D
Spanningsfluctuaties/flikkeringenIEC 61000-3-3	Voldoet aan de eisen

1. Belangrijk

Gids en verklaring fabrikant – elektromagnetische immuniteit – voor alle APPARATUUR en SYSTEMEN:

De monitor is bedoeld voor gebruik in de hieronder opgegeven elektromagnetische omgeving. De klant of gebruiker van de monitor moet er voor zorgen dat deze in een dergelijke omgeving gebruikt wordt.

Immuniteitstest IEC 60601 testniveau Compliantieniveau Elektromagnetische omgeving -Gids
Elektrostatische ontlading (ESD)IEC 61000-4-2	6 kV contact8 kV lucht	6 kV contact8 kV lucht	Vloeren dienen van hout, beton of keramische tegels te zijn. Indien de vloer is bedekt met synthetisch materiaal, dan moet de relatieve vochtigheid tenminste 30% zijn.
Electrische transients/burstsIEC 61000-4-4	2 kV voorvoedingsleiding1 kV voor invoer-/uitvoerlijnen	2 kV voorvoedingsleiding1 kV voor invoer-/uitvoerlijnen	Kwaliteit van de hoofdvoeding met die van een typische commerciële of hospitaalomgeving zijn.
OverspanningIEC 61000-4-5	1 kV lijn(en) naar lijn(en)2 kV lijn(en) naar aarde	1 kV lijn(en) naar lijn(en)2 kV lijn(en) naar aarde	Kwaliteit van de hoofdvoeding met die van een typische commerciële of hospitaalomgeving zijn.
onderbrekingen en spanningsvariaties op voedingslijnenIEC 61000-4-11	<5 % UT(>95 % dip in UT) gedurende 0,5 cyclus40 % UT(60 % dip in UT) gedurende 5 cycli70 % UT(30 % dip in UT) gedurende 25 cycli<5 % UT(>95 % dip in UT) gedurende 5 cycli	<5 % UT(>95 % dip in UT) gedurende 0,5 cyclus40 % UT(60 % dip in UT) gedurende 5 cycli70 % UT(30 % dip in UT) gedurende 25 cycli<5 % UT(>95 % dip in UT) gedurende 5 cycli	Kwaliteit van de hoofdvoeding met die van een typische commerciële of hospitaalomgeving zijn. Als de gebruiker van de monitor ook gebruik tijdens stroomonderbreking wenst, moet de monitor via een UPS of accu worden gevoed.
Voedingsfrequentie (50/60 Hz)magnetisch veldIEC 61000-4-8	3 A/m 3 A/m Stroomfrequentie en magnetische		velden moeten zich op een niveau bevinden dat kenmerkend is voor een typische locatie in een typische commerciële of hospitaalomgeving.

Opmerking

UT is de wisselstroomspanning voor het toepassen van het testniveau.

1. Belangrijk

Gids en verklaring fabrikant – elektromagnetische immuniteit – voor alle APPARATUUR en SYSTEMEN die niet LEVENSONDERSTEUNEND zijn:

De monitor is bedoeld voor gebruik in de hieronder opgegeven elektromagnetische omgeving. De klant of gebruiker van de monitor moet er voor zorgen dat deze in een dergelijke omgeving gebruikt wordt.

Immuniteitstest	IEC 60601 testniveau	Compliantieniveau Elektromagnetische omgeving -Gids
HF geleidingIEC 61000-4-6UitgestraaldeRFIEC 61000-4-3	3 Vrms150 kHz tot 80 MHz3 V/m80 MHz tot 2,5 GHz	3 Vrms3 V/m	Draagbare en mobiele RE-communicatieapparatuur moet niet dichter bij enig deel van deze monitor worden gebruikt, inclusief kabels, dan de aanbevolen afstand berekend met de vergelijking die van toepassing is op de frequentie van de zender.Aanbevolen separatieafstand: d = 1,2 d = 1,2 80 MHz tot 800 MHz d = 1,2 800 MHz tot 2,5 GHzWaarbij P het maximale uitgangsvermogen van de zender in watt (W) is volgens de fabrikant van de zender en d de aanbevolen afstand in meters (m).Veldsterkten van vaste RF-zenders zoals bepaald door een elektromagnetisch locatieonderzoek:a. Moet lager zijn dan het compliantieniveau in elk frequentiebereik.b. Er kan storing optreden in de buurt van apparatuur die met het volgende symbool gemarkeerd is:

Opmerking

• Bij 80 MHz en 800 MHz is het hogere frequentiebereik van toepassing.
• Deze richtlijnen zijn mogelijk niet op alle situaties van toepassing. Elektromagnetische verspreiding wordt beïnvloed door absorptie en reflectie van bouwwerken, voorwerpen en mensen.
• Veldsterkte van vaste transmitters, zoals basisstations voor radio (cellulaire/draadloze) telefoons en landmobiele radio's, amateurradio's, AM en FM uitzendingen en TV-uitzendingen kunnen theoretisch niet nauwkeurig worden voorspeld. Om de elektromagnetische omgeving als gevolg van vaste RF-zenders te beoordelen, dient een elektromagnetisch locatieonderzoek te worden overwogen. Als de gemeten veldsterkte op de plaats waar de monitor wordt gebruikt het van toepassing zijnde RF-compliantieniveau overstijgt, moet de monitor worden beschouwd als normaal te werken. Bij het waamemen van abnormale prestaties kunnen extra maatregelen nodig zijn, zoals het opnieuw richten of verplaatsen van de monitor.
  • Over het frequentiebereik van 150 kHz tot 80 MHz moet de veldsterkte lager zijn dan 3 V/m.

1. Belangrijk

Aanbevolen separatie-afstanden tussen draagbare en mobiele RF-communicatie-apparatuur en de APPARATUUR of het SYSTEEM - voor APPARATUUR en SYSTEMEN die niet LEVENSONDERSTEUNEND zijn:

De monitor is bedoeld voor gebruik in een elektromagnetische omgeving waarin uitgestraalde RF-storingen beheerd worden. De klant of gebruiker van de monitor kan elektromagnetische interferentie helpen voorkomen door een minimum afstand aan te houden tussen draagbare en mobiele RF-communicatie-apparatuur (zenders) en de monitor zoals hieronder wordt aanbevolen, overeenkomstig het maximale uitgangsvermogen van de communicatie-apparatuur.

Nominaal maximaal uitgangsvermogen van zender (W)	Separation Afstand conform frequentie van zender (meter)
	150 kHz tot 80 MHz d = 1,2	80 MHz tot 800 MHz d = 1,2	800 MHz tot 2,5 GHz d = 2,3
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1 1,2 1,2 2,3
10 3,8 3,8 7,3
100 12 12 23

Opmerking

• Voor zenders met een hierboven niet genoemd maximaal uitgangsvermogen kan de aanbevolen afstand d in meters (m) worden geschat aan de hand van de vergelijking die van toepassing is op de frequentie van de zender, waarbij P het maximale afgegeven vermogen is van de zender in watt (W) volgens de fabrikant van de zender.
• Op 80 MHz en 800 MHz is de afstand voor de hogere frequentiereeks van toepassing.
• Deze richtlijnen zijn mogelijk niet op alle situaties van toepassing. Elektromagnetische verspreiding wordt beïnvloed door absorptie en reflectie van bouwwerken, voorwerpen en mensen.

1.3 Voorzorgsmaatregelen en onderhoud

Waarschuwingen

• We raden aan om het systeem uit te schakelen voordat u enig onderdeel reinigt.
- Modificatie van deze apparatuur is niet toegestaan.
- Het gebruik van bedieningselementen, aanpassingen of procedures die niet in deze documentatie zijn vermeld, kunnen leiden tot blootstelling aan schokken, elektrische gevaren en/of mechanische gevaren.
- Lees en volg deze instructies bij het aansluiten en gebruiken van uw computermonitor.

Gebruik

• Plaats de monitor niet in rechtstreeks zonlicht, krachtige directe lampen en uit de buurt van andere warmtebronnen. Langdurige blootstelling aan een dergelijke omgeving kan verkleuring en schade aan de monitor opleveren.
• Verwijder eventuele voorwerpen die in ventilatieopeningen zouden kunnen vallen of een goede koeling van de elektronica van de monitor in de weg staan.
• Zorg ervoor dat de ventilatieopeningen op de kast niet worden afgesloten.
• Let er bij de plaatsing van de monitor op dat de stekker en het stopcontact gemakkelijk toegankelijk zijn.
• Als u de monitor uitschakelt door het netspanningssnoer of de gelijkspanningskabel los te nemen, dient u voor een normale werking 6 seconden te wachten alvorens het netspanningssnoer of de gelijkspanningskabel weer aan te sluiten.
• Gebruik altijd de door Philips meegeleverde, goedgekeurde voedingskabel. Als uw voedingskabel ontbreekt, neem dan contact op met uw lokale servicecentrum. (Zie Customer Care Consumer Information Center)
• Stel de monitor niet bloot aan heftige vibraties of krachtige impact tijdens het gebruik.

- Laat de monitor tijdens gebruik of vervoer nergens tegen botsen en laat de monitor niet vallen.

Onderhoud

• Om uw monitor te beschermen tegen mogelijke schade, mag u geen overmatige kracht op het monitorscherm uitoefenen. Pak de monitor bij de rand vast als u hem wilt verplaatsen; til de monitor niet op met uw hand of vingers op het monitorschem.
• Haal de stekker uit het stopcontact als u van plan bent de monitor gedurende langere tijd niet te gebruiken.
• Haal de stekker uit het stopcontact als u de monitor wilt reinigen met een licht vochtige doek. Het scherm mag worden afgenomen met een droge doek als de monitor is uitgeschakeld. Gebruik voor de reiniging van uw monitor geen organische oplosmiddelen, zoals alcohol of vloeistoffen op basis van ammoniak.
• Stel de monitor ter voorkoming van elektrische schok of permanente schade aan het apparaat niet bloot aan stof, regen, water of een uitzonderlijk vochtige omgeving.
• Maak de monitor, als deze toch nat is geworden, zo snel mogelijk met een droge doek droog.
• Als er water of een andere stof van buitenaf in de monitor terechtkomt, schakel het apparaat dan direct uit en haal de stekker uit het stopcontact. Verwijder vervolgens het water of de andere stof en stuur de monitor naar een servicecentrum.
• Bewaar of gebruik de monitor niet op locaties die zijn blootgesteld aan hitte, direct zonlicht of extreme koude.
• Om de beste prestaties uit uw monitor te halen en lange tijd plezier te hebben van uw aankoop, dient u de monitor te gebruiken op een plaats die voldoet aan de volgende voorwaarden op het gebied van temperatuur en vochtigheid.
  • Temperatuur: 10°C tot 40°C
  • Vochtigheid: 30% tot 75%
  • Atmosferische druk: 700 tot 1060 hPa

1. Belangrijk

Belangrijke informatie betreffende inbranden/spookbeelden

• Activeer altijd een programma met een bewegende schermbeveiliging wanneer u de monitor onbewaakt achterlaat.
Activeer altijd een toepassing voor de periodieke schermvernieuwing als uw monitor ongewijzigde statische inhoud zal weergeven. Een ononderbroken weergave van stilstaande of statische beelden gedurende een langere periode kan een "ingebrand beeld", "nabeeld" of "schaduwbeeld" veroorzaken.
- "Inbranden", "nabeelden" of "spookbeelden" is een bekend verschijnsel in de technologie van LCD-schermen. In de meeste gevallen verdwijnt dit "ingebrand beeld", "nabeeld" of "schaduwbeeld" geleidelijk enige tijd nadat de voeding werd uitgeschakeld.

Waarschuwing

Het niet inschakelen van schermbeveiliging of een toepassing die het scherm periodiek ververst, kan ernstige tekenen van "inbranden", "nabeelden" de "spookbeelden" veroorzaken, die niet verdwijnen en die niet hersteld kunnen worden. Dergelijke schade wordt niet door de garantie gedekt.

Service

• Het deksel van de behuizing dient alleen te worden geopend door gekwalificeerd servicepersoneel.
• Als u een document voor reparatie of integratie nodig hebt, kunt u contact opnemen met uw lokale servicecentrum. (Zie het hoofdstuk “Consumer Information Center”)
• Raadpleeg de "Technische specificaties" voor informatie over het transporteren.
• Laat uw monitor niet in een auto/kofferbak onder direct zonlicht achter.

Opmerking

Raadpleeg een servicetechnicus als de monitor niet normaal werkt of als u er niet zeker van bent welke procedure u moet volgen als u de in deze handleiding gegeven bedieningsinstructies hebt opgevolgd.

1.4 Beschrijving van notaties

In de volgende paragrafen worden de notatiemethodieken beschreven die in dit document worden gebruikt.

Opmerkingen, voorzorgsmaatregelen en waarschuwingen

In deze handleiding kunt u tekstblokken aantreffen die zijn voorzien van een pictogram en waarin de tekst vet of cursief is weergegeven. Deze alinea's bevatten opmerkingen, voorzorgsmaatregelen of waarschuwingen. Zij worden als volgt gebruikt:

Opmerking

Dit pictogram vestigt de aandacht op belangrijke gegevens en adviezen die u kunnen helpen uw computersysteem effectiever te gebruiken.

Voorzichtig

Dit pictogram wijst u op informatie waarin u wordt verteld hoe u mogelijke hardwarebeschadiging of dataverlies kunt vermijden.

Gebruik geschikte montage-apparatuur om gevaar voor letsel te vermijden.

Waarschuwing

Dit pictogram wijst op risico's op lichamelijk letsel en op informatie over het voorkomen van dergelijke problemen.

Sommige waarschuwingen zijn in een andere lay-out weergegeven en niet van een pictogram voorzien. In zulke gevallen betreft het waarschuwingen die worden vermeld omdat dit door een regulerende instantie is voorgeschreven.

Pas deze apparatuur niet aan zonder toestemming van de fabrikant.

De monitor mag niet worden gebruikt voor kritische diagnostische doeleinden of voor levensondersteunende systemen.

WAARSCHUWING

OM GEVAAR VOOR ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MAG DEZE APPARATUUR UITSLUITEND WORDEN AANGESLOTEN OP EEN NETVOEDING MET BESCHERMENDE AARDE.

1. Belangrijk

1.5 Verwijderen van product- en verpakkingsmateriaal

Voorschriften voor het verwijderen van afval van elektrische en elektronische apparatuur - AEEA

Prins Bernhardplein 200, 6e verdieping 1097 JB Amsterdam, Nederland

Verwijderen van afval van apparatuur door gebruikers in particuliere huishoudens in de Europese Unie.

1. Belangrijk

1.6 AntiMicrobial behuizing

Ziektekiemen zijn wereldwijd een toenemend probleem in ziekenhuizen en klinische omgevingen omdat ze levensbedreigende infecties kunnen veroorzaken. De klinische beoordelingsschermen van Philips gaan deze uitdaging te lijf met een aan JIS z2801 voldoend antimicrobiële toevoeging aan het materiaal van de behuizing waardoor dit een integraal deel uitmaakt van de behuizing van het scherm. Uw welzijn, evenals dat van uw patiënten, is nu verzekerd door dit beschermende schild dat de groei remt van de meest voorkomende micro-organismen zoals bijvoorbeeld "Staphylococcus aureus (Gastroenteritis)", "Escherichia coli (EColi)" en "Klebsiella (Pneumonia)".

Opmerking

Gebruik geen alcohol om de monitor schoon te maken omdat dit het plastic en het LCD-scherm met de bijbehorende coatings kan beschadigen of vervormen.

2. De monitor instellen

2. De monitor instellen

2.1 Installatie

1 Inhoud verpakking

Wisselstroom/gelijkstroomadapter

Dual-link DVI-kabel

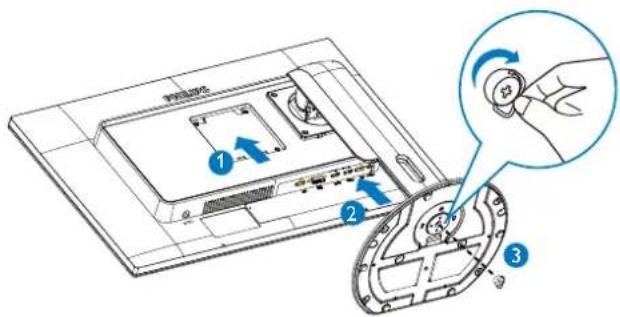

2 Het voetstuk installeren

1. Leg de monitor met het scherm omlaag op een effen oppervlak. Let op dat u het scherm niet krast of beschadigt.

1. Houd de voet met twee handen vast.

(1) Bevestig de voet voorzichtig aan het VESA-montagegebied tot de grendel de voet vastzet.
(2) Bevestig de voet voorzichtig aan de standaard.
(3) Draai de schroef op de onderkant van de voet met uw vingers aan zodat de kolom stevig op de voet staat.

1 Wisselstroom/gelijkstroomadapter
2 DisplayPort ingang
3 DVI-ingang
4 HDMI1, HDMI2 ingang
5 DisplayPort uitgang
6 Audio-ingang
7 Kensington antidiefstalslot
8 Aansluiting oortelefoon
9 Webcam USB-poort
10 DisplayPort ingang

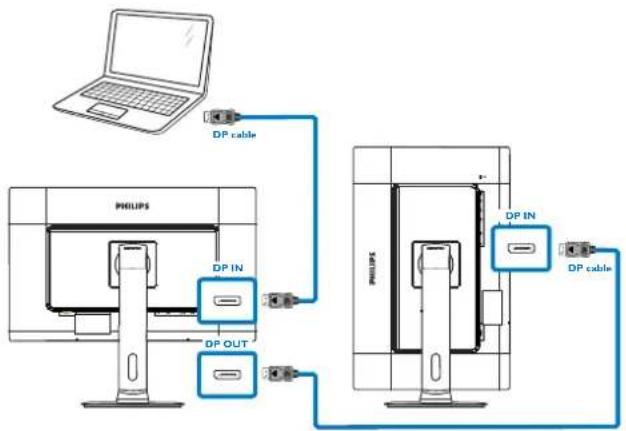

4 Doorlusschakeling

Doorlusschakeling maakt het aansluiten van meerdere monitoren mogelijk

Dit Philips-schem is voorzien van een DisplayPort (v1.2) interface waarmee doorlusschakeling naar meerdere schermen mogelijk is. Nu kunt u serieschakelen en meerdere monitoren gebruiken via een enkele kabel van het ene scherm naar het volgende.

Opmerking

- Afhankelijk van de mogelijkheden van de grafische kaarten kan het mogelijk zijn om meerder schermen met verschillende configuraties in serie te schakelen. De schemconfiguraties zijn afhankelijk van de mogelijkheden van uw grafische kaart. Informeer bij de leverancier van uw grafische kaart en installeer altijd updates voor het stuurprogramma van de grafische kaart. We adviseren AMD HD6850 of hogere grafische kaarten, of diens equivalent van andere merken voor serieschakelen.

• Voor een betere gegevensoverdracht over in serie geschakelde verbindingen is een DisplayPort 1.2-kabel nodig.

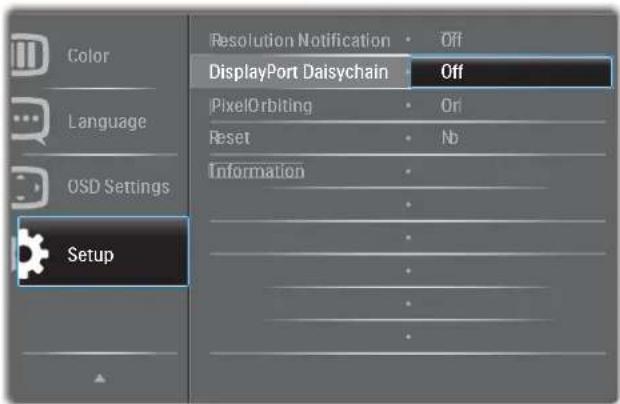

• Om serieschakelen mogelijk te maken, moet u "DisplayPort Daisychain" (Serieschakelen DisplayPort) in het OSD-menu "On" (Aan) zetten. (Standaard is de monitor in de stand "Off" (Uit) geschakeld.)

2. De monitor instellen

Als de grafische kaart of video-uitvoer niet is gecertificeerd voor DisplayPort V1.2, kunt u een leeg of zwart schem krijgen. Ga in dat geval terug naar het OSD-men u en schakel "DisplayPort Daisychain" (Serieschakelen DisplayPort) weer "Off" (Uit).

Waarschuwing

Om onbekende schede te vermijden, moet u uw DisplayPort-ingangsbron aansluiten op de poort [DP IN].

2.2 De monitor bedienen

1 Beschrijving van de bedieningsknoppen

1	∅	Schakel de monitor in en uit.
2	∅/OK	Toegang tot het OSD-menu. Bevestig de OSD-aanpassing.
3	▲▼	Het OSD-menu aanpassen.
4	USER	Toets Gebruikersvoorkeur. Pas uw eigen voorkeursfunctie aan in OSD zodat deze de “gebruikerstoets” wordt.
5	MULTIVIEW	PiP/PbP/Off (Uit)/Swap (Wisselen)
6	◀	Terugkeren naar het vorige OSD-niveau.
7		SmartImage-sneltoets. U kunt kiezen uit 7 modi: Clinical D-Image, Text (Tekst), sRGB image (sRGB afbeelding), Video, Standard (Standaard), SmartUniformity, Off (Uit).
8	2,0 megapixel Webcam
9	Activiteitslichtje webcam
10	Microfoon

2. De monitor instellen

2 Uw eigen toets "USER" (GEBRUIKER) aanpassen

Met deze sneltoets kunt u uw favoriete functie instellen.

1. Druk op de knop op de voorkant van de rand om het OSD-menu te openen.

1. Druk op de knop ▲ of ▼ om het hoofdmenu te selecteren [OSD Settings (OSD-instellingen)] en druk op de knop OK.
2. Druk op de knop ▲ of ▼ om [User (Gebruiker)] te selecteren en druk op de knop OK.
3. Druk op de knop ▲ of ▼ om uw voorkeursfunctie te selecteren: [Input (Invoer)], [Audio Source (Audio-bron)], [Volume], of [PowerSensor].
4. Druk op de knop OK om de instelling te bevestigen.

Nu kunt u direct op de sneltoets USER voorop de rand drukken. Alleen uw vooraf geselecteerde functie verschijnt voor snelle toegang.

Als u bijvoorbeeld [Audio Source (Audio-bron)] als sneltoets hebt geselecteerd en u drukt op de knop USER op de rand, verschijnt het menu [Audio Source (Audio-bron)].

3 Onafhankelijk weergeven van geluid, ongeacht de video-invoer.

Uw Philips-monitor kan de geluidsgron onafhankelijk weergeven, ongeacht de video-invoer.

U kunt bijvoorbeeld uw MP3-speler weergeven vanaf de geluidsbron die is aangesloten op de poort [Audio In] van deze monitor en blijven kijken naar de videobron die is aangesloten op [HDMI1], [HDMI2], of [DisplayPort].

1. Druk op de knop op de voorkant van de rand om het OSD-menu te openen.

1. Druk op de knop ▲ of ▼ om het hoofdmenu [Audio] te selecteren en druk op de knop OK.
2. Druk op de knop ▲ of ▼ om [Audio Source] te selecteren en druk op de knop OK.
3. Druk op de knop ▲ of ▼ om uw favoriete geluidsbron te selecteren: [DisplayPort], [HDMI1], [HDMI2] of [Audio In].

2. De monitor instellen

1. Druk op de knop om de instelling te bevestigen.

Opmerking

• De volgende keer dat u deze monitor inschakelt, wordt standaard de eerder gekozen geluidsbron geselecteerd.
• Mocht u deze willen veranderen, moet u opnieuw door de keuzestappen lopen om de nieuwe voorkeursbron als standaard in te stellen.

4 Beschrijving van On-Screen Display

Wat is een OSD (On-Screen Display)?

OSD (On-Screen Display) is een functie op alle Philips-monitors. Met deze functie kan een eindgebruiker de schermprestaties aanpassen of functies van de monitors direct selecteren via een instructievenster op het scherm. Een gebruiksvriendelijke OSD-interface zoals hieronder verschijnt:

Eenvoudige basisinstructies op de bedieningsknoppen

In het bovenstaande OSD kunt u op de knoppen ▲▼ op de schuine kant van de monitor drukken om de cursor te verplaatsen en op OK drukken om de keuze of wijziging te bevestigen.

Het OSD-menu

Hieronder vindt u een algemeen overzicht van de structuur van On-Screen Display. U kunt dit als referentie gebruiken als u later met de verschillende aanpassingen werkt.

Main menu Sub menu

2. De monitor instellen

5 Melding van de resolutie

Deze monitor is ontworpen voor optimale prestaties met zijn oorspronkelijke resolutie, 2560 × 1440 bij 60 Hz. Wordt de monitor ingeschakeld met een andere resolutie, dan verschijnt er een melding op het scherm: Use 2560 × 1440 @ 60 Hz for best results (Gebruik 2560 × 1440 bij 60 Hz voor het beste resultaat).

Dit bericht kan worden uitgeschakeld onder Setup (Instellingen) in het OSD-menu.

6 Fysieke functie

Kantelen

Draaivoet

Met Multiview is actieve dubbele aansluiting en weergave mogelijk zodat u tegelijkertijd met meerdere apparaten zoals pc en notebook naast elkaar kunt werken, zodat complexe multitasking taken heel gemakkelijk verlopen.

2 Waarom heb ik het nodig?

Met het Philips MultiView-scherm met zijn ultrahoge resolutie kunt u op een comfortabele manier gebruikmaken van een wereld aan verbindingen op kantoor of thuis. Met dit scherm kunt u eenvoudig gebruikmaken van meerdere inhoudsbronnen op één scherm. Bijvoorbeeld: U wilt live nieuws met geluid volgen in het kleine venster, terwijl u aan uw blog werkt, of u wilt een Excel-bestand vanaf uw Ultrabook bewerken terwijl u bent aangemeld bij het beveiligde bedrijfsintranet om bestanden vanaf een bureaublad te benaderen.

3 Hoe schakel ik MultiView met een sneltoets in?

1. Druk op de sneltoets MULTIVIEW op de rand van het schem.

1. Het Multiview keuzemenu verschijnt. Druk op de knop ▲ of ▼ om een keuze te maken.

1. Druk op de knop om de keuze te bevestigen en automatisch af te sluiten.

4 Hoe schakel ik MultiView met het OSD-menu in?

U kunt de functie MultiView niet alleen indrukken door op de sneltoets MULTIVIEW op de rand van de monitor te drukken maar u kunt deze ook in het OSD-menu selecteren.

1. Druk op de knop op de voorkant van de rand om het OSD-menu te openen.

1. Druk op de knop ▲ of ▼ om het hoofdmenu [PiP/PbP] te selecteren en druk op de knop OK.

2. Druk op de knop ▲ of ▼ om het hoofdmenu [PiP / PbP Mode (PiP / PbP-modus)] te selecteren en druk op de knop OK.

3. Druk op de knop ▲ of ▼ om [PiP] of [PbP] te selecteren.

4. Nu kunt u teruggaan om de [PiP / PbP Input (PiP / PbP-invoer)], [PiP Size (PiP-grootte)], [PiP Position (PiP-positie)] of [Swap (Wisselen)] in te stellen.

5. Druk op de knop OK om de instelling te bevestigen.

2. De monitor instellen

5 MultiView in het OSD-menu

- PiP / PbP Mode (PiP / PbP-modus): Multiview heeft twee standen: [PiP] en [PbP].

[PiP Position (PiP-positie)]: Picture in Picture (Beeld in beeld)

Open een subvenster of een andere signaalbron.

Als de subbron niet wordt gevonden:

[PbP]: Picture by Picture (Beeld naast beeld)

Open een subvenster naast elkaar van een andere signaalbron.

Als de subbron niet wordt gevonden:

Opmerking

De zwarte balk verschijnt boven en onder in het scherm voor de juiste beeldverhouding in de modus PbP.

- PiP / PbP Input (PiP / PbP-invoer): Als keuze voor de subweergave kunt u kiezen uit ver verschillende video-ingangen: [DVI], [HDMI 1], [HDMI 2] en [DisplayPort].

Zie de onderstaande tabel voor de compatibiliteit van de hoofd/sub ingangsbron.

MultiView		Mogelijkheid voor subbron (xl)
		Invoer	DP DVI HDMI 1 HDMI 2
Hoofdbron(xl)	DP ●	●		●
	DVI ●
	HDMI 1	●
	HDMI 2	●

- PiP Size (PiP-grootte): Als PiP is ingeschakeld, kunt u kiezen uit drie afmetingen voor de venstergrootte: [Small (Klein)], [Middle (Midden)], [Large (Groot)].

- PiP Position (PiP-positie): Als PiP is ingeschakeld, kunt u kiezen uit vier posities voor het subvenster:

- Swap (Wisselen): De beeldbron voor het hoofdbenster en de beeldbron voor het subvenster worden verwisseld.

Verwisselen bron A en B in de modus [PiP]:

Verwisselen bron A en B in de modus [PbP]:

• Off (Uit): De functie MultiView stoppen.

2. De monitor instellen

Opmerking

Als u de functie SWAP (WISSELEN) uitvoert, worden de videobron en de bijbehorende geluidsbron tegelijkertijd omgewisseld. (Zie pagina 13 "Onafhankelijk weergeven van geluid, ongeacht de video-invoer" voor meer details.)

2.4 Verwijder de monitorvoet voor VESA-montage

Volg de onderstaande instructies voordat u begint met het demonteren van de monitorvoet, om eventuele schade of letsel te voorkomen.

1. Trek de monitorvoet uit naar zijn maximale hoogte.

1. Leg de monitor met het scherm omlaag op een effen oppervlak. Let op dat u het scherm niet krast of beschadigt. Til vervolgens de monitorvoet op.

1. Houd de ontgrendelknop ingedrukt, kantel de voet en schuif deze naar buiten.

Opmerking

Deze monitor ondersteunt een 100 mm x 100 mm montageinterface.

(Type schroef: M4×10)

3. Beeldoptimalisatie

3. Beeldoptimalisatie

3.1 SmartImage ^CLINIC

1 Wat is het?

SmartImage ^CLINIC geeft voorinstellingen die de weergave optimaliseren voor verschillende soorten inhoud, waarbij de helderheid, contrast, kleur en scherpte dynamisch in real time worden aangepast. Wanneer u werkt met teksttoepassingen, beelden weergeeft of een video bekijkt, biedt Philips SmartImage ^CLINIC fantastische, geoptimaliseerde monitorprestaties.

2 Waarom heb ik het nodig?

U wilt een monitor die een geoptimaliseerde weergave biedt van al uw favoriete soorten inhoud. De SmartImage ^CLINIC -software past de helderheid, het contrast, de kleur en de scherpte dynamisch aan in real time om de kijkervaring met uw monitor te verbeteren.

3 Hoe werkt het?

SmartImage CLINIC is een exclusieve, toonaangevende technologie van Philips die de inhoud op uw scherm analyseert. Op basis van het scenario dat u selecteert, verbetert SmartImage CLINIC op een dynamische manier het contrast, de kleur, de verzadiging en de scherpte van beelden om de weergegeven inhoud te verbeteren, en dit alles in real time met één druk op de knop.

4 Hoe activeer ik SmartImage ^CLINIC ?

1. Druk op om SmartImage ^GUNIC op het scherm te tonen.

2. Blijf drukken op ▼▲om te wisselen tussen Clinical D-Image, Text (Tekst), sRGB image (sRGB afbeelding), Video, Standard (Standaard), SmartUniformity, Off (Uit).

3. Het SmartImage ^CLINIC -OSD blijft gedurende 5 seconden op het scherm. U kunt ook op "OK" drukken om te bevestigen.

- Wanneer SmartImage ^CLINIC is ingeschakeld, wordt het sRGB-schema automatisch uitgeschakeld. Om sRGB te gebruiken moet u eerst SmartImage ^CLINIC uitschakelen met de knop op het voorpaneel van de monitor.

U hebt de keuze tussen zeven standen: Clinical D-Image, Text (Tekst), sRGB image (sRGB afbeelding), Video, Standard (Standaard), SmartUniformity, Off (Uit).

• Clinical D-Image:

Monitoren moeten medische beelden consistent weergeven met een hoge kwaliteit om voor betrouwbare interpretaties te zorgen. De rendering van medische afbeeldingen in grijswaarden op

3. Beeldoptimalisatie

standaardmonitoren is gewoonlijk nogal inconsistent, waardoor ze niet geschikt zijn voor gebruik in een klinische omgeving. De schermen voor klinische beoordeling van Philips met klinische D-image preset zijn op de fabriek gekalibreerd voor het leveren van met DICOM deel 14 overeenkomende standaardschermprestaties in grijswaarden. Door kwaliteits LCD-schermen met LED-technologie te gebruiken, biedt Philips u consistente en betrouwbare prestaties op een betaalbaar prijsniveau. Ga naar http://medical.nema.org/ voor meer informatie over DICOM.

• Text (Tekst): Helpt het lezen verbeteren van op tekst gebaseerde applicaties zoals PDF-ebooks. Door een speciaal algoritme toe te passen dat het contrast en de randscherpte van tekstinhoud verhoogt, wordt het scherm geoptimaliseerd voor ontspannen lezen door de helderheid, het contrast en de kleurtemperatuur van de monitor aan te passen.
• sRGB image (sRGB afbeelding): sRGB is een industriestandaard, ondersteund door grote bedrijven, die zorgt voor de best mogelijke afstemming tussen de kleuren die op het scherm worden weergegeven en die in uw afdrukken. De kleurenruimte sRGB is duidelijk gespecificeerd en is ontworpen om aan te sluiten op gebruikelijke kijkomstandigheden thuis en op kantoor in plaats van de donkeren omgevingen die gewoonlijk worden gebruikt bij commercieel afstemmen van kleuren.
• Video: Deze modus versterkt de luminantie (helderheid), verdiept de kleurverzadiging en activeert dynamisch contrast. Beelden worden messcherp. Details in donkere delen van de video worden nu zichtbaar zonder de daarmee gepaard gaande uitbleking van kleuren in lichtere gebieden, wat voor een ultieme kijkervaring zorgt.
• Standard (Standaard): Deze vooraf ingestelde modus schakelt het Philips scherm in een beeldmodus volgens de fabrieksstandaard.

- Off (Uit): Geen optimalisatie door SmartImage ^CLINIC .

3.2 Philips SmartControl Premium

Met de nieuwe SmartControl Premium- software van Philips kunt u uw monitor beheren via een gemakkelijk te gebruiken grafische interface op het scherm. Gecompliceerde aanpassingen horen tot het verleden omdat deze gebruiksvriendelijke software u begeleidt bij het fijn afstemmen van de resolutie, de kleurkalibratie, de aanpassingen voor klok/fase, de RGB-witpuntaanpassing, enz.

Uitgerust met de nieuwste technologie in kernalgoritmen voor een snelle verwerking en reactie, is deze opvallende, op geanimeerde pictogrammen gebaseerde software (compatibel met Windows 7) gereed om uw ervaring met de Philips-monitoren te verbeteren!

1 Installatie

• Volg de instructies en voltooi de installatie.
- U kunt opstarten nadat de installatie is voltooid.
- Wilt u het later starten, dan kan dat door te klikken op de snelkoppeling op het bureaublad of de werkbalk.

Eerste start - wizard

- Wanneer u SmartControl Premium voor de eerste keer opstart na de installatie, wordt de wizard voor de eerste start automatisch weergegeven.

3. Beeldoptimalisatie

• De wizard begeleidt u stapsgewijs door de instellingen voor de monitorprestaties.
• U kunt naar het menu Plug-in (invoegtoepassing) gaan om de wizard later te starten.
  • U kunt, zonder wizard, meer opties instellen met het Standard pane (standaardvenster).

2 Start met Standard pane (standaardvenster)

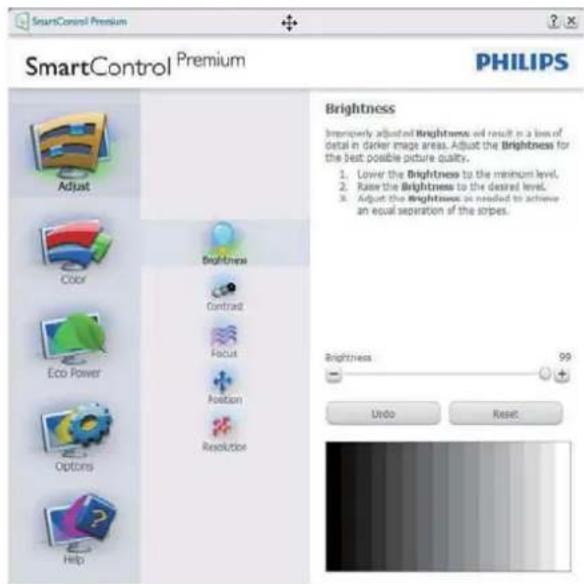

Menu Adjust (Aanpassen)

• Met het menu Adjust (Aanpassen) wijzigt u Brightness (Helderheid), Contrast, Focus, Position (Positie) en Resolution (Resolutie).
  • U kunt de instructies opvolgen en de instellingen veranderen.
• Cancel (Annuleren) toont de vraag of u de installatie inderdaad wilt annuleren.

• Met het menu Color (Kleur) stelt u RGB, Black Level (Zwartniveau), White Point (Witpunt), Display Gamma (Schemgamma), Color Calibration (Kleurkalibratie) en SmartImage in (Zie de paragraaf over SmartImage).
  • U kunt de instructies opvolgen en de instellingen veranderen.
• Raadpleeg de onderstaande tabel voor het item van het submenu, gebaseerd op uw invoer.
  • Voorbeeld voor Color Calibration (Kleurkalibratie).

1. "Show me" (Toon mij) start de handleiding voor kleurkalibratie.

3. Beeldoptimalisatie

1. Start – start de kleurkalibratie in zes stappen.
2. Quick View (Snelle weergave) laadt de beelden voor/na.
3. Om terug te gaan naar het Color (Kleur)-venster, klikt u op de knop Cancel (Annuleren).
4. Enable color calibration (Kleurkalibratie activeren) – dit is standaard ingeschakeld. Is dit niet is ingeschakeld, is kleurkalibratie niet mogelijk en worden de knoppen Start en Quick View (Snelle weergave) gedimd.
5. Moet patentinfo in het kalibratiescherm bevattten.

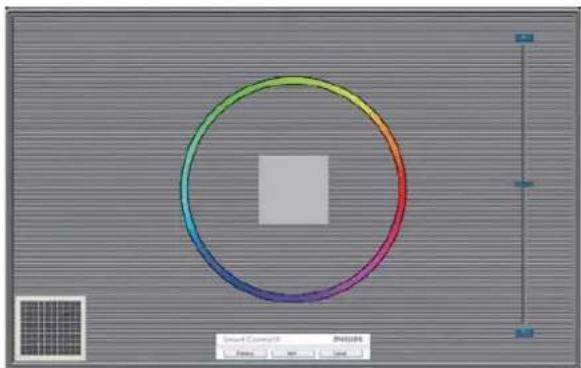

Eerste scherm voor Color Calibration (Kleurkalibratie)

• De knop Previous (Vorige) werkt pas op het tweede kleurschem.
• Met Next (Volgende) gaat u naar het volgende doel (zes doelen).
• De laatste keer gaat u naar het venster File (Bestand) > Presets (Voorinstellingen).
• Met Cancel (Annuleren) sluit u de gebruikersinterface en gaat u terug naar de pagina van de Plug-in (invoegtoepassing).

SmartImage

Hiermee verandert u de instelling voor een betere weergave-instelling op basis van de inhoud.

Als Entertainment is ingesteld, dan zijn SmartContrast en SmartResponse ingeschakeld.

- Is alleen actief als u Preferences (Voorkeuren) kiest uit het vervolgkeuzemenu Options (Opties). Op een niet-ondersteund scherm dat DDC/Cl-compatibel is, ziet u alleen de tabbladen Help en Options (Opties).

3. Beeldoptimalisatie

• Toont de huidige voorkeursinstellingen.

- Door dit vakje te markeren wordt de eigenschap geactiveerd. Via het selectievakje kunt u een optie in/uitschakelen.

- Enable Context Menu (Snelmenu inschakelen) op het bureaublad is standaard geactiveerd (aan). Enable Context Menu (Snelmenu inschakelen) toont de selecties van SmartControl Premium voor Select Preset (Voorinstelling selecteren) en Tune Display (Tuneweergave) in het snelmenu op het bureaublad. Indien uitgeschakeld wordt SmartControl Premium verwijderd uit het snelmenu.

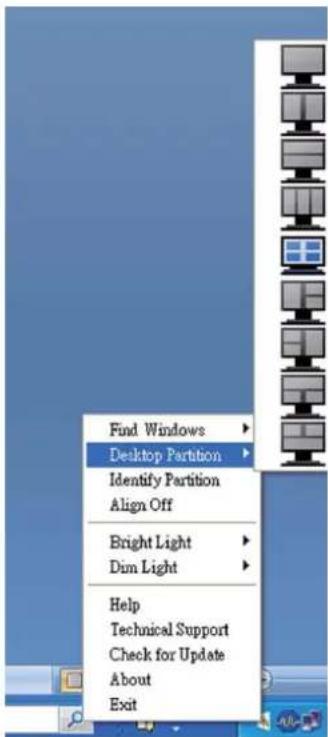

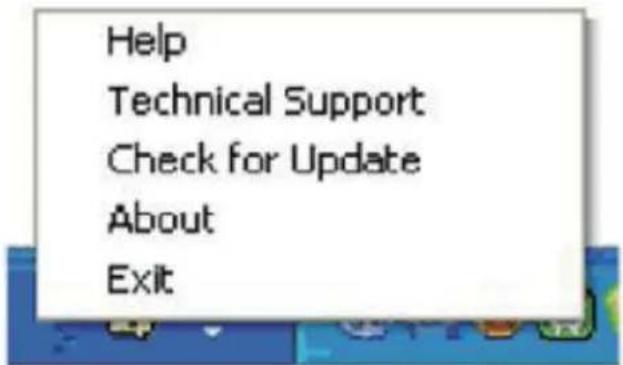

- Het pictogram Enable Task Tray (Taakvenster inschakelen) in het systeemvak is standard geactiveerd (aan). Enable Context Menu (Snelmenu inschakelen) toont het systeemvakmenu voor SmartControl Premium. Door rechts te klikken op het pictogram in het systeemvak worden de menuopties voor Help en Technical Support (Technische ondersteuning) getoond. Check for Upgrade (Controleren op nieuwe versies), About (Info) en Exit (Afsluiten). Wanneer het Enable Task Tray (Taakvenster inschakelen) is uitgeschakeld, toont het pictogram in het systeemvak alleen Exit (AFSLUITEN).

- Run at Startup (Starten bij systeemstart) is standaard geactiveerd (aan). Indien

uitgeschakeld, wordt SmartControl Premium niet gestart tijdens het opstarten of weergegeven in het systeemvak. De enige manier om SmartControl Premium te starten is via de snelkoppeling op het bureaublad of vanaf het programmabestand. Een voorinstelling die is ingesteld om bij het opstarten te worden uitgevoerd, wordt niet geladen als dit vakje niet is ingeschakeld (uitgeschakeld).

- Enable transparency mode (Transparantiemodus inschakelen) (Windows 7, Vista, XP). Standaard is 0%, ondoorzichtig.

Options (Options) > Audio - Is alleen actief als Audio is geselecteerd in het vervolgkeuzemenu Options (Options).

Op een niet-ondersteund scherm dat DDC/Cl-compatibel is, ziet u alleen de tabbladen Help en Options (Opties).

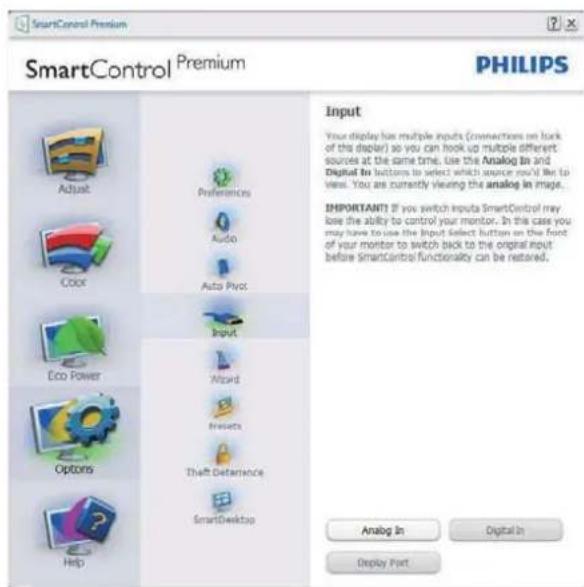

Options (Opties) > Input (Invoer) - Is alleen actief als er Input (Invoer) wordt geselecteerd in het vervolgkeuzemenu Options (Opties). Op een niet-ondersteund scherm dat DDC/CI-compatibel is, ziet u alleen de tabbladen Help en Options (Opties). Geen van de andere tabbladen van SmartControl Premium is beschikbaar.

• Toont het venster Source instruction (Broninstructie) en de huidige instelling van de ingangsbron.
• Op schermen met één ingang, is dit venster niet zichtbaar.

Options (Options) > Theft Deterrence (Diefstalbeveiliging) - Het paneel voor de Theft Deterrence (Diefstalbeveiliging) zal alleen actief zijn wanneer u de Theft Deterrence Mode (Diefstalbeveiligingsmodus) in het vervolgkeuzemenu van de Plug-in (invoegtoepassing) selecteert.

Om de Theft Deterrence (Diefstalbeveiliging) in te schakelen, klikt u op de knop Enable Theft Deterrence Mode (modus Diefstalbeveiliging inschakelen) om het volgende scherm te openen:

• U kunt hier alleen een PIN-code van minimaal 4 en hoogstens 9 cijfers opgeven.
• Na het invoeren van de PIN-code klikt u op de knop Accept (Accepteren). U ziet dan het dialoogvenster op de volgende pagina.
• De minimumtijd is 5 minuten, het schuifje staat standaard op 5.
• Vereist niet dat een scherm op een andere host wordt aangesloten om naar de Theft Deterrence mode (diefstalbeveiligingsmodus) te gaan.

Nadat de PIN-code is gemaakt, geeft het venster Theft Deterrence (Diefstalpreventie) aan Theft Deterrence Enabled (Diefstalpreventie actief). De knop PIN Options (PIN-opties) wordt weergegeven:

3. Beeldoptimalisatie

• Theft Deterrence Enabled (Diefstalpreventie actief) wordt weergegeven.
• De modus Theft Deterrence (Diefstalbeveiliging) uitschakelen opent het scherm op de volgende pagina.
• De knop PIN Options (PIN-opties) is alleen beschikbaar als de gebruiker een PIN-code maakt. De knop brengt u naar de veilige PIN-website.

Menu Help

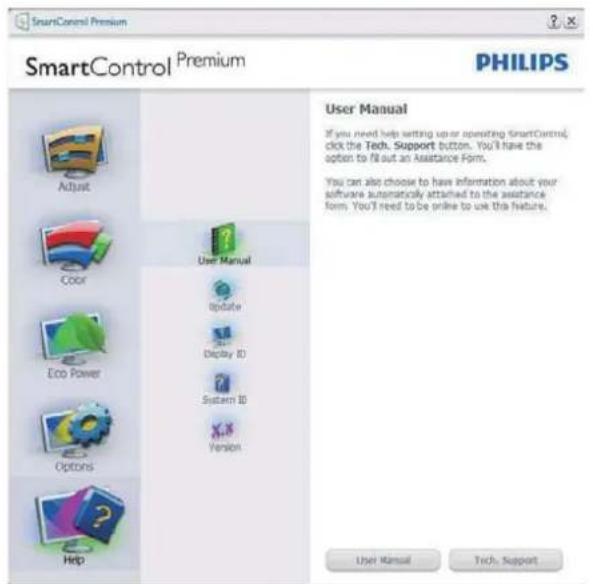

Help > User Manual (Handleiding) - Is alleen actief als u User Manual (Handleiding) kiest in het vervolgkeuzemenu Help. Op een niet-ondersteund scherm dat DDC/Cl-compatibel is, ziet u alleen de tabbladen Help en Options (Opties).

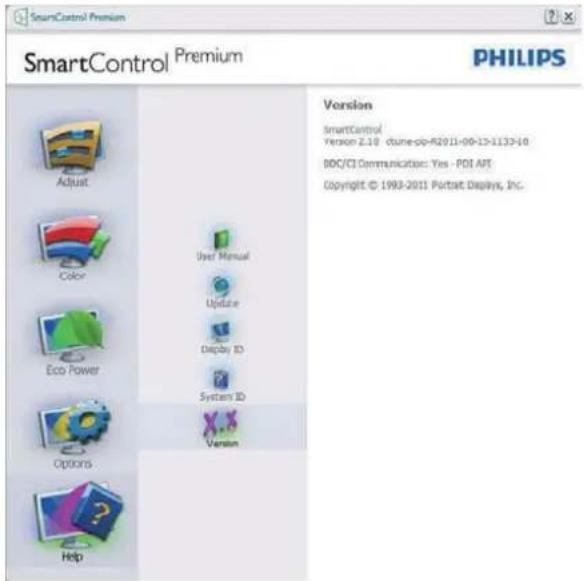

Help > Version (Versie) - Is alleen actief als u Version (Versie) kiest in het vervolgkeuzemenu Help. Op een niet-ondersteund scherm dat DDC/Cl-compatibel is, ziet u alleen de tabbladen Help en Options (Opties).

Het Context Sensitive (Contextgevoelige) Menu is standaard ingeschakeld.

Als Enable Context Menu (Snelmenu inschakelen) is geactiveerd in het venster Options (Options)> Preferences (Voorkeuren), dan is het menu zichtbaar.

Het Context Menu (Snelmenu) heeft vier items:

• SmartControl Premium - Wanneer dit is geselecteerd, wordt het scherm About (Info) weergegeven.
• Select Preset (Voorinstelling selecteren) - Toont een hiërarchisch menu met opgeslagen voorinstellingen voor onmiddellijk gebruik. Een vinkje geeft de momenteel geselecteerde voorinstelling aan. De Factory Preset (fabrieksinstelling) is ook beschikbaar in het vervolgkeuzemenu.
• Tune Display (Tuneweergave) - Opent het bedieningspaneel van SmartControl Premium.

3. Beeldoptimalisatie

- SmartImage - controleer de huidige instellingen: Office (Kantoor), Photo(Foto), Movie (Film), Game (Spel), Economy (Economie), Off (Uit).

Menu in systeemvak ingeschakeld

Het systeemvakmenu kan worden weergegeven door in het systeemvak met de rechtermuisknop te klikken op het pictogram van SmartControl Premium. Klikt u links dan wordt de toepassing gestart.

Het systeemvak heeft vijf items:

• Help - Toegang tot de Handleiding: open het bestand met de Handleiding via het standaard browservenster.
• Technical Support (Technische ondersteuning) - toont de pagina voor technische ondersteuning.
• Check for Update (Controleren op nieuwe versies) - brengt de gebruiker naar PDI Landing en vergelijkt de versie van de gebruiker met de meest recente versie.
• About (Info) - Toont gedetailleerde referentiegegevens: productversie, releasegegevens en productnaam.
• Exit (Afsluiten) - SmartControl Premium sluiten.

Om SmartControl Premium opnieuw uit te voeren, selecteert u SmartControl Premium in het menu Program (Programma) of dubbelklikt u op het pictogram op het bureaublad of start u het systeem opnieuw op.

Menu in systeemvak uitgeschakeld

Is het systeemvak uitgeschakeld in de voorkeurenmap, dan is alleen de keuze EXIT (AFSLUITEN) beschikbaar. Om SmartControl Premium volledig te verwijderen uit het systeemvak, schakelt u Run at Startup (Uitvoeren bij opstarten) uit in Options (Options) > Preferences (Voorkeuren).

Opmerking

Alle schermopnamen in dit hoofdstuk zijn uitsluitend informatief bedoeld. De versie van de SmartControl-software kan zonder bericht vooraf worden gewijzigd. Ga altijd naar de officiële Portrait website www.portrait.com/dtune/phl/enu/index om de nieuwste versie van de SmartControl-software te downloaden.

3. Beeldoptimalisatie

3.3 SmartDesktop-gids

1 SmartDesktop

SmartDesktop is een onderdeel van SmartControl Premium. Installeer SmartControl Premium en kies SmartDesktop onder Options (Opties).

• Via het selectievakje Align to partition (Uitlijnen op partitie) wordt het venster automatisch uitgelijnd als het naar de opgegeven partitie wordt gesleept.
• Selecteer de gewenste partitie door op het pictogram te klikken. De partitie wordt toegepast op het bureaublad en het pictogram wordt gemarkeerd.
• Met Identify (Identificeren) kan snel het raster worden weergegeven.

Zodra de partities zijn ingesteld en Align to partition (Uitlijnen op partitie) is geselecteerd, kan een venster naar het gebied worden gesleept en wordt het automatisch uitgelijnd.

Als het venster en de muisaanwijzer binnen het gebied zijn, wordt het gebied gemarkeerd.

Opmerking

Als de omtrek van het gebied niet zichtbaar is als het venster wordt versleept, wordt "Show windows contents while dragging" (De inhoud van het venster tijdens het slepen weergeven) uitgeschakeld. Inschakelen:

1. Klik in het Control Panel (Configuratiescherm) op System (Systeem).
2. Klik op Advanced system settings (Geavanceerd) (Bij Vista & Win7 zit dit op de linkerbalk)
3. Klik in het gebied Performance (Prestaties) op Settings (Instellingen).
4. Schakel het selectievakje Show windows contents while dragging (De inhoud van het venster tijdens het slepen weergeven) in en klik op OK.

Een andere methode:

Vista:

"Control Panel" (Configuratieschem) > "Personalization" (Persoonlijke instellingen) > "Window Color and Appearance" (Kleur en vormgeving van vensters) > Klik op "Open Classic appearance properties for more color options" (Eigenschappen van klassieke vormgeving openen voor meer kleuropties) > klik op de knop "Effects" (Effecten) > schakelt het selectievakje "Show window contents while dragging" (De inhoud van het venster tijdens het slepen weergeven) in.

XP:

"Display Properties" (Weergave-eigenschappen) > "Appearance" (Uiterlijk) > "Effects..." (Effecten...) > selecteer "Show window contents while dragging" (De inhoud van het venster tijdens het slepen weergeven).

Win 7:

Geen andere methodes beschikbaar.

3. Beeldoptimalisatie

3 Titelbalkopties

Desktop Partition (Bureaubladpartitie) is toegankelijk via de titelbalk van het actieve venster. Hiermee kunt u snel en eenvoudig het bureaublad beheren en elk venster naar elk schermdeel sturen zonder het venster te moeten slepen. Plaats de cursor op de titelbalk van het actieve venster om het keuzemenu te openen.

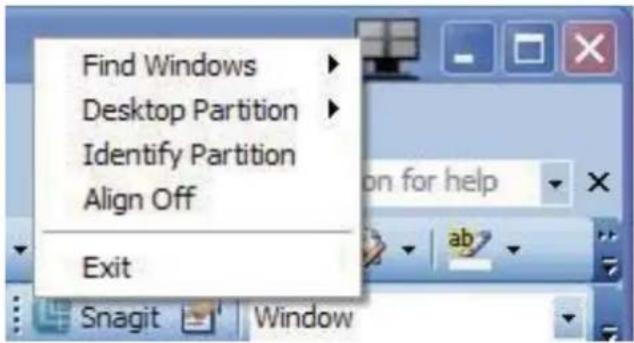

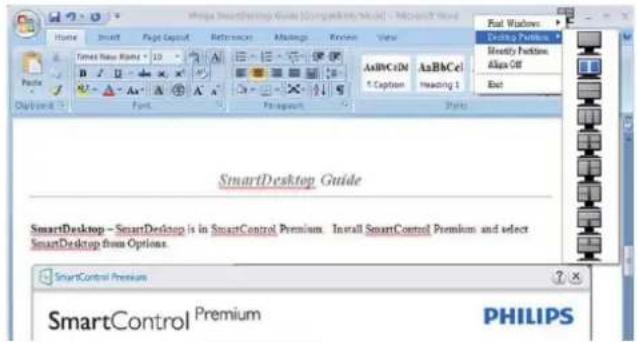

4 Menu openen met rechtermuisknop

Klik met de rechtermuisknop op het pictogram van Desktop Partition (Bureaubladpartitie) om het vervolgkeuzemenu te openen.

1. Find Windows (Vensters zoeken) – In sommige gevallen kan de gebruiker meerdere vensters naar dezelfde partitie hebben verzonden. Find Window (Vensters zoeken) toont alle geopende vensters en verplaatst het geselecteerde venster naar de voorgrond.

2. Desktop Partition (Bureaubladpartitie) – Desktop Partition (Bureaubladpartitie) toont de momenteel geselecteerde partitie en zorgt ervoor dat u snel kunt schakelen naar de partities in het vervolgkeuzemenu.

Als meer dan één beeldscherm is aangesloten, mikt u op het huidige beeldscherm om de partitie te wijzigen. Het gemarkeerde pictogram vertegenwoordigt de actieve partitie.

1. Identify Partition (Partitie herkennen) – Toont een rasteromtrek op het bureaublad voor de huidige partitie.

2. Align On/Align Off (Uitlijnen aan/Uitlijnen uit) – Schakelt het automatisch uitlijnen van versleepte partities in/uit.

3. Exit (Afsluiten) – Sluit Desktop Partition (Bureaubladpartitie) en Display Tune (Scherm afstemmen). Om opnieuw te initialiseren, start u Display Tune (Scherm afstemmen) via het startmenu of de snelkoppeling op het bureaublad.

5 Menu openen met linkermuisknop

Klik met de linkermuisknop op het pictogram van Desktop Partition (Bureaubladpartitie) om het geactiveerde venster snel naar een partitie te sturen zonder het te moeten slepen. Laat de muisknop los om het venster naar de gemarkeerde partitie te sturen.

6 Met de rechtermuisknop klikken in het systeemvak

Het systeemvak bevat de meeste functies die de titelbalk ook ondersteunt (behalve het automatisch doorsturen van een venster naar een partitie).

• Find Windows (Vensters zoeken) – In sommige gevallen kan de gebruiker meerdere vensters naar dezelfde partitie hebben verzonden. Find Window (Vensters zoeken) toont alle geopende vensters en verplaatst het geselecteerde venster naar de voorgrond.
• Desktop Partition (Bureaubladpartitie) – Desktop Partition (Bureaubladpartitie) toont de momenteel geselecteerde partitie en zorgt ervoor dat u snel kunt schakelen naar de partities in het vervolgkeuzemenu.
• Identify Partition (Partitie herkennen) – Toont een rasteromtrek op het bureaublad voor de huidige partitie.
• Align On/Align Off (Uitlijnen aan/Uitlijnen uit) – Schakelt het automatisch uitlijnen van versleepte partities in/uit.

3. Beeldoptimalisatie

Begrippen in SmartDesktop Partition

Naam Beschrijving Afbeelding
Volledig bureablad Van	toepassing op alle instellingen op het hele bureablad.
Verticaal Analyseert de	schermresolutie en deelt het beeld in twee evenredig verdeelde verticale gebieden.Voor 90/270 verticale configuratie behouden.
Horizontaal Analyseert	de schemresolutie en deelt het beeld in twee evenredig verdeelde horizontale gebieden.Voor 90/270 de horizontale configuratie behouden.
Verticaal drievoudig Analyseert de schemresolutie en deelt het beeld in drie evenredig verdeelde verticale gebieden.Voor 90 Partitie 1 horizontaal boven Partitie 2 horizontaal midden Partitie 3 horizontaal onder.Voor 270 Partitie 3 horizontaal boven Partitie 2 horizontaal midden Partitie 1 horizontaal onder.	[VW46]
Verticaal splitsen links Analyseert de schemresolutie en deelt het beeld in twee verticale gebieden, links één gebied en rechts gesplitst in twee evenredig verdeelde gebiedenVoor 90 Partitie 1 boven Partitie 2&3 onder.Voor 270 Partitie 1 onder Partitie 2&3 boven.
Verticaal splitsen rechts	Analyseert de schemresolutie en deelt het beeld in twee verticale gebieden, rechts één gebied en links gesplitst in twee evenredig verdeelde gebiedenVoor 90 Partitie 1&2 boven Partitie 3 onder.Voor 270 Partitie 3 boven Partitie 1&2 onder.
Horizontaal splitsen boven	Analyseert de schemresolutie en verdeelt het beeld in twee evenredig verdeelde horizontale gebieden, boven één gebied en onder gesplitst in twee evenredig verdeelde gebiedenVoor 90 Partitie 1 rechts Verticale Partitie 2&3 links Verticaal.Voor 270 Partitie 1 links Verticale Partitie 2&3 rechts Verticaal.

1. Beeldoptimalisatie

Naam Beschrijving Afbeelding
Horizontaal splitsen onder	Analyseert de schermresolutie en verdeelt het beeld in twee evenredig verdeelde horizontale gebieden, onder één gebied en boven gesplitst in twee evenredig verdeelde gebiedenVoor 90 Partitie 1&2 rechts Verticale Partitie 3 links Verticaal.Voor 270 Partitie 1&2 links Verticale Partitie 3 rechts Verticaal.
Evenredig splitsen Analyseert de schermresolutie en deelt het beeld in vier evenredig verdeelde gebieden.

4. PowerSensor™

1 Hoe werkt het?

• PowerSensor werkt volgens het principe van de overdracht en ontvangst van onschadelijke "infrarode" signalen om de aanwezigheid van de gebruiker te detecteren.
• Als de gebruiker zich voor de monitor bevindt, werkt de monitor normaal, volgens de door de gebruiker bepaalde instellingen zoals helderheid, contrast, kleur enzovoort.
• Stel bijvoorbeeld dat de monitor is ingesteld op 100 % helderheid, dan vermindert de monitor het energiegebruik automatisch met 80 % zodra de gebruiker van zijn stoel opstaat en niet meer voor de monitor zit.

Gebruiker zit voor scherm

Gebruiker niet aanwezig

Energiegebruik als hierboven beschreven is alleen ter referentie.

2 Instelling

Default settings (standaardinstellingen)

PowerSensor is ontworpen om de aanwezigheid van de gebruiker tussen 30 en 100 cm van het scherm en binnen vijf graden links of rechts van de monitor te detecteren.

Aangepaste instellingen

Als u liever buiten de hier genoemde grenzen zit, moet u een hogere signaalsterkte kiezen voor een optimale efficiëntie van de detectie. Hoe hoger de instelling is, des te sterker het detectiesignaal wordt. Voor maximale efficiëntie en de juiste detectie van de PowerSensor moet u rechtstreeks voor de monitor gaan zitten.

• Als u verder dan 100 cm van de monitor wilt zitten, moet u het maximale detectiesignaal voor afstanden tot 120 cm gebruiken. (instelling 4)
• Omdat sommige donker gekleurde kleding de neiging heeft om infrarode signalen te absorberen ook als de gebruiker zich binnen 100 cm van het scherm bevindt, moet u de signaalsterkte verhogen als u zwarte of andere donkere kleding draagt.

Sneltoets Afstand tot sensor

De bovenstaande illustraties zijn uitsluitend ter referentie, mogelijk geven ze niet het exacte scherm van dit model weer.

De instellingen aanpassen

Als PowerSensor niet correct werkt binnen of buiten het standaardbereik, kunt u het op de volgende manier afstemmen:

• Pas de knopUSER aan zodat deze als sneltoets voor PowerSensor dient. Zie Uw eigen toets "USER (GEBRUIKER)" aanpassen. (Als uw schem is voorzien van een sneltoets "Sensor" gaat u naar de volgende stap.)
  • Druk op de sneltoets voor PowerSensor.
  • De instelbalk verschijnt.
• Stel de instelling voor de detectie van PowerSensor in op Setting/instelling 4 en druk op OK.
• Test de nieuwe instelling om te zien of PowerSensor u op de huidige plaats correct detecteert.
• De functie PowerSensor is ontworpen om alleen in de liggende (horizontale) stand te werken. Nadat PowerSensor is ingeschakeld, schakelt het zichzelf automatisch uit als de monitor in de staande stand (90 graden/verticale positie) gebruikt wordt. Het schakelt zichzelf weer automatisch in als de standaard horizontale stand hersteld wordt.

Opmerking

Een handmatig geselecteerde modus van PowerSensor blijft actief, behalve wanneer deze opnieuw wordt ingesteld of de standaardmodus wordt teruggezet. Als u vindt dat de PowerSensor te gevoelig is voor bewegingen in de omgeving, moet u een lagere signaalsterkte instellen.

5. Ingebouwde webcam met microfoon

Opmerking

De webcam werkt alleen als er een USB- verbinding tussen de monitor en de pc is.

Met de webcam kunt u interactieve video- en audiovergaderingen over internet houden. Het vormt de handigste en gemakkelijkste manier voor zakenlieden om met collega's wereldwijd te communiceren, wat veel tijd en geld bespaart. Afhankelijk van de gebruikte software kunt u ook foto's maken, bestanden delen of alleen de microfoon gebruiken zonder de webcam in te schakelen. De microfoon en het activiteitslampje bevinden zich aan de zijkant van de webcam op de rand van de monitor.

• Besturingssysteem: Microsoft Windows 7, Microsoft Windows Vista, Microsoft Windows XP (SP2), en elk ander besturingssysteem dat UVC/UAC (USB Video Class compliant / Audio Class compliant) onder de USB 2.0-standaard ondersteunt
  • Processor: 1,6 GHz of meer
  • RAM: 512 MB (voor XP) / 1 GB (voor Vista en Windows7)
  • Ruimte op harde schijf: minimaal 200 MB
  • USB: USB 2.0, ondersteuning voor UVC/UAC

5.2 Het apparaat gebruiken

De Philips monitor met webcam stuurt video- en geluidsgegevens door de USB-poort. Schakel dit in door de USB-kabel vanaf de pc aan te sluiten op de Webcam USB-poort aan de zijkant van de monitor.

1. Sluit de USB-kabel aan op de Webcam USB-poort aan de zijkant van de monitor vanaf de pc.
2. Schakel de pc in en controleer of de internetverbinding goed werkt.
3. Download en activeer gratis online-chatsoftware zoals Skype, Internet Messenger, of gelijksoortig. U kunt u ook abonneren op specifieke software in het geval van geavanceerder gebruik zoals vergaderen enz.
4. De webcam is gebruiksklaar voor chats of telefoongesprekken via internetdiensten.
5. Voer het gesprek door de aanwijzingen van de software te volgen.

Opmerking

Voor een videogesprek hebt u een betrouwbare internetverbinding nodig, een ISP, en software zoals Internet messenger of een programma voor videotelefoneren. Controleer eerst of de persoon die u belt, compatibele video-belsoftware heeft. De beeld- en geluidskwaliteit zijn afhankelijk van de bandbreedte die aan weerskanten beschikbaar is. De persoon die u belt, moet over gelijksoortige apparatuur en software beschikken.

6. Technische specificaties

Beeld/Weergave
Schemtype monitor PLS LCD
Achtergrondverlichting	LED
Beeldschermformaat 27" B (68,6 cm)
Beeldverhouding 16:9
Pixelpitch 0,233 x 0,233 mm
Helderheid 300 cd/m2
SmartContrast	20000000:1
Contrastverhouding (standaard) 1000:1
Responstijd (standaard) 12 ms
SmartResponse	6 ms
Optimale resolutie	2560 x 1440 bij 60 Hz
Kijkhoek	178° (H) / 178° (V) bij C/R > 10
Beeldverbetering	SmartImage
Beeldschermkleuren	16,7 M
Verticale vernieuwingsfrequentie	56 Hz - 75 Hz
Horizontale frequentie	30 kHz - 90 kHz
sRGB	JA
Aansluitingen
Signaalingang/-uitgang	DVI-Dual Link(digital, HDCP), DisplayPort In, DisplayPort Out, HDMI x2
Ingangssignaal	Aparte sync, Sync op groen
audio in/uit PC audio in, hoofdtelefoon uit
Gemak
Ingebouwde luidsprekers	2 W x2
Ingebouwde webcam	2,0 megapixel camera met microfoon en LED-indicator
Gebruiksgemak	MULTIVIEW/▼ USER/▲ ☎/OK ⏻ ·
OSD-talen	Engels, Duits, Spaans, Grieks, Frans, Italiaans, Hongaars, Nederlands, Portugees, Braziliaans Portugees, Pools, Russisch, Zweeds, Fins, Türke, Tsjechisch, Oekraiens,Vereenvoudigd Chinees,Traditioneel Chinees, Japans, Koreaans
Andere voordelen	VESA-montage (100 x 100 mm), Kensington-slot
Plug & Play-compatibiliteit	DDC/CI, sRGB, Windows 7/8/Vista/XP,Mac OSX, Linux
Standaard
Kantelen	-5° / +20°
Draaivoet	-65° / +65°
Hoogteafstelling	150 mm
Kantelen instelbaar	90°
Voeding
Aan-modus	39,8 W (standaard), 50 W (max) (met audio)
Energieverbruik(EnergyStar testmethode)	Invoerspanning wisselstroom 100 V 50 Hz	Invoerspanning wisselstroom 115 V 60 Hz	Invoerspanning wisselstroom 230 V 50 Hz

1. Technische specificatio

Normaal gebruik (standaard) 27,48 W 27,59 W 27,82 W
Slaap (Stand-by) (standaard) 0,3 W 0,3 W
Uit 0,3 W 0,3 W 0,3 W
Uit (voedingsschakelaar) 0 W 0		W	0
Warmtedissipatie*	Invoerspanning wisselstroom 100 V 50 Hz	Invoerspanning wisselstroom 115 V 60 Hz	Invoerspanning wisselstroom 230 V 50 Hz
Normaal gebruik 93,77 BTU/u 94,14	BTU/u 94,93 BTU/u
Slaapstand (Stand-by) 1,024 BTU/u 1,024 BTU/u 1,024	BTU/u	1,024 BTU/u
Uit 1,024 BTU/u 1,024 BTU/u 1,024	BTU/u
Uit (voedingsschakelaar) 0 BTU/u	0 BTU/u	0 BTU/u
LED Aan/Uit-indicator	Ingeschakeld: Wit, Stand-by/Slaapstand: Wit (knipperend)
Voeding	Externe wisselstroom/gelijkstroomadapter: Philips/PMP60-13-1-HJ-SIngang: 100-240 V ac, 47-63Hz, 1,22-0,68 AUitgang: 17-21 V dc, 3,53 AGelijkstroomingang monitor: 17-21 V dc, 3,53 A
Afmetingen
Product met voet (BxHxD)	639 × 577 × 191 mm
Product zonder voet (BxHxD)	639 × 405 × 64 mm
Gewicht
Product met voet	8,13 kg
Product zonder voet	5,28 kg
Product met verpakking	11,79 kg
Bedrijfsconditie
Werkomstandigheden	Temperatuur: 10°C tot 40°CVochtigheid: 30% tot 75% RVAtmosferische druk: 700 tot 1060 hPa
Niet werkende omstandigheden	Temperatuur: -40°C tot +70°CVochtigheid: 10% tot 90% RVAtmosferische druk: 500 tot 1060 hPa
MTBF	30.000 uur
Milieu
ROHS	JA
EPEAT	Gold (www.epeat.net)
Verpakking	100 % recyclebaar
Specifieke substanties	100 % PVC-/BFR-vrije behuizing
EnergyStar	JA
Anti-Microbial
Anti-microbiële behuizing	JIS Z2801 Anti-microbiële behuizing
Compliantie en standaarden
Regelgevende goedkeuringen	CE Mark, TCO gecertificeerd, TUV/GS, TUV Ergo, WEEE, JIS Z2801, IEC/EN60601-1-2, UL/cUL, C-Tick, IEC/EN60601-1

1. Technische specificatie

Behuizing
Kleur	Wit
Deklaag Patroon

Opmerking

1. EPEAT Gold of Zilver is alleen geldig waar Philips het product registreert. Bezoek www.epeat.net voor de registratiestatus in uw land.
2. Deze gegevens kunnen worden gewijzigd zonder kennisgeving. Ga naar www.philips.com/support om de laatste versie van de folder te downloaden.

6.1 Resolutie & vooringestelde standen

1 Maximale resolutie

2560 × 1440 bij 60 Hz (digitale ingang)

2 Aanbevolen resolutie

2560 × 1440 bij 60 Hz (digitale ingang)

H. freq (kHz)	Resolutie V. freq (Hz)
31,47 720 × 400 70,09
31,47 640 × 480 59,94
35,00 640 × 480 66,67
37,86 640 × 480 72,81
37,5 640 × 480 75,00
37,88 800 × 600 60,32
46,88 800 × 600 75,00
48,36 1024 × 768 60,00
60,02 1024 × 768 75,03
44,77 1280 × 720 59,86
63,98 1280 × 1024 60,02
79,98 1280 × 1024 75,03
55,94 1440 × 900 59,89
70,64 1440 × 900 74,99
75,00 1600 × 1200 60,00
65,29 1680 × 1050 59,95
67,50 1920 × 1080 60,00
74,04 1920 × 1080 59,95
88,79 2560 × 1440 59,95

Opmerking

• Houd er rekening mee dat het scherm het beste resultaat geeft bij de eigen resolutie van 2560 X 1440 bij 60Hz. Volg dit advies voor de resolutie om de beste weergavekwaliteit te verkrijgen.
• Voor het gebruik van DVI is een Dual-link DVI-kabel nodig voor de maximale resolutie van 2560 x 1440.
• De hoogste door HDMI ondersteunde schermresolutie is 2560 x 1440 maar dit is altijd afhankelijk van de capaciteit van de grafische kaart en de Blu Ray/videospelers.

6.2 Crystalclear

Dit nieuwste scherm van Philips levert Crystalclear beelden van 2560x1440. Door gebruik te maken van hoogpresterende schermen met een hoge pixeldichtheid, 178/178 brede beeldhoeken, mogelijk gemaakt door bronnen met een grote bandbreedte zoals Displayport, HDMI of Dual link DVI, laat dit nieuwe scherm uw beelden tot leven komen. Of u nu een veeleisende professional bent die uiterst gedetailleerde informatie nodig heeft voor CAD-CAM, of u grafische 3D-toepassingen gebruikt of u bent een financieel genie dat met enorme spreadsheets werkt, dit Philips scherm biedt u Crystalclear beelden.

7. Voedingsbeheer

Als uw computer is uitgerust met een VESA DPM-compatibele grafische kaart of de daarbij behorende software, kan de monitor automatisch het energieverbruik verminderen als deze niet in gebruik is. Komt er dan invoer van een toetsenbord, muis of ander invoerapparaat, wordt de monitor automatisch geactiveerd. Onderstaande tabel toont het energieverbruik en de wijze waarop de energiebesparing gesignaleerd wordt:

Definitie van energieverbruik
VESA-stand	Video	H-sync	V-sync	Opgenomen vermogen	Led-kleur
Actief	AAN	Ja	Ja	39,8 W (standaard), 50 (max.) (met audio)	Wit
Slaapstand (Stand-by)	UIT Nee Nee			0,3 W (standaard)	Wit (knippert)
Uit (voedingsscha-kelaar)	UIT - 0 W UIT

De volgende instelling wordt gebruikt om het stroomverbruik op deze monitor te meten.

• Oorspronkelijke resolutie: 2560 × 1440
- Contrast: 50%
• Helderheid: 300 nits
- Kleurtemperatuur: 6500k met volledig wit patroon
• Audio inactief (Uit)

Opmerking

Deze gegevens kunnen worden gewijzigd zonder kennisgeving.

8. Reglementaire informatie

Congratulations!

8. Informatie over voorschriften

Lead-free Product

8. Informatie over voorschriften

8. Informatie over voorschriften

8. Informatie over voorschriften

8. Informatie over voorschriften

8. Informatie over voorschriften

使环保用期限

9.1 Het beleid van Philips m.b.t. pixeldefecten in platte beeldschermen

Philips streeft ernaar producten van de hoogste kwaliteit te leveren. Wij gebruiken een aantal van de meest geavanceerde productieprocessen in de branche en oefenen strikte kwaliteitscontrole uit. Defecte pixels of subpixels op de TFT-schermen die voor platte monitorschermen gebruikt worden, zijn echter soms niet te vermijden. Geen enkele fabrikant kan garanderen dat alle schermen vrij zijn van pixeldefecten, maar Philips garandeert dat elke monitor die een onaanvaardbaar aantal defecten heeft, onder garantie zal worden gerepareerd of vervangen. Deze mededeling geeft uitleg over de verschillende soorten pixeldefecten en definieert het aanvaardbare defectenniveau voor elk soort. Om in aanmerking te komen voor reparatie of vervanging onder garantie, moet het aantal defecte pixels op een TFT-schem deze aanvaardbare niveaus overstijgen. Bijvoorbeeld niet meer dan 0,0004 % van de subpixels in een monitor mag defect zijn. Omdat sommige soorten of combinaties van pixeldefecten eerder opgemerkt worden dan anderen, stelt Philips bovendien de kwaliteitsnormen daarvoor nog hoger. Deze garantie is wereldwijd geldig.

Pixels en subpixels

Een pixel, of beeldelement, is samengesteld uit drie subpixels in de hoofdkleuren rood, groen en blauw. Een groot aantal pixels samen vormen een beeld. Wanneer alle subpixels van een pixel verlicht zijn, verschijnen de drie gekleurde subpixels samen als een enkele witte pixel. Wanneer ze allemaal donker zijn, verschijnen de

drie gekleurde subpixels samen als één zwarte pixel. Andere combinaties van verlichte en donkere subpixels verschijnen als enkele pixels van andere kleuren.

Soorten pixeldefecten

Pixel- en subpixeldefecten verschijnen op verschillende manieren op het scherm. Er zijn twee categorieën pixeldefecten en een aantal verschillende soorten subpixeldefecten in elke categorie.

Lichte punt-defecten

Lichte punten verschijnen als pixels of subpixels die altijd verlicht of 'aan' staan. Dit betekent dat een licht punt een subpixel is die duidelijk afsteekt op het scherm als de monitor een donker patroon weergeeft. Dit zijn de mogelijke soorten defecten van lichte punten.

Eén verlichte rode, groene of blauwe subpixel.

Twee naast elkaar gelegen verlichte subpixels:

• rood + blauw = paars
• rood + groen = geel
• groen + blauw = cyaan (lichtblauw)

9. Klantenzorg en garantie

Drie naast elkaar gelegen verlichte subpixels (één witte pixel).

Opmerking

Een rood of blauw licht punt moet meer dan 50 procent helderder zijn dan aangrenzende punten, terwijl een groen licht punt 30 procent helderder is dan aangrenzende punten.

Zwarte puntdefecten

Zwarte punten verschijnen als pixels of subpixels die altijd donker of 'uit' staan. Dat wil zeggen dat een zwarte pixel een subpixel is die op het scherm opvalt als de monitor een lichtpatroon weergeeft. Dit zijn de mogelijke soorten zwarte punt-defecten.

Nabijheid van pixeldefecten

Omdat pixel- en subpixeldefecten van hetzelfde soort die dicht bij elkaar in de buurt zijn eerder opgemerkt kunnen worden, specificeert Philips ook de toleranties voor de nabijheid van pixeldefecten.

Om in aanmerking te komen voor reparatie of vervanging als gevolg van defecte pixels tijdens de garantieperiode, moet een TFT-scherm in een monitor van Philips defecte pixels of subpixels hebben die de tolerantie in de volgende tabel overschrijden.

HELDERE PUNTDEFECTEN ACCEPTABEL NIVEAU
1 heldere subpixel 3
2 heldere subpixels naast elkaar 1
3 heldere subpixels naast elkaar (een wit pixel) 0
Afstand tussen twee heldere punten* >15mm
Totaal aantal heldere punten van alle soorten 3
ZWARTE PUNTDEFECTEN ACCEPTABEL NIVEAU
1 donkere subpixel 5 of minder
2 donkere subpixels naast elkaar 2 of minder
3 donkere subpixels naast elkaar	0
Afstand tussen twee zwarte punt-defecten*	>15mm
Totaal aantal zwarte punt-defecten van alle types	5 of minder
TOTAAL AANTAL DEFECTE PUNTEN	ACCEPTABEL NIVEAU
Totaal aantal heldere of zwarte punten van alle types	5 of minder

Opmerking

1. 1 of 2 defecte subpixels naast elkaar komen overeen met 1 defect punt
2. Deze monitor voldoet aan ISO9241-307 en Klasse I. (ISO9241-307: Ergonomische vereisten, methoden voor analyse en nalevingstest voor elektronische beeldschermen)
3. ISO9241-307 is de opvolger van de norm ISO13406 die door de International Organisation for Standardisation (ISO) is ingetrokken per: 2008-11-13.

9.2 Klantenzorg en garantie

Voor informatie over de garantiedekking en de vereisten voor extra ondersteuning die geldig is voor uw regio, kunt u terecht op de website www.philips.com/support. U kunt ook contact opnemen met het nummer van het Philips Customer Care-centrum dat hieronder is vermeld.

Contactgegevens voor de regio WEST-EUROPA:

Land CSP Hotline-nummer Prijs		Openingstijden
Austria RTS +43	0810 000206 €	0,07 Mon to Fri : 9am - 6pm
Belgium	Ecare	[phone]	€ 0,06	Mon to Fri : 9am - 6pm
Cyprus	Alman	800 92 256	Free of charge	Mon to Fri : 9am - 6pm
Denmark	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Finland	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
France	Mainteq	[phone] € 0,09	Mon to Fri : 9am	- 6pm
Germany	RTS +49 0180	3 386 853 € 0,09 Mon to Fri : 9am - 6pm
Greece	Alman	[phone]	Free of charge	Mon to Fri : 9am - 6pm
Ireland	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm
Italy	Anovo Italy	[phone]	€ 0,08	Mon to Fri : 9am - 6pm
Luxembourg	Ecare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Netherlands	Ecare	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Norway	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Poland	MSI	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Portugal	Mainteq	800 780 902	Free of charge	Mon to Fri : 8am - 5pm
Spain	Mainteq	[phone]	€ 0,10	Mon to Fri : 9am - 6pm
Sweden	Infocare	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
Switzerland	ANOVO CH	[phone]	Local call tariff	Mon to Fri : 9am - 6pm
United Kingdom	Celestica	[phone]	Local call tariff	Mon to Fri : 8am - 5pm

9. Klantenzorg en garantie

Contactgegevens voor de regio MIDDEN- EN OOST-EUROPA:

Land Telefooncentrum	CSP Klantnummer
Belarus N/A IBA			[phone] [phone]
Bulgaria N/A LAN Service	[phone]
Croatia N/A MR Service Ltd	[phone]	1111
Czech Rep.	N/A Asupport	420 272 188	300
Estonia	N/A FUJITSU		[phone](General) [phone](workshop)
Georgia	N/A Esabi	[phone]	34 71
Hungary	N/A Profi Service		[phone](General) [phone](For AOC&Philips only)
Kazakhstan	N/A Classic Service	I.l.c. [phone]	15
Latvia	N/A	ServiceNet LV	[phone] [phone]
Lithuania	N/A UAB Servicenet		[phone](general) [phone] (for Philips)
Macedonia	N/A AMC	[phone]	97
Moldova	N/A Comel	[phone]
Romania	N/A Skin	[phone]	69
Russia	N/A CPS	+7 (495) 645	6746
Serbia&Montenegro	N/A	Kim Tec d.o.o.	[phone]
Slovakia N/A Datalan Service	+421 2 49	207155
Slovenia N/A PC H.and	+386 1 530	08 24
the republic of Belarus	N/A ServiceBy	[phone]	0203
Turkey	N/A	Tecpro	[phone]
Ukraine	N/A Topaz	[phone]	64 95
	N/A Comel	[phone]	4225

Contactgegevens voor de LATIJNS-AMERIKA:

Land	Telefooncentrum	Klantnummer
Brazil	Vermont	0800-7254101
Argentina		0800 3330 856

9. Klantenzorg en garantie

Contactgegevens voor China:

Land Telefooncentrum Klantnummer
China PCCW Limited	4008 800 008

Contactgegevens voor NOORD-AMERIKA:

Land Telefooncentrum Klantnummer
U.S.A. EPI - e-center [phone]
Canada EPI - e-center [phone]

Contactgegevens voor de APMEA-regio:

Land ASP Klantnummer Openingstijden
Australia	AGOS NETWORK PTY LTD	1300 360 386 Mon.~Fri. 9:00am-5:30pm
New Zealand Visual Group Ltd. 0800 657447 Mon.~Fri. 8:30am-5:30pm
Hong Kong Macau	Company: Smart Pixels Technology Ltd.	Hong Kong: Tel: [phone] Macau: Tel: [phone]	Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm
India	REDINGTON INDIA LTD	Tel: [phone] SMS: PHILIPS to 56677	Mon.~Fri. 9:00am-5:30pm
Indonesia	PT. CORMIC SERVISINDO PERKASA	[phone] (Customer Hotline) [phone] (Customer Hotline)	Mon.~Thu. 08:30-12:00; 13:00-17:30 Fri. 08:30-11:30; 13:00-17:30"
Korea	Alphascan Displays, Inc	1661-5003	Mon.~Fri. 9:00am-5:30pm Sat. 9:00am-1:00pm
Malaysia	R-Logic Sdn Bhd	[phone]	Mon.~Fri. 8:15am-5:00pm Sat. 8:30am-12:30am
Pakistan	TVONICS Pakistan	[phone]	Sun.~Thu. 10:00am-6:00pm
Singapore	Philips Singapore Pte Ltd (Philips Consumer Care Center)	(65) 6882 3966	Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm
Taiwan	FETEC.CO	0800-231-099	Mon.~Fri. 09:00 - 18:00
Thailand	Axis Computer System Co., Ltd.	[phone] Mon.~Fri.	08:30am~05:30pm
South Africa	Computer Repair Technologies	011 262 3586	Mon.~ Fri. 08:00am~05:00pm
Israel	Eastronics LTD	1-800-567000	Sun.~Thu. 08:00-18:00

1. Klantenzorg en garantie

Vietnam	FPT Service Informatic Company Ltd. - Ho Chi Minh City Branch	[phone]Ho Chi Minh City+84 5113.562666Danang City+84 5113.562666Can tho Province	Mon.~Fri. 8:00-12:00, 13:30-17:30Sat. 8:00-12:00
Philippines	EA Global Supply Chain Solutions ,Inc.	[phone]; 6359456 Mon.~Fri. 8:30am~5:30pm
Armenia Azerbaijan Georgia Kyrgyzstan Tajikistan	Firebird service centre	[phone] Sun.~Thu.	09:00 - 18:00
Uzbekistan	Soniko Plus Private Enterprise Ltd	[phone] Mon.~Fri.	09:00 - 18:00
Turkmenistan	Technostar Service Centre	+(99312) 460733, 460957	Mon.~Fri. 09:00 - 18:00
Japan	フィリップスモニター・サポートセンター	0120-060-530 Mon.~Fri. 10:00 - 17:00

10. Problemen oplossen & veelgestelde vragen

10.1 Problemen oplossen

Deze pagina behandelt de problemen die u als gebruiker zelf kunt oplossen. Kunt u aan de hand hiervan uw probleem niet oplossen, neem dan contact op met een servicevertegenwoordiger van Philips.

1 Algemene problemen

Geen beeld (voedings-LED niet opgelicht)

• Zorg ervoor dat het netsnoer op het stopcontact aangesloten is en achterop de monitor.
• Zet de hoofdschakelaar op de voorzijde van de monitor in de stand UIT en daarna weer op AAN.

Geen beeld (voedings-LED is wit)

• Zorg ervoor dat de computer ingeschakeld is.
• Controleer of de signaalkabel is aangesloten op de computer.
• Controleer of er geen pinnen van de monitorkabel verbogen zijn. Buig ze voorzichtig recht of vervang de kabel.
  • De energiebesparing kan actief zijn

Het scherm vermeldt het volgende

• Controleer of de monitorkabel is aangesloten op de computer. (zie ook de snelle installatiegids).
• Controleer of er geen pinnen van de monitorkabel verbogen zijn.
• Zorg ervoor dat de computer ingeschakeld is.

De knop AUTO werkt niet

- De Auto-functie is alleen van toepassing in deVGA-Analog (analoge VGA)-modus. Als het resultaat niet voldoet, kunt u handmatige aanpassingen aanbrengen via het OSD-menu.

Opmerking

De Auto-functie is niet van toepassing in de DVI-Digital (DVI-digitale) modus omdat deze functie niet nodig is.

Zichtbare tekens van rook of vonken

• Voer geen stappen uit van de probleemoplossing
- Koppel de monitor onmiddellijk los van de voedingsbron voor uw veiligheid
- Neem onmiddellijk contact op met de klantendienst van Philips.

2 Beeldproblemen

Beeld staat niet in het midden

• Pas de beeldpositie aan met de functie "Auto" in het OSD-hoofdmenu.
• Stel de beeldpositie in met Phase (Fase)/Clock (Klok) onder Setup (Instelling) in het OSD-hoofdmenu. Dit is alleen geldig in de VGA-modus.

Beeld trilt op het scherm

- Controleer of de signaalkabel goed op de videokaart van de computer bevestigd is.

Er verschijnt verticale flikkering

• Pas de beeldpositie aan met de functie "Auto" in het OSD-hoofdmenu.
• Elimineer de verticale balken met Phase (Fase)/Clock (Klok) onder Setup (Instelling) in het OSD-hoofdmenu. Dit is alleen geldig in de VGA-modus.

10. Problemen oplossen & veelgestelde vragen

Horizontaal geflikker in het beeld

• Pas de beeldpositie aan met de functie "Auto" in het OSD-hoofdmenu.
• Elimineer de verticale balken met Phase (Fase)/Clock (Klok) onder Setup (Instelling) in het OSD-hoofdmenu. Dit is alleen geldig in de VGA-modus.

Het beeld is wazig, onduidelijk of te donker

- Stel contrast en helderheid bij met het OSD-menu.

Er verschijnt een "nabeeld" of "geestbeeld" door "inbranden", zelfs na het uitschakelen.

• Een ononderbroken weergave van stilstaande of statische beelden gedurende een langere periode kan een "ingebrand beeld", "nabeeld" of "schaduwbeeld" veroorzaken. "Inbranden", "nabeelden" of "spookbeelden" is een bekend verschijnsel in de technologie van monitorschermen. In de meeste gevallen verdwijnt dit "ingebrand beeld", "nabeeld" of "schaduwbeeld" geleidelijk enige tijd nadat de voeding werd uitgeschakeld.
  • Activeer altijd een programma met een bewegende schermbeveiliging wanneer u de monitor onbewaakt achterlaat.
  • Activeer altijd een toepassing voor de periodieke schermvernieuwing als uw monitor ongewijzigde statische inhoud zal weergeven.
• Het niet inschakelen van schermbeveiliging of een toepassing die het scherm periodiek ververst, kan ernstige tekenen van "inbranden", "nabeelden" de "spookbeelden" veroorzaken, die niet verdwijnen en die niet hersteld kunnen worden. Dergelijke schade wordt niet door de garantie gedekt.

Beeld is vervormd. Tekst is wazig en gerafeld.

- Zet de beeldresolutie van de computer op dezelfde waarde als de aanbevolen waarde voor de monitor.

Groene, rode, blauwe, zwarte en witte punten op het scherm

- De resterende punten zijn een normaal kenmerk van de LCD-schermen die in de moderne technologie worden gebruikt. Raadpleeg het pixelbeleid voor meer informatie.

Het "voedingslampje" is te sterk en stoort

- U kunt het "voedingslampje" aanpassen met de instelling voor de voedings-LED in het OSD-hoofdmenu.

3 Audioprobleem

Geen geluid

• Controleer of de audiokabel correct is aangesloten op de pc en monitor.
• Controleer of de audio niet gedempt is. Druk in het OSD op "Menu", selecteer "Audio" en vervolgens "Mute" (Dempen). Controleer of het apparaat niet in de positie "Off" (Uit) staat.
• Druk in het OSD-hoofdmenu op "Volume" om het volume te regelen.

10.2 Veelgestelde vragen SmartControl Premium

Q1. Ik vervang de monitor bij een PC door een andere en de SmartControl Premium is plotseling onbruikbaar. Wat moet ik doen?

Ant.: Start uw pc opnieuw op en kijk of SmartControl Premium kan werken. Anders zult u SmartControl Premium moeten verwijderen en opnieuw installeren om zeker te zijn dat het juiste stuurprogramma is geïnstalleerd.

10. Problemen oplossen & veelgestelde vragen

Q2. De functies van de SmartControl Premium werkten eerder goed, maar nu niet meer. Wat kan ik doen?

Ant.: Hebt u de volgende handelingen uitgevoerd, dan kan het nodig zijn het stuurprogramma van de monitor opnieuw te installeren.

• Videokaart vervangen door een andere
• Videostuurprogramma bijwerken
- Activiteiten op het besturingssysteem, zoals een servicepack of patch
- Windows Update uitvoeren en een bijgewerkte monitor en/of videostuurprogramma gebruiken
- Windows werd gestart terwijl de monitor was uitgeschakeld of losgekoppeld. Klik met de rechtermuisknop op My Computer (Deze Computer) en kies Properties (Eigenschappen) > Hardware > Device Manager (Apparaatbeheer). Als onder Monitor “Plug and Play Monitor” (Plug and Play-monitor) is weergegeven, moet u de installatie opnieuw uitvoeren. Verwijder SmartControl Premium en installeer het programma opnieuw.

Q3. Nadat SmartControl Premium is geinstalleerd, verschijnt er na enige tijd niets op het scherm wanneer op het tabblad SmartControl Premium wordt geklikt, of er verschijnt een foutmelding. Wat is er aan de hand?

Ant.: Het is mogelijk dat uw grafische adapter niet compatibel is met SmartControl Premium. Is de videokaart van een van de hierboven genoemde merken, probeer dan het nieuwste stuurprogramma te downloaden van de website van de fabrikant. Installeer het stuurprogramma. Verwijder SmartControl Premium en installeer het opnieuw.

Als het nog niet werkt, wordt tot onze spijt de grafische kaart niet ondersteund. Bezoek de website van Philips en controleer of er een bijgewerkt SmartControl Premium-stuurprogramma beschikbaar is.

Q4. Wanneer ik op Product Information (Productinformatie) klik, zie ik slechts een deel van de gegevens. Wat is er gebeurd?

Ant.: het kan zijn dat het stuurprogramma van uw videokaart niet de laatste versie is met volledige ondersteuning van DDC/Cl-interface. Probeer de nieuwste versie van het stuurprogramma te downloaden van de website van de fabrikant. Installeer het stuurprogramma. Verwijder SmartControl Premium en installeer de toepassing opnieuw.

Q5. Ik ben de PIN-code voor de Theft Deterrence (Diefstalpreventie) vergeten. Wat moet ik doen?

Ant.: Philips Service center heeft het recht om te vragen naar een geldige identificatie en autorisatie om het eigendomsrecht op de monitor vast te stellen.

De diefstalbeveiliging wordt aangeboden als een handige gratis optie. Het beheer van PIN-getallen is de verantwoordelijkheid van de individuele gebruiker of de organisatie die deze instelt.

Voor het geval het PIN-getal is vergeten, kan het servicecentrum van Philips dit opnieuw voor u instellen tegen nominale kosten na verificatie van het eigenaarschap. Merk op dat deze activiteit niet onder de standaard garantievoorwaarden valt.

10. Problemen oplossen & veelgestelde vragen

V6. In een monitor met de SmartImage-functie, reageert het sRGB-schema van de kleurtemperatuurfunctie in SmartControl Premium niet. Hoe komt dat?

Ant.: Is SmartImage actief, dan is het sRGB-schema automatisch inactief. Om sRGB te gebruiken, moet u eerst SmartImage uitschakelen met de knop op de rand van de monitor.

10.3 Algemene veelgestelde vragen

V1: Wat moet ik doen als de monitor na installatie het bericht “Cannot display this video mode” (Kan deze videomodus niet weergeven) toont?

Ant.: De aanbevolen resolutie voor deze monitor: 2560 x 1440 bij 60 Hz.

• Maak alle kabels los en sluit de computer aan op de monitor die u vroeger gebruikte.
• Selecteer in het Startmenu van Windows: Settings/Control Panel (Instellingen/Configuratiescherm). Selecteer het pictogram Display (Beeldscherm) in het Configuratiescherm. Selecteer het tabblad Settings (Instellingen) in het venster Eigenschappen voor Display (Beeldscherm). Verplaats de schuifregelaar in het vak "Desktop Area" (Bureaubladgebied) naar 2560 x 1440 pixels.

- Klik op "Advanced Properties" (Geavanceerde eigenschappen) en zet de Refresh Rate (Vernieuwingsfrequentie) op 60 Hz. Klik daarna op OK.

- Herstart de computer en herhaal stappen 2 en 3 om te controleren of de pc nu is ingesteld op 2560 x 1440 bij 60 Hz.

- Sluit de computer weer af, koppel de oude monitor los en sluit de Philips-monitor weer aan.

- Zet de monitor en daarna de computer weer aan.

V2: Wat is de aanbevolen vernieuwingsfrequentie voor een monitor?

Ant.: De aanbevolen vernieuwingsfrequentie voor een monitor is 60 Hz. Ziet u storingen op het scherm, dan kunt u dit instellen tot 75 Hz om te zien of dat het probleem oplost.

V3: Waarvoor zijn de .inf- en .icm-bestanden op de cd-rom? Hoe installeer ik de stuurprogramma's (.inf en .icm)?

Ant.: Dit zijn de stuurprogrammabestanden voor de monitor. Volg de instructies in de handleiding om ze te installeren. De computer kan u om de monitorstuurprogramma's vragen (.inf- en .icm-bestanden) of om een schijf met stuurprogramma's als u de monitor voor het eerst installeert. Volg de instructies om de meegeleverde cd-rom te gebruiken. De monitorstuurprogramma's (.inf- en .icm-bestanden) worden automatisch geïnstalleerd.

V4: Hoe stel ik de resolutie in?

Ant.: Het stuurprogramma van uw videokaart/grafische kaart en de monitor bepalen samen welke resoluties mogelijk zijn. U kunt de gewenste resolutie selecteren in het Windows® Control Panel (Configuratiescherm van Windows®) met de “Display properties” (Eigenschappen van Beeldscherm).

V5: Wat doe ik als ik in de war raak met de monitorinstellingen via het OSD?

Ant.: Druk op de knop ☐ en selecteer vervolgens "Reset" (Opnieuw instellen) om alle originele fabrieksinstellingen op te roepen.

10. Problemen oplossen & veelgestelde vragen

V6: Is het monitorscherm bestand tegen krassen?

Ant.: Het is doorgaans aanbevolen het beeldschermoppervlak niet bloot te stellen aan schokken en contact met scherpe of botte voorwerpen. Hanteert u de monitor, zorg er dan voor dat er geen druk op het beeldschermoppervlak wordt uitgeoefend. Dit kan de garantie nadelig beïnvloeden.

V7: Hoe maak ik het monitorscherm schoon?

Ant.: Voor normale schoonmaakwerkzaamheden gebruikt u een schone, zachte doek. Eventueel kunt u isopropanol gebruiken. Gebruik geen andere schoonmaakmiddelen zoals ethanol, aceton, hexaan enz.

V8: Kan ik de kleurinstelling van de monitor veranderen?

Ant.: Ja, u kunt uw kleurinstelling wijzigen via de OSD-bediening zoals hieronder beschreven:

- Druk op de knop om het OSD-menu (On Screen Display) weer te geven.

- Druk op de knop ▼ om de optie [Color] (Kleur) te selecteren en druk vervolgens op OK om de kleurinstelling te openen. Er zijn drie instellingen, zoals hieronder weergegeven.

1. Color Temperature (Kleurtemperatuur): de zes instellingen zijn 5000K, 6500K, 7500K, 8200K, 9300K en 11500K. Met instellingen binnen het bereik van 5000K, verschijnt het scherm in een "warme, roodwitte kleurtint", terwijl een temperatuur van 11500K zorgt voor een "koele, blauwwitte kleurtint".

2. sRGB: dit is een standaardinstelling voor de juiste kleuruitwisseling tussen verschillende apparaten (zoals digitale camera's, monitors, printers, scanners enz.).

3. User Define (Door gebruiker gedefinieerd): de gebruiker kan zijn/haar voorkeurskleur kiezen door rood, blauw en groen in te stellen.

Opmerking

Een meting van de lichtkleur die uitgestraald wordt door een object terwijl het wordt verwarmd. Deze waarde wordt uitgedrukt in de absolute temperatuurschaal (in kelvin). Een lage temperatuur, zoals 2004K is rood, een hoge temperatuur als 9300K is blauw. Een neutrale temperatuur is wit, bij 6504K.

V9: Kan ik de monitor op elke computer, elk werkstation en elke Mac aansluiten?

Ant.: Ja. Alle Philips-monitors zijn volledig compatibel met standaardcomputers, Mac's en werkstations. Het kan nodig zijn een verloopstuk te gebruiken voor het aansluiten van de monitor op een Mac. Neem contact op met uw Philips-leverancier voor meer informatie.

V10: Zijn Philips-monitoren Plug-and-Play?

Ant.: Ja, de monitoren zijn compatibel met Plug-and-Play van Windows 7/Vista/XP/NT, Mac OSX, Linux

V11: Wat is een klevend beeld, inbranden, een nabeeld of een geestbeeld op een monitorscherm?

Ant.: Een ononderbroken weergave van stilstaande of statische beelden gedurende een langere periode kan een "ingebrand beeld", "nabeeld" of "schaduwbeeld" veroorzaken. "Inbranden", "nabeelden" of "spookbeelden" is een bekend verschijnsel in de technologie van monitorschermen. In de meeste gevallen verdwijnt dit "ingebrand beeld", "nabeeld" of "schaduwbeeld" geleidelijk enige tijd nadat de voeding werd uitgeschakeld.

Activeer altijd een programma met een bewegende schermbeveiliging wanneer u de monitor onbewaakt achterlaat.

10. Problemen oplossen & veelgestelde vragen

Activeer altijd een toepassing voor de periodieke schermvernieuwing als uw monitor ongewijzigde statische inhoud zal weergeven.

Waarschuwing

Het niet inschakelen van schermbeveiliging of een toepassing die het scherm periodiek ververst, kan ernstige tekenen van "inbranden", "nabeelden" de "spookbeelden" veroorzaken, die niet verdwijnen en die niet hersteld kunnen worden. Dergelijke schade wordt niet door de garantie gedekt.

V12: Waarom toont het scherm geen scherpe tekst en zijn de tekens gerafeld?

Ant.: Uw monitor werkt het beste met de eigen resolutie van 2560 x 1440 bij 60 Hz. Voor het beste resultaat gebruikt u deze resolutie.

10.4 Veelgestelde vragen voor doorlusschakeling

V1: Welke grafische kaarten ondersteunen doorlusschakeling?

Ant.: Voor de functie doorlusschakeling is de AMD grafische kaart HD6850 of hoger vereist. Informeer voor andere merken grafische kaarten voor de ondersteuning van DisplayPort doorschakeling.

V2: Moet de DP-kabel v1.2 zijn in plaats van v1.1?

Ant.: Voor doorschakelen moet u de DisplayPort 1.2-kabel gebruiken voor een betere gegevensoverdracht.

V3: Hoeveel schermen kunnen tegelijk worden doorgelust?

Ant.: Dat is afhankelijk van de grafische kaart, informeer hiernaar bij de leverancier van de grafische kaart.

10.5 Veelgestelde vragen over Multiview

V1: Waarom kan ik PiP of PbP niet activeren als de bronnen DVI en HDMI zijn?

Ant.: Zie de volgende tabel voor de hoofdbron en de ondersteunde subbron.

MultiView		Mogelijkheid voor subbron (xl)
	Invoer	DP DVI	HDMI 1	HDMI 2
Hoofdbron (xl)	DP ●	●	●
	DVI	●
	HDMI 1	●
	HDMI 2	●

V2: Kan ik het PiP-subvenster vergroten?

Ant.: Ja, u kunt kiezen uit 3 maten: [Small (Klein)], [Middle (Midden)], [Large (Groot)]. Druk op ☐ om het OSD-menu te openen. Selecteer uw voorkeursoptie voor [PiP Size (PiP-grootte)] in het hoofdmenu [PiP / PbP].

V3: Hoe luister ik naar geluid, onafhankelijk van video?

Ant.: Normaal is de geluidsbron gekoppeld aan de hoofdbron voor het beeld. Als u de geluidsbron wilt wijzigen (bijvoorbeeld om naar uw MP3-speler te luisteem ongeacht de ingang voor de videobron) kunt u op 📄 drukken om het OSD-menu te openen. Selecteer de [Audio Source (Geluidsbron)] van uw voorkeur in het hoofdmenu [Audio].

Merk op dat de monitor de volgende keer bij het inschakelen standaard de laatst gekozen geluidsbron selecteert. Mocht u deze willen veranderen, moet u opnieuw door de keuzestappen lopen om de nieuwe geluidsbron als standaard in te stellen.

10. Problemen oplossen & veelgestelde vragen

10.6 Klinische veelgestelde vragen

V1: Kan ik kleurenbeelden gebruiken in de modus Clinical D-image?

Ant.: De modus Clinical D-image is DICOM part-14 gekalibreerd voor uitsluitend grijswaarden.

V2: Kan ik de monitor schoonmaken en heeft dat invloed op de anti-microbiële behuizing?

Ant.: Ja, u kunt schoonmaken met een normaal monitorreinigingsmiddel of met gewoon water. Dit heeft geen invloed op de anti-microbiële behuizing, omdat dat blijvend deel uitmaakt van de body (het is geen coating).

V3: Kan ik alcohol gebruiken om de monitor te reinigen?

Ant.: Gebruik geen alcohol om de monitor schoon te maken omdat dit het plastic en het LCD-scherm met de bijbehorende coatings kan beschadigen of vervormen.

V4: Kan ik de monitor gebruiken in een omgeving voor levensondersteuning of in de nabijheid van patienten?

Ant.: Nee, deze monitor is niet bedoeld voor gebruik in de nabijheid van patiënten.

© 2013 Koninklijke Philips N.V. Alle rechten voorbehouden.

Philips en het Philips-schildembleem zijn gedeponeerde

handelsmerken

van Koninklijke Philips N.V. en worden gebruikt onder de licentie van Koninklijke Philips N.V.

De specificaties zijn onderhevig aan wijzigingen zonder kennisgeving.

Versie: M4C272P4E1T
