Producttype	Multifunctionele printer (zwart-wit)
Merk	Toshiba
Model	e-studio 225
Afmetingen (B x D x H)	570 x 600 x 460 mm
Gewicht	30 kg
Stroomvoorziening	AC 220-240V, 50/60Hz
Stroomverbruik	Minder dan 1,0 kW
Afdruksnelheid	22 pagina's per minuut (A4)
Afdrukresolutie	1200 x 600 dpi
Papiercapaciteit (standaard)	250 vel
Maximaal papierformaat	A4
Functies	Afdrukken, kopiëren, scannen
Verbinding	USB 2.0, Ethernet
Scherm	LCD-display (2 regels)
Geluidsniveau	Minder dan 50 dB (tijdens afdrukken)
Bedrijfstemperatuur	10 - 32 °C
Toner	Toshiba T-2320 (zwart)
Reparabiliteit	Reserveonderdelen beschikbaar via Toshiba-service
Onderhoud	Regelmatig reinigen van de scanner en papierpad
Veiligheid	Voldoet aan CE, RoHS

Veelgestelde vragen - E-studio 225 TOSHIBA

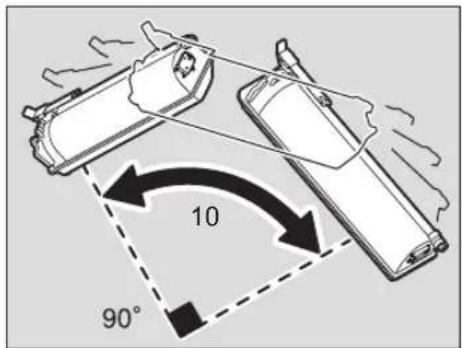

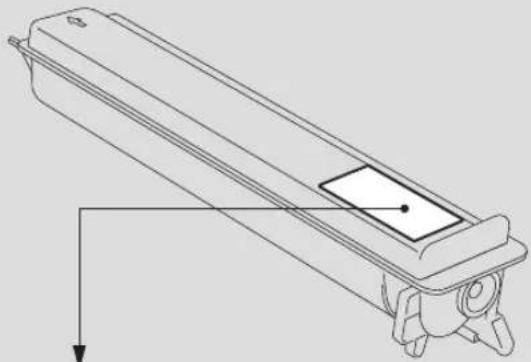

Hoe plaats ik de toner in de Toshiba e-studio 225?

Open de voorklep, verwijder de oude toner door deze voorzichtig uit te schudden. Plaats de nieuwe toner door deze op zijn plaats te klikken tot hij vastklikt. Sluit de klep. De printer voert automatisch een initialisatie uit.

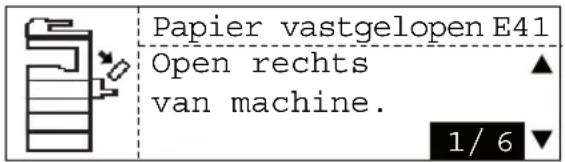

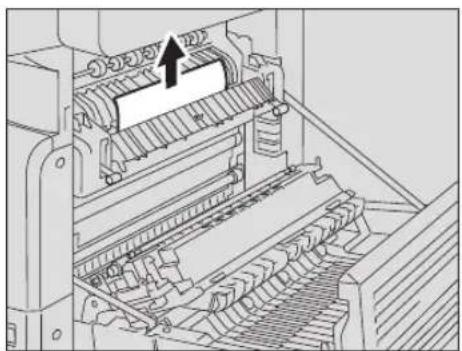

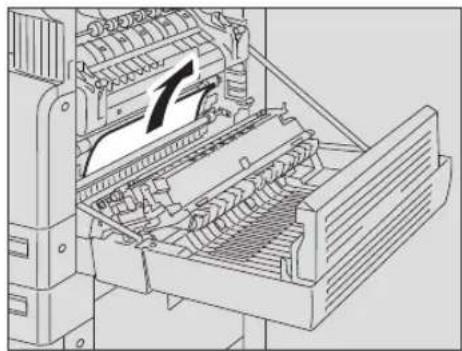

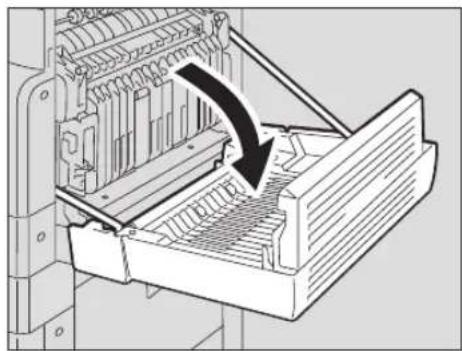

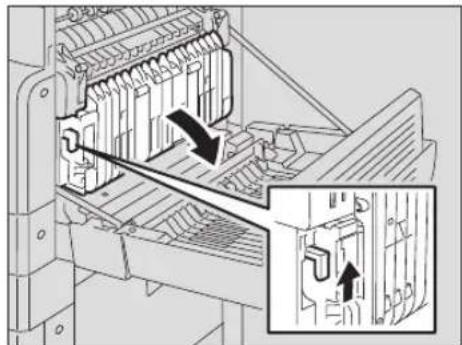

Mijn printer geeft een foutmelding 'papierstoring' - wat moet ik doen?

Schakel de printer uit. Open de papierlade en de achterklep. Verwijder voorzichtig vastgelopen papier door aan de aangegeven richtingen te trekken. Controleer ook de invoerrollen. Sluit alle kleppen en schakel de printer weer in.

Hoe voer ik een reset uit op de e-studio 225?

Houd de knop 'Stop' gedurende 5 seconden ingedrukt tot het display aangeeft dat de reset wordt uitgevoerd. Laat de knop los. De printer start opnieuw op.

Hoe kan ik de afdrukkwaliteit verbeteren?

Zorg ervoor dat de toner niet bijna leeg is. Voer een reinigingscyclus uit via het menu. Gebruik papier van goede kwaliteit. Controleer de afdrukinstellingen op hogere resolutie bij speciale taken.

Wat is het maximale papierformaat dat de printer ondersteunt?

De printer ondersteunt papierformaten tot A4. Voor bijzondere formaten kunt u de universele lade gebruiken, maar het maximaal formaat is 216 x 356 mm.

Hoe sluit ik de e-studio 225 aan op een netwerk?

Gebruik een Ethernet-kabel om de printer aan te sluiten op uw router. Ga in het menu naar 'Netwerkinstellingen' en selecteer 'Automatisch IP'. U kunt ook een vast IP-adres instellen. Raadpleeg de handleiding voor meer details.

Wat moet ik doen als de printer niet inschakelt?

Controleer of de stekker goed is aangesloten en of het stopcontact spanning geeft. Probeer een ander netsnoer. Als het probleem aanhoudt, kan er een interne zekering defect zijn; neem contact op met Toshiba-service.

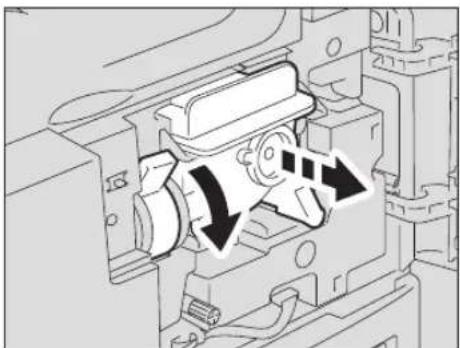

Hoe vervang ik de trommeleenheid van de e-studio 225?

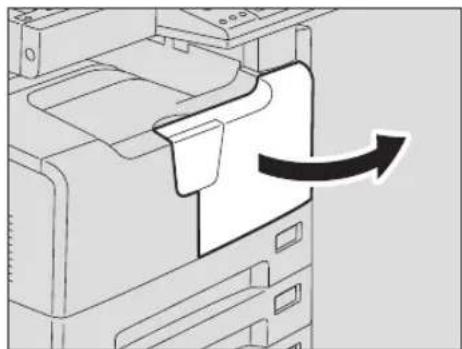

Schakel de printer uit en open de voorklep. Verwijder de toner. Trek de trommeleenheid naar buiten door aan de hendel te trekken. Plaats de nieuwe trommel, plaats de toner terug en sluit de klep. De printer kalibreert automatisch.

Hoe reinig ik de scanner van de e-studio 225?

Schakel de printer uit. Open de scannerdeksel. Gebruik een zachte, pluisvrije doek met een mild reinigingsmiddel (geen alcohol). Reinig de glasplaat en de witte strip eronder. Laat alles drogen voordat u de deksel sluit.

Waar kan ik de handleiding voor de Toshiba e-studio 225 downloaden?

Ga naar de website van Toshiba of naar notice-facile.com. Zoek op model 'e-studio 225'. Kies uw taal en download de PDF-handleiding. U kunt ook vragen om een vertaling per e-mail.

GEBRUIKSAANWIJZING E-studio 225 TOSHIBA

Hartelijk dank voor de aanschaf van het multifunctionele digitale systeem van TOSHIBA. Wij hebben deze handleiding voor de bediening van dit multifunctionele systeem voor u samengesteld.

In dit bedieningsvoorschrift wordt het volgende beschreven:

• Het gebruik van het multifunctionele systeem
• Het controleren en uitvoeren van het onderhoud van het multifunctionele systeem
• Het oplossen van mechanische problemen en kopieerproblemen

Lees a.u.b. eerst deze handleiding voordat u het multifunctionele systeem in gebruik neemt. Houd deze handleiding bij de hand en bewaar die om die later in voorkomende gevallen te kunnen raadplegen.

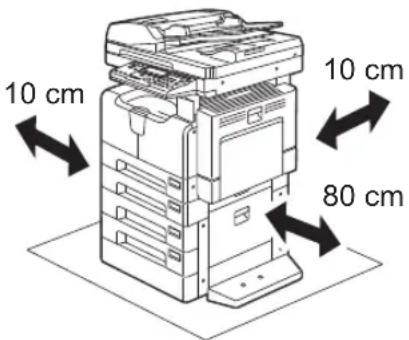

Wanneer eenmaal een geschikte plaats voor de installatie van de e-STUDIO195/225/245 is bepaald, verander deze dan niet meer. Voorkom overmatige warmte, stof, trillingen en direct zonlicht. Zorg ook voor voldoende ventilatie omdat het systeem een kleine hoeveelheid ozon uitstoot.

De unit wordt geclassificeerd als een laserproduct van klasse 1 conform IEC 60825-1:1993, IEC60825-1.2007 inclusief wijzigingen.

De unit gebruikt een laserdiode met een output van max. 5 mW, golflengte 785, continupuls.

Voorzichtig:

Het gebruik van besturingen of instellingen of de werking van procedures anders dan welke hier zijn beschreven kunnen resulteren in een gevaarlijke stralingsbelasting.

Waarschuwing:

Dit is een klasse A product. Binnenshuis kan dit systeem radiostoring veroorzaken. In voorkomend geval kan de gebruiker genoodzaakt zijn om passende maatregelen te nemen.

Alleen voor de EU

Werkomgeving

Vanuit het EMC (Elektromagnetische Compatibiliteit)-standpunt wordt het gebruik van dit systeem in de navolgende omgevingen beperkt:

• Medische omgeving: Dit product is niet gecertificeerd als een medisch product volgens de Richtlijn Medische Producten 93/42EEG.
• Binnenshuis (bijv. woonkamer met TV / radio in de directe omgeving) omdat dit een zogenaamde EMC klasse A product is. Binnenshuis kan dit systeem radiostoring veroorzaken waardoor de gebruiker genoodzaakt kan zijn om adequate maatregelen te nemen.

Alle gevolgen van het gebruik van dit systeem in een beperkte werkomgeving zijn niet de verantwoordelijkheid van TOSHIBA TEC.

De gevolgen van het gebruik van dit systeem in een beperkte werkomgeving kan een elektromagnetisch storing met andere apparaten of machines in de directe omgeving zijn. Dit kan resulteren in een slechte werking met mogelijk verlies van / fouten in gegevens die behoren bij dit product of de andere apparaten / machines die getroffen zijn door de elektromagnetische storing.

Verder is het vanwege de algemene veiligheidsregels niet toegestaan dit product te gebruiken in een omgeving met een explosieve atmosfeer.

CE conformiteit

Dit product is voorzien van een CE-markering in overeenstemming met de bepalingen van de toepasbare Europese richtlijnen, in het bijzonder de Laagspanningsrichtlijn 2006/95/EG, de Elektromagnetische Compatibiliteitsrichtlijn 2004/108/EG voor dit product en de elektrische accessoires en de Radioapparatuur- en Telecommunicatie-eindapparatuur (RE&TTE) richtlijn 1999/5/EG voor de telecommunicatieaccessoires.

De CE-markering is de verantwoordelijkheid van TOSHIBA TEC GERMANY IMAGING SYSTEMS GmbH, Carl-Schurz-Str. 7, 41460 Neuss, Duitsland, telefoon [phone]. Vraag uw dealer of TOSHIBA TEC voor een kopie van de betreffende CE verklaring van conformiteit.

Alleen voor de EU

De navolgende informatie is uitsluitend bestemd voor EU-landen:

Dit systeem is gemarkeerd volgens de eisen in de EU-richtlijn 2002/96/EC. (Richtlijn betreffende afval van elektrische en elektronische uitrusting - WEEE)

Het gebruik van dit symbool geeft aan dat dit product niet mag worden afgevoerd als huisvuil en derhalve apart moet worden afgevoerd. Door dit product op een juiste wijze af te voeren, helpt u bij het beschermen van het milieu en de gezondheid, die anders nadelig zou kunnen worden beïnvloed bij een onjuiste afvoer van dit systeem.

Neem, voor nadere informatie over de afvoer en recycling van dit product, contact op met uw leverancier waar u dit systeem kocht.

De navolgende informatie is uitsluitend bestemd voor EU-landen:

Afvoeren van batterijen en/of accu's (gebaseerd op de EU-richtlijn 2006/66/EC, Richtlijn betreffende batterijen en accu's en lege batteries en accu's)

Om ervan verzekerd te zijn dat batterijen en/of accu's op een juiste wijze worden afgevoerd, helpt u bij het beschermen van de aanwezige negatieve gevolgen voor het milieu en de gezondheid, die anders nadelig zou kunnen worden beïnvloed bij een onjuiste afvoer van deze producten.

Neem, voor nadere informatie over de afvoer en recycling van de batterijen en/of accu's, contact op met uw leverancier waar u dit systeem kocht.

Onze handleidingen op een rijtje

Deze handleidingen zijn bedoeld voor de bediening van de e-STUDIO195/225/245. Selecteer en lees de handleiding die het beste aan uw behoefte voldoet. Deze handleiding is het Bedieningsvoorschrift voor de kopieerfuncties.

Basisfuncties

Bedieningsvoorschrift voor de kopieerfuncties (in boekvorm, deze handleiding)

In deze handleiding worden de basishandelingen, voornamelijk de kopieerfuncties, van dit multifunctionele systeem beschreven. Ook worden er veiligheidsmaatregelen beschreven om een juist en veilig gebruik van dit multifunctionele systeem te waarborgen. Lees eerst deze handleiding voordat u het multifunctionele systeem in gebruik neemt.

Faxfuncties

Met Fax-optie GD-1221 kunt u van de Fax-functies gebruik maken.

Bedieningsvoorschrift voor de Faxfunctie (in boekvorm)

In deze handleiding wordt het gebruik van de Fax-functies beschreven. Er zijn diverse functies, zowel op basisniveau als op geavanceerd niveau, voor Fax-verzending/ontvangst beschikbaar.

Afdrukfuncties

U hebt de netwerkprinter-optie GA-1192 (optie) nodig om de afdrukfuncties te kunnen gebruiken.

Snelstartgids voor de afdrukfuncties (in boekvorm)

In deze handleiding vindt u niet alleen basisinformatie over de afdrukfuncties, zoals de GA-1192 accessoires, de noodzakelijke omgevingsomstandigheden en een korte beschrijving van de netwerkaansluitingen, maar ook informatie over storingzoeken. Lees eerst de handleiding voordat u de afdrukfuncties gaat gebruiken.

Netwerkbeheerhandleiding voor de afdrukfuncties (PDF-bestand)

In deze handleiding worden de voor het configureren van een netwerk en het gebruik van de afdrukfuncties vereiste handelingen, zoals het verbinden met een netwerk en het instellen van componenten, beschreven.

Instelhandleiding voor de afdrukfuncties (PDF-bestand)

Deze handleiding bestaat uit deze twee delen.

Bedieningspaneel: In dit deel wordt beschreven hoe de afdrukinstellingen m.b.v. het bedieningspaneel van het multifunctionele systeem geconfigureerd moeten worden.

TopAccess: In dit deel wordt het gebruik van het meegeleverde hulpprogramma

"TopAccess" beschreven. De instellingen en het beheer van het multifunctionele systeem kunnen via een webbrowser worden geregeld.

Afdrukhandleiding (PDF-bestand)

In deze handleiding worden de voor het afdrukken van gegevens vanaf een computer vereiste handelingen, zoals de installatie van de clientsoftware en het gebruik van het printerstuurprogramma, beschreven.

Netwerkfaxhandleiding (PDF-bestand)

In deze handleiding worden de voor het verzenden van een fax vanaf een computer via een netwerk vereiste handelingen, zoals de installatie van de clientsoftware, het gebruik van het N/W-FAX stuurprogramma en de meegeleverde toepassingssoftware "AddressBook Viewer", beschreven.

Scanfuncties

U hebt Scanner upgrade-optie "GA-1202" (optioneel) nodig om de scanfuncties te kunnen gebruiken.

Snelstartgids voor de scanfuncties (PDF-bestand)

In deze handleiding vindt u niet alleen basisinformatie over de scanfuncties, zoals de GA-1202 accessoires, de noodzakelijke omgevingsomstandigheden en een korte beschrijving van de netwerkaansluitingen, maar ook informatie over storingzoeken. Lees eerst deze handleiding voordat u de scanfuncties gaat gebruiken.

Netwerkbeheerhandleiding voor de scanfuncties (PDF-bestand)

In deze handleiding worden de voor het configureren van een netwerk en het gebruik van de scanfuncties vereiste handelingen, zoals het verbinden met een netwerk en het instellen van componenten, beschreven.

Instelhandleiding voor de scanfuncties (PDF-bestand)

Deze handleiding bestaat uit deze twee delen.

Bedieningspaneel: In dit deel wordt beschreven hoe de scaninstellingen m.b.v. het bedieningspaneel van het multifunctionele systeem geconfigureerd moeten worden.

TopAccess: In dit deel wordt het gebruik van het meegeleverde hulpprogramma "TopAccess" beschreven. De instellingen en het beheer van het multifunctionele systeem kunnen via een webbrowser worden geregeld.

Scanhandleiding (PDF-bestand)

In deze handleiding worden de voor het gebruiken van de scanfuncties vereiste handelingen, zoals de installatie en het gebruik van de TWAIN-driver, beschreven.

Het lezen van handleidingen in PDF-bestandsformaat

Om het in PDF (Portable Document Format) opgemaakte bedieningsvoorschrift te kunnen weergeven/afdrukken is Adobe Reader of Adobe Acrobat Reader vereist. Indien geen van beide op uw computer is geïnstalleerd, download dan één van beide. Dit kan worden uitgevoerd via de website van Adobe Systems Incorporated.

Gebruik van deze handleiding

Symbolen in deze handleiding

Deze bedieningshandleiding beschrijft veiligheidsvoorzieningen volgens de drie hieronder weergegeven niveaus, teneinde een juist en veilig gebruik van het multifunctionele systeem te waarborgen.

Voordat u deze handleiding verder leest moet U volledig de bedoeling en het belang van deze navolgende punten begrijpen.

Waarschuwing

Wijst op een mogelijk gevaarlijke situatie die, tenzij deze wordt vermeden, kan leiden tot de dood, zware verwondingen of ernstige beschadiging of brand in het multifunctionele systeem of de omgeving.

Voorzichtig

Wijst op een mogelijk gevaarlijke situatie die, tenzij deze wordt vermeden, kan leiden tot lichte of matige verwondingen, lichte beschadiging van het multifunctionele systeem of de omgeving of verlies van gegevens.

Opmerking

Wijst op informatie waar u bij het bedienen van het multifunctionele systeem op moet letten.

Afwijkend van het bovenstaande, geeft deze handleiding met de volgende aanwijzingen ook informatie, die nuttig en handig kan zijn bij de bediening van dit multifunctionele systeem:

Tip

Hierna volgt handige informatie die van pas kan komen wanneer u het multifunctionele systeem bedient.

Pagina's met onderwerpen welke gerelateerd zijn aan uw huidige werkzaamheden. Bekijk deze pagina's naar behoefte.

Beschrijving van de richting van het origineel/kopieerpapier

A4 of B5 kopieerpapier of originelen kunnen zowel in een staande als een liggende richting worden geplaatst. In deze handleiding is een "-R" aan het papierformaat toegevoegd wanneer dit papierformaat of origineel in een liggende richting wordt geplaatst.

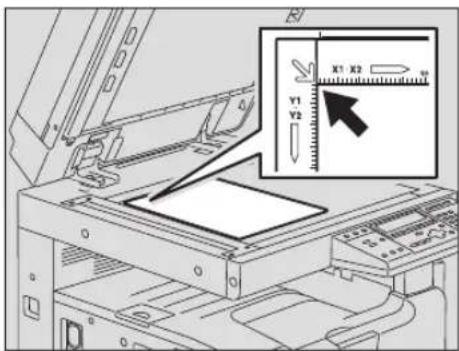

bijv.) A4 origineel op de glasplaat voor originelen

Geplaatst in de staande richting: A4 Geplaatst in de liggende richting: A4-R

Kopieerpapier of originelen met A3 of B4 formaat kunnen alleen in een liggende richting worden geplaatst, daarom krijgen deze formaten geen toevoeging "-R".

Displays

Displays in deze handleiding kunnen afwijken van de actuele displays, afhankelijk van de gebruikersomgeving van het multifunctionele systeem zoals de installatietoestand van opties.

Handelsmerken

• Microsoft, Windows, Windows NT en de merknamen en productnamen van andere Microsoft-producten zijn handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen.
• Adobe, Adobe Acrobat, Adobe Reader, Adobe Acrobat Reader en PostScript zijn handelsmerken van Adobe Systems Incorporated.
• Andere in deze handleiding of in deze software voorkomende bedrijfsnamen en productnamen zijn de handelsmerken van de respectieve bedrijven ervan.

©2011 TOSHIBA TEC CORPORATION Alle rechten voorbehouden

Volgens de copyright wet mag dit voorschrift niet worden gereproduceerd, in wat voor vorm dan ook, zonder voorafgaande toestemming van de TOSHIBA TEC CORPORATION.

Voorwoord....1

Mededeling aan de gebruikers....2

Voordat u deze handleiding leest ....4

De ongeëvenaarde TOSHIBA kwaliteit ....15

Algemene veiligheidsmaatregelen....18

Afwijzing van aansprakelijkheid 25

Milieu informatie 26

Hoofdstuk 1 VOORDAT U GAAT KOPIËREN

Beschrijving van elk onderdeel....28

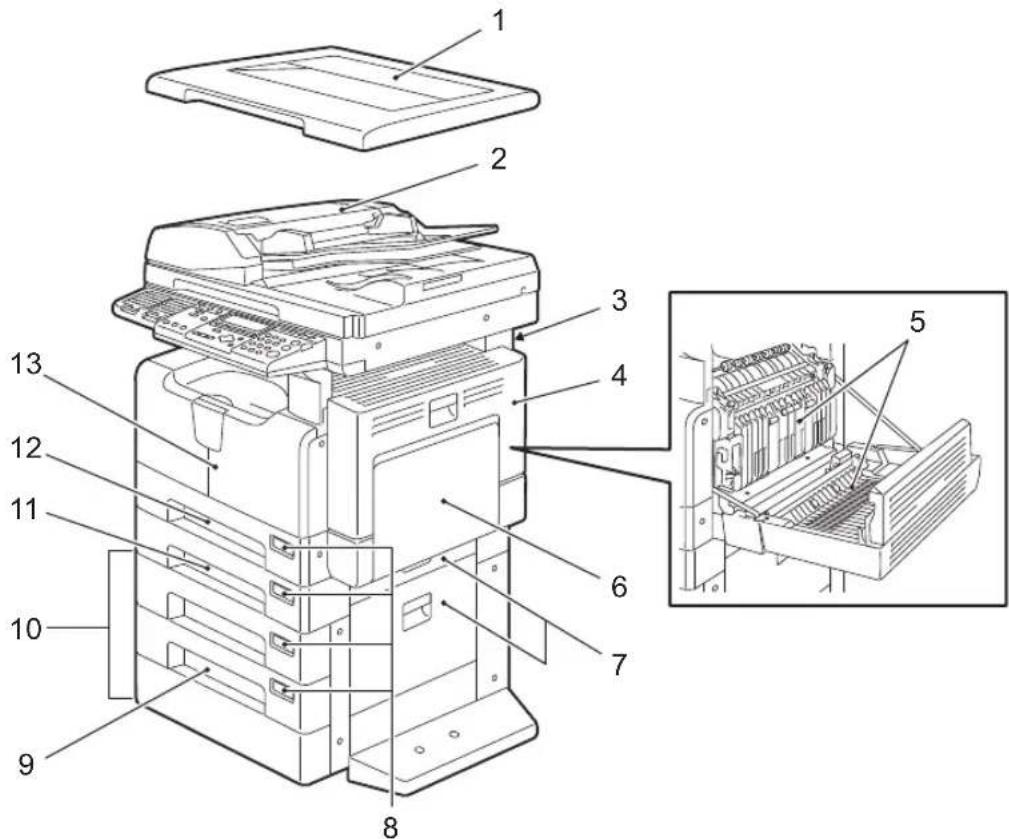

Voorzijde / rechterzijde....28

Linkerzijde / binnenzijde ....29

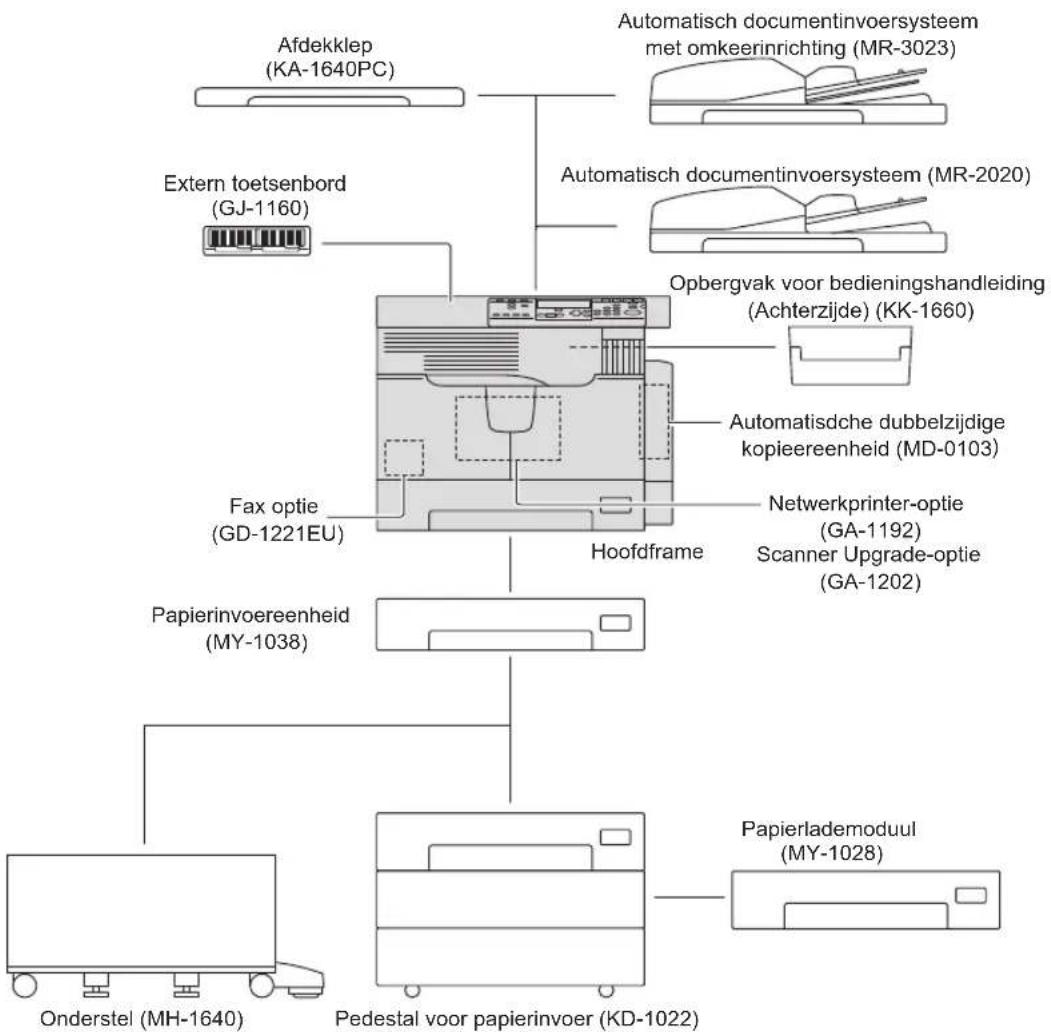

Optionele uitrusting....32

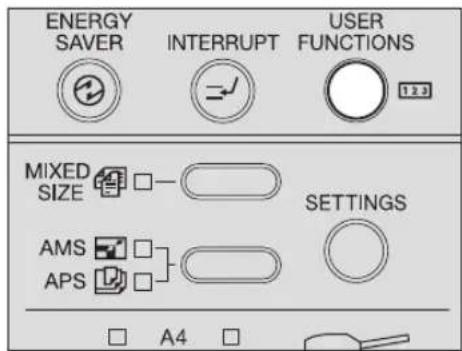

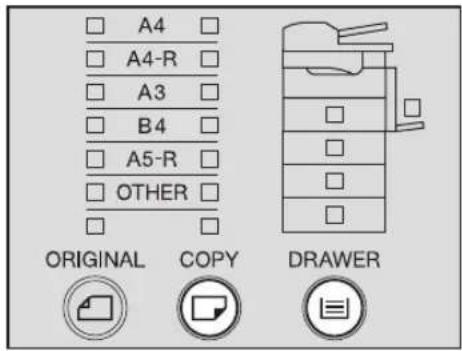

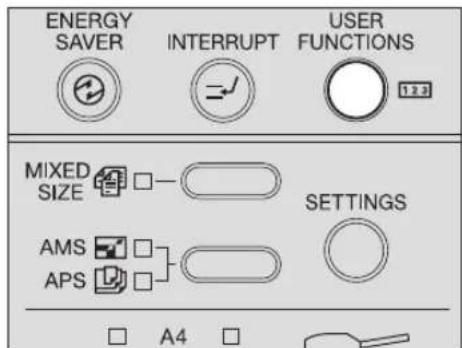

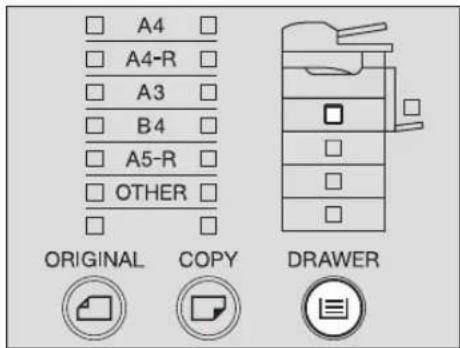

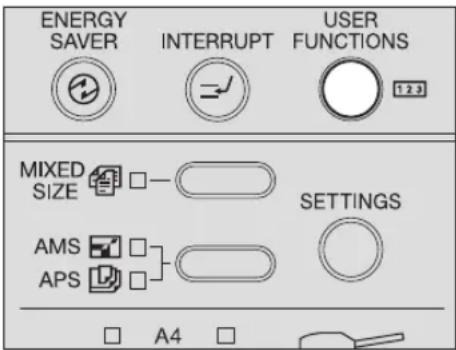

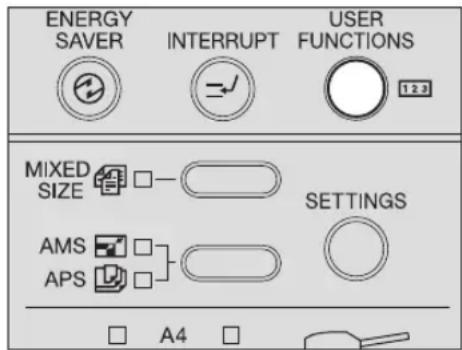

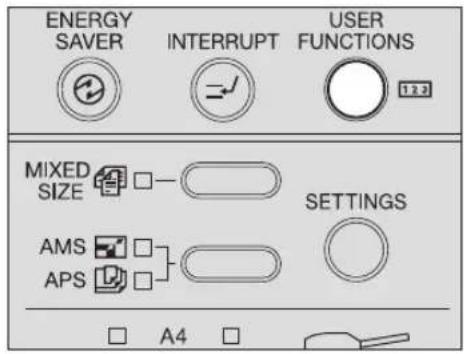

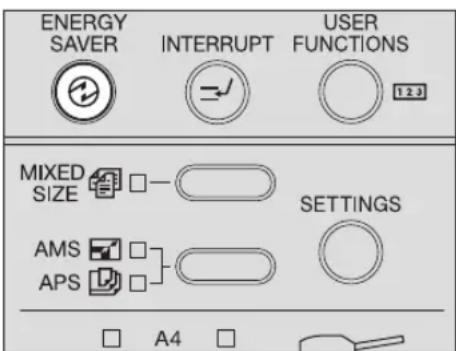

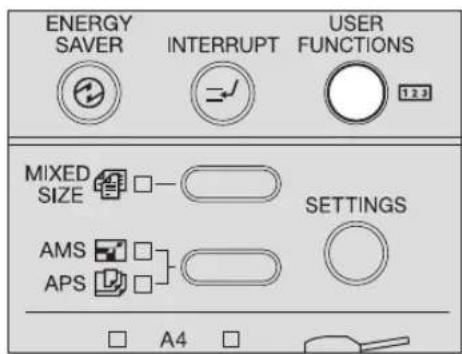

Bedieningspaneel....33

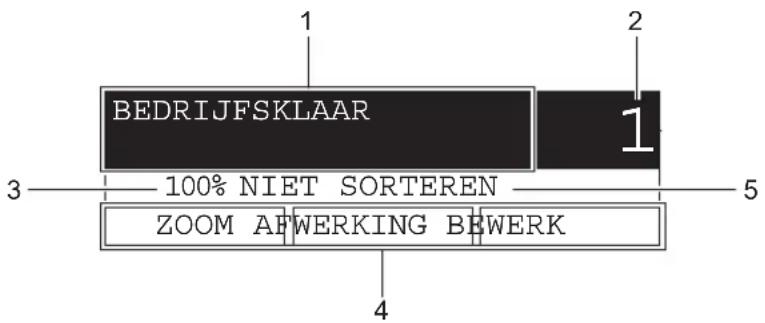

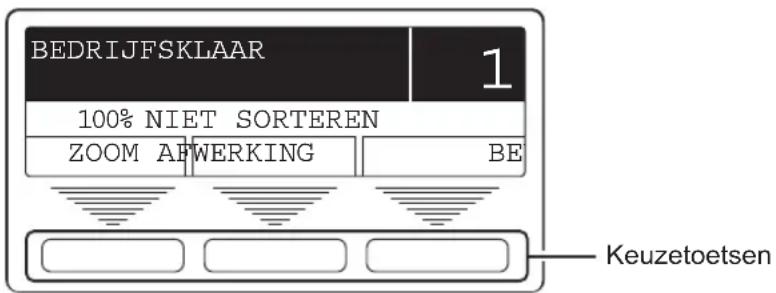

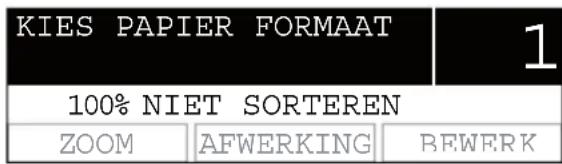

Hoofdscherm "Kopieerinstelling" 36

Stap 1 - Stroomvoorziening inschakelen ....37

Stroomvoorziening inschakelen....37

Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand - 38

Stap 2 - Kopieerpapier aanbrengen ....40

Aanvaardbare papiersoorten....40

Aanbevolen papier 41

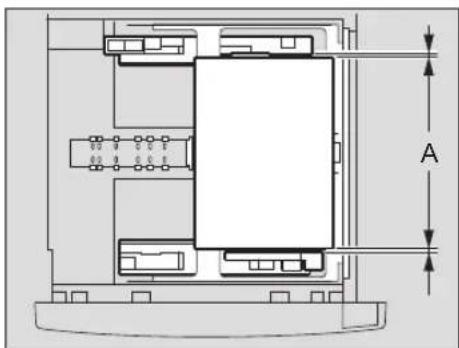

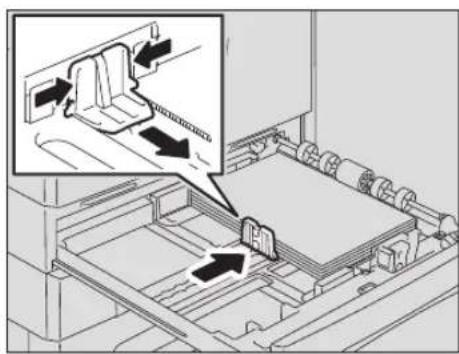

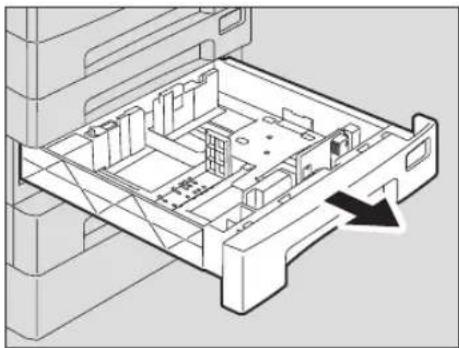

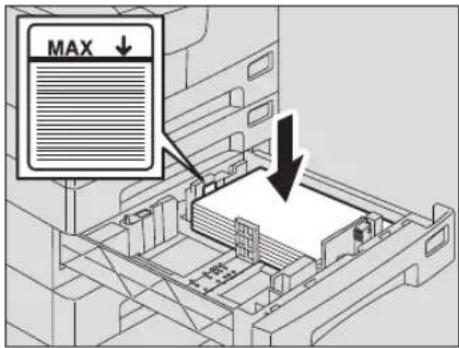

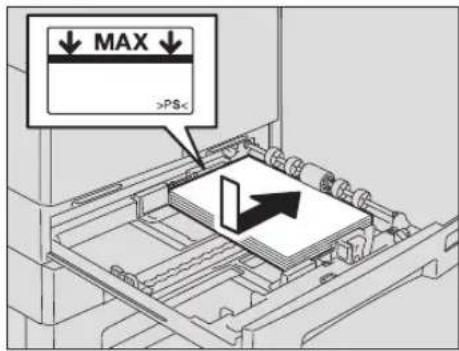

Papier in laden plaatsen....42

Papier in de laden van de Pedestal voor papierinvoer (optie) aanbrengen ....46

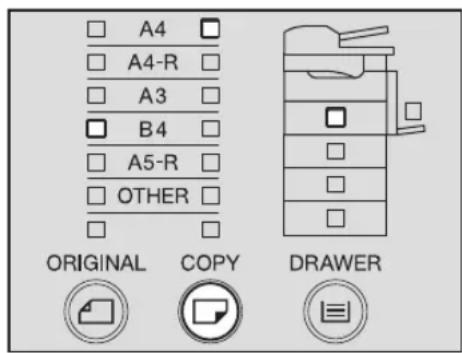

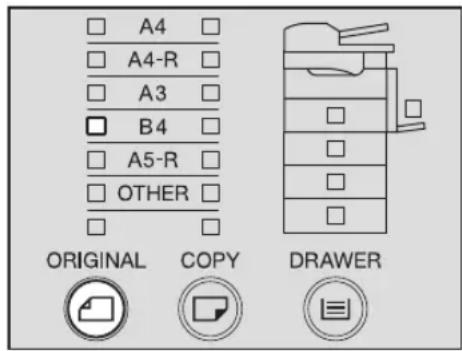

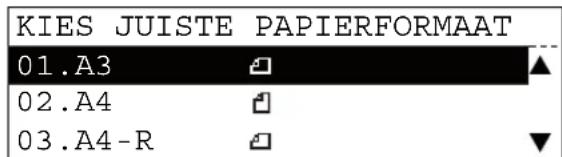

Stap 3 - Vastleggen van het formaat van het kopieerpapier ....50

Vastleggen standaard formaat (A3, A4, A4-R, A5-R, B4) ....50

Andere standaard formaten vastleggen 51

Hoofdstuk 2 HET MAKEN VAN KOPIEËN

Originelen plaatsen 56

Aanvaardbare originelen ....56

Originelen op de glasplaat voor originelen leggen ....57

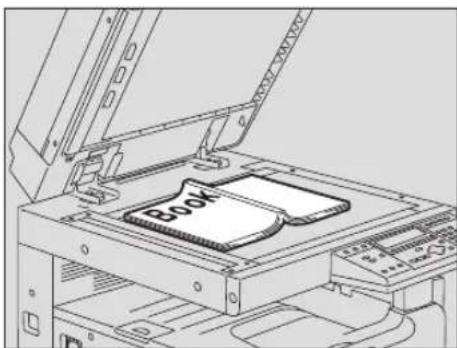

Plaatsen van een boekje als origineel, zoals een boek of een catalogus ....58

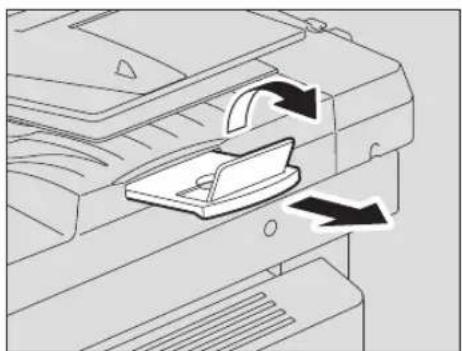

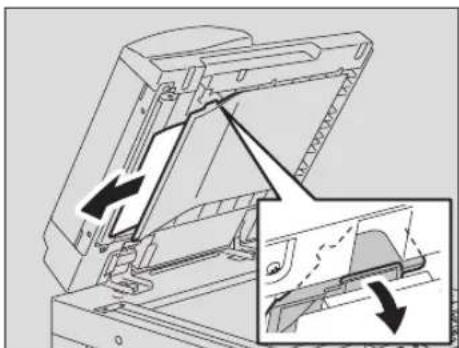

Gebruiken van Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)......60

Originelen plaatsen op het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) 61

Kopiëren 62

Kopieerproces stoppen/doorgaan 64

Kopiëren met onderbreking en een andere kopie maken - kopiëren met onderbreking - 65

Gebruik van de handinvoerbak 67

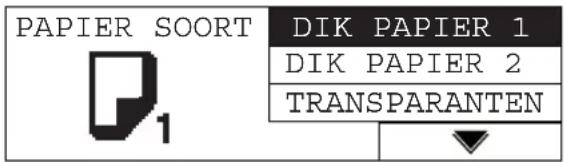

Kopieren met handinvoer 68

Hoofdstuk 3 KOPIEERFUNCTIES

Voorbereidende werkzaamheden 72

Standaard instellingen....72

Ingestelde functies bevestigen 72

Papierselectie 73

Automatische papierelectie (APS)....73

Handmatige papierelectie....74

Kopiëren van verschillende formaten in één opdracht - VERSCHILLENDE

FORMATEN KOPIËREN - 76

In- en uitzoomen van kopieën 78

Automatische zoomselectie (AMS)....78

Specificeren van formaten van zowel het origineel als van het kopieerpapier....80

De reproductiefactor handmatig specificeren....81

Afdrukinstelling selecteren 82

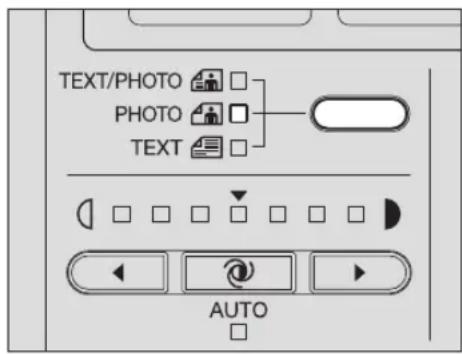

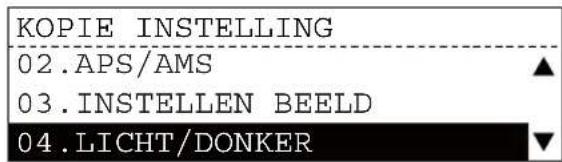

Belichtingsniveau aanpassen 83

Hoofdstuk 4 GEAVANCEERDE KOPIEERFUNCTIES

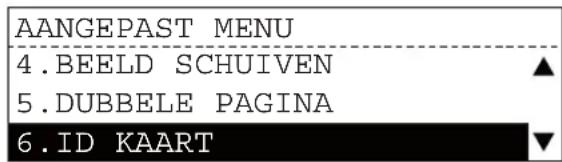

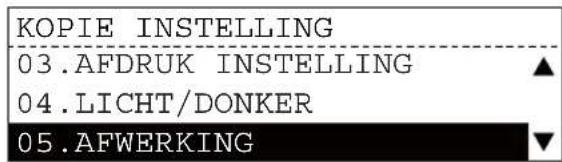

Kopieermenu....86

Werken met het kopieermenu 86

Overzicht kopieerfuncties ....87

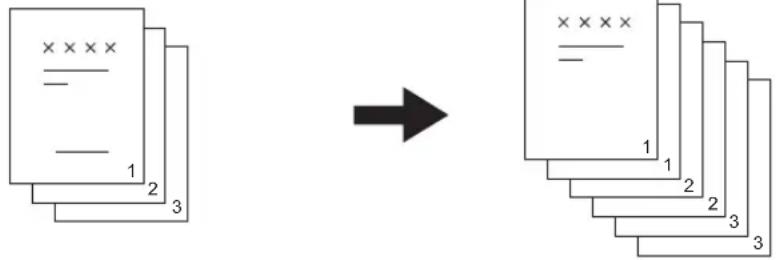

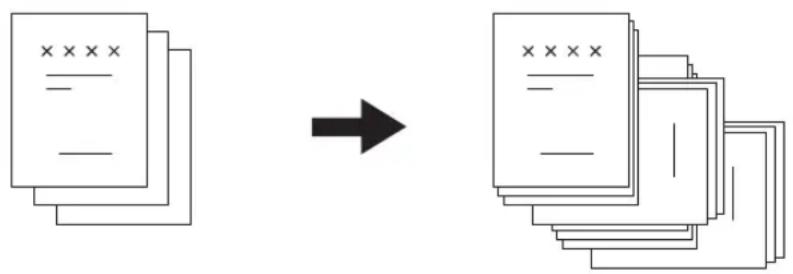

Kopiëren in dezelfde paginavolgorde als de originelen - kopiëren

en sorteren - 88

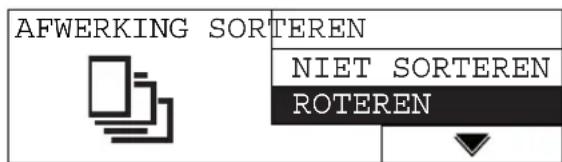

Set na set gedraaid sorteren - ROTEREN - 89

Sorteren in tijdschriftvolgorde - MAGAZINE SORT - ....90

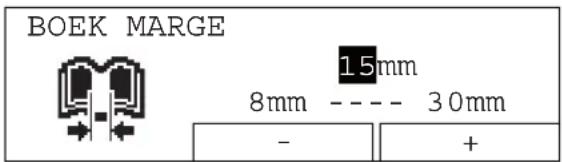

Papier verschuiven om inbindruimte te maken - VERPL. BEELD - .....92

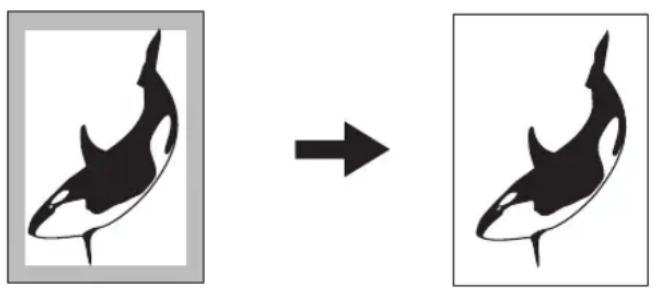

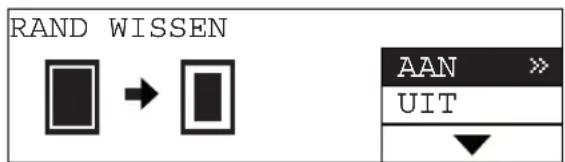

Schaduw wissen op rand - RAND WISSEN - 94

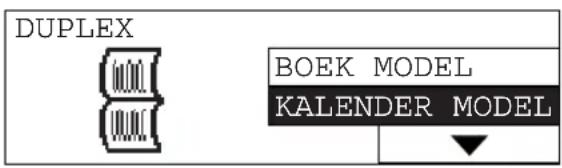

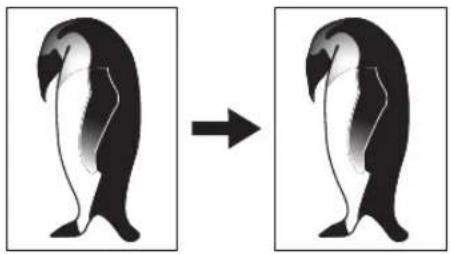

Tweezijdig kopieren - DUPLEX - 96

Enkelzijdig kopieren....97

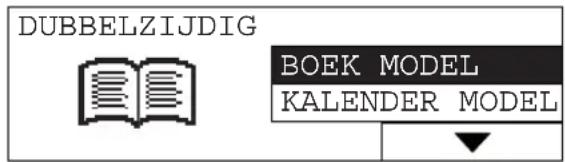

Dubbelzijdig kopiëren 98

Boekjes dubbelzijdig kopieren....100

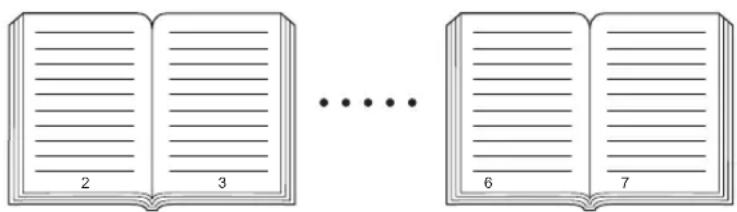

Rechter- en linkerpagina' s apart kopieren - TWEE PAG - ....103

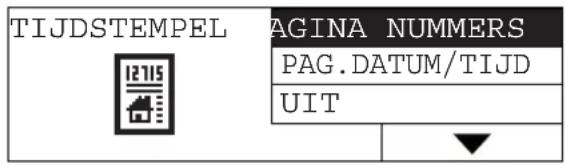

Paginanummer, datum en tijd afdrukken - NOTITIE - ....105

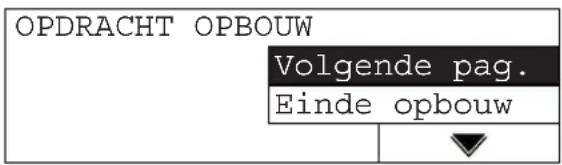

Kopieerinstelling wijzigen bij iedere opdracht - TAAKOPBOUW - .....107

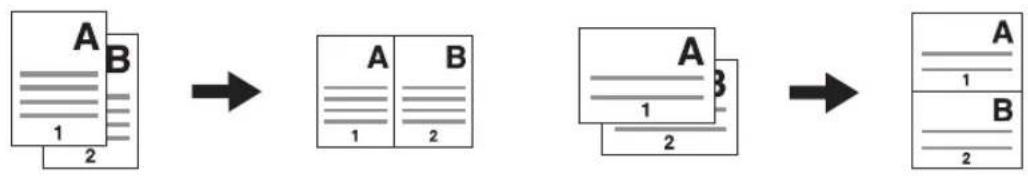

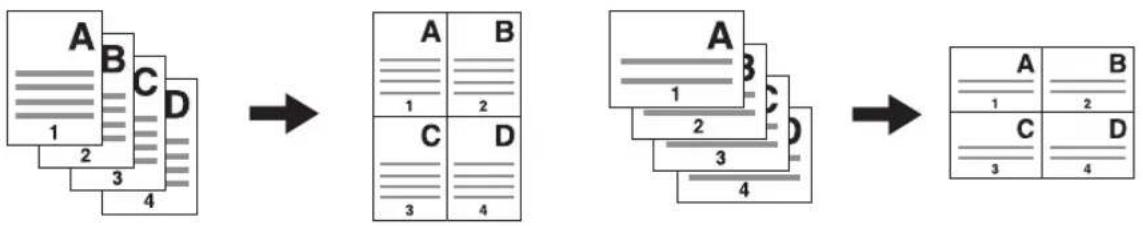

2 of 4 pagina's op 1 pagina kopieren - 2IN1/4IN1 - ....109

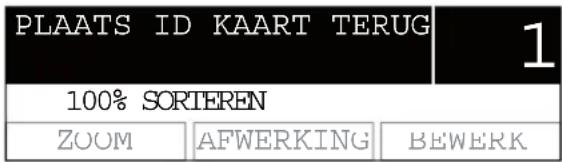

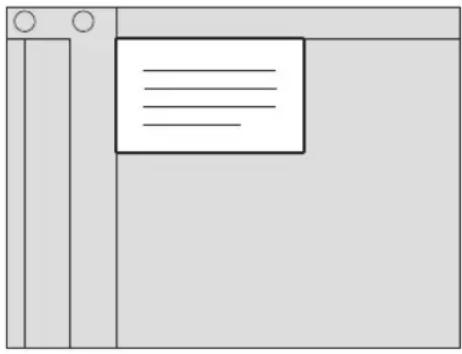

Beide kanten van een kaart op 1 pagina kopieren - ID-KAART - ......112

Afmetingen in de horizontale en verticale richting veranderen - XY-ZOOM - ....115

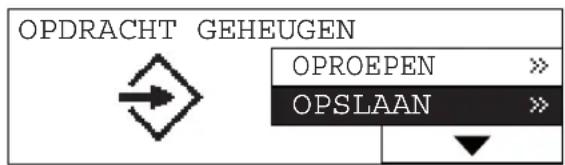

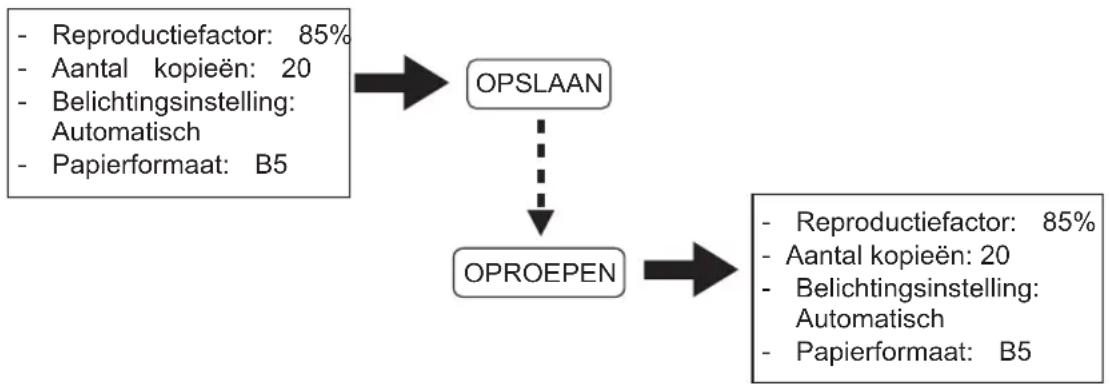

Vaak gebruikte functies vastleggen - TAAKOPSLAG - ....117

De functiecombinaties opslaan....117

De functiecombinatie oproepen....118

Hoofdstuk 5 INSTELLINGEN VAN HET MULTIFUNCTIONELE SYSTEEM WIJZIGEN

Voorafgaande aan het wijzigen van de instellingen....123

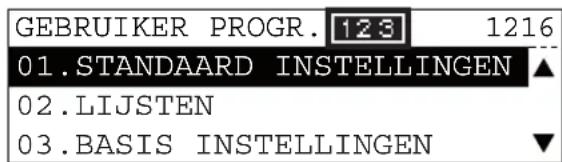

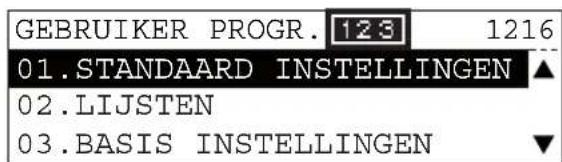

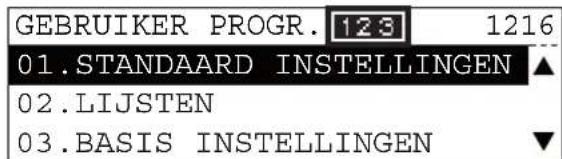

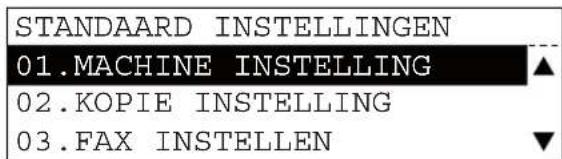

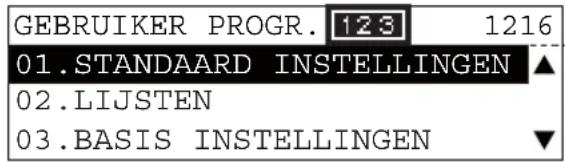

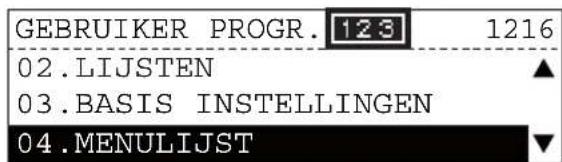

Weergave van het hoofdscherm "Instelling gebruikersfuncties"......123

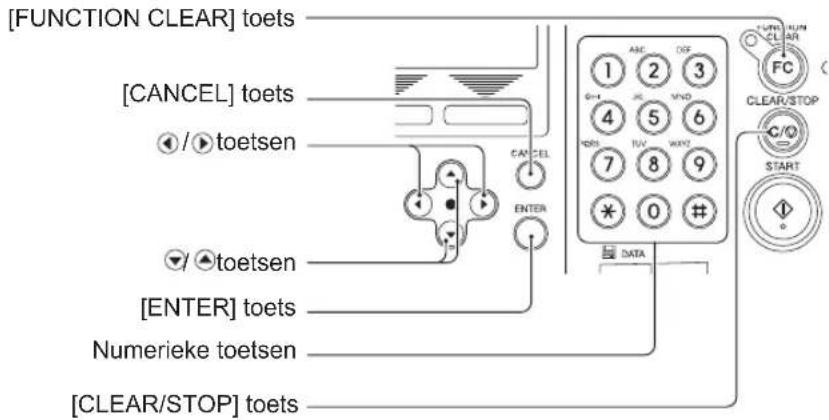

Bedieningstoetsen voor het wijzigen van de instellingen ....124

Datum en tijd....126

Klokinstelling....126

Weergave datum en tijd....128

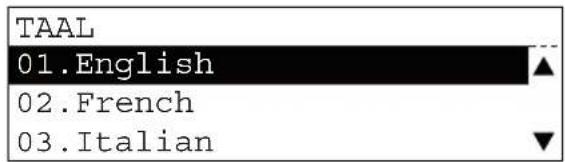

Weergave taalinstelling....129

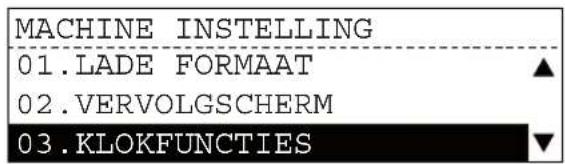

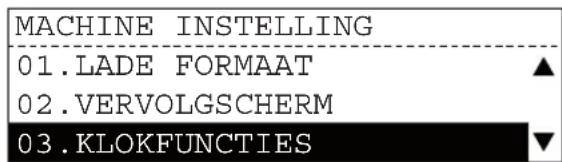

Instelling papierformaat....131

Instelling vervolgscherm 133

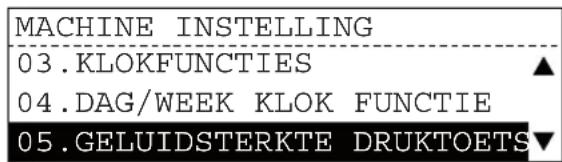

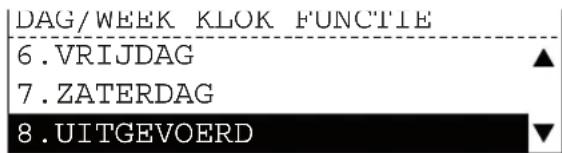

Instelling klokfunctie....135

Tijd van de automatische wis-functie....135

Tijd van de automatische energiebesparingsstand ....137

Tijd van de automatische slaapstand / superslaapstand....138

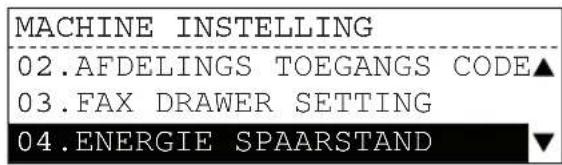

Energiebesparingsstand....141

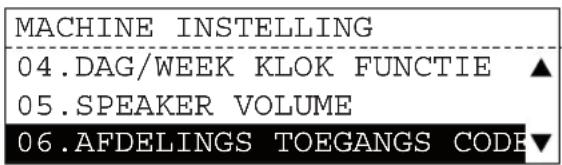

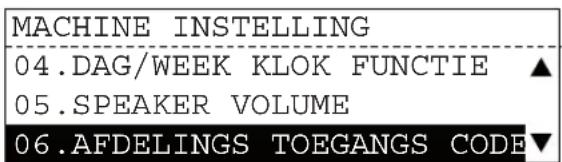

Instelling dag/weekklokfunctie....143

Aanpassing volume....146

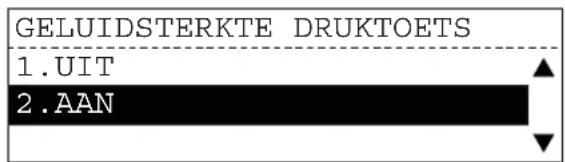

Instelling druktoetstoon....148

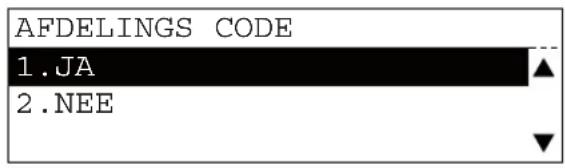

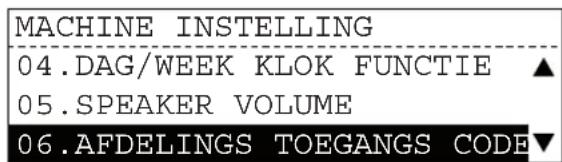

Afdelingcode....150

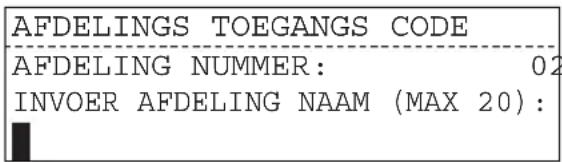

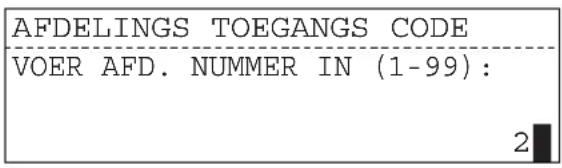

Afdelingscodes instellen ....150

Afdelingsnamen of -codes wijzigen ....155

Afdelingscodes verwijderen....158

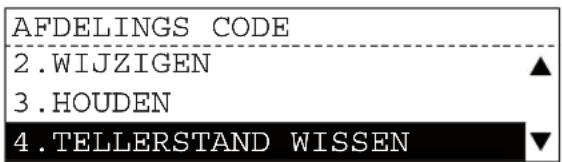

Tellerstanden wissen....160

Tellerstanden afdrukken....162

Toegangsbeheer annuleren 163

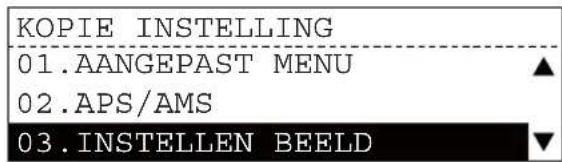

Aangepast menu....165

APS / AMS ....167

Afdrukinstelling 169

Densiteitaanpassing....171

Afwerkfunctie....173

Weergave melding instellen 175

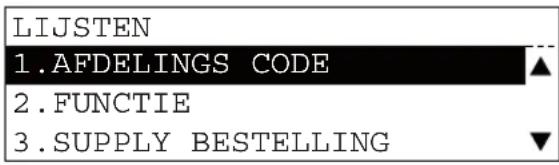

Verschillende lijsten afdrukken....177

Menulijst afdrukken....179

Weergave ROM-versie....180

Hoofdstuk 6 STORINGZOEKEN

Wanneer deze melding verschijnt....182

Papierstoringen ....184

Plaats van de papierstoringen controleren....184

Wanneer papierstoringen regelmatig voorkomen....185

Wanneer vastgelopen papier wordt verwijderd 185

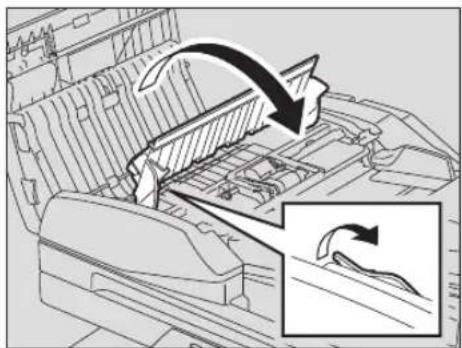

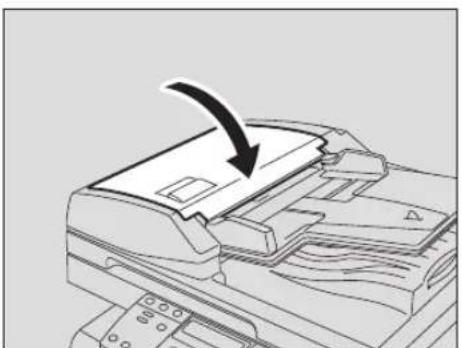

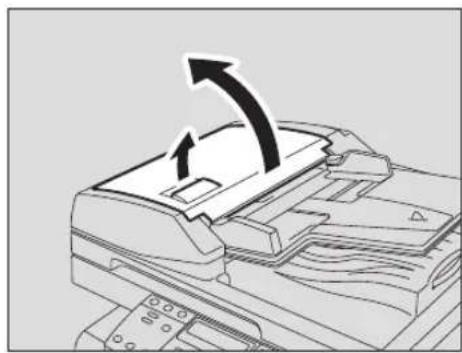

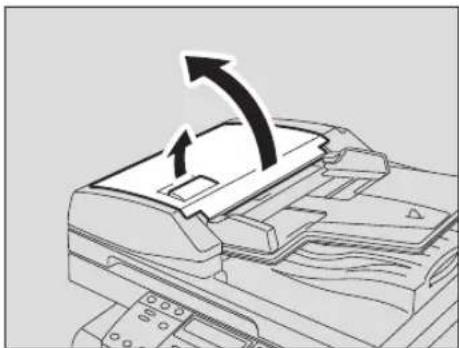

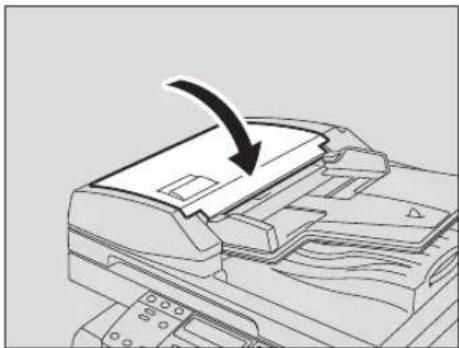

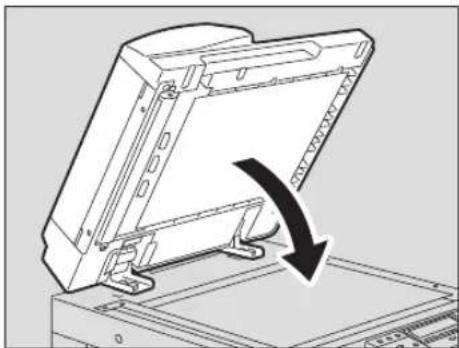

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (onder) / Automatisch documentinvoersysteem (optie) (onder)....186

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (boven) / Automatisch documentinvoersysteem (optie) (boven) ....188

Papierstoringen op de handinvoerbak....190

Papierstoringen in de Automatische dubbelzijdige kopieereenheid (optie). 190

Papierstoring na de transporteenheid ....191

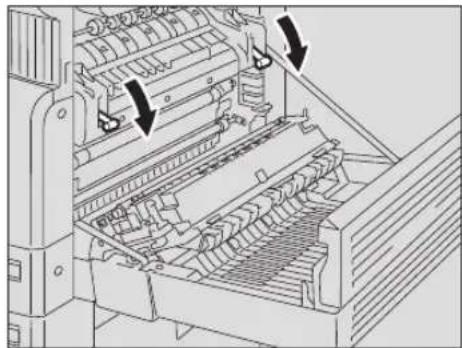

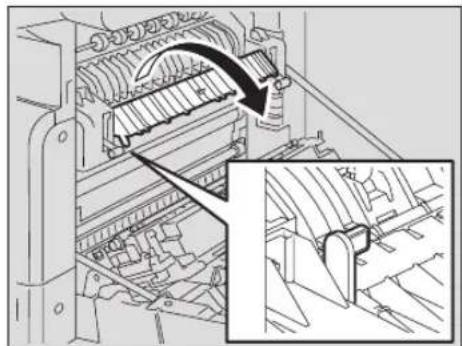

Vastgelopen papier in de fusereenheid....193

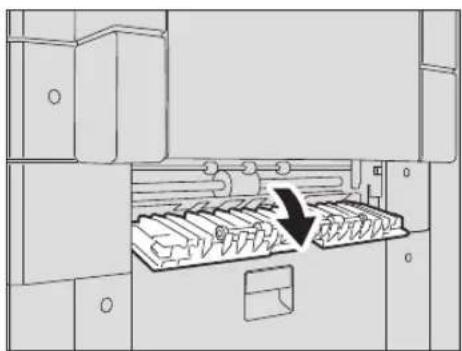

Vastgelopen papier in de Papierinvoereenheid (optie)....195

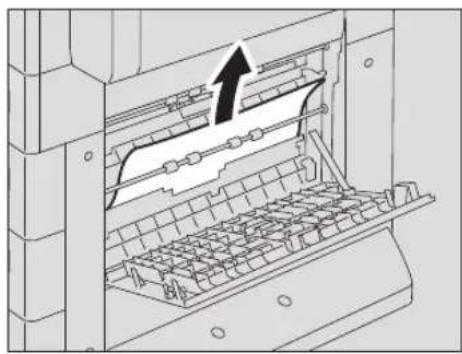

Papierstoringen in de Pedestal voor papierinvoer (optie)....197

Tonercartridge vervangen ....198

Voordat de servicemonteur wordt gebeld....205

Algemene handelingen....205

Aan toner gerelateerde problemen....206

Aan originelen/kopieerpapier gerelateerde problemen....207

Afdrukkwaliteit probleem ....208

Hoofdstuk 7 ONDERHOUD EN CONTROLE

Dagelijkse controle....212

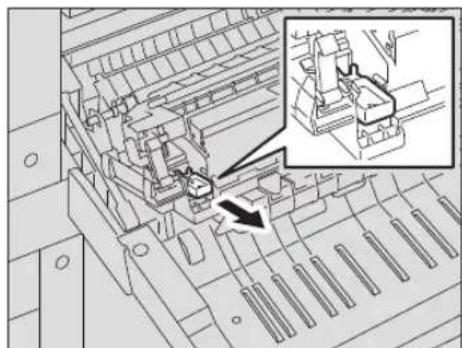

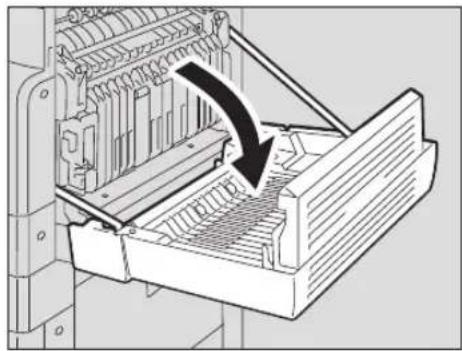

Corona reinigen....213

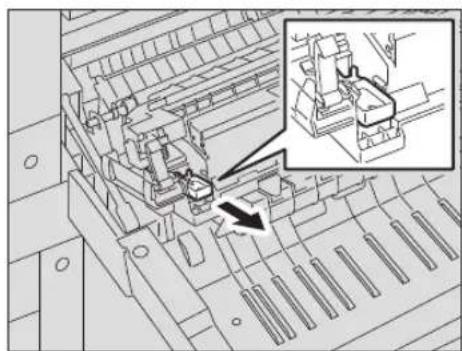

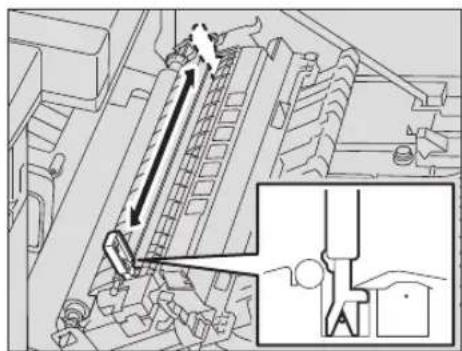

Overdracht corona reinigen....214

Hoofdstuk 8 SPECIFICATIES EN OPTIES

e-STUDIO195/225/245 Specifications 218

Contunue kopieersnelheid....219

Specificaties van opties....220

Paklijst 222

Matrix gecombineerde kopieerfuncties....223

Combinatie Matrix 1/2....223

Combinatie Matrix 2/2....224

Formaat afdruklijsten 225

Afdelingscodelijst 225

Functielijst....225

Lijst verbruiksmaterialen....226

Postbus lijst 226

Configuratiepagina 227

NIC configuratiepagina....227

Menulijst 228

INDEX 229

Aanbevolen tonercartridges

Om zeker te zijn van een optimale afdrukkwaliteit adviseren we uitsluitend de originele tonercartridges van TOSHIBA te gebruiken.

Indien u een door TOSHIBA geadviseerde tonercartridge gebruikt, kunt u kiezen uit de navolgende drie controlefuncties van dit multifunctionele systeem:

Cartridge-controlefunctie:

Deze functie controleert of de tonercartridge correct geïnstalleerd is en geeft een melding als dat niet zo is.

Tonervoorraad controlefunctie:

Deze functie geeft niet alleen aan wanneer er in de cartridge nog een kleine voorraad toner zit maar ook informeert deze functie automatisch uw leverancier via de service op afstand.

Optimaliseringsfunctie afdrukkwaliteit:

Deze functie regelt de afdrukkwaliteit overeenkomstig de kenmerken van de te gebruiken toner. Hiermee kunt u afbeeldingen van optimale kwaliteit afdrukken.

Als u een andere tonercartridge gebruikt dan die welke door ons geadviseerd wordt, kan het zijn dat het multifunctionele systeem niet kan vaststellen of de cartridge wel of niet geïnstalleerd is. Zelfs als de tonercartridge op een juiste wijze is aangebracht, verschijnt daarom op het LCD-scherm de foutmelding "Toner niet herkend" en kan er niet worden afgedrukt. U kunt ook niet gebruik maken van de optimaliseringsfunctie afdrukkwaliteit, de tonervoorraad-controlefunctie en ook niet van de servicefunctie op afstand, welke uw leverancier automatisch informeert. Indien u een andere tonercartridge gebruikt dan wij hebben geadviseerd, wordt de toner niet herkend. Indien dit voor u een probleem is, neem dan contact op met uw leverancier. Bedenk, dat u niet meer in staat bent de hierboven vermelde tonervoorraad-controlefunctie en de optimaliseringsfunctie afdrukkwaliteit, zoals eerder gemeld, te gebruiken.

Verbruiksmaterialen / onderdelen

Betrouwbaarheid

Originele TOSHIBA-verbruiksmaterialen worden onderworpen aan zeer strenge controles, zodat alle verbruiksmaterialen die u ontvangt zo optimaal mogelijk presteren.

Grote productiviteit

Originele Toshiba verbruiksmaterialen zijn gemaakt om te voldoen aan de eisen van onze prestatiegerichte maatschappij en leveren snel en probleemloos betrouwbare afdrukken op het moment dat u ze nodig heeft.

Stabiele afdrukkwaliteit

Originele TOSHIBA-verbruiksmaterialen zijn ontworpen om dag in, dag uit een constante en sta-biele afdrukkwaliteit te leveren.

Systeem vriendelijke verbruiksmaterialen

Originele TOSHIBA-verbruiksmaterialen zijn ontworpen om het multifunctionele systeem en alle onderdelen storingvrij in bedrijf te houden. TOSHIBA beschikt over gedetailleerde kennis van de kenmerken van het multifunctionele systeem waardoor slijtage aan het systeem kan worden gereduceerd en de beste zorg kan worden gegarandeerd.

Volmaakt geschikte verbruiksmaterialen

Om te beginnen zijn de TOSHIBA-verbruiksmaterialen en de systemen op elkaar afgestemd. Telkens wanneer TOSHIBA een nieuw systeem ontwikkelt, wordt tegelijkertijd een nieuwe toner speciaal voor dat nieuwe systeem ontwikkeld. Door originele TOSHIBA-verbruiksmaterialen bij het TOSHIBA multifunctionele systeem te gebruiken, bent u verzekerd van optimale prestaties.

Toner

Optimale afdrukkwaliteit

De TOSHIBA toner wordt gemaakt van grondstoffen met een zeer hoge kwaliteit en geproduceerd onder nauwkeurig gestuurde omstandigheden, waardoor u er zeker van kunt zijn dat uw TOSHIBA multifunctionele systeem scherpe afdrukken van hoge kwaliteit blijft produceren.

Lage kosten

Originele TOSHIBA toner geeft waar voor zijn geld. Tijdens het reproductieproces wordt precies de juiste hoeveelheid toner gebruikt waardoor het systeem continu kan blijven werken totdat alle toner is verbruikt. Op deze manier wordt de gehele tonercartridge benut.

Goede verstandhouding met het milieu

Originele TOSHIBA toner wordt geproduceerd met het milieu als uitgangspunt. TOSHIBA gebruikt opgedrukte tekst of plastic labels voor haar tonercartridges zodat deze volledig recyclebaar zijn. Bovendien zijn de schadelijke stof- en ozonniveaus verlaagd voor een betere werkomgeving.

Gebruikersvriendelijk

Voordat onze toners mogen worden verkocht, worden ze getest om er zeker van te zijn dat ze voldoen aan de strengste gezondheidsnormen. Dit neemt de eventuele bezorgdheid voor het werken met toners weg.

Algemeen

De voordelen van de service en ondersteuning

De servicetechnici van TOSHIBA zijn opgeleid om uw multifunctionele systeem in optimale conditie te houden. Voor een permanente afdrukkwaliteit raden wij u aan reparaties en onderhoudswerkzaamheden te laten uitvoeren door een geautoriseerd TOSHIBA-servicebedrijf.

Bij het installeren of verplaatsen

Waarschuwing

- Dit multifunctionele systeem vereist 220-240 V wisselstroom, 8 A 50/60 Hz elektrische spanning. Voor Saudi-Arabië is er een 100 V versie, die 127 V wisselstroom vereist en 12 A 50/60 Hz elektrische spanning.

Gebruik geen stroomvoorziening met een ander voltage dat hier is opgegeven.

Sluit geen andere apparaten aan op dezelfde wandcontactdoos. Hierdoor kan brand ont-staan of kunt u een elektrische schok krijgen. Neem contact op met een installateur als u het aantal wandcontactdozen wilt uitbreiden.

- Sluit dit multifunctionele systeem altijd aan op een geaarde wandcontactdoos om het gevaar van brand of een elektrische schok bij kortsluiting te voorkomen. Neem contact op met uw leverancier voor meer informatie. Maak altijd gebruik van een geaarde wandcontactdoos met drie geleiders.

In gebieden waar een stekker met 2 pennen wordt gebruikt, moet het multifunctionele systeem uit veiligheids-overwegingen worden geaard. Het systeem nooit aarden op een gasleiding, een waterleiding of een ander voorwerp dat niet geschikt is voor aarding.

- Steek de stekker goed in de wandcontactdoos. Als de stekker niet goed in de wandcontactdoos zit, kan deze te warm worden, dit kan brand of een elektrische schok tot gevolg hebben.

- Het snoer niet beschadigen, onderbreken of zelf proberen te repareren. Het volgende is niet toegestaan:

• Het snoer draaien
• Het snoer buigen
• Aan het snoer trekken
• Niets op het snoer zetten
• Het snoer verwarmen
• Vlakbij radiatoren of andere warmtebronnen neerleggen

Hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen. Neem contact op met uw leverancier indien het snoer beschadigd is.

- Installeer het multifunctionele systeem niet zelf of probeer deze niet zelf te verplaatsen wanneer deze eenmaal is geïnstalleerd. Hierdoor kan letsel ontstaan of kan het apparaat beschadigen. Neem contact op met uw leverancier indien het multifunctionele systeem moet worden geïnstalleerd of verplaatst.

- Trek enkele keren per jaar de stekker uit de wandcontactdoos zodat u het gebied rondom de pennen kunt schoonmaken. Opgehoopt stof en vuil kan brand veroorzaken als gevolg van de warmte die vrijkomt bij stroomlekkage.

Voorzichtig

- Installeer het multifunctionele systeem op een plaats die het gewicht van het apparaat kan dragen en controleer of de ondergrond vlak is.

Denk eraan dat wanneer het multifunctionele systeem omvalt, u ernstig persoonlijk letsel kunt oplopen.

Gewicht van het multifunctionele systeem: ca. 32,0 kg (voor de EU), ca. 33,0 kg (behalve de EU)

• Gebruik de stelschroeven (anti-kantel stopper) om het multifunctionele systeem na verplaatsing/installatie stabiel op de vloer te plaatsen. Controleer of het multifunctionele systeem stabiel staat. Indien het multifunctionele systeem beweegt, kan deze omvallen en iemand letsel bezorgen.
• Trek niet aan het snoer tijdens het verwijderen van de stekker uit de wandcontactdoos. Trek altijd aan de stekker tijdens het verwijderen uit de wandcontactdoos. Wanneer aan het snoer wordt getrokken kunnen de draden breken en hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen.
• Controleer of de ventilatieopeningen niet zijn geblokkeerd.

Indien de temperatuur in het multifunctionele systeem te hoog wordt, kan dit tot gevolg hebben dat er brand ontstaat.

- Controleer of de stroomvoorziening UIT staat, wanneer de interfacekabel wordt aangesloten op het multifunctionele systeem. Indien de stroomvoorziening niet uitgeschakeld is, kunt u een elektrische schok krijgen.

Overige aandachtspunten

• De wandcontactdoos moet gemakkelijk toegankelijk zijn in de nabijheid van het multifunctionele systeem.
• Controleer of er voldoende ruimte rondom het multifunctionele systeem is vrijgelaten voor het eventueel vervangen van onderdelen, onderhoud en het opheffen van papierstoringen. Bij onvoldoende ruimte kunnen sommige handelingen, zoals handinvoer, bemoeilijkt worden en het multifunctionele systeem kan zelfs defect raken.

Om verzekerd te zijn van een optimale werking, moet er tenminste een ruimte van 80 cm aan de rechterkant zijn en 10 cm aan de linker- en achterkant.

• Zorg er voor dat het snoer goed is bevestigd zodat niemand er over kan vallen.

• Ongunstige omgevingsomstandigheden kunnen de veilige bediening en werking van het multifunctionele systeem negatief beïnvloeden waardoor het multifunctionele systeem defect kan raken.

• Vermijd locaties vlakbij ramen of met blootstelling aan direct zonlicht.

• Vermijd locaties met grote temperatuurschommelingen.
• Vermijd te veel stof.
• Vermijd locaties waar zich veel trillingen voordoen.

- Zorg er voor dat de lucht vrij rondom kan stromen en dat er voldoende ventilatie is.

Als er onvoldoende ventilatie is, zal de onplezierige geur van de vrijgekomen ozon de atmosfeer gaan domineren.

- Gebruik de antislipvoorzieningen om het multifunctionele systeem te blokkeren wanneer de pedestal voor papierinvoer wordt geïnstalleerd.

Onder de pedestal voor papierinvoer (optie) zitten 4 antislipvoorzieningen en 2 stoppers om te voorkomen dat het systeem omvalt. Draai ze, bij het verplaatsen van dit multifunctionele systeem, in de richting van de pijlen (zie afbeeldingen hieronder) en draai ze omhoog om het multifunctionele systeem los te zetten. Zorg er voor, nadat het systeem is verplaatst, dat ze weer in de tegengestelde richting worden gedraaid om het multifunctionele systeem te blokkeren.

- Zet de zwenkwieltjes op de rem om het onderstel te blokkeren.

Het Onderstel (optie) is voorzien van zwenkwieltjes. Zet eerst de rem van de zwenkwieltjes omhoog om het onderstel te deblokkeren alvorens deze te verplaatsen. Zet de rem, na het verplaatsen van het onderstel, omlaag om die weer te blokkeren.

Waarschuw

Installeer het multifunctionele systeem niet zelf of probeer deze niet zelf te verplaatsen wanneer deze eenmaal is geïnstalleerd.

Hierdoor kan letsel ontstaan of kan het apparaat beschadigen. Neem contact op met uw leverancier indien het multifunctionele systeem moet worden geïnstalleerd of verplaatst.

Het gebruik van het multifunctionele systeem

Waarschuwing

• Verwijder niet de afdekklep van het multifunctionele systeem, anders bestaat de mogelijkheid dat u letsel oploopt of een elektrische schok krijgt.
• Stekker niet met natte handen verwijderen of aanbrengen omdat u hierdoor een elektrische schok kunt oplopen.
• Plaats geen voorwerpen die vloeistoffen bevatten (bloemenvazen, koffiekopjes, enz.) op of in de buurt van het multifunctionele systeem. Hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen.
• Houd paperclips en nietjes uit de buurt van de ventilatieopening. Hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen.
• Indien het multifunctionele systeem oververhit raakt, als er rook uit het multifunctionele systeem komt, als u een vreemde geur ruikt of een vreemd geluid hoort, ga dan als volgt te werk:
  Schakel de stroomvoorziening op UIT en verwijder de stekker uit de wandcontactdoos.
  Neem vervolgens contact op met uw leverancier.
• Indien het multifunctionele systeem langer dan een maand niet wordt gebruikt, verwijder dan om veiligheidsredenen de stekker uit de wandcontactdoos.
  Indien er een isolatiefout plaatsvindt, kan er brand ontstaan of kunt u een elektrische schok krijgen.

Voorzichtig

• Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen geen kracht uit op de glasplaat. Een gebroken glasplaat kan persoonlijk letsel veroorzaken.
• Plaats geen zware voorwerpen (4 kg of meer) op het multifunctionele systeem. Indien de voorwerpen er af vallen, kan dat persoonlijk letsel veroorzaken.
• Zorg er bij het sluiten van de lade voor, dat uw vingers niet beklemd raken. Hierdoor kunt u letsel oplopen.
• Raak de fusereenheid of het metalen gedeelte rondom de fusereenheid niet aan. Omdat deze gebieden zeer warm zijn, kunt u zich branden of door de schok uw handen verwonden in het apparaat.
• Zorg er voor dat uw vingers niet beklemd raken tussen het multifunctionele systeem en de zijdeur. Hierdoor kunt u letsel oplopen.
• Raak niet het scharnier (= een verbindingsonderdeel) aan de achterzijde van het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) aan. Hierdoor kunnen uw vingers beklemd en beschadigd raken wanneer u het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) opent of sluit.

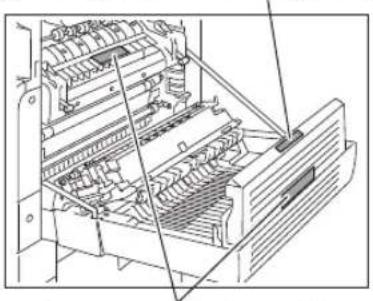

Plaats van identificatieplaatje, enz.

Waarschuwingsplaatje

Waarschuwing voor gebieden met hoge temperatuur (ventilatieopeningen)

Waarschuwing voor gebieden met hoge temperatuur (fusereenheid)

Overige aandachtspunten

• Schakel de stroomvoorziening niet op UIT wanneer zich nog vastgelopen papier in het multifunctionele systeem bevindt. Dit kan storingen veroorzaken wanneer de hoofdschakelaar weer wordt ingeschakeld.
• Controleer of de stroomvoorziening op UIT is gezet wanneer het kantoor wordt verlaten of als er een stroomstoring is.
• Wees voorzichtig omdat het papieruitvoerbereik en het papier direct na het kopiëren heet zijn.
• Plaats niets anders dan papier op de kopieopvangbak. Dit kan het normale gebruik verstoren en storingen veroorzaken.
• Raak het oppervlak van de fotogeleidingsdrum of de overdrachtcorona niet aan. Hierdoor kunnen problemen met de afdrukkwaliteit ontstaan.
• Geen kleppen, handinvoerbak of papierlade openen tijdens het afdrukken.

Tijdens onderhoud of controle

Waarschuwing

• Probeer nooit het multifunctionele systeem zelf te repareren, uit elkaar te halen of aan te passen. U kunt brand veroorzaken of een elektrische schok krijgen.
  Neem altijd contact op met uw servicemonteur voor onderhoud of reparatie aan het binnenwerk van het multifunctionele systeem.

- Zorg er voor dat tijdens het schoonmaken van de vloer geen vloeistoffen zoals water en olie in het systeem komen. Hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen.

Voorzichtig

- Houd de stekker en de wandcontactdoos altijd schoon. Voorkom dat zich hier stof en vuil ophoopt. Hierdoor kan brand ontstaan of kunt u een elektrische schok krijgen ten gevolge van de vrijgekomen warmte door stroomlekkage.

Overige aandachtspunten

- Gebruik bij het reinigen van de buitenzijde van het multifunctionele systeem geen oplosmiddelen zoals thinner of alcohol.

- Hierdoor kan het oppervlak kromtrekken of verkleuren.

- Lees eerst aandachtig de verpakking voordat u een reinigingsspons gebruikt die chemicaliën bevat.

Omgaan met verbruiksmaterialen

Waarschuwing

- Probeer nooit tonercartridges te verbranden. Dit kan een explosie veroorzaken. Gooi geen gebruikte tonercartridges weg. Neem contact op met uw leverancier.

Overige aandachtspunten

• Lees, voor de juiste werkwijze van de vervanging van de tonercartridge, het bedieningsvoorschrift zorgvuldig. Een verkeerde werkwijze kan lekkage of verstrooiing van de toner veroorzaken.
• Gebruik geen geweld bij het openen van de tonercartridge. Dit kan lekkage of verstrooiing van de toner veroorzaken.
• Houd de tonercartridge buiten bereik van kinderen.
• Indien toner op uw kleding is gemorst, was het dan af met koud water. Zitten er tonervlekken op uw kleding dan kunt u deze niet verwijderen met warm water.
• Wanneer toner uit een tonercartridge lekt, zorg er dan voor dat u dit niet inademt of aanraakt.

Eerste hulp maatregelen

Wanneer u toner inademt, enz; voer dan de volgende behandeling uit.

• Inademing: Verlaat direct de vervuilde ruimte. Neem contact op met een arts indien er sprake is van ademhalingsproblemen of andere vormen van benauwdheid.
• Huidcontact: Was met zeep en water. Was kleding voor het weer te gebruiken. Neem contact op met een arts indien irritatie optreedt of blijvend is.
• Oogcontact: Spoel de ogen direct met ruim water gedurende tenminste 15 minuten. Neem contact op met een arts indien indien de irritatie aanhoudt.
• Inslikken: Drink een aantal glazen water om de maaginhoud te verdunnen.

De onderstaande kennisgeving bevat de aansprakelijkheidsuitsluitingen en –beperkingen van TOSHIBA TEC CORPORATION (inclusief haar werknemers, tussenpersonen en toeleveranciers) jegens enige koper of gebruiker ('Gebruiker') van de e-STUDIO195/225/245, met inbegrip van bijbehorende accessoires, opties en programmapakket ('Product').

1. De in deze kennisgeving vermelde aansprakelijkheidsuitsluitingen en –beperkingen zijn van kracht in de hoogste mate die de wet toelaat. Ter vermijding van twijfel wordt niets in deze kennisgeving geacht de aansprakelijkheid van TOSHIBA TEC CORPORATION uit te sluiten of te beperken voor overlijden of persoonlijk letsel als gevolg van veronachtzaming van de kant van TOSHIBA TEC CORPORATION of als gevolg van bedrieglijke, onjuiste verklaringen van TOSHIBA TEC CORPORATION.

2. Alle stilzwijgende waarborgen, bedingen en andere voorwaarden worden, in de hoogste mate die de wet toelaat, uitgesloten en dergelijke stilzwijgende waarborgen worden niet gegeven of zijn niet van toepassing met betrekking tot het Product.

3. TOSHIBA TEC CORPORATION aanvaardt geen aansprakelijkheid voor enig(e) verlies, kosten, uitgaven, vorderingen of schade, veroorzaakt door welke van de volgende zaken ook: (a) gebruik van of omgang met het Product dat niet of die niet in overeenstemming is met de handleidingen, met inbegrip van maar niet beperkt tot de bedieningshandleiding, gebruikershandleiding, en/of onjuiste of onzorgvuldige omgang met of gebruik van het Product; (b) enige oorzaak als gevolg waarvan het Product niet op de juiste wijze kan werken of functioneren die voortvloeit uit of toe te schrijven is aan handelingen, het nalaten van handelingen, gebeurtenissen, of ongevallen die redelijkerwijs buiten de macht van TOSHIBA TEC CORPORATION liggen met inbegrip van maar niet beperkt tot overmacht, oorlog, oproer, binnenlandse onlusten, kwaadwillige of opzettelijke beschadiging, brand, overstromingen, stormen, natuurrampen, aardbevingen, abnormaal voltage of andere rampen; (c) aanvullingen, wijzigingen, demontage, transport of reparaties uitgevoerd door niet door TOSHIBA TEC CORPORATION gemachtigde servicetechnici; of (d) gebruik van papier, verbruiksmaterialen of onderdelen die niet worden aanbevolen door TOSHIBA TEC CORPORATION.

4. Behoudens het bepaalde in lid 1 is TOSHIBA TEC CORPORATION niet aansprakelijk jegens de Klant voor:

(a) winstderving; verlies van verkopen of omzet; verlies van of bezoedeling van reputatie; verlies van productie; verlies van besparingen; verlies van goodwill of zakelijke kansen; verlies van klanten; verlies van of verlies van het gebruik van enige programmatuur of gegevens; verlies krachtens of met betrekking tot enig contract; of (b) enige bijzondere schade, bijkomende schade, gevolgschade of indirecte verliezen of schade, kosten, uitgaven, geldelijke verliezen of vorderingen tot vergoeding van gevolgschade;

welke dan ook en hoe dan ook veroorzaakt en voortvloeiende uit of verband houdende met het Product of het gebruik of de behandeling van het Product, zelfs al is TOSHIBA TEC CORPORATION op de hoogte gesteld van de mogelijkheid van een dergelijke schade.

TOSHIBA TEC CORPORATION is niet aansprakelijk voor enig(e) verlies, kosten, uitgaven, vorderingen of schade ontstaan door ongeschiktheid voor gebruik (met inbegrip van, maar niet beperkt tot, uitval, storing, programmastop, virusinfectie of andere problemen) voortvloe-iende uit het gebruik van het Product met hardware, goederen of programmatuur die TOSHIBA TEC CORPORATION niet direct of indirect heeft geleverd.

ENERGY STAR® -programma

Toshiba Tec Corporation, als deelnemer aan het ENERGY STAR-programma, voegt het ENERGY STAR-logo toe aan alle producten die aan de eisen van het ENERGY STAR programma voldoen.

Het ENERGY STAR-programma wil de bevordering van de ontwikkeling en verder gebruik van kantoorapparatuur met inbegrip van energiezuinige computers aanmoedigen teneinde iets te doen aan milieu-problemen zoals het broeikaseffect. Fabrikanten die aan dit programma deelnemen, mogen het ENERGY STAR-logo op producten aanbrengen na bevestiging dat ze voldoen aan de in dit programma vastgestelde energiebesparingsstandaarden. Ook worden deze standaarden en dit logo algemeen gebruikt binnen het Amerikaanse Environmental Protection Agency (EPA) (Agentschap voor milieubescherming) en deelnemende landen.

Specifieke producten, afzetlanden of -gebieden zijn hiervan mogelijk uitgesloten.

U kunt zien of het product al dan niet aan de eisen van het ENERGY STAR programma voldoet door te controleren of het betreffende logo op het product aanwezig is.

Neem voor al uw vragen contact op met uw leverancier.

Turkse RoHS naleving

Energiebesparende eigenschappen zijn in dit product aanwezig teneinde het stroomverbruik te beperken wanneer dit product niet wordt gebruikt.

Lage energiestand

Het multifunctionele systeem komt automatisch in deze stand nadat een vastgesteld tijdsbestek ^*1 is verlopen sinds het laatste gebruik. "Energiebesparing" verschijnt op het LCD-scherm.

Het multifunctionele systeem komt automatisch in deze stand nadat een vastgesteld tijdsbestek ¹ is verlopen sinds het laatste gebruik. 2,*3 In de slaapstand verschijnt “Slaapstand” op het LCD-scherm. In de superslaapstand blijft het LCD-scherm leeg.

*1 De tijd voordat het multifunctionele systeem in de lage energiestand en de slaapstand / superslaapstand komt, kan worden gewijzigd.
P.135 "Instelling klokfunctie"
*2 Voor de noodzakelijke voorwaarden om de slaapstand / superslaapstand te wijzigen, zie de navolgende pagina:
P.39 "Opheffen van de energiebesparingsstand"
*3 Wanneer de Netwerkprinter optie GA-1192 (optie) is geïinstalleerd, is de superslaapstand uitgeschakeld.

Dit hoofstuk beschrijft wat u moet weten voordat u dit multifunctionele systeem gaat gebruiken, zoals hoe u de stroomvoorziening moet inschakelen of hoe u kopieerpapier moet bijvullen.

Beschrijving van elk onderdeel....28

Voorzijde / rechterzijde....28

Linkerzijde / binnenzijde....29

Optioneleuitrusting 32

Bedieningspaneel....33

Hoofdscherm "Kopieerinstelling" 36

Stap 1 - Stroomvoorziening inschakelen....37

Stroomvoorziening inschakelen 37

Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand -38

Stap 2 - Kopieerpapier aanbrengen....40

Aanvaardbare papiersoorten....40

Aanbevolen papier 41

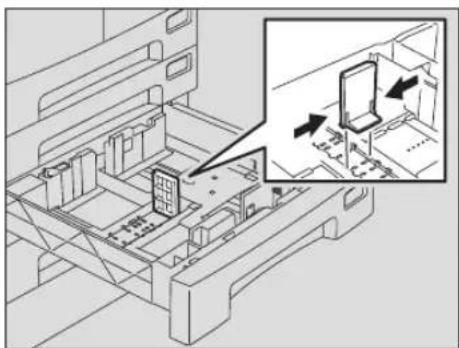

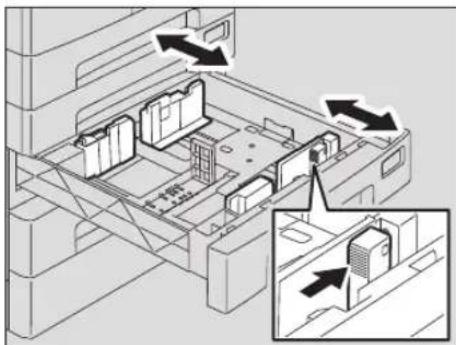

Papier in laden plaatsen....42

Papier in de laden van de Pedestal voor papierinvoer (optie) aanbrengen 46

Stap 3 - Vastleggen van het formaat van het kopieerpapier ....50

Vastleggen standaard formaat (A3, A4, A4-R, A5-R, B4) 50

Andere standaard formaten vastleggen 51

Beschrijving van elk onderdeel

Voorzijde / rechterzijde

1. Afdekklep (optioneel, KA-1640PC)

Leg een origineel op de glasplaat voor originelen, sluit deze klep en start het kopieren.

2. Automatisch documentinvoersysteem met omkeerinrichting (optioneel, MR-3023), / Automatisch documentinvoersysteem (optioneel, MR-2020)

Een stapel originelen die hierop zijn aangebracht, worden vel na vel gescand. Maximaal 100 originelen ( of een stapelhoogte van 16 mm) kunnen tegelijk worden aangebracht. (Het maximale aantal losse vellen dat kan worden aangebracht, kan variëren, afhankelijk van het soort origineel.) 2-zijdige originelen kunnen worden gescand met het Automatisch documentinvoersysteem met omkeerinrichting (MR-3023).

P.61 "Originelen plaatsen op het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)"

P.184 "Papierstoringen"

3. Opbergvak voor bedieningshandleiding (Achterzijde) (optie, KK-1660)

Bewaar hier de bedieningshandleiding

4. Zijdeur

5. Automatische dubbelzijdige kopieereenheid (optie, MD-0103)

Installeer deze eenheid zodat papier dubbelzijdig kan worden bedrukt.

6. Handinvoerbak

Gebruik deze handinvoerbak om kopieën te maken op speciale soorten kopieerpapier, zoals dik papier, overhead sheets of calqueerpapier.

P.67 "Gebruik van de handinvoerbak"

P.184 "Papierstoringen"

1. Papierinvoerdeur (boven: papierinvoereenheid / onder: pedestal voor papierinvoer)
2. Indicator papierformaat
3. Papierlademoduul (optie, MY-1028)

Gebruik deze optie om één extra papierlade toe te voegen aan de Pedestal voor papierinvoer (optie, KD-1022). Maximaal 550 vel normaal papier (80 g/m²) in een keer worden aangebracht.

1. Pedestal voor papierinvoer (optie, KD-1022)

Gebruik deze eenheid om het multifunctionele systeem met nog één lade uit te breiden. Daarnaast kan de papierlademoduul (MY-1028) (9) nóg een extra lade aan het multifunctionele systeem toevoegen. In één lade kan in één keer maximaal 550 vel normaal papier (80 g/m²) worden aangebracht.

1. Papierinvoereenheid (optioneel, MY- 1038)

Gebruik deze eenheid om het multifunctionele systeem met nog één cassette uit te breiden. Maximaal 250 vel normaal papier kunnen in een keer worden aangebracht

1. Papierlade

Maximaal 250 vel normaal papier kan in een keer worden aangebracht.

1. Klep aan de voorzijde

Open deze klep wanneer u de tonercartridge vervangt. P.198 "Tonercartridge vervangen"

Linkerzijde / binnenzijde

1. Glasplaat voor originelen

Gebruik deze glasplaat voor het kopiëren van 3-D originelen, boeken en speciaal papier zoals overhead sheets of calqueerpapier alsmede normaal papier

P.56 "Originelen plaatsen"

2. Bedieningspaneel

Gebruik het bedieningspaneel om te kopiëren, toets het aantal kopieën in of stel andere functies in.

P.33 "Bedieningspaneel"

3. Extern toetsenbord (optioneel, GJ-1160)

Gebruik dit toetsenbord wanneer de scanoptie wordt gebruikt en de fax-functies voor het selecteren van de bestemmingen.

4. Tonercartridge

P.15 "Aanbevolen tonercartridges"

P.198 "Tonercartridge vervangen"

5. Aan/uit-schakelaar

Schakel de stroomvoorziening met deze schakelaar IN of UIT.

P.37 "Stap 1 - Stroomvoorziening inschakelen"

6. Opvang papieruitvoer

Gebruik deze voorziening zodat het uitgevoerde papier niet uit het multifunctionele systeem valt. Open deze papieruitvoer wanneer u grote hoeveelheden kopieën maakt op een groot formaat papier (bijv. A3, B4).

Gebruik deze aansluiting om het meegeleverde snoer op het multifunctionele systeem aan te sluiten.

8. USB-aansluiting (4-pennen)

Met deze aansluiting kan het multifunctionele systeem via een normaal verkrijgbare USB-kabel met uw PC worden verbonden.

Opmerkingen

- Gebruik een USB2.0 Hi-Speed gecertificeerde kabel: USB-kabel die de USB2.0 Hi-Speed modus (overdrachtssnelheid van 480 Mbps) ondersteunt en door het USB Implementers Forum gecertificeerd is.

- Sluit het multifunctionele systeem rechtstreeks aan op een PC via de USB-kabel. Wanneer het multifunctionele systeem via een USB-hub met een PC verbonden wordt, kan het zijn dat het multifunctionele systeem niet herkend wordt.

9. Kopieopvangbak

10. Scangebied

De gegevens van de originelen, doorgevoerd via het Automatisch documentinvoersysteem met omkeerinrichting (optie, MR-3023)/Automatisch documentinvoersysteem (optie, MR-2020) worden hier gescand.

P.212 "Dagelijkse controle"

11. Aanleglijst originelen

Gebruik deze aanleglijst om het formaat van een origineel dat op de glasplaat voor originelen is gelegd, te controleren.

12. Witte plaat

P.212 "Dagelijkse controle"

Optionele uitrusting

De onderstaand opgesomde opties zijn beschikbaar. Neem contact op met uw servicetechnicus of leverancier voor meer informatie.

Andere opties

P3fax+ocr (GB-1292): Fax verzending/ontvangst en OCR kan direct vanaf een PC waarmee het multifunctionele systeem via een USB-kabel is verbonden, worden uitgevoerd. *1, *2

*1 De Fax-optie GD-1221 is noodzakelijk.
*2 De optie is niet beschikbaar in een multifunctionele systeem waarin de netwerkprinter-optie GA-1192 is geïnstalleerd.

Bedieningspaneel

1. APS/AMS selectie toets/LED's

Automatische papierselectie (APS): Het multifunctionele systeem bepaalt het formaat van het origineel en selecteert automatisch hetzelfde formaat kopieerpapier.

P.73 "Papierselectie"

Automatische zoomselectie (AMS): Stel vooraf het formaat in van het kopieerpapier dat zal worden gebruikt. Het multifunctionele systeem bepaalt het formaat van het origineel en selecteert automatisch de meest geschikte reproductiefactor naar het kopieerpapier.

P.78 "Automatische zoomselectie (AMS):"

2. [MIXED SIZE] toets/LED

Gebruik deze toets om originelen waarvan de formaten verschillen te kopiëren.

Zie de hieronder vermelde pagina voor meer informatie over het kopiëren van verschillende formaten:

P.76 "Kopiëren van verschillende formaten in één opdracht - VERSCHILLENDE FOR-MATEN KOPIËREN -"

3. [ENERGY SAVER] toets

Gebruik deze toets om het multifunctionele systeem in de energiebesparingsstand te schakelen wanneer het multifunctionele systeem niet wordt gebruikt.

Voor meer informatie over de energiebesparingsstand, zie:

P.38 "Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand -"

4. [INTERRUPT] toets

Gebruik deze toets om de lopende kopieeropdracht te onderbreken en een andere opdracht uit te voeren (= kopieren met onderbreking).

Voor meer informatie over kopieren met onderbreking, zie:

P.65 "Kopiëren met onderbreking en een andere kopie maken - kopieren met onderbreking -"

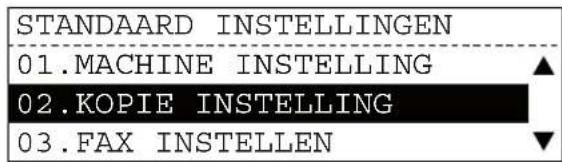

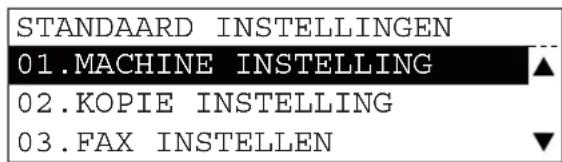

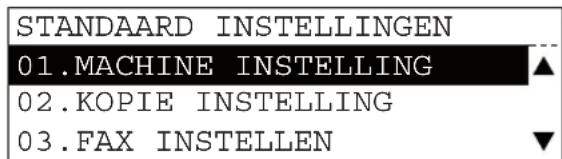

5. [USER FUNCTIONS] toets

Gebruik deze toets om de standaardinstellingen van het multifunctionele systeem te wijzigen.

Zie de volgende pagina voor meer informatie over het wijzigen van de standaardinstellingen:

P.121 "INSTELLINGEN VAN HET MULTIFUNCTIONELE SYSTEEM WIJZIGEN"

6. [SETTINGS] toets

Gebruik deze toets om de actueel ingestelde kopieerfuncties te bevestigen.

P.72 "Ingestelde functies bevestigen"

7. Keuzetoetsen (Links, Midden, Rechts)

Gebruik deze toetsen om in ieder menu onderdelen of handelingen te selecteren. Onderdelen of handelingen die met iedere toets overeenkomen, verschijnen in het onderste gedeelte van het LCD-scherm.

bijv.) Hoofdscherm "Kopieerinstelling"

P.36 "Hoofdscherm "Kopieerinstelling"

8. LCD scherm

Gebruik dit scherm om elk weergegeven menu en alle foutmeldingen te controleren.

P.36 "Hoofdscherm "Kopieerinstelling"

9. Numerieke toetsen

Gebruik deze toetsen om een willekeurig getal, zoals het aantal kopieën, in te toetsen

10. FAX TX/RX LED

Deze LED knippert bij het verzenden en ontvangen van faxgegevens

11. Functieomschakeltoetsen

Gebruik deze toetsen om te schakelen tussen de functies kopieren, afdrukken, scannen en fax

Opmerking

Om de scanfuncties te kunnen gebruiken is de Scanner upgrade-optie vereist.

Om de faxfuncties te kunnen gebruiken is de Fax-optie vereist.

Deze LED knippert wanneer de kopieeropdracht is beëindigd. Gebruik deze toets om de kopieerinstellingen te wissen.

13. Contrastaanpassing

Gebruik deze toets om het helderheidsniveau van het LCD-scherm (8) aan te passen.

14. [CLEAR/STOP] toets

Gebruik deze toets om de lopende kopieeropdracht te onderbreken of het ingevoerde aantal kopieën terug te zetten op "1".

15. [START] toets

Gebruik deze toets om het kopieerproces te starten. Wanneer de LED brandt, kan er worden gekopieerd. De LED knippert wanneer het multifunctionele systeem in afwachting is van het startsignaal.

Voor de basis kopieerhandelingen, zie:

P.62 "Kopiëren"

16. Alarm LED

Deze LED knippert wanneer een storing zoals papierstoringen of het opraken van toner plaatsvindt.

P.182 "Wanneer deze melding verschijnt"

17. [DATA] LED

De LED knippert wanneer er afdrukgegevens of een fax-gegevens worden ontvangen.

18. [CANCEL] toets

Gebruik deze toets om de actuele instelling te annuleren en terug te keren naar het vorige menu.

19. [ENTER] toets

Gebruik deze toets om de in ieder menu geselecteerde onderdelen of handelingen vast te leggen.

20. (BOVEN/BENEDEN/LINKS/RECHTS) toetsen

Gebruik deze toetsen om onderdelen te selecteren die u in ieder menu wilt instellen. Het geselecteerde onderdeel wordt gemarkeerd.

21. Afdrukbelichting van originelen toets/LEDs

Gebruik deze toets om de afdrukkwaliteit van de kopie aan te passen aan de kwaliteit van het origineel.

Voor meer informatie over de afdrukkwaliteit, zie:

P.82 "Afdrukinstelling selecteren"

22. Belichting aanpassing toetsen/LED's

Gebruik deze toets om de densiteit van de afdrukkwaliteit aan te passen. De [AUTO] LED

onder de (automatische belichtingsinstelling) toets gaat branden wanneer de densiteit automatisch wordt aangepast.

Voor meer informatie over aanpassing van de densiteit, zie:

P.83 "Belichtingsniveau aanpassen"

Gebruik deze toets om een lade of de handinvoerbak te selecteren, die als papiermagazijn moet worden gebruikt. De LED van het huidig geselecteerde papiermagazijn brandt. De LED knippert wanneer het papier in de geselecteerde lade of bak oprakt.

Wanneer geen papier meer in de lade of op de handinvoerbak zit, zie de volgende pagina voor het aanbrengen van papier:

P.40 "Stap 2 - Kopieerpapier aanbrengen"

24. [COPY] toets/LED's

Gebruik deze toets om het te gebruiken papierformaat te selecteren. De LED van het huidig geselecteerde papierformaat knippert wanneer dit papierformaat niet in de lade of op de handinvoerbak is aangebracht.

Zie de navolgende pagina voor meer informatie:

P.74 "Handmatige papierelectie"

25. [ORIGINAL] toets/LED's

Gebruik deze toets om het formaat van het origineel te specificeren.

P.80 "Specificeren van formaten van zowel het origineel als van het kopieerpapier"

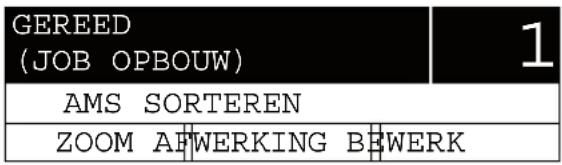

Hoofdscherm "Kopieerinstelling"

Nadat de stroomvoorziening van het multifunctionele systeem is ingeschakeld en het opwarmen is voltooid, verschijnt de onderstaande weergave op het LCD-scherm. Dit scherm wordt het hoofdscherm "Kopieerinstelling" genoemd.

Tip

Dit hoofdscherm "Kopieerinstelling" verschijnt standaard nadat de stroomvoorziening is ingeschakeld. Door het veranderen van de standaardinstelling kunt u het hoofdscherm voor de faxfunctie of de scanfunctie weergeven in plaats van het hoofdscherm "Kopieerinstelling".

P.133 "Instelling vervolgscherm"

1. Berichtengebied

Dit gebied geeft de actuele toestand van dit multifunctionele systeem of foutmeldingen weer.

2. Aantal kopieën

3. Reproductiefactor

4. Weergave toetsselectie

Dit gebied geeft de bewerking weer die overeenkomt met iedere keuzetoets.

ZOOM: Gebruik dit gebied om de reproductiefactor handmatig te specificeren.

P.81 "De reproductiefactor handmatig specificeren"

Aangepaste modus: Gebruik dit gebied om de kopieerfunctie op te roepen die als een aangepaste functie is vastgelegd. U kunt vaak gebruikte functies snel oproepen door deze in de aangepaste modus vast te leggen.

P.165 "Aangepast menu"

EDIT: Dit gebied geeft het kopieermenu weer. Gebruik dit gebied om de gewenste kopieerfunctie op te roepen.

P.86 "Kopieermenu"

5. Instelling aangepaste modus

Dit gebied geeft de huidige instelling weer van de functie die als aangepaste functie is vastgelegd.

Stap 1 - Stroomvoorziening inschakelen

Stroomvoorziening inschakelen

1 Druk de aan/uit schakelaar in de stand “|” (IN).

Het multifunctionele systeem begint zich op te warmen. De opwarmtijd bedraagt ong. 25 seconden. Wanneer het opwarmen is voltooid, is het multifunctionele systeem gereed om te kopiëren. Op het LCD-scherm verschijnt "BEDRIJFSKLAAR"

Tip

Indien u een origineel aanbrengt en tijdens het opwarmen op de [START] toets drukt, begint het kopiëren automatisch wanneer het opwarmen is voltooid. Dit wordt de automatische start genoemd. Wanneer de opdracht is vastgelegd, verschijnt op het LCD scherm "Automatische start" om u de actuele toestand weer te geven.

Deze functie kan echter niet worden geactiveerd wanneer "WACHT A.U.B." wordt weergegeven (gedurende ca. 15 seconden).

2 Het onderstaande LCD-scherm wordt weergegeven indien het multifunctionele systeem wordt bestuurd onder de afdelingscodefuncie. Toets de afdelingscode in.

Toets de 5-cijferige afdelingscode in en druk vervolgens op de [ENTER] toets. Het multifunctionele systeem is nu gereed om te kopieren.

Tip

Indien de afdelingscode is geactiveerd, druk dan na ieder gebruik op de [FUNCTION CLEAR] toets om ongeoorloofd gebruik van het multifunctionele systeem te voorkomen. Zie de navolgende pagina voor meer informatie over de afdelingscode:

P.150 "Afdelingcode"

Stroomvoorziening uitschakelen

Druk de aan/uit schakelaar in de stand "QUIT).

Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand -

Om het stroomverbruik te verminderen, komt het multifunctionele systeem na verloop van een vastgesteld tijdsbestek sinds het laatste gebruik, automatisch in de energiebesparingsstand. U kunt het multifunctionele systeem ook handmatig in deze stand schakelen.

De verschillende energiebesparingsstanden

Er zijn twee verschillende energiebesparingsstanden nl.:

Slaapstand: Het energieverbruik is 18 W. Op het LCD-scherm verschijnt "Slaapstand" en alleen de [ENERGY SAVER] Led gaat branden.

Superslaapstand: Het energieverbruik is 4 W. Het LCD-scherm is leeg en alleen de [ENERGY SAVER] LED brandt.

Tips

• Zowel de slaapstand als de superslaapstand is ingeschakeld. De ingeschakelde stand en de tijd dat deze stand inschakelt (Auto Slaaptijd) kan worden gewijzigd.
  P.141 "Energiebesparingsstand"
• Wanneer de netwerkprinter optie GA-1192 (optie) is geïnstalleerd, is de Superslaapstand uitgeschakeld.
• Er is nog een andere stand die de lage energiestand wordt genoemd. In het geval dat de Auto Slaaptijd korter ingesteld is dan de tijd van de Automatische Energiebesparing, zal het multifunctionele systeem in de energiebesparingsstand in plaats van in de lage energiestand komen als gevolg van het verschil in tijd tussen de activering van de Automatische Energiebesparing en de activering van de Auto Slaaptijd.
  P.26 "Energiebesparende eigenschappen"

Het multifunctionele systeem handmatig in de energiebesparingsstand schakelen

Controleer of het multifunctionele systeem gereed is om te kopieren en druk op de [ENERGY SAVER] toets.

Het multifunctionele systeem is nu in de energiebesparingsstand. De [ENERGY SAVER] LED brandt.

Opheffen van de energiebesparingsstand

De energiebesparingsstand wordt opgeheven volgens de navolgende voorwaarden. Nadat het opwarmen is voltooid, is het multifunctionele systeem gereed om te kopiëren.

Slaapstand

• Wanneer de [ENERGY SAVER] toets, de [START] toets en één van de functieomschakeltoetsen op het bedieningspaneel wordt ingedrukt
• Wanneer dit multifunctionele systeem via een USB kabel met een PC is verbonden.
• Wanneer er wordt afgedrukt vanaf een PC die is aangesloten op dit multifunctionele systeem.
• Wanneer de dag/weekklok het tijdstip bereikt waarop de stroomvoorziening wordt ingeschakeld
• Wanneer faxgegevens worden ontvangen.
• Wanneer de Afdekklep (optie) of het Automatisch documentinvoersysteem / Automatisch documentinvoersysteem met omkeerinrichting (optie) geopend staat
• Wanneer originelen worden neergelegd op het Automatisch documentinvoersysteem / Automatisch documentinvoersysteem met omkeerinrichting (optioneel)

Superslaapstand

• Wanneer de [ENERGY SAVER] toets op het bedieningspaneel is ingedrukt.
• Wanneer dit multifunctionele systeem via een USB kabel met een PC is verbonden.
• Wanneer er wordt afgedrukt vanaf een PC die is aangesloten op dit multifunctionele systeem.
• Wanneer faxgegevens worden ontvangen.
• Wanneer de Afdekklep (optie) of het Automatisch documentinvoersysteem / Automatisch documentinvoersysteem met omkeerinrichting (optie) geopend staat

Stap 2 - Kopieerpapier aanbrengen

Plaats, voordat u met kopieren begint, het kopieerpapier in een geschikt papiermagazijn.

Aanvaardbare papiersoorten

Aanvaardbare papiersoorten onderscheiden zich afhankelijk van het papiermagazijn. Zie onderstaande tabel voor meer informatie.

Papier-toevoer	Papiersoort Papierformaat		Max. invoer capaciteit*1
Laden van het multi-functionele systeem en Papierin-voereen-heid (optioneel)	Normaal papier (64 - 80 g/m2)	A/B-formaat:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-formaat:LD, LG, LT, LT-R, ST-R, COMP, 13”LG5	250 vel(64 g/m2)250 vel(80 g/m2)
Papier-laden van de Pedestal voor papierin-voer (optie)	Normaal papier (64 - 80 g/m2)	A/B-formaat:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-formaat:LD, LG, LT, LT-R, ST-R, COMP, 13”LG5	550 vel(64 g/m2)550 vel(80 g/m2)
Handin-voerbak	Normaal papier 64 - 80 g/m2)*2	A/B-formaat:A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT formaat:LD, LG, LT, LT-R, ST-R, COMP, 13”LG5	100 vel(64 g/m2)100 vel(80 g/m2)
	DIK PAPIER 1 (81 - 105 g/m2)*3		1 vel(81 - 105 g/m2)
	DIK PAPIER 2 (106 - 163 g/m2)*3		1 vel(106 - 163 g/m2)
	Calqueerpapier (75 g/m2)*3		1 vel
	Etiketten *3		1 vel
	Overhead sheets *3,*4	Alleen A4	1 vel

*1 "Maximale invoercapaciteit" verwijst naar het maximum aantal vellen bij gebruik van het door TOSHIBA aanbevolen papier. Zie de navolgende pagina voor het door TOSHIBA aanbevolen papier. P.41 "Aanbevolen papier"
*2 Het kopieerpapier van 50 tot 63 g/m ² kan worden gebruikt indien het een voor een op de handinvoerbak wordt gelegd.
*3 Automatisch dubbelzijdig kopiëren is niet beschikbaar.
*4 Controleer het gebruik van door TOSHIBA geadviseerde overhead sheets. Wanneer andere dan door TOSHIBA aanbevolen overhead sheets worden gebruikt, zou dit kunnen leiden tot een defect multifunctionele systeem.
*5 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

Opmerkingen

• U kunt niet verschillende formaten papier in één lade opslaan.
• "LT formaat" is het standaard formaat alleen voor gebruik in Noord Amerika

Tip

Afkortingen voor LT papierformaten:

Om de beste kopieerkwaliteit te kunnen garanderen, adviseert TOSHIBA de hieronder vermelde papiersoorten. Indien u papier wilt gebruiken, anders dat wij adviseren, neem dan contact op met uw servicetechnicus.

Papiersoort Productnaam
Normaal papier TGIS Papier / Mondi		80 g/m2
DIK PAPIER 1 Color Copy / Mondi		90 g/m2
DIK PAPIER 2 Color Copy / Mondi		120 g/m2
Calqueerpapier Calqueerpapier / Ostrich International		Alleen 75 g/m2
Etiketten 3478 / Zweckform-Avery
OHP *1	PP2500 / 3M

*1 Controleer het gebruik van door TOSHIBA geadviseerde overhead sheets. Wanneer andere dan door TOSHIBA aanbevolen overhead sheets worden gebruikt, zou dit kunnen leiden tot een defect multifunctionele systeem.

Niet aanvaardbare papiersoorten

Gebruik geen van de onderstaande papiersoorten omdat deze papierstoringen kunnen veroorzaken

• Vochtig papier
  • Gevouwen papier
  • Gekreukeld papier of omgekruld papier
• Papier met een extreem glad of ruw oppervlak

Gebruik geen van de onderstaande papiersoorten omdat deze storingen van het multifunction-ele systeem kunnen veroorzaken.

• Papier met een speciaal behandeld oppervlak
• Papier dat al een keer is gebruikt in andere copiers of printers

Papier opslaan

Lees de navolgende aanbevelingen voor het opslaan van kopieerpapier:

• Verpak kopieerpapier in de originele verpakking om te voorkomen dat zich stof verzamelt.
• Stel het kopieerpapier niet bloot aan direct zonlicht.
• Bewaar kopieerpapier in een vochtvrije ruimte.
• Bewaar kopieerpapier op een vlakke ondergrond om te voorkomen dat het papier vouwt of buigt.

Papier in laden plaatsen

Volg de onderstaande werkwijze voor het aanbrengen van papier in de lade.

Voor het aanvaardbare papier, zie:

P.40 "Aanvaardbare papiersoorten"

1 Zet de stroomvoorziening van het multifunctionele systeem AAN.

2 Trek de lade voorzichtig naar buiten.

Trek de lade naar buiten totdat deze niet verder kan.

3 Druk de papierplaat naar beneden.

Druk de plaat naar beneden totdat u een klikgeluid hoort en de plaat niet langer naar boven komt.

4 Leg het papier in de lade.

Opmerkingen

- Maximaal kan 250 vel (64 tot 80 (g/m²) in een keer worden aangebracht. Zorg ervoor dat de stapelhoogte van het papier niet hoger komt dan de lijn die op de binnenzijde van de papiergeleider en breedtegeleider staat.

P.40 "Aanvaardbare papiersoorten"

- Maak het papier goed los voordat het in de lade wordt gelegd, anders zou een meervoudige papiertoevoer kunnen plaatsvinden. Zorg er voor dat u zich niet aan het papier snijdt.

- Leg het papier in de lade met de te bedrukken zijde naar boven. Deze "bovenzijde" is vermeld op de verpakking van het papier.

- Er mag geen ruimte ontstaan tussen het papier en de rechter wand van de lade.

Bij het aanbrengen van LD-formaat papier

Om LD-formaat papier in de lade aan te brengen moet de eindgeleider worden verplaatst. Verplaats deze naar het linker uiteinde terwijl het onderste deel aan beide zijden wordt ingedrukt en duw deze dan naar boven. Plaats deze vervolgens in de ruimte aan de voorzijde van de lade.

5 Verplaats de eindgeleider naar de zijkant van het papier terwijl het onderste gedeelte in de richting van de pijlen wordt geduwd.

Er mag geen ruimte ontstaan tussen het papier en de eindgeleider in de lade.

6 Terwijl de groene handgreep van de voorste papiergeleider wordt vastgehouden, pas de zijgeleiders aan het papierformaat aan.

7 Stel de zijgeleiders in op het gewenste papierformaat.

Zorg ervoor dat er een ruimte van ong. 0,5 mm (minder dan 1,0 mm totaal) blijft tussen het papier en iedere zijgeleider (weergegeven als "A" op de afbeelding). Indien de ruimte onvoldoende is, kan het papier hierdoor vastlopen.

8 Verander de indicator papierformaat zodat deze overeenkomt met het papierformaat in de lade.

9 Duw de lade langzaam recht in het multifunctionele systeem tot deze niet verder kan.

Voorzichtig

Zorg er bij het sluiten van de lade voor dat uw vingers niet beklemd raken. Hierdoor kunt u letsel oplopen.

Leg het papierformaat vast in het multifunctionele systeem.

Wanneer u het kopieerpapier aanbrengt, leg dan ook het papierformaat in het multifunctionele systeem vast. Zorg er voor dat het papierformaat juist is vastgelegd anders zou hierdoor een papierstoring kunnen ontstaan.

Voor het vastleggen van het papierformaat, zie: P.50 "Stap 3 - Vastleggen van het formaat van het kopieerpapier"

Opmerking

Zorg ervoor, dat wanneer een ander papierformaat in de lade wordt aangebracht, dit nieuwe formaat weer wordt vastgelegd, net zoals wanneer u papier voor de eerste keer in de overeenkomstige lade legt.

Tip

Het menu voor het vastleggen van het papierformaat kan, telkens wanneer de papierlade wordt gesloten, automatisch worden weergegeven. Dit is handig wanneer er vaak ander papier in de lade wordt gelegd.

P.175 "Weergave melding instellen"

Papier in de laden van de Pedestal voor papierinvoer (optie) aanbrengen

Volg de onderstaande werkwijze voor het aanbrengen van kopieerpapier in de laden van de pedestal voor papierinvoer (optie).

Voor het aanvaardbare papier, zie:

P.40 "Aanvaardbare papiersoorten"

1 Trek de lade voorzichtig naar buiten.

Trek de lade naar buiten totdat deze niet verder kan.

2 Trek de middengeleider eruit door het indrukken van het onderste gedeelte in de richting van de pijl. Plaats vervolgens de geleider op de plaats van het gewenste papierformaat.

Het papierformaat wordt aangegeven op de binnenzijde van de ladebodem.

3 Duw de rechterzijde van de zijgeleidervergrendeling in om deze te ontgrendelen.

4 Duw de groene knop van de zijgeleiders in, tijdens het verstellen van de zijgeleiders naar de plaats van het gewenste papierformaat.

Verstel de zijgeleiders met twee handen.

5 Leg het papier in de lade.

Opmerkingen

- Maximaal kan 550 vel (80 g/m²) in één keer worden aangebracht. Zorg ervoor dat de stapelhoogte van het papier niet hoger komt dan de lijn die op de binnenzijde van de geleider staat.

P.40 "Aanvaardbare papiersoorten"

- Maak het papier goed los voordat het in de lade wordt gelegd, anders zou een meervoudige papiertoevoer kunnen plaatsvinden Zorg er voor dat u zich niet aan het papier snijdt.

- Leg het papier in de lade met de te bedrukken zijde naar boven. Deze "bovenzijde" is vermeld op de verpakking van het papier.

6 Stel de zijgeleiders in.

Zorg ervoor dat er een ruimte van ong. 0,5 mm (minder dan 1,0 mm totaal) blijft tussen het papier en iedere papiergeleider (weergegeven als "A" op de afbeelding). Indien de ruimte onvoldoende is, kan het papier hierdoor vastlopen.

7 Duw de linkerzijde van de papiergeleiderblokkering in, om deze vast te zetten.

8 Verander de indicator papierformaat zodat deze overeenkomt met het papierformaat in de lade.

9 Duw de lade recht naar binnen totdat deze niet verder kan.

Voorzichtig

Zorg er bij het sluiten van de lade voor dat uw vingers niet beklemd raken. Hierdoor kunt u letsel oplopen.

Leg het papierformaat vast in het multifunctionele systeem.

Wanneer u het kopieerpapier aanbrengt, leg dan ook het papierformaat in het multifunctionele systeem vast. Zorg er voor dat het papierformaat juist is vastgelegd anders zou hierdoor een papierstoring kunnen ontstaan.

Voor het vastleggen van het papierformaat, zie:

P.50 "Stap 3 - Vastleggen van het formaat van het kopieerpapier"

Opmerking

Zorg ervoor, dat wanneer een ander papierformaat in de lade wordt aangebracht, dit nieuwe formaat weer wordt vastgelegd, net zoals wanneer u papier voor de eerste keer in de lade legt.

Tip

Het menu voor het vastleggen van het papierformaat kan telkens, wanneer de papierlade wordt gesloten, automatisch worden weergegeven. Dit is handig wanneer er vaak ander papier in de lade wordt gelegd.

P.175 "Weergave melding instellen"

Stap 3 - Vastleggen van het formaat van het kopieerpapier

Wanneer u de eerst keer papier in een lade legt of wanneer u in de lade papier legt waarvan het formaat afwijkt van het papier dat daarvoor in de lade zat, moet het nieuwe papierformaat in het multifunctionele systeem worden vastgelegd.

Het vastleggen van standaard formaten (A3, A4, A4-R, A5-R, B4) wijkt af van het vastleggen van andere standaard formaten.

Tips

• Het papierformaat kan ook worden vastgelegd via de instelling gebruikersfuncties op het hoofdscherm.
  P.131 "Instelling papierformaat"
• Het menu voor het vastleggen van het papierformaat kan telkens wanneer de papierlade wordt gesloten, automatisch worden weergegeven. Dit is handig wanneer er vaak ander papier in de lade wordt gelegd.
  P.175 "Weergave melding instellen"

Vastleggen standaard formaat (A3, A4, A4-R, A5-R, B4)

In deze paragraaf wordt als voorbeeld A4 formaat in de lade van het multifunctionele systeem vastgelegd.

1 Blijf gedurende meer dan 2 seconden tegelijk op de toetsen [COPY] en [DRAWER] drukken.

Het LCD-scherm geeft het navolgende beeld:

2 Druk een aantal malen op de toets [DRAWER] totdat de LED van de lade, waarin u het papier heeft opgeslagen, gaat branden.

3 Druk een aantal malen op de toets [COPY] totdat de LED van papier-formaat, dat u in de lade heeft opgeslagen, gaat branden.

Indien in deze fase de toets [CANCEL] wordt ingedrukt, wordt het formaat niet vastgelegd en keert het multifunctionele systeem terug in zijn normale toestand.

4 Druk de toets [ENTER] in. Het papierformaat is nu vastgelegd.

Andere standaard formaten vastleggen

Wanneer andere standaard papierformaten dan A3, A4, A4-R, A5-R of B4 worden aangebracht, leg dit formaat dan vast als "OTHER" formaat.

In deze paragraaf wordt als voorbeeld het LT formaat in de lade van het multifunctionele systeem vastgelegd.

1 Blijf gedurende meer dan 2 seconden tegelijk op de toetsen [COPY] en [DRAWER] drukken.

Het LCD-scherm geeft het navolgende beeld:

2 Druk een aantal malen op de toets [DRAWER] totdat de LED van de lade, waarin u het papier heeft opgeslagen, gaat branden.

3 Druk een aantal malen op de toets [COPY] totdat de [OTHER] LED gaat branden.

4 Druk op de keuzetoetsen (Midden, Rechts) om het papierformaat van het in de lade aangebrachte papier te selecteren. Dit kan ook met toets of gedaan worden.

bijv.) Instellen LT formaat

KIES PAPIER FORMAAT	LG
	LT
	LT-R

5 Druk de toets [ENTER] in.

Het LCD-scherm geeft het navolgende beeld:

6 Druk de toets [ENTER] in.

Het papierformaat is nu vastgelegd als "OTHER" formaat en het multifunctionele systeem zal terugkeren in zijn normale toestand.

2

HET MAKEN VAN KOPIEËN

Dit hoofdstuk beschrijft de basis kopieeropdrachten.

Originelen plaatsen....56

Aanvaardbare originelen 56

Originelen op de glasplaat voor originelen leggen 57

Plaatsen van een boekje als origineel, zoals een boek of een catalogus 58

Gebruiken van Automatisch documentinvoersysteem met omkeerin-richting (optie) / Automatisch documentinvoersysteem (optie)....60

Originelen plaatsen op het Automatisch documentinvoersysteem met omkeerinrichting (optie) /

Automatisch documentinvoersysteem (optie)....61

Kopiëren 62

Kopieerproces stoppen/doorgaan....64

Kopiëren met onderbreking en een andere kopie maken - kopiëren met onderbreking - ......65

Gebruik van de handinvoerbak 67

Kopiëren met handinvoer....68

Aanvaardbare originelen

Boekjes, 3-D voorwerpen en een aantal soorten speciaal papier kunnen, net zo goed als normal papier, op de glasplaat voor originelen worden neergelegd. Wanneer het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) wordt gebruikt, kan een stapel originelen van normaal papier een voor een worden gescand.

Plaats instellen	Soorten originelen	Maximum formaat	Geschikte formaten voor automatische formaatbepaling*1	Opmer-kingen
Glasplaat voor originelen	Normaal papier Aanvaardbare papiersoorten*2 Boeken 3D-voorwerpen	297 mm x 432 mm	A3, A4, A4-R, A5-R, B4, B5, B5-R	*3
Automatisch docu-mentinvoer-systeem met omkeerinrichting (optie) / Automat-tisch documentin-voersysteem (optie)	Normaal papier A3,	A4, A4-R, A5-R,	B4, B5, B5-R, FOLIO	*4, *5, *6, *7

*1 De functie "Automatische formaatbepaling" is niet ingeschakeld voor het LT formaat.

*2 Met "Speciale papiersoorten" worden papiersoorten bedoeld die niet geschikt zijn voor het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie), zoals overhead sheets of calqueerpapier.

*3 Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen op de glasplaat geen kracht uit.

*4 Originelen met FOLIO formaat kunnen alleen automatisch worden gedetecteerd wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).

*5 Hun papiergewicht moet liggen tussen 50 g/m ² en 127 g/m ² (iin beide gevallen enkel- en dubbelzijdig).

*6 Een aantal papiersoorten kunnen niet worden gebruikt.

*7 Originelen van A5 formaat moeten in een liggende richting worden geplaatst.

Maximaal aantal originelen die in één keer kunnen worden gescand

Maximaal 250 originelen kunnen in één keer worden gescand. Wanneer het aantal te scannen originelen meer dan 250 is of het ingebouwde geheugen van het multifunctionele systeem raakt tijdens het scannen van de kopieeropdracht vol, stopt het scannen en op het LCD-scherm verschijnt "Te veel pagina's" of "Geheugenopslag is vol".

Selecteer op het LCD-scherm "Print" om de tot dusver gescande gegevens te af te drukken.

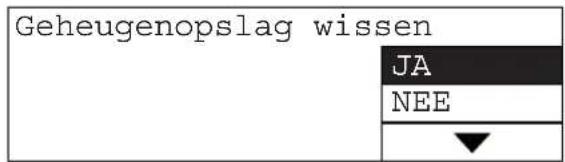

Selecteer "Taak annuleren" om de tot dusver gescande gegevens te wissen.

Opmerking

In de navolgende gevallen is alleen het wissen van gegevens mogelijk. Nadat dit is uitgevoerd, start de kopieeropdracht opnieuw met telkens een stapeltje originelen.

• Wanneer het kopieren en sorteren voor één set is uitgevoerd
• Wanneer de instelling Brochue sorteren is geselecteerd
• Wanneer het kopiëren zonder sorteren is uitgevoerd (alleen wanneer het aantal te scannen originelen meer dan 250 is)

Originelen op de glasplaat voor originelen leggen

Normaal papier of een aantal speciale papiersoorten die niet geschikt zijn voor het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie), zoals overhead sheets of calqueerpapier, moeten op de glasplaat voor originelen worden gelegd.

Voorzichtig

Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen op de glasplaat geen kracht uit.

Door de glasplaat te breken kunt u zich bezeren.

1 Open de Afdekklep (optioneel) of Automatisch documentinvoersysteem met omkeerinrichting (optioneel) / Automatisch document-invoersysteem (optioneel).

Opmerking

Open de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) 60 graden of meer ten opzichte van het multifunctionele systeem om het formaat van het origineel vast te stellen.

2 Leg het origineel op de glasplaat voor originelen tegen de linker bovenhoek aan met de te kopieren zijde naar beneden.

Wanneer zeer transparante originelen moeten worden gekopieerd

Wanneer zeer transparante originelen moeten worden gekopieerd, zoals overhead sheets of calqueerpapier, leg dan een blanco vel papier (A), met hetzelfde formaat als het origineel of groter, over het origineel (B).

3 Sluit de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) zorgvuldig.

Plaatsen van een boekje als origineel, zoals een boek of een catalogus

Leg een boek op de glasplaat voor originelen.

Voorzichtig

Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen op de glasplaat geen kracht uit.

Door de glasplaat te breken kunt u zich bezeren.

1 Open de Afdekklep (optioneel) of Automatisch documentinvoersysteem met omkeerinrichting (optioneel) / Automatisch document-invoersysteem (optioneel).

2 Zoek de gewenste pagina in het origineel en leg deze met de te kopiëren zijde naar beneden op de glasplaat. Leg het origineel tegen de linker bovenhoek op de glasplaat.

3 Sluit de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) zorgvuldig.

Opmerkingen

• Probeer, wanneer het origineel vrij dik is, de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) niet met kracht te sluiten. Er ontstaat geen kopieerprobleem, zelfs niet wanneer de klep niet volledig is gesloten.
• Kijk niet naar de glasplaat voor originelen omdat tijdens het kopieren een fel licht naar buiten kan treden.

Gebruiken van Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)

Wanneer het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) wordt gebruikt, kan een stapel originelen van normaal papier een voor een worden gescand. De navolgende soorten originelen zijn bruikbaar *1:

Papiersoorten	Maximum formaat	Maximum aantal vellen mogelijk	Papiergewicht
Normaal papier 297	mm x 432 mm 100 vel	(of stapelhoogte 16 mm)	50 - 127 g/m 2

*1 Om dubbelzijdige originelen te scannen is het Automatisch documentinvoersysteem met omkeerinrichting (optie) vereist.

Opmerkingen

• Een aantal papiersoorten kunnen niet worden gebruikt.
• Het maximale aantal acceptabele vellen varieert afhankelijk van de papiersoort van de originelen.
• Originelen van A5 formaat moeten in een liggende richting worden geplaatst.
• Formaten die het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) automatisch kan vaststellen zijn: A3, A4, A4-R, A5-R, B4, B5, B5-R en FOLIO. (Originelen met FOLIO formaat kunnen alleen worden vast-gesteld wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).)

Voorzorgsmaatregelen bij het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)

Gebruik niet de navolgende soorten originelen omdat dergelijke soorten een papierstoring of schade aan het multifunctionele systeem veroorzaken:

• Bijzonder gekreukelde, gevouwen of omgekrulde originelen
  • Originelen met carbonpapier
• Originelen met plakband, met opgeplakte teksten of geknipte originelen
  • Originelen met paperclips of nietjes
• Originelen met gaten en scheuren
  • Vochtige originelen
  • Overhead sheets of calqueerpapier
  • Gecoat papier (bijv. gecoat met was)
• Originelen met veel perforatiegaten (bijv. losse vellen papier)

De navolgende soorten originelen zijn bruikbaar maar hebben extra aandacht nodig:

• Originelen die niet met de vingers kunnen worden verschoven of waarvan het oppervlak speciaal is behandeld (zij kunnen niet door het invoersysteem van elkaar worden gescheiden)
• Gevouwen of gekrulde originelen (moeten voor gebruik worden gladgestreken)

Wanneer zwarte strepen op het gekopieerde afdruk verschijnen

Indien het scangebied of het geleidingsgebied vuil is, kunnen afdrukproblemen zoals zwarte strepen op de gekopieerde afdruk voorkomen. Het wekelijks reinigen van deze gebieden wordt aanbevolen.

P.212 "Dagelijkse controle"

Originelen plaatsen op het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)

1 Leg de originelen netjes tegen de aanleglijst

2 Leg ze met af te drukken zijde naar boven en pas de papiergeleiders aan, aan de lengte van de originelen.

• Het bovenste origineel zal als eerste worden gescand.
• Het totaal aantal aangebrachte originelen mag niet meer zijn dan 100 (50 tot 80 g/m²) of de stapelhoogte van de originelen mag niet hoger zijn dan 16 mm, ongeacht hun formaten.

Wanneer een groot aantal originelen met een grote breedte worden neergelegd.

Trek de opvang originelen naar buiten, zodat de uitgevoerde originelen niet zullen vallen. Wanneer deze opvang wordt teruggeduwd, licht deze dan enigszins op en duw de opvang naar binnen.

Volg de onderstaande werkwijze voor het maken van kopieën.

Tip

Verschillende kopieerfuncties zijn beschikbaar. Zie de navolgende pagina voor meer informatie:

P.71 "KOPIEERFUNCTIES"

P.85 "GEAVANCEERDE KOPIEERFUNCTIES"

1 Controleer of er papier in de lade zit.

Voor geschikte papiersoorten en -formaten, zie de pagina's:

P.40 "Aanvaardbare papiersoorten"
P.42 "Papier in laden plaatsen"
P.46 "Papier in de laden van de Pedestal voor papierinvoer (optie) aanbrengen"

2 Plaats het origineel.

Voor aanvaardbare originelen of hoe originelen moeten worden neergelegd, zie de pagina's:

P.56 "Aanvaardbare originelen"
P.61 "Originelen plaatsen op het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)"
P.57 "Originelen op de glasplaat voor originelen leggen"
P.58 "Plaatsen van een boekje als origineel, zoals een boek of een catalogus"

3 Toets het gewenste aantal kopieën in (= aantal kopieën) wanneer u meer dan één set wilt kopieren.

bijv.) 5 sets

BEDRIJFSKLAAR

5

100% NIET SORTEREN

Indien u het aantal ingetoetste kopieën wilt aanpassen, druk dan op de toets [CLEAR/STOP] en toets vervolgens het juiste aantal in.

4 Selecteer naar behoefte de kopieerinstellingen.

P.71 "KOPIEERFUNCTIES"
P.85 "GEAVANCEERDE KOPIEERFUNCTIES"

Opmerking

Een aantal functies kan niet samen met andere functies worden gebruikt. Zie de navolgende pagina voor meer informatie.

P.223 "Matrix gecombineerde kopieerfuncties"

5 Druk op de [START] toets.

Het kopieren begint. De kopieën worden uitgevoerd met de gekopieerde zijde naar beneden.

Opmerking

Tijdens en direct na het kopiëren is het papieruitvoerbereik en het uitgevoerde papier heet. Ga daarom voorzichtig te werk.

Wanneer "VOLGEND ORIGINEEL?" verschijnt

Deze melding verschijnt wanneer "SORT" als uitvoermethode is geselecteerd terwijl een origineel op de glasplaat voor originelen wordt gelegd of wanneer er dubbelzijdig wordt gekopieerd. Leg het volgende origineel op de glasplaat voor originelen en druk vervolgens op de toets [START] of [ENTER]. De gegevens van het volgende origineel zullen worden gescand. Selecteer "NEE" nadat alle originelen zijn gescand en druk vervolgens op de toets [START] of [ENTER]. Het kopiëren begint.

Wanneer het aantal kopieën de 250 heeft overschreden

Om te voorkomen dat uitgevoerde kopieën van de kopieopvangbak vallen, onderbreekt het multifunctionele systeem het kopieerproces wanneer ongeveer 250 kopieën achtereen werden uitgevoerd. Het LCD-scherm geeft het navolgende beeld:

Verwijder pap. van uitvoerbak DRUK OP START TOETS

Verwijder het papier van de kopieopvangbak en druk vervolgens op de toets [START]. Het kopieerproces wordt hervat.

Druk op de toets [CLEAR/STOP] om de kopieeropdracht te beëindigen. Op het LCD-scherm verschijnt "Geheugenopslag wissen?". Selecteer "JA" en druk vervolgens op de toets [START] of [ENTER].

Wanneer er geen papier meer in de lade zit

Wanneer het papier in de lade tijdens het kopiëren opraakt en er is in een andere lade papier aanwezig waarvan het formaat en richting overeenkomt met dat in de oorspronkelijke lade, dan wordt dit papier automatisch toegevoerd en het kopieerproces gaat gewoon weer verder. Indien dit niet het geval is, stopt het kopieerproces en het LCD-scherm geeft het navolgende beeld. bijv.) Papier in de lade van het multifunctionele systeem is op

Papierlade 1 is leeg

De LED [DRAWER], die overeenkomt met die waarvan het papier is opgeraakt, knippert. Leg weer papier in de lade en druk op de toets [START]. Het kopieerproces gaat weer verder.

Kopieerproces stoppen/doorgaan

Druk op de toets [CLEAR/STOP] om het scannen of kopieren te stoppen.

1 Druk op de toets [CLEAR/STOP] om het scannen of kopieren te stoppen.

Het scannen of kopieren stopt en het LCD-scherm geeft het navolgende beeld:

Of

Druk op de keuzetoets (Rechts) of de toetsen en selecteer "JA" om de kopieeropdracht te beëindigen. Druk vervolgens op de toets [START] of [ENTER].

2 Druk op de keuzetoets (rechts) en selecteer "NEE" om door te gaan met de kopieeropdracht. Dit kan ook met de toets of gedaan worden. Druk vervolgens op de toets [START] of [ENTER].

Het LCD-scherm geeft het navolgende beeld:

3 Druk op de [START] toets.

Kopiëren met onderbreking en een andere kopie maken - kopieren met onderbreking -

U kunt een kopieeropdracht onderbreken om een andere kopieeropdracht uitvoeren (= kopiëren met onderbreking). Het aantal kopieën of functies die van toepassing zijn op de onderbroken kopieeropdracht worden opgeslagen in het geheugen van dit multifunctionele systeem, zodat u deze niet opnieuw behoeft in te stellen wanneer de onderbroken kopieeropdracht wordt hervat.

1 Druk op de [INTERRUPT] toets.

De LED [INTERRUPT] knippert en de LED zal na een tijdje blijven branden.

Het LCD-scherm geeft het navolgende beeld:

Tip

Wanneer tijdens het scannen de toets [INTERRUPT] wordt ingedrukt, knippert de LED [INTERRUPT] en vervolgens zal de LED blijven branden nadat het scannen is beeindigd.

2 Vervang het origineel door een ander.
3 Selecteer naar behoefte de kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren met onderbreking begint.

4 Nadat u het kopieren met onderbreking heeft beëindigd, drukt u op de toets [INTERRUPT].

"Klaar voor Herstart" verschijnt en de kopieertoestand keert terug naar de toestand voor de onderbreking.

Tip

Zelfs wanneer u de toets [INTERRUPT] niet indrukt, zal de automatische herstelfunctie een bepaalde tijd nadat het kopiëren met onderbreking is beeindigd, nog functioneren en de interrupt modus zal automatisch worden opgeheven.

5 Druk op de [START] toets.

De onderbroken kopieeropdracht zal worden voortgezet.

Leg papier op de handinvoerbak wanneer u de navolgende papiersoorten als kopieerpapier gebruikt:

• Dik papier (81 tot 163 g/m²)
- Speciale papiersoorten zoals calqueerpapier, etiketten of overhead sheets
- Standaard papierformaat dat niet in de laden van het multifunctionele systeem en de Papier-invoereenheid (optie) kan worden geplaatst (bijv. A5-R)

Gebruik van de handinvoerbak wordt ook geadviseerd voor het kopiëren op standaard papierformaat anders dan die, die in de laden wordt aangebracht. De navolgende formaten zijn beschikbaar voor het kopiëren met handinvoer:

Papiersoort Papierformaat		Max. invoercapaciteit *1
Normaal papier (64 - 80 g/m2)*2	A/B-formaat: A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO LT-formaat: LD, LG, LT, LT-R, ST-R, COMP, 13”L∅	100 vel (64 g/m2)100 vel (80 g/m2)
DIK PAPIER 1 (81 - 105 g/m2)*3		1 vel(81 - 105 g/m2)
DIK PAPIER 2 (106 - 163 g/m2)*3		1 vel(106 - 163 g/m2)
Calqueerpapier (75 g/m2)*3		1 vel
Etiketten*3		1 vel
Overhead sheets*3,*4	Alleen A4	1 vel

*1 "Maximale invoercapaciteit" verwijst naar het maximum aantal vellen bij gebruik van het door TOSHIBA aanbevolen papier. Zie de navolgende pagina voor het door TOSHIBA aanbevolen papier.
P.41 "Aanbevolen papier"
*2 Het kopieerpapier van 50 tot 63 g/m ² kan een voor een worden ingevoerd indien het multifunctionele systeem op de handinvoerbak is ingesteld.
*3 Automatisch dubbelzijdig kopiëren is niet beschikbaar.
*4 Controleer het gebruik van door TOSHIBA geadviseerde overhead sheets. Wanneer andere dan door TOSHIBA aanbevolen overhead sheets worden gebruikt, zou dit kunnen leiden tot een defect multifunctionele systeem.
*5 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

Kopiëren met handinvoer

Als voorbeeld wordt in deze paragraaf de werkwijze beschreven met papier op A4 formaat dat op de handinvoerbak is gelegd.

1 Breng het papier op de handinvoerbak in lijn, met de af te drukken zijde naar beneden. Pas vervolgens de papiergeleiders aan de lengte van het papier aan terwijl (A) wordt vastgehouden.

Opmerkingen

• Maximaal 100 vel normaal papier (64 tot 80 g/m²) kan worden aangebracht. Controleer of de stapelhoogte van het papier niet boven de markeringen van de papiergeleiders uitkomt. Indien het papier geen normaal papier is, voer dan vel voor vel in.
• Maak de stapel papier goed los voordat het op de handinvoerbak wordt gelegd.
• Duw het papier niet met kracht in de invoer van het toevoermagazijn van de handinvoer. Dit kan het vastlopen van papier veroorzaken.

Tip

Wanneer u papier met een groter formaat aanbrengt, trek dan de papierhouder uit voordat u begint met kopiëren met handinvoer.

2 Controleer het menu.

Indien het papierformaat al is vastgelegd, wordt het navolgende menu weergegeven. Ga in dat geval door met stap 5.

Is het papierformaat nog niet vastgelegd, dan wordt het navolgende menu weergegeven. Ga in dat geval door met stap 3.

3 Stel het papierformaat in.

Druk op de keuzetoetsen (Midden, Rechts) om het papierformaat dat in de lade is aangebracht, te selecteren. Dit kan ook met de toets of gedaan worden. Druk vervolgens op de toets [ENTER].

bijv.) Instellen A4 formaat

Wanneer het papier geen standaardformaat is, selecteer dan "AFWIJKEND FORMAAT".

4 Stel de papiersoort in.

Druk op de keuzetoets (Rechts) om de papiersoort te selecteren. Dit kan ook met de toets of gedaan worden. Druk vervolgens op de toets [ENTER].

bijv.) Dik papier (81 tot 105 g/m²)

U kunt een keuze maken uit de volgende vier papiersoorten:

DIK PAPIER 1: Dik papier (81 tot 105 g/m²)

DIK PAPIER 2: Dik papier (106 tot 163 g/m²), etiketten

OHP-folie: Overhead sheets

NORMAAL: Normaal papier (64 tot 80 g/m²), calqueerpapier

Opmerking

Indien u een andere papiersoort selecteert dan u op de handinvoerbak heeft gelegd, zou dit een papierstoring kunnen veroorzaken of zou de kwaliteit van de afdruk minder kunnen worden.

5 Plaats het origineel.
6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren begint.

Opmerking

Wanneer u via de handinvoerbak kopieën op overhead sheets maakt, neem dan de overhead sheets die zijn uitgevoerd op de kopieopvangbak één voor één er af. Indien de overhead sheets zich opstapelen, kunnen zij gaan krullen en zijn niet meer geschikt voor gebruik.

Tip

Wanneer tijdens het kopieren het papier op de handinvoerbak op raakt, gaat het kopieerproces door met papier uit de lade waarin hetzelfde formaat zit als het formaat op de handinvoerbak. (Indien het formaat op de handinvoerbak echter niet vooraf is vastgelegd, stopt het kopieerproces. Vul in dat geval papier op de handinvoerbak bij en druk op de toets [START] om door te gaan met het kopieerproces.)

Wanneer kopieren met handinvoer is beëindigd

Indien het papier op de handinvoerbak is verwijderd of op is, zal handinvoer automatisch omschakelen naar invoer vanaf een papierlade. De instelling voor het papierformaat op de handinvoerbak zal worden gewist.

3

KOPIEERFUNCTIES

Dit hoofdstuk beschrijft verschillende functies met betrekking tot kopieeropdrachten, zoals het vergroten of verkleinen van afdrukken of het aanpassen van de kwaliteit van de kopieën.

Voorbereidende werkzaamheden....72

Standaard instellingen....72

Ingestelde functies bevestigen....72

Papierselectie....73

Automatische papierelectie (APS)....73

Handmatige papierelectie....74

Kopiëren van verschillende formaten in één opdracht - VERSCHILLENDE FOR-MATEN KOPIËREN - 76

In- en uitzoomen van kopieën....78

Automatische zoomselectie (AMS)....78

Specificeren van formaten van zowel het origineel als van het kopieerpapier....80

De reproductiefactor handmatig specificeren....81

Afdrukinstelling selecteren....82

Belichtingsniveau aanpassen....83

Standaard instellingen

Instellingen, beschikbaar bij het inschakelen van de stroomvoorziening van het multifunctionele systeem voordat een van de gebruikerprogramma's worden gewijzigd, worden standaard instellingen genoemd. Iedere instelling keert terug naar zijn standaard instelling wanneer de stroom- voorziening wordt ingeschakeld, wanneer de energiebesparingsstand wordt geannuleerd en wanneer de toets [FUNCTION CLEAR] wordt ingedrukt.

De standaardinstellingen van de basiskopieerfuncties op het moment van installeren van het multifunctionele systeem, wordt hieronder weergegeven.

Onderdeel Inhoud	Standaard instelling bij instal-latie
Aantal kopieën 1 - 999 1
Papierselectie Automatisch Papierselectie (APS)Handmatige papierselectie	Automatische papierselectie (APS)
Reproductiefactor 25 - 200% 100%
Afdrukinstelling TEKST/FOTO, FOTO, TEKST TEKST/FOTO
Densiteitaanpassing Automatische belichtingsinstelling,Handmatige belichtingsinstelling	Automatische belichtingsinstelling

De bovenstaande standaardinstellingen kunnen worden gewijzigd. Zie voor meer informatie pagina:

P.121 "INSTELLINGEN VAN HET MULTIFUNCTIONELE SYSTEEM WIJZIGEN"

Ingestelde functies bevestigen

Druk op de toets [SETTINGS] om de ingestelde functies te bevestigen.

De huidige instellingen en functies verschijnen op het LCD-scherm.

Druk op de keuzetoetsen (Midden, Rechts) om alle instellingen weer te geven zodat de weergave zal worden overgeschakeld naar de volgende. Dit kan ook met de toets of gedaan worden. Druk nogmaals op de toets [SETTINGS], nadat u de bevestiging heeft afgesloten.

U kunt het formaat van het kopieerpapier op twee manieren selecteren. De eerste manier is het gebruik van de automatische papierselectie waardoor het multifunctionele systeem automatisch het kopieerpapier selecteert dat hetzelfde formaat heeft als het origineel. De tweede manier is het gebruik van de handmatige papierselectie waarin u handmatig het gewenste papierformaat kunt selecteren.

Automatische papierselectie (APS):

Het multifunctionele systeem bepaalt het formaat van het origineel en selecteert automatisch hetzelfde formaat kopieerpapier.

De navolgende formaten van originelen zijn beschikbaar:

A3, A4, A4-R, A5-R, B4, B5, B5-R en FOLIO (Originelen met FOLIO formaat kunnen alleen worden vastgesteld wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).)

Handmatige papierselectie:

U kunt handmatig het gewenste formaat van het kopieerpapier selecteren. Deze functie kan worden gebruikt in het geval dat de APS niet kan worden gebruikt, zoals bij originelen die geen standaardformaat hebben of bij overhead sheets.

Automatische papierselectie (APS)

Wanneer u een origineel op standaardformaat aanbrengt, stelt het multifunctionele systeem het formaat vast en selecteert automatisch kopieerpapier met hetzelfde formaat.

Tip

De navolgende formaten van originelen zijn beschikbaar:

A3, A4, A4-R, A5-R, B4, B5, B5-R en FOLIO (Originelen met FOLIO formaat kunnen alleen worden vastgesteld wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).)

Opmerking

Het multifunctionele systeem kan mogelijk niet in staat zijn het formaat van de hieronder vermelde originelen nauwkeurig te bepalen. Gebruik daarom de handmatige papierselectie voor de navolgende originelen:

• Zeer doorzichtige originelen (bijv. overhead sheets, calqueerpapier)
• Geheel donkere originelen of originelen met donkeren randen
• Originelen met afwijkend formaat (bijv. kranten, tijdschriften)

P.74 "Handmatige papierelectie"

1 Leg het papier in de lade.

Opmerking

Leg vooraf het papierformaat in het multifunctionele systeem vast.

P.50 "Stap 3 - Vastleggen van het formaat van het kopieerpapier"

2 Plaats het origineel.

3 Druk op de APS/AMS keuzetoets en selecteer APS. (De APS LED gaat branden.)

Tips

• De standaardinstelling bij installatie is APS.
• Indien de richting van het papier in de lade afwijkt van die van de originelen, kan de afdruk van het origineel 90 graden gedraaid worden gekopieerd, zolang hun formaten hetzelfde zijn (alleen B5 en A4).

4 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Handmatige papierselectie

Selecteer met deze werkwijze het papierformaat wanneer u de navolgende originelen gebruikt waarvan de formaten niet juist door de automatische papierselectie zijn bepaald:

• Zeer doorzichtige originelen (bijv. overhead sheets, calqueerpapier)
• Geheel donkere originelen of originelen met donkeren randen
• Originelen met afwijkend formaat (bijv. kranten, tijdschriften)

Tip

Vervang bij deze werkwijze, indien het gewenste formaat kopieerpapier niet in de lade aanwezig is, het in de lade aanwezige papier door papier met het juiste formaat of leg het gewenste papierformaat op de handinvoerbak.

P.42 "Papier in laden plaatsen"
P.67 "Gebruik van de handinvoerbak"

1 Leg het papier in de lade.
2 Plaats het origineel.

3 Druk een aantal malen op de toets [DRAWER] totdat de LED van de gewenste lade gaat branden.

bijv.) Selecteer de lade van het multifunctionele systeem

4 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Kopiëren van verschillende formaten in één opdracht - VERSCHILLENDE FORMATEN

KOPIËREN -

Wanneer originelen met een verschillend formaat in het Automatisch documentinvoersysteem met omkeerinrichting (optie) worden aangebracht, kunnen bepaalde combinaties van formaten in één opdracht worden gekopieerd. De combinatie van A3 en A4, B4 en B5 of A4-R en FOLIO is mogelijk.

1 Leg het papier in de lade.

Opmerking

Kopiëren met handinvoer is uitgeschakeld. Leg het papier in de lade.

2 Leg de originelen in het Automatisch documentinvoersysteem met omkeerinrichting (optie).

De functie 'Verschillende formaten kopieren' is ingesteld en de LED [MIXED SIZE] gaat branden.

Het multifunctionele systeem wordt omgeschakeld naar de automatische papierselectie-functie en de LED [APS] gaat branden. Bij het kopieren in de automatische papierselectie-functie is stap 4 niet nodig. Ga in dat geval door met stap 5.

Opmerking

In de automatische papierelectie-functie wordt een kopie gemaakt op kopieerpapier van dezelfde afmeting als het origineel. Breng vooraf in de betreffende laden papier aan waarvan de afmetingen hetzelfde zijn als die van het originelen.

4 Indien u alle originelen op hetzelfde papierformaat wilt kopieren, druk dan op de toets [DRAWER] om de lade te selecteren.

bijv.) Selecteer de lade van het multifunctionele systeem

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren begint.

Wanneer "Verander richting ORG." verschijnt

De originelen zijn niet in de goede richting aangebracht. Druk op de toets [ENTER] om het origineel uit te voeren. Leg het vervolgens 90 graden gedraaid neer en ga door met kopieren.

Druk na beëindiging van het kopiëren op de toets [FUNCTION CLEAR].

U kunt de reproductiefactor van de afdruk op de volgende drie manieren instellen:

Automatische zoomselectie (AMS):

Stel vooraf het formaat in van het kopieerpapier dat zal worden gebruikt. Als het origineel is neergelegd, bepaalt het multifunctionele systeem vervolgens het formaat van het origineel en stelt automatisch de meest geschikte reproductiefactor naar het kopieerpapier vast.

De navolgende formaten van originelen zijn beschikbaar:

A3, A4, A4-R, A5-R, B4, B5, B5-R en FOLIO (originelen met FOLIO formaat kunnen alleen worden vastgesteld wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).)

Specificeren van formaten van zowel het origineel als van het kopieerpapier:

Wanneer u de formaten van zowel het origineel als het kopieerpapier specificeert, stelt het multifunctionele systeem automatisch de meest geschikte reproductiefactor voor beide formaten vast. Deze functie kan worden gebruikt in het geval dat de AMS niet kan worden gebruikt, zoals wanneer originelen overhead sheets zijn.

De reproductiefactor handmatig specificeren:

Specificeer handmatig de reproductiefactor tussen 25% en 200%.

Tip

De reproductiefactor kan in de horizontale en verticale richting afzonderlijk worden ingesteld. Selecteer in dat geval in het kopieermenu de XY-zoomfunctie.

P.115 "Afmetingen in de horizontale en verticale richting veranderen - XY-ZOOM -"

Automatische zoomselectie (AMS)

Specificeer vooraf het formaat van het kopieerpapier dat wordt gebruikt. Wanneer het origineel is aangebracht, bepaalt het multifunctionele systeem vervolgens het formaat van het origineel en selecteert automatisch de meest geschikte reproductiefactor van het kopieerpapier.

Tip

De navolgende formaten van originelen zijn beschikbaar:

A3, A4, A4-R, A5-R, B4, B5, B5-R en FOLIO (originelen met FOLIO formaat kunnen alleen worden vastgesteld wanneer zij zijn aangebracht in het Automatisch documentinvoersysteem met omkeerinrichting (optie).)

Opmerking

De automatische zoomselectie (AMS) kan mogelijk niet goed functioneren bij het formaat van de onderstaande originelen. Gebruik andere methoden voor het instellen van de reproductiefactor voor de navolgende originelen:

• Zeer doorzichtige originelen (bijv. overhead sheets, calqueerpapier)
• Geheel donkere originelen of originelen met donkeren randen
• Originelen met afwijkend formaat (bijv. kranten, tijdschriften)

1 Leg het papier in de lade.

2 Druk een aantal malen op de toets [COPY] totdat de LED van het gewenste papierformaat gaat branden.

bijv.) Selecteren van het A4 formaat

Tip

U kunt op dezelfde wijze het gewenste papierformaat met de toets [DRAWER] selecteren.

3 Druk op de APS/AMS keuzetoets totdat de AMS LED gaat branden.

De reproductiefactor op het hoofdscherm "Kopieerinstelling" zal worden gewijzigd in "AMS".

4 Plaats het origineel.

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopieren wordt uitgevoerd met de meest geschikte reproductiefactor voor het gespecificeerde papier.

Wanneer "Verander richting ORG." verschijnt

De richting van het aangebrachte origineel is niet juist. Druk op de toets [ENTER] om het origineel uit te voeren. Leg het vervolgens 90 graden gedraaid neer en ga door met kopiëren.

Specificeren van formaten van zowel het origineel als van het kopieerpapier

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Druk een aantal malen op de toets [ORIGINAL] totdat de LED van het gewenste papierformaat gaat branden.

bijv.) Selecteren van het B4 formaat van het origineel

4 Druk een aantal malen op de toets [COPY] totdat de LED van het gewenste papierformaat gaat branden.

bijv.) Selecteren van het A4 formaat voor het kopieerpapier

Tips

• U kunt op dezelfde wijze het gewenste papierformaat met de toets [DRAWER] selecteren.
• Wanneer het aangebrachte standaard papierformaat anders is dan A3, A4, A4-R, A5-R of B4, leg dan dit formaat vooraf vast als "OTHER" formaat.

P.51 "Andere standaard formaten vastleggen"

De meest geschikte reproductiefactor voor de formaten van het origineel en het kopieerpapier wordt ingesteld.

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

De reproductiefactor handmatig specificeren

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Druk op de keuzetoets (links).

Het LCD-scherm geeft het navolgende beeld:

4 Druk op de keuzetoets (midden: - of rechts: +) om de gewenste reproductiefactor in te stellen.

Één druk op een van de toetsen verhoogt of verlaagt de reproductiefactor met 1%. Wanneer u op één van de toetsen blijft drukken, blijft de reproductiefactor ook veranderen. De reproductiefactor kan worden ingesteld van 25% tot 200%.

Tip

Druk op de keuzetoets (links) om terug te gaan naar 100%.

5 Druk de toets [ENTER] in.

De reproductiefactor is ingesteld.

6 Druk een aantal malen op de toets [COPY] totdat de LED van het gewenste papierformaat gaat branden.

bijv.) Selecteren van het A4 formaat voor het kopieerpapier

Tips

• U kunt op dezelfde wijze het gewenste papierformaat met de toets [DRAWER] selecteren.
• Wanneer het aangebrachte standaard papierformaat anders is dan A3, A4, A4-R, A5-R of B4, leg dan dit formaat vooraf vast als "OTHER" formaat.

P.51 "Andere standaard formaten vastleggen"

7 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Afdrukinstelling selecteren

Afhankelijk van de originelen, kunt u op de navolgende drie manieren de meest passende kwaliteit van de afdruk selecteren:

TEXT/PHOTO: Originelen met zowel tekst als foto's

PHOTO: Originelen met foto's

TEXT: Originelen met alleen tekst of met alleen tekst en scherpe illustraties

Tip

"TEXT/PHOTO" wordt standaard ingesteld bij de installatie van het multifunctionele systeem.

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Druk op de toets afdrukbelichting van originelen totdat de LED van de gewenste instelling gaat branden.
bijv.) Origineel met foto's

4 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

De automatische densiteitinstelling, die automatisch het meest geschikte belichtingsniveau voor de kopie selecteert aan de hand van het niveau van het origineel, wordt standaard ingesteld bij de installatie van het multifunctionele systeem. Op de volgende manier kunt u ook het belichtingsniveau naar behoefte handmatig aanpassen (= handmatige belichtingsinstelling):

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Druk op de toetsen voor de belichtingsaanpassing ( (licht) of ▶ (donker)) om de belichting aan het gewenste niveau aan te passen.

Het belichtingsniveau kan in 7 stappen worden ingesteld. Één druk op een van de toetsen verhoogt of verlaagt de belichtingsniveau met één stap. Wanneer u op één van de toetsen blijft drukken, blijft de belichtingsniveau ook veranderen.

4 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Om terug te keren naar de automatische belichtingsinstelling

Druk op de (AUTO) toets.

GEAVANCEERDE KOPIEERFUNCTIES

In dit hoofdstuk worden een aantal handige kopieerfuncties beschreven, zoals hoe meer dan één pagina op één vel moet worden gekopieerd of hoe datum en tijd op de kopie kunnen worden afgedrukt.

Kopieermenu....86

Kopiëren in dezelfde paginavolgorde als de originelen - kopiëren en sorteren -....88

Set na set gedraaid sorteren - ROTEREN - 89

Sorteren in tijdschriftvolgorde - MAGAZINE SORT - 90

Papier verschuiven om inbindruimte te maken - VERPL. BEELD -....92

Schaduw wissen op rand - RAND WISSEN -......94

Tweezijdig kopieren - DUPLEX - 96

Rechter- en linkerpagina' s apart kopieren - TWEE PAG - ....103

Paginanummer, datum en tijd afdrukken - NOTITIE -....105

Kopieerinstelling wijzigen bij iedere opdracht - TAAKOPBOUW -....107

2 of 4 pagina's op 1 pagina kopieren - 2IN1/4IN1 -....109

Beide kanten van een kaart op 1 pagina kopieren - ID-KAART -......112

Afmetingen in de horizontale en verticale richting veranderen - XY-ZOOM - .115

Vaak gebruikte functies vastleggen - TAAKOPSLAG -....117

Kopieermenu

Deze copier bezit een groot aantal handige kopieerfuncties. Wanneer u de keuzetoets (rechts) op het hoofdscherm "Kopieerinstelling" indrukt, verschijnt het kopieermenu. Selecteer in dit menu de gewenste functie.

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

Opmerking

Meer dan één INSTELLING kan tegelijk worden gebruikt. Sommige functiecombinaties zijn echter geblokkeerd. Zie de navolgende pagina voor meer informatie over geblokkeerde combinaties P.223 "Matrix gecombineerde kopieerfuncties"

Werken met het kopieermenu

Wanneer u in het menu de gewenste functie selecteert, druk op toetsen ⚠️, ▶en ⬇▶ of de keuzetoetsen (links, midden, rechts). In deze paragraaf wordt als voorbeeld de werkwijze voor het selecteren van de functie XY-zoom met behulp van de keuzetoetsen (links, midden, rechts) uiteengezet.

1 Selecteer met de keuzetoetsen (links, midden, rechts) de kolom waarin de gewenste functie zich bevindt.

bijv.) Druk de keuzetoets (rechts) in om "XY-ZOOM" te selecteren.

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

Links Midden Rechts

2 Druk dezelfde keuzetoets een aantal malen in totdat u de gewenste functie heeft geselecteerd.

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

3 Druk de toets [ENTER] in.

Het scherm voor de functie-instelling verschijnt. Voer de instelling uit door de aanwijzingen op het scherm op te volgen.

Overzicht kopieerfuncties

De in het kopieermenu weergegeven kopieerfuncties zijn hieronder opgenomen.

Functie Omschrijving
AFWERK(¶P.88, ¶P.89, ¶P.90)	Selecteert afwerkingsfuncties voor de uitgevoerde kopieën op de kopieopvang-bak.SORTEREN: In elke set uitgevoerd in dezelfde volgorde als de originelen.GEEN SORT: Ongesorteerd uitgevoerde kopieën.ROTEREN: Kopieën worden uitgevoerd terwijl zij worden gesorteerd, waarbij set na set afwisselend gedraaid wordt gesorteerdMAGAZINE SORT : Kopieën worden uitgevoerd in de paginavolgorde van een boek.
VERPL. BEELD(¶P.92)	Brengt een inbindruimte op de kopie aan. Deze breedte van de marge kan tus- sen 4 mm en 15 mm worden ingesteld.LINKER MARGE: Brengt op de kopie een inbindruimte aan de linkerkant aan.RECHTER MARGE: Brengt op de kopie een inbindruimte aan de rechterkant aan.
RAND WISSEN(¶P.94)	Brengt een marge langs de rand van de kopie aan. Deze breedte van de marge kan tussen 4 mm en 15 mm worden ingesteld.
PAPIERSOORT(¶P.67)	Selecteert de papiersoort van het kopieerpapier. Deze functie is alleen beschik- baar bij het kopiëren met handinvoer.DIK PAPIER 1: dIK papier 1 (81 - 105 g/m2)DIK PAPIER 2: Dik papier 2 (106 - 163 g/m2), etikettenOHP: Overhead sheetsNORMAAL: Normaal papier (64 - 80 g/m2), calqueerpapier
DUPLEX(¶P.96)	Selecteert of originelen en kopieën enkel- of dubbelzijdig zijn.1>1 ENKELZIJDIG: Enkelzijdig origineel naar enkelzijdige kopie1>2 DUBBELZ.: Enkelzijdig origineel naar dubbelzijdige kopie2>2 DUBBELZ.: Dubbelzijdig origineel naar dubbelzijdige kopie2>1 DUBBELZ. NAAR 2 ENKELZ.: Dubbelzijdig origineel naar enkelzijdige kopieBOEK > 2: Boek naar dubbelzijdige kopie
TWEE PAGINA' S(¶P.103)	Maakt kopieën van de dubbele pagina van een geopend boek. De rechter- en lin- kerpagina' s worden apart gekopieerd. De boekmarge kan worden ingesteld tus- sen 8 mm en 30 mm.
NOTITIE(¶P.105)	Drukt paginanummers, datum en tijd af.PAGINA NUMMERS: Drukt paginanummers af.Pages, datum en tijd: Drukt paginanummers, datum en tijd af.
TAAKOPBOUW(¶P.107)	Scant en kopieert originelen samengesteld uit verschillende opdrachten (=sta- pels). Instellingen en scanmethode kan voor iedere opdracht worden aangepast.Wanneer alle originelen zijn gescand, worden zij in één keer gekopieerd.
2IN1/4IN1(¶P.109)	Kopieërt 2 of 4 originelen op 1 pagina door hun reproductiefactor te verkleinen.2IN1 : Kopieert 2 pagina' s op1 pagina.4IN1 : Kopieert 4 pagina' s op1 pagina.
ID-KAART(¶P.112)	Kopieert de beide zijden van een kaart op 1 pagina A4.
XY-ZOOM(¶P.115)	Selecteert afzonderlijk de reproductiefactor in de horizontale en verticale richting.
TAAKOPSLAG(¶P.117)	Slaat de vaak gebruikte functiecombinaties op en roept deze naar behoefte opnieuw op.OPROEPEN: Roept de opgeslagen functiecombinaties op.OPSLAAN: Slaat de opgeslagen functiecombinaties op.

Kopiëren in dezelfde paginavolgorde als de originelen - kopiëren en sorteren -

Wanneer u een aantal gekopieerde sets maakt, kunnen de kopieën zo worden gemaakt dat zij in dezelfde volgorde als de originelen worden uitgevoerd. Dit wordt kopieren en sorteren genoemd.

Gekopieerd en gesorteerd in 2 sets

Gekopieerd in 2 sets zonder sorteren

1 Leg het papier in de lade.
2 Plaats het origineel.

Tip

Wanneer originelen in het automatisch documentinvoersysteem met omkeerinrichting (optie) worden gelegd, is deze functie automatisch ingesteld. Ga in dat geval door met stap 5.

3 Selecteer in het kopieermenu "AFWERK" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Select "SORTEREN" en druk vervolgens op de toets [ENTER].

Het kopieren en sorteren is ingesteld.

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Wanneer u een aantal sets kopieert, kunnen de kopieën set na set worden gesorteerd en gedraaid uitgevoerd. Dit wordt roteren genoemd. Vooraf moet u in één lade het kopieerpapier in een liggende richting en in een andere lade hetzelfde formaat in een staande richting aanbren-gen.

A4 of B5 formaat is voor deze functie beschikbaar.

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Toets het gewenste aantal kopieën in.
4 Selecteer in het kopieermenu "AFWERK" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

5 Selecteer "ROTEREN" en druk vervolgens op de toets [ENTER].

Het gedraaid sorteren is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Sorteren in tijdschriftvolgorde - MAGAZINE SORT -

De kopieën kunnen worden gemaakt om te worden uitgevoerd in een paginavolgorde van een boek. Dit wordt magazine sort genoemd. U kunt een boekje maken door de stapel kopieën in het midden te vouwen en in te binden.

• A3, A4-R, A5-R, B4 en B5-R formaten zijn voor deze functie beschikbaar.
• Automatische dubbelzijdige kopieereenheid (optie) is vereist.
• Deze functie kan niet samen met de functie beeld schuiven worden gebruikt.
  P.92 "Papier verschuiven om inbindruimte te maken - VERPL. BEELD -"

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "AFWERK" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer "MAGAZINE SORT" en druk vervolgens op de toets [ENTER] of op toets

5 Selecteer de meest bij het origineel passende dubbelzijdig kopiëren-functie en druk vervolgens op de toets [ENTER].

1>2: Wanneer originelen enkelzijdig zijn
2>2: Wanneer originelen dubbelzijdig zijn

Het magazine sort is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Papier verschuiven om inbindruimte te maken - VERPL. BEELD -

U kunt een marge op de kopie maken door het gehele vel naar rechts of naar links te schuiven. De marge kan worden gebruikt om perforatiegaten te maken of voor nieten.

• Wanneer u het kopieerpapier in de handinvoerbak legt, leg dan vooraf het papierformaat in de copier vast.
• Deze functie kan niet samen met de functie "Magazine sort" worden gebruikt. P.90 "Sorteren in tijdschriftvolgorde - MAGAZINE SORT -"

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "VERPL. BEELD" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer of u een marge aan de linker- of de rechterzijde van het papier wilt hebben en druk vervolgens op de toets [ENTER] of op toets ▶.

LINKER MARGE: De marge zal aan de linkerzijde worden gemaakt. RECHTER MARGE: De marge zal aan de rechterzijde worden gemaakt.

5 Specificeer de breedte van de marge en druk vervolgens op de toets [ENTER].

Deze breedte van de marge kan tussen 4 mm en 15 mm worden ingesteld.

Het beeld schuiven is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Schaduw wissen op rand - RAND WISSEN -

Wanneer u dikke objecten, zoals boeken, kopieert, kan de rand van de kopie door schaduwwerking donkerder worden. Wanneer u deze kopie weer als origineel gebruikt, kunt u deze schaduw met deze functie wissen en een marge op alleen de rand van het papier aanbrengen.

• Alleen originelen met standaardformaat zijn te gebruiken.
• Wanneer u het kopieerpapier in de handinvoerbak legt, leg dan vooraf het papierformaat in de copier vast.

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "WIS RAND" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer "AAN" en druk vervolgens op de toets [ENTER] of op toets ▶.

5 Specificeer de breedte van de marge en druk vervolgens op de toets [ENTER].

Deze breedte van de marge kan tussen 4 mm en 15 mm worden ingesteld.

De functie Rand wissen is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Tweezijdig kopiëren - DUPLEX -

U kunt originelen en kopieën afzonderlijk selecteren of deze enkel- of dubbelzijdig zijn. Om papier te besparen kunt u van enkelzijdige originelen dubbelzijdige kopieën maken. Ook kunt u een boek dubbelzijdig kopieren zodat u een ander boek kunt maken.

1>1 ENKELZIJDIG (P . 9 7 )

• Om dubbelzijdige originelen automatisch te scannen is het automatisch documentinvoersysteem met omkeerinrichting (optie) vereist.
• Om dubbelzijdige kopieën te maken is de automatische dubbelzijdige kopieereenheid (optie) vereist

Enkelzijdig kopiëren

U kunt enkel- of dubbelzijdige originelen op één zijde van het kopieerpapier kopiëren.

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "DUPLEX" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer de kopieerfunctie "DUPLEX" en druk vervolgens op de toets [ENTER].

1>1 ENKELZIJDIG: Enkelzijdig origineel naar enkelzijdige kopie
2>1 DUBBELZ. NAAR 2 ENKELZ.: Dubbelzijdig origineel naar enkelzijdige kopie

De functie voor het dubbelzijdig kopiëren is ingesteld.

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren begint.

6 Leg het volgende origineel neer indien u de glasplaat voor origine- len gebruikt en selecteer vervolgens "JA" en druk vervolgens op de toets [ENTER]. Herhaal deze handeling totdat alle originelen zijn gescand.

U kunt ook de toets [START] indrukken in plaats van "JA" te selecteren.

Wanneer alle originelen zijn gescand

Selecteer "NEE" en druk vervolgens op de toets [ENTER].

Dubbelzijdig kopiëren

U kunt enkel- of dubbelzijdige originelen op beide zijden van het kopieerpapier kopiëren.

1 Leg het papier in de lade.

Opmerking

Gebruik normaal papier (64 to 80 g/m²).

2 Plaats het origineel.
3 Selecteer in het kopieermenu "DUPLEX" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer de kopieerfunctie "DUPLEX" en druk vervolgens op de toets [ENTER] of op toets

1>2 DUBBELZ.: Enkelzijdig origineel naar dubbelzijdige kopie
2>2 DUBBELZ.: Dubbelzijdig origineel naar dubbelzijdige kopie

5 Selecteer de afwerkfunctie en druk vervolgens op de toets [ENTER].

BOEKMODEL: Geopend naar links KALENDERMODEL: Geopend naar boven

De functie voor het dubbelzijdig kopiëren is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren begint.

7 Leg het volgende origineel neer indien u de glasplaat voor origine- len gebruikt en selecteeL vervolgens "JA" en druk vervolgens op de toets [ENTER]. Herhaal deze handeling totdat alle originelen zijn gescand.

U kunt ook de toets [START] indrukken in plaats van "JA" te selecteren.

Wanneer alle originelen zijn gescand Selecteer "NEE" en druk vervolgens op de toets [ENTER].

Boekjes dubbelzijdig kopiëren

U kunt boek-originelen, zoals boeken of catalogi, dubbelzijdig kopiëren, op dezelfde wijze als het origineel.

1 Leg het papier in de lade.

Opmerkingen

• Gebruik normaal papier (64 to 80 g/m ² ).
  • B5 en A4 formaten zijn beschikbaar.

2 Druk op de toets [DRAWER] om de te gebruiken lade te selecteren.

3 Selecteer in het kopieermenu "DUPLEX" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer "BOEK > 2" en druk vervolgens op de toets [ENTER] of op toets ▶

5 Selecteer of de eerste pagina van de kopie een rechter- of een linkerpagina is en selecteer ook of de laatste pagina een rechter- of een linkerpagina is. Druk vervolgens op de toets [ENTER] of op toets ▶.

Selecteer uit "RECHTS > RECHTS", "RECHTS > LINKS", "LINKS > LINKS" en "LINKS > RECHTS".

bijv.) kopie begint met pagina 2 en eindigt met pagina 6: "LINKS > LINKS"

6 Specificeer de breedte van de marge en druk vervolgens op de toets [ENTER].

Deze breedte van de marge kan tussen 8 mm en 30 mm worden ingesteld.

De functie voor het dubbelzijdig kopiëren is ingesteld.

7 Leg het origineel neer en selecteer vervolgens naar behoefte andere kopieerfuncties. . Druk vervolgens op de toets [START].

Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen op de glasplaat geen kracht uit.

Door de glasplaat te breken kunt u zich bezeren.

Het scannen begint.

8 Sla de pagina om, leg het origineel neer en selecteer vervolgens "JA". Herhaal deze werkwijze tot de laatste te kopieren pagina is verwerkt.

U kunt ook de toets [START] indrukken in plaats van "JA" te selecteren.

Wanneer de laatste pagina wordt gekopieerd

Indien de laatste pagina enkelzijdig is, selecteer "JA (enkel)" en druk vervolgens op de toets [ENTER]. Indien de laatste pagina dubbelzijdig is, selecteer dan "JA" en druk vervolgens op de toets [ENTER].

Wanneer alle originelen zijn gescand

Selecteer "NEE" en druk vervolgens op de toets [ENTER].

Rechter- en linkerpagina's apart kopieren - TWEE PAG -

Wanneer u een opengeslagen boek-origineel neerlegt op de glasplaat voor originelen, kunnen de rechter- en linkerpagina van het geopende gedeelte apart worden gekopieerd op aparte vellen. Ook wanneer de automatische dubbelzijdige kopieereenheid (optie) is geïnstalleerd, kunnen de pagina's dubbelzijdig worden afgedrukt. U hoeft het origineel niet op de glasplaat voor originelen te verplaatsen.

- B5 en A4 formaten zijn voor deze functie beschikbaar. - Wanneer u het kopieerpapier in de handinvoerbak legt, leg dan vooraf het papierformaat in de copier vast.

1 Leg het papier in de lade.

2 Leg een origineel neer.

Plaats geen zware voorwerpen (4 kg of meer) op de glasplaat voor originelen en oefen op de glasplaat geen kracht uit.

Door de glasplaat te breken kunt u zich bezeren.

3 Selecteer in het kopieermenu "TWEE PAG" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2IN1/4IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer "AAN" en druk vervolgens op de toets [ENTER] of op toets ▶.

5 Specificeer de breedte van de marge en druk vervolgens op de toets [ENTER].

Deze breedte van de marge kan tussen 8 mm en 30 mm worden ingesteld.

De functie voor de dubbele pagina is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het kopiëren begint.

7 Leg het origineel weer neer nadat de pagina is omgeslagen en selecteer "JA" en druk vervolgens op de toets [ENTER]. Herhaal deze handeling totdat alle originelen zijn gescand.

U kunt ook de toets [START] indrukken in plaats van "JA" te selecteren.

Wanneer alle pagina's zijn gescand

Selecteer "NEE" en druk vervolgens op de toets [ENTER].

Paginanummer, datum en tijd afdrukken - NOTITIE -

U kunt paginanummers, datum en tijd op de kopie afdrukken. Zoals hieronder is afgebeeld, wijkt de afdrukpositie van paginanummer, tijd, datum, enz. wanneer een origineel in het automatisch documentinvoersysteem / automatisch documentinvoersysteem met omkeerinrichting (beide optioneel) wordt aangebracht, af van die wanneer de glasplaat voor originelen wordt gebruikt.

Wanneer het origineel in het automatisch documentinvoersysteem met omkeerinrichting / automatisch documentinvoersysteem wordt aangebracht (beide optioneel)

Wanneer het origineel op de glasplaat voor originelen wordt aangebracht

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "NOTITIE" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer het af te drukken onderdeel en druk vervolgens op de toets [ENTER].

PAGINA NUMMERS: Paginanummers

Pagina, datum en tijd: Paginanummers, datum en tijd

De functie "DATUM/TIJD" is ingesteld.

5 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Kopieerinstelling wijzigen bij iedere opdracht - TAAKOPBOUW -

Dit is een handige functie voor originelen die bestaan uit verschillende opdrachten (=stapels). Voor iedere opdracht kunt u de instellingen en scanmethode veranderen en wanneer alle originelen met verschillende instellingen zijn gescand, worden zij in één keer gekopieerd. Maximaal 250 pagina' s kunnen in één keer worden afgehandeld en maximaal 5 opdrachten kunnen worden gescand.

Opmerking

De instelling van het belichtingsniveau, afdrukbelichting van originelen en rand wissen, kan voor ieder afdrukopdracht worden gewijzigd. Een aantal functies kunnen niet samen met deze functie worden gebruikt of hebben enige beperkingen.

Wanneer de navolgende functies voor de eerste opdracht worden ingesteld, zijn deze ook van toepassing voor de andere opdrachten:

Keuze papierformaat, afwerkfuncties, beeld verschuiven

Niet-beschikbare functies:

Kopiëren van gemengde formaten, APS, boeken dubbelzijdig kopiëren ("BOEK>2"), reproductiefactor handmatig specificeren, XY-zoom, magazine sort, twee pagina, 2IN1/4IN1, ID-kaart, notitie

1 Leg het papier in de lade.

2 Stel het aantal kopieën in.

3 Selecteer in het kopieermenu "TAAKOPBOUW" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Selecteer "AAN", druk op de toets [ENTER] en vervolgens op de toets [CANCEL].

De functie "Taakopbouw" is ingesteld en het LCD-scherm geeft het volgende beeld:

5 Breng de eerste stapel originelen aan.
6 Selecteer naar behoefte de andere kopieerinstellingen en druk vervolgens op de toets [START].

Het scannen begint. Wanneer het scannen is voltooid, geeft het LCD-scherm het volgende beeld:

7 Breng de volgende stapel aan.

Herhaal de stappen 6 en 7 totdat alle opdrachten zijn gescand.

8 Nadat alle originelen zijn gescand, selecteer "Einde opbouw" en druk vervolgens op de toets [ENTER].

Het kopiëren begint.

2 of 4 pagina's op 1 pagina kopiiëren - 2IN1/4IN1 -

2 of 4 pagina's originelen kunnen op 1 pagina worden gekopieerd door hun reproductiefactor te verkleinen. Wanneer de automatische dubbelzijdige kopieereenheid (optie) wordt gebruikt, kunnen maximaal 8 pagina's op 1 vel worden gekopieerd, door beide zijden te gebruiken.

2IN1

4IN1

2IN1 DUBBELZIJDIG (a: Zijde 1, b: Zijde 2)

- Wanneer een kopie is omgedraaid met de lijn als een scharnier, worden originelen op zijde 2 (achterzijde) afgedrukt, zoals afgebeeld.

4IN1 DUBBELZIJDIG (a: Zijde 1, b: Zijde 2)

- Wanneer een kopie is omgedraaid met de lijn als een scharnier, worden originelen op zijde 2 (achterzijde) afgedrukt, zoals afgebeeld.

1 Leg het papier in de lade.

Opmerking

Wanneer u het kopieerpapier in de handinvoerbak legt, leg dan vooraf het papierformaat in de copier vast.

2 Selecteer in het kopieermenu "2IN1/4IN1" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

3 Selecteer 2IN1 of 4IN1 en druk vervolgens op de toets [ENTER] of op toets ▶

2IN1: 2 pagina's originelen naar 1 kopiepagina

4IN1: 4 pagina's originelen naar 1 kopiepagina

4 Selecteer de kopieerfunctie "DUPLEX" en druk vervolgens op de toets [ENTER].

Wanneer u een andere functie dan "1>1 ENKELZIJDIG" selecteert, kunt u ook toets gebruiken in plaats van de toets [ENTER].

1>1 ENKELZIJDIG: Enkelzijdig origineel naar enkelzijdige kopie
1>2 DUBBELZ.: Enkelzijdig origineel naar dubbelzijdige kopie
2>2 DUBBELZ.: Dubbelzijdig origineel naar dubbelzijdige kopie
2>1 DUBBELZ. NAAR 2 ENKELZ.: Dubbelzijdig origineel naar enkelzijdige kopie

5 Selecteer de afwerkfunctie en druk vervolgens op de toets [ENTER].

BOEKMODEL: Geopend naar links

KALENDERMODEL: Geopend naar boven

Opmerking

Wanneer in stap 4 "1>1 ENKELZIJDIG" is geselecteerd, is deze werkwijze niet nodig.

De functie 2IN1 / 4IN1 is ingesteld.

6 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Beide kanten van een kaart op 1 pagina kopieren - ID-KAART -

De beide zijden van een origineel op kaart-formaat kunnen op één zijde van een A4 worden gekopieerd. Deze functie is nuttig wanneer u een groot aantal dubbelzijdige kaarten moet kopiëren.

1 Leg het papier in de lade.

Opmerking

A4 en A4-R formaten zijn beschikbaar.

2 Selecteer in het kopieermenu "ID-KAART" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2IN1/4IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

3 Selecteer "AAN" en druk vervolgens op de toets [ENTER].

De functie "ID-KAART" is ingesteld.

4 Open de afdekklep (optioneel) of Automatisch documentinvoersysteem met omkeerinrichting (optioneel) / Automatisch documentinvoersysteem (optioneel).

5 Leg een kaart op de glasplaat voor originelen.

Leg de kaart neer met de te kopieren zijde naar beneden en duw de kaart naar de linker bovenhoek van de glasplaat voor originelen.

Het gedeelte van een origineel aan de boven- en linkerrand (breedte van ong. 2 mm) van de glasplaat voor originelen kan niet gekopieerd worden. Plaats een origineel daarom iets van beide randen vandaan, indien u het origineel in z' n geheel wilt kopiëren.

6 Sluit de afdekklep (optie) of het automatisch documentinvoersysteem met omkeerinrichting (optie) / automatisch documentinvoersysteem (optie) zorgvuldig.

7 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Het scannen van de voorzijde begint. Het LCD-scherm geeft het navolgende beeld:

8 Open de afdekklep (optioneel) of Automatisch documentinvoersysteem met omkeerinrichting (optioneel) / Automatisch documentinvoersysteem (optioneel).

Q Draai de kaart om en leg deze weer op de glasplaat voor originelen.

Leg het origineel tegen de linkerbovenhoek op de glasplaat voor originelen.

Opmerking

Het gedeelte van een origineel aan de boven- en linkerrand (breedte van ong. 2 mm) van de glasplaat voor originelen kan niet gekopieerd worden. Plaats een origineel daarom iets van beide randen vandaan, indien u het origineel in z' n geheel wilt kopieren.

10 Sluit de afdekklep (optie) of het automatisch documentinvoersysteem met omkeerinrichting (optie) / automatisch documentinvoersysteem (optie) zorgvuldig.
11 Druk op de toets [START].

U kunt iedere reproductiefactor in de horizontale en verticale richting afzonderlijk selecteren.

1 Leg het papier in de lade.
2 Plaats het origineel.
3 Selecteer in het kopieermenu "XY ZOOM" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

4 Druk op de keuzetoets (midden: - of rechts: +) om de gewenste reproductiefactor in te stellen.

Één druk op een van de toetsen verhoogt of verlaagt de reproductiefactor met 1%.

Wanneer u een van de toetsen blijft indrukken, blijft de reproductiefactor ook veranderen.

. De reproductiefactor kan worden ingesteld van 25% tot 200%.

De richting kan worden omgeschakeld met de keuzetoets (links: X/Y).

De reproductiefactoren zijn ingesteld.

6 Druk op de toets [CANCEL].

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

7 Druk een aantal malen op de toets [COPY] totdat de LED van het gewenste papierformaat gaat branden.

bijv.) Selecteren van het A4 formaat voor het kopieerpapier

Tips

• U kunt op dezelfde wijze het gewenste papierformaat met de toets [DRAWER] selecteren.
• Wanneer het aangebrachte standaard papierformaat anders is dan A3, A4, A4-R, A5-R of B4, leg dan dit formaat vooraf vast als "OTHER" formaat.

P.51 "Andere standaard formaten vastleggen"

8 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

Vaak gebruikte functies vastleggen - TAAKOPSLAG -

U kunt de vaak gebruikte functiecombinaties opslaan en deze naar behoefte opnieuw oproepen. De eenmaal opgeslagen combinaties zullen niet worden gewist wanneer de stroomvoorziening van de copier wordt uitgeschakeld. Er kunnen max. 4 functiecombinaties opgeslagen worden.
    A["Reproductiefactor: 85%"]
    B["Aantal kopieën: 20"]
    C["Belichtingsinstelling: Automatisch"]
    D["Papierformaat: B5"] --> E["OPSLAAN"]
    E --> F["OPROEPEN"]
    F --> G["Reproductiefactor: 85%"]
    F --> H["Aantal kopieën: 20"]
    F --> I["Belichtingsinstelling: Automatisch"]
    F --> J["Papierformaat: B5"]

Opmerking

De beschikbare functies worden hieronder weergegeven.

Origineelformaat, APS/AMS, kopieren van verschillende formaten, reproductiefactor, afdrukin-stelling, belichtingsinstelling, afwerkingsfuncties, beeld schuiven, rand wissen, papiersoort, dubbelzijdig, dubbele pagina, datum/tijd, taakopbouw, 2IN1/4IN1, XY-zoom

De functiecombinaties opslaan

1 Stel alle functies in die u wilt opslaan.

bijv.) Reproductiefactor: 85%, aantal kopieën: 20, belichting: automatische belichtingsfunctie, papierformaat: B5

2 Selecteer in het kopieermenu "TAAKOPSLAG" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

3 Selecteer "OPSLAAN" en druk vervolgens op de toets [ENTER] of op toets ▶

4 Maak een keuze uit "OPDRACHT1", "OPDRACHT2", "OPDRACHT3" en "OPDRACHT4". Druk vervolgens op de toets [ENTER].

bijv.) Selecteer "OPDRACHT4"

Een markering aan de linkerkant van de opdrachtnaam geeft aan dat de combinatie van functies reeds in het geheugen was opgeslagen. Wanneer u een reeds opgeslagen opdrachtnummer selecteert, zal de inhoud van de opdracht worden overschreven.

De combinatie van functies werd opgeslagen.

De functiecombinatie oproepen

1 Selecteer in het kopieermenu "TAAKOPSLAG" en druk vervolgens op de toets [ENTER].

AFWERKING	DUPLEX	2 IN1/4 IN1
BEELD SCHUIVEN	DUBB. PAGINA	ID KAART
RAND WISSEN	DATUM/TIJD	XY ZOOM
PAPIER SOORT	TAAK OPBOUW	JOB MEMORY

2 Selecteer "OPROEPEN" en druk vervolgens op de toets [ENTER] of op toets ▶

3 Maak een keuze uit "OPDRACHT1", "OPDRACHT2", "OPDRACHT3" en "OPDRACHT4". Druk vervolgens op de toets [ENTER].

bijv.) Selecteer "OPDRACHT4"

OPROEPEN	OPDRACHT 2
	OPDRACHT 3
	OPDRACHT 4

Opmerking

.Een opdracht waaraan reeds een combinatie van functies werd toegewezen, heeft een markering aan de linkerkant van de opdrachtnaam.

De combinatie van functies wordt opgeroepen.

4 Selecteer naar behoefte andere kopieerinstellingen en druk vervolgens op de toets [START].

INSTELLINGEN VAN HET MULTIFUNCTIONELE SYSTEEM WIJZIGEN

In dit hoofdstuk wordt de manier beschreven waarop iedere instelling van dit multifunctionele systeem kan worden gewijzigd.

Voorafgaande aan het wijzigen van de instellingen ....123

Weergave van het hoofdscherm "Instelling gebruikersfuncties" 123

Bedieningstoetsen voor het wijzigen van de instellingen 124

Datum en tijd 126

Klokinstelling 126

Weergave datum en tijd 128

Weergave taalinstelling ....129

Instelling papierformaat ....131

Instelling vervolgscherm....133

Instelling klokfunctie ....135

Tijd van de automatische wis-functie 135

Tijd van de automatische energiebesparingsstand 137

Tijd van de automatische slaapstand / superslaapstand....138

Instelling dag/weekklokfunctie....143

Aanpassing volume ....146

Instelling druktoetstoon 148

Afdelingcode 150

Afdelingscodes instellen....150

Afdelingsnamen of -codes wijzigen....155

Afdelingscodes verwijderen 158
Tellerstanden wissen....160
Tellerstanden afdrukken....162
Toegangsbeheer annuleren 163

Aangepast menu 165

APS / AMS....167

Afdrukinstelling....169

Densiteitaanpassing 171

Afwerkfunctie 173

Weergave melding instellen....175

Verschillende lijsten afdrukken 177

Menulijst afdrukken 179

Weergave ROM-versie....180

Afhankelijk van uw gebruik kunnen de instellingen van dit multifunctionele systeem worden gewijzigd. In dit hoofdstuk worden het scherm en de basistoetsbediening uiteengezet.

Weergave van het hoofdscherm "Instelling gebruikersfuncties"

Om de instellingen te wijzigen, bedien de toetsen op het bedieningspaneel om het menu te bekijken. Druk op de toets [USER FUNCTIONS] op het bedieningspaneel.

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven. Selecteer in dit scherm het onderdeel en wijzig de instelling.

Controle van het aantal tot nu toe gekopieerde of afgedrukte vellen

U kunt controleren hoeveel vellen er in het totaal zijn gekopieerd of afgedrukt. Het totaal aantal vellen wordt weergegeven in de rechterbovenhoek van het hoofdscherm "Instelling gebruikersfuncties". (Het totaal aantal vellen kan niet worden gereset.)

Controle van de menustructuur

Het menu van dit multifunctionele systeem kan als een lijst worden afgedrukt. Zie de navolgende pagina voor meer informatie.

P.179 "Menulijst afdrukken"

Menu-onderdelen die niet in deze handleiding zijn beschreven

Dit bedieningsvoorschrift geeft informatie over de algemene instellingen en de instelling van de kopieerfuncties in dit multifunctionele systeem. De instellingen die worden gebruikt wanneer de opties zoals fax of scanner zijn geïnstalleerd, worden beschreven in de handleidingen die met de opties worden meegeleverd.

Over displays

Displays in deze handleiding kunnen afwijken van de actuele displays, afhankelijk van de gebruikersomgeving van het multifunctionele systeem zoals de installatietoestand van opties.

Bedieningstoetsen voor het wijzigen van de instellingen

Gebruik de navolgende toetsen om de instellingen te wijzigen.

[FUNCTION CLEAR] toets: Gebruik deze toets om terug te keren naar het hoofdscherm "Instelling gebruikersfuncties".

[CANCEL] toets: Gebruik deze toets om een geselecteerde handeling te annul- eren. Het scherm gaat terug naar het voorgaande menu. Druk op deze toets in het hoofdscherm "Instelling gebruikersfuncties" om terug te keren naar het hoofdscherm "Kopieerinstelling".

/ toets: Gebruik deze toets om de cursor naar rechts en naar links te verplaatsen.

▲ / toets: Gebruik deze toets om de cursor naar boven en naar beneden te verplaatsen om het menu en item te selecteren.

[ENTER] toets: Gebruik deze toets om de keuze van het menu en item uit te voeren.

Numerieke toetsen: Gebruik deze toetsen om de waarden in te voeren.

[CLEAR/STOP] toets: Gebruik deze toets om in één handeling de ingevoerde waarde te wissen.

Voorbeelden van de menubediening worden hieronder weergegeven.

*1 De items worden voorafgegaan door 1- of 2-cijferige getallen. In plaats van de ▲, ▼ en de [ENTER] toets in te drukken, kan het item worden geselecteerd en uitgevoerd door dit getal in te toetsen.

Terugkeren naar het hoofdscherm "Kopieerinstelling"

Druk op de toets [USER FUNCTIONS] of op de toets COPY (kopieerinstelling). Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Datum en tijd

In deze paragraaf wordt de wijze beschreven waarop de weergave van de klok en de tijdafdruk moet worden ingesteld.

Klokinstelling

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "BASIS INSTELLINGEN" met de toetsen 📄n en▼ druk vervolgens op de toets [ENTER].

3 Selecteer "DATUM & TIJD" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Toets de datum in.

bijv.) 10 april 2009: [2] [0] [0] [9] [0] [4] [1] [0]

INSTALLING
YYYY-MM-DD DAG	UU:MM
2009-04-10 ZON	09:45 AM

6 Selecteer met de toetsen en de dag van de week en druk vervolgens op toets

INSTALLING

YYYY-MM-DD DAG UU:MM2009-04-10 MA 09:45 AM

7 Toets de tijd in.

bijv.) 10:30 am: [1] [0] [3] [0]

INSTELLING
YYYY-MM-DD DAG	UU:MM
2009-04-10 MA	10:30 AM

Tip

Indien een 12-urige weergave is ingesteld, druk op de toetsen of om van am (voor de middag) naar pm (na de middag) te schakelen.

8 Nadat het invoeren van alle items is voltooid, druk op de toets [ENTER].

De tijd is ingesteld en het scherm keert terug naar het menu van stap 4.

9 Druk op de toets [USER FUNCTIONS] of op de toets COPY (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Weergave datum en tijd

U kunt de schermopmaak van de datum en de tijd instellen door ieder onderdeel van het menu "DATUM & TIJD" te selecteren.

Opmaak tijdweergave

Selecteer de opmaak tijdweergave.

24 UUR: 24-uurs weergave

12 UUR: 12-uurs weergave

Datuminstelling

Selecteer de opmaak datumweergave.

bijv.) 10 april 2009

YYYY-MM-DD 2009-04-10

MM-DD-YYYY 04-10-2009

NUMERIEK: Weergave van de maand door middel van cijfers.

NAAM: Weergave van de maand door middel van letters uit het alfabet. (Bijv.: jan, feb, enz.)

In deze paragraaf wordt beschreven hoe de taalweergave op het scherm kan worden geschakeld.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "BASIS INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "TAAL" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer met de toetsen ◎n de taalweergave en druk vervolgens op de toets [ENTER].

De volgende talen kunnen worden geselecteerd: Engels, Frans, Italiaans, Duits, Spaans, Russisch, Pools, Nederlands, Deens, Noors, Zweeds, Fins

De taalweergave is ingesteld en het scherm keert terug naar het menu van stap 3

5 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

In deze paragraaf wordt beschreven hoe het papierformaat dat in de lade is aangebracht of op de handinvoerbak is gelegd, wordt ingesteld.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en druk vervolgens op de toets [ENTER].

4 Selecteer "LADE FORMAAT" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en degewenste lade en druk vervolgens op de toets [ENTER].

6 Selecteer met de toetsen en het gewenste papierformaat en druk vervolgens op de toets [ENTER].

Dit zijn de papierformaten die kunnen worden ingesteld:

A3, A4, A4-R, B4, A5-R, FOLIO, B5, B5-R, LD, LG, LT, LT-R, ST-R, COMP, 13"LG ¹

(Papier in formaat A5-R en ST-R kan alleen worden ingesteld bij gebruik van "LADE 3", "LADE 4" en de handinvoerbak.)

*1 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

Het papierformaat is ingesteld en het scherm keert terug naar het menu van stap 5.

7 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

In deze paragraaf wordt beschreven hoe het scherm wordt ingesteld wanneer de stroomvoorziening van het multifunctionele systeem wordt ingeschakeld. In het startscherm, ingesteld op het moment van levering, wordt het hoofdscherm "Kopieerinstelling" weergegeven.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen Ⓤn en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "VERVOLGSCHERM" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en het gewenste "VERVOLGS-CHERM" en druk vervolgens op de toets [ENTER].

Maak een keuze uit KOPIËREN, FAX of SCAN.

Opmerkingen

• "FAX" wordt alleen weergegeven wanneer de Fax-optie is geïnstalleerd.
• "SCAN" wordt alleen weergegeven wanneer de Scanner Upgrade-optie is geïnstalleerd.

Het vervolgscherm is ingesteld en het scherm keert terug naar het menu van stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Tip

Nadat de instelling werd gewijzigd en de tijd van de automatische wis-functie is verlopen, worden de instellingen ingeschakeld.

In deze paragraaf wordt beschreven hoe de navolgende klokfuncties worden ingesteld.

AUTOM. RESET:

Tijd totdat de geselecteerde instelling automatisch wordt gewist

AUTOMATISCHE ENERGIEBESPARING: Tijd totdat de energiebesparingsstand is ingevoerd

AUTOM. SLAAPSTAND: Tijd totdat de slaapstand / superslaapstand is ingevoerd

Voor de energiebesparingsstand en de slaapstand / superslaapstand, zie de navolgende pagina:

P.26 "Energiebesparende eigenschappen"

Tijd van de automatische wis-functie

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen ●en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "KLOKFUNCTIES" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer de "AUTOM. RESET" met de toetsen en endruk vervolgens op de toets [ENTER].

6 Selecteer met de toetsen en de tijd van de "AUTOM. RESET" en druk vervolgens op de toets [ENTER].

Er kan worden gekozen uit de navolgende tijden. (Eenheid: seconden) 15, 30, 45, 60, 75, 90, 105, 120, 135, 150, 180, 210, 240, 270, 300

De tijd van de automatische wis-functie is ingesteld en het scherm keert terug naar het menu van stap 5.

7 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Tijd van de automatische energiebesparingsstand

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen Ⓞn en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "KLOKFUNCTIES" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "AUTOM. ENERGIE MODE" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

6 Selecteer met de toetsen en de tijd van de "AUTOM. ENERGIE MODE" en druk vervolgens op de toets [ENTER].

Er kan worden gekozen uit de navolgende tijden. (Eenheid: minuten) 1, 2, 3, 4, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 70, 80, 90, 100, 110, 120, 150, 180, 210, 240

De tijd van de automatische energiebesparingsstand is ingesteld en het scherm keert terug naar het menu van stap 5.

7 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Tijd van de automatische slaapstand / superslaapstand

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en druk vervolgens op de toets [ENTER].

4 Selecteer "KLOKFUNCTIES" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "AUTOM. SLAAPSTAND" met de toetsen en en druk vervolgens op de toets [ENTER].

6 Selecteer met de toetsen en de tijd van de "AUTOM. SLAAP- STAND" en druk vervolgens op de toets [ENTER].

Er kan worden gekozen uit de navolgende tijden. (Eenheid: minuten)

De tijd van de automatische slaapstand / superslaapstand is ingesteld en het scherm keert terug naar het menu van stap 5.

7 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

U kunt de slaapstand of superslaapstand selecteren om de energiebesparingsstand in te schakelen.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen ⚫n en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en druk vervolgens op de toets [ENTER].

4 Selecteer "ENERGIE BESPARINGS STAND" met de toetsen en druk vervolgens op de toets [ENTER].

5 Selecteer de energiebesparingsstand door de toetsen en in te drukken en druk vervolgens op de toets [ENTER].

De instelling is voltooid en het scherm keert terug naar het menu van stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tips

• Wanneer de netwerk printer optie GA-1192 is geïnstalleerd, is alleen de slaapstand ingeschakeld. Het menu van deze instelling wordt niet weergegeven.
• Indien de dag/week klok functie is ingesteld, komt het multifunctionele systeem in de slaapstand wanneer de weekklok de tijd bereikt waarop de stroomvoorziening wordt uitgeschakeld, ondanks de superslaapstand is ingeschakeld.
• Wanneer een fax wordt ontvangen en doorgegeven door de P3fax van Unimessage P3, schakel de slaapstand in maar niet de superslaapstand.

In deze paragraaf wordt beschreven hoe de dag-/weekklokfunctie wordt ingesteld. Gebruik de dag-/weekklokfunctie om het multifunctionele systeem in te stellen, teneinde de slaapstand automatisch op een bepaald tijdstip te laten ingaan. U kunt het multifunctionele systeem instellen voor het laten ingaan van de stand-by toestand wanneer de kantooruren beginnen en de slaapstand te laten ingaan wanneer het kantoor sluit. Voor iedere dag van de week kan de tijd worden ingesteld

Opmerkingen

- Indien het multifunctionele systeem zich in de energiebesparingsstand bevindt, op het tijdstip dat de dag-/week-klokfunctie is ingesteld om de stroomvoorziening uit te schakelen, komt het multifunctionele systeem niet in de toestand BEDRIJFSKLAAR op het tijdstip dat de dag-/weekklokfunctie is ingesteld om de stroomvoorziening in te schakelen. Activeer het multifunctionele systeem in dat geval in de BEDRIJFSKLAAR toestand via de navolgende werkwijze.

• Druk op de toets [ENERGY SAVER].
• Open de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie).
• Sluit het multifunctionele systeem aan op een PC met een USB-kabel.

- Indien de stroomvoorziening van het multifunctionele systeem is uitgeschakeld, functioneert de dag-/weekschakelklokfunctie niet.

Tip

Wanneer de Fax-optie wordt gebruikt, wordt aangeraden deze functie te gebruiken voor de energiebesparing.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en druk vervolgens op de toets [ENTER].

4 Selecteer "DAG/WEEK KLOK FUNCTIE" met de toetsen en druk vervolgens op de toets [ENTER].

5 Selecteer "AAN" met de toetsen en endruk vervolgens op de toets [ENTER].

6 Selecteer met de toetsen en degewenste dag van de week en druk vervolgens op de toets [ENTER].

7 Toets de tijd in waarop de stroomvoorziening moet worden ingeschakeld en druk vervolgens op de [ENTER] toets.

bijv.) 10:30: [1] [0] [3] [0]

Tip

Indien een 12-urige weergave is ingesteld, druk op de toetsen om van am (voor de middag) naar pm (na de middag) te schakelen.

8 Toets de tijd in waarop de stroomvoorziening moet worden uitgeschakeld en druk daarna op de toets [ENTER].

De tijd waarop de stroomvoorziening wordt in- of uitgeschakeld is ingesteld en het scherm keert terug naar het menu van stap 6.

9 Stel de tijd in voor het dagelijks in- en uitschakelen van de stroom- voorziening volgens de stappen 6 t/m 8.

10 Wanneer alle instellingen zijn uitgevoerd, selecteer "UITGEVOERD" en druk vervolgens op de toets [ENTER].

De dag-/weekklokfunctie is ingesteld en het scherm keert terug naar het menu van stap 4.

11 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Verwijderen van de dag-/weekklokfunctie

De tijdinstelling blijft aanwezig, zelfs wanneer de dag-/weekklokfunctie wordt verwijderd. Deze wordt weer van kracht wanneer de dag/week klok functie weer op AAN wordt ingesteld.

Aanpassing volume

In deze paragraaf wordt beschreven op welke wijze het volume van het alarm, druktoetsvolume, belsignaalvolume en monitorvolume worden ingesteld.

Opmerking

Het menu voor deze instelling wordt alleen weergegeven wanneer de Fax-optie is geïnstalleerd. Wanneer deze optie niet is geïnstalleerd kan alleen de druktoetstoon worden in- of uitgeschakeld

P.148 "Instelling druktoetstoon"

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "SPEAKER VOLUME" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en het gewenste volume en druk vervolgens op de toets [ENTER].

Van de navolgende onderdelen kan het volume worden ingesteld: Alarmvolume, druktoetsvolume, belsignaalvolume en monitorvolume bijv.) Wanneer "ALARM VOLUME" wordt geselecteerd

6 Pas het volume aan met de toetsen en endruk vervolgens op de toets [ENTER].

Het volume kan in acht stappen worden aangepast, van 0 (geen geluid) tot 7 (max.).

Het volume is ingesteld en het scherm keert terug naar het menu van stap 5.

7 Pas naar behoefte de andere volumes aan, door de stappen 5 en 6 uit te voeren.

8 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

In deze paragraaf wordt beschreven hoe de druktoetstoon kan worden in- en uitgeschakeld via het indrukken van de toetsen op het bedieningspaneel.

Opmerking

Het menu voor deze instelling wordt alleen weergegeven wanneer de Fax-optie niet is geïnstalleerd. Wanneer deze optie is geïnstalleerd, kunnen alle volumes worden aangepast.

P.146 "Aanpassing volume"

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "GELUIDSTERKTE DRUKTOETS" met de toetsen en druk vervolgens op de toets [ENTER].

5 Selecteer "AAN" of "UIT" met de toetsen en endruk vervolgens op de toets [ENTER].

Het scherm keert terug naar het menu in stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Afdelingcode

In deze paragraaf wordt beschreven hoe u in uw kantoor de kopieergegevens, de gegevens van Fax-transmissie/-ontvangst en de afdrukgegevens van iedere groep (afdeling) met behulp van het beheer van de afdelingscode kunt beheren en begrijpen.

Wanneer het beheer van de afdelingscode is geactiveerd, wordt u op het scherm gevraagd, voordat u dit multifunctionele systeem gebruikt, om uw afdelingscode in te voeren. Hierdoor wordt onbevoegd gebruik van dit multifunctionele systeem voorkomen.

P.37 "Stroomvoorziening inschakelen"

Afdelingscodes instellen

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en druk vervolgens op de toets [ENTER].

4 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "JA" met de toetsen en endruk vervolgens op de toets [ENTER].

6 Selecteer "NIEUW" met de toetsen en endruk vervolgens op de toets [ENTER].

Opmerkingen

• Dit scherm wordt niet weergegeven wanneer u het afdelingbeheer van dit multifunctionele systeem voor de eerste maal instelt of wanneer het afdelingbeheer reeds is gactiveerd ("JA" in stap 5 is reeds geselecteerd).
• Indien "NIEUW" wordt geselecteerd, zullen de beheerdercode en afdelingscode die toen zijn ingesteld, worden verwijderd. (Indien u een reeds geregistreerde beheerdercode en afdelingscode gebruikt, selecteer "HERSTEL OUDE DATA".)

Voer dan een beheerdercode in. Indien het extern toetsenbord (optie) is geïnstalleerd, ga dan door met stap 7. Zo niet, ga dan door met stap 8.

7 Toets de beheerdercodenaam in en druk vervolgens op de toets [ENTER].

BEHEERDER CODE

BEHEERDER CODE NUMMER: 01 INV. MASTER CODE NAAM (MAX20):

Opmerkingen

• Toets de beheerdercodenaam alleen in wanneer het extern toetsenbord (optie) is geïnstalleerd.
• Maximaal 20 willekeurige tekens kunnen voor de beheerdercodenaam worden gebruikt.
• De invoer van de beheerdercodenaam kan worden overgeslagen. Toets in dat geval geen beheerdercodenaam in, druk alleen op de toets [ENTER].

Tip

Zie, voor de wijze waarop de tekens worden ingevoerd, de handleiding die met de Fax- optie of Scanner Upgrade-optie wordt meegeleverd.

8 Toets de beheerdercode in en druk vervolgens op de toets [ENTER].

Opmerkingen

• Voer voor de beheerdercode 5 cijfers in. De ingevoerde cijfers worden als asterisks (*) weergegeven.
• Vergeet deze beheerdercode niet, omdat deze noodzakelijk is voor het instellen of verwijderen van iedere afdelingscode.

De beheerdercode is nu geregistreerd onder het afdelingsnummer "01". Voer vervolgens een afdelingscode in.

9 Registreer een afdelingscode. Toets het gewenste afdelingsnummer in en druk vervolgens op de toets [ENTER].

Opmerking

Selecteer het gewenste afdelingsnummer tussen "02" en "99". (De beheerdercode is reeds geregistreerd onder "01".)

Indien het extern toetsenbord (optie) is geïnstalleerd, ga dan door met stap 10. Zo niet, ga dan door met stap 11.

10 Voer de afdelingsnaam in en druk vervolgens op de toets [ENTER].

Opmerkingen

• Toets de afdelingsnaam alleen in wanneer het extern toetsenbord (optie) is geïnstalleerd.
• Maximaal 20 willekeurige tekens kunnen voor de afdelingsnaam worden gebruikt.
• De invoer van de afdelingsnaam kan worden overgeslagen. Toets in dat geval geen afdelingsnaam in, druk alleen op de toets [ENTER].

Tip

Zie, voor de wijze waarop de tekens worden ingevoerd, de handleiding die met de Fax-optie of Scanner Upgrade-optie wordt meegeleverd.

11 Toets de afdelingscode in en druk vervolgens op de toets [ENTER].

AFDELINGS TOEGANGS CODE
AFDELING NUMMER:	02
VOER AFD. CODE IN:
	*****

Opmerkingen

• Voer voor de afdelingscode 5 cijfers in. De ingevoerde cijfers worden als asterisks (*) weergegeven.
• Reeds geregistreerde afdelingscodes kunnen niet worden ingetoetst

Het scherm keert terug naar het menu in stap 9.

12 Registreer naar behoefte de andere afdelingscodes volgens de werkwijze van de stappen 9 tot 11

13 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Afdelingsnamen of -codes wijzigen

In deze paragraaf wordt beschreven op welke wijze reeds geregistreerde afdelingsnamen of -codes kunnen worden gewijzigd. Toets in het invoerscherm voor de afdelingscode de beheerdercode in en ga vervolgens verder met de navolgende stappen.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen ●n en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen Ⓞn en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "JA" met de toetsen en druk vervolgens op de toets [ENTER].

6 Toets het afdelingsnummer in waarvan u de instellingen wilt wijzigen en druk vervolgens op de toets [ENTER].

Het onderstaande scherm wordt gedurende ongeveer 2 seconden weergegeven.

AFDELINGS TOEGANGS CODE
AFDELING NUMMER:	02
BESTAAT REEDS

7 Selecteer "WIJZIGEN" met de toetsen en endruk vervolgens op de toets [ENTER].

Indien het extern toetsenbord (optie) is geïnstalleerd, ga dan door met stap 8. Zo niet, ga dan door met stap 9.

8 Voer een nieuwe afdelingsnaam in en druk vervolgens op de toets [ENTER].

Opmerkingen

• Toets de afdelingsnaam alleen in wanneer het extern toetsenbord (optie) is geïnstalleerd.
• Maximaal 20 willekeurige tekens kunnen voor de afdelingsnaam worden gebruikt.
• De invoer van de afdelingsnaam kan worden overgeslagen. Toets in dat geval geen afdelingsnaam in, druk alleen op de toets [ENTER]. (De voorgaande afdelingsnaam zal worden gewist.)

Tip

Zie, voor de wijze waarop de tekens worden ingevoerd, de handleiding die met de Fax- optie of Scanner Upgrade-optie wordt meegeleverd.

9 Toets een nieuwe afdelingscode in en druk vervolgens op de toets [ENTER].

Opmerkingen

• Voer voor de afdelingscode 5 cijfers in. De ingevoerde cijfers worden als asterisks (*) weergegeven.
• Reeds geregistreerde afdelingscodes kunnen niet worden ingevoerd.

De instellingen zijn gewijzigd en het scherm gaat terug naar dat van stap 6.

10 Wijzig naar behoefte de andere afdelingscodes volgens de werkwijze van de stappen 6 tot 9.

11 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Afdelingscodes verwijderen

In deze paragraaf wordt beschreven op welke wijze reeds geregistreerde afdelingscodes kunnen worden verwijderd. Toets in het invoerscherm voor de afdelingscode de beheerdercode in en ga vervolgens verder met de navolgende stappen.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "JA" met de toetsen en druk vervolgens op de toets [ENTER].

6 Toets het te verwijderen afdelingsnummer in en druk vervolgens op de toets [ENTER].

Het onderstaande scherm wordt gedurende ongeveer 2 seconden weergegeven.

AFDELINGS CODE

AFDELING NUMMER: 02

BESTAAT REEDS

7 Selecteer "VERWIJDEREN" met de toetsen en endruk vervolgens op de toets [ENTER].

Opmerking

Beheerdercodes kunnen niet worden verwijderd maar alleen afdelingscodes kunnen worden verwijderd.

De afdelingscode is nu verwijderd en het scherm keert terug naar dat van stap 6.

8 Verwijder naar behoefte de andere afdelingscodes volgens de werkwijze van de stappen 6 en 7.

9 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tellerstanden wissen

In deze paragraaf wordt de wijze beschreven waarop tellerstanden, die het totaal aantal gekopieerde pagina's van iedere afdeling aangeven, worden gewist. Toets in het invoerscherm voor de afdelingscode de beheerdercode in en ga vervolgens verder met de navolgende stappen.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "JA" met de toetsen en druk vervolgens op de toets [ENTER].

6 Toets het afdelingsnummer in waarvan u de tellerstand wilt wissen en druk vervolgens op de toets [ENTER].

Opmerking

Door het afdelingsnummer van de beheerdercode ("01") in te toetsen zullen de tellerstanden van alle afdelingsnummers gewist worden.

Het onderstaande scherm wordt gedurende ongeveer 2 seconden weergegeven.

AFDELINGS CODE
AFDELING NUMMER:	02
BESTAAT REEDS

7 Selecteer "TELLERSTAND WISSEN" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

Het onderstaande scherm wordt gedurende ongeveer 2 seconden weergegeven.

AFDELINGS CODE
AFDELING NUMMER:	02
GEWIST

De tellerstand is nu gewist en het scherm keert terug naar dat van stap 6.

8 Wis naar behoefte de andere tellerstanden volgens de werkwijze van de stappen 6 en 7.
9 Druk op de toets [USER FUNCTIONS] of op de toets COPY (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tellerstanden afdrukken

In deze paragraaf wordt de wijze beschreven waarop de tellerstand van het totaal aantal gekopieerde pagina's van iedere afdeling, wordt afgedrukt.

Opmerkingen

• Tellerstanden, die moeten worden afgedrukt, behoren tot de afdeling die u heeft ingevoerd op het invoerscherm voor de afdelingscode.
• Indien u de tellerstanden van alle geregistreerde afdelingen wilt afdrukken, toets dan in het invoerscherm voor de afdelingscode de beheerdercode in, en ga dan met de onderstaande stappen verder:

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "LIJSTEN" met de toetsen en endruk vervolgens op de toets [ENTER].

3 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

De afdelingscodelijst wordt afgedrukt.

Voor het voorbeeld van een lijst, zie:

P.225 "Afdelingscodelijst"

4 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling".

Toegangsbeheer annuleren

Toets in het invoerscherm voor de afdelingscode de beheerdercode in en ga vervolgens verder met de navolgende stappen.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen ●n en druk vervolgens op de toets [ENTER].

3 Selecteer "MACHINE INSTELLING" met de toetsen en en druk vervolgens op de toets [ENTER].

4 Selecteer "AFDELINGSCODE" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer "NEE" met de toetsen en endruk vervolgens op de toets [ENTER].

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

In deze paragraaf wordt beschreven op welke wijze de instelling van de aangepaste functie kan worden gewijzigd. Een kopieerfunctie die is vastgelegd als aangepaste functie, kan snel opnieuw worden opgeroepen door op de keuzetoets (Midden) van het hoofdscherm "kopieerin-stelling" te drukken.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen ●en en druk vervolgens op de toets [ENTER].

3 Selecteer "KOPIE INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "AANGEPAST MENU" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en deinstelling die u wilt opslaan in het aangepast menu en druk vervolgens op de toets [ENTER].

De onderstaande kopieerfuncties kunnen worden opgeslagen:

Afwerkfuncties, Dubbelzijdig, 2IN1/4IN1, Beeld schuiven, Twee pagina's en ID-kaart

Het onderdeel van het aangepast menu is ingesteld en het scherm keert terug naar het menu van stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tip

Nadat de toets [FUNCTION CLEAR] wordt ingedrukt of de tijd van de automatische wisfunctie is verlopen wordt de instelling actief.

In deze paragraaf wordt beschreven hoe de basiskeuze tussen "Automatische papierelectie" en "Automatische zoomselectie" kan worden ingesteld.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen Ⓤn en druk vervolgens op de toets [ENTER].

3 Selecteer "KOPIE INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "APS/AMS" met de toetsen en druk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en de basiskeuze en druk vervolgens op de toets [ENTER].

APS: De automatische papierselectie wordt in eerste instantie geselecteerd.

AMS: De automatische zoomselectie wordt in eerste instantie geselecteerd.

NEE: Geen eerste selectie

De basiskeuze is ingesteld en het scherm keert terug naar het menu van stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tip

Nadat de toets [FUNCTION CLEAR] wordt ingedrukt of de tijd van de automatische wisfunctie is verlopen wordt de instelling actief.

In deze paragraaf wordt beschreven hoe de afdrukinstelling kan worden gewijzigd.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "KOPIE INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "AFDRUK INSTELLING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en de ofdrukinstelling en druk vervolgens op de toets [ENTER].

TEKST/FOTO: Originelen met zowel tekst als foto's

FOTO: Originelen met foto's

TEKST: Originelen met alleen tekst (of tekst en lijntekeningen)

De afdrukinstelling is ingesteld en het scherm keert terug naar het menu in stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tip

Nadat de toets [FUNCTION CLEAR] wordt ingedrukt of de tijd van de automatische wisfunctie is verlopen wordt de instelling actief.

In deze paragraaf wordt beschreven hoe de instelling van de belichtingsaanpassing werkt.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "KOPIE INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "LICHT/DONKER" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en de functie voor het aanpassen van de belichting en druk vervolgens op de toets [ENTER].

AUTO: Het multifunctionele systeem meet de densiteit van een origineel en stelt automatisch de juiste belichting voor de kopie in.

HANDMATIG: U kunt de densiteit van de kopie handmatig instellen.

Indien "AUTO" is geselecteerd, wordt de automatische belichtingsfunctie voor de kopie ingesteld en gaat het scherm keert terug naar het menu in stap 4. Ga verder met stap 7. Wanneer u "HANDMATIG" selecteert, ga dan door met stap 6.

6 Selecteer met de toetsen en de belichting en druk vervolgens op de toets [ENTER].

De belichting kan in zeven stappen worden ingesteld, van "LICHT3" (lichter) tot "DONKER3" (donkerder).

7 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tip

Nadat de toets [FUNCTION CLEAR] wordt ingedrukt of de tijd van de automatische wisfunctie is verlopen wordt de instelling actief.

In deze paragraaf wordt de wijze beschreven waarop de basisafwerkfunctie wordt ingesteld.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "STANDAARD INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "KOPIE INSTELLING" met de toetsen en endruk vervolgens op de toets [ENTER].

4 Selecteer "AFWERKING" met de toetsen en endruk vervolgens op de toets [ENTER].

5 Selecteer met de toetsen en de basisafwerkfunctie en druk vervolgens op de toets [ENTER].

De onderstaande afwerkfuncties kunnen worden geselecteerd:

SORTEREN, NIET SORTEREN, GEDRAAID SORTEREN en BROCHURE SORTEREN

De basisafwerkfunctie is ingesteld en het scherm keert terug naar het menu in stap 4.

6 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Tip

Nadat de toets [FUNCTION CLEAR] wordt ingedrukt of de tijd van de automatische wisfunctie is verlopen wordt de instelling actief.

Wanneer u papier aanbrengt waarvan het formaat afwijkt van dat in de lade, moet het nieuwe papierformaat worden vastgelegd. Indien er vaak van papier wordt gewisseld, kan het menu voor het vastleggen van het papierformaat telkens wanneer de papierlade wordt gesloten, automatisch worden weergegeven

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "BASIS INSTELLINGEN" met de toetsen en druk vervolgens op de toets [ENTER].

3 Selecteer "PAPIERLADE MELDING" met de toetsen en en▼ druk vervolgens op de toets [ENTER].

4 Selecteer "AAN" of "UIT" met de toetsen en endruk vervolgens op de toets [ENTER].

Het scherm keert terug naar het menu in stap 3.

5 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

Indien "AAN" is geselecteerd, verschijnt er een melding wanneer de papierlade wordt gesloten.

Indien u "PAPIERLADE MELDING" op "AAN" zet, dan verschijnt er een melding wanneer de papierlade is gesloten. Leg in dat geval het papierformaat op de volgende manier vast.

1 Indien u papier aanbrengt waarvan het formaat afwijkt van dat van het eerder ingestelde papier, selecteer dan "JA". Zo niet, selecteer "NEE".

Indien u "NEE" selecteert, is de instelling voltooid. Indien u "JA" selecteert, ga dan door met stap 2.

2 Selecteer met de toetsen 📄n hetpapierformaat dat is aangebracht en druk vervolgens op de toets [ENTER].

Het papierformaat is nu vastgelegd.

Opmerking

Indien er meer dan één papierlade tegelijkertijd wordt gesloten, dan is het ingestelde papierformaat in de lade die het eerst werd gesloten, van toepassing op de vastlegging. Stel het papierformaat voor de volgende papierladen apart in.

P.131 "Instelling papierformaat"

In deze paragraaf wordt beschreven hoe de lijst wordt afgedrukt om de onderstaande informatie te controleren.

AFDELINGSCODE: De afdelingscodes die zijn opgeslagen en de tellerstanden van iedere afdelingscode

FUNCTIE: De omvang van de instellingen van dit multifunctionele systeem

SUPPLY BESTELLING: Supply informatie van het multifunctionele systeem

ITU POSTBUS: De postbusnummers en eigenschappen ervan die zijn opgeslagen en de registratie van datum/tijd van de originelen

CONFIGURATIEPAGINA: Het overzicht van de instellingen van de netwerkprinter-optie

NIC STATUSPAGINA: De NIC (Network Interface Card) informatie van de netwerkprinteroptie

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "LIJSTEN" met de toetsen en endruk vervolgens op de toets [ENTER].

3 Selecteer met de toetsen en de lijst die u wilt afdrukken en druk vervolgens op de toets [ENTER].

Opmerkingen

• "SUPPLY BESTELLING" wordt alleen weergegeven wanneer de Fax-optie of de scanner-optie is geïnstalleerd.
• "ITU POSTBUS" wordt alleen weergegeven wanneer de Fax-optie is geïnstalleerd.
• De "CONFIGURATIEPAGINA" en "NIC STATUSPAGINA" worden alleen weergegeven wanneer de netwerkprinter-optie is geïnstalleerd.

De lijst wordt afgedrukt.

Zie de navolgende pagina voor het afdrukvoorbeeld van iedere pagina:

P.225 "Formaat afdruklijsten"

4 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

In deze paragraaf wordt beschreven op welke wijze de menulijst van het multifunctionele systeem kan worden afgedrukt.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "MENULIJST" met de toetsen ●n en●druk vervolgens op de toets [ENTER].

De menulijst wordt afgedrukt.

Zie de navolgende pagina voor het afdrukvoorbeeld van de menulijst

P.225 "Formaat afdruklijsten"

3 Druk op de toets [USER FUNCTIONS] of op de toets (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

In deze paragraaf wordt beschreven hoe de productversie kan worden weergegeven.

1 Druk op de toets [USER FUNCTIONS].

Het hoofdscherm "Instelling gebruikersfuncties" wordt weergegeven.

2 Selecteer "MACHINE REVISIES" met de toetsen en endruk vervolgens op de toets [ENTER].

De productversie van het multifunctionele systeem wordt weergegeven

3 Druk op de toets [USER FUNCTIONS] of op de toets COPY (Kopieer-instelling).

Het scherm keert terug naar het hoofdscherm "Kopieerinstelling.

STORINGZOEKEN

In dit hoofdstuk wordt beschreven hoe moet worden omgegaan met storingsmeldingen, hoe een papierstoring wordt opgeheven, hoe een tonercartridge wordt vervangen en hoe andere problemen moeten worden opgelost.

Wanneer deze melding verschijnt ....182

Papierstoringen....184

Plaats van de papierstoringen controleren....184

Wanneer papierstoringen regelmatig voorkomen 185

Wanneer vastgelopen papier wordt verwijderd 185

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (onder) /

Automatisch documentinvoersysteem (optie) (onder)......186

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (boven) /

Automatisch documentinvoersysteem (optie) (boven)....188

Papierstoringen op de handinvoerbak 190

Papierstoringen in de Automatische dubbelzijdige kopieereenheid (optie)....190

Papierstoring na de transporteenheid....191

Vastgelopen papier in de fusereenheid 193

Vastgelopen papier in de Papierinvoereenheid (optie) 195

Papierstoringen in de Pedestal voor papierinvoer (optie) 197

Tonercartridge vervangen....198

Voordat de servicemonteur wordt gebeld 205

Algemene handelingen 205

Aan toner gerelateerde problemen 206

Aan originelen/kopieerpapier gerelateerde problemen 207

Afdrukkwaliteit probleem....208

Wanneer deze melding verschijnt

Er verschijnt een melding wanneer er zich een probleem met het multifunctionele systeem voordoet. Controleer de items in de onderstaande lijst en neem overeenkomstige tegenmaatregelen.

Melding Betekenis Actie
*** papierfout Deze melding verschijntwanneer een origineel of een vel kopieerpapier is vast-gelopen op de plaats die wordt aangegeven door “***”.		Verwijder het vastgelopen papier.P.184 “Papierstoringen”
Sluit *** Deze melding verschijntwanneer een deksel/klep van het multifunctionele systeem, aangegeven door “***”, niet volledig is gesloten.		Sluit de deksel/klep volledig.
LADE * leeg Deze melding verschijntwanneer het papier in de lade, aangegeven door “*”, op is.		Leg papier in de lade.P.42 “Papier in laden plaatsen”
Te veel pagina's Het aantal gescande pagina's is meer dan het maximaal toegestane aantal (250 vel).		Selecteer op het LCD-scherm “Print” om de tot dusver gescande gegevens af te drukken. Selecteer “TAAK ANNULEREN” om de tot dusver gescande gegevens te wissen.
Bel service Deze melding verschijntwanneer reparatie of aan-passing door onze service-monteur noodzakelijk is.		Neem contact op met uw leverancier. Geef de foutcode (bestaande uit letters en cijfers) dat rechtsboven in het display verschijnt, door aan de servicemonteur.VoorzichtigProbeer nooit het multifunctionele systeem zelf te repareren, uit elkaar te halen of aan te passen.Dit kan een elektrische schok, brand of ernstig letsel veroorzaken. Neem contact op met uw leverancier wanneer het multi-functionele systeem afwijkend reageert of een ander defect heeft.
Onderhoud noodzakelijk Dezemelding verschijntwanneer het onderhoud door uw servicemonteur noodzakelijk is.		Neem contact op met uw leverancier.
Handinvoer is leeg Het in de handinvoerbakaangebrachte papier is op.		Leg papier in de handinvoerbak.P.67 “Gebruik van de handinvoerbak”
Toner is bijna op Er resteert nog slechts een beetje toner in de tonercar-tridge.		Er resteert nog slechts een beetje toner in de tonercartridge. Vervang de tonercar-tridge pas wanneer “Toner is leeg” op het display verschijnt.OpmerkingenDe melding verschijnt mogelijk niet omdat de resterende toner niet gelijk verdeeld is.Wanneer de melding verschijnt, wordt geadviseerd om een nieuwe, door TOSHIBA geadviseerde cartridge te kopen en gereed te maken voor ver-vanging.
Onbekende tonerpatroon De tonercartridge is niet cor-rect geïnstalleerd.		Breng de tonercartridge op de juiste wijze aan.
		Er wordt een tonercartridge gebruikt die niet door TOSHIBA is geadviseerd.
Toner is leeg De toner in de tonercartridge is geheel verbruikt.		Vervang de tonercartridge door een nieuwe.P.198 “Tonercartridge vervangen”
Ongeldige afd.code De, in het invoerscherm voor de afdelingscode, ingev-oerde afdelingscode is niet juist.		Voer de juiste afdelingscode in. Kent u de afdelingscode niet, neem dan contact op met uw beheerder.
Geheugenopslag is vol Het ingebouwde geheugen van het multifunctionele systeem is vol.		Selecteer op het LCD-scherm “Print” om de tot dusver gescande gegevens af te drukken. Selecteer “TAAK ANNULEREN” om de tot dusver gescande gegevens te wissen.
Verwijder pap. van uitvoer-bak:DRUK OP TOETS START.	Ongeveer 250 vel papier is nu continu uitgevoerd en het multifunctionele systeem stopt om te voorkomen dat de kopieën van de uitvoer-bak vallen.	Verwijder het papier van de kopieopvang-bak en druk vervolgens op de toets [START]. Het kopieerproces wordt hervat. Druk op de toets [CLEAR/STOP] om de kopieeropdracht te beëindigen. Op het LCD-scherm verschijnt “Geheugenop-slag wissen?”. Selecteer “JA” en druk ver-volgens op de toets [START] of [ENTER].

Papierstoringen

Plaats van de papierstoringen controleren

Wanneer een origineel of een vel kopieerpapier in het multifunctionele systeem is vastgelopen, stopt het kopieerproces en de navolgende melding verschijnt op het display om de plaatsen aan te geven waar het papier is vastgelopen.

Controleer de melding, verwijder het vastgelopen papier en druk vervolgens op de toets [START] om door te gaan met het kopieren.

Tip

Wanneer een origineel of een vel kopieerpapier in het multifunctionele systeem is vastgelopen, wordt op het display de werkwijze weergegeven om het vastgelopen papier te verwijderen. Druk op de toetsen om de werkwijze naar boven en naar beneden te schuiven.

Melding Plaats van de papierstoring
Pap.fout autom inv In het optionele	Automatisch documentinvoersysteem met omkeerinrichting / Automatisch documentinvoersysteem (P.186, P.188)
Pap.fout handinv. Handinvoerbak (P.190)
Pap.fout duplex	In de optionele Automatische dubbelzijdige kopieereenheid (P.190)
Pap.fout in mach. In de transporteenheid (P.191)

Wanneer papierstoringen regelmatig voorkomen

Wanneer papierstoringen regelmatig voorkomen, is dit gewoonlijk het gevolg van een van de hieronder vermelde oorzaken. Controleer de navolgende zaken wanneer papierstoringen regelmatig voorkomen:

• Originelen worden aangebracht die niet geschikt zijn voor het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie).
  P.60 "Voorzorgsmaatregelen bij het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)"
• Papier dat wordt gebruikt, is niet geschikt voor het multifunctionele systeem.
  P.41 "Niet aanvaardbare papiersoorten"
• De papierformaten die in de lade zitten of op de handinvoerbak liggen zijn niet op een juiste wijze in het multifunctionele systeem vastgelegd.
  P.50 "Stap 3 - Vastleggen van het formaat van het kopieerpapier"
  P.68 "Kopiëren met handinvoer"
• Er is nog vastgelopen papier achtergebleven na het opheffen van de papierstoring.
• Er is in de lade geen ruimte tussen de papiergeleiders en het papier of de ruimte is te groot.
• De stapelhoogte van het papier komt boven de markeringen in de lade.

Wanneer vastgelopen papier wordt verwijderd

Lees de navolgende veiligheidsmaatregelen wanneer u vastgelopen papier moet verwijderen:

Scheur niet het vastgelopen papier.

Trek het vastgelopen papier zorgvuldig met twee handen eruit, voorkom dat het papier scheurt. Wanneer u het papier met kracht er uittrekt, zal het papier scheuren waardoor het verwijderen moeilijker wordt. Indien het papier is gescheurd, controleer dan of er geen papierresten in het multifunctionele systeem zijn achtergebleven.

Voorzichtig Raak de fusereenheid of het metalen gedeelte rondom de fusereenheid niet aan.

Wanneer u vastgelopen papier moet verwijderen dat in de fusereenheid zit, raak dan de fusereenheid of het metalen gedeelte rondom de fusereenheid niet aan. Wanneer u het inwendige van het multifunctionele systeem aanraakt kan dit brandwonden veroorzaken of letsel aan uw handen.

Raak niet de fotogeleidingsdrum aan.

Wanneer u papier moet verwijderen dat in de transporteenheid of in de fusereenheid vastzit, zorg er dan voor dat u de fotogeleidingsdrum niet aanraakt. Hierdoor zouden de afdrukken vlekken kunnen vertonen.

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (onder) / Automatisch documentinvoersysteem (optie) (onder)

1 Open het Automatisch documentinvoersysteem met omkeerinrichting / Automatisch documentinvoersysteem.

2 Open het omkeerdeksel en verwijder vervolgens het origineel.

3 Sluit het Automatisch documentinvoersysteem met omkeerinrichting / Automatisch documentinvoersysteem.

4 Til de hendel op en open vervolgens het bovendeksel.

5 Til de invoerklep voor originelen op en verwijder vervolgens het origineel onder de invoerklep.

6 Sluit de invoerklep voor originelen.

7 Sluit de bovendeksel.

Papierstoringen in het Automatisch documentinvoersysteem met omkeerinrichting (optie) (boven) / Automatisch documentinvoersysteem (optie) (boven)

1 Til de hendel op en open vervolgens de bovendeksel.

2 Verwijder het origineel.

3 Draai aan de draaischijf om het vastgelopen origineel te verwijderen.

4 Open de doorvoergeleider.

5 Til de geleidingsplaat onder de doorvoergeleider op en verwijder vervolgens het vastgelopen origineel onder de geleidingsplaat.

6 Sluit de doorvoergeleider.

7 Sluit de bovendeksel.

Papierstoringen op de handinvoerbak

1 Trek het vastgelopen papier op de handinvoerbak eruit.

2 Controleer het onderste gedeelte van de doorvoergeleider in het papierinvoergedeelte.

Controleer of er papier is vastgelopen onder de doorvoergeleider achter de transporteenheid.

P.191 "Papierstoring na de transporteenheid"

Papierstoringen in de Automatische dubbelzijdige kopieereenheid (optie)

Voorzichtig

Zorg er voor dat uw vingers niet beklemd raken tussen het multifunctionele systeem en de zijdeur.

Hierdoor kunt u letsel oplopen.

1 Open de zijdeur.

2 Verwijder het vastgelopen papier.

Zorg er voor dat uw vingers niet beklemd raken tussen het multifunctionele systeem en de zijdeur.

Hierdoor kunt u letsel oplopen.

1 Open de zijdeur.

2 Trek, terwijl u de groene hendel omhoog houdt, de transporteenheid voorzichtig naar u toe en leg deze op de zijdeur.

3 Verwijder het vastgelopen papier.

Voorzichtig

Zorg er voor, dat bij het verwijderen van het vastgelopen papier, de fotogeleidingsdrum niet wordt aangeraakt.

4 Open de doorvoergeleider van het papierinvoergedeelte en controleer of er papier is vastgelopen onder deze geleider. Verwijder zonodig het vastgelopen papier.

5 Wanneer het moeilijk is om vastgelopen papier te vinden of te verwijderen, open dan de lade van het multifunctionele systeem.

6 Controleer of de afstand van de geleider goed is ingesteld en of er geen gevouwen/gekruld papier of teveel papier in de lade aanwezig is en sluit vervolgens de lade.

Opmerkingen

• Zorg ervoor dat de stapelhoogte van het kopieerpapier niet boven de MAX lijn op de geleiders komt.
• Er mag geen ruimte ontstaan tussen het papier en de eindgeleider van de lade.

7 Sluit de transporteenheid en de zijdeur.

Vastgelopen papier in de fusereenheid

Voorzichtig

• Zorg er voor dat uw vingers niet beklemd raken tussen het multifunctionele systeem en de zijdeur.
  Hierdoor kunt u letsel oplopen.
• Raak de fusereenheid of het metalen gedeelte rondom de fusereenheid niet aan.
  Wanneer u het inwendige van het multifunctionele systeem aanraakt kan dit brandwonden veroorzaken of letsel aan uw handen.

1 Open de zijdeur en draai de transporteenheid naar beneden. Druk vervolgens de twee fuser drukvergrendelingen (groen) naar beneden totdat zij niet verder kunnen.

Opmerking

Druk de vergrendelingen volledig naar beneden totdat zij niet verder kunnen.

2 Open de doorvoergeleider terwijl de knop wordt vastgehouden.

3 Verwijder het vastgelopen papier.

Trek het vastgelopen papier naar boven of beneden, zoals afgebeeld, afhankelijk van de plaats van het papier.

Voorzichtig

Zorg er voor, dat bij het verwijderen van het vastgelopen papier, de fotogeleidingsdrum niet wordt aangeraakt.

Naar boven trekken

4 Breng de doorvoergeleider terug in zijn oorspronkelijk stand en sluit vervolgens de transporteenheid en de zijdeur.

Vastgelopen papier in de Papierinvoereenheid (optie)

1 Open de zijdeur en controleer of er vastgelopen papier aanwezig is achter de transporteenheid.

P.191 "Papierstoring na de transporteenheid"

2 Open de papierinvoerdeur van de eenheid.

3 Verwijder het vastgelopen papier.

4 Wanneer het moeilijk is om vastgelopen papier te vinden of te verwijderen, open dan de lade van de papierinvoereenheid.

5 Controleer of de afstand van de geleider goed is ingesteld en of er geen gevouwen/gekruld papier of teveel papier in de lade aanwezig is en sluit vervolgens de lade.

Opmerkingen

• Zorg ervoor dat de stapelhoogte van het kopieerpapier niet boven de MAX lijn op de geleiders komt.
• Er mag geen ruimte ontstaan tussen het papier en de eindgeleider van de lade.

6 Sluit de papierinvoerdeur van de eenheid en de zijdeur

Papierstoringen in de Pedestal voor papierinvoer (optie)

1 Open de papierinvoerdeur van de Pedestal voor papierinvoer.

2 Verwijder het vastgelopen papier.

3 Sluit de papierinvoerdeur van de Pedestal voor papierinvoer.

Tonercartridge vervangen

Wanneer er geen toner meer in de tonercartridge zit, verschijnt de navolgende melding op het display.

Vervang vervolgens de tonercartridge door een nieuwe.

Tip

Wanneer er geen toner meer in de tonercartridge zit, verschijnt op het scherm de werkwijze om de tonercartridge te vervangen. Druk op de toetsen om de werkwijze naar boven en naar beneden te schuiven.

Waarschuwing

Probeer nooit tonercartridges te verbranden. Dit kan een explosie veroorzaken.

Opmerkingen

• Controleer de productbenaming van de cartridge, voordat de nieuwe tonercartridge wordt geplaatst. Wanneer u "T-2450" ziet, is deze cartridge geschikt voor gebruik.
• Gooi geen gebruikte tonercartridges weg. Neem contact op met uw leverancier.
• Raak geen onderdelen aan op de printplaat die op de tonercartridge is gemonteerd, omdat zijn mogelijk kunnen worden beschadigd.

Voor een optimale printkwaliteit, adviseren wij u de TOSHIBA tonercartridges te gebruiken.

Om zeker te zijn van een optimale afdrukkwaliteit adviseren we uitsluitend de originele tonercartridges van TOSHIBA te gebruiken. Indien u een door TOSHIBA geadviseerde tonercartridge gebruikt, kunt u kiezen uit de navolgende drie controlefuncties van dit multifunctionele systeem:

Cartridge-controlefunctie: Deze functie controleert of de tonercartridge correct geïnstalleerd is en geeft een melding als dat niet zo is.

Tonervoorraad controlefunctie: Deze functie geeft niet alleen aan wanneer er in de cartridge nog een kleine voorraad toner zit maar ook informeert deze functie automatisch uw leverancier via de service op afstand.

Optimaliseringsfunctie afdrukkwaliteit: Deze functie regelt de afdrukkwaliteit overeenkomstig de kenmerken van de te gebruiken toner. Hiermee kunt u afbeeldingen van optimale kwaliteit afdrukken.

Als u een andere tonercartridge gebruikt dan die welke door ons geadviseerd wordt, kan het zijn dat het multifunctionele systeem niet kan vaststellen of de cartridge wel of niet geïnstalleerd is. Zelfs als de tonercartridge op een juiste wijze is aangebracht, verschijnt daarom op het LCD-scherm de foutmelding "Toner niet herkend" en kan er niet worden afgedrukt. U kunt ook niet gebruik maken van de optimaliseringsfunctie afdrukkwaliteit, de tonervoorraad-controlefunctie en ook niet van de servicefunctie op afstand, welke uw leverancier automatisch informeert.

Indien u een andere tonercartridge gebruikt dan wij hebben geadviseerd, wordt de toner niet herkend. Indien dit voor u een probleem is, neem dan contact op met uw leverancier. Bedenk, dat u niet meer in staat bent de hierboven vermelde tonervoorraad-controlefunctie en de optimaliseringsfunctie afdruk-kwaliteit, zoals eerder gemeld, te gebruiken.

1 Open de klep aan de voorzijde.

2 Blijf de groene hendel ingedrukt vasthouden.

De tonercartridge komt enigszins naar buiten.

3 Trek de tonercartridge naar buiten.

Probeer nooit tonercartridges te verbranden. Dit kan een explosie veroorzaken.

Opmerking

Gooi geen gebruikte tonercartridges weg. Neem contact op met uw leverancier.

4 Schud de nieuwe tonercartridge goed met de etiketzijde naar beneden, om de toner binnenin los te maken.

5 Trek de verzegeling in de richting van de pijl eruit

6 Breng de tonercartridge aan via de geleiding.

- Controleer voordat de tonercartridge wordt aangebracht, of de groene hendel weer omhoog staat en duw de hendel omhoog indien dit niet het geval is. - Duw de tonercartridge naar binnen totdat u een klik hoort.

7 Reinig de corona.

Pak de reinigingsgreep van de corona vast en trek deze voorzichtig naar u toe totdat deze niet verder gaat. Duw de reinigingsgreep vervolgens weer zorgvuldig terug in zijn oorspronkelijke stand. Herhaal deze werkwijze twee of drie keer.

Controleer na het reinigen of de reinigingsgreep volledig naar binnen is geduwd.

Nadat de tonercartridge weer is aangebracht, moet de overdrachtcorona volgens onderstaande werkwijze worden gereinigd teneinde een ongelijke zwarting van de afdrukken te voorkomen.

8 Open de zijdeur.

9 Trek, terwijl u de groene hendel omhoog houdt, de transporteenheid voorzichtig naar u toe en leg deze op de zijdeur.

10 Verwijder de overdrachtcorona-reiniger uit het voorste opbergvak van de transporteenheid.

11 Veeg de overdrachtcorona met de overdrachtcorona-reiniger schoon.

(1) Breng de overdrachtcorona-reiniger op het vooreinde van de overdrachtcorona aan

(2) Duw de reiniger tegen de voorste wand en controleer vervolgens of de reinigingsspons in contact komt met de draad van de overdrachtcorona.

(3) Reinig de corona van het ene uiteinde naar het andere uiteinde, in twee heen en weer gaande bewegingen.

(4) Verwijder, na de reinigingswerkzaamheden, de reiniger van het vooreinde van de overdrachtcorona.

12 Plaats de overdrachtcorona-reiniger in het opbergvak en sluit vervolgens de transporteenheid.

13 Sluit de zijdeur.

14 Sluit de klep aan de voorzijde. Het multifunctionele systeem begint toner te leveren.

Wanneer u tijdens het gebruik van dit multifunctionele systeem een probleem tegenkomt, controleer dan de onderstaande onderwerpen.

Algemene handelingen

Verschijnsel Gewoonlijke oorzaak Actie
Het multifunctionele systeem werkt helemaal niet.	De stroomvoorziening van het multifunctionele systeem is niet aangesloten.	Sluit de stroomvoorziening op het multifunctionele systeem aan.
	Het snoer is niet goed aangesloten.	Sluit het snoer goed aan.
	De dag-/weekklokfunctie werkt en het multifunctionele systeem bevindt zich in de slaapstand.	Druk op een van de [ENERGY SAVER] toetsen, de toets [START] en de toetsen om van functie te veranderen op het bedi- eningspaneel.
De toets reageert niet op mijn actie.	De stroomvoorziening is maar net ingeschakeld.	Wacht tot het opwarmen is voltooid en probeer dan opnieuw.
Het LCD-scherm is te licht/ donker.	Het contrast van het LCD-scherm is niet correct ingest-eld.	Pas het contrast aan met de contras-tregeling.P.33 “Bedieningspaneel”
Een melding wordt op het LCD-scherm weergegeven.	Het multifunctionele systeem heeft een fouttoestand geconstateerd.	De betekenis van de melding is opgenomen in onderstaand overzicht.P.182 “Wanneer deze melding ver-schijnt”
Op het LCD-scherm ver-schijnt “Voer AFDELING-SCODE in”.	Wanneer het gebruik van het multifunctionele systeem wordt beheerd onder het toe-gangsbeheer en de afdeling-scode werd niet ingevoerd.	Voer uw afdelingscode in.P.37 “Stap 1 - Stroomvoorziening inschakelen”P.150 “Afdelingcode”
"Energiebesparing" ver-schijnt op het LCD-scherm.	Het multifunctionele systeem bevindt zich in de lage ener-giestand.	Het multifunctionele systeem komt in de lage energiestand, na een vastgesteld tijdsbestek na het laatste gebruik. Het kopiëren is ingeschakeld.
Op het display verschijnt “Slaapstand”.	Het multifunctionele systeem is in de slaapstand.	Het multifunctionele systeem komt in de slaapstand na een vastgesteld tijdsbestek na het laatste gebruik. Voor de wijze van beëindiging van deze instelling, zie pagina.P.38 “Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand -”
Het LCD-scherm is vaag. Het multifunctionele systeem bevindt zich in de supers-laapstand.		Het multifunctionele systeem komt in de superslaapstand na een vastgesteld tijds-bestek na het laatste gebruik. Voor de wijze van beëindiging van deze instelling, zie pagina.P.38 “Energie besparen wanneer het multifunctionele systeem niet wordt gebruikt - Energiebesparingsstand -”
Het scannen stopt voortijdig. (Op het LCD-scherm ver-schijnt “Te veel pagina’s”.)	Het aantal gescande pagina’s is meer dan het maxi-maal toegestane aantal.	Selecteer op het LCD-scherm “Print” om de tot dusver gescande gegevens af te drukken. Selecteer “Taak annuleren” om de tot dusver gescande gegevens te wis-sen.(Indien “Print” grijs gemarkeerd is, dan is alleen het wissen van de gegevens mogelijk.)
Het scannen stopt voortijdig. (Op het LCD-scherm verschijnt “Geheugenopslag is vol”.)	Het ingebouwde geheugen van het multifunctionele systeem is vol.	Selecteer op het LCD-scherm “Print” om de tot dusver gescande gegevens af te drukken. Selecteer “Taak annuleren” om de tot dusver gescande gegevens te wissen.(Indien “Print” grijs gemarkeerd is, dan is alleen het wissen van de gegevens mogelijk.)
Het kopieren stopt voortijdig. (“Verwijder pap. van uitvoerbak: DRUK OP TOETS START.” verschijnt op het display.)	Ongeveer 250 vel papier is nu continu uitgevoerd en het multifunctionele systeem stopt om te voorkomen dat de kopieën van de uitvoerbak vallen.	Verwijder het papier van de kopieopvangbak en druk vervolgens op de toets [START]. Het kopieerproces wordt hervat. Druk op de toets [CLEAR/STOP] om de kopieeropdracht te beëindigen. Op het LCD-scherm verschijnt “Geheugenopslag wissen?”. Selecteer “JA” en druk vervolgens op de toets [START] of [ENTER].
Kopieerfuncties kunnen niet worden ingesteld.	Andere functies die niet tegelijk met de kopieerfuncties kunnen worden ingesteld, zijn ingesteld	Een aantal functies kunnen niet gecombineerd worden ingesteld.P.223 “Matrix gecombineerde kopieerfuncties”
Het menu Afdelingbeheer verschijnt niet, zelfs al is “AFDELINGSCODE” geselecteerd.	Er is een andere afdeling-code dan de beheerder-code in het invoerscherm voor de afdelingscode ingev-oerd.	Indien u instellingen voor het afdelingbe-heer wilt doorvoeren wanneer het reeds is geactiveerd, voer dan de beheerdercode in het invoerscherm voor de afdeling-code in; anders kan het menu Afdeling-beheer niet worden weergegeven.P.150 “Afdelingcode”
In het menu Afdelingbeheer kan het afdelingbeheer niet in “JA” (ingeschakeld) of “NEE” (uitgeschakeld) worden gezet.	Er staan print- of faxgegevens in de printerwachtrij.	Nadat het afdrukken van de print- of faxgegevens is voltooid, voer de omzetting nogmaals uit.
Zelfs als het multifunctionele systeem via een USB-kabel met een PC verbonden is, wordt het multifunctionele systeem niet herkend.	Deze kabel is niet gecertificeerd overeenkomstig de USB2.0 Hi-Speed standaard.	Gebruik een USB2.0 Hi-Speed gecertificeerde kabel.
	Het multifunctionele systeem is via een USB-hub met een PC verbonden.	Wanneer het multifunctionele systeem via een USB-hub met een PC verbonden is, kan het zijn dat het multifunctionele systeem niet herkend wordt. Sluit het multifunctionele systeem rechtstreeks op een PC aan via een USB-kabel.

Aan toner gerelateerde problemen

Verschijnsel Gewoonlijke oorzaak Actie
Op het display verschijnt “Toner is bijna op”.	Er resteert nog slechts een beetje toner in de tonercar-tridge.	Er is nog een restant aan toner in de ton-ercartridge. Vervang de tonercartridge pas wanneer “Toner is leeg” op het dis-play verschijnt.
Op het display verschijnt “Toner is leeg”.	De toner in de tonercartridge is geheel verbruikt.	Vervang de tonercartridge door een nieuwe.
Op het display verschijnt “Onbekende tonerpatroon”.	De tonercartridge is niet geïnstalleerd. Of is niet juist geïnstalleerd.	Breng de tonercartridge op de juiste wijze aan.
	Er wordt een tonercartridge gebruikt die niet door TOSHIBA is geadviseerd.	Als u een andere tonercartridge gebruikt dan die welke door ons geadviseerd wordt, kan het zijn dat het multifunctionele systeem niet kan vaststellen of de car-tridge wel of niet geïnstalleerd is. P.15 “Aanbevolen tonercartridges”
“Toner is bijna op” verschijnt niet op het display, alhoewel de toner bijna geheel ver-bruikt is.	Er wordt een tonercartridge gebruikt die niet door TOSHIBA is geadviseerd.	P.15 “Aanbevolen tonercartridges”
Het multifunctionele systeem is niet in staat te functioneren nadat de tonercartridge is aangebracht.	De aangebrachte tonercar-tridge is niet geschikt voor dit multifunctionele systeem.	Controleer de productnaam op de toner-cartridge. Wanneer u “T-2450” ziet, is deze cartridge geschikt voor gebruik.

Aan originelen/kopieerpapier gerelateerde problemen

Verschijnsel Gewoonlijke oorzaak Actie
Een origineel loopt vast. Er wordt een origineel gebruikt dat niet geschikt is voor het multifunctionele systeem.		Controleer of het origineel geschikt is voor het multifunctionele systeem.P.60 “Voorzorgsmaatregelen bij het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie)”
Kopieerpapier loopt vast. Er wordt kopieerpapier gebruikt dat niet geschikt is voor het multifunctionele systeem.		Controleer of het kopieerpapier geschikt is voor het multifunctionele systeem.P.41 “Niet aanvaardbare papiersoorten”
		Het formaat van het kopieerpapier in de lade of op de handinvoerbak is niet op de juiste wijze vastgelegd in het multifunctionele systeem.
		Vastgelopen papier is achtergebleven op een plaats die u niet goed kunt controleren.
		Er is geen ruimte tussen de papiergeleiders en het papier in de lade. Of de ruimte is te groot.
		Er is een ruimte tussen het papier en de eindgeleider in de lade.
Meervoudige papiertoevoer vindt plaats.		Het papier kleeft aan elkaar. Waaier het papier goed en leg het weer terug.

Afdrukkwaliteit probleem

Verschijnsel Gewoonlijke oorzaak Actie
De densiteit van de afdruk is niet voldoende.	De toner is op. Op het display	verschijnt “Toner is leeg” wanneer de toner is verbruikt. Vervang de tonercartridge indien de melding verschijnt.P.198 “Tonercartridge vervangen”
	De belichtingsinstelling is lichter ingesteld.	Zet de densiteit donkerder wanneer u de handmatige belichtingsfunctie gebruikt. Of gebruik de automatische belichtingsin-stelling.
	De overdracht corona is vuil.	Reinig de overdracht corona.P.214 “Overdracht corona reinigen”
De densiteit van de afdruk is te groot.	De belichtingsinstelling is donkerder ingesteld.	Zet de densiteit lichter wanneer u de handmatige belichtingsfunctie gebruikt. Of gebruik de automatische belichtingsin-stelling.
De afdruk vertoont vlekken. Het	Automatisch document-invoersysteem met omkeer-inrichting (optie) / Automatisch documentinvo-ersysteem (optie) of de Afde-kklep (optie) is niet volledig gesloten.	Sluit ze volledig, om licht van buitenaf te voorkomen.
	De glasplaat voor origi-nelen, de witte plaat, het scangebied of de geleiding vertoont vlekken.	Reinig deze delen.P.212 “Dagelijkse controle”
	De belichtingsinstelling is donkerder ingesteld.	Zet de densiteit lichter wanneer u de handmatige belichtingsfunctie gebruikt. Of gebruik de automatische belichtingsin-stelling.
	Er worden zeer transparante originelen zoals overhead sheets of calqueerpapier gebruikt.	Leg een blanco vel papier, met hetzelfde formaat als het origineel, over het origi-neel.
De afdruk vertoont vage ple-kken.	Er is een kleine tussenruimte tussen de glasplaat voor originelen en het origineel.	Sluit de Afdekklep (optie) of het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) volledig zodat het origineel volledig in aanraking is met de glasplaat voor originelen.
	Het kopieerpapier is vochtig.	Vervang het vochtige kopieerpapier door droog papier.
Het belichtingsniveau van de afdruk is in een horizontale richting ongelijk.	De overdracht corona is vuil.	Reinig de overdracht corona.P.214 “Overdracht corona reinigen”
De afdruk ontbreekt gedeeltelijk.	Het formaat of de richting van het kopieerpapier en het origineel of de reproductief-actor is niet goed ingesteld.	Gebruik kopieerpapier van hetzelfde for-maat als het origineel of pas de reproductifactor aan het formaat van het kopieerpapier aan.
	De inbindruimte is te groot.	Pas de waarde voor de beeldverschuiving nogmaals aan.P.92 “Papier verschuiven om inbin-druimte te maken - VERPL. BEELD -”
De afdruk heeft zwarte strepen in een horizontale richting.	Het scangebied of de geleidingen vertonen vlekken.	Reinig deze delen.P.212 “Dagelijkse controle”
	De corona is vuil. Reinig de corona.	P.213 “Corona reinigen”
De afdruk heeft witte strepen in een horizontale richting.	De overdracht corona is vuil.	Reinig de overdracht corona.P.214 “Overdracht corona reinigen”

ONDERHOUD EN CONTROLE

Dit hoofdstuk beschrijft hoe het multifunctionele systeem moet worden gereinigd om een zo goed mogelijke kopieerkwaliteit te kunnen waarborgen.

Dagelijkse controle....212

Corona reinigen....213

Overdracht corona reinigen....214

Dagelijkse controle

Om de beste scankwaliteit te kunnen waarborgen, adviseren wij een wekelijkse reiniging van de navolgende onderdelen:

Opmerkingen

- Zorg ervoor dat de te reinigen onderdelen niet worden bekrast.

- Gebruik geen oplosmiddelen zoals thinner of benzeen om de machine te reinigen. Dit zou vervorming of verkleuring kunnen veroorzaken.

- Wanneer chemisch reinigingssponzen worden gebruikt, let dan op de aanwijzingen die bij dat product horen.

1. Scangebied (oppervlak van de lange rechthoekige glasplaat) / 2. Glasplaat voor originelen

Droogvegen met een zachte droge doek of een zachte, in water vochtig gemaakte en goed uitgewrongen doek. Gebruik geen alcohol of oplosmiddel.

1. Geleiding / 4. Witte plaat

Reinig het oppervlak als volgt, afhankelijk van de vlekken die erop zitten.

• Reinig het met een zachte doek.
• Reinig het met een zachte doek die licht met water is bevochtigd.
• Reinig het met een zachte doek die licht met alcohol is bevochtigd en wrijf het vervolgens met een droge doek na.
• Reinig het met een zachte doek die licht met een verdund neutraal reinigingsmiddel is bevochtigd en wrijf het vervolgens met een droge doek na.

Corona reinigen

Indien de binnenzijde van de corona vuil is, kunnen vlekken op de afdruk verschijnen. Reinig de corona volgens de onderstaande werkwijze.

1 Open de klep aan de voorzijde.

Pak de reinigingsgreep van de corona vast en trek deze voorzichtig naar u toe totdat deze niet verder gaat. Duw de reinigingsgreep vervolgens weer zorgvuldig terug in zijn oorspronkelijke stand. Herhaal deze werkwijze twee of drie keer.

Controleer na het reinigen of de reinigingsgreep volledig naar binnen is geduwd.

3 Sluit de klep aan de voorzijde.

Overdracht corona reinigen

Wanneer de overdracht corona vuil is, kunnen hierdoor op de afdrukken witte vlakken of onef-fenheden van de zwarting ontstaan of de zwarting van de gehele afdruk kan minder zijn. Reinig de overdracht corona volgens de onderstaande werkwijze.

Voorzichtig

Zorg er voor dat uw vingers niet beklemd raken tussen het multifunctionele systeem en de zijdeur.

Hierdoor kunt u letsel oplopen.

1 Open de zijdeur.

2 Trek, terwijl u de groene hendel omhoog houdt, de transporteenheid voorzichtig naar u toe en leg deze op de zijdeur.

3 Verwijder de overdrachtcorona-reiniger uit het voorste opbergvak van de transporteenheid.

4 Veeg de overdrachtcorona met de overdrachtcorona-reiniger schoon.

(1) Breng de overdrachtcorona-reiniger op het vooreinde van de overdrachtcorona aan

(2) Duw de reiniger tegen de voorste wand en controleer vervolgens of de reinigingsspons in contact komt met de draad van de overdrachtcorona.

(3) Reinig de corona van het ene uiteinde naar het andere uiteinde, in twee heen en weer gaande bewegingen.

(4) Verwijder, na de reinigingswerkzaamheden, de reiniger van het vooreinde van de overdrachtcorona.

5 Plaats de overdrachtcorona-reiniger in het opbergvak en sluit vervolgens de transporteenheid.

Contunue kopieersnelheid 219

Specificaties van opties ....220

Paklijst 222

Matrix gecombineerde kopieerfuncties ....223

Combinatie Matrix 1/2....223

Combinatie Matrix 2/2 224

Formaat afdruklijsten 225

Afdelingscodelijst 225

Postbus lijst....226

Menulijst....228

Functielijst 225

Lijst verbruiksmaterialen 226

Modelnaam DP-1950/DP-2250/DP-2450 (e-STUDIO195/225/245)
Type Desktoptype
Glasplaat voor originelen Vast
Afdruk- (kopieer-) systeem Indirecte		elektrofotografische methode
Ontwikkelssysteem 2-componenten m		magnetische borstelontwikkeling
Fixeermethode 2 halogeen lampen
Fotogeleidingstype OPC
Scansysteem voor origineel Platvlak		scansysteem(Wanneer het Automatisch documentinvoersysteem met omkeerinrichting / Automatisch documentinvoersysteem is geinstalleerd:vast scansysteem door toevoeren van het origineel)
Scansensor voor origineel CIS
Scanlamp LED
Resolutie Scannen 600	dpi x 600 dpi
	Schrijven	2400 dpi x 600 dpi (Egalisatieprocédé)
Aanvaardbare originelen		Losse vellen, boeken en driedimensionale voorwerpen
Aanvaardbaar papierformaat originelen		Max. A3
Aanvaardbaar formaat kopieerpapier	Papierlade	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R,COMP, 13"LG*1
	Handin-voer	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R,COMP, 13"LG*1
Aanvaardbaar papiergewicht	Papierlade	64 - 80 g/m2
	Handin-voer	64 - 80 g/m2 (voor continue invoer)50 - 163 g/m2 (voor enkelvoudige invoer)64 - 80 g/m2 (Wanneer Automatische dubbelzijdige kopieereenheidwordt gebruikt.)
Opwarmtijd		Ongeveer 25 seconden
Tijd tot de eerste kopie (A4 staand)		Ongeveer 7.6 seconds (e-STUDIO195), ongeveer 7,1 seconden(e-STUDIO225/245)
Continue kopieersnelheid		Zie P.219 "Contunue kopieersnelheid"
Meervoudig kopieren		Max. 999 afdrukken (invoer met numerieke toetsen)
Niet toegelaten afdrukbreedte	Kopieren	Voorrand: 3.0±2.0 mm, Achterrand: 2.0±2.0 mm,Beide randen: 2.0±2.0 mm,
	Printer	Voorrand: 5.0±2.0 mm, Achterrand: 5.0±2.0 mm,Beide randen: 5.0±2.0 mm
Reproductiefactor	Standaard-formaat	100±0.5%
	In-/uit-zoomen	25 - 200% (in stappen van 1%)
Opslagcapaciteit		Max. 250 vel of totdat het geheugen vol is (eigen kaart van Toshiba)
Papiervoorraad	Papierlade	250 vel (80 g/m2)
	Handin-voer	100 vel (80 g/m2)
Capaciteit van de kopieopvangbak		Ongeveer 250 vel (64 g/m2)
Instelling tonerdichtheid		Magnetisch auto-tonersysteem
Belichtingsregeling		Automatisch en handmatige keuze van 7 belichtingsstappen
Geheugen		Pagina geheugen: 112 MB
USB-interface		USB 2.0 (Hi-Speed)
Omgevingscondities (voor nor-maal gebruik)		Temperatuur: 10° - 30 °C, Vochtigheid: 20 - 85% (niet-condenser-end)
Aansluitgegevens 220 - 240 V±10%,		8 A (50/60 Hz),127 V±10%, 12 A (50/60 Hz) (voor Saoedi-Arabië alleen 100V uitvoering)
Stroomverbruik 1.5 kW of minder (includief opties), Prestatiewaarde: Ongeveer 1.2 kW1.5 kW of minder (includief opties), Prestatiewaarde: Ongeveer 1,35 kW of minder (voor Saoedi-Arabië alleen 100V uitvoering)
Afmetingen (alleen multifunctioneel systeem)		600 mm (B) x 658,6 mm (D) x 462,5 mm (H)
Gewicht (inclusief multifunctioneel systeem en drum)		Ongeveer 32,0 kg (voor de EU), ca. 33,0 kg (behalve de EU)
Benodigde ruimte (alleen multi-functioneel systeem)		948 mm (B) x 658,6 mm (D)

*1 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

• Deze specificaties variëren afhankelijk de kopieervoorwaarden en de omgevingscondities.
• Specificaties en uiterlijke kenmerken kunnen in het belang van de productverbetering zonder voorafgaande kennisgeving gewijzigd worden.

Contunue kopieersnelheid

vellen/min.

Papierformaat P	papiertoevoer		e-STUDIO 195	e-STUDIO 225	e-STUDIO 245
A4, A5-R, B5, LT, ST-R	Papier-lade	Multifunctioneel systeem	19 22 24
		Papierinvoereenheid 16	22 23
		Pedestal voor papier-invoer	16 (16)*2	22 (22)*2	23 (23)*2
	Handinvoerbak 16 22 23
A4-R, B5-R, LT-R P	papierlade		15,5 (14)*2	17,5 (16)*2	17,5 (16)*2
	Handinvoerbak 15,5 17,5 17,5
B4, FOLIO, LG, COMP, 13"LG*1	Papierlade		13 (12)*2	15 (13,5)*2	15 (13,5)*2
	Handinvoerbak 13 15 15
A3, LD Papierlade			11 (10,5)*2	13 (12)*2	13 (12)*2
	Handinvoerbak 11 13 13

*1 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

*2 Waarden van wanneer kopieerpapier is aangebracht in de onderste lade van de Pedestal voor papierinvoer (optioneel) worden tussen haakjes weergegeven.

- De bovenstaande waarden zijn gemeten wanneer originelen op de glasplaat voor originelen zijn gelegd, 100 % en niet gesorteerde meervoudig kopieën worden gemaakt.

- Voor de bovenstaande specificaties is door TOSHIBA geadviseerd papier gebruikt.

- Wanneer het papierformaat is vastgelegd, is de snelheid bij het kopiëren met handinvoer zoals deze hierboven is opgenomen

- Deze specificatie varieert, afhankelijk van de afdrukcondities en de omgevingscondities.

Automatisch documentinvoersysteem met omkeerinrichting

Modelnaam MR-3023
Kopiezijden Enkelzijdig, dubbelzijdig
Aantal originelen (A4)	100 originelen (50 - 80 g/m 2 ) of 16 mm of minder hoogte (bij meer dan 80 g/m 2 )
Doorvoersnelheid 45.5 - 1	82 mm/s
Aanvaardbare originelen	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP (A5 en ST-formaat zijn niet aanvaardbaar)
Papiergewicht	Enkelzijdig origineel: 50 - 127 g/m 2 , Dubbelzijdig origineel: 50 - 127 g/m 2
Stroomvoorziening Wordt	geleverd door het multifunctionele systeem
Afmetingen 575 mm (B) x	528 mm (D) x 135 mm (H)
Gewicht Ongeveer 11.5 kg
Stroomverbruik Max. 33 W

Automatisch documentinvoersysteem

Modelnaam MR-2020
Kopiezijden Enkelzijdig
Aantal originelen (A4)	100 originelen (50 - 80 g/m 2 ) of 16 mm of minder hoogte (bij meer dan 80 g/m 2 )
Doorvoersnelheid 45.5 - 1	82 mm/s
Aanvaardbare originelen	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP (A5 en ST-formaat zijn niet aanvaardbaar).)
Papiergewicht	50 - 127 g/m 2
Stroomvoorziening Wordt	geleverd door het multifunctionele systeem
Afmetingen 575 mm (B) x	528 mm (D) x 135 mm (H)
Gewicht Ongeveer 11.0 kg
Stroomverbruik Max. 30 W

Automatische dubbelzijdige kopieereenheid

Modelnaam MD-0103
Geschikt papier A3, A4, A	4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 13”LG*1
Stroomvoorziening	64 - 80 g/m2
Gewicht Ongeveer 1.2 kg

*1 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

Papierinvoereenheid

Modelnaam MY-1038
Aanvaardbaar papier-formaat	A3, A4, A4-R A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP, 13”LG*1(Niet-standaard formaten zijn niet aanvaardbaar.)
Papiergewicht	64 - 80 g/m2
Maximale capaciteit	250 vel (80 g/m2)
Afmetingen 530 mm (B) x	577 mm (D) x 125 mm (H)
Gewicht Ongeveer 5.2 kg

*1 13"LG formaat papier kan alleen worden gebruikt in multifunctionele systemen voor de EU.

Pedestal voor papierinvoer

Modelnaam KD-1022
Aanvaardbaar papier-formaat	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP (A5, ST en niet-standaard formaat zijn niet aanvaardbaar.)
Papiergewicht	64 - 80 g/m2
Maximale capaciteit	550 vel (80 g/m2 )
Afmetingen 623 mm (B) x	657 mm (D) x 367 mm (H)
Gewicht Ongeveer 26.0 kg

Papierlademoduul

Modelnaam MY-1028
Aanvaardbaar papier-formaat	A3, A4, A4-R, A5-R, B4, B5, B5-R, FOLIO, LD, LG, LT, LT-R, ST-R, COMP (A5, ST en niet-standaard formaat zijn niet aanvaardbaar.)
Papiergewicht	64 - 80 g/m 2
Maximale capaciteit	550 vel (80 g/m 2 )
Gewicht Ongeveer 4.0 kg

Voor de bovenstaande specificaties is door TOSHIBA geadviseerd papier gebruikt. Specificaties en uiterlijke kenmerken kunnen in het belang van de productverbetering zonder voorafgaande kennisgeving gewijzigd worden.

Paklijst

Paklijst Bedieningsvoorschrift

Snoer

Instelrapport

CD-ROM (2 stuks.) (TOSHIBA Viewer V2 / Gebruikersdocumentatie)

Combinatie Matrix 1/2

instellingReeds ingesteld

Gemengde origineelformaten

Afwerking

Beeld verplaatsen

Randwissen

Papiersoort

Dubbelzijdig

Niet sorteren

Sorteren

Gedraaid sorteren

Tijdschrift sorteren

1>1 enkelzijdig

1>2 Dubbelzijdig

2>2 Dubbelzijdig

2>1 Gesplitst

Boek-2

Gemengdeorigineelformaten

NeeJa

NeeNeeJa

NeeJaJaJa

JaNee

Afwerking

Nietsorteren*1JaJa

JaJaJaJaJa

1*1*1*1

SorterenJaJaJaJa

JaJaJaJaJa

JaJa

G e

d

r

a

a

i

d

s

o

r

t

e r

e

n

N

Tijdschrift sorteren

Nee

Ja

Ja

Ja

Nee

Ja

Ja

Nee

—

—

—

—

—

Beeldverplaatsen

JaJaJa

NeeNee

JaJaJaJaJaNee

Randwissen

N

e

e

J

a J

a

J

a

J

a

J

a

J

Papiersoort

JaJaJa

JaJaJaJaJa

JaJaJaJa

Dubbelzijdig

1>1enkelzijdig

JaJaJa

JaJaJaJaJa

JaJaJaJa

1>2 dubbelzijdig

Ja

Nee

Ja

Ja

Nee

Ja

Ja

Ja

Ja

Ja

Ja

Ja

2>2 dubbelzijdig

Ja

Nee

Ja

Ja

Nee

Ja

Ja

Ja

Ja

Ja

Ja

Ja

2>1dubbelz.naar 2

JaNee

JaJaNeeJa

JaJaJaJaJa

Boek - 2

Nee

Nee

Ja

Nee

Nee

Nee

Ja

Ja

Ja

Ja

Ja

Ja

Dubbelepagina

NeeNee

Ja

NeeNeeNee

JaJaJaNee

NeeNeeNee

Notitie

Nee

Nee

Ja

Nee

Nee

Ja

Ja

Ja

Nee

—

—

—

—

Taakopbouw

NeeJaJa

JaJaNeeJaJa

JaJaJaJaJa

Nee

2in1/4in1

Nee

Nee

Ja

Ja

Nee

Ja

Ja

Ja

Nee

—

—

—

—

ID-kaart

Nee

Nee

Ja

Ja

Nee

Ja

Ja

Ja

Nee

—

—

—

—

XYZoom

*2

Ja

Ja

*3

*3

Ja

Nee

Ja

Ja

Ja

Ja

Ja

Ja

Taakopslag

JaJaJa

JaJaJaJaJa

JaJaJaJaJa

*1 Zelfs wanneer Niet sorteren is ingesteld, wordt Sorteren automatisch ingesteld.
*2 De op een later tijdstip ingestelde functie is geldig en de reproductiefactor zal automatisch op 100% worden ingesteld
*3 De op een later tijdstip ingestelde functie is geldig en de automatische zoomselectie (AMS) zal worden geactiveerd.

Combinatie Matrix 2/2

VolgendeinstellingReedsingesteld		Dubbelepagina	Notitie	Taakopbouw	2In1/4in1	ID-KAART	XY zoom	Taakopslag
Gemengdeorigineelformaten		NeeNee	NeeNeeNee	NeeJa
Afwerking	Nietsorteren	*1*1Ja	*1*1JaJa
	Sorteren	JaJaJa	JaJaJaJa
	Gedraaidsorteren	NeeNee	JaJaJa	NeeJa
	Tijdschriftsorteren	NeeNee	NeeNeeNee	NeeJa
Beeldverplaatsen		Nee	Ja	Ja	Ja	Ja	Ja	Ja
Randwissen		JaJaJa	JaJa	NeeJa
Papiersoort		JaJaJa	JaJaJaJa
Dubbelzijdig	1>1enkelzijdig	JaJaJa	JaJaJaJa
	1>2dubbelzijdig	NeeNee	JaNeeNeeJaJa
	2>2dubbelzijdig	NeeNee	JaNeeNeeJaJa
	2>1dubbelz.naar2	NeeNee	JaNeeNeeJaJa
	Boek-2	NeeNee	NeeNeeNeeJaJa
Dubbelepagina			NeeNee	NeeNeeJaJa
Notitie		Nee		NeeNeeNeeJaJa
Taakopbouw		NeeNee		NeeNeeNeeJa
2in1/4in1		NeeNee	Nee		NeeNeeJa
ID-kaart		NeeNee	NeeNee		NeeJa
XYZoom		JaJa	*2	*2*3		Ja
Taakopslag		JaJaJa	JaJaJa

*1ZelfswanneerNietsorterenisingesteld,wordtSorterenautomatischingesteld.
*2Deopeenlatertijdstipingesteldefunctieisgeldigendereproductiefactorzalautomatischop100%
wordeningesteld.
*3 De op een later tijdstip ingestelde functie is geldig en de automatische zoomselectie (AMS) zal
wordengeactiveerd.

Afdelingscodelijst

DEPARTMENT CODE LIST

			PAGE : 001TIME : 02-10-2011 09:30TEL NUMBER : XXX-XXX-XXXXNAME :XXXXXXXXXX
DEPT NBR	NAME	DEPT CODE	COPY PGS	TX PGS	RX PGS	Print PGS
D 01	XXXXXXXXXX	XXXXX	XX	XX	XX	XX
D 02	XXXXXXXXXX	XXXXX	XX	XX	XX	XX
D 03	XXXXXXXXXX	XXXXX	XX	XX	XX	XX
D 99	XXXXXXXXXX	XXXXX	XX	XX	XX	XX

Functielijst

FUNCTION LIST

Lijst verbruiksmaterialen

SUPPLY NOTICE FORM

SETUP INFORMATION

DESTINATION SETUP : XXX-XXX-XXXX

DATE & TIME : 02-10-2011 09:30

CUSTOMER NUMBER : XXX-XXX-XXXX

Aan/uit schakelaar 37

Aan/uit-schakelaar 30

Aanbevolen papier 41

Aanbevolen tonercartridge 15, 200

Aangepast menu 165

Aanleglijst originelen 31

Aanpassing volume 146

Aantal gekopieerde of afgedrukte vellen 123

Aantal kopieën 36, 62

Aanvaardbare originelen 56

Afdekklep 28

Afdelingcode 37

Afdelingtoegangscode 150

Afdrukbelichting van originelen toets/LEDs 35

Afdrukinstelling 82, 169

AFWERK 87

Afwerkfunctie 173

Afwijzing van aansprakelijkheid 25

Alarm LED 35

Algemene veiligheidsmaatregelen 18

AMS 78

APS 73

APS/AMS 167

APS/AMS selectie toets/LED's 74, 79

APS/AMS selectie toets/LED's 33

Automatisch documentinvoersysteem 28, 60

Automatisch documentinvoersysteem met omkeerinrichting 28, 60

Automatische belichtingsinstelling 83

Automatische dubbelzijdige kopieereenheid .... 28

Automatische papierselectie (APS) ...... 73

Automatische zoomselectie (AMS) 78

B

Bediening van het menu 124

Bedieningspaneel 30, 33

Belichting aanpassing toetsen/LED's ..... 35

Belichtingsniveau 83

Berichtengebied 36

Beschrijving van elk onderdeel 28

C

Calqueerpapier 40

CANCEL toets 35

Cartridge-controlefunctie 15

CLEAR/STOP toets 34

Contrastaanpassing 34

Controle 212

Controle van de menustructuur 123

Contunue kopieersnelheid .....219

COPY toets/LED's 35

Corona 213

D

Dagelijkse controle 212

DATA LED 35

Datum en tijd 126

Datuminstelling 128

Densiteitaanpassing 171

Dik papier 40,67

Doorgaan met kopieren 64

Extern toetsenbord 30

F

FAX TX/RX LED 34

Functieomschakeltoetsen ....34

Glasplaat voor originelen ....30, 57

H

Handinvoerbak 28,67

Handmatige papierselectie 74

Hoofdscherm "Kopieerinstelling" .....36

Hoofdscherm Instelling

gebruikersfuncties 123

|

Identificatieplaatje 22

ID-KAART 87,112

In- en uitzoomen van de kopieën 78

Inbindruimte maken 92

Indicator papierformaat 29

Ingestelde functies bevestigen 72

Instelling aangepaste modus ....36

Instelling dag/weekklokfunctie 143

Instelling druktoetstoon 148

Instelling klokfunctie 135

Instelling papierformaat 131

Instelling vervolgscherm 133

INTERRUPT toets 33,65

K

Keuzetoets 86

Klep aan de voorzijde 29

Klokinstelling 126

Kopieermenu 86

Kopieerpapier aanbrengen 40

Kopieerproces stoppen 64

Kopieopvangbak 30

Kopiëren 62

Kopiëren en sorteren 88

Kopiëren met handinvoer 67, 68

Kopiëren met onderbreking 65

L

Lage energiestand 26

LCD scherm 34

Lijst afdruknotatie 225

Lijsten afdrukken 177

M

Maandinstelling 128

MAGAZINE SORT 90

Matrix gecombineerde kopieerfuncties .. 223

Maximaal aantal

originelen die in één keer kunnen

worden gescand 56

Melding 182

Menulijst afdrukken 179

Menustructuur 123

MIXED SIZE toets/LED 33

N

Niet aanvaardbare papiersoorten 41

NOTITIE 87,105

Numerieke toetsen 34

0

Opbergvak voor bedieningshandleiding ... 28

Opmaak tijdweergave 128

Optimaliseringsfunctie afdrukkwaliteit ..... 16

Optionele uitrusting 32

Opvang originelen 61

Opvang papieruitvoer 30

ORIGINAL toets/LED's 35

Originelen plaatsen 56, 61

Overdracht corona 214

Overhead sheets 40,67

P

Paklijst 222

Papier 40, 41, 42

Papier in de laden aanbrengen .....42, 46

Papier is op 63

Papier opslaan 41

Papierinvoerdeur 29

Papierinvoereenheid 29

Papierlade 29

Papierlademoduul ....29

Papierselectie 73

PAPIERSOORT 87

Papiersoort 40, 60, 67

Papierstoring 184

Papierstoring (Automatisch documentinvoersysteem met omkeerinrichting, boven) ....188

Papierstoring (Automatisch documentinvoersysteem met omkeerinrichting, onder) ....186

Papierstoring

(Automatisch documentinvoersysteem, boven) 188

Papierstoring

(Automatisch documentinvoersysteem, onder) 186

Papierstoring (Automatische dubbelzijdige kopieereenheid) ....190

Papierstoring (handinvoerbak) .....190

Papierstoring (Pedestal voor papierinvoer) 197

Papierstoring (transporteenheid) .....191

Pedestal voor papierinvoer .....29, 46

Pijl toetsen 35

R

RAND WISSEN 87,94

Reinigen (overdracht corona) .....214

Reiniging 212

Reproductiefactor 36,78

ROTEREN 89

S

Scangebied 30

SETTINGS toets 34

Slaapstand 26,38

Specificaties 218, 220

Specificaties van opties 220

Standaard instellingen 72

START toets 34

Storingzoeken 181, 205

Stroomaansluiting 30

Stroomvoorziening in-/uitschakelen 37

Superslaapstand 26,38

T

TAAKOPBOUW 87,107

TAAKOPSLAG 87,117

Taal 129

Tijd van de automatische energie- besparingsstand 137

Tijd van de automatische slaapstand / superslaapstand .... 138

Tijd van de automatische wis-functie ..... 135

Tonercartridge 15, 30, 198, 200

Tonercartridge vervangen 198

Tonervoorraad controlefunctie 15

Transporteenheid 191

TWEE PAGINA'S 87,103

Tweezijdig kopiëren 96

U

USB-aansluiting 30

USER FUNCTIONS toets 33

V

Vastgelopen papier (fusereenheid) ..... 193

Vastgelopen papier (Papierinvoereenheid) 195

Vastleggen van het formaat van het kopieerpapier 50

VERPL. BEELD 87, 92

Verschillende formaten kopieren 76

Voordat de servicemonteur wordt gebeld 205

Voorzorgsmaatregelen bij het Automatisch documentinvoersysteem met omkeerinrichting (optie) / Automatisch documentinvoersysteem (optie) ...... 60

W

Weergave datum en tijd 128

Weergave melding instellen 175

Weergave ROM-versie 180

Weergave toetsselectie 36

Wijzigen van de instellingen 123

Witte plaat 31

X

XY-ZOOM 87,115

Z

Zijdeur 28
