Type product	Autoradio
Merk	Roadstar
Model	CD-652
Afmetingen (b x h x d)	178 x 50 x 160 mm (1 DIN)
Gewicht	Ongeveer 1,2 kg
Voeding	12 V DC (negatief aan massa)
Maximaal vermogen	4 x 50 watt
RMS-vermogen	4 x 25 watt
CD-speler	Ja, ondersteunt CD, CD-R, CD-RW
Radio-ontvanger	FM/AM (PLL-synthesizer)
Frequentiebereik FM	87,5 - 108 MHz
Frequentiebereik AM	522 - 1620 kHz
Geheugen zenders	30 (18 FM + 12 AM)
Aux-ingang	3,5 mm jack voor extern apparaat
USB-poort	Ja (achterpaneel, voor USB-sticks)
Afstandsbediening	Ja, meegeleverd
Display	LCD met witte achtergrondverlichting
Equalizer	Ja, voorinstellingen (pop, rock, klassiek, etc.)
Bass Boost	Ja, schakelbaar
Luidsprekeruitgangen	4 kanalen (voor/achter)
Subwoofer-uitgang	Ja, RCA
Telefoonstilleggen (Mute)	Ja, via draad
Beveiliging	Afneembaar frontpaneel (detachable faceplate)
Inclusief accessoires	Montagebeugel, bedieningspaneel, afstandsbediening, kabels

Veelgestelde vragen - CD-652 ROADSTAR

Hoe installeer ik de Roadstar CD-652 autoradio?

Verbind de ISO-stekker met de auto-bedrading. Sluit de luidsprekers aan op de juiste kanalen. Plaats de radio in de 1 DIN-sleuf en bevestig met de montagebeugel. Sluit de afneembare faceplate aan na installatie.

Waarom werkt mijn CD niet?

Controleer of de CD correct is geplaatst met het label naar boven. Reinig de CD met een zachte doek. De radio ondersteunt CD, CD-R en CD-RW. Probeer een andere CD.

Hoe stel ik radiozenders in?

Druk op SRC om naar radio te schakelen. Houd BAND ingedrukt voor automatisch zoeken. Gebruik MEM om zenders op te slaan. U kunt 18 FM- en 12 AM-zenders opslaan.

Kan ik een USB-stick aansluiten?

Ja, de CD-652 heeft een USB-poort aan de achterzijde. Sluit een USB-stick aan met MP3/WMA-bestanden. Selecteer USB via de SRC-knop.

Hoe gebruik ik de aux-ingang?

Sluit een extern apparaat (bijv. telefoon) aan via de 3,5 mm jack op de voorkant. Druk op SRC totdat 'AUX' wordt weergegeven.

Wat moet ik doen als de faceplate niet werkt?

Zorg dat de faceplate goed is vastgeklikt. Reinig de contactpunten met een droge doek. Als het probleem aanhoudt, controleer dan de zekering.

Hoe pas ik de geluidsinstellingen aan?

Druk op SEL om door instellingen (bass, treble, balance, fader) te fietsen. Draai aan de volumeknop om aan te passen. Met EQ kiest u een voorinstelling.

Waarom knippert het display?

Dit kan wijzen op een beveiligingscode. Als het knippert, moet u de code invoeren (zie handleiding). Anders kan het een losse aansluiting zijn.

Hoe verwijder ik de faceplate?

Druk op de RELEASE-knop aan de zijkant. Trek de faceplate naar u toe. Bewaar hem op een veilige plaats om diefstal te voorkomen.

Wat is het maximale vermogen van de versterker?

Het maximale vermogen is 4 x 50 watt. Het RMS-vermogen is 4 x 25 watt bij 4 ohm. Gebruik luidsprekers met een geschikte impedantie.

GEBRUIKSAANWIJZING CD-652 ROADSTAR

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.

Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Windmolenweg 42, 7548 BM Boekelo

Internet: www.conrad.nl of www.conrad.be

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.

Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk. Bewaar deze gebruiksaanwijzing zorgvuldig!

Inhoudsopgave

pagina

Veiligheidsaanwijzingen 3

Bedieningselementen 4

Kenmerken 5

Installatie 5

ISO-aansluiting 7

Beschrijving van de functies

8

Hartelijk dank voor aankoop van dit product.

Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de Roadstar MP3-CD-tuner in gebruik neemt.

Het apparaat voldoet aan de minuimeisen van de EU-richtlijn 89/336 en is volgens de standaards EN50013, EN50020 opgebouwd.

U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

VEILIGHEIDSAANWIJZINGEN

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze gebruiksaanwijzing, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het apparaat.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Donkerstraling bij geopende apparaten en defecte sluiting. Bediening of regeling van de technische eigenschappen of andere niet gespecificeerde procedures bij deze handmatige werkzaamheden leiden tot blootstelling aan gevaarlijke laserstralen.

Stel het apparaat niet bloot aan vochtigheid of regen.

Plaats het apparaat op een plek waarbij het onbelemmerd geventileerd kan worden.

Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen.

Autoradio CD-652USMP/FM

CD/CD-R/CD-RW/MP3-speker met PLL-FM-Stereo-FM-radio, radio-data-systeem met PTY, USB-aansluiting en SD/MMC-kaartslot en afneembaar bedieningspaneel

Positie van de bedieningselementen

1. AAN-/UIT-toets
2. Keuzefunctie/ TA-zoeken/ DPI-masker/ Audio-DSP/ Loudness/ESP/multi CD-gedeelte/BIP/zoeken/Stereo/Lokal-toets (SEL)
3. Volumeregeling omhoog/ omlaag (+, - bas/treble/balans/fader)
4. Voorkeur-toetsen (1,2,3,4,5,6)
5. AF-toets
6. TA-toets
7. PTY-toets
8. Display-toets (DISP)
9. Mode-toets (MOD)
10. Band-toets (BAND)
11. Auto/handmatig-doorzoeken achterwaarts (◀◀) of voorwaarts (▶◀)/ CD-tracks
12. Auto-zoektoets (A/PS)
13. Automatisch beluisteren tijdens scannen (SCAN)
14. LC-display
15. Bedieningspaneeel-ontgrendeltoets (♠)
16. CD-lade
17. CD-uitwerp-toets (▲)
18. CD-pauze-toets

19. CD-Intro-toets (INT)

20. CD-herhaal-toets (RPT)

21. CD-random-toets (RDM)
    22,23 Sprong 10 titels +/- keuze-toets (5.6)
22. RESET-toets
23. USB-aansluiting
24. Kaartslot voor multimedia kaarten (MMC) / SD card

Kenmerken

Dit apparaat is uitgerust met een afneembaar frontpaneel, FM-stereo en een CD / CD-R/CD-RW/MP3-speler met de onderstaande kenmerken:

• De sterkste radiozenders slaan automatisch de beste (sterkste) programma's in de volgorde van hun sterkte op (AS)
• Elektronische volume-, bas-, treble-, fader- en balansregelaar.
• Nauwkeurig elektronisch afstemmen door de fasekoppelingring (P.L.L.)-circuit.
  • 18 programmeerbare zendergeheugen (6 FM1/ 6 FM2/ 6 FM3)
• Loudness-regelaar
• Handmatige /automatische (Seek) afstemknop omhoog en omlaag
  • Bandkeuzeschakelaar (BAND) voor het kiezen van FM1/FM2/FM3
  • Displayfuncties (frequentie, zendernaam, programmatype, klok)
  • Klok-functie in RDS
• CD/ MP3-speler
• Voorversterkte uitgang (RCA, op de achterzijde) voor het aansluiten van een externe versterker.
• Afneembaar frontpaneel ter beveiliging tegen diefstal
  • Verlichtingssysteem
  • USB-aansluiting en SD/MMC-kaartslot
  • 64 MB-USB memory-stick wordt meegeleverd
• RDS-functie: PI (programma-identificatie) TA (verkeersinformatie) PS (programmaservice) PTY (type programma) AF (lijst alternatieve frequenties) TP (traffic programma)

Installatie

Voorzorgsmaatregelen

• Kies zorgvuldig een inbouwplaats voor uw autoradio zodat het niet de normale rijhandelingen kan beïnvloeden.
• Installeer de autoradio niet in de nabijheid van hoge temperaturen, zoals direct zonlicht, verwarmingsopeningen en waar het blootgesteld wordt aan stof, vuil of extreme trillingen.
• Gebruik enkel het bijgeleverde montagemateriaal om een veilige installatie te garanderen.
• Verwijder eerst het frontpaneel voordat u de radio installeert.

Aanpassen van de montagehoek

De montagehoek moet minder dan 20° zijn.

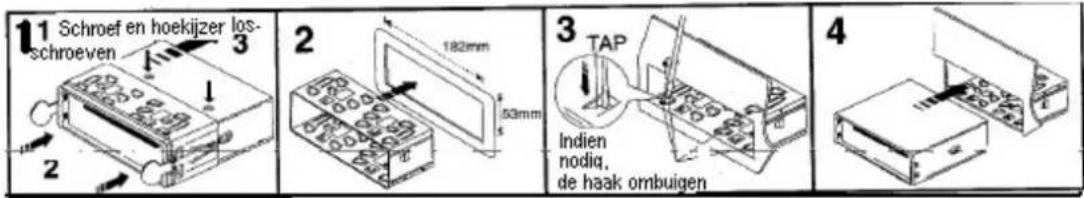

Voorbeeld voor een montage

Inbouw in het dashboard

Aanwijzing: Bewaar de ontgrendelsleutel zorgvuldig op een veilige plek, u heeft hem bij een latere uitbouw weer nodig.

Verwijderen en opnieuw monteren van het frontpaneel

Het frontpaneel kan ter beveiliging tegen diefstal afgehaald worden.

Verwijderen van het frontpaneel

Voordat u het frontpaneel verwijdert drukt u eerst op de OFF-toets. Daarna drukt u op de ONTGRENDEL-toets, trek dan het frontpaneel er uit zoals getoond in de afbeelding.

Monteren van het frontpaneel

Plaats de rechterkant van het frontpaneel op het toestel zoals getoond in de afbeelding en druk deze aan tot het vastklikt.

Let op dat u hierbij niet op het display of op de bedieningstoetsen drukt.

• Controleer dat u het frontpaneel met de juiste zijde op het toestel plaatst.
• Druk het frontpaneel bij het plaatsen niet te krachtig tegen het toestel. Een lichte druk is reeds voldoende. Gebruik de meegeleverde beschermhoes als u het frontpaneel transporteert.
• Let bij het plaatsen eveneens op dat u niet te krachtig tegen het displayvenster aandrukt.

RCA-bus line out

(achter) -grijs : rood (rechts)

: wit (links)

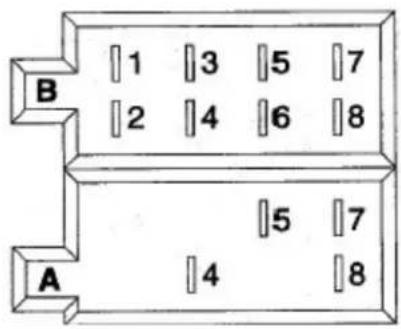

Connector A

1.

2.

3.

1. geheugen +12 V

2. uitgang autoantenne

6.

1. +12V (aan het contactslot)

2. aarde

Opmerking:

(Connector A nr.7) moet aan de auto-ontsteking aangesloten worden om te voorkomen dat zich de autoaccu kan ontladen, wanneer de auto langere tijd niet gebruikt wordt.

Connector B

1. luidspreker (+) rechtsachter

2. luidspreker (-) rechtsachter

3. luidspreker (+) rechts voor

4. luidspreker (-) rechts voor

5. luidspreker (+) links voor

6. luidspreker (-) links voor

7. luidspreker (+) links achter

8. luidspreker (-) links achter

Onderhoud

Vervangen van de zekering

Indien de zekering doorgebrand is moet u de stroomaansluiting controleren en de zekering vervangen. Wanneer een nieuwe zekering na het plaatsen opnieuw doorbrandt, ligt dit eventueel aan een interne storing. Raadpleeg in dit geval het dichtstbijzijnde servicepunt.

Let op

Gebruik voor elke kabel de voorgeschreven ampèresterkte, wanneer u een zekering met meer ampère gebruikt kan dit ernstige schade veroorzaken.

(1) Power AAN/UIT(PWR)

Plaats het frontpaneel op het toestel en druk op de power-toets om het toestel in te schakelen. Druk opnieuw op de PWR-toets om het toestel uit te schakelen en druk op de ontgrendeltoets (14) om het frontpaneel te verwijderen.

Opmerking: Druk nooit op de ontgrendeltoets indien het toestel ingeschakeld is, er is nog spanning aanwezig ook als het toestel uitgeschakeld is.

(2, 3) Keuzetoets (SEL) volumeregeling

Draai deze knop, om het VOLUME/BAS/TREB/BAL/FAD in te stellen. Om andere functies te kiezen drukt u kort op de KEUZE-toets (3) tot de gewenste functie op het display verschijnt. In afbeelding 1 wordt getoond hoe de controlefuncties na het indrukken van de KEUZE-toets geselecteerd worden.

Afb. 1 Afbeelding van de klankfuncties

1. VOLUME 2. KEUZE (SEL) 3. BAS 4. TREBLE 5. BALANS 6. FADER

Volumeregeling (3)

Verhogen of verlagen van de geluidssterkte is mogelijk met de toetsen vol en vol. Deze toetsen werken hetzelfde voor de bassen, treble, balans en fader wanneer deze via de keuze-toets (2) geselecteerd zijn.

TA SEEK / TA ALARM (2)

Druk op de SEL-toets langer dan 2 sec om een van de volgende functies te selecteren:

TA-ZOEK-mode of TA ALARM-mode wordt door drukken van de toetsen en geselecteerd.

TA-ZOEK-mode:

Als een momenteel beluisterde zendeer 5 seconden lang geen TP-informaties krijgt, schakelt de radio over op het volgende station, die niet dezelfde PI heeft dan de laatste zender, maar TP-informaties uitzendt.

In de TA-zoek-mode kan het actuele station naar een heel andere zender overschakelen, omdat er naar een TP-zender gezocht wordt en de veldsterkte van de actuele zender eventueel heel zwak is of geen TA-signaal heeft.

- TA-ALARM-mode:

In deze mode wordt niet overgeschakeld naar een alternatieve zender wanneer er geen TP-signaal aanwezig is, hier wordt echter een dubbele signaal (ALARM) gegeven om erop te wijzen dat er geen TP-signaal aanwezig is.

DPI-MASK (2)

Als de SEL-toets langer dan 2 sec. ingedrukt wordt, wordt deze functie geactiveerd.

MASK DPI: maskeert alleen dan als AF een andere PI heeft.

MASK ALL: maskeert de AF, die een ander PI en NO RDS signaal met veldsterkte heeft.

RETUNE L / S - CONTROLE (2)

Druk langer dan 2 sec. op de SEL toets om de terugkeer-mode (Return mode) te activeren.

RETUNE L: kies 90 seconden voor de begintijd van de automatische TA-zoekfunctie

RETUNE S: kies 30 seconden voor de begintijd.

AUDIO-DSP-CONTROLE (2)

Druk langer dan 2 seconden op de SEL-toets om deze functie te activeren.

LOUDNESS-instellingen (2)

Druk langer dan 2 seconden op de SEL-toets om deze functie te activeren.

LOUD AAN/ UIT wordt met toetsen VOL en VOL geselecteerd. De bassen en treble worden verhoogd.

ESP-mode (2)

Druk langer dan 2 seconden op de SEL-toets om 12 sec of 45 sec voor de ESP-mode te kiezen.

Opmerking: 12 sec/ 45 sec voor CD, 120 sec voor MP3.

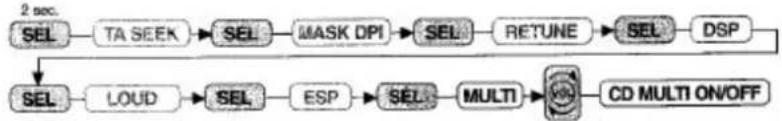

MULTI CD-gedeelte-mode (2)

Als de SEL-toets langer dan 2 seconden ingedrukt wordt, activeert de keuze-mode deze functie.

CD MULTI ON/OFF wordt met de VOL-knop geselecteerd. CD MULTI ON: leest multi-secties CD. CD MULTI OFF: leest alleen de eerste sectie.

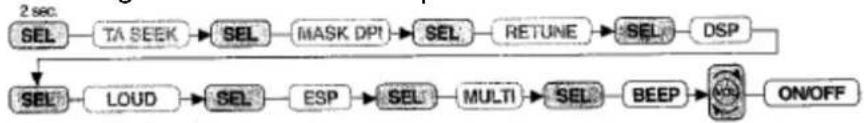

BEEP-MODE (2)

Druk langer dan 2 seconden op de SEL-toets om deze functie te activeren.

BEEP AAN: bij elke druk op een toets klinkt een signaal.

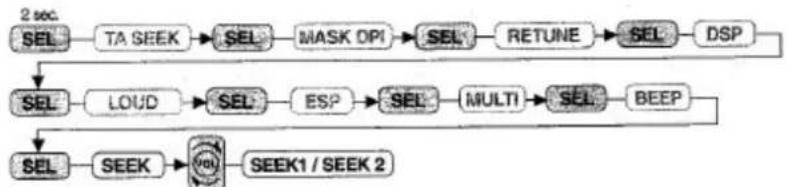

SEEK MODE (2)

Als de SEL-toets langer dan 2 seconden ingedrukt wordt, kan een van de volgende functies geselecteerd worden:

SEEK 1: Als SEEK 1 geactiveert is, stopt het zoeken AUTO SEEK SCAN wanneer een zender gevonden wordt, ook dan als er nogmaals op SEEK gedrukt wordt.

SEEK 2: Het automatische zoeken stopt niet na het vinden van een zender als deze toets ingedrukt vastgehouden wordt.

Na het loslaten van de SEEK-toets, stopt het toestel op een gevonden zender.

STEREO/MONO (2)

Als de SEL-toets langer dan 2 seconden ingedrukt wordt, kan een van de volgende functies geselecteerd worden:

Bij zwakke zenders en als er storingen zijn kan het beluisteren verbetert worden door MONO te kiezen.

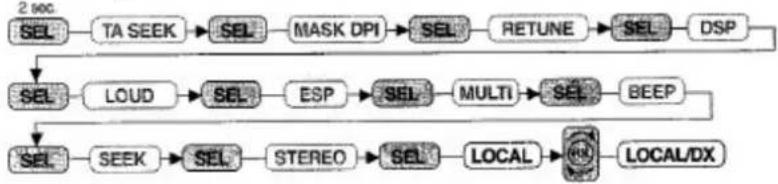

LOCAL/DX (2)

Als de SEL-toets langer dan 2 seconden ingedrukt wordt, kan een van de volgende functies geselecteerd worden:

Kies "Locaal" in gebieden met sterke zenders. De radio stopt alleen bij sterke zenders tijdens de handmatige afstem-zoekfunctie (LOC verschijnt). Kies "Distant" om ook de zwakke zenders te beluisteren.

4. Voorkeurzenders (1,2,3,4,5,6)

(A) Radio ontvangst:

Door kort op een van deze toetsen te drukken kan direct de geprogrammeerde zender gekozen worden. Als de toets langer dan 1 seconde ingedrukt wordt, wordt de momenteel spelende zender opgeslagen. Als de PTY-mode actief is wordt de PTY-toets als volgt onderverdeeld:

PTY muziekgroep -- PTY spraakgroep -- UIT

Muziek

1.Pop- Rock muziek

1. Ontspanning, lichte muziek

3.Classic / Andere muziek

4.Jazz / Country

5 Nationale muziek / Oldies

6 Volksmuziek

Gesproken informatie

1 Nieuws / Economie / Info's

2 Sport / Educatief / Drama

3 Cultuur / Wetenschap / Gevarieerd

4 Weer / Financiën / Kinderen

5 Sociaal / Religie / Telefoon

6 Reizen / Hobby / Documentaire

(B) CD/ MP3-speler werking

1. PAUZE

2. INTRO

3. HERHALEN

4. TOEVAL

De RDS functie, wat is RDS?

RDS (Radio Data Systeem) is de afkorting voor een digitaal radio-informatiesysteem welke door de EBU (European Broadcasting Union) ontwikkeld en op de markt is gebracht.

Via de normale FM -zenders uitgezonden, biedt RDS een reeks van informatie zoals de zendernaam, het programma, verkeersinformatie en nuttige functies voor het automatisch zoeken en omschakelen naar een beter te ontvangen frequentie voor hetzelfde programma.

5. AF/ REG-functie (alternatieve frequenties)

Kort op de AF/REG toets drukken voor het inschakelen van deze functie.

Bij een geactiveerde AF/REG functie wordt steeds naar het beste signaal gezocht voor de momenteel ingestelde zender. Deze toets langer dan 2 seconden indrukken voor het overschakelen naar de regionaal AAN/UIT-mode.

- Regionaal-mode AAN:

De AF omschakeling en PI SEEK geldt voor alle zenders die dezelfde PI code als de actueel ingestelde zender bezitten. REG wordt op het display getoond.

- Regionaal-mode UIT:

De regionale code in het PI-formaat wordt genegeerd indien de AF-functie of PI-SEEK op alle zenders uitgevoerd wordt.

6. "TA" -functie (verkeersinformatie)

Kort op deze toets drukken en de TA-functie wordt in- of uitgeschakeld.

Indien de TA-functie actief is en een verkeersinformatie wordt uitgezonden, dan wordt

• in de CD/MP3-mode tijdelijk overgeschakeld op radio ontvangst
• het geluid goed hoorbaar ingesteld indien deze op zacht volume staat.

7. "PTY"-functie (type programma)

PTY muziek -- PTY spraak -- PTY UIT

De PTY-functie is, zoals hiervoor beschreven, afhankelijk van de geprogrammeerde voorkeurtoetsen.

Wordt PTY gekozen, start de radio het zoeken naar overeenkomstige PTY-informatie en stopt als er een overeenkomstige PTY informatie gevonden wordt.

8. Display (DISP)

Met deze toets wordt overgeschakeld naar de displayweergavemode en wel als volgt:

1) Bij ontvangst van een RDS zender

Radiowerking

PS ---- CT ---- FREQ ---- PTY

CD/MP3-speler werking

CDP ---- CT ---- PS ---- FREQ ---- PTY

2) Bij ontvangst van GEEN RDS zender

Radiowerking

CLOCK ---- FREQ ----NO PTY

CD/MP3-speler werking

CDP ---- CT ---- FREQ ---- NO PTY

De aanduiding op het display duurt een paar seconden daarna verschijnt weer de eerste positie.

Opmerking: • CT = kloktijd

- FREQ = frequentie

9. MODE-toets

Met deze toets kan de gebruiker omschakelen tussen

AUX/TUNER/ CD-MP3/USB- of MMC/SD-mode.

10. BAND (BAND)

De frequentiebanden worden door achter elkaar drukken op deze toets opgeroepen FM1 --- FM2 --- FM3.

11. Automatische of handmatige afstemming (FREQ UP of FREQ DOWN)

(A) Radio-ontvangst

Door kort op deze toetsen te drukken kan handmatig afgestemd worden.

Langer dan 1 seconde op deze toetsen drukken, wordt het automatische zoeken naar een zender (SEEK) geactiveerd.

(B) CD/MP3\_SPELER

Kort op deze toetsen drukken om een titel verder of terug te springen.

Langer dan 1 seconde op deze toetsen drukken voor het vooruit-/achteruit zoeken.

12. Automatische afstemming (AUTO SEEK SEARCH) (A/PS)

Kort op deze toets drukken en de radio zal elke voorkeurzender afstemmen.

Als het signaal sterker dan de afstemdrempel is, blijft de radio 5 seconden op deze zender staan, daarna valt het geluid weg en het zoeken naar de volgende zender wordt gestart.

Wordt langer dan 1 seconde op deze toets gedrukt, worden de zes sterkste zenders in de overeenkomstige posities van de voorkeurtoetsen opgeslagen.

Als het automatische doorzoeken (AS) klaar is, wordt overgegaan tot het scannen/beluisteren van de opgeslagen zenders.

13. Automatisch beluisteren tijdens scannen (SCAN)

Deze toets heeft de functie RADIO SCANNEN.

Deze functie lijkt op de normale automatische zoekfunctie, maar de gevonden zender wordt 5 seconden lang afgespeeld.

14. LC-display

Het vloeibaar kristallen display toont de actuele ontvangst en de functies ervan.

BESTURING VAN DE CD-SPELER

11. TRACK/SEARCH KNOP

Voor- en achterwaarts zoeken naar muziektitels (of wisselen van muziekalbums)

Druk tijdens het afspelen op de SKIP toets (◄◄ of ►►om naar een gewenste titel te komen.

TERUG ▶ VOORUITt

Druk tijdens het afspelen op de SKIP toets (◄◄ of ►►) en houd deze vast om een snelle doorloop van de CD te starten. Als het gewenste muziekstuk gevonden is, laat u de toets los. De normale weergave wordt hervat.

Na het afspelen van de CD/MP3 wordt automatisch op radio-ontvangst overgeschakeld.

16 CD-vak

17. CD-uitwerptoets

Voor het uithalen van een CD op deze toets drukken.

18. Pauze-toets

Tijdens afspelen op de toets PAUZE (19) "PAU" drukken om de weergave kortstondig te stoppen. Opnieuw op deze drukken en de weergave wordt hervat.

Na het indrukken van deze toets verschijnt op het display "INTRO ON" en de eerste 10 seconden van elke titel op de CD worden afgespeeld.

Druk opnieuw op deze toets om de normale weergave te hervatten.

20. Repeat toets "RPT"

Na het drukken van deze toets verschijnt "RPT" op het display, de actuele song zal zolang herhaald worden totdat de RPT-toets opnieuw ingedrukt wordt.

21. RANDOM-toets "RDM"

Na het indrukken van deze toets verschijnt op het display "RDM" en alle tracks worden in willekeurige volgorde afgespeeld en niet in de normale volgorde. Om deze mode te verlaten drukt u opnieuw op de toets "RDM" (21).

22.,23. SPRONG 10 titels +/- KEUZETOETS (met MP3)

M5:10 titels terug M6: 10 titels vooruit

* "AS/PS" functioneert in de digitale audio mode in de functie CDP MP3 als keuzetoets. Als op AS/PS gedrukt wordt is de digitale audio MP3 mode actief.

1. Titels op nummers opzoeken:

• Druk op "A/PS" om de zoekfunctie te starten.
  • Druk op "SEL" het eerste cijfer knippert.
• Met de toetsen "VOL VOL /VOL VOL", selecteert u het eerste cijfer.
• Druk op "SEL" en het tweede cijfer knippert.
• Met de toetsen "VOL VOL /VOL VOL", selecteert u het tweede en derde cijfer.
• De gezochte titel wordt automatisch afgespeeld.

2. Een bepaalde titel in albums zoeken:

• Druk tweemaal op "A/PS" om de zoekfunctie te starten.
• Druk op "SEL". De albums worden getoond.
• Met de toetsen "VOL VOL /VOL VOL", selecteert u het eerste album.
• Druk nog een keer op "SEL". Het eerste album wordt geopend en de titels worden getoond.
• Met de toetsen "VOL /VOL", selecteert u een gewenste titel.
• Druk op "SEL" en de geselecteerde titel wordt afgespeeld.

3. Zoeken op naam

• Druk driemaal op "A/PS" om de letter-zoekfunctie te activeren.
• Druk op "SEL", de letter "A" wordt getoond.
• Met de toetsen "VOL VOL /VOL VOL", selecteert u de gewenste letters.
  • Druk langer dan 2 seconden op "SEL".
• De titel met de geselecteerde letters wordt getoond.
• Met de toetsen "VOL VOL /VOL VOL", selecteert u de gewenste titel.
• Druk op "SEL" en de geselecteerde titel wordt afgespeeld.

RESET-TOETS

De Reset-toets (24) bevindt zich aan de binnenkant. De Reset- toets moet vanwege de volgende redenen geactiveerd worden:

• Eerste installatie van het apparaat, als alle kabels aangesloten zijn
• Bediening met de functietoetsen niet meer mogelijk
• Foutsymbool op het display.

Een draagbare MP3-speler aansluiten

25. USB-aansluiting

Gebruik de USB-kabel om een draagbare MP3-speler aan te sluiten.

BELANGRIJKE INFORMATIE:

De autoradio werd ontwikkeld volgens de actuele stand in de ontwikkeling voor het USB-bereik. Het grote aantal van de verschillende USB-opslagmedia die op de markt komen, is het echter niet mogelijk om een volledige compatibiliteit met alle USB-opslagmedia te waarborgen

Een 100%-zekerheid voor een datatransfer tussen memorystick en autoradio kunnen wij om die reden uitsluitend garanderen voor de originele meegeleverde USB-memorystick.

26. Sleuven voor MULTI-MEDIA CARD (MMC) /SD CARD

Ondersteund uitsluitend MP3 ID3-formaat.

TECHNISCHE GEGEVENS

CD/MP3/-spelergedeelte

Ruisverhouding >60 dB

Kanaalscheiding >50 dB (1 kHz)

Frequentieloop 20 Hz - 20 kHz

FM-tuner

Gevoeligheid 3μV

Stereoscheiding 35 dB

Ruisverhouding 55 dB

Frequentiebereik 87.5 - 108.0 MHz

Kanaal stap 50 kHz

IF-frequentie 10.7 MHz

Line-Out

Uitgang 350 mV

Impedantie 10 kOhm

Algemeen

Werkspanning 13,8 V DC (10,8 - 15,6V), negatieve aarding

Luidspreker impedantie 4 pf 8 Ohm

Max. uitgangsvermogen 40 W x 4 kanalen

Opmerking: wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.

Roadstar® is een geregistreerd handelsmerk van Roadstar S.A. -Zwitserland.
