Type product	Autoradio
Merk	Roadstar
Model	CS-736RD FM
Afmetingen (B x H x D)	178 x 50 x 150 mm
Gewicht	0,8 kg
Voeding	12 V DC (autoaccu)
Radiofrequentiebereik FM	87,5 – 108 MHz
Gevoeligheid FM	≤ 3 µV
Uitgangsvermogen	4 x 20 W (max)
Functies	FM-radio, automatisch zoeken, voorinstellingen, LCD-display
Aansluitingen	Stroom, luidsprekers, antenne
Bediening	Draaiknoppen en drukknoppen
Montage	Inbouw in dashboard (1-DIN)
Behuizing	Metaal, zwart
Omgevingstemperatuur	-10 °C tot +60 °C
Luchtvochtigheid	≤ 90% (niet-condenserend)
Zekering	10 A (glaszekering)
Reiniging	Droge, zachte doek; geen oplosmiddelen
Veiligheid	Gebruik volgens instructies; uitschakelen bij onderhoud
Repareerbaarheid	Vervangbare zekering; overige reparaties door vakman
Inhoud verpakking	Autoradio, montagemateriaal, handleiding

Veelgestelde vragen - CS-736RD FM ROADSTAR

Hoe installeer ik de Roadstar CS-736RD FM in mijn auto?

Sluit de stroomkabel aan op 12 V DC (accu), de luidsprekerkabels op de speakers en de antenne. Gebruik het meegeleverde montagemateriaal om de radio in het dashboard te bevestigen. Raadpleeg de handleiding voor details.

Hoe kan ik FM-zenders opslaan?

Druk op de knop 'Scan' of 'Auto Memory' om zenders automatisch te zoeken en op te slaan. U kunt ook handmatig afstemmen en een geheugenplaats selecteren door de knop 'Memory' ingedrukt te houden.

Wat moet ik doen als de radio geen stroom krijgt?

Controleer eerst de zekering (10 A) in de radio. Vervang deze indien nodig. Controleer ook de aansluitingen op de accu en het contactslot.

Heeft de radio een USB- of AUX-ingang?

De CS-736RD FM is een basismodel en heeft alleen FM-radio. Er is geen USB- of AUX-ingang aanwezig. Gebruik een FM-transmitter voor externe apparaten.

Hoe kan ik het display verlichten?

Het LCD-display is standaard verlicht wanneer de radio is ingeschakeld. Bij daglicht is de verlichting helderder; bij nacht dimt deze automatisch of kunt u de dimmerknop gebruiken.

Wat is het maximale uitgangsvermogen?

Het maximale uitgangsvermogen is 4 x 20 W. Het RMS-vermogen ligt lager (ca. 4 x 10 W). Gebruik luidsprekers met een impedantie van 4 ohm.

Kan ik de radio ook in een boot of caravan gebruiken?

Ja, mits de voedingsspanning 12 V DC is. Zorg wel voor een geschikte montage en bescherming tegen vocht.

Hoe vervang ik de zekering?

Schakel de radio uit en verwijder de stroomaansluiting. Open het zekeringhoudertje (meestal aan de achterzijde) en vervang de oude zekering door een nieuwe van 10 A (glaszekering).

Waarom ontvang ik geen zenders?

Controleer of de antenne goed is aangesloten en niet beschadigd is. Zorg dat u zich in een gebied met voldoende signaalsterkte bevindt. Probeer de radio in de handmatige modus te scannen.

Hoe reinig ik de autoradio?

Gebruik een droge, zachte doek om het frontpaneel en het display schoon te maken. Gebruik geen oplosmiddelen of schurende middelen om beschadiging te voorkomen.

GEBRUIKSAANWIJZING CS-736RD FM ROADSTAR

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.

Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Windmolenweg 42, 7548 BM Boekelo

Internet: www.conrad.nl of www.conrad.be

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.

Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk. Bewaar deze gebruiksaanwijzing zorgvuldig!

Inhoudsopgave

pagina

Veiligheidsaanwijzingen 3

Bedieningselementen 4

Kenmerken 5

Installatie 5

ISO-aansluiting 7

Beschrijving van de functies

8

Hartelijk dank voor aankoop van dit product.

Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de

Roadstar CD-656UWM/FM in gebruik neemt.

Het apparaat voldoet aan de minimumeisen van de EU-richtlijn 89/336 en is volgens de standaards EN50013, EN50020 opgebouwd.

U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

VEILIGHEIDSAANWIJZINGEN

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze gebruiksaanwijzing, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het apparaat.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Donkerstraling bij geopende apparaten en defecte sluiting. Bediening of regeling van de technische eigenschappen of andere niet gespecificeerde procedures bij deze handmatige werkzaamheden leiden tot blootstelling aan gevaarlijke laserstralen.

Stel het apparaat niet bloot aan vochtigheid of regen.

Plaats het apparaat op een plek waarbij het onbelemmerd geventileerd kan worden.

Stel het apparaat niet bloot aan direct zonlicht of andere warmtebronnen.

CD-656USWM/FM

Auto-CD/CD-R/CD-RW/MP3-speler met PLL FM-Stereo-FM-radio,

Radio-data-systeem met PTY,

USB /SD / MMC-card-sleuf en codering en afneembaar bedieningspaneel

Positie van de bedieningselementen

1. Stroomnettoets AAN / UIT

2. Functie-keuzetoets: bas / treble / balans / fader / TA-volume/ beginvolume/ CT /EON /REC mode / DSP

3. Volume omhoog/ omlaag voor bas / treble / balans / fader / TA-volume/ beginvolume/ CT / EON / REC mode / DSP

4. Voorkeur-toetsen (1,2,3,4,5,6)

5. AF-toets

6. TA-toets

7. PTY-toets

8. Display-toets (DISP)

9. Modus /loudness-toets (MD/LD)

10. Band-/ Enter-toets (BD/ENT)

11. Auto/handmatig-zoekfunctie achterwaarts (◀) of voorwaarts (▶)/ CD-tracks

12. Auto-zoekfunctie-toets (A/PS)

13. 'SCAN' Automatisch beluisteren tijdens scannen (SCN/REC•)

14. LC-display

15. Bedieningspaneeel-ontgrendeltoets ( Ⓗ )

16. CD-lade

17. CD-uitwerp-toets (▲)

18. CD-pauze-toets (PAU)

19. CD-Intro-toets (INT)

20. CD-herhaal-toets (RPT)

21. CD-random-toets (RDM)

22,23 Sprong 10 titels +/- keuze-toets (5.6)

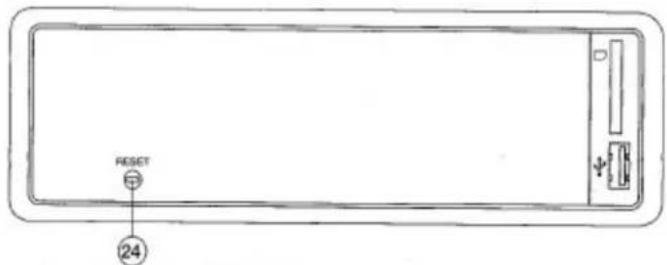

1. RESET-toets

2. USB-aansluiting

3. Sleuven voor MULTI-MEDIA CARD (MMC) / SD CARD

Kenmerken

Dit apparaat is uitgerust met een afneembaar frontpaneel, FM-stereo en een CD / CD-R/CD-RW/MP3-speler met de onderstaande kenmerken:

• De sterkste radiozenders slaan automatisch de beste (sterkste) stationen in de volgorde van hun sterkte op (AS)
• Elektronische volume-, bas-, treble-, fader- en balansregelaar.
• Nauwkeurig elektronisch afstemmen door de fasekoppelingring (P.L.L.)-schakelcircuit.
  • 18 programmeerbare zendergeheugen (6 FM1/ 6 FM2/ 6 FM3)
• Loudness-regelaar
  • Gemakkelijk te bedienen power-toets (aan/uit)
• Handmatige /automatische (Seek) afstemknop omhoog en omlaag
  • Bandkeuzeschakelaar (BND) voor het kiezen van FM1/FM2/FM3
  • Displayfuncties (frequentie, zendernaam, programmatype, klok)
  • Klok-functie in RDS
  • CD- en MP3/ WMA-speler
• Voorversterkte uitgang (RCA, op de achterzijde) voor het aansluiten van een externe versterker.
• Afneembaar frontpaneel ter beveiliging tegen diefstal
  • Verlichtingssysteem
  • USB /SD /MMC-card sleuven en codering
• RDS-functie: PI (programma-identificatie) TA (verkeersinformatie) PS (programmaservice) PTY (type programma) AF (lijst alternatieve frequenties) TP (traffic programma)

Installatie

Voorzorgsmaatregelen

• Kies zorgvuldig een inbouwplaats voor uw autoradio waarbij deze niet de normale rijhandelingen van de bestuurder kan beïnvloeden.
• Installeer het toestel niet in de buurt van hoge temperaturen, zoals direct zonlicht, verwarmingsopeningen of waarbij het toestel blootgesteld wordt aan stof, vuil of extreme trillingen.
• Gebruik enkel het bijgeleverde montagemateriaal om een veilige installatie te waarborgen.
• Verwijder eerst het frontpaneel voordat u het toestel installeert.

Aanpassen van de montagehoek

De montagehoek moet minder zijn dan 20°.

Voorbeeld voor een montage

Inbouw in het dashboard

Aanwijzing: Bewaar de ontgrendelsleutel zorgvuldig op een veilige plek, u heeft hem bij een latere uitbouw weer nodig.

Verwijderen en opnieuw monteren van het frontpaneel

Het frontpaneel kan ter beveiliging tegen diefstal afgehaald worden.

Verwijderen van het frontpaneel

Voordat u het frontpaneel verwijdert drukt u eerst op de OFF-toets.

Daarna drukt u op de ONTGRENDELINGS-toets, trek dan het frontpaneel er uit zoals getoond in de afbeelding.

Monteren van het frontpaneel

Plaats de rechterkant van het frontpaneel op het toestel zoals getoond in de afbeelding en druk deze vast tot het inklinkt.

Let er op dat u hierbij niet op het display of op de bedieningstoetsen drukt.

• Overtuig u er van dat u het frontpaneel met de juiste zijde op het toestel plaatst.
• Druk het frontpaneel bij het plaatsen niet te krachtig tegen het toestel. Een lichte druk is reeds voldoende. Gebruik de meegeleverde beschermhoes als u het frontpaneel transporteert.
• Let bij het terugplaatsen van het bedieningsgedeelte er op dat u niet te krachtig tegen het displayvenster aandrukt.

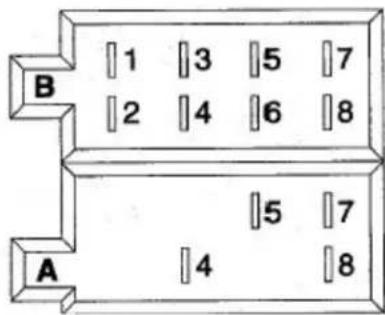

ISO-aansluiting

RCA-bus uitgangskabel

(achter) - grijs : rood (rechts)

: wit (links)

Connector A

1.

2.

3.

1. Geheugen +12 V

2. Uitgang autoantenne

6.

1. +12V (aan het contactslot)

2. Aarde

Opmerking:

(Connector A nr.7) moet aan de auto-ontsteking aangesloten worden om te voorkomen dat zich de autoaccu kan ontladen, wanneer de auto langere tijd niet gebruikt wordt.

Connector B

1. luidspreker (+) rechts achter
2. luidspreker (-) rechts achter
3. luidspreker (+) rechts voor
4. luidspreker (-) rechts voor
5. luidspreker (+) links voor
6. luidspreker (-) links voor
7. luidspreker (+) links achter
8. luidspreker (-) links achter

Onderhoud

Vervangen van de zekering

Indien de zekering doorgebrand is moet u de stroomaansluiting controleren en de zekering vervangen. Wanneer een nieuwe zekering na het plaatsen opnieuw doorbrandt, ligt dit eventueel aan een interne storing. Raadpleeg in dit geval het dichtstbijzijnde servicepunt.

Let op

Gebruik voor elke kabel de voorgeschreven ampèresterkte, wanneer u een zekering met meer ampère gebruikt kan dit ernstige schade veroorzaken.

1. Power AAN/UIT(PWR)

Plaats het frontpaneel op het toestel en druk op de power-toets om het toestel in te schakelen. Druk opnieuw op de PWR-toets om het toestel uit te schakelen en druk op de ontgrendeltoets (14) om het frontpaneel te verwijderen.

2., 3. Keuzetoets (SEL) volumeregeling

Draai deze knop, om het VOLUME/ BAS/ TREB/ BAL/ FAD in te stellen. Om andere functies te kiezen drukt u kort op de KEUZE-toets (3) tot de gewenste functie op het display verschijnt. In afbeelding 1 wordt getoond hoe de controlefuncties na het indrukken van de KEUZE-toets geselecteerd worden.

Afb. 1 Afbeelding van de klankfuncties
1. VOLUME 2. KEUZE (SEL) 3. BASSEN 4. TREBLE 5. BALANS 6. FADER

Volumeregeling (3)

Verhogen of verlagen van de geluidssterkte is mogelijk met de toetsen vol en vol. Deze toetsen werken hetzelfde voor de bassen, treble, balans en fader wanneer deze via de keuze-toets (2) geselecteerd zijn.

Door de SELECT-toets langer dan 2 sec in te drukken kan het beginvolume, de kloktijd, TA-volume, EON- voorwaarde, OPNAME-modus en de DSP-modus ingesteld worden.

IN VOL: beginvolume instellen

ADJ: klok-tijd instellen

TA VOL: TA-volume instellen (het geluidsniveau wanneer een verkeersbericht doorgegeven wordt).

EON: Hiermede kan de EON-voorwaarde geselecteerd worden, AAN of UIT

REC MP3: Hiermede kan de opname-modus geselecteerd worden (MP3 of WMA)

DSP: Hiermede kan de DSP-modus geselecteerd worden (classic, POP, rock, jazz).

4. VOORKEUZE (1, 2, 3, 4, 5,6)

(A) Radio werking:

Door kort op een van deze toetsen te drukken kan direct de geprogrammeerde zender gekozen worden. Als de toets langer dan 1 seconde ingedrukt wordt, wordt de momenteel spelende zender opgeslagen.

De RDS functie, wat is RDS?

RDS (Radio Data Systeem) is de afkorting voor een digitaal radio-informatiesysteem welke door de EBU (European Broadcasting Union) ontwikkeld en op de markt werd gebracht.

Via de normale FM -zenders uitgezonden, biedt RDS een reeks aan informatie zoals de zendernaam, het programma, verkeersinformatie en nuttige functies voor het automatisch afstemmen naar de beste signalen van het geselecteerde programma.

5. AF/ REG-functie (alternatieve frequenties)

Kies de AF/REG modus door kort op deze toets te drukken.

Bij een geactiveerde AF/REG functie wordt steeds naar het beste signaal gezocht voor de momenteel ingestelde zender. Deze toets langer dan 2 seconden indrukken voor het overschakelen naar de regionaal AAN/UIT-mode.

- Regionaal-mode AAN:

De AF omschakeling of PI SEEK geldt voor alle zenders die dezelfde PI code als de actueel ingestelde zender bezitten. REG wordt op het display aangeduid.

- Regionaal-mode UIT:

De regionale code in het PI-formaat wordt genegeerd indien de AFomschakeling of PI-SEEK op alle zenders uitgevoerd wordt.

6. "TA" -functie (verkeersinformatie)

Door kort op deze toets te drukken kan de TA-functie in- of uitgeschakeld worden. Indien de TA-functie actief is en een verkeersinformatie wordt uitgezonden, dan wordt

• in de CD/MP3-mode tijdelijk overgeschakeld op radio ontvangst
• het geluid op een goed hoorbaar niveau ingesteld indien deze op zacht volume staat.

7. "PTY"-functie (type programma)

Door kort op deze toets te drukken wordt de PTY ON/OFF geactiveerd. Als PTY ON gekozen is, start de radio het zoeken naar overeenkomstige PTY-informatie en stopt als er een overeenkomstige PTY informatie gevonden wordt. Als u de toets langer dan 2 sec. indrukt kan de PTY-modus geselecteerd worden, draai hiertoe met de VOLUME-knop.

Nieuws -- Economie -- Info' s -- Sport -- Educatief -- Drama -- Cultuur -- Wetenschap - Gevarieerd -- Pop- Rock muziek -- Lichte muziek -- Classic muziek -- Andere muziek -- Weer -- Financiën -- Kinderen -- Sociaal -- Religie -- Telefoon -- Reizen -- Ontspanning -- Jazz / Country -- Nationale muziek -- Oldies -- Volksmuziek -- Documentaires -- Test -- Alarm.

8. Display (DISP)

Met deze toets wordt overgeschakeld naar de displayweergave en wel als volgt:

1) Bij ontvangst van een RDS zender

Radiowerking

PS ---- PTY ---- FREQ ---- CT

CD/MP3-speler

CDP ---- CT ---- PTY ---- FREQ ----PS

2) Bij ontvangst van GEEN RDS zender

Radiowerking

FREQ ----CT

CD/MP3-speler

CDP ---- CT ---- FREQ

De aanduiding op het display duurt een paar seconden daarna verschijnt weer de eerste positie.

Opmerking: • CT = kloktijd

- FREQ = frequentie

9. MODE / LOUDNESS -toets (MD / LD)

Met deze toets kan de gebruiker omschakelen tussen

AUX/TUNER/ CD-MP3/USB- of MMC / SD-mode.

LOUDNESS: door de toets langer dan 2 sec. in te drukken kan de Loudness-modus geselecteerd worden.

10. BAND (BD / ENT)

De frequentiebanden worden opgeroepen door telkens op deze toets te drukken.

Door kort op een van deze toetsen te drukken wordt de automatische zoekfunctie (SEEK) geactiveerd.

Door langer dan 1 seconde op een van deze toetsen te drukken, kan handmatige gezocht worden.

(B) CD/MP3 SPELER

Door kort op een van deze toetsen te drukken kan een titel vooruit of terug gesprongen worden.

Door korten dan 3 seconden op een van deze toetsen te drukken wordt het doorzoeken vooruit-/achteruit geactiveerd.

12. Automatische afstemming (AUTO SEEK SEARCH) (A/PS)

Door kort op deze toets te drukken zal de radio alle voorkeurzender afstemmen.

Als het signaal sterker dan de afstemdrempel is, blijft de radio 5 seconden op deze zender staan, daarna valt het geluid weg en het zoeken naar de volgende zender wordt gestart.

Wordt langer dan 1 seconde op deze toets gedrukt, worden de zes sterkste zenders in de respectieve positie van de voorkeurtoetsen opgeslagen.

Als het AUTOMATISCHE DOORZOEKEN (AS) klaar is, wordt overgegaan tot het scannen/ beluisteren van de opgeslagen zenders.

13. Automatisch beluisteren tijdens scannen / opnemen (SCAN / REC•)

Deze toets heeft de functie RADIO SCANNEN.

Deze functie lijkt op de normale automatische zoekfunctie, maar de afgestemde zender is 2 seconden lang te horen.

De toets SCAN / RECORD dient voor het opnemen van CD-speler of RADIO.

Hoe wordt vanaf CD-speler opgenomen

• Selecteer de track welke u wilt opnemen
  • Druk langer dan 2 sec. op deze toets.

Als alleen een MMC/ SD-card geplaatst is

• (MMC ALL) / (MMC ONE) wordt aangeduid, druk herhaaldelijk op de "REC"-toets om te selecteren.
• Druk op "ENTER" om met het opnemen te starten.

Als alleen een USB-driver geplaatst is

• (USB ALL) / (USB ONE) wordt aangeduid, druk herhaaldelijk op de "REC"-toets om te selecteren.
• Druk op "ENTER" om de opname te starten.

Als een MMC en USB geplaatst zijn

• (MMC ALL) / (USB ALL) / (MMC ONE) en (USB ONE) wordt aangeduid, druk herhaaldelijk op de "REC"-toets om te selecteren.
• Druk op "ENTER" om de opname te starten.

Hoe neemt u op vanaf de radio

• Kies de zender vanaf welke u wilt opnemen.
  • Druk langer dan 2 seconden op de toets SCAN/REC.
  • U kunt SD/MMC of USB kiezen door de respectieve toets te drukken
• Druk op "ENTER" om de opname te starten.
• Druk op "ENTER" om de opname te stoppen.

Hoe verwijdert u de tracks/bestanden op SD/MMC of USB

• U kunt de bestanden wissen die u niet wilt bewaren.
• Selecteer het bestand van SD/ MMC of USB en speel deze af.
• Druk langer dan 2 seconden op de toets SCAN/REC, er verschijnt "Delete".
• Druk op "ENTER" om het bestand te wissen.

14. LC-display

Het vloeibaar kristallen display toont de actuele ontvangst en de functies ervan.

BESTURING VAN DE CD-SPELER

15. TRACK / SEARCH KNOP

Voor- en achterwaarts zoeken naar muziektitels (of wisselen van muziekalbums)

Druk tijdens het afspelen op de SKIP toets (◄◄ of ►►) om naar een gewenste titel te komen.

TERUG VOORUIT

Druk tijdens het afspelen op de SKIP toets (◄◄ of ►►) en houd deze vast om een snelle doorloop van de CD te starten. Als het gewenste muziekstuk gevonden is, laat u de toets los. De normale weergave wordt hervat.

16 CD-vak

17. CD-uitwerptoets

Voor het uithalen van een CD drukt u op deze toets.

18. Pauze-toets

Tijdens afspelen op de toets PAUZE (19) "PAU" drukken om de weergave kortstondig te stoppen. Opnieuw op deze toets drukken en de weergave wordt hervat.

19. Repeat toets "RPT"

Na het indrukken van deze toets verschijnt "RPT" op het display, de actuele titel zal zolang herhaald worden totdat de RPT-toets opnieuw ingedrukt wordt.

Na het indrukken van deze toets verschijnt op het display "INT" en de eerste 10 seconden van elke track op de CD worden afgespeeld.

21. RANDOM-toets "RDM" (toevallige weergave)

Na het indrukken van deze toets verschijnt op het display "RDM" en alle tracks worden in willekeurige volgorde afgespeeld en niet in de normale volgorde. Om deze mode te verlaten drukt u opnieuw op de toets "RDM" (21).

22.,23. SPRONG 10 tracks +/- KEUZETOETS (met MP3)

M5:10 tracks terug M6: 10 tracks vooruit

1. Tracks selecteren:

• Druk op "A/PS" om de zoekfunctie te starten.
• Gebruik de volume-knop om een track op te zoeken.
• Druk op de "SEL" toets en het tweede cijfer knippert.
• Druk op "ENTER" om het afspelen te starten.

2. Een bepaalde song opzoeken:

• Druk tweemaal op "A/PS" om de file-zoekfunctie te starten.
  • Het eerste cijfer knippert.
• Gebruik de ◀ of ▶ toets om het teken te selecteren.
• Na het selecteren van het teken drukt u op ENTER om deze te bevestigen.
• De song, welke met de geselecteerde tekens overeenkomt, wordt dan getoond.
• Gebruik de ◀ of ▶ toets om de gewenste song te selecteren.
• Druk op "ENTER" om het afspelen te starten.

3. Zoeken naar mappen

• Druk driemaal op "A/PS" om de mappen-zoekfunctie te activeren.
• De eerste map-naam wordt getoond.
• Gebruik de ◆ of ▶ toets om de map te selecteren.
• Druk op "ENTER" om het afspelen te starten.

24. RESET-TOETS

De Reset-toets (24) bevindt zich aan de binnenkant. De Reset- toets moet vanwege de volgende redenen geactiveerd worden:

• Bij de eerste installatie van het apparaat, als alle kabels aangesloten zijn
• Indien de bediening met de functietoetsen niet meer mogelijk is
• Als een foutsymbool op het display verschijnt.

Een draagbare MP3-speler aansluiten

25. USB-aansluiting

U kunt direct een USB-memoriestick plaatsen of een USB-kabel gebruiken. Het afspelen begint direct na het aansluiten.

26. Sleuven voor MULTI MEDI CARD (MMC) / SD CARD

Ondersteund alleen WMA/MP3 ID3-formaat.

BELANGRIJKE INFORMATIE:

Het grote aantal van de verschillende producten met USB, SD en MMC-kaartsleuven en hun vaak fabrikantspecifieke functies, is het echter niet mogelijk om een volledige compatibiliteit met alle opslagmedia te waarborgen.

TECHNISCHE GEGEVENS

CD/MP3/-spelergedeelte

Ruisverhouding >60 dB

Kanaalscheiding >50 dB (1 kHz)

Frequentieloop 20 Hz - 20 kHz

FM-tuner

Frequentiebereik 87.5 - 108.0 MHz

Kanaal stap 50 kHz

IF-frequentie 10.7 MHz

Gevoeligheid 5 μV

Stereoscheiding 25 dB

Ruisverhouding 50 dB

Line-out

Uitgang 1000 mV

Impedantie 10 kOhm

Algemeen

Voedingsspanning 13,8 V DC (10,8 - 15,6V), negatieve aarding

Luidspreker impedantie 4 of 8 Ohm

Max. uitgangsvermogen 40 W x 4 kanalen

Opmerking: l.v.m. permanente verbeteringen zijn wijzigingen in ontwerp en technische gegevens zonder voorafgaande kennisgeving voorbehouden.

Roadstar® is een geregistreerd handelsmerk van Roadstar S.A. -Zwitserland.

EXTRA AANWIJZINGEN

Hoe wordt vanaf de CD-speler opgenomen- ATTENTIE

Let er op dat tijdens het coderen van MP3/WMA vanaf een audio CD naar een MP3-speler de autoradio op MUTE (stomschakeling) schakelt.

BELANGRIJKE INFORMATIE

Wees voorzichtig bij het installeren. Knip nooit de draden af om de ISO-adapter te verwijderen.

Indien de ISO-adapter afgeknipt wordt vervalt het recht op garantie.
