Producttype	Draagbare CD-speler/recorder met radio en cassette
Merk	Sony
Model	CFD-E70L
CD-speler type	Compact disc digitaal audiosysteem, compatibel met CD-R/CD-RW
Radio-ontvangst	FM en AM (MG/LG)
Cassetteformaat	Type I (normaalband)
Luidsprekers	2 x 8 cm conus, 4 ohm
Uitgangsvermogen	4 W
Stroomvoorziening	230 V AC, 50 Hz of 9 V DC (6 x R14 batterijen)
Noodvoeding geheugen	4,5 V DC (3 x R6 batterijen)
Batterijduur (CD-weergave)	Ongeveer 1,5 uur (R14P), 8 uur (alkaline LR14)
Batterijduur (FM-opname)	Ongeveer 5 uur (R14P), 20,5 uur (alkaline LR14)
Batterijduur (cassetteweergave)	Ongeveer 6 uur (R14P), 27 uur (alkaline LR14)
Gewicht	Ongeveer 3,5 kg (incl. batterijen)
Meegeleverde accessoires	Netsnoer
Bijzondere functies	MEGA BASS, timer (wekken/slapen/afteltimer), herhaald afspelen, shuffle, geprogrammeerd afspelen

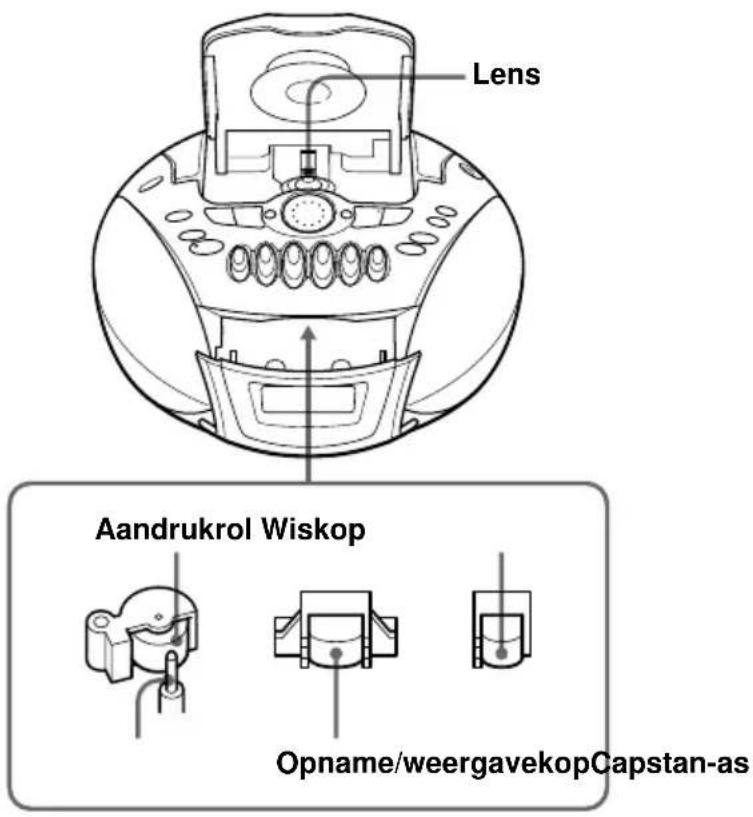

Onderhoud	Lens reinigen met blazer; cassettekoppen, aandrukrollen en capstanassen reinigen met reinigingsalcohol
Veiligheidswaarschuwingen	Niet blootstellen aan regen/vocht; behuizing niet openen; geen vloeistoffen op toestel plaatsen

Veelgestelde vragen - CFD-E70L SONY

Hoe stel ik de klok in op de Sony CFD-E70L?

Druk op MENU•ALARM tot 'CLOCK' verschijnt, druk op DSPL•ENT MEM. Draai aan de jog-knop om de uren in te stellen, druk op DSPL•ENT MEM, stel daarna de minuten in en druk nogmaals op DSPL•ENT MEM.

Hoe neem ik een CD op op cassette?

Plaats een CD in de speler en een blanco cassette in de cassettehouder. Druk op ● om de opname te starten. Het volume en de geluidsregeling hebben geen invloed op het opnameniveau.

Hoe gebruik ik de wektimer?

Zet de klok gelijk. Druk op MENU•ALARM tot 'TIMER' verschijnt, druk op DSPL•ENT MEM. Kies de bron (CD of radio) met de jog-knop, stel de starttijd en stoptijd in. Druk op STANDBY om de timer te activeren.

Hoe schakel ik de MEGA BASS in?

Druk op de MEGA BASS-knop. 'MEGA BASS' verschijnt in het display. Druk nogmaals om uit te schakelen.

Wat moet ik doen als de CD niet wordt afgespeeld?

Controleer of de CD met het label naar boven is geplaatst. Reinig de CD met een zachte doek. Als er condens is, laat het apparaat dan een uur staan. Zorg dat de CD-R/CD-RW gefinaliseerd is.

Hoe programmeer ik een afspeellijst?

Druk op ■ tot 'Cd' verschijnt. Druk op MODE tot 'PGM' verschijnt. Draai aan de jog-knop om een nummer te kiezen en druk op DSPL•ENT MEM. Herhaal voor maximaal 20 nummers. Druk op ▶II om af te spelen.

Hoe sla ik radiozenders op?

Druk op RADIO BAND•AUTO PRESET om de band te kiezen. Houd dezelfde toets 2 seconden ingedrukt tot 'AUTO' verschijnt. Druk op DSPL•ENT MEM om automatisch te presetten. Voor handmatig: stem af op de zender, houd DSPL•ENT MEM 2 seconden ingedrukt, kies het presetnummer met de jog-knop en druk opnieuw op DSPL•ENT MEM.

Hoe maak ik de cassettekoppen schoon?

Gebruik een wattenstaafje licht bevochtigd met reinigingsalcohol om de koppen, aandrukrollen en capstanassen schoon te maken. Dit wordt aanbevolen na elke 10 gebruiksuren.

Waarom werkt mijn apparaat niet op batterijen?

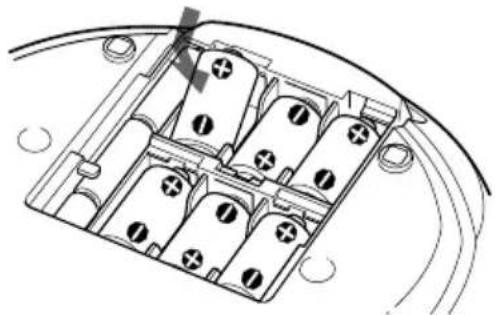

Controleer of de batterijen correct zijn geplaatst en of ze niet leeg zijn. Vervang alle batterijen indien nodig. Zorg dat het netsnoer niet is aangesloten.

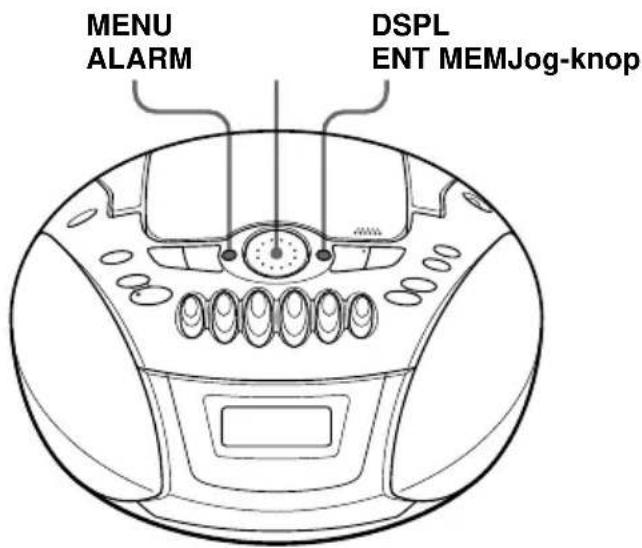

Hoe gebruik ik de afteltimer?

Houd MENU•ALARM 2 seconden ingedrukt tot 'ALARM' verschijnt. Draai aan de jog-knop om de tijd in te stellen (1-60 minuten) en druk op DSPL•ENT MEM. Stel het volume en alarmgeluid in. Druk op DSPL•ENT MEM om te starten. Na de tijd klinkt het alarm 20 seconden.

GEBRUIKSAANWIJZING CFD-E70L SONY

Gebruiksaanwijzing blz. 2 ^NL

Stel het apparaat niet bloot aan regen of vocht, om gevaar voor brand of een elektrische schok te voorkomen.

Open de behuizing niet, om gevaar voor elektrische schokken te vermijden. Laat reparaties aan de erkende vakhandel over.

Ter kennisgeving

Voor de kopers in Europa

Deze compact disc speler is geklassificeerd als een LASER KLASSE 1 produkt.

Een label met de aanduiding CLASS 1 LASER

PRODUCT bevindt zich achteraan.

WAARSCHUWING

Plaats het apparaat niet in een gesloten ruimte, zoals een boekenrek of ingebouwde kast.

Plaats geen met vloeistof gevulde voorwerpen zoals bijvoorbeeld een vaas op het toestel om elektrocutie of brand te voorkomen.

Betreffende de handleiding

De instructies in deze handleiding zijn bestemd voor de modellen CFD-E70L, CFD-E75, CFD-E75L en CFD-E77L. Controleer het nummer vooraleer u de handleiding raadpleegt. Het model waarnaar verwezen wordt in de illustraties is CFD-E75L.

Opmerking

De naam van de schakelaar om deze speler aan/uit te schakelen, luidt:

"OPERATE": CFD-E70L/E75L/E77L

"POWER": CFD-E75

Inhoud

Basisbediening

Afspelen van compact discs 4

Luisteren naar de radio 6

Afspelen van cassettes 8

Opnemen op cassette 10

De compact disc speler

Gebruik van het uitleesvenster 12

Een bepaald punt in een track zoeken ...... 12

Herhalen van muziekstukken (Herhaald afspelen) 13

Muziekstukken afspelen in willekeurige volgorde (Willekeurig afspelen) ...... 14

Uw eigen programma samenstellen (Geprogrammeerd afspelen) 15

De radio

Vastleggen van zenders in het geheugen ..... 16

Afstemmen op vastgelegde zenders ..... 17

Akoestiekregeling

De akoestiekregeling selecteren (MEGA BASS).... 18

De timer

De klok instellen 19

Wakker worden met muziek.... 20

Gaan slapen met muziek.... 21

Gebruik van de afteltimer 22

Opstelling

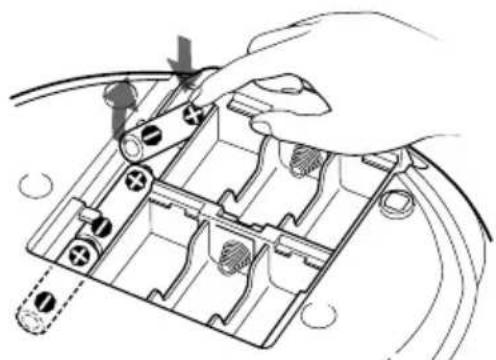

De spanningsbron kiezen.... 24

Verdere informatie

Voorzorgsmaatregelen.... 26

Verhelpen van storingen.... 27

Onderhoud 30

Afspelen van compact discs

Sluit de meegeleverde netspanningskabel aan (zie pagina 24).

Met de labelkant naar boven

Druk op ▶II (▶ op de afstandsbediening, alleen CFD-E75/E75L/E77L).
Het deck wordt aangeschakeld (directe aanschakeling) en alle muziekstukken worden eenmaal afgespeeld.

Gebruik deze toetsen voor bijkomende bedieningen

het volume te regelen Druk op VOLUME +, -(VOL +, - op de afstandsbediening, alleen CFD-E75/E75L/E77L).
het afspelen te stoppen Druk op ■.
het afspelen tijdelijk te Druk op ▶II (■ op de onderbreken	afstandsbediening, alleen CFD-E75/E75L/E77L).Opnieuw indrukken om het afspelen te hervatten.
naar het volgende Draai de jog-knop rechtsom.muziekstuk te gaan (Druk op ▶▶I op de afstandsbediening, alleen CFD-E75/E75L/E77L.)
naar het vorige muziekstuk Draai de jog-knop linksom.te gaan (Druk op ◀◀ op de afstandsbediening, alleen CFD-E75/E75L/E77L.)

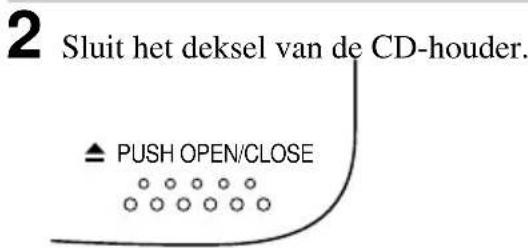

de compact disc uit te nemen Druk op ▲PUSH OPEN/CLOSE.
de speler aan/af te zetten Druk op OPERATE(of POWER, zie pagina 2).

Betreffende CD-R's/CD-RW's

Deze speler is compatibel met CD-R's/CD-RW's maar of dergelijke discs kunnen worden afgespeeld, hangt af van de kwaliteit van de disc, de opname-apparatuur en de toepassingssoftware.

Luisteren naar de radio

Sluit de meegeleverde netspanningskabel aan (zie pagina 24).

1 Druk op RADIO BAND•AUTO RADIO PRESET

PRESET tot de gewenste frequentieband in het uitleesvenster verschijnt (directe aanschakeling).

Bij elke druk op de toets verandert de band als volgt:

2 Houd TUNE + of – ingedrukt tot de

frequentie-aanduiding in het uitleesvenster begint te veranderen.

De speler overloopt automatisch de radiofrequenties en stopt wanneer een zender goed wordt ontvangen.

Als u niet kunt afstemmen op een zender, druk dan herhaaldelijk op de toets en verander de frequentie stapsgewijs.

Duidt op ontvangst in FM stereo

ST

FM 89.20

Gebruik deze toetsen voor bijkomende bedieningen

• Druk bij FM-ontvangst met veel ruis op MODE tot "Mono" verschijnt in het uitleesvenster. De weergave zal dan in mono zijn.
• Zie pagina 25 om de AM/MG-afsteminterval te wijzigen.

Om Druk op

het volume te regelen VOLUME +, - (VOL +, - op de afstandsbediening, alleen CFD-E75/E75L/E77L)

de radio aan/af te zetten OPERATE (of POWER, zie pagina 2)

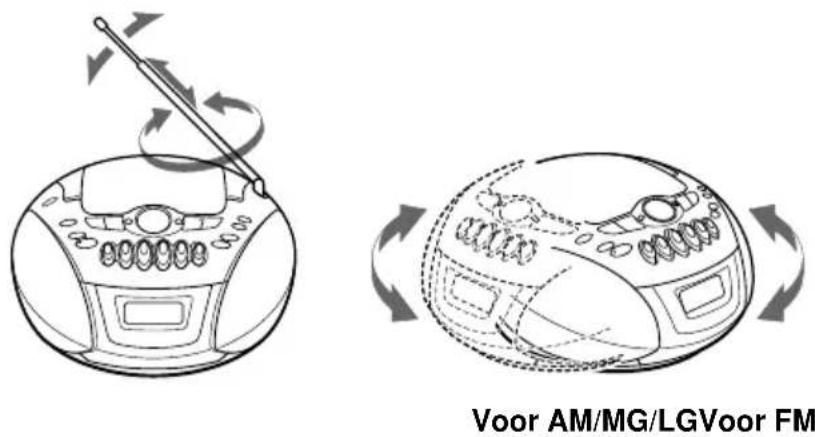

Om de radio-ontvangst te verbeteren

Richt de antenne opnieuw voor een betere FM-ontvangst. Richt de speler zelf voor AM of MG/LG.

Afspelen van cassettes

Sluit de meegeleverde netspanningskabel aan (zie pagina 24).

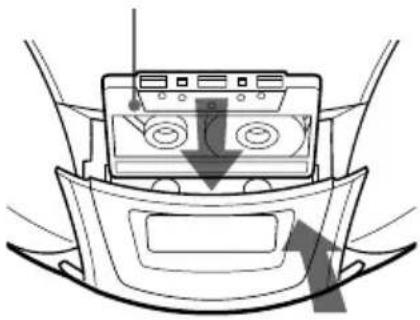

1

Druk op ■▲ om de cassettehouder te

openen en plaats een voorbespeelde cassette in de houder. Gebruik uitsluitend TYPE I cassettes (normaal). Sluit de cassettehouder.

Met de kant die u wilt afspelen naar u toe

Het deck wordt aangeschakeld (directe aanschakeling) en het afspelen begint.

Uitleesvenster

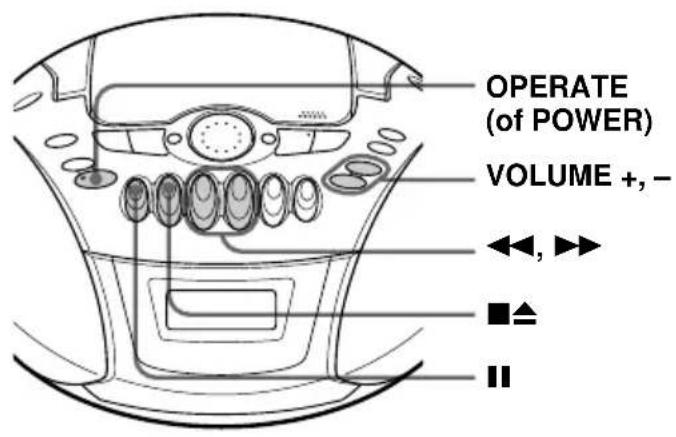

Gebruik deze toetsen voor bijkomende bedieningen

Om Druk op

het volume te regelen VOLUME +, -

(VOL +, - op de

afstandsbediening, alleen

CFD-E75/E75L/E77L)

het afspelen te stoppen ■

de band snel vooruit of ◀◀◀ of ▶▶

achteruit te spoelen

het afspelen tijdelijk te II

onderbreken Opnieuw indrukken om

het afspelen te hervatten.

de cassette te verwijderen ■

het apparaat aan/uit te schakelen OPERATE (of POWER,

zie pagina 2)

Opnemen op cassette

Sluit de meegeleverde netspanningskabel aan (zie pagina 24).

1

Druk op ■▲ om de cassettehouder te

openen en plaats een blanco cassette.

Gebruik uitsluitend

Met de kant waarop u wilt opnemen naar u toe

Om op te nemen van de compact disc speler, stopt u de compact disc in het apparaat (zie blz. 4) en drukt op op het CD-gedeelte.

Uitleesvenster

Om op te nemen van de radio, stemt u af op de gewenste zender (zie blz. 6).

3

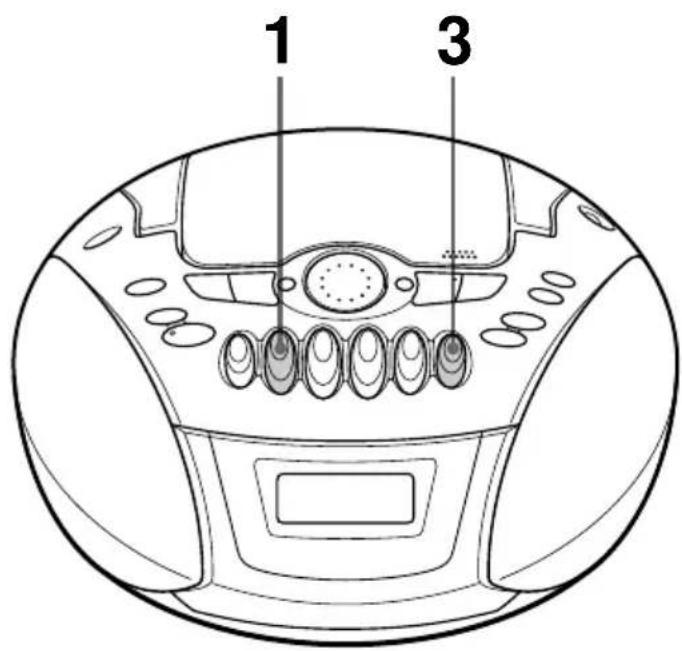

Druk op ● om de opname te starten

(◀ wordt automatisch ingedrukt).

Gebruik deze toetsen voor bijkomende bedieningen

Tips

- Regeling van het volume en het geluid (zie blz. 18) heeft geen invloed op het opnameniveau.

- Indien bij AM/MG/LG ontvangst een fluittoon hoorbaar is nadat u in stap 3 op ● hebt gedrukt, druk dan op MODE om de stand van de ISS (Interference Suppress Switch) te zoeken waarin die het minst hoorbaar is.

- Gebruik de netspanningskabel als spanningsbron om de beste resultaten te verkrijgen.

- U kunt op de volgende manier een opname wissen: 1 Plaats de cassette die u wilt wissen.

2 Druk op II.

3 Druk op ◀.

4 Druk op ●.

5 Druk op II.

Om Druk op

de opname te stoppen ■

de opname tijdelijk

te onderbreken Druk nogmaals op deze toets

het apparaat aan/af te zetten OPERATE (of POWER, zie pagina 2)

De compact disc speler

Gebruik van het uitleesvenster

Via het uitleesvenster wordt informatie omtrent de disc gegeven.

Het totale aantal muziekstukken en de totale speelduur controleren

Druk op DSPL•ENT MEM in de stopstand.

De resterende speelduur controleren

Druk op DSPL•ENT MEM tijdens het afspelen van een disc.

Voor het oproepen van Druk op DSPL·ENT MEM

het nummer en de resterende eenmaal speelduur van het huidige muziekstuk*

het aantal overblijvende tweemaal muziekstukken en de resterende speelduur van de disc

het huidige muziekstuknummer driemaal en de speelduur

* Wanneer er meer dan 20 muziekstukken op de disc staan, verschijnt de resterende tijd als “- -:- -” in het uitleesvenster.

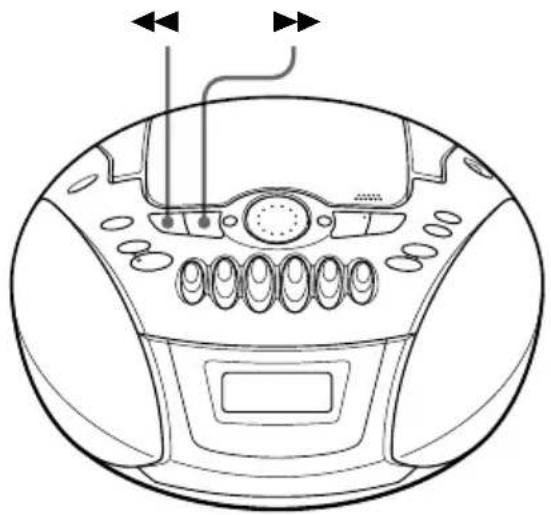

Een bepaald punt in een track zoeken

Tijdens het afspelen van een disc kunt u snel een bepaald punt in een track zoeken.

U kunt ook een track op een CD zoeken met behulp van de cijfertoetsen op de afstandsbediening (alleen CFD-E75/E75L/E77L).

Om	Druk op
een punt te zoeken tijdens beluisteren	▶▶ (vooruit) of ◀◀(achteruit) tijdens het afspelen en houd ingedrukt tot u het punt vindt. (Gebruik ▶▶▶ I of ◀◀◀ op de afstandsbediening, alleen CFD-E75/E75L/E77L.)
een punt te zoeken terwijl u het uitleesvenster in het oog houdt	▶▶ (vooruit) of ◀◀(achteruit) in pauzestand en houd ingedrukt tot u het punt vindt. (Gebruik ▶▶▶▶ I of ◀◀◀ op de afstandsbediening, alleen CFD-E75/E75L/E77L.)
een bepaald muziekstuk direct te zoeken (alleen CFD-E75/E75L/E77L)	een cijfertoets het muziekstuk.

Opmerking

U kunt geen bepaald muziekstuk zoeken als "SHUF" of "PGM" oplicht in het uitleesvenster. Zet de indicatie af door op ■ te drukken (alleen CFD-E75/E75L/E77L).

Tip

Om direct een muziekstuk met een nummer hoger dan 10 te zoeken, drukt u eerst op >10 en daarna op de betreffende cijfertoetsen.

Voorbeeld: om muziekstuk 23 af te spelen, drukt u eerst op >10 en dan op 2 en 3 (alleen CFD-E75/E75L/E77L).

Herhalen van muziekstukken

(Herhaald afspelen)

Muziekstukken kunnen worden herhaald bij weergave in normale, willekeurige of geprogrammeerde volgorde (zie pagina 14 - 15).

1 Druk op ■.

“Cd” verschijnt in het uitleesvenster.

vervolg

Herhalen van muziekstukken (Herhaald afspelen) (vervolg)

2 Ga als volgt tewerk:

Voor het herhalen van	Handeling
een muziekstuk	1 Druk op MODE tot “REPEAT 1” verschijnt.2 Draai aan de jog-knop om het muziekstuk te kiezen dat u wilt herhalen.3 Druk op ▶II.
alle muziekstukken	1 Druk op MODE tot “REPEAT ALL” verschijnt.2 Druk op ▶II.
muziekstukken in willekeurige volgorde	1 Druk op MODE tot “SHUF REPEAT” verschijnt.2 Druk op ▶II.
programmeerde muziekstukken	1 Druk op MODE tot “PGM REPEAT” verschijnt.2 Muziekstukken programmeren (zie stap 3 op pagina 15).3 Druk op ▶II.

Herhaald afspelen annuleren

Druk op MODE tot "REPEAT" verdwijnt in het uitleesvenster.

Op de afstandsbediening (alleen CFD-E75/E75L/E77L)

• Gebruik ▶ in plaats van ▶II.
• Wanneer u "REPEAT 1" hebt geselecteerd, kies dan het muziekstuk door op de cijfertoetsen te drukken.

Muziekstukken afspelen in willekeurige volgorde (Willekeurig afspelen)

U kunt muziekstukken afspelen in willekeurige volgorde.

1 Druk op ■.
“Cd” verschijnt in het uitleesvenster.
2 Druk op MODE tot "SHUF" verschijnt in het uitleesvenster.
3 Druk op ▶II om willekeurige weergave te starten.

Shuffle Play annuleren

Druk op MODE tot "SHUF" verdwijnt in het uitleesvenster.

Op de afstandsbediening (alleen CFD-E75/E75L/E77L)

Gebruik ▶ in plaats van ▶II.

Uw eigen programma samenstellen

(Geprogrammeerd afspelen)

U kunt de afspeelvolgorde van maximum 20 muziekstukken op een CD bepalen.

1 Druk op ■.

“Cd” verschijnt in het uitleesvenster.

2 Druk op MODE tot "PGM" verschijnt in het uitleesvenster.

3 Draai aan de jog-knop om het muziekstuk te kiezen dat u wilt programmeren en druk op DSPL•ENT MEM.

Herhaal deze stap.

Geprogrammeerd Afspeelvolgorde muziekstuk

4 Druk op ▶II om geprogrammeerd afspelen te starten.

Op de afstandsbediening (alleen CFD-E75/E75L/E77L)

1 Druk op ■.
2 Druk op MODE tot "PGM" verschijnt in het uitleesvenster.
3 Druk de cijfertoetsen voor de muziekstukken die u wilt programmeren in de gewenste volgorde in.
4 Druk op ▶.

Geprogrammeerd afspelen annuleren

Druk op MODE tot "PGM" in het uitleesvenster verdwijnt.

De afspeelvolgorde controleren voor het afspelen.

Druk op DSPL•ENT MEM.

Bij elke druk op de toets verschijnt het nummer van het muziekstuk in de geprogrammeerde volgorde.

Het huidige programma wijzigen

Druk eenmaal op ■ wanneer de CD is gestopt en tweemaal tijdens het afspelen. Het huidige programma wordt gewist. Maak dan een nieuw programma door de programmaprocedure te volgen.

Tips

• U kunt hetzelfde programma opnieuw afspelen omdat het wordt bewaard tot u de CD-houder opent.
• U kunt uw eigen programma opnemen. Na het programmeren brengt u een blanco cassette in en drukt u op ● om de opname te starten.

De radio

Vastleggen van zenders in het geheugen

U kunt radiozenders opslaan in het geheugen van de speler. U kunt maximum 30 radiozenders (CFD-E75), 20 voor FM en 10 voor AM in elke gewenste volgorde of 40 radiozenders (CFD-E70L/E75L/E77L), 20 voor FM en 10 voor MG en LG in elke gewenste volgorde opslaan.

1 Druk op RADIO BAND•AUTO PRESET om de band te kiezen.
2 Hou RADIO BAND•AUTO PRESET 2 seconden lang ingedrukt tot “AUTO” verschijnt in het uitleesvenster.
3 Druk op DSPL•ENT MEM. De zenders worden opgeslagen vanaf de lage tot de hoge frequenties.

Als een zender niet automatisch kan worden vooringesteld

Een zender met een zwak signaal moet handmatig worden vooringesteld.

1 Druk op RADIO BAND•AUTO PRESET om de band te kiezen.
2 Stem af op de gewenste zender.
3 Hou DSPL•ENT MEM 2 seconden ingedrukt.
4 Kies het voorinstelnummer waaronder u de nieuwe zender wilt opslaan door aan de jog-knop te draaien.
5 Druk nogmaals op DSPL•ENT MEM. De nieuwe zender vervangt de oude.

Op de afstandsbediening (alleen CFD-E75/E75L/E77L)

1 Druk op BAND tot de gewenste band verschijnt in het uitleesvenster.
2 Draai aan TUNE + of - tot u bent afgestemd op de gewenste zender.
3 Hou de cijfertoets waaronder u de nieuwe zender wilt voorinstellen ongeveer 2 seconden ingedrukt.
Om een voorinstelnummer hoger dan 10 te kiezen, drukt u eerst op >10 en daarna op de betreffende cijfertoetsen.
U moet de laatste cijfertoets ongeveer 2 seconden lang ingedrukt houden.
(Voorbeeld: om 12 te kiezen, drukt u eerst op >10 en 1, waarna u 2 ongeveer 2 seconden lang ingedrukt houdt.)

Afstemmen op vastgelegde zenders

Eens zenders zijn vooringesteld, kunt u erop afstemmen met de jog-knop op het toestel of de cijfertoetsen op de afstandsbediening.

RADIO BAND AUTO PRESET Jog-knop

1 Druk op RADIO BAND•AUTO PRESET om de band te kiezen.
2 Draai aan de jog-knop om af te stemmen op de opgeslagen zender.

Op de afstandsbediening (alleen CFD-E75/E75L/E77L)

1 Druk op BAND tot de gewenste band verschijnt in het uitleesvenster.
2 Druk op de cijfertoetsen om af te stemmen op de opgeslagen zender.

Om een voorinstelzender hoger dan 10 te kiezen, drukt u eerst op >10 en daarna op de betreffende cijfertoetsen. (Voorbeeld: om af te stemmen op voorinstelzender 12, drukt u eerst op >10 en 1, en vervolgens op 2.)

Akoestiekregeling

De akoestiekregeling selecteren (MEGA BASS)

U kunt de akoestiek van het geluid wijzigen.

Het basgeluid versterken

Druk op MEGA BASS.

"MEGA BASS" verschijnt in het uitleesvenster.

Druk nogmaals op deze knop om weer naar de normale geluidsweergave terug te keren.

De timer

De klok instellen

“--:---” verschijnt in het uitleesvenster tot u de klok gelijk hebt gezet.

Voor u de klok gelijkzet, moet u de spanningsbron aansluiten (zie pagina 24).

1 Druk op MENU•ALARM tot "CLOCK" verschijnt in het uitleesvenster en druk vervolgens op DSPL•ENT MEM. De uren knipperen.

2 Draai aan de jog-knop om de uren in te stellen. Druk dan op DSPL•ENT MEM. De minuten knipperen. Stel de minuten in door aan de jog-knop te draaien.

3 Druk op DSPL•ENT MEM. De klok begint te lopen vanaf 00 seconden.

Tip

Het tijdweergavesysteem: CFD-E75: 12-urensysteem CFD-E70L/E75L/E77L: 24-urensysteem

Wakker worden met muziek

U kunt zich op een vooraf ingesteld tijdstip laten wekken door muziek.

U moet wel de klok gelijk hebben gezet (zie "De klok instellen" op pagina 19).

4 Stel het tijdstip in waarop de timer de muziek moet laten beginnen door aan de jog-knop te draaien en druk vervolgens op DSPL•ENT MEM.

MENU

ALARM

STANDBY

DSPL

ENT MEMJog-kno5

Stel vervolgens de minuten in en druk weer op DSPL•ENT MEM.

Stel de timer in op het tijdstip waarop u de muziek wil afzetten. (Idem als stap 4.)

6 Draai aan de jog-knop om het volume te regelen en druk op DSPL•ENT MEM.

Vooraleer u begint moet u controleren of de (klok) indicatie niet oplicht in het uitleesvenster. Als die oplicht, druk dan op STANDBY.

1 Stel de te gebruiken geluidsbron in.

Is de bron Dan doet u dit

de radio Stem af op een zender. een CD Plaats een CD in de CD- houder.

2 Druk op MENU•ALARM tot “TIMER” verschijnt in het uitleesvenster en druk vervolgens op DSPL•ENT MEM.

De aanduiding (klok) en de geluidsbron (“Cd” of “RAdIO”) gaan knipperen.

3 Kies de muziekbron ("Cd" of "RAdIO") door aan de jog-knop te draaien en druk vervolgens op DSPL•ENT MEM.

7 Druk op STANDBY.

De aanduiding verschijnt en het apparaat wordt uitgeschakeld. Op de vooringestelde tijd schakelt de stroom in en begint de muziek te spelen. Na de vooringestelde duur schakelt de stroom weer uit en gaat het apparaat weer over naar de standby-stand.

Als u de inschakeltijd wilt controleren of veranderen

Druk op MENU•ALARM tot “TIMER” verschijnt in het uitleesvenster en druk vervolgens op DSPL•ENT MEM. Bij elke druk op DSPL•ENT MEM, verschijnt een opgeslagen instelling in de bepaalde volgorde. Om de instelling te wijzigen, laat u die verschijnen en voert u ze opnieuw uit.

Het apparaat gebruiken voordat het timer-afspelen begint

Als u het apparaat inschakelt, kunt u het gewoon gebruiken.

Als u het apparaat vóór de ingestelde tijd uitschakelt, zal het timer-afspelen op de ingestelde tijd beginnen.

Echter, wanneer u op de radio naar een andere zender luistert dan die welke u hebt ingesteld in stap 1 op pagina 20, zult u op de ingestelde tijd de laatstgekozen zender horen. Stem daarom af op de zender waarmee u gewekt wilt worden, voordat u het apparaat uitschakelt.

Afspelen stoppen

Druk op OPERATE (of POWER) om het apparaat uit te schakelen.

Opmerking

• Wanneer u in stap 7 op STANDBY drukt, moet u ervoor zorgen dat de ◀ of ● toets op de cassettespeler niet is ingedrukt.
• Als u de toets ◀ of ● van de cassettespeler indrukt in de timer-stand:

Als de bandlengte aan een kant langer is dan het ingestelde tijdstip, zal de speler worden uitgeschakeld aan het einde van de band in plaats van op het ingestelde tijdstip.

Tips

• Om de wachtstand te verlaten, drukt u op STANDBY om Ⓔ in het uitleesvenster te laten verdwijnen.
• De instellingen blijven bewaard tot u ze wist.

Gaan slapen met muziek

U kunt de speler zo instellen dat hij automatisch uitschakelt na 10, 20, 30, 60, 90 en 120 minuten, zodat u in slaap kunt vallen met muziek.

1 Zet de gewenste geluidsbron aan.
2 Druk op MENU•ALARM tot “SLEEP” verschijnt in het uitleesvenster en druk vervolgens op DSPL•ENT MEM.
3 Draai aan de jog-knop om de minuten te kiezen tot het toestel automatisch uitschakelt.

Bij elke draai aan de jog-knop verandert de indicatie als volgt:

$$ \begin{array}{l}\text {"60"} \rightarrow \text {"90"} \rightarrow \text {"120"} \rightarrow \text {"OFF"} \rightarrow\\text {"10"} \rightarrow \text {"20"} \rightarrow \text {"30)}.\end{array} $$

vervolg

Gaan slapen met muziek (vervolg)

De inslaapfunctie annuleren

Druk op OPERATE (of POWER) om het apparaat uit te schakelen.

Opmerking

Bij weergave van een cassette met behulp van deze functie: als de band aan één kant langer is dan de ingestelde tijd, wordt het toestel pas uitgeschakeld wanneer de band ten einde is.

Tips

• U kunt in slaap vallen en wakker worden met verschillende muziek. Stel eerst de wektimer in (zie pagina 20), zet het toestel aan en stel de slaaptimer in. U kunt echter geen verschillende radiozenders opslaan.
• U kunt een verschillend volume instellen voor de wektimer en voor de sluimertimer. U kunt bijvoorbeeld inslapen met een lager volume en worden gewekt met een hoger volume.

Gebruik van de afteltimer

U kunt de speler instellen om muziek of een pieptoon te laten weerklinken na een vooraf ingestelde tijdsduur, wat handig is als kookwekker enz.

1 Hou MENU•ALARM 2 seconden ingedrukt tot “ALARM” verschijnt in het uitleesvenster.
2 Draai aan de jog-knop om de tijd te laten verschijnen (OFF, 1 tot 60 minuten) voor het alarm en druk op DSPL•ENT MEM.

3 Draai aan de jog-knop om het geluidsvolume te regelen en druk op DSPL•ENT MEM.

Weergave Volume

LO laag

HI hoog

4 Draai aan de jog-knop om het alarmvolume te regelen en druk op DSPL•ENT MEM.

Weergave Geluid voor alarm

bEEP pieptoon

MUSIC “La primavera (Lente)” uit“Le Quattro Stagioni (De Vier Seizoenen)” van Vivaldi

5 Druk op DSPL•ENT MEM om de afteltimer te laten lopen.

De tijd begint af te tellen.

Na de ingestelde tijdsduur weerklinkt het alarm ongeveer 20 seconden.

Het alarm stopzetten

Druk op MENU•ALARM.

Tip

De instellingen worden opgeslagen zodat u de afteltimer kunt aanschakelen door MENU•ALARM ongeveer 2 seconden in te drukken en vervolgens op DSPL•ENT MEM te drukken. Controleer of “ALARM” verschijnt in het uitleesvenster.

Opstelling

De spanningsbron kiezen

Het apparaat kan werken op netstroom of op batterijen.

2 naar stopcontact

1 De noodbatterijen aanbrengen Plaats drie R6 (AA-formaat) batterijen (niet meegeleverd) in de batterijhouder. Deze batterijen zorgen ervoor dat de gegevens in het geheugen bewaard blijven.

Verwijder de batterijen zoals de afbeelding laat zien.

Vóór u de batterijen vervangt, moet u de CD uit de speler halen.

Tip

Als het netsnoer niet is aangesloten op een stopcontact en er geen batterijen in de speler zitten (maar wel noodbatterijen), gaat de tijdweergave in het uitleesvenster dimmen om de batterijen te sparen.

2 Het AC-netsnoer aansluiten

Sluit het ene uiteinde van het netsnoer aan op de AC IN ingang achteraan op het apparaat en het andere uiteinde op een stopcontact.

De AM/MG-afsteminterval wijzigen

De AM/MG-afsteminterval is af fabriek als volgt vooringesteld:

Argentijns model: 10 kHz

Overige modellen: 9kHz

Om de AM/MG-afsteminterval te wijzigen, gaat u als volgt tewerk:

1 Druk op RADIO BAND•AUTO PRESET tot “AM” of “MW” verschijnt.

2 Druk DSPL•ENT MEM in gedurende 2 seconden.

3 Druk RADIO BAND•AUTO PRESET in gedurende 2 seconden.

4 Draai aan de jog-knop om "AM 9" "MW 9" te kiezen voor een interval van 9 kHz of "AM 10" "MW 10" voor een interval van 10 kHz.

5 Druk op DSPL•ENT MEM.

Na het wijzigen van de afsteminterval moet u de AM/MG-voorinstelzenders terugstellen.

3 De batterijen in de afstandsbediening plaatsen (alleen CFD-E75/E75L/E77L)

Plaats twee R6 (AA) batterijen (niet meegeleverd)

De batterijen vervangen

Normaal gaan de batterijen ongeveer 6 maanden mee. Wanneer het toestel niet meer op de afstandsbediening reageert, moet u alle batterijen vervangen door nieuwe.

4 Gebruik van het apparaat op batterijen Plaats zes R14 (C-formaat) batterijen (niet bijgeleverd) in het batterijvak. Trek de stekker uit het stopcontact, indien u de speler op batterijen wil laten werken.

Vervang de batterijen wanneer de OPR/ BATT indicator nog maar zwak oplicht of wanneer het apparaat niet meer werkt. Vervang alle batterijen door nieuwe.

Opmerkingen

• Vóór u de batterijen vervangt, moet u de CD uit de speler halen.
• Wanneer de speler op batterijen werkt, kunt u hem niet aanschakelen met de afstandsbediening.

Tip

Als u de speler gebruikt op batterijen, vervang dan de noodbatterijen wanneer de tijdweergave dimt of u de timer niet kunt bedienen. Vervang alle batterijen door nieuwe. Bij normaal gebruik gaan de noodbatterijen ongeveer zes maand mee. Om de gegevens in het geheugen te bewaren, moet u de batterijen vervangen terwijl het netsnoer is aangesloten op een stopcontact.

Verdere informatie

Voorzorgsmaatregelen

Veiligheid

• De laserstraal in dit toestel is schadelijk voor de ogen, zodat u de behuizing niet mag openen. Laat dat over aan bevoegd personeel.
• Mocht er vloeistof of een klein voorwerp in een van de componenten terechtkomen, verbreek dan de aansluiting op het stopcontact en laat de betreffende component eerst door een deskundige nakijken alvorens deze weer in gebruik te nemen.
• Discs met afwijkende vormen (b.v. hart, vierkant, ster) kunnen niet met deze dit toestel worden afgespeeld. Indien u dat niet doet, kan het toestel worden beschadigd. Gebruik geen dergelijke discs.

Netspanning

• Voor werking op netspanning moet u controleren of de bedrijfsspanning van de speler overeenstemt met de lokale netspanning (zie “Technische gegevens”) en het meegeleverde netsnoer gebruiken.
• Zolang het netsnoer op het stopcontact aangesloten is, blijft de stereo-installatie onder spanning staan, ook al is de installatie zelf uitgeschakeld.
• Gebruik zes R14 (C-formaat) batterijen wanneer u het apparaat op batterijen wil laten werken.
• Wanneer u de batterijen niet gebruikt, verwijder ze dan om beschadiging ten gevolge van lekken of corrosie te vermijden.
• Het typeplaatje met bedrijfsspanning, stroomverbruik, enzovoort bevindt zich aan de onderzijde.

Plaatsing

• Plaats het apparaat niet in de buurt van een warmtebron of waar het blootstaat aan rechtstreeks zonnelicht, overmatig stof of schokken.
• Plaats het apparaat op een vlakke, stabiele ondergrond.
• Plaats niets binnen 10 mm van de zijkant. De ventilatie-openingen moeten vrij blijven voor een correcte werking en een lange levensduur van de componenten.
• Wanneer het apparaat wordt achtergelaten in een auto die in de zon geparkeerd staat, moet u ervoor zorgen dat het niet bloot wordt gesteld aan rechtstreekse zonnestraling.
• Aangezien er een sterke magneet wordt gebruikt in de luidsprekers, dient u creditcards met een magnetische codering en horloges met een opwindmechanisme uit de buurt van het apparaat te houden om eventuele beschadiging door de magneet te voorkomen.

Bediening

• Wanneer de compact disc speler rechtstreeks van een koude in een warme omgeving wordt gebracht, of als deze in een erg vochtige kamer wordt geplaatst, kan op de lens binnenin het apparaat vocht uit de lucht condenseren. Als dit zich voordoet, zal de compact disc speler niet functioneren. Verwijder de disc en laat het apparaat ongeveer een uur aanstaan, zodat alle condens verdwijnt.
• Is het apparaat een tijdlang niet gebruikt, zet het dan in de weergavestand en laat het zonder cassette enkele minuten warmdraaien alvorens het te gebruiken.

Mocht u vragen hebben of problemen met de bediening, aarzel dan niet contact op te nemen met de dichtstbijzijnde Sony dealer.

In verband met CD's

- Veeg voor het afspelen de compact disc schoon met een zacht reinigingsdoekje. Veeg licht over het oppervlak van het midden naar de rand van de disc.

• Gebruik voor het reinigen geen oplosmiddelen zoals benzine of thinner, noch in de handel verkrijgbare vloeistoffen of antistatische spray bestemd voor het reinigen van conventionele grammofoonplaten.
• Stel compact discs niet bloot aan direct zonlicht of warmte van een kachel of radiator. Laat ook geen discs achter in een in de zon geparkeerde auto, aangezien de temperatuur hierin bijzonder hoog kan oplopen.
• Plak geen papier of stickers op de CD en kras er niet op.
• Vergeet niet de compact disc na gebruik weer in het bijbehorende doosje op te bergen.

Een kras, vuil of vingerafdrukken op een compact disc kunnen leiden tot sporingsfouten.

In verband met cassettes

- Om een cassette tegen abusievelijk wissen te beschermen, breekt u het wispreventienokje uit voor de cassettekant waarvan u de opnamen wilt beveiligen (A of B). Als u een beveiligde cassette later weer voor opname geschikt wilt maken, dient u de ontstane opening(en) met een stukje plakband te bedekken.

Nokje voor kant B

- Het gebruik van cassettes met een speelduur van meer dan 90 minuten is niet aangeraden, tenzij voor langdurige, ononderbroken opname of weergave.

Verhelpen van storingen

Algemeen

Het apparaat kan niet aangeschakeld worden.

• Sluit het netsnoer goed aan op de AC IN ingang en aan in het stopcontact.
• Controleer of de batterijen correct zijn geplaatst.
• Vervang alle batterijen door nieuwe als ze zijn uitgeput.
• Wanneer de speler op batterijen werkt, kunt u hem niet aanschakelen met de afstandsbediening (alleen CFD-E75/E75L/E77L).

Geen geluid.

- Verbreek de aansluiting van de hoofdtelefoon als u via de luidsprekers wilt luisteren.

Het toestel schakelt plots uit.

• Vervang alle batterijen door nieuwe.

Ongewoon geluid hoorbaar. Geluid gestoord, zwak of van slechte kwaliteit.

- Vervang alle batterijen door nieuwe als ze zijn uitgeput.

Er is ruis te horen.

• Iemand gebruikt een GSM of een ander apparaat dat radiogolven produceert in de buurt van de speler.
  →Verwijder de GSM, enz uit de buurt van de speler.

vervolg

Verhelpen van storingen (vervolg)

Compact disc speler

In het uitleesvenster staat "no diSC", ook al is er een CD aanwezig.

• Plaats de CD met het label naar boven.
• De CD-R/CD-RW werd niet gefinaliseerd. Finaliseer de CD-R/CD-RW met het opnametoestel.
• Er is een probleem met de kwaliteit van de CD-R/CD-RW, de opname-apparatuur of de toepassingssoftware.

De CD speelt niet.

• Plaats de CD met het label naar boven.
• Maak de CD schoon.
• Verwijder de CD en laat de CD-houder ongeveer een uur open om condens te laten verdampen.

Wegvallend geluid. Er is ruis te horen.

• Verlaag het volume.
• Maak de CD schoon of vervang hem wanneer hij zwaar is beschadigd.
• Zet het apparaat op een trillingsvrije plaats.
• Bij het gebruik van CD-R's/CD-RW's van slechte kwaliteit of een probleem met de opname-apparatuur of toepassingssoftware, kan het geluid wegvallen of ruis hoorbaar zijn.

U kunt het deksel van de CD-houder niet openen/sluiten.

- Plaats de speler op een vlakke ondergrond en open/sluit het deksel.

Radio

Het geluid klinkt zwak of de kwaliteit is beneden peil.

• Vervang alle batterijen door nieuwe indien deze uitgeput zijn.
• Zet het apparaat verder van de TV vandaan.
• Bij gebruik van de afstandsbediening terwijl u een AM (CFD-E75) of MG/LG (CFD-E70L/E75L/E77L) zender beluistert, kan er ruis hoorbaar zijn. Dit is onvermijdelijk.

Het beeld van uw TV wordt gestoord.

- Wanneer u een FM-uitzending beluistert met het apparaat in de buurt van een TV met binnenhuisantenne, moet u het apparaat verder van de TV vandaan zetten.

Cassettedeck

De band loopt niet hoewel er op een bandloopfunctietoets is gedrukt.

- Zorg dat de cassettehouder goed is gesloten.

De REC ● toets werkt niet.

Afspelen van de cassette is niet mogelijk.

- Controleer of het wispreventienokje van de cassette niet is afgebroken.

Eerdere opnamen worden onvoldoende gewist.

• Reinig de wiskoppen (zie blz. 30).
• Vervang alle batterijen door nieuwe indien deze uitgeput zijn.
• De cassette werd opgenomen in de stand TYPE II (high position) of TYPE IV (metal). Neem op in de stand TYPE I (normal) en speel af.

Opnemen is niet mogelijk.

• Controleer of de cassette correct is ingebracht.
• Controleer of het wispreventienokje niet is afgebroken.

Zwak geluid/Slechte geluidskwaliteit.

• Reinig de koppen, aandrukrollen en capstanassen (zie blz. 30).
• Demagnetiseer de koppen met behulp van een demagnetiseerder (zie blz. 30).

Het geluid wordt vervormd.

- Er wordt een cassette TYPE II (hoge positie) of TYPE IV (metaal) gebruikt. Kies alleen cassettes TYPE I (normaal).

Timer

De timer werkt niet.

• Controleer of de klok de juiste tijd aangeeft.
• Controleer of de verbinding met de spanningsbron niet is verbroken.
• Controleer of de aanduiding (blok) zichtbaar is.

Afstandsbediening (alleen CFD-E75/E75L/E77L)

De afstandsbediening werkt niet.

• Vervang alle batterijen in de afstandsbediening door nieuwe als ze zijn uitgeput.
• Richt de afstandsbediening op de afstandsbedieningssensor van het toestel.
• Verwijder eventuele obstakels tussen afstandsbediening en toestel.
• Zorg ervoor dat er geen krachtig licht zoals direct zonlicht of licht van fluorescentielampen op de afstandsbedieningssensor valt.
• Hou de afstandsbediening dichter bij het toestel.

Als het apparaat na het opvolgen van bovenstaande aanwijzingen nog steeds niet naar behoren functioneert, trek dan het netsnoer uit het stopcontact en verwijder de batterijen.

Wacht tot alle aanduidingen in het uitleesvenster zijn gedoofd, stop het netsnoer opnieuw in het stopcontact en breng de batterijen weer aan. Indien de problemen nog niet zijn verholpen, raadpleeg dan een Sony handelaar.

Onderhoud

De lens schoonmaken

Als de lens vuil is, kan dit tot gevolg hebben dat er geluid uitvalt tijdens het afspelen van CD's. Schoonmaken met een in de handel zijnde blazer.

Reinigen van de koppen en het bandloopwerk

Het is aanbevolen de koppen, de aandrukrollen en de capstan-assen na elke tien gebruiksuren te reinigen met een wattenstaafje dat licht bevochtigd is met reinigingsvloeistof of alcohol. Om verzekerd te zijn van de beste opnameresultaten, verdient het aanbeveling vóór iedere opname alle delen waarmee de band in aanraking komt schoon te maken.

Demagnetiseren van de koppen

Na 20 à 30 gebruiksuren zal er zich in de koppen een dusdanig restmagnetisme hebben opgebouwd, dat dit verlies aan hoge tonen en bandruis tot gevolg heeft. In dat geval dient u de koppen en andere metalen onderdelen waarmee de band in contact komt te demagnetiseren met een in de handel verkrijgbare demagnetiseerder.

Reinigen van de behuizing

Reinig de behuizing en de bedieningsorganen met een zachte doek, licht bevochtigd met een mild schoonmaakmiddel. Gebruik geen schuurspons, schuurmiddel of oplosmiddelen zoals alcohol of benzine.

Wacht met het inbrengen van de cassette tot de schoongemaakte delen volledig droog zijn.

Technische gegevens

CD speler-gedeelte

Systeem

Compact disc digitaal audiosysteem

Eigenschappen van de laserdiode

Materiaal: GaAlAs

Golflengte: 780 nm

Emissietijd: kontinu

Uitgangsvermogen laser: minder dan 44,6 μW

(Deze waarde voor het uitgangsvermogen is gemeten op een afstand van ca. 200 mm van het lensopperviak van het optische blok met een diafragma van 7 mm.)

Draaisnelheid

200 t/min (rpm) to 500 t/min (rpm) (CLV)

Aantal kanalen

2

Frequentiebereik

20 - 20 000 Hz +0/-1 dB

Snelheidsfluctuaties

Beneden meetbare limiet

Radio-gedeelte

Frequentiebereik

CFD-E75

FM 87,6 - 108 MHz

AM 531 - 1 602 kHz (9 kHz stap)

AM/MG/LG: ingebouwde ferroceptor

Cassetterecorder-gedeelte

Opnamesysteem

4 sporen, 2 kanalen, stereo

Snelspoeltijd

Ong. 120 sec. met Sony cassette C-60

Frequentiebereik

TYPE I (normaalband): 70 - 13 000 Hz

Algemeen

Luidspreker

Breedband: 8 cm dia., 4 Ω, conus-type (2)

Uitgangen

Hoofdtelefoon-uitgang (stereo mini-stekkerbus)

Voor hoofdtelefoon met impedantie van

16 - 64 Ω

Maximum uitgangsvermogen

4 W

Stroomvoorziening

Voor CD/radio/cassetterecorder:

Argentijns model: 220 - 230 V AC, 50 Hz

Overige modellen: 230 V AC, 50 Hz

9 V gelijkstroom, 6 R14-batterijen (formaat C)

Voor noodvoeding van het geheugen:

4,5 V gelijkstroom, 3 R6-batterijen (formaat AA)

Voor afstandsbediening (alleen CFD-E75/E75L/E77L):

3 V DC, 2 R6 (AA) batterijen

Stroomverbruik

AC 14 W

Levensduur batterijen

Voor CD/radio/cassetterecorder:

FM-opname

Sony R14P: ong. 5 uur

Sony alkaline LR14: ong. 20,5 uur

Cassetteweergave

Sony R14P: ong. 6 uur

Sony alkaline LR14: ong. 27 uur

CD-weergave

Sony R14P: ong. 1,5 uur

Sony alkaline LR14: ong. 8 uur

Afmetingen

(incl. uitstekende delen)

Gewicht

Ong. 3,5 kg (incl. batterijen)

Bijgeleverde toebehoren

Netsnoer (1)

Afstandsbediening (1) (alleen CFD-E75/E75L/E77L)

Wijzigingen in ontwerp en technische gegevens

voorbehouden zonder kennisgeving

Los verkrijgbare toebehoren

Sony MDR stereo-hoofdtelefoon (serie)

Index

A

Afspelen

een CD 4

een cassette 8

herhaald 13

van te voren ingestelde radiozenders 17

Afteltimer 22

Alarm 22

Akoestiekregeling 18

B

Batterijen

voor afstandsbediening 25

voor de speler 25

voor noodvoeding van het geheugen 24

C

CD-speler 12

D

De spanningsbron kiezen 24

Demagnetiseren van de cassettekoppen 30

E, F

Een bepaald muziekstuk zoeken 12

Eigen programma maken 15

G

Geprogrammeerd afspelen 15

H, I, J

Herhaald afspelen 13

K

Klok instellen 19

L

Luisteren naar de radio 6

M

MEGA BASS 18

N

Opnemen op een cassette 10

Opstelling 24

P, Q

Problemen oplossen 27

R

Radio-ontvangst verbeteren 7

Radiozenders

afspelen 17

van te voren instellen 16

Reiniging

behuizing 30

cassettekoppen en

bandloopwerk 30

S

Selecteren

akoestiekregeling 18

muziekstukken 5

Spanningsbronnen 24

T

Timer

Gebruik van de afteltimer 22

Inslapen met muziek 21

Wakker worden met muziek 20

U

Uitleesvenster 12

Uitleesvenster gebruiken 12

V

Vastleggen van zenders in het geheugen 16

W, X, Y, Z

Willekeurig afspelen 14

Advertência
